( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 在用压力管道安全管理制度(新 编版) Safety management is an important part of production management. Safety and production are in the implementation process
在用压力管道安全管理制度(新编版) 一、为了确保压力管道的安全使用，制订本安全管理制度。 二、本单位压力管道由设备部负责管理，按照国家有关压力管道的标准、法规、制度建立、健全压力管道的技术档案，办理压力管道的使用证，负责压力管道安全操作和日常维护保养，并组织有关操作人员的安全技术教育和培训工作。 三、操作人员必须经过安全监察机构进行安全技术和岗位操作法学习培训，经考核合格后才能持证上岗。 四、操作人员必须熟悉本岗位压力管道的技术特性、系统结构、工艺流程、工艺指标、可能发生的事故和应采取的措施。做到"四懂三会"，即懂原理、懂性能、懂结构、懂用途；会使用、会维护、会排除故障。 五、操作人员必须严格按照操作规程进行操作，严禁超压、超温运行。
六、操作人员应严格执行巡回检查制度作好巡回检查记录，发现异常情况应及时汇报和处理。巡回检查的项目应包括： 1.各项工艺操作指标参数、运行情况、系统平衡情况； 2.管道接头、阀门及管件密封情况，是否存在泄漏； 3.保温层、防腐层和保护层是否完好； 4.管道振动情况； 5.管道支吊架是否完好； 6.管道之间、管道和相邻构件的摩擦情况； 7.阀门等操作机构润滑是否良好； 8.安全阀、压力表、爆破片等安全保护装置的运行、完好状态； 9.静电跨接、静电接地、抗腐蚀阴极保护装置是否完好； 10.是否存在其它缺陷。 七、为了保证和延长压力管道的使用寿命。压力管道的操作人员必须认真做好压力管道的日常维护保养工作。 经常检查压力管道的防护措施，保证其完好无损，减少管道表面腐蚀；
第一章、压力管道基本知识 1.2压力管道的基本概念 （1）管道 管道是指用于输送、分配、混合、分离、排放、计量、控制或者制止流体流动的由管子、管件、阀门、法兰、垫片、螺栓和其它组成件或支承件组成的装配总成。 管道组成件是指用于连接或装配成承载压力且密闭的管道系统的元件，包括管子、关键、法兰、垫片、密封件、紧固件、阀门、安全保护装置以及膨胀节、挠性接头、耐压软管、过滤器、节流器和分离器等。 管件是用来连接管子、改变方向，接出支路和封闭管道的元件的总称，主要包括弯头、三通、异径管、管帽、活接头等。 管道支承件是将管道载荷传递到管架结构上去的元件。包括：吊杆、弹簧支吊架、斜拉杆、平衡锤、松紧螺栓、支撑杆、链条、导轨、锚固件、鞍座、底座、滚柱、托座、滑动支架、管吊、吊（支）耳、卡环、管夹、U形夹和紧固夹板等附着件。 安全保护装置是为保护管道安全运行而装设的元件，包括管道上连接的安全阀、爆破片、压力表、温度计、阻火器、紧急切断阀等。 （2）压力管道 广义上讲，凡是利用一定的压力，用于输送气体或者液体的管状设备，无论其压力和管径尺寸的大小，都是压力管道。 （3）安全监察范围内的压力管道 《特种设备安全监察条例》的规定，压力管道监察的范围为最高工作压力高于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质；或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于沸点的液体介质，且公称直径大于25mm的管道。《压力管道安全技
术监察规程—工业管道》，规定同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道属于工业管道的安全监察范围： （1）最高工作压力高于或者等于0.1MPa（表压）的管道； （2）公称直径大于25mm的管道； （3）输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的管道。 1.3压力管道的分类级别 由于不同类型的压力管道存在很大的差异，其危险性也有很大的区别，不同类型、不同级别的压力管道的使用管理、操作的要求也有很大的差别。因此，我国的压力管道管理部门对压力管道实行分类、分级进行使用管理，不同类别和级别的压力管道有不同的使用管理要求。另外我国的压力管道管理部门规定压力管道的操作人员必须持证上岗，而《特种设备作业证》是根据操作人员的条件，操作工况限定了压力管道作业人员操作压力管道的类别和级别。 1.3.1压力管道的分类 1、按国家质检总局的《压力容器压力管道设计许可规则》的规定，压力管道分为四大类：即：长输管道（GA）类、公用管道（GB类）、工业管道（GC类）和动力管道（GD类）。长输管道是指产地、储存库、使用单位之间用于输送商品介质的管道。 公用管道是指城镇范围内用于公用事业或民间的燃气管道和热力管道。 工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其它辅助管道。 动力管道是指火力发电厂用于输送蒸汽、汽水两相介质的管道。 2、根据管道承受内压情况分类，比照压力容器的分类方法，可以将管道分为：真空管道、
编号：SY-AQ-09483 ( 安全管理) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 金属管道腐蚀防护基础知识 Basic knowledge of metal pipeline corrosion protection
金属管道腐蚀防护基础知识 导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。在安全管理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关系更直接，显得更为突出。 1．什么叫金属腐蚀？ 金属腐蚀是金属与周围介质发生化学、电化学或物理作用成为金属化合物而受破坏的一种现象。 2．金属管道常见的腐蚀按其作用原理可分为哪几种？ 金属管道常见的腐蚀按其作用原理可分为化学腐蚀和电化学腐蚀两种。 3．常用的防腐措施有哪几种？ 常用的防腐措施有涂层、衬里、电法保护和缓蚀剂。 4．什么叫化学腐蚀？ 化学腐蚀是指金属表面与非电解质直接发生纯化学作用而引起的破坏。化学腐蚀又可分为气体腐蚀和在非电解质溶液中的腐蚀。 5．什么叫电化学腐蚀？ 电化学腐蚀是指金属与电解质因发生电化学反应而产生破坏的
现象。 6．缝隙腐蚀是如何产生的？ 许多金属构件是由螺钉、铆、焊等方式连接的，在这些连接件或焊接接头缺陷处可能出现狭窄的缝隙，其缝宽（一般在 0.025~0.1mm）足以使电解质溶液进入，使缝内金属与缝外金属构成短路原电池，并且在缝内发生强烈的腐蚀，这种局部腐蚀称为缝隙腐蚀。 7．什么是点腐蚀？ 点腐蚀是指腐蚀集中于金属表面的局部区域范围内，并深入到金属内部的孔状腐蚀形态。 8．点蚀和坑蚀各有什么特征？ 点蚀：坑孔直径小于深度；坑蚀：坑孔直径大于深度。 9．什么是应力腐蚀，应力腐蚀按腐蚀机理可分为几种？ 由残余或外加拉应力导致的应变和腐蚀联合作用所产生的材料破坏过程称为应力腐蚀。应力腐蚀按腐蚀机理可分为：（1）阳极溶解（2）氢致开裂。
特种设备安全管理基础知识
特种设备安全管理基础知识 培训讲稿 肖光宗 二O一二年二月二十二日于洋浦
第一课特种设备的概念、分类与目录 一、特种设备的概念 特种设备是指涉及生命安全，危险性较大的锅炉、压力容器(含气瓶，下同)、压力管道、电梯、起重机械、客运索道、大型游乐设施和厂（场）内专用机动车辆等八类设备。 其中，锅炉、压力容器、压力管道又统称为承压类特种设备。它们的共同特点是：工作时结构密封，而且承受一定的压力（即里面的压力高于外面的大气压或低于外面的大气压）；电梯、起重机械、客运索道、大型游乐设施和厂（场）内专用机动车辆则统称为机电类特种设备，它们的共同特点是：载人或载货，而且工作时整体处于运动状态。 对一般产品生产企业以及仓储、销售等领域的服务性企业和民用单位而言，常见的特种设备主要是锅炉、压力容器、压力管道和电梯、起重机械、厂（场）内专用机动车辆。而客运索道、大型游乐设施，则主要见于旅游服务企业。 ①需要注意的是：由于特种设备涉及生命安全，危险性较大，所以担负社会公共管理的政府专门设立了一个部门，对特种设备的生产（含设计、制造、安装、修理、改造，下同）、使用（包括从投用到报废）、检验以及进口等8个环节，依法进行监督。这个部门称之为特种设备安全监察部门，过
去一直隶属于劳动部门，1998年后隶属于各级政府的质量技术监督部门。 还需要注意的是：某些特殊领域的设备，虽然本质上也是特种设备，但因长期的惯例，国务院在制发《特种设备安全监察条例》（以下简称为《条例》）时并未将它们通通列进来，而是明确仍由相关部门代表政府进行监督。例如：军事装备、核设施、军用航空航天器、军用舰船以及军用机动车辆，仍由部队监管；民用航空航天器和民用机场专用设备，由民航部门监客；民用海上设施和船舶，以及道路机动车辆，由交通部门会同警察部门监管；矿山井下设施，由安监部门监管；建筑工地和市政工程工地的机动设备，由建设部门监管。所以，我们通常所说的特种设备，是指除这些领域之外的锅炉、压力容器、压力管道、电梯、起重机械、客运索道、大型游乐设施和厂（场）内专用机动车辆这八类设备。 （一）锅炉的概念 锅炉是一种利用燃料、电或其它能源，将所盛装的液体加热到一定的参数，并承载一定压力，对外输出热能的密封设备。 锅炉结构中，盛装液体的部份叫“锅”，所装的液体则叫“介质”，最常见的介质是水。燃料的化学能、电能或其它能量对水加热后，水将在锅中膨胀并产生蒸汽，这就使密封的“锅”产生了压力。具有一定压力和温度的水蒸汽（或

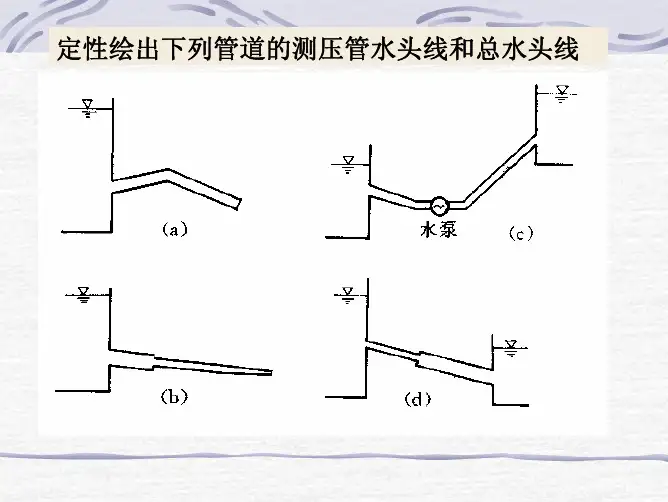

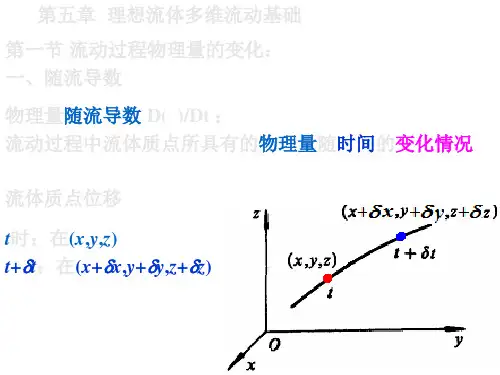

管道内压力和流速的关系 一般计算管线的需求，主要在于求取流体在管内的流量与管径大小。这个结果从流体力学的※Energy equation ※Bernoullie equation … 等可以计算一个参考值。 吾等更进一步，藉 ☆Hazen & Williams equation ☆Darcy & Weisback equation ☆Colebrook & White … 等更精确的计算出管道中「流量」、「流速」、「摩擦损失」、「管内径」这四个关系之间的相互变化。而Moody diagram，Nomogram，或Nomograph…就是以图表阐释管道中「流量」、「流速」、「摩擦损失」、「管内径」这四个关系而省去复杂的数学计算。 楼主所提昰「管内径」、「流量」、「流速」三个已知数，需要求未知数「压力」。 四个参数，三个已知，另一个参数当然没有问题。问题再于你对流体力学的造诣 与功力了！欲对管道的水利或水力计算熟练，唯有流体力学的应用一途。给排水课程的基础训练向来没有在流体力学与工程数学加强，是很可惜的！ 下面的数学计算式是解问题之钥： 4660 a ＝─────── √￣￣￣￣￣￣ (1) 1 ＋K×Di ／E×t a ‥压力速度wave velocity m/s E ‥塑料管的弹性系数modulus of elasticity of the pipe ，Mpa K ‥流体的挫曲系数fluid bulk modulus，Mpa T ‥管厚度wall thickness ，mm Di ‥管内径pipe inside diameter ，mm 因为DR ＝Di ／t 所以a ＝4660 ／√￣￣￣￣￣￣￣ (2) 1 + k/E (DR-2) P =〔a V ／2.31 × g〕x 0.03 (3) P 管内水压力bar g 重力加速度m/s2 V 管内水速m/s
压力管道基础知识 要紧内容： 一、管道的概念 二、压力管道的概念： 三、压力管道的安全监察范畴 四、压力管道的特点 五、压力管道的结构要求 六、压力管道的分类和分级 七、压力管道失效的缘故 八、压力管道破坏特点 九、压力管道事故防范和报告 十、管道系统的安全规定 一、管道的概念 依照国家标准《工业金属管道设计规范》GB50316-2000的规定，管道是由管道组成件、管道支吊架等组成，用以输送、分配、混合、分离、排放、计量或操纵流体流淌。 国家标准《工业金属管道工程施工及验收规范》GB50235-97的定义是：由管道组成件和管道支承件组成，用以输送、分配、混合、分离、排放、计量、操纵和禁止流体流淌的管子、管件、法兰、螺栓连接、垫片、阀门和其他组成件或受压部件的装配总成。 按流体与设计条件划分的多根管道连接成的一组管道称之为“管道系统”或“管系”。 上述定义包含两个含义： （A）管道的作用：是用以输送、分配、混合、分离、排放、计量、操纵和禁止流体流淌。 1）流体：在有些标准中称为介质。流体可按状态或性质进行分类。 a）按状态分： 气体； 液体； 液化气体：是指在一定压力下呈液态存在的气体； 浆体：是指可燃、易爆、有毒和有腐蚀性的浆体介质。 b）按性质分： 火灾危险性；是指可燃介质引起燃烧的危险性，分为可燃气体、液化气体和可燃液体。有甲、乙、丙三类。 爆炸性；与空气混合后可能发生爆炸的可燃介质或在高温、高压下可能引起爆炸的非可燃介质。 毒性；按GB5044分级。有剧毒（极度危害）和有毒（高度危害、中毒危害和轻度危害）两大类四个级别。 腐蚀性。是指能灼伤人体组织并对管道材料造成损坏的物质。 2）输送流体：依靠外界的动力（利用流体输送机械如压缩机、泵等给予的动能）或流体本身的驱动力（如介质本身的压力）将管道源头的流体输送到管道的终点。 3）分配流体：通过管系中的支管将流体分配到设计规定的多个预定的设备或用户。 4）混合流体：将管系中来自不同支管中的流体在管道中进行混合，如稀释等。 5）分离流体：将管道内部不同状态的流体通过支管进行分离，如汽液分离、油水分离等。 6）排放流体：将管道内部流体通过支管进行排放，如超压放空、排放被分离的流体等。 7）计量流体：通过设置于管道系统中的计量外表对输送、分配的流体进行计量，如测量流量、压力、温度和粘度等。8）操纵流体：通过设置于管道系统中的操纵元件对管内流体的流淌进行操纵，如调压、减温、流体分配和切断等。（B）管道的构成：由管道组成件、管道支吊架（管道支承件）等组成，是管子、管件、法兰、螺栓连接、垫片、阀门、其他组成件或受压部件和支承件的装配总成。 1）管道组成件：指用于连接或装配成管道的元件，包括管子、管件、法兰、垫片、紧固件、阀门以及管道专门件。所
管道基础知识 一、管道的组成 原油长输管道的管线是原油运输的通道，如果把输油站比作人的心脏话，管线则是人的大动脉。由管道本身和沿线的截断阀室、通过河流、公路、铁路、山谷的穿（跨）越设施、阴极保护装臵、通讯与自控线路等组成。 ①长输管道由钢管焊接而成，一般埋地敷设，为防止土壤对钢管的腐蚀，管外都包有防腐绝缘层，并采用电法保护措施。长距离输油管道上每隔一定距离设有截断阀室，大型穿（跨）越构筑物两端也有，其作用是一旦发生事故可以及时截断管内油品，防止事故扩大并便于抢修。通讯系统是长距离输油管道的重要设施，通讯方式包括微波、光纤与卫星通讯等。 ②管道截断阀室 截断阀一般设在管线重要流域两岸、人口稠密地区，或管线起伏较大的地域，其主要作用是管道出现爆管、穿孔等情况时，减少原油的泄漏，防止事态扩大。根据国家现行的标准，上述地区必须安装截断阀，管线每30km也建议安装截断阀。 截断阀室根据地理位臵、危险程度和设计要求等可分为手动阀室和自动阀室；也可分为有人值守阀室和无人值守阀室。 ③管道穿越 管道经过公路、铁路、河流及障碍物时，管道从下面穿过的一种方式。目前，管道经过公路、铁路、河流及障碍物时，主要通过这种
方法，如仪征至金陵的管线，采用穿越的方式过长江，穿越的总长度约为1200m；东临复线、鲁宁线过黄河，塘燕线过海河，均采用这种方式。 ④管道跨越 管道经过公路、铁路、河流及障碍物时，管道从上面跨过的一种方式。但目前这种方式采用得比较少，主要在一些不通船的小型河流、水渠上使用。 ⑤阴极保护装臵 管道一般均埋在地面1.2米以下，钢管的外壁采用绝缘防腐，为防止或减缓钢管的腐蚀速率，管道均采用强加电流的阴极保护形式。局部区域外加牺牲阳极。 ⑥水工保护装臵 管道经过河流、湖泊及特殊地形时，为了保证管道不被损毁而采取的设施，一般包括：稳管设施（压重块、混凝土覆盖层等）、过水堤、护坡、挡土墙、固定墩等设施，一般采用混凝土、石块、沙包等材料修建。 ⑦管道三桩一牌标志 管道应设臵里程桩、测试桩、标志桩；里程桩应自首站0km起每1km设臵1个；测试桩一般应每公里一个，并在管道穿跨越铁路、公路、河流、沟渠时增设穿跨越测试桩；标志桩包括穿（跨）越桩（河流、公路、铁路、隧道）、交叉桩（管道交叉、光缆交叉、电力电缆交叉）、分界桩、设施桩等；在同一地点设臵的管道三桩应合并设臵。
压力管道基础知识 1．压力管道一般采用哪些材料制造？ 压力管道一般采用钢管、混凝土(预制、现场浇筑)、木制三种材料。 2．根据什么条件选择焊接材料？ 根据焊件钢材性能来决定选用合适的焊接材料，其焊接材料主要是指焊条、焊丝和焊药。 3．压力管道对环向焊缝的检查有哪些要求？ 环向焊缝检查要求是每一道环向焊缝检查数量，不少于该环向焊缝总长的10%。 4．压力管道对纵向焊缝检查有哪些要求？ 对纵向焊缝检查量不少于全部纵向焊缝的25%长度。 5．焊接压力钢管必须采用哪种焊接方法？ 焊接压力钢管必须采用与压力钢管材料相符合的焊条和电弧焊接方法。 6．压力钢管基本荷载有哪些？ (l)内水压力。 (2)在管径变化处及钢管转弯处由水压力所引起的轴向力。 (3)压力钢管的金属结构自重，钢管内的水重和镇墩、支墩自重。 (4)压力钢管发生轴向位移时，沿支墩及伸缩接头内产生的摩擦阻力，以及水对管壁产生的摩擦力。 (5)钢管转弯处由于管内水流引起的离心力。 (6)由于温度变化，钢管变形所产生的力。 (7)钢管内水压力作用下，直径方向产生变形所引起的轴向力。 (8)土壤作用在镇墩或支墩时的主动土压力。 (9)中间支墩不均匀沉陷时，所产生的作用力。 7．压力管道发生外压力有几种情况？
(1)当压力管道内的水放空时，因为通气管(阀)的失灵，使压力管道内发生真空现象，管壁外受大气压力的作用，使压力管道转变为承受外压力作用。 (2)埋设于地下的钢管，管内的水放空后管壁外承受地下水或土压力的作用。 (3)埋填于混凝土内的部分管段，施工时承受未硬化的混凝土压力。 (4)灌浆压力。 8．压力钢管振动现象有哪几种？ (1)压力钢管发生振动时，只出现在某些管段，并不是全长范围都发生。 (2)管段的振动型式，基本上是管壁出现径向往复变形，其变形方式与钢管承受外压失稳破坏时出现皱曲的波浪形相似。整个圆周可能有两个以上波浪形或者更多的波浪形变形。 (3)压力钢管振动很少出现管轴线方向以连续梁形式的振动，即以跨中烧度频率为振幅的往复变形。 9．对发生振动压力钢管采取哪些有效措施消除振动？ (1)加装刚性环紧箍于管壁外，以改善原来管壁的椭圆度。 (2)加装刚性坏后，即改变了钢管的原来自然振动频率，使它与管内水流的压力波频率错开，不形成共振，从而消除振动。 10．按型立场用于主承钢管，钢管直径范围是多少？ 鞍型支墩一般用于管道直径小于1m的压力管道。 11．在压力钢管上设置进人孔主要有哪几个原则？ (1)压力钢管人孔一般都设置在管段的下游镇墩的上方。 (2)没有特殊情况时，入扎在钢管断面的位置为水平直径以下45度角处，应设在交通方便的一侧。 (3)特殊情况下，人孔可以设置在钢管顶部或水平直径45度以上。 12．伸缩节在压力管道中起什么作用？ (1)钢管能够沿着管轴线方向自由伸长或缩短。 (2)钢管产生轴向位移时，伸缩节处的摩擦阻力很小。 (3)伸缩节不但对轴向位移起到伸缩作用，还能适应管段产生的横向位移。 13．套管式伸缩节由哪几部分组成？ 由套筒、插入管、水封填料及填料压紧环组成。
作业种类：特种设备作业人员 作业项目：锅炉压力容器压力管道安全管理 锅炉压力容器压力管道安全管理试题 姓名单位得分 总共85题共100分 、判断题（共10题，共10分） 基础知识 1.回水温度是指供热系统的循环水在热水锅炉进口处的温度。 2.在常压下蒸汽温度高于100C时的蒸汽为过热蒸汽。（） 3.圆筒形压力容器壁厚方向上应力分布不均匀，材料利用不够合理。 4.煤粉炉只适宜大、中型锅炉，小型锅炉很少采用。（） 5.管道支承件是承受管道和介质重量、或者兼顾管道位移的元件，又可分为安装件和附着件。（） 6.温度是表示物质的冷热程度的物理量。 7.隔热材料应具有密度小、导热系数小、化学性能稳定、对管道没有腐蚀, 并且能长期在工作温度下运行等性能。（） 8.法 9.安全阀的公称直径就是指阀座喉径。（）
兰连接是压力管道上工艺、监视、安全附件等开孔常用的连接形式 （） 9.安全阀的公称直径就是指阀座喉径。（）
10. 因条件限制，可以使用膨胀节变形的方法来调整管道的安装偏差。 二、判断题 (共10题,共10分) 专业与安全知识 1.冲洗存水弯管时，三通旋塞的开启位臵应接通大气与存水弯管，隔断压力表通道。 2.当阀门难以启闭时可以用加力杆操作。( ) 3.止回阀要装在截止阀后面为了便于检修和更换止回阀时不必停炉停机。 4.新安装的安全阀，其工作压力可以不进行校验。( ) 5.全启式安全阀的开启动作快，回座时的动作较为平稳。( ) 6. 压力表与锅炉之间应装设三通旋塞，旋塞应装在垂直的管段上，并有开启标志。( ) 7.一般情况下，轻油的燃烧系统比重油燃烧系统复杂一些。( ) 8. 按照阀芯在开启时的提升高度，安全阀可分为微启式和全启式两种。 9.截止阀主要用来接通和调节流量，是锅炉上常用的阀门。( ) 10. 压力式温度计指示仪表与测点相距越远，则测量误差越小。 三、判断题 (共20题,共20分)
一、单选题【本题型共15道题】 1.根据TSG D0001-2009规定，奥氏体不锈钢在（）区间长期使用时，应采取适当的防护措施防止材料脆化。 ?A．500-850℃? ?B．450-800℃? ?C．520-900℃? ?D．540-900℃ 正确答案：[D] 用户答案：[D] ??得分：6.60 2.铬钼合金钢在（）区间长时间使用时，应当根据使用经验和具体情况提出适当的回火脆性防护措施。 ?A．400-500℃? ?B．350-450℃? ?C．400-550℃? ?D．410-550℃ 正确答案：[C] 用户答案：[C] ??得分：6.60 3.管道组成件所用材料采用国际标准或者国外标准，首次使用前，应对化学成份（）进行复验，并且进行焊接工艺评定，符合规定要求时，方可投入制造。 ?A．物理性能? ?B．力学性能? ?C．工艺性能? ?D．化学性能 正确答案：[B] 用户答案：[B] ??得分：7.60 4.TSG D0001-2009规定，灰铸铁和可锻铸铁用于可燃介质时，使用温度高于或者等于150℃，设计压力小于或者等于（）MPa。 ?A．1.6?
?B．2.0? ?C．1.0? ?D．1.2 正确答案：[C] 用户答案：[C] ??得分：6.60 5. 用于管道组成件的碳素结构钢的焊接厚度：沸腾钢.半镇静钢，厚度不得大于（）；A级镇静钢，厚度不得大于（）；B级镇静钢，厚度不得大于（）。 ?A．? ?B．? ?C．? ?D． 正确答案：[C] 用户答案：[C] ??得分：6.60 6.金属在外力作用下抵抗变形或断裂的能力，称为（）。 ?A．硬度? ?B．强度? ?C．韧性? ?D．塑形 正确答案：[A] 用户答案：[A] ??得分：6.60 7.奥氏体不锈钢使用温度高于540℃（铸件高于425℃）时，应当控制材料含碳量不低于（），并且在固溶状态下使用。 ?A．0.04%? ?B．0.03%? ?C．0.06%?
管道基础知识 一水的物理性质 水由氢元素和氧元素组成，用符号H2O表示。 一般物质具有热胀冷缩的性质，但水却有自己的特点。水在4℃时的密度最大，若温度升高或者降低，水的体积都将发生膨胀。例如：在1个标准大气压下4℃的水的密度是1000kg/m3，0℃时的密度是999.87kg/m3，50℃时的密度则是988.07kg/m3。在0℃时，冰的密度为916.8kg/m3，也就是说，一定数量的水结成冰以后，体积膨胀率达8.3%。如果水在管道中结冰，管壁将承受相当大的压力，其数值可高达200MPa以上，对于普通管材来说是无法抗拒的，管壁往往被胀破。 通常水在标准大气压作用下，它的沸点为100℃。 二流体 流体是液体和气体的统称。液体没有固定的形状，但有一定的体积，并且可以认为是不可压缩的，在重力作用下，液体具有自由表面；气体没有固定的形状和体积，在重力作用下也没有自由表面，总是充满所在的空间，并且容易压缩和膨胀。 热水采暖系统在常温下充满水后启动时，由于水温不断升高，水的体积就会明显膨胀，因此，必须设置膨胀水箱来容纳多余的水。如果没有膨胀水箱，水的膨胀将会在系统中产生很高的压力，给热水锅炉和管道系统带来爆裂的危险。 三阻力 流体在运动时会遇到阻力。阻力分为沿程阻力和局部阻力两种。 在施工中应尽可能地减少阻力。 ①为了减少沿程阻力，应避免使用管道内锈蚀严重的管道；焊接管道时应注意不使熔渣 在内壁上结疤；敷设管道时，应防止碎石等杂物掉进管道或在连接前清除干净，避免 表面碰撞后凹陷进去。 ②为了减少局部阻力，应尽量减少转弯点，多用煨制弯头和冲压弯头，少用焊接弯头， 弯头和虾米腰应尽量拐大弯，管道转弯和变径时应避免直棱直角的错误做法，而应采 用圆滑过渡的正确做法。 四热量的传递 热量的传递有热传导、热对流、热辐射三种基本方式。 工程技术中应用热量传递规律来解决的实际问题可以归纳为两类：一是设法增强热量的传递，如锅炉、热交换器；二是设法减弱热量的传递，如管道、设备的绝热层。 工程中遇到的传热现象，多数是热传导与热对流并存的过程，例如在锅炉中，既存在锅炉受热面的导热，也存在锅炉内部水的对流，在热交换器中也是这样。 采暖和空调系统对室内温度的调节，主要是靠空气对流来实现的。 4.1 夏天，空调风机与管道表面温度较低，而室内温度高湿度大，这时当空气中的水蒸气接触到风机盘管与管道表面就会凝结成液态水，即冷凝水。因此，需要对空调系统采取隔热和排水措施。 五常用管件
压力管道操作规程 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
压力管道操作规程 目的：为了规范本厂压力管道的操作，避免机械伤害和设备损害发生，保证设备处于良好状态，维持生产的延续性和稳定性。保护员工的生命安全，保证设备本身的安全，特制订本操作规程。 适用范围：适用于本公司及外来协作单位对压力管道操作维护检测人员。操作人员除遵守本操作规程外必须遵守设备专业操作规程总则。 主要危险因素：着火、爆炸、冲击、机械伤害，设备损坏等 压力管道操作规程： 1、压力管道在使用前做好一切准备工作，落实各项安全措施压力管道入使用前，应按照《压力管道使用登记管理规则》的有关要求，到质量技术监察机构或授权部门办理使用登记手续。压力管道在使用过程中，必须按照相关规定进行定期检验检查。 2 .凡操作压力管道的人员必须熟知所操作压力管道的性能和有关安全知识。非本岗人员严禁操作。值班人员应严格按照规定认真做好运行记录和交接班记录，交接班应将设备及运行的安全情况进行交底。交接班市要检查管道是否完好。 3.压力管道本体上的安全附件应齐全，并且是灵敏可靠，计量仪表应经检验合格在有效期内。 4.压力管道在运行过程中，要时刻观察运行状态，随时做好运行记录。注意压力、温度是否在允许范围内，是否存在介质泄漏现象，本体是否有肉眼可见的变形、裂缝，砂眼等，发现异常情况立即采取措施并报告（压力表、安全阀等要定期手动排放一次，并做出记录）。
常规检查项目如下： 各项工艺指标参数、运行情况和系统平稳情况； 管道接头、阀门及管件密封情况； 保温层、防腐层是否完好； 管道振动情况； 管道支吊架的紧固、腐蚀和支撑以及基础完好情况； .管道之间以及管道与相邻构件的连接情况； 阀门等操作机构是否灵敏、有效； 安全阀、压力表、爆破片等安全保护装置的运行、完好情况； 静电接地、抗腐蚀阴阳极保护装置完好情况； 其它缺陷或异常等。 5．在公司停用又重新投用时，应检查管道及连接的阀门等是否完好。 投用时，阀门应逐渐开大到正常，压力不得超过规定压力，低温或者热力管道不得使管道有较大温度冲击。 6.检修管道时应关闭切断阀门，泄压、降温、置换检查合格后再作业。作业中人员要避开阀门、管口等，防止烫伤、冻伤、窒息等伤害。 7．压力管道内部有压力时，不得进行任何维修；需要带温带压紧固螺栓时，或出现泄露需进行带压堵漏时，必须按设计规定制订有效的操作要求和采取防护措施；作业人员应经专业培训持证操作，并经技术负责人批准；在实际操作时，应派专业技术人员进行现场监督。 8．压力管道发生下列异常现象之一时，操作巡检人员应立即采取紧急措施，并按规定的报告程序，及时向有关部门报告。
压力容器及压力管道知识培训材料之八 压力容器压力管道使用管理基本知识 1常见生产工艺及压力容器安全操作要点 为了确保压力容器压力管道的安全运行，要求容器操作人员熟悉生产工艺流程，并严格执行生产工艺操作规程。为有助于操作人员了解生产工艺流程，掌握如何正确操作压力容器压力管道，本章特介绍几种常见的生产工艺流程，所使用的压力容器压力管道的作用及安全操作要点介绍如下。 1.1几种常见单元工艺及压力容器 任何生产工艺，特别是化工生产工艺，尽管其原料、产品、工艺条件、生产工艺流程的长短等各不相同，但其生产工艺过程通常都可以划分成若干个单元工艺。因而熟悉并掌握主要单元工艺的原理对加深各种工艺流程的理解大有益处。1.1.1加热加热是利用热载体（热流体）放出的显热或潜热提高物料的温度，使之满足工艺需要的一种单元工艺。 为加速物料的的溶解和提高溶解度，或者为保证一些化学反应的顺利进行，需对物料预热到一定温度等都要采用加热工艺。 常用的热载体有热水、蒸汽、烟道气、导热油、熔盐等。选用何种热载体需视加热温度等具体等情况而定。有时为了节约能源，将生产过程中的具有较高温度的产品或中间产物作为热载体来加热原料或其他中间产物，以回收其热量。 按照加热方式，加热工艺分为直接加热、间接加热等。直接加热是热载体与被加热介质直接接触、混合进行换热，如合成氨生产中的饱和塔就是半水煤气与热水直接换热；间接加热其热载体与被加热介质不直接接触，这是最常用的一种加热方法，如各种类型的热交换器都属于间接加热，就是靠器壁或管壁与介质的温度差实现加热的。 用于加热的常见压力容器有夹层锅，各种形式的管壳式热交换器、板式热交换器，管壳式余热锅炉、夹套容器等。化工生产中普遍使用预热器、加热器等对物料加热以达到反应工艺所需的温度、使反应顺利进行；合成氨生产中用变换气作热载体通过热交换器对原料半水煤气来回收变换气的热量等。 1.1.2冷却与冷凝 冷却是利用冷载体（冷却剂）吸收物料的热量的以降低物料温度，使之满足工艺需要的一种单元工艺。冷凝是利用冷载体吸收气体物料的热量（包括显热和汽化潜热），使物料完成由气态凝结成为液态的相边过程。例如，气体压缩机各级排气与吸收间采用冷却降低压缩机气体温度，缩小气体体积，以保证压缩机正常工作，降低电耗，并将水蒸汽、油蒸汽冷凝，使之便于分离；压缩后的制冷气体冷凝成液态用于冷冻、空调。蒸发、蒸馏后的介质组分冷凝收集等，都需要到冷却或冷凝工艺。 常用的冷载体有空气、液氨、液氮等，有时采用较低温度的物料作为冷载体来冷却较高温度的物料，以回收热量。
管道工程基础知识习题 管网的基本知识 一、填空题 1.给水工程系统是山取水工程、净水工程和_____________ 所组成。 2. ________________________________ 给水管网根据它的作用，分为和o 3.管道中水头损失主要分为两种，即 _____________ 和______________ 4. ________________________ 流体的流量可分为和两种。 5. ________________________________________ 给水管路的水力计算的目的是要确定________________________________________ 和______________ 6. ___________________________________________________ 摄氏温度（t）与绝对温度（T）之间的换算关系T二_________________________ 。 二、术语解释 1?给水工程系统： 2.输水管： 3.干管： 4.管道的流量： 5.日用水量： 6.设计秒流量: 7.最高时用水量： 8?日变化系数： 9?水头损失： 10」0m水柱高： 11.经济流速： 12?沿程水头损失： 13?气化潜热： 14.辐射：
15?导热： 16.相对湿度： 17上匕焙: 18.过流断面： 三、判断题 1.管道中水头损失主要为局部水头损失（） 2.管道交叉处理应保证尽量保持其最小净距（） 3.管道交义处理应保证支管避让干线管（） 4.管道交义处理应保证小口径管避让大口径管（） 5.流体的流动是产生压头损失的条件，不流动的静止流体不会产生压头损失（） 6.只要对液体进行加热，液体的温度就会升高（） 7.水蒸气的比容和密度互为倒数（） &蒸汽的饱和温度和饱和压力是两个独立的参数（） 9.管道的公称压力接近平常温度的耐压强度（） 四、选择题 1.一级热力管网是指（） A.从热力站至用户的供水管网 B.从热力站至用户的供回水管网 C.从热源至热力站的供水管网 D.从热源至热力站的供回水管网 2.关于管道交义施工的方法，下列说法错误的是（） A.圆形或矩形排水管道在上，铸铁管钢管都在下，上下管道同时施工时，在铸铁管、钢管外加外套管 B?混凝土或钢筋混凝土排水管在下，铸铁管、钢管在上，上面管道已建，进行下面排水圆管施工时，采用在槽底砌砖垛的处理方法 C.预应力混凝土管与已建热力管沟高程冲突，必须从其下面穿过施工时，先用钢 管或钢筋混凝土套管过热力沟，再穿钢管代替预应力混凝土管
1.材料及热处理基础知识 材料是人类用于制造物品、器件、构件产品的物质，是人类赖以生存和发展的物质基础，通常人们把新材料，信息技术和生物技术并列为新技术革命的重要标志。 压力管道在用的材料分为两大类：金属材料和非金属材料。 铁碳合金是工业上应用最广泛的材料。 1.1 铁碳合金 一、组元介绍 1.纯铁 1大气压下，T熔点=1538℃，20℃时ρ=7.87×103 kg/m3。 （1）纯铁的同素异构转变 组成元素相同的金属在固态下由一种晶格向另一种晶格的转变。 ①纯铁具有两个同素异构转变 图1 纯铁同素异构体与温度关系 ②也是重结晶过程，遵循结晶的一般规律： 有一定的转变温度；形核+长大；需要△T；有结晶潜热。 （2）纯铁的性能 σb=180～280Mpa，σ0.2=100～170Mpa，HBS=50～80，δ=40～50%，Z=70～80%。软、强度低，塑性好，很少作结构材料。 2.渗碳体（Fe3C） C。C%：6.69%，硬、脆（800HBW，是复杂晶格的间隙化合物，分子式为Fe 3 HV=950～1050，αk≈0，δ≈0），属于亚稳相： 形状：片、网、条状；不易受硝酸酒精腐蚀，在显微镜下呈白亮色。 二、Fe－C合金中的基本相 L、Fe C 、γ（A）、α（F）、δ 3 1.铁素体（α或F） C溶于α－Fe中的间隙固溶体。α－Fe的晶格间隙很小（约0.364），比C原子半径（0.77）小很多，故溶C量很小；在727℃，最大溶C量为0.0218%，室温下几乎为0。因而性能与纯铁相近。属于铁磁相。 2.奥氏体（γ或A） C在γ－Fe中的的间隙固溶体。γ－Fe的晶格间隙半径为0.535，故溶C
压力管道基础知识学习 压力管道基础知识学习 主要内容： 一、管道的概念 二、压力管道的概念： 三、压力管道的安全监察范围 四、压力管道的特点 五、压力管道的结构要求 六、压力管道的分类和分级 七、压力管道失效的原因 八、压力管道破坏特征 九、压力管道事故防范和报告 十、管道系统的安全规定 一、管道的概念 根据国家标准《工业金属管道设计规范》GB50316-2000的规定，管道是由管道组成件、管道支吊架等组成，用以输送、分配、混合、分离、排放、计量或控制流体流动。 国家标准《工业金属管道工程施工及验收规范》GB50235-97的定义是：由管道组成件和管道支承件组成，用以输送、分配、混合、分离、排放、计量、控制和制止流体流动的管子、管件、法兰、螺栓连接、垫片、阀门和其他组成件或受压部件的装配总成。 按流体与设计条件划分的多根管道连接成的一组管道称之为“管道系统”或“管系”。 上述定义包含两个含义： （A）管道的作用：是用以输送、分配、混合、分离、排放、计量、控制和制止流体流动。1）流体：在有些标准中称为介质。流体可按状态或性质进行分类。 a）按状态分：
气体； 液体； 液化气体：是指在一定压力下呈液态存在的气体； 浆体：是指可燃、易爆、有毒和有腐蚀性的浆体介质。 b）按性质分： 火灾危险性；是指可燃介质引起燃烧的危险性，分为可燃气体、液化气体和可燃液体。有甲、乙、丙三类。 爆炸性；与空气混合后可能发生爆炸的可燃介质或在高温、高压下可能引起爆炸的非可燃介质。 毒性；按GB5044分级。有剧毒（极度危害）和有毒（高度危害、中毒危害和轻度危害）两大类四个级别。 腐蚀性。是指能灼伤人体组织并对管道材料造成损坏的物质。 2）输送流体：依靠外界的动力（利用流体输送机械如压缩机、泵等给予的动能）或流体本身的驱动力（如介质本身的压力）将管道源头的流体输送到管道的终点。 3）分配流体：通过管系中的支管将流体分配到设计规定的多个预定的设备或用户。 4）混合流体：将管系中来自不同支管中的流体在管道中进行混合，如稀释等。 5）分离流体：将管道内部不同状态的流体通过支管进行分离，如汽液分离、油水分离等。6）排放流体：将管道内部流体通过支管进行排放，如超压放空、排放被分离的流体等。7）计量流体：通过设置于管道系统中的计量仪表对输送、分配的流体进行计量，如测量流量、压力、温度和粘度等。 8）控制流体：通过设置于管道系统中的控制元件对管内流体的流动进行控制，如调压、减温、流体分配和切断等。 （B）管道的构成：由管道组成件、管道支吊架（管道支承件）等组成，是管子、管件、法兰、螺栓连接、垫片、阀门、其他组成件或受压部件和支承件的装配总成。
化工管道基础知识 LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】
化工管道基础知识 一、管道的标注 CWR------0930-------B4C 第一部分第二部分第三部分第四部分 第一部分：介质的代号 第二部分：管道号 第三部分：管道公称直径 第四部分：管道等级 备注： 介质的代号： -IW-生产水 -PW-生活水 -CNS-生产净下水 -SFW-过滤水 -OIL-污油管 -RW-溶气水 -CM-加药罐 -IA-仪表空气 -BA-曝气空气 ------界区线 -BW-反洗水 -CA-加酸管 -FBA-反洗空气 -LC-蒸汽冷凝液 H 防冻管道 ET 电伴热管道 -LS-低压蒸汽管 -HWS-热水管 -WW-污水管 -HWR-热水回水管 -PWW-初期污染雨水总管 -RNW-消防废水管 -SL-污泥管线 管道等级： B---------4------------C 第一单元第二单元第三单元 第一单元：压力等级 第二单元：序号 第三单元：材质 C-碳钢管 F-涂塑复合钢管 S-不锈钢 W-钢筋混凝土管P-UPVC/GRP 二、管道的分类 工业管道通常按照介质的压力、温度、性质分类，亦可按管道材质、温度和压力分类1、按介质压力分类 工业管道按介质压力分类 低压管道：< 中压管道：4~ 高压管道：10~100MPa 超高压管道：>100MPa 管道在介质压力作用下，应满足以下主要要求：
①具有足够的机械强度，管道所用管材和管路附件，以及接头构造，在介质压力作用下均须安全可靠。特别是高压管道，还会产生振动。所以高压管道还必须处理好防震加固问题。 ②具有可靠的密封性，保证管道和管路附件以及连接接头在介质压力作用下严密不漏，这就必须正确地选择连接方法和密封材料，合理地进行施工安装。 2、按介质温度分类 工业管道按介质温度分类 常温管道：-40~120℃ 低温管道：-40℃以下 中温管道：121~450℃ 高温管道：450℃以上 管道在介质温度作用下，应满足以下主要要求： ①管材耐热的稳定性。管材在介质温度的作用下必须稳定可靠。对于同时承受介质温度和压力作用的管道，必须从耐热性和机械强度两个方面满足工作条件的要求。 ②管道热应变的补偿。管道在介质温度和外界温度变化作用下，将产生热变形，并使管道承受热应力的作用。所以输送热介质的管道应设计补偿器，以便吸收管道的热变形，减少管道的热应力。 ③管道的绝热保温。为了减少管道热交换和温差应力，输送热介质和冷介质的管道，管道外壁应设绝热层。
全面的给排水工程基础知识及识图方法室内给排水系统的组成： 室内给水系统的给水方式：
管道敷设方式： 1、给水管道有两种敷设方式：明装和暗装； 2、室内排水管道一般为明装，美观要求较高的场所可暗装。 管道的连接方式： 1、螺纹连接（丝接）—主要适用于钢管、塑料管；
2、焊接连接—主要适用于钢管； 3、法兰连接—主要适用于钢管、铸铁管； 4、胶水粘接—主要适用于塑料管； 5、热熔连接—主要适用于PPR管、PE管； 6、电熔连接—主要适用于PE管； 7、承插连接—主要适用有铸铁管； 8、卡箍连接—主要适用于钢管（一般用于消防系统）； 9、压接连接—主要用于薄壁不锈钢管。 常用材料：
常用材料： 其他常用管材：PP-R管、PE管、不锈钢管。 阀门：
过滤器、软管： 卫生洁具： 识图方法： 图纸尺寸： 保留装订线图纸： 图纸比例： 平面图选用比例，常用1:200、1:100、1:50； 系统图常选用的比例1:100、1:50，但一般不按比例绘制。 给水排水工程图中的常用图例： 标高-平面图标注方式：
标高-剖面图标注方式： 标高-轴测图标注方式： 标高注意点： 1、室内标高一般标注的是相对标高，即相对正负零的标高； 2、标高一般情况下是以“m”为计量单位的，写小数点后面第三位； 3、标高按标注位置分为：顶标高、中心标高、底标高； 4、图纸没有特别说明，一般情况下：给水管标注的是管道中心标高，排水管标注的是管道底标高。 管道管径标注： 管径应以mm为单位。水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；无缝钢管、螺旋、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×等）；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、
