计算书计算依据：
1、《建筑基坑支护技术规程》JGJ120-2012
2、《建筑施工计算手册》江正荣编著
3、《实用土木工程手册》第三版杨文渊编著
4、《施工现场设施安全设计计算手册》谢建民编著
5、《土力学与地基基础》
一、参数信息
1、基本参数
2、土层参数
3、荷载参数
4、计算系数
二、土压力计算
荷载示意图
1、水平荷载
1）主动土压力系数
K a1=tan2（45°- φ1/2）= tan2（45-0/2）=1；
2）土压力、地下水产生的水平荷载
第1层土：0 ~ 2.7m
H1'=[∑γ0h0+∑q1+∑q1b1/(b1+2a1)+∑q1b1l1/((b1+2a1)(l1+2a1))]/γ1=(0+0+0+0)/1=0m；
Pak1上=γ1H1'K a1-2c1K a10.5=1×0×1-2×0×1=0kN/m2；
Pak1下=[γ1(h1+H1)]K a1-2c1K a10.5=(1×(2.7+0))×1-2×0×1=2.7kN/m2；
井筒压力计算值取最不利的情况即：p = max(Pak1上、Pak1下)=
Pak1下=2.7kN/m2；
三、井筒结构计算
1、材料参数
2、井筒的受力简图
3、井筒壁厚及强度验算
混凝土井筒轴心抗压强度：
f= KpD/2t=1.65×2.7×3.3/(2×0.15)=0.049×106N/m2
f＜f c=14.3×106N/m2
满足要求！
4、井筒配筋验算
人工挖孔桩井筒在侧向压力作用下，截面上同时作用有轴向力N和弯矩M，由于人工挖孔桩为圆心井筒且同一高度一圈作用力相同，可按《混凝土结构设计规范》中轴心受压公式进行计算。另：在井壁设计中一般采用对称配筋的方式。
环向配筋计算
N=pD/2=2.7×3.3/2=4.455×103N/m
σ=N/A=4.455/(2.7×0.15)=0.011×106N/m3
井壁圆环截面配筋率
μ= (σ- f c)/f y=(0.011-14.3)/300=-0.048
A s'=μth=-0.048×0.15×2.7=-0.019×106mm2
A s=((h×103/S l)+1)×S a=1583.4mm2≥A s'
根据构造进行配筋，环向Φ8@200，竖向Φ10@200~300mm钢筋。
配筋符合要求
竖向配筋计算
在施工过程中，井壁支护仅承受自重，其强度足够，一般不需验算。但考虑人工现场施工情况。本计算书将井筒视为等截面，计算公式如下：
S max=G0/4
S max---井壁支护最大垂直拉力
G0---井壁混凝土支护自重，G0=π×D×t×H×24
竖向钢筋承载力A s'=S max/f y=(π×D×t×H×24)/(4×f y)=(3.14×3.3×0.15×3.5×24)/(4×300×10
3)=108.8mm2
A s=(π×D×103/S l)×S a=5768.1mm2≥A s'
配筋符合要求
人工挖孔桩护壁钢筋计算公式 1.人工挖孔桩护壁水平筋长度怎么计算 是按桩中心点到护壁的外边减钢筋的保护层为半径计算出周长后，加上搭接的长度，一般的 取值按12D计算，也有图纸给出了，12D是水平段的长度. 护壁中心周长最长的地方和最 短的地方平均值，加上钢筋搭接，即为每条钢筋长度。纵筋看图纸设计的搭接部位长度加上 护壁高度。 2.护壁纵筋呢？ 护壁纵筋是按每节的高度+与下节的搭接长度，图纸有规定 人工挖孔桩的锅底体积计算公式 人工挖孔桩锅底计算公式 已知锅底长轴a,短轴b,锅底高h,求椭球缺体积V,本公式为微积分导出 公式:v=π*b2/a2(ah2-h3/3) 16人工挖孔桩桩底处做了扩大头,则桩的工程量计算公式是什么（桩底面积+桩顶面积+根号下桩底面积*桩顶面积）/3*高度=桩工程量 这是个万能公式，计算台体 如何计算挖孔桩桩芯砼清单工程量 挖孔桩桩芯砼在无护壁的情况下如何计算工程量,是否应当考虑充盈系数。为何清单计价规范中没有相关规定？ 清单计价中确无规定。 人工挖孔灌注混凝土桩桩壁和桩芯子目，定额未考虑混凝土的充盈因素。人工挖孔的桩孔侧壁需要充盈时，桩壁混凝土的充盈系数按1.25计算。灌注混凝土桩无桩壁、直接用桩芯混凝土填充桩孔时，充盈系数按1.10计算。 编制清单工程量时不考虑充盈系数，充盈系数应该在清单组价时才考虑 人工挖孔桩计算工程量的公式 把实际浇筑桩长部分和地坪面以下空桩部分分开，以下正常套定额，在套用空桩部分子目时，把定额中填芯砼扣除，并参照后面有的一个砼填芯子目的人工扣除该子目部分人工，即得采 用砼护壁但未填芯空桩部分子目单价。 人工挖孔灌注桩称工程量计算包括挖土方，岩土，砖护壁，砼护壁，和桩芯 1,人工挖桩土方 2,护壁工程量 3,桩芯工程量4,桩笼钢筋 人工挖孔桩挖土方工程；人工挖孔桩砼及钢筋工程；挖基槽土方工程；基础梁砼，钢筋，模板工程；砖基础工程；平整场地工程。 人工挖孔桩土石方量按挖方断面积从孔底算到孔顶； 人工挖孔桩护壁混凝土量按护壁断面积从孔底算到钢护筒底，没有钢护筒就算到孔顶。 人工挖孔桩桩身混凝土量按桩身断面积从孔底算到承台底。 人工挖孔桩按综合单价工程量怎样计算
人工挖孔灌注桩基础施工方案１、施工测量放线 (1)检查复核控制桩点,检查其建筑基线尺寸是否符合点位,是否通视、易量。 (2)用经纬仪及钢尺测出各轴线和桩位,用红漆标在垫层上,待第三节护壁施工完成后将桩位控制线转移到护壁上,用红油漆标上标志,打入水泥钢针,作为挖孔依据。 (3)放好每桩轴线后,及时报告与业主、总包或监理验线,复核后方可施工。 ２、桩孔施工 (1)桩孔施工工艺流程 准备工作→挖土、石方→孔内排水送风→校正孔中心及几何尺寸→修整孔壁→绑扎护壁钢筋→安装护壁模板→校正中心及模板园度→浇灌护壁混凝土→养护→拆模板、修理护壁砼→下节排水送风挖土……循环施工→达设计要求持力层→做扩大头并用自制可折叠三角尺检查→成孔→钢筋笼制安→清底→砼浇筑。 (2)开挖土、石方 本工程桩身护壁每根桩计划支护一至二节。工程桩土方开挖先中间后周边,?扩底部份先挖桩身圆桩体,再挖扩底尺寸从上到下修成,松散土层用铲、镐开挖,进入强风层后用镐,每节均应检查中心点及几何尺寸,合格后才能进行下道工作。为安全起见，每开挖下节桩孔前，应用长为1.2m的直径20mm钢筋打入土中。测试是否有流砂、淤泥出现，遇到砂层时，每节挖深可降到0.5m,挖深超过5m后,要用鼓风机连续向孔内送内,风管口要求距孔底2m左右,孔内照明采用防爆灯炮,灯炮离孔底2m。 (3)土方运输:在孔口安装支架及0.5t慢速卷扬机,土用吊桶提升。 (4)排水:开挖过程中,如有少量地下水要随挖随用吊桶将泥水一起吊出,如渗水量较大,则在孔底一侧挖集水坑,用高扬程水泵排出。 (5)护壁钢筋安装:护壁钢筋在现场加工孔内绑扎,并留足连接长度,以便下段钢筋搭接。 (6)护壁钢模采用4～8块钢模板组成，插口连接，支模要校正中心位置、直径及圆度。 (7)护壁砼施工:护壁砼应严格按配合比下料搅拌,塌落度控制在４～６cm为宜,为提高早期强度可适当加入早强剂,砼浇筑时应分层沿四周入模,用钢钎捣实,施工前应将上节护壁底清理打毛,以便连接牢固.为便于施工,可在模板顶设置角钢、钢板制成的临时操作平台，供砼浇筑使用。 (8)护壁模板拆除，当护壁砼养护达到一定强度后，便可拆除模板，通常拆模时间为24小时，再进行下一节施工。 (9)尺寸控制,每节护壁模板拆除后,应将桩控制轴线,高程引到每节砼壁上,可用十字线对中,吊大线锤,测出中心线,再用尺找圆周,根据基准点测设孔深。 然后用挖土机装上汽车运走。,挖孔桩的余泥用手推车运到集土坑(10)． 人工挖孔桩施工工艺图 人工挖孔桩成孔及验收 1、当桩孔挖完孔底设计标高或持力层时，施工单位应通知监理会同甲方、勘察、设计及有关质检部门人员共同鉴定是否达到设计要求。如达不到设计要求的持力层，必须下挖和再次鉴定。 2、经鉴定符合要求持力层的桩，要按设计图纸尺寸设计要求迅速做扩大头，清理孔底，再次通知有关部门进行终孔验收。 3、经终孔验收合格的桩，必须取样留样，并按有关要求做好终孔检查验收记录。 4、终孔验收合格后，再次清理孔底，并随即迅速浇捣封底砼。然后进行钢筋笼的安装和浇灌桩身砼。 桩身钢筋笼安装 挖孔桩成孔，验孔后，桩身钢筋笼纵向筋及加劲箍筋应根据设计图纸要求，在加工棚下料、弯制
人工挖孔桩护壁钢筋计算公式 1?人工挖孔桩护壁水平筋长度怎么计算 是按桩中心点到护壁的外边减钢筋的保护层.为半径计算出周长后,加上搭接的长度， 一般的取值按12D计算，也有图纸给出了，12D是水平段的长度.护壁中心周长最长的地方和最短的地方平均值，加上钢筋搭接，即为每条钢筋长度。纵筋看图纸设计 的搭接部位长度加上护壁高度。 2. 护壁纵筋呢？ 护壁纵筋是按每节的高度+与下节的搭接长度，图纸有规定 人工挖孔桩的锅底体积计算公式 人工挖孔桩锅底计算公式 已知锅底长轴a,短轴b,锅底高h,求椭球缺体积V,本公式为微积分导出公式:v= n *b2/a2（ah23/3） 人工挖孔桩桩底处做了扩大头，则桩的工程量计算公式是什么 .（桩底面积+桩顶面积+根号下桩底面积*桩顶面积）./3*高度二桩工程量这是个万能公式，计算台体 如何计算挖孔桩桩芯砼清单工程量 挖孔桩桩芯砼在无护壁的情况下如何计算工程量，是否应当考虑充盈系数。为何清单计价规范中没有相关规定？ 清单计价中确无规定。 人工挖孔灌注混凝土桩桩壁和桩芯子目，定额未考虑混凝土的充盈因素。人工挖孔的桩 孔侧壁需要充盈时，桩壁混凝土的充盈系数按 1.25计算。灌注混凝土桩无桩壁、直接用桩芯混凝土填充桩孔时，充盈系数按 1.10计算。 编制清单工程量时不考虑充盈系数，充盈系数应该在清单组价时才考虑 人工挖孔桩计算工程量的公式 把实际浇筑桩长部分和地坪面以下空桩部分分开，以下正常套定额，在套用空桩部分 子目时，把定额中填芯砼扣除，并参照后面有的一个砼填芯子目的人工扣除该子目部 分人工，即得采用砼护壁但未填芯空桩部分子目单价。 人工挖孔灌注桩称工程量计算包括挖土方，岩土，砖护壁，砼护壁，和桩芯 1,人工挖桩土方2,护壁工程量3,桩芯工程量4,桩笼钢筋 人工挖孔桩挖土方工程；人工挖孔桩砼及钢筋工程；挖基槽土方工程；基础梁砼，钢筋，模板工程；砖基础工程；平整场地工程。 人工挖孔桩土石方量按挖方断面积从孔底算到孔顶； 人工挖孔桩护壁混凝土量按护壁断面积从孔底算到钢护筒底，没有钢护筒就算到 孔顶。 人工挖孔桩桩身混凝土量按桩身断面积从孔底算到承台底。 人工挖孔桩按综合单价工程量怎样计算 人工挖孔桩施工合同中，基础的人工挖孔桩按综合单价550元/每立方（含税金与管 理费）进行结算，工程量按实计算.请问工程量结算是应按桩身加护壁厚度*桩深*综合
尖山—华阳东220kV双回线路工程掏挖式基础、挖孔桩基础施工方案 天津海能电力建设有限公司 二〇一六年八月
批准：年月日审核：年月日编写：年月日
目录 一、掏挖式基础施工方案 0 1.1掏挖式基础的特点 0 1.2施工工艺及要求 0 二、人工挖孔桩的施工 (4) 2.1施工准备 (5) 2.2挖孔的要求 (5) 2.3混凝土浇灌 (6) 2.4施工安全 (7) 2.5挖孔桩检测 (7) 2.6挖孔桩钢筋 (5) 2.7安全保障措施 (12) 2.8文明施工管理措施 (6)
掏挖式基础、挖孔桩基础施工方案 一、掏挖式基础施工方案 1.1掏挖式基础的特点 原状土掏挖式基础利用土体原有的力学性质，提高基础上拔抵抗力，具有充分利用原状土承载力、减少基础土石方开挖量、不用或少用模板、节约混凝土量、并取消回填土及其工作量，省工省料，经济安全。是一种较好的基础型式。 掏挖式基础与以往的底板式台阶基础相比较有下列特点： 1.1.1施工步骤相对较少。施工时不需要大开挖、支模板、大量混凝土养生和回填夯实基础坑，减少了工器具的搬运。 1.1.2承载能力强。施工时原状土层未受到大的扰动，充分利用了原状土体强度。 1.1.3对环境影响小。不需大开挖，施工中挖出的少许土可均匀撒开平摊，从而保护了植被。 1.1.4施工安全性较差。在人力掏挖时，若地质条件不好，容易造成孔壁局部的垮塌；孔深，通风效果不好，施工人员的呼吸困难，要定时出孔呼吸新鲜空气。 1.2施工工艺及要求 掏挖式基础是隐蔽工程，由于无法对已浇灌的混凝土基础进行外观检
查，因此必须采取妥善的施工措施，从成孔、浇灌等方面严格把关，以保证施工质量。 1.2.1人力挖孔 1.2.1.1对塔位基面进行操平，并按施工作业指导书上数据进行分坑。 1.2.1.2根据基坑开挖尺寸先挖出样洞，深度约300mm。样洞直径宜比设计的基础尺寸小30～50mm。样洞挖好应及时复测根开、对角线等各项尺寸，合格后再继续开挖。 1.2.1.3基坑主柱开挖过程中为防止超挖，每挖掘500mm，在坑中心吊一垂球检查坑位及主柱直径。 1.2.1.4基础主柱开挖深度距设计要求埋深尚有100～200mm时，检查主柱直径正确后，用钢尺在主柱坑壁上量出基础底部扩大头挖扩位置线。由挖扩位置线下方20～40mm处开始挖掘扩大头部分。 1.2.1.5基坑开挖至距设计要求埋深尚有50mm时，在基坑底部钉出基坑中心桩，边挖掘边检查尺寸。 1.2.1.6基坑内提土采用杠杆或三脚架方式，将土运至坑口2米以外。 1.2.1.7挖掘使用的铲、镐等工具的把柄长度限制在500mm以下，以方便操作。 1.2.1.8为防止雨水倒灌或泥土溜入坑内，基坑开挖时应在坑口上方用三色布等搭设简易棚，并在坑口四周开挖排水沟。 1.2.1.9清孔由上至下进行，用与主柱直径等长的测量工具测量主柱基坑直径，以保证基坑尺寸符合设计图纸要求， 1.2.1.10基坑清理完毕，测量各种尺寸并做好记录，同时通知监理工程师现
人工挖孔桩计算方法（实例）圆台体积==3.14H÷12（D2＋Dd＋d2） H——高度，D——底面直径，d——上面直径 圆环体积=3.14c（R2-r2） C——高度，R——圆环外半径，r——圆环内半径=R-（a+b）/2 扩大头圆台体积==3.14h1÷12（D12＋D1d1＋d12） h1——圆台高度，D1——圆台底面直径，d1——圆台上面直径 扩大头圆柱体积=D12×3.14÷4×h2 D1——圆柱底面直径，h2——圆柱高度 扩大头圆缺体积=3.14h3÷24（3D12＋4h32） H≥0.2M≤0.3M简化为下式：0.4D12×h3 D1——圆缺底面直径，h3——圆缺高度 单位:（m）桩基数据±0.00=1849.8 桩径=Φ1000
人工挖孔灌注桩单桩施工记录 工程名称：混凝土设计强度 等级：C25
扩大头高度= 1.4m 桩身圆台砼：V=3.14×1÷12（1.22＋12＋1.2×1）=0.9525m3/M 桩身混凝土=0.9525m3/M×(设计标高尺寸-扩大头高度＋超高量) 规范要求混凝土超高量0.5m 扩大头：圆台＋圆柱＋圆缺=〔3.14×0.75÷12（1.32＋1.72＋1.3×1.7）〕＋〔1.72×3.14÷4×0.5〕＋〔0.4×1.72×0.2〕=1.3325＋1.1343＋0.2312=2.698m3
护壁=圆柱－圆台=〔d2×3.14÷4×H〕－〔3.14H÷12（D2＋Dd＋d2）〕 =〔1.32×3.14÷4×1〕-0.9525=1.3267-0.9525=0.3742M3/M 挖土方量=桩身的圆柱体积＋扩大头体积 桩身的长度=桩圈顶标高至扩大头顶标高 单桩混凝土方量=桩身混凝土方量＋扩大头混凝土方量 单桩钢筋长度=根数×钢筋笼长度，（钢筋长度规格为9M，超过部分增加搭接长度，需弯 钩的增加弯钩长度） 螺旋箍筋长度计算公式： S——螺旋箍筋螺距 R——桩直径 C——保护层厚度 d——螺旋箍筋直径 n——螺旋圈数 根据11G101-1图集要求，保护层厚度为箍筋外缘至混凝土表面的最小距离。 开始与结束位置应有水平段，长度不小于一圈半。 上下各加一个1350弯钩及平直段的长度 内环定位筋焊接圆环间距1.5m，直径≥12mm 混凝土（m3）=0.9525m3/M×(设计标高尺寸-扩大头高度＋超高量) 01#桩身混凝土方量=0.9525×（12.683－1.4＋0.5）=11.2233m3 扩大头方量=2.698m3 护壁方量=0.3742×11.083=4.1473m3 02#桩身混凝土方量=0.9525×19.861=18.9176m3 扩大头方量=2.698 m3 护壁方量=0.3742×19.161=7.17m3 03#桩身混凝土方量=0.9525×11.856=11.2928m3 扩大头方量=2.698m3 护壁方量=0.3742×11.156=4.1746m3 04#桩身混凝土方量=0.9525×11.170=10.6394m3 扩大头方量=2.698m3 护壁方量=0.3742×10.470=3.9178m3
目录 一、工程概况 (1) 二、施工准备 (3) 2、1材料及主要机具： (3) 2、2作业条件: (3) 三、操作工艺 (4) 四、质量标准 (8) 4、1保证项目： (8) 4、2基本项目: (9) 4、3允许偏差项目 (9) 五、成品保护 (9) 六、应注意得质量问题 (10) 九、主要安全技术措施 (16) 十、质量记录 (18) 十一、墩孔塌孔应急预案 (18) 11、1 目得 (18) 11、2 适用范围 (19) 11、3 相关文件 (19) 11、4 工程概况、危险目标得确定及潜在危险性得评估 (19) 11、5 应急救援指挥领导小组机构、职责 (19) 11、6 救援专业队伍得分工 (20) 11、7 对内外得交流 (21)
11、8 应急设备 (21) 11、9 伤害人员得抢救措施 (21) 11、10 有关规定 (22) 第一章工程概况 1、1工程概况 本工程为马山工业园旧城改造一期项目A地块,本工程位于武汉市江夏区谭鑫培路与马山路交汇处。本子项位于A地块,A地块包含A1＃、A2两栋3层得商业裙房，A3＃为29层得住宅,A4＃为31层得住宅。各主楼尺寸如下： 1、地下室平面尺寸为189、7m*139、9m,地下室层数为两层,负二层结构层高3、85m,负一层结构层高5、7m。 2、A1#平面尺寸为80、25m＊107、5m,一层层高5、7m,二层层高5、5m,三层层高11、05m,建筑总高度22、3m。 3、A2#平面尺寸为100、55m*107、5m，一层层高5、7m,二层层高5、5m,三层层高5、15m，建筑总高度16、4m。 4、A3＃平面尺寸为58、22m＊14、60m,裙房部分层高同A1#,标准层层高为2、95m，建筑总高度99、8m，属A类高度高层建筑。 5、A4#平面尺寸为58、22m*14、60m，裙房部分层高同A2＃，标准层层高为2、95m,建筑总高度99、85m,属A类高度高层建筑。 人工挖孔墩位于A4＃楼B2~B5/CA~AA区域。根据本工程基础勘察报告并结合现场实际试挖情况，基础持力层（强风化粉砂泥质岩）深度在2、5～5m左右,根据设计要求采用墩径φ1000圆形（扩底墩）人工挖孔墩加钢筋混凝土支护体系。进入持力层≥500mm，墩身采用C35级混凝土.
墩基础计算 墩基础计算特例 1、墩基础承载力计算:(取持力层为残积砂质粘性土，拟定墩长为3m) 地基承载力特征值fak=修正后地基承载力特征值fa=fak+ηdγm(d-0.5) =220+1.6*18*2.5=292Kpa 初步估计承台上土厚为0.65，底面尺寸为1.2 m x 1.2m，厚度为1.1m 3基础顶面的填土天然重度为18KN/m。 2、墩的强度等级C25 3、承台自重为:G1= 1.2 x 1.2x 1.1 x 25 =39.6KN 承台上填土自重:G2= 1.2x 1.2x 0.65x18=16.8 KN 2扩大头上填土自重:G3=(1.25 x3.14 x3)x 18=264.94KN 柱最大轴力设计值为: F1 =4847KN 竖向力: N1 = F1 /1.25+(G1 + G2+G3)=4200KN 4、墩底扩大头直径D为: 2A1 = N1 / fa =4200/ 292=14.38m 算得D =3.79，取3.8m;因此取墩径为1.3m 5、灌注墩墩身承载力计算: Q=0.6Apfc 2fc(C25)=11.9N/mm 墩身直径: 2D1 = 1.3m. A 1=1.33m, 6Q1 = 0.6*1.33*10*11.9 =9496KN>4200KN 所以: J1 所取墩径满足。
7、对墩进行构造配筋: 622 J1:墩径为1.3m，Ap=1.33×10mm;配筋率取0.4%，5320选用21φ18为5334 mm 1 墩基础计算DJ1 1、墩基础承载力计算:(取持力层为残积砂质粘性土，拟定墩长为5m) 地基承载力特征值fak=修正后地基承载力特征值fa=fak+ηdγm(d-0.5) =250+1.6*18*4.5=379.6Kpa 初步估计承台上土厚为0.65，底面尺寸为1.2 m x 1.2m，厚度为0.9m 3基础顶面的填土天然重度为18KN/m。 2、墩的强度等级C25 3、承台自重为:G1= 1.2 x 1.2x 0.9 x 25 =32.4KN 承台上填土自重:G2= 1.2x 1.2x 0.65x18=16.8 KN 2扩大头上填土自重:G3=(0.95 x3.14 x5)x 18=255KN 柱最大轴力设计值为: F1 =3110KN 竖向力: N1 = F1 /1.25+(G1 + G2+G3)=2792KN 4、墩底扩大头直径D为: 2A1 = N1 / fa =2792/ 379.6=7.36m 算得D =3，取3m;因此取墩径为1.0m 5、灌注墩墩身承载力计算: Q=0.6Apfc 2fc(C25)=11.9N/mm 墩身直径: 2D1 = 1m. A 1=0.785m,
人工挖孔桩基础施工方案 一、编制依据 高新园天宫殿康居小区三期A、B栋工程基础设计施工图纸。 重庆川东南地质勘测院提供的《高新园天宫殿康居小区三期A、B栋工程地质勘察报告（详勘）》。 高新园天宫殿康居小区三期A、B栋工程设计施工图纸会审纪要及设计交底要求。 高新园天宫殿康居小区三期A、B栋测量控制资料及规划局放线办提供的测量放线成果图。 本企业现有施工力量、技术能力和机械设备。 国家现行工程质量验收标准及施工验收规范。 二、工程概况 1、地理概况 工程名称：高新园天宫殿康居小区三期A、B栋工程。 本工程位于重庆市北部新区高新园人和组团O标准分区2号地块。 2、地质状况 根据现场平基基面地质情况及重庆川东南地质工程勘察院的《岩土工程勘察报告（详勘）》，本工程基础施工层地质状况为场地地质分布如下：表层为厚约8～10m的回填土，堆填时间近两年，主要为砂质泥岩和粉质粘土其下为强风化页岩层和中风化砂质泥岩层。 场地内及周围未发现断层、滑坡、泥石流、危岩等不良地质作用。地表水补给和贮存主要为大气降水，基岩为砂质泥岩，相对隔水地层，地下水补
给和贮存条件较差，地下水贫乏，水文地质条件简单。场内地下水对砼物无腐蚀性。 3、基础形式 本工程基础形式为人工挖孔桩，地梁，电梯井采用筏板基础。嵌岩桩基均置于中风化砂质泥岩层上，嵌岩深度为1～3倍桩径。中风化砂质泥岩天然抗压强度标准值为f rc≥11.0MPa。 4、结构概况 本工程为两栋二十六层住宅楼。结构总高度87m。现场平基标高为252.9～261.6m。本工程基础人工挖孔桩桩径为圆形桩800～1400mm，椭圆形桩桩径为1400～2300mm。该工程基础由桩基、地梁和电梯井筏板组成，桩基深度在5～19mm不等。桩基顶部设桩帽、地梁。桩基，地梁砼强度为C25、筏板砼强度C40，桩护壁砼强度C15。 5、建筑概况及建筑物周围自然状况 本工程A栋±0.000标高相当于绝对高程262.900m。建筑总高度87m，B 栋±0.000标高相当于绝对高程262.000m。建筑总高度78m，两栋建筑总面积约37363m2。 本工程所处为新开发区，附近暂无居民居住，地理条件及周边环境较好，便于施工。 三、施工部署 1、组织机构的建立 根据本工程规模及特点，我单位在本工程中实行项目经理负责制，由长期从事工程施工管理，具备高层建筑施工经验的项目经理担任工程项目经理，项目总工由本企业具有丰富的高层施工经验的高级工程师担任，具体工程项
目录 一、工程概况 二、施工方法 三、施工工艺 四、质量控制措施 五、成品保护措施 六、应注意的质量问题 七、施工安全措施
人工挖孔墩工程 一、工程概况 成衣车间工程人工挖孔墩基础由湖北省地质勘查基础工程公司勘查，湖北省荆州市城市规划设计研究院设计，共有墩基49根，墩基持力层为强风化花岗岩层。墩端大头部分，按要求进入持力层内不少于500mm，地基承载力要求为800kpa。墩身混凝土强度等级为C30，护壁为C15。钢筋采用HPB235，fy=210N/mm2; HPB335，fy=300N/mm2。 二、施工方法 （一）、施工准备 1、主要机具及材料： 钢管吊架、手推车、镐、揪、线坠、定位“十字架”、砼搅拌机、吊桶、串筒、振动棒、插钎、粗麻绳、钢丝绳、活动盖板。防水照明灯(低压36V、100W)、电焊机、扬程水泵、木辘轳、爬梯、安全带、安全帽等。 2、作业条件： 2.1人工开挖墩孔，井壁支护应严格根据设计要求的“护壁大样”施工，保证质量。 2.2开挖前场地应完成三通一平。地上、地下的电缆、管线、旧建筑物、设备基础等均已排除处理完毕。各项临时设施，如照明，动力，通风，安全设施准备就绪。 2.3熟悉施工图纸及地勘资料。 2.4按墩位平面图，设置墩位轴线，定位控制点；孔四周撒灰线。测定高程水准点。放线工序完成后，办理预检手续。 2.5按设计要求制作钢筋笼。 2.6 对操作工人进行全面的安全技术交底，特别是挖孔工人，操作前对吊具进行安全可靠的检查和试验，确保施工安全。 三、施工工艺 1、工艺流程
放线定墩位及高程→开挖第一节墩孔土方→支护壁模板放附加钢筋→浇筑第一节护壁砼→检查墩位(中心)轴线→架设垂直运输架→安装木辘轳→安装吊桶、照明、活动盖板→开挖吊运第二节墩孔土方(修边) →支第二节护壁模板→浇筑第二节护壁砼→检查墩位(中心)轴线→逐层往下循环作业→开挖扩底部分→检查验收→吊放钢筋笼→放砼串筒→浇筑墩身砼(随浇随振)。 2、各阶段施工方法 2.1放线定墩位及高程： 在现场三通一平的基础上依据建筑物测量控制网的资料和基础平面图，测定墩位轴线方格控制网和高程基准点，确定好墩位中心，以中心为圆心，以墩身半径加砼护壁厚度为半径画出第一节的圆周。撒石灰线作为墩孔开挖尺寸线。墩位线定好后，必须经有关人员复核并办好预检手续后开挖。 2.2 成孔试验 正式施工前，应进行成孔工艺试验，数量不少于两孔，以确定墩型及地质状况是否与设计相符。采用梅花形布孔施工法，禁止全面挖孔，当墩净距小于2.5m 时，应采用跳花施工。 2.2开挖第一节墩孔土方： 开挖墩孔应从上而下逐层进行，先挖中间部分的土方，然后扩及周边，有效地控制开挖墩孔的截面尺寸。每节高度按设计要求1m施工。 2.3支护壁模板安附加筋： 为确保挖孔施工的安全，施工时挖孔、支护壁应交替进行，即第一个墩孔挖好护壁砼浇好后转入第二个墩孔挖土，待第二个孔挖好，第一个墩孔护壁砼硬化成型后，即可拆出第一个墩孔护壁模板用于支第二个墩孔护壁，再转入第一个墩孔挖土，如此交替周转进行。 本项工程目墩基护壁应严格按施工图护壁大样施工。第一节护壁应高出地面200mm，便于挡土、挡水。墩位轴线和高程均应标在第一节护壁上口。 2.4浇护壁砼 墩孔护壁砼每挖完一节以后应立即绑钢筋网片，浇筑砼。砼强度C15，坍落度控制在100mm以内，确保孔壁的稳定性。 2.5检查墩位(中心)轴线及标高： 每节墩孔护壁作好后，必须将墩位十字轴线和标高测设在护壁的上口，然后
计算书计算依据： 1、《建筑基坑支护技术规程》JGJ120-2012 2、《建筑施工计算手册》江正荣编著 3、《实用土木工程手册》第三版杨文渊编著 4、《施工现场设施安全设计计算手册》谢建民编著 5、《土力学与地基基础》 一、参数信息 1、基本参数 2、土层参数 3、荷载参数 4、计算系数
二、土压力计算 荷载示意图 1、水平荷载 1）主动土压力系数 K a1=tan2（45°- φ1/2）= tan2（45-0/2）=1； 2）土压力、地下水产生的水平荷载 第1层土：0 ~ 2.7m H1'=[∑γ0h0+∑q1+∑q1b1/(b1+2a1)+∑q1b1l1/((b1+2a1)(l1+2a1))]/γ1=(0+0+0+0)/1=0m； Pak1上=γ1H1'K a1-2c1K a10.5=1×0×1-2×0×1=0kN/m2； Pak1下=[γ1(h1+H1)]K a1-2c1K a10.5=(1×(2.7+0))×1-2×0×1=2.7kN/m2； 井筒压力计算值取最不利的情况即：p = max(Pak1上、Pak1下)= Pak1下=2.7kN/m2； 三、井筒结构计算 1、材料参数
2、井筒的受力简图 3、井筒壁厚及强度验算 混凝土井筒轴心抗压强度： f= KpD/2t=1.65×2.7×3.3/(2×0.15)=0.049×106N/m2 f＜f c=14.3×106N/m2 满足要求！ 4、井筒配筋验算 人工挖孔桩井筒在侧向压力作用下，截面上同时作用有轴向力N和弯矩M，由于人工挖孔桩为圆心井筒且同一高度一圈作用力相同，可按《混凝土结构设计规范》中轴心受压公式进行计算。另：在井壁设计中一般采用对称配筋的方式。 环向配筋计算 N=pD/2=2.7×3.3/2=4.455×103N/m σ=N/A=4.455/(2.7×0.15)=0.011×106N/m3 井壁圆环截面配筋率 μ= (σ- f c)/f y=(0.011-14.3)/300=-0.048 A s'=μth=-0.048×0.15×2.7=-0.019×106mm2
人工挖孔灌注桩和墩基础的区别和联系 摘要：随着我国经济的不断发展和进步，人工挖孔灌注桩以及墩基础的设计在我国设计中已经得到普遍地推广和应用，两者既有区别又相互联系着，本文对人工挖孔灌注桩和墩基础两种基础形式的区别和联系进行了一些分析和研究。 关键词：人工挖孔灌注桩墩基础区别联系 Abstract: with the development and progress, artificial dig-hole piles and pier foundation design design in our country has already been generally promotion and application, both are different and interrelated with each other, in this paper, the artificial dig-hole piles and pier foundation two basic forms of differences and relationship between some analysis and research. Keywords: artificial dig-hole pile pier foundation difference contact 在项目工程设计中，设计人员通常都会用到人工挖孔灌注桩以及墩基础这两种基础的设计形式。但是在应用的过程中人们却很少去分析和对比两者的区别和联系，分析两者的区别和联系对项目工程设计有着十分重要的意义，本文从几个方面对二者的区别和联系进行了初步分析。 一、两者在概念上以及受力机理的对比 人工挖孔灌注桩指的是以人工挖孔位的施工方式进行的一种大直径灌注桩。桩身的直径在八百毫米以上，灌注桩的长度小于四十米，同时要在六米以上。灌注桩长度在六米之内的要按照墩基础来考虑，另外在灌注桩的长度大于六米，但是其长度和扩底直径的比例小于三的情况下，也按照墩基础来进行相关设计。 墩基础指的是墩的长度在三米以上，直径大于八百毫米，而且其长度和墩身直径的比例小于六或者其长度和扩底直径之比小于四的一种独立刚性基础。另外墩基础的墩身不能超过五米。 从两者的概念上可以得出，区分两者的界限是桩身的长度是否在六米以上，其长度和扩底直径的比值是否小于三。 两者从地基变形的破坏机理上来看也是有很大差别的。从两者的概念上讲，那些中直径和小直径的桩，尤其是由于土的滑动剪切引起的摩擦桩地基的受力；大直径桩以及扩底桩的变形是十分缓慢的，主要引起变形的因素是由于土的体积压缩。在设计墩基础的时候，采用小直径桩的地基承载力的端阻力值通常很大，而使用天然的地基承载力的值通常会偏小。因此在设计墩基础的时候通常都采用
一、施工准备 1、材料及主要机具： ⑴水泥：宜采用325号矿渣硅酸盐水泥。 ⑵砂：中砂或粗砂，含泥量不大于5%。 ⑶石子：粒径为0.5～3.2cm的卵石或碎石。 ⑷墩身混凝土采用商品混凝土。 ⑸水：用自来水 ⑹钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告。 ⑺一般应备有三木搭、卷扬机组或电动葫芦、手推车或翻斗车、镐、锹、手铲、钎、线坠、定滑轮组、导向滑轮组、混凝土搅拌机、吊桶、溜槽、导管、振捣棒、插钎、粗麻绳、钢丝绳、安全活动盖板、防水照明灯（低压36V、100W），电焊机、通风及供氧设备、扬程水泵、木辘轳、活动爬梯、安全帽、安全带等。 ⑻模板：组合式钢模，弧形工具式钢模四块（或八块）拼装。卡具、挂钩和零配件。木板、木方，8号或12号槽钢等。 2、作业条件： 本工程作业条件差，回填土石方量大，开挖墩孔易造成塌方。 ⑴开挖前场地应完成三通一平。地上、地下的电缆、管线、旧建筑物、设备基础等障碍物均已排除处理完毕。各项临时设施，如照明、动力、通风、安全设施准备就绪。 ⑵熟悉施工图纸及场地的地下土质、水文地质资料，做到心中有数。 ⑶按配套道路，挡墙施工总平面图，设置墩位轴线、定位点；墩孔四周撒灰线。测定高程水准点。放线工序完成后，办理预检手续。 ⑷按设计要求分段制作好钢筋笼。 ⑸在地下水位比较高的区域，先降低地下水位至墩底以下0.5m左右。 ⑹人工挖孔操作的安全至关重要，开挖前应对施工人员进行全面的安全技术交底；操作前对吊具进行安全可靠的检查和试验，确保施工安全。 二、操作工艺 1、工艺流程： 放线定墩位及高程→开挖第一节墩孔土方→支护壁模板放附加钢筋→浇筑第一节护壁混凝土→检查墩位（中心）轴线→架设垂直运输架→安装电动葫芦（卷扬机或木辘轳）→安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节墩孔土方（修边）→先拆第一节支第二节护壁模板（放附加钢筋）→浇第二节护壁混凝土→检查墩位（中心）轴线→逐层往下循环作业→开挖扩底部分→清孔→检查验收→吊放钢筋笼→放混凝土溜筒（导管）→浇筑墩身混凝土（随浇随振） 2、放线定墩位及高程：在场地三通一平的基础上，依据建筑物测量控制网的资料和基础平面布置图，测定墩位轴线方格控制网和高程基准许点。确定好墩位中心，以中点为圆心，以墩身半径加护壁厚度为半径画出上部（即第一步）的圆周。撒石灰线作为墩孔开挖尺寸线。孔位线定好之后，必须经有关部门进行复查，办好预检手续后开挖。 3、开挖第一节墩孔土方：开挖墩孔应从上到下逐层进行，先挖中间部分的土方，然后扩及周边，有效地控制开挖孔的截面尺寸。每节的高度应根据土质好坏、操作条件而定，一般以0.5～1m为宜。 4、支护壁模板附加钢筋：为防止墩孔壁坍方，确保安全施工，成孔设置井圈，其种类有素混凝土和钢筋混凝土两种。以现浇钢筋混凝土井圈为好，与土壁能紧密

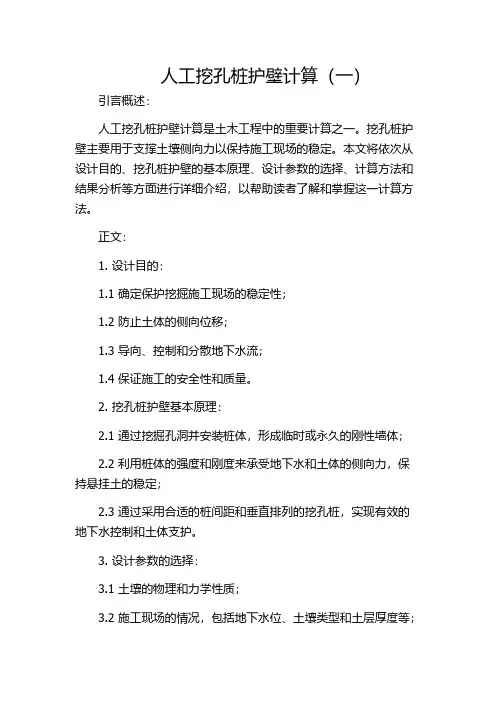

人工挖孔桩护壁计算 护壁采用岳阳市建筑设计院岳进工程师所著《人工挖孔桩护壁设计》（岳阳师范学院学报（自然科学版）2002年2月）中所提出的方法进行复核计算。仅针对D=4.80m扩大头部位进行复核。 1、基本参数： 护壁采用C20混凝土，护壁厚度δ=0.15m， 护壁内半径a=2.40m，护壁外半径b=a+2·δ=2.40+2·0.15=2.70m，护壁半径R=(a+b)/2=(2.40+2.70)/2=2.55m，单节护壁高度h=0.50m， 全风化花岗岩土的坚硬系数fk取1.0，内摩擦角φ=25 o， 土拱宽度的一半a1=a+h·tg(45o-φ/2)=2.4+ tg(45o-25o/2)=2.72m， 水重度γ水=10kN/m3，水头高度H=18.00m， 土浮重度γ浮重=8kN/m3。 2、护壁侧压力计算 无粘聚力砂类土 土侧压力 p a土=γ浮重·(h1+h) ·tg2(45o-φ/2)=8·（0.5+2.72）·tg2 (45o-25o/2)=16.41kPa 水侧压力p a水=γ水·H=10·18.00=180.00kPa 护壁侧压力p a= p a土+ p a水=16.41+180.00=196.41kPa 3、环向应力σ计算 σ=-(1+a2/R2)·p a/(1-a2/b2)= -(1+2.402/2.552)·196.41/(1-2.402/2.702) =-1764.81kP a=-1.77MP a 4、护壁强度验算 安全系数K=2.0 护壁混凝土（C20）轴心抗压强度设计值f=0.85·fc=0.85·9.6=8.16Mp a K·σ=2.0·1.77=3.54Mp a 人工挖孔桩提升设备计算书 一、计算依据： 1、《建筑施工起重吊装安全技术规范》JGJ276-2012 2、《建筑施工计算手册》江正荣编著 3、《建筑材料规范大全》 二、工程简介 2.1工程概况 XX工程二项目分部起止桩号左线K34+800-ZK64+307、右线K34+800-YK64+298，全长29.5km，段落内共包含大桥12座、立交3座、天桥11座。桥梁桩基共有801根，其中桩径1.2m桩52根、1.5m桩401根、1.6m桩158根、1.8m桩190根，桩长最长达44m。桩基础位于山岭地带中低山地貌，地面自然坡30-60°，施工地形陡峭而复杂，桩基设计为嵌岩桩，桩底均在中风化安山岩层，岩石最大强度77.88Mpa。 2.2 水文地质条件 1、地形地貌 桥位区属于中低山地貌，地势高差较大。沟两侧为岩质陡坎，自然边坡约30-60°。桥梁横跨岩质边坡，沟底较开阔呈“U”形，沟底有基岩出露。地层岩性主要为第四系残坡积土和中元古界安山岩。 2、水文地质 在设计勘察期间，各个钻孔内发现有少量岩隙水。根据区域水文地质资料，地表水对钢筋、混凝土具有微腐蚀作用。 3、区域地质稳定性评价 桥址区内地基岩土主要为第四系及中元古界地层，岩性主要为残坡积土和安山岩。上部残坡积土力学性质一般，下部安山岩层力学性质较好，是较好的地基持力层。场地内及其附近未发现对工程安全有影响的特殊性岩土，桥位区未发现滑坡、泥石流等不良地质作用。 三、提升设备结构组成 本设备由动力装置和支架两部分组成。动力装置由卷扬机、制电器、绳筒和钢 丝绳组成；支架由角钢及、钢组及定滑轮。在支臂中安装有配电箱，为安全考虑，本设备同时配备限位器及配种块。 操作按钮启动器实现电动机正反转可将钢丝绳卷绕、放开，并通过支架部分滑轮起吊下方物料来完成吊运作业。 提升设备实际图 提升设备示意图 四、计算过程 1、荷载计算 （1）桶的直径46cm，高50cm，自重m1=20Kg。 （2）桶的体积V=3.14×0.232×0.5=0.083m3。 （3）桶内石头重量按照最大最重碎石计算，碎石密度为 1.55g/cm3，其中1方=1000000cm3，桶内石头重量m2=0.083×1550kg=128.65kg。 人工挖孔桩护壁护壁厚度的计算 计算方法及计算公式 为防止塌方，保证操作安全，大直径人工挖孔桩大多采用分段挖土、 分段护壁的方法施工。分段现浇混凝土护壁厚度，一般取受力最大处，即地下最深段护壁所承受的土压力及地下水的侧压力。由计算确定护壁厚度。设混凝土护壁厚度为t ，则可按下式计算： c f KN t ≥ ……（11-97）； 或者c P f D K t 2≥……（11-98） 当挖孔无地下水时： )2 45(2φ γ-=o Htg p ……（11-99）； 当地下有水时： w w o h H tg h H Htg p γφγγφγ)()2 45())(()2 45(222-+---+-=……（11-100） 公式符号： N —作用在护壁截面上的压力，N/m ，N=pD/2； P —土和地下水对护壁的最大总压力，N/m2； γ—土地重度，KN/m3； w γ——水的重度，KN/m3； H ——挖孔桩护壁深度，m ； h ——地面至地下水位深度，m ； D ——挖孔桩或圆形构筑物外直径，m ； c f ——混凝土的轴心抗压强度设计值，MPa ； K ——安全系数，取1.65。 算例： 深30m 、直径1.8m 混凝土灌注桩，采用人工挖孔，混凝土护 壁采用C30混凝土，每节高 1.0m ，地基土壤为粘性土，天然重度为γ=19.5KN/m3，内摩擦角φ=20O ，地面以下6m 有地下水。计算确定混凝土护壁所需厚度。 解：最深段的总压力为： w O w O h H tg h H htg P γφ γγφγ)()245())(()245(22-+---+-= =19.5×6×)1045(2O O tg -+（19.5-10）（30-6）)1045(2O O tg -+（30-6）×10 =409.05（KN/m2); 用C30混凝土，c f =14.3Mpa ，D=1.8m 。则有： c f KpD t 2==【1.65×409.05×180】÷【2×14.3×103】=4.3（cm ） 一般护壁最小厚度为8cm 。考虑挖孔作业每天施做一节，护壁混凝土 增长跟不上，24小时护壁强度最多达到20%，护壁厚度按20cm 施工。进度为安全起见再加适量的φ6mm 钢筋，间距20～30cm 。 人工挖孔墩基础方案(总22 页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除 目录 一、工程概况·····················错误!未指定书签。 二、施工准备·····················错误!未指定书签。 2.1材料及主要机具：···············错误!未指定书签。 2.2作业条件：··················错误!未指定书签。 三、操作工艺·····················错误!未指定书签。 四、质量标准·····················错误!未指定书签。 4.1保证项目：··················错误!未指定书签。 4.2基本项目：··················错误!未指定书签。 4.3允许偏差项目·················错误!未指定书签。 五、成品保护 (8) 六、应注意的质量问题·················错误!未指定书签。 九、主要安全技术措施·················错误!未指定书签。 十、质量记录·····················错误!未指定书签。十一、墩孔塌孔应急预案················错误!未指定书签。 11.1 目的····················错误!未指定书签。 11.2 适用范围··················错误!未指定书签。 11.3 相关文件··················错误!未指定书签。 11.4 工程概况、危险目标的确定及潜在危险性的评估·错误!未指定书签。 11.5 应急救援指挥领导小组机构、职责·······错误!未指定书签。 11.6 救援专业队伍的分工·············错误!未指定书签。 11.7 对内外的交流················错误!未指定书签。 11.8 应急设备··················错误!未指定书签。 11.9 伤害人员的抢救措施 ···········································错误!未指定书签。 11.10 有关规定·························································错误!未指定书签。 第一章工程概况 1.1工程概况 本工程为马山工业园旧城改造一期项目A地块，本工程位于武汉市江夏区谭鑫培路与马山路交汇处。本子项位于A地块，A地块包含 A1#、A2两栋3层的商业裙房，A3#为29层的住宅，A4#为31层的住宅。各主楼尺寸如下： 1、地下室平面尺寸为189.7m*139.9m，地下室层数为两层，负二层结构层高3.85m，负一层结构层高5.7m。 人工挖孔桩计算书计算依据： 1、《建筑基坑支护技术规程》JGJ120-2012 2、《建筑施工计算手册》江正荣编著 3、《实用土木工程手册》第三版杨文渊编著 4、《施工现场设施安全设计计算手册》谢建民编著 5、《土力学与地基基础》 一、参数信息 1、基本参数 2、土层参数 3、荷载参数 4、计算系数 二、土压力计算 人工打孔桩荷载示意图1、水平荷载 1）主动土压力系数 K a1=tan2（45°- φ1/2）= tan2（45-12/2）=0.656； K a2=tan2（45°- φ2/2）= tan2（45-18/2）=0.528； K a3=tan2（45°- φ3/2）= tan2（45-18/2）=0.528； K a4=tan2（45°- φ4/2）= tan2（45-18/2）=0.528； K a5=tan2（45°- φ5/2）= tan2（45-18/2）=0.528； K a6=tan2（45°- φ6/2）= tan2（45-18/2）=0.528； 2）土压力、地下水产生的水平荷载 第1层土：0 ~ 3m H1'=[∑γ0h0+∑q1+∑q1b1/(b1+2a1)+∑q1b1l1/((b1+2a1)(l1+2a1))]/γ1=(0+3+3.5+4)/19=0.553 m； Pak1上=γ1H1'K a1-2c1K a10.5=19×0.553×0.656-2×10×0.81=-9.306kN/m2； Pak1下=[γ1(h1+H1)]K a1-2c1K a10.5=(19×(3+0.553))×0.656-2×10×0.81=28.086kN/m2； 第2层土：3 ~ 4m H2'=[∑γ1h1+∑q1+∑q1b1/(b1+2a1)+∑q1b1l1/((b1+2a1)(l1+2a1))]/γ2=(57+3+3.5+4)/21=3.214 m； Pak2上=γ2H2'K a2-2c2K a20.5=21×3.214×0.528-2×15×0.727=13.838kN/m2； Pak2下=[γ2(h2+H2)]K a2-2c2K a20.5=(21×(1+3.214))×0.528-2×15×0.727=24.926kN/m2； 第3层土：4 ~ 4m人工挖孔桩提升设备计算书

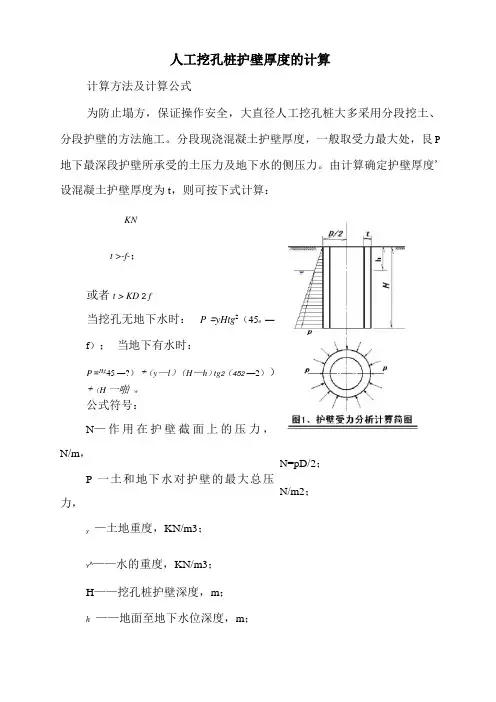

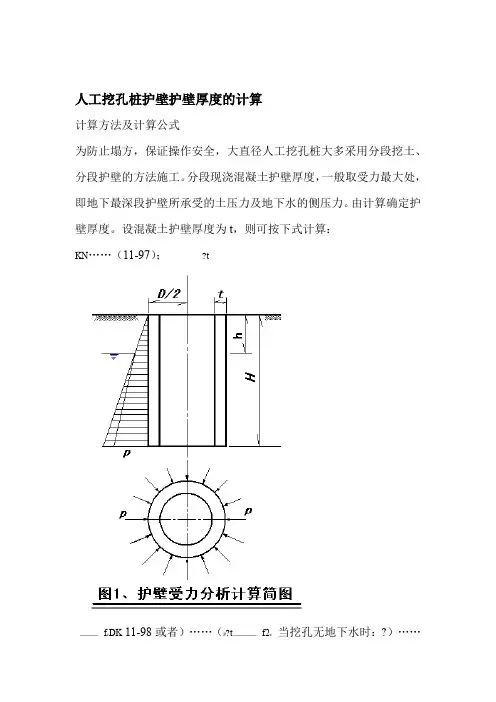

人工挖孔桩护壁护壁厚度的计算
人工挖孔墩基础方案
人工挖孔桩计算计算书_20181010_
