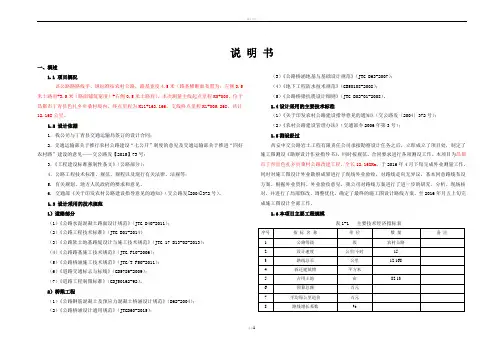

说明书一、概述
1.1 项目概况
务川县大坪镇电厂至官学撤并建制村硬化路是电厂至官学之间重要的通村公路。本项目的建设，对改善沿线居民日常出行和生产生活物资运输条件，促进地方经济的发展，建设社会主义新农村，完善务川县公路网结构，都具有积极的现实意义和深远的社会影响。
该公路路路线平、纵标准按农村公路，路基宽度4.5米（路基横断面布置为：左侧0.5米土路肩+3.5米（路面铺筑宽度）+右侧0.5米土路肩）。本次测量起点里程K0+000，位于务川县大坪镇黄洋村，起点电厂，经陈家山，终点至官学，里程为K7+840.761，共计7.840公里。
1.2 设计依据
1．我公司与务川县交通运输局签订的《务川县大坪镇“十三五”撤并建制村硬化路施工图设计设计合同》；
2．交通运输部关于推行农村公路建设“七公开”制度的意见及交通运输部关于推进“四好农村路”建设的意见——交公路发【2015】73号；
3．《工程建设标准强制性条文》（公路部分）；
4．公路工程技术标准、规范、规程以及现行有关法律、法规等；
5. 有关规划、地方人民政府的要求和意见。
6. 交通部《关于印发农村公路建设指导意见的通知》（交公路发[2004]372号）。
7. 贵州省交通运输厅文件《贵州省通村油路改造工程管理办法（试行）》黔交建设【2011】49号；
8．贵州省交通运输厅文件《关于落实农村公路建设六个同步实施要求的通知》黔交建设【2014】69号；
9．贵州省交通运输厅《贵州省“四在农家——美丽乡村”基础设施建设——小康路工程技术导则（试行）》；
10. 贵州省公路局文件《贵州省“十三五”农村公路前期工作及设计要求》（征求意见稿）；
11.遵义市交通运输局文件《关于遵义市“十三五”撤并建制村硬化路施工图简化设计标准格式的通知》（遵义市发交【2015】141号）。
1.3 设计采用的技术规范
1）道路部分
（1）《公路水泥混凝土路面设计规范》（JTG D40-2011）；
（2）《公路软土地基路堤设计与施工技术规范》（JTG 17 D13-02-2013）；
（3）《公路路基施工技术规范》（JTG F10-2006）；
（4）《公路桥涵施工技术规范》（JTG/T F50-2011）；
（5）《道路交通标志与标线》（GB5786-2009）；
（6）《道路工程制图标准》（GBJ50162-92）。
2）桥梁工程
（1）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（D62-2004）；
（2）《公路桥涵设计通用规范》（JTGD60-2015）；
（3）《公路桥涵地基与基础设计规范》（JTG D63-2007）；
（4）《地下工程防水技术规范》（GB50108-2008）；
（5）《公路桥梁抗震设计细则》（JTG B02-01-2008）。
1.4设计采用的主要技术标准
（1）《关于印发农村公路建设指导意见的通知》（交公路发〔2004〕372号）；
（2）《农村公路建设管理办法》（交通部令2006年第3号）；
（3）《贵州省公路条列》和《贵州省通村油路改造工程管理办法（试行）》（黔交建设〔2011〕49号）；
（4）贵州省交通运输厅《贵州省“四在农家——美丽乡村”基础设施建设——小康路工程技术导则（试行）》；
（5）遵义市交通运输局文件《关于遵义市“十三五”撤并建制村硬化路施工图简化设计标准格式的通知》（遵义市发交【2015】141号）。
1.5测设经过
铁二院成都分院公司承接勘察设计任务之后，立即成立了项目处，制定了施工图测设《勘察设计作业指导书》，同时按规范、合同要求进行各项测设工作。本项目为务川县大坪镇电厂至官学撤并建制村硬化路，全长7.840Km。于2016年3月上旬完成外业测量工作，同时对施工图
设计外业勘察成果进行了现场外业验收，对路线走向无异议，基本同意路线布设方案。根据外业资料、外业验收意见，我公司对路线方案进行了进一步的研究、分析、现场核对，并进行了局部修改、调整优化，确定了最终的施工图设计路线方案。至2016年3月下旬完成施工图设计全部工作。
1.6本项目主要工程规模
表1-1 主要技术经济指标表
序号指标名称单位数量备注
1 公路等级级农村公路
2 设计速度公里/小时15
3 路线总长公里7.840
4 拆迁建筑物平方米
5 占用土地亩
6 预算总额万元
7 平均每公里造价万元
8 路线增长系数%
9 平曲线最小半径米/个
10 最大纵坡%/处
11 路基宽度米 4.5
12 路基挖方数量千立方米14.855
13 路基填方数量千立方米12.612
14 计价土石方数量千立方米23.539
15 平均每公里土石方千立方米 1.895
16 排水及防护工程千立方米 4.447
17 路面千平方米31.111
18 小桥延米/座
19 涵洞米/道20/4
20 平均每公里涵洞数道/公里
21 平面交叉处10
22 交通工程及安全设施公路公里7.840
23 绿化工程公路公里7.840
二、原老路现状描述
务川县电厂至官学通村公路路面为泥结碎石路面，原老路路基宽度在2.5～3.5米之间，现有公路局部地段弯急坡陡，目前道路通行状况较差，通行车辆主要为沿线村民生产生活资料运输用的农用车和出行的小型车辆。
三、路线起讫点、中间控制点、全长
项目起点里程K0+000，里程为K7+840.761，全长7.840公里。
四、路线
4.1、路线布设及主要技术指标采用情况
在路线走廊带内，结合沿线地形、地物、工程地质、水文地质、桥位以及地方道路规划和水利设施、环境保护等诸多因素，进行平、纵、横三面统筹协调，反复优化后确定。
（1）平面设计：
结合现场实际，本着尽量不动原老路线型，合理选择技术标准，避免大填大挖的原则，一般平曲线半径≥15米，回头平曲线半径≥12米（特别困难地段可适当降低标准）。
（2）纵面设计：
根据贵州省交通运输厅文件《贵州省通村油路改造工程管理办法（试行）》黔交建设【2011】49号文件要求，沥青混凝土路面纵坡≤11%，水泥混凝土路面纵坡≤9%，结合现场实际，方便施工，局部地段受地物、地形限制可适当放宽。
本次设计最大纵坡按12%控制，特殊困难路段 (即纵坡≥12%的地段)，主要是受地物、地形限制，根据现场情况，需对纵坡≥12%的路段作路线方案比选表。现场无法改线达标的特殊困难路段，必须采取相应措施，设置橡胶减速带、防撞护栏、标识标牌等安全设施以确保营运安全。纵坡≤5%压纹，不小于3㎜；5%～12%，16㎜钢筋压纹，不小于1㎝，间距不大于10cm。
详见路线方案比选表S5-5。
4.2、安全设施
(1)设计原则
安全设施设计坚持“安全、环保、舒适、和谐”的理念，体现“以人为本、安全至上”的指导思想，以保障交通安全、减少(减轻)各种伤亡事故和财产损失为最高宗旨，应具有完备的、符合实际的规模与水平，同时注意与周边环境相协调。安全设施的设置须处理好与构造物、外场设备之间的位置关系，系统之间应相互协调，相互避让。
(2)设计方案
本项目为四级公路，根据《公路交通安全设施设计细则》JTG/T D81-2006、《公路交通标志
和标线设置规范》JTG D82-2009及《公路工程技术标准》（JTG B01—2014）中相关规定目配置较完善的标志、里程牌、路侧护栏等安全设施。
1）标志
标志的设置统筹考虑，整体布局，标志布设做到连贯性、一致性，给道路使用者提供全面的交通信息。
标志的设置确保行驶安全、快捷、畅通，通过标志的引导，能顺利、快捷地抵达目的地，不致发生错向行驶。
给予道路使用者提供正确、及时、简明的信息，避免提供过多的信息，防止信息过载。
结构设计应充分考虑其承受荷载时的力学性能以满足使用要求。
结构形式的选择兼顾到其对道路美化的作用，达到美观、经济、适用，与道路沿线环境相协调。
考虑到标志坚固耐用，结合实地地形条件，结构型式为单柱式。
本项目设置以下几类反光标志，以便为司乘人员提供准确、及时的行车信息。
公里桩：柱体为白色，村道用黑字，并在公里碑上注明路线编码，详见《安全设施设计图》。公里桩设于公路前进方向的右侧，从起点开始设计，每隔1km设一块。
警告标志：警告车辆、行人注意危险地点的标志。颜色为黄底、黑边、黑图案，边框外缘衬底色为黄色，形状为等边三角形，顶角朝上。设置于距危险点距离为20～50米远处。
禁令标志：禁止或限制车辆、行人交通行为的标志。禁令标志的颜色，除个别标志外，为白底，红圈，红杠，黑图案，边框外缘衬底色为白色。图案压杠。形状为圆形、八角形、顶角向下的等边三角形。设置于禁止地点处。
指示标志：指示车辆、行人行进的标志。颜色为蓝底、白图案，形状分为圆形、长方形和正方形。边框外缘衬底为蓝色，指路标志绿色。设置于指示位置之前适当位置。
指路标志：传递道路方向、地点、距离信息的标志。蓝底白图案，边框外缘衬底色为蓝色。形状为长方形和正方形，标志的汉字采用标准黑体（简体）。汉字高度应为25～30厘米。设置于公路交叉口的适当位置。
交通标志以确保交通畅通和行车安全为目的。结合道路线形、交通状况、沿线设施等情况，根据交通标志的不同种类来设置。以利向道路使用者提供正确的、及时的信息。通过交通标志的引导，顺利、快捷地抵达目的地。交通标志设置进行总体布局，防止出现信息不足或过载的现象。对于个别重要的信息可适当考虑给予重复显示的机会。设置充分考虑道路使用者的特性，即充分考虑在动态条件下发现、判断标志及采取行动的时间和前置距离。标志应设在车辆行进正面方向最容易看见的地方。可根据具体情况设置在道路右侧、左侧或行车道上方。如果同一地点需要设置两种以上标志时，可以安装在一根标志柱上，但最多不宜超过三种以上。避免出现互相矛盾的标志内容。解除限制速度标志、解除禁止超车标志、干路先行标志、停车让行标志、减速让行标志、会车先行标志、会车让行标志要单独设置。标志牌在一根支柱上并设时，应按警告、禁令、指示的顺序，先上后下，先左后右的原则。路侧式标志应尽量减少标志板面对驾驶员的眩光。在装设时，应尽可能与道路中线垂直或成一定角度：禁令或指示标志为0～45℃，指路和警告标志为0～10°。
标志底板可用铝合金板、合成树脂类板材（如塑料、硬质聚氯乙烯板材或玻璃钢等）材料制作。铝合金板材的抗拉强度应不小于289.3MPa，屈服点不小于241.2MPa，延伸率不小于4%～10%。应采用牌号为2024，T4状态的硬铝合金板。大型标志的板面结构，宜采用挤压成型的铝合金板拼装而成。标志板背面可选用美观大方的颜色，铝合金板可采用原色。各种标志立柱的埋设深度，决定于板面承受外力的大小及地基的承载力。一般应浇注混凝土基础。立柱的金属预埋件应进行防腐处理。用于标志面的反光材料按其结构的不同可以分为透镜埋入型、密封胶囊型、微棱镜型等品种，交通标志原则上均应采用工程级反光膜作标志面。
标志底板采用LF2—M铝合金板材，厚度3mm，采用反光膜，标志板背后采用铝合金制滑动槽钢加强，标志板外缘采用卷边90试折二折加固。板面设计标志板配色按照GB5768—2009一般道路标准要求执行。警告标志为黄底、黑边、黑图案。
标志支撑结构防护：抱箍、螺栓组采用热浸镀锌。标志支撑结构除指定使用螺栓连接处以外，其余连接部采用焊接。在标志的安装施工中，应特别注意标志安装的角度及路侧植树树冠对标志的遮挡，应仔细调整以达到最佳的视认、指示效果。
标志板必须满足JT/T279—2004《公路交通标志板》。
2）里程牌
里程碑设置于公路前进方向的右侧，每公里设置一块。其它未尽事宜，请严格按照有关《国标》、《规范》和《规程》执行。
3）护栏
一般情况下，在填方高度大于4m、急弯、陡坡等路段，设置波形梁护栏；在急弯、陡坡等特别危险路段，或存在重大安全隐患的危险路段，设置钢筋混凝土护栏。
一般路段根据实际情况可考虑设置警示墩、警示柱。
五、路基
5.1路基设计原则、路基横断面布置及加宽、超高方案的说明
1、路基设计原则
路基设计以能保证路基稳定、合理、经济为原则，按照《公路工程技术标准》、《公路路基设计规范》、《公路排水设计规范》等有关标准、规范进行设计。设计过程中遵循以下原则：
⑴、外业勘测过程中充分作好调查研究工作，收集项目沿线地质、水文、地形、地貌、气象、地震等相关资料以及历年路况资料和交通量特点等；为内业设计收集好可靠基础资料。
⑵、路基设计过程中根据当地自然条件、工程地质条件，选择适当的路基横断面形式和边坡坡度。在地形陡峻和不良地质地段，不宜破坏天然植被和山体平衡，在狭窄的河谷地段不宜侵占河床，视具体情况设计防护工程。
⑶、兼顾当地农田基本建设的需要做好排水设计。
2、路基横断面布置
本项目按通村公路进行设计，设计速度为15公里/小时，路基宽度为4.5米（特别困难地段可适当降低标准），路面宽度为3.5米，路面为水泥砼路面。路基划分为：0.5米+3.5米+0.5米，路面铺筑宽度为（含加宽部分）满铺。
3、路基超高、加宽方案说明
路基超高根据《公路工程技术标准》（JTG B01-2014）、交通部《关于印发农村公路建设指导意见的通知》(交公路发[2004]372号)进行确定及贵州省公路局文件《贵州省“十三五”农村公路前期工作及设计要求》（征求意见稿）。当平曲线半径小于或等于50米时在曲线上设置超高，最大超高横坡不超过6.0%。超高阀值如下表：
表5.1 超高横坡表
平曲线半径（m）R≤50～30 R＜30～20 R＜20～15 R＜15～12 超高横坡度（%） 3 4 5 6
路基设计标高在路面中心线处，路拱横坡、路肩横坡不设超高时均为2.0%，超高方式采用绕行车道中线旋转，超高时先将外侧车道绕路中线旋转，待达到与内侧车道构成单向横坡后，整个断面一同绕路中线旋转，直至超高横坡度。
当平曲线半径小于或等于60米时，在圆曲线内侧设置加宽，加宽值如下表：
表5.2 加宽值表
平曲线半径（m）
R≤
60～50
R＜
50～40
R＜
40～30
R＜
30～25
R＜
25～20
R＜
20～15
R＜
15～12 路基宽4.5（m）0.2 0.3 0.4 0.5 0.7 0.9 1.1 平曲线超高加宽的过渡设置在圆曲线起终点外过渡段内，若过渡段长度不足则将过渡段部分伸入圆曲线，但伸入圆曲线内长度不得超过过渡段长度的一半。加宽过渡段的设置，应采用在相应的超高、加宽过渡段全长范围内，按其长度成比例增加的方式进行。
5.2 路基设计、施工工艺、参数、材料要求等说明
1、挖方路基设计
路堑边坡形式及坡率根据工程地质与水文地质条件、边坡高度、排水措施、施工方法，并结合自然稳定山坡和人工边坡的调查及力学分析综合确定。当土质边坡高度不超过20米、石质边坡高度不超过30米时边坡坡率按下表确定：
表5.3 土质边坡坡比
土类别边坡坡率
粘土、粉质粘土、塑性指数大于3的粉土1：1
中密以上的中砂、粗砂、砾砂1：1.5 胶结和密实的卵石土、碎石土、圆砾土、角砾土1：0.75 中密的卵石土、碎石土、圆砾土、角砾土1：1
表5.4 石质边坡坡比
边坡岩体类型风化程度
边坡坡率
H＜15M 15≤H＜30M Ⅰ类
未风化、微风化1：0.1～1：0.3 1：0.1～1：0.3
弱风化1：0.1～1：0.3 1：0.3～1：0.5 Ⅱ类
未风化、微风化1：0.1～1：0.3 1：0.3～1：0.5
弱风化1：0.3～1：0.5 1：0.5～1：0.75 Ⅲ类
未风化、微风化1：0.3～1：0.5
弱风化1：0.5～1：0.75
Ⅳ类
弱风化1：0.5～1：1
强风化1：0.75～1：1
2、填方路基设计
填方路基应优先选择级配良好的砂砾类土、粗砾土及石作为填料，填料最大料径应小于150mm。泥炭、淤泥、冻土、有机质土等不得直接用于填筑路堤。填方边坡根据填料种类、边坡
高度、基底工程地质条件确定。路基按土石分层填筑设计（沿老路上低填方按填石路堤设计），填方边坡采用1：1～1：1.5的坡率，填石路堤因粒径大小不一，不利于重型压路机震动压实，压实度难以控制，故填石路堤也一律按土质路堤边坡设计。填方边坡设计时尽量考虑少占耕地和良田，同时兼顾土石方基本平衡。
5.3 路基压实标准与与压实度及填料强度要求的说明
填方路基应分层铺筑，均匀压实，原地表层为耕地或土质松散时应在填筑前碾压密实，压实度（重型）不应小于85%。路基填筑高度小于路床厚度（80厘米）时，基底压实度不应小于路床的压实标准，基底松散土层厚度大于30厘米时，应翻挖再回填分层压实。
鉴于本项目为通村公路，其交通组成为轻、中等交通，路基压实度符合下列要求（重型）：
表5.5 压实度标准
填挖类别路面底面以下深度（m）路基压实度（%）
上路床0～0.3 ≥94
下路床0.3～0.8 ≥94
上路堤0.8～1.5 ≥93
下路堤＞1.5 ≥90
桥涵台背、挡土墙墙背填料，应先用内摩擦角较大的砾类土、砂类土填筑。路基压实度标准应符合上表要求。
路堤填土填料最小强度（CBR）（%）应符合下表要求：
表5.6 路基土最小承载比要求
填挖类别路面底面以下深度（m）填料最小承载比（CBR）（%）
上路床0～0.3 5
下路床0.3～0.8 3
上路堤0.8～1.5 3
下路堤＞1.5 2
5.4 路基支挡、加固及防护工程设计说明
本项目为老路改造公路，为了防止路基病害，保证路基稳定，改善环境，保持生态平衡，根据沿线气候、水文、地形、地质条件及筑路材料的分布情况，主要采用了护肩作圬工防护措施，如需增设挡墙，有关设计及施工注意事项说明如下：
挡土墙：
(1).采用北京理正软件设计研究院研发的理正岩土计算软件进行结构分析计算。
(2).挡土墙基础及墙身采用M7.5砂浆砌片石；M10砂浆勾缝。砌筑石料强度不小于MU30，尽量选用较大的石料砌筑，其厚度不小于15厘米，应敲去其尖锐部分，放置平稳，尽量做到分层错缝搭叠砌筑，石间以小片石及砂浆填塞。
(3).填料φ=40°，地基承载力与标准图要求相同。个别软基地段应采取设置夯填碎石层、基础加深等措施以满足地基承载力要求。
(4).挡墙一般每段长10～15米，段与段之间设置伸缩缝或沉降缝(也可根据地形变化来设置)。缝宽2～3厘米，自墙顶贯通到基底。渗水量大的地段，则宜用沥青麻絮、沥青竹绒等具有弹性的材料，沿墙的内、外、顶三侧填塞，填塞的深度约15厘米即可。
(5).在墙身适当高度设置泄水孔，泄水孔尺寸为10×10厘米的方孔。孔眼间距一般为2～3米，上下排交错设置，下排泄水孔应高出地面或边沟内水位0.3米。下排泄水孔进水口的底部应铺设30厘米厚的粘土层，并夯实，以防水分渗入基础，并且在进水口周围还应用具有反滤作用的粗粒料覆盖，以免孔道阻塞。
(6).为保证挡土墙在施工过程中自身的稳定，当圬工强度达到设计强度的70％时，必须进行部分墙背回填土的填筑。当填料为土质时应分层填筑夯实，当填料为石质时也应分层填筑，层面要铺平，并用小石块将空隙塞实，然后才能填第二层，注意墙身不要受到夯击的影响，墙身仰斜且较高时，可视施工条件沿墙高分段进行砌筑回填。不合要求的填料如细砂、粉砂、白垩土、肥粘土、盐碱土、腐植土、膨胀土、淤泥等均不可作为填料。在墙背还应填筑厚0.30～0.50米的石碴。
(7).当地面横坡陡于1：5时，在墙后填筑填料之前应按规定将原地面挖成台阶和进行必要处理。挡土墙基础施工完毕后，土质基坑未砌筑部分应用粘性土回填夯实以免积水软化墙基。
(8).基础位于稳定斜坡地面上时，前趾埋入深度和距地表的水平距离应满足下表要求：
表6.1 斜坡地面基础埋置条件
岩层种类h(米) L(米) 示意图
硬质岩石0.60 ≥1.5
软质岩石 1.00 ≥2.0
土层≥1.00 ≥2.5
(9).在松软地层、坍方或坡积层地段，基坑不宜全段开挖，以免挡墙在砌筑过程中发生坍滑；宜采用跳槽开挖的方法。基坑开挖后，若发现地基与设计情况有出入，应按实际情况调整设计。
护肩墙：
护肩墙设置于路基边缘填方高度小于或等于2.0米的地段。护肩墙砌筑材料以及伸缩缝、泄水孔的设置与挡墙相同，在此不作重复说明。
5.5 路基、路面排水系统设计说明
路基、路面排水设计中充分考虑到综合规划、合理布局、并与沿线排灌系统相协调。注意保护环境，防止水土流失和污染水源。结合路线地形、地质、水文以及投资综合选择排水方式和边沟形式。本项目的排水设计主要是路面排水，排水组成由路拱横坡、路肩横坡、边沟排水组成。
边沟沟底纵坡一般情况与路线纵坡一致，并不得小于0.3%，在设置超高后外侧边沟沟底纵坡在施工时应进行适当调整（水沟加深处理）。在边沟有可能发生冲刷的地段作了圬工防护设计。
5.6 取土、弃土设计方案、环保及节约用地措施
本项目挖石方7229立方米，挖土方7626立方米，弃方13048立方米；沿线荒山多，项目弃方少，故本项目未考虑弃土场。
本项目在布线时就充分考虑到了环保和节约用地的要求，对植被好以及良田好土路段进行避让，不得已通过时采取防护工程等措施以减少用地和对环境破坏，同时为了节约用地并根据《路线设计规范》相关规定，公路用地范围为路堤两侧排水沟外边缘（无排水沟时为路堤或护坡道坡脚）以外，或路堑坡顶截水沟外边缘（无截水沟为坡顶）以外1.0米的土地为公路用地范围。
5.7 路面结构设计、材料要求、混合料要求、级配组成及施工要求
根据《公路路面设计规范》的要求，结合本项目的功能定位，路面采用水泥砼路面（弹石路面）进行设计。
（1）水泥砼路面：
路面结构组合根据《公路水泥混凝土路面设计规范》（JTG D40-2011）、相关文件要求并结合本项目的实际情况，并依据路线路基土组、路线工程地质情况、水文地质等因素分析确定路面结构。
根据原有道路交通量确定的交通等级，路面结构层为：
面层——16cm水泥砼
基层——8cm填隙碎石
混凝土弯拉强度（抗折强度）标准值为4.0Mpa。
设计基准期：10年。
路面铺筑宽度为3.5m（不含加宽部分）。
填隙碎石基层：
①、填隙碎石由单一的粗碎石和石屑组成，碎石最大粒径不应超过63mm。粗碎石的压碎值应不大于30%。
②、填隙碎石可用干法施工，也可用湿法施工，应采用振动轮每米宽质量不小于1.8t的振动压路机进行碾压。填料应填满粗碎石层内部的全部孔隙。碾压后，表面碎石间的孔隙应填满，但不得使填缝料覆盖粗集料而自成一层，表面应看得见粗集料。碾压后，固体体积率应不小于83%。
表如下：
分类粗砂中砂
通过筛孔的
质量百分率%
筛孔尺寸(mm)
9.5 100 100
4.75 90-100 90-100
2.36 65-95 75-100
1.18 35-65 50-90
0.6 15-29 30-59
0.3 5-20 8-30
0.15 0-10 0-10
0.075 0-5 0-5
细度模数 3.7-3.1 3.0-2.3 1）材料要求：级配碎石基层宜采用几种粒径不同的碎石和石屑掺配拌制而成，其颗粒组成和塑性指数应满足下表要求；石屑或其他细集料可以使用一般碎石场的细筛余料，
或专门轧制的细碎石集料。也可以使用天然砂砾或粗砂代替石屑，天然砂砾的颗粒
尺寸应该合适，必要时应筛除其中的超尺寸颗粒，天然砂砾或粗砂应有较好的级配。
级配碎石基层颗粒组成范围
层位
通过下列方孔筛(mm)的质量百分率（%）
液限
(%)
塑性
指数
(%) 37.5 31.5 19 9.5 4.75 2.36 0.6 0.075
基层100 90-100 73-88 49-69 29-54 17-37 8-20 0-7 ＜28 ＜9 （2）级配碎石基层采用路拌法施工
a、备料：采用几种不同粒径的碎石和石屑组成级配，计算各不同粒径碎石和石屑的配合比。根据基层的宽度、厚度及规定的压实干密度和配合比计算需要的各粒径碎石和石屑的数量，并计算每车料的堆放距离。碎石的含水量较最佳含水量宜大1%左右。
b、运输和摊铺：运输集料应控制每车料的数量基本相等，并按与料场由远到近卸料，卸料距离严格掌握，避免料不够或过多，并且每隔一定距离留一缺口。事先通过试验及人机摊铺方式确定松铺厚度，使用人工或平地机等摊铺机械全幅摊铺，表面应平整，并具有规定的路拱。检查松铺厚度，进行必要的减料或补料工作。
c、拌和及整形：使用平地机或其他拌和机械进行拌和，翻拌5～6遍，使石屑均匀分布于碎石料中，再将拌和均匀的混合料按规定的路拱进行整平、整形。
d、碾压：整形后，控制混合料的含水量等于或约大于最佳含水量时，立即用三轮压路机或振动压路机进行碾压。一般需碾压6～8遍，直到达到要求的密实度为止，应使表面无明显轮迹。
e、横缝的处理：两作业段的衔接处，应搭接拌和。第一段拌和后，留5～8m不进行碾压，第二段施工时，前段留下未压部分与第二段一起拌和整平后进行碾压。
f、纵缝的处理：应避免纵向接缝。必须分幅铺筑时，纵缝应搭接拌和。前一幅全宽碾压密实，后一幅拌和时，应将相邻的前幅边部约30cm搭接拌和，整平后一起碾压密实。
六、桥梁、涵洞
6.1、桥涵设计原则
(1)、桥涵总体设置原则上不降低原有河道、沟渠功能，尽量不破坏原有水系和排灌网络，满足水利配套和农灌的需要。
(2)、桥位选择原则上服从路线走向，结合桥位处水文、地形、地质、农田水利等条件，尽量注意桥路配合，并与景观协调。大桥桥位应选在河道顺直，河床地质良好，河槽能通过设计流量的河段。
(3)、跨径小于或等于50m时应尽量采用标准跨径。
(4)、涵洞按沿线路基、路面排水及农业灌溉的需要结合地形综合考虑。涵洞采用标准跨径，盖板涵的标准跨径(净跨径)不宜小于1.0m，圆管涵一般用于农业灌溉，结合本项目的功能，其直径(内径)按0.75m考虑。
6.2、设计标准
(1)、汽车荷载等级：公路—II级。
(2)、设计洪水频率：大桥、中桥为1/50，小桥1/25、涵洞：不作规定。
6.3、项目沿线桥梁、涵洞分布情况
6.3.1 项目桥梁
本项目无桥梁。
6.3.2 项目涵洞
本项目共有接长涵洞20m/4道。
七、隧道
本项目无隧道工程。
八、路线交叉
8.1、设计原则
本项目段路线均与地方通村道路相交，考虑以平面交叉为主，能更好的带动公路横向的发展，促进地区经济发展。
根据交通量的情况，平交主要采用渠化交通和加铺转角形式。
平面交叉应优先保证主要公路的通畅，以左转弯、右转弯和直行等不同方向的设计小时交通量为基本依据，并结合地形、用地条件和投资等因素确定，合理选择交叉形式。
项目各路段与农村串户路相交时，应保证项目建成后与其平交，如有高程差较大的情况，应对等外级道路进行改建，保证道路交叉平顺。
8.2、路线交叉的分布及设置概况
项目总共设平面搭接10处。
九、交通工程及沿线设施
本项目无交通工程。
十、环境保护与景观设计
项目在施工过程中，存在短期污染。其污染源来自拌和，运输车辆，施工机械。施工中特别注意将拌和场设置在远离居民区的地方，应合理安排施工人员的劳动保护。为美化路容，改
善行车条件，增加在途人员舒适感，保护路基边坡，减少粉尘污染。为贯彻落实贵州省人民政府实施“四在农家·美丽乡村”基础设施建设——小康路行动计划，宜在公路沿线宜林路段两侧栽植行道树。
十一、其他工程
项目其他工程。
十二、施工方案
12.1、施工期限的总体安排
本项目确保整个项目在11个月的工期内顺利完工。
12.2、施工方案的选择和措施
1）、由于本项目路线里程短，路基施工应避开雨季。
2）、旱季施工由于各种有利条件，应抓紧路基施工，路基要逐段成型，及时修整路槽，同时，要抓好垫层的材料准备工作，路槽成型即开始铺筑垫层以保证开放交通道路的畅通和安全。
3)由于项目为改造项目，因此，项目不再考虑施工便道。
十三、设计预算
详见预算说明。
十四、其他
本说明中未尽事宜请严格按照现行相关标准及规范执行。
软件详细设计说明书 v1.0 200X年月XX日 修订历史记录
编制 审查 审核 批准 文档评审负责人：参加评审人员：
目录 1引言 (4) 1.1编写目的 (4) 1.2背景 (4) 1.3定义 (4) 1.4设计依据 (4) 2软件系统结构 (4) 2.1功能需求 (4) 2.2子模块划分 (4) 2.3子模块间关系 (4) 3公共数据结构 (4) 4程序设计说明 (5) 4.1程序1设计说明 (5) 4.1.1程序描述 (5) 4.1.2功能 (5) 4.1.3性能 (5) 4.1.4输入 (5) 4.1.5输出 (5) 4.1.6算法 (5) 4.1.7流程 (5) 4.2程序2设计说明 (5) 5模块重用说明 (5)
1引言 1.1编写目的 〖说明编写这份软件详细设计说明书的目的〗 1.2背景 〖说明待开发软件（子）系统的名称和此软件（子）系统所属大系统的名称； 说明任务的来源（开发背景和市场背景）等；该软件（子）系统与大系统中其他子系统的关系。〗 1.3定义 〖列出本文档中所用到的专门术语的定义和缩写词的原意〗 1.4设计依据 〖列出本文档所引用的有关设计依据（标题、文件编号、版本号、作者、发布日期、出版单位），包括本项目内部已编写的有效文档、出版刊物和国家标准或规范〗2软件系统结构 2.1功能需求 2.2子模块划分 〖说明本软件系统(或模块)的实现，即其内部的子模块划分（给出程序的名称和标识符）。建议以图形说明。〗 1.XXXXXXXX 2.XXXXXXXX 3.XXXXXXXX 4.XXXXXXXX 5.XXXXXXXX 6.XXXXXXXX 2.3子模块间关系 〖说明各子模块间的控制、顺序等耦合关系。〗 3公共数据结构 〖给出本软件系统使用的每一个公共数据结构的类型定义、存储方式，公共数据结构内各元素项的类型定义、初始取值、可能取值的范围及相应的物理含义。建议以类似Ｃ语言的数据说明格式来描述。〗
说明书一、概述 1.1 项目概况 务川县大坪镇电厂至官学撤并建制村硬化路是电厂至官学之间重要的通村公路。本项目的建设，对改善沿线居民日常出行和生产生活物资运输条件，促进地方经济的发展，建设社会主义新农村，完善务川县公路网结构，都具有积极的现实意义和深远的社会影响。 该公路路路线平、纵标准按农村公路，路基宽度4.5米（路基横断面布置为：左侧0.5米土路肩+3.5米（路面铺筑宽度）+右侧0.5米土路肩）。本次测量起点里程K0+000，位于务川县大坪镇黄洋村，起点电厂，经陈家山，终点至官学，里程为K7+840.761，共计7.840公里。 1.2 设计依据 1．我公司与务川县交通运输局签订的《务川县大坪镇“十三五”撤并建制村硬化路施工图设计设计合同》； 2．交通运输部关于推行农村公路建设“七公开”制度的意见及交通运输部关于推进“四好农村路”建设的意见——交公路发【2015】73号； 3．《工程建设标准强制性条文》（公路部分）； 4．公路工程技术标准、规范、规程以及现行有关法律、法规等； 5. 有关规划、地方人民政府的要求和意见。 6. 交通部《关于印发农村公路建设指导意见的通知》（交公路发[2004]372号）。 7. 贵州省交通运输厅文件《贵州省通村油路改造工程管理办法（试行）》黔交建设【2011】49号； 8．贵州省交通运输厅文件《关于落实农村公路建设六个同步实施要求的通知》黔交建设【2014】69号； 9．贵州省交通运输厅《贵州省“四在农家——美丽乡村”基础设施建设——小康路工程技术导则（试行）》； 10. 贵州省公路局文件《贵州省“十三五”农村公路前期工作及设计要求》（征求意见稿）； 11.遵义市交通运输局文件《关于遵义市“十三五”撤并建制村硬化路施工图简化设计标准格式的通知》（遵义市发交【2015】141号）。 1.3 设计采用的技术规范 1）道路部分 （1）《公路水泥混凝土路面设计规范》（JTG D40-2011）； （2）《公路软土地基路堤设计与施工技术规范》（JTG 17 D13-02-2013）； （3）《公路路基施工技术规范》（JTG F10-2006）； （4）《公路桥涵施工技术规范》（JTG/T F50-2011）； （5）《道路交通标志与标线》（GB5786-2009）； （6）《道路工程制图标准》（GBJ50162-92）。 2）桥梁工程 （1）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（D62-2004）； （2）《公路桥涵设计通用规范》（JTGD60-2015）； （3）《公路桥涵地基与基础设计规范》（JTG D63-2007）； （4）《地下工程防水技术规范》（GB50108-2008）； （5）《公路桥梁抗震设计细则》（JTG B02-01-2008）。 1.4设计采用的主要技术标准 （1）《关于印发农村公路建设指导意见的通知》（交公路发〔2004〕372号）； （2）《农村公路建设管理办法》（交通部令2006年第3号）； （3）《贵州省公路条列》和《贵州省通村油路改造工程管理办法（试行）》（黔交建设〔2011〕49号）； （4）贵州省交通运输厅《贵州省“四在农家——美丽乡村”基础设施建设——小康路工程技术导则（试行）》； （5）遵义市交通运输局文件《关于遵义市“十三五”撤并建制村硬化路施工图简化设计标准格式的通知》（遵义市发交【2015】141号）。 1.5测设经过 铁二院成都分院公司承接勘察设计任务之后，立即成立了项目处，制定了施工图测设《勘察设计作业指导书》，同时按规范、合同要求进行各项测设工作。本项目为务川县大坪镇电厂至官学撤并建制村硬化路，全长7.840Km。于2016年3月上旬完成外业测量工作，同时对施工图
设计说明书 -年产8万吨小麦啤酒工厂工艺设计说明书 学院: 专业：生物工程 姓名： 学号： 日期：2013年9月18日
年产8万吨小麦啤酒工厂工艺设计说明书 摘要 本次设计的目的是设计一个年产80 000t的小麦啤酒工厂，设计的内容包括工厂选址和工厂平面设计，设计成果为小麦啤酒厂选址和总平面设计，以及生产过程中的物料衡算和生产工艺。 关键词：小麦啤酒工艺设计工艺流程 目录 第一章绪论 (3) 1.1 前言 (3) 1.2 小麦啤酒的应用 (3) 1.3 小麦啤酒的生产方法 (3) 第二章小麦啤酒工艺设计 (4) 2.1 原料的预处理 (5) 2.2 主要工艺 (5) 第三章工艺计算 (7) 3.1 生产指标 (7) 3.2 反应方程式 (7) 3.3 物料衡算 (8) 第四章工厂总平面设计 (11)
4.1 工厂选址 (11) 4.2 总平面设计 (11) 4.3 设计评估 (12) 总结 (13) 参考文献 (14) 附件 (15) 第一章绪论 1.1 前言 小麦啤酒是指以小麦为全部或者大部分原料所生产的一类啤酒，小麦麦芽和大麦麦芽相比具有较高的蛋白质含量，从而具有很好的泡持力。小麦啤酒以其特殊的小麦芽香气，风味上较普通大麦啤酒有显著特点,深受消费者的青睐。 兰考县位处中原腹地，耕地面积95万亩，小麦年产量约57万吨，大米种植面积也很大。而且当地濒临黄河，水资源丰富，这对啤酒厂的建立有很大好处。 1.2 小麦啤酒的应用 啤酒是一种含有营养成分（碳水化合物、蛋白质、维生素、矿物质）且平
衡性良好的饮料。其特点为：所含蛋白质中人体必须的氨基酸占12-22%、含有多种维生素及矿物质。 啤酒具有利尿作用、促进胃液分泌、缓解紧张作用及治疗结石作用。适当饮用啤酒可以提高肝脏解毒作用，对冠心病、高血压、糖尿病血脉不畅、便泌均有一定疗效。啤酒中还含有钙、磷、钾、钠、镁等无机盐和微量元素。啤酒中约含有17种氨基酸，8种必须氨基酸。 啤酒中含有这麽多营养物质，又都溶解于液体中，容易被人体吸收，所以被称为“液体面包”是当之无愧的。但是，饮用啤酒一定要注意适度，过量的饮用啤酒只会对身体造成伤害。 1.3 小麦啤酒的生产方法 国外啤酒主要采用以下方法生产： 1.3.1 上面发酵型属于传统的爱尔啤酒生产方法，用小麦麦芽为原料，按一定的糖化工艺制成麦汁，在较高的温度下接种上面酵母进行发酵，发酵结束后用撇沫法回收酵母，经适当时间的后熟及贮酒制成，具有爱尔啤酒典型的风味。 1.3.2 下面发酵型这是国内使用较多的一种发酵方式。采用下面酵母、低温发酵，既有下面发酵啤酒的风味，又有小麦啤酒的典型香味，酯香适中，口感醇厚，酸味较轻。 1.3.3 混合发酵型同时使用两种酵母（上面酵母和下面酵母）进行发酵，先添加上面酵母，在较高的温度条件下进行主发酵，达到一定的发酵度后，回收酵母。然后转入贮酒罐，同时添加下面酵母进行后发酵，经过适当时间的后熟处理即可。 1.3.4 阶段发酵型类似于混合发酵型，即以小麦麦芽制成的麦汁在较高的温度下添加上面酵母进行上面发酵，待发酵结束后用酵母离心分离机分离掉上面酵
现代简约风格居家设计说明 现代简约风格设计定位：家是心灵的港湾。随着人们在旅游中感受到简约的魅力，“简约但并不简单的装饰风格”。当疲惫的身心对家的依恋越发强烈，人们想要的是轻松、自由的环境，“现代简约风格”自然就成为家居设计的一种风尚。注重大小色块间的组合，地域性的后期配饰融入设计风格之中。简约，不简单走进现代简约风格家居。现代人面临着城市的喧嚣和污染，激烈的竞争压力，还有忙碌的工作和紧张的生活。因而，更加向往清新自然、随意的居室环境。越来越多的都市人开始摒弃繁缛豪华的装修，力求拥有一种自然简约的居室空间。此居室整体采用中性色调，稳重，大气，却又不失品位，有令人眼前一亮的感觉。最重要的是强调功能性设计，线条简约流畅，色彩对比强烈，这是现代风格家具的特点。此外，大量使用茶镜、条纹壁纸等材料作为辅材，也是现代风格家居风格的主要装修材料，能给人带来现代、时尚，大气的感觉。 简约不等于简单，它是经过深思熟虑后经过创新得出的设计和思路的延展，不是简单的“堆砌”和平淡的“摆放”，不像有些设计师粗浅的理解的“直白”，比如床头背景设计有些简约到只有一个十字挂件，但是它凝结着设计师的独具匠心，既美观又实用. 现在家庭的简约不只是说装修，还反映在家居配饰上的简约，比如不大的屋子，就没有必要为了显得“阔绰”而购置体积较大的物品，相反应该就生活所必需的东西才买，而且以不占面积、折叠、多功能等为主。试想：昂贵的价格寸土寸金的价格买的屋子让个“破家具”给挤的没了“空间”，那我们作为“主人”生 活的惬意从何而来，能“简约”吗？ 修的简约一定要从务实出发，切忌盲目跟风而不考虑其他的因素。简约的背后也体现一种现代“消费观”。即注重生活品位、注重健康时尚、注重合理节约科学消费。其实，有些装修的“风格”是完全没有必要的，而且要的越多，带来的“隐患”越多。比如，近几年的儿童患白血病以及其他因环境外部因素致病的案例时有发生，很多确实是与不合理、不科学的装修有关的。所以， 提倡简约的“消费观”。 简约主义源于20世纪初期的西方现代主义。简约风格的特色是将设计的元素、色彩、照明、原材料简化到最少的程度，但对色彩、材料的质感要求很高。因此，简约的空间设计通常非常含 蓄，往往能达到以少胜多、以简胜繁的效果. 以简洁的表现形式来满足人们对空间环境那种感性的、本能的和理性的需求，这是当今国际社会流行的设计风格——简洁明快的简约主义。而现代人快节奏、高频率、满负荷，已让人到了无可复加的接受地步。人们在这日趋繁忙的生活中，渴望得到一种能彻底放松、以简洁和纯净来调节转换精神的空间，这是人们在互补意识支配下，所产生的亟欲摆脱繁琐、复杂、追求简单和 自然的心理。 简约主义源于20世纪初期的西方现代主义。简约风格的特色是将设计的元素、色彩、照明、原材料简化到最少的程度，但对色彩、材料的质感要求很高。因此，简约的空间设计通常非常含 蓄，往往能达到以少胜多、以简胜繁的效果. 以简洁的表现形式来满足人们对空间环境那种感性的、本能的和理性的需求，这是当今国际社会流行的设计风格——简洁明快的简约主义。而现代人快节奏、高频率、满负荷，已让人到了无可复加的接受地步。人们在这日趋繁忙的生活中，渴望得到一种能彻底放松、以简洁和纯净来调节转换精神的空间，这是人们在互补意识支配下，所产生的亟欲摆脱繁琐、复杂、追求简单和自然的心理。在家具配置上,白亮光系列家具,独特的光泽使家具倍感时尚,具有舒适与美观并存的 享受。在配饰上,延续了黑白灰的主色调以简洁的造型、完美的细节,营造出时尚前卫的感觉。 不论是卧室还是客厅,本设计都集中体现了这一点,同时也满足了业主的要求,避免了白色的木地板带来的不便。现代简约中离不开金属灯罩、玻璃灯、高纯度色彩、线条简洁的家具、到位的软装。。电视背景墙上的软包,实惠又大方,同时不失时尚, 是不错的选择. 本设计中在简约的同时又 辅以混搭给空间注入新的元素富有趣味性。希望可以让业主在忙碌工作了一天回到家里能够
修订记录
目录 第一章概述........................................................................... 错误!未定义书签。 1.1.应用模块的目的....................................................... 错误!未定义书签。 1.2.应用模块总体描述................................................... 错误!未定义书签。 1.3.应用模块接口描述................................................... 错误!未定义书签。 1.4.假设条件................................................................... 错误!未定义书签。第二章设计模式（Design pattern） ................................... 错误!未定义书签。第三章类设计....................................................................... 错误!未定义书签。 3.1.分块类图................................................................... 错误!未定义书签。 <类图1> ............................................................ 错误!未定义书签。 <类图n> ............................................................ 错误!未定义书签。 3.2.整体继承关系........................................................... 错误!未定义书签。 3.3.类描述....................................................................... 错误!未定义书签。 <类名1> Class Description............................. 错误!未定义书签。 <类名n> Class Description............................. 错误!未定义书签。第四章交互图....................................................................... 错误!未定义书签。 4.1.<情景编号1: 情景名称> ........................................ 错误!未定义书签。 交互图................................................................ 错误!未定义书签。 例外情况及条件................................................ 错误!未定义书签。 4.2.<情景编号n: 情景名称> ........................................ 错误!未定义书签。第五章状态图....................................................................... 错误!未定义书签。 5.1.<状态图编号1:状态图名称> .................................. 错误!未定义书签。 5.2.<状态图编号n:状态图名称> .................................. 错误!未定义书签。第六章时序流程图............................................................... 错误!未定义书签。第七章用户界面设计说明................................................... 错误!未定义书签。 7.1.用户界面关系........................................................... 错误!未定义书签。 7.2.用户界面具体描述................................................... 错误!未定义书签。 <界面编号1:界面名称〉 ................................. 错误!未定义书签。 <界面编号N:界面名称〉 ................................ 错误!未定义书签。
修订历史记录 【模板使用必读：模板内容和页眉中【】包含内容为指导性的待替换文字，请在使用中替换为具体内容，或删除。文件提交时不得再含有这些内容。】
目录 1引言 (4) 1.1编写目的 (4) 1.2背景 (4) 1.3术语与缩写解释 (4) 1.4参考资料 (4) 2模块命名规则 (4) 3程序系统的组织结构 (5) 3.1子系统划分 (5) 3.2模块划分 (5) 3.3程序与功能需求、系统模块间的关系 (5) 4程序1（标识符）设计说明 (5) 4.1程序描述 (5) 4.2功能 (6) 4.3性能 (6) 4.4输人项 (6) 4.5输出项 (6) 4.6算法 (6) 4.7流程逻辑 (6) 4.8接口 (6) 4.9存储分配 (7) 4.10注释设计 (7) 4.11限制条件 (7) 4.12尚未解决的问题 (7) 5程序2（标识符）设计说明 (7)
引言 编写目的 【给出项目详细设计说明书的编写目的，同时指明读者对象。】 背景 【说明： a．待开发软件系统的名称； b.本项目的任务提出者、开发者、用户和运行该程序系统的计算中心。】 术语与缩写解释 【列出本文件中用到的专门术语的定义和外文首字母缩写的原词组。】 参考资料 【提示：可包括：（1）本项目经核准的计划任务书、需求规格说明书、合同、项目设计概要说明书或上级机关的批文；（2）本文档所引用的资料、规范等，列出这些资料的作者、标题、编号、发表日期、出版单位或资料来源。】
模块命名规则 【确定本软件的模块命名规则，例如类、函数、变量等，确保设计文档的风格保持一致。可以从机构的编码规范中摘取或引用。】 程序系统的组织结构 【用一系列图表列出本程序系统内的每个程序（包括每个模块和子程序）的名称、标识符和它们之间的层次结构关系。】 子系统划分 模块划分 程序与功能需求、系统模块间的关系 程序1（标识符）设计说明 【从本章开始，逐个地给出各个层次中的每个程序的设计考虑。以下给出的提纲是针对一般情况的。对于一个具体的模块，尤其是层次比较低的模块或子程序，其很多条目的内容往往与它所隶属的上一层模块的对应条目的内容相同，在这种情况下，只要简单地说明这一点即
说明书目录第一章总论 第一节设计依据和范围 第二节设计原则 第三节建筑规模和产品方案 第四节项目进度建议 第五节主要原辅料供应情况 第六节厂址概述 第七节公用工程和辅助工程 第二章总平面布置及运输 第一节总平面布置 第二节工厂运输 第三章劳动定员 第四章车间工艺 第一节工艺流程及相关工艺参数 第二节物料衡算 第三节车间设备选型配套明细表 第五章管道设计 第一节管道计算与选用 第二节管道附件与选用 第三节管路布置 第六章项目经济分析 第一节产品成本与售价 第二节经济效益 第三节投资回收期
第一章总论 第一节设计依据和范围 一、设计依据 设计依据食品工厂建设的国家标准，拟建工厂所在地理位置、地势环境、水源充足、原料来源，交通运输、消费市场等进行设计。工厂的设计符合经济建设的总原则、长远规划和地区发展，符合各行业开发发展政策，同时也符合本行业的法规政策。 二、建筑制图标准 建筑制图标准符合中华人民共和国建设部颁布的 《房屋建筑制图统一标准》GB/T 50001-2001、 《总图制图标准》GB/T 50103-2001、 《建筑制图标准》GB/T 50104-2001、 《建筑结构制图标准》GB/T 50105-2001、 《给水排水制图标准》GB/T 50106-2001 《暖通空调制图标准》GB/T 50114 《建筑中水设计规范》GB50336—2002 三、生产用水 工厂应有足够的生产用水，水压和水温均应满足生产需要;水质应符合GB5749的规定。如需配备贮水设施，应有防污染措施，并定期清洗、消毒。 非饮用水不与产品接触的冷却用水、制冷用水、消防用水、蒸汽用水等必须用单独管道输送，不得与生产(饮用)用水系统交叉连接，或倒吸入生产用水系统中。这些管道应有明显的颜色区别。 蒸汽用水直接或间接用于加工产品的蒸汽用水，不得含有影响人体健康或污染产品的物质。 四．厂区道路 厂区路面应坚硬(如混凝土或沥青路面)无积水。停车场及其他场地的地面为混凝土。其他地带应绿化，应有良好的排水系统。
毕业论文（设计）论文题目多功能实木家具设计说明 （英文） Multifunctional solid wood furniture design description 学院设计学院 专业艺术设计（工业产品造型设计）
目录 一、市场调研 (1) （一）产品定义 (1) （二）市场类型 (1) （三）产品特点 (1) （四）适用人群 (1) （五）材质特点 (1) （六）调研小结 (1) 二、设计定位 (2) （一）适用人群 (2) （二）使用环境 (2) （三）功能需求 (2) （四）心理需求 (2) 三、设计主题 (2) （一）设计主题 (2) （二）设计目的 (3) （三）设计理念 (3) 四、设计创意及作品分析 (3) （一）造型推敲过程 (3) （二）设计细节 (4) 五、设计总结 (8) 六、致谢 (8)
多功能实木家具柜设计说明 学生：熊楚飞设计学院艺术设计（工业产品造型设计） 指导老师：艾青设计学院 一、市场调研 （一）产品定义 多功能家具的定义是一种在具备传统家具单一功能的基础上，实现多种其它新增功能的现代家具类产品，是对家具的再设计。 （二）市场类型 参照家具行业标准，可以将多功能家具按其初始功能分为六类：床榻类、椅凳类、箱柜类、桌案类、框架类和门屏类。 (三) 产品特点 一物多用、网络技术的应用、新材料的选用、精密的可变式结构。 (四) 适用人群 适合年轻人，中低档消费者，小户型家庭。 （五）材质特点 基本采用新材料或新旧结合，例如纳米材料，不仅防潮、隔菌、还具备超强柔韧性，形状记忆合金变形后在一定温度、酸碱度条件下能恢复原有形状；复合材料的强度、刚度往往数倍于相同体积、形状的原组成材料，感光、感压、感酸碱材料可以做传感器；玻璃、纸质等材料节能环保，新旧结合的材料有实木和金属，玻璃和亚克力板。 （六）调研小结 通过此次调研，我发现现在的人们更加喜欢追求个性化，差异化，人性化，家具设计不仅仅是功能上的设计，而是设计一种新的生活方式，生活态度，生活趋势，同时，还要追求用户体验，是消费者感受到设计上的特点，现代家具正朝着多功能，个性化，舒适性的方向发展，综上所述，家具设计风格不断革新，功能不断更新，技术不断创新，这是一种趋势，也是我设计这款多功能家具柜所要表现的
（项目名称）详细设计说明书 文件版本 编写日期 发布日期
文件修改记录 修改日期版本号变化状态修改内容修改人 *变化状态：C――创建，A——增加，M——修改，D——删除 文档审批信息 版本号提交人批准人批准日期发布日期备注
目录 1引言 (1) 1.1编写目的 (1) 1.2适用范围 (1) 1.3术语和缩写 (1) 1.4参考资料 (1) 2概述 (1) 2.1系统概述 (1) 2.2系统功能定义 (1) 3总体结构说明 (1) 3.1系统结构 (1) 3.1.1系统内外部关系图 (1) 3.1.2功能模块简要说明 (1) 3.1.3依赖的外部接口 (1) 3.1.4对外提供的接口 (1) 3.2模块程序构件结构图 (1) 4数据模型（Data Model）设计 (2) 4.1逻辑实体模型 (2) 4.1.1实体模型1 (2) 4.1.2实体模型2 (3) 4.2表结构（物理设计） (3) 4.2.1表汇总 (3) 4.2.2表1 (3) 4.2.3表2 (3) 4.3视图列表 (4) 5功能实现说明 (4) 5.1数据流类模块 (4) 5.1.1数据流程图 (4) 5.1.2实现说明 (4) 5.1.3程序设计 (4) 5.2业务处理类模块 (5) 5.2.1Object Model设计 (5)
5.2.2程序设计 (5) 6界面实现说明 (5) 6.1模块1 (5) 6.1.1总体界面结构（业务操作区）说明 (5) 6.1.2功能点1界面结构说明 (5) 6.1.3功能点2界面结构说明 (5) 6.2模块2 (6) 6.2.1总体界面结构（业务操作区）说明 (6) 6.2.2功能点1界面结构说明 (6) 6.2.3功能点2界面结构说明 (6)
实用文案
修订记录
目录 第一章概述 (5) 1.1.应用模块的目的 (5) 1.2.应用模块总体描述 (5) 1.3.应用模块接口描述 (5) 1.4.假设条件 (5) 第二章设计模式（Design pattern） (6) 第三章类设计 (7) 3.1.分块类图 (8) 3.1.1.<类图1> 8 3.1.2.<类图n> 8 3.2.整体继承关系 (8) 3.3.类描述 (9) 3.3.1.<类名1> Class Description 9 3.3.2.<类名n> Class Description 10 第四章交互图 (12) 4.1.<情景编号1: 情景名称> (12) 4.1.1.交互图 12 4.1.2.例外情况及条件 13 4.2.<情景编号n: 情景名称> (13) 第五章状态图 (14) 5.1.<状态图编号1:状态图名称> (14)
5.2.<状态图编号n:状态图名称> (15) 第六章时序流程图 (16) 第七章用户界面设计说明 (18) 7.1.用户界面关系 (18) 7.2.用户界面具体描述 (18) 7.2.1.<界面编号1:界面名称〉 18 7.2.2.<界面编号N:界面名称〉 19 第八章测试考虑 (20) 第九章附录 (21) 9.1.附录A 代码举例 (21) 9.2.附录B 设计问题 (21) 9.2.1.<设计问题1> 21 9.2.2.<设计问题n> 21
第一章概述 1.1.应用模块的目的 请明确客户建立应用模块的目的。 1.2.应用模块总体描述 描述应用模块的总体功能。 1.3.应用模块接口描述 简要描述本应用模块的公共接口，具体接口会在相应的类中进行具体描述。建议采用列表的方式。 1.4.假设条件 列出在问题领域，项目方案及其它影响系统设计的可能方面内，应当成立的假设条件。包括系统的约束条件和应遵循的标准。
食品工厂设计报告 项目：都江堰乳品厂 学生姓名 专业食品科学与工程 课程名称___________ 《食品工厂设计与环境保护》_________________ 任课教师李欣欣开课学期2009-2010年第2学期 成绩评定_____________________________________________ 吉林大学农学部军需科技学院 乳制品厂工厂设计报告 第一章设计总论 i.i设计工厂名称及设计单位名称、设计者姓名 1.2市场分析及预测 成都平原位处西南地区，在西南地区还没有大规模的奶厂，而西南片区也是一个很大的奶制品消费 市场，厂址选择在成都平原，有效平衡了牛奶厂北方多于南方的差异，并且可以更好的占领市场。 1.3生产规模、品种、销售方式 日产20吨，生产品种有消毒奶、酸奶、调味奶 1.4生产方法（生产技术及设备水平） 1.5厂址概述 都江堰的灌口镇地理位置优越，灌口镇除有较好的工业基础以外，其旅游和第三产业也较发达，与 着名的都江堰景区相邻，已成为山、水、城、林、堰相互交融、城中有景、景内是城的美丽而温馨的城 市。 1.6主要原辅材料、燃料及动力供应情况 1.7环境保护 1.8工厂组成 1.9工作制度（年工作日、月工作日、班次、每班工作时间） 1.10全厂劳动定员 1.11全厂总投资（其中包括固资产、流动资产） 1.12设计结论（投产后工厂预达到的技术水平及经济水平） 第二章建厂条件与厂址（资源、燃料及动力供应、厂址、气象） 2.1厂址的选择 本项目拟建在成都市都江堰的灌口镇，灌口镇地理位置优越，灌口镇除有较好的工业基础以外，其旅 游和第三产业也较发达，与着名的都江堰景区相邻，已成为山、水、城、林、堰相互交融、城中有景、 景内是城的美丽而温馨的城市。随着成灌高速公路的贯通，灌口镇与中心城市成都的距离仅25分钟，
第1章设计背景 今天的办公空间正向着信息化、高效化发展，科技和人文的含量日益增多，表现在办公家具的功能上已不仅仅是物质上的，也包括精神上的。新世纪的上班族，走在时代的前端，他们追求个性和时尚，渴望拥有良好的办公环境和人性化的办公家具。对于很多企业来讲，也希望通过优质的办公家具，营造高效、舒适、便捷的现代办公氛围，激增员工的信赖感和归属感，树立企业形象，体现文化品质。 另外，从办公家具的消费市场看，消费者的选购倾向也发生了许多变化，中高档市场和低端市场的分化越来越明显，中高档市场的规模越来越大，很多国际著名的办公家具公司如美国的STEEL-CASE、日本的内田洋行纷纷以高格调、高品位的精品打入国内市场。这说明，消费者的选择层面不断提高，开始追求高品质的办公家具， 这也对办公家具的设计提出了新的要求。 第2章办公家具设计的四大要素 家具由功能、色彩、材料、结构等方面组成一定的形态，给人一种整体视觉形象。家具形态是信息的载体，设计师通过特有的造型语言进行家具的形态设计，传达思想理念，消费者通过家具的特有形态，寻求一种文化、身份的体现。因此要确定办公家具的形态必须先从四大要素的研究开始。 2.1 功能设计 办公家具设计的任务是为人们的工作创造便利、舒适的物质条件，功能要在家具构成的形态中得以实现，离开功能去谈家具的美感是毫无意义的。既然家具是为人所用的，研究家具产品的功能要素，其出发点必然要满足人的各种心理、生理和行为
要求。 通常单人的办公空间包括以下五大办公家具：办公桌、办公椅、访客椅、储物柜、 接待用的沙发和茶几。 多人办公空间主要包括三大办公家具：工作台、办公椅、储物柜。 2.2 色彩设计 1．功能要求：办公家具的色彩设计应服从功能的要求。如黑、棕色向来给人凝重感，用它们装点会议室，会促使人集中思考，用于老板椅和会客室桌椅，凸显权利、地位、档次和品位。可以用色彩变化技术与造型细节点、功能延伸处结合，来突出家具使用功能的识别。如多功能的组合家具，用色彩的区分加以“标识”，可以使消费者充分利用组合家具的任一种功能，实现物尽其用，也是辩证理解节约的一个方面。2．室内环境：对于具体的办公环境而言，家具应与室内环境的色彩相适应，使整个房间的色调和谐统一。室内空间较小，墙面为冷色调时，选用冷色调的家具，可以使家具隐退到墙壁中，与墙壁浑然一体，形成一个同一的背景，以扩大空间感；室内空间较大，家具也不多的情况下，家具色彩可以与墙面色彩成补色关系，突出家具的前景位置，使墙面起衬托的背景作用，减少空旷感；采光较好的室内采用浅色调或中等深浅色调的家具：采光较差则应采用纯度较高的家具，以便突出家具形体。3．人的心理、生理要求：近年来医学研究表明，家具色彩能“左右”人的心理，从而影响身体健康。如白色对易动怒的人可起调节作用，这样有助于保持血压正常；蓝色具有调节神经、镇静安神的作用；绿色具有镇静神经、降低眼压、解除眼疲劳、改善肌肉运动能力等作用；黑色具有镇静、安定的作用。
XXX系统 详细设计说明书 作者： 完成日期： 签收人： 签收日期： 版本所有：无限讯奇信息技术
版本修改记录
目录 1引言 (5) 1.1编写目的 (5) 1.2背景 (5) 1.3定义 (5) 1.4参考资料 (5) 2程序系统的组织结构 (6) 3程序1（标识符）设计说明 (7) 3.1程序描述 (7) 3.2功能 (7) 3.3性能 (7) 3.4输入项 (7) 3.5输出项 (7) 3.6算法 (8) 3.7流程逻辑 (8) 3.8接口 (8) 3.9存储分配 (8) 3.10注释设计 (8)
3.11限制条件 (8) 3.12测试计划 (9) 3.13尚未解决的问题 (9) 4程序2（标识符）设计说明 (10)
详细设计说明书又可称程序设计说明书。编制目的是说明一个软件系统各个层次中的每一个程序（每个模块或子程序）的设计考虑，如果一个软件系统比较简单，层次很少，本文件可以不单独编写，有关容合并入概要设计说明书。 1引言 1.1编写目的 说明编写这份详细设计说明书的目的，指出预期的读者。 1.2背景 说明： a．待开发软件系统的名称； b.本项目的任务提出者、开发者、用户和运行该程序系统的计算中心。 1.3定义 列出本文件中用到专门术语的定义和外文首字母组词的原词组。 1.4参考资料 列出有关的参考资料，如： a．本项目的经核准的计划任务书或合同、上级机关的批文； b．属于本项目的其他已发表的文件； c.本文件中各处引用到的文件资料，包括所要用到的软件开发标准。列出这些文件的标题、文件编号、发表日期和出版单位，说明能够取得这些文件的来源。
工厂设计说明书 Prepared on 22 November 2020
食品工厂设计报告项目：都江堰乳品厂 学生姓名王端朋覃俊锟 罗贤慧张筱苑 唐宁邵元 查斌 专业食品科学与工程 课程名称《食品工厂设计与环境保护》 任课教师李欣欣开课学期 2009-2010年第2学期成绩评定 吉林大学农学部军需科技学院
乳制品厂工厂设计报告 第一章设计总论 设计工厂名称及设计单位名称、设计者姓名 项目名称：都江堰乳制品厂 承办单位：吉林大学食品科学与工程系 设计者名称：罗贤慧、张筱苑、唐宁、王端朋、邵元、覃俊锟、查斌 市场分析及预测 成都平原位处西南地区，在西南地区还没有大规模的奶厂，而西南片区也是一个很大的奶制品消费市场，厂址选择在成都平原，有效平衡了牛奶厂北方多于南方的差异，并且可以更好的占领市场。 生产规模、品种、销售方式 日产20吨，生产品种有消毒奶、酸奶、调味奶 生产方法（生产技术及设备水平） 厂址概述 都江堰的灌口镇地理位置优越，灌口镇除有较好的工业基础以外，其旅游和第三产业也较发达，与着名的都江堰景区相邻，已成为山、水、城、林、堰相互交融、城中有景、景内是城的美丽而温馨的城市。 主要原辅材料、燃料及动力供应情况 环境保护 工厂组成
工作制度（年工作日、月工作日、班次、每班工作时间） 全厂劳动定员 全厂总投资（其中包括固资产、流动资产） 设计结论（投产后工厂预达到的技术水平及经济水平） 第二章建厂条件与厂址（资源、燃料及动力供应、厂址、气象） 厂址的选择 本项目拟建在成都市都江堰的灌口镇，灌口镇地理位置优越，灌口镇除有较好的工业基础以外，其旅游和第三产业也较发达，与着名的都江堰景区相邻，已成为山、水、城、林、堰相互交融、城中有景、景内是城的美丽而温馨的城市。随着成灌高速公路的贯通，灌口镇与中心城市成都的距离仅25分钟，这为在灌口镇的乳制品厂的发展拓展了更加广阔的空间。 原料及电力供应 生产用水全部自来自来水，约为1000吨，靠近都江堰水厂，水源方便。全厂每年用电量约为：300万瓦，由厂内变电所供给。 气象资料 年平均温：18℃，年最高温：30℃，年最低温：4℃。 我国的大型奶厂主要集中在北方，尤其以内蒙古最为显着，其主要原因是因为有天然的草原，可以饲养大量的奶牛，离奶源地近，成都平原拥有同样的优势，它地域广阔，面积约7,000平方公里，从秦代起就在灌县修建水利灌
机械制造工艺学 夹具课程设计 专业：机械工程及其自动化 ：罗世杰 学号： 1 指导老师：大海 2010.12.13
前言 机械制造工艺学设计是在我们学完了大学的全部基础课，技术基础课以及大部分专业课之后进行的。这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们四年的大学学习中占有重要的地位。 通过机床工艺及夹具设计，将所学专业知识(如《互换性与测量技术》、《机械零件设计》、《金属切削机床》、《机械制造工艺学》等)融为一体。让我们对所学的专业课得以巩固、复习及实用，在理论与实践上有机结合；使我们对各科的作用更加深刻的熟悉与理解，并为以后的实际工作奠定坚实的基础！ 在此次课程设计过程中，我通过查阅相关资料和设计手册，并在大海老师的指导下选择完成了831005型号拨叉零件铣宽度为8.030 mm 槽的铣床夹具，在此表示感！由于设计者能力有限，本次设计方案中可能有些许不足之处，敬请原谅。
目录 一、设计题目 (4) 二、设计目的 (4) 三、机械加工工艺 (4) 3.1 零件分析 (4) 3.11 零件的作用 (4) 3.12 零件的工艺分析 (4) 3.2 工艺设计 (4) 3.21 毛坯分析 (4) 3.22 确定定位基准 (5) 3.23 确定工艺路线 (5) 3.3 激光焊接技术 (5) 3.31 工序1的加工 (5) 3.32 工序2的加工 (7) 3.33 工序3的加工 (7) 3.34 工序4的加工 (8) 3.35 工序5的加工 (8) 3.36 工序6的加工 (9) 四、工艺装备设计 (9) 4.1 设计原则 (9) 4.2 工艺设计 (9) 4.21 工序分析 (9) 4.22 确定装夹方案 (9) 4.23 计算定位误差 (10) 4.24 计算夹紧力 (10) 4.3 工艺装备 (10) 4.31 夹具组成 (10) 4.32 夹具工作原理 (11) 参考文献 (11) 一、设计题目
xxxxx系统详细设计说明书
版本历史
修改记录
目录 1引言 (5) 1.1编写目的 (5) 1.2背景 (5) 1.3参考资料 (5) 1.4术语定义及说明 (5) 2设计概述 (5) 2.1任务和目标 (5) 2.1.1需求概述 (5) 2.1.2运行环境概述 (5) 2.1.3条件与限制 (6) 2.1.4详细设计方法和工具 (6) 3系统详细需求分析 (6) 3.1详细需求分析 (6) 3.2详细系统运行环境及限制条件分析接口需求分析 (6) 4总体方案确认 (6) 4.1系统总体结构确认 (6) 4.2系统详细界面划分 (7) 4.2.1应用系统与支撑系统的详细界面划分 (7) 4.2.2系统内部详细界面划分 (7) 5系统详细设计 (7) 5.1系统程序代码架构设计 (7) 5.1.1UI(User Interface)用户界面表示层 (7) 5.1.2BLL(Business Logic Layer)业务逻辑层 (8) 5.1.3DAL(Data Access Layer)数据访问层 (8) 5.1.4Common类库 (8) 5.1.5Entity Class实体类 (8) 5.2系统结构设计及子系统划分 (8) 5.3系统功能模块详细设计 (9) 5.3.1XX子系统 (9) .1XX模块 (9) 列表和分页 (9) 创建XX (9) .2XX模块 (9) XX列表 (9) XX修改 (9) 5.3.2XX子系统 (9) 5.3.6.1用户管理模块 (9) 5.3.6.2角色管理模块 (14) 5.3.6.3系统设置模块 (14) 5.3.6.4系统登录注销模块 (14) 5.4系统界面详细设计 (14) 5.4.1外部界面设计 (14) 5.4.2内部界面设计 (14) 5.4.3用户界面设计 (14) 6数据库系统设计 (14) 6.1设计要求 (14) 6.2信息模型设计 (14) 6.3数据库设计 (14) 6.3.1设计依据 (14)
建筑设计说明模板 第一章建筑设计说明 一、设计依据 1、余姚市规划局提供的肖朗路东侧，丰悦路南侧地块国有建设用地使用权出让规划用地红线图 2、建设单位提供的项目设计任务书 3、《城市居住区规划设计规范》(GB50180-93) 4、《住宅建筑规范》GB50368-2005 5、《住宅设计规范》 GB50096-1999(2003年版) 6、《建筑设计防火规范》 GB50016-2006 7、《高层民用建筑设计防火规范》GB50045-95 8、《人民防空地下室设计规范》GB50038-2005 9、《汽车库建筑设计规范》JGJ100-98 10、《汽车库、修车库、停车场设计防火规范》GB50067-97 11、《夏热冬冷地区居住建筑节能设计标准》JGJ134-2010 12、浙江省《居住建筑节能设计标准》DB33/1015-2003、J10310-2003 13、《公共 建筑节能设计标准》GB50189-2005 14、浙江省《公共建筑节能设计标准》DB33/1036-2007 15、《城市道路和建筑物无障碍设计规范》JGJ50-2001、J114-2001 16、《民用建 筑设计通则》GB50352-2005 17、《商店建筑设计规范》JGJ48-88 18、《建筑工程建筑面积计算规范》GB/T 50353-2005 19、《宁波市城乡规划管理 技术规定》甬政发[2007]77号 20、其它规行的有关国家和余姚的法规、规范及规定 二、工程概况 1、余姚城西工业园一期安置房位于余姚经济开发区城西工业园。城西工业园区位于余姚市西侧，距离余姚市中心仅约5公里，交通便利，属于亚热带海洋性季风区，四季分明，气候温和，湿润，阳光充足，雨量充沛。 2、余姚城西工业园安置房一期(第一区块)新建工程西临城市主干路——肖朗路，北侧丰悦路为次干路，南侧的丰茹路路及东侧的河角路为城市支路。基地东侧与南侧地块
