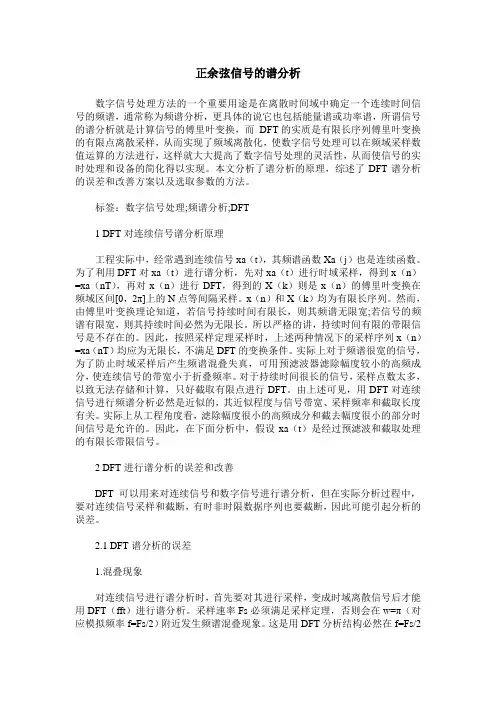

设计一正余弦信号的谱分析代码：
F=input('输入信号频率');
t=0:0.001:0.2;
x1=cos(2*pi*F*t);
subplot(3,1,1);
plot(t,x1);
title('x1连续余弦信号');
n=0:31;
x2=cos(2*pi*F*n*1/64);
subplot(3,1,2),stem(n,x2);
xlabel('n'),ylabel('x1(n)');
title('x2采样后的余弦序列');
k=0:31;
X=abs(fft(x2,32));
subplot(3,1,3);
stem(k,X);
xlabel('k'),ylabel('X(k)');
string=[num2str(32),'点FFT幅频曲线'];
title(string);
输入信号频率：10
(1)
输入信号频率：11
(2)
代码：
N=input('输入谱分析的长度');
n=1:N-1;
figure(1)
f1=0.22,f2=0.34;
x=0.5*sin(2*pi*f1*n)+sin(2*pi*f2*n); subplot(2,1,1),stem(n,x);
xlabel('n'),ylabel('x1(n)');
title('余弦序列');
X=abs(fft(x,N));
subplot(2,1,2);
k=0:N-1;
stem(k,X);
xlabel('k'),ylabel('X(k)');
string=[num2str(N),'点FFT幅频曲线']; title(string);
figure(2)
f1=0.22,f2=0.25;
x=0.5*sin(2*pi*f1*n)+sin(2*pi*f2*n); subplot(2,1,1),stem(n,x);
xlabel('n'),ylabel('x1(n)');
title('余弦序列');
X=abs(fft(x,N));
subplot(2,1,2);
k=0:N-1;
stem(k,X);
xlabel('k'),ylabel('X(k)');
string=[num2str(N),'点FFT幅频曲线']; title(string);
(3)
(4)
(5)
(6)
