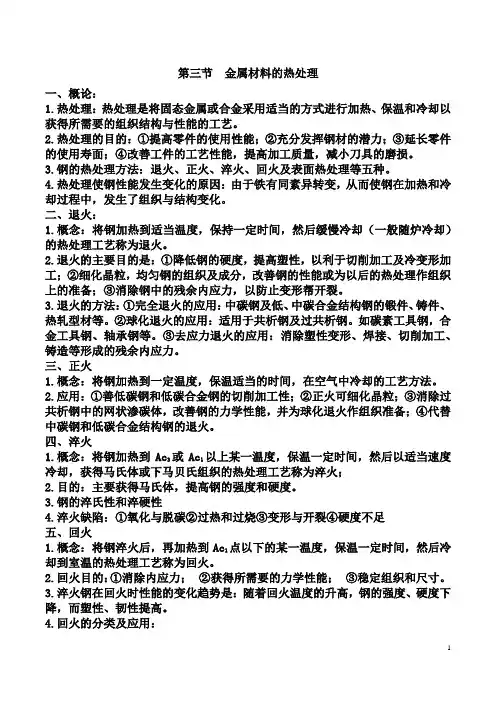

1.退火

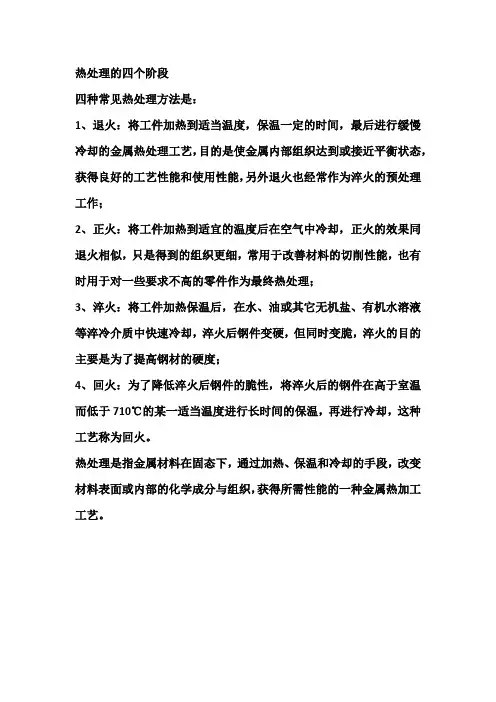

操作方法：将钢件加热到Ac3+30~50度或Ac1+30~50度或Ac1以下的温度（可以查阅有关资料）后，一般随炉温缓慢冷却。
目的：1.降低硬度，提高塑性，改善切削加工与压力加工性能；2.细化晶粒，改善力学性能，为下一步工序做准备；3.消除冷、热加工所产生的内应力。
应用要点：1.适用于合金结构钢、碳素工具钢、合金工具钢、高速钢的锻件、焊接件以及供应状态不合格的原材料；2.一般在毛坯状态进行退火。
2.正火
操作方法：将钢件加热到Ac3或Accm 以上30~50度，保温后以稍大于退火的冷却速度冷却。
目的：1.降低硬度，提高塑性，改善切削加工与压力加工性能；2.细化晶粒，改善力学性能，为下一步工序做准备；3.消除冷、热加工所产生的内应力。
应用要点：正火通常作为锻件、焊接件以及渗碳零件的预先热处理工序。对于性能要求不高的低碳的和中碳的碳素结构钢及低合金钢件，也可作为最后热处理。对于一般中、高合金钢，空冷可导致完全或局部淬火，因此不能作为最后热处理工序。
3.淬火
操作方法：将钢件加热到相变温度Ac3或Ac1以上，保温一段时间，然后在水、硝盐、油、或空气中快速冷却。
目的：淬火一般是为了得到高硬度的马氏体组织，有时对某些高合金钢（如不锈钢、耐磨钢）淬火时，则是为了得到单一均匀的奥氏体组织，以提高耐磨性和耐蚀性。
应用要点：1.一般用于含碳量大于百分之零点三的碳钢和合金钢；2.淬火能充分发挥钢的强度和耐磨性潜力，但同时会造成很大的内应力，降低钢的塑性和冲击韧度，故要进行回火以得到较好的综合力学性能。
4.回火
操作方法：将淬火后的钢件重新加热到Ac1以下某一温度，经保温后，于空气或油、热水、水中冷却。
目的：1.降低或消除淬火后的内应力，减少工件的变形和开裂；2.调整硬度，提高塑性和韧性，获得工作所要求的力学性能；3.稳定工件尺寸。
应用要点：1.保持钢在淬火后的高硬度和耐磨性时用低温回火；在保持一定韧度的条件下提高钢的弹性和屈服强度时用中温回火；以保持高的冲击韧度和塑性为主，又有足够的强度时用高温回火；2.一般钢尽量避免在230~280度、不锈钢在400~450度之间回火，因为这时会产生一次回火脆性。
5.调质
操作方法：淬火后高温回火称调质，即将钢件加热到比淬火时高10~20度的温度，保温后进行淬火，然后在400~720度的温度下进行回火。
目的：1.改善切削加工性能，提高加工表面光洁程度；2.减小淬火时的变形和开裂；3.获得良好的综合力学性能。
应用要点：1.适用于淬透性较高的合金结构钢、合金工具钢和高速钢；2. 不仅可以作为各种较为重要结构的最后热处理，而且还可以作为某些紧密零件，如丝杠等的预先热处理，以减小变形。
6.时效
操作方法：将钢件加热到80~200度，保温5~20小时或更长时间，然后随炉取出在空气中冷却。
目的：1. 稳定钢件淬火后的组织，减小存放或使用期间的变形；2.减轻淬火以及磨削加工后的内应力，稳定形状和尺寸。
应用要点：1. 适用于经淬火后的各钢种；2.常用于要求形状不再发生变化的紧密工件，如紧密丝杠、测量工具、床身机箱等。
7.冷处理
操作方法：将淬火后的钢件，在低温介质（如干冰、液氮）中冷却到－60～－
80度或更低，温度均匀一致后取出均温到室温。
目的：1．使淬火钢件内的残余奥氏体全部或大部转换为马氏体，从而提高钢件的硬度、强度、耐磨性和疲劳极限；2．稳定钢的组织，以稳定钢件的形状和尺寸。
应用要点：1．钢件淬火后应立即进行冷处理，然后再经低温回火，以消除低温冷却时的内应力；2．冷处理主要适用于合金钢制的紧密刀具、量具和紧密零件。
8．火焰加热表面淬火
操作方法：用氧－乙炔混合气体燃烧的火焰，喷射到钢件表面上，快速加热，当达到淬火温度后立即喷水冷却。
目的：提高钢件表面硬度、耐磨性及疲劳强度，心部仍保持韧性状态。
应用要点：1．多用于中碳钢制件，一般淬透层深度为2～6mm；2．适用于单件或小批量生产的大型工件和需要局部淬火的工件。
9．感应加热表面淬火
操作方法：将钢件放入感应器中，使钢件表层产生感应电流，在极短的时间内加热到淬火温度，然后喷水冷却。
目的：提高钢件表面硬度、耐磨性及疲劳强度，心部保持韧性状态。
应用要点：1．多用于中碳钢和中堂合金结构钢制件；2．由于肌肤效应，高频感应淬火淬透层一般为1～2mm，中频淬火一般为3～5mm，高频淬火一般大于10mm．
10．渗碳
操作方法：将钢件放入渗碳介质中，加热至900～950度并保温，使钢件便面获得一定浓度和深度的渗碳层。
目的：提高钢件表面硬度、耐磨性及疲劳强度，心部仍然保持韧性状态。
应用要点：1．用于含碳量为0．15％～0．25％的低碳钢和低合金钢制件，一
般渗碳层深度为0．5～2．5mm；2．渗碳后必须进行淬火，使表面得到马氏体，才能实现渗碳的目的。
11．氮化
操作方法：利用在5．．～600度时氨气分解出来的活性氮原子，使钢件表面被氮饱和，形成氮化层。
目的：提高钢件表面的硬度、耐磨性、疲劳强度以及抗蚀能力。
应用要点：多用于含有铝、铬、钼等合金元素的中碳合金结构钢，以及碳钢和铸铁，一般氮化层深度为0．025～0．8mm．
12．氮碳共渗
操作方法：向钢件表面同时渗碳和渗氮。
目的：提高钢件表面的硬度、耐磨性、疲劳强度以及抗蚀能力。
应用要点：1．多用于低碳钢、低合金结构钢以及工具钢制件，一般氮化层深0．02～3mm；2．氮化后还要淬火和低温回火。
常用的几种热处理方法 内容来源网络，由深圳机械展收集整理！ 更多相关表面处理及精密零件加工展示，就在深圳机械展！ 1.常用热处理方式 1.1.退火 把钢加热到一定温度并在此温度下保温，然后缓慢冷却到室温。 退火有完全退火、球化退火、去应力退火等几种。 a.将钢加热到预定温度，保温一段时间，然后随炉缓慢冷却称为完全退火．目的是降 低钢的硬度，消除钢中不均匀组织和内应力． b.把钢加热到750度，保温一段时间，缓慢冷却至500度下，最后在空气中冷却叫球 化退火。目的是降低钢的硬度，改善切削性能，主要用于高碳钢。 c.去应力退火又叫低温退火，把钢加热到500～600度，保温一段时间，随炉缓冷到 300度以下，再室温冷却．退火过程中组织不发生变化，主要消除金属的内应力。 1.2.正火 将钢件加热到临界温度以上30-50℃，保温适当时间后，在静止的空气中冷却的热处理工艺称为正火。 正火的主要目的是细化组织，改善钢的性能，获得接近平衡状态的组织。 正火与退火工艺相比，其主要区别是正火的冷却速度稍快，所以正火热处理的生产周期短。故退火与正火同样能达到零件性能要求时，尽可能选用正火。 1.3.淬火 将钢件加热到临界点以上某一温度（45号钢淬火温度为840-860℃，碳素工具钢的淬火温度为760～780℃），保持一定的时间，然后以适当速度在水（油）中冷却以获得马氏体或贝氏体组织的热处理工艺称为淬火。 淬火与退火、正火处理在工艺上的主要区别是冷却速度快，目的是为了获得马氏体组织。马氏体组织是钢经淬火后获得的不平衡组织，它的硬度高，但塑性、韧性差。马氏体的硬度随钢的含碳量提高而增高。
1.4.回火 钢件淬硬后，再加热到临界温度以下的某一温度，保温一定时间，然后冷却到室温的热处理工艺称为回火。 淬火后的钢件一般不能直接使用，必须进行回火后才能使用。因为淬火钢的硬度高、脆性大，直接使用常发生脆断。通过回火可以消除或减少内应力、降低脆性，提高韧性；另一方面可以调整淬火钢的力学性能，达到钢的使用性能。根据回火温度的不同，回火可分为低温回火、中温回火和高温回火三种。 A 低温回火150～250．降低内应力，脆性，保持淬火后的高硬度和耐磨性。 B 中温回火350～500；提高弹性，强度。 C 高温回火500～650；淬火钢件在高于500℃的回火称为高温回火。淬火钢件经高温淬火后，具有良好综合力学性能（既有一定的强度、硬度，又有一定的塑性、韧性）。所以一般中碳钢和中碳合金钢常采用淬火后的高温回火处理。轴类零件应用最多。 淬火+高温回火称为调质处理。 2.Q235热处理工艺 Q235属于碳素结构钢，含碳量大概0.12%-0.2%之间，相当于普通的10、20钢，淬火后硬度改变不大。具有较高的强度，良好的塑性，韧性和焊接性能，综合性能好，能满足一般钢结构和钢筋混凝土结构用钢的要求。 Q235一般买来就用不热处理，一般它都用在工程上大量需要钢材的地方，数量巨大，一般是热轧后就使用，热轧也就是有正火这个热处理，不热处理的原因有几个： 1)这些场合不需要太高的力学要求。 2)这些钢构件的体积太大了，你想热处理也不现实。 3)这些钢很多情况下要被焊接使用的，你热处理了被焊接后也被焊接过程中将焊缝的 热处理给破坏了。 4)材料价格便宜，质量要求比较低，而且是低碳钢，热处理的效果也不太好。 5)如果非要用Q235淬出硬度那只能渗碳，但是一件很不划算的事情。 Q235在理论上是可以淬火得到马氏体的。但是由于马氏体碳过饱和度很低，淬火后的硬度很低，只有170HBS左右。而这种钢的供应状态硬度大概就有144HBS左右(出
渗碳 渗碳热处理 渗碳：是对金属表面处理的一种，采用渗碳的多为低碳钢或低合金钢，具体方法是将工件置入具有活性渗碳介质中，加热到900--950摄氏度的单相奥氏体区，保温足够时间后，使渗碳介质中分解出的活性碳原子渗入钢件表层，从而获得表层高碳，心部仍保持原有成分。相似的还有低温渗氮处理。这是金属材料常见的一种热处理工艺，它可以使渗过碳的工件表面获得很高的硬度，提高其耐磨程度。 概述 渗碳（carburizing/carburization）是指使碳原子渗入到钢表面层的过程。 也是使低碳钢的工件具有高碳钢的表面层，再经过淬火和低温回火，使工件的表面层具有高硬度和耐磨性，而工件的中心部分仍然保持着低碳钢的韧性和塑性。 渗碳工件的材料一般为低碳钢或低碳合金钢(含碳量小于0.25%)。渗碳后﹐钢件表面的化学成分可接近高碳钢。工件渗碳后还要经过淬火﹐以得到高的表面硬度﹑高的耐磨性和疲劳强度﹐并保持心部有低碳钢淬火后的强韧性﹐使工件能承受冲击载荷。渗碳工艺广泛用于飞机﹑汽车和拖拉机等的机械零件﹐如齿轮﹑轴﹑凸轮轴等。 渗碳工艺在中国可以上溯到2000年以前。最早是用固体渗碳介质渗碳。液体和气体渗碳是在20世纪出现并得到广泛应用的。美国在20年代开始采用转筒炉进行气体渗碳。30年代﹐连续式气体渗碳炉开始在工业上应用。60年代高温(960～1100℃)气体渗碳得到发展。至70年代﹐出现了真空渗碳和离子渗碳。 分类 按含碳介质的不同﹐渗碳可分为气体渗碳、固体渗碳﹑液体渗碳﹑和碳氮共渗（氰化）。 气体渗碳是将工件装入密闭的渗碳炉内，通入气体渗剂（甲烷、乙烷等）或液体渗剂（煤油或苯、酒精、丙酮等），在高温下分解出活性碳原子，渗入工件表面，以获得高碳表面层的一种渗碳操作工艺。 固体渗碳是将工件和固体渗碳剂（木炭加促进剂组成）一起装在密闭的渗碳箱中，将箱放入加热炉中加热到渗碳温度，并保温一定时间，使活性碳原子渗人工件表面的一种最早的渗碳方法。 液体渗碳是利用液体介质进行渗碳，常用的液体渗碳介质有：碳化硅，“603”渗碳剂等。 碳氮共渗（氰化）又分为气体碳氮共渗、液体碳氮共渗、固体碳氮共渗。 原理 渗碳与其他化学热处理一样﹐也包含3个基本过程。
本次作业是本门课程本学期的第3次作业，注释如下： 一、单项选择题(只有一个选项正确，共15道小题) 1. 将钢加热到临界温度以上或其它一定温度，保温一定时问，然后缓慢地冷却到室温，这一热处理工艺称为（）。 ??(D)?退火 2. 对形状复杂，截面变化大的零件进行淬火时，应选用（）。 ??(A)?高淬透性钢 3. 贝氏体是钢经（）处理后获得的组织。 ??(A)?等温淬火 4. 钢的回火处理是在（）。 ??(C)?淬火后进行 5. 零件渗碳后，一般需经过（）才能达到表面硬度高而且耐磨的目的。 ??(A)?低温回火 6. 钢经表面淬火后，将获得（）。 ??(D)?一定深度的马氏体 7. 淬硬性好的钢必须具备（）。 ??(B)?高的含碳量 8. 完全退火主要适用于（）。 ??(A)?亚共析钢 9. （）主要用于各种弹簧淬火后的处理。 ??(B)?中温回火
10. T10在锻后缓冷，随即又采用正火处理的目的是（）。 ??(B)?碎化网状的二次渗碳体，为球化退火作组织准备 11. 扩散退火的主要目的是（）。 ??(A)?消除和改善晶内偏析 12. 若合金元素能使过冷奥氏体冷却C曲线右移，钢的淬透性将（）。 ??(B)?提高 13. 机械制造中，T10钢常用来制造（）。 ??(B)?刀具 14. 合金渗碳钢中的（）合金元素可起到细化晶粒的作用。 ??(B)?Ti 15. （）热轧空冷即可使用。 ??(D)?低合金高强度钢 二、判断题(判断正误，共10道小题) 16.?珠光体是由铁素体和渗碳体组成的。（） 正确答案：说法正确 17.?亚共析钢室温下的平衡组织是铁素体和珠光体。（） 正确答案：说法正确 18.?亚共析钢室温下的平衡组织是铁素体和珠光体。（） 正确答案：说法正确 19.?过共析钢室温下的平衡组织是奥氏体和一次渗碳体。（） 正确答案：说法错误 20.?白口铸铁很硬但几乎无塑性。（） 正确答案：说法正确 21.?室温平衡状态的铁碳二元合金都是由F、Fe3C 两个基本相组成，含碳量不同，只是这两个相的数量、形态和分布不同而已。（）
常用金属材料及热处理代号 硬度 材料牌号 图纸热处理标注 HB HRc 热处理目的 Q235-A ─ 不热处理 16Mn─ 不热处理 渗碳淬硬S-C59 表面≥59表面耐磨，心部韧性高，去碳处可钻孔 20 20Cr 渗碳高频淬硬 S-G59 表面≥59表面耐磨，心部韧性高，不淬硬处可钻孔正火Z ≤230 组织均匀化，消除应力 调质T235 220～250提高性能，改善组织 调质T265 250～280提高性能，改善组织 淬硬C35 30～40 变形小，硬度略提高 淬硬C42 40～45 提高强度和耐磨性，有一定的韧性 淬硬C48 45～50 提高强度和耐磨性，有一定的韧性高频淬硬G48 表面45～50表面耐磨，心部韧性高，变形小 45 40Cr 高频淬硬G52 表面50～55表面耐磨，心部韧性高，变形小 调质T265 250～280提高性能，改善组织 38CrMoAlA 氮化D900 HV≥850 提高表面硬度及耐磨性，耐疲劳，耐腐蚀性能 退火Th ≤230 降低硬度 65Mn 60Si2MnA 50CrVA 淬硬C42 40～45 提高强度和弹性 退火Th ≤230 降低硬度 GCr15 淬硬C59 ≥59 提高硬度和耐磨性 退火Th ≤230 降低硬度 T8A 淬硬C58 55～60 提高硬度和耐磨性 退火Th ≤230 降低硬度 T10A T12A 淬硬C62 ≥62 提高硬度和耐磨性 退火Th ≤255 降低硬度 9SiCr Cr12MoV W18Cr4V 淬硬C62 ≥62 提高硬度和耐磨性 HT100 HT200 HT250 热时效去应力 QT400-15 QT600-3 热时效去应力 ZG200-400 ZG270-500 正火Z ZCuSn5Pb5Zn5 ─不热处理 ZAlSi7Mg ─不热处理 T2 ─不热处理 H62 ─不热处理 L2 ─不热处理
第六章金属材料及热 处理
第六章答案 1．用 45 钢制造机床齿轮，其工艺路线为：锻造—正火—粗加工一调 质一精加工—高频感应加热表面淬火一低温回火—磨加工。说明各热处理 工序的目的及使用状态下的组织。 答：锻造后的 45 钢硬度较高，不利于切削加工，正火后将其硬度控制 在 160-230HBS 范围内，提高切削加工性能。组织状态是索氏体。粗加工后， 调质处理整个提高了 45 钢强度、硬度、塑性和韧性，组织状态是回火索氏 体。高频感应加热表面淬火是要提高 45 钢表面硬度的同时，保持心部良好 的塑性和韧性。低温回火的组织状态是回火马氏体，回火马氏体既保持了 45 钢的高硬度、高强度和良好的耐磨性，又适当提高了韧性。2．常用的合金元素有哪些？其中非碳化物形成元素有一一一：碳化物 形成元素有一一一；扩大 A 区元素有——；缩小 A 区元素在一一。
答：常用的合金元素有：锰、铬、钼、钨、钒、铌、锆、钛、镍、硅、 铝、钴、镍、氮等。其中非碳化物形成元素有：镍、硅、铝、钴等；化物 形成元素有：锰、铬、钼、钨、钒、铌、锆、钛等；扩大 A 区元素有：镍、 锰、碳、氮等；小 A 区元素有：铬、铝、硅、钨等。 3．用 W18Cr4V 钢制作盘形铣刀，试安排其加工工艺路线，说明各热 加工工序的目的，使用状态下的显微组织是什么？为什么淬火温度高达 1280℃？淬火后为什么要经过三次 560℃回火？能否用一次长时间回火代 替？ 答：工艺路线: 锻造十球化退火→切削加工→淬火+多次 560℃回火→喷砂→磨削加工→成品 热处理工艺： 球化退火:高速钢在锻后进行球化退火，以降低硬度，消除锻造应力， 便于切削加工，并为淬火做好组织准备。球化退火后的组织为球状珠光体。
第4章热处理工艺 热处理工艺种类很多，大体上可分为普通热处理（或叫整体热处理），表面热处理，化学热处理，特殊热处理等。 4.1钢的普通热处理 4.1.1退火 将金属或合金加热到适当温度，保温一定时间，然后缓慢冷却（一般为随炉冷却），的热处理工艺叫做退火。 退火的实质是将钢加热到奥氏体化后进行珠光体转变，退火后的组织是接近平衡后的组织。 退火的目的： z降低钢的硬度，提高塑性，便于机加工和冷变形加工； z均匀钢的化学成分及组织，细化晶粒，改善钢的性能或为淬火作组织准备； z消除内应力和加工硬化，以防变形和开裂。 退火和正火主要用于预备热处理，对于受力不大、性能要求不高的零件，退火和正火也可作为最终热处理。 一、退火方法的分类 常用的退火方法，按加热温度分为： 临界温度（Ac1或Ac3）以上的相变重结晶退火：完全退火、扩散退火、不完全退火、球化退火 临界温度（Ac1或Ac3）以下的退火：再结晶退火、去应力退火 碳钢各种退火和正火工艺规范示意图： 1、完全退火 工艺：将钢加热到Ac3以上20~30 ℃℃，保温一段时间后缓慢冷却（随炉）以获得接近平衡组织的热处理工艺（完全A化）。 完全退火主要用于亚共析钢（w c=0.3~0.6%），一般是中碳钢及低、中碳合金钢铸件、锻件及热轧型材，有时也用于它们的焊接件。低碳钢完全退火后硬度偏 低，不利于切削加工；过共析钢加热至Ac cm以上A状态缓慢冷却退火时，Fe3C Ⅱ
会以网状沿A晶界析出，使钢的强度、硬度、塑性和韧性显著降低，给最终热处理留下隐患。 目的：细化晶粒、均匀组织、消除内应力、降低硬度和改善钢的切削加工性。 亚共析钢完全退火后的组织为F+P。 实际生产中，为提高生产率，退火冷却至500℃左右即出炉空冷。 2、等温退火 完全退火需要的时间长，尤其是过冷A比较稳定的合金钢。如将A化后的钢较快地冷至稍低于Ar1温度等温，是A转变为P，再空冷至室温，可大大缩短退火时间，这种退火方法叫等温退火。 工艺：将钢加热到高于Ac3(或Ac1)的温度，保温适当时间后，较快冷却到珠光体区的某一温度，并等温保持，使A?P然后空冷至室温的热处理工艺。 目的：与完全退火相同，转变较易控制。 适用于A较稳定的钢：高碳钢（w(c)>0.6％）、合金工具钢、高合金钢(合金元素的总量>10％)。等温退火还有利于获得均匀的组织和性能。但不适用于大截面钢件和大批量炉料，因为等温退火不易使工件内部或批量工件都达到等温温度。 3、不完全退火 工艺：将钢加热到Ac1~Ac3(亚共析钢)或Ac1~Ac cm(过共析钢)经保温后缓慢冷却以获得近于平衡组织的热处理工艺。 主要用于过共析钢获得球状珠光体组织，以消除内应力，降低硬度，改善切削加工性。球化退火是不完全退火的一种 4、球化退火 使钢中碳化物球状化，获得粒状珠光体的一种热处理工艺。 ℃℃温度，保温时间不宜太长，一般以2~4h 工艺：加热至Ac1以上20~30 为宜，冷却方式通常采用炉冷，或在Ar1以下20℃左右进行较长时间等温。 主要用于共析钢和过共析钢，如碳素工具钢、合金工具钢、轴承钢等。过共析钢经轧制、锻造后空冷的组织是片层状的珠光体与网状渗碳体，这种组织硬而脆，不仅难以切削加工，在以后的淬火过程中也容易变形和开裂。球化退火得到球状珠光体，在球状珠光体中，渗碳体呈球状的细小颗粒，弥散分布在铁素体基体上。球状珠光体与片状珠光体相比，不但硬度低，便于切削加工，而且在淬火加热时，奥氏体晶粒不易粗大，冷却时变形和开裂倾向小。如果过共析钢有网状渗碳体存在时，必须在球化退火前采用正火工艺消除，才能保证球化退火正常进行。 目的：降低硬度、均匀组织、改善切削加工性为淬火作组织准备。 球化退火工艺方法很多，主要有： a)一次球化退火工艺：将钢加热到Ac1以上20~30 ℃℃，保温适当时间，然后随炉缓慢冷却。要求退火前原始组织为细片状珠光体，不允许有渗碳体网存在。
常见的热处理方法、目的和工序位置的安排 由于热处理工序安排对车削类工艺影响较大，更重要的是往往由于热处理工序安排颠倒，使工件无法继续加工，而且所产生的废品往往是无法挽回的。为此对热处理工序的安排要加以了解，并引起重视。 下面将常见的热处理方法、目的和工序位置的安排分别介绍如下： 一、预备热处理 预备热处理包括退火、正火、调质和时效等。这类热处理的目的是改善加工性能，消除内应力和为最终热处理做好组织准备。退火、正火、调质工序多数在粗加工前后，时效处理一般安排在粗加工、半精加工以后，精加工之前。 1.退火和正火 目的是改善切削性能，消除毛坯内应力，细化晶粒，均匀组织；为以后热处理作准备。 例如：含碳量大于0.7%的碳钢和合金钢，为降低硬度便于切削加工采用退火处理； 含碳量低于0.3%的低碳钢和低合金钢，为避免硬度过低切削时粘刀，而采用正火适当提高硬度。 一般用于锻件、铸件和焊接件。退火一般安排在毛坯制造之后，粗加工之前进行。2.调质 目的是使材料获得较好的强度、塑性和韧性等方面的综合机械性能，并为以后热处理作准备。 用于各种中碳结构钢和中碳合金钢。调质一般安排在粗加工之后，半精加工之前。 调质是最常用的热处理工艺。大部分的零件都是通过调质处理来提高材料的综合机械性能，即提高拉伸强度、屈服强度、断面收缩率、延伸率、冲击功。调质处理能大大提高材料的拉伸和屈服强度，提高屈强比和冲击功，使材料具有强度和塑韧性的良好配合。由于屈服强度、疲劳强度、冲击强度的提高，在零件设计时就可以采用更小的材料截面，从而减少机械设备的整体重量，节省零件占用空问和能量消耗。因此在某些场合为了减少机械空间和机械重量在设计过程中要有意识地利用调质工艺。 需要强调的是，一般来讲调质钢应该为中碳钢( C = 0．3％～0．6％)；碳钢中像30、 35、40、45、50等钢种则既可以调质处理又可以正回火使用；而对高碳钢和低碳钢则 不宜采用调质工艺 调质过程是淬火加高温回火。首先需要将零件加热到材料的Acl点以上30～50℃ (800．950℃)，保温一定时间，然后在油中或水中冷却。冷却后立即入炉进行回火(500～650℃)，以降低淬火应力、调整组织成份，进而达到机械性能要求。而回火温度的制定是根据硬度或性能高低而定的，硬度和强度越高，回火温度越低。调质工序后的任何高于回火温度的加热，都将降低已达到的强度。 选择调质处理时应特别注意以下几点： (1)图纸中应明确要求 应明确写明“调质”。若只写“热处理…H B”外协厂家可能采用其他热处理工艺，比如正回火达到所要求的硬度。而正回火所达到的同样硬度的材料其屈服强度和冲击功会非常低。实际工作中曾发生过地脚螺栓使用时发生早期断裂的事故就是由此导致的。 (2)调质的硬度和硬度范围 要按材料标准选择调质的硬度和硬度范围。这一方面有利于工厂配炉生产，另一方面过窄的硬度范围要求在实际生产中根本无法满足。
常用热处理的分类 1 表面淬火 表面淬火是将钢件的表面层淬透到一定的深度，而心部分仍保持未淬火状态的一种局部淬火的方法。表面淬火时通过快速加热，使刚件表面很快到淬火的温度，在热量来不及穿到工件心部就立即冷却，实现局部淬火。 表面淬火的目的在于获得高硬度，高耐磨性的表面，而心部仍然保持原有的良好韧性，常用于机床主轴，齿轮，发动机的曲轴等。 表面淬火采用的快速加热方法有多种，如电感应，火焰，电接触，激光等，目前应用最广的是电感应加热法。 2 表面淬火和回火 将经过淬火的工件重新加热到低于下临界温度的适当温度，保温一段时间后在空气或水、油等介质中冷却的金属热处理工艺。或将淬火后的合金工件加热到适当温度，保温若干时间，然后缓慢或快速冷却。一般用以减低或消除淬火钢件中的内应力，或降低其硬度和强度，以提高其延性或韧性。 3 物理气相沉积 物理气相沉积(Physical Vapor Deposition，PVD)技术表示在真空条件下，采用物理方法，将材料源——固体或液体表面气化成气态原子、分子或部分电离成离子，并通过低压气体(或等离子体)过程，在
基体表面沉积具有某种特殊功能的薄膜的技术。物理气相沉积的主要方法有，真空蒸镀、溅射镀膜、电弧等离子体镀、离子镀膜，及分子束外延等。发展到目前，物理气相沉积技术不仅可沉积金属膜、合金膜、还可以沉积化合物、陶瓷、半导体、聚合物膜等。 4 化学气相沉积 化学气相沉积(Chemical vapor deposition，简称CVD)是反应物质在气态条件下发生化学反应，生成固态物质沉积在加热的固态基体表面，进而制得固体材料的工艺技术。它本质上属于原子范畴的气态传质过程。与之相对的是物理气相沉积（PVD）。 整体热处理 1 退火 退火是一种金属热处理工艺，指的是将金属缓慢加热到一定温度，保持足够时间，然后以适宜速度冷却。目的是降低硬度，改善切削加工性；消除残余应力，稳定尺寸，减少变形与裂纹倾向；细化晶粒，调整组织，消除组织缺陷。 2 正火 正火，又称常化，是将工件加热至Ac3或Acm以上40~60℃，保温一段时间后，从炉中取出在空气中或喷水、喷雾或吹风冷却的金属热处理工艺。其目的是在于使晶粒细化和碳化物分布均匀化，去除
第1章金属的结构与结晶 一、填空： 1、原子呈无序堆积状态的物体叫，原子呈有序、有规则排列的物体称为。一般固态金属都属于。 2、在晶体中由一系列原子组成的平面，称为。通过两个或两个以上原子中心的直线，可代表晶格空间排列的的直线，称为。 3、常见的金属晶格类型有、和三种。铬属于晶格，铜属于晶格，锌属于晶格。 4、金属晶体结构的缺陷主要有、、、、、和 等。晶体缺陷的存在都会造成，使增大，从而使金属的提高。 5、金属的结晶是指由原子排列的转变为原子排列的过程。 6、纯金属的冷却曲线是用法测定的。冷却曲线的纵坐标表示，横坐标表示。 7、与之差称为过冷度。过冷度的大小与有关， 越快，金属的实际结晶温度越，过冷度也就越大。 8、金属的结晶过程是由和两个基本过程组成的。 9、细化晶粒的根本途径是控制结晶时的及。 10、金属在下，随温度的改变，由转变为的现象称为
同素异构转变。 二、判断： 1、金属材料的力学性能差异是由其内部组织结构所决定的。（） 2、非晶体具有各向同性的特点。（） 3、体心立方晶格的原子位于立方体的八个顶角及立方体六个平面的中心。（） 4、金属的实际结晶温度均低于理论结晶温度。（） 5、金属结晶时过冷度越大，结晶后晶粒越粗。（） 6、一般说，晶粒越细小，金属材料的力学性能越好。（） 7、多晶体中各晶粒的位向是完全相同的。（） 8、单晶体具有各向异性的特点。（） 9、在任何情况下，铁及其合金都是体心立方晶格。（） 10、同素异构转变过程也遵循晶核形成与晶核长大的规律。（） 11、金属发生同素异构转变时要放出热量，转变是在恒温下进行的。（） 三、选择 1、α—Fe是具有（）晶格的铁。 A、体心立方 B、面心立方 C、密排六方 2、纯铁在1450℃时为（）晶格，在1000℃时为（）晶格，在600℃时为 （）晶格。A、体心立方 B、面心立方 C、密排六方 3、纯铁在700℃时称为（），在1000℃时称为（），在1500℃时称为（）。
常用材料热处理
材料热处理中的特性： 淬透性（可淬性）：指钢接受淬火的能力 零件尺寸越大，内部热容量也越大，淬火时冷却速度越慢，因此，淬透层越薄，性能越差，这种现象叫做“钢材的尺寸效应”。但淬透性大的钢，尺寸效应不明显。 由于碳钢的淬透性低，在设计大尺寸零件时用碳钢正火比调质更经济。 常用钢种的临界淬透直径De mm 常用材料的工作条件和热处理 渗碳钢：（含碳量0.1～0.25％） 10、15、20、 15Cr、20Cr、20Mn2、20CrMn、20CrMnVB 25MnTiB、18CrMnTi、20CrMnTi、20CrMnMo 30CrMnTi、20Cr2Ni4A、12CrNi3A、18Cr2Ni4W A
渗碳钢在高温下长时间保温，晶粒易于长大，恶化钢的性能。 表面含碳量在0.85～1.05％，表层硬度≥56～65(HRC) 心部含碳量在0.18～0.25％，HRC30~45 含碳量在0.3％时，HRC30~47 常用渗碳钢渗碳后的硬度 调质钢（含碳量0.25～0.5％） 40、45、40Cr、50Mn2、35CrMo、30CrMnSi、 40CrMnMo、40MnB、40MnVB、40CrNiMoA 38CrMoAlA 碳素调质钢淬透性低。 常用调质钢的调质硬度 调质钢对表面耐磨性要求较高时还需高频淬火，要求耐磨性更高时则需渗氮。
弹簧钢含碳量：碳素弹簧钢0.6～0.9％ 合金弹簧钢0.45-0.7％ 弹簧钢的选用： 钢丝直径<12～15mm 65、75 弹簧≤25mm 65Mn、55Si2Mn 60Si2Mn、70Si3MnA 钢丝直径≤30mm 50CrVA、50CrMnVA 重要弹簧 60Si2CrVA、65Si2MnVA 弹簧钢的热处理一般是淬火加中温回火 热处理的硬度一般为 HRC41-48 对于一般小弹簧（钢丝截面D<10mm）不淬火，只作250～300去应力处理。 65Mn淬硬性好，硬度≥HRC59。 轴承钢含碳量0.95～1.10％ 含铬量0.5～1.65％ GCr9 GCr15 GCr15SiMn GsiMnV GMnMoVRE GSiMnMoV GSiMnVRE GSiMnMoVRE GMnMoV 轴承承受高压集中周期性交变载荷，由转动和滑动产生极大的摩擦。 轴承钢一般首先进行球化退火—淬火—低温回火，硬度为HRC61-65。
典型零件热处理工艺方法 发布时间: 2007-5-05 21:36 作者: 网络转载来源: 字体: 小中大 | 上一篇下一篇 | 打印 a、紧固件的热处理 1）螺栓、螺钉和螺柱的力学性能。 2）螺母力学性能。 3）不同强度级别、不同之境的螺栓所对应的钢号。 4）钢材球化退火工艺。 5）螺栓和螺母用部分合金钢热处理规范。 6） 35、45钢螺栓和螺母热处理规范。 7）螺栓和螺母低碳合金钢的热处理和力学性能。 8）几种不锈钢热处理规范及力学性能。 9）几种钢材的高温力学性能。 10）几种钢材低温冲击值。 11）弹性垫圈及弹性挡圈的技术要求。 12）销的材料选用及热处理。 13）铆钉用材料、热处理机表面处理。 b、大型铸件的热处理 1）大型铸件的热处理。 c、模具的热处理内增加。 1）塑料模的热处理 塑料模具的工作条件和分类。 塑料模具的主要失效形式。 塑料模具材料的选用。 塑料模具的热处理工艺。 2）提高模具性能和寿命的途径 高强韧模具材料的应用及效果实例。 模具强韧化处理应用实例。 常用模具钢真空淬火工艺参数。 模具表面强化技术及应用实例。 d、轴类零件的热处理内增加 1）连杆 连杆材料。 常用碳素钢和合金结构钢连杆的调质工艺。 经不同工艺处理的40Cr和45钢连杆的力学性能。 连杆的常见热处理缺陷及预防补救措施。 2）活塞销 活塞销的服役条件和失效方式。 活塞销材料。
活塞销的渗碳热处理工艺。 活塞销常见热处理缺陷及预防补救措施。 3）挺杆 挺杆的服役条件和失效方式。 挺杆的材料。 各种挺杆的热处理工艺及技术要求。 冷镦合金铸铁挺杆的热处理工艺。 e、机床零件的热处理 1）机床导轨的热处理 导轨服役条件及失效形式。 机床导轨材料。 铸铁导轨的感应淬火。 灰铸铁导轨感应淬火常见缺陷及解决办法。 铸铁导轨的火焰淬火。 铸铁导轨的接触电阻加热淬火。 2）机床主轴的热处理 机床主轴的服役条件和失效方式。 机床主轴材料。 机床主轴的热处理工艺。 3）机床丝杠的热处理 机床丝杠的服役条件和失效方式。 机床丝杠材料。 机床普通丝杠的热处理工艺。 机床滚珠丝杠的热处理工艺。 4）机床离合器零件的热处理。 f、液压元件的热处理 1）齿轮泵零件的热处理。 2）叶片泵零件的热处理。 3）柱塞泵零件的热处理。 4）液压阀零件的热处理。 g、化工机械零件的热处理 1）压力容器的热处理。 压力容器的失效。 压力容器用碳钢和低合金钢的力学性能。 压力容器用低温钢和不锈钢的力学性能。 压力容器用耐热钢和抗氢钢的力学性能。 压力容器用不锈钢铸件的力学性能。 压力容器用钢的正火工艺。 各种压力容器用钢最佳回火温度。 各种压力容器用钢的去应力退火温度及保温时间。
一、齿轮 1.渗碳及碳氮共渗齿轮的工艺流程 毛坯成型→预备热处理→切削加工→渗碳（碳、氮共渗）、淬火及回火→（喷丸）→精加工2.感应加热和火焰加热淬火齿轮用钢及制造工艺流程 配料→锻造→正火→粗加工→精加工→感应或火焰加热淬火→回火→珩磨或直接使用调质 3.高频预热和随后的高频淬火工艺流程 锻坯→正火→粗车→高频预热→精车（内孔、端面、外圆）滚齿、剃齿→高频淬火→回火→珩齿 二、滚动轴承 1.套圈工艺流程 棒料→锻制→正火→球化退火 棒料→钢管退火磨→补加回火→精磨→成品 2.滚动体工艺流程 （1）冷冲及半热冲钢球 钢丝或条钢退火→冷冲或半热冲→低温退火→锉削加工→软磨→淬火→冷处理→低温回火→粗磨→补加回火→精磨→成品 （2）热冲及模锻钢球 棒料→热冲或模锻→球化退火→锉削加工→软磨→淬火→冷处理→低温回火→粗磨→补加回火→精磨→成品 （3）滚子滚针 钢丝或条钢（退火）→冷冲、冷轧或车削→淬火→冷处理→低温回火→粗磨→附加回火→精磨→成品 三、弹簧 1.板簧的工艺流程
切割→弯制主片卷耳→加热→弯曲→余热淬火→回火→喷丸→检查→装配→试验验收 2.热卷螺旋弹簧工艺流程 下料→锻尖→加热→卷簧及校正→淬火→回火→喷丸→磨端面→试验验收 3.冷卷螺旋弹簧工艺流程 下料→锻尖→加热→卷簧及校正→去应力回火→淬火→回火→喷丸→磨端面→试验验收 四、汽车、拖拉机零件的热处理 1.铸铁活塞环的工艺流程 （1）单体铸造→机加工→消除应力退火→半精加工→表面处理→精加工→成品 （2）简体铸造→机加工→热定型→内外圆加工→表面处理→精加工→成品 2.活塞销的工艺流程 棒料→粗车外圆→渗碳→钻内孔→淬火、回火→精加工→成品 棒料→退火→冷挤压→渗碳→淬火、回火→精加工→成品 热轧管→粗车外圆→渗碳→淬火、回火→精加工→成品 冷拔管→下料→渗碳→淬火、回火→精加工→成品 3.连杆的工艺流程 锻造→调质→酸洗→硬度和表面检验→探伤→校正→精压→机加工→成品 4.渗碳钢气门挺杆的工艺流程 棒料→热镦→机加工成型→渗碳→淬火、回火→精加工→磷化→成品 5.合金铸铁气门挺杆的工艺流程 合金铸铁整体铸造（间接端部冷激）→机械加工→淬火、回火→精加工→表面处理→成品合金铸铁整体铸造（端部冷激）→机械加工→消除应力退火→精加工→表面处理→成品钢制杆体→堆焊端部（冷激）→回火→精加工→成品 钢制杆体→对焊→热处理→精加工→表面处理→成品 6.马氏体型耐热钢排气阀的工艺流程 马氏体耐热钢棒料→锻造成型→调质→校直→机加工→尾部淬火→抛光→成品 7.半马氏体半奥氏体型耐热钢（Gr13Ni7Si2）排气阀的工艺流程
常用金属材料及热处理 以下是为大家整理的常用金属材料及热处理的相关范文，本文关键词为常用,金属,材料及,热处理,模块,常用,金属,材料及,热处理，您可以从右上方搜索框检索更多相关文章，如果您觉得有用，请继续关注我们并推荐给您的好友，您可以在教师教学中查看更多范文。 模块一常用金属材料及热处理项目二钢的热处理任务一：钢的普通热处理一、实验目的1、了解碳钢的基本热处理（退火、正火、淬火及回火）工艺方法。2、研究冷却条件对碳钢性能的影响。3、分析淬火及回火温度对碳钢性能的影响。二、实验原理1、钢的淬火所谓淬火就是将钢加热到Ac3（亚共析钢）或Ac1(过共析钢)以上30～50℃，保温后放入各种不同的冷却介质中（V冷应大于V临），以获得马氏体组织。碳钢经淬火后的组织由马氏体及一定数量的残余奥氏体所组成。为了正确地进行钢的淬火，必须考虑下列三个重要因素：淬火加热的温度、保温时间和冷却速度。（1）淬火温度的选择选定正确的加热温度是保证淬火质量的重要环节。淬火时的具体加热温度主要取决于钢的含碳量，可根据相图确定（如图4所示）。对亚共析钢，其加热温度为＋30～50℃，若加热温度不足（低于），则淬火组织中将出现
铁素体而造成强度及硬度的降低。对过共析钢，加热温度为＋30～50℃，淬火后可得到细小的马氏体与粒状渗碳体。后者的存在可提高钢的硬度和耐磨性。（2）保温时间的确定淬火加热时间是将试样加热到淬火温度所需的时间及在淬火温度停留保温所需时间的总和。加热时间与钢的成分、工件的形状尺寸、所需的加热介质及加热方法等因素有关，一般可按照经验公式来估算，碳钢在电炉中加热时间的计算如表1所示。表1碳钢在箱式电炉中加热时间的确定加热圆柱形工件形状方形板形温度(℃)分钟/每毫米直径70080090010001.51.00.80.4保温时间分钟/每毫米厚度2.21.51.20.6分钟/每毫米厚度321.60.8（3）冷却速度的影响冷却是淬火的关键工序，它直接影响到钢淬火后的组织和性能。冷却时应使冷却速度大于临界冷却速度，以保证获得马氏体组织；在这个前提下又应尽量缓慢冷却，以减少钢中的内应力，防止变形和开裂。为此，可根据c曲线图（如图2所示），使淬火工作在过冷奥氏体最不稳定的温度范围（650～550℃）进行快冷（即与c曲线的“鼻尖”相切），而在较低温度（300～100℃）时冷却速度则尽可能小些。为了保证淬火效果,应选用合适的冷却方法（如双液淬火、分级淬火等).不同的冷却介质在不同的温度范围内的冷却速度有所差别。各种冷却介质的特性见表2.表2几种常用淬火介质的冷却能力在下列温度范围内的冷却速度（℃/秒）冷却介质650～550℃18℃的水50℃的水10％nacl 水溶液（18℃）10％naoh水溶液（18℃）10％naoh水溶液（18℃）蒸馏水（50℃）硝酸盐（200℃）菜籽油（50℃）矿务机油（50℃）6001001100120XX0025035020XX50300～
一、退火 将钢件加热到临界温度以上（不同钢号它的临界温度也不同，一般是 710-750℃，个别合金钢到800或900℃），在此温度停留一段时间，然后缓慢冷却的过程叫做退火 退火的目的是： 1、降低硬度，便于切削加工； 2、细化晶粒，均匀组织，以改善钢件毛坯的机械性能，或者为下一步淬火 做好准备； 3、消除内应力 二、正火 将钢件加热到临界温度以上，在此温度停留一段时间，然后放在空气中冷却的过程称为正火。 正火的冷却速度比退火快，加热和保温时间与退火一样。 正火的目的是使低碳和中碳钢件及渗碳机件的组织细化，增加强度与韧性，减少内应力，改善切削性能。 正火实质上是退火的一种特殊形式具有与退火相似的目的所不同的是冷却 速度比退火快，可以缩短生产周期，比较经济。 三、淬火 将钢件加热到临界点以上，保温一段时间，然后在水、盐水或油中（个别材料在空气中）急速冷却的过程叫做淬火。 淬火的目的是提高钢件的硬度和强度。对于工具刚来说，淬火的主要目的是提高它的硬度，以保证刀具的切削性能和冲模工具及量具的耐磨性。对于中碳钢制造的机件来说，淬火是为以后的回火做好结构和性能上的准备，因为高强度和高韧性并不能在淬火后同时得到，而是在回火处理后才得到的。 有很多零件如齿轮、曲轴等，他们在工作时一方面要受磨，另一方面又要受到冲击作用，因此要求零件表面有很高的硬度，而中心有较好的韧性。这时可以利用表面淬火的方法来达到上述要求。 表面淬火是应用将工件的表面迅速加热到淬火温度（这时金属内部的温度仍比较低），随后立即用水喷到工件表面上，进行急速冷却。这样就能获得表面硬、中心韧的要求。 表面加热时，可用氧炔焰、高频电流或中频电流加热。 四、回火 将淬硬的钢件加热到临界点以下的温度，保温一段时间，然后在空气中或油中冷却下来的过程叫做回火。 回火的目的是消除淬火后的脆性和内应力，调整组织，提高钢件的塑性和冲击韧性。对于工具来说，是为了尽可能减少脆性保留硬度。对于零件来说是为了提高韧性，但不可避免的会使硬度降低。 五、调质 淬火后高温回火，叫做调质。 调质的目的是使钢件获得很高的韧性和足够的强度，使其具有良好的综合机械性能。很多重要零件如主轴、丝杠、齿轮等都是经过调质处理的。 调质一般是在零件机械加工后进行的，也可把锻坯或经过粗加工的光坯调质后再进行机械加工。 六、时效

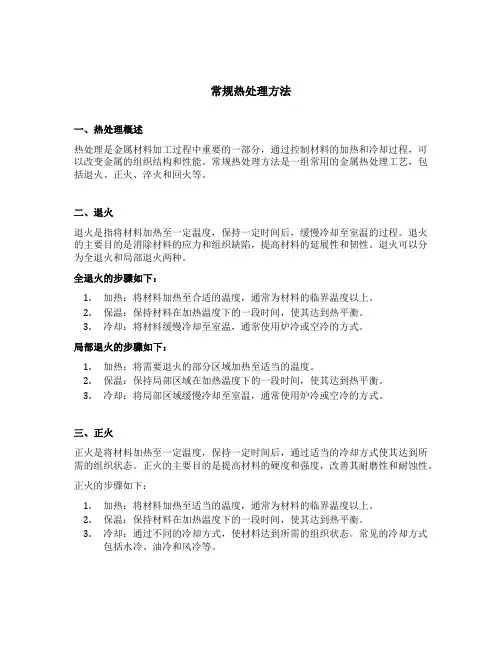

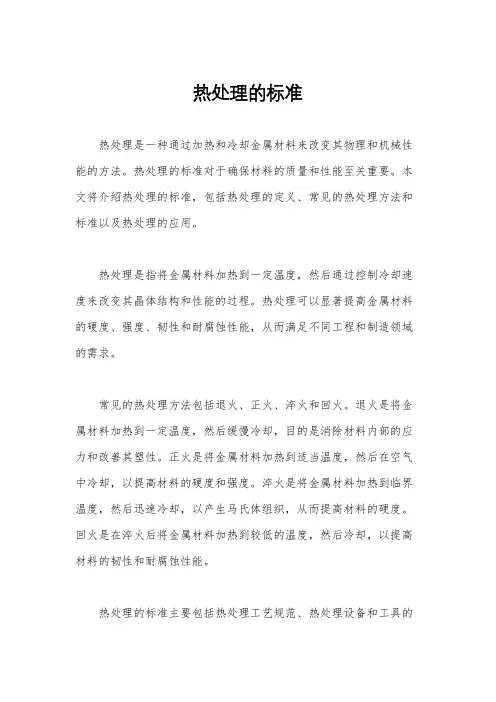

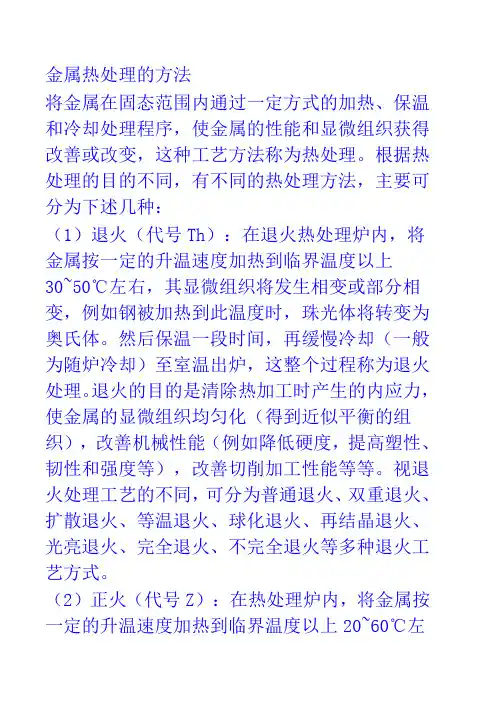

常用热处理方法 一、热处理是通过加热、保温、冷却三个环节来实现的。加热、保温、冷却是热处理的三要素。 二、热处理的基本工艺 1、钢的退火 将钢加热到一定温度并保温一段时间，然后使它慢慢冷却，称为退火。钢的退火是将钢加热到发生相变或部分相变的温度，经过保温后缓慢冷却的热处理方法。退火的目的，是为了消除组织缺陷，改善组织使成分均匀化以及细化晶粒，提高钢的力学性能，减少残余应力；同时可降低硬度，提高塑性和韧性，改善切削加工性能。所以退火既为了消除和改善前道工序遗留的组织缺陷和内应力，又为后续工序作好准备，故退火是属于半成品热处理，又称预先热处理。 2、钢的正火 正火是将钢加热到临界温度以上，使钢全部转变为均匀的奥氏体，然后在空气中自然冷却的热处理方法。它能消除过共析钢的网状渗碳体，对于亚共析钢正火可细化晶格，提高综合力学性能，对要求不高的零件用正火代替退火工艺是比较经济的。 3、钢的淬火 淬火是将钢加热到临界温度以上，保温一段时间，然后很快放入淬火剂中，使其温度骤然降低，以大于临界冷却速度的速度急速冷却，而获得以马氏体为主的不平衡组织的热处理方法。淬火能增加钢的强度和硬度，但要减少其塑性。淬火中常用的淬火剂有：水、油、碱水和盐类溶液等。 4、钢的回火 将已经淬火的钢重新加热到一定温度，再用一定方法冷却称为回火。其目
的是消除淬火产生的内应力，降低硬度和脆性，以取得预期的力学性能。回火分高温回火、中温回火和低温回火三类。回火多与淬火、正火配合使用。 ⑴调质处理：淬火后高温回火的热处理方法称为调质处理。高温回火是指在500-650℃之间进行回火。调质可以使钢的性能，材质得到很大程度的调整，其强度、塑性和韧性都较好，具有良好的综合机械性能。 ⑵时效处理：为了消除精密量具或模具、零件在长期使用中尺寸、形状发生变化，常在低温回火后（低温回火温度150-250℃）精加工前，把工件重新加热到100-150℃，保持5-20小时，这种为稳定精密制件质量的处理，称为时效。对在低温或动载荷条件下的钢材构件进行时效处理，以消除残余应力，稳定钢材组织和尺寸，尤为重要。
金属材料与热处理 一、填空题（30分，每空1分） 1、常见的金属晶体类型有_体心立方_晶格、__面心立方__晶格和密排六方晶格三种。 2、金属的整个结晶过程包括形核_____、___长大_______两个基本过程组成。 3、根据溶质原子在溶剂晶格中所处的位置不同，固溶体分为_间隙固溶体_与_置换固溶体_两种。 4、工程中常用的特殊性能钢有_不锈钢__、_耐热钢_、耐磨钢。 5、常用的常规热处理方法有___回火___、正火和淬火、__退火__。 6、随着回火加热温度的升高，钢的__强度__和硬度下降，而_塑性___和韧性提高。 7、根据工作条件不同，磨具钢又可分为_冷作模具钢_、__热作模具钢__和塑料磨具用钢等。 8、合金按照用途可分为_合金渗碳体_、_特殊碳化物_和特殊性能钢三类。 9、合金常见的相图有__匀晶相图__、_共晶相图__、包晶相图和具有稳定化合物的二元相图。 10、硬质合金是指将一种或多种难熔金属_碳化物__和金属粘结剂，通过_粉末冶金__工艺生产的一类合金材料。 11、铸铁的力学挺能主要取决于_基体的组织_的组织和石墨的基体、形态、_数量_以及分布状态。 12、根据铸铁在结晶过程中的石墨化程度不同，铸铁可分为_灰口铸铁__、_白口铸铁_和麻口铸铁三类。 13、常用铜合金中，_青铜_是以锌为主加合金元素，_白铜_是以镍为主加合金元素。 14、铁碳合金的基本组织中属于固溶体的有_铁素体_和_奥氏体_,属于金属化合物的有_渗碳体_，属于混合物的有_珠光体_和莱氏体。 二、选择题（30分，每题2分） 1、铜只有通过冷加工并经随后加热才能使晶粒细化，而铁则不需冷加工，只需加热到一定温度即使晶粒细化，其原因是（ C ） A 铁总是存在加工硬化，而铜没有 B 铜有加工硬化现象，而铁没有 C 铁在固态下有同素异构转变，而铜没有 D 铁和铜的再结晶温度不同 α-是具有（A ）晶格的铁。 2、Fe A 体心立方 B 面心立方 C密排六方 D 无规则几何形状 3、以下哪种铸铁的断口呈灰黑色？（ D ） A 马口铁 B 白口铸铁 C 麻口铸铁D灰铸铁 4、用于制造渗碳零件的钢称为（C ）。 A 结构钢 B 合金钢 C 渗碳钢 D 工具钢 5、合金发生固溶强化的主要原因（ C ）。 A晶格类型发生了变化B 晶粒细化 C 晶格发生畸形 D 晶界面积发生变化 6、调质处理就是（ A ）的热处理。 A 淬火+高温火 B 淬火+中温回火 C 淬火+低温回火 D 淬火+低温退火 7、零件渗碳后，一般需经过（ A ）才能达到表面硬度高而且耐磨的目的。 A 淬火+低温回火 B 正火 C 调质 D 淬火+高温回火 8、钢在加热时，判断过热现象的依据是（B ）。 A 表面氧化 B 奥氏体晶界发生氧化或融化 C 奥氏体晶粒粗大D、晶格发生畸形 9、火焰加热表面淬火和感应加热表面淬火相比（ D ）。 A 效率更高 B 淬硬层深度更容易控制C工艺过程简单D设备简单
金属材料及热处理复习题 一、判断题（填在题后的括号内。对的“√”，错的“×”） 1、弹性变形和塑性变形都能引起零件和工具的外形和尺寸的改变，都是工程技术上所不允许的。（×） 2、碳素钢随含碳量的增加，其塑性、韧性将升高。（×） 3、硬度愈低，金属的切削加工性能愈好。（×） 4、钢中含碳量的多少不仅会影响到钢的机械性能，而且会影响到钢的工艺性能。（√） 5、表面热处理都是通过改变钢材表面的化学成分而改变表面性能的。 （×） 6、高速钢由于具有极高的硬度而可以进行高速切削。（×） 7、由于铸铁含碳量比钢高，所以硬度都比钢高。（×） 8、低碳钢为了改善组织结构和机械性能，改善切削加工性，常用正火代替退火。（√） 9、工具钢的硬度、耐磨性高，则红硬性也一定很好。（×） 10、发蓝的主要目的是提高零件表面的强度和硬度，其次还能提高抗蚀能力。（×） 二、填空题 1、金属材料的性能，主要可分为使用性能和工艺性能两个方面。 2、高碳钢、中碳钢、低碳钢是按含碳量的高低划分，其含碳量＞0.60% 为高碳钢，含碳量为0.25～0.60%为中碳钢，含碳量＜0.25%为低碳钢。 3、淬火的主要目的是提高钢的硬度和耐磨性。 4、按用途，合金钢可以分为合金结构钢、合金工具钢和特殊合金钢。 5、调质处理就是将钢淬火后，再经高温回火的一种工艺方法。 6、铸铁是含碳量大于2.11%的铁碳合金。
7、合金结构钢的编号原则是采用“二位数字+化学元素符号+数字”的方法。 8、金属铸造性能的好坏主要取决于金属的流动性和收缩性的大小。 9、常用的化学热处理方法有渗碳和氮化。 10、常用的硬质合金分类牌号中“YG”表示钨钴类硬质合金，“YT”表示钨钴钛类硬质合金。 11、根据加入元素量的不同。钢合金分为低合金钢、中合金钢和高合金钢三大类。在机械制造业中，应用较广的是中合金钢。 12、铝合金按加入元素的含量多少和工艺特点不同，可分为形变铝合金和铸造铝合金两类。 13、以下牌号是表示什么材料： 45表示平均C%为0.45%的优质碳素结构钢， T8表示平均C%≈0.8%的优质碳素工具钢， QT42-10表示最低抗拉强度为42N/mm2,最低延伸率为10%的球墨铸铁， H62表示Cu%≈62%的普通黄铜， W18Cr4V表示含W约为18%，含Cr约为4%，含V小于1.5%的高速钢。三、选择题（在每组答案里面只有一个正确的，请将正确答案的序号填在 题内的空格处） 1、金属的使用性能常包括 b 性能 c 性能和 d 性能等。 a.加工性 b.物理 c.化学 d.机械 2、形状复杂、机械性能要求较高，而且难以用压力加工方法成形的机架、箱体等零件，应采用 d 来制造。 a.碳素工具钢 b.碳素结构钢 c.易切削钢 d.工程用铸钢 3、工件在回火时，回火温度愈高，其回火后的硬度 b a.愈高 b.愈低 c.不变 d.不确定 4、9SiCr是合金 b 钢。C%约为 c %
