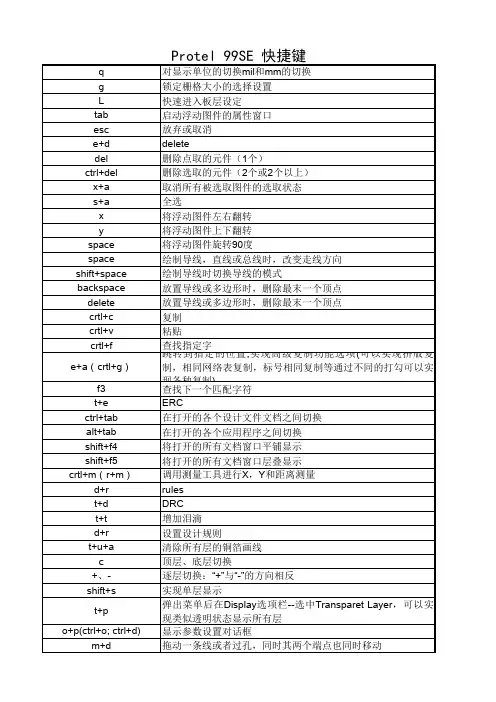

Protel99SE快捷键(doc 9页)
Protel99SE快捷键enter——选取或启动
esc——放弃或取消
f1——启动在线帮助窗口
tab——启动浮动图件的属性窗口
pgup——以鼠标为中心放大窗口显示比例pgdn——以鼠标为中心缩小窗口显示比例end——刷新屏幕
del——删除点取的元件（1个）
ctrl+del——删除选取的元件（2个或2个以上）x+a——取消所有被选取图件的选取状态x——将浮动图件水平（左右）翻转
y——将浮动图件垂直（上下）翻转space——将浮动图件旋转90度
crtl+ins——将选取图件复制到编辑区里
shift+ins——将剪贴板里的图件贴到编辑区里
shift+del——将选取图件剪切放入剪贴板里
alt+backspace——恢复前一次的操作
ctrl+backspace——取消前一次的恢复
crtl+g——跳转到指定的位置
crtl+f——寻找指定的文字
alt+f4——关闭protel
spacebar——绘制导线，直线或总线时，改变走线模式v+d——缩放视图，以显示整张电路图
v+f——缩放视图，以显示所有电路部件
home——以光标位置为中心，刷新屏幕
esc——终止当前正在进行的操作，返回待命状态backspace——放置导线或多边形时，删除最末一个顶点delete——放置导线或多边形时，删除最末一个顶点
ctrl+tab——在打开的各个设计文件文档之间切换
v——弹出view菜单
w——弹出window菜单
x——弹出edit\deselect菜单
z——弹出zoom菜单
im——测量两点间的距离
ob"O"-"B"，将Visible Kind 改成"Dots"点栅格，布板时背景会清楚一些。
oo——设置PCB各层(Layer)的颜色
oy——显示坐标原点,(Option-Preferences-Display)，在"Origin Marker"前打钩选取。
op——改变旋转角度："O"-"P"(Option-Option)，在"Rotation Step"中输入新的旋转角度。
ol——打开/关闭层："O"-"L"(Option-Layer)，选取或取消相应的层。
pt——画覆铜箔线(Place Track)。
sp——选择快捷键"S"-"P"(Select-Connected Cooper)，选择连接的铜箔。
tj——做选择物体的包络轮廓线，包络间距在"D"-"R"(Design
Rules-Routing-Clearance Constraint)中设置。
xa——取消所有选择(Unselect All)。
vf——显示整个PCB板面。
E x ——编辑X ，X为编辑目标，代号如下：(A)=圆弧；(C)=元件；(F)=填充；(P)=焊盘；(N)=网络；(S)=字符；(T)=导线；(V)=过孔；(I)=连接线；
(G)=填充多边形。例如要编辑元件时按E C，鼠标指针出现“十”字，单击要编辑的元件即可进行编辑。
P x ——放置X，X为放置目标，代号同上。
M x ——移动X，X为移动目标，(A)、(C)、(F)、(P)、(S)、(T)、(V)、(G)同上，另外( I )=翻转选择部份；(O)旋转选择部份；(M)=移动选择部份；(R) =重新布线。
S x ——选择X，X为选择的内容，代号如下：(I)=内部区域；(O)=外部区域；(A)=全部；(L)=层上全部；(K)=锁定部分；(N)=物理网络；(C)=物理连接线；(H)=指定孔径的焊盘；(G)=网格外的焊盘。例如要选择全部时按S A ，所有图形发亮表示已被选中，可对选中的文件进行复制、清除、移动等操作。
左箭头光标左移1个电气栅格
shift+左箭头光标左移10个电气栅格
右箭头光标右移1个电气栅格
shift+右箭头光标右移10个电气栅格
上箭头光标上移1个电气栅格
shift+上箭头光标上移10个电气栅格
下箭头光标下移1个电气栅格
shift+下箭头光标下移10个电气栅格
ctrl+1 以零件原来的尺寸的大小显示图纸
ctrl+2 以零件原来的尺寸的200%显示图纸ctrl+4 以零件原来的尺寸的400%显示图纸ctrl+5 以零件原来的尺寸的50%显示图纸
ctrl+f 查找指定字符
ctrl+g 查找替换字符
ctrl+b 将选定对象以下边缘为基准，底部对齐
ctrl+t 将选定对象以上边缘为基准，顶部对齐
ctrl+l 将选定对象以左边缘为基准，靠左对齐
ctrl+r 将选定对象以右边缘为基准，靠右对齐
ctrl+h 将选定对象以左右边缘的中心线为基准，水平居中排列ctrl+v 将选定对象以上下边缘的中心线为基准，垂直居中排列ctrl+shift+h 将选定对象在左右边缘之间，水平均布
ctrl+shift+v 将选定对象在上下边缘之间，垂直均布
f3 查找下一个匹配字符
shift+f4 将打开的所有文档窗口平铺显示
shift+f5 将打开的所有文档窗口层叠显示
shift+单左鼠可以选择一个或多个物体。
crtl+单左鼠，再释放crtl 拖动单个对象
shift+ctrl+左鼠移动单个对象
按ctrl后移动或拖动移动对象时，不受电器格点限制
按alt后移动或拖动移动对象时，保持垂直方向
按shift+alt后移动或拖动移动对象时，保持水平方向
按住鼠标右键，鼠标变成手状，可以实现PCB的平移，有点像AutoCAD。
Ctrl+Insert(Ctrl+C) 复制选择的物体。
Shift+Insert(Ctrl+V) 粘贴。
Ctrl+Del 删除选择的物体。
Shift+空格在画覆铜箔线时，在以下几种画线方式中切换：直线、45
度斜线、圆弧线、任意角度线
小数字键盘区：
* 印制板层间切换
+ 所有层间顺序切换
- 所哟层间逆序切换
protel99se元件中英文对照 (2010-04-17 21:39:05) 转载 标签： 分类：专业学习 protel99se 场效应管 变容二极管 整流桥 文化 1.电阻固定电阻：RES 半导体电阻：RESSEMT 电位计；POT 变电阻；RVAR 可调电阻;res1 2.电容 定值无极性电容；CAP 定值有极性电容;CAP 半导体电容：CAPSEMI 可调电容：CAPVAR 3.电感：INDUCTOR 4.二极管：DIODE.LIB 发光二极管：LED 5.三极管:NPN1 6.结型场效应管：JFET.lib 7.MOS场效应管 8.MES场效应管
9.继电器：PELAY. LIB 10.灯泡:LAMP 11.运放:OPAMP 12.数码管：DPY_7-SEG_DP (MISCELLANEOUS DEVICES.LIB) 13.开关;sw_pb 原理图常用库文件： Miscellaneous Devices.ddb Dallas Microprocessor.ddb Intel Databooks.ddb Protel DOS Schematic Libraries.ddb PCB元件常用库： Advpcb.ddb General IC.ddb Miscellaneous.ddb 部分分立元件库元件名称及中英对照 AND 与门 ANTENNA 天线 BATTERY 直流电源 BELL 铃,钟 BVC 同轴电缆接插件 BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器 BUZZER 蜂鸣器 CAP 电容 CAPACITOR 电容 CAPACITOR POL 有极性电容 CAPVAR 可调电容 CIRCUIT BREAKER 熔断丝
Protel99SE快捷键(doc 9页)
Protel99SE快捷键enter——选取或启动 esc——放弃或取消 f1——启动在线帮助窗口 tab——启动浮动图件的属性窗口 pgup——以鼠标为中心放大窗口显示比例pgdn——以鼠标为中心缩小窗口显示比例end——刷新屏幕 del——删除点取的元件（1个） ctrl+del——删除选取的元件（2个或2个以上）x+a——取消所有被选取图件的选取状态x——将浮动图件水平（左右）翻转 y——将浮动图件垂直（上下）翻转space——将浮动图件旋转90度 crtl+ins——将选取图件复制到编辑区里
shift+ins——将剪贴板里的图件贴到编辑区里 shift+del——将选取图件剪切放入剪贴板里 alt+backspace——恢复前一次的操作 ctrl+backspace——取消前一次的恢复 crtl+g——跳转到指定的位置 crtl+f——寻找指定的文字 alt+f4——关闭protel spacebar——绘制导线，直线或总线时，改变走线模式v+d——缩放视图，以显示整张电路图 v+f——缩放视图，以显示所有电路部件 home——以光标位置为中心，刷新屏幕 esc——终止当前正在进行的操作，返回待命状态backspace——放置导线或多边形时，删除最末一个顶点delete——放置导线或多边形时，删除最末一个顶点 ctrl+tab——在打开的各个设计文件文档之间切换
v——弹出view菜单 w——弹出window菜单 x——弹出edit\deselect菜单 z——弹出zoom菜单 im——测量两点间的距离 ob"O"-"B"，将Visible Kind 改成"Dots"点栅格，布板时背景会清楚一些。 oo——设置PCB各层(Layer)的颜色 oy——显示坐标原点,(Option-Preferences-Display)，在"Origin Marker"前打钩选取。 op——改变旋转角度："O"-"P"(Option-Option)，在"Rotation Step"中输入新的旋转角度。 ol——打开/关闭层："O"-"L"(Option-Layer)，选取或取消相应的层。 pt——画覆铜箔线(Place Track)。 sp——选择快捷键"S"-"P"(Select-Connected Cooper)，选择连接的铜箔。
protel元件库中如何找到元器件 protel元件库中如何找到元器件 1.电阻 固定电阻：RES 半导体电阻：RESSEMT 电位计；POT 变电阻；RVAR 可调电阻;res1 2.电容 定值无极性电容；CAP 定值有极性电容;CAP 半导体电容：CAPSEMI 可调电容：CAPVAR 3.电感：INDUCTOR 4.二极管：DIODE.LIB 发光二极管：LED 5.三极管:NPN1 6.结型场效应管：JFET.lib 7.MOS场效应管 8.MES场效应管 9.继电器：PELAY. LIB 10.灯泡:LAMP 11.运放:OPAMP 12.数码管：DPY_7-SEG_DP (MISCELLANEOUS DEVICES.LIB) 13.开关;sw_pb 原理图常用库文件： Miscellaneous Devices.ddb Dallas Microprocessor.ddb Intel Databooks.ddb
Protel DOS Schematic Libraries.ddb PCB元件常用库： Advpcb.ddb General IC.ddb Miscellaneous.ddb 部分分立元件库元件名称及中英对照AND与门 ANTENNA天线 BATTERY直流电源 BELL铃,钟 BVC同轴电缆接插件 BRIDEG 1整流桥(二极管) BRIDEG 2整流桥(集成块) BUFFER缓冲器 BUZZER蜂鸣器 CAP电容 CAPACITOR电容 CAPACITOR POL有极性电容 CAPVAR可调电容 CIRCUIT BREAKER熔断丝 COAX同轴电缆 CON插口 CRYSTAL晶体整荡器 DB并行插口 DIODE二极管 DIODE SCHOTTKY稳压二极管 DIODE VARACTOR变容二极管 DPY_3-SEG 3段LED DPY_7-SEG 7段LED DPY_7-SEG_DP 7段LED(带小数点) ELECTRO电解电容 FUSE熔断器 INDUCTOR电感 INDUCTOR IRON带铁芯电感INDUCTOR3可调电感 JFET N N沟道场效应管 JFET P P沟道场效应管 LAMP灯泡 LAMP NEDN起辉器 LED发光二极管

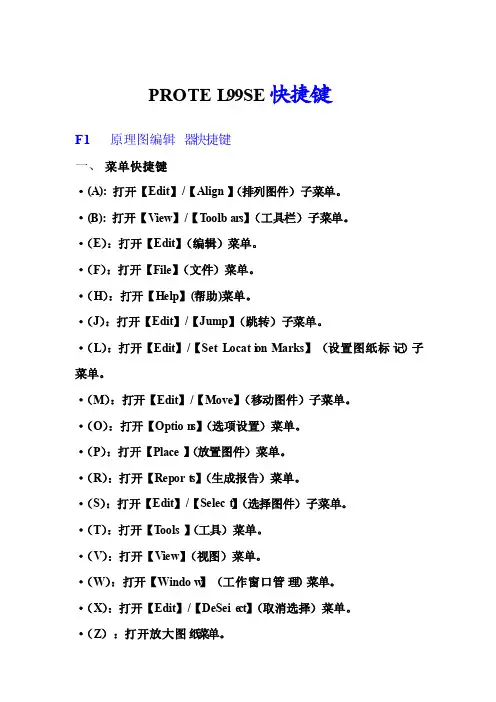

PROTEL99SE常用到的快捷键一、默认的弹出菜单快捷健 快捷键功能 A 弹出图件排列子菜单 B 弹出工具栏子菜单 E 弹出编辑菜单 F 弹出文件菜单 H 弹出帮助菜单 J 弹出跳转子菜单 L 弹出设置位置标记子菜单 M 弹出移动子菜单 P 弹出放置菜单 R 弹出报表菜单 S 弹出选择菜单 T 弹出工具菜单 V 弹出视图菜单 W 弹出窗口菜单 X 弹出取消选择菜单 Z 弹出视图缩放菜单
二、默认原理图操作命令的快捷键 快捷键功能键 Ctrl+退格键恢复撤销的操作，按一步恢复一步 Alt+退格键撤销前一步操作，按一步撤销一步 Page Up 放大比例显示 PageDown 缩小比例显示 Ctrl+PageDown 在设计窗口中全显所有对象 End 屏幕显示刷新 Home 摇景，以光标当前所在位置为显示中心显示画面Ctrl+Home 将光标跳到X=0，Y=0的起点位置 ←光标左移一个格点 Shift+←光标左移十个格点 ↑光标上移一个格点 Shift+↑光标上移十个格点 →光标右移一个格点 Shift+→光标右移十个格点 →光标下移一个格点 Shift+→光标下移十个格点 Shift+Insert 粘贴 Ctrl+Insert或Ctrl+C 将框选中的对象组复制到剪切板中 Shift+Delete或Crtl+X 剪切已选中的对象组，同时复制到剪切板中Crtl+Delete 清除已选中的对象组，但不复制到剪切板中 Delete 删除已点选中的对象 Crtl+1 按100%比例，即正常比例显示当前图纸 Crtl+2 按200%比例显示当前图纸 Crtl+3 按300%比例显示当前图纸 Crtl+4 按400%比例显示当前图纸 Crtl+5 按50%比例显示当前图纸 Crtl+F 查找字符串 Crtl+G 查找并替换字符串 Crtl+V 使一组图件垂直靠中（所选框1/2水平线）对齐 Crtl+B 使一组图件底端对齐 Crtl+T 使一组图件顶端对齐 Crtl+H 使一组图件按水平中心线（所选框中垂线）对齐Crtl+Shift+H 使一组图件水平平铺 Crtl+L 使一组图件左对齐 Crtl+R 使一组图件右对齐 P+P 放置组件 P+W 画连线 P+B 画总线 P+U 画总线分支
protel99se常用元件封装总结 1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0 两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0 三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR5 2.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR 封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0. 3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL（隧道二极管）DIODE VARCTOR （变容二极管）ZENER1~3（稳压二极管） 封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE的端口改为A、K） 4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管） 以上的封装为三角形结构。T0-226为直线形，我们常用的9013、9014管脚排列是直线型的，所以一般三极管都采用TO-126啦！ 5、效应管：JFETN（N沟道结型场效应管），JFETP（P沟道结型场效应管）MOSFETN（N沟道增强型管）MOSFETP（P 沟道增强型管） 引脚封装形式与三极管同。 6、电感：INDUCTOR、INDUCTOR1、INDUCTOR2（普通电感），INDUCTOR VAR、INDUCTOR3、INDUCTOR4（可变电感） 8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。 9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为SIP系列，从SIP-2到SIP-20。 10.双列直插元件原理图中常用的名称为根据功能的不同而不同，引脚封装形式DIP系列， 不如40管脚的单片机封装为DIP40。 11.串并口类原理图中常用的名称为DB系列，引脚封装形式为DB和MD系列。 12、晶体振荡器：CRYSTAL；封装：XTAL1 13、发光二极管：LED；封装可以才用电容的封装。（RAD0.1-0.4） 14、发光数码管：DPY；至于封装嘛，建议自己做！ 15、拨动开关：SW DIP；封装就需要自己量一下管脚距离来做！ 16、按键开关：SW-PB：封装同上，也需要自己做。 17、变压器：TRANS1——TRANS5；封装不用说了吧？自己量，然后加两个螺丝上去。 最后在说说PROTEL 99 的原理图库吧！ 常用元器件都在protel DOS schematic Libraries.ddb里 此外还有protel DOS schematic 4000 CMOS (4000序列元件) protel DOS schematic Analog digital (A/D,D/A转换元件) protel DOS schematic Comparator （比较器，如LM139之类） protel DOS schematic intel (Intel 的处理器和接口芯片之类) 电阻：RES1，RES2，RES3，RES4；封装属性为axial系列 无极性电容：cap; 封装属性为RAD-0.1到rad-0.4 电解电容：electroi; 封装属性为rb.2/.4到rb.5/1.0

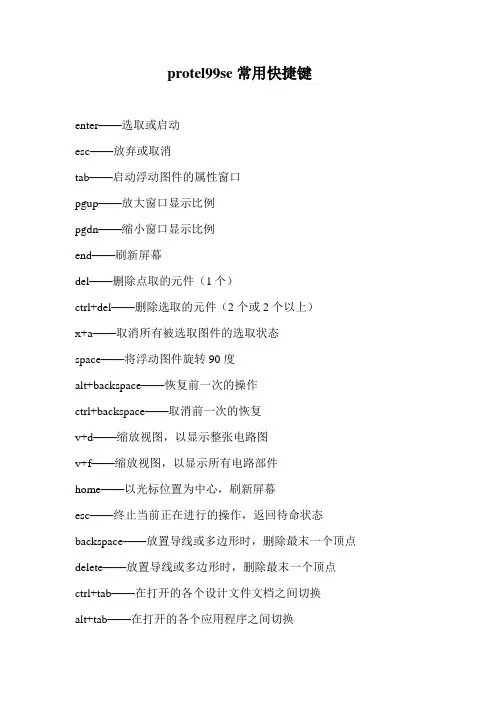

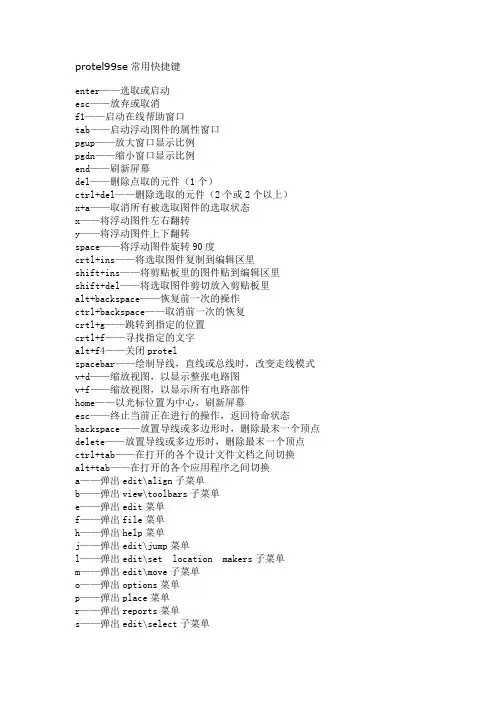

protel99se常用快捷键 enter——选取或启动 esc——放弃或取消 f1——启动在线帮助窗口 tab——启动浮动图件的属性窗口 pgup——放大窗口显示比例 pgdn——缩小窗口显示比例 end——刷新屏幕 del——删除点取的元件（1个） ctrl+del——删除选取的元件（2个或2个以上） x+a——取消所有被选取图件的选取状态 x——将浮动图件左右翻转 y——将浮动图件上下翻转 space——将浮动图件旋转90度 crtl+ins——将选取图件复制到编辑区里 shift+ins——将剪贴板里的图件贴到编辑区里 shift+del——将选取图件剪切放入剪贴板里 alt+backspace——恢复前一次的操作 ctrl+backspace——取消前一次的恢复 crtl+g——跳转到指定的位置 crtl+f——寻找指定的文字 alt+f4——关闭protel spacebar——绘制导线，直线或总线时，改变走线模式v+d——缩放视图，以显示整张电路图 v+f——缩放视图，以显示所有电路部件 home——以光标位置为中心，刷新屏幕 esc——终止当前正在进行的操作，返回待命状态backspace——放置导线或多边形时，删除最末一个顶点delete——放置导线或多边形时，删除最末一个顶点ctrl+tab——在打开的各个设计文件文档之间切换 alt+tab——在打开的各个应用程序之间切换 a——弹出edit\align子菜单 b——弹出view\toolbars子菜单 e——弹出edit菜单 f——弹出file菜单 h——弹出help菜单 j——弹出edit\jump菜单 l——弹出edit\set location makers子菜单 m——弹出edit\move子菜单 o——弹出options菜单 p——弹出place菜单 r——弹出reports菜单 s——弹出edit\select子菜单
Protel99SE常用元件的电气图形符号和封装形式 1.电阻： 标准电阻：RES1、RES2 封装：AXIAL-0.3到AXIAL-1.0 两端口可变电阻：RES3、RES4 封装：AXIAL-0.3到AXIAL-1.0 三端口可变电阻：RESISTOR TAPPED,POT1,POT2 封装：VR1-VR5 2.电容：CAP(无极性电容)、ELECTOR1或ELECTOR2（极性电容）、可变电容CAPVR 封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0 3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY(肖特基二极管)、DUIDE TUNNEL(隧道二极管)、DIODE V ARCTOR(变容二极管)、ZENER1~3(稳压二极管) 封装：DIODE0.4和DIODE0.7(做PCB时别忘了将DIODE的端口改为A、K) 4.三极管：NPN、NPN1和PNP、PNP1 封装：TO18、TO92A(普通三极管)，TO220H(大功率三极管)，TO3（大功率达林顿管） 以上的封装为三角形结构。TO-226为直线型，我们常用的9013、9014管脚排列是直线型的，所以一般三极管都采用TO-226 5.效应管：JFETN(N沟道结型场效应管)，JFETP(P沟道结型场效应管)，MOSFETN(N沟道增强型管) MOSFETP(P沟道增强型管) 引脚封装形式与三极管相同 6.电感：INDUCTOR、INDUCTOR1、INDUCTOR2(普通电感)，INDUCTOR V AR、INDUCTOR3、INDUCTOR4（可变电感） 7.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如 D-44,D-37,D-46等 8.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60,引脚封装形式为SIP 系列，从SIP2到SIP20 9.双列直插元件原理图中常用的名称为根据功能的不同而不同，引脚封装形式为DIP系列，比如40管脚的单片机封装为DIP-40 10.串并口类元件原理图中常用的名称为DB系列，引脚封装形式为DB和MD系列 11.晶体振荡器：CRYSTAL 封装:XTAL1 12.发光二极管：LED,封装可以用电容的封装：RAD-0.1到RAD-0.4 13.发光数码管：DPY

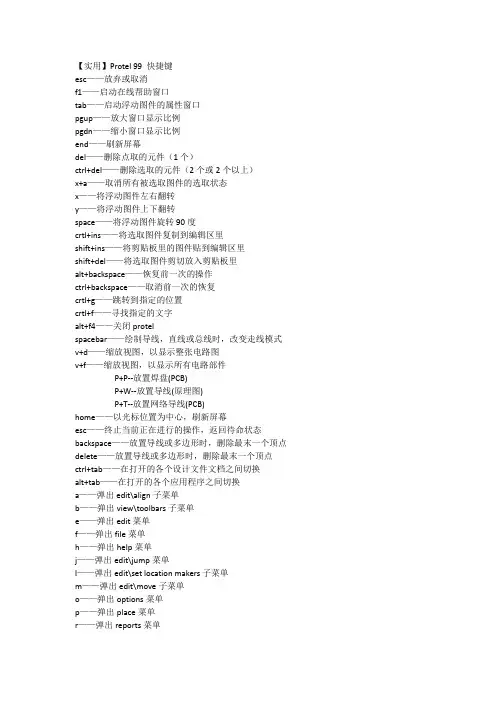

一、常用键 Enter——选取或启动 Esc——放弃或取消 F1——启动在线帮助窗 Tab——启动浮动图件的属性窗口 Page Up——放大窗口显示比例 Page Down——缩小窗口显示比例 End——刷新屏幕 Del——删除点取的元件（1个） Ctrl+Del—删除选取的元件（2个或2个以上）X+A——取消所有被选取图件的选取状态X——将浮动图件左右翻转 Y——将浮动图件上下翻转 Space——将浮动图件旋转90度 Crtl+Ins——将选取图件复制到编辑区里 Shift+Ins——将剪贴板里的图件贴到编辑区里Shift+Del——将选取图件剪切放入剪贴板里Alt+Backspace——恢复前一次的操作 Ctrl+Backspace——取消前一次的恢复 Crtl+G——跳转到指定的位置 Crtl+F——寻找指定的文字 Alt+F4——关闭
spacebar——绘制导线，直线或总线时，改变走线模式V+D——缩放视图，以显示整张电路图 V+F——缩放视图，以显示所有电路部件 P+P--放置焊盘(PCB) P+W--放置导线(原理图) P+T--放置网络导线(PCB) Home——以光标位置为中心，刷新屏幕 Esc——终止当前正在进行的操作，返回待命状态Backspace——放置导线或多边形时，删除最末一个顶点Delete——放置导线或多边形时，删除最末一个顶点Ctrl+Tab——在打开的各个设计文件文档之间切换 Alt+Tab——在打开的各个应用程序之间切换 A——弹出Edit\Align子菜单 B——弹出View\Toolbars子菜单 E——弹出Edit菜单 F——弹出File菜单 H——弹出Help菜单 J——弹出Edit\Jump菜单 L——弹出Edit\Set Location Makers子菜单 M——弹出Edit\Move子菜单 O——弹出Options菜单 P——弹出Place菜单
Protel99se教程一:建立一个数据库文件习Protel99 SE的第一步,是建立一个DDB文件,也就是说,使用protel99se进行电路图和PCB设计,以及其它的数据,都存放在一个统一的DDB数据库中的 一,打开protel 99se后,选择file菜单下的new菜单 第二步:选择新建的项目存放方式为DDB以及文件存放目录
第三步:新建好DDB文件后,我们就可里边的Documents目录下 第五步:可以新建SCH文件了,也就是电路图设计项目
第六步:新建后SCH项目后,在默认的一个protel99se元件库中,可以选择元件放到电路图中了
第七步:我们也可以选择增加自己的元件库
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ Protel99se教程二:使用protel99se原理图绘制使用protel99se绘制原理图,首先要先设置一下显示网格这一项去掉,这一个可以根据个个习惯,并不是一定需要这样的,去掉
prote99se的界面的View菜下,将visible Grid选中或取消,可以选择是否显示网格. 下边我们绘制一个简单的原理图,使大家熟悉一下protel99se的原理图操作,这个SCH原理图的所有元件,都可以在我们默认的原件库中下载. 一、将元件放进SCH原理图中，并且设计元件的属性
2.4 Protel99se常用快捷键大全 Enter 选取或启动 Esc 放弃或取消 F1 启动在线帮助窗口 Tab 启动浮动图件的属性窗口 Pgup 放大窗口显示比例 Pgdn 缩小窗口显示比例 End 刷新屏幕 Del 删除点取的元件（1个） Ctrl+Del 删除选取的元件（2个或2个以上） X+A 取消所有被选取图件的选取状态 X 将浮动图件左右翻转 Y 将浮动图件上下翻转 Space 将浮动图件旋转90度 Crtl+Ins 将选取图件复制到编辑区里 Shift+Ins 将剪贴板里的图件贴到编辑区里 Shift+Del 将选取图件剪切放入剪贴板里 Alt+Backspace 恢复前一次的操作 Ctrl+Backspace 取消前一次的恢复 Crtl+G 跳转到指定的位置 Crtl+F 寻找指定的文字 Alt+F4 关闭protel Spacebar 绘制导线，直线或总线时，改变走线模式V+D 缩放视图，以显示整张电路图 V+F 缩放视图，以显示所有电路部件 Home 以光标位置为中心，刷新屏幕 Esc 终止当前正在进行的操作，返回待命状态 Backspace 放置导线或多边形时，删除最末一个顶点Delete 放置导线或多边形时，删除最末一个顶点 Ctrl+Tab 在打开的各个设计文件文档之间切换
Alt+Tab 在打开的各个应用程序之间切换 A 弹出Edit\Align子菜单 B 弹出View\Toolbars子菜单 E 弹出Edit菜单 F 弹出File菜单 H 弹出Help菜单 J 弹出Edit\Jump菜单 L 弹出Edit\Set Location Makers子菜单M 弹出Edit\Move子菜单 O 弹出Options菜单 P 弹出Place菜单 Q PCB中mm/mil单位切换 R 弹出Reports菜单 S 弹出Edit\Select子菜单 T 弹出Tools菜单 V 弹出View菜单 W 弹出Window菜单 X 弹出Edit\Deselect菜单 Z 弹出Zoom菜单 左箭头光标左移1个电气栅格 Shift+左箭头光标左移10个电气栅格 右箭头光标右移1个电气栅格 Shift+右箭头光标右移10个电气栅格 上箭头光标上移1个电气栅格 Shift+上箭头光标上移10个电气栅格 下箭头光标下移1个电气栅格 Shift+下箭头光标下移10个电气栅格 Ctrl+1 以零件原来的尺寸的大小显示图纸Ctrl+2 以零件原来的尺寸的200%显示图纸Ctrl+4 以零件原来的尺寸的400%显示图纸Ctrl+5 以零件原来的尺寸的50%显示图纸
protel 99se 中的常用元器件 名称英文名元件库封装封装库电阻RES AXIAL0.1-1.0 无极电容CAP RAD 0.1-0.4 电解电容ELECTRO RB 0.2/0.4-0.5/1.0 二极管DIODE DIODE0.1-0.7 全桥BRIDGE D-44 D-37 D-46 电位器POT VR-1 VR-5 三极管NPN PNP TO-18 TO-22 TO-3 (达林顿) 集成块PID PID-8 -40 晶体振荡器XTAL1 原理图常用库文件： Miscellaneous Devices.ddb Dallas Microprocessor.ddb Intel Databooks.ddb Protel DOS Schematic Libraries.ddb PCB元件常用库： Advpcb.ddb General IC.ddb Miscellaneous.ddb 分立元件库 部分分立元件库元件名称及中英对照 AND 与门 ANTENNA 天线 BATTERY 直流电源 BELL 铃,钟 BVC 同轴电缆接插件 BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器 BUZZER 蜂鸣器 CAP 电容 CAPACITOR 电容
CAPACITOR POL 有极性电容CAPVAR 可调电容 CIRCUIT BREAKER 熔断丝 COAX 同轴电缆 CON 插口 CRYSTAL 晶体整荡器 DB 并行插口 DIODE 二极管 DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LED DPY_7-SEG 7段LED DPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容 FUSE 熔断器 INDUCTOR 电感 INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感 JFET N N沟道场效应管 JFET P P沟道场效应管 LAMP 灯泡 LAMP NEDN 起辉器 LED 发光二极管 METER 仪表 MICROPHONE 麦克风 MOSFET MOS管 MOTOR AC 交流电机 MOTOR SERVO 伺服电机 NAND 与非门 NOR 或非门 NOT 非门 NPN NPN三极管 NPN-PHOTO 感光三极管 OPAMP 运放 OR 或门 PHOTO 感光二极管 PNP 三极管 NPN DAR NPN三极管 PNP DAR PNP三极管 POT 滑线变阻器 PELAY-DPDT 双刀双掷继电器 RES1.2 电阻 RES3.4 可变电阻 RESISTOR BRIDGE ? 桥式电阻
Protel 99 se常用快捷键： enter——选取或启动esc——放弃或取消f1——启动在线帮助窗口tab——启动浮动图件的属性窗口pgup——放大窗口显示比例pgdn ——缩小窗口显示比例end——刷新屏幕del——删除点取的元件（1个）ctrl+del——删除选取的元件（2个或2个以上）x+a——取消所有被选取图件的选取状态x——将浮动图件左右翻转y——将浮动图件上下翻转space——将浮动图件旋转90度crtl+ins——将选取图件复制到编辑区里shift+ins——将剪贴板里的图件贴到编辑区里shift+del——将选取图件剪切放入剪贴板里alt+backspace——恢复前一次的操作ctrl+backspace——取消前一次的恢复crtl+g——跳转到指定的位置crtl+f——寻找指定的文字alt+f4——关闭protel spacebar——绘制导线，直线或总线时，改变走线模式v+d——缩放视图，以显示整张电路图v+f——缩放视图，以显示所有电路部件home——以光标位置为中心，刷新屏幕esc——终止当前正在进行的操作，返回待命状态backspace——放置导线或多边形时，删除最末一个顶点delete——放置导线或多边形时，删除最末一个顶点ctrl+tab——在打开的各个设计文件文档之间切换alt+tab——在打开的各个应用程序之间切换a——弹出edit\align子菜单b——弹出view\toolbars子菜单e——弹出edit菜单f——弹出file菜单h——弹出help菜单j——弹出edit\jump菜单l——弹出edit\set location makers子菜单m——弹出edit\move子菜单o——弹出options菜单p——弹出place菜单r——弹出reports菜单s——弹出edit\select子
PCB电路画板各层的功能 一、PCB工作层的类型 我们在进行印制电路板设计前，第一步就是要选择适用的工作 层。Protel 99 SE提供有多种类型的工作层。只有在了解了这些 工作层的功能之后，才能准确、可靠地进行印制电路板的设计。 Protel 99 SE所提供的工作层大致可以分为7类:Signal Layers (信号层)、Internal Planes(内部电源/接地层)、Mechanical Layers(机械层)、Masks(阻焊层)、Silk screen(丝印层)、 Others(其他工作层面)及System(系统工作层)，在PCB设计时执 行菜单命令 [Design]设计/[Options...]选项可以设置各工作 层的可见性。 1.Signal Layers(信号层) Protel 99 SE提供有32个信号层，包括[TopLayer](顶层)、 [BottomLayer](底层)、[MidLayer1](中间层1)、[MidLayer2] (中间层2)……[Mid Layer30](中间层30)。信号层主要用于放置 元件 (顶层和底层)和走线。信号层是正性（正片）的，即在这些工作层面上放置的走线或其他对象是覆铜的区域。 2.Internal Planes(内部电源/接地层) Protel 99 SE提供有16个内部电源/接地层(简称内电层): [InternalPlane1]—[InternalPlane16]，这几个工作层面专用 于布置电源线和地线。放置在这些层面上的走线或其他对象是无 铜的区域，也即这些工作层是负性（负片）的。 每个内部电源/接地层都可以赋予一个电气网络名称，印制电路 板编辑器会自动地将这个层面和其他具有相同网络名称 (即电气连接关系)的焊盘，以预拉线的形式连接起来。在Protel 99 SE 中。还允许将内部电源/接地层切分成多个子层，即每个内部电 源/接地层可以有两个或两个以上的电源，如+5V和+l5V等等。 3.Mechanical Layers(机械层) Protel 99 SE中可以有16个机械层:[Mechanical1]— [Mechanical16]，机械层一般用于放置有关制板和装配方法的指 示性信息，如电路板物理尺寸线、尺寸标记、数据资料、过孔信 息、装配说明等信息。 4.Masks(阻焊层、锡膏防护层) 在Protel 99 SE中，有2个阻焊层:[Top Solder](顶层阻焊层)和(Bottom Solder](底层阻焊层)。阻焊层是负性的，在该层上放置的焊盘或其他对象是无铜的区域。通常为了满足制造公差的要求，生产厂家常常会要求指定一个阻焊层扩展规则，以放大阻焊层。对于不同焊盘的不同要求，在阻焊层中可以设定多重规则。 Protel 99 SE还提供了2个锡膏防护层，分别是[Top Paste](顶层锡膏防护层)和(Bottom Paste](底层锡膏防护层)。锡膏防护层与阻焊层作用相似，但是当使用"hot re-follow"(热对流)技术来安装SMD元件时，锡膏防护层则主要用于建立阻焊层的丝印。该层也是正性的。与阻焊层类似，我们也可以通过指定一个扩展规则，来放大或缩小锡膏防护层。对于不同焊盘的不同要求，也可以在锡膏防护层中设定多重规则。 5.Silkscreen(丝印层) Protel 99 SE提供有 2个丝印层，[Top Overlay](顶层丝印层) 和 [Bottom Overlay](底层丝印层)。丝印层主要用于绘制元件
Protel99se元件库清单 1框架结构：分为原理图元件库和PCB元件库两个库,每个库做为一个单独的设计项目 1.1 依据元器件种类，原理图元件库包括以下16个库： 1 单片机 2 集成电路 3 TTL74系列 4 COMS系列 5 二极管、整流器件 6 晶体管：包括三极管、场效应管等. 7 晶振 8 电感、变压器件. 9 光电器件：包括发光二极管、数码管等10 接插件：包括排针、条型连接器、防水插头插座等.11 电解电容12 钽电容13 无极性电容14 SMD电阻.15 其他电阻：包括碳膜电阻、水泥电阻、光敏电阻、压敏电阻等16 其他元器件：包括蜂鸣器、电源模块、继电器、电池等 1.2 依据元器件种类及封装，PCB元件封装库包括以下11个库： .1 集成电路（直插）.2 集成电路（贴片）.3 电感.4 电容5 电阻6 二极管整流器件.7 光电器件.8 接插件.9 晶体管.10 晶振.11 其他元器件 PCB元件库命名规则 2.1 集成电路（直插） 用DIP-引脚数量+尾缀来表示双列 直插封装 尾缀有N和W两种,用来表示器件 的体宽 N为体窄的封装，体宽300mil,引 脚间距2.54mm W为体宽的封装, 体宽600mil,引 脚间距2.54mm 如：DIP-16N表示的是体宽300mil, 引脚间距2.54mm的16引脚窄体双 列直插封装 2.2 集成电路（贴片） 用SO-引脚数量+尾缀表示小外形 贴片封装 尾缀有N、M和W三种,用来表示器 件的体宽 N为体窄的封装，体宽150mil,引 脚间距1.27mm M为介于N和W之间的封装，体宽 208mil,引脚间距1.27mm W为体宽的封装, 体宽300mil,引 脚间距1.27mm 如：SO-16N表示的是体宽150mil， 引脚间距1.27mm的16引脚的小外 形贴片封装 若SO前面跟M则表示为微形封装， 体宽118mil,引脚间距0.65mm 2.3 电阻 2.3.1 SMD贴片电阻命名方法为： 封装+R 如：1812R表示封装大小为1812 的电阻封装 2.3.2 碳膜电阻命名方法为：R-封 装 如：R-AXIAL0.6表示焊盘间距为 0.6英寸的电阻封装 2.3.3 水泥电阻命名方法为：R-型 号 如：R-SQP5W表示功率为5W的水泥 电阻封装 2.4 电容 2.4.1 无极性电容和钽电容命名 方法为：封装+C 如：6032C表示封装为6032的电容 封装 2.4.2 SMT独石电容命名方法为： RAD+引脚间距 如：RAD0.2表示的是引脚间距为 200mil的SMT独石电容封装 2.4.3 电解电容命名方法为：RB+ 引脚间距/外径 如：RB.2/.4表示引脚间距为 200mil, 外径为400mil的电解电 容封装 2.5 二极管整流器件 命名方法按照元件实际封装，其中 BAT54和1N4148封装为1N4148 2.6 晶体管 命名方法按照元件实际封装，其中 SOT-23Q封装的加了Q以区别集成 电路的SOT-23封装，另外几个场 效应管为了调用元件不致出错用 元件名作为封装名 2.7 晶振 HC-49S,HC-49U为表贴封装， AT26,AT38为圆柱封装，数字表规 格尺寸 如：AT26表示外径为2mm，长度为 8mm的圆柱封装 2.8 电感、变压器件 电感封封装采用TDK公司封装 2.9 光电器件 2.9.1 贴片发光二极管命名方法 为封装+D来表示 如：0805D表示封装为0805的发光 二极管 2.9.2 直插发光二极管表示为 LED-外径 如LED-5表示外径为5mm的直插发 光二极管 2.9.3 数码管使用器件自有名称 命名 2.10 接插件 2.10.1 SIP+针脚数目+针 1
电阻：RES1，RES2，RES3，RES4；封装属性为AXIAL系列无极性电容：cap; 封装属性为RAD-0.1到rad-0.4 电解电容：electroi; 封装属性为rb.2/.4到rb.5/1.0 电位器：pot1,pot2；封装属性为vr-1到vr-5 二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率) 三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管) 电源稳压块有78和79系列；78系列如7805，7812，7820等 79系列有7905，7912，7920等常见的封装属性有to126h和to126v 整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46） 电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。其中0.1-0.3指电容大小，一般用RAD0.1 电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。一般<100uF用 RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6 二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4 发光二极管：RB.1/.2 集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8 贴片电阻 0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下： 0201 1/20W 0402 1/16W

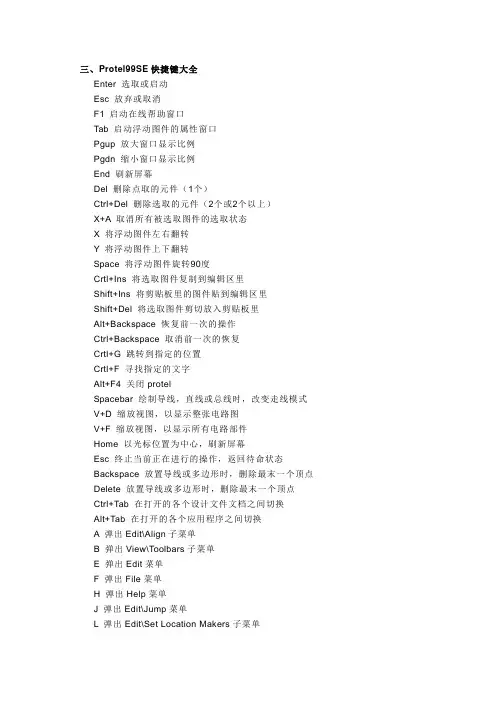

三、Protel99SE快捷键大全 Enter选取或启动 Esc放弃或取消 F1启动在线帮助窗口 Tab启动浮动图件的属性窗口 Pgup放大窗口显示比例 Pgdn缩小窗口显示比例 End刷新屏幕 Del删除点取的元件（1个） Ctrl+Del删除选取的元件（2个或2个以上） X+A取消所有被选取图件的选取状态 X将浮动图件左右翻转 Y将浮动图件上下翻转 Space将浮动图件旋转90度 Crtl+Ins将选取图件复制到编辑区里 Shift+Ins将剪贴板里的图件贴到编辑区里 Shift+Del将选取图件剪切放入剪贴板里 Alt+Backspace恢复前一次的操作 Ctrl+Backspace取消前一次的恢复 Crtl+G跳转到指定的位置 Crtl+F寻找指定的文字 Alt+F4关闭protel Spacebar绘制导线，直线或总线时，改变走线模式V+D缩放视图，以显示整张电路图 V+F缩放视图，以显示所有电路部件 Home以光标位置为中心，刷新屏幕 Esc终止当前正在进行的操作，返回待命状态Backspace放置导线或多边形时，删除最末一个顶点Delete放置导线或多边形时，删除最末一个顶点Ctrl+Tab在打开的各个设计文件文档之间切换 Alt+Tab在打开的各个应用程序之间切换 A弹出Edit\Align子菜单 B弹出View\Toolbars子菜单 E弹出Edit菜单 F弹出File菜单 H弹出Help菜单 J弹出Edit\Jump菜单 L弹出Edit\Set Location Makers子菜单 M弹出Edit\Move子菜单 O弹出Options菜单 P弹出Place菜单 Q PCB中mm/mil单位切换 R弹出Reports菜单 S弹出Edit\Select子菜单
