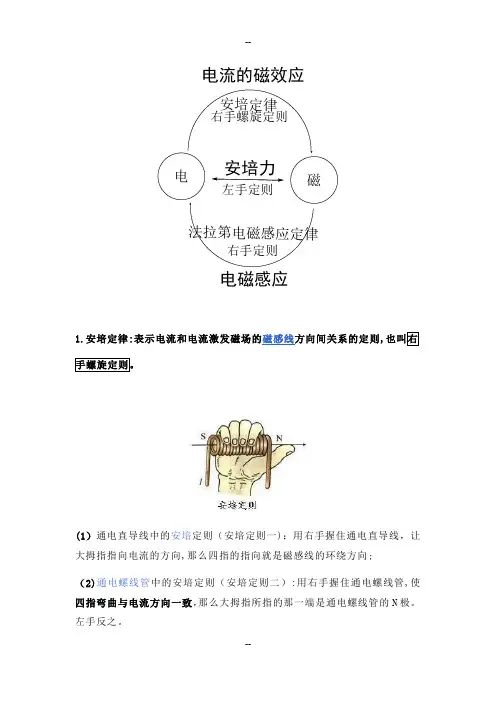

电磁
安培定律
法拉第电磁感应定律
电流的磁效应
电磁感应
右手螺旋定则右手定则
安培力
左手定则1.安培定律：表示电流和电流激发磁场的
磁感线方向间关系的定则，也叫
右手螺旋定则。(1)通电直导线中的安培定则（安培定则一）：用右手握住通电直导线，让大拇指指向电流的方向，那么四指的指向就是磁感线的环绕方向；
(2)通电螺线管中的安培定则（安培定则二）：用右手握住通电螺线管，使四指弯曲与电流方向一致
，那么大拇指所指的那一端是通电螺线管的N 极。
左手反之。
应用：电能转化为磁，可以用于人造磁铁等。
2. 法拉第电磁感应定律：电路中感应电动势的大小，跟穿过这一电路的磁
通变化率成正比。
右手定则：使大拇指跟其余四个手指垂直并且都跟手掌在一个平面内，把
右手放入磁场中，让磁感线垂直穿入手心，大拇指指向导体运动方向，则其余四指指向产生的感应电流的方向。
应用：将动能转化为电能，发电机。
3．安培力：电流导体在磁场中运动时受力。
左手定则：左手平展，使大拇指与其余四指垂直，并且都跟手掌在一个
平面内。把左手放入磁场中，让磁感线垂直穿入手心（手心对准N极，手背对准S极)，四指指向电流方向（既正电荷运动的方向）则大拇指的方向
就是导体受力方向。
应用：通过磁场对电流的作用，将电磁能转化为机械能：电动机。
1．电磁感应现象：英国的物理学家法拉第在1831年发现了电磁感应现象，即闭合电路的一部分导体在磁场里做切割磁感应线的运动时，
导体中就会产生电流，这种现象叫做电磁感应。
2．感应电流：由电磁感应现象产生的电流。
(1)感应电流的方向跟磁场方向和导体切割磁感线
运动的方向有关。
(2)感应电流的产生条件：
a.电路必须是闭合电路；
b.只是电路的一部分导体在磁场中；
c.这部分导体做切割磁感线运动（包括正切、斜切两种情况）。3．交流发电机
（1）原理：发电机是根据电磁感应现象制成的。
（2）能量转化：机械能转化为电能。
（3）构造:交流发电机主要由磁铁（定子）、线圈（转子）、滑环和电刷。
磁铁（定子）
线圈（转子）
滑环
电刷
4. 直流电与交流电：
（1）方向不变的电流叫做直流电大小和方向作周期性改变的电流叫做交流电。
（2）交流电的周期：电流发生一个周期性变化所用的时间，其单位就是时间的单位秒（s）。
（3）交流电的频率：电流每秒发生周期性变化的次数。其单位是赫兹，符号是Hz。频率和周期的数值互为倒数。
（4）我国交流电的周期是 0.02 s，频率是 50 Hz，即1秒钟内有 50 个周期，线圈转过 50 周，交流电的方
向每周期改变 2 次，电流方向1s内改变 100 次。
5.电动机与发电机的比较：
原理通电导体在磁场中受力转动电磁感应现象
结构
转子：线圈和换向器
定子：磁体和电刷转子：线圈和铜环定子：磁
体和电刷
（实际生产中常采用线圈不动、磁
极旋转）
能量把电能转化为机械能把机械能转化为电能
其他
换向器的作用：改变线圈中电
流的方向线圈在磁场中转动一转，感应电流的方向改变两次。（照明电的频率为50Hz表示线圈转50转/秒，电流方向改变100次/秒）
11.如图所示是演示电磁学原理及其应用的示意图，以下说法中正确的是（）
A．利用甲实验的原理可制成丙装置 B．利用乙实验的原理可制成丁装置
C．丙装置可将内能转化为电能 D．丁装置可将机械能转化为电能
12.同学们做实验的装置如图所示，闭合开关，先将导体ab水平用力向右移动，导体cd也随之运动起来．则在以上的实验中下列说法
正确的是（）
A．实验装置中的甲装置运用的原理是电磁感应现象
B．实验装置中的甲装置把电能转化为机械能
C．实验装置中的乙装置产生的现象在生活中的应用是发电机
D．若将导体ab水平用力向左移动，导体cd的运动方向不变
13.下列实验装置与探究内容不相符的是（）
A.探究磁极间相互作用规律
B.探究磁性强弱与电流大小的
电与磁 一、磁现象 1.磁性：磁铁能吸引铁、钴、镍等物质，磁铁的这种性质叫做磁性。 2.磁体：具有磁性的物质叫做磁体。 3.磁极：磁体上磁性最强的部分（任一个磁体都有两个磁极且是不可分割的） （1）两个磁极：南极（S）指南的磁极叫南极，北极（N）指北的磁极叫北极。 （2）磁极间的相互作用规律：同名磁极互相排斥，异名磁极互相吸引。 4.磁化：使原来没有磁性的物体获得磁性的过程。 二、磁场 1.磁场 （1）概念：在磁体周围存在的一种物质，能使磁针偏转，这种物质看不见，摸不到，我们把它叫做磁场。 （2）基本性质：磁场对放入磁场中的磁体产生磁力的作用。 （3）磁场的方向： 规定——在磁场中的任意一点，小磁针静止时，N即所指的方向就是那点的磁场方向。 注意——在磁场中的任意一个位置的磁场方向只有一个。 2.磁感线 （1）概念：为了形象地描述磁场，在物理学中，用一些有方向的曲线把磁场的分布情况描述下来，这些曲线就是磁感线。 （2）方向：为了让磁感线能反映磁场的方向，我们把磁感线上都标有方向，并且磁感线的方向就是磁场方向。（3）特点：①磁体外部的磁感线从N极出发回到S极。（北出南入） ②磁感线是有方向的，磁感线上任何一点的切线方向与该点的磁场方向一致。 ③磁感线的分布疏密可以反映磁场磁性的强弱，越密越强，反之越弱。 ④磁感线是空间立体分布，是一些闭合曲线，在空间不能断裂，任意两条磁感线不能相交。 3.地磁场 （1）概念：地球周围存在着磁场叫做地磁场。（2）磁场的N极在地理的南极附近，磁场的S极在地理的北极附近。（3）磁偏角：首先由我国宋代的沈括发现的。 三、电生磁 1.电流的磁效应 （1）1820年，丹麦的科学家奥斯特第一个发现电与磁之间的联系。（2）由甲、乙可知：通电导体周围存在磁场。（3）由甲、丙可知：通电导体的磁场方向跟电流方向有关。 2.通电螺线管 （1）磁场跟条形的磁场是相似的。（2）通电螺线管的磁极方向跟电流方向有关。 3.安培定则：用右手握住螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极。 四、电磁铁 1.电磁铁 定义：电磁铁是一个内部插有铁芯的螺线管。 2.判断电磁铁磁性的强弱（转换法）：根据电磁铁吸引大头针的数目的多少来判断电磁铁磁性的强弱。 3.影响电磁铁磁性强弱的因素（控制变量法）：①电流大小；②有无铁芯；③线圈匝数的多少 结论（1）：在电磁铁线圈匝数相同时，电流越大，电磁铁的磁性越强。 结论（2）：电磁铁的磁性强弱跟有无铁芯有关，有铁芯的磁性越强。 结论（3）：当通过电磁铁的电流相同时，电磁铁的线圈匝数越多，磁性越强。 4.电磁铁的优点 （1）电磁铁磁性有无，可由电流的有无来控制。（2）电磁铁磁性强弱，可由电流大小和线圈匝数的多少来控制。（3）电磁铁的磁性可由电流方向来改变。 5.电磁铁的应用：电磁起重机、磁悬浮列车、电磁选矿机、电铃、电磁自动门等 五、电磁继电器扬声器 电磁继电器 （1）结构：电磁继电器是由电磁铁、衔铁、簧片、触点（静触点、动触点）组成。
要点（一）、磁体与磁场 1、基本概念 磁性：物体能够吸引铁、钴、镍等物质的性质（一是磁铁只能吸引磁性材，二是磁铁吸引磁性材料时，不需要直接接触，隔着某些物质仍能表现出磁性） 磁性材料：铁、钴、镍等物质 2、磁极间的相互作用规律： 磁场：存在于磁体周围空间的一种特殊物质 磁场的性质：放入其中的磁体产生磁力的作用 磁场的方向：在磁场中的某一点，小磁针N极所受磁场力的方向（即小磁针静止时N极所指的方向）就是该点磁场的方向。 3、磁感线：为了形象、直观地描述磁场的情况，引入一组曲线 磁感线的特点： （1）磁感线是人为引入的一组曲线，并不是磁场中客观存在磁感线。 （2）用磁感线表示磁场的方向，磁感线上任一点的切线方向与该点磁场方向一致。 （3）用磁感线表示磁场的强弱，磁感线越密处磁场越强，磁感线越疏处磁场越弱。 （4）磁感线的方向。根据磁场方向的规定和磁场方向与磁感线方向的关系，磁体周围的磁感线总是从N极出来，由S极进去。在磁体内部由S极指向N极。（5）磁感线分布在磁体周围的整个空间，不只是在一个平面上。在纸面上画磁感线时，由于受到纸面的限制，只画出了一个平面上的情况。 （6）磁感线不能相交。因为在磁场中的任一点，其磁场只有一个确定的方向，如果某处画出了相交的磁感线，则表示该处磁场有两个方向，这与实际情况不符。 要点（二）、电流的磁场 1、奥斯特实验及其意义 a.表明通电导体周围存在磁场 b.揭示了电现象与磁现象不是各自孤立的，而是存在着密切的关系。 2、通电螺线管的磁场 安培定则（右手螺旋定则）：用右手握住螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极。 例1：在图中，根据小磁针静止时的指向（黑色为N极），标出电源的正、负极。
电磁感应专题复习 知识网络 第一部分电磁感应现象、楞次定律 知识点一——磁通量 ▲知识梳理 1．定义 磁感应强度B与垂直场方向的面积S的乘积叫做 穿过这个面积的磁通量，。如果面积S与B不垂直，如图所示，应以B乘以在垂直于磁场方向上的投影面积,即 。 2．磁通量的物理意义 磁通量指穿过某一面积的磁感线条数。 3．磁通量的单位：（韦伯）。 特别提醒： （1）磁通量是标量，当有不同方向的磁感线穿过某面时，常用正负加以区别；另外，磁通量与线圈匝数无关。
（2）磁通量的变化，它可由B、S或两者之间的夹角的变化引起。 ▲疑难导析 一、磁通量改变的方式有几种 1．线圈跟磁体间发生相对运动，这种改变方式是S不变而相当于B变化。 2．线圈不动，线圈所围面积也不变，但穿过线圈面积的磁感应强度是时间的函数。 3．线圈所围面积发生变化，线圈中的一部分导体做切割磁感线运动。其实质也是B不变，而S增大或减小。 4．线圈所围面积不变，磁感应强度也不变，但二者间的夹角发生变化，如在匀强磁场中转动矩形线圈。 二、对公式的理解 在磁通量的公式中，S为垂直于磁感应强度B方向上的有效面积，要正确理解三者之间的关系。 1．线圈的面积发生变化时磁通量是不一定发生变化的，如图（a），当线圈面积由变为时，磁通量并没有变化。 2．当磁场范围一定时，线圈面积发生变化，磁通量也可能不变，如图（b）所示，在空间有磁感线穿过线圈S，S外没有磁场，如增大S，则不变。
3．若所研究的面积内有不同方向的磁场时，应是将磁场合成后，用合磁场根据去求磁通量。 例：如图所示，矩形线圈的面积为S（），置于磁感应强度为B（T）、方向水平向右的匀强磁场中，开始时线圈平面与中性面重合。求线圈平面在下列情况的磁通量的改变量：绕垂直磁场的轴转过（1）；（2）；（3）。 （1）； （2）； （3）。负号可理解为磁通量在减少。 知识点二——电磁感应现象 ▲知识梳理 1．产生感应电流的条件 只要穿过闭合电路的磁通量发生变化，即，则闭合电路中就有感应电流产生。 2．引起磁通量变化的常见情况 （1）闭合电路的部分导体做切割磁感线运动。 （2）线圈绕垂直于磁场的轴转动。 （3）磁感应强度B变化。 ▲疑难导析
电磁感应 1.★电磁感应现象：利用磁场产生电流的现象叫做电磁感应，产生的电流叫做感应电流。 （1）产生感应电流的条件：穿过闭合电路的磁通量发生变化，即ΔΦ≠0。 （2）产生感应电动势的条件：无论回路是否闭合，只要穿过线圈平面的磁通量发生变化，线路中就有感应电动势。产生感应电动势的那部分导体相当于电源。 （3）电磁感应现象的实质是产生感应电动势，如果回路闭合，则有感应电流，回路不闭合，则只有感应电动势而无感应电流。 2.磁通量 （1）定义：磁感应强度B与垂直磁场方向的面积S的乘积叫做穿过这个面的磁通量，定义式：Φ=BS。如果面积S与B不垂直，应以B乘以在垂直于磁场方向上的投影面积S′，即Φ=BS′，国际单位：Wb 求磁通量时应该是穿过某一面积的磁感线的净条数。任何一个面都有正、反两个面；磁感线从面的正方向穿入时，穿过该面的磁通量为正。反之，磁通量为负。所求磁通量为正、反两面穿入的磁感线的代数和。 3.★楞次定律 （1）楞次定律：感应电流的磁场，总是阻碍引起感应电流的磁通量的变化。楞次定律适用于一般情况的感应电流方向的判定，而右手定则只适用于导线切割
磁感线运动的情况，此种情况用右手定则判定比用楞次定律判定简便。 （2）对楞次定律的理解 ①谁阻碍谁---感应电流的磁通量阻碍产生感应电流的磁通量。 ②阻碍什么---阻碍的是穿过回路的磁通量的变化，而不是磁通量本身。 ③如何阻碍---原磁通量增加时，感应电流的磁场方向与原磁场方向相反；当原磁通量减少时，感应电流的磁场方向与原磁场方向相同，即“增反减同”。 ④阻碍的结果---阻碍并不是阻止，结果是增加的还增加，减少的还减少。 （3）楞次定律的另一种表述：感应电流总是阻碍产生它的那个原因，表现形式有三种： ①阻碍原磁通量的变化； ②阻碍物体间的相对运动； ③阻碍原电流的变化（自感）。 ★★★★4.法拉第电磁感应定律 电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。表达式E=nΔΦ/Δt 当导体做切割磁感线运动时，其感应电动势的计算公式为E=BLvsinθ。当B、L、v三者两两垂直时，感应电动势E=BLv。 （1）两个公式的选用方法E=nΔΦ/Δt计算的是在Δt时间内的平均电动势，只有当磁通量的变化率是恒定不变时，它算出的才是瞬时电动势。E=BLvsinθ中的v 若为瞬时速度，则算出的就是瞬时电动势：若v为平均速度，算出的就是平均电动势。
初中电学公式归纳与简析 初中物理电学公式繁多，且各种物理规律在串并联两种电路中有时完全不同，使得学生极易将各种公式混淆，为了使学生对整个电学公式有一个完整的了解，形成一个完整清晰的知识网络，现将初中串、并联中的物理规律以及电学公式以两个表格的形式归纳总结如下： 二、电学中各物理量求解公式表（二）
分析： 1、对于电功、电功率、电热三个物理量，它们无论是在串联电路还是并联电路中，都是总量等于各部分之和。同学们在解答这类题时应灵活选取公式进行计算。如以计算电路中的总功率为例，既可以根据P=P1+P2,也可以跟据P=UI进行计算，其它几个物理量的求解也与之类似。 2、用欧姆定律Ｉ= U R求电路中的电流，让学生明白此公式是由实验得出，是电学中最基本的公式，但 此公式只适合于纯电阻电路(所谓纯电阻电路即电路中电能全部转化为热能的电路)。 3、电功率求解公式P = W t与P=UI这两个公式为电学中计算电功率时普遍适用最基本的两个公式，第 一个为电功率的定义式，也常常作为用电能表和钟表测记家用电器电功率的公式。第二个公式是实验室用伏安法小灯泡功率的原理，也是计算用电器电功率的最基本公式。 4、虽然表中公式繁多，但电学基本公式只有4个，即：Ｉ= U R、P = W t、P = UI、Q = I 2Rt 。其他公 式都是导出公式，同学们可以在掌握这4个公式的基础上进行推导练习，很快就会熟悉并掌握。 5、应熟练掌握的几个比较重要的导出公式。具体公式：在表中分别是如下八个公式（2）I = P U（5） U = IR （6）R = U I（7）R = U2 P（12）P = U2 R(13) P = I 2R (14) W = Pt (17) Q = I2Rt 这八个公 式在电学解题中使用的频率也较高，要求学生能熟练掌握。 本资料大部分来自网络，经过格式转换，以便大家使用，并对部分内容修改整理。
电磁学梳理 一、知识点 1. 磁体 (1)磁性：物体吸引铁、钴、镍等物质的性质。 (2)磁体：具有磁性的物体叫磁体。 (3)磁体的另一个性质：指向性（受地磁影响产生）。 (4)任何磁体都有两个磁极，一个是南极（S），一个北极（N）。 (5)磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引。 (6)磁化：使原来没有磁性的物体获得磁性的过程。 2. 磁场 (1)磁体周围存在着磁场，磁场看不见、摸不着，但却是真实存在的。磁极间的相互作用就是通过磁场发生的。 (2)磁场的性质：对于放入其中的磁体具有磁力的作用。 (3)磁场的方向：小磁针静止时北极所指的方向就是该点的磁场方向。 3. 磁感线 (1)磁感线是为形象描述磁场而画出的一些有方向的假想曲线。 (2)磁感线上的任何一点的切线方向都跟放在该点的小磁针N极所指的方向一致。 (3)磁体周围的磁感线都是从磁体的N极出来，回到S极；磁体内部的磁感线由S极指向N极。 (4)磁感线是一些闭合的曲线，任何两条磁感线不能相交。磁感线越密集的地方表示磁性越强。 4. 地磁场 (1)地球本身是个巨大的磁体。在地球周围的空间里存在着磁场，这个磁场叫做地磁场。 (2)地球两极和地磁两极并不重合，地磁北极在地球南极附近，地磁南极在地球北极附近。 5. 电磁场 (1)奥斯特实验：电流周围存在着磁场，磁场的方向随着电流方向的变化而变化。 (2)安培定则（右手螺旋定则）：用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的N极。 (3)电磁铁：通电螺线管中插入铁芯（必须是软磁性材料） (4)影响电磁铁磁性强弱的因素：
○1有无铁芯（有铁芯比无铁芯磁性强） ○2线圈中的电流大小（电流越大，磁性越强） ○3线圈的匝数（匝数越多，磁性越强） (5)电磁继电器：实质上是一个利用电磁铁来控制的开关。它可以实现远距离操作，利用低电压、弱电流来控制高电压、强电流。 6. 磁场对通电导体的作用 (1)磁场对通电导线作用产生的条件：电流方向与磁感线方向不平行。 (2)电动机是根据通电导体在磁场中受力原理制成的。 (3)所受力的方向与磁感线的方向和电流的方向有关。 7. 电磁感应 (1)电磁感应：闭合电路的一部分导体在磁场中，做切割磁感线运动时，就会电流，产生的电流为感应电流。 (2)电磁感应产生条件： ○1电路必须闭合 ○2导体运动时必须切割磁感线 ○3切割磁感线的导体只是回路的一部分 (3)感应电流的方向与磁场方向、导体切割磁感线的方向有关。 (4)发电机是根据电磁感应原理制成的。 二、例题精讲 【例1】★ 关于磁体、磁场和磁感线，以下说法中正确的是（） A．磁体之间的相互作用是通过磁场发生的 B．铁和铝都能够被磁体吸引 C．磁感线是磁场中真实存在的曲线 D．放入磁场中的小磁针静止时，S极所指的方向为该处的磁场方向 答案：A 【例2】★★ 弹簧测力计下悬挂一个小磁体，小磁体的下端为S极且正处于水平位置的大条形磁体N极的正上方，如图所示，当弹簧测力计和小磁针逐渐向右移至大条形磁体S极的正上方的过程中，弹簧测力计示数变化情况是（）
物理电磁感应知识点的归纳 物理电磁感应知识点的归纳 1.电磁感应现象 利用磁场产生电流的现象叫做电磁感应，产生的电流叫做感应电流。 (1)产生感应电流的条件：穿过闭合电路的磁通量发生变化，即0。 (2)产生感应电动势的条件：无论回路是否闭合，只要穿过线圈平面的磁通量发生变化，线路中就有感应电动势。产生感应电动势的那部分导体相当于电源。 (3)电磁感应现象的实质是产生感应电动势，如果回路闭合，则有感应电流，回路不闭合，则只有感应电动势而无感应电流。 2.磁通量 (1)定义：磁感应强度B与垂直磁场方向的面积S的乘积叫做穿过这个面的磁通量，定义式：=BS。如果面积S与B不垂直，应以B 乘以在垂直于磁场方向上的投影面积S，即=BS，国际单位：Wb (2)求磁通量时应该是穿过某一面积的磁感线的净条数。任何一个面都有正、反两个面;磁感线从面的正方向穿入时，穿过该面的磁通量为正。反之，磁通量为负。所求磁通量为正、反两面穿入的磁感线的代数和。 3.楞次定律 (1)楞次定律：感应电流的磁场，总是阻碍引起感应电流的磁通量的变化。楞次定律适用于一般情况的感应电流方向的判定，而右
手定则只适用于导线切割磁感线运动的`情况，此种情况用右手定则判定比用楞次定律判定简便。 (2)对楞次定律的理解 ①谁阻碍谁---感应电流的磁通量阻碍产生感应电流的磁通量。 ③如何阻碍---原磁通量增加时，感应电流的磁场方向与原磁场方向相反;当原磁通量减少时，感应电流的磁场方向与原磁场方向相同，即增反减同。 ④阻碍的结果---阻碍并不是阻止，结果是增加的还增加，减少的还减少。 (3)楞次定律的另一种表述：感应电流总是阻碍产生它的那个原因，表现形式有三种： ①阻碍原磁通量的变化;②阻碍物体间的相对运动;③阻碍原电流的变化(自感)。 4.法拉第电磁感应定律 电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。表达式：E=n/t 当导体做切割磁感线运动时，其感应电动势的计算公式为 E=BLvsin。当B、L、v三者两两垂直时，感应电动势E=BLv。 (1)两个公式的选用方法E=n/t计算的是在t时间内的平均电动势，只有当磁通量的变化率是恒定不变时，它算出的才是瞬时电动势。E=BLvsin中的v若为瞬时速度，则算出的就是瞬时电动势：若v为平均速度，算出的就是平均电动势。 (2)公式的变形 ①当线圈垂直磁场方向放置，线圈的面积S保持不变，只是磁场的磁感强度均匀变化时，感应电动势：E=nSB/t。 ②如果磁感强度不变，而线圈面积均匀变化时，感应电动势 E=Nbs/t。
甲 ⊙ 乙 图14-33 图14-34 图14-35 图14-36 物理专题：电磁学作图 1．（山东中考）根据图14-33甲所示的电路图，将图乙中的实物用铅笔线表示导线连接起来。 2．（苏州中考）如图14-34所示，试在甲、乙两个“○”内选填“电压表”和“电流表”的符号，使两灯组成并联电路。 3．如图14-35所示是家庭电路的某一部分的示意图，请用笔画线代替导线把该电路连接完整，并且使之符合安全用电的要求。 4．在图14-36中根据标出的电流方向，从电池组、电压表、电流表三个元件的符号中选出两个元件符号，分别填进电路的空缺处（虚线框内），填进后要求灯泡L1和L2串联，且都能发光。 5．（贵阳中考）如图14-37所示，小明要将一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）安装在新房里。图甲为实物图，图乙为反面接线示意图，“A”“B”是从开关接线柱接出的两根导线，请你帮他将图乙中的电路连接完整，使开关控制电灯，插座又方便其它电器使用。 甲乙
6．（河南中考）两个磁极之间有一个小磁针，小磁针静止时的指向如图14-38所示，请在图中标出两个磁极的极性。 7．（上海中考）在图14-39中，标出通电螺线管和小磁针的N、S极及磁感线的方向。 8．（浦东中考）在图14-40中，根据通电螺线管的N、S极，在图中分别标出电源的正负极和两小磁针静止时的N、S极。 9．图14-41中两个螺线管通电后互相吸引，而且电流表的连接正确。请在图中画出螺线管B的绕法。10．（广州中考）小芳在做测量灯泡电功率实验时，所连的实物如图14-43所示，请你检查图中的连线是否有错，若有错处，在该图中改正（在错误的连线上打“×”，改正的连线在图中画线表示，连线不要交叉）并在方框内画出正确的电路图。 11．如图14-45所示是小明设计的温度自动报警器原理图。在水银温度计里封入一段金属丝，当在正常工作的温度范围内时，绿灯亮；当温度升高达到金属丝下端所指示的温度时，红灯亮，发出报警信号。请按照题意要求，在图中连接好电路。
届高三物理电磁感应知识点 物理二字出现在中文中，是取格物致理四字的简称，即考察事物的形态和变化，总结研究它们的规律的意思。小编准备了高三物理电磁感应知识点，具体请看以下内容。 1.电磁感应现象 电磁感应现象：利用磁场产生电流的现象叫做电磁感应，产生的电流叫做感应电流。 (1)产生感应电流的条件：穿过闭合电路的磁通量发生变化，即0。 (2)产生感应电动势的条件：无论回路是否闭合，只要穿过线圈平面的磁通量发生变化，线路中就有感应电动势。产生感应电动势的那部分导体相当于电源。 (3)电磁感应现象的实质是产生感应电动势，如果回路闭合，则有感应电流，回路不闭合，则只有感应电动势而无感应电流。 2.磁通量 (1)定义：磁感应强度B与垂直磁场方向的面积S的乘积叫做穿过这个面的磁通量，定义式：=BS。如果面积S与B不垂直，应以B乘以在垂直于磁场方向上的投影面积S，即=BS，国际单位：Wb 求磁通量时应该是穿过某一面积的磁感线的净条数。任何一个面都有正、反两个面;磁感线从面的正方向穿入时，穿过
该面的磁通量为正。反之，磁通量为负。所求磁通量为正、反两面穿入的磁感线的代数和。 3.楞次定律 (1)楞次定律：感应电流的磁场，总是阻碍引起感应电流的磁通量的变化。楞次定律适用于一般情况的感应电流方向的判定，而右手定则只适用于导线切割磁感线运动的情况，此种情况用右手定则判定比用楞次定律判定简便。 (2)对楞次定律的理解 ①谁阻碍谁---感应电流的磁通量阻碍产生感应电流的磁通量。 ②阻碍什么---阻碍的是穿过回路的磁通量的变化，而不是磁通量本身。③如何阻碍---原磁通量增加时，感应电流的磁场方向与原磁场方向相反;当原磁通量减少时，感应电流的磁场方向与原磁场方向相同，即增反减同。④阻碍的结果---阻碍并不是阻止，结果是增加的还增加，减少的还减少。 (3)楞次定律的另一种表述：感应电流总是阻碍产生它的那个原因，表现形式有三种： ①阻碍原磁通量的变化;②阻碍物体间的相对运动;③阻碍 原电流的变化(自感)。 4.法拉第电磁感应定律 电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。表达式E=n/t
《电磁感应》知识点总结 1、 磁通量Φ、磁通量变化?Φ、磁通量变化率 t ??Φ 对比表 234、 感应电动势 在电磁感应现象中产生的电动势叫感应电动势，产生感应电流比存在感应电动势，产生感应电动势的那部分导体相当于电源，电路断开时没有电流，但感应电动势仍然存在。 （1） 电路不论闭合与否，只要有一部分导体切割磁感线，则这部分导体就会产生感应电动势，它相 当于一个电源 （2） 不论电路闭合与否，只要电路中的磁通量发生变化，电路中就产生感应电动势，磁通量发生变 化的那部分相当于电源。
5、 公式 n E ?Φ =与E=BLvsin θ 的区别与联系 6、 楞次定律 （2） 楞次定律中“阻碍”的含义
（3）对楞次定律中“阻碍”的含义还可以推广为感应电流的效果总是要阻碍产生感应电流的原因1）阻碍原磁通量的变化或原磁场的变化，即“增反减同”； 2）阻碍相对运动，可理解为“来拒去留”； 3）使线圈面积有扩大或缩小趋势，可理解为“增缩减扩”； 4）阻碍原电流的变化，即产生自感现象。 7、电磁感应中的图像问题 （3）解决这类问题的基本方法 1）明确图像的种类，是B-t图像还是Φ-t图像、或者E-t图像和I-t图像 2）分析电磁感应的具体过程 3）结合法拉第电磁感应定律、欧姆定律、牛顿定律等规律列出函数方程。 4）根据函数方程，进行数学分析，如斜率及其变化，两轴的截距等。 5）画图像或判断图像。 8、自感涡流
（2 ） 自感电动势和自感系数 1） 自感电动势：t I L E ??=，式中t I ??为电流的变化率，L 为自感系数。 2） 自感系数：自感系数的大小由线圈本身的特性决定，线圈越长，单位长度的匝数越多，横截面 积越大，自感系数越大，若线圈中加有铁芯，自感系数会更大。 （3） 日关灯的电路结构及镇流器、启动器的作用 1） 启动器：利用氖管的辉光放电，起着自动把电路接通和断开的作用。 2） 镇流器：在日光灯点燃时，利用自感现象，产生瞬时高压；在日关灯正常发光时，利用自感现 象起降压限流作用。
电功率 第一节电能电功 1.电功：电流所做的功叫电功。 ●电功的符号是W，单位是焦耳（焦，J）。电功的常 用单位是度，即千瓦时（kW·h）。 ●1kW·h＝3.6×106J 2.电流做功的过程，实际上就是电能转化为其他形式 能的过程。 3.电流在某段电路上所做的功，等于电功率与通电时 间的乘积，还等于这段电路两端的电压与电路中的电流以及通电时间的乘积。 ●电功的计算公式为：UIt Pt = W= 4.电能表：测量电功的仪表是电能表（也叫电度表）。 下图是一种电能表的表盘。 ●表盘上的数字表示已经消耗的电能，单位是千瓦 时，该数的前四位是整数，第五位是小数部分，即1234.5kW·h。 ●“220V”表示这个电能表应该在 220V的电路中使用。 ●“10（20A）”表示这个电能表的 标定电流为10A，额定最大电流为20A。
● “50Hz ”表示这个电能表在50Hz 的交流电中使用； ● “600revs/kW ·h ”表示接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上的表盘转过600转。 ● 根据转盘转数计算电能或根据电能计算转盘转数时，可以列比例式： 列出的比例式类似于 h 600revs/kW h 1kW 电表转数消耗电耗??= ● 用电能表月底的读数减去月初的读数，就表示这个 月所消耗的电能。 第二节 电功率 1. 电功率：电流在1秒内所做的功叫电功率。 ● 电功率符号是P ，单位是瓦特（瓦，W ），常用单位为千瓦（kW ）。 ● 1kW ＝103W 2. 电功率的物理意义：表示消耗电能的快慢。 3. 电功率的定义式：t W P = 第一种单位：P ——电功率——瓦特（W ）；W ——电功——焦耳（J ）；t ——通电时间——秒（s ）。 第二种单位：P ——电功率——千瓦（kW ）；W ——电功——千瓦时（kW ·h ）；t ——通电时间——小时（h ）。
高中物理《电磁感应》核心知识点归 纳 一、电磁感应现象 1、产生感应电流的条件 感应电流产生的条件是：穿过闭合电路的磁通量发生变化。 以上表述是充分必要条件。不论什么情况，只要满足电路闭合和磁通量发生变化这两个条件，就必然产生感应电流；反之，只要产生了感应电流，那么电路一定是闭合的，穿过该电路的磁通量也一定发生了变化。 2、感应电动势产生的条件。 感应电动势产生的条件是：穿过电路的磁通量发生变化。 这里不要求闭合。无论电路闭合与否，只要磁通量变化了，就一定有感应电动势产生。这好比一个电源：不论外电路是否闭合，电动势总是存在的。但只有当外电路闭合时，电路中才会有电流。 3、关于磁通量变化 在匀强磁场中，磁通量，磁通量的变化有多种形式，主要有： ①S、α不变，B改变，这时
②B、α不变，S改变，这时 ③B、S不变，α改变，这时 二、楞次定律 1、内容：感应电流具有这样的方向，就是感应电流的磁场总要阻碍引起感应电流的磁通量的变化。 在应用楞次定律时一定要注意：“阻碍”不等于“反向”；“阻碍”不是“阻止”。 （1）从“阻碍磁通量变化”的角度来看，无论什么原因，只要使穿过电路的磁通量发生了变化，就一定有感应电动势产生。 （2）从“阻碍相对运动”的角度来看，楞次定律的这个结论可以用能量守恒来解释：既然有感应电流产生，就有其它能转化为电能。又由于感应电流是由相对运动引起的，所以只能是机械能转化为电能，因此机械能减少。磁场力对物体做负功，是阻力，表现出的现象就是“阻碍”相对运动。 （3）从“阻碍自身电流变化”的角度来看，就是自感现象。自感现象中产生的自感电动势总是阻碍自身电流的变化。 2、实质：能量的转化与守恒 3、应用：对阻碍的理解： （1）顺口溜“你增我反，你减我同”
初中物理电学知识点总结 1、电路：把电源、用电器、开关、导线连接起来组成的电流的路径。 2、通路：处处接通的电路；开路：断开的电路；短路：将导线直接连接在用电器或电源两端的电路。 3、电流的形成:电荷的定向移动形成电流.(任何电荷的定向移动都会形成电流) 4、电流的方向:从电源正极流向负极. 5、电源:能提供持续电流(或电压)的装置. 6、电源是把其他形式的能转化为电能.如干电池是把化学能转化为电能. 发电机则由机械能转化为电能. 7、在电源外部，电流的方向是从电源的正极流向负极。 8、有持续电流的条件:必须有电源和电路闭合. 9、导体:容易导电的物体叫导体.如:金属,人体,大地,盐水溶液等. 导体导电的原因：导体中有自由移动的电荷； 10、绝缘体:不容易导电的物体叫绝缘体.如:玻璃,陶瓷,塑料,油,纯水等. 原因：缺少自由移动的电荷 11、电流表的使用规则:①电流表要串联在电路中;②电流要从"+"接线柱流入,从"-"接线柱流出;③被测电流不要超过电流表的量程;④绝对不允许不经过用电器而把电流表连到电源的两极上. 实验室中常用的电流表有两个量程:①0～0.6安,每小格表示的电流值是 0.02安;②0～3安,每小格表示的电流值是0.1安. 12、电压是使电路中形成电流的原因,国际单位:伏特(V); 常用:千伏(KV),毫伏(mV). 1千伏=1000伏=1000000毫伏. 13、电压表的使用规则:①电压表要并联在电路中;②电流要从"+"接 线柱流入,从"-"接线柱流出;③被测电压不要超过电压表的量程; 实验室常用电压表有两个量程:①0～3伏,每小格表示的电压值是0.1伏; ②0～15伏,每小格表示的电压值是0.5伏. 14、熟记的电压值:①1节干电池的电压1.5伏;②1节铅蓄电池电压是2伏;③家庭照明电压为220伏;④安全电压是:不高于36伏;⑤工业电压380伏. 15、电阻(R):表示导体对电流的阻碍作用.国际单位:欧姆(Ω); 常用:兆欧(MΩ),千欧(KΩ);1兆欧=1000千欧; 1千欧=1000欧.
2019届高三物理电磁感应知识点物理二字出现在中文中，是取格物致理四字的简称，即考察事物的形态和变化，总结研究它们的规律的意思。小编准备了高三物理电磁感应知识点，具体请看以下内容。 1.电磁感应现象 电磁感应现象：利用磁场产生电流的现象叫做电磁感应，产生的电流叫做感应电流。 (1)产生感应电流的条件：穿过闭合电路的磁通量发生变化，即0。 (2)产生感应电动势的条件：无论回路是否闭合，只要穿过线圈平面的磁通量发生变化，线路中就有感应电动势。产生感应电动势的那部分导体相当于电源。 (3)电磁感应现象的实质是产生感应电动势，如果回路闭合，则有感应电流，回路不闭合，则只有感应电动势而无感应电流。 2.磁通量 (1)定义：磁感应强度B与垂直磁场方向的面积S的乘积叫做穿过这个面的磁通量，定义式：=BS。如果面积S与B不垂直，应以B乘以在垂直于磁场方向上的投影面积S，即=BS，国际单位：Wb 求磁通量时应该是穿过某一面积的磁感线的净条数。任何一个面都有正、反两个面；磁感线从面的正方向穿入时，穿过
该面的磁通量为正。反之，磁通量为负。所求磁通量为正、反两面穿入的磁感线的代数和。 3.楞次定律 (1)楞次定律：感应电流的磁场，总是阻碍引起感应电流的磁通量的变化。楞次定律适用于一般情况的感应电流方向的判定，而右手定则只适用于导线切割磁感线运动的情况，此种情况用右手定则判定比用楞次定律判定简便。 (2)对楞次定律的理解 ①谁阻碍谁---感应电流的磁通量阻碍产生感应电流的磁通量。 ②阻碍什么---阻碍的是穿过回路的磁通量的变化，而不是磁通量本身。③如何阻碍---原磁通量增加时，感应电流的磁场方向与原磁场方向相反；当原磁通量减少时，感应电流的磁场方向与原磁场方向相同，即增反减同。④阻碍的结果---阻碍并不是阻止，结果是增加的还增加，减少的还减少。(3)楞次定律的另一种表述：感应电流总是阻碍产生它的那个原因，表现形式有三种： ①阻碍原磁通量的变化；②阻碍物体间的相对运动；③阻碍原电流的变化(自感)。 4.法拉第电磁感应定律 电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。表达式E=n/t
第五章 《电流和电路》复习提纲 一、电荷 1、带了电（荷）：摩擦过的物体有了吸引物体的轻小物体的性质，我们就说物体带了电。 轻小物体指碎纸屑、头发、通草球、灰尘、轻质球等。 2、使物体带电的方法： ②接触带电：物体和带电体接触带了电。如带电体与验电器金属球接触使之带电。 ③感应带电：由于带电体的作用，使带电体附近的物体带电。 3、两种电荷： 正电荷：规定：用丝绸摩擦过的玻璃棒所带的电。 实质：物质中的原子失去了电子 负电荷：规定：毛皮摩擦过的橡胶棒所带的电。 实质：物质中的原子得到了多余的电子 4、电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸 引。 5、验电器：构造：金属球、金属杆、金属箔 作用：检验物体是否带电。 原理：同种电荷相互排斥的原理。 定义：用摩擦的方法使物体带电 原因：不同物质原子核束缚电子的本领不同 实质：电荷从一个物体转移到另一个物体正负电荷分开 能的转化：机械能-→电能 ①摩擦起电
6、电荷量：定义：电荷的多少叫电量。 单位：库仑（C） 1e=1.6×10-19C 元电荷 e 7、中和：放在一起的等量异种电荷完全抵消的现象 扩展：①如果物体所带正、负电量不等，也会发生中和现象。这时，带电量多的物体先用部分电荷和带电量少的物体中和，剩余的电荷可使两物体带同种电荷。 ②中和不是意味着等量正负电荷被消灭，实际上电荷总量保持不 变，只是等量的正负电荷使物体整体显不出电性。 二、电流 1、形成：电荷的定向移动形成电流 注：该处电荷是自由电荷。对金属来讲是自由电子定向移动形成电流；对酸、碱、盐的水溶液来讲，正负离子定向移动形成电流。 2、方向的规定:把正电荷移动的方向规定为电流的方向。 注：在电源外部，电流的方向从电源的正极到负极。 电流的方向与自由电子定向移动的方向相反 3、获得持续电流的条件：电路中有电源电路为通路 4、电流的三种效应。 (1) 、电流的热效应。如白炽灯，电饭锅等。(2)、电流的磁效应， 如电铃等。(3)、电流的化学效应，如电解、电镀等。 注:电流看不见、摸不着，我们可以通过各种电流的效应来判断它
初中物理中考复习电 磁学梳理 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
电磁学梳理 一、知识点 1. 磁体 (1)磁性：物体吸引铁、钴、镍等物质的性质。 (2)磁体：具有磁性的物体叫磁体。 (3)磁体的另一个性质：指向性（受地磁影响产生）。 (4)任何磁体都有两个磁极，一个是南极（S），一个北极（N）。 (5)磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引。 (6)磁化：使原来没有磁性的物体获得磁性的过程。 2. 磁场 (1)磁体周围存在着磁场，磁场看不见、摸不着，但却是真实存在的。磁极间的相互作用就是通过磁场发生的。 (2)磁场的性质：对于放入其中的磁体具有磁力的作用。 (3)磁场的方向：小磁针静止时北极所指的方向就是该点的磁场方向。 3. 磁感线 (1)磁感线是为形象描述磁场而画出的一些有方向的假想曲线。 (2)磁感线上的任何一点的切线方向都跟放在该点的小磁针N极所指的方向一致。 (3)磁体周围的磁感线都是从磁体的N极出来，回到S极；磁体内部的磁感线由S极指向N极。 (4)磁感线是一些闭合的曲线，任何两条磁感线不能相交。磁感线越密集的地方表示磁性越强。 4. 地磁场 (1)地球本身是个巨大的磁体。在地球周围的空间里存在着磁场，这个磁场叫做地磁场。
(2)地球两极和地磁两极并不重合，地磁北极在地球南极附近，地磁南极在地球北极附近。 5. 电磁场 (1)奥斯特实验：电流周围存在着磁场，磁场的方向随着电流方向的变化而变化。 (2)安培定则（右手螺旋定则）：用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的N极。 (3)电磁铁：通电螺线管中插入铁芯（必须是软磁性材料） (4)影响电磁铁磁性强弱的因素： ○1有无铁芯（有铁芯比无铁芯磁性强） ○2线圈中的电流大小（电流越大，磁性越强） ○3线圈的匝数（匝数越多，磁性越强） (5)电磁继电器：实质上是一个利用电磁铁来控制的开关。它可以实现远距离操作，利用低电压、弱电流来控制高电压、强电流。
电场知识点 一、电荷、电荷守恒定律 1、两种电荷：“+”“-”用毛皮摩擦过的橡胶棒带负电荷，用丝绸摩擦过的玻璃棒带正电荷。 2、元电荷：所带电荷的最小基元，一个元电荷的电量为1．6×10－19C，是一个电子(或质子)所带的电量。 说明：任何带电体的带电量皆为元电荷电量的整数倍。 荷质比(比荷)：电荷量q与质量m之比，(q/m)叫电荷的比荷 3、起电方式有三种 ①摩擦起电， ②接触起电注意：电荷的变化是电子的转移引起的；完全相同的带电金属球相接触，同种电荷总电荷量平均分配，异种电荷先中和后再平分。 ③感应起电——切割B，或磁通量发生变化。 4、电荷守恒定律： 电荷既不能创造，也不能被消灭，它们只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分，系统的电荷总数是不变的． 二、库仑定律 1．内容：真空中两个点电荷之间相互作用的电力，跟它们的电荷量的乘积成正比，跟它们的距离的二次方成反比，作用力的方向在它们的连线上。方向由电性决定(同性相斥、异性相吸) 2．公式：k＝9．0×109N·m2／C2 极大值问题：在r和两带电体电量和一定的情况下，当Q1=Q2时，有F最大值。 3．适用条件：（1）真空中；（2）点电荷． 点电荷是一个理想化的模型，在实际中，当带电体的形状和大小对相互作用力的影响可以忽略不计时，就可以把带电体视为点电荷．（这一点与万有引力很相似，但又有不同：对质量均匀分布的球，无论两球相距多近，r都等于球心距；而对带电导体球，距离近了以后，电荷会重新分布，不能再用球心距代替r）。点电荷很相似于我们力学中的质点． 注意：①两电荷之间的作用力是相互的，遵守牛顿第三定律
初中物理电磁学知识点总结 1、电路：把电源、用电器、开关、导线连接起来组成的电流的路径。 2、通路：处处接通的电路；开路：断开的电路；短路：将导线直接连接在用电器或电源两端的电路。 3、电流的形成:电荷的定向移动形成电流.(任何电荷的定向移动都会形成电流) 4、电流的方向:从电源正极流向负极. 5、电源:能提供持续电流(或电压)的装置. 6、电源是把其他形式的能转化为电能.如干电池是把化学能转化为电能.发电机则由机械能转化为能 7、在电源外部，电流的方向是从电源的正极流向负极。 8、有持续电流的条件:必须有电源和电路闭合. 9、导体:容易导电的物体叫导体.如:金属,人体,大地,盐水溶液等.导体导电的原因：导体中有自由荷； 10、绝缘体:不容易导电的物体叫绝缘体.如:玻璃,陶瓷,塑料,油,纯水等. 原因：缺少自由移动的电移动的电电荷 11、电流表的使用规则:①电流表要串联在电路中;②电流要从"+"接线柱流入,从"-"接线柱流出;③被测电流不要超过电流表的量程;④绝对不允许不经过用电器而把电流表连到电源的两极上. 实验室中常用的电流表有两个量程:①0～0.6 安,每小格表示的电流值是0.02 安; ②0～3 安,每小格表示的电流值是0.1 安. 12、电压是使电路中形成电流的原因,国际单位:伏特(V); 常用:千伏(KV),毫伏(mV). 1 千伏=1000 伏=1000000 毫伏. 13、电压表的使用规则:①电压表要并联在电路中;②电流要从"+"接线柱流入,从"-"接线柱流出;③被测电压不要超过电压表的量程; 实验室常用电压表有两个量程:①0～3 伏,每小格表示的电压值是0.1 伏; ②0～15 伏,每小格表示的电压值是0.5 伏. 14、熟记的电压值:①1 节干电池的电压1.5 伏;②1 节铅蓄电池电压是2 伏;③家庭照明电压为220 伏;④安全电压是:不高于36 伏;⑤工业电压380 伏. 15、电阻(R):表示导体对电流的阻碍作用.国际单位:欧姆(Ω); 常用:兆欧(MΩ),千欧(KΩ);1 兆欧=1000 千欧; 1 千欧=1000 欧. 16、决定电阻大小的因素:材料,长度,横截面积和温度 17、滑动变阻器: A. 原理:改变电阻线在电路中的长度来改变电阻的. B. 作用:通过改变接入电路中的电阻来改变电路中的电流和电压. C. 正确使用:a,应串联在电路中使用;b,接线要"一上一下";c,闭合开关前应把阻值调至最大的地方. 18、欧姆定律:导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比. 公式:I=U/R. 公式中单位:I→安(A);U→伏(V);R→欧(Ω). 19、电功的单位：焦耳，简称焦，符号J；日常生活中常用千瓦时为电功的单位，俗称“度”符号kw.h 1 度=1kw.h=1000w×3600s=3.6×106J 20．电能表是测量一段时间内消耗的电能多少的仪器。A、“220V”是指这个电能表应该在220V 的电路中使用；B、“10（20）A”指这个电能表长时间工作允许通过的最大电流为10 安，在短时间内最大电流不超过20 安；C、“50Hz”指这个电能表在50 赫兹的交流电路中使用；D、“600revs/KWh”指这个电能表的每消耗一千瓦时的电能，转盘转过600 转。21．电功公式:W=Pt=UIt(式中单位W→焦(J);U→伏(V);I→安(A);t→秒). 22、电功率(P):表示电流做功的快慢的物理量.国际单位:瓦特(W);常用:千瓦（KW）公式:P=W/t=UI 23．额定电压(U0):用电器正常工作的电压. 额定功率(P0):用电器在额定电压下的功率. 实
初中物理电磁感应知识点小结 初中物理电磁感应知识点小结 闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就会产生电流,这种现象叫电磁感应。接下来的内容是初中物理电学知识点总之电磁感应。 电磁感应 产生感应电流的条件:①电路必须闭合;②只是电路的一部分导体做切割磁感线运动. 感应电流的方向:跟导体运动方向和磁感线方向有关. 温馨提示：:,产生的电流叫感应电流.应用:发电机 中考试题练习之欧姆定律 欧姆定律 （2010，乌鲁木齐）如图2-2-46所示的电路中，当ab两点间接入4Ω的电阻时，其消耗的功率为16W。当ab两点间接入9Ω的电阻时，其消耗的功率仍为16W。求： （1）ab两点间接入4Ω和9Ω的电阻时，电路中的电流； （2）电源的电压。 中考试题之欧姆定律 下面是对中考欧姆定律的题目知识学习，同学们认真完成下面的题目练习哦。 欧姆定律
（2010，安徽）实际的电源都有一定的电阻，如干电池，我们需要用它的电压U和电阻ｒ两个物理量来描述它。实际计算过程中，可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为ｒ的电阻串联而成，如图2-2-45甲所示： 在图2-2-45乙中R1=14W，R2=9W。当只闭合S1时，电流表读数I1=0.2A；当只闭合S2时，电流表读数I2=0.3A，把电源按图甲中的等效方法处理。求电源的电压U和电阻ｒ。 通过上面对物理中欧姆定律知识的题目练习学习，相信同学们已经能很好的.完成了吧，希望同学们对上面涉及到的知识点都能很好的掌握。 欧姆定律计算题练习 欧姆定律 如图2-2-43所示电路，电源电压U0不变，初始时滑动变阻器的滑片P在最右端，但由于滑动变阻器某处发生断路，合上电键后滑片P向左滑过一段距离后电流表才有读数。且电压表读数U与x、电流表读数I与x的关系如图2-2-44所示，则 （1）根据图象可知：断点位置在x等于cm处，电源电压U0等于V； （2）电阻R等于多少欧姆？ （3）从断点处滑片P向左滑动的过程中，该滑动变阻器滑片P 每滑动1cm的阻值变化为多少欧姆？该滑动变阻器电阻丝没有断路时的总电阻值是多少欧姆？ 相信上面对欧姆定律题目的知识练习学习，同学们已经很好的掌握了吧，希望同学们很好的完成上面的知识点。 初中物理电学公式：并联电路 对于物理中并联电路知识的学习，我们做了下面的介绍，希望同学们认真学习。
