70个组态王经典问题解答

时间:2010年4月3日作者:中国自动化招聘网

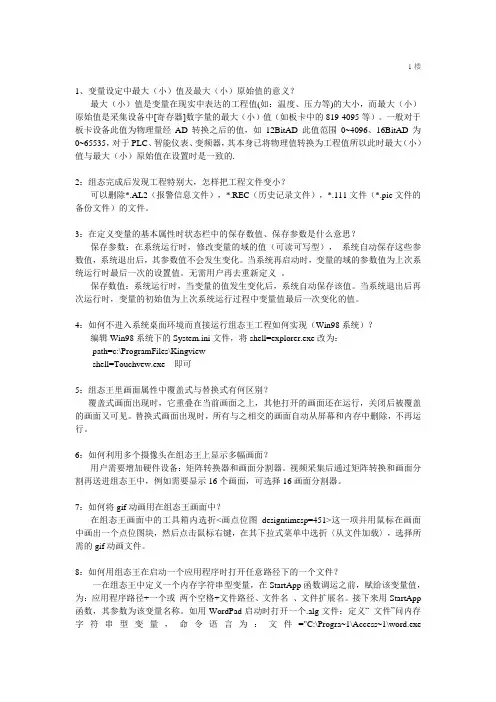

1、变量设定中最大(小)值及最大(小)原始值的意义?

最大(小)值是变量在现实中表达的工程值(如:温度、压力等)的大小,而最大(小)原始值是采集设备中[寄存器]数字量的最大(小)值(如板卡中的819-4095等)。一般对于板卡设备此值为物理量经AD转换之后的值,如12BitAD 此值范围0~4096、16BitAD为0~65535,对于PLC、智能仪表、变频器,其本身已将物理值转换为工程值所以此时最大(小)值与最大(小)原始值在设置时是一致的.

2:组态完成后发现工程特别大,怎样把工程文件变小?

可以删除*.AL2(报警信息文件),*.REC(历史记录文件),*.111文件(*.pic文件的备份文件)的文件。

3:在定义变量的基本属性时状态栏中的保存数值、保存参数是什么意思?

保存参数:在系统运行时,修改变量的域的值(可读可写型),系统自动保存这些参数值,系统退出后,其参数值不会发生变化。当系统再启动时,变量的域的参数值为上次系统运行时最后一次的设置值。无需用户再去重新定义。

保存数值:系统运行时,当变量的值发生变化后,系统自动保存该值。当系统退出后再次运行时,变量的初始值为上次系统运行过程中变量值最后一次变化的值。

4:如何不进入系统桌面环境而直接运行组态王工程如何实现(Win98系统)?

编辑Win98系统下的System.ini文件,将shell=explorer.exe改为:

path=c:\ProgramFiles\Kingview

shell=Touchvew.exe 即可

5:组态王里画面属性中覆盖式与替换式有何区别?

覆盖式画面出现时,它重叠在当前画面之上,其他打开的画面还在运行,关闭后被覆盖的画面又可见。替换式画面出现时,所有与之相交的画面自动从屏幕和内存中删除,不再运行。

6:如何利用多个摄像头在组态王上显示多幅画面?

用户需要增加硬件设备:矩阵转换器和画面分割器。视频采集后通过矩阵转换和画面分割再送进组态王中,例如需要显示16个画面,可选择16画面分割器。

7:如何将gif动画用在组态王画面中?

在组态王画面中的工具箱内选折<画点位图designtimesp=451>这一项并用鼠标在画面中画出一个点位图块,然后点击鼠标右键,在其下拉式菜单中选折〈从文件加载〉,选择所需的gif动画文件。

8:如何用组态王在启动一个应用程序时打开任意路径下的一个文件?

一在组态王中定义一个内存字符串型变量,在StartApp函数调运之前,赋给该变量值,为:应用程序路径+一个或两个空格+文件路径、文件名、文件扩展名。接下来用StartApp函数,其参数为该变量名称。如用WordPad 启动时打开一个.alg文件:定义“文件”问内存字符串型变量,命令语言为:文件

="C:\Progra~1\Access~1\word.exe "+"C:\Progra~1\Kingview\Example\Kingdem~3\"+文件名; startapp(文件);/*文件名可以任意给定,如用列表框选择的结果等。[文件名为8.3格式]

9:事件命令语言和程序命令语言内容的长度是否能够加长?

组态王命令语言的长度为20k,无法加长,但可以将一个命令语言分为几个事件命令语言。

10:为什么有些打印机在打印实时报警时打出的为乱码?

为保证实时报警打印的实时性,组态王将实时报警信息直接送到打印端口(如LPT1)输出打印,而不是调用WINDOWS 系统的打印,因为在打印时要求有字库的支持,而直接送端口打印没有调用任何系统的东西,所以就要求打印机提供这些字库。如果没有字库,则打印出来的东西肯定为乱码。现在市场上的打印机除了部分针式打印机(如EPSON LQ1600K 系列、LQ1900等)具有硬字库外,其余的打印机,所以打印出来的实时报警很容易出现乱码。

11:为什么有些网络在报警窗中不出现登录和注销事件?

登录和注销事件在组态王中是作为报警事件显示在报警窗中,这就要求作为登录服务器的机器必须有自己的报警服务器,因此建议用户将作为登录服务器的机器同时做为IO服务器,并选定一个报警服务器作为这台机器的报警服务器。

12:如何查询历史报警?

1、打开组态王工程浏览器下的"报警配置"项,在其对话框的〈文件保存〉栏里输入报警信息存放的天数,并单击报警记录格式,其弹出的对话框里可以进行显示报警信息时间的设置。变量的报警信息是以*.al2文件的格式存放在指定的工程路径下面。

2、组态王工程浏览器下的"报警配置"项中选择将报警信息存入数据库,如需在组态王中查询可利用sql函数进行查询.

13:如何计算变化率报警?

模拟量的值在固定时间内的变化超过一定量时产生的报警,即变量变化太快时产生的报警。当模拟量的值发生变化时,就计算变化率以决定是否报警。变化率的时间单位有三种:秒、分和时。变化率报警利用如下公式计算:((变量的当前值- 变量上一次的值)*100)* 单位对应的值/((这一次产生值的时间-上一次产生值的时间)* (最大值- 最小值)(注:如果是秒,为1;如果是分,为60,如果是时,为3600))取其整数部分的绝对值做为结果,若计算结果大于定义的变化率的值,则出现报警。

14:如何利用KVDBGrid控件根据日期条件查询历史报警?

将数据库中表Alarm中的字段AlarmDate字段类型改为“日期型”,利用KVDBGrid进行条件查询,日期变量为:DateString,字符串类型

历史报警查询.Where="AlarmDate={d ’"+\\本站点\DateString+"’}";

历史报警查询.FetchData();

历史报警查询.FetchEnd();

15:如何利用KVDBGrid控件根据报警变量进行相似查询历史报警?

历史报警查询.Where="VarName like+’%"+\\本站点\报警变量+"%’";

历史报警查询.FetchData();

历史报警查询.FetchEnd();

16:如何利用KVDBGrid控件根据日期范围查询一段日期的历史报警?

历史报警查询.Where="AlarmDate >={d’"+\\本站点\HTDate+"’} and AlarmDate <={d’"+\\本站点

\HTDate1+"’}";

历史报警查询.FetchData();

历史报警查询.FetchEnd();

17:如何利用KVDBGrid控件根据日期范围查询一段日期的历史报警?

历史报警查询.Where="AlarmDate >={d’"+\\本站点\HTDate+"’} and AlarmDate <={d’"+\\本站点

\HTDate1+"’}";

历史报警查询.FetchEnd();

18:如何清除组态王6.0报表单元格中的内容?

组态王报表没有提供清除报表内容函数,但提供了设置报表单元格内容的函数,包括设置一个或多个单元格的字符或数据,可以使用这些函数(ReportSetCellString)来清除报表单元格的内容,如设为空字符。这种方式比较灵活,而无须组态王在提供单元格清除函数。

19:如何利用组态王报表来实现数据统计?

组态王的报表数据统计功能目前有一定的局限性,但利用组态王的其它功能与报表功能一起可以实现数据统计。

1、设计一个源报表,该报表中存储各种用于数据统计分析的源数据,可以在系统运行时,将源数据添到报表中,需要统计分析时,可以取出数据进行统计分析。然后将结果添加到统计结果报表中。

2、通过数据库与报表结合的方式。将所需的数据通过组态王的SQL功能记录到数据库中,当需要统计分析时,可以通过条件查询,将查询到的数据添加到源报表中,然后通过对源报表的计算将统计结果输出到正式报表中

20:在使用EXCEL制作的报表Kintable查询历史数据注意的问题?

1、在Kintable的VBA编辑器中Auto_Open子程序中修改初始化历史数据库的函数的参数:修改历史库路径和工程

2、如果使用的是EXCEL5以上的版本,请在查询历史数据前,先执行初始化历史库函数。在Kintable中VBA中的子程序ButtonOk_Click函数定义变量部分之后,直接调用Auto_Open子程序:Call Auto_Open。解决初始化历史库失败或找不到变量等问题。

21:如何不进入系统桌面环境而直接运行组态王工程如何实现(Win2000系统)?

运行RegEdit文件:找到我的

\HKEY_Local_MACHINE\software\Microsoft\Windows NT\currentVersion\winlogon 将

Userinit=c:\winnt\system32\userinit.exe改

为:Userinit= c:\program files\kingview\touchvew.exe

22:如何在组态王中修改系统时间?

调用批处理文件:dsh.bat

string Adate = StrFromInt( A年, 10 ) + "-" + StrFromInt( A

月, 10 ) + "-" + StrFromInt( A日, 10 );

string Atime = StrFromInt( A时, 10 ) + ":" + StrFromInt( A

分, 10 ) + ":" + StrFromInt( A秒, 10 );

string Acommand =InfoAppDir()+"dsh.bat";

Acommand = Acommand + " ";

Acommand = Acommand + Adate;

Acommand = Acommand + " ";

Acommand = Acommand + Atime;

StartApp(Acommand);

批处理文件:dsh.bat

date %1

time %2

1、新建一工程,在工程浏览器中选择导入,将被破坏工程的画面导入即可

2、新建一工程,该工程下新建与原来工程*.pic文件名一样的空画面,保存画面.将被破坏工程的*.pic文件拷贝到新建工程的目录下将新建工程的*.pic文件覆盖,从新打开新建工程,将画面逐个打开可以看到工程画面。

23:如何打印信息到针式打印机?

用函数filewritestr()函数实现,filename参数为“LPT1:”

24:组态王中的报表RTL为如何格式,如何打开?

报表RTL是组态王自己的报表格式,只能通过组态王用载入报表函数(ReportLoad函数)打开。

25:为什么在命令语言中使用报表函数却不执行?

在应用程序命令语言中使用各种报表函数(如:reportsetcellvalue()等)。当画面隐含时,函数无法正常执行,如:变量值无法正确写入对应的单元格中。用户要注意这种情况,这不属于软件错误,运行过程中当画面隐含时不能对报表进行操作。

26:组态王中的打印函数PrintWindow()如何使用纸张的横向打印功能?

PrintWindow()函数的第二、三个参数不能够为0并且将打印机的纸张设置为横向即可;如:PrintWindow( "监控中心", 60,60, 0,10, 10);

27:在历史趋势曲线中看不到曲线?

1、数据词典设置的记录变化与安全区中没有选择数据记录

2、变量的量程过大,实际显示的数值占量程的百分比非常小,所以感觉没有曲线显示

3、系统时间被修改,历史数据存储有误,所以曲线无法显示

28:如何根据起始日期时间、终止日期时间查询历史趋势曲线?

使用通用控件中的历史趋势曲线:

\\本站点\PHTTime=AHTTime(\\本站点\HTDate,\\本站点\HTTime);

\\本站点\PHTTime1=AHTTime(\\本站点\HTDate1,\\本站点\HTTime1);

\\本站点\PHTTime2=\\本站点\PHTTime1-\\本站点\PHTTime;

批次历史曲线.SetTimeParam(\\本站点\PHTTime,0,\\本站点\PHTTime2,0);

29:如何利用通用控件中的历史趋势曲线作为实时曲线使用?

在画面属性命令语言存在时调用历史趋势曲线控件HT的方法如下:

HT.HTUpdateToCurrentTime()

30:与SQL SERVER进行数据交换,实数类型存入数据库后为什么在组态王中无法读取?

原因是因为客户在数据库中定义的字段的类型不对。在组态王中定义的内存实型变量,在ACCESS数据库中对应的字段的类型应该是单精度型,在SQL SERVER数据库中对应的字段的类型应该是real型.(不能为float型).

31:为什么从EXCEL返回组态王会出错?

在EXCEL中用AppActivate "" 函数时,如果EXCEL中为AppActivate "组态王运行系统" ,组态王的设置运行系统中,标题条文本里填写:组态王运行系统,同时,不要选"标题条中显示工程路径",如果选择了,在AppActivate 应写"组态王运行系统-c:\…..".否则就会出错

32:组态王的存盘数据用何方式打开?为什么组态王的历史记录文件打开都是乱码?

*.REC文件存放的历史数据,不能用excel直接打开,它本身是二进制文件.可以在VBA中调用提供的动态连接库来

33:SQLDelete()函数中选择条件的用法。A3="客户="+a2做为条件不执行?

sql查询语句如果查询的字段为字符串时应使用单引号,a3="客户’"+a2+"’"即可

34:数据库插入记录失败?

1、在信息窗中查看数据库是否连接

2、数据库表格的字段名与组态王记录体定义的字段名是否相同

3、数据库表格的字段类型与组态王变量的类型是否符合,推荐使用组态王的表格模板创建表格

4、表格中使用的字段名是否为data和time,请改为其他字段名。

35:如何将数据存为.txt文件?

使用函数FileWriteStr(Filename,FileOffset,Message,LineFeed);

例:将名为MsgTag的文字变量写入文件C:DATA\FILE.TXT的末尾。调用函数

FileWriteStr ("C:\DATA\FILE.TXT", 0, MsgTag, 1);

36:数据库字段为"反应罐1#温度时",组态王无法通过ODBC往数据库中写数据?

ODBC不支持存在’#’字符的字段,不要使用#

37:如何在数据库中始终保持一个月的数据,自动删除一个月之前的记录?

请将控制面板中的区域设置日期改为yyyy-mm-dd格式

数据库中保存一个月的历史数据,自动删除一个月以前的数据。命令语言放在应用程序命令语言启动时或者事件命令语言$时==1中:

SQLConnect( DeviceID, "dsn=历史;uid=er;pwd=0");

long month=\\本站点\$月-1;

long year=\\本站点\$年;

long day=\\本站点\$日;

string date1;

if(month==0)

{month=12;

year=\\本站点\$年-1;}

date1= StrFromInt( year, 10 );

date1=date1+"-";

date1 = date1 + StrFromInt( month, 10 );

date1 = date1 + "-" + StrFromInt( day, 10);

string whereexpr="日期={d’"+date1+"’}";

SQLDelete( DeviceID, "A", whereexpr);

if(\\本站点\$月==4||\\本站点\$月==6||\\本站点\$月==9||\\本站点\$月==11)

{ if(\\本站点\$日==30)

{

day=31;

date1= StrFromInt( year, 10 );

date1=date1+"-";

date1 = date1 + StrFromInt( month, 10 );

date1 = date1 + "-" + StrFromInt( day, 10);

whereexpr="日期={d’"+date1+"’}";

SQLDelete( DeviceID, "A", whereexpr);

}

38:使用进行网络配置的远程站点后,远程站点的数据词典中没有变量显示?

1、网络是否联通

2、主机的工程应该是完全共享,不能是只读共享,从机是否可以看到工程文件夹,是否可进行读写操作

39:s7-200通过PPI与KingView6.1连,5到6小时断线不能恢复,组态王信息窗口显示尝试与S7-200恢复通讯失败。请问如何处理?

1)西门子S7200使用西门子公司提供的PC/PPI带缆选用PPI方式与组态王通讯当中,一旦PLC断电,则必须先用PLC的编程软件与PLC 通讯一次,实现对PC/PPI电缆上的模块的初始化后,此时才能重新启动组态王,建立正常的通讯。

2)若用户希望在设备断电后再上电时,组态王能自动恢复与设备的通讯,则不用西门子公司提的PC/PPI电缆,而使用RS232/485的转换模块,其中:485的DATA+接PLC的PORT口的3,DATA-接PLC的PORT的8(自己做线),采用这种方式。

40:组态王6.5安装后为何拨号网络无法建立“传入的连接”?

运行注册表文件(RegEdit):在注册表

中:\\HKEY_LOCAL_MACHINE\\SOFTWARE\\Microsoft\\Ras\\AdminDll 删掉

然后手动在控制面板—管理工具—服务中的“Routing and Remote Access”服务启动。

41:for Internet版本如何通过IE浏览方式对数据库进行查询?

对于for Internet版本组态王[6.01版],画面发布不支持SQL函数。所以不能通过画面调用SQL函数对数据库进行查询。但是可以通过一种中介的方式。画面上定义按钮,定义按下或弹起时一离散量变化,如离散量:a,按钮弹起时a=1。在事件命令语言中定义当a=1时,数据库进行连接,命令语言如

下:if(a==1)SQLConnect(DeviceID,"dsn=web数据查询;uid=;pwd="); 如此类推通过离散量发生变化从而触发事件命令语言从而对数据库进行查询。这样发布的画面可以实现通过IE浏览。。

42:访问组态王发布的页面时为什么总出现“连接主机失败”?

1、网络速度太慢。

2、开发中“网络配置”没有配置为“连网”。

3、演示版支持10分钟的WEB发布,同时只能够有1个用户通过IE浏览

43、访问组态王发布的页面时为什么会提示“连接远程文件格式”错误?

1、[6。01及以前版本]画面中是否使用了控件、过渡色、其他不支持的图素。

2、是否将文件发布到了根目录下,发布文件不能放在根目录下

44、如何访问组态王发布的页面?

1、安装PWS或IIS软件并进行配置、即可以在IE 地址栏中输入\\***.***.***.***(***表示WEB服务器的IP

地址)或主机名;

2、如不安装PWS或IIS软件,只需要在IE 地址栏中输入\\***.***.***.***(***表示WEB服务器的IP地址),即能访问到服务器端共享的所有文件[需要在配置网络协议时安装文件打印和和共享服务]。

45、为什么发布的画面总是一片灰暗没有图形?

确认发布路径下netkingview.cab文件存在,并且大小正确,若没有该文件或文件损坏,从kingview路径下拷贝netkingview.cab文件至发布路径下,[IE是否安装JAVA的支持文件,从IE安装盘上得到』

46、web发布后,在客户端用IE打开html文件时什么都没有,IE状态栏提示“完成”,或者提示

javaclass not found?

1、可能发布后的netkingview.cab文件大小为0K,用户需要将kingview路径下的netkingview.cab文件复制

2、可能是用户的java虚拟机存在问题。用户可以将发布路径下的netkingview.cab文件解压缩,同时将其下的javaclass文件夹放到其上一级目录。如果这样操作会出现“连接主机失败”,则将javaclass文件夹同时复制到客户端机器的桌面上

47、画面发布后为什么页面数据没有变化?

由于不带WEB功能的加密锁不支持WEB。如果小于64点演示,请不要安装加密锁,否则若安装不带WEB功能的加密锁,远程客户端的数据将不变化。

48:为什么配方调不出来?

1、在配方定义中,表格中的变量数目应该与实际变量数目相同,如果为空的话就无法调用配方

2、检查配方调用函数设置的路径是否正确

49、如何在开发系统下设置KVDBGrid控件的列宽?

在开发系统下,同时按下Ctrl+Alt+O,就可以调整控件的列宽了

50:如果jiami琐不能正常使用怎么办?

1、确保正确安装了jiami锁的驱动程序,(6。01以前的版本不支持XP)。

2、确保计算机并口模式为ECP(在BIOS中设置)。

3、如果还不能解决问题,请上外部网站"软件下载"中下载jiami锁检测程序。

4、锁坏了(禁止带电拔插狗)

51、使用组态王狗,一旦使用打印机则找不到狗?

1、将并口设为ECP方式(在BIOS中设置)

2、并安装驱动程序

3、并口的驱动能力可能有问题,建议增加一并口扩展卡,连接打印机。

52、开发的工程如何能不让别人看到?

1、对于大于64点的工程,如果没有装上开发狗的话则不能打开工程

2、在工程浏览器的工具菜单中选择工程jiami可以避免别人打开工程,但一定要记住密码,因为一旦密码丢失,没有后台可以jiemi。

53:使用三菱fx2n的PLC,使用232bd的通讯模块与组态王通讯,在组态王上选择设备fx2->编程口,当plc 设置成stop状态时,plc与组态王通讯正常,一旦把plc设置为run状态,plc与组态王出现通讯失败是为什么?

是否在plc中有一段自己编的有关232bd通讯方面的程序,这段程序与组态王的驱动程序有冲突,把这段程序去掉后,plc不论是stop还是run 状态,和组态王通讯均正常

54:金星K200S使用通讯模块K3F-CU2A与组态王通讯不上如何检查?

1、通讯模块的运行方式通过模块上的开关类型选为专用通讯方式。

2、在组态王开发环境中定义设备时选择PLC->金星-〉MASTER-K-XXXS。

3、通讯模块的RS232口到上位机的RS232口之间的连线和标准的有区别,建议用厂家配套电缆。

55:莫迪康PLC通过以太网方式进行通讯,定义设备时,地址一项该如何填写?

定义设备地址时,格式如下:IP地址单元号,例如:123.123.123.1 0 (IP地址和单元号之间有空格)。

56:HOSLINK方式,组态王不能控制I/O模块的输出。例如组态王中定义IR0100寄存器,执行写操作之后PLC并不动作是为什么?

对于组态王老版本的驱动程序,上例中只能定义成IR100,而不能定义成IR0100。解决方法:更新驱动程序。两

57.使用6台欧姆龙PLC与上位机进行通讯,如果关掉其中的几台PLC,组态王的通讯速度变慢-数据刷新速度变慢是什么原因?

如果关闭一些PLC,组态王会始终尝试与其恢复通讯,使通讯速度减慢。您可以使用组态王提供的COMMERR寄存器,在关掉PLC之前将相应的COMMERR寄存器置1,屏蔽PLC与组态王之间的通讯。然后再调闭PLC。

58:三菱PLC的A和Q系列以太网通讯方式,PLC程序中需要为通讯做些什么工作?

三菱PLC的A和Q系列,以太网通讯模块中都有8个通讯缓冲区。PLC与上位机通讯时,每个缓冲区通过一个端口与一台上位机连接。因此,PLC首先要定义一个唯一的IP地址;需要与几台上位机连接,在程序中就要打开几个缓冲区,分别定义不同的端口;还要循环查询这些端口,是否有上位机连接进来,以便随时可以通讯。端口可以定义得比上位机数量多,对通讯没有影响。强烈要求网内所有PLC定义的端口不要重复,以避免驱动共享变量可能带来的通讯混乱。

59:S7200使用PPI电缆方式与组态王进行通讯,CPU中可以定义Q,I,M寄存器,而组态王中只有V寄存器。如何连接?

组态王只支持V寄存器,数据类型包括BYTE,INT,UINT,LONG,FLOAT,如果您要监控Q,I,M寄存器,您必须在PLC 程序中做一下处理,将Q,I,M寄存器的值传至V 寄存器,组态王通过对V寄存器的操作来实现对Q,I,M寄存器的监控。

60:组态王如何与三菱FX0n系列的PLC进行通讯

三菱FX0n系列的plc本身只有编程口,如使用组态王与其进行通讯还需给三菱FX0n配置通讯模块或通讯卡,配置好通讯模块后与三菱fx2n系列的通讯协议是兼容的,请根据您所选用的通讯模块在组态王上选用相应的选项。

1.对于232BD:定义设备时,选FX2N。

2.对于485BD,232ADP, 485ADP:定义设备时,选FX2N-485方式

用编程将D8120设置为E080,即通讯参数如下:

link, 7, 无校验,1,9600,

RS485, 数目检查:YES,控制程序:Format4.

在D8121中设置地址

61:西门子S7200使用西门子公司提供的PC/PPI电缆选用PPI方式与组态王通讯,一旦PLC断电通讯不能恢复,重新启动组态王通讯失败,必须用西门子的编程软件和PLC通讯一次后,组态王才能与PLC通讯是为什么?

1.不用西门子公司提供的PC/PPI带缆,使用RS232/485的转换模块,485的DATA+接PLC的PORT口的3,DATA-接PLC的PORT的8,采用这种方式连接PLC断电后组态王能恢复与PLC的通讯。

2.PLC断电后先用PLC的编程软件与PLC通讯一次,初始化PC/PPI电缆上的模块,再使用组态王与PLC通讯

62:用户使用组态王通过远程modem拨号与西门子的s7200系列的plc进行通讯。使用ppi协议。modem拨通后,组态王与plc通讯失败,为什么?

组态王不支持与西门子的plc使用ppi协议通过远程modem拨号进行通讯,请使用西门子s7200系列的自由口协议(kingview6.0版本),可实现组态王通过远程modem拨号与西门子的s7200系列的plc进行通讯

63:西门子S73OOMPI方式通讯,PLC内寄存器名称与组态王支持的寄存器名称不符如何组态?

组态王支持的寄存器名称是英文方式,寄存器英德文对照表如下:

德文英文

A Q 输出寄存器

M M 位寄存器

DB DB 数据块寄存器

E I 输入寄存器

Z C 记数器

64:组态王与西门子的S7300 MPI方式通讯不上,地址设置为2.0是什么原因?

地址设置错误,PLCMPI方式通讯,组态王中设备地址应设成2.2,其中小数点前为MPI地址(即站号),小数点后为MPI设备(即所使用的通讯模块或CPU模块)的槽号(slot number)。

65:西门子S7300 MPI方式通讯,CPU 313,使用模拟量模块E304,E305读不上来数据是什么原因?

E304,E305模拟量输入数据是12位的,而组态王只支持BYTE型,所以数据读不上来,您可以在PLC程序中将模入数据送入DB块,再利用组态王读取DB块的内容。

66:如何使用Profibus-(DP,S7,FMS)协议实现组态王与PLC的通讯?

实现Profibus-DP通讯需要以下软硬件配置:

(1) , STEP7V5.0+SP2及以上版本

(2) ,需要购买西门子提供的Softnet-DP , COMPROFIBUS3.3及以上版本,.用于实现对主站组态,地址定义,从站类型定义,以及I/O配置,从站参数赋值信息等. 组态完后生成的*.ldb文件将添加到CP中以起动并初始化从站.

(3),通讯卡(如CP5611,CP5613 等) ,在Profibus -DP通讯网中做为主站

实现Profibus-S7通讯需要软硬件支持

(1) STEP7V5.0+SP2及以上版本

(2) 需要购买西门子提供的Softnet-S7软件.

(3) 通讯卡(如CP5611,CP5613 等)

67:如何实现三菱A系列的PLC与组态王进行通讯?

需要选用通讯模块。

1、计算机通讯组件A1SJ71C24-R2 应按照如下设置:

将MODE拨盘指向4的位置,本协议只支持通信协议的模式4

2、计算机通讯组件A1SJ71C24-R4 应按照如下设置:

1 2 3 4 5 6 7 8 9 10 11 12

off on off on on off on on on on off on

mode 选择位置8

组态王中设置:RS_485 ,9600 ,8 ,1,偶校验

3、以太网组件:

A1SJ71E71B2 A1SJ71E71B5

在组态王中定义设备三菱-〉中型PLC以太网-〉TCPIP

68:Q系列以太网通讯如何配置?

如果使用Q系列以太网方式,在组态王中定义设备三菱-〉Q系列以太网-〉TCPIP

设备地址格式:https://www.doczj.com/doc/0a13390961.html,c.ddd:ppppp:t

https://www.doczj.com/doc/0a13390961.html,c.ddd为PLC的IP地址,ppppp为PLC中定义的端口号,t是连接超时(单位秒),都是十进制数。

69:如何与MODBUS PLUS协议的设备进行通讯?

此协议需要在你的计算机中安装Modicon SA85接口卡(一台计算机最多4块)。使用厂家提供的电缆,通过卡上的接口与PLC的Modbus Plus接口相连。在使用SA85卡之前,必须安装SA85卡的驱动程序。否则组态王不能进行设备定义。

1.组态王定义设备时请选择MODBUS PLUS下的SA85卡

必须在1~64的范围内给网络上的每个节点分配一个唯一的地址,一般来说,地址是通过控制器上的一个特殊的DIP开关来设定(或通过主机上的Modbus Plus通讯适配器卡来设定),

3.组态王调用的驱动程序:

ModPlus.dll,需要调用默迪康的两个库文件Netbios.dll,Netlib.dll,注,98和2000系统下的库文件Netlib.dll 是不同的。

70:在XP下安装组态王问题,原来在XP下安装组态王,现已经全部卸载,想安装组态王6.5,但安装程序在安装后显示“安装程序发现机器上已安装有组态王软件,单击“确定”退出后先卸载组态王其他版本,然后再安装组态王6.5!”,将注册表中的所有KIngview和亚控的关键字删除,也无法安装。请问如何解决?

用RegEDIT打开注册表,查找如下位置:

HKEY_LOCAL_MACHINE\Software\Microsoft\Windows\CurrentVersion\App Paths

如果安装完组态王的各种版本会在注册表的上述位置中生成一个名为“组态王*”的键值(*:为版本号,如:5.1、6.0、.6.01、6.02、6.03、6.5),正常卸载组态王后,该键值能正确删除。如果是非正常卸载(卸载失败,文件丢失等)该键值不能删除掉,再次安装组态王6.5时则不能安装。手动删除此路径下的组态王键值则可安装。

工程组态

组态王KINGVIEW 6X 工程组态-常见问题解答 北京亚控科技发展有限公司 2009年08月

目录 1. 我要开发了一个组态王工程,请问开发前有什么注意事项? (1) 2. 如何将一个已经存在的工程加载到组态王软件中使用? (1) 3. 请问组态王开发的工程如何进行备份? (1) 4. 我要将我开发的工程移植到现场计算机上运行,如何操作? (1) 5. 我从光盘上找到一个亚控提供的演示工程,为什么工程无法打开? (1) 6. 我拿到一个工程,希望将其中的部分画面和命令语言等应用到我的工程,请问如何操作? (1) 7. 用户要求提供变量列表,我如何能将我在组态王软件中的变量列表整理出来? (2) 8. 如何取消掉组态王点击按钮时的声音提示功能? (2) 9. 如何配置来禁止非授权用户退出组态王的运行环境? (2) 10. 如何实现组态王运行时自动打开指定的画面? (2) 11. 在组态王运行环境中能否实现动态设置Alt/Win/ESC键的禁止与启用? (2) 12. 在组态王运行环境中如何获取鼠标的坐标值? (3) 13. 在注册表中启动组态王运行系统的方法? (3) 14. 一台计算机连接两台显示器,分别显示组态王不同的画面,应如何实现? (3) 15. 组态王的opc是否具有冗余的功能? (4) 16. 在组态王中能否执行一段批处理程序? (4) 17. 在组态王开发环境中系统配置-->运行系统设置对话框中的所有复选框中的对勾全部都去掉了,但运行环境中还是无法实现全屏显示? (4) 18. 禁止普通用户退出组态王运行环境,只有权限高的用户才能够退出组态王运行环境,应如何实现? (4) 19. 在命令语言中输入工程的整个路径,当工程拷贝到其他路径时或另外一台计算机时,工程路径要重新输入,有无简便的方法解决这一问题? (4) 20. 组态王工程能否生成可直接运行的文件? (5) 21. 在组态王中如何实现将工程运行的当前时刻记录下来? (5) 22. 在组态王中如何实现延时功能? (5)

组态王软件教程

组态王软件教程 软件教程 一、概述 1.概述 组态王软件结构由工程管理器、工程浏览器及运行系统三部分构成。 工程管理器:工程管理器用于新工程的创建和已有工程的管理,对已有工程进行搜索、添加、备份、恢复以及实现数据词典的导入和导出等功能。 工程浏览器:工程浏览器是一个工程开发设计工具,用于创建监控画面、监控的设备及相关变量、动画链接、命令语言以及设定运行系统配置等的系统组态工具。 运行系统:工程运行界面,从采集设备中获得通讯数据,并依据工程浏览器的动画设计显示动态画面,实现人与控制设备的交互操作。 2.建立应用工程的一般过程 1)创建新工程 为工程创建一个目录用来存放与工程相关的文件。 2)定义硬件设备并添加工程变量 添加工程中需要的硬件设备和工程中使用的变量,包括内存变量和I/O 变量。 3)制作图形画面并定义动画连接 按照实际工程的要求绘制监控画面并使静态画面随着过程控制对象产生动态效果。 4)编写命令语言 通过脚本程序的编写以完成较复杂的操作上位控制。 5)进行运行系统的配置

对运行系统、报警、历史数据记录、网络、用户等进行设置,是系统完成用于现场前的必备工作。 6)保存工程并运行 完成以上步骤后,一个可以拿到现场运行的工程就制作完成了。 二、建立一个新工程 1.工程管理器 组态王工程管理器是用来建立新工程,对添加到工程管理器的工程做统一的管理。工程管理器的主要功能包括:新建、删除工程,对工程重命名,搜索组态王工程,修改工程属性,工程备份、恢复,数据词典的导入导出,切换到组态王开发或运行环境等。 2.工程浏览器 工程浏览器是组态王6.55 的集成开发环境。 3.定义外部设备和数据变量 组态王把那些需要与之交换数据的硬件设备或软件程序都作为外部设备使用。外部硬件设备通常包括PLC、仪表、模块、变频器、板卡等;外部软件程序通常指包括DDE、OPC 等服务程序。按照计算机和外部设备的通讯连接方式,则分为:串行通信(232/422/485)、以太网、专用通信卡(如CP5611)等。 组态王与外部设备的通讯方式:如COM1、COM2、DDE、板卡、OPC 服务器、网络站点,其中COM1、COM2 表示组态王支持串口的通讯方式,DDE表示支持通过DDE 数据传输标准进行数据通讯,其他类似。 注意:标准的计算机都有两个串口,所以此处作为一种固定显示形式,这种形、COM2,也不表示组态王计算机上肯定有两个式并不表示组态王只支持COM1 串口;并且“设备”项下面也不会显示计算机中实际的串口数目,用户通过设备定义向导选择实际设备所连接的PC 串口即可。

组态王常考问题

70个组态王经典问题解答 时间:2010年4月3日作者:中国自动化招聘网 1、变量设定中最大(小)值及最大(小)原始值的意义? 最大(小)值是变量在现实中表达的工程值(如:温度、压力等)的大小,而最大(小)原始值是采集设备中[寄存器]数字量的最大(小)值(如板卡中的819-4095等)。一般对于板卡设备此值为物理量经AD转换之后的值,如12BitAD 此值范围0~4096、16BitAD为0~65535,对于PLC、智能仪表、变频器,其本身已将物理值转换为工程值所以此时最大(小)值与最大(小)原始值在设置时是一致的. 2:组态完成后发现工程特别大,怎样把工程文件变小? 可以删除*.AL2(报警信息文件),*.REC(历史记录文件),*.111文件(*.pic文件的备份文件)的文件。 3:在定义变量的基本属性时状态栏中的保存数值、保存参数是什么意思? 保存参数:在系统运行时,修改变量的域的值(可读可写型),系统自动保存这些参数值,系统退出后,其参数值不会发生变化。当系统再启动时,变量的域的参数值为上次系统运行时最后一次的设置值。无需用户再去重新定义。 保存数值:系统运行时,当变量的值发生变化后,系统自动保存该值。当系统退出后再次运行时,变量的初始值为上次系统运行过程中变量值最后一次变化的值。 4:如何不进入系统桌面环境而直接运行组态王工程如何实现(Win98系统)? 编辑Win98系统下的System.ini文件,将shell=explorer.exe改为: path=c:\ProgramFiles\Kingview shell=Touchvew.exe 即可 5:组态王里画面属性中覆盖式与替换式有何区别? 覆盖式画面出现时,它重叠在当前画面之上,其他打开的画面还在运行,关闭后被覆盖的画面又可见。替换式画面出现时,所有与之相交的画面自动从屏幕和内存中删除,不再运行。 6:如何利用多个摄像头在组态王上显示多幅画面? 用户需要增加硬件设备:矩阵转换器和画面分割器。视频采集后通过矩阵转换和画面分割再送进组态王中,例如需要显示16个画面,可选择16画面分割器。 7:如何将gif动画用在组态王画面中? 在组态王画面中的工具箱内选折<画点位图designtimesp=451>这一项并用鼠标在画面中画出一个点位图块,然后点击鼠标右键,在其下拉式菜单中选折〈从文件加载〉,选择所需的gif动画文件。 8:如何用组态王在启动一个应用程序时打开任意路径下的一个文件? 一在组态王中定义一个内存字符串型变量,在StartApp函数调运之前,赋给该变量值,为:应用程序路径+一个或两个空格+文件路径、文件名、文件扩展名。接下来用StartApp函数,其参数为该变量名称。如用WordPad 启动时打开一个.alg文件:定义“文件”问内存字符串型变量,命令语言为:文件 ="C:\Progra~1\Access~1\word.exe "+"C:\Progra~1\Kingview\Example\Kingdem~3\"+文件名; startapp(文件);/*文件名可以任意给定,如用列表框选择的结果等。[文件名为8.3格式] 9:事件命令语言和程序命令语言内容的长度是否能够加长? 组态王命令语言的长度为20k,无法加长,但可以将一个命令语言分为几个事件命令语言。

组态王实例教程入门

组态王实例教程入门 组态王kingview6.55是亚控科技根据当前的自动化技术的发展趋势,面向低端自动化市场及应用,以实现企业一体化为目标开发的一套产品。该产品以搭建战略性工业应用服务平台为目标,集成了对亚控科技自主研发的工业实时数据库(KingHistorian)的支持,可以为企业提供一个对整个生产流程进行数据汇总、分析及管理的有效平台,使企业能够及时有效地获取信息,及时地做出反应,以获得最优化的结果。 组态王保持了其早期版本功能强大、运行稳定且使用方便的特点,并根据国内众多用户的反馈及意见,对一些功能进行了完善和扩充。组态王kingview6.55提供了丰富的、简捷易用的配置界面,提供了大量的图形元素和图库精灵,同时也为用户创建图库精灵提供了简单易用的接口;该款产品的历史曲线、报表及web发布功能进行了大幅提升与改进,软件的功能性和可用性有了很大的提高。 组态王在保留了原报表所有功能的基础上新增了报表向导功能,能够以组态王的历史库或KingHistorian为数据源,快速建立所需的班报表、日报表、周报表、月报表、季报表和年报表。此外,还可以实现值的行列统计功能。 组态王在web发布方面取得新的突破,全新版的Web发布可以实

现画面发布,数据发布和OCX控件发布,同时保留了组态王Web的所有功能:IE浏览客户端可以获得与组态王运行系统相同的监控画面,IE客户端与Web服务器保持高效的数据同步,通过网络您可以在任何地方获得与Web服务器上相同的画面和数据显示、报表显示、报警显示等,同时可以方便快捷的向工业现场发布控制命令,实现实时控制的功能。 组态王集成了对KingHistorian的支持,且支持数据同时存储到组态王历史库和工业库,极大地提高了组态王的数据存储能力,能够更好地满足大点数用户对存储容量和存储速度的要求。KingHistorian是亚控新近推出的独立开发的工业数据库。具有单个服务器支持高达100万点、256个并发客户同时存储和检索数据、每秒检索单个变量超过20,000 条记录的强大功能。能够更好地满足高端客户对存储速度和存储容量的要求,完全满足了客户实时查看和检索历史运行数据的要求。

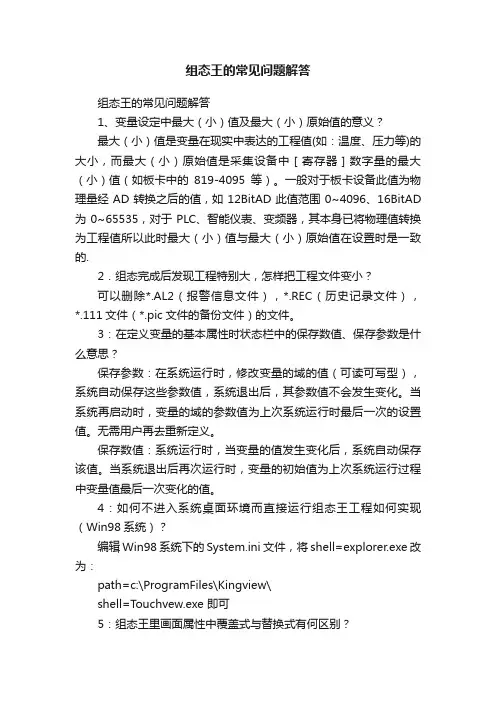

组态王的经典问题解答

组态王的n个经典问题解答之一 1、变量设定中最大(小)值及最大(小)原始值的意义? 最大(小)值是变量在现实中表达的工程值(如:温度、压力等)的大小,而最大(小)原始值是采集设备中[寄存器]数字量的最大(小)值(如板卡中的819-4095等)。一般对于板卡设备此值为物理量经AD转换之后的值,如12BitAD此值范围0~4096、16BitAD为0~65535,对于PLC、智能仪表、变频器,其本身已将物理值转换为工程值所以此时最大(小)值与最大(小)原始值在设置时是一致的. 2:组态完成后发现工程特别大,怎样把工程文件变小? 可以删除*.AL2(报警信息文件),*.REC(历史记录文件),*.111文件(*.pic文件的备份文件)的文件。 3:在定义变量的基本属性时状态栏中的保存数值、保存参数是什么意思? 保存参数:在系统运行时,修改变量的域的值(可读可写型),系统自动保存这些参数值,系统退出后,其参数值不会发生变化。当系统再启动时,变量的域的参数值为上次系统运行时最后一次的设置值。无需用户再去重新定义。 保存数值:系统运行时,当变量的值发生变化后,系统自动保存该值。当系统退出后再次运行时,变量的初始值为上次系统运行过程中变量值最后一次变化的值。 4:如何不进入系统桌面环境而直接运行组态王工程如何实现(Win98系统)? 编辑Win98系统下的System.ini文件,将shell=explorer.exe改为: path=c:\ProgramFiles\Kingview\ shell=Touchvew.exe 即可 5:组态王里画面属性中覆盖式与替换式有何区别? 覆盖式画面出现时,它重叠在当前画面之上,其他打开的画面还在运行,关闭后被覆盖的画面又可见。替换式画面出现时,所有与之相交的画面自动从屏幕和内存中删除,不再运行。 6:如何利用多个摄像头在组态王上显示多幅画面? 用户需要增加硬件设备:矩阵转换器和画面分割器。视频采集后通过矩阵转换和画面分割再送进组态王中,例如需要显示16个画面,可选择16画面分割器。 7:如何将gif动画用在组态王画面中? 在组态王画面中的工具箱内选折<画点位图 designtimesp=451>这一项并用鼠标在画面中画出一个点位图块,然后点击鼠标右键,在其下拉式菜单中选折〈从文件加载〉,选择所需的gif动画文件。 8:如何用组态王在启动一个应用程序时打开任意路径下的一个文件? 一在组态王中定义一个内存字符串型变量,在StartApp函数调运之前,赋给该变量值,为:应用程序路径+一个或两个空格+文件路径、文件名、文件扩展名。接下来用StartApp 函数,其参数为该变量名称。如用WordPad启动时打开一个.alg文件:定义“文件”问内存

组态王教程1

组态王软件培训

培训内容 内容包括: 1、组态王介绍 2、新建工程 3、建立IO设备通信 4、建立数据词典 5、画面组态 6、设置,然后运行 7、脚本编程,函数等。

组态王软件是一种通用的工业监控软件, 它适用于从单一设备的生产运营管理和故障诊断,到网络结构分布式大型集中监控管理系统的开发。支持与国内外常见的PLC、智能模块、智能仪表、变频器、数据采集板卡进行数据通讯组态王软件结构由工程管理器、工程浏览器及运行系统三部分构成。

组态软件的安装 1、运行安装组态王程 序。直接安装。 2、安装完后直接安装 驱动。 3、其它内容可以不安 装。

工程管理器:工程管理器用于新工程的创建和已有工程的管理,对已有工程进行搜索、添加、备份、恢复以及实现数据词典的导入和导出等功能。 工程浏览器:工程浏览器是一个工程开发设计工具,用于创建监控画面、监控的设备及相关变量、动画链接、命令语言以及设定运行系统配置等的系统组态工具。 运行系统:工程运行界面,从采集设备中获得通讯数据,并依据工程浏览器的动画设计显示动态画面,实现人与控制设备的交互操作。

组态王软件是一种通用的工业监控软件, 它适用于从单一设备的生 产运营管理和故障诊断,到网络结构分布式大型集中监控管理系统的开发。支持与国内外常见的PLC、智能模块、智能仪表、变频器、数据采集板卡进行数据通讯组态王软件结构由工程管理器、工程浏览器及运行系统三部分构成。 工程管理器:工程管理器用于新工程的创建和已有工程的管理,对已有工程进行搜索、添加、备份、恢复以及实现数据词典的导入和导出等功能。 工程浏览器:工程浏览器是一个工程开发设计工具,用于创建监控画面、监控的设备及相关变量、动画链接、命令语言以及设定运行系统配置等的系统组态工具。 运行系统:工程运行界面,从采集设备中获得通讯数据,并依据工程浏览器的动画设计显示动态画面,实现人与控制设备的交互操作。

组态王教学-趋势曲线

趋势曲线 常见问题解答 北京亚控科技发展有限公司 2010年01月

目录 1. 实时趋势曲线 (1) 1.1 我发现组态王的实时曲线控件只能显示百分比量程,请问能否显示工程的实际量程呢? (1) 1.2 使用组态王实时趋势曲线控件时,控件属性设置没有问题,但为何看不到曲线? (1) 1.3 在组态王画面上添加一实时趋势曲线控件,如何修改控件的背景颜色? (1) 2. 历史趋势曲线 (1) 2.1 在组态王的历史趋势曲线中看不到曲线为何? (1) 2.2 使用组态王的历史趋势曲线控件时,如何实现自动更新控件右侧时间为系统的当前时间? (1) 2.3 使用组态王历史趋势曲线控件查询时,在查询不存在的历史数据时,组态王是如何处理的? (2) 2.4 在历史趋势曲线控件中增加变量时,为何无法选择变量? (2) 2.5 使用组态王提供的历史趋势曲线控件读取数据库中的数据为何显示不出曲线? (2) 2.6 使用组态王历史趋势曲线控件,查询出来的趋势曲线比实际的历史数据要提前8个小时? (2) 2.7 在组态王运行环境中,能否改变历史趋势曲线控件连接的曲线? (3) 2.8 组态王提供的历史曲线控件中曲线形式能否画成阶梯式的而不是斜线式的? (3) 2.9 通过组态王提供的历史趋势曲线控件查询Access数据库中的数据,"时间字段"的下拉框中为何没有任何选项? (3) 2.10 我想通过指定一个变量的名称来删除历史曲线控件中此变量对应的曲线,在组态王中应如何实现? (3) 2.11 我有100多个设备,每个设备有10几个参数,我想通过改变设备号,在一个历史趋势曲线里查询不同设备的各个参数的历史曲线? (3) 2.12 使用组态王的历史趋势曲线控件时,选择变量时能否显示变量描述? (4) 2.13 使用组态王的历史趋势曲线控件时,怎样对曲线进行删除操作? (4)

组态王教学-数据词典

常见问题解答 北京亚控科技发展有限公司 2009年7月

目录 1. 我注意到组态王软件是按软件点数来收费的,请问这个点数是如何计算的? (1) 2. 我想删除一个指定的变量,但数据词典中该变量的删除选项灰色,不允许操作,怎么解决? (1) 3. 我注意到组态王的数据词典里有一个系统自带的“$新报警”变量,请问此变量是如何使用的? (1) 4. 组态王的数据变量的采集频率采用什么规则?有什么注意事项? (1) 5. 在工程比较庞大的情况下,请问我如何能快速的找到某个变量都在那里使用了呢? (2) 6. 我注意到组态王的变量的属性页中有最大值最小值最大原始值最小原始值几个设定项,请问具体怎么来应用? (2) 7. 在定义变量的基本属性时状态栏中的保存数值、保存参数是什么意思? (2) 8. 我需要组态王能记下我运行状态下设定的参数,每次启动时都能按最后一次设定的参数运行,请问如何来做? (3) 9. 我的现场设备的信号采集与变换是非线性的,请问在组态王中我需要如何设置? (3) 10. 请问变量定义时变量的优先级、安全区是如何设置的?如何工作? (3) 11. 请问组态王的报警优先级配置是如何设置的? (3) 12. 请问变量定义中的生成事件如何使用? (3) 13. 请问什么是内部局部变量?如何使用? (3) 14. 组态王在运行系统中如何修改变量的原始值和工程值? (4) 15. 如果设备中有的数据不需要按采集频率读取,按需要读取,在组态王中如何实现? (4) 16. 在组态王运行环境中能够实现控制变量记录的功能? (4) 17. 在组态王文本框中连接变量的时候,单击问号按钮,没有反应,弹不出变量列表框,为什么,应如何解决? (5) 18. 在组态王数据词典中能否成批修改变量的基本属性? (5) 19. 在组态王中能否实现对变量的操作记录下来? (5) 20. 在组态王中如何实现变量的累加计算? (6)

WinCC实例教程

WinCC 视频教程知识点总结 第一讲组态软件基础 一、WinCC简介 1、WinCC 西门子视窗控制中心SIMATIC WinCC(Windows Control Center)是在计算机上对PLC 控制的运行设备进行状态监控的软件,是PC上的监控软件。 运行该软件,可以动画监视现场设备的运行状况,监视相应的运行参数,以及更改、设置系统的运行数据。 2、WinCC的特点 (1)开放性 WinCC对用户所添加的任何形式的扩充是绝对开放,该绝对开放性是通过WinCC的模块结构及其强大的编程接口来获取的。 (2)将应用软件集成到WinCC中 WinCC提供了一些方法将其他应用程序和应用程序块统一地集成到用于过程控制的用户界面中。OLE应用程序窗口和OLE自定义控制或Active控制可以集成到WinCC应用软件中。 (3)WinCC中的数据管理 WinCC的数据库为Windows SQL,从属于WinCC,该数据库用于存储所有面向列表的组态数据(如变量列表和消息文本),以及当前过程数据(如消息,测量值和用户数据记录等)该数据库具有服务器功能。

(4)在项目开始之前规定组态分类 a、文件夹名称 除一些特殊字符(例如\)之外,文件夹名称允许使用所有的字符。还允许使用数字0~9. b、变量名称 变量名称可以多于8个字符。但应尽量避免太长的名称。WinCC项目的变量名称必须是唯一的。如果变量名称还包含了其他信息,这对用户将非常有用。 c、画面名称 确定画面名称时应注意其长度的影响,太长的名称(文件名)不容易识别(列表框中的选择,脚本中的调用等)。根据经验表明,长度最好不超过28个字符,画面名称应遵守以下限制条件:①最大长度为255个字符;②不使用某些特殊字符(例如\);③画面名称中的字母不区分大小写。 二、WinCC软件的安装 1、安装S7-300/400PLC编程软件STEP7及PLCSIM; 2、安装数据库软件SQL Server 2000; 3、安装消息列队(软件操作); 4、安装WinCC(建议不选典型安装,选择全部安装)。 三、WinCC管理器 1、WinCC项目管理器的结构 WinCC项目管理器的用户界面由以下元素组成:标题栏、菜单栏、工具栏、状态栏、浏览窗口和数据窗口:

组态王软件详细教程 第十讲 控件

第十讲控件 控件的作用 控件可以作为一个相对独立的程序单位被其他应用程序重复调用。控件的接口是标准的,凡是满足这些接口条件的控件,包括其他软件供应商开发的控件,都可以被组态王支持。组态王中提供的控件在外观上类似于组合图素,工程人员只需把它放在画面上,然后配置控件的属性,进行相应的函数连接,控件就能完成复杂的功能。 使用xy控件 本节将建立一个画面,利用组态王提供的x-y控件显示成品油液位和成品罐压力之间的关系曲线。 在工程浏览器左侧选中“画面”,在右侧双击“新建”画面,建立名称为“控件”的画面。 在画面中选择菜单“编辑\插入控件”,如下图所示: 在对话框右侧单击“x-y轴曲线”,然后单击“创建”按钮;

在画面上绘制x-y曲线。然后在画面上双击该曲线控件,弹出设置对话框,设置属性如下: 为使x-y曲线控件实时反应变量值,需要为该控件添加命令语言。在画面空白处点击鼠标右 键,在快捷菜单中选择“画面属性”,弹出“画面属性”对话框。单击其中的“命令语言”按钮。 画面语言包括“显示时”、“存在时”、“隐含时”三种。 →在画面“存在时”命令语言中,输入命令语言如下图所示: 定义完毕后,点击“确认”按钮,然后保存作的设置。 注意两个变量都是可以变化的。

切换画面到运行系统,打开相应画面,控件运行情况如下图所示: 使用窗口控件 单选按钮控件 双击该控件,对控件进行属性配置。 控件名称是唯一标识该控件的一个名称。 变量名称对应一个整型(实型)变量,运行时选择任一个按钮都会使该变量对应一个整数值(0、1、2……)。 可以对该控件设置访问权限。 可以设置按钮个数,修改按钮对应文字。 可以设置排列为横向或纵向。

组态王问题集锦

组态王采集数据速度非常慢的解决 组态王采集数据速度非常慢的解决 组态王采集数据速度非常慢的原因有很多,但解决的办法: 1,用尽可能高的通讯速率通讯。 2,设置运行系统的基准频率不能太低,一般为100-500ms,太低会欲速则不达,采集速度反而会较慢。 3,删除不用的变量,组态王运行时会扫描每个变量,并按每个变量的采集频率采集数据,不用的变量会使运行速度降低。 4,变量的采集频率不能太低,有这样的例子:一个工程200多点,采集频率都设为10ms,结果数据采集速度反而大幅降低,所有数据要5--10更新一次。不需要很快更新的变量如一些开关量,采集频率可设为500-1000ms。 5,特别要注意的是:只写变量的采集频率一定要设为0,否则会造成数据更新需要10多秒的情况。 6.少用连续运行的动画,及过渡色,点位图等. 组态王更改Windows登陆方式的问题解答 组态王更改Windows登陆方式的问题解答 问题描述: 安装了组态王(笔者安装的是组态王V6.51)之后,就只能采用传统的经典登陆方式,无法采用欢迎屏幕登录方式了——因为已经无法更改用户登录或注销的方式!在控制面板里点击“更改用户登录或注销的方式”就给我弹出一个对话框,发现登录界面突然改不了:“一个最近安装的程序已停用欢迎屏幕和快速切换。你必须卸载该程序以恢复这些功能。下列文件名可以帮你识别该程序所做的修改:Ginastub.dll”。并且在选择登陆模式的两个选项变成灰色的,无法选择。 原因分析: 这是因为组态王在安装时复制了一个ginastub.dll动态链接库文件到系统盘的“Windows\system32”目录,然后又在注册表的“[HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows NT\CurrentVersion\Win logon]”项创建了1个“GinaDll”字符串值,键值为“Ginastub.dll”。 解决过程及方法: 想法:只要删除ginastub.dll动态链接库文件或采用正确的ginastub.dll动态链接库文件,或者不调用这个ginastub.dll动态链接库文件就可以了。下面是解决过程:

组态王官方教程实例可直接连接下载相应文件

亚控科技知识库 TABLE:组态王通用版功能案例 口Search Show all 文档编一发布日,亠号标题(*) 期(*) 卜载(*) 14001 十六进制数据转换成十进制数据例程2009-07 29 14001 10.5KB 14002 LEDPro计数器液晶显示控件例程2009-07 29 14002 69.2KB 14003 PID控件例程2009-07 29 14003 292KB 14004 按报警组发出声音提示例程2009-07 29 14004 623KB 14005 棒图KVCHart控件例程2009-07 29 14005 2.67MB 14006 报警al2文件查询例程2009-07 29 14006 240KB 14007 报警存储与查询例程2009-07 29 14007 1.11MB 14008 报警时播放声音例程2009-07 29 14008 290KB 14009 超级XY曲线控件例程2009-07 29 14009 848KB 14010 窗口控制控件使用例程2009-07 29 14010 249KB 14011 倒计时例程2009-07 29 14011 269KB 14012 短信报警例程2009-07 29 14012 584KB 14013 复杂动画例程2009-07 29 14013 741KB Page 卫」1血乙of 2 Records 1 to 50 of Page 66 Size ? Exact phrase All words Any word

计时例程 加密限时工程及使用说明 历史曲线控件例程 历史数据查询例程 判断本日是周几以及本周是今年的第几周 取高低字节及双字转换为两个字例程 日报表例程 日月年报表解决方案 三菱变频器 删除十天前的数据库信息 树形控件例程 数据库查询例程 数据库存储例程 微软日历控件在组态王中的应用 文件浏览例程 文字移动小例程 西门子变频器 下拉框选择关系数据库中的数据绘制历史曲 线 组态王与Oracle9i 数据库的连接 SQL 函数示例 14014 14015 14016 14017 14018 14019 14020 14021 14022 14023 14024 14025 14026 14027 14028 14029 14030 14031 14032 14033 14034

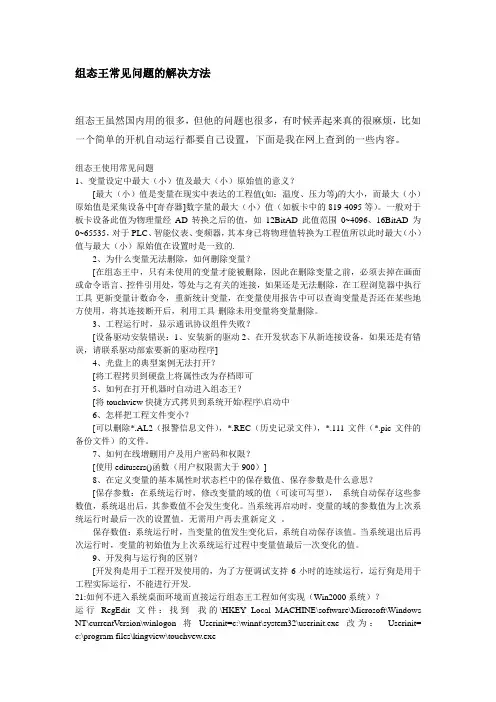

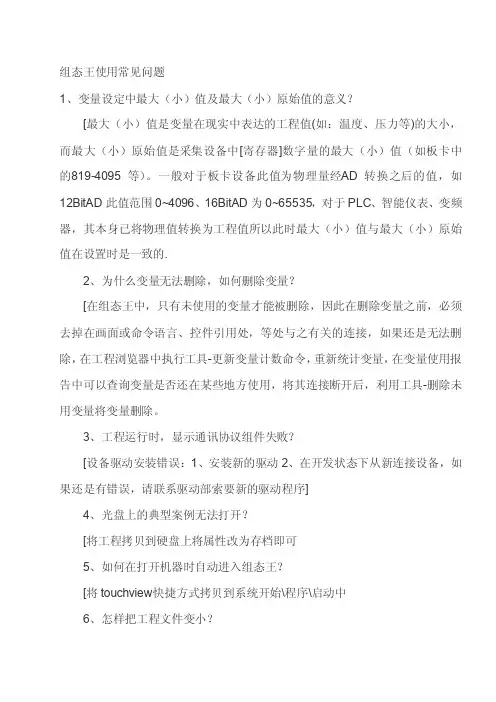

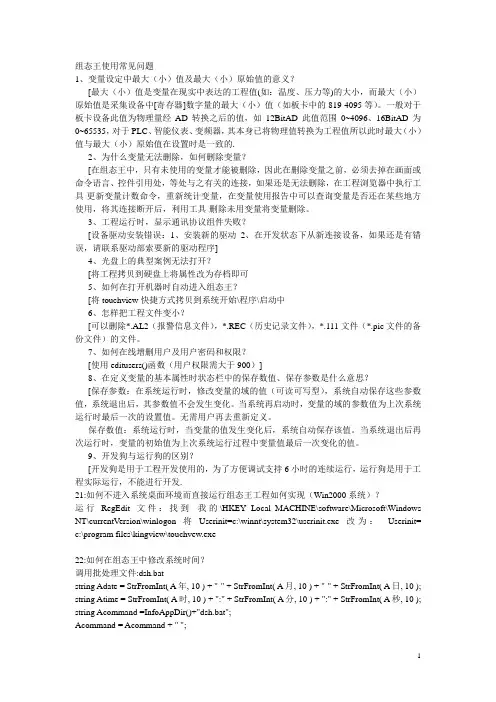

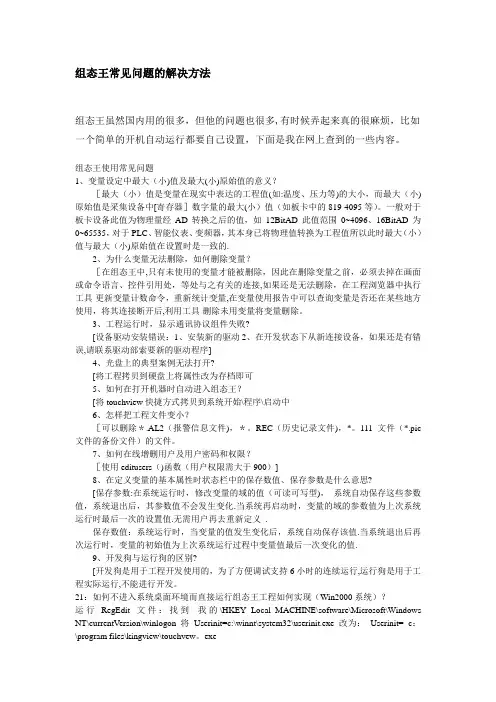

组态王使用常见问题

组态王使用常见问题 1、变量设定中最大(小)值及最大(小)原始值的意义? [最大(小)值是变量在现实中表达的工程值(如:温度、压力等)的大小,而最大(小)原始值是采集设备中[寄存器]数字量的最大(小)值(如板卡中的819-4095等)。一般对于板卡设备此值为物理量经AD转换之后的值,如12BitAD 此值范围0~4096、16BitAD为0~65535,对于PLC、智能仪表、变频器,其本身已将物理值转换为工程值所以此时最大(小)值与最大(小)原始值在设置时是一致的. 2、为什么变量无法删除,如何删除变量? [在组态王中,只有未使用的变量才能被删除,因此在删除变量之前,必须去掉在画面或命令语言、控件引用处,等处与之有关的连接,如果还是无法删除,在工程浏览器中执行工具-更新变量计数命令,重新统计变量,在变量使用报告中可以查询变量是否还在某些地方使用,将其连接断开后,利用工具-删除未用变量将变量删除。 3、工程运行时,显示通讯协议组件失败? [设备驱动安装错误:1、安装新的驱动2、在开发状态下从新连接设备,如果还是有错误,请联系驱动部索要新的驱动程序] 4、光盘上的典型案例无法打开? [将工程拷贝到硬盘上将属性改为存档即可 5、如何在打开机器时自动进入组态王? [将touchview快捷方式拷贝到系统开始\程序\启动中 6、怎样把工程文件变小?

[可以删除*.AL2(报警信息文件),*.REC(历史记录文件),*.111文件(*.pic 文件的备份文件)的文件。 7、如何在线增删用户及用户密码和权限? [使用editusers()函数(用户权限需大于900)] 8、在定义变量的基本属性时状态栏中的保存数值、保存参数是什么意思? [保存参数:在系统运行时,修改变量的域的值(可读可写型),系统自动保存这些参数值,系统退出后,其参数值不会发生变化。当系统再启动时,变量的域的参数值为上次系统运行时最后一次的设置值。无需用户再去重新定义。 保存数值:系统运行时,当变量的值发生变化后,系统自动保存该值。当系统退出后再次运行时,变量的初始值为上次系统运行过程中变量值最后一次变化的值。 9、开发狗与运行狗的区别? [开发狗是用于工程开发使用的,为了方便调试支持6小时的连续运行,运行狗是用于工程实际运行,不能进行开发. 21:如何不进入系统桌面环境而直接运行组态王工程如何实现(Win2000系统)? 运行RegEdit文件:找到我的\HKEY_Local_MACHINE\software\Microsoft\Windows NT\currentVersion\winlogon 将Userinit=c:\winnt\system32\userinit.exe改为:Userinit= c:\program files\kingview\touchvew.exe

组态王教程——很实用

组态王简明教程 组态王软件的结构 “组态王”是运行于Microsoft Windows 98/NT中文平台的全中文界面的组态软件,采用了多线程、COM组件等新技术,实现了实时多任务,软件运行稳定可靠。组态王具有一个集成开发环境“组态王工程浏览器”,在工程浏览器中您可以查看工程的各个组成部分,也可以完成构造数据库、定义外部设备等工作。画面的开发和运行由工程浏览器调用画面制作系统TOUCHMAK和画面运行系统TOUCHVEW来完成的。TOUCHMAK是应用程序的开发环境。您需要在这个环境中完成设计画面、动画连接等工作。TOUCHMAK具有先进完善的图形生成功能;数据库中有多种数据类型,能合理地抽象控制对象的特性;对变量报警、趋势曲线、过程记录、安全防范等重要功能都有简单的操作办法。TOUCHVEW是“组态王”软件的实时运行环境,在TOUCHMAK中建立的图形画面只有在TOUCHVEW中才能运行。TOUCHVEW从工业控制对象中采集数据,并记录在实时数据库中。它还负责把数据的变化用动画的方式形象地表示出来,同时完成变量报警、操作记录、趋势曲线等监视功能,并生成历史数据文件。 组态王怎样和下位机通讯 “组态王”把第一台下位机看作是外部设备,在开发过程中您可以根据“设备配置向导”的提示一步步完成连接过程。在运行期间,组态王通过驱动程序和这些外部设备交换数据,包括采集数据和发送数据/指令。每一个驱动程序都是一个COM对象,这种方式使通讯程序和组态王构成一个完整的系统,既保证了运行系统的高效率,也使系统能够达到很大的规模。 怎样产生动画效果 开发者在TOUCHMAK中制作的画面都是静态的,那么它们如何以动画方式反映工业现场的状况呢?这需要通过实时数据库,因为只有数据库中的变量才是与现场状况同步变化的。数据库变量的变化又如何导致画面的动画效果呢?通过“动画连接”就是建立画面的图素与数据库变量的对应关系。这样,工业现场的数据,比如温度、液面高度等,当它们发生变化时,通过驱动程序,将引起实时数据库中变量的变化,如果画面上有一个图素,比如指针,您规定了它的偏转角度与这个变量相关,您就会看到指针随工业现场数据的变化而同步偏转。动画连接的引入是设计人机接口的一次突破它把程序员从重复的图形编程中解放出来,为程序员提供了标准的工业控制图形界面,并且有可编程的命令语言连接来增强图形界面的功能。 建立应用程序的一般过程

组态王实验案例——三层电梯

组态王与S7-200PLC 三层电梯模拟实验 一、实验目的 1.熟悉组态王的画面制作、脚本动画的控制及组态王与S7-200PLC的通信。 2.通过对工程实例的模拟,熟练的掌握PLC的编程和程序的调试方法。 3.进一步熟悉PLC的I/0连接。 4.熟悉三层电梯采用轿厢外按钮控制的编程方法。 二、实验说明 电梯由安装在各个楼层厅门口的上升和下降按钮进行呼叫操作,其操作内容为电梯运行方向。电梯轿厢内设有楼层内选按钮S1~S3,用于选择需要停靠的楼层。L1~L3分别为一层、二层、三层的指示,SQ1~SQ3为到位行程开关,SQ1开关打在上表示电梯停在一层。按电梯内选按钮S2,电梯内选指示灯SL2亮,打下SQ1,电梯离开一层,L2灯亮电梯到达二层,打上SQ2,L2灯灭,电梯停在二层。按下三层行按钮D3,打下SQ2电梯离开二层,三层指示灯L3亮,打上SQ3电梯停在三层,L3灭。 三、实验步骤 1.用 STEP 7 MicroWIN软件编写三层电梯的梯形图程序,调试下载S7-200PLC中(程序见附录I)。 2.实验箱接线图如下: PLC主机公共端接线:1L接2L接3L接M 1M接2M接L+(注:此接线为低电平有效)

3.打开组态王软件绘制如下画面 3.在组态王工程浏览器中的设备中新建一个三层电梯 图图图 在工程浏览器中双击“设备”点击“新建...”后选择PLC找到“西门子”选择S7-200系列(USB)如图所示然后点击下一步起名字为三层电梯如图所示点击“下一步”如图在此处需要设定PLC的地址(此地址是组态王与S7-200通信的地址:2)“点击”下

一步“最后点击“完成”。 退出按钮的动画连接为:选中按钮双击→按下时→输入EXIT(0); 4.在工程浏览器中的数据词典里建立如下变量 4.在工程浏览器的“命令语言”里的“应用程序命令语言”中“运行时”里输入一下脚本代码: \\本站点\速度=5; //复位 if(\\本站点\复位RST==1 ||\\本站点\组态复位==1) \\本站点\轿厢移动=0; //层数显示 if(\\本站点\轿厢移动<155 &&\\本站点\轿厢移动>=0) \\本站点\电梯层数=1; if(\\本站点\轿厢移动>155 &&\\本站点\轿厢移动<330) \\本站点\电梯层数=2; if(\\本站点\轿厢移动>330) \\本站点\电梯层数=3; //电梯移动 if(\\本站点\轿厢上升指示UP==1) {\\本站点\轿厢移动=\\本站点\轿厢移动+\\本站点\速度;} if(\\本站点\轿厢下降指示DOWN==1) {\\本站点\轿厢移动=\\本站点\轿厢移动-\\本站点\速度;} if(\\本站点\二层指示L2==1 &&\\本站点\轿厢上升指示UP==1 ) {if(\\本站点\轿厢移动<155) \\本站点\轿厢移动=\\本站点\轿厢移动+\\本站点\速度;

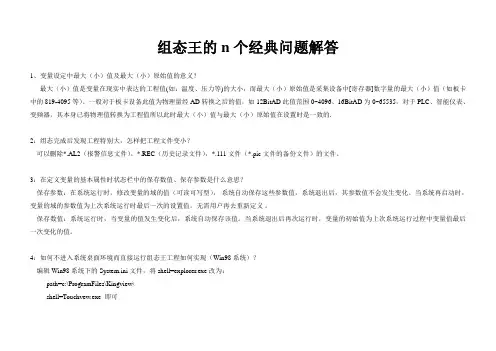

组态王的n个经典问题解答共16页

组态王的n个经典问题解答组态王的n个经典问题解答 1、变量设定中最大(小)值及最大(小)原始值的意义? 最大(小)值是变量在现实中表达的工程值(如:温度、压力等)的大小, 而最大(小)原始值是采集设备中[寄存器]数字量的最大(小)值(如板卡中的 819-4095等)。一般对于板卡设备此值为物理量经AD转换之后的值,如 12BitAD此值范围0~4096、16BitAD为0~65535,对于PLC、智能仪表、变频器,其本身已将物理值转换为工程值所以此时最大(小)值与最大(小)原始值在设置时是一致的. 2:组态完成后发现工程特别大,怎样把工程文件变小? 可以删除*.AL2(报警信息文件),*.REC(历史记录文件),*.111文件(*.pic文件的备份文件)的文件。 3:在定义变量的基本属性时状态栏中的保存数值、保存参数是什么意思? 保存参数:在系统运行时,修改变量的域的值(可读可写型),系统自动 保存这些参数值,系统退出后,其参数值不会发生变化。当系统再启动时,变 量的域的参数值为上次系统运行时最后一次的设置值。无需用户再去重新定义。 保存数值:系统运行时,当变量的值发生变化后,系统自动保存该值。 当系统退出后再次运行时,变量的初始值为上次系统运行过程中变量值最后一 次变化的值。 4:如何不进入系统桌面环境而直接运行组态王工程如何实现(Win98系统)? 编辑Win98系统下的System.ini文件,将shell=explorer.exe改为: path=c:\ProgramFiles\Kingview\ shell=To hvew.exe即可 5:组态王里画面属性中覆盖式与替换式有何区别? 覆盖式画面出现时,它重叠在当前画面之上,其他打开的画面还在运 行,关闭后被覆盖的画面又可见。替换式画面出现时,所有与之相交的画面自 动从屏幕和内存中删除,不再运行。 6:如何利用多个摄像头在组态王上显示多幅画面?

组态王教学-历史数据查询例程

组态王历史数据查询例程 配置参考文档 — 北京亚控科技发展有限公司 技术部 [

目录 一、功能概述 .............................................................................................. 错误!未定义书签。 一、功能概述 .............................................................................................. 错误!未定义书签。 二、工程实例 .............................................................................................. 错误!未定义书签。@ 三、操作步骤: .......................................................................................... 错误!未定义书签。 1、定义设备: ................................................................................................ 错误!未定义书签。 2、定义变量: ................................................................................................ 错误!未定义书签。3.制作画面: ................................................................................................ 错误!未定义书签。 创建报表: ................................................................................................ 错误!未定义书签。 命令语言: ................................................................................................ 错误!未定义书签。 4.进入运行系统:.......................................................................................... 错误!未定义书签。 四、注意事项 .............................................................................................. 错误!未定义书签。 图表 ) 图一报表 .................................................................................................... 错误!未定义书签。 图二报表设计 ............................................................................................ 错误!未定义书签。 图三历史数据报表 .................................................................................... 错误!未定义书签。 图四快捷菜单 ............................................................................................ 错误!未定义书签。 图五按钮属性 ............................................................................................ 错误!未定义书签。 图六按钮属性 ............................................................................................ 错误!未定义书签。 图七动画连接 ............................................................................................ 错误!未定义书签。 图八选择函数 ............................................................................................ 错误!未定义书签。 图九命令语言 ............................................................................................ 错误!未定义书签。 图十打印报表 ............................................................................................ 错误!未定义书签。 ` 图十一历史数据查询画面......................................................................... 错误!未定义书签。 图十二报表属性 ........................................................................................ 错误!未定义书签。 图十三时间属性 ........................................................................................ 错误!未定义书签。 图十四变量属性 ........................................................................................ 错误!未定义书签。 图十五变量顺序设置 ................................................................................ 错误!未定义书签。 图十六历史数据查询 ................................................................................ 错误!未定义书签。 图十七报表打印 ........................................................................................ 错误!未定义书签。

相关主题
文本预览
相关文档 最新文档
