黄冈职业技术学院
给排水识图作业报告书
专业年级:
姓名：
项目:建筑给排水识图与工艺
指导老师:
建筑给排水识图与工艺实训实习任务、指导书
第三章给排水施工图 简算题(每题4分，每卷2题) 1. 下面排水系统图A～B点的距离为6米，排水管道坡度为则,若板底无梁，楼板的厚度为 0.15米，则A点的标高可取为___ A ___ A、 B、h-0.60 C、 D、h+ 2. 下面排水系统图A～B点的距离为8米，排水管道坡度为则,若B点前现浇楼板处有500的梁，楼板的厚度为0.15米，则A点的标高可取为___C ___ A、 B、h-0.35 C、 D、h+ 3. 下面排水系统图A～B点的距离为4米，排水管道坡度为则,若板底无梁，楼板的厚度为0.2米，则A点的标高可取为__A___ A、 B、h-0.45 C、 D、h+ 4. 下面排水系统图A～B点的距离为5米，排水管道坡度为则,若B点前现浇楼板处有400的梁，则A点的标高可取为__D___ A、 B、h-0.40 C、 D、
5. 下面排水系统图A～B点的距离为7米，排水管道坡度为则,若板底无梁，楼板的厚度为0.15米，则A点的标高可取为__A____ A、 B、h-0.60 C、 D、h+ 6. 下面排水系统图A～B点的距离为7米，排水管道坡度为则,若B点前现浇楼板处有300的梁，则A点的标高可取为___ B___ A、 B、h-0.45 C、 D、h+ 7. 下面排水系统图A～B点的距离为5米，排水管道坡度为则,若板底无梁，楼板的厚度为0.2米，则A点的标高可取为__A ___ A、 B、h-0.35 C、 D、h+
8. 下面排水系统图A～B点的距离为6米，排水管道坡度为则,若B点前现浇楼板处有500的梁，则A点的标高可取为__C___ A、 B、h-0.45 C、 D、h+ 9. 下面排水系统图A～B点的距离为5米，排水管道坡度为则,若板底无梁，楼板的厚度为0.2米，则A点的标高可取为__D___ A、 B、h-0.40 C、 D、 10. 下面排水系统图A～B点的距离为5米，排水管道坡度为则,若B点前现浇楼板处有400的梁，则A点的标高可取为__A____ A、 B、h-0.60 C、 D、h+
. 给排水图纸识图方法标高 - 平面图标注方式 标高 - 剖面图标注方式
. 标高 - 轴测图标注方式 标高 注意点： 1、室内标高一般标注的是相对标高，即相对正负零的标高； 2、标高一般情况下是以“m”为计量单位的，写小数点后面第三位； 3、标高按标注位置分为：顶标高、中心标高、底标高；
4、图纸没有特别说明，一般情况下：给水管标注的是管道中心标高，排水管标注的是 管道底标高。 管道管径标注 管径应以 mm为单位。水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称 直径 DN表示（如 DN15、DN50）；无缝钢管、螺旋、铜管、不锈钢管等管材，管径宜 以外径 D×壁厚表示（如D108×4、D159×4.5 等）；钢筋混凝土（或混凝土）管、陶土管、 耐酸陶瓷管、缸瓦管等管材，管径宜以内径 d 表示（如 d230、d380 等）；塑料管材， 管径宜按产品标准的方法表示。当设计均用公称直径DN表示管径时，应用公称直径DN 与相应产品规格对照表。 管道管径的标注 管路编号 （1）当建筑物的给水引入管或排水排出管的数量超过 1 根时，宜进行编号。 （2）建筑物穿越楼层的立管，其数量超过 1 根时宜进行编号。 （3）在总平面图中，当给排水附属构筑物的数量超过 1 个时，宜进行编号。编号方法 为：构筑物代号－编号；给水构筑物的编号顺序宜为：从水源到干管，再从干管到支管，最后到用户；排水构筑物的编号顺序宜为：从上游到下游，先干管后支管。
（4）当给排水机电设备的数量超过 1 台时，宜进行编号，并应有设备编号与设备名称对照表。管路编号 给水引入（排水排出）管编号表示方法 建筑给排水施工图的主要内容 建筑给排水施工图一般由图纸目录、主要设备材料表、设计说明、图例、平面图、系统 图（轴测图）、施工详图等组成。 室外小区给排水工程，根据工程内容还应包括管道断面图、给排水节点图等。
安装预算给排水管道施工图识图经验汇总 1. 设计规范要求，暖气支管不得小于DN20。 2. 保温常规做法――给水：防结露保温，热水：保温，消防：不保温， 冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。一 般吊顶里的管道均需保温。 给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必须做防结 露保温。排水：暗敷做防结露保温；明敷公共厕所座便上反水弯必须做。 管井里除消防、喷洒管道管道外均做保温。 3. 镀锌钢管连接方式：《DN100丝接，>DN100可焊接（需防腐），可 法兰焊接（需二次镀锌），少量可丝扣法兰连接。 4. 管道外皮距墙距离为25-50mm。 5. 采暖干管接立管时，当立管直线管段<15m时，采用2个90。弯头，当 直线管段>15m时采用3个90。弯头。 6. 施工时，排水管宁高勿低，地漏宁低勿高。 7. 标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管 顶。 8. 暖气片中应与窗同轴。 9. 闸阀：开关作用，阻力系数0.5；截止阀：调节开关作用，阻力系数19。 10. 补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器， 球型胀力，角质胀力。 11. 集气罐：干管末端，其管径为末端管道直径的4-6倍。膨胀水箱：稳压、 排气、容纳膨胀水、信号作用。气压罐：稳压、排气。 膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。 集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。 12. 按照标准图集，掌握热媒入口情况。 13. PP-R管可以套用铝塑复合管或给水U-PVC管道定额。 14. （1）刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管 Ⅰ型防水套管适用于铸铁管和非金属管；Ⅱ型防水套管适用于钢管；Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。 （2）柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。 一般管道穿外墙的管道加防水套管。穿水池的管道采用柔性防水套管。 若室外水位高采用柔性防水套管，若室外水位低采用刚性防水套管。 15. 一般水表管径比管道管径小一号。 16. 给水支管上凡是接两个以上供水点，支管均加活接头和法兰。若支管接 水表除外。 17. 规定：洗脸盆（洗菜盆）上边缘距地800mm. 水嘴距脸盆上边缘200mm. 拖布池水嘴距拖布池上边缘300mm 座便给水距地250mm 脸盆给水距地450mm 18. 立管出地面时必须加阀门和活接头。 19. 消火栓：单栓DN65 规范：栓口向外，不应安装在门轴侧
给排水工程图纸识图重点知识 建筑给排水工程包括：给水、排水、热水、消火栓、自动喷淋等常用系统，其管道当中流动的是水。(其管道输送介质为水) 一、给排水工程的主要功能 （1）建筑给水系统的任务，就是经济合理地将水由室外给水管网输送到装置在室内的各种配水龙头、生产用水设备或消防设备，满足用户对水质、水量和水压等方面的要求，保证用水安全可靠。 （2）建筑排水系统的任务，就是将室内的生活污水、工业废水及降落在屋面上的雨、雪水用最经济合理的管径和走向，排到室外排水管道中去，为人们提供良好的生活、生产与学习环境。 （3）消防给水设备是建筑物最经济有效的消防设施；常用的消防给水设备包括消火栓灭火系统和自动喷水灭火系统。但在现代建筑中，移动式灭火设备及其他方式的消防设备也被包含在建筑消防设计当中。 （4）建筑热水系统的任务，大多数情况下是为人们提供符合舒适要求的水量、水压、水质、水温的卫生热水。 1. 设备表、主要材料表 在备注中一般标明设备主要用途及特殊要求：标明该设备用在何处、作何用途；有些设备还必须增补文字来更加明确的指向其特殊要求，例如：各类水泵的Ｎ用Ｎ备；用于泵房及消防电梯的积水坑的潜水泵。 知识拓展：备用与库存的区别 因为在实际运行当中，水泵的故障率比较高；同时各消防系统的水泵平时开启机会较少，导致水泵的故障难于被发现；平时淹没于水中的潜水泵，正常损耗较严重，故障多发。而在很多重要的建筑物，特别是各类高层建筑当中，各系统中的水泵扮演了非常重要的角色，没有了水泵的运作，整个系统就等于人体失去了心脏。所以建筑给排水系统中一般都要求会设置备用水泵和库存水泵，增加各系统的运行可靠性。在建筑重要位置(如：消防泵、消防电梯集水坑)一般采用一用一备方式，在非重要部位(如地下停车场集水坑)一般采用一用一库存方式。 备用：作为备用的水泵正常连接在系统当中，并设置阀门等器件保证其运行和不运行时整个系统的稳定。在常用的水泵发生故障的时候，备用水泵通过电控装置自动切换投入运行。常用水泵和备用水泵并没有严格的区分，为控制设备损耗，一般会采用定期、定时方式轮换运行。 库存：作为库存的水泵平时并未被安装到系统当中，而是作为备件保存在仓库里，在工作水泵出现故障时候，作为应急备件进行紧急更换。 2. 图例 给排水工程的图例一般都比较形象和简单，本教材所提供的某综合楼给排水工程施工图亦然，不过初学者还是会觉得陌生，需要进行一段时间的强行记忆，但是在联系实物形状后，就能融会贯通，遇见陌生的图例时也能进行推测，迅速接受。例如：热水管道是在粗实线中缀以字母“Ｒ”，即为“热”的汉语拼音的辅音字母；蹲便器的图例就是一幅蹲便器的简略平面图。详见水施-02。
给排水图纸识图方法标高-平面图标注方式 标高-剖面图标注方式
标高-轴测图标注方式 标高 注意点： 1、室内标高一般标注的是相对标高，即相对正负零的标高； 2、标高一般情况下是以“m”为计量单位的，写小数点后面第三位； 3、标高按标注位置分为：顶标高、中心标高、底标高；
4、图纸没有特别说明，一般情况下：给水管标注的是管道中心标高，排水管标注的是 管道底标高。 管道管径标注 管径应以mm为单位。水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公 称直径DN表示（如DN15、DN50）；无缝钢管、螺旋、铜管、不锈钢管等管材，管径宜 以外径D×壁厚表示（如D108×4、D159×4.5等）；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；塑料管材， 管径宜按产品标准的方法表示。当设计均用公称直径DN表示管径时，应用公称直径DN 与相应产品规格对照表。 管道管径的标注 管路编号 （1）当建筑物的给水引入管或排水排出管的数量超过1根时，宜进行编号。 （2）建筑物穿越楼层的立管，其数量超过1根时宜进行编号。 （3）在总平面图中，当给排水附属构筑物的数量超过1个时，宜进行编号。编号方法 为：构筑物代号－编号；给水构筑物的编号顺序宜为：从水源到干管，再从干管到支管， 最后到用户；排水构筑物的编号顺序宜为：从上游到下游，先干管后支管。
（4）当给排水机电设备的数量超过1台时，宜进行编号，并应有设备编号与设备名称对照表。管路编号 给水引入（排水排出）管编号表示方法 建筑给排水施工图的主要内容 建筑给排水施工图一般由图纸目录、主要设备材料表、设计说明、图例、平面图、系统图（轴测图）、施工详图等组成。 室外小区给排水工程，根据工程内容还应包括管道断面图、给排水节点图等。
⒈给排水系统设计说明简要 在此套施工图中，设计人员共绘制有8张。本工程设计有生活给水系统、消防给水系统、排水系统。生活给水系统每层横支管PP―R管，热熔连接，规格DN，其余采用衬塑镀锌管，规格De螺纹丝扣连接。消防水系统采用非镀锌钢焊接管，焊接，设附件处采用法兰连接；排水系统采用立管采用内螺旋UPVC管，其余采用UPVC管，胶黏剂粘结。⒉．看平面图，查明建筑物情况及主要用水房间 这是一幢六层的教学楼，主要用水房间为男女卫生间。其中，男厕开间为7.9m,进深为4m；女厕开间为5.4m，进深为4m。走廊宽为2800mm,长度为52000mm。 ⒊看平面图，查明卫生器具，给水排水系统。消防设备的类型、数量、安装位置、定位尺寸等 本图中每层有两个卫生间，统一布置在楼层的东侧。一六～层每层男女卫生间布置蹲式大便器共13套（其中男厕7套，女厕6套），地漏3个，小便槽1套，盥洗台1套，污水池2套。 卫生间的大便器分别沿轴线○12右侧和○13右侧和○14左侧布置，大便器间距为900mm；小便槽沿轴线○13左侧布置，盥洗台、男女卫生间污水池旁均设一地漏。 每层盥洗台设3个洗脸盘，每套盥洗台共设1个水头；两个污水池各设置一个水龙头。一～六层消火栓箱，一楼布置3个，其余各楼层布置4个。 ⒋识读室内给水设备 识读时，主要识读给水系统的形式、管路的组成、平面位置、标高、走向和敷设方式。查明管道、阀门及附件的管径、规格、型号、数量及其安装要求。 1）生活给水系统 生活给水系统供给每层盥洗台，及污水池的用水，采用直接给水方式，下行上给式布置形式，给水管管径为DN65，由东向西穿越地轴线进入建筑物，管道埋深﹣1.55m，进户登高至﹣0.350m后，分成两路。路折向北与JL－2连接，另一路继续向西与JL－1连接。 JL－1、JL－2自地下出地面后，在标高0.300m处设置一个DN65的蝶阀。在各层地面以上1.000m处设置三通管，与JL－1连接的为管径为DN65，与JL－2连接的管径为JL DN50。JL－1、JL－2与供向小便槽和盥洗台的两个水龙头连接。 2）消防给水系统 给水引入管在标高﹣1.500m处经止回阀、安全阀、蝶阀后升高至﹣0.900m处再登高进入地面。整个消防给水系统，采用直接给水方式，采用竖向成环的布置形式，给水引入管的管 径为DN100，消防干管的管径为DN80。给水引入管由西向东穿越建筑物，引入管与○E轴线的距离900管mm道埋深﹣1.500m进户登高至﹣0.35m，与○E轴平行，至走廊自西向东 依次向XL－1 、XL－2、XL－3 、XL－4供水。 XL－1 、XL－2、XL－3 、XL－4自出地面后，向上穿越各楼层六楼梁底，连接成环，并在立管顶部设置三个DN100的蝶阀。XL－1 、XL－2、XL－3 、XL－4在各层地面以上

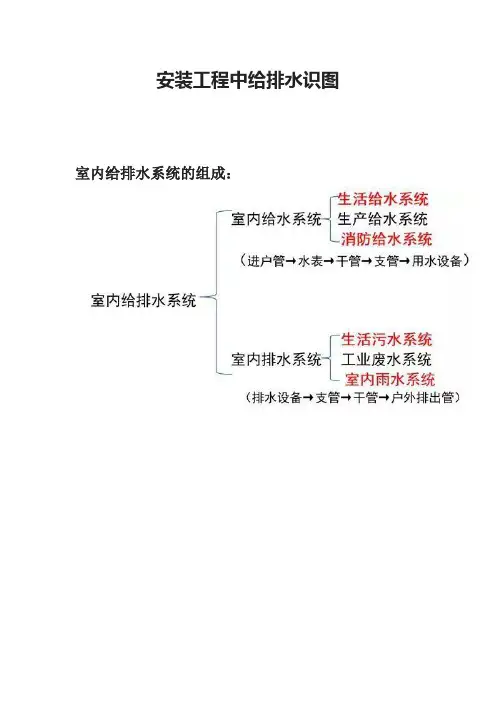

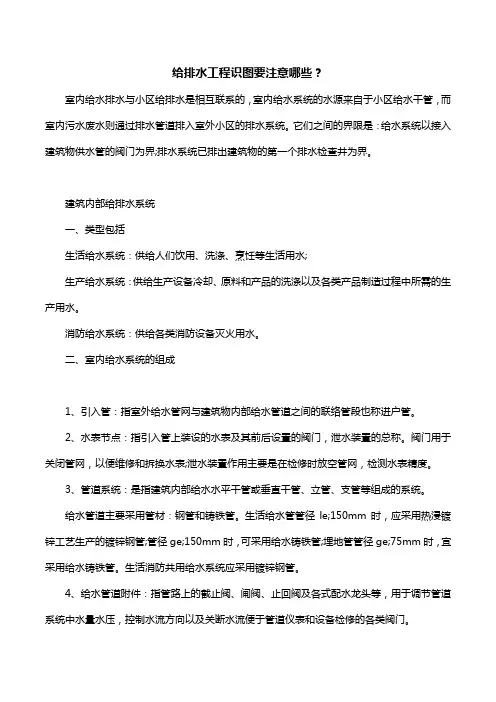

全面的给排水工程基础知识及识图方法室内给排水系统的组成： 室内给水系统的给水方式：
管道敷设方式： 1、给水管道有两种敷设方式：明装和暗装； 2、室内排水管道一般为明装，美观要求较高的场所可暗装。 管道的连接方式： 1、螺纹连接（丝接）—主要适用于钢管、塑料管；
2、焊接连接—主要适用于钢管； 3、法兰连接—主要适用于钢管、铸铁管； 4、胶水粘接—主要适用于塑料管； 5、热熔连接—主要适用于PPR管、PE管； 6、电熔连接—主要适用于PE管； 7、承插连接—主要适用有铸铁管； 8、卡箍连接—主要适用于钢管（一般用于消防系统）； 9、压接连接—主要用于薄壁不锈钢管。 常用材料：
常用材料： 其他常用管材：PP-R管、PE管、不锈钢管。 阀门：
过滤器、软管： 卫生洁具： 识图方法： 图纸尺寸： 保留装订线图纸： 图纸比例： 平面图选用比例，常用1:200、1:100、1:50； 系统图常选用的比例1:100、1:50，但一般不按比例绘制。 给水排水工程图中的常用图例： 标高-平面图标注方式：
标高-剖面图标注方式： 标高-轴测图标注方式： 标高注意点： 1、室内标高一般标注的是相对标高，即相对正负零的标高； 2、标高一般情况下是以“m”为计量单位的，写小数点后面第三位； 3、标高按标注位置分为：顶标高、中心标高、底标高； 4、图纸没有特别说明，一般情况下：给水管标注的是管道中心标高，排水管标注的是管道底标高。 管道管径标注： 管径应以mm为单位。水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；无缝钢管、螺旋、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×等）；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、
一、填空题（每空1分，共12分） 1、建筑设备施工图（设施）包括、和三大部分，是房屋建筑不可缺少的组成部分。 2、建筑给水排水施工图一般由图纸目录、、、和等组成。 3、建筑给排水施工图中管道标高，通常给水管道以计，排水管以计。 4、在施工图中，生活给水管用图例表示。 5、建筑给水（排水）施工图的一般规定应符合的规定。 6、系统图用来反映管道及设备的。 二、单选题（每小题2分，共20分） 1、在识读给水系统施工图时，一般按照的顺序。 A、水表井→引入管→干管→立管→支管→用水设备 B、引入管→干管→水表井→立管→支管→用水设备 C、引入管→水表井→干管→立管→支管→用水设备 D、水表井→干管→引入管→立管→支管→用水设备 2、大样图与详图可由设计人员在图纸上绘出，也可引自有关。 A、设计规范 B、设计手册 C、安装图集 D、教材 3、当建筑物给水引入管或排水排出管的数量超过根时，宜进行编号。 A、1根 B、2根 C、3根 D、4根 4、无缝钢管管径以表示。 A、外径ｘ壁厚 B、内径ｘ壁厚 C、公称直径 D、内径 5、排水塑料管必须按设计要求及位置设伸缩节，当设计无要求时，伸缩节间距不大于 m。 A、 B、 C、 D、 6、检查口中心高度距操作地面一般为 m。 A、 B、 C、 D、 7、在管径小于100mm的排水管道上设置清扫口，其尺寸应。 A、小于100mm B、大于100mm C、等于原管径 D、等于100mm 8、建筑内部硬聚乙烯排水横支管的坡度应为。 A、 B、 C、 D、 9、公称直径为50mm的镀锌钢管书写形式为。
A、De50 B、DN50 C、50 D、d50 10、建筑设备施工图是根据已有的来绘制的。 A、成功案例 B、地勘资料 C、竣工图 D、建筑施工图 三、识图题（共68分） 1、根据图示平面图和系统图回答下列问题。（每空2分，共12分）（1）下面给水平面图A、B点的弯折立管的高度为__ 、 _ 米 A、 B、 C、 D、 （2）下面给水平面图蹲式大便器和小便器的给水管径为_ 、__米 A、DN25 B、DN15 C、DN32 D、DN20 （3）下面排水平面图蹲式大便器和清扫口的排水管径为__ 、_ _米 A、DN50 B、DN40 C、DN100 D、DN75 2、根据图示平面图和系统图回答下列问题。（每空2分，共12分） (1)下面给水平面图A、B点的弯折立管的高度为_ 、 _ 米 A、 B、 C、 D、 (2)下面给水平面图浴盆和洗脸盆的给水管径为__ 、 ___ 米 A、DN25 B、DN15 C、DN32 D、DN20 (3)下面排水平面图浴盆和洗脸盆的排水管径为__ 、 _ _米 A、DN50 B、DN40 C、DN100 D、DN75
全面的给排水工程基础知识及识图办法 集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-
全面的给排水工程基础知识及识图方法室内给排水系统的组成： 室内给水系统的给水方式：
管道敷设方式： 1、给水管道有两种敷设方式：明装和暗装； 2、室内排水管道一般为明装，美观要求较高的场所可暗装。 管道的连接方式： 1、螺纹连接（丝接）—主要适用于钢管、塑料管； 2、焊接连接—主要适用于钢管；
3、法兰连接—主要适用于钢管、铸铁管； 4、胶水粘接—主要适用于塑料管； 5、热熔连接—主要适用于PPR管、PE管； 6、电熔连接—主要适用于PE管； 7、承插连接—主要适用有铸铁管； 8、卡箍连接—主要适用于钢管（一般用于消防系统）； 9、压接连接—主要用于薄壁不锈钢管。 常用材料：
常用材料： 其他常用管材：PP-R管、PE管、不锈钢管。 阀门： 过滤器、软管： 卫生洁具： 识图方法： 图纸尺寸：
保留装订线图纸： 图纸比例： 平面图选用比例，常用1:200、1:100、1:50； 系统图常选用的比例1:100、1:50，但一般不按比例绘制。 给水排水工程图中的常用图例： 标高-平面图标注方式： 标高-剖面图标注方式： 标高-轴测图标注方式： 标高注意点： 1、室内标高一般标注的是相对标高，即相对正负零的标高； 2、标高一般情况下是以“m”为计量单位的，写小数点后面第三位； 3、标高按标注位置分为：顶标高、中心标高、底标高； 4、图纸没有特别说明，一般情况下：给水管标注的是管道中心标高，排水管标注的是管道底标高。 管道管径标注： 管径应以mm为单位。水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；无缝钢管、螺旋、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；塑料管材，管径
给排水图纸识图方法 标高- 平面图标注方式
标高- 轴测图标注方式 标高 1、室内标高一般标注的是相对标高，即相对正负零的标高； 2、标高一般情况下是以“m”为计量单位的，写小数点后面第三位； 3、标高按标注位置分为：顶标高、中心标高、底标高； 4、图纸没有特别说明，一般情况下：给水管标注的是管道中心标高，排水管标注的是管道底标高。
管道管径标注 管径应以mm为单位。水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；无缝钢管、螺旋、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5 等）；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d 表示（如d230、d380 等）；塑料管材，管径宜按产品标准的方法表示。当设计均用公称直径DN表示管径时，应用公称直径DN 与相应产品规格对照表。 管道管径的标注 管路编号 （1）当建筑物的给水引入管或排水排出管的数量超过 1 根时，宜进行编号。 （2）建筑物穿越楼层的立管，其数量超过1 根时宜进行编号。 （3）在总平面图中，当给排水附属构筑物的数量超过 1 个时，宜进行编号。编号方法 为：构筑物代号－编号；给水构筑物的编号顺序宜为：从水源到干管，再从干管到支管，最后到用户；排水构筑物的编号顺序宜为：从上游到下游，先干管后支管。
（4） 当给排水机电设备的数量超过 1 台时，宜进行编号，并应有设备编号与设备名称 对照表。 管路编号 给水引入（排水排出）管编号表示方法 建筑给排水施工图的主要内容 建筑给排水施工图一般由图纸目录、主要设备材料表、设计说明、图例、平面图、系统 图（轴测图）、施工详图等组成。 室外小区给排水工程，根据工程内容还应包括管道断面图、给排水节点图等。
给排水识图技巧 给水排水工程图中的常用图例 标高-平面图标注方式
标高-剖面图标注方式 标高-轴测图标注方式
标高 注意点： 1、室内标高一般标注的是相对标高，即相对正负零的标高； 2、标高一般情况下是以“m”为计量单位的，写小数点后面第三位； 3、标高按标注位置分为：顶标高、中心标高、底标高； 4、图纸没有特别说明，一般情况下：给水管标注的是管道中心标高，排水管标注的是管道底标高。
管道管径标注 管径应以mm为单位。水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；无缝钢管、螺旋、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；塑料管材，管径宜按产品标准的方法表示。当设计均用公称直径DN表示管径时，应用公称直径DN与相应产品规格对照表。 管道管径的标注 管路编号 （1）当建筑物的给水引入管或排水排出管的数量超过1根时，宜进行编号。 （2）建筑物穿越楼层的立管，其数量超过1根时宜进行编号。 （3）在总平面图中，当给排水附属构筑物的数量超过1个时，宜进行编号。编号方法为：构筑物代号－编号；给水构筑物的编号顺序宜为：
从水源到干管，再从干管到支管，最后到用户；排水构筑物的编号顺序宜为：从上游到下游，先干管后支管。 （4）当给排水机电设备的数量超过1台时，宜进行编号，并应有设备编号与设备名称对照表。管路编号 给水引入（排水排出）管编号表示方法
一、填空题(每空1分,共12分) 1、建筑设备施工图(设施)包括、与三大部分,就是房屋建筑不可缺少的组成部分。 2、建筑给水排水施工图一般由图纸目录、、、与等组成。 3、建筑给排水施工图中管道标高,通常给水管道以计,排水管以计。 4、在施工图中,生活给水管用图例表示。 5、建筑给水(排水)施工图的一般规定应符合的规定。 6、系统图用来反映管道及设备的。 二、单选题 (每小题2分,共20分) 1、在识读给水系统施工图时,一般按照的顺序。 A、水表井→引入管→干管→立管→支管→用水设备 B、引入管→干管→水表井→立管→支管→用水设备 C、引入管→水表井→干管→立管→支管→用水设备 D、水表井→干管→引入管→立管→支管→用水设备 2、大样图与详图可由设计人员在图纸上绘出,也可引自有关。 A、设计规范 B、设计手册 C、安装图集 D、教材 3、当建筑物给水引入管或排水排出管的数量超过根时,宜进行编号。 A、1根 B、2根 C、3根 D、4根 4、无缝钢管管径以表示。 A、外径ｘ壁厚 B、内径ｘ壁厚 C、公称直径 D、内径 5、排水塑料管必须按设计要求及位置设伸缩节,当设计无要求时,伸缩节间距不大于 m。 A、1、0 B、2、0 C、3、0 D、4、0 6、检查口中心高度距操作地面一般为 m。 A、1、2 B、1、1 C、1、0 D、0、5 7、在管径小于100mm的排水管道上设置清扫口,其尺寸应。 A、小于100mm B、大于100mm C、等于原管径 D、等于100mm 8、建筑内部硬聚乙烯排水横支管的坡度应为。 A、0、1 B、0、01 C、0、026 D、0、05 9、公称直径为50mm的镀锌钢管书写形式为。 A、De50 B、DN50 C、50 D、d50 10、建筑设备施工图就是根据已有的来绘制的。 A、成功案例 B、地勘资料 C、竣工图 D、建筑施工图 三、识图题(共68分) 1、根据图示平面图与系统图回答下列问题。(每空2分,共12分) (1)下面给水平面图A、B点的弯折立管的高度为__ 、 _ 米 A、0、90 B、0、70 C、0、65 D、0、35 (2)下面给水平面图蹲式大便器与小便器的给水管径为_ 、__米 A、DN25 B、DN15 C、DN32 D、DN20 (3)下面排水平面图蹲式大便器与清扫口的排水管径为__ 、_ _米 A、DN50 B、DN40 C、DN100 D、DN75
给排水工程图纸识图重 点知识 Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】
给排水工程图纸识图重点知识 建筑给排水工程包括：给水、排水、热水、消火栓、自动喷淋等常用系统，其管道当中流动的是水。(其管道输送介质为水) 一、给排水工程的主要功能 （1）建筑给水系统的任务，就是经济合理地将水由室外给水管网输送到装置在室内的各种配水龙头、生产用水设备或消防设备，满足用户对水质、水量和水压等方面的要求，保证用水安全可靠。 （2）建筑排水系统的任务，就是将室内的生活污水、工业废水及降落在屋面上的雨、雪水用最经济合理的管径和走向，排到室外排水管道中去，为人们提供良好的生活、生产与学习环境。 （3）消防给水设备是建筑物最经济有效的消防设施；常用的消防给水设备包括消火栓灭火系统和自动喷水灭火系统。但在现代建筑中，移动式灭火设备及其他方式的消防设备也被包含在建筑消防设计当中。 （4）建筑热水系统的任务，大多数情况下是为人们提供符合舒适要求的水量、水压、水质、水温的卫生热水。 1. 设备表、主要材料表 在备注中一般标明设备主要用途及特殊要求：标明该设备用在何处、作何用途；有些设备还必须增补文字来更加明确的指向其特殊要求，例如：各类水泵的Ｎ用Ｎ备；用于泵房及消防电梯的积水坑的潜水泵。 知识拓展：备用与库存的区别 因为在实际运行当中，水泵的故障率比较高；同时各消防系统的水泵平时开启机会较少，导致水泵的故障难于被发现；平时淹没于水中的潜水泵，正常损耗较严重，故障多发。而在很多重要的建筑物，特别是各类高层建筑当中，各系统中的水泵扮演了非常重要的角色，没有了水泵的运作，整个系统就等于人体失去了心脏。所以建筑给排水系统中一般都要求会设置备用水泵和库存水泵，增加各系统的运行可靠性。在建筑重要位置(如：消防泵、消防电梯集水坑)一般采用一用一备方式，在非重要部位(如地下停车场集水坑)一般采用一用一库存方式。 备用：作为备用的水泵正常连接在系统当中，并设置阀门等器件保证其运行和不运行时整个系统的稳定。在常用的水泵发生故障的时候，备用水泵通过电控装置自动切换投入运行。常用水泵和备用水泵并没有严格的区分，为控制设备损耗，一般会采用定期、定时方式轮换运行。 库存：作为库存的水泵平时并未被安装到系统当中，而是作为备件保存在仓库里，在工作水泵出现故障时候，作为应急备件进行紧急更换。 2. 图例 给排水工程的图例一般都比较形象和简单，本教材所提供的某综合楼给排水工程施工图亦然，不过初学者还是会觉得陌生，需要进行一段时间的强行记忆，但是在联系实物形状后，就能融会贯通，遇见陌生的图例时也能进行推测，迅速接受。例如：热水管道是在粗实线中缀以字母“Ｒ”，即为“热”的汉语拼音的辅音字母；蹲便器的图例就是一幅蹲便器的简略平面图。详见水施-02。
给排水工程图纸识图重点 知识 The following text is amended on 12 November 2020.
给排水工程图纸识图重点知识 建筑给排水工程包括：给水、排水、热水、消火栓、自动喷淋等常用系统，其管道当中流动的是水。(其管道输送介质为水) 一、给排水工程的主要功能 （1）建筑给水系统的任务，就是经济合理地将水由室外给水管网输送到装置在室内的各种配水龙头、生产用水设备或消防设备，满足用户对水质、水量和水压等方面的要求，保证用水安全可靠。 （2）建筑排水系统的任务，就是将室内的生活污水、工业废水及降落在屋面上的雨、雪水用最经济合理的管径和走向，排到室外排水管道中去，为人们提供良好的生活、生产与学习环境。 （3）消防给水设备是建筑物最经济有效的消防设施；常用的消防给水设备包括消火栓灭火系统和自动喷水灭火系统。但在现代建筑中，移动式灭火设备及其他方式的消防设备也被包含在建筑消防设计当中。 （4）建筑热水系统的任务，大多数情况下是为人们提供符合舒适要求的水量、水压、水质、水温的卫生热水。 1. 设备表、主要材料表 在备注中一般标明设备主要用途及特殊要求：标明该设备用在何处、作何用途；有些设备还必须增补文字来更加明确的指向其特殊要求，例如：各类水泵的Ｎ用Ｎ备；用于泵房及消防电梯的积水坑的潜水泵。 知识拓展：备用与库存的区别 因为在实际运行当中，水泵的故障率比较高；同时各消防系统的水泵平时开启机会较少，导致水泵的故障难于被发现；平时淹没于水中的潜水泵，正常损耗较严重，故障多发。而在很多重要的建筑物，特别是各类高层建筑当中，各系统中的水泵扮演了非常重要的角色，没有了水泵的运作，整个系统就等于人体失去了心脏。所以建筑给排水系统中一般都要求会设置备用水泵和库存水泵，增加各系统的运行可靠性。在建筑重要位置(如：消防泵、消防电梯集水坑)一般采用一用一备方式，在非重要部位(如地下停车场集水坑)一般采用一用一库存方式。 备用：作为备用的水泵正常连接在系统当中，并设置阀门等器件保证其运行和不运行时整个系统的稳定。在常用的水泵发生故障的时候，备用水泵通过电控装置自动切换投入运行。常用水泵和备用水泵并没有严格的区分，为控制设备损耗，一般会采用定期、定时方式轮换运行。 库存：作为库存的水泵平时并未被安装到系统当中，而是作为备件保存在仓库里，在工作水泵出现故障时候，作为应急备件进行紧急更换。 2. 图例 给排水工程的图例一般都比较形象和简单，本教材所提供的某综合楼给排水工程施工图亦然，不过初学者还是会觉得陌生，需要进行一段时间的强行记忆，但是在联系实物形状后，就能融会贯通，遇见陌生的图例时也能进行推测，迅速接受。例如：热水管道是在粗实线中缀以字母“Ｒ”，即为“热”的汉语拼音的辅音字母；蹲便器的图例就是一幅蹲便器的简略平面图。详见水施-02。
全面得给排水工程基础知识及识图方法室内给排水系统得组成: 室内给水系统得给水方式:
1、直接给水方式 特点:系统简单,投资省,可充分利用外网水压。但就是一旦外网停水,室内立即断水。适用场所:水量、水压在一天内均能满足用水要求得用水场所。 2、设水箱得给水方式特点:供水可靠,系统简 单,投资省,可充分利用外网水压。缺点就是增加了建筑物得荷载,容易产生二次污染。适用场所:供水水压、水量周期性不足时采用。 设有贮水池、水箱与水 泵得给水方式 特点:水泵能及时向水箱供水,可缩小水箱得容积。供水可靠,投资较大,安装与维修都比较复杂。适用场所:室外给水管网水压低于或经常不能满足建筑内部给水管网所需水压,且室内用水不均匀时采用。
4、气压给水方式 特点:供水可靠,无高位水箱,但水泵效率低、耗能多。适用场所:外网水压不能满足所需水压,用水不均匀,且不宜设水箱时采用。 5、分区给水方式 特点:可以充分利用外网压力,供水安全,但投资较大,维护复杂。适用场所:供水压力只能满足建筑下层供水要求时采用。 管道敷设方式: 1、给水管道有两种敷设方式:明装与暗装; 2、室内排水管道一般为明装,美观要求较高得场所可暗装。
管道得连接方式: 1、螺纹连接(丝接)—主要适用于钢管、塑料管; 2、焊接连接—主要适用于钢管; 3、法兰连接—主要适用于钢管、铸铁管; 4、胶水粘接—主要适用于塑料管; 5、热熔连接—主要适用于PPR管、PE管; 6、电熔连接—主要适用于PE管; 7、承插连接—主要适用有铸铁管; 8、卡箍连接—主要适用于钢管(一般用于消防系统); 9、压接连接—主要用于薄壁不锈钢管。 螺纹连接焊接连接法兰连接
安装工程预算 给排水工程 第一节室内给水工程识图中的预算知识 室内给水工程施工顺序 引入管－→干管―→立管―→支管－→阀门类－→水压试验－→管道 冲洗消毒。 一、引入管也称进户管 1、管道室内外界限划分 （1）入户处有阀门者以阀门为界（水表节点）。 （2）入户处无阀门者以建筑物外墙皮1.5m处为界。 2、防水套管 入户管在穿越地下室等外墙时，要设置防水套管，根据不同的防水要求分为刚性、柔性两种。刚性防水套管在一般防水要求时使用，柔性防水套管在防水要求较高时使用，如；水池壁、与水泵连接处。 （1）定额单位：个 （2）规格：按被套管的管径确定。 图1-1 注意：入户管为DN100，那么防水套管规格即为“DN100”的，该防水套 管的规格虽是“DN100”，但其真正的管径不是DN100的，而应该是DN150， 比被套管的管径大，否则穿不过去。DN100防水套管这一定额（6册）中已经 按DN150的人工费、材料费、机械费计入了。
