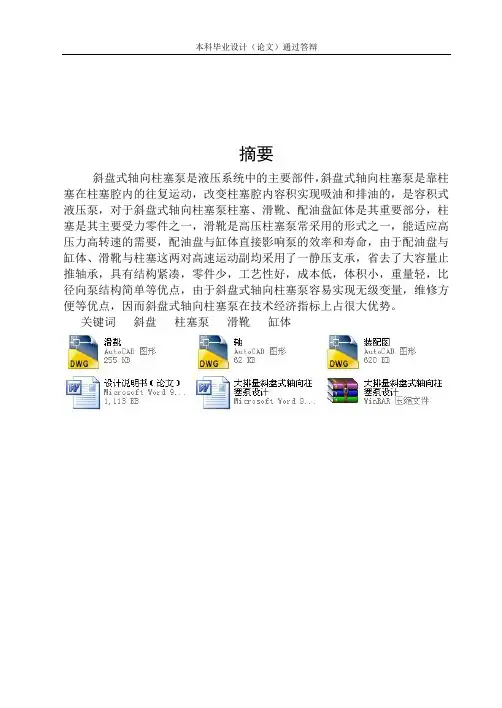

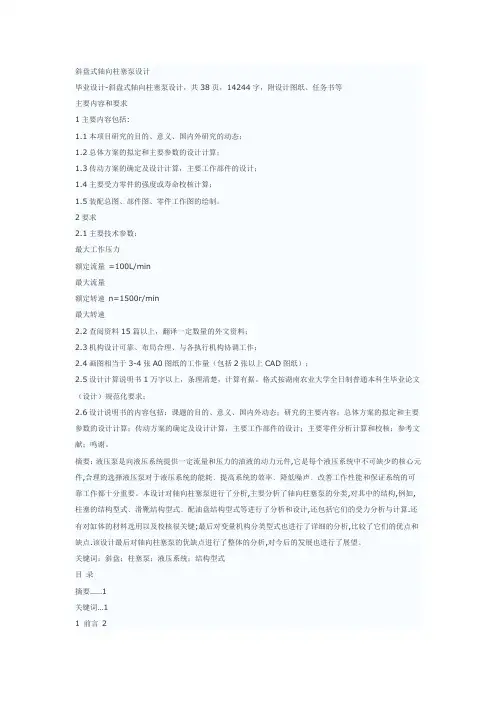

摘要
斜盘式轴向柱塞泵是液压系统中的主要部件，斜盘式轴向柱塞泵是靠柱塞在柱塞腔内的往复运动，改变柱塞腔内容积实现吸油和排油的，是容积式液压泵，对于斜盘式轴向柱塞泵柱塞、滑靴、配油盘缸体是其重要部分，柱塞是其主要受力零件之一，滑靴是高压柱塞泵常采用的形式之一，能适应高压力高转速的需要，配油盘与缸体直接影响泵的效率和寿命，由于配油盘与缸体、滑靴与柱塞这两对高速运动副均采用了一静压支承，省去了大容量止推轴承，具有结构紧凑，零件少，工艺性好，成本低，体积小，重量轻，比径向泵结构简单等优点，由于斜盘式轴向柱塞泵容易实现无级变量，维修方便等优点，因而斜盘式轴向柱塞泵在技术经济指标上占很大优势。
关键词斜盘柱塞泵滑靴缸体
Abstract
The inclined dish type and axial pump with a pillar is a main part in liquid press system，The inclined dish type and axial pump with a pillar is a back and forth movement by pillar to fill the inside of the pillar cavity，in order to change the pillar fills the contents of cavity to realize the oil of inhaling with line up oily，Is a capacity type liquid to press the pump .Fill to pillar to pump for the inclined dish type stalk the pillar fill, slip the boots and go together with the oil dish an is its importance part. The pillar fills is it suffer the one of the dint spare parts primarily. The slippery boots is one of the form that high pressure pillar fill the pump to often adopt. It can adapt to the high demand turning soon in high pressure dint, go together with the oil dish and the efficiency of the direct influence in a pump with life span. Because of going together with the oil dish fills ,pillar and a slippery boots these two rightness of high speeds the sport the vice- all adopting a the static pressure accepts. The province went to the big capacity push the bearings, have the construction tightly packed, the spare parts is little, the craft is good, the cost is low, the physical volume is small, the weight is light, comparing the path face to pump the construction simple etc. Because the inclined dish type stalk fills to pillar the pump to realizes to have no easily the class changes the deal, maintain convenience and so on.
Key words the inclined dish pillar pump slippery boot crock body
第1章绪论
近年来，容积式液压传动的高压化趋势，使柱塞泵尤其轴向柱塞泵的采用日益广泛。轴向柱塞泵主要有结构紧凑，单位功率体积小，重量轻，压力高，变量机构布置方便，寿命长等优点，不足之处是对油液的污染敏感，滤油精度要求高，成本高等。轴向柱塞泵分为盘式柱塞泵和阀式柱塞泵，盘式轴向柱塞泵包括斜轴式轴向柱塞泵和斜盘式轴向柱塞泵。
斜盘式与斜轴式轴向柱塞泵相比较，各有所长斜轴式轴向柱塞泵采用了驱动盘结构，使柱塞缸体不承受侧向力，所以，缸体对配油盘的倾复可能性小，有利于柱塞副与配油部位工作，另外，允许的倾角大，可是，结构复杂，工艺性差，需要使用大容量止推轴承，因而高压连续工作时间往往受到限制，成本高。斜盘式轴向柱塞泵，由于配油盘与缸体、滑靴与柱塞这两对高速运动副均采用了一静压支承，省去了大容量止推轴承，具有结构紧凑，零件少，工艺性好，成本低，体积小，重量轻等优点，从而使该泵获得了迅速发展，并且由于轴向泵比径向泵结构简单，制造成本低；斜盘式轴向柱塞泵容易实现无级变量，体积小，重量轻，维修方便；因而斜盘式轴向柱塞泵比较其他泵在技术经济指标上占很大优势，所以，斜盘式轴向柱塞泵在不断地改进和发展，其发展方向是：扩大使用范围、提高参数、改善性能、延长寿命、降低噪声，以适应液压技术不断发展的要求。
斜盘式轴向柱塞泵是液压系统中的主要部件，斜盘式轴向柱塞泵是靠柱塞在柱塞腔内的往复运动，改变柱塞腔内容积实现吸油和排油的。是容积式液压泵的一种。柱塞式液压泵由于其主要零件柱塞和缸体均为圆柱形，加工方便，配合精度高，密封性能好，工作压力高而得到广泛的应用。
轴向柱塞泵有非通轴和通轴两种。非通轴式的径向载荷由缸体外周的大轴承所平衡以限制缸体的倾斜，因此传动轴只传递扭矩，轴径小，由于存在缸体的倾斜力矩，因而制造精度较高，否则易损坏配油盘。但对于通轴式的传动轴穿过斜盘取消了大轴承，径向载荷由传动轴支撑，并且重量轻、体积小、零件种类少，可以串联辅助泵便于集成化，缸体倾斜力矩由主轴承受，因而转动轴径大。
柱塞是斜盘式轴向柱塞泵的主要受力零件之一；滑靴是目前高压柱塞泵常采用的形式之一，能适应高压力高转速的需要；配油盘设计的好坏也直接影响泵的效率和寿命。
斜盘式轴向柱塞泵被广泛使用与工程机械、起重运输、冶金、航空、船舶等都种领域，在航空中普遍用于飞机液压系统，操纵系统及航空发动机燃油系统中，使飞机上所用的液压泵中最主要的一种形式，尤其是在煤炭行业的高压重载液压系统中，更是得到广泛应用。
第二章斜盘式轴向柱塞泵工作原理与性能参数
2.1 斜盘式轴向柱塞泵工作原理
各种柱塞泵的运动原理都是曲柄连杆机构的演变，因而，它们的运动和动力分析就可以用统一的方程式来描述。
斜盘式轴向柱塞泵主要结构如图（2-1）。柱塞的头部安装有滑靴，滑靴低面始终贴着斜盘平面运动。当缸体带动柱塞旋转时，由于斜盘平面相对缸体（xoy面）存在一倾斜角γ，迫使柱塞在柱塞腔内作直线往复运动。如果缸体按图示n方向旋转，在180o~360o范围内，柱塞由下死点（对应180o位置）开始不断伸出，柱塞腔容积不断增大，直至死点（对应0o位置）止。在这个过程中，柱塞腔刚好与配油盘吸油窗相通，油液被吸入柱塞腔内，这是吸油过程。随着缸体继续旋转，在0o~180o范围内，柱塞在斜盘约束下由上死点开始不断进入腔内，柱塞腔容积不断减小，直至下孔点止。在这个过程中柱塞腔，
1-柱塞 2-缸体 3-配油盘 4-传动轴 5-斜盘
6-滑靴 7-回程盘 8-中心弹簧
图2-1 斜盘式轴向柱塞泵工作原理
刚好与配油盘排油窗相通，油液通过排油窗排出。这就是排油过程。由此可见，缸体每转一周，各个柱塞有半周吸油，半周排油。如果缸体不断旋转，泵便连续地吸油和排油。 2.2 斜盘式轴向柱塞泵主要性能参数
1.排量、流量与容积效率
轴向柱塞泵排量b q 是指缸体旋转一周，全部柱塞腔所排出油液的容积，即
z s d Z s F q z Z b max 2max 4π=
= 不计容积损失时，泵理论流量lb Q 为
b Z b b lb Zn s d n q Q max 24π=
=
式中 Z d ―柱塞外径 mm d z 24=； Z F ―柱塞横截面积 224.452024.044mm d F z z =?=?=
ππ； max s ―柱塞最大行程 ；
Z ―柱塞数 取Z=7；
b n ―传动轴转速 min /1500
r n b =； 从图可知，柱塞最大行程为
mm tg tg D s f 231874max =?== γ
式中 f D ―柱塞分布圆直径 mm D f 74=；
γ ―斜盘倾斜角 取 18=γ；
所以，泵的理论流量是
ml n q Q b b lb 94500==
泵的实际输出流量
ml Q Q Q b lb sb 92321198219795400=--=?-=
泵容积效率Vb η为
%7.9695400
92321===
lb sb Vb Q Q η 泵的机械效率为%90=m b η 所以，泵的总效率为容积效率与机械效率之积，
%87=b η
第三章 斜盘式轴向柱塞泵运动学及流量品质分析

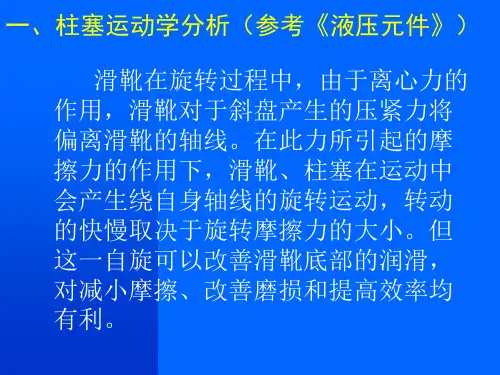

泵在一定斜盘倾角下工作时，柱塞一方面与缸体一起旋转，沿缸体平面做圆周运动，另一方面又相对缸体做往复直线运动。这两个运动的合成，使柱塞轴线上一点的运动轨迹是一个椭圆。此外，柱塞还可能有由于摩擦而产生的相对缸体绕其自身轴线的自转运动，此运动使柱塞的磨损和润滑趋于均匀，是有利的。
3.1 柱塞运动学分析
柱塞运动学分析，主要是研究柱塞相对缸体的往复直线运动。即分析柱塞与缸体做相对运动是的行程、速度和加速度，这种分析是研究泵流量品质和主要零件受力状况的基础。
3.1.1 柱塞行程s
下图为一般带滑靴的轴向柱塞泵运动分析图。若斜盘倾角为γ，柱塞分布圆半径为f R ，缸
体或柱塞旋转角为α，并以柱塞腔容积最大时的上死点位置为0
0 ，则对应于任一旋转角α时，
图3-1 柱塞运动分析
αcos f f R R h -=
所以柱塞行程s 为
γαγtg R htg s f )cos 1(-==
（3-1） 当α=1800时，可得最大行程max s 为
mm tg tg D tg R s f f 23183720max =?===γγ
3.1.2柱塞运动速度v
将式（3-1）对时间微分可得柱塞运动速度v 为
αγωsin tg R dt da
da ds dt ds
v f ===
（3-2） 当090=α及0270时，1sin ±=α，可得最大运动加速度max v 为
s m tg tg R v f /766.118157037.00max =??==γω
式中 α 为缸体旋转角速度，t α
ω=。
3.1.3 柱塞运动加速度a
将式（3-2）对时间微分可得柱塞运动加速度a 为
da dv dt dv
a ==αγωcos 2tg R dt da
f =
（3-3）
当00=α及0180时，1cos ±=α，可得最大运动加速度max a 为
2022max /83.27818157037.0s m tg tg R a f =??==γω
3.2 滑靴运动分析
研究滑靴的运动，主要是分析它相对斜盘平面的运动规律，也即滑靴中心在斜盘平面'''y o x 内的运动规律（如图），其运动轨迹是一个椭圆。椭圆的长、短轴分别为
长轴 mm R b f
38.7718cos 372cos 220
=?==γ 短轴 mm R a f 7437222=?==
设柱塞在缸体平面上 A 点坐标
α
α
cos sin f f R y R x ==
那么A 点在斜盘平面 '''y o x 的坐标为 αsin 'f R x =
αγcos cos 'f R y =
如果用极坐标表示则为
矢径 αγ2222cos 1tg R y x R f h +=+=
极角 )cos (cos αγθarctg =
滑靴在斜盘平面'''y o x 内的运动角速度k ω为 α
γαγωθω222sin cos cos cos +==dt d k 由上式可见，滑靴在斜盘内是不等角速度运动，当α=
2π、π2
3时，k ω最大（在短轴位置）为 s rad h /17.16418
cos 157cos 0max ===γω
ω 当0=α、π时，k ω最小（在长轴位置）为
s rad h /14.15018cos 157cos 0min =?==γωω
由结构可知，滑靴中心绕 点旋转一周（π2）的时间等于缸体旋转一周的时间。因此其
平均旋转角速度等于缸体角速度，即
ωω=np
3.3 瞬时流量及脉动品质分析
柱塞运动速度确定之后，单个柱塞的瞬时流量可写成
i tg R F v F Q f Z i Z ti αγωsin ==
式中z F 为柱塞截面积，2224.452024.044mm d F Z Z =?==）（π
π
。
柱塞数为Z=7,柱塞角距为7
22ππθ==
Z ，位于排油区地柱塞数为Z 0，那么参与排油的各个柱塞瞬时流量为 αγωsin 1tg R F Q f Z t =
)sin(2θαγω+=tg R F Q f Z t
)2sin(3θαγω+=tg R F Q f Z t
…….
…….
)1(sin(00-+=Z tg R F Q f Z tZ αγω)θ
泵的瞬时流量为
0.........21tZ t t t Q Q Q Q +++=
∑=-+=0
1])1(sin[Z i f Z i tg R F θαγω Z
Z Z Z Z tg R F f Z παπγωsin )1sin(sin
00-+= （3-4）
由上式可以看出，泵的瞬时流量与缸体转角α有关，也与柱塞数有关。 对于奇数（Z=7）排油区的柱塞数为Z 0 当70ππα=≤≤Z 时，取42
10=+=Z Z ，由 式（3-4）可知瞬时流量为 Z Z tg R F Q f Z t 2sin
2)2cos(ππαγ
ω-
= 当
7227ππαππ=≤≤=Z Z 时，取3210=-=Z Z ，由式（3-4）可得瞬时流量
