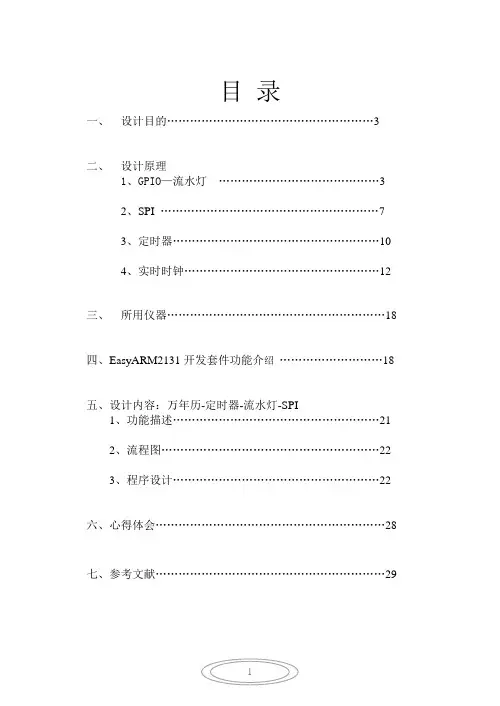

目录
一、设计目的 (3)
二、设计原理
1、GPIO—流水灯 (3)
2、SPI (7)
3、定时器 (10)
4、实时时钟 (12)
三、所用仪器 (18)
四、EasyARM2131开发套件功能介绍 (18)
五、设计内容：万年历-定时器-流水灯-SPI
1、功能描述 (21)
2、流程图 (22)
3、程序设计 (22)
六、心得体会 (28)
七、参考文献 (29)
一、设计目的
1、根据要求，复习巩固ARM的基础知识。
2、掌握ARM系统的设计方法，特别是熟悉模块化的设计思想。
3、熟练掌握ARM软件和2131开发板的使用。
4、提高综合运用所学的理论知识独立分析和解决问题的能力；
二、设计原理
1、GPIO—流水灯
（1）LPC2131具有多达47个通用I/O 口（GPIO，General Purpose I/O ports），分别为P0[31:0]、
P1[31:16]，其中，P0.24未用，P0.31仅为输出口。由于口线与其它功能复用，因而需要进行相关的管脚连接模块(PINSEL0、PINSEL1、PINSEL2)选择连接GPIO，然后通过IODIR进行输入/输出属性设置后才能操作。
当管脚选择GPIO 功能时，有IOSET、IOCLR和IOPIN 3 个寄存器用于控制GPIO 的使用。IOSET 用于口线置位，而IOCLR 则用于口线清零，IOPIN 则反映当前IO口的状态，读回IOSET 则反映当前IO口设定状态。
（2）GPIO的特性和应用
特性：
单个位的方向控制；
单独控制输出的置位和清零；
所有I/O口在复位后默认为输入。
应用：
通用I/O口
驱动LED或其它指示器
控制片外器件
检测数字输入
（3）GPIO引脚描述
GPIO管脚描述见表4.1。
表4.1 GPIO 管脚描述
管脚连接设置
将相应管脚的PINSELn 位设置为00 ，即选择GPIO 功能；大部分管脚复位后默认为GPIO。
3、GPIO寄存器
LPC2138有2个32 位的通用I/O 口。PORT0 使用了30个管脚，PORT1 有多达16个管脚可用GPIO功能。PORT0和PORT1由2 组（4个）寄存器控制，如表4.2 所示。
表4.2 GPIO寄存器映射
4. GPIO输出实验——流水灯实验
EasyARM2131 开发板上的8 路LED(LED8~LED1)分别可选择P1[25:18]进行控制，电路如图1所示。
图1
当跳线JP12 全部选择LED8～LED1 后，P1.25～P1.18 分别控制这8 路LED，就可以进行流水灯实验。流水灯显示花样可以通过数组人为定义，亦可通过一定的算法计算，流程图如图2所示。
图2
流水灯程序：
/
#include "config.h"
/* LED8~LED1 8个LED分别由P1.25~P1.18控制*/
const uint32 LEDS8 = (0xFF << 18); // P1[25:18]控制LED8~LED1，低电平点亮
/*
***************************************************************** ****************************************
** 函数名称：DelayNS()
** 函数功能：长软件延时
** 入口参数：dly 延时参数，值越大，延时越久
** 出口参数：无
***************************************************************** ****************************************
*/
void DelayNS (uint32 dly)
{
uint32 i;
for ( ; dly>0; dly--)
for (i=0; i<100000; i++);
}
/*
***************************************************************** ****************************************
** 函数名称：main()
** 函数功能：流水灯显示实验。
** 调试说明：连接跳线JP12至LED8~LED1。
***************************************************************** ****************************************
*/
/* 流水灯花样，低电平点亮，注意调用时候用了取反操作*/
const uint32 LED_TBL[] = {
0x00, 0xFF, // 全部熄灭后，再全部点亮
0x01, 0x02, 0x04, 0x08, 0x10, 0x20, 0x40, 0x80, // 依次逐个点亮
0x01, 0x03, 0x07, 0x0F, 0x1F, 0x3F, 0x7F, 0xFF, // 依次逐个叠加
0xFF, 0x7F, 0x3F, 0x1F, 0x0F, 0x07, 0x03, 0x01, // 依次逐个递减
0x81, 0x42, 0x24, 0x18, 0x18, 0x24, 0x42, 0x81, // 两个靠拢后分开
0xA0, 0x50, 0x7e, 0x28, 0x14, 0x0A, 0x05, 0x82,
0x81, 0xC3, 0xE7, 0xFF, 0xFF, 0xE7, 0xC3, 0x81 // 从两边叠加后递减
};
int main (void)
{
uint8 i;
//PINSEL1 = 0x00000000; // 设置管脚连接GPIO
PINSEL2 = PINSEL2 & (~0x08);// P1[25:16]连接GPIO
IO1DIR = LEDS8; // 设置LED1控制口为输出
while (1)
{
for (i=0; i<42; i++)
{ /* 流水灯花样显示*/
IO1SET = ~((LED_TBL[i]) << 18);
DelayNS(20);
IO1CLR = ((LED_TBL[i]) << 18);
DelayNS(20);
}
}
return 0;
}
2.SPI主机实验－7段数码管显示
实验使用LPC2131的SPI接口作为主机向74HC595发送数据，数据内容由7段数码管显示，同时SPI主机接收74HC595的移位输出数据，即接收回前一个显示数据。
实验硬件连接如图3所示
图3 SPI接口控制74HC595硬件连接图
图中已经将最高位输出(SQH)连接到LPC2131的SPI接口的MISO0，可用来读回74HC595移位输出的数据。该实验演示在7段数码管上显示一些字符，字符的字模表存于一数组中，流程图如图4所示。
图4 LED数码管显示实验流程图
SPI程序：
#include "config.h"
void DelayNS(uint32 dly)
{
uint32 i;
for(; dly>0; dly--)
{
for(i=0; i<50000; i++);
}
}
void SSP_Init(void)
{
SSPCR0 = (0x01 << 8) | // SCR 设置SPI时钟分频
(0x00 << 7) | // CPHA 时钟输出相位,仅SPI 模式有效
(0x01 << 6) | // CPOL 时钟输出极性,仅SPI模式有效
(0x00 << 4) | // FRF 帧格式00=SPI,01=SSI,10=Microwire,11=保留
(0x07 << 0); // DSS 数据长度,0000-0010=保留,0011=4位,0111=8位,1111=16位
SSPCR1 = (0x00 << 3) | // SOD 从机输出禁能,1=禁止,0=允许
(0x00 << 2) | // MS 主从选择,0=主机,1=从机
(0x01 << 1) | // SSE SSP使能,1=允许SSP与其它设备通信
(0x00 << 0); // LBM 回写模式
SSPCPSR = 0x52; // PCLK分频值
// SSPIMSC = 0x07; // 中断屏蔽寄存器
SSPICR = 0x03; // 中断清除寄存器
}
uint8 SSP_SendData(uint8 data)
{
// IOCLR = SLA VE_CS; // 选择从机SSPDR = data;
while( (SSPSR & 0x01) == 0 ); // 等待TFE置位，即发送FIFO 空
// IOSET = SLA VE_CS;
return(SSPDR);
}
uint8 const DISP_TAB[16] = {
// 0 1 2 3 4 5 6 7 8 9
0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8, 0x80,0x90,
// A b C d E F
0x88, 0x83, 0xC6, 0xA1,0x86, 0x8E};
volatile uint8 rcv;
int main(void)
{
uint8 i;
PCONP |= 1<<10;
// PINSEL1 = 0x000002A8; // 设置SSP管脚连接
// PINSEL1 = 0xAA << 2;
PINSEL1 = (PINSEL1 & (~(0xFF << 2))) | (0xAA << 2);
// IO0DIR = SLA VE_CS;
// IO0SET = SLA VE_CS;
SSP_Init(); // 初始化SSP接口
while(1)
{
for(i=0; i<16; i++)
{
rcv = SSP_SendData(DISP_TAB[i]); // 发送显示数据
DelayNS(80); // 延时
}
}
return(0);
}
3、定时器
（1）LPC2131 具有2 个32 位可编程定时/计数器，均具有4 路捕获、比较路匹配并输出电
路。
定时器对外设时钟（pclk ）周期进行计数，可选择产生中断或根据4 个匹配寄存器的设定，在到达指定的定时值时执行其它动作（输出高/低电平、翻转或者无动作）。它还包括4个捕获输入，用于在输入信号发生跳变时捕获定时器值，并可选择产生中断。
可用于对内部事件进行计数的间隔定时器，或者通过捕获输入实现脉宽调制，亦可作为
自由运行的定时器。
定时器0 和定时器1 除了外设基地址以外，其它都相同。
（2）定时器0定时实验——查询方式
用定时器0实验0.5秒定时，查询标志位等待定时时间到达，对蜂鸣器进行控制，让蜂鸣器每秒钟响一次。
程序在T0MR0中设定定时常数，在T0MCR中设置定时器0匹配后复位TC并产生中断标志，接下来程序查询等待中断标志置位。若定时时间到，先清除Timer0中断标志，然后取反BEEP控制口的输出状态，流程图如图5所示。
图5定时器0定时实验流程图
定时器程序：
/
#include "config.h"
#define BEEP 1 << 7 /* P0.7控制蜂鸣器，低电平蜂鸣*/
/*
***************************************************************** ****************************************
** 函数名称：main()
** 函数功能：使用定时器实现0.5秒钟定时，控制蜂鸣器鸣叫。
** 调试说明：需要将跳线JP11连接BEEP。
***************************************************************** ****************************************
*/
int main (void)
{
PINSEL1 = 0x00000000; /* 设置管脚连接GPIO
*/
IO0DIR = BEEP; /* 设置BEEP控制口输出
*/
