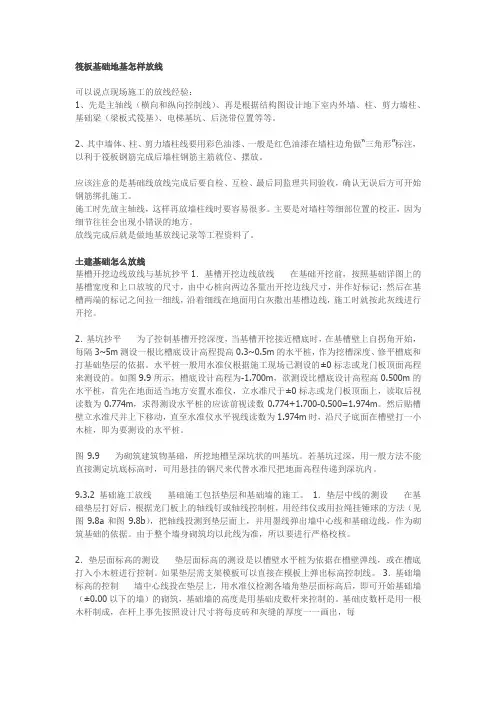

筏板基础平面放线（主楼）报验申请表
技术复核记录
工程名称：
施工单位：复核日期：2008年月日
技术负责人：复核人：
筏板基础知识详细解析 （一）筏形基础平法施工图的表示方法 1.梁板式筏形基础平法施工图，是在基础平面布置图上采用平面注写的方式进行表达 2.当绘制基础平面布置图时，应将其所支承的混凝土结构、钢结构、砌体结构或混合结平面一起绘制。 3.通过选注基础梁底面与基础平板底面的标高高差来表达二者间的位置关系，可以明确与板顶一平）、“低板位”（梁底与板底一平）、“中板位”（板在梁的中部）三种不 4.梁板式筏形基础构件的类型和编号; a)梁板式筏形基础由基础主梁，基础次梁，基础平板等构成。 （二）梁板式筏形基础平板的平面注写 1.梁板式筏形基础平板的平面注写 a)梁板式筏形基础平板LPB的平面注写，分板底部与顶部贯通纵筋的集中标注与板底部标注两部分内容。当仅设置贯通纵筋而未设置附加非贯通纵筋时，则仅做集中标注。 b)梁板式筏形基础平板LPB贯通纵筋的集中标注，应在所表达的板区双向均为 第一跨（X与Y双向首跨）的板上引出（图面从左至右为X向，从下至上为Y向） 板区划分条件：
i当板厚不同时，相同板厚区域为一板区。 ii当因基础梁跨度、间距、板底标高等不同，设计者对基础平板的底部与顶部贯通纵筋配置相同的区域为一板区。各板区应分别进行集中标注。 集中标注内容规定如下： 注写基础平板的编号。 ?注写基础平板的截面尺寸。注写h＝XXX表示板厚。 ?注写基础平板的底部与顶部贯通纵筋及其总长度。 先注写X向底部（B打头）贯通纵筋与顶部（T打头）贯通纵筋，及其纵筋长度范围；头）贯通纵筋与顶部（T打头）贯通纵筋，及其纵筋长度范围。（图面从左至右为X 贯通纵筋的总长度注写在括号中，注写方式为“跨数及有无外伸”，其表达形式为：一端有外伸，（xxB）两端有外伸。 注：基础平板的跨数以构成柱网的主轴线为准；两主轴线之间无论有几道辅助轴线，例：X：BB22@150；TB20@150；（5B） Y：BB20@200；TB18@200；（7A） 表示基础平板的X向底部配置B22间距150的贯通纵筋，顶部配置B20间距150的为5跨两端有外伸；Y向底部配置B20间距200的贯通纵筋，顶部配置B18间距20度为7跨一端有外伸； 当某向底部贯通纵筋或顶部贯通纵筋的配置，在跨内有两种不同间距时，先注写跨内两前面加注纵筋根数（以表示其分布的范围）；再注写跨中部的第二种间距（不需要加分隔。 例：X：B12B22@200/150； Y：T10B20@200/150
C30-1 工程定位测量放线记录 □□□□□□□□工程名称73团保障性住房A-05小区22#住宅楼 工程定位放线依据 总平面图编号建施J-8-02 永久水准点名称南岗路中心s点 永久水准点标高南岗路与南环路相交点为绝对高程 752.46。 本工程土0.000为751.30 建筑设计标高17.95m 房屋朝向坐北朝南 纵轴线方位 编号22#楼1轴一23#楼1轴重合邻近建筑物名称拟建23号住宅楼 距离0 横轴线方位 编号22#楼A 轴一23#楼G 轴邻近建筑物名称拟建23号住宅楼距离39.86m 测量仪器 名称电子经纬仪编号DE2B220023校验日期 验 收结监理工程师（建设单位项目专业技术负责人） 施测日期2012年4月6日复测日期2012年4月7日 拟建23#楼 r得到匸■点，再从厂点向北量出7.8 得到I点. t-得到匚点，同理，将经纬仪架于| 轴线用尺划分。 注:1.首先经纬仪架于_点，照准点，然后打反镜由_点向北量39.86 2.将经纬仪架于点，镜头对准点，向东旋转90°,用钢尺向东量出46.8 点，用钢尺向东量出46.8 -得到■点?然后打上延长桩。最后由定位轴线分别将各 3.经轴线闭合，其轴线偏移2 .,符合要求。 年月曰 技术负责人 质量检查员
论单位 施测人 工程定位测量放线记录 □□□□□□□□工程名称73团保障性住房A-05小区23#住宅楼 工程定位放线依据 总平面图编号建施J-8-02 永久水准点名称南岗路中心s点 永久水准点标高南岗路与南环路相交点为绝对 高程752.46。 本工程土0.000为751.80 建筑设计标高17.95m 房屋朝向坐南朝北 纵轴线方位 编号23#楼1轴一规划一路中心线邻近建筑物名称拟建规划一路 距离52.81m 横轴线方位 编号23#楼B轴一南环路中心线邻近建筑物名称拟建南环路距离19.2m 测量仪器 名称电子经纬仪编号DE2B220023校验日期 验 收监理工程师（建设单位项目专业技术负责人）施测日期2012年4月6日复测日期2012年4月23日 ［点，然后由点向东量52.81 ,得到点，再将经纬仪架于从■■:点，照准1点 向 说明：1.首先将经纬仪架于南环路中心线与规划一路中心线的交汇点.，照准南岗路中心线与南环路中心线交汇点 北旋转90° 量出19.2 :得到；点，从|点打延长桩依次量出2.4 7.5 、10.2 j得到|点、「点和点。 2. 再将经纬仪架于?点，镜头对准|■点，向东旋转90°用钢尺向东依次量出1 3.7 ?、55.37、得到|点和：点，同理，将经纬仪架于I,点,用钢尺向东依次量出1 4.27 ■, . 5 5.37*得到?.点和. 点.将经纬仪架于|?点,用钢尺向东依次量出14.27 i、55.37 得到》点和.倬.再将经纬仪架于从|点，照准F点、向南量出0.3 得到］点，然后打上延长桩。最后由定位轴线分别将各轴线用钢尺" 划分。 3. 经轴线闭合，其轴线偏移2 ?P,符合要求。 技术负责人
基础筏板钢筋
————————————————————————————————作者：————————————————————————————————日期：
工程名称定州市长胜园职工住宅楼3#楼交底部位基础筏板钢筋绑扎工程编号日期2011年5月30日 交底内容 1、`材料要求： （1）进场钢筋必须有出厂合格证及产品检验报告，并且检测报告炉号与钢筋上的铁牌炉号一致。并在监理工程师的见证取样下取样送检实验室进行复试，复试合格后方可使用。 （2）绑扎铅丝：20#～22#铅丝。 （3）垫块: 40mm厚成型混凝土垫块。 2、主要机具： 钢筋调直机、钢筋切断机、钢筋弯曲机、钢筋套丝机、钢筋箍筋机、钢筋钩子、钢筋扳子、小撬棍、脚手架、钢丝刷、绑扎架、粉笔等。 4、钢筋绑扎： 4.1 作业条件 4.1.1钢筋绑扎前，应检查有无锈蚀现象，除锈之后再运至基槽绑扎部位。 4.1.2熟悉图纸，按设计要求检查已加工好的钢筋规格、形状、数量是否正确。 4.1.3做好抄平放线工作注明水平控制标高，按照图纸要求弹出柱、墙、基础梁 的轴线及外皮尺寸线。 4.1.3基础防水保护层按规定办理隐蔽验收手续。 4.２操作工艺 基础筏板基础梁钢筋绑扎： 绑扎基础梁钢筋---穿筏板底板下皮钢筋---绑扎基础底板上皮钢筋。 工艺流程： 画主、次梁箍筋间距→放主、次梁箍筋→穿主梁下层纵筋并与箍筋固定→穿次梁下层纵筋并与箍筋固定→穿主梁上层纵筋→按主梁箍筋间距绑牢→穿次梁上层纵筋→按次梁箍筋间距绑牢→垫保护层垫块
工程名称定州市长胜园职工住宅楼3#楼交底部位基础筏板钢筋绑扎 工程编号日期2011年5月30日 ①在条基分布筋（主筋）画出箍筋间距，摆放箍筋。 ②先穿主梁的下部钢筋，将箍筋按已画好的间距逐个分开；穿次梁的下 部钢筋，并套好箍筋；放主次梁的上部钢筋；隔一定距离将上部钢筋与箍筋绑扎牢固；调整箍筋间距使间距符合设计要求，先绑扎上部钢筋，在绑扎下部钢筋，主次梁同时配合进行。 ③受力钢筋的锚固长度详见00G101第37页及第47页，本工程抗震等 级为三级。 ④受力钢筋的接头：采用直螺纹连接。接头位置：基础上部钢筋在支座， 下部钢筋在跨中（框架梁相反）；设置在同一构件内的接头宜相互错开，连接区段的长度为35d，钢筋接头面积≤50% 。 ⑤箍筋弯钩叠合处，在梁中应交错绑扎。 ⑥梁端第一个箍筋设置在距离柱节点边缘50mm处。梁端与柱交接处箍 筋要加密，其间距与加密区长度详见结施003。 ⑦绑扎受力钢筋的箍筋，必须绑扎牢固，要采用套扣法绑扎，详见图1。 ⑧在主次梁受力筋下均加保护层垫块，梁两侧用塑料卡，保证保护层厚 度。 ⑶框架柱： 工艺流程 插筋→按箍筋间距画线→套柱箍筋→套定距框→绑扎箍筋→放塑料卡 ①插筋：在基础梁浇筑混凝土前放插筋。插筋弯钩与基础梁下部钢筋及 上部钢筋焊接牢固，插筋位置必须准确。 ②套柱箍筋：按施工图纸要求间距在插筋上画线，计算好每根柱箍筋数 量，由上之下套箍筋。 ③钢筋接头：采用直螺纹连接。接头位置详见00G101第26页（三级抗 震等级）。接头钢筋面积≤50% 。
筏板、集水坑基础知识解析（图文） 业务背景： ?①条形基础：上部采用墙承重（较多的用在砖墙） ?②独立基础：上部采用框架结构（柱子） ?③带型（井格式）基础：框架结构+地基条件差（其实就是用条形基础承重柱，在预算中带型基础特指有支模板的混凝土条形基础） ?④筏板基础：高层建筑或上部荷载较大+所在地基承载力较弱。筏板基础有梁式筏板和板式筏板。其中板式筏板基础就像盘子反扣在地表上承受筑?⑤桩基础：上部荷载较大，需将其传至深层较坚硬的地基。当由若干桩支撑一个平台，而用平台托住整个建筑时，这个平台就是桩承台。 ?⑥箱型基础：高层建筑或上部荷载较大+软弱地基。箱型基础是由底板+顶板+若干纵横墙柱组成，中空部分较大时可以作为地下室 知识点 1.筏板基础的种类 1.平板式筏板基础（无基础梁） 2.梁板式筏板基础（有基础梁）分为 : 外伸、不外伸
2.1 梁板式筏板基础（外伸）
（封边构造） 2.2 梁板式筏板基础（无外伸）
知识点2.筏板与基础梁的关系?“高板位” ?“中板位
?“低板位” 知识点3.筏板的钢筋种类 ?①筏板主筋 ?②（分布筋） ?③筏板负筋 ?④马镫筋和拉筋 ?⑤筏板基础的四角设置的放射筋。
详细讲解： ②（分布筋） ?板里面连接负筋的钢筋叫做分布筋 ?分布钢筋的另一个概念就是与受力钢筋垂直均匀布置的构造钢筋（起固定受力筋的作用）。 ?一般筏板底、面筋都为双层双向的，因此不需要设置板分布筋（note：我们软件没有“分布筋”，因为其实他就是主筋，与受力筋概念对应） ③筏板负筋 ?需注意： ①筏板负筋与楼板负筋不同：筏板负筋，在板底布置，属于板局部加强 ②筏板负筋是直接与筏板底筋绑在一起,一般筏板负筋与筏板贯通筋隔一布一 ④马镫筋和拉筋
王家官庄旧村改造项目二期 筏 板 基 础 施 工 方 案 施工单位：江苏茂盛建设有限公司 编制：黄正传 审核：崔盛庆 日期：二〇一一年十二月二日 1.编制依据 1.设计施工图纸； 3.《11G101-1》图集； 4.《11G101-2》图集； 5.《11G101-3》图集； 9.《建筑地基基础工程施工质量验收规范》GB50202-2002； 10.《混凝土结构工程施工质量验收规范》GB50204-2002；（2011年版）
11.《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011； 12.《建筑电气工程施工质量验收规范》GB50303-2002； 13.《钢筋机械连接技术规程》JGJ107-2010； 2.工程概况 本工程包含18#～23#楼，总建筑面积133222.73平方米。 18#楼32层、建筑面积为210656.14.平方米， 19#楼32层、建筑面积为20707.36平方米， 20#楼32层、建筑面积为16933.56平方米， 21#楼34层、建筑面积为38981.02平方米，22#楼32层建筑面积17420.33平方米，23#楼建筑面积17420.33平方米。基础为梁式筏板基础，主体为框剪结构。设计使用年限为三类50年，抗震设防裂度为6度。 基础垫层为C15混凝土，筏板为上反梁式筏板基础混凝土为C40P8内掺占水泥用量的0。21%的减缩型混凝土防水密实剂FS102， 18#、19#、20#楼基础筏板高为0.7/0.85米，混凝土约556m3，21#楼基础筏板高为0.7/0.85米，有后浇带分为二段每段混凝土约为550 m3，22#、23#楼基础筏板高为0.7/0.85米混凝土约为680 m3 设计抗震等级：抗震等级为三级。 3.施工工艺流程 测量定位放线——基槽开挖——地基钎探——地基处理——测量定位放线——垫层施工——测量定位放线——筏板基础底部钢筋绑扎——筏板基础侧模安装——上返梁底部钢筋绑扎——上返梁顶部钢筋绑扎——筏板基础顶部钢筋绑扎——柱插筋——验收——筏板基础混凝土浇注——混凝土养护防雷接地应随着筏板基础施工随着进行。 4.主要分项工程施工方案 4.1测量定位放线 1.定位点依据：根据业主提供的控制点坐标、标高及总平面布置图、施工图纸进行定位。 2.场区内控制网布置：在各单体工程测量定位放线之前，在场区内布置好测量控制点控制网（包括坐标控制点和高程控制点）。 3.测量工具：
定位放线检验批质量验收记录 表 5.2.1 编号： 02TLGZ-TJ-01-01-01-01-01-01 单位（子单位） #2 脱硫吸收塔分部（子分部） #2 脱硫吸收塔基础 工程名称工程名称 分项工程名称定位放线验收部位#2 脱硫吸收塔基础 施工单位北京北方节能环保有限公司项目经理马迁 施工执行标准电力建设施工质量验收及评定规程第 1 部分土建工程专业工长 魏晓明 名称及编号DL/T52lO.l －2012 （施工员） 分包单位洛阳工农建设集团有限公司分包项目经理袁德罡施工班组长王行施工质量验收规范的规定施工单位自检记录监理（建设）单位验收记录 根据建（构）筑物的主轴线设 控制桩。桩深度应超过冰冻土 1 控制桩测设层。主厂房桩数不应少于 1 2 个，符合验收规范规定 其它主要建（构）筑物不应少 于 4 个 主 应符合二级导线的精度要求， 控平面控制 主厂房和输煤系统建筑物且应符合验收规范规定 2 桩精度 项符合现行有关标准的规定 目 高程控制 3应符合三等水准的精度要求符合验收规范规定桩精度 施工单位 检查结果 项目专业质量检查员：项目专业技术负责人：年月日 监理（建设） 单位 验收结论 专业监理工程师： （建设单位项目专业技术负责人）年月日
定位放线检验批质量验收记录 表 5.2.1 编号： 01TLGZ-TJ-01-01-01-01-01-01 单位（子单位） #1 脱硫吸收塔分部（子分部） #1 脱硫吸收塔基础 工程名称工程名称 分项工程名称定位放线验收部位#1 脱硫吸收塔基础 施工单位北京北方节能环保有限公司项目经理马迁 施工执行标准电力建设施工质量验收及评定规程第 1 部分土建工程专业工长 魏晓明 名称及编号DL/T52lO.l －2012 （施工员） 分包单位洛阳工农建设集团有限公司分包项目经理袁德罡施工班组长王行施工质量验收规范的规定施工单位自检记录监理（建设）单位验收记录 根据建（构）筑物的主轴线设 控制桩。桩深度应超过冰冻土 1 控制桩测设层。主厂房桩数不应少于 1 2 个，符合验收规范规定 其它主要建（构）筑物不应少 于 4 个 主 应符合二级导线的精度要求， 控平面控制 主厂房和输煤系统建筑物且应符合验收规范规定 2 桩精度 项符合现行有关标准的规定 目 高程控制 3应符合三等水准的精度要求符合验收规范规定桩精度 施工单位 检查结果 项目专业质量检查员：项目专业技术负责人：年月日 监理（建设） 单位 验收结论 专业监理工程师： （建设单位项目专业技术负责人）年月日
工程定位[放线]测量记录 工程名称施工单位 测量依据甲方提供图纸.座标线为准. 依据提供单位甲方提供图纸、规划放线点. 使用仪器 及编号 全占 仪 水准点标 高[M] 相对相对± 0.000 场地 标高 [M] 相对相对 ±0.000 绝对—绝对一 定位[放线]记录及示意图: 测量人: 年月日复测情况及结论: 监理工程师: 年月日
施工 单位 : 项目技术负责人 年月日 建设 单位 建设单位技术代表 年月日 放线记录表 放线单位 放线责任人 放线时间 建设单位 建设工程地址 建设项目名称 放线依据规划红线图 标高确定情况按现场自然路面标高而定 验线单位签名 建设单位（或个人）签名 施工单位签名 指挥部签名
放线略图: 2016年月日 基础坑(槽)施工检查记录 渝建竣__16工程名称施工单位 检查部位及图号 1.基底地质情况设计实际 2.地下水位: 无 3.地基设计承载力( 值) MPɑ 4.地基实际承载力( 值) MPɑ 5.基坑(槽)设计断面: 详设计 实际断面: 6.地基下坟.坑.塘杂填土的处理: 无 7.施工中排除基坑积水的技术措施：水泵抽取。 8.地基加固措施:
附图表（1）地基隐蔽图张。（2）人工地基试验记录份。 检查 结论 施工单位代表: 年月日 勘察单位代表: 年月日 设计单位代表: 年月日 监理单位代表: 年月日 建设单位代表: 年月日施工现场质量管理检查记录 工程名称施工许可证（开工证） 建设单位项目负责人 设计单位项目负责人 监理单位总监理工师 施工单位项目经理项目技术负责人 序号项目内容 1 现场质量管理制度 1.质量例会制度； 2.三检及交接检制度； 3.质量与经济挂 钩制；4；奖励制度;
唐山市恒丰大厦工程 筏板基础钢筋支撑 施工方案 编制： 审核： 批准： 邯郸建工集团有限公司 2011.12.25
一、工程概况 本工程位于唐山市华岩路与新华道交口东北角。东临既有建筑华联商厦，西临华岩路，北临既有建筑中国人民银行唐山分行，南临新西道。 建筑规模：工程总建筑面积71498.23 m2，地上建筑面积51268.49m2，地下建筑面积20229.74m2；建筑总高度99.70m。 1、建筑概况 ①工程结构形式：主楼为框架-核心筒结构，裙房为框架结构，地下三层，地上二十四层，四、五层之间有一设备夹层，裙房地上四层。 ②裙房地下三、二层为设备用房及车库，地下一层为设备用房、车库及超市。主楼地上1-4层为办公及商业，5-24层为办公。地下三层战时局部为常六核六级人防物资库。 ③建筑南北轴距90.3m，东西轴距80m。其中高层部分为①～⑥轴，轴距41.4m，E-J轴，轴距30.9m。 ④设计指标见下表： 2、结构设计
①采用筏板基础，在主楼部分的厚度为2300mm、2800mm厚，少部分在基础厚度变化的交接部位达到4150mm厚，达到大体积砼的标准。主楼范围需采用CFG桩复合地基，其他为天然地基。基础最大埋深18.0m。 ②钢筋主要采用两种，HPB235 Φ6~10，HRB4008～32。 ③钢筋连接：筏板基础主筋采用直螺纹机械连接或焊接接头，其余构件的当受力钢筋直径≥16mm时，采用直螺纹机械连接或焊接接头，当受力钢筋直径<16mm时，可采用绑扎接头，采用直螺纹机械连接时，接头等级不低于Ⅱ级。 二、施工方法 1、筏板基础支撑材质为三级钢筋，结构形式为椎体支架（立杆）加上横杆。 2、椎体支架和上横杆在安装之前按结构尺寸提前下料加工。 3、将基础底板下筋、上筋绑扎完毕后开始放置钢筋支撑（立杆），其下部与筏板基础底筋接触部位焊接；立杆就位后放置上横杆，上横杆与立杆焊接。 4、上横杆为钢筋直径分别为： 在筏板顶钢筋为32的范围内采用28 在筏板顶钢筋为28的范围内采用25 5、同一立杆上支撑点间距、立杆之间排距分别为： 在筏板顶钢筋为32的范围内1500mm、1500mm 在筏板顶钢筋为28的范围内1400mm、1400mm 6、立杆高度=筏板高度-上下保护层高度-应扣除的钢筋直径。
筏板基础计算 pkpm平板筏基建模方法 目前工程中，“柱下或者剪力墙下平板式筏板”在pkpm里计算，简单概括有三个方法:“倒楼盖”“弹性地基梁法”“桩筏筏板有限元计算”。 具体到用“弹性地基梁法”(即jccad中第三个菜单)计算“柱下或者剪力墙下平板式筏板”的操作步骤是什么，这个流程是什么下面具体罗列: 1、首先要按地勘报告输入地质数据，用于沉降计算。非常重要。 2、在菜单2中输入筏基模型，注意筏板一般要挑出，因此首先用网格延伸命令将网格向外延伸一个悬挑长度，然后定义并布置筏板，给出厚度和埋深，并做柱和墙的冲切验算，看看板厚是否满足要求，如不满足，可以加柱帽(注:加柱帽的功能在“上部构件”的菜单中)。 3、输入筏板荷载，如果是平板式基础，可以直接布置板带，程序自动确定板带翼缘宽度形成地基梁模型。也可以不布置板带，直接定义地基梁形成梁元模型。 4、进入菜单3，按梁有限元法计算筏板。首先需要计算沉降，这里有个非常重要的概念，就是地基模型的选用。程序用模型参数kij(默认为0.2)来模拟不同的地基模型，kij=0的时候，为经典文克尔地基模型，kij=1的时候，为弹性半空间模型，不明白看教材。一般软土取低值0~0.2，硬土取高值0.2~0.4。其它参数不难理解，不赘述。梁元法程序提供两种沉降计算模式，刚性沉降和柔性沉降。柔性沉降假定筏板为完全柔性，而刚性沉降则假定为完全刚性。计算完成后，程序用求出的各区格反力除以其沉降值得到各区格的地基刚度值，然后转换为地梁计算用的地梁下的基床反力系数，这样便确定了基地的反力分布，用于下一步的内力计算。沉降计算是筏板计算的核心步骤。
4、基床系数k的合理性判断。沉降计算完毕后，计算数据中会给出各区格的 地基刚度，即基床系数。这个系数一般要比建议值小很多。基床系数的合理性，关键看沉降计算结果。可用规范分层总和法手算地基中心点处的沉降值作比较。如出入大，应调整基床系数使其接近手算值。因此，用软件算连续基础，实际上就是对基床系数的校核。菜单5的有限元法中提供的“沉降试算”功能，就是这个思想(其实这个功能就是给懒人和初学者开发的)。 5、对于基床系数的调整，程序提供了一种方便的功能--可以按照广义文克尔地基模型进行地基梁计算，即变基床系数调整法。可以把你输入的基础系数，按照已经计算完毕的各区格的刚度变化率进行调整，作为新的基础系数用于下一步的地基梁内力计算。 6、基础计算模型一般用普通弹性地基梁就可以了，倒楼盖模型缺点较多，一般不推荐。考虑上部结构刚度可根据具体情况选择完全刚性，或等代刚度法。 筏板基础设计分析2009 1 筏板基础埋深及承载力的确定 天然筏板基础属于补偿性基础, 因此地基的确定有两种方法. 一是地基承载力 设计值的直接确定法. 它是根据地基承载力标准值按照有关规范通过深度和宽度的修正得到承载力设计值, 并采用原位试验(如标惯试验、压板试验等) 与室内土工试验相结合的综合判断法来确定岩土的特性. 二是按照补偿性基础 分析地基承载力. 例如: 某栋地上28 层、地下2 层(底板埋深10m ) 的高层建筑, 由于将原地面下10m 厚的原土挖去建造地下室, 则卸土土压力达180kpa, 约相当 于11 层楼的荷载重量;如果地下水位为地面下2m , 则水的浮托力为80kpa, 约相 当于5 层楼的荷载重量, 因此实际需要的地基承载力为14 层楼的荷载. 即当地基承载力标准值f ? 250kpa 时就能满足设计要求, 如果筏基底板适当向外挑出, 则 有更大的可靠度. 2 天然筏板基础的变形计算
筏板基础钢筋施工方案 一、编制依据： 1、《钢筋机械连接通用技术规程》JGJ107-1999 2、《钢筋等强度剥肋滚压且螺纹连接技术规程》Q1JY16-1999 3、《混凝土结构施工平面整体表示法制图规则和结构详图》03G101-1 4、筏板基础《混凝土结构施工图平面整体表示方法制图规则和构造详图》04G101-3 5、《建筑工程施工质量验收统一标准》（GB50300-2001） 6、《混凝土结构工程施工质量验收规范》（GB50204-2002） 7恒大城工程四期图纸 二、工程概况 本工程为恒大城温江项目工程四期，即59~61#建筑及其裙房和地下室。该工程位于成都市温江区凤溪大道旁，地势平坦。无施工场地。 该工程采用钢筋混凝土现浇框剪结构，建筑面积约5.78万m2，地下二层，地上三十层，其中裙房四层。四层设梁式转换层。设计使用年限50年。 根据设计，本工程主楼采用筏板基础，其中筏板厚度为1.8m，2m；附楼抗浮板，抗浮板厚度为0.45m，筏板基础钢筋需要量大。 三、施工准备 1、机械设备：钢筋切断机、弯曲机、对焊机及相应的配套吊装设备。 2、材料： （1）钢筋采购：钢筋采购应严格对供方考核和提出供货要求，特别是在用于纵向受力钢筋的部位，其钢筋在满足有关国家标准的基础上，还应满足GB50204-2002《混凝土结构工程施工质量验收规范》关于抗震结构的力学性要求。为便于钢筋供货合理，供方优选1-2家为宜。 （2）各种规格、型号、级别的钢筋，必须具有出厂合格证，进场复试合格后方可进行加工、制作。 3、作业条件： （1）有专门的场地供钢筋加工、制作使用。 （2）各种设备在操作前检修完好，保证正常运转，并符合规定。 （3）钢筋抽样：作业人员熟悉施工图纸、会审纪要、设计变更、施工规范、图集。按 照图纸设计要求的钢筋规格、形状、尺寸、数量合理的做出钢筋抽样及用量。 四、钢筋的加工制作 1、箍筋：箍筋一般都用细钢筋，加工时采用机械折弯。这些钢筋切断时可用切断机、钢筋大剪或砂轮锯，切断后应将不同的样式、型号、规格分别放置。成型时，每个样式的箍筋先做一个样板，然后校核各部位尺寸及角度，无误后批量加工。 2、主筋：主筋的加工制作应按图示规格尺寸和规范的规定，端部的锚固应符合要求。 筏板钢筋绑扎施工顺序： 底板底层钢筋绑扎→搭设钢管架子→底板上层筋绑扎→马凳筋绑扎→柱、墙插筋 1、绑扎底板下层钢筋 1）筏板钢筋排列顺序
筏板基础知识详细解析 1.梁板式筏形基础平法施工图，是在基础平面布置图上采用平面注写的方式进行表达。 2.当绘制基础平面布置图时，应将其所支承的混凝土结构、钢结构、砌体结构或混合结构的柱、墙平面与基础平面一起绘制。 3.通过选注基础梁底面与基础平板底面的标高高差来表达二者间的位置关系，可以明确其：高板位（梁顶与板顶一平）、低板位（梁底与板底一平）、中板位（板在梁的中部）三种不同位置组合的筏形基础。 4.梁板式筏形基础构件的类型和编号; a)梁板式筏形基础由基础主梁，基础次梁，基础平板等构成。 （二）梁板式筏形基础平板的平面注写 1.梁板式筏形基础平板的平面注写 a)梁板式筏形基础平板LPB的平面注写，分板底部与顶部贯通纵筋的集中标注与板底部附加非贯通纵筋的原位标注两部分内容。当仅设置贯通纵筋而未设置附加非贯通纵筋时，则仅做集中标注。 b)梁板式筏形基础平板LPB贯通纵筋的集中标注，应在所表达的板区双向均为 第一跨（X与Y双向首跨）的板上引出（图面从左至右为X向，从下至上为Y向） 板区划分条件： i当板厚不同时，相同板厚区域为一板区。
ii当因基础梁跨度、间距、板底标高等不同，设计者对基础平板的底部与顶部贯通纵筋分区域采用不同配置时，配置相同的区域为一板区。各板区应分别进行集中标注。 集中标注内容规定如下： 注写基础平板的编号。 注写基础平板的截面尺寸。注写h＝XXX表示板厚。 注写基础平板的底部与顶部贯通纵筋及其总长度。 先注写X向底部（B打头）贯通纵筋与顶部（T打头）贯通纵筋，及其纵筋长度范围；在注写Y向底部（B打头）贯通纵筋与顶部（T打头）贯通纵筋，及其纵筋长度范围。（图面从左至右为X向，从下至上为Y 向） 贯通纵筋的总长度注写在括号中，注写方式为跨数及有无外伸，其表达形式为：（xx）无外伸、（xxA）一端有外伸，（xxB）两端有外伸。注：基础平板的跨数以构成柱网的主轴线为准；两主轴线之间无论有几道辅助轴线，均可按一跨考虑。 例：X：BB22@150；TB20@150；（5B） Y：BB20@200；TB18@200；（7A） 表示基础平板的X向底部配置B22间距150的贯通纵筋，顶部配置B20间距150的贯通纵筋，纵向总长度为5跨两端有外伸；Y向底部配置B20间距200的贯通纵筋，顶部配置B18间距200的贯通纵筋，纵向总长度为7跨一端有外伸；
筏板基础钢筋施工技术交底 一、工艺流程 首先根据图纸要求的间距用墨斗弹出纵横方向的钢筋位置线→根据墨线布底部钢筋→底部纵横向钢筋绑扎→钢筋马凳设置→上部钢筋位置、间距标注→上部钢筋布置→上部钢筋绑扎。 二、作业条件 1、钢筋进场后检查是否有出厂材质证明、产品合格证书，完成复试，并按指定位置、规格、使用部位、编号等进行分类堆放。 2、钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。 3、检查已加工好的钢筋规格、形状、数量是否正确。 4、做好抄平放线工作，弹好水平标高线、筏板基础外边线及控制线。 5、做好筏板垫层表面的清理工作。 三、施工工具 钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、粉笔、尺子等。 四、操作要点 1、绑扎前应用粉笔画好底板钢筋的分档标点线和钢筋位置线，并摆放下层钢筋。 2、钢筋的摆放顺序：底板底层钢筋：长向筋在下，短向筋在上； 底板面层钢筋：短向筋在下，长向筋在上，所有交点均应绑扎。 3、筏板底部与顶部纵筋弯钩交错12d，侧面构造封边钢筋为12@200，绑扎在筏板主筋 内侧，至少有一根侧面构造纵筋与两交错弯钩绑扎。 4、受力钢筋焊接或搭接接头位置应正确，在连接区内，纵筋可以搭接或焊接，但同一 连接区段内接头面积百分率不得大于50％。 5、基础钢筋保护层厚度：筏板底面和侧面：50mm；筏板顶面25mm；柱35mm，外墙外侧： 50mm；外墙内侧及内墙：25㎜，保护层垫块间隔0.6－0.8m，应与钢筋绑牢，不应漏放。 五、钢筋连接施工方法 1、本工程中筏板钢筋接头形式拟采用采用闪光对焊和机械连接（直螺纹连接）以及搭接焊相结合的方式。 2、闪光对焊 （1）钢筋闪光对焊的原理是利用对焊机使两端钢筋接触，通过以低电压的强电流将电能转化为热能，再将钢筋加热至一定程度后，即施加轴向压力顶锻，使两根钢筋焊

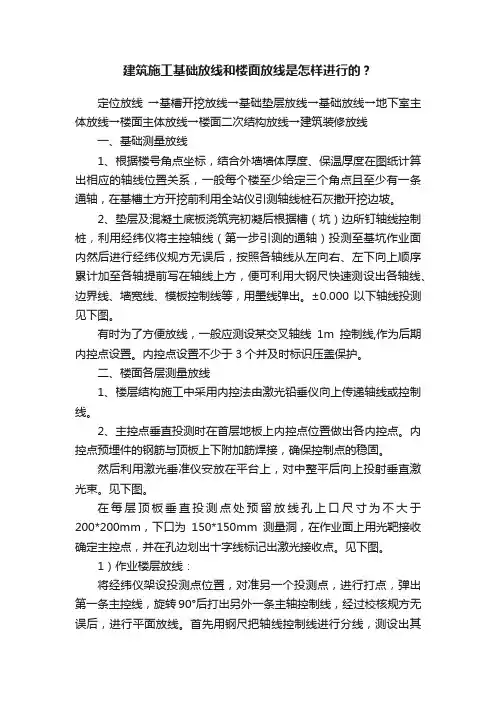

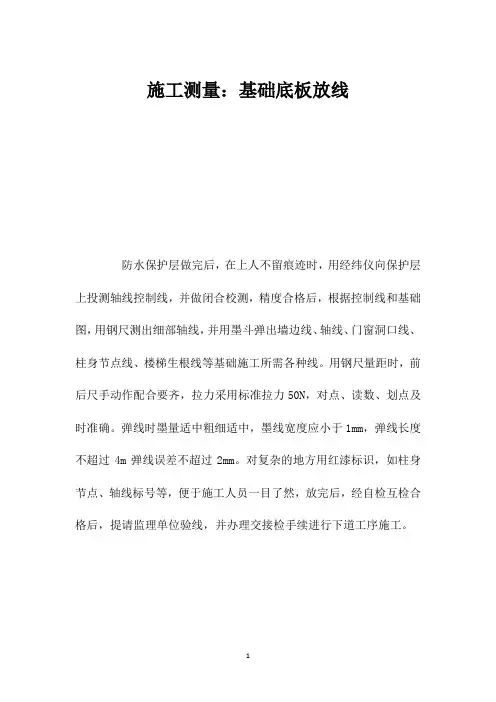

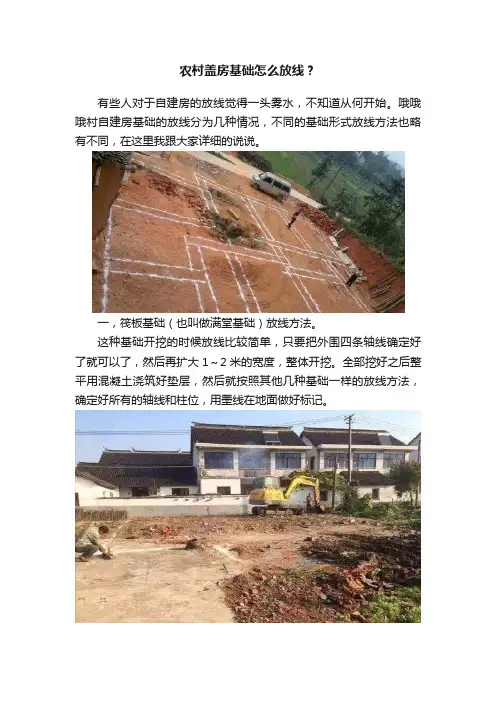

施工放线是从建筑物定位开始的，一直到主体工程封顶都离不开施工放线。 大致分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。 一、建筑物定位，是房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4个定位桩。放线工具为“全站仪”或“比较高级的经纬仪”。 二、基础施工放线，建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。放线工具为“经纬仪”。 基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。小工程可能没有测量员，就是施工员放线。 注意：基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。 三、主体施工放线，基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。根据轴线定位桩及外引的轴线基准线进行施工放线。用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。 我有20多年的施工经验，由于时间关系说的不是很细（放线有很多技巧），希望对你有所帮助。 施工放线有多种方法，条件允许的场地只要钉多一次龙门桩就可以搞定，一般龙门桩主要用于基础施工放线，基础完工后再把轴线及水平引测到基础上部四大角的侧面，用墨线弹出垂直、水平线做出三角标记，在引之前需用基准点校验龙门桩是否准确，这样不管你放N多次线只要以基础侧面的基点用仪器或铅垂向上引测轴线，用钢尺量测标高，这样就可以到主体封顶。这种方法是最简单实用的。 说白了就是把图纸上的形状按1:1的比例投放到地面上 但要学会看图纸，学会必要的仪器操作。 线工是个综合性很强的工种，不仅要掌握各种仪器的操作，而且得能识图，并且能快速地记忆数值，要求精确的操作等等。首先学会水准仪、经纬仪的操作，然后学习识图，最好是能画图，接着熟悉图纸，从放大线开始，确定轴线位置，最后放局部轴线，弹出墙体留置洞口等等，只有多练习，勤问人，等你放一两栋楼的线就会慢慢熟练的。 施工放线现场操作有多种放线方法；一般分有龙门板定位尺量放线和仪器测量放线，前者根据图纸已知的控制点或现场确定的控制点，在要放线的建筑物基础外四周一定距离打桩、架设龙门板，在龙门板上用施工线拉一个大至的直角线，尽量把线拉紧，然后用勾股定理采用钢尺合尺，尺寸要大一点，一般6、8、10m，这样比较准确，首先在两控制线上量取尺寸用红铅笔放点，然后两人拉尺，一人摆动可以任意那根线与钢尺的尺寸稳合，然后龙门板上固定施工线，用钢尺从头
筏板基础设计的一般要求 (1)埋置深度 当采用天然地基时，筏板基础埋深不宜小于建筑物地面以上高度的1/12，当筏板下有桩基时不宜小于建筑物地面以上高度的1/15，桩长度不计入埋深。但对于非抗震设计的建筑物或抗震设防烈度为6度时，筏基的埋深可适当减小;在遇到地下水位很高的地区，筏基的埋深也可适当减小。一般情况下，为了防止建筑物的滑移，设置一层地下室是必要的，这在建筑使用上也常常需要。当基础落在岩石上，为设置地下室而需要开挖大量石方时，也允许不设地下室，但是，为了保证结构的整体稳定，防止倾覆和滑移，应采用地锚等必要的措施。 (2)选型 梁板式筏基和平板式筏基两者相比，前者所耗费的混凝土和钢筋都比较少，因而也比较经济;后者对地下室空间高度有利，施工也比较方便。因此，筏基型式的选用应根据土质、上部结构体系、柱距、荷载大小及施工等条件综合分析确定。在工程设计中，一般认为柱距变化不超过20%、柱间的荷载变化也不20%时，对于柱网均匀且间距较小和上部荷载不很大的结构，通常考虑选用平板式筏板基础;对于纵横柱网尺寸相差较大，上部结构的荷载也较大时，宜选用梁式筏板基础。对于上部结构为剪力墙体系时，如果每道剪力墙都直通到基础，
一般习惯把筏板基础做成平板式的;而对于每道剪力墙不都直通到基础的框支剪力墙，必须选用梁板式的筏板基础。 (3)筏板厚度 筏板厚度可根据上部结构开间和荷载大小确定。梁板式筏基的筏板厚度不得小于200mm，且板厚与板格的最小跨度之比不宜小于 1/20。平板式筏基的板厚度应根据冲切承载力确定，且最小厚度不宜小于300mm。 (4)筏板平面尺寸 筏板的平面尺寸，应根据地基承载力、上部结构的布置以及荷载分布等因素确定。需要扩大筏基底板面积时，扩大位置宜优先考虑在建筑物的宽度方向。对基础梁外伸的梁板式筏基，筏基底板挑出的长度，从基础梁外皮起算横向不宜大于1200mm,纵向不宜大800mm;对平板式筏基其挑出长度从柱外皮起算横向不宜大1000mm，纵向不宜大600mm。 (5)筏板混凝土 筏板混凝土强度等级不应低于C20,常用C25及其以上的混凝土。当有防水要求时的混凝土的抗渗等级不应低于S6，并应进行抗裂度验算。

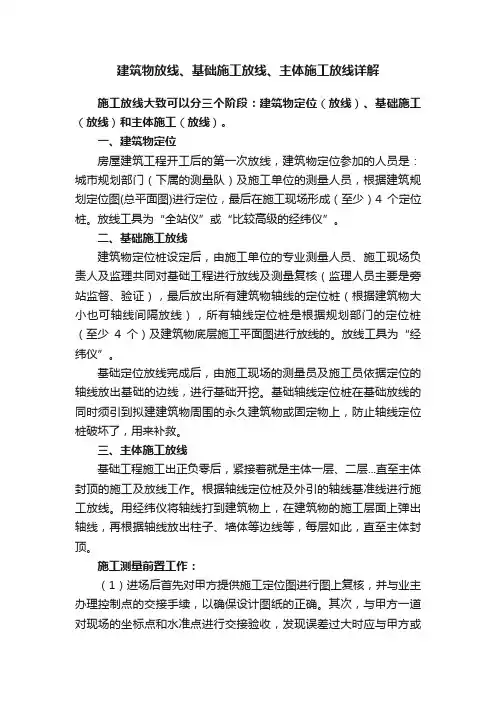

史上最全的测量放线步骤与方案 施工放线大致可以分三个阶段：建筑物定位(放线)、基础施工(放线)和主体施工(放线)。 一、建筑物定位 房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门(下属的测量队)及施工单位的测量人员，根据建筑规划定位图(总平面图)进行定位，最后在施工现场形成(至少)4个定位桩。放线工具为“全站仪”或“比较高级的经纬仪”。 二、基础施工放线 建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证)，最后放出所有建筑物轴线的定位桩(根据建筑物大小也可轴线间隔放线)，所有轴线定位桩是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。放线工具为“经纬仪”。 基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。
三、主体施工放线 基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作。根据轴线定位桩及外引的轴线基准线进行施工放线。用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。 施工测量前置工作： (1)进场后首先对甲方提供施工定位图进行图上复核，并与业主办理控制点的交接手续，以确保设计图纸的正确。其次，与甲方一道对现场的坐标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。 (2)现场建立控制坐标网和水准参照点。水准参照点需由永久水准点引入，永久水准点设置在距建筑物附处稳定、可靠的土层内，水准点应采取保护措施，确保水准点不被破坏。 (3)工程定位后要经建设单位和规划部门验收合格后方可开始施工。
For personal use only in study and research; not for commercial use 筏板基础钢筋布置 筏板厚度 筏板厚度 次梁主筋 筏板板受力按房间考虑，梁作为板支座
仅供个人用于学习、研究；不得用于商业用途。 For personal use only in study and research; not for commercial use. Nur für den pers?nlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden. Pour l 'étude et la recherche uniquement à des fins personnelles; pasà des fins commerciales. толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях. 以下无正文
仅供个人用于学习、研究；不得用于商业用途。 For personal use only in study and research; not for commercial use. Nur für den pers?nlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden. Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commercial es. толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях. 以下无正文
第8节主体钢筋工程 钢筋加工场设粗、细钢筋半自动化加工线各一条，钢筋通过冷拉、除锈、切断、焊接、弯曲成半成品，小规格钢筋，如柱箍，负弯矩钢筋等，可在钢筋棚内加工，粗直经钢筋的作业可在棚外加工。1．钢筋材质要求 （1）钢筋进场由物资设备科出示钢筋质量证明书或试验报告单，并按规定进行复检，质量证明书及复检报告单一式叁份，交工程支术负责人审验后送资料室存档。 （2）框架结构的纵向受力钢筋的检验结果由工程技术负责人验证，并符合下列要求: 钢筋强度实测值与屈服强度实测值的比值（强屈比）不应小于1.25。 （3）钢筋虽经复检合格，但在加工过程中发生惑疑时（如脆断、焊接性能不良或机械性能明显异常等），尚应进行化学成份分析。物资设备科按规定取样，送监理公司指定的试验室试验。 （4）对热轧钢筋质量有疑问时或级别不明时，必须进行拉力和冷弯试验，根据试验结果确定钢筋的类别后充许使用，但这类钢筋不宜在主要承重结构的重要部上使用。 2．钢筋的堆放与保管 （1）钢筋进场后由施工班组严格按批、按规格分别堆放，材质、规格不得混淆。堆放时下部用木方垫好，离地正5～10。 （2）进场钢筋由施工班组、质检登记台帐，记载进场日期、合格证编号、材质、规格、数量，使用于何部位的数量、库存数等。 （3）料堆近旁由班组挂明显标牌,加以标识：进场日期，材质（钢号）、规格、数量等。 （4）钢筋加工后的余料，由班组按钢号、规格返回原处，也可分别单独堆存，分别堆放时亦应加以标识方法、内容同3）。 3．钢筋代用 未经有关人员签证的钢材代用证书，不准代用。 凡属重要结构的钢筋代用，应有设计单位签认，否则不得代用。 4．钢筋配料

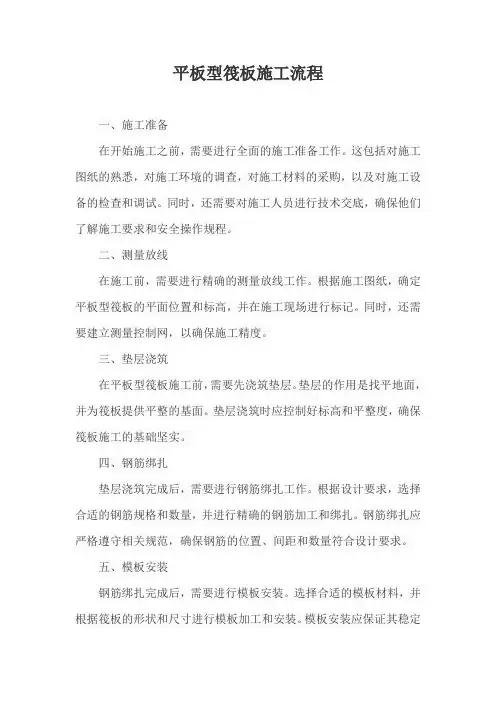

筏形基础的类型与特点 筏型基础，又叫笩板型基础、满堂基础。是把柱下独立基础或者条形基础全部用联系梁联系起来，下面再整体浇注底板。由底板、梁等整体组成。 上部结构荷载较大，地基承载力较低，采用一般基础不能满足要求时，可将基础扩大成支承整个建筑物结构的大钢筋混凝土板，即成为筏形基础或称筏板基础。 特点：1、减少地基土的单位面积压力、提高地基承载力 2、增强基础的整体刚性 应用：多层和高层 选用原则： 1、在软土地基上，用柱下条形基础或柱下十字交梁条形基础不能满足上部结构对变形的要求和地基承载力的要求时，可采用筏形基础。 2、当建筑物的柱距较小而柱的荷载又很大，或柱的荷载相差较大将会产生较大的沉降差需要增加基础的整体刚度以调整不均匀沉降时，可采用筏形基础。 3、当建筑物有地下室或大型储液结构（如水池、油库等），结合使用要求，可采用筏形基础。 4、风荷载及地震荷载起主要作用的建筑物，要求基础要有足够的刚度和稳定性时，可采用筏形基础。 类型：平板式和梁板式 依据：地基土质、上部结构体系、柱距、荷载大小及施工条件等确定 一、平板式基础 底板是一块厚度相等的钢筋混凝土平板，其厚度：——之间 适用：柱荷载不大、柱距较小且等柱距 可按每层50mm初步确定，然后校核抗冲切强度 底板厚度≧200mm 五层以下的民用建筑≧250mm 六层民用建筑厚度≧300mm 特点：混凝土用量较多但不需要模板，施工简单，建造速度快，常被采用
二、梁板式基础（大多采用） 柱网间距大时，可加肋梁使基础刚度增大 1）单向肋： 2）双向肋： 建筑物荷载较大，地基承载力较弱，常采用砼底板，承受建筑物荷载，形成筏基，其整体性好，能很好的抵抗地基不均匀沉降。筏板基础分为平板式筏基和梁板式筏基，平板式筏基支持局部加厚筏板类型；梁板式筏基支持肋梁上平及下平两种形式。一般说来地基承载力不均匀或者地基软弱的时候用筏板型基础。平板式筏板基础由于施工简单，在高层建筑中得到广泛的应用。 一、筏板基础的类型与特点（特点、应用、选用原则、类型） 二、平板式筏板基础（适用条件、板厚的选取、特点）
