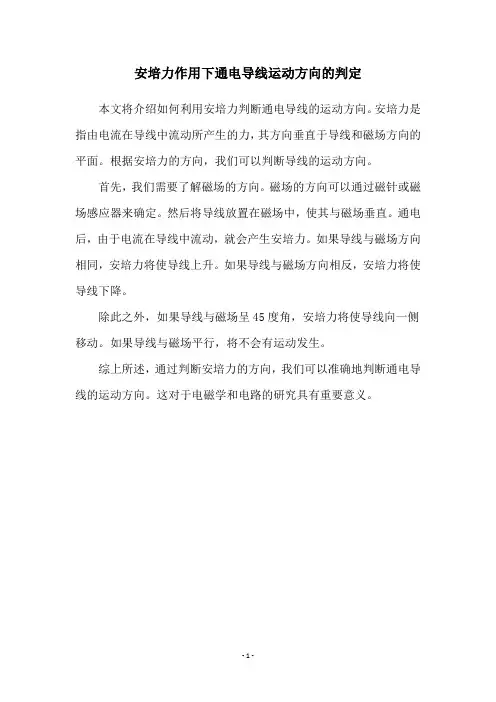

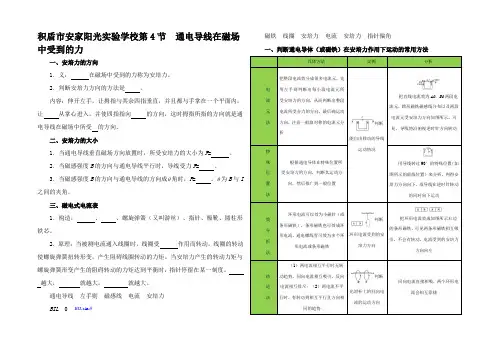

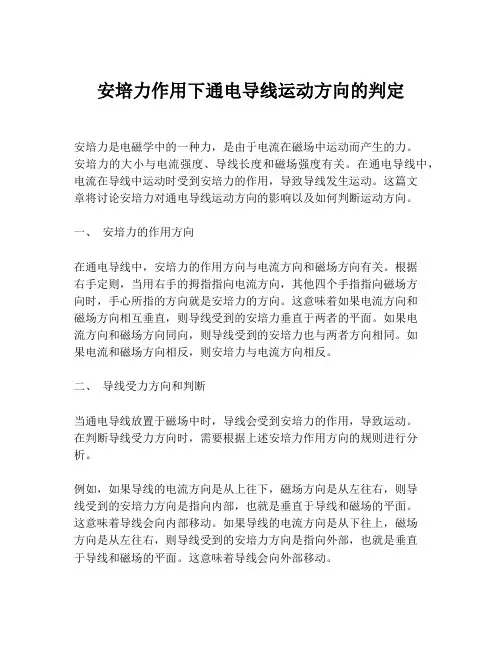

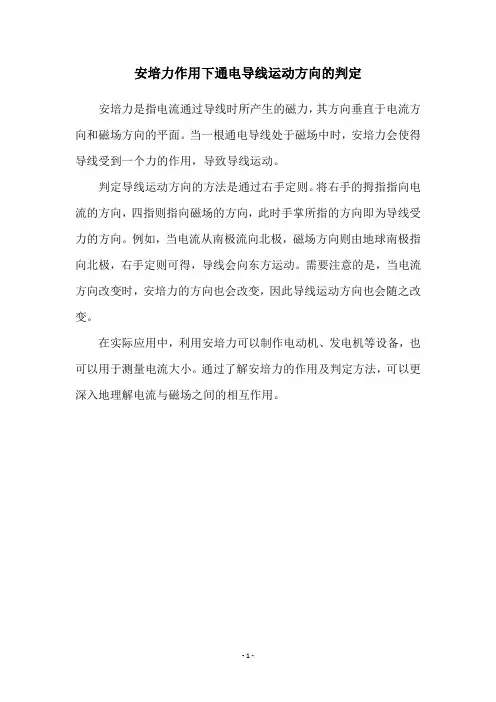

通电导线在安培力作用下运动方向的判定方法:
?
要判定通电导线在安培力作用下的运动，首先必须清楚导线所在位置磁场的分布情况，然后才能结合左手定则准确判定导线的受力情况，进而确定导线的运动方向。
常用的方法如下：1．电流元法
(1)同一磁场中的弯曲导线
把整段弯曲导线分为多段直线电流元，先用左手定则判定每段电流元受力的方向，然后判定整段导线所受合力的方向,从而确定导线的运动方向，如在图中，要判定导线框abcd的受力可将其分为四段来判定，若将导线框换作导线环时，可将其分为多段直线电流元。
(2)不同磁场区域中的直线电流当直导线处于不同的磁场区域中时，可根据导线本身
所处的物理情景，将导线适当分段处理，如图甲中，要判定可自由运动的通电直导线AB在蹄形磁铁作用下的运动情况时，以蹄形磁铁的中轴线OO’为界，直导线在OO’两侧所处的磁场截然不同，则可将AB以OO’为分界点分为左右两段来判定。
2．特殊位置法因电流所受安培力的方向是垂直于电流和磁场所决定的平面的，虽然电流与磁场之间夹角不同时电流所受安培力大小不同，但所受安培力的方向是不变的(要求电流从平行于磁场的位置转过的角度不超过180。)。故可通过转动通电导线到某个便于分析的特殊位置，然后判定其所受安培力的方向，从而确定其运动方向。如在上图甲中，初始位置磁场在平行于电流方向上的分量对电流无作用力，但一旦离开初始位置，此磁场分量就会对电流产生作用力，如上图乙所示。但此分量对电流在转动过程中作用力的方向不方便判定．可将此导线转过90。，此时电流方向与该磁场分量方向垂直，用左手定则很容易判定出受力方向，如上图丙所示，3．等效法
(1)从磁体或电流角度等效
环形电流可以等效成小磁针，通电螺线管可以等效成条形磁铁或多个环形电流，反过来等效也成立。将环形电流与小磁针相互等效时，它们的位置关系可以认为是小磁针位于环形电流的中心处，N、S极连线与环面垂直，且N、S极与电流方向遵从安培定则。如在图中，两通电圆环同心，所在平面垂直，要判定可自南转动的圆环，I2的运动情况，可将其等效为一小磁
针。
(2)从磁感线分布情况的角度等效
根据要判定的电流或磁体所在处的磁感线分布，将其所在处的磁场等效为某一能够在该处产生类似磁场的场源电流或磁体，然后再用电流之间或磁体之间相互作用的规律来判定。如在图中，导线AB所在处的磁感线分布与位于其下方与纸面垂直的通电直导线在该处产生的磁感线类似(注意是类似而不是相同)，所以可以将蹄形磁铁等效为一通电直导线进而进行判定。
4．结论法
当两电流之间或两等效电流之间发生相互作用时，可利用电流之间相互作用的规律直接判定，只是同前所述，此法应慎用。
(1)两平行直线电流在相互作用过程中，无转动趋势，同向电流互相吸引，反向电流互相排斥；
(2)两不平行的直线电流互相作用时，有转到平行且电流方向相同的趋势。
5．转换研究对象法
定性分析磁体在电流磁场作用下如何运动的问题，可先分析电流在磁体磁场中所受的安培力，然后由牛顿第三定律，确定磁体所受电流磁场的作用力，从而确定磁体所受的合力及运动方向。如在图中要判定磁铁所受电流的作用力，可以分析磁铁对
电流的作用力。
?
?
安培力作用下力学问题的解决方法:
?
由于安培力的方向总是垂直于电流方向与磁场方向决定的平面，即F一定垂直于B 和I，但B和I不一定垂直。因此涉及安培力的问题常呈现于三维空间中，要解决这类问题，需从合适的方位将立体图改画为二维平面图，再通过受力分析及运动情况分析，结合平衡条件或牛顿运动定律解题。
?
? 通电导线在安培力作用下运动方向的判定方法: ? 要判定通电导线在安培力作用下的运动，首先必须清楚导线所在位置磁场的分布情况，然后才能结合左手定则准确判定导线的受力情况，进而确定导线的运动方向。 常用的方法如下：1．电流元法 (1)同一磁场中的弯曲导线 把整段弯曲导线分为多段直线电流元，先用左手定则判定每段电流元受力的方向，然后判定整段导线所受合力的方向,从而确定导线的运动方向，如在图中，要判定导线框abcd的受力可将其分为四段来判定，若将导线框换作导线环时，可将其分为多段直线电流元。 (2)不同磁场区域中的直线电流当直导线处于不同的磁场区域中时，可根据导线本身 所处的物理情景，将导线适当分段处理，如图甲中，要判定可自由运动的通电直导线AB在蹄形磁铁作用下的运动情况时，以蹄形磁铁的中轴线OO’为界，直导线在OO’两侧所处的磁场截然不同，则可将AB以OO’为分界点分为左右两段来判定。
2．特殊位置法因电流所受安培力的方向是垂直于电流和磁场所决定的平面的，虽然电流与磁场之间夹角不同时电流所受安培力大小不同，但所受安培力的方向是不变的(要求电流从平行于磁场的位置转过的角度不超过180。)。故可通过转动通电导线到某个便于分析的特殊位置，然后判定其所受安培力的方向，从而确定其运动方向。如在上图甲中，初始位置磁场在平行于电流方向上的分量对电流无作用力，但一旦离开初始位置，此磁场分量就会对电流产生作用力，如上图乙所示。但此分量对电流在转动过程中作用力的方向不方便判定．可将此导线转过90。，此时电流方向与该磁场分量方向垂直，用左手定则很容易判定出受力方向，如上图丙所示，3．等效法 (1)从磁体或电流角度等效 环形电流可以等效成小磁针，通电螺线管可以等效成条形磁铁或多个环形电流，反过来等效也成立。将环形电流与小磁针相互等效时，它们的位置关系可以认为是小磁针位于环形电流的中心处，N、S极连线与环面垂直，且N、S极与电流方向遵从安培定则。如在图中，两通电圆环同心，所在平面垂直，要判定可自南转动的圆环，I2的运动情况，可将其等效为一小磁
《磁场对通电导线的作用力》教学设计 【教材分析】 本节知识是以第一、二节磁场和磁感应强度为基础，并综合运用第三节磁感线的根念，对磁场的力的性质做进一步深入的研究探讨。磁场对通电导线的力的作用不仅与磁感应强度的方向有关，而且与导线中的电流方向有关，如何更清楚地阐明磁场、电流和力三者的空间位置关关系，是理解安培力的矢量性的关键。同时，这节知识的正确理解也为后面的洛仑兹力的有关知识理解打下坚实的基础。 【教学目标】 （一）知识与技能 （1）理解磁感应强度的定义及其物理意义； （2）知道什么是安培力，会推导安培力公式F=BIL sinθ。 能够利用安培力公式和磁感应强度的定义式进行计算； （3）知道磁感线和磁感应强度的关系，知道匀强磁场的特点； （4）熟练应用左手定则判断安培力的方向。 （二）过程与方法 （1）通过观察演示实验，培养学生的观察理解、空间想象能力。 (2) 通过演示实验归纳、总结安培力的方向与电流、磁场方向的关系——左手定则。 （三）情感、态度与价值观 （1）、渗透物理学方法的教育，体会实验在物理学发展中的作用和用比值定义物理量的方法。 （2）、通过一般情况下安培力的公式F=BIL以及F=BIL sinθ使学生形成认识事物规律要抓住一般性的科学方法。 【教学重难点】 教学重点：安培力的大小计算和方向的判定。 教学难点：左手定则 【教学思路】 通过观察演示实验，培养学生的观察理解、空间想象能力。与电场一节对比学习，培养学生类比、推理能力。磁感应强度是描述磁场性质的物理量，其概念的建立是本节的重点和难点。对于安培力的方向的阐述，着重阐明线线关系和线面关系。
教学方法： -实验观察法、 逻辑推理法、讲解法 【教学器材】 蹄形磁铁多个、水平平行裸 铜线导轨，带夹导线三根，、 电源、开关、铁架台、投影 片，多媒体辅助教学设备【教学过程】 ◆新课导入 （一）复习提问： （1）什么是磁场？ 通电直导线周围的磁场有什么特点？ 环形电流周转的磁场有什么特点？ （2）画出以下几种磁场的磁感线的分布： （二）引入 通过第二节的学习，我们已经初步了解磁场对通电导线的作用力。安培在这方面的研究做出了杰出的贡献，为了纪念他，人们把通电导线在磁场中所受的作用力叫做安培力。这节课我们对安培力作进一步的讨论。 ◆新课展示： 1、安培力的大小 演示实验：
第2节磁场对通电导线的作用---安培力 一、教学目标 1、知识与技能 知道什么是安培力；知道安培力与哪些因素有关；掌握安培力的计算公式，会计算匀强磁场中安培力的大小；会用左手定则判断安培力的方向。 2、过程与方法 用控制变量法探究安培力与哪些因素有关的过程，以及如何确定安培力方向的探究过程。认识科学探究的意义。 3、情感态度与价值观 培养学生的观察能力、分析综合能力；认识安培力的应用给我们的生活带来的影响；通过分组探究安培力的大小与哪些因素有关，培养团结协作的团队精神。 二、教学重难点 1、重点：使学生掌握电流在匀强磁场中所受安培力大小的决定因素、计算公式以及安培力方向的判定；使学生熟练的利用三维视图来分析磁场、电流以及安培力之间的关系。 2、难点：掌握匀强磁场中安培力的计算方法，并能熟练地运用左手定则判断通电导线受到的安培力的方向。 三、教学方法 实验探究；师生讨论；生生讨论；讲授法。 四、教学用具 马蹄形磁铁；铜棒；导线；干电池；铁架台；开关；PPT课件；FLASH动画等。 五、教学过程 步骤教师行为学生行为设计意图 课堂准备1、准备课件 2、教学仪器： 干电池2节、滑动变阻器、开 关、导线若干、蹄形磁铁、铝 箔、铁架台、导体棒 提前预习 为了让学生更好地 掌握新课知识。达 到深刻理解磁场对 通电导线的作用力 新课引入师：[设疑]前面学习了电场和 磁场，电和磁之间是否存在着 某种内在联系？ [flash演示]奥斯特实验 [提问] 小磁针的偏转说明了什么？ 观看并思考问题激发学生学习本堂 课知识的热情。
新课引入 [分析与讨论] 小磁针在磁场中受磁场力的 作用才会发生偏转，实验结果 说明，不仅磁铁能产生磁场， 电流也能产生磁场。通电导线 通过周围产生的磁场对磁体 有力的作用（电流→磁场→磁 体）。那根据牛顿第三定律可 知，磁体通过周围的磁场对通 电导线也应该有力的作用（磁 体→磁场→电流？）。下面我 们就用一个迷你小实验来探 究一下磁场对通电导线是否 也有力的作用呢？ [板书] 学生回答：不仅磁铁能产生 磁场，电流也能产生磁场。 引导学生进入新课 学习 新课教学一、探究磁场对电流的作用 1、安培力
《磁场对通电导体的作用力》习题 1、关于通电导线所受安培力F的方向，磁场B的方向和电流I的方向之间的关系，下列说法正确的是( ) A、F、 B、I三者必须保持相互垂直 B、F必须垂直B、I，但B、I可以不相互垂直 C、B必须垂直F、I，但F、I可以不相互垂直 D、I必须垂直F、B，但F、B可以不相互垂直 2、通电矩形线框abcd与长直通电导线MN在同一平面内，如图所示，ab边与MN平行.关于MN的磁场对线框的作用力，下列说法正确的是( ) A、线框有两条边所受的安培力方向相同 B、线框有两条边所受的安培力大小相等 C、线框所受的安培力的合力方向向左 D、线框所受的安培力的合力方向向右 3、在地球赤道上空，沿东西方向水平放置一根通以由西向东的直线电流，则此导线（） A、受到竖直向上的安培力 B、受到竖直向下的安培力 C、受到由南向北的安培力 D、受到由西向东的安培力 4、关于通电导线在磁场中所受的安培力，下列说法正确的是( ) A、安培力的方向就是该处的磁场方向 B、安培力的方向一定垂直于磁感线和通电导线所在的平面 C、若通电导线所受的安培力为零.则该处的磁感应强度为零 D、对给定的通电导线在磁场中某处各种取向中，以导线垂直于磁场时所受的安培力最大 5、如下图所示，在匀强磁场中放有下列各种形状的通电导线，电流强度为I，磁感应强度为B，求各导线所受到的安培力。 FA＝_______ FB＝_______ FC＝_______ FD＝_______ FE＝_______
6、如图所示，长为L的导线AB放在相互平行的金属导轨上， 导轨宽度为d，通过的电流为I，垂直于纸面的匀强磁场的磁感应强 度为B，则AB所受的磁场力的大小为（） A、BIL B、BIdcosθ C、BId/sinθ D、BIdsinθ 7、如图所示，在垂直纸面向里的匀强磁场中，有一段弯成直 角的金属导线abc，且ab=bc=L0，通有电流I，磁场的磁感应强度为B，若要使该导线静止不动，在b点应该施加一个力F0，则F0的方向为________；B的大小为________。 感谢您的阅读，祝您生活愉快。
人教版物理选修1-1第二章第三节磁场对通电导线的作用同步训练A卷（新版）姓名:________ 班级:________ 成绩:________ 一、选择题（共15小题） (共15题；共31分) 1. （2分）关于通电直导线在匀强磁场中所受的安培力，下列说法正确的是（） A . 安培力的方向可以不垂直于直导线 B . 安培力的方向总是垂直于磁场的方向 C . 安培力的大小与通电直导线和磁场方向的夹角无关 D . 将直导线从中点折成直角，安培力的大小一定变为原来的一半 【考点】 2. （2分）(2020·日照模拟) 如图所示，用电阻率为ρ、横截面积为S、粗细均匀的电阻丝折成平面梯形框架，ab、cd边均与ad边成60°角，ab＝bc＝cd＝L．框架与一电动势为E、内阻忽略不计的电源相连接。垂直于竖直框架平面有磁感应强度大小为B、方向水平向里的匀强磁场，则框架受到安培力的合力的大小和方向为（） A . ，竖直向上 B . ，竖直向上 C . ，竖直向下 D . ，竖直向下 【考点】
3. （2分） (2020高二上·常州月考) 一质量 m、电荷量的﹣q 圆环，套在与水平面成θ角的足够长的粗糙细杆上，圆环的直径略大于杆的直径，细杆处于磁感应强度为 B 的匀强磁场中。现给圆环一沿杆左上方方向的初速度 v0 ，（取为初速度 v0 正方向）以后的运动过程中圆环运动的速度图像不可能是（） A . B . C . D . 【考点】
4. （2分） (2020高二上·台州月考) 四川省稻城县海子山的“高海拔宇宙线观测站” ，是世界上海拔最高、规模最大、灵敏度最强的宇宙射线探测装置。假设来自宇宙的质子流沿着与地球表面垂直的方向射向这个观测站，由于地磁场的作用(忽略其他阻力的影响)，粒子到达该观测站时将（） A . 竖直向下沿直线射向观测站 B . 与竖直方向稍偏东一些射向观测站 C . 与竖直方向稍偏南一些射向观测站 D . 与竖直方向稍偏西一些射向观测站 【考点】 5. （2分） (2018高二上·固阳期中) 下列说法正确的是（） A . 在匀强电场中，电势降低的方向就是电场强度的方向 B . 根据公式U=Ed可知，匀强电场中任意两点间的电势差与这两点的距离成正比 C . 安培力的方向总是垂直于磁场的方向 D . 一小段通电直导线放在磁场中某处不受磁场力作用，则该处的磁感应强度一定为零 【考点】 6. （2分） (2018高二上·鄂尔多斯月考) 在绝缘圆柱体上a、b两位置固定两个金属圆环，当两环通有如图所示电流时， b处金属圆环受到的安培力为F1；若将b处金属圆环平移到c处，它受到的安培力为F2 ．今保持b处金属圆环位置不变，在位置c再放置一个同样的金属圆环，并通有与a处金属圆环同向、大小为I2的电流，则在a位置的金属圆环受到的安培力（）
磁场对通电导体的作用（提高） 一、目标与策略 明确学习目标及主要的学习方法是提高学习效率的首要条件，要做到心中有数！ 学习目标： ●掌握左手定则，理解电流的方向以及磁场对电流的作用力方向三者之间的关系。 ●掌握安培力的计算，能够理解一些安培力作用的现象和应用，能够熟练地计算通电直导体在匀强磁场中受到的安培 力。 ●知道磁电式电表的基本构造以及运用它测量电流大小和方向的基本原理。 重点难点： ●对磁场方向、电流方向和安培力的方向三者关系的理解和运用。 ●安培力大小的计算及应用。 学习策略： ●建立空间位置关系、形成物理图景，是正确理解磁场方向、电流方向和安培力的方向三者关系的重要方法。 ●安培力和力学中的力及电场力一样，同样遵循力学中的有关规律，如遵循力的平行四边形定则，遵循牛顿定律等。 在求解有关问题时思路仍是力学中常用的规律和方法。 二、学习与应用 “凡事预则立，不预则废”。科学地预习才能使我们上课听讲更有目的性和针对性。我们要在预习的基础上，认真听讲，做到眼睛看、耳朵听、心里想、手上记。 知识回顾——复习 学习新知识之前，看看你的知识贮备过关了吗？ 回忆磁场的基本知识，回答下列问题： （一）在磁感应强度的定义中对导体在磁场中受到的力F有什么要求？ （二）通电导线在磁场中受力大小与什么因素有关？ 知识要点——预习和课堂学习 认真阅读、理解教材，尝试把下列知识要点内容补充完整，带着自己预习的疑惑认真听课学习。请在虚线部分填写预习内容，在实线部分填写课堂学习内容。课堂笔记或者其它补 充填在右栏。
要点一、对安培力的理解 1.安培力 通电导线在 中受到的力称为安培力。 2.安培力的方向 在解决有关磁场对电流的作用的问题时，能否正确判断安培力的方向是解决问题的 关键，在判定安培力的方向时要注意以下三点： （1） 安培力的方向总是既与磁场方向_______，又与电流方向______，也就是说 安培力的方向总是垂直于________．因此，在判断时首先确定磁场和电流所确定的平面， 从而判断出安培力的方向在哪一条直线上，然后再根据左手定则判断出安培力 的具体方向． （2）当电流方向跟磁场方向不垂直时，安培力的方向仍垂直电流和磁场所决定的平 面，所以仍可用左手定则来判断安培力的方向，只是磁感线不再垂直穿过手心． （3）注意区别安培力的方向和电场力的方向与场的方向的关系．安培力的方向与磁 场的方向垂直，而电场力的方向与电场的方向平行．现把安培力和电场力做如下比较： 内容 力 项目 电场力 安培力 研究对象 点电荷 电流元 受力特点 正电荷受力方向，与_____相同，沿电场线____方向，与负电荷受力方向______ 安培力方向与磁场方向和电流方向都______ 判断方法 结合电场方向和电荷正、负判断 用____手定则判断 注意：若已知B 、I 方向，则由左手定则得F 安的方向被唯一确定；但若已知B （或I ）、F 安的方向，由于B 只要穿过手心即可，则I （或B ）的方向不唯一． 3．安培力的大小 （1）计算公式：F _______= （2）对公式的理解：公式F BILsin =θ可理解为F (Bsin ) IL =θ，此时 Bsin θ为B 沿垂直I 方向上的分量，也可理解为F BI(Lsin )=θ，此时Lsin θ为L 沿垂直B 的方向上的投影长度，也叫“有效长度”，公式中的一是B 和I 方向问的夹角． 注意： ①若导线是弯曲的，此时公式F BILsin =θ中的L 并不是导线的总长度，而应是 弯曲导线的“有效长度”．它等于连接导线两端点直线的长度（如图所示），相应的电流方 向沿两端点连线由始端流向末端．
9.2安培力作用下导体的平衡、运动和功能问题 考点一: 安培力作用下物体的平衡 1.(多选)如图，在匀强磁场B的区域中有一光滑斜面体，在斜面体上放了一根长为L，质量为m的导线，当通以垂直纸面向里的电流I后，导线恰能保持静止，则磁感应强度B必须满足()【B的最小值和方向】A．B＝mgsin θIL，方向垂直纸面向外 B．B＝mgcos θIL，方向水平向左 C．B＝mgtan θIL，方向竖直向下 D．B＝mgIL，方向水平向左 2.如图所示，金属棒MN两端由等长的轻质细线水平悬挂，处于竖直向上的匀强磁场中，棒中通以由M向N 的电流，平衡时两悬线与竖直方向夹角均为θ，如果仅改变下列某一个条件，θ角的相应变化情况是() A．棒中的电流变大，θ角变大 B．两悬线等长变短，θ角变小 C．金属棒质量变大，θ角变大 D．磁感应强度变大，θ角变小 3.(多选)如图所示，一根长为L的直导体棒中通以大小为I的电流，静止放在导轨上，垂直于导体棒的匀强磁场的磁感应强度为B，B的方向与竖直方向成θ角。下列说法中正确的是() A．导体棒受到磁场力大小为BLI sin θ B．导体棒对导轨压力大小为mg－BIL sin θ C．导体棒受到导轨摩擦力为μ(mg－BIL sin θ) D．导体棒受到导轨摩擦力为BLI cos θ 4．如图所示，一质量为m的导体棒MN两端分别放在两个固定的光滑圆形导轨上，两导轨平行且间距为L，导轨处在竖直方向的匀强磁场中，当导体棒中通一自右向左的电流I时，导体棒静止在与竖直方向成37°角 的导轨上，取sin 37°＝0.6，cos 37°＝0.8，求： (1)磁场的磁感应强度B； (2)每个圆导轨对导体棒的支持力大小F N. 5.(多选)位于同一水平面上的两根平行导轨，放置在斜向左上方、与水平面成60°角且范围足够大的匀强磁场中，剖面图如图所示，一根通有方向如图所示的恒定电流的金属棒正在导轨上向右做匀速运动，在匀强磁场沿顺时针缓慢转过30°的过程中，金属棒始终保持匀速运动，则磁感应强度B的大小变化可能是() A．始终变大B．始终变小C．先变大后变小D．先变小后变大
磁场对通电导体的作用力 编稿：xxx 审稿：xxx 【学习目标】 1．掌握左手定则，理解电流的方向以及磁场对电流的作用力方向三者之间的关系。 2．掌握安培力的计算，能够理解一些安培力作用的现象和应用，能够熟练地计算通电直导体在匀强磁场中受到的安培力。 3．知道磁电式电表的基本构造以及运用它测量电流大小和方向的基本原理。 【要点梳理】 要点一、对安培力的理解 要点诠释： 1．安培力是磁场对电流的作用力，是一种性质力，其作用点可等效在导体的几何中心． 2．安培力的方向 在解决有关磁场对电流的作用的问题时，能否正确判断安培力的方向是解决问题的关键，在判定安培力的方向时要注意以下三点： （1）安培力的方向总是既与磁场方向垂直，又与电流方向垂直，也就是说安培力的方向总是垂直于磁场和电流所决定的平面．因此，在判断时首先确定磁场和电流所确定的平面，从而判断出安培力的方向在哪一条直线上，然后再根据左手定则判断出安培力的具体方向． （2）当电流方向跟磁场方向不垂直时，安培力的方向仍垂直电流和磁场所决定的平面，所以仍可用左手定则来判断安培力的方向，只是磁感线不再垂直穿过手心． （3）注意区别安培力的方向和电场力的方向与场的方向的关系．安培力的方向与磁场的方向垂直， 内容 力 项目 电场力 安培力 研究对象 点电荷 电流元 受力特点 正电荷受力方向，与电场方向相同，沿电场线切线方向，与负电荷受力方向相反 安培力方向与磁场方向和电流方向都垂直 判断方法 结合电场方向和电荷正、负判断 用左手定则判断 安安于B 只要穿过手心即可，则I （或B ）的方向不唯一． 3．安培力的大小 （1）计算公式：F BILsin =θ （2）对公式的理解：公式F BILsin =θ可理解为F (Bsin )IL =θ，此时Bsin θ为B 沿垂直I 方向上的分量，也可理解为F BI(Lsin )=θ，此时Lsin θ为L 沿垂直B 的方向上的投影长度，也叫“有效长度”，公式中的θ是B 和I 方向间的夹角． 注意： ①若导线是弯曲的，此时公式F BILsin =θ中的L 并不是导线的总长度，而应是弯曲导线的“有效长度”．它等于连接导线两端点直线的长度（如图所示），相应的电流方向沿两端点连线由始端流向末端． ②安培力公式一般用于匀强磁场．在非匀强磁场中很短的导体也可使用，此时B 的大小和方向与导体所在处的B 的大小和方向相同．若在非匀强磁场中，导体较长，可将导体分成若干小段，求出各段受到的
！ 《新课标》高二物理（人教版）第二章磁场 第四讲通电导线在磁场中受到的力（一） 1．磁场对电流的作用力，称为安培力．安培力方向的判定用左手定则：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一平面内；让磁感线从掌心进入，并使四指指向电流的方向，这时大拇指所指的方向就是通电导线在磁场中所受安培力的方向． 2．通电导线在磁场中所受安培力的大小与磁感应强度大小、电流大小、导线长度、 以及电流I与B的夹角有关，当通电导线与磁感线垂直时，即电流方向与磁感 线方向垂直时，所受的安培力最大F＝ILB 。当通电导线与磁感线不垂直时，如 图所示，电流方向与磁感线方向成θ角，通电导线所受的安培力为F＝IBLsin_θ。 ) 当通电导线与磁感线平行时，所受安培力为0 。 3．磁电式电流表：主要构件有蹄形磁铁、圆柱形铁芯、铝框、线圈、转轴、螺旋弹簧、指针、接线柱．其工作原理为：当电流通过线圈时，导线受到安培力的作用．由左手定则可以判断，线圈左右两边所受的安培力方向相反，所以架在轴上的线圈就要转动．线圈转动时，螺旋弹簧变形，反抗线圈的转动，电流越大，安培力就越大，线圈偏转的角度越大，所以从线圈偏转的角度就能判断通过的电流大小；线圈中的电流方向改变时，安培力的方向随之改变，指针的偏转方向也随之改变． 1．画出图中导线棒ab所受的磁场力方向 图3 答案ab棒所受的磁场力方向如下图所示． ： 2．将长度为20 cm，通有0.1 A电流的直导线放入一匀强磁场中，电流与磁场的方向如图所示，已知磁感应强度大小为1 T，试求出下列各图中导线所受安培力的大小和方向． 解析：由左手定则和安培力的计算公式得：(1)因导线与磁感线平行，所以导线所受安培力为零；(2)由左手定则知：安培力方向垂直导线水平向右，大小F2＝BIL＝1×× N＝ N；(3)安培力的方向在纸面内垂直导线斜向上，大小F3＝BIL＝ N. 3．把一小段通电直导线放入磁场中，导线受到安培力的作用，关于安培力的方向，下列说法中正确的是 ( D ) A．安培力的方向一定跟磁感应强度的方向相同 ( B．安培力的方向一定跟磁感应强度的方向垂直，但不一定跟电流方向垂直 C．安培力的方向一定跟电流方向垂直，但不一定跟磁感应强度方向垂直 D．安培力的方向既跟磁感应强度方向垂直，又跟电流方向垂直 4．关于通电导线所受安培力F的方向，磁感应强度B的方向和电流I的方向之间的关系，下列说法正确的是 ( B )
安培力的应用（第2课时） 教学目标：理解安培力作用下导体棒的平衡与加速问题 教学过程 学生阅读阅读学案导读导思内容并完成相应导练（课前预习） 教师强调（5分钟） 安培力作用下物体的平衡和运动是常见的一类题型，体现了学科内知识的综合应用及知识的迁移能力，在解决这类问题时应把握以下几点A、因为电流所受安培力的方向既跟磁场方向垂直又跟电流方向垂直，所以安培力的方向总是垂直于磁感线和通电导线所决定的平面。一般也是先根据立体图画出侧视截面图，将抽象的空间受力分析转移到纸面上进行，一般是画出与导体棒垂直的平面，将题中的角度、电流的方向、磁场的方向标注在图上，然后进行安培力的大小和方向的确定，再根据共点力平衡的条件列出平衡方程求解或根据牛顿运动定律列方程。 B、注意正确的受力分析顺序，先重力，然后安培力，最后是弹力和摩擦力，因为弹力和摩擦力是被动力，力的有无和方向与其它力有关。对于滑动摩擦力它的大小和正压力有关，， 对于平衡问题中有静摩擦力的情况下，要把握住静摩擦的大小，方向随安培力变化而变化的特点，并能从动态分析中找出静摩擦力转折的临界点（如：最大值、零值、方向变化点）。 简单的说，通电导体在磁场、重力场中的平衡与加速运动问题的处理方法和力学问题一样，无非是多了一个安培力。 课堂练习 例1，教师讲解 例1：在倾角为α的光滑斜面上置一通有电流I、长为L、质量为m的导体棒，如图所示. (1)欲使棒静止在斜面上，外加匀强磁场的磁感应强度B的最小值和方向； (2)欲使棒静止在斜面上且对斜面无压力，外加匀强磁场的磁感应强度的大小和方向；
(3)若使棒静止在斜面上且要求B垂直于L，可外加磁场的方向范围. 【解析】此题属于电磁学和静力学的综合题，研究对象为通电导体棒，所受的力有重力mg、弹力F N、安培力F，属于三个共点力平衡问题. 棒受到的重力mg，方向竖直向下，弹力垂直于斜面，大小随安培力的变化而变化；安培力始终与磁场方向及电流方向垂直，大小随磁场方向不同而变. (1)由平衡条件可知：斜面的弹力和安培力的合力必与重力mg等大、反向，故当安培力与弹力方向垂直即沿斜面向上时，安培力大小最小，由平衡条件知B＝，所以，由左手定则可知B的方向应垂直于斜面向上.
磁场对通电导体的作用力
磁场对通电导体的作用力 【学习目标】 1．掌握左手定则，理解电流的方向以及磁场对电流的作用力方向三者之间的关系。 2．掌握安培力的计算，能够理解一些安培力作用的现象和应用，能够熟练地计算通电直导体在匀强磁场中受到的安培力。 3．知道磁电式电表的基本构造以及运用它测量电流大小和方向的基本原理。 【要点梳理】 要点一、对安培力的理解 要点诠释： 1．安培力是磁场对电流的作用力，是一种性质力，其作用点可等效在导体的几何中心． 2．安培力的方向 在解决有关磁场对电流的作用的问题时，能否正确判断安培力的方向是解决问题的关键，在判定安培力的方向时要注意以下三点： （1）安培力的方向总是既与磁场方向垂直，又与电流方向垂直，也就是说安培力的方向总是垂直于磁场
和电流所决定的平面．因此，在判断时首先确定磁场和电流所确定的平面，从而判断出安培力的方向在哪一条直线上，然后再根据左手定则判断出安培力的具体方向．（2）当电流方向跟磁场方向不垂直时，安培力的方向仍垂直电流和磁场所决定的平面，所以仍可用左手定则来判断安培力的方向，只是磁感线不再垂直穿过手心． （3）注意区别安培力的方向和电场力的方向与场的方向的关系．安培力的方向与磁场的方向垂直，而电场力的方向与电场的方向平行．现把安培力和电场力做如下比较： 内容 力 项目 电场力安培力研究对象点电荷电流元 受力特点正电荷受力方向，与电 场方向相同，沿电场线 切线方向，与负电荷受 力方向相反安培力方向与磁场方向和电流方向都垂直 判断方法结合电场方向和电荷 正、负判断用左手定则判断 注意：若已知B、I方向，则由左手定则得F 安 的方
第十四章磁现象 第五节磁场对通电导线的作用力 一、教学背景分析 本节内容是本章的难点，学生虽然已初步学习了一些有关磁现象的基本概念和电流磁效应的知识，这些知识及规律几乎都是学生由实验概括得出的，但本节课对学生来说仍然很陌生，所以实验的设计尤其重要。国家课程标准中要求：通过实验，了解通电螺线管在磁场中会受到力的作用，力的方向与电流及磁场方向都有关系。所以本节课在设计上有一个最基本的原则，就是要用实验研究问题，得出结论。比如开头可以从奥斯特实验进行引入，培养学生的逆向思维能力。在讲到动圈式扬声器和耳机的时候，可以让学生亲自动手，研究它的工作原理，这样可以做到学用结合，提高学习效率。总体来说，本节课是本着培养学生的思维、锻炼学生的动手能力这个思想进行教学设计的。 二、教学目标 1.经历磁场对通电导线作用力的探究过程，体会控制实验条件的方法。知道磁场对通电导线有力的作用。知道磁场对通电导线作用力的方向与通电导线的电流方向、磁场方向有关。 2.了解动圈式扬声器和耳机的构造与原理。 3.运用磁场对通电导线的作用力分析有关物理现象，养成物理知识与实际相联系的习惯。 三、教学重点和难点 教学重点：通过实验知道磁场对通电导线有力的作用，力的方向与电流的方向、磁感线的方向有关。 通电导线在磁场中运动学生很容易理解，由运动转化到受力情况的分析学生不一定能总结到位，教师要引导学生运动状态的变化本质是力的作用，从而进一步分析设计实验，研究通电导线在磁场中受力的方向和哪些因素有关。 教学难点：左手定则及培养学生会从实验现象中总结规律。
观察实验现象很容易，通过现象分析其本质，然后总结成文字将其记录下来， 这些对学生都是一个考验。从实验现象中把抽象的磁场方向、电流方向、受力方 向三者的关系升华为形象的左手定则，对学生来说难度都很大。可以通过形象化 的方法，如用插木棍的方法将左手定则具体化，形象化。 四、教学过程 1.教学引入 复习奥斯特实验，通过小磁针的偏转，知道通电导线对它周围的磁体有力的 作用，反过来，磁体对通电导线有没有力的作用？ 2.“知识点”教学 设计实验方案，教师提供器材（通电导体、蹄形磁体、 平行导轨），由一个学生上台演示，发现通电导体运动， 分析运动状态改变说明受到了力的作用，从而得出磁场 对通电导线有力的作用。 探究磁场对通电导线作用力的方向相关的因素，根 图14-5-1 据实验现象得出规律。 学生在猜想的时候要有依据。教师在学生思考的基础上加以肯定，并鼓励学 生上台操作实验进行共同探究。 ●设计实验 磁场方向不变，改变电流方向，观察通电直导线向哪个方向运动； 电流方向不变，改变磁场方向，观察通电直导线向哪个方向运动； 同时改变电流方向、磁场方向，观察通电直导线向哪个方向运动。 ●设计记录表格 根据记录的实验现象，分析现象，总结磁场对通电导线作用力的方向跟通电导线电流方向和磁场方向有关。
目录 一、【教材分析】 (2) 二、【学生分析】 (2) 三、【教学目标】 (3) 五、【教学策略设计】 (4) 六、【教学资源】 (5) 七、【教学流程】 (6) 八、【设计思路】 (7) 九、【创新之处】 (8) 十、【教学反思】 (9) 十一、【教学过程】 (9) 【附录】人教版高中物理选修1-1第二章第三节 (15)
《磁场对通电导线的作用》教学设计【课题】磁场对通电导线的作用 【教学时间】45分钟 【教学对象】高中二年级学生 【教材】人教版高中物理选修1-1第二章第三节 一、【教材分析】 本节内容选自人教版高中物理选修1-1第二章第三节的内容，考虑到安培力和磁感应强度密切相关，教材将安培力和磁感应强度归为一节。磁感应强度在磁场一章乃至整个电磁学均占据重要地位，该内容既是对前面“电流的磁场”的扩展，也为后面学习“磁场对运动电荷的作用”做好铺垫。教材设置了多种实验探究,激发学生思考，探究物理规律，并通过实例分析让学生认识生活中常见现象和科学技术，学会应用物理知识解决实际问题，体现了从“生活走向物理，物理走向社会”的新课程理念。 二、【学生分析】 1、学生的知识基础：通过前面的学习，学生已经学习了电场、电流 的磁场等基础知识，知道关于场的研究方法。 2、学生的心理特点：学生具有较强的直观感性思维，对物理实验操 作有极大兴趣，而且有强烈的探究欲望及浓厚的学习情趣和兴趣。
3、学生的认知困难：学生在八年级学习过电动机概念，但对电动机 的转动原理还不够了解，对探究方法和环节把握也不够成熟，并且学生的思维处于从形象思维向抽象思维的过渡阶段，因此在教学中需要丰富的感性认识为依托，加强直观性和形象性，以便学生理解。在教学中，教师可以为学生呈现出生动直观的实验现象，列举学生熟悉的生活实例，通过多媒体展示有关现象，以便更好的帮助学生理解所学知识。 三、【教学目标】 1、知识与技能 （1）掌握安培力概念，并通过实验探究得出安培力的计算公式和磁感应强度的定义。 （2）了解安培力的原理在生活中的应用。 2、过程与方法 （1）通过实验演示，培养学生总结归纳的能力。 （2）经历探究学习的过程，学习了类比分析的思维方法。 3、情感态度与价值观 （1）通过探究学习使学生体验到探究自然规律的艰辛与喜悦。 （2）了解科学的发现需要勤奋努力，还需要严谨的科学态度。 （3）培养学生用物理原理和研究方法解决实际问题的意识。四、【教学重点与难点】
磁场对通电导线的作用力四类主要题型 一．安培力大小和方向基础考察 1．关于通电导线所受安培力F 的方向，磁场B 的方向和电流I 的方向之间的关系，下列说法正确的是( ) A ．F 、 B 、I 三者必须保持相互垂直 B ．F 必须垂直B 、I ，但B 、I 可以不相互垂直 C ．B 必须垂直F 、I ，但F 、I 可以不相互垂直 D ．I 必须垂直F 、B ，但F 、B 可以不相互垂直 2．通电矩形线框abcd 与长直通电导线MN 在同一平面内，如图所示，ab 边与MN 平行．关于MN 的磁场对 线框的作用力，下列说法正确的是( BD ) A ．线框有两条边所受的安培力方向相同 B ．线框有两条边所受的安培力大小相等 C ．线框所受的安培力的合力方向向左 D ．线框所受的安培力的合力方向向右 3．在地球赤道上空，沿东西方向水平放置一根通以由西向东的直线电流，则此导线（ ） A ．受到竖直向上的安培力 B ．受到竖直向下的安培力 C ．受到由南向北的安培力 D ．受到由西向东的安培力 4.关于通电导线在磁场中所受的安培力，下列说法正确的是 ( ) A.安培力的方向就是该处的磁场方向 B.安培力的方向一定垂直于磁感线和通电导线所在的平面 C.若通电导线所受的安培力为零.则该处的磁感应强度为零 D.对给定的通电导线在磁场中某处各种取向中，以导线垂直于磁场时所受的安培力最大 5. 一段通电的直导线平行于匀强磁场放入磁场中，如图所示导线上电流由左向右流过．当导线以左端点为轴在竖直平面内转过90０ 的过程中，导线所受的安培力 （ ） A ．大小不变，方向也不变 B ．大小由零渐增大，方向随时改变 C ．大小由零渐增大，方向不变 D ．大小由最大渐减小到零，方向不变 6．在匀强磁场中，有一段5㎝的导线和磁场垂直，当导线通过的电流是1A 时，受磁场的 作用力是0.1N ，那么磁感应强度B= T ；现将导线长度增大为原来的3倍，通过电流减小为原来的一半，那么磁感应强度B= T ，导线受到的安培力F= N 。 二．有效长度的考察 1.如下图所示，在匀强磁场中放有下列各种形状的通电导线，电流强度为I ，磁感应强度为B ，求各导线所受到的安培力． F A ＝_______ F B ＝_______ F C ＝_______ F D ＝_______ F E ＝_______ 2.如图所示，长为L 的导线AB 放在相互平行的金属导轨上，导轨宽度为d ，通过的电流为I ，垂直于纸面的匀强磁场的磁感应强度为B ，则AB 所受的磁场力的大小为（ ） A ．BIL B ．BIdcos θ C ．BId/sin θ D ．BIdsin θ
专题24 安培力的求解及判定安培力作用下导体的运动问题 一：专题概述 安培力 (1)方向：根据左手定则判断。 F、B、I三者间方向关系：已知B、I的方向(B、I不平行时)，可用左手定则确定F的唯一方向．F⊥B，F ⊥I，则F垂直于B和I所构成的平面，但已知F和B的方向，不能唯一确定I的方向． (2)大小：由公式F＝BIL计算，且其中的L为导线在磁场中的有效长度。如弯曲通电导线的有效长度L等于连接两端点的直线的长度，相应的电流方向沿两端点连线由始端流向末端，如图所示。 二：典例精讲 1．安培力的计算 典例1：如图所示，由不同材料制成的直径AOB和半圆ACB组成的半圆形金属线框放置在磁感应强度大小为B的匀强磁场中，半圆的半径为R，线框平面与磁场方向(垂直于纸面向外)垂直，直径AOB沿水平方向。若通以图示方向的电流，从A端流入的电流大小为I，则线框受到的安培力( ) A．方向沿纸面向上，大小为0 B．方向沿纸面向上，大小为2BIR C．方向沿纸面向下，大小为BIR D．方向沿纸面向下，大小为2BIR 【答案】B 【解析】由题图可知，电流从A端流入，从B端流出，则有电流分别通过直导线AOB和半圆形导线ACB，假设通过直导线AOB和半圆形导线ACB的电流大小分别为I1、I2，则I1＋I2＝I。由左手定则可知，直导线AOB 受到的安培力沿纸面向上，大小为F1＝2BI1R；半圆形导线ACB受到的安培力可等效成通入电流大小为I2的直导线AOB受到的安培力，由左手定则可知，半圆形导线ACB受到的安培力沿纸面向上，大小为F2＝2BI2R，因此金属线框受到的安培力沿纸面向上，大小为F＝F1＋F2＝2BR(I1＋I2)＝2BIR。选项B正确。 2．利用结论法 典例2：一个可以自由运动的线圈L1和一个固定的线圈L2互相绝缘垂直放置，且两个线圈的圆心重合，如图所示．当两线圈中通以图示方向的电流时，从左向右看，线圈L1将( )． A．不动 B．顺时针转动 C．逆时针转动
典例1：磁场对通电导线的作用力 典例1：考察概念。下列关于通电直导线在磁场中受磁场力的说法中，正确的是[ ] A．导线所受磁场力的大小只跟磁场的强弱和电流的强弱有关 B．导线所受磁场力的方向可以用左手定则来判定 C．导线所受磁场力的方向跟导线中的电流方向、磁场方向都有关系 D．如果导线受到的磁场力为零，导线所在处的磁感应强度一定为零 E安培力的方向可以不垂直于直导线 F安培力的方向总是垂直于磁场的方向 G．安培力的大小与通电导线和磁场方向的夹角无关 H．将直导线从中折成直角，安培力的大小一定变为原来的一半 典例2：关于通电导线所受安培力F的方向，磁场B的方向和电流I的方向之间的关系，下列说法正确的是 A. F、B、I三者必须保持相互垂直 B. F必须垂直B、I，但B、I可以不相互垂直 C. B必须垂直F、I，但F、I可以不相互垂直 D. I必须垂直F、B，但F、B可以不相互垂直 典例3：下列各图中，表示磁场方向、电流方向及导线所受安培力方向的相互关系，其中正确的是（） A. B. C. D.
E.F G H 典例4：如图所示．一边长为L底边，BC的电阻R，是两腰AB、AC的电阻RAB、RAC 的两倍（RBC=2RAB=2RAC）的正三角形金属框放置在磁感应强度为B的匀强磁场中。若通以图示方向的电流．且已知从B端流人的总电流强度为I，则金属框受到的总磁场力的大小为 A．0B．BIL C．D．2 BIL 易错训练：如图所示，导线框中电流为I，导线框垂直于磁场放置，匀强磁场的磁感应强度为B，AB与CD相距为d，则MN所受安培力大小为（） A．F=BId B．F=BIdsinθC．F=BId/sinθ D ．F=BIdcosθ 二、安培力作用下的运动 常用方法：等效法、电流元法1、特殊值法2、推论法、转换研究对象法 典例1：如图所示，用绝缘细线悬挂一个导线框，导线框是由两同心半圆弧导线和直导线ab、cd（ab、cd在同一条水平直线上）连接而成的闭合回路，导线框中通有图示方

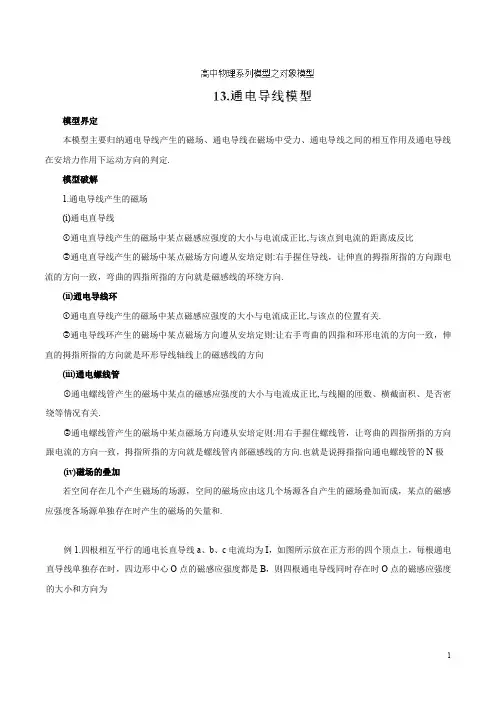

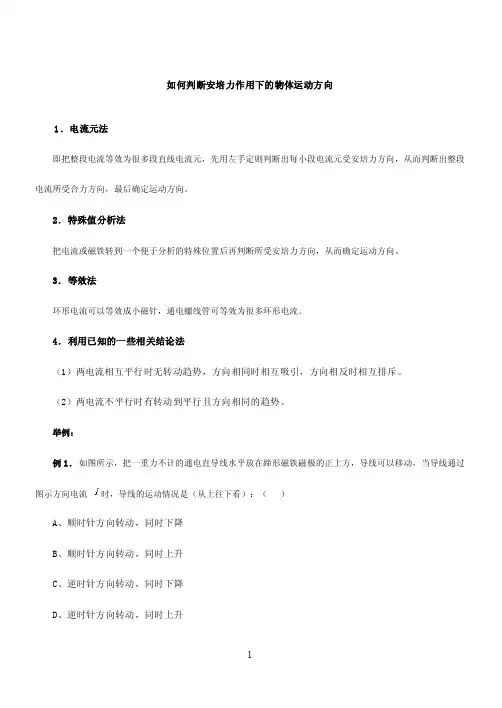

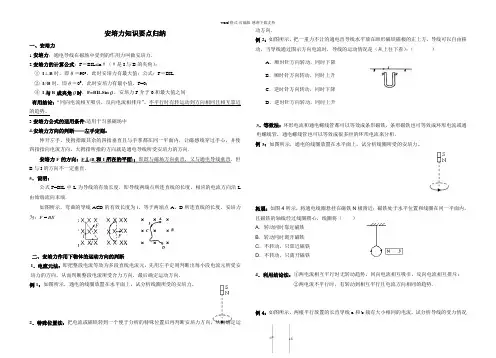

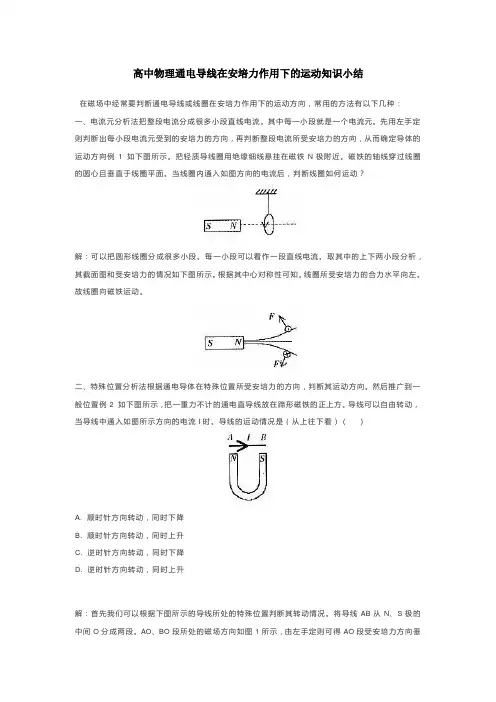

1．电流元法 即把整段电流等效为很多段直线电流元，先用左手定则判断出每小段电流元受安培力方向，从而判断出整段电流所受合力方向，最后确定运动方向。 2．特殊值分析法a 把电流或磁铁转到一个便于分析的特殊位置后再判断所受安培力方向，从而确定运动方向。 3．等效法 环形电流可以等效成小磁针，通电螺线管可等效为很多环形电流。 4．利用已知的一些相关结论法 （1）两电流相互平行时无转动趋势，方向相同时相互吸引，方向相反时相互排斥。 （2）两电流不平行时有转动到平行且方向相同的趋势。 举例： 例1．如图所示，把一重力不计的通电直导线水平放在蹄形磁铁磁极的正上方，导线可以移动，当导线通过图 示方向电流时，导线的运动情况是（从上往下看）：（） A、顺时针方向转动，同时下降 B、顺时针方向转动，同时上升 C、逆时针方向转动，同时下降 D、逆时针方向转动，同时上升 解析： （1）电流元法：把直线电流等效为、两段电流元，蹄形磁铁磁感线分布以及两段电流元受安培力方向如图所示，可见，导线将逆时针转动。 （2）特殊值法：用导线转过的特殊位置（如图中虚线位置）来分析，判得安培力方向向下，故导线在逆时针转动的同时向下运动，所以C正确。 例2．如图所示，把轻质导线圈用细线挂在磁铁极附近，磁铁的轴线穿过线圈的圆心且垂直于线圈的平面，当线圈内通过如图所示的电流时，线圈将怎样运动？ 解析： （1）等效法：把环形电流等效成图甲中所示的条形磁铁，可见两条形磁铁只是相互吸引而没有转动。 （2）利用已知的结论法：把条形磁铁等效成图乙中所示的环形电流，容易 得出线圈向磁铁移动。 对于安培力计算式的深层理解： 例1. 如图7，在匀强磁场中放有下列各种形状的通电导线，电流强度为I，磁感应强度为B，求各导线所受到的安培力。 图7
