数字图像处理实验报告

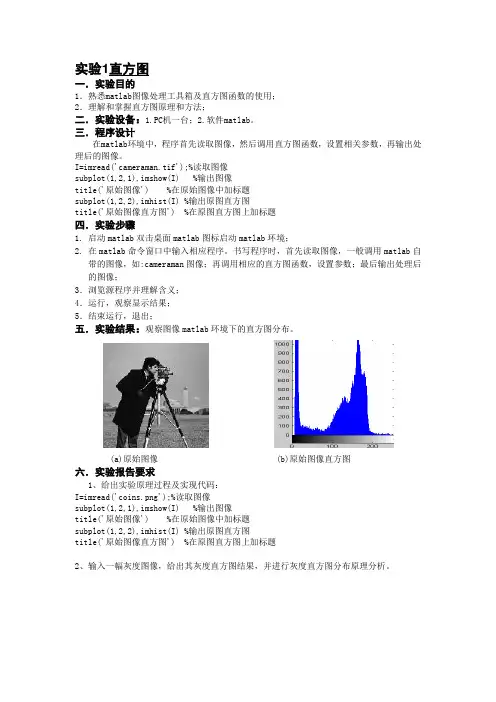

实验一灰度图像直方图统计

一、实验目的

掌握灰度图像直方图的概念和计算方法，了解直方图的作用和用途。提高学生编程能力，巩固所学知识。

二、实验内容和要求

（1）用Photoshop显示、了解图像平均明暗度和对比度等信息；

（2）用MatLab读取和显示一幅灰度图像；

（3）用MatLab编写直方图统计的程序。

三、实验步骤

1. 使用Photoshop显示直方图：

1）点击文件→打开，打开一幅图像；

2）对图像做增强处理，例如选择图像→调整→自动对比度对图像进行灰度拉伸，观察图像进行对比度增强前后的视觉变化。

3）利用统计灰度图像直方图的程序分别针对灰度拉伸前后的灰度图像绘制其灰度直方图，观察其前后的直方图变化。

2．用MatLab读取和显示一幅灰度图像；

3. 绘制图像的灰度直方图；

function Display_Histogram()

Input=imread('timg.jpg');

figure(100);

imshow(uint8(Input));

title('原始图像');

Input_Image=rgb2gray(Input);

figure(200);

imshow(uint8(Input_Image));

title('灰度图像');

sum=0;

His_Image=zeros(1,256);

[m,n]=size(Input_Image);

for k=0:255

for I=1:m

for j=1:n

if Input_Image(I,j)==k

His_Image(k+1)=His_Image(k+1)+1;

end

end

end

end

figure(300);

plot(His_Image);

title('图像的灰度直方图');

4.显示图像的灰度直方图。

原始图像

灰度图像

数字图像处理实验1

实验一 实验内容和步骤 练习图像的读取、显示和保存图像数据，步骤如下： (1)使用命令figure(1)开辟一个显示窗口 (2)读入一幅RGB图像，变换为灰度图像和二值图像，并在同一个窗口内显示、二值图像和灰度图像，注上文字标题。 (3)保存转换后的灰度图像和二值图像 (4)在同一个窗口显示转换后的灰度图像的直方图 I=imread('BaboonRGB.bmp'); figure,imshow(I); I_gray=rgb2gray(I); figure,imshow(I_gray); I_2bw=Im2bw(I_gray); figure,imshow(I_2bw); subplot(1,3,1),imshow(I),title('RGB图像'); subplot(1,3,2),imshow(I_gray),title('灰度图像'); subplot(1,3,3),imshow(I_2bw),title('二值图像'); imwrite(I_gray,'Baboongray.png'); imwrite(I_2bw,'Baboon2bw.tif'); figure;imhist(I_gray);

RGB 图 像灰度图 像二值图 像 050100150200250 500 1000 1500 2000 2500 3000

(5)将原RGB 图像的R 、G 、B 三个分量图像显示在figure(2)中，观察对比它们的特点，体会不同颜色所对应的R 、G 、B 分量的不同之处。 [A_RGB,MAP]=imread('BaboonRGB.bmp'); subplot(2,2,1),imshow(A_RGB),title('RGB'); subplot(2,2,2),imshow(A_RGB(:,:,1)),title('R'); subplot(2,2,3),imshow(A_RGB(:,:,2)),title('G'); subplot(2,2,4),imshow(A_RGB(:,:,3)),title('B'); (6)将图像放大1.5倍，插值方法使用三种不同方法，在figure(3)中显示放大后的图像，比较不同插值方法的结果有什么不同。将图像放大到其它倍数，重复实验；A=imread('BaboonRGB.bmp'); figure(3),imshow(A),title('原图像'); B=imresize(A,1.5,'nearest'); figure(4),imshow(B),title('最邻近法') C=imresize(A,1.5,'bilinear'); ; figure(5),imshow(C),title('双线性插值'); D=imresize(A,1.5,'bicubic'); figure(6),imshow(D),title('双三次插值 '); RGB R G B

数字图像处理实验报告完整版

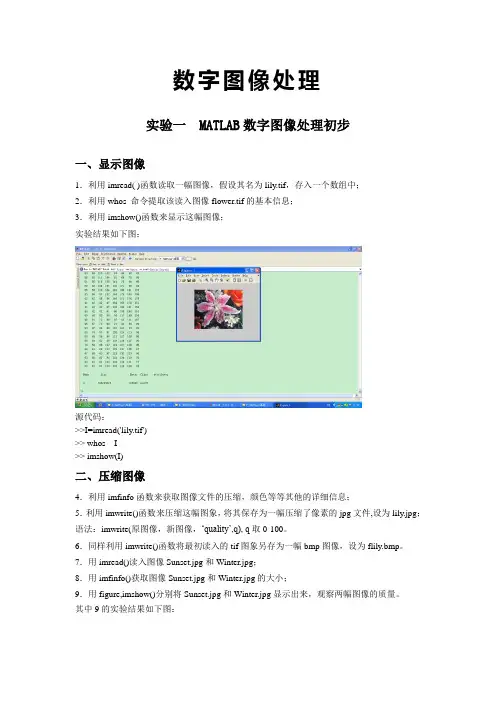

数字图像处理 实验一 MATLAB数字图像处理初步 一、显示图像 1．利用imread( )函数读取一幅图像，假设其名为lily.tif，存入一个数组中； 2．利用whos 命令提取该读入图像flower.tif的基本信息； 3．利用imshow()函数来显示这幅图像； 实验结果如下图： 源代码： >>I=imread('lily.tif') >> whos I >> imshow(I) 二、压缩图像 4．利用imfinfo函数来获取图像文件的压缩，颜色等等其他的详细信息； 5．利用imwrite()函数来压缩这幅图象，将其保存为一幅压缩了像素的jpg文件,设为lily.jpg；语法：imwrite(原图像，新图像，‘quality’,q), q取0-100。 6．同样利用imwrite()函数将最初读入的tif图象另存为一幅bmp图像，设为flily.bmp。7．用imread()读入图像Sunset.jpg和Winter.jpg； 8．用imfinfo()获取图像Sunset.jpg和Winter.jpg的大小； 9．用figure,imshow()分别将Sunset.jpg和Winter.jpg显示出来，观察两幅图像的质量。 其中9的实验结果如下图：
