西北农林科技大学
ERDAS实验报告
专业班级：地信111
姓名：杨登贤
学号：2011011506
2013/12/20

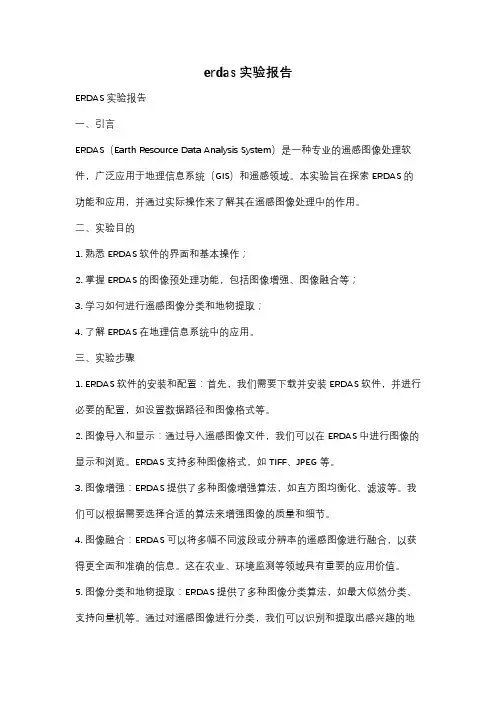

ERDAS实验报告
一．设置一张三维图。 (3)
1.底图与三维图 (3)
2.参数设置 (5)
（1）三维显示参数 (5)
（2）三维视窗信息参数 (6)
（3）太阳光源参数 (6)
（4）显示详细程度 (6)
（5）观测位置参数 (7)
二．（几何纠正几何畸变图像处理）：几何纠正结果图。 (7)
（2）选择合适的坐标变换函数（即几何校正数学模型） (8)
（3）数据控制点采集表 (9)
（4）多项式模型参数 (9)
（5）图像重采样参数 (10)
（6）结果图 (10)
三.(数据输入\ 输出)：镶嵌图（根据不同条件做出不同的几张）。 (11)
1.图像色彩校正设置 (12)
四.（图像增强处理）：傅里叶高通/低通滤波图或效果图空间增强效果图。 (13)
1.空间增强卷积处理 (13)
（1）原图像 (13)
（2）卷积增强设置参数 (13)
（3）卷积增强处理图像 (14)
2.傅里叶变换 (14)
（1）快速傅里叶变换设置参数 (14)
（2）低通滤波 (15)
(3)高通滤波 (16)
五.光谱增强。 (18)
1.主成分变换 (18)
（1）参数设置 (18)
（2）处理图像 (19)
2.缨帽变换 (19)
（1）参数设置 (19)
（2）处理图像 (20)
3.指数计算 (20)
（1）参数设置 (20)
（2）处理图像 (21)
4.真彩色变换 (21)
（1）参数设置 (21)
（2）处理图像 (22)
六.（非监督分类）：非监督分类结果图分类后处理结果图去除分析结果图。 (23)
1.参数设置 (23)
2.非监督分类结果图 (24)
3.分类后处理结果图 (25)
（1）非监督分类参数 (25)
（2）处理后图像和原图对比 (25)
七.（监督分类）：影像分类模板报告分类后处理结果 (26)
（1）定义分类模板 (26)
（2）评价分类模板 (26)
<1>可能性矩阵 (26)
<2>直方图绘制 (27)
<3>类别的分离性 (28)
<4>类别统计信息 (29)
<5>原图与分类图 (29)
八.（GIS分析地形分析）：GIS分析结果地形分析结果 (30)
1.地形分析 (30)
（1）坡度分析 (30)
（2）坡向分析 (31)
（3）高程分带 (31)
（4）地形阴影 (32)
（5）彩色地势 (32)
（6）点视域分析 (33)
2.GIS分析 (34)
（1）查找分析 (34)
（2）指标分析 (34)
（3）叠加分析 (35)
（4）矩阵分析 (35)
（5）归纳分析 (35)
九．实验总结 (36)
一．设置一张三维图。
1.底图与三维图
底图“eldodem.img(下层DEM)”和“eldoatm.img（上层图像）”
三维图像2.参数设置
（1）三维显示参数
（2）三维视窗信息参数
（3）太阳光源参数
（4）显示详细程度
（5）观测位置参数
二．（几何纠正几何畸变图像处理）：几何纠正结果图。
原图tmAtlanta.img
（2）选择合适的坐标变换函数（即几何校正数学模型）
选择“多项式变换（Polynomial），次方数为“2”
（3）数据控制点采集表
（4）多项式模型参数
（5）图像重采样参数
（6）结果图
三.(数据输入\ 输出)：镶嵌图（根据不同条件做出不同的几张）。
原图
镶嵌图（123）镶嵌图（312）1.图像色彩校正设置
四.（图像增强处理）：傅里叶高通/低通滤波图或效果图空间增强效果图。
1.空间增强卷积处理
（1）原图像
（2）卷积增强设置参数
（3）卷积增强处理图像
2.傅里叶变换
（1）快速傅里叶变换设置参数
（2）低通滤波
<1>低通滤波参数设置
<2>低通滤波图像
<3>原图与处理图的对比
(3)高通滤波
<1>高通滤波参数设置
<2>高通滤波处理
<3>原图与处理图的对比
五.光谱增强。
1.主成分变换（1）参数设置
2.缨帽变换（1）参数设置
3.指数计算（1）参数设置
遥感图像理解与应用读书报告 一、概述 遥感主要是为地学研究提供数据源，但由于遥感数据获取的是地物电磁辐射信息，不能直接用于各类地学研究，需要先对遥感数据进行处理。对遥感数据的处理，包括遥感数据预处理、遥感数据理解。预处理包括对数据几何校正和图像配准、图像融合、图像镶嵌与裁剪、大气校正，使遥感数据与地理上的空间点相对应，包括位置对应以及位置辐射值的对应。而对遥感图像的理解则是根据遥感数据中的辐射值确定不同位置的目标类型、属性等信息，使数据符合人的空间认知。 遥感图像理解这门课程首先介绍遥感原理，它是通过获取和分析目标的电磁辐射信息，来了解目标的其他属性信息的科学和技术。然后介绍遥感图像，包括获取手段（直接获取，间接由现有图件或照片获取）、显示方式（真彩色、假彩色、伪彩色）、图像属性（四种分辨率）等。再对遥感图像中的目标做介绍，指出遥感最重要目的就是获取遥感图像目标及其语义解释。遥感图像目标表现于图像中的特征包括图像可视特征、图像参数特征和光谱特征，信息丰富目标识别能力增强。其中图像可视特征包括目标的亮度、颜色、纹理、边沿、轮廓、形态、大小等；图像参数特征是经过计算后得到的用于描述图像特征的各种参数，如图像灰度的均值、方差，图像的比值，图像的协方差、各阶矩，图像在变换域中的频谱等；图像光谱特征由各个波段的光谱值决定，包括平均光谱值大小、光谱曲线的变化趋势和光谱曲线中对地物信息具有标示性意义的一些几何参数，如波峰、波谷、斜率等。在对遥感图像理解中，主要针对这些信息确定图像目标类型、属性等信息。 二、对遥感图像的理解 第四章对遥感图像的理解是重点内容。针对地学应用的遥感图像中的目标是各种地理客体，因而这里的遥感图像理解也就是遥感图像的地学理解。地学遥感图像理解则除了包括目标的几何关系、目标类别外，更重要的是理解目标的性质、性状、数量特征等。其内涵主要有：目标类别、地物空间关系、目标的性状（物理、化学、生物参数）、目标的数量特征。 遥感图像理解包括图像处理、图像分析和图像理解三个层次的内容。图像处理包括图像纠正（也叫数据预处理）和图像增强，纠正图像的几何误差和辐射误差，并突出所感兴趣的信息。图像分析包括边缘检测、图像分类、空间分析，提取感兴趣的目标和信息，对图形空间信息进行综合分析。课程主讲的图像理解侧重于计算机解译，从图像特征或光谱特征出发，有很多不同的方法。 从图像特征出发，图像特征理解步骤为图像预处理、目标检测、目标解释，主要是以图像中的目标为理解单元，一般多用于高分辨率遥感图像中。从光谱特征出发，侧重光谱特征的理解包括数据预处理、波段选择、图像分类三步，一般用于低分辨率遥感图像中。对遥感数据具体采用什么理解方法视具体情况而定，理想的方式是将图像特征与光谱特征结合进行。 三、侧重图像特征的图像理解 图像特征包括图像色调、颜色、阴影、形状、纹理、大小、位置、图型、相关布局、参数特征等。基于图像目标检测的策略，用图像区域表达图像中的目标，其中点目标和线目标
遥感影像图像处理(processing of remote sensing image data)是对遥感图像进行辐射校正和几何纠正、图像整饰、投影变换、镶嵌、特征提取、分类以及各种专题处理等一系列操作，以求达到预期目的的技术。 一．预处理 1．降噪处理 由于传感器的因素，一些获取的遥感图像中，会出现周期性的噪声，我们必须对其进行消除或减弱方可使用。 （1）除周期性噪声和尖锐性噪声 周期性噪声一般重叠在原图像上，成为周期性的干涉图形，具有不同的幅度、频率、和相位。它形成一系列的尖峰或者亮斑，代表在某些空间频率位置最为突出。一般可以用带通或者槽形滤波的方法来消除。
消除尖峰噪声，特别是与扫描方向不平行的，一般用傅立叶变换进行滤波处理的方法比较方便。 （2）除坏线和条带 去除遥感图像中的坏线。遥感图像中通常会出现与扫描方向平行的条带，还有一些与辐射信号无关的条带噪声，一般称为坏线。一般采用傅里叶变换和低通滤波进行消除或减弱。
2．薄云处理 由于天气原因，对于有些遥感图形中出现的薄云可以进行减弱处理。 3．阴影处理 由于太阳高度角的原因，有些图像会出现山体阴影，可以采用比值法对其进行消除。二．几何纠正
通常我们获取的遥感影像一般都是Level2级产品，为使其定位准确，我们在使用遥感图像前，必须对其进行几何精纠正，在地形起伏较大地区，还必须对其进行正射纠正。特殊情况下还须对遥感图像进行大气纠正，此处不做阐述。 1．图像配准 为同一地区的两种数据源能在同一个地理坐标系中进行叠加显示和数学运算，必须先将其中一种数据源的地理坐标配准到另一种数据源的地理坐标上,这个过程叫做配准。 （1）影像对栅格图像的配准 将一幅遥感影像配准到相同地区另一幅影像或栅格地图中，使其在空间位置能重合叠加显示。 （2）影像对矢量图形的配准 将一幅遥感影像配准到相同地区一幅矢量图形中，使其在空间位置上能进行重合叠加显示。2．几何粗纠正
重庆交通大学 学生实验报告 实验课程名称遥感原理与应用 开课实验室测量与空间信息处理实验室 学院 2013 年级测绘工程专业 1班学生姓名刘文洋 学号 631301040126 开课时间 2015 至 2016 学年第 1 学期
目录 实验一 ENVI 视窗的基本操作 (2) 实验二遥感图像的几何校正 (4) 实验三遥感图像的增强处理 (8) 实验四遥感图像的变换 (12) 实验五遥感信息的融合 (15) 实验六遥感图像分类 --- 监督分类 (17) 实验七遥感图像分类 --- 非监督分类 (19) 实验八遥感图像分类后处理 (22)
实验一ENVI 视窗的基本操作 一、实验目的 初步了解目前主流的遥感图象处理软件 ENVI 的主要功能模块，在此基础上，掌握视窗操作模块的功能和操作技能，为遥感图像的几何校正等后续实习奠定基础。 二、实验内容 视窗功能介绍；文件菜单操作；显示数据；裁剪数据；合并波段 三、实验步骤 1、首先打开ENVI4.7软件，看见的只有菜单栏，如图所示： 2、打开每个下拉菜单浏览其下拉栏中都有哪些功能，比如:我们如果需要打开遥感文件，则可以选择File下的打开功能open image file，打开遥感图像如下图：
裁剪数据打开basic tools的resize data功能，如果需要对图像进行一系列处理，可以利用Transform，Classification等功能进行操作，在后续实验中我们也会用到其中的一些功能进行图像的一系列操作，到时候在详细叙述。 3、再熟悉了ENVI4.7的一些基本知识后我们可以简单地操作下，比如对一组数据分别用Gray Scale和Load RGB导入，看看两幅图的区别以及各自的优缺点。 四、实验结果分析 在这次的实验中，我们简单的熟悉了下ENVI4.7的一些功能，发现它是可以对遥感图像进行图像几何纠正，直方图均衡，监督分类，非监督分类等一系列操作，为我们后续利用软件对遥感图像处理打下了基础。
遥感图像处理课程实习报告 学生姓名：王蜀越 班学号： 学号： 指导教师：王红平、许凯 中国地质大学信息工程学院 2017年7月1日
目录 目录 ............................................................................................................................................... - 1 - 实习一：影像融合........................................................................................................................ - 2 - 1.1【实习目的】 (2) 1.2【实习步骤】 (2) 1.3【实习过程】 (2) 实习二：几何校正........................................................................................................................ - 6 - 2.1【实习内容】 (6) 2.2【实习步骤】 (6) 2.3【实习过程】 (6) 实习三：影像分类（一）.......................................................................................................... - 10 - 3.1【实习内容】 (10) 3.2【实习步骤】 (10) 3.3【实习过程】 (10) 实习四：影像分类（二）.......................................................................................................... - 14 - 4.1【实习内容】 (14) 4.2【实习步骤】 (14) 4.3【实习过程】 (14) 心得与感想 ................................................................................................................................. - 18 -
第一章． 遥感概念 遥感（Remote Sensing，简称RS），就是“遥远的感知”，遥感技术是利用一定的技术设备和系统，远距离获取目标物的电磁波信息，并根据电磁波的特征进行分析和应用的技术。 遥感技术的原理 地物在不断地吸收、发射（辐射）和反射电磁波，并且不同物体的电磁波特性不同。 遥感就是根据这个原理，利用一定的技术设备和装置，来探测地表物体对电磁波的反射和地物发射的电磁波，从而提取这些物体的信息，完成远距离识别物体。 图像 人对视觉感知的物质再现。图像可以由光学设备获取，如照相机、镜子、望远镜、显微镜等；也可以人为创作，如手工绘画。图像可以记录、保存在纸质媒介、胶片等等对光信号敏感的介质上。随着数字采集技术和信号处理理论的发展，越来越多的图像以数字形式存储。因而，有些情况下“图像”一词实际上是指数字图像。 物理图像：图像是人对视觉感知的物质再现 数字图像：图像以数字形式存储。 图像处理 运用光学、电子光学、数字处理方法，对图像进行复原、校正、增强、统计分析、分类和识别等的加工技术过程。 光学图像处理 应用光学器件或暗室技术对光学图像或模拟图像(胶片或图片)进行加工的方法技术 数字图像处理 是通过计算机对图像进行去除噪声、增强、复原、分割、提取特征等处理的方法和技术。图像处理能做什么？（简答） 是通过计算机对图像进行去除噪声、增强、复原、分割、提取特征等处理的方法和技术。数字图像处理主要目的：提高图像的视感质量，提取图像中所包含的某些特征或特殊信息，进行图像的重建，更好地进行图像分析，图像数据的变换、编码和压缩，更好图像的存储和传输。数字图像处理在很多领域都有应用。 遥感图像处理(processing of remote sensing image data )是对遥感图像进行辐射校正和几何纠正、图像整饰、投影变换、镶嵌、特征提取、分类以及各种专题处理的方法。常用的遥感图像处理方法有光学的和数字的两种。
遥感数字图像处理-要点 1．概论 遥感、遥感过程 遥感图像、遥感数字图像、遥感图像的数据量 遥感图像的数字化、采样和量化 通用遥感数据格式（BSQ、BIL、BIP） 遥感图像的模型：多光谱空间 遥感图像的信息内容： 遥感数字图像处理、遥感数字图像处理的内容 遥感图像的获取方式主要有哪几种? 如何估计一幅遥感图像的存储空间大小? 遥感图像的信息内容包括哪几个方面？ 多光谱空间中，像元点的坐标值的含义是什么？ 与通用图像处理技术比较，遥感数字图像处理有何特点？ 遥感数字图像处理包括那几个环节？各环节的处理目的是什么？ 2.遥感图像的统计特征 2.1图像空间的统计量 灰度直方图：概念、类型、性质、应用 最大值、最小值、均值、方差的意义 2.2多光谱空间的统计特征 均值向量、协方差矩阵、相关系数、相关矩阵的概念及意义波段散点图概念及分析 主要遥感图像的统计特征量的意义 两个重要的图像分析工具：直方图、散点图 3.遥感数字图像增强处理 图像增强：概念、方法 空间域增强、频率域增强 3.1辐射增强：概念、实现原理 直方图修正，线性变换、分段线性变换算法原理 直方图均衡化、直方图匹配的应用 3.2空间增强 邻域、邻域运算、模板、模板运算 空间增强的概念 平滑（均值滤波、中值滤波）原理、特点、应用 锐化、边缘增强概念
方向模板、罗伯特算子、索伯尔算子、拉普拉斯算子的算法和特点? 计算图像经过下列操作后，其中心象元的值： – 3×3中值滤波 –采用3×3平滑图像的减平滑边缘增强 –域值为2的3×1平滑模板 – Sobel边缘检测 – Roberts边缘检测 –模板 3.3频率域处理 高频和低频的意义 图像的傅里叶频谱 频率域增强的一般过程 频率域低通滤波 频率域高通滤波 同态滤波的应用 3.4彩色增强 彩色影像的类型：真彩色、假彩色、伪彩色
《遥感数字图象处理实验指导书》 实习须知 实验室资源： 1 硬件设备： 局域网系统； 高级PC 计算机（每人一台，在规定时间使用）； 2 软件系统 Windows 2000 或Windows XP ERDAS IMAGINE 8.6 ArcToolbox ArcMap Microsoft Word Microsoft Excel Zip program 3 数据资源 数据源： ERDAS IMAGINE 8.6软件附带的examples； XX地区TM、ETM、Spot遥感数据 XX区部分矿山企业基础数据

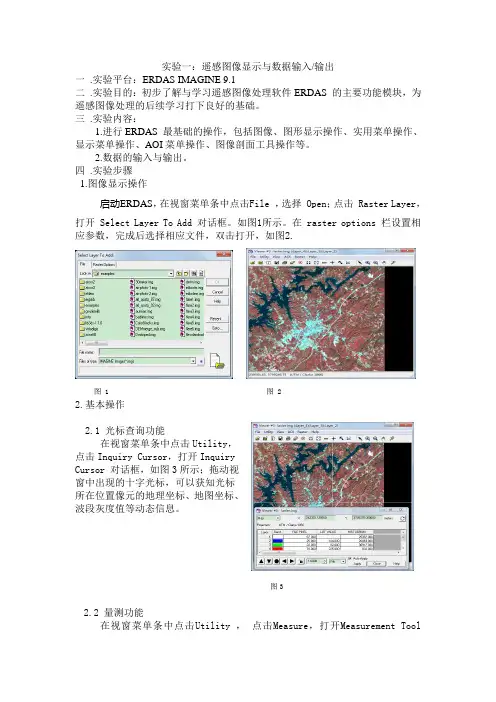

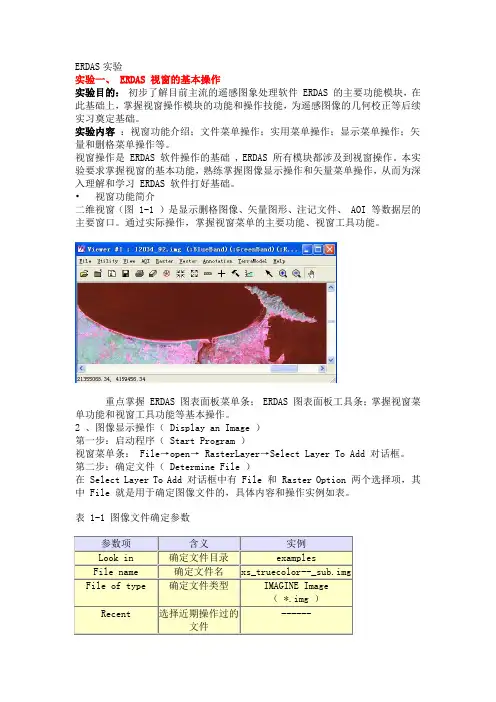

实习目的与内容 1 实习目的 本实习为已具有RS的基本概念和理论基础的学生设计，目的是帮助学生在了解RS基本组成与数据结构模型的基础上，重点学习使用ERDAS IMAGINE8.6软件进行视窗操作、数据数据预处理、图像解译、图像分类和矢量功能；了解地图投影系统的使用；学习多种数据输入的方法，不同数据格式转换，数据库模式的定义等多种前后期处理工作；掌握遥感图像前后处理和解译、分类地理的技术流程和方法，数据库建设以及地理数据的编辑和管理；配合具体实例运用GIS空间分析工具。通过系列实习过程，重点培养学习者掌握RS提取信息的基本过程和技巧，并可初步用来解决运用遥感提取信息的问题。 2 实习内容 实习1：ERDAS IMAGINE 8.6系统简介与入门；包括：软件概述，视窗操作中的菜单工具条的介绍，数据的输入输出。 实习2：数据预处理；包括：图像分幅剪裁，图像几何校正，图像拼接处理，图像投影变换； 实习3：图像解译；包括功能简介，辐射增强处理（去霾处理）、常用的光谱增强处理（假彩色合成与指数计算）、空间增强处理（分辨率融合）。 实习4：图像分类；包括；非监督分类和监督分类，专家分类器（在高级练习中学习） 实习5：地理信息系统分析和矢量功能介绍，综合运用GIS工具解决实例提出的问题。 实习6：专题制图输出全过程学习。 3 本书有关约定 实习所用原始数据存放在%sampledata目录下；
哈尔滨工业大学 遥感图像处理及遥感系统仿真 实验报告 项目名称：《遥感图像处理及遥感系统仿真创新》 姓名：蒋国韬 学号：24 院系：电子与信息工程学院 专业：遥感科学与技术 指导教师：胡悦 时间：2017年7月
实验一：遥感数字图像的增强 一、实验目的： 利用一幅城市多光谱遥感图像，分析其直方图，并利用对比度增强和去相关拉伸方法对遥感图像进行增强。 二、实验过程： 1.用multibandread语句读取一幅多光谱遥感图像（7波段，512x512图像）的可 见1，2，3波段（分别对应R，G，B层）； 2.显示真彩色图像； 3.通过研究直方图（imhist），分析直接显示的真彩色图像效果差的原因；
4.利用对比度增强方法对真彩色图像进行增强（imadjust,stretchlim）； 5.画出对比度增强后的图像红色波段的直方图；
6.利用Decorrelation去相关拉伸方法（decorrstretch）对图像进行增强；
7.显示两种图像增强方法的结果图像。
三、实验分析： （1）高光谱影像由于含有近百个波段，用matlab自带的图像读写函数imread和imwrite往往不能直接操作，利用matlab函数库中的multibandred函数，可以读取多波段二进制图像。512×512为像素点，7位波段数，bil为图像数组的保存格式，uint8=>uint8为转换到matlab 的格式，[3 2 1]的波段分别对应RGB三种颜色。 （2）直接观察真彩复合图像发现，图像的对比度非常低，色彩不均匀。通过观察红绿蓝三色的波段直方图，可以观察到数据集中到很小的一段可用动态范围内，这是真彩色复合图像显得阴暗的原因之一。另外，根据三种颜色的三维散点图，如下
东南大学交通学院测绘工程系 遥感读书报告 专业：测绘工程 班级：213 学号：21311112 姓名：白金睿 老师：戚浩平 日期：2013年12月
首先纵观遥感这本书，我们可以先粗略的先把它分为35个小的标题，然后总结下来，之后再细分其中的重点，之后再详细说一说他们中的难点，就其中的一些我比较感兴趣的公式做一些推导解释，在上理论课与实验课的时候我慢慢发现RS的强大与其特有的魅力，ERDAS,ARCGIS,ARCMAP,这些软件即强大又有趣，让我来带领大家，纵游遥感的海洋吧~ 1．遥感技术系统的组成 被测目标的信息特征、信息的火枪、信息的传输与记录、信息的处理和信息的应用。2．遥感的类型 1）按遥感平台分为地面遥感、航空遥感、航天遥感； 2）按工作方式分为主动遥感和被动遥感； 3）按探测波段分为：紫外遥感（0.3-0.4）；可见光（0.4-0.7）；红外（0.7-14mm）； 微波（0.1-100cm）等。 3．遥感技术的特点 大面积的同步观测、时效性、数据的综合性和可比性、经济性、局限性。 4．电磁波的主要参数 1）波长（Wavelength）：指波在一个振动周期内传播的距离。即沿波的传播方向，两个相邻的同相位点（如波峰或波谷）间的距离。 2）周期：波前进一个波长那样距离所需的时间。 3）频率（frequency）：指单位时间内，完成振动或振荡的次数或周期（T），用V示。 注：一般可用波长或频率来描述或定义电磁波谱的范围。在可见光——红外遥感中多用波长，在微波遥感中多用频率。 4）振幅（Amplitude）：表示电场振动的强度。它被定义为振动物理量偏离平衡位置的最大位移，即每个波峰的高度。 5）电磁波谱：将各种电磁波在真空中的波长按其长短，依次排列制成的图表。5．常用电磁波波段特性 1）紫外线（UV）：0.01-0.4μm，碳酸盐岩分布、水面油污染； 2）可见光：0.4-0.76 μm，鉴别物质特征的主要波段；是遥感最常用的波段； 3）红外线（IR）：0.76-1000 μm。近红外0.76-3.0 μm’中红外3.0-6.0 μm； 远红外6.0-15.0 μm；超远红外15-1000 μm；（近红外又称光红外或反射红外；中红外和远红外又称热红外。） 4）微波：1mm-1m。全天候遥感；有主动与被动之分；具有穿透能力；发展潜力大。6．地物的反射光谱特性
《ENVI遥感图像处理方法》科学出版社2010年6月正式出版 上一篇/ 下一篇 2010-05-26 15:02:30 / 个人分类：ENVI 查看( 643 ) / 评论( 5 ) / 评分( 0 / 0 ) 从上个世纪六十年代E．L．Pruitt提出“遥感”这个词至今，遥感已经成为人类提供了从多维和宏观角度去认识宇宙世界的新方法与新手段。目前，遥感影像日渐成为一种非常可靠、不可替代的空间数据源。ENVI (The Environment for Visualizing Images)是由遥感领域的科学家采 用交互式数据语言IDL(Interactive Data Language)开发的一套功能强大的遥感图像处理软件。ENVI以其强大的图像处理功能，尤其是与ArcGIS 一体化集成，使得众多的影像分析师和科学家选择ENVI来处理遥感图像和获得图像中的信息，从而全面提升了影像的价值。ENVI已经广泛应用于科研、环境保护、气象、石油矿产勘探、农业、林业、医学、国防&安全、地球科学、公用设施管理、遥感工程、水利、海洋、测绘勘察和城市与区域规划等众多领域。与此形成鲜明对比的是，目前关于ENVI 的中文教程非常少，给广大用户学习软件和应用软件带来诸多不便。 针对上述情况，在ESRI中国（北京）有限公司的大力支持下，根据多年遥感应用研究和软件操作经验，历时一年半编著完成本书。全书按照遥感图像处理流程由浅到深逐步引导读者掌握ENVI软件操作。各个章节相对独立，读者可视个人情况进行选择阅读。全书分为17章，第1、2、3章介绍了ENVI软件的基础知识，可作为ENVI软件入门，也可作为参考内容；第4、5、6、7、8章介绍了遥感图像处理一般流程，包
图像增强处理 ●实习目的：掌握常用的图像增强处理的方法 ●容：空间、辐射、光谱增强处理的主要方法 ·空间增强：包括卷积增强处理、纹理分析 ·辐射增强：LUT拉伸处理、直方图均衡化处理 ·光谱增强：主成份变换、缨穗变换、色彩变换 图像增强处理包括空间、辐射、光谱增强处理，本练习做几种常用的增强处理方法，在实际运用中，不是所有的图象增强处理方法都要用到，具体采用哪种图象增强处理方法，视具体的研究区域，研究容和对象而定。 一、图像解译功能简介 利用ERDAS IMAGINE进行图像增强主要采用ERADS IMAGINE的图像解译器（Image Interpreter）模块，该模块包含了50多个用于遥感图像处理的功能模块，这些功能模块在执行过程中都需要通过各种按键或对话框定义参数，多数功能都借助模型生成器（Model Maker）建立了图形模型算法，容易调用或编辑。 图像解译器(Image Interpreter或Interpreter)，可以通过两种途径启动： ERDAS图标面板菜单条： Main/Image Interpreter----Image Interpreter菜单（图1.1） ERDAS图标面板工具条：点击Interpreter图标----Image Interpreter菜单（图1.1） 图1.1 Image Interpreter菜单 从上图可以看出，ERDAS图像解译模块包含了8个方面的功能，依次是遥感图像的空间增强（Spatial Enhancement）、辐射增强（Radiometric Enhancement）、光谱增强(SpectralEnhancement)、高光谱工具（Hyper Spectral Tools）、傅立叶交换（Fourier Analysis ）、地形分析（Topographic Analysis）。地理信息系统分析（GlS Analysis）、以及其它实用功能（Utilities）。每一项功能菜单中又包含若干具体的遥感图像处理功能。
ENVI遥感图像配准 一、实验目的： 1、掌握ENVI软件的基本操作和对图像进行基本处理，包括打开图像，保存图像。 2、初步了解图像配准的基本流程及采用不同校准及采样方法生成匹配影像的特点。 3、深刻理解和巩固基本理论知识，掌握基本技能和动手操作能力，提高综合分析问题的能力。 二、实验原理 （1）最邻近法 最邻近法是将最邻近的像元值赋予新像元。该方法优点是输出图像仍然保持原来图像的像元值，简单，处理速度快。缺点就是会产生半个像元位置偏移，可能造成输出图像中某些地物的不连贯。适用于表示分类或某种专题的离散数据，如土地利用，植被类型等。
双线性插方法是使用临近4个点的像元值，按照其距插点的距离赋予不同的权重，进行线性插。该方法具有平均化的滤波效果，边缘受到平滑作用，而产生一个比较连贯的输出图像，其缺点是破坏了原来的像元值，在后来的波谱识别分类分析中，会引起一些问题。 示意图： 由梯形计算公式： 故 同理 最终得：
三次卷积插法是一种精度较高的方法，通过增加参与计算的邻近像元的数目达到最佳的重采样结果。使用采样点到周围16邻域像元距离加权计算栅格值，方法与双线性插相似，先在Y 方向插四次（或X 方向），再在X 方向（或Y 方向）插四次，最终得到该像元的栅格值。该方法会加强栅格的细节表现，但是算法复杂，计算量大，同样会改变原来的栅格值，且有可能会超出输入栅格的值域围。适用于航片和遥感影像的重采样。 作为对双线性插法的改进，即“不仅考虑到四个直接邻点灰度值的影响，还考虑到各邻点间灰度值变化率的影响”，立方卷积法利用了待采样点周围更大邻域像素的灰度值作三次插值。其三次多项式表示为： 我们可以设需要计算点的灰度值f（x,y）为：
成像光谱技术研究动态 王立平刘洪博 1 引言 地物的反射辐射光谱特征是遥感的主要物理基础，是开展地球表层物质的物性和空间结构分析，进而加以识别的主要依据。成像光谱技术具有高光谱分辨率、超多波段和图谱合一的特点，在大尺度范围内探测地表物质连续光谱特性的同时，还获取了地物的空间形态和状态信息。成像光谱仪的光谱分辨率越高，所反映地物光谱特征就越精细，甚至可获取与实验室或地面实测光谱类似的曲线，为地物或地物成份的遥感识别奠定了基础。 2 成像光谱技术的发展与现状 成像光谱遥感所用的仪器是成像光谱仪。从世界范围来看，美国的成像技术发展较早，也最具代表性。从20世纪80年代到现在，美国已经研制了三代成像光谱仪。 第一代成像光谱仪的代表是航空成像光谱仪AIS。它由美国国家航空和航天管理局NASA所属的喷气推进实验室JPL设计，已于1984-1986年装在NASA的C-130飞机上飞行。这是一台装有二维、近红外阵列探测器的实验仪器，128个通道，光谱覆盖范围从1.2~2.4μm，并在内华达Cuprite地区的应用中取得很好的效果。 第二代成像光谱仪的代表是机载可见光/近红外成像光谱仪AVIRIS，它有224个通道，使用光谱范围为0.41~2.45μm，每个通道的波段宽约为10nm。曾放在改装后的高空U2飞机上使用．为目前最常用的航空光谱仪之一。 基于NASA仪器的成功应用，也基于采矿工业及石油工业的需求，在AVIRIS之后，地球物理环境研究公司GER又研制了l台64通道的高光谱分辨率扫描仪GERIS。其中63个通道为高光谱分辨率扫描仪，第64通道是用来存储航空陀螺信息。该仪器由3个单独的线性阵列探测器的光栅分光计组成。它与其他仪器的区别是在不同的光谱范围区内，通道的光谱宽度是不同的。
遥感图像实验报告 一．实验目的 1、初步了解目前主流的遥感图象处理软件ERDAS的主要功能模块。 2、掌握Landsat ETM遥感影像数据，数据获取手段.掌握遥感分类的方法， 土地利用变化的分析，植被变化分析，以及利用遥感软件建模的方法。 3、加深对遥感理论知识理解，掌握遥感处理技术平台和方法。 二．实验内容 1、遥感图像的分类 2、土地利用变化分析，植被变化分析 3、遥感空间建模技术 三．实验部分 1.遥感图像的分类 （1）类别定义：根据分类目的、影像数据自身的特征和分类区收集的信息确定分类系统； （2）特征判别：对影像进行特征判断，评价图像质量，决定是否需要进行影像增强等预处理； （3）样本选择：为了建立分类函数，需要对每一类别选取一定数目的样本；（4）分类器选择：根据分类的复杂度、精度需求等确定哪一种分类器； （5）影像分类：利用选择的分类器对影像数据进行分类，有的时候还需要进行分类后处理；分类图如下：
图1.1 1992年土地利用图 图1.2 2001年土地利用图
（6）结果验证：对分类结果进行评价，确定分类的精度和可靠性。 图1.3 1992年精度图 图1.4 2002年精度图 2.土地利用变化 2．1 两年土地利用相重合区域 （1）在两年的遥感影像中选择相同的区域。 Subset(x:568121~684371,y:3427359~3288369)，过程如下：
图2.1 截图过程图 图2.2.2 截图过程图
（2）土地利用专题地图如下： 图2.2.3 1992年专题地图 图2.2.4 2001年土地利用图
实验一 遥感图像统计特性 一、实验目的 掌握遥感图像常用的统计特性的意义和作用，能运用高级程序设计语言实现遥感图像统 计参数的计算。 二、实验内容 编程实现对遥感图像进行统计特性分析，均值、方差（均方差）、直方图、相关系数等。 三、实验原理 1.均值 像素值的算术平均值，反映图像中地物的平均反射强度。 11 00 (,) N M j i f i j f MN --=== ∑∑ 2.方差（或标准差） 像素值与平均值差异的平方和，反映了像素值的离散程度。也是衡量图像信息量大小的 重要参数。 11 2 00 2[(,)] N M j i f i j f MN σ--==-= ∑∑ 3. 相关系数 反映了两个波段图像所包含信息的重叠程度。f , g 分别为两个波段的图像，它们之间的 相关系数计算公式为： 11 [((,))((,))] (,)M N f g f i j e g i j e C f g ---?-= ∑∑ 其中， e f , e g 分别为两个波段图像的均值。 四、实验步骤和内容 1.实验代码 clc clear all I =imread ('m1.jpg'); whos I %显示图像信息 figure (1),imshow (I ); R =double (I (:,:,1)); G =double (I (:,:,2)); B =double (I (:,:,3)); %求图像的R,G,B 的均值,avg=mean(mean(I))
%求图像的R,G,B的均值 mean(R(:)) mean(G(:)) mean(B(:)) %求R,G,B的方差 varR=var(R(:)); varG=var(G(:)) varB=var(B(:)) %求RG,RB,GB的相关系数 corrcoef(R(:),G(:)) corrcoef(R(:),B(:)) corrcoef(B(:),G(:)) 2.原始图像 Figure 1原始图像3.实验结果 R,G,B的均值
一．预处理 1．降噪处理 由于传感器的因素，一些获取的遥感图像中，会出现周期性的噪声，我们必须对其进行消除或减弱方可使用。 （1）除周期性噪声和尖锐性噪声 周期性噪声一般重叠在原图像上，成为周期性的干涉图形，具有不同的幅度、频率、和相位。它形成一系列的尖峰或者亮斑，代表在某些空间频率位置最为突出。一般可以用带通或者槽形滤波的方法来消除。 消除尖峰噪声，特别是与扫描方向不平行的，一般用傅立叶变换进行滤波处理的方法比较方便。 （2）除坏线和条带 去除遥感图像中的坏线。遥感图像中通常会出现与扫描方向平行的条带，还有一些与辐射信号无关的条带噪声，一般称为坏线。一般采用傅里叶变换和低通滤波进行消除或减弱。
2．薄云处理 由于天气原因，对于有些遥感图形中出现的薄云可以进行减弱处理。 3．阴影处理 由于太阳高度角的原因，有些图像会出现山体阴影，可以采用比值法对其进行消除。二．几何纠正
通常我们获取的遥感影像一般都是Level2级产品，为使其定位准确，我们在使用遥感图像前，必须对其进行几何精纠正，在地形起伏较大地区，还必须对其进行正射纠正。特殊情况下还须对遥感图像进行大气纠正，此处不做阐述。 1．图像配准 为同一地区的两种数据源能在同一个地理坐标系中进行叠加显示和数学运算，必须先将其中一种数据源的地理坐标配准到另一种数据源的地理坐标上,这个过程叫做配准。 （1）影像对栅格图像的配准 将一幅遥感影像配准到相同地区另一幅影像或栅格地图中，使其在空间位置能重合叠加显示。 （2）影像对矢量图形的配准 将一幅遥感影像配准到相同地区一幅矢量图形中，使其在空间位置上能进行重合叠加显示。2．几何粗纠正
实验三遥感图像增强 一、背景知识 在获取图像的过程中，由于多种因素的影响，导致图像质量多少会有所退化。图像增强的目的在于：(1)采用一系列技术改善图像的视觉效果，提高图像的清晰度；(2)将图像转换成一种更适合于人或机器进行分析处理的形式。通过处理设法有选择地突出便于人或机器分析某些感兴趣的信息，抑制一些无用的信息，以提高图像的使用价值。 增强的方法往往具有针对性，增强的结果只是靠人的主观感觉加以评价。因此，图像增强方法只能有选择地使用。 图像增强方法从增强的作用域出发，可分为空间域增强和频率域增强两种。 空间域增强是直接对图像像素灰度进行操作；频率域增强是对图像经傅立叶变换后的频谱成分进行操作，然后经傅立叶逆变换获得所需结果。 图像增强所包含的主要内容如下图。 二、实验目的： 掌握遥感图像增强的基本方法，理解不同处理方法的适用类型。能根据需要对遥感图像进行综合处理。 三、实验内容： ?辐射增强处理 ?直方图均衡化 ?直方图匹配 ?空间增强处理 ?卷积增强处理 ?自适应滤波
?锐化增强处理 ?分辩率融合 光谱增强处理 ?主成份变换（PC变换/K-L变换） ?去相关拉伸 ?缨帽变换（K-T变换） ?指数计算 ?自然色彩变换 四、实验准备 1.软件ERDAS IMAGINE8.5版本以上； 2.实验用相关数据 五、实验步骤： (一)、辐射增强处理(Radiometric Enhancement) 1.直方图均衡化(Histogram Equalization) 直方图均衡化实质上是对图像进行非线性拉伸，重新分配图像像元值，使一定灰度范围内像元的数量大致相等；这样，原来直方图中间的峰顶部分对比度得到增强，而两侧的 谷底部分对比度降低，输出图像的直方图是一较平的分段直方图，如果输出数据分段值较 小的话，会产生粗略分类的视觉效果。 打开方法：（以文件Lanier.img为例） (1).ERDAS图标面板菜单条：Main - Image Interpreter Radiometric Enhancement - Histogram Equalization，打开Histogram Equalization对话框。 (2).ERDAS图标面板工具条：点击Interpreter图标一Radiometric Enhancement一 Histogram Equalization，打开Histogram Equalization对话框。 2.直方图匹配（Histogram Match) 直方图匹配是对图像查找表进行数学变换，使一幅图像的直方图与另一幅图像类似。 直方图匹配经常作为相邻图像拼接或应用多时相遥感图像进行动态变化研究的预处理工 作，通过直方图匹配可以部分消除由于太阳高度角或大气影响造成的相邻图像的效果差异。 操作方法
实验前准备：遥感图像处理软件认识 1、实验目的与任务： ①熟悉ENVI软件，主要是对主菜单包含内容的熟悉； ②练习影像的打开、显示、保存；数据的显示，矢量的叠加等。 2、实验设备与数据 设备：遥感图像处理系统ENVI4.4软件； 数据：软件自带数据和河南焦作市影响数据。 3、实验内容与步骤： ⑴ENVA软件的认识 如上图所示，该软件共有12个菜单，每个菜单都附有下拉功能，里面分别包含了一些操作功能。 ⑵打开一幅遥感数据 选择File菜单下的第一个命令，通过该软件自带的数据打开遥感图像，可知，打开一幅遥感影像有两种显示方式。一种是灰度显示，另一种是RGB显示。 Gray（灰度显示）RGB显示 ⑶保存数据 ①选择图像显示上的File菜单进行保存； ②通过主菜单上的Save file as进行保存
⑷光谱库数据显示 选择Spectral > Spectral Libraries > Spectral Library Viewer。将出现Spectral Library Input File 对话框，允许选择一个波谱库进行浏览。点 击“Open Spectral Library”，选择某一所需的 波谱库。该波谱库将被导入到Spectral Library Input File 对话框中。点击一个波谱库的名称， 然后点击“OK”。将出现Spectral Library Viewer 对话框，供选择并绘制波谱库中的波谱曲线。 ⑸矢量化数据 点选显示菜单下的Tools工具栏，接着选择下面的第四个命令，之后选择第一个命令，对遥感图像进行矢量化。点击鼠标左键进行区域选择，选好之后双击鼠标右键，选中矢量化区域。 ⑹矢量数据与遥感影像的叠加与切割 选择显示菜单下的Tools工具，之后点选第一个 Link命令，再选择其下面的第一个命令，之后 OK，结束程序。 选择主菜单下的Basic Tools 菜单，之后选择 其中的第二个命令，在文件选择对话框中，选择 输入的文件（可以根据需要构建任意子集），将 出现Spatial Subset via ROI Parameters 对 话框通过点击矢量数据名，选择输入的矢量数 据。使用箭头切换按钮来选择是否遮蔽不包含在 矢量数据中的像元。 遥感图像的辐射定标 1、实验目的与任务： ①了解辐射定标的原理； ②使用ENVI软件自带的定标工具定标； ③学习使用波段运算进行辐射定标。 2、实验内容与步骤： ⑴辐射定标的原理 辐射定标就是将图像的数字量化值（DN）转化为辐射亮度值或者反射率或者表面温度等
目录 一、实习目的 (1) 二、实习要求 (1) 三、实习内容 (1) 3.1 图像裁剪 (1) 3.2 图像配准 (3) 3.3 监督分类 (6) 四、实习总结 (16)
一、实习目的 （1）熟悉使用erdas软件 （2）了解图像处理的原理与步骤，提高动手能力 二、实习要求 （1）对图像进行裁剪 （2）将TM图像与与临川区图像进行配准（校正） （3）对图像进行监督分类 三、实习内容 3.1 图像裁剪 利用临川区行政边界AOI文件对TM图象进行裁剪，裁剪出临川区TM图象。 基本步骤如下： （1）打开erdas imagine 9.2，单击“data proparation”，如图1 图1 data proparation 界面 （2）单击“subset imagine”，进入以下界面： 图2 subset界面
（3）图像裁剪的方法有三种 ①在TM影像上，通过AOI工具进行裁剪，裁剪出所需要的范围 ②通过使用文件裁剪 ③ AOI裁剪，在subset界面，单击AOI， 图3 AOI文件的输入 （4）输入AOI文件后，确认并进行裁剪，得到以下结果 图4 裁剪后的结果
3.2 图像配准 map-to-image: 1:10万临川区土地利用图与TM图象配准； 要求最初选GCP点6-10个，及检测点5个，各点均匀分布，RMS检验误差小于30米(1个像元)。 （1）进入“data proparation”界面，单击以下图中所示： 图5 data proparation 界面 （2）选择视窗，应该注意影像图的选择，选择tiff格式的临川区规划图（需校正的影像） 图6 视窗的选择 （3）模型的选择（多项式） 图7 模型选择界面
北京揽宇方圆信息技术有限公司 遥感卫星图像处理方法 随着遥感技术的快速发展，获得了大量的遥感影像数据，如何从这些影像中提取人们感兴趣的对象已成为人们越来越关注的问题。但是传统的方法不能满足人们已有获取手段的需要，另外GIS的快速发展为人们提供了强大的地理数据管理平台，GIS数据库包括了大量空间数据和属性数据，以及未被人们发现的存在于这些数据中的知识。将GIS技术引入遥感图像的分类过程，用来辅助进行遥感图像分类，可进一步提高了图像处理的精度和效率。如何从GIS数据库中挖掘这些数据并加以充分利用是人们最关心的问题。GIS支持下的遥感图像分析特别强调RS和GIS的集成，引进空间数据挖掘和知识发现（SDM&KDD）技术，支持遥感影像的分类，达到较好的结果，专家系统表明了该方法是高效的手段。 遥感图像的边缘特征提取观察一幅图像首先感受到的是图像的总体边缘特征，它是构成图像形状的基本要素，是图像性质的重要表现形式之一，是图像特征的重要组成部分。提取和检测边缘特征是图像特征提取的重要一环，也是解决图像处理中许多复杂问题的一条重要的途径。遥感图像的边缘特征提取是对遥感图像上的明显地物边缘特征进行提取与识别的处理过程。目前解决图像特征检测/定位问题的技术还不是很完善，从图像结构的观点来看，主要是要解决三个问题:①要找出重要的图像灰度特征；②要抑制不必要的细节和噪声；③要保证定位精度图。遥感图像的边缘特征提取的算子很多，最常用的算子如Sobel算子、Log算子、Canny算子等。 1）图像精校正 由于卫星成像时受采样角度、成像高度及卫星姿态等客观因素的影响，造成原始图像非线性变形，必须经过几何精校正，才能满足工作精度要求一般采用几何模型配合常规控制点法对进行几何校正。 在校正时利用地面控制点(GCP)，通过坐标转换函数，把各控制点从地理空间投影到图像空间上去。几何校正的精度直接取决于地面控制点选取的精度、分布和数量。因此，地面控制点的选择必须满足一定的条件，即：地面控制点应当均匀地分布在图像内；地面控制点应当在图像上有明显的、精确的定位识别标志，如公路、铁路交叉点、河流叉口、农田界线等，以保证空间配准的精度；地面控制点要有一定的数量保证。地面控制点选好后，再选择不同的校正算子和插值法进行计算，同时，还对地面控制点(GCPS)进行误差分析，使得其精度满足要求为止。最后将校正好的图像与地形图进行对比，考察校正效果。 2）波段组合及融合 对卫星数据的全色及多光谱波段进行融合。包括选取最佳波段，从多种分辨率融合方法中选取最佳方法进行全色波段和多光谱波段融合，使得图像既有高的空间分辨率和纹理特性，又有丰富的光谱信息，从而达到影像地图信息丰富、视觉效果好、质量高的目的。 3）图像镶嵌
实验六遥感影像增强处理 实习目的：掌握常用的遥感影像增强处理的方法。 实习内容：遥感影像空间、辐射、光谱增强处理的主要方法 空间增强：包括卷积增强处理、纹理分析、自适应滤波等 辐射增强：LUT拉伸处理、直方图均衡化处理、直方图匹配、亮度反转处理等 光谱增强：主成份变换、缨帽变换、色彩变换、指数计算等 图像增强是改善图像质量、增加图像信息量、加强图像判读和识别效果的图像处理方法。图像增强的目的是针对给定图像的不同应用，强调图像的整体或局部特性，将原来不清晰的图像变得清晰或增强某些感兴趣区域的特征，扩大图像中不同物体特征之间的差别，满足某些特殊分析的需要。图像增强的途径是通过一定的手段对原图像附加一些信息或变换数据，有选择的突出图像中感兴趣区域的特征或抑制图像中某些不需要的特征。图像增强的方法包括空间域增强和频率域增强两类。空间域增强包括空间增强、辐射增强和光谱增强。在实际运用中，不是所有的图象增强处理方法都要用到，具体采用哪种图象增强处理方法，视具体的研究区域，研究内容和对象而定。 1．图像解译功能简介（Introduction of Image Interpreter） 利用ERADS IMAGINE 进行图像增强主要采用ERADS IMAGINE的图像解译器（Image Interpreter）模块，该模块包含了50多个用于遥感图像处理的功能模块，这些功能模块在执行过程中都需要通过各种按键或对话框定义参数，多数功能都借助模型生成器（Model Maker）建立了图形模型算法，容易调用或编辑。 图像解译器(Image Interpreter或Interpreter)，可以通过两种途径启动：ERDAS图标面板菜单条： Main/Image Interpreter--Image Interpreter 菜单 ERDAS图标面板工具条：点击Interpreter图标一Image Interpreter菜单
