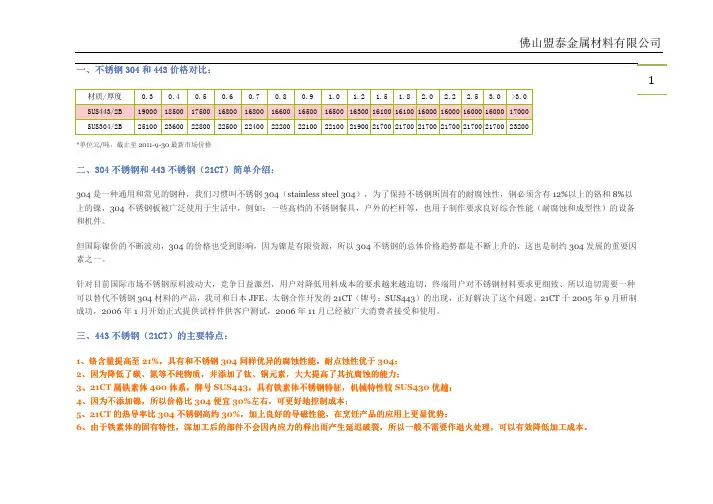

304与443性能差异比较
价格对比：一、不锈钢304 和443 价格对比：
1.
材质/厚度SUS443/2B SUS304/2B 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.2 1.5 1.8 2.0 2.2 2.5 3.0 >3.0 19000 18500 17500 16800 16800 16600 16500 16500 16300 16100 16100 16000 16000 16000 16000 17000 25100 23600 22800 22500 22400 22200 22100 22100 21900 21700 21700 21700 21700 21700 21700 23200
*单位元/吨，截止至2011-9-30 最新市场价格
不锈钢（21CT）简单介绍：二、304 不锈钢和443 不锈钢（21CT）简单介绍：
304 是一种通用和常见的钢种，我们习惯叫不锈钢304（stainless steel 304），为了保持不锈钢所固有的耐腐蚀性，钢必须含有12%以上的铬和8%以上的镍，304 不锈钢板被广泛使用于生活中，例如：一些高档的不锈钢餐具，户外的栏杆等，也用于制作要求良好综合性能（耐腐蚀和成型性）的设备和机件。但国际镍价的不断波动，304 的价格也受到影响，因为镍是有限资源，所以304 不锈钢的总体价格趋势都是不断上升的，这也是制约304 发展的重要因素之一。针对目前国际市场不锈钢原料波动大，竞争日益激烈，用户对降低用料成本的要求越来越迫切，终端用户对不锈钢材料要求更细致、所以迫切需要一种可以替代不锈钢304 材料的产品，我司和日本JFE、太钢合作开发的21CT（牌号：SUS443）的出现，正好解决了这个问题。21CT 于2005 年9 月研制成功，2006 年 1 月开始正式提供试样件供客户测试，2006 年11 月已经被广大消费者接受和使用。

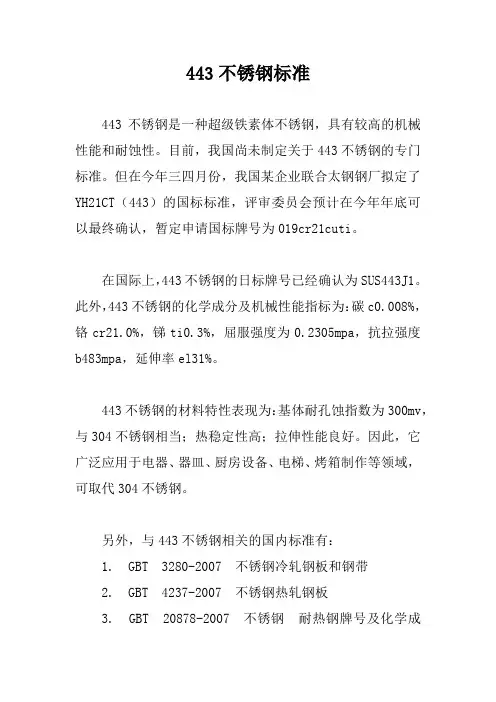

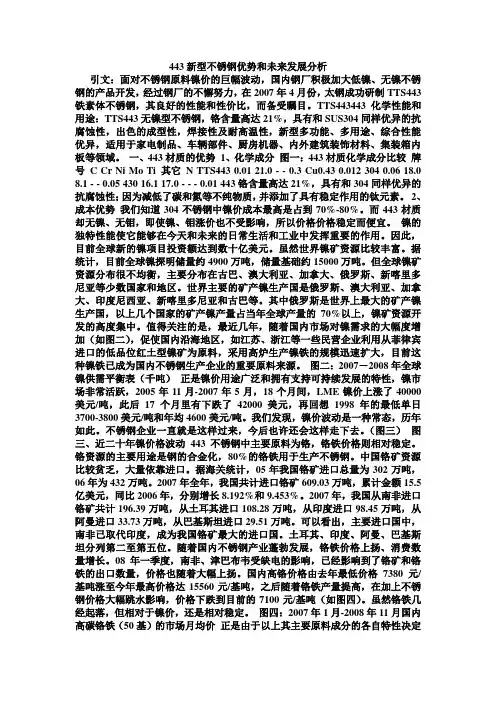

不锈钢（21CT）的主要特点：三、443 不锈钢（21CT）的主要特点：
1、铬含量提高至21%，具有和不锈钢304 同样优异的腐蚀性能，耐点蚀性优于304；、同样优异的腐蚀性能，，；
2、因为降低了碳、氮等不纯物质，并添加了钛、铜元素，大大提高了其抗腐蚀的能力；、因为降低了碳、氮等不纯物质，并添加了钛、铜元素，大大提高了其抗腐蚀的能力；
3、21CT 属铁素体400 体系，牌号SUS443，具有铁素体不锈钢特征，机械特性较SUS430 优越；、体系，优越；，具有铁素体不锈钢特征，
4、因为不添加镍，所以价格比304 便宜30%左右，可更好地控制成本；、因为不添加镍，左右，左右可更好地控制成本；
5、21CT 的热导率比304 不锈钢高约30%，加上良好的导磁性能，在烹饪产品的应用上更显优势；、，加上良好的导磁性能，在烹饪产品的应用上更显优势；
6、由于铁素体的固有特性，深加工后的部件不会因内应力的释出而产生延迟破裂，所以一般不需要作退火处理，可以有效降低加工成本。、由于铁素体的固有特性，深加工后的部件不会因内应力的释出而产生延迟破裂，所以一般不需要作退火处理
，可以有效降低加工成本。
佛山盟泰金属材料有限公司
443（21CT）的应用领域：四、不锈钢443（21CT）的应用领域：
2
厨具：洗碗池、烧烤炉、厨房设备、壶、灶台、餐具、抽油烟机、炉面板、烹调锅… 电器：洗碗机、电饭煲、微波炉、洗衣机、冷冻箱、搅拌机、咖啡机… 运输：冷冻集装箱、汽车排气系统零件、热交换器… 建筑：升降机、电动扶梯、屋顶、门窗配件、五金杂件、装饰管、建筑五金… 其它：ERW 管、水箱、水管、燃烧网、烧烤网、消声器… 目前我司443 材料的主要应用领域(不锈钢板居多)：电梯行业、小家电行业、食品设备、餐具行业、厨房工程等。

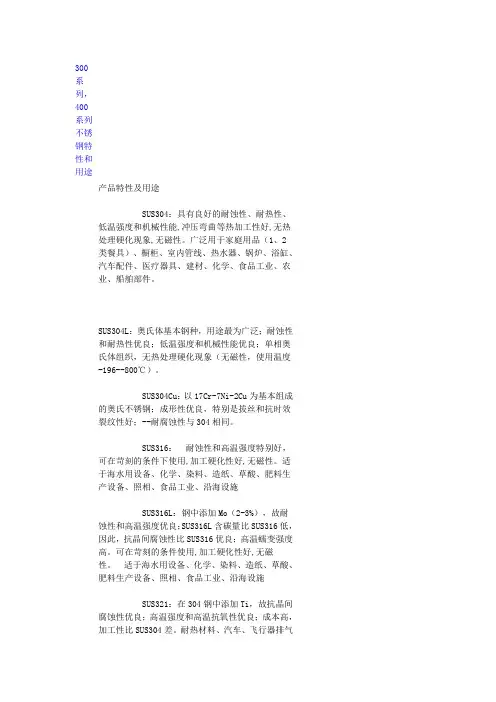

化学成分对比：五、不锈钢304 VS 21CT 化学成分对比：
钢型21CT SUS304 铬21 18.2 镍8.1 钼钛0.3 碳0.008 0.06 氮0.01 0.04 铜0.43 -
*21CT 提高了铬含量到21%，因此防腐蚀性能更好，而且额外添加了钛元素和铜元素。*钛元素可以提高防晶间腐蚀的能力，改善焊接性能。*铜元素可以提高对酸性物质的耐腐蚀能力。
SUS443（21CT）的物理性能对比：六、SUS304 和SUS443（21CT）的物理性能对比：
钢型密度（g/cm3）21CT SUS304 7.74 7.93 密度(10-6Ω·cm) 58 70 有无磁性比热25℃（J/kg·℃）440 500 热导率热100℃（W/m·℃）22.5 16.2 热膨胀率20-100℃（10-6/℃）10.5 17.3 杨氏模量(Gpa) 204 193
*21CT 和304 相比：密度低，重量相同的情况下，材料面积约可扩大2.5%、热导性能好、热膨胀少，有磁性，具备适用于电磁炉的优良特性！
佛山盟泰金属材料有限公司
443（21CT）的机械性能对比：七、SUS304 和443（21CT）的机械性能对比：
3

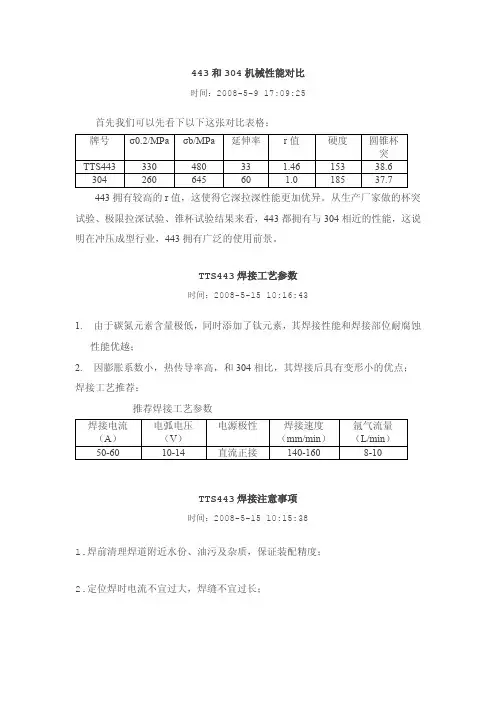

钢型屈服强度(MPa) SUS443 SUS304 305 260 抗拉强度(MPa) 483 645 延伸率(%) 31 60 1.3 1.0 平均R 值硬度(Hv) 161 185 圆锥杯突(mm) 38.6 37.7 良好
(R=0T) 良好(R=0T) 弯曲性（折弯角度180°）
*R 值是材料深冲成型的指标，R 值越高，深拉成型的性能就越好！
的导热对比：八、SUS304 和21CT 的导热对比：
煮沸2 公升水的测试结果图
*结论：用煤气或者电磁炉加热时，443 的导热性能都比不锈钢304 优越！
443（21CT）的焊接性能对比：九、304 和443（21CT）的焊接性能对比：
组合21CT 和21CT 同种焊接21CT 和SUS304 异种焊接TIG 焊接□ ■ MIG 焊接□ □ 电焊□ □
佛山盟泰金属材料有限公司
□：腐蚀性能不会降低或降低很少■：腐蚀性能会降低注：更详细的焊接技术资料和焊接技巧，可以联系我司索取。
4

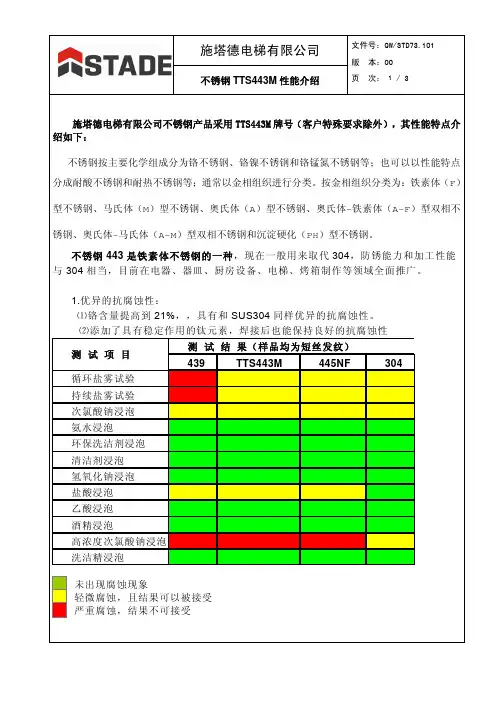

不锈钢板的腐蚀性能结果对比：十、304 不锈钢板和443 不锈钢板的腐蚀性能结果对比：
钢型循环腐蚀试验盐雾试验（NSS）盐雾试验（NSS）暴露试验焊接部腐蚀
SUS443
SUS304
佛山盟泰金属材料有限公司
测试腐蚀性能的方法：表面#600 抛光不锈钢板，盐水喷雾（5%NaCl，35℃，2hr）→干燥（60℃，4hr）→湿润（40℃，2hr），循环30 次。表面#600 抛光不锈钢板，中性盐水喷雾（5%NaCl，35℃），1000 小时。表面#600 抛光不锈钢板，日本千叶县暴露9 个月，离岸10 米，吸附海盐量0.25mg.dm-2.day-1。TIG 焊接，板厚0.8mm，接触起弧焊接，用氩气保护，焊接后经过表面#600 抛光。
5
十一、应力腐蚀断裂试验对比：十一、SUS304 和SUS443 应力腐蚀断裂试验对比：
钢型有无断裂304 不锈钢≤15h 发生断裂443 不锈钢100h 试验后无断裂
试验后外观
条件：42%MgCl2U 字形弯曲：JIS G 0576 结论：304 不锈钢有可能发生应力腐蚀断裂，但443 不锈钢没有这种危险
佛山盟泰金属材料有限公司
十二、通过的认证：十二、443 通过的认证：
6
欧盟ROHS 认证国际卫生认证德国LFGB 认证美国FDA 认证符合欧盟绿色环保标准（SGS 认证）符合GB-9684-1988《不锈钢食具容器卫生标准》要求符合德国食品和日用品法，符合不锈钢餐具金属释放量要求符合美国的食品安全监管标准，及不锈钢餐具金属释放量要求
第一章 1什么是材料力学性能？什么是材料力学性能指标？主要有哪些？影响因素是什么？ 2 材料力学性能主要表征有哪些？举例说明应用。如何得到材料的力学性能？ 3金属拉伸试验经历哪几个阶段？拉伸试验可以测定哪些力学性能？4拉伸曲线有何作用？拉伸曲线各段图形分别意味着什么？ 5不同材料的拉伸曲线相同吗？为什么? 6材料的拉伸应力应变曲线发现了哪几个关键点？这几个关键点分别有何意义？ 7塑性材料和脆性材料的应力应变曲线有何不同？ 8 弹性变形的实质是什么？ 9弹性模量E的物理意义？E是一个特殊的力性指标，表现在哪里？10比例极限、弹性极限、屈服极限有何异同？ 11你学习了哪几个弹性指标？ 12弹性不完整性包括哪些方面？ 13 什么是滞弹性？举例说明滞弹性的应用？ 14内耗、循环韧性、包申格效应？ 15什么是屈服强度？如何度量屈服强度？ 16如何强化屈服强度？ 17屈服强度的影响因素有哪些？ 18 屈服强度的实际意义？
19真实应力应变曲线与工程应力应变曲线有何不同？有何意义？真实应力应变曲线的关键点是哪个点？ 20什么是应变硬化指数n？有何特殊的物理意义？有何实际意义？ 21 什么是颈缩？颈缩条件、颈缩点意义？ 22 抗拉强度σb和实际意义。 23塑性及其表示和实际意义； 24静力韧度的物理意义。 25静拉伸的断口形式； 26静拉伸断口三要素及其意义； 27解理断裂及其微观断口特征； （27解理面、解理刻面、解理台阶、河流花样； 28解理舌、二次解理、撕裂棱；） 29穿晶断裂、沿晶断裂；脆性断裂、韧性断裂； 30微孔聚集断裂及其微观断口特征。 第二章 1应力状态软性系数α及其意义； 2压缩、弯曲、扭转各有什么主要特点？ 3 缺口试样在弹性状态和塑性状态下的应力分布特点； 4缺口效应及其产生原因； 5缺口强化； 6应力集中系数和缺口敏感度； 7什么是金属硬度？意义何在？
304与443性能差异比较 价格对比：一、不锈钢304 和443 价格对比： 1. 材质/厚度SUS443/2B SUS304/2B 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.2 1.5 1.8 2.0 2.2 2.5 3.0 >3.0 19000 18500 17500 16800 16800 16600 16500 16500 16300 16100 16100 16000 16000 16000 16000 17000 25100 23600 22800 22500 22400 22200 22100 22100 21900 21700 21700 21700 21700 21700 21700 23200 *单位元/吨，截止至2011-9-30 最新市场价格 不锈钢（21CT）简单介绍：二、304 不锈钢和443 不锈钢（21CT）简单介绍： 304 是一种通用和常见的钢种，我们习惯叫不锈钢304（stainless steel 304），为了保持不锈钢所固有的耐腐蚀性，钢必须含有12%以上的铬和8%以上的镍，304 不锈钢板被广泛使用于生活中，例如：一些高档的不锈钢餐具，户外的栏杆等，也用于制作要求良好综合性能（耐腐蚀和成型性）的设备和机件。但国际镍价的不断波动，304 的价格也受到影响，因为镍是有限资源，所以304 不锈钢的总体价格趋势都是不断上升的，这也是制约304 发展的重要因素之一。针对目前国际市场不锈钢原料波动大，竞争日益激烈，用户对降低用料成本的要求越来越迫切，终端用户对不锈钢材料要求更细致、所以迫切需要一种可以替代不锈钢304 材料的产品，我司和日本JFE、太钢合作开发的21CT（牌号：SUS443）的出现，正好解决了这个问题。21CT 于2005 年9 月研制成功，2006 年 1 月开始正式提供试样件供客户测试，2006 年11 月已经被广大消费者接受和使用。 不锈钢（21CT）的主要特点：三、443 不锈钢（21CT）的主要特点： 1、铬含量提高至21%，具有和不锈钢304 同样优异的腐蚀性能，耐点蚀性优于304；、同样优异的腐蚀性能，，； 2、因为降低了碳、氮等不纯物质，并添加了钛、铜元素，大大提高了其抗腐蚀的能力；、因为降低了碳、氮等不纯物质，并添加了钛、铜元素，大大提高了其抗腐蚀的能力； 3、21CT 属铁素体400 体系，牌号SUS443，具有铁素体不锈钢特征，机械特性较SUS430 优越；、体系，优越；，具有铁素体不锈钢特征， 4、因为不添加镍，所以价格比304 便宜30%左右，可更好地控制成本；、因为不添加镍，左右，左右可更好地控制成本； 5、21CT 的热导率比304 不锈钢高约30%，加上良好的导磁性能，在烹饪产品的应用上更显优势；、，加上良好的导磁性能，在烹饪产品的应用上更显优势； 6、由于铁素体的固有特性，深加工后的部件不会因内应力的释出而产生延迟破裂，所以一般不需要作退火处理，可以有效降低加工成本。、由于铁素体的固有特性，深加工后的部件不会因内应力的释出而产生延迟破裂，所以一般不需要作退火处理 ，可以有效降低加工成本。 佛山盟泰金属材料有限公司 443（21CT）的应用领域：四、不锈钢443（21CT）的应用领域： 2 厨具：洗碗池、烧烤炉、厨房设备、壶、灶台、餐具、抽油烟机、炉面板、烹调锅… 电器：洗碗机、电饭煲、微波炉、洗衣机、冷冻箱、搅拌机、咖啡机… 运输：冷冻集装箱、汽车排气系统零件、热交换器… 建筑：升降机、电动扶梯、屋顶、门窗配件、五金杂件、装饰管、建筑五金… 其它：ERW 管、水箱、水管、燃烧网、烧烤网、消声器… 目前我司443 材料的主要应用领域(不锈钢板居多)：电梯行业、小家电行业、食品设备、餐具行业、厨房工程等。 化学成分对比：五、不锈钢304 VS 21CT 化学成分对比： 钢型21CT SUS304 铬21 18.2 镍8.1 钼钛0.3 碳0.008 0.06 氮0.01 0.04 铜0.43 -
常用喷丝板材料的性能对比 喷丝板常用的材料通常有以下几种： 一、材料牌号： 二、化学成分： 合金钢种各种合金元素的作用可以归纳为以下几点： 1.碳（C）：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，碳也能增加 钢的冷脆性和时效敏感性。 2.硅（Si）：在炼钢过程中加硅作为常用的还原剂和脱氧剂，有固熔强化作用，提高电阻 率，降低磁滞损耗，改善磁导率，提高淬透性，抗回火性，对改善综合力学性能有利，提高弹性极限，增加自然条件下的耐蚀性。含量较高时，降低焊接性，且易导致冷脆。 3.锰（Mn）：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，能提高钢的淬透性，但有增加 晶粒粗化和回火脆性的不利倾向。 4.磷（P）：在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低 塑性，使冷弯性能变坏。 5.硫（S）：硫在通常情况下也是有害元素。使钢产生热脆性，降低钢的延展性和韧性，在 锻造和轧制时造成裂纹。硫对焊接性能也不利，降低耐腐蚀性。 6.铬（Cr）：铬能提高强度、硬度和耐磨性，但同时降低塑性和韧性。铬又能提高钢的抗 氧化性和耐腐蚀性，因而是不锈钢，耐热钢的重要合金元素。 7.镍(Ni)：镍能提高钢的强度，而又保持良好的塑性和韧性。镍对酸碱有较高的耐腐蚀能 力，在高温下有防锈和耐热能力。 8.铜(Cu)：铜能提高强度和韧性，特别是大气腐蚀性能，但是在热加工时容易产生热脆现 象。 9.铌(Nb)：铌能细化晶粒和降低钢的过热敏感性及回火脆性，提高强度、冲击韧性，但塑 性和韧性有所下降。。铌可改善焊接性能。
常用的三种喷丝板材料合金元素含量如下表所示： 注：[1] 三种材料的合金元素含量的差别主要体现在Ni的含量有明显差距： SUS630材料Ni含量较低，耐腐蚀能力及防锈能力稍差，在保护下不锈； SUS431材料Ni含量低，耐腐蚀能力及防锈能力差，在潮湿环境中易生锈； 1Cr18Ni9Ti材料Ni含量高，具有较高的耐腐蚀能力及防锈能力。 三、常用机械性能： 四、加工特性： 注：[1] SUS630材料的加工性能好，加工后工件的表面、导孔、微孔光洁度较好； [2] SUS431材料的加工性能较好，但由于硬度稍低，加工过程中易出现“剐料”现象； [3] SUS321材料硬度低，不易加工，加工中有粘刀现象。
LED几个重要性能指标分析 一、LED的颜色 LED的颜色是一项非常重要的指标，是每一个LED相关灯具产品必须标明，目前LED的颜色主要有红色、绿色、蓝色、青色、黄色、白色、暖白、琥珀色等。在我们设计和接单的时候这个参数是千万不能忘记的(尤其是初学者).因为颜色不同,相关的参数也有很大的变化。 二、LED的电流 LED的正向极限(IF)电流多在20MA，而且LED的光衰电流不能大于IF/3，大约15MA和18MA。LED的发光强度仅在一定范围内与IF成正比,当IF＞20MA时，亮度的增强已经无法用内眼分出来。因此，LED的工作电流一般选在17—19MA左右比较合理.前面所针对是普通小功率LED（）之间的LED而言,但有些食人鱼LED除外（有些在40MA左右的额定值）。 除着技术的不断发展，大功率的LED也不断出现如（IF=150MA），1WLED（IF=350MA），3WLED（IF=750MA）还有其它更多的规格，我不一一进行介绍,你们可以自己去查LED手册。 三、LED的电压 通常所说的LED是正向电压,就是说LED的正极接电源正极，负极接电源负极。电压与颜色有关系，红、黄、黄绿的电压是—之间。白、蓝、翠绿的电压是—之间，这里笔者要提醒的是，同一批生产出的LED电压也会有一些差异，要根据厂家提供的为准，在外界温度升高时，VF将会下降。 四、LED的反向电压VRm 允许增加的最大反向电压。超过数值，发光二极管可能被击穿损坏。 五、LED的色温 以绝对温度K来表示，即将一标准黑体加热，温度升高到一定程度时颜色开始由深红—浅红—橙黄—白—蓝，逐渐改变，某光源与黑体的颜色相同时，将黑体当时的绝对温度称为该光源之色温。 因相关色温度事实上是以黑体辐射接近光源光色时，对该光源光色表现的评价值，并非一种精确的颜色对比，故具相同色温值的二光源，可能在光色外观上仍有些许差异。仅凭色温无法了解光源对物体的显色能力，或在该光源下物体颜色的再现如何。 六、发光强度（I、Intensity） 单位坎德拉，即cd。光源在给定方向的单位立体角中发射的光通量定义为光源在该方向的（发）光强（度），发光强度是针对点光源而言的，或者发光体的大小与照射距离相比比较小的场合。这个量是表明发光体在空间发射的会聚能力的。可以说，发光强度就是描述了光源到底有多“亮”，因为它是光功率与会聚能力的一个共同的描述。发光强度越大，光源看起来就越亮，同时在相同条件下被该光源照射后的物体也就越亮，因此，早些时候描述手电都用这个参数。 现在LED也用这个单位来描述，比如某LED是15000的，单位是mcd，1000mcd=1cd，因此15000mcd就是15cd。之所以LED用毫cd（mcd）而不直接用cd来表示，是因为以前最早LED比较暗，比如1984年标准5mm的LED其发光强度才，因此才用mcd表示。 用发光强度来表示“亮度”的缺点是，如果管芯完全一样的两个LED，会聚程度好的发光强度就高。因此，用户在购买LED的时候不要只关注高I值，还要看照射角度。很多高I值的LED并非提高自身的发射效率来达到，而是把镜头加长照射角度变窄而实现，这尽管对LED手电有用，但可观察角度也受限。另外，同样的管芯LED，直径5mm的I值就比3mm的大一倍多，但只有直径10mm的1/4，因为透镜越大会聚特性就越好。
力学性能指标：拉伸强度、断裂伸长率、硬度、弹性模量、冲击强度。 影响力学性能的因素：温度、拉伸速度、环境介质、压力等。 弹性变形特点:可逆变形虎克定律弹性变形量很小，一般不超过0.5%-1% 材料的弹性模量主要取决于结合键的本性和原子间的结合力，而材料的成分和组织对它的影响不大共价键的弹性模量最高. 弹性比功：又称弹性比能，表示金属材料吸收弹性变形功的能力。一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。 滞弹性：在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象。 循环韧性的意义:循环韧性越高，机件依靠自身的消振能力越好，所以高循环韧性对于降机器的噪声，抑制高速机械的振动，防止共振导致疲劳断裂意义重大 金属材料常见的塑性变形方式滑移和孪生 金属应变硬化机理与高分子应变硬化机理的区别:金属机理：位错的增殖与交互作用导致的阻碍高分子机理：发生应变诱导结晶、分子链接近最大伸长 韧性断裂：金属断裂前产生明显的宏观塑性变形的断裂，有一个缓慢的撕裂过程，在裂纹扩展过程中不断消耗能量。脆性断裂：突然发生断裂，基本上不发生塑性变形，没有明显征兆，因此危害性很大。 α值越大，表示应力状态越“软”，金属越易于产生塑性变形和韧性断裂。α值越小，表示应力状态越“硬”，金属越不易于产生塑性变形而易于产生脆性断裂。拉伸时塑性很好的材料，在压缩时只发生压缩变形而不断裂。硬度：布氏、洛氏、维氏 缺口效应：缺口根部产生应力集中，同时缺口截面上的应力分布发生改变。 断裂韧性：由于裂纹破坏了材料的均匀连续性，改变了材料内部应力状态和应力分布，所以机件的结构性能就不再相似于无裂纹的试样性能，传统的力学强度理论就不再适用。 断裂力学就是在这种背景下发展起来的一门新型断裂强度科学，是在承认机件存在宏观裂纹的前提下，建立了裂纹扩展的各种新的力学参量，并提出了含裂纹体的断裂判据和材料断裂韧度。 分析裂纹体断裂问题的方法：应力应变分析方法：考虑裂纹尖端附近的应力场强度，得到相应的断裂K判据。(2) 能量分析方法：考虑裂纹扩展时系统能量的变化，建立能量转化平衡方程，得到相应的断裂G判 KI和KIC的区别：应力场强度因子KI增大到临界值KIC时，材料发生断裂，这个临界值KIC称为断裂韧度。KI是力学参量，与载荷、试样尺寸有关，而和材料本身无关。KIC是力学性能指标，只与材料组织结构、成分有关，与试样尺寸和载荷无关。根据KI和KIC的相对大小，可以建立裂纹失稳扩展脆断的断裂K判据，由于平面应变断裂最危险，通常以KIC为标准建立： 应力腐蚀现象：在应力和特定的化学介质共同作用下，经过一段时间后所产生的低应力脆性断裂现象。 应力腐蚀产生的条件：(1)必须有应力，特别是拉应力的作用, 远低于材料的屈服强度，是脆性断裂；(2)对一定成分的合金，只有在特定介质中才发生应力腐蚀断裂；(3)应力腐蚀断裂速度约为10-8-10-6 m／s数量级的范围内，远大于没有应力时的腐蚀速度，又远小于单纯力学因素引起的断裂速度。 机理：当应力腐蚀敏感的材料置于腐蚀介质中，首先在金属的表面形成一层保护膜，它阻止了腐蚀进行，即所谓“钝化”。由于拉应力和保护膜增厚带来的附加应力使局部地区的保护膜破裂，破裂处金属直接暴露在介质中，成为微电池的阳极，产生阳极溶解。阳极小阴极大，所以溶解速度很快，腐蚀到一定程度又形成新的保护膜，但在拉应力的作用下又可能重新破坏，发生新的阳极溶解。这种保护膜反复形成反复破裂的过程，就会使某些局部地区腐蚀加
影响材料力学性能测试的因素 1 拉伸实验强度和延性丈量的准确度和偏向取决于能否严厉恪守指定实验办法并受设备和材料要素、试样制备和实验、丈量误差的影响。 2 关于相同材料的复验协商分歧取决于材料的平均性、试样制备的反复性、实验条件和拉伸实验参数的测定。 3 可影响实验结果的设备要素包括：拉伸实验机的刚性、减震才能、固有的频率和运动部件重量;力的指针准确度和实验机不同范围内力的运用;恰当的加力速度、用适宜的力使试样对中、夹具的平行度、夹持力、控制力的大小、引伸计的适用性和标定、热的消散(经过夹具、引伸计或辅助安装)等等。 4 能影响实验结果的材料要素包括：实验材料的代表性和平均性、试样型式、试样制备(外表光亮度，尺寸准确度，标距端部过渡圆弧，标距内锥度，弯曲试样，螺纹质量等等)。 a、有些材料对试样外表光亮度十分敏感(见注8) 必需研磨至理想光亮度，或者抛光至得到正确结果。 b、关于铸造的、轧制的、锻造的或其他非加工外表状态的试样，实验结果可能受外表特性影响(见注14)。 c、取自部件或构件隶属部位的试样，像外延局部或冒口，或者独立消费的铸件(例如, 脊形试块)可能产生不具部件或构件代表性的实验结果。 d、试样尺寸可能影响实验结果。关于圆柱形的或矩形的试样，改动试样尺寸普通对屈从强度和抗拉强度影响很小，但假如呈现改动，则可影响上屈从强度、伸长率和断面收缩率。用下式比拟不同试样测定的伸长率值： L0/(A0)1 / 2 ( 1) 其中： L0 = 试样的原始标距 A0 = 试样的原始横截面积 1 具有较小的L0/(A0)1 / 2 比值的试样普通会得出较大的伸长率和断面收缩率，例如矩形拉伸试样的宽度或厚度增加后，状况即如此。 2 坚持L0/(A0)1 / 2r比值固定最小值，但影响不大。由于增加图8比例试样的尺寸可发现伸长率和面积收缩有所增加或减少，这取决于材料和实验条件。 e、标距内有一个允许的1 %的锥度可招致伸长率值降低。1 %的锥度会使伸长率降低15 % 。
频谱分析仪基础知识性能指标及实用技巧 频谱分析仪是用来显示频域幅度的仪器，在射频领域有“射频万用表”的美称。在射频领域，传统的万用表已经不能有效测量信号的幅度，示波器测量频率很高的信号也比较困难，而这正是频谱分析仪的强项。本讲从频谱分析仪的种类与应用入手，介绍频谱分析仪的基本性能指标、操作要点和使用方法，供初级工程师入门学习；同时深入总结频谱分析仪的实用技巧，对频谱分析仪的常见问题以Q/A的形式进行归纳，帮助高级射频的工程师和爱好者进一步提高。 频谱分析仪的种类与应用 频谱分析仪主要用于显示频域输入信号的频谱特性，依据信号方式的差异分为即时频谱分析仪和扫描调谐频谱分析仪两种。完成频谱分析有扫频式和FFT两种方式：FFT适合于窄分析带宽，快速测量场合；扫频方式适合于宽频带分析场合。 即时频谱分析仪可在同一时间显示频域的信号振幅，其工作原理是针对不同的频率信号设置相对应的滤波器与检知器，并经由同步多工扫瞄器将信号输出至萤幕，优点在于能够显示周期性杂散波的瞬时反应，但缺点是价格昂贵，且频宽范围、滤波器的数目与最大多工交换时间都将对其性能表现造成限制。 扫瞄调谐频谱分析仪是最常用的频谱分析仪类型，它的基本结构与超外差式器类似，主要工作原理是输入信号透过衰减器直接加入混波器中，可调变的本地振荡器经由与CRT萤幕同步的扫瞄产生器产生随时间作线性变化的振荡频率，再将混波器与输入信号混波降频后的中频信号放大后、滤波与检波传送至CRT萤幕，因此CRT萤幕的纵轴将显示信号振幅与频率的相对关系。 基于快速傅立叶转换（FFT）的频谱分析仪透过傅立叶运算将被测信号分解成分立的频率分量，进而达到与传统频谱分析仪同样的结果。新型的频谱分析仪采用数位，直接由类比/数位转换器（ADC）对输入信号取样，再经傅立叶运算处理后而得到频谱分布图。 频谱分析仪透过频域对信号进行分析，广泛应用于监测电磁环境、无线电频谱监测、电子产品电磁兼容测量、无线电发射机发射特性、信号源输出信号品质、反无线窃听器等领域，是从事电子产品研发、生产、检验的常用工具，特别针对无线通讯信号的测量更是必要工具。另外，由于频谱仪具有图示化射频信号的能力，频谱图可以帮助我们了解信号的特性和类型，有助于最终了解信号的调制方式和机的类型。在军事领域，频谱仪在电子对抗和频谱监测中
2.3影响钢材力学性能的因素 影响钢材力学性能的因素有： 化学成分冶金和轧制过程时效冷作硬化温度 应力集中和残余应力复杂应力状态 1.化学成分 钢的基本元素为铁（Fe），普通碳素钢中占99%，此外还有碳（C）、硅（Si）、锰（Mn）等杂质元素，及硫（S）、磷（P）、氧（O）、氮（N）等有害元素，这些总含量约1%，但对钢材力学性能却有很大影响。 碳：除铁以外最主要的元素。碳含量增加，使钢材强度提高，塑性、韧性，特别是低温冲击韧性下降，同时耐腐蚀性、疲劳强度和冷弯性能也显著下降，恶化钢材可焊性，增加低温脆断的危险性。一般建筑用钢要求含碳量在0.22%以下，焊接结构中应限制在 0.20%以下。 硅：作为脱氧剂加入普通碳素钢。适量硅可提高钢材的强度，而对塑性、冲击韧性、冷弯性能及可焊性无显著的不良影响。一般镇静钢的含硅量为0.10%～0.30%，含量过高（达1%），会降低钢材塑性、冲击韧性、抗锈性和可焊性。 锰：是一种弱脱氧剂。适量的锰可有效提高钢材强度，消除硫、氧对钢材的热脆影响，改善钢材热加工性能，并改善钢材的冷脆倾向，同时不显著降低钢材的塑性、冲击韧性。 普通碳素钢中锰的含量约为0.3%～0.8%。含量过高（达1.0%～1.5%以上）使钢材变脆变硬，并降低钢材的抗锈性和可焊性。 硫：有害元素。引起钢材热脆，降低钢材的塑性、冲击韧性、疲劳强度和抗锈性等。一般建筑用钢含硫量要求不超过0.055%，在焊接结构中应不超过0.050%。 磷：有害元素。虽可提高强度、抗锈性，但严重降低塑性、冲击韧性、冷弯性能和可焊性，
尤其低温时发生冷脆，含量需严格控制，一般不超过0.050%，焊接结构中不超过 0.045%。 氧：有害元素。引起热脆。一般要求含量小于0.05%。 氮：能使钢材强化，但显著降低钢材塑性、韧性、可焊性和冷弯性能，增加时效倾向和冷脆性。一般要求含量小于0.008%。 为改善钢材力学性能，可适量增加锰、硅含量，还可掺入一定数量的铬、镍、铜、钒、钛、铌等合金元素，炼成合金钢。钢结构常用合金钢中合金元素含量较少，称为普通低合金钢。 2.冶金轧制过程 ?按炉种分： 结构用钢我国主要有三种冶炼方法：碱性平炉炼钢法、顶吹氧气转炉炼钢法、碱性侧吹转炉炼钢法。 平炉钢和顶吹转炉钢的力学性能指标较接近，而碱性侧吹转炉钢的冲击韧性、可焊性、时效性、冷脆性、抗锈性能等都较差，故这种炼钢法已逐步淘汰。 ?按脱氧程度分： 沸腾钢、镇静钢和半镇静钢。 沸腾钢脱氧程度低，氧、氮和一氧化碳气体从钢液中逸出，形成钢液的沸腾。沸腾钢的时效、韧性、可焊性较差，容易发生时效和变脆，但产量较高、成本较低；半镇静钢脱氧程度较高些，上述性能都略好；而镇静钢的脱氧程度最高，性能最好，但产量较低，成本较高。 3.其他因素 时效
不锈钢硬度的检测方法 不锈钢产品按交货形状分类可分为不锈钢板、不锈钢带、不锈钢管、不锈钢棒、不锈钢丝等。如果按照金相组织分类则可分为以下五种类型：奥氏体不锈钢、铁素体不锈钢、奥氏体－铁素体不锈钢、马氏体不锈钢和沉淀硬化型不锈钢。各种不锈钢材料都是以退火、调质、固溶、淬火或回火等各种不同的热处理状态供货的。 1 不锈钢的力学性能 不锈钢材料的力学性能十分重要，它关系到以不锈钢为原料而进行的变形、冲压、切削等加工的性能和质量。因此，几乎所有的不锈钢材料都要求进行力学性能测试。力学性能测试方法主要分两类，一类是拉伸试验，一类是硬度试验。拉伸试验是将不锈钢材料制成试样，在拉伸试验机上将试样拉至断裂，然后测定一项或几项力学性能，通常仅测定抗拉强度、屈服强度、断后伸长率和断面收缩率。拉伸试验是金属材料最基本的力学性能试验方法，几乎所有的金属材料，只要对力学性能有要求，都规定了拉伸试验。特别是那些形状不便于进行硬度试验的材料，拉伸试验成为唯一的力学性能检测手段。 硬度试验是将一个硬质压头按规定条件缓慢压入试样表面、然后测试压痕深度或尺寸，以此确定材料硬度的大小。硬度试验是材料力学性能试验中最简单、最迅速、最易于实施的方法。硬度试验是非破坏性的，材料硬度值与抗拉强度值之间有近似的换算关系。材料的硬度值可以换算成抗拉强度值，这一点具有很大的实用意义。 由于拉伸试验不便于测试，并且由硬度换算到强度很方便，因此人们越来越多地只测试材料硬度而较少测试其强度。特别是由于硬度计制造技术的不断进步和推陈出新，一些原来无法直接测试硬度的材料，如不锈钢管材、不锈钢线材、极薄的不锈钢材板和不锈钢带材等，现在都已经可以直接测试硬度了。所以，存在一个硬度试验逐渐代替拉伸试验的趋势。 在不锈钢材料的国家标准中大多数都同时规定了拉伸试验和硬度试验。小部分不便于进行硬度试验的材料，例如不锈钢管材和线材只规定了拉伸试验。在不锈钢标准中，一般都规定了布、洛、维三种硬度试验方法，测定HB、HRB（或HRC）和HV硬度值，规定三种硬度值只测其一即可。 奥氏体不锈钢和奥氏体—铁素体不锈钢通常都以固溶状态供货，铁素体不锈钢通常以退火状态供货，标准中规定了这些材料硬度的上限值。马氏体不锈钢一部分以退火状态供货，标准中规定了硬度的上限值，另一部分马氏体不锈钢以淬火及回火状态供货，标准中规定了硬度的下限值。沉淀硬化型不锈钢当以固溶状态供货时，标准中规定了硬度的上限值，以时效状态供货时，标准中规定了硬度的下限值。总之，各种牌号不锈钢材料的硬度被规定为不高于某个硬度值或不低于某个硬度值。 中国标准GB/T 4239《不锈钢和耐热钢冷轧钢带》规定了不锈钢冷轧带材的力学性能，如表一~表六所示。标准中规定：硬度检验要根据带材的尺寸和状态选择其中一种方法。

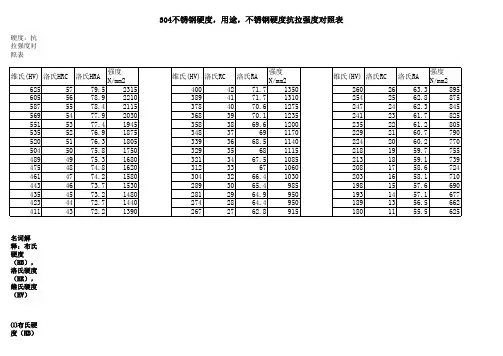

洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算 洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算 硬度是衡量材料软硬程度的一个性能指标。硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。最普通的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。最流行的里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。 钢材的硬度：金属硬度(Hardness)的代号为H。按硬度试验方法的不同， ●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。 ●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。两者区别在于硬度计之测头不同，布 氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。 ●HV-适用于显微镜分析。维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材 料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。 ●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。 ●目前最常用的便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。时代公司生产的TH系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！”（详细情况请点击《里氏硬度计TH140/TH160/HLN-11A/HS141便携式系列》） 1、HB - 布氏硬度: 布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。洛氏硬度(HRC)一般用于硬度较高的材料，如热处理后的硬度等等。 布式硬度(HB)是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。布式硬度值是载荷除以压痕球形表面积所得的商。一般为：以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2(N/mm2)。（关于布式硬度(HB)详细情况请点击《布氏硬度机(计)HB-3000B/TH600》） 2、HR-洛式硬度 洛式硬度（HR-）是以压痕塑性变形深度来确定硬度值指标。以毫米作为一个硬度单位。当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为、的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料 硬度的不同，分三种不同的标度来表 示：
控制系统性能指标
第五章线性系统的频域分析法 一、频率特性四、稳定裕度 二、开环系统的典型环节分解 五、闭环系统的频域性能指标 和开环频率特性曲线的绘制 三、频率域稳定判据 本章主要内容： 1 控制系统的频带宽度 2 系统带宽的选择 3 确定闭环频率特性的图解方法 4 闭环系统频域指标和时域指标的转换 五、闭环系统的频域性能指标
1 控制系统的频带宽度 1 频带宽度 当闭环幅频特性下降到频率为零时的分贝值以下3分贝时，对应的频率称为带宽频率，记为ωb。即当ω>ωb 而频率范围（0，ωb）称为系统带宽。 根据带宽定义，对高于带宽频率的正弦输入信号，系统输出将呈现较大的衰减，因此选取适当的带宽，可以抑制高频噪声的影响。但带宽过窄又会影响系统正弦输入信号的能力，降低瞬态响应的速度。因此在设计系统时，对于频率宽度的确定必须兼顾到系统的响应速度和抗高频干扰的要求。 2、I型和II型系统的带宽 2、系统带宽的选择 由于系统会受多种非线性因素的影响，系统的输入和输出端不可避免的存在确定性扰动和随机噪声，因此控制系统的带宽的选择需综合考虑各种输入信号的频率范围及其对系统性能的影响，即应使系统对输入信号具有良好的跟踪能力和对扰动信号具有较强的抑制能力。 总而言之，系统的分析应区分输入信号的性质、位置，根据其频谱或谱密度以及相应的传递函数选择合适带宽，而系统设计主要是围绕带宽来进行的。 3、确定闭环频率特性的图解方法
1、尼科尔斯图线 设开环和闭环频率特性为 4、闭环系统频域指标和时域指标的转换 工程中常用根据相角裕度γ和截止频率ω估算时域指标的两种方法。 相角裕度γ表明系统的稳定程度，而系统的稳定程度直接影响时域指标σ%、ts。 1、系统闭环和开环频域指标的关系 系统开环指标截止频率ωc与闭环带宽ωb有着密切的关系。对于两个稳定程度相仿的系统，ωc 大的系统，ωb也大；ωc小的系统，ωb也小。 因此ωc和系统响应速度存在正比关系，ωc可用来衡量系统的响应速度。又由于闭环振荡性指标谐振Mr和开环指标相角裕度γ都能表征系统的稳定程度。 系统开环相频特性可表示为
1、岩棉板/岩棉带主要性能指标要求 检验项目单位 性能指标 岩棉板岩棉带密度Kg/m3 ≥140 ≥100 直角偏离表mm/m ≦5 平整度偏表Mm ≦6 酸度系数- 大于等于1.8且不大于3.0 尺寸稳定性% ≦1.0 质量吸湿率% ≦1.0 憎水率% ≧98.0 吸水量（部分浸水） 短期（24h）Kg/m2 ≦1.0 长期（48h）≦3.0 导热系数(w/m.k) ≦0.040 ≦0.048 垂直于表面的抗拉强度 TR80 Kpa / ≧80 TR15 ≧15 / TR10 ≧10 / TR7.5 ≧7.5 / 压缩强度Kpa ≧40 2、石墨聚苯板性能指标要求 1）表观密度：18～22kg/m3 2）导热系数≤0.032W/(m·K) 3）压缩性能（变形10%时）≥150KPa 4）尺寸稳定性（%)≤0.3 5）拉伸粘结强度≥0.10%且破坏部位不得位于粘结界面； 6）吸水率≤3
3、聚苯板/挤塑板性能指标要求 试验项目单位 性能指标 试验方法EPS板XPS板 表观密度 涂料饰面 Kg/m3 18.0-22.0 25.0-35.0 GB/T6343 面砖饰面≥20.0 导热系数W/（m.k）≤0.041 ≤0.030 GB/T10294 压缩强度MPa ≥0.10 0.15-0.25 GB/T8813 垂直于板面方向的抗 拉强度 MPa ≥0.10 - JG149中附录D 水蒸气透湿系数Ng/（m.s.Pa） 2.0-4.5 1.0-3.0 QB/T2411 熔结性 断裂弯曲负荷N ≥25- GB/T8812 弯曲变形mm ≥20 ≥10 尺寸稳定性% ≤0.3 ≤1.0 GB/T8811 燃烧性能分级- 不低于E级GB8624 吸水率（体积分数）% ≤1.5 GB/T8810 陈化时间 自然条件 d ≥42 ≥28 - 蒸汽 （60℃恒温） d ≥5 - -
第五章线性系统的频域分析法 一、频率特性四、稳定裕度 二、开环系统的典型环节分解 五、闭环系统的频域性能指标 和开环频率特性曲线的绘制 三、频率域稳定判据 本章主要内容： 1 控制系统的频带宽度 2 系统带宽的选择 3 确定闭环频率特性的图解方法 4 闭环系统频域指标和时域指标的转换 五、闭环系统的频域性能指标
1 控制系统的频带宽度 1 频带宽度 当闭环幅频特性下降到频率为零时的分贝值以下3分贝时，对应的频率称为带宽频率，记为ωb。即当ω>ωb 而频率范围（0，ωb）称为系统带宽。 根据带宽定义，对高于带宽频率的正弦输入信号，系统输出将呈现较大的衰减，因此选取适当的带宽，可以抑制高频噪声的影响。但带宽过窄又会影响系统正弦输入信号的能力，降低瞬态响应的速度。因此在设计系统时，对于频率宽度的确定必须兼顾到系统的响应速度和抗高频干扰的要求。 2、I型和II型系统的带宽 2、系统带宽的选择 由于系统会受多种非线性因素的影响，系统的输入和输出端不可避免的存在确定性扰动和随机噪声，因此控制系统的带宽的选择需综合考虑各种输入信号的频率范围及其对系统性能的影响，即应使系统对输入信号具有良好的跟踪能力和对扰动信号具有较强的抑制能力。 总而言之，系统的分析应区分输入信号的性质、位置，根据其频谱或谱密度以及相应的传递函数选择合适带宽，而系统设计主要是围绕带宽来进行的。 3、确定闭环频率特性的图解方法
1、尼科尔斯图线 设开环和闭环频率特性为 4、闭环系统频域指标和时域指标的转换 工程中常用根据相角裕度γ和截止频率ω估算时域指标的两种方法。 相角裕度γ表明系统的稳定程度，而系统的稳定程度直接影响时域指标σ%、ts。 1、系统闭环和开环频域指标的关系 系统开环指标截止频率ωc与闭环带宽ωb有着密切的关系。对于两个稳定程度相仿的系统，ωc大的系统，ωb也大；ωc小的系统，ωb也小。 因此ωc和系统响应速度存在正比关系，ωc可用来衡量系统的响应速度。又由于闭环振荡性指标谐振Mr和开环指标相角裕度γ都能表征系统的稳定程度。 系统开环相频特性可表示为
第一章 弹性比功——材料吸收弹性变形功的能力 滞弹性：在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象 滞弹性的影响因素 （1）材料的成分、组织 材料组织越不均匀，滞弹性越明显。 （2）试验条件：a) 温度T↑→滞弹性速率和滞弹性应变↑ b) 切应力愈大，滞弹性越明显。 消除办法： 采用长期回火 回火的作用是使间隙原子到位错空位和晶界去，自身变得比较稳定。 金属的内耗 加载时消耗于金属的变形功大于卸载时金属放出的变形功，因而有一部分变形 功为金属所吸收，这部分吸收的功就称为金属的内耗。 循环韧性：金属材料在交变载荷（振动）下吸收不可逆变形功的能力，称为金属的循环韧性， 也叫金属的内耗，表示材料吸收不可逆变形的能力，亦称消振性。 循环韧性的意义是：材料循环韧性愈高，则机件依靠材料自身的消振能力愈好。 包申格（Bauschinger ）效应 金属材料经过预先加载产生少量塑性变形（残余应变小于1 －4%），而后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现 象。 消除方法（1）预先经受较大的塑性变形（2）在第二次反向受力前使金属材料于回复或再 结晶温度下退火 金属材料常见的塑性变形方式主要为滑移和孪生 屈服现象是金属材料开始产生宏观塑性变形时的标志。 屈服点σs ：材料的在拉伸过程中试验力不增加（保持恒定）仍能 继续伸长时的应力。 σs ＝Fs/ A0 上屈服点σsu ： 试样发生屈服而试验力首次下降前的最大应力。 σsu ＝Fsu/A0 下屈服点σsl ： 当不计初始瞬时效应（指在屈服过程中试验力第一次发生下降）时的屈服阶 段的最小应力。 σsl ＝FsL/ A0 影响屈服强度的因素 （一） 影响屈服强度的内因素 1．金属本性和晶格类型（结合键、晶体结构） 不同的金属其晶格类型，位错运动所受的阻力不同，故彼此的屈服强度不同，单晶的屈服强 度从理论上说是使位错开始运动的临界切应力，其值与位错运动所受到的阻力（晶格阻力－ －派拉力、位错运动交互作用产生的阻力）决定。 派拉力：
钢材成分对机械性能的影响 一、碳（C）：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳含量超过0.23%时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。 二、硅（Si）：在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有 0.15－0.30%的硅。如果钢中含硅量超过0.50-0.60%，硅就算合金元素。硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。在调质结构钢中加入1.0－1.2%的硅，强度可提高15－20%。硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。含硅1－4%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。硅量增加，会降低钢的焊接性能。 三、锰（Mn）：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰0.30－0.50%。在碳素钢中加入0.70%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点高40%。含锰11－14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。锰量增高，减弱钢的抗腐蚀能力，降低焊接性能。
四、磷（P）：在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低塑性，使冷弯性能变坏。因此通常要求钢中含磷量小于 0.045%，优质钢要求更低些。 五、硫（S）：硫在通常情况下也是有害元素。使钢产生热脆性，降低钢的延展性和韧性，在锻造和轧制时造成裂纹。硫对焊接性能也不利，降低耐腐蚀性。所以通常要求硫含量小于0.055%，优质钢要求小于0.040%。在钢中加入0.08-0.20%的硫，可以改善切削加工性，通常称易切削钢。 六、铬（Cr）：增加耐磨损性，硬度，最重要的是耐腐蚀性。在结构钢和工具钢中，铬能显著提高强度、硬度和耐磨性，但同时降低塑性和韧性。性铬又能提高钢的抗氧化和耐腐蚀性，因而是不锈钢、耐热钢的重要合金元素，拥有13%以上的认为是不锈钢。 七、镍(Ni)：镍能提高钢的强度，而又保持良好的塑性和韧性。镍对酸碱有较高的耐腐蚀能力，在高温下有防锈和耐热能力。但由于镍是较稀缺的资源，故应尽量采用其他合金元素代用镍铬钢。 八、钼(Mo)：钼能使钢的晶粒细化，提高淬透性和热强性能，在高温时保持足够的强度和抗蠕变能力(长期在高温下受到应力，发生变形，称蠕变)。结构钢中加入钼，能提高机械性能。还可以抑制合金钢由于火而引起的脆性。在工具钢中可提高红性。
CPU性能指标的判定标准分析： CPU的内部结构分为控制单元，逻辑单元和存储单元三大部分。CPU的性能大致上反映出了它所配置的那部微机的性能，因此CPU的性能指标十分重要。CPU主要的性能指标有以下几点： 一、主频 一个时钟周期完成的指令数是固定的，所以主频越高，CPU的速度也就越快了。不过由于各种CPU 的内部结构也不尽相同，所以并不能完全用主频来概括CPU的性能。至于外频就是系统总线的工作频率；而倍频则是指CPU外频与主频相差的倍数。用公式表示就是：主频=外频×倍频。我们通常说的赛扬433、PIII550都是指CPU的主频而言的。 二、外频 内存总线的速度对整个系统性能来说很重要，由于内存速度的发展滞后于CPU的发展速度，为了缓解内存带来的瓶颈，所以出现了二级缓存，来协调两者之间的差异，而内存总线速度就是指CPU与二级(L2)高速缓存和内存之间的工作频率。 三、工作电压 工作电压指的也就是CPU正常工作所需的电压。早期CPU由于工艺落后，它们的工作电压一般为5V，发展到奔腾586时，已经是3.5V/3.3V/2.8V了，随着CPU的制造工艺与主频的提高，CPU的工作电压有逐步下降的趋势，Intel最新出品的Coppermine已经采用1.6V的工作电压了。低电压能解决耗电过大和发热过高的问题，这对于笔记本电脑尤其重要。 四、乱序执行和分枝预测 乱序执行是指CPU采用了允许将多条指令不按程序规定的顺序分开发送给各相应电路单元处理的技术。分枝是指程序运行时需要改变的节点。分枝有无条件分枝和有条件分枝，其中无条件分枝只需要CPU 按指令顺序执行，而条件分枝则必须根据处理结果再决定程序运行方向是否改变，因此需要“分枝预测”技术处理的是条件分枝。 五、L1高速缓存 在CPU里面内置了高速缓存可以提高CPU的运行效率。内置的L1高速缓存的容量和结构对CPU的性能影响较大，不过高速缓冲存储器均由静态RAM组成，结构较复杂，在CPU管芯面积不能太大的情况下，L1级高速缓存的容量不可能做得太大。采用回写结构的高速缓存。它对读和写操作均有可提供缓存。而采用写通结构的高速缓存，仅对读操作有效。在486以上的计算机中基本采用了回写式高速缓存。 六、L2高速缓存 PentiumPro处理器的L2和CPU运行在相同频率下的，但成本昂贵，所以PentiumII运行在相当于CPU 频率一半下的，容量为512K。为降低成本Intel公司曾生产了一种不带L2的CPU名为赛扬。 七、制造工艺
第一章 1什么是材料力学性能？有何意义？ 2金属拉伸试验经历哪几个阶段？拉伸试验可以测定哪些力学性能？ 3 不同材料的拉伸曲线相同吗？为什么? 4塑性材料和脆性材料的应力应变曲线有何不同？ 5 弹性变形的实质是什么？ 6弹性模量E的物理意义？E是一个特殊的力性指标，表现在哪里？7比例极限、弹性极限、屈服极限有何异同？ 8你学习了哪几个弹性指标？ 9弹性不完整性包括哪些方面？ 10 什么是滞弹性？举例说明滞弹性的应用？ 11内耗、循环韧性、包申格效应？ 12什么是屈服强度？如何度量屈服强度？ 13如何强化屈服强度？ 14屈服强度的影响因素有哪些？ 15 屈服强度的实际意义？ 16真实应力应变曲线与工程应力应变曲线有何不同？有何意义？ 17 什么是应变硬化指数n？有何特殊的物理意义？有何实际意义？ 18 什么是颈缩？颈缩条件、颈缩点意义？ 19 抗拉强度σb和实际意义。 20塑性及其表示和实际意义； 21静力韧度的物理意义。 22 静拉伸的断口形式； 23静拉伸断口三要素及其意义； 24解理断裂及其微观断口特征； 25解理面、解理刻面、解理台阶、河流花样； 26解理舌、二次解理、撕裂棱； 27穿晶断裂、沿晶断裂；脆性断裂、韧性断裂； 28微孔聚集断裂及其微观断口特征。 第二章 1应力状态软性系数α及其意义； 2压缩、弯曲、扭转各有什么特点？ 3 缺口试样在弹性状态和塑性状态下的应力分布特点； 4缺口效应及其产生原因； 5缺口强化； 6缺口敏感度； 7什么是金属硬度？意义何在？ 8硬度测试方法有几种（三类）？有何不同？ 9金属硬度测试的意义（或者硬度测试为什么广泛应用）？ 10布氏硬度原理； 11布氏硬度的相似原理； 12布氏硬度的特点和适用范围；
