多级离心泵型号使用原理及特点
人们在分析质量故障原因时，往往习惯在多级离心泵机械密封自身方面查找原因，例如：机械密封的选型是否合适，材料选择是否正确，密封面的比压是否正确，摩擦副的选择是否合理等等。而很少在多级离心泵机械密封的外部条件方面去查找原因，从泵用机械密封的外部条件的角度分析了影响密封效果的几种因素和应采取的合理措施。大西洋泵业为您分析原因：
一、机械密封的原理及要求
机械密封是靠一对相对运动的环的端面A相互贴合形成的微小轴向间隙起密封作用，这种装置称为机械密封。机械密封通常由动环、静环、压紧元件和密封元件组成。其中动环和静环的端面组成一对摩擦副，动环靠密封室中液体的压力使其端面压紧在静环端面上，并在两环端面上产生适当的比压和保持一层极薄的液体膜而达到密封的目的。压紧元件产生压力，可使泵在不运转状态下，也保持端面贴合，保证密封介质不外漏，并防止杂质进入密封端面。密封元件起密封动环与轴的间隙B、静环与压盖的间隙C的作用，同时对泵的振动、冲击起缓冲作用。机械密封在实际运行中不是一个孤立的部件，它是与泵的其它零部件一起组合起来运行的，同时通过其基本原理可以看出，机械密封的正常运行是有条件的，例如：泵轴的窜量不能太大，否则摩擦副端面不能形成正常要求的比压;机械密封处的泵轴不能有太大的挠度，否则端面比压会不均匀等等。大西洋泵业只有满足类似这样的外部条件，再加上良好的机械密封自身性能，才能达到理想的密封效果。
二、外部条件影响的原因分析
2.1泵轴的轴向窜量大机械密封的密封面要有一定的比压，这样才能起到密封作用，这就要求机械密封的弹簧要有一定的缩量，给密封端面一个推力，旋转起来使密封面产生密封
所要求的比压。为了保证这一个比压，机械密封要求泵轴不能有太大的窜量，一般要保证在0.5 mm以内。但在实际设计当中，由于设计的不合理，往往泵轴产生很大的窜量，对机械密封的使用是非常不利的。这种现象往往出现在多级离心泵中，尤其是在泵启动过程中，窜量比较大。
平衡盘工作时自动改变平衡盘与平衡环之间的轴向间隙b，从而改变平衡盘前后两侧的压差，产生一个与轴向力方向相反的作用力来平衡轴向力。由于转子窜动的惯性作用和瞬态泵工况的波动，运转的转子不会静止在某一轴向平衡位置。平衡盘始终处在左右窜动的状态。大西洋泵业，平衡盘在正常工作中的轴向窜量只有0105～011 mm，满足机械密封的允许轴向窜量015 mm的要求，但平衡盘在泵启动、停机、工况剧变时的轴向窜量可能大大超过机械密封允许的轴向窜量。
多级离心泵经过长时间运行后，平衡盘与平衡环摩擦磨损，间隙b随着增大，机械密封轴向窜量不断增加。由于轴向力的作用，吸入侧的密封面的压紧力增加，密封面磨损加剧，
直至密封面损坏，失去密封作用。吐出侧的机械密封，随着平衡盘的磨损，转子部件的轴向窜量大于密封要求的轴向窜量，密封面的压紧力减小，达不到密封要求，最终使泵两侧的机械密封全部失去密封作用。大西洋泵业
2.2轴向力偏大
机械密封在使用过程中是不能够承受轴向力的，若存在轴向力，对机械密封的影响是严重的。有时由于泵的轴向力平衡机构设计的不合理及制造、安装、使用等方面的原因，造成轴向力没有被平衡掉。机械密封承受一个轴向力，运转时密封压盖温度将偏高，对于聚丙烯类的介质，在高温下会被熔融，因此泵启动后很快就失去密封效果，泵静止时则密封端面出现间断的喷漏现象。
2.3泵轴的挠度偏大
机械密封又称端面密封，是一种旋转轴向的接触式动密封，它是在流体介质和弹性元件的作用下，两个垂直于轴心线的密封端面紧密贴合、相对旋转，从而达到密封效果，因此要求两个密封之间要受力均匀。但由于泵产品设计的不合理，泵轴运转时，在机械密封安装处产生的挠度较大，使密封面之间的受力不均匀，导致密封效果不好。
2.4没有辅助冲洗系统或辅助冲洗系统设置不合理
机械密封的辅助冲洗系统是非常重要的，它可以有效地保护密封面，起到冷却、润滑、冲走杂物等作用。有时设计员没有合理地配置辅助冲洗系统，达不到密封效果;有时虽然设计人员设计了辅助系统，但由于冲洗液中有杂质，冲洗液的流量、压力不够，冲洗口位置设计不合理等原因，也同样达不到密封效果。
2.5振动偏大
机械密封振动偏大，最终导致失去密封效果。但机械密封振动偏大的原因往往不是机械
密封本身的原因，泵的其它零部件是产生振动的根源，如泵轴设计不合理、加工的原因、轴承精度不够、联轴器的平行度差、径向力大等原因。
2.6泵汽蚀的原因
由于装置系统操作不合理以及泵进口汽蚀性能不好、泵的转速偏高，在泵的入口处发生局部汽蚀，汽蚀发生后，水中会有气泡，它一方面会冲击机械密封面的外表面，使其表面出现破损;另一方面会使动静环的吻合面的流动膜中也含有气泡，不能形成稳定的流动膜，造成动静环的吻合面的干摩擦，使机械密封装置损坏。
2.7机械加工精度不够
机械加工精度不够，原因有很多，有的是机械密封本身的加工精度不够，这方面的原因容易引起人们的注意，也容易找到。但有时是泵其它部件的加工精度不够，这方面的原因，不容易引起人们的注意。例如：泵轴、轴套、泵体、密封腔体的加大精度不够等原因。这些原因的存在对机械密封的密封效果是非常不利的。
3.1消除泵轴窜量大的措施
合理地设计轴向力的平衡装置，消除轴向窜量。为了满足这一要求，对于多级离心泵，比较理想的设计方案有两个：一个是平衡盘加轴向止推轴承，由平衡盘平衡轴向力，由轴向止推轴承对泵轴进行轴向限位;另一个是平衡鼓加轴向止推轴承，由平衡鼓平衡掉大部分轴向力，剩余的轴向力由止推轴承承担，同时轴向止推轴承对泵轴进行轴向限位。第二种方案的关键是合理地设计平衡鼓，大西洋泵业，使之能够真正平衡掉大部分轴向力。对于其它单级泵、中开泵等产品，在设计时采取一些措施保证泵轴的窜量在机械密封所要求的范围之内。
3.2消除轴向力偏大的措施
合理地设计轴向力平衡机构，使之能够真正充分地平衡掉轴向力，给机械密封创造一个
良好的条件。对于一些电厂、石油、化工等领域应用的重要产品，在产品出厂之前，必须做到台台试验检测和发现问题和解决问题。有些重要的泵可以在转子上设计一个轴向测力环，对轴向力的大小进行随时监测，发现问题及时解决。
3.3消除泵轴挠度偏大的措施
这种现象大多存在卧式多级离心泵中，在设计时采取以下措施：
(1)减少两端轴承之间的距离。泵叶轮的级数不要太多，在泵总扬程要求较高的情况尽量提高每级叶轮的扬程，减少级数。
(2)增加泵轴的直径。在设计泵轴直径的时候，不要简单地仅考虑传递功率的大小，而要考虑机械密封、轴挠度、起动方法和有关惯性负荷、径向力等因素。很多设计员没有充分
认识到这一点。
(3)提高泵轴材料的等级。
(4)泵轴设计完成后，对泵轴的挠度要进行校核检验计算。
3.4增加辅助冲洗系统
在条件允许的情况下，尽量设计辅助冲洗系统。冲洗压力一般要求高于密封腔压力0107～011 MPa，如果输送介质属于易汽化的，则应高于汽化压力01175～012 MPa。密封腔压力要根据每种泵的结构型式、系统压力等因素来计算。轴封腔压力很高时或者压力几乎接近该密封使用最高极限时，也可由密封腔引液体至低压区，使轴封液体流动以带走摩擦热。
大西洋泵业根据每种泵的操作条件，合理地配置管路和附件。如冷却器、孔板、过滤器、阀门、流量指示器、压力表、温度等。实际上密封的可靠性和寿命，在很大程度上取决于密封辅助系统的配置。
3.5消除泵进口汽蚀的措施
(1)提高泵的汽蚀性能水平，满足现场装置的汽蚀性能的要求。大西洋泵业
(2)现场试验装置的要求要与泵汽蚀性能水平匹配。
(3)现场安装和工况调节要给泵创造有利的条件。
3.6消除泵振动的措施
(1)泵产品在设计过程中，要充分分析振动的来源，以消除振动源。
(2)泵产品的制造装配过程中，严格按标准和操作规程去执行，消除振动源。
(3)泵、电机、底座、现场管路等辅助设备在现场安装时，要严格把关，消除振动源。
(4)现场生产、操作、维修、调节时，严格把关，消除振动源。
3.7严格执行设计标准
大西洋泵业产品的设计和机械密封产品的设计要执行相关的国内外标准，在产品的设计过程中，设计员应认真执行标准，深刻理解标准每一条内容的具体意义，将标准内容的要求执行到产品设计过程中。到目前为止，有很多设计员还没有理解标准的实际含义，没有严格地去执行新标准，而是盲目地照搬照套老图纸和老设计员的经验。这种作法对提高我国产品技术水平和进入国际市场是非常不利的。
D型泵系多级离心泵 一、概述 D型泵系多级、节段式离心清水泵，适用于矿山、工厂及城市给水、排水用。供输送不含固体颗粒及磨料。不含悬浮物的清水，或物理化学性质类似于清水的其它液体。被输送液体温度在-20℃~80℃。 二、型号说明 1）例150D30X5 150—泵吸入口直径（mm） D—多级、节段式离心清水泵 30—单级扬程为30m 5—泵级数为5级 2）例D280-43X5 D—多级、节段式离心清水泵 280—泵的流量（m3/h） 43—单级扬程为43m 5—泵级数为5级 三、结构说明 1、泵壳体部分 泵壳体部分主要由轴承、前段、中段、后段、导叶等用螺栓联接成整体， 前段吸入口中线呈水平线，后段吐出口中线与水平垂直。 2、转子部分 转子部分主要由轴承及安装在轴上的叶轮、轴套、平衡盘等零件组成。轴上零件用平键和轴套螺母紧固使之与轴成为一体。整个转子由两端轴承支承在泵壳体上，转子部分的叶轮数目是根据泵的级数而定。 3、轴承部分 本D型泵轴承有滑动轴承和滚动轴承两种，按型号不同而定，均不承受轴向力。泵在运行中应当允许转子部分在泵壳体中轴向游动，不能采用向心轴承。
4、泵的密封 泵的前段、中段、后段之间密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间靠密封环、导叶套、填料密封，当密封环和导叶套的磨损程度已影响泵的工作和性能时应予及时更换。 5、平衡机构 平衡机构由平衡环、平衡盘、平衡套等组成，平衡机构用于平衡泵的轴向力。在下述操作程序中，请注意“警告”、“小心”、“注意”标记词，这些词旨在强调人身安全和恰当的操作方法及维修方面的重点，其词义解释如下： 警告：操作程序、习惯等若违背，可能引起人身伤亡事故 小心：操作程序、习惯等若违背，可能引起对设备的损坏 注意：操作程序、条件等应引起高度重视 四、到货检查 到货后，应立即对设备进行验收，因装运引起的任何缺陷应立即报告给承运人。说明书文本和其它部件（如电机）的说明书及装箱单应存放在一个安全方便的地方以供随时参考。 五、泵的装配和拆卸 1、泵的装配本D型泵装配质量的好坏直接影响泵能否正常运行，并影响泵的使用寿命和性能参数；影响机组的振动和噪音，装配中应注意以下几点： a、固定部分各零件组合后的同心度靠零件制造精度和装配质量来保证，应保证零件的加工精度和表面粗糙度，不允许碰、划伤。作密封剂用的二硫化钼应干净。紧固用的螺钉、螺栓应当受力均匀。 b、叶轮出口流道与导叶进口流道的对中性是依靠各零件的轴向尺寸来保证。流道对中性的好坏直接影响泵的性能，故泵的尺寸不能随意调整。 c、泵装配完毕后，未装填料前，用手转动泵转子，检查泵转子在壳体内旋转是否灵活，轴向窜动是否达到规定要求。 d、上述检查符合要求后，在泵两端轴封处加入填料，注意填料环在填料室中的相对位置。 2、泵的拆卸 a、拆卸要与装配相反的顺序进行，拆卸时应严格保护零件的制造精度不受
排污泵系列型号管道离心泵型号意义 Q:潜水 W:排污 G:管道 Y:液下 N:泥浆 Z:自吸 L:立式AS:撕裂 JY:搅匀 P:不锈钢 B:防爆 QW（WQ）无堵塞潜水式排污泵 例：80WQ（QW）P40-15-4 80 WQ(QW) P 40 - 15 - 4 │││││└─-泵的电机（KW） ││││└───-泵的扬程（m） │││└─────--泵的流量（m3/h） ││└───────-不锈钢材质 │└─────────-潜水排污泵 └───────────--泵的口径即代表泵排出公称直径（mm） JYWQ、JPWQ自动搅匀排污泵 例：80JY（P）WQ50-10-1600-3 80 JY (P) WQ 50 - 10 - 1600 - 3 │││││││└─泵的电机（KW） ││││││└─-──泵的搅匀范围（mm） │││││└────-──泵的扬程（m） ││││└─────────泵的流量（m3/h） │││└────────── W：排污 Q：潜水 P：不锈钢 ││└─────────-─-─P：不锈钢材质 │└─────────-────-JY：搅匀ISG系列立式管道离心泵 例：ISG50-160(I)A ISG 50 - 160 (I) A(B) ││││└─叶轮经第一次切割 │││└─-──流量分类、(I)为大流量、 ││└─────叶轮名义外径(mm) │└────────泵的口径(mm) │┌ ISG型立式离心泵 └────────┼ IRG型立式热水泵 ├ IHG型立式不锈钢化工泵 └ YG型立式防爆油泵 ISGD系列低转速立式管道离心泵 例：ISGD80-160(I)A ISGD 80 - 160 (I) A(B) ││││└─叶轮经第一次切割 │││└─-──流量分类、(I)为大流量、 ││└─────叶轮名义外径(mm) │└────────泵的口径(mm) │┌ ISGD型低转速立式离心泵 └────────┼ IRGD型低转速立式热水泵 ├ IHGD型低转速立式不锈钢化工泵 └ YGD型低转速立式防爆油泵
DYDG型多级离心泵安装使用说明书 凯利特泵业 二O一二年十二月
一、概述 DYDG型泵系多级、节段式离心清水泵，适用于矿山、工厂及城市给水、排水用。供输送不含固体颗粒及磨料。不含悬浮物的清水，或物理化学性质类似于清水的其它液体。被输送液体温度在-20℃~80℃。 二、型号说明 例DYDG 85-45X8 DYDG—多级、节段式离心清水泵 85—泵的流量（m3/h） 45—单级扬程为45m 8—泵级数为8级 三、结构说明 1、泵壳体部分 泵壳体部分主要由轴承、前段、中段、后段、导叶等用螺栓联接成整体， 前段吸入口中线呈水平线，后段吐出口中线与水平垂直。 2、转子部分 转子部分主要由轴承及安装在轴上的叶轮、轴套、平衡盘等零件组成。轴上零件用平键和轴套螺母紧固使之与轴成为一体。整个转子由两端轴承支承在泵壳体上，转子部分的叶轮数目是根据泵的级数而定。 3、轴承部分 本DYDG型泵轴承有滑动轴承和滚动轴承两种，按型号不同而定，均不承受轴向力。泵在运行中应当允许转子部分在泵壳体中轴向游动，不能采用向心轴承。 4、泵的密封 泵的前段、中段、后段之间密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间靠密封环、导叶套、填料密封，当密封环和导叶套的磨损程度已影响泵的工作和性能时应予及时更换。 5、平衡机构 平衡机构由平衡环、平衡盘、平衡套等组成，平衡机构用于平衡泵的轴向力。 在下述操作程序中，请注意“警告”、“小心”、“注意”标记词，这些词旨在强调人身安全和恰当的操作方法及维修方面的重点，其词义解释如下：
警告：操作程序、习惯等若违背，可能引起人身伤亡事故。 小心：操作程序、习惯等若违背，可能引起对设备的损坏。 注意：操作程序、条件等应引起高度重视。 四、到货检查 到货后，应立即对设备进行验收，因装运引起的任何缺陷应立即报告给承运人。说明书文本和其它部件（如电机）的说明书及装箱单应存放在一个安全方便的地方以供随时参考。 五、泵的装配和拆卸 1、泵的装配本DYDG型泵装配质量的好坏直接影响泵能否正常运行，并影响泵的使用寿命和性能参数；影响机组的振动和噪音，装配中应注意以下几点： a、固定部分各零件组合后的同心度靠零件制造精度和装配质量来保证，应保证零件的加工精度和表面粗糙度，不允许碰、划伤。作密封剂用的二硫化钼应干净。紧固用的螺钉、螺栓应当受力均匀。 b、叶轮出口流道与导叶进口流道的对中性是依靠各零件的轴向尺寸来保证。流道对中性的好坏直接影响泵的性能，故泵的尺寸不能随意调整。 c、泵装配完毕后，未装填料前，用手转动泵转子，检查泵转子在壳体旋转是否灵活，轴向窜动是否达到规定要求。 d、上述检查符合要求后，在泵两端轴封处加入填料，注意填料环在填料室中的相对位置。 2、泵的拆卸 a、拆卸要与装配相反的顺序进行，拆卸时应严格保护零件的制造精度不受损伤。 b、拆卸穿杆时应当先将各中段用垫垫起，以免各中段止口松动后下沉将轴压弯。 六、泵的安装 本DYDG型泵安装时除满足一般安装技术要求外，还应当注意以下几点： 1、电机与水泵组合安装时，应当将泵联轴器端的轴向外拉出，并再留2-3mm端面间隙值，以保证泵和电机两联轴器之间的轴向间隙值。 注意：确定底板调平，设备水平度良好后再进行灌浆。 小心：为使安装成功，联轴器调整必须正确，挠性联轴器不能补偿任何明
离心泵操作规程 ?一、启动前的准备工作： 1·开车前检查泵的出入口管线阀门，压力表接头，有无泄漏，冷却水是否畅通，地脚螺丝及其它连接处有无松动。（高温油泵一定要先检查冷却水阀是否打开投用，否则机封会因温度过高而损坏，泵体也可能会受损） 2·按规定向轴承箱加入润滑油，油面在油标1/2～2/3处。清理泵体机座地面环境卫生。（无润滑油开车后果可想而知，轴承将烧损） 3·盘车检查转子是否轻松灵活，泵体内是否有金属碰撞的声音。（启泵前一定要盘车灵活，否则强制启动会引起机泵损坏、电机跳闸甚至烧损） 4·全开冷却水出入口阀门。（这一条多余，因为1.已说明了） 5·检查排水地漏使其畅通无阻。。（这一条是锦上添花的事，不是必要条件）6·开泵入口阀使液体充满泵体，适当地打开出口放空阀，排出泵内空气后，关闭放空阀。（这一条有点牵强，因为一般的出口没有放空阀，只有压力表接口处排气，但也危险）通常的做法是先开入口阀，再开暖泵阀升温，最后开一下出口阀后再关闭，这样即使泵内还有一部分气，但已不会影响泵的正常启动了） ?二、离心泵的启动 1·泵入口阀全开，启动电机，全面检查泵的运转情况。 2·检查电机和泵的旋转方向是否一致。（电机检修后的泵一定要检修此项，也很容易忽略而闹出笑话来） 3·当泵出口压力高于操作压力时，逐渐开大出口阀，控制好泵的流量压力。（出口全关启动泵是离心泵最标准的做法，主要目的是流量为0时轴功率最低，从而降低了泵的启动电流） 4·检查电机电流是否在额定值，超负荷时，应停车检查。（这是检查泵运行是否正常的一个重要指标） 在启动完后其实还需要检查电机、泵是否有杂音、是否异常振动，是否有泄漏等后才能离开， ?三、离心泵的维护： 1、离心泵在开泵前必须先盘车，检查盘根或机械密封处，是否填压过紧或有其他异 常现象。检查润滑油系统油路是否畅通，轴承箱油面不得低于油箱液面高度的2/3。 打开冷却水保持畅通无限，打开入口阀检查个密封点泄漏情况，检查对轮螺丝是否紧固，对轮罩是否完好。 2、正常运转时，应随时检查轴承温度。滑动轴承正常温度一般在65度以下。严密 注意盘根及机械密封情况，应经常检查震动情况及转子部分响声，听听是否有杂音。 3、热油泵启动前一定要利用热油通过泵体进行预热暖和。预热标准是：泵壳温度不 得低于入口温度60——80摄氏度，预热升温速度每小时不大于50度，以免温差过大损坏设备。 4、不得采取关入口阀的办法来控制流量，避免造成叶轮和其他机件损坏。 5、停用泵的检修必须按规定办理工作标票，并将出入口阀门关闭，放净泵体内的存 油，方准拆卸。 6、重油泵严禁电盘车，因泵体内存油粘稠，凝固而盘不动车时，应先用蒸汽将存油 暖化后再盘车，启动。 7、离心泵严禁带负荷启动，以免电机超电流烧坏。
泵型号各字母代表的意思 The Standardization Office was revised on the afternoon of December 13, 2020
B: 单级单吸悬臂式离心泵。 D: 节段式多级泵。 DG: 节段式多级锅炉给水泵。 DL: 立轴多级泵。 DS: 首级用双吸叶轮的节段式多级泵。 F: 耐腐蚀泵。 JC: 长轴深井泵。 KD: 中开式多级泵。 KDS: 首级用双吸叶轮的中开式多级泵。 QJ: 井用潜水泵。 QX.: 单相干式下泵式潜水泵。 QS: 充水上泵式潜水泵。 QY: 充油上泵式潜水泵。 R: 热水泵。 S: 单级双吸式离心泵。 WB: 高扬程横轴污水泵。 Y: 液压泵。 YG: 管道式液压泵。 ZB: 自吸式离心泵。 目前离心泵产品型号一共有32种，分别是：SG管道离心泵、 ISW卧式管道离心泵、
QDLF不锈钢多级离心泵、GC锅炉给水离心泵、 DL立式多级离心泵、GDL多级管道离心泵、PBG屏蔽式管道离心泵、YG立式管道油泵、ISWR卧式热水泵、ISWH卧式化工泵 ISWB卧式管道油泵、ISG立式管道离心泵、IRG立式热水循环泵、IHG立式管道化工泵、ISGB便拆式管道离心泵ISGD低转速离心泵、ISWD低转速离心泵、 IS单级单吸清水离心泵、IH单级单吸化工离心泵、FS卧式玻璃钢离心泵、 S型玻璃钢离心泵、GBW浓硫酸离心泵、FSB型氟塑料合金离心泵、AFB、FB耐腐蚀离心泵、
TSWA卧式多级离心泵 、ZX自吸式离心泵、 S、Sh单级双吸离心泵、 LG高层建筑给水多级离心泵、 CDLF不锈钢立式多级离心泵、 D多级离心泵、 CYZ-A自吸式离心泵、 IHF氟塑料合金化工离心泵。 油泵的型号及技术参数 AY型离心油泵：流量Q ～500m3/h 扬程H 60～300m AY型系列离心油泵可用在石油精致、石油化工和化学工业及其它输送不含固体颗粒的石油、液化石油气等介质。 DY型多级离心泵：流量Q 10～540m3/s 扬程H 87～690m
立式多级离心泵操作及原理 一、立式多级离心泵产品概述： 立式多级离心泵是采用国家推荐使用的高效节能产品IS型泵的水力模型，为立式多级多节段式结构。螺杆把进水段、中段、出水段夹紧联成一体。水泵每一级装一个叶轮、一个导水叶。 轴向力采用水力平衡法解决，残余轴向力由球轴轴承承受，用油脂润滑。轴封采用软填料或机械密封。产品执行JB/T2727-93 《立式多级离心泵型式与基本参数》标准，主要供吸送稀释的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水的不含固体颗粒或纤维的液体。 立式多级离心泵采用计算机设计和优化处理，拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而产品质量的稳定可靠。 二、立式多级离心泵适用范围： 广泛应用于高层建筑的消防、生活供水以及空调机组循环、冷却水输送。 三、立式多级离心泵产品特点： 1、水力模型先进：效率高，性能范围广。 2、结构新颖，运行可靠：取消了平衡鼓，其轴向力采用水力平衡，彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题，保证了运行更加可靠。 3、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。 4、运行平稳，噪音低：采用低转速电机，使泵运行平稳，噪音更低。 5、立式结构，占地面积小。
四、立式多级离心泵技术参数： 流量：4.2-504m3/h； 扬程：24-240m； 功率：1.5-450kw； 转速：1480r/min； 口径：φ40-φ250； 温度范围：0-+90℃； 工作压力：≤2.4Mpa。 五、立式多级离心泵型号意义：
六、立式多级离心泵适用范围： 广泛应用于高层建筑的消防、生活供水以及空调机组循环、冷却水输送。
D、DG系列 多级离心清水泵使用说明书河北高通泵业有限公司
一、概述 D、DG型泵系多级、节段式离心清水泵，适用于矿山、工厂及城市给水、排水用。供输送不含固体颗粒及磨料。不含悬浮物的清水，或物理化学性质类似于清水的其它液体。被输送液体温度在-20℃~80℃。 二、型号说明 1）例150D/DG30X5 150—泵吸入口直径（mm） D、DG—多级、节段式离心清水泵 30—单级扬程为30m 5—泵级数为5级 2）例D/DG 280-43X5 D/DG—多级、节段式离心清水泵 280—泵的流量（m3/h） 43—单级扬程为43m 5—泵级数为5级 三、结构说明 1、泵壳体部分 泵壳体部分主要由轴承、前段、中段、后段、导叶等用螺栓联接成整体，前段吸入口中线呈水平线，后段吐出口中线与水平垂直。 2、转子部分 转子部分主要由轴承及安装在轴上的叶轮、轴套、平衡盘等零件组成。轴上
零件用平键和轴套螺母紧固使之与轴成为一体。整个转子由两端轴承支承在泵壳体上，转子部分的叶轮数目是根据泵的级数而定。 3、轴承部分 本D、DG型泵轴承有滑动轴承和滚动轴承两种，按型号不同而定，均不承受轴向力。泵在运行中应当允许转子部分在泵壳体中轴向游动，不能采用向心轴承。 4、泵的密封 泵的前段、中段、后段之间密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间靠密封环、导叶套、填料密封，当密封环和导叶套的磨损程度已影响泵的工作和性能时应予及时更换。 5、平衡机构 平衡机构由平衡环、平衡盘、平衡套等组成，平衡机构用于平衡泵的轴向力。
在下述操作程序中，请注意“警告”、“小心”、“注意”标记词，这些词旨在强调人身安全和恰当的操作方法及维修方面的重点，其词义解释如下： 警告：操作程序、习惯等若违背，可能引起人身伤亡事故 小心：操作程序、习惯等若违背，可能引起对设备的损坏 注意：操作程序、条件等应引起高度重视 四、到货检查 到货后，应立即对设备进行验收，因装运引起的任何缺陷应立即报告给承运人。说明书文本和其它部件（如电机）的说明书及装箱单应存放在一个安全方便的地方以供随时参考。 五、泵的装配和拆卸 1、泵的装配本D、DG型泵装配质量的好坏直接影响泵能否正常运行，并影响泵的使用寿命和性能参数；影响机组的振动和噪音，装配中应注意以下几点： a、固定部分各零件组合后的同心度靠零件制造精度和装配质量来保证，应保证零件的加工精度和表面粗糙度，不允许碰、划伤。作密封剂用的二硫化钼应干净。紧固用的螺钉、螺栓应当受力均匀。 b、叶轮出口流道与导叶进口流道的对中性是依靠各零件的轴向尺寸来保证。流道对中性的好坏直接影响泵的性能，故泵的尺寸不能随意调整。 c、泵装配完毕后，未装填料前，用手转动泵转子，检查泵转子在壳体内旋转是否灵活，轴向窜动是否达到规定要求。 d、上述检查符合要求后，在泵两端轴封处加入填料，注意填料环在填料室中的相对位置。 2、泵的拆卸 a、拆卸要与装配相反的顺序进行，拆卸时应严格保护零件的制造精度不
多级离心泵型号使用原理及特点 人们在分析质量故障原因时，往往习惯在多级离心泵机械密封自身方面查找原因，例如：机械密封的选型是否合适，材料选择是否正确，密封面的比压是否正确，摩擦副的选择是否合理等等。而很少在多级离心泵机械密封的外部条件方面去查找原因，从泵用机械密封的外部条件的角度分析了影响密封效果的几种因素和应采取的合理措施。大西洋泵业为您分析原因： 一、机械密封的原理及要求 机械密封是靠一对相对运动的环的端面A相互贴合形成的微小轴向间隙起密封作用，这种装置称为机械密封。机械密封通常由动环、静环、压紧元件和密封元件组成。其中动环和静环的端面组成一对摩擦副，动环靠密封室中液体的压力使其端面压紧在静环端面上，并在两环端面上产生适当的比压和保持一层极薄的液体膜而达到密封的目的。压紧元件产生压力，可使泵在不运转状态下，也保持端面贴合，保证密封介质不外漏，并防止杂质进入密封端面。密封元件起密封动环与轴的间隙B、静环与压盖的间隙C的作用，同时对泵的振动、冲击起缓冲作用。机械密封在实际运行中不是一个孤立的部件，它是与泵的其它零部件一起组合起来运行的，同时通过其基本原理可以看出，机械密封的正常运行是有条件的，例如：泵轴的窜量不能太大，否则摩擦副端面不能形成正常要求的比压;机械密封处的泵轴不能有太大的挠度，否则端面比压会不均匀等等。大西洋泵业只有满足类似这样的外部条件，再加上良好的机械密封自身性能，才能达到理想的密封效果。 二、外部条件影响的原因分析 2.1泵轴的轴向窜量大机械密封的密封面要有一定的比压，这样才能起到密封作用，这就要求机械密封的弹簧要有一定的缩量，给密封端面一个推力，旋转起来使密封面产生密封
自平衡多级离心泵的工作原理与基本结构 自平衡多级离心泵是依靠叶轮旋转时产生的离心力来输送液体的泵，利用高速旋转的叶轮叶片带动水转动，将水甩出，从而达到输送的目的。离心泵有立式、卧式、单级、多级、单吸、双吸、自吸式等多种形式。 自平衡多级离心泵在工作时，依靠高速旋转的叶轮，液体在惯性离心力作用下获得了能量以提高了压强。离心泵在工作前，泵体和进口管线必须罐满液体介质，防止气蚀现象发生。当叶轮快速转动时，叶片促使介质很快旋转，旋转着的介质在离心力的作用下从叶轮中飞出，泵内的水被抛出后，叶轮的中心部分形成真空区域。一面不断地吸入液体，一面又不断地给予吸入的液体一定的能量，将液体排出。离心泵便如此连续不断地工作。 自平衡多级离心泵的基本构造是由六部分组成的分别是叶轮，泵体，泵轴，轴承，密封环，填料函。 1、叶轮是离心泵的核心部分，它转速高输出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少水流的摩擦损失。 2、泵体也称泵壳，它是水泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。 3、泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。 4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。 5、密封环又称减漏环。叶轮进口与泵壳间的间隙过大会造成泵内高压区的
水经此间隙流向低压区，影响泵的出水量，效率降低!间隙过小会造成叶轮与泵壳摩擦产生磨损。密封的间隙保持在0.25～1.10mm之间为宜。 6、填料函主要由填料，水封环，填料筒，填料压盖，水封管组成。填料函的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让外面的空气进入到泵内。
D、DG 系列 多级离心清水泵 使用说明书 河北高通泵业有限公司 一、概述 D、DG 型泵系多级、节段式离心清水泵，适用于矿山、工厂及城市给水、排水用。供输送不含固体颗粒及磨料。不含悬浮物的清水，或物理化学性质类似于清水的其它液体。被输送液体温度在-20℃~80℃。
二、型号说明 1）例150D/DG30X5 150 —泵吸入口直径（mm） D 、DG—多级、节段式离心清水泵 30 —单级扬程为30m 5 —泵级数为5 级 2）例D/DG 280-43X5 D/DG—多级、节段式离心清水泵 280—泵的流量（m3/h） 43 —单级扬程为43m 5 —泵级数为5 级 三、结构说明 1、泵壳体部分 泵壳体部分主要由轴承、前段、中段、后段、导叶等用螺栓联接成整体，前段吸入口中线呈水平线，后段吐出口中线与水平垂直。 2、转子部分 转子部分主要由轴承及安装在轴上的叶轮、轴套、平衡盘等零件组成。轴上零件用平键和轴套螺母紧固使之与轴成为一体。整个转子由两端轴承支承在泵壳体上，转子部分的叶轮数目是根据泵的级数而定。 3、轴承部分
本 D 、DG 型泵轴承有滑动轴承和滚动轴承两种，按型号不同而定，均不承受轴向力。泵在运行中应当允许转子部分在泵壳体中轴向游动，不能采用向心轴承。 4、泵的密封 泵的前段、中段、后段之间密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间靠密封环、导叶套、填料密封，当密封环和导叶套的磨损程度已影响泵的工作和性能时应予及时更换。 5、平衡机构 平衡机构由平衡环、平衡盘、平衡套等组成，平衡机构用于平衡泵的轴向力。
穿杠螺母、穿杠进水段进水段密封环导叶套中段中段密封环叶轮导叶未导叶 填料 环 轴承 体 挡水 圈轴承挡 套 有孔轴承 端盖锁坚螺 母 iΞJ 尾 盖 平衡 环 平衡 套 轴套 乙 无孔轴 承盖 平衡 盘 出水段平衡水 管 填料压盖/ 填料/轴套甲/首级叶 轮D型滚动轴承 结构图
立式多级离心泵概述及原理 一、立式多级离心泵产品概述： 立式多级离心泵是采用国家推荐使用的高效节能产品IS型泵的水力模型，为立式多级多节段式结构。螺杆把进水段、中段、出水段夹紧联成一体。水泵每一级装一个叶轮、一个导水叶。 轴向力采用水力平衡法解决，残余轴向力由球轴轴承承受，用油脂润滑。轴封采用软填料或机械密封。产品执行JB/T2727-93 《立式多级离心泵型式与基本参数》标准，主要供吸送稀释的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水的不含固体颗粒或纤维的液体。 立式多级离心泵采用计算机设计和优化处理，拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而产品质量的稳定可靠。 二、立式多级离心泵适用范围： 广泛应用于高层建筑的消防、生活供水以及空调机组循环、冷却水输送。 三、立式多级离心泵产品特点： 1、水力模型先进：效率高，性能范围广。 2、结构新颖，运行可靠：取消了平衡鼓，其轴向力采用水力平衡，彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题，保证了运行更加可靠。 3、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。 4、运行平稳，噪音低：采用低转速电机，使泵运行平稳，噪音更低。 5、立式结构，占地面积小。
四、立式多级离心泵技术参数： 流量：4.2-504m3/h； 扬程：24-240m； 功率：1.5-450kw； 转速：1480r/min； 口径：φ40-φ250； 温度范围：0-+90℃； 工作压力：≤2.4Mpa。五、立式多级离心泵型号意义：
六、立式多级离心泵适用范围： 广泛应用于高层建筑的消防、生活供水以及空调机组循环、冷却水输送。
卧式多级离心泵操作规程 一、一般规定 ㈠必须经过培训，取得从业人员培训合格证，持证上岗。 ㈡上班前严禁喝酒，坚守工作岗位，班中不做与本职工作无关的事情。 ㈢按个人防护要求统一着装，不穿化纤衣物，扎好领口和袖口,戴好安全帽。 ㈣具备必要的安全知识、紧急事故处理和触电急救能力。 ㈤熟练掌握《煤矿安全规程》《卧式多级离心泵操作规程》有关规定，掌握卧式多级离心泵构造、性能、工作原理、操作方法和常见故障处理。 二、开机前确认 ㈠检查工作地点顶板及支护情况，发现问题要及时汇报处理，严禁在不安全的情况下开泵。 ㈡检查离心泵的防护罩是否齐全，各紧固螺栓是否牢固，安装是否牢固、平稳，泵体和盘根是否紧固，轴承油位是否正常，转动部分旋转是否灵活。 ㈢检查电气设备是否完好，防爆性能是否符合规定，电动机的旋转方向是否正确。 ㈣查看吸水管路是否漏气 ㈤检查仪表、阀门是否正常。 三、设备操作 ㈠操作准备 观察水位是否满足排水要求（当二号中央泵房、一号中央泵房、一号泵房吸水井水位高水位2.8米、低水位2米；
三盘区复用水仓成品水池水位处于大于0.72m、管道压力低于0.95MPa时离心泵才能自动开启排水，水位低于0.3m离心泵停止）。 ㈡操作过程 ⒈设备启动操作 ⑴MD450-60×6卧式多级离心泵，二号中央泵房 ①远控操作（地面调度室） 在操作台上旋转按钮位置：地面（地面/井下）、自动（自动/手动）、运行（运行/检修）→由调度室电力调度员操作。 ②近控操作（井下现场） a集中操作（在操作台上操作） 在操作台上旋转按钮位置：选择某#离心泵（1#、2#、3#、4#、5#）、井下（地面/井下）、自动（自动/手动）、运行（运行/检修）→按自动启动按钮3秒左右后观察显示屏：电磁阀打开，同时射流泵开始工作，并抽出离心泵泵体内空气。当负压达到-0.4MPa以上时，负压指示灯由红变绿。接着电动机启动，当电动机电流达到50A左右、正压达到2.4MPa以上后，正压指示灯由红变绿，电动阀开始打开。电动阀完全打开后，接着电磁阀自动关闭，离心泵开始排水。 b手动操作（主射流系统为电动控制系统，备用射流系统为手动控制系统。当主射流系统、备用射流系统无故障时，首选主射流系统为控制系统） 在操作台上旋转旋钮位置：选择某#离心泵（1#、2#、3#、4#、5#）、井下（地面/井下）、手动（自动/手动）、检修（运行/检修）→按真空阀、射流阀启动按钮，观察显示屏：
多级离心泵检修规程 1总则 1.1 适应范围 本规程适应于陕西渭河煤化工集团公司年产30万吨合成氨/52万吨尿素装置输送不含固体颗粒和杂质液体多级离心泵的维护和检修，对于其他泵，可作为参考。 1.2 结构简述 泵的固定部分由进液段、中段、出液段、导叶、轴承和密封组成，转动部分由泵轴、叶轮、轴套、平衡盘、联轴器组成。 2完好标准 2.1 零、部件 2.1.1 泵本体及零部件完整齐全。 2.1.2 各部连接螺栓齐全，连接紧固，无锈蚀。 2.1.3 安全防护装置齐全、灵敏，量程符合规定，并定期校验。 2.1.4 压力表、电流表、压差表等仪表齐全、灵敏，量程符合规定，并定期校验。 2.1.5 进、出口阀门及润滑、冷却系统管线安装齐整，标志明显，油标，油杯等齐全好用。 2.1.6 各部安装符合规定。 2.1.7泵体、泵座及附属管线、管件油漆完整。 2.1.8 基础、底座完整，坚固。 2.2 运行性能 2.2.1 油路畅通，润滑良好，实行“五定”、“三级过滤”。 2.2.2 压力、流量平稳，各部温度正常，电流稳定。 2.2.3 运转平稳，无异常振动、杂音等不正常现象。 2.2.4 能力可达到铭牌出力或查定能力。 2.3 技术资料 2.3.1 有泵的总装配或结构图，有易损配件图。 2.3.2 有使用说明书，产品合格证，质量证明书。
2.3.3 操作规程、维护检修规程齐全。 2.3.4 设备档案齐全，数据准确，包括： a．安装及试车验收资料； b．设备运行记录； c．历次检修及验收记录； d．设备缺陷及事故情况记录。 2.4 设备及环境 2.4.1 设备清洁，外表无灰尘、油垢。 2.4.2 基础整洁，表面无积水、杂物，环境整齐清洁。 2.4.3 进出口阀门、法兰接口及泵体各段结合处均无泄露。 2.4.4 轴封处泄露不大于： a．填料密封，初期每分钟不多于20滴，末期每分钟不多于40滴； b．机械密封，初期应无泄露，末期每分钟不多于5滴。 3 设备的维护 3.1 日常维护 3.1.1 严格按照泵的操作规程启动、运行及停车，并做好运行记录。 3.1.2 每班检查润滑部位的润滑油是否符合规定。 3.1.3 新换轴承后，工作100小时应清洗换油，以后每运行1000～1500小时换油一次，油脂每运行2000～2400小时换油。 3.1.4 经常检查轴承温度，应不高于环境温度35℃，滚动轴承的最高温度不得超过75℃；滑动轴承的最高温度不得超过65℃。经常检查电机温升。 3.1.5 每班检查轴封处滴漏情况，填料密封保持每分钟10～20滴为宜；对于机械密封，要达到完好的标准。 3.1.6 经常观察泵的压力和电机电流是否正常和稳定，注意泵有无噪音等异常情况，发现问题及时处理。 3.1.7 经常保持泵周围场地的整洁，及时处理跑、冒、滴、漏。 3.1.8 维修人员应定时上岗，检查设备运行的情况并及时处理发现的问题。3.2 定期检查内容 对于生产系统的重要泵，可按照表1内容定期检查。
D、DG 系列多级离心清水泵 使用说明书
河北高通泵业有限公司
、概述 D、DG型泵系多级、节段式离心清水泵，适用于矿山、工厂及城市给水、排水 用。供输送不含固体颗粒及磨料。不含悬浮物的清水，或物理化学性质类似于清水的其它液体。被输送液体温度在-20C ~80C。 、型号说明 1）例150D/DG30X5 150—泵吸入口直径（mm） D、DG—多级、节段式离心清水泵 30—单级扬程为30m 5—泵级数为5 级 2）例D/DG 280-43X5 D/DG—多级、节段式离心清水泵 280—泵的流量（m3/h） 43—单级扬程为43m 5—泵级数为5 级 、结构说明 1、泵壳体部分 泵壳体部分主要由轴承、前段、中段、后段、导叶等用螺栓联接成整体， 前段吸入口中线呈水平线，后段吐出口中线与水平垂直。 2、转子部分 转子部分主要由轴承及安装在轴上的叶轮、轴套、平衡盘等零件组成。轴上 零件用平键和轴套螺母紧固使之与轴成为一体。整个转子由两端轴承支承在泵壳体上，转子部分
的叶轮数目是根据泵的级数而定。 3、轴承部分 本D、DG 型泵轴承有滑动轴承和滚动轴承两种，按型号不同而定，均不承 受轴向力。泵在运行中应当允许转子部分在泵壳体中轴向游动，不能采用向心轴承。 4、泵的密封 泵的前段、中段、后段之间密封面均采用二硫化钼润滑脂密封，转子部分与 固定部分之间靠密封环、导叶套、填料密封，当密封环和导叶套的磨损程度已影响泵的工作和性能时应予及时更换。 5、平衡机构 平衡机构由平衡环、平衡盘、平衡套等组成，平衡机构用于平衡泵的轴向力。
穿杠螺母.穿杠进水段进水段密封环导叶套中段中段密封环叶轮导叶未导叶平衡水管 填料 沐 轴承体、 挡水圏 轴承扌当 套 有孔轴承端盖 s i 锁坚螺母 h 尾盖 平衛环 平衡套 轴套乙 岀水段 无孔轴承盖 平衡盘 I L 填料压盖 k k k k D型滚动轴承 结构图
离心泵安全操作规程 1启泵前的准备工作 1.1穿戴好劳动保护用品，准备好工具、用具。 1.2检查水罐液位，液位不低于2米。 1.3检查电气设备、开关、启动按钮和仪表是否灵活好用，准确可靠。 1.4检查机泵各部位紧固螺丝有无松动、缺损。 1.5检查看窗油位在1/2-2/3，润滑油不含水、无变色、变质。 1.6盘泵的联轴器3圈-5圈，转动灵活自如，无杂音和卡阻；检查泵和电机连接螺栓的松紧度，减震胶圈有无损坏。 1.7检查各压力表检定合格证是否在有效期内；用手轻敲表壳，指针有无弹性摆动，检查指针是否灵活好用。 1.8检查泵出口阀是否灵活好用，并关闭出口阀门，做好启动控制准备。 1.9关闭泵前过滤器排污阀，打开泵进口阀，打开泵出口放空阀，待排净泵内气体后关闭。 1.10检查泵周围有无妨碍启泵操作的物品 1.11检查电动机、配电系统配备是否齐全、安全可靠，供电系统电压是否正常。 待上述工作检查无误后，准备启泵 2离心泵的启动 2.1 戴上绝缘手套，合上空气开关，按启动按钮，启泵。 2.2当泵达到正常转速后，再逐渐打开泵出口阀门。在泵出口阀门关闭的情况下，泵连续工作的时间不能超过2～3min。 2.3当设备报警无法启动时，应及时查明原因，排除故障，不可盲目强行启动。 3离心泵的运行 3.1检查电流、电压、进出口压力、润滑油油位是否正常，如果发现异常情况，应及时处理。 3.2检查各部温度是否正常，各轴温度不得超过60℃，电动机温度不得超过80℃，润滑油温度不得超过65℃，盘根盒温度不得超过65℃。 3.3检查机泵声音及震动是否正常，泵（前后）密封泄漏量控制在？滴/分钟，盘根松紧合适，不过热、不冒烟、不甩水。 3.4泵运行正常后，清理现场，并在泵机组上挂运行标志牌 3.5及时填写机组运行记录，做到完整、准确、真实，注意水罐液位及运行参数的变化。 4离心泵的停运 4.1逐渐关闭泵出口阀门，戴绝缘手套按下电动机停止按钮。 4.2待机泵空转停稳后，盘泵3圈～5圈，关闭泵进口阀门，打开泵前过滤器的排污阀门或出口放空阀门。

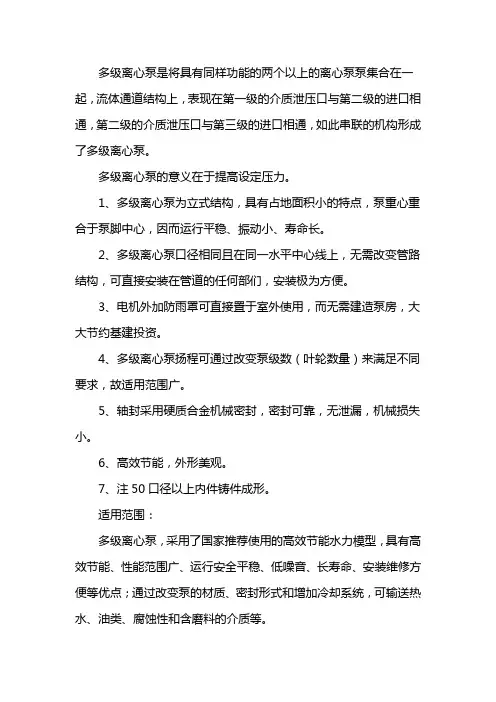

多级离心泵是将具有同样功能的两个以上的离心泵泵集合在一起，流体通道结构上，表现在第一级的介质泄压口与第二级的进口相通，第二级的介质泄压口与第三级的进口相通，如此串联的机构形成了多级离心泵。 多级离心泵的意义在于提高设定压力。 1、多级离心泵为立式结构，具有占地面积小的特点，泵重心重合于泵脚中心，因而运行平稳、振动小、寿命长。 2、多级离心泵口径相同且在同一水平中心线上，无需改变管路结构，可直接安装在管道的任何部们，安装极为方便。 3、电机外加防雨罩可直接置于室外使用，而无需建造泵房，大大节约基建投资。 4、多级离心泵扬程可通过改变泵级数（叶轮数量）来满足不同要求，故适用范围广。 5、轴封采用硬质合金机械密封，密封可靠，无泄漏，机械损失小。 6、高效节能，外形美观。 7、注50口径以上内件铸件成形。 适用范围： 多级离心泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行安全平稳、低噪音、长寿命、安装维修方便等优点；通过改变泵的材质、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。
