口腔材料学练习题内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
名词解释：1. 自由基：是有机化合物分子中的共价键在光、热、射线的影响下，分裂成为两个含不成对带独电子的活泼基团。
2. 缩聚反应：聚合反应过程中，除形成聚合物外，同时还有低分子副产物产生的反应，称缩聚反应。
3. 流电性：是指在口腔环境中异钟金属修复体相接触时，由于不同金属之间的电位不同，所产生的电位差，导致电流产生，称为流电性。
4．合金：是指由两种或两种以上的金属元素或金属与非金属元素熔合在一起，具有金属特性的物质。
5．固化深度：光线透过复合树脂或牙体时强度逐渐减弱，故深层树脂往往聚合不完全，当超过一定深度后，单体的聚合程度极小，树脂的强度非常低，这一临界深度就称为固化深度。
6．粘结：两个同种或异种的固体物质，通过介于两者表面的第三种物质作用而产生牢固结合的现象
7．烧结全瓷材料：指制备口腔全瓷修复体的一种瓷料，以往习惯将这种瓷料称为烤瓷或烤瓷材料(porcelain materials)，近年来因瓷料的性能不断提高，目前一般又称为全瓷修复材料，按加工工艺不同又分为烧结陶瓷、热压陶瓷、粉浆涂塑陶瓷、种植陶瓷及陶瓷制品。这种瓷料实际上是烧结陶瓷中的一种，为了避免与烤瓷材料和其他的全瓷材料在称谓上不产生混淆，故将本节所述的瓷料称为烧结全瓷材料。
8．混水率(W/P)：是水的体积除以半水硫酸钙粉末重量所得的分数。
9. 义齿基托树脂：当牙列缺损或缺失后，需要制作假牙(义齿)，代替缺失的牙齿以恢复正常的咀嚼功能。一般全口义齿是由人工牙和基托两部分组成，基托将人工牙连在一起，并将人工牙所承受的咀嚼力均匀地传递给牙槽嵴。制作义齿基托的主要材料便是义齿基托树脂。
10．单体(monomer)：由于能够形成结构单元所组成的化合物称做单体，也是合成聚合物的原料。
11．粘接力：粘接剂与被粘物表面之间通过界面相互吸引并产生连续作用的力。12．疲劳：是指材料在循环（交变）应力作用下发生损伤乃至断裂的过程。13．中熔合金包埋材料：又称石膏类包埋材料，适用于铸造熔化温度在1000℃以下的中熔合金，如贵金属金合金、银合金、非贵金属铜基合金等。这类包埋材料一般用石膏作为结合剂，故又称石膏类包埋材料。在高温下，石膏会因分解而失去结合力。因此，这类包埋材料只耐一般高温，热胀系数易控制，有一定强度。14．包埋材料：口腔铸造修复体一般采用失蜡铸造法制作，修复过程中包埋蜡型所用的材料称包理材料(investment materials)。按用途可以分为中熔合金铸造和高熔合金铸造包埋材
15．吸水膨胀：在中熔合金铸造包埋材料的初凝阶段，若向正在固化的石膏包埋材料加水或把材料浸人水中，包埋材料的固化膨胀将比在空气中大很多。这种膨胀称为吸水膨胀或水合膨胀。
16. 腐蚀：材料由于周围环境的化学侵蚀而造成的破坏或变质。
17. 聚合转化率：单体向聚合物的转化比例。
18．加聚反应：单体加成而聚合起来的反应称加聚反应。
19．挠度：是物体承受其比例极限内的应力所发生的弯曲形变。
20．电化学腐蚀：电化学腐蚀指金属与电解质溶液相接触，形成原电池而发生的腐蚀损坏现象。
21. 金属烤瓷材料：又称为金属烤瓷粉(porcelain-fused-to-metal-powder)，口腔临床修复时，为了克服单纯陶瓷材料本身强度不足和脆性的问题，在金属冠核表面熔附上一种性能相匹配的瓷料，这种瓷料就称为金属烤瓷材料。
22. 铸造陶瓷：由于玻璃在高温熔化后具有良好的流动性，可浇铸成任意形状的铸件，再将铸件置于特定温度下进行结晶化处理奋能够析出结晶相而瓷化，使材料获得足够的强度，这种能用铸造工艺成型的陶瓷称铸造陶瓷(castable ceramics)
23. 窝沟点隙封闭剂：可固化的液体高分子材料。将它涂布牙面窝沟点隙处，固化后能有效的封闭窝沟点隙，隔绝致龋因子对牙齿的侵蚀，进而达到防龋的目的。
24．水门汀：由金属盐或其氧化物为粉剂与专用液体调和后能够发生凝固的一类具有粘结作用的无机非金属材料。
25．高分子化学(polymer chemistry)：又称聚合物化学，是研究高分子化合物合成和反应的一门科学，一般指有机高分子化学，主要涉及塑料、橡胶、纤维等有机高分子。
26．均聚物(homopolymer)：由一种单体聚合而成的聚合物称为均聚物。
27．蠕变：蠕变是指在恒应力的作用下，塑性应变随时间不断增加的现象，该应力常远远小于屈服应力。
28．线胀系数：是表征物体长度随温度变化的物理量。当物体温度有微小的变化dT时，其长度也会有微小的改变dL,，将长度的相对变化dL/L除以温度的变化dT，称为线胀系数。
29. 人工牙根种植：人工牙根种植，是指利用人工材料制成牙根的种植体，植人拔牙窝或人工牙窝内的方法。在此牙根种植体上部制作义齿修复体以恢复缺失牙的解剖形态，并通过牙根种植体将应力直接传导和分散到领骨以获得咀嚼功能的方法，称为种植义齿修复。在种植义齿修复中，若采用的是生物陶瓷材料制成的种植体称为陶瓷人工牙根种植体。
30. 聚合反应：由低分子单体合成聚合物的反应称聚合反应，分为加聚和缩聚两大类。
31．凝固时间：是由藻酸盐溶胶与硫酸钙混合开始直到凝固作用发生的时间32．印模材料：印模是物体的阴模，口腔印模是口腔有关组织的阴模，取制印模时采用的材料称为印模材料。
33．“三明治”修复术：利用玻璃离子水门汀和复合树脂联合修复牙本质缺损的叠层修复术，这种联合形式因颇似三明治的夹心结构，故称为“三明治”修复术。
34．汞齐化：汞在室温下为液态，能与许多其他金属在室温下形成合金而固化。汞与其他金属形成合金的过程叫汞齐化。
35．比例极限：是指材料不偏离正比例应力－应变关系所能承受的最大应力。36. 极限强度：是指在材料出现断裂过程中产生的最大应力值
37．包埋材料：口腔铸造修复体一般采用失蜡铸造法制作，修复过程中包埋蜡型所用的材料称包理材料(investment materials)。按用途可以分为中熔合金铸造和高熔合金铸造包埋材
38．吸水膨胀：在中熔合金铸造包埋材料的初凝阶段，若向正在固化的石膏包埋材料加水或把材料浸人水中，包埋材料的固化膨胀将比在空气中大很多。这种膨胀称为吸水膨胀或水合膨胀。
39．复合树脂：
40．铸造陶瓷修复工艺：
41．口腔种植陶瓷材料：
42．石膏模型材料的混水率：
四．问答题___(本大题共___5___题，每题___7___分，共___36___分。)
1.金属的防腐蚀问题可以从哪几个方面考虑7分
2.复合树脂的基本组成及其作用7分
3.理想根管充填材料应具备的性能是什么7分
4.理想牙龈收缩药物应具备哪些特征7分
5．影响藻酸盐印模材料尺寸稳定性的因素有哪些8分
四．问答题___(本大题共___5___题，每题___7___分，共____36____分。)
1. 金属烤瓷材料与金属的结合形式有哪些简述它们的匹配受哪些因素的影响8分
2. 银汞合金尺寸变化的影响因素
3.理想根管充填材料应具备的性能
4. 谈谈在结晶化热处理工艺过程中，影响铸造陶瓷材料晶体形成数量、形式和性能的主要因素
5、影响藻酸盐印模材料尺寸稳定性的因素有哪些
四．问答题（本大题共__4___题，每题__10__分，共__40_分。)
1、作为口腔模型材料应具备哪些性能
2、金属烤瓷材料与金属的结合形式有哪些简述它们的匹配受哪些因素的影响
3、理想根管充填材料应具备的性能
4、影响藻酸盐印模材料凝固时间的因素有哪些
：
四．问答题（本大题共__5___题，共___46__分。)
1、简答种植陶瓷材料的研究应用趋势9分
2、金属的防腐蚀问题可以从哪几个方面考虑9分
3、影响银汞合金强度的主要因素由哪些 9分
4、银汞合金尺寸变化的主要影响因素9分
5、加热固化型义齿基托制作过程中为什么会产生气泡10分四．问答题_(本大题共__4_题，每题__9__分，共___36___分。) 1．金属的防腐蚀问题可以从哪几个方面考虑
答：（1）使合金的组织结构均匀
（2）避免不同金属的接触
（3）经冷加工后的应力需要通过热处理减小或消除
（4）修复体的表面保持光洁无缺陷
（5）金属内加入某些抗腐蚀元素等。
2. 复合树脂的基本组成及作用
答：1、树脂基质. 赋予可塑性、固化特性和强度。
2、无机填料. 增加强度和耐磨性。
3、引发体系. 引发单体聚合固化。
4、阻聚剂. 保证有效试用期。
5、着色剂. 赋予天然牙色泽。
3. 理想的印模材料应具备的性能。
1．良好的生物安全性
2．良好的流动性、弹性、可塑性
3．适当的凝固时间
4．准确性和形稳性
5．与模型材料不发生化学变化
6．强度好
7．操作简便，价格低廉，良好的储存稳定性，容易推广应用。
4. 金属烤瓷材料与金属的结合形式有哪些107
1、机械结合系指金属表面进行粗化后咖喷砂、腐蚀)形成凹凸不平的表层夕扩大
了接触面积，使金属烤瓷粉在熔融烧成后起到机械嵌合作用，但其作用是比较小的
2、物理结合主要系指两者之间的范德华力，即分子间的吸引力。这种结合作用
也很小，只有在两者表面呈高清洁和高光滑的状态时，才能充分发挥其作用 3、压力结合系指当烤瓷的热胀系数略小于烤瓷合金时，因烤瓷耐受压缩力大于
牵张力，这样，当烧结温度降到室温时产生压缩效应而增强了烤瓷材料与金属之间的结合。
4、化学结合系指金属烤瓷合金表面氧化层与金属烤瓷材料中的氧化物和非晶质
玻璃界面发生的化学反应，通过金属键、离子键、共价键等化学键所形成的结合、金属烤瓷合金表面氧化对形成良好的结合是很重要的。
四．问答题_(本大题共__4_题，每题__9__分，共___36___分。)
1．简述金属烤瓷材料与金属结合的匹配。
主要受两者的热胀系数金属烤瓷烧结温度与金属熔点的关系及两者结合界面的润湿状态三方面的影响。
热胀系数问题热胀系数在金瓷匹配的三个影响因素中占主要地位。由于底层金属与烤瓷的热胀系数不一致，在烧结冷却过程中，:烤瓷很容易产生龟裂和剥脱烤瓷的热胀系数大于金属的热胀系数，在烧结冷却过程中，烤瓷产生拉应力，而金属
产生压应力，此时在烤瓷层产生龟裂、破碎。若烤瓷的热胀系数小于金属热胀系数，在烧结冷却过程中，烤瓷产生压应力，而金属产生拉应力，此时，两者界面的烤瓷侧产生裂隙，导致烤瓷层剥脱。当两者的热胀系数接近或相同时，界面稳定;结合良好，但实际上这种状态往往难以达到。所以，在一般情况下，烤瓷的热胀系数应稍稍小于金属的热胀系数为宜。两者之差在((0-0. 5) X 10-6 /℃的范围内就最为理想。此时，烤瓷与金属两者的结合仍能保持稳定。
2.金属烤瓷材料的烧结温度与金属熔点的关系由于金属烤瓷材料是烧结熔附于金属冠核表面，显然，要求烤瓷材料的烧结温度低于金属的熔点。这样，烤瓷材料熔融后，才能牢固地熔附在金属表面上。烧结冷却时，烤瓷不易产生龟裂，金属也不易产生变形。反之，金属烤瓷材料的烧结温度高于金属的熔点，则不能使用。
3.金属烤瓷材料与金属结合界面的润湿间题为了使熔融后的烤瓷材料育属形成良好的结合，烤瓷与金属的结合界面必须保持良好的润湿状态，这样，就要求金属表面极度清洁和光滑，要求烤瓷熔融时具有很好的流动性。另外，也可加人微量的非贵金属元素，改善金属的表面能，获得良好的润湿界面，使熔瓷牢固地熔附在金属表面上，从而达到两者的良好结合。
2. 琼脂印模材料的组成。
琼脂印模材料采用凝胶状态的琼脂，加入填料：硼酸盐，硅藻土、二氧化硅、蜡粉等惰性材料；减缓剂：硼酸盐；增塑剂：甘油；消毒防腐剂：麝香草酚。3．理想根充材料应具备的性能
理想根充材料应具备的以下性能：1.不刺激根尖周组织；2.在凝固前应具有良好的流动性，凝固过程中体积不收缩，凝固后与根管壁无间隙；3.具有X线阻射
性，便于检查是否充填完满；4.操作简便，能以简单方法将根管充填完满，必要时能从根管里取出；5.能长期保存在根管中而不被吸收；6.不使牙体变色。
4．银汞合金的蠕变与哪些因素有关p183
答：蠕变是指材料在一定温度和压力下，受到较小的恒定外力作用时，其形变随时间的延长而逐渐增大(即发生塑性形变)的现象。现已证实导致银汞合金修复体失败的原因中如最常见的边缘缺陷等都与蠕变有密切的关系。（2’）
蠕变大小受下列因素的影响：

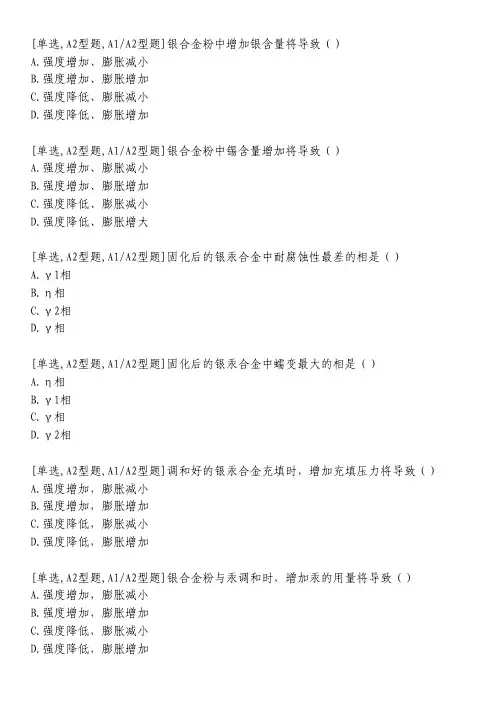

（1）银汞合金的结构：在低铜合金中，γ1相在早期对蠕变产生影响。当充填物受力时，γ1晶粒在外力作用下发生塑性形变，晶粒间边界产生滑移是蠕变的主要原因，γ1相的体积百分率高，结晶较大者蠕变增大。γ2相有极大的可塑性，受力时很容易产生塑性形变，因此γ2相的存在与否，对银汞合金的蠕变值有很大影响，高铜银汞合金中几乎无γ2相，因而蠕变值小，任何银汞合金都不可能完全消除蠕变。（2’）
(2) 粉汞比：汞含量增加，蠕变值增大，含汞55%的低铜型银汞合金的蠕变值是含汞48%的蠕变值的1一倍，而对高铜型银汞合金，则汞含量的影响相对较小，因为高铜型银汞合金几无γ2相。（2’）
（3）温度的影响：温度升高，蠕变植增大，银汞合金在体温下24h的蠕变值几乎是室温时的两倍。（2’）
（4）充填及调和方法：充填压力越大，蠕变越小，蠕变与调和后时间的关系，在早期呈曲线状态，后期呈直线变化，称恒定的蠕变。（2’）
问答题
1. 1．烧结全瓷材料具备哪些性能104-105
(一)物理机械性能烧结全瓷材料的硬度是自前口腔材料中较高的，接近或超过于牙釉质的硬度，最适合作为牙体修复材料作为牙体修复材料，耐磨性是非常重要的指标。在口腔材料中烧结全瓷材料的耐磨性优良，它气牙釉质相当，是牙体修复最佳选择的材料。
（二）化学性能 Jl一烧结全瓷材料能耐受多种化学物质的作用而不发生变化，其化学性能相当稳定，长期在口腔环境内也不会发生不良变化
(三)生物性能烧结全瓷材料是一种惰性无毒、无刺激性、无致敏性等生物性能良好的材料。
(四)审美性能烧结全瓷材料的着色性好，表面光洁度高，又具有透明和半透明
性，能获得牙体组织的天然色泽。
2. 复合树脂不利的生物学反应
1.术后过敏：复合树脂在充填修复后的一段时间内对牙髓有刺激作用，造成牙髓
充血发炎等炎性反应，即所谓的术后过敏。产生术后过敏的主要原因是复合树脂中残留单体的溶出和聚合产热，在进行深层牙本质修复时进行垫底保护，可避免这种刺激。
2.继发龋：复合树脂在充填龋洞数年后，可能在洞缘再次形成龋坏，即继发龋。
产生继发龋的原因主要是边缘微漏。改善复合树脂与牙本质粘结性能、添加含氟成分等已成为防止继发龋的有效手段。
3.光损害：使用可见光固化复合树脂时，高能量短波长的蓝光可造成操作者视网
膜的光化学损害。防止眼损伤的最简便有效方法是戴深色厚片眼镜。
4．金属烤瓷材料与金属的结合形式有哪些简述它们的匹配受哪些因素的影响
答：一般认为金属烤瓷材料与金属烤瓷合金之间的结合，存在四种形式。
（1）机械结合是指金属表面进行粗化后(如喷砂、腐蚀)形成凹凸不平的表层，扩大了接触面积，使金属烤瓷粉在熔融烧成后起到机械嵌合作用，但其作用是比较小的。（2’）
（2）物理结合主要指两者之间的范德华力，即分子间的吸引力。这种结合作用也很小，只有在二者表面呈高清洁和高光滑的状态时，才能充分发挥其作用。（2’）
（3）压力结合是指当烤瓷的热膨胀系数略小于烤瓷合金时，因烤瓷耐受压缩力大于牵张力，这样，当烧结温度降到室温时产生压缩效应而增强了烤瓷材料与金属之间的结合。（2’）
（4）化学结合系指金属烤瓷合金表面氧化层与金属烤瓷材料中的氧化物和非晶质玻璃界面发生的化学反应，通过金属键、离子键、共价键等化学键所形成的结合。金属烤瓷合金表面氧化对形成良好的结合是很重要的。（2’）
金属烤瓷材料与金属结合的匹配，主要涉及到两者的热胀系数、金属炜瓷材料的烧结温度与金属熔点的关系、金属烤瓷材料与金属结合界面的润湿状态等三方面的影响。（2’）
5、影响藻酸盐印模材料尺寸稳定性的因素有哪些
四．问答题_(本大题共__4_题，每题__9__分，共___36___分。)
1．为什么说热膨胀系数是影响金瓷匹配的主要因素
答：
由于底层金属与烤瓷的热胀系数不一致，在烧结冷却过程中，烤瓷很容易产生龟裂和剥脱。
（2’）
若烤瓷的热胀系数大于金属的热胀系数，在烧结冷却过程中，烤瓷产生拉应力，而金属产生压应力，此时在烤瓷层产生龟裂、破碎。（2’）
若烤瓷的热胀系数小于金属的热胀系数，在烧结冷却过程中，烤瓷产生压应力，而金属产生拉应力，此时，两者界面的烤瓷侧产生裂隙，导致烤瓷层剥脱。（2’）
当两者的热膨胀系数接近或相同时，界面稳定，结合良好，但实际上这种状态往往难以达到。所以，在一般情况下，烤瓷的热胀系数稍稍小于金属的热胀系数为宜。（2’）
2．模型蜡的分类及其性能特点
模型蜡主要包括铸造蜡和基托蜡：
(一)铸造蜡的性能由石蜡60％、棕榈蜡25％、地蜡10％、蜂蜡5％组成，主要用于制作各种金属铸造修复体的蜡模。
(二)基托蜡的性能基托蜡是临床常用的蜡，与要用于口内或模型上制作基托、颌堤、人工牙等的蜡模。由石蜡70％--80％、蜂蜡20％、棕榈蜡(地蜡、川蜡)适量组成。基托蜡具有质软、坚韧而不脆的性质，在加热变软后有适当的可塑性，冷却后有一定强度。在变软时不粘手，易成型，与石膏接触时不变色，喷灼后表面光滑。(三)其他蜡型材料
1、EVA塑料蜡
2、粘蜡义齿基托聚合物及合成树脂牙
3. 影响复合树脂固化深度的因素
影响固化深度的因素包括复合树脂的组成、光固化器和操作条件等。一般而言，光固化引发体系含量越少、填料颗粒越细、填料含量越多、树脂颜色越深，固化深度越小。应尽量选择相匹配的光固化器和复合树脂，确保树脂接受最大的光能量而有最大的固化深度。临床操作对固化深度的影响主要有：1.光照时间：延长
光照时间，可以非正比例的增加固化深度。2.光源位置：光源端部与树脂表面的距离越近，固化深度就越大。难以接近的部位，或被牙体组织遮挡的区域，均会减小固化深度，需要延长2-3倍光照时间。
4. 粘结力通常包括哪几种
粘结力包括以下几种：1.化学键力：又称主价键力，粘结有关的力包括共价键和离子键，存在于原子或离子之间。2. 分子间作用力：又称次价键力，包括范德华力和氢键力，主要存在于分子之间，这种力较小，且随分子间距离增大而迅速减小。3.静电吸引力：具有电子供给体和电子接受体两种物质接触时，电子会发生迁移，使界面两侧产生接触电势，形成双电层而产生静电吸引力。4.机械作用力：当粘结剂被渗入并充满被粘结物表面微孔或凹凸部位，固化后可在界面产生机械锁合作用力，其本质是一种摩擦力。
四．问答题_(本大题共__4_题，每题__9__分，共___36___分。)
1．烧结全瓷材料具备哪些性能104-105
(一)物理机械性能烧结全瓷材料的硬度是自前口腔材料中较高的，接近或超过于牙釉质的硬度，最适合作为牙体修复材料作为牙体修复材料，耐磨性是非常重要的指标。在口腔材料中烧结全瓷材料的耐磨性优良，它气牙釉质相当，是牙体修复最佳选择的材料。
（二）化学性能 Jl一烧结全瓷材料能耐受多种化学物质的作用而不发生变化，其化学性能相当稳定，长期在口腔环境内也不会发生不良变化
(三)生物性能烧结全瓷材料是一种惰性无毒、无刺激性、无致敏性等生物性能良好的材料。
(四)审美性能烧结全瓷材料的着色性好，表面光洁度高，又具有透明和半透明
性，能获得牙体组织的天然色泽。
2. 复合树脂不利的生物学反应
1.术后过敏：复合树脂在充填修复后的一段时间内对牙髓有刺激作用，造成牙髓
充血发炎等炎性反应，即所谓的术后过敏。产生术后过敏的主要原因是复合树脂中残留单体的溶出和聚合产热，在进行深层牙本质修复时进行垫底保护，可避免这种刺激。
2.继发龋：复合树脂在充填龋洞数年后，可能在洞缘再次形成龋坏，即继发龋。
产生继发龋的原因主要是边缘微漏。改善复合树脂与牙本质粘结性能、添加含氟成分等已成为防止继发龋的有效手段。
3.光损害：使用可见光固化复合树脂时，高能量短波长的蓝光可造成操作者视网
膜的光化学损害。防止眼损伤的最简便有效方法是戴深色厚片眼镜。
3．藻酸盐印模材料的组成和各成分的作用。
藻酸盐：藻酸盐通过有限溶胀形成临床需要的溶胶。
缓凝剂：作用是减缓藻酸盐溶胶与胶结剂硫酸钙的反应速度及加速藻酸盐在配制时的溶解作用。
填料：填料含量适当，能增加藻酸盐凝胶的强度，使制取的印模保持良好的形状稳定。
增稠剂：作用是增加溶胶的稠度，提高材料韧性，调节印模材料的流动性，并且有一定的加速凝固作用。
指示剂：指示剂在印模材料中指示反应过程。
矫味剂、防腐剂：加入一定量的矫味剂进行调节矫味。为了延长使用时间，加入适量的防腐剂，
稀释剂：稀释剂又称分散介质，藻酸盐印模材料的分散介质是水。4. 金属烤瓷材料与金属的结合形式有哪些107
4．金属烤瓷材料与金属的结合形式有哪些简述它们的匹配受哪些因素的影响
答：一般认为金属烤瓷材料与金属烤瓷合金之间的结合，存在四种形式。
（1）机械结合是指金属表面进行粗化后(如喷砂、腐蚀)形成凹凸不平的表层，扩大了接触面积，使金属烤瓷粉在熔融烧成后起到机械嵌合作用，但其作用是比较小的。（2’）
（2）物理结合主要指两者之间的范德华力，即分子间的吸引力。这种结合作用也很小，只有在二者表面呈高清洁和高光滑的状态时，才能充分发挥其作用。（2’）
（3）压力结合是指当烤瓷的热膨胀系数略小于烤瓷合金时，因烤瓷耐受压缩力大于牵张力，这样，当烧结温度降到室温时产生压缩效应而增强了烤瓷材料与金属之间的结合。（2’）
（4）化学结合系指金属烤瓷合金表面氧化层与金属烤瓷材料中的氧化物和非晶质玻璃界面发生的化学反应，通过金属键、离子键、共价键等化学键所形成的结合。金属烤瓷合金表面氧化对形成良好的结合是很重要的。（2’）
金属烤瓷材料与金属结合的匹配，主要涉及到两者的热胀系数、金属炜瓷材料的烧结温度与金属熔点的关系、金属烤瓷材料与金属结合界面的润湿状态等三方面的影响。（2’）
四．问答题_(本大题共__4_题，每题__9__分，共___36___分。)
1．在铸造陶瓷材料结晶化热处理过程中，影响晶体形成数量、形式和性能的主要因素有哪些
1.成核剂在铸造陶瓷材料中引人成核剂，达到高密度均匀成核，是控制结晶化热处理的关键。
2.成核温度为保证在材料中均匀生长出大量的微小晶体而不是少量粗大的晶
体，需要产生有效的成核作用，因此，必须对成核温度进行控制。如Cerapearl 铸造陶
瓷的成核温度控制在75℃左右为宜。3.结晶化温度当结晶化温度过低时，铸造陶瓷中产生的结晶体数量过少，此时必须延长加热时间，当结晶化温度过高时，将会造成材料的强度下降和折光率涌降低。;4.结晶化热处理升温速度若结晶化热处理升温速度过快时，材料中析出的某些结晶体和材料中的玻璃相的密度不同，以及随着结晶化所造成的体积变化，导致在玻璃
相和结晶相之间产生内应力。若采用缓慢升温，可使这些内应力被玻璃相的粘滞流动所消除，这样即可避免铸造陶瓷由此而产生的变形或破裂问题。
2. 藻酸盐印模材料的凝固反应的影响因素。
凝固时间是由藻酸盐溶胶与硫酸钙混合开始直到凝固作用发生的时间。影响凝固时间的因素：藻酸盐溶胶中缓凝剂的量。藻酸盐溶胶与胶结剂硫酸钙的比例：胶结剂多，凝固时间快，胶结剂少，凝固时间减慢。但是，若胶结剂与藻酸盐基质的比例差别过大，则影响印模的性能．胶结剂增多，印模弹性降低，胶结剂减少，印模强度降低。温度对凝固时间的影响：温度高，凝固快，温度低，凝固慢。
3. 影响复合树脂固化深度的因素
影响固化深度的因素包括复合树脂的组成、光固化器和操作条件等。一般而言，光固化引发体系含量越少、填料颗粒越细、填料含量越多、树脂颜色越深，固化深度越小。应尽量选择相匹配的光固化器和复合树脂，确保树脂接受最大的光能量而有最大的固化深度。临床操作对固化深度的影响主要有：1.光照时间：延长光照时间，可以非正比例的增加固化深度。2.光源位置：光源端部与树脂表面的
距离越近，固化深度就越大。难以接近的部位，或被牙体组织遮挡的区域，均会减小固化深度，需要延长2-3倍光照时间。
4. 影响银汞合金强度的主要因素由哪些
1、银合金粉及粒度组成的影响合金粉中的银，铜具有增加强度的作用；锡含
量增加，强度下降；球形的银汞合金形状规则，表面光滑，颗粒间间隙小，其物理性能优于屑形合金。2、汞含量的影响 .影响强度的一个非常重要的因素就是调和时汞的含量，足量的汞能使合金粉充分的汞齐化；当汞量在53％以内时，汞对固化后的合金的强度没有明显的影响，但当汞含量大于55％时，强度随汞量的增加而明显的降低；但当汞含量过少时，固化后的充填体表面粗糙易腐蚀，其强度任会下降；因此在保证汞合反应充分的条件下应严格控制汞的使用量。3、充填压力的影响充填压力越大，则压缩强度越高，银汞合金早期受充填压力的影响更大，这主要是因为增加压力可以挤出多余的汞，并降低空隙率。4、固化强度与时间的关系银汞合金早期的强度较低，充填20min后其压缩强度只有一周后的6％；充填9H后强度达最大强度的70－90％；24H后强度达到最大值，所以充填修复后24H才能承担咀嚼。
四．问答题_(本大题共__4_题，每题__9__分，共___36___分。)
1．铸造包埋材料的性能要求有哪些138
铸造包埋材料是铸造工艺中包埋铸型(如蜡型)的材料。铸造时，首先通过加热使铸型内的蜡型材料熔化并挥发，在包埋材料中形成铸型的阴模，然后向阴模中灌入熔化
的金属，完成金属修复体的铸造。理想的铸造包埋材料应符合以下要求:
1.调和时呈均匀的糊状。
2.有合适的固化时间。
3.粉末粒度细微，使铸件表面有一定的光洁度。
4.能够补偿铸造过程中金属及蜡型的收缩量，即具有合适的膨胀系。
5.能承受铸造压力及冲击力，不因此而产生微裂纹。
6.耐高温。
7.铸造时，不应与液态金属发生化学反应，不产生有毒气体，并对铸人的金属材料
无破坏作用(如腐蚀)。
8.有良好的透气性，以利铸模内的气体逸出。
9.铸造完成后，包埋材料易于被破碎，并且不粘附在金属修复体表面。
10.在1000℃以上的高熔点合金，如把合金、钻铬合金、镍铬合金等。这类包埋材
料应有良好的操作性能。 11.易于保存。
2．牙釉质表面酸蚀处理机制
1.提高牙釉质表面能，增强粘结剂润湿效果：牙釉质表面的羟基磷灰石与磷酸反应生成溶于水的磷酸二氢钙而溶解脱钙，形成新鲜清洁表面，且因羟基和氨基的定向排列使表面呈现极性，从而提高牙釉质的表面能并促进了粘结剂的润湿。
2.粗糙牙面，提高机械嵌合力：在酸蚀过程中，牙釉质表面因溶解性的不同而形成凹凸不平的粗糙面，使表面积成倍增加。
3．在制作义齿基托过程中，基托中产生气孔的原因
在基托的制作过程中，若不注意操作规程，会导致基托中产生许多细小气孔，气孔的存在会成为基托断裂的引发点，严重影响基托的性能。产生气孔的原因有以下几点：
(1)热处理升温过快、过高：在前面热处理方法中已讲到，热处理不可升温过快、过高，否则，会在基托内部形成许多微小的球状气孔，分布于基托较厚处，且基托体积愈大，气孔愈多(图2．7)。
(2)粉、液比例失调：主要有两种情况：
1)牙托水过多：聚合收缩大且不均匀，可在基托各处形成不规则的大气孔或空腔。
2)牙托水过少：牙托粉未完全溶胀，可形成微小气孔，均匀分布于整个基托内。多见于牙托水量不足，或调和杯未加盖而使牙托水挥发，或模型因未浸水和未涂分离剂而吸收牙托水所致。
(3)充填时机不准
1)填塞过早：若填塞过早，容易因粘丝而人为带入气泡，而且调和物流动性过大，不易压实，容易在基托各部形成不规则的气孔。
2)填塞过迟：调和物变硬，可塑性和流动性降低，可形成缺陷。
(4)压力不足：会在基托表里产生不规则的较大气孔或孔隙，尤其在基托细微部位形成不规则的缺陷性气孔。
4．焊接合金应该具备的性能有那些
答：作为焊接合金，必须具备以下的性能
（1）焊接合金的成分、强度、色泽等应尽量与被焊接的合金相接近。
（2）焊接合金的熔点必须低于被焊接的合金，以100度为宜。
（3）焊接合金融化后流动性大、扩散性高，能均匀到达焊接面，且与被焊接的合金牢固结合
（4）焊接合金应具有良好的抗腐蚀和抗沾污性。
问答题
1、理想根充材料应具备的性能8
理想根充材料应具备的以下性能：1.不刺激根尖周组织；2.在凝固前应具有良好的流动性，凝固过程中体积不收缩，凝固后与根管壁无间隙；3.具有X线阻射
口腔材料学 Dental Material 适用专业: 口腔医学专业（五年制本科） 一、课程简介 《口腔材料学》课程（课程编码B090025）适用于5年制口腔医学本科，通过系统理论课和实验课教学，掌握口腔科常用材料的基本性能、作用机理及常用材料的临床应用，了解口腔材料发展历史，熟悉口腔材料新的进展和发展方向，了解口腔材料的分类和标准以及口腔材料学与其它学科的关系，为临床生产实习和毕业后工作中正确选择和应用各种口腔材料打下良好基础。本课程共36学时，1.5学分。 本学科将采用课堂讲授、实验课操作、临床见习、读书报告会等形式，充分利用计算机多媒体教学、材料样品、图片等形象化教学手段，着重培养同学独立思考、分析、解决实际问题的能力及临床应用各种材料的操作能力。 The course of dental material apply to stomatology undergraduates of five academic years form. By systemic theory lecture and experimental curriculum, students should master
basic capabilities and clinical application of dental materials in common use, realize dental materials’ history and the great advancements in materials, and know about the relation between dental material and other subject. It helps a student to choice and utilize dental materials accurately during his hands-on courses and even become a clinician afterwards. The course includes 36 class hours which costs 1.5 credits. The course will adopt several teaching forms as follows: systemic theory lecture, experiment, clinical noviciate and reading and reporting conference. Means of teaching are vivid , such as multimedia, material samples, photographs. The course emphasize to educate the ability of thinking independently, the ability of resolving factual problem , and the ability of clinical manipulating materials. 二、教学内容与要求 第一章总论 掌握：口腔材料性能的一些基本概念，口腔材料的分类。 熟悉：口腔材料产品质量的基本检测方法及口腔材料的理化、机械、生物等性能。 了解：口腔材料的概念、内容及口腔材料学的发展简史。 熟悉口腔材料发展现状和发展方向。 第二章口腔有机高分子材料 【口腔高分子概述】 掌握：高分子的概念和聚合反应的类型和特点。 熟悉：高分子材料的分类。 【印模材料】 掌握：印模材料的分类和要求、常用印模材料的性能、主要印模材料（藻酸盐、硅橡胶）的成份及化学反应机理。 熟悉：常用印模材料的组成和应用。 【牙用蜡】 熟悉：常用牙用蜡的分类、性能特点。 【义齿基托材料】 掌握：热固化型及化学固化型义齿基托材料的定义、分类、性能特点及临床操作的注意事项。 熟悉：热固化型、化学固化型及光固化型义齿基托材料的基本组成、聚合原理及使用方法。 了解：义齿基托材料的种类。 【塑料牙】 熟悉：塑料牙的组成、性能特点。 【义齿软衬材料及颌面缺损修复材料】 熟悉：义齿软衬材料及颌面缺损修复材料的分类和应用。 【复合树脂】
第四章口腔修复材料 第一节印模材料 一、概述 印模(impression)是物体的阴模，口腔印模是记录口腔各组织形态及关系的阴模。制取印模时使用的材料称为印模材料（impression material）。口腔印模的制取，是口腔修复工作中的首道工序，其质量直接关系到最终的修复效果。 因此应充分了解各类印模材料的特性和适用范围，根据不同修复要求，选择合适的印模材料。 （一）印模材料应具备的条件 印模材料应具有可塑性和流动性。通过物理变化（如热固类材料）、化学反应或聚合反应，使这些可流动材料转变成弾性或非弹性状态，从而获得口腔软硬组织的阴模。 （二）印模材料的分类 根据印模塑形后有无弹性,分为弹性印模材料和非弹性印模材料两类。弹性印模材料是经塑形后，印模具有弹性；非弹性印模材料是经塑形后，印模无弹性的材料。每一类又分为可逆性印模材料和不可逆性印模材料。能多次反复使用的，称为可逆性印模材料。反之，塑形后不能再回复到原有状态的材料，称为不可逆性印模材料。 表4-1 常用印模材料的分类 弹性印模材料非弹性印模材料 可逆不可逆可逆不可逆 琼脂藻酸盐类印模膏印模石膏 纤维素醚类印模蜡氧化锌印模 合成橡胶类印模油泥 （三）印模材料的性能 1. 良好的生物安全性对机体及口腔组织无毒性、无致敏性、无刺激性等。 2. 适当的流动性、可塑性流动性是指材料在塑形前化的黏度或稠度，良好的流动性可使材料在轻微压力下流至各个细微部位，获得清晰印摸的同时又不使软组织变形。可塑性是材料塑形的能力，可塑性好才能准确反映组织细微结构。 3．良好的尺寸稳定性材料凝固后尺寸稳定，无明显尺寸变化从口内取出到室温的温度变化以及印模在技工室保存时，也不应有明显的尺寸变化。
第三章材料的性能 一物理性能 1尺寸的变化 2线（膨）胀系数 线（膨）胀系数是表征物体长度随温度变化的物理量。当温度有微小变化dT时, 其长度也会有微小的改变d L,将长度的相对变化d L/L除以温度的变化dT,称为线（膨）胀系数，符号为a L o 3热导率 热传导不同的材料具有不同的导热性能，这对口腔修复体非常重要。在牙体修复时，接近牙髓的部分，必须选择热导率的的材料，以免在口腔温度变化时刺激牙髓组织；而义齿寄托材料则以热导率高为理想，这样可使被寄托覆盖的口腔粘膜具有良好的温度感觉。 4流电性 流电性口腔内不同金属修复体之间产生小电流，此种性质即为流电性。因此，相令邻或有咬合接触的牙，应避免异种金属修复体，以免产生微电流，引起对牙髓的刺激和导致材料的腐蚀。 5表面张力和润湿现象 表面张力分子间存在范德华力，液体表面的分子总是受到液体内部分子的引力作用而有减少表面积的趋势，因而在液体表面的切线方向上产生一缩小表面的力，把沿液体表面作用在单位长度上的力叫做表面张力 润湿现象液体在固体表面扩散的趋势称为液体对固体的润湿性，可由液体在固体表面的接触角的大小来表示。 接触角越小润湿性越好，润湿是粘结的必要条件 6色彩性 机械性能 1应力应力和应变 当材料受到外力作用时，从材料内部诱发一种与之抗衡的力，叫做应力，它与外力的大小相等，方向相反。 2应力---应变曲线 研究材料机械性能常用的方法是测定应力---应变曲线。对材料施加拉力、压力或剪切力及弯曲力均可得到应力---应变曲线。可分为弹性变形阶段和塑性变形阶段。屈服强度：超过某一点就变形，低于或等于尚可回复（回弹） 极限强度：断裂前所承受的最大强度如是拉应力为拉伸强度、切应力为剪切强度、弯曲应力时为桡曲强度 断裂强度：断裂时承受的最大强度 4硬度 硬度是材料的抗弹性形变、塑性形变或破坏能力，或者的抗其中两种或三种情况同时产生的能力。 5应变与时间曲线 应力---应变曲线有时难以反应材料的多方面性能，比如加载时间长短即印模材料在口腔内形变问题，所以还要研究应变与时间曲线 7挠曲强度与挠度 挠曲强度或称作弯曲强度，是描述材料承受多点受力的复杂应力下的性能，是牙科复合树脂充填材料及义齿基托树脂的重要机械性能，对恢复缺失和缺损牙体的咀嚼功能有重要作用。 挠度是物体承受其比例极限内的应力所发生的弯曲形变。 8应力集中、裂缝扩展、温度应力 应力集中指在材料截面突变处，如孔、裂纹、螺纹等处，有应力骤然增大的现象。裂缝扩展当应力集中处的应力达到一定程度时，材料容易产生裂纹而破坏。材料在工作应力远低于屈服强度时发生的脆性断裂，又称为低应力脆裂。它是由材料中裂纹扩展引起的。 温度应力由于温度变化产生的应力称为温度应力或热应力。 9疲劳是指材料在交变应力作用下发生失效或断裂的现象，此时的断裂称为疲劳断裂。 疲劳强度是指材料在交变应力作用下经过无限次循环而不发生破坏的最大应力。10.蠕变是指固体材料在保持应力不变的条件下应变随时间延长而增加的现象。化学性能 1腐蚀和变色
口腔材料学试题及答案一、单选题（共 10 道试题，共 10 分。） 1. 合金化后金属的性质会发生变化，这些变化不包括：. 凝固点与熔点的分离 . 韧性增高 . 传导性下降 . 硬度降低 . 延展性降低 正确答案： 2. 下列哪些物质可以延缓高分子材料的聚合： . O2 . 酚类 . PO . 有机叔胺 . 樟脑醌 正确答案： 3. 汞合金中哪个相的存在对其性能有较大的不良的影响：. γ1相 . γ2相 . γ相 . η相 . ε相 正确答案： 4. 以下属于弹性可逆性印模材料的是： . 琼脂 . 藻酸盐 . 硅橡胶 . 印模膏 . 石膏 正确答案： 5. 石膏类包埋材料的组成不包括： . 石英 . α-SO4·1/2H2O . 石墨 . 硼酸 . 磷酸盐 正确答案： 6. 对蜡型材料的性能要求不应包括： . 在软化温度时可以塑形 . 热胀率要小 . 流动性要好 . 应力松弛明显 . 颜色易于区别 正确答案： 7. 以下说法错误的是： . 比色结果不会受到光源的影响 . 牙本质的颜色是比色的主体 . 尖牙颜色饱和度较中切牙高 . 颈部颜色较切端色度深
. 随年龄增长，牙色明度降低 正确答案： 8. 熟石膏的混水率为： . 0.1 . 0.3 . 0.5 . 0.7 . 1 正确答案： 9. 口腔材料的使用应满足哪些性能： . 生物安全性 . 机械强度 . 化学稳定性 . 美观 . 以上均对 正确答案： 10. 室温固化义齿基托树脂主要用途不正确的是：. 制作暂时冠 . 义齿修理 . 可摘局部义齿基托 . 义齿重衬 . 活动矫治器 正确答案： 二、名词解释（共 10 道试题，共 30 分。） 1. 尺寸变化 2. 应力 3. 包埋材料 4. 生物相容性 5. [正]比例极限 6. 粘接 7. 陶瓷 8. 合金 9. 老化 答： 10. 复合树脂 答：
第一章、总论 一、口腔材料的分类 1、按性质分：有机高分子材料，无机非金属材料，金属材料 2、安用途分：印模材料，模型材料，义齿材料，填充材料，粘结材料，种植材料，齿科预防保健材料 3、按接触方式分：间接与口腔接触材料，直接与口腔接触材料（表面接触材料，外部接入材料，植入材料） 4、按应用部位分：非植入人体材料，植入人体材料 二、口腔材料的标准化组织 fdi 国际牙科联盟 iso 国际标准化组织 iso/tc106 dentistry 国际标准化组织牙科技术委员会 tc99 全国口腔材料和器械设备标准化技术委员会，成立于1987，12 三、材料的性能：生物性能，化学性能，物理性能，机械性能 （一）生物性能 1、生物相容性（biocompatibility）在特定应用中，材料产生适当的宿主反应的能力。取决于材料与宿主组织间的反应。 要求：材料有生物安全性，与机体间相互作用协调。 2、生物安全性（biological safety）材料制品具有临床前安全使用的性质。 要求：对人体无毒性刺激性致癌性致畸性，在人体正常代谢下保持稳定，无生物退变性，代谢/降解产物对人体无害，易被代谢。 口腔材料生物学评价试验：第一组：体外细胞毒性试验；第二组：主要检测材料对集体的全身毒性作用及局部植入区组织的反应；第三组：临床应用前试验。 4、生物功能性（biofunctionality）：指材料的物理机械化学性能使其在应用部位行使功能。 （二）化学性能 1、腐蚀：（corrosion）材料由于周围环境的化学侵蚀而产生的破坏/变质。 分为湿腐蚀：（电化学腐蚀）；干腐蚀：（高温氧化） 腐蚀的形态：均匀腐蚀，局部腐蚀。 变色：腐蚀发生的初级阶段，表面失去光泽或变色。 2、扩散：物体中原子分子向周围移动。 吸附：固液态表面的分子原子离子与接触相中的分子离子原子借静电力作用范德华力所产生的吸附现象。 1）化学吸附：吸附剂与吸附质之间化学反应所引起，有选择性，更牢固。 2）物理吸附：由分子间引力引起，无选择性。 吸附是表面效应，不影响内部。 吸水值：Wsp=（m2-m3）/V 溶解值：Wsl=（m1-m3）/V 3、老化：材料在加工，储存，使用过程中，物化性能，机械性能变坏的现象，主要针对高分子材料。 机理：自由基作用，外界环境使分子链产生自由基，引起分子链降解，交联，引起老化。
四．问答题 1.金属的防腐蚀问题可以从哪几个方面考虑？7分 2.复合树脂的基本组成及其作用？7分 3.理想根管充填材料应具备的性能是什么？7分 4.理想牙龈收缩药物应具备哪些特征？7分 5．影响藻酸盐印模材料尺寸稳定性的因素有哪些？8分 一．选择题 二．填空题 四．问答题 1. 金属烤瓷材料与金属的结合形式有哪些？简述它们的匹配受哪些因素的影响？8分 2. 银汞合金尺寸变化的影响因素？ 3.理想根管充填材料应具备的性能？ 4. 谈谈在结晶化热处理工艺过程中，影响铸造陶瓷材料晶体形成数量、形式和性能的主要因素？ 5、影响藻酸盐印模材料尺寸稳定性的因素有哪些 一．选择题 7、二．填空题 四．问答题 1、作为口腔模型材料应具备哪些性能？ 2、金属烤瓷材料与金属的结合形式有哪些？简述它们的匹配受哪些因素的影响？ 3、理想根管充填材料应具备的性能？ 4、影响藻酸盐印模材料凝固时间的因素有哪些？ 一．选择题 二．填空题 ： 四．问答题 1、简答种植陶瓷材料的研究应用趋势？9分 2、金属的防腐蚀问题可以从哪几个方面考虑？9分 3、影响银汞合金强度的主要因素由哪些? 9分 4、银汞合金尺寸变化的主要影响因素？9分
5、加热固化型义齿基托制作过程中为什么会产生气泡？10分 一．选择题 二．填空题 四．问答题 1．金属的防腐蚀问题可以从哪几个方面考虑？ 答：（1）使合金的组织结构均匀 （2）避免不同金属的接触 （3）经冷加工后的应力需要通过热处理减小或消除 （4）修复体的表面保持光洁无缺陷 （5）金属内加入某些抗腐蚀元素等。 2. 复合树脂的基本组成及作用？ 答：1、树脂基质. 赋予可塑性、固化特性和强度。 2、无机填料. 增加强度和耐磨性。 3、引发体系. 引发单体聚合固化。 4、阻聚剂. 保证有效试用期。 5、着色剂. 赋予天然牙色泽。 3. 理想的印模材料应具备的性能。 1．良好的生物安全性 2．良好的流动性、弹性、可塑性 3．适当的凝固时间 4．准确性和形稳性 5．与模型材料不发生化学变化 6．强度好 7．操作简便，价格低廉，良好的储存稳定性，容易推广应用。 4. 金属烤瓷材料与金属的结合形式有哪些？107 1、机械结合系指金属表面进行粗化后咖喷砂、腐蚀)形成凹凸不平的表层夕扩大了接触面 积，使金属烤瓷粉在熔融烧成后起到机械嵌合作用，但其作用是比较小的 2、物理结合主要系指两者之间的范德华力，即分子间的吸引力。这种结合作用也很小， 只有在两者表面呈高清洁和高光滑的状态时，才能充分发挥其作用
山东力明科技职业学院考试试卷 第 1 页 共 2 页 院系： 身份证号： 姓名： 密 封 线 口腔医学院 2014级 《 口腔材料学 》试卷 题号 一 二 三 四 五 六 七 八 总分 得分 注：密封线内答题无效。 一、单项选择题（每题1.5分，共30分） 1、热凝基托树脂粉液混合后正常的变化过程是 （ ） A 、稀糊期—湿砂期—粘丝期---面团期—橡胶期 B 、湿砂期--稀糊期—粘丝期---面团期—橡胶期 C 、湿砂期--稀糊期—粘丝期--橡胶期--面团期 D 、面团期--橡胶期—湿砂期---稀糊期—粘丝期 2、对瓷粉与金属材料的性能要求描述不正确的是 （ ） A 、有良好的硬度和强度 B 、具有良好的生物相容性 C 、金属的熔点应高于瓷的熔点 D 、金属的热膨胀系数略小于瓷粉 3、在调拌模型材料过程中调拌时间越长或中途加水再调拌产生的主要不良后果是（ ） A 、容易产生气泡 B 、降低抗压强度 C 、是模型表面粗糙 D 、造成脱模困难 4、石膏的凝固不受下列哪种因素的影响 （ ） A 、石膏本身因素 B 、水粉比例 C 、调拌时间和速度 D 、使用振荡器 5、烤瓷材料和与金属的热膨胀系数应 （ ） A 、前者稍稍大于后者 B 、前者明显大于后者 C 、前者稍稍小于后者 D 、前者明显小于后者 6、基托蜡是临床上常用的蜡材，国内商品名叫红蜡片具有下列哪项特点 （ ） A 、主要用于制作各种金属修复体的蜡摸 B 、冬用蜡的软化温度高于夏用蜡 C 、冬用蜡的软化温度低于夏用蜡 D 、含石蜡为20% 7、充填前磨牙楔状缺损之最佳充填材料是 （ ） A 、复合树脂 B 、玻璃离子水门汀 C 、磷酸锌水门汀 D 、氧化锌丁香油水门汀 8、自凝牙托水与牙托粉调拌后最适宜基托修理涂塑的时期是 （ ） A 、稀糊期 B 、粘丝前期 C 、粘丝后期 D 、面团期 9、ISO 中文全称为 （ ） A 、美国牙科协会 B 、国际牙科联 C 、国际标准化组织 D 、牙科技术委员会 10、藻酸盐印模材料属于 （ ） A 、弹性可逆印模材料 B 、弹性不可逆印模材料 C 、非弹性可逆印模材料 D 、非弹性不可逆印模材料 11、有关凝胶哪项正确 （ ） A 、凝胶是分散外相被分散内相包围 B 、凝胶是分散内相被分散外相包围 C 、凝胶是分散介质被分散内相所连接的网状结构所包围 D 、凝胶是溶质溶解度减小导致结晶的过程 12、作为自凝树脂的引发剂的物质为 （ ） A 、MMA B 、MMA 均聚粉或共聚粉 C 、PMMA D 、BPO 13、树脂基托聚合后体积变化为 （ ） A 、收缩 B 、膨胀 C 、不变 D 、不一定 14、磷酸盐包埋材料固化后体积 （ ） A 、收缩 B 、膨胀 C 、不变 D 、不一定 15、哪项不属于钛合金制成修复体的性质 （ ） A 、质量轻 B 、强度高 C 、易腐蚀 D 、生物性能好 16、贵金属铸造合金不包括 （ ） A 、铸造金合金 B 、铸造银合金 C 、铸造钛合金 D 、铸造钯合金 17、铸造时石膏类包埋材料的加热温度必须在 （ ） A 、500℃以下 B 、600℃以下 C 、700℃以下 D 、1000℃以下 18、可见光固化选用高强度光固化器，其工作头应尽量接近树脂表面，其距离不得超过 （ ） A 、1mm B 、2mm C 、3mm D 、4mm 19、磷酸锌水门汀在凝固时及凝固后可释放出游离磷酸，刺激牙髓，正确说法不包含哪种 （ ） A 、可用于牙体缺损的暂时充填修复 B 、一般5～8周恢复正常 C 、可粘结嵌体、冠、桥和正畸附件 D 、可作深龋衬层 20.无消毒和抑菌作用的根管充填材料为 （ ） A 、根管糊剂 B 、牙胶 C 、碘仿糊剂 D 、氢氧化钙糊剂 二、多项选择题（每题2分，共10分） 1、基托发生变形的原因包括 （ ） A 、装盒压力过大 B 、装盒压力不足 C 、升温过快 D 、冷却过快 2、调拌模型材料时操作不当的是 （ ） A 、掌握好水粉比例 B 、调拌时碗内放入适当的粉再加入适当的水 得 分 阅卷人 得 分 阅卷人 座号：
口腔材料学教案 第一章绪论 学时：1学时 课程目标： 使学生了解口腔工艺材料的定义和分类、熟悉材料的性能 讲授内容： 第一节概述 一、 口腔工艺材料学的概念和内容 是以口腔修复工艺常用材料的种类、组成、性能、用途和使用方法为研究内容的一门口 腔工艺专业基础课程。其内容包括：印模材料、模型材料、聚合物、金属材料、口腔陶瓷材料、铸造包埋材料及口腔修复辅助材料等 二、 口腔材料的发展简史： ● 历史悠久（黄金、象牙义齿等个别、零散不是系统的修复手段） ● 近代迅速发展：19世纪银汞合金、氧化锌丁香酚水门汀、磷酸锌水门汀开始使用至今，使口腔治疗和修复技术得以普及。 特别是1937年甲基丙烯酸甲酯的使用简化了修复工艺，结合弹性印模膏的应用使口腔修复技术进入了一个规范时代。 ● 现代工艺日臻成熟：精密铸造、烤瓷熔附金属工艺、种植牙、精密附着体、激光焊接、钛合金铸造工艺等技术全面发展，设备和材料已经为全方位的修复工艺搭好了平台，等待着你勤学苦练出的高超技术，只有人才是高技术的核心，只有人才是高技术的创造者和使用者！ 三、 口腔工艺材料的分类（方法不同分类的结果不同） ● 按照用途（工艺流程）分类：印模材料、模型材料、义齿材料（塑料、金属和陶瓷）、种植材料，包埋材料、粘接材料及其他辅助材料 。 ● 按材料的性质分类 ：a 有机高分子材料：蜡、塑料、印模膏等 b 无机非金属材料：水门汀、石膏、陶瓷等 c 金属材料：不锈钢丝、各种铸造合金等 ● 按照材料与口腔组织的接触关系分类： a 直接、暂时 接触 b 直接、长期接触 c 间接接触 ● 按材料的应用部位分类：a 植入材料 b 非植入材料 第二节口腔工艺材料的性能 一、 物理性能： 【一】尺寸变化：由于外界因素的影响材料在制作与应用的过程中外形大小发生改变。常用长 度或体积的变化百分比来表示： 材料的尺寸变化影响修复体的精度，其稳定性是材料的主要性能之一。 【二】热传导：相互接触的两物体之间，热量由高温物体向低温物体传递的现象称热传导。 影响因素：材料的性质、密度、空隙率等 牙体充填材料要求导热性差，减少热对牙髓的刺激 义齿基托材料要求导热性好，不影响粘膜的温度感觉 【三】流电性：在口腔唾液形成的弱电解质环境中，因金属材料的化学活性不同，各自的电位 100%O O L L L ε-=?
一、单项选择题 1．国际牙科联盟的英文简称是。 A . ISO B .FDI C.FDA 2．表征物体长度或体积随温度变化的物理量是。 A ,弹性模量 B.韧性 C.热膨胀系数 D.导热率 3．液体与固体表面的接触角θ=180°时，液体在材料表面的浸润性为。A．完全浸润 B.浸润性好 C.完全不浸润 D.浸润性差 4．表征物体刚性的物理量是。 A.冲击强度 B.挠曲强度. C.弹性模量 D.屈服强度 5．义齿基托材料是一种。 A.长期表面接触材料 B.长期外部接入材料 C.持久表面接触材料 D.持久外部接入材料6．游离基聚合反应中，延长反应时间，能。 A．增加单体转化率 B.提高分子量 C.增加单体转化率，提高分子量D.增加单体转化率，降低分子量 7．下列印模材料中，属弹性不可逆印模材料的是。 A．琼脂印模材料 B.硅橡胶印模材料 C.印模膏D.印模石膏 8．藻酸盐印模材料中，能延长其工作时间的物质是。 A.生石膏 B.膨砂 C.硅藻土 D.磷酸盐 9．下列材料室温放置时会产生凝溢和渗润现象的是。 A.藻酸盐印模材料 B.磷酸盐包埋材料 C.义齿基托材料 D.硅橡胶印模材料10．临床用蜡制作蜡型后，室温放置其形状会逐渐变化，其原因是。A．热胀冷缩B.蠕变C.应力松驰D.应变 11．热凝义齿基托树脂加热固化时，应。 A．与室温下的水一同缓慢加热固化B.与室温下的水一同快速加热固化 C.直接浸入100℃沸水中维持一段时间 D.直接浸入70℃的水中,然后快速加热固化12．提高牙托粉中聚合物的分子量，将导致。 A．力学性能增加,达面团期时间延长B.力学性能增加, 达面团期时间缩短 C. 力学性能下降, 达面团期延长. D.力学性能下降, 达面团期时间缩短 13．复合树脂中,填料的表面处理常用。 A.4-META B.KH-570 C.MMA . D.HEMA 14．光固化复合树脂光照固化时, 延长光照时间, 其。 A.残留单体下降, 固化深度下降 B.残留单体增加, 固化深度下降 C.残留单体增加, 固化深度增加 D.残留单体下降, 固化深度增加 15．不能用作复合树脂垫底的材料是。 A. 氧化锌丁香酚水门汀 B.磷酸锌水门汀 C.玻璃离子水门汀 D.聚羧酸锌水门汀16．粘接剂与被粘物体产生牢固结合的必要条件是。 A.与被粘物体表面形成化学结合 B.能在被粘物体表面浸润 C 与被粘物体表面形成机械嵌合D.与被粘物体表面产生静电引力 17．牙釉质表面经酸蚀后, 能。 A.降低表面能, 并增加机械嵌合力. B.增加表面能并产生化学结合力 C.降低表面能并产生化学力 D.增加表面能并产生机械嵌合力
《口腔材料学》课程期末考试试题B解答及评分标准 专业、班级：任课教师： 一、选择题(1-30题每题1分，31-45题每题2分，共60分) 1、E 2、E 3、B 4、A 5、A 6、E 7、A 8、A 9、E 10、B 11、A 12、A 13、C 14、A 15、E 16、D 17、D 18、E 19、B 20、E 21、D 22、C 23、A 24、E 25、C 26、C 27、B 28、D 29、C 30、D 31、A 32、A 33、E 34、B 35、C 36、E 37、C 38、D 39、B 40、E 41、D 42、C 43、A 44、B 45、ABCDE 二、名词解释（每个2分，共10分） 1、“三明治”修复术是一种利用玻璃离子水门汀和复合树脂联合修复牙本质缺损的叠层修复术，这种联合形式因颇似三明治的夹心结构。 2:、疲劳：是指材料在循环应力作用下发生的破坏。 3、电化学腐蚀：是金属与电解质溶液相接触，形成原电池而发生的腐蚀损坏现象。 4、温度应力又称为热应力，指由温度变化产生的应力。热应力长期作用，可使充填体出现疲劳损伤，甚至出现裂纹 5、生物安全性是指材料制品具有临床前安全使用的性质。口腔材料是应用于人体的，与人体组织相接触，因此材料对人体应无毒性、无刺激、无致癌性和致畸变等作用 三、简答题（3题，共20分） 1、理想印模材料应具备哪些条件？（8分） 1）. 良好的生物安全性对口腔组织及人体无毒无害 2）. 良好的流动性、弹性及可塑性便于取模和准确性 3）. 适当的凝固时间一般混合调拌开始3～5min凝固 4）. 良好的准确性、形稳性保证模型精度 5）、与印模材料不发生化学反应 6）、强度好 7）、操作简单，价格低廉，良好的储存稳定性、容易推广使用 8）、令人愉快的的气味，美观的色彩 2、常用的热处理方法是什么方法并写出其基本步骤（5分） 常用的热处理方法是水浴加热法 （1）将型盒放入70~75℃水浴中恒温90min，然后升温至沸腾并保持30~60min （2）将型盒置入室温水中，在90~120min（视充填树脂体积大小而定）缓慢匀速升温至沸，保持30~60min
第一章 口腔材料:为了对缺损或缺失的软硬组织进行人工修复,恢复其外形与功能,所使用的主要就是人工合成的材料或其组合物,这些材料被称为口腔材料 口腔材料的分类: 1、按材料性质分类:有机高分子材料,无机金属材料,金属材料 2、按材料用途分类:修复材料,辅助材料 第二章 构成现在材料科学的三大支柱:无机非金属材料、金属材料与高分子材料 合金特性: 1、熔点与凝固点:合金没有固定的熔点与凝固点,多数合金的熔点一般比各成分金属的低 2、力学性能:合金强度及硬度较其所组成的金属大,而延性及展性一般均较所组成的金属为低 3、传导性:合金的导电性与导热性一般均较组成的金属差,其中尤以导电性减弱更为明显 4、色泽:合金的色泽与所组成金属有关 5、腐蚀性:加入一定的铬、镍、锰与硅等可提高合金的耐腐蚀性 口腔金属分类: 1.贵金属:金(Au),铂(Pt),铱(Ir),锇(Os),钯(Pd),铑(Rh),钌(Ru)、(不包括银) 2.非贵金属 贵金属合金:合金中一种或几种贵金属总含量不小于25wt%的合金 金属的成型方法:铸造,锻造,机械加工,粉末冶金,电铸与选择性激光烧结成型 金属的腐蚀:化学腐蚀与电化学腐蚀 口腔内可以形成原电池的情况: 1.摄取的食物中含有一些弱酸、弱碱与盐类物质,食物残屑经分解发酵可产生有机酸等均可构成原电池。 2.口腔内两种不同组成的金属相并存或相接触,可形成原电池,使相对活泼的金属被腐
蚀,两种金属间的活泼程度差异越大腐蚀越快。 3.口腔捏金属表面的裂纹、铸造缺陷及污物的覆盖等能降低该处唾液内的氢离子浓度而形成原电池正极,金属呈负极,由此构成原电池使金属腐蚀。 4.因冷加工所致金属内部存在残余应力,有应力部分将成为负极而被腐蚀 影响金属腐蚀的因素: 1,组织结构的均匀性 2.材料本身的组成、微结构、物理状态、表面形态以及周围介质的组成与浓度 3.环境变化如湿度与温度的改变,金属表面接触的介质的运动与循环 4.腐蚀产物的溶解性与其性质等 金属的防腐蚀: 1.使合金组织结构均匀 2.避免不同金属的接触 3.经冷加工后所产生的应力需通过热处理减小或消除 4.修复体表面保持光洁无缺陷 5.加入耐腐蚀元素。 陶瓷的结构:晶相、玻璃相与气相 与金属相比,陶瓷的力学性能有以下特点: 1.高硬度 2.高弹性模量,高脆性 3.低拉伸强度、弯曲强度与较高的压缩强度 4、优良高温强度与低抗热震性 单体:由能够形成结构单元的分子所组成的化合物称作单体,也就是合成聚合物的原料 聚合度:化合物中重复单元数成为聚合度,就是衡量高分子大小的指标 高分子材料分为:橡胶,纤维与塑料三大类; 单个高分子从几何结构分为线型、支链与交联三种类型
口腔材料学名词解释 1.合金：是由两种或两种以上的金属元素或金属元素与非金属元素熔合在一起所组成的具有金属特性的物质。 2.熔融(melt)：金属由固态向液态转变的过程。 3.凝固(solidification)：金属从液态向固态转变的过程。 4.冷却曲线：熔融的纯金属由液态向固态的冷却过程，可用冷却过程中所测得的温度与时间的关系曲线—— 冷却曲线来表示。 5.热处理(heat treatment)：对固态金属或合金采用适当方式加热、保温和冷却，以获得所需要的组织结构 与性能的加工方法。 6.自由基(free radicals)：是有机化合物分子中的共价键在光、热、射线的影响下，分裂成为两个含不成对 带独电子的活泼基团。 7.自由基聚合反应(free radical polymerization)：单体分子借助于引发剂、热能、光能或辐射能活化成 单体自由基，然后按自由基历程进行聚合的反应。 8.聚合反应：由低分子单体合成聚合物的反应称聚合反应，分为加聚和缩聚两大类。 9.加聚反应(addition polymerization)：单体通过加成反应而聚合起来的反应称为加聚反应，反应产物称 为加聚物。 10.缩聚反应(condensation polymerization)：聚合反应过程中，除形成聚合物外，同时还有低分子副产 物产生的反应，其产物称作缩聚物。是缩合反应多次重复形成聚合物的过程。 11.尺寸变化(dimensional change)：口腔修复材料及其辅助材料在凝固成形过程中或者使用过程中由于物 理及化学因素的影响而导致材料外形尺寸变化的现象称为尺寸变化。 12.线[膨]胀系数(linear expansion coefficient)：是指固体物质的温度每改变1℃时，其长度的变化和它 在0℃时长度之比，是表征物体长度随温度变化的物理量。单位为K-1。 13.热导率(thermal conductivity)：又称为导热系数，其定义为当温度垂直梯度为1℃/m时，单位时间内 通过单位水平横截面积所传递的热量。单位W·m-1·K-1。 14.流电性/伽伐尼电流(Galvanism)：是指在口腔环境中异种金属修复体相接触时，由于不同金属之间的电 位不同，所产生的电位差，导致电流产生，称为流电性。 15.表面张力(surface tension)：促使液体表面收缩的力叫做表面张力。单位N/m。 16.表面能(surface energy)：由于物质表面层原子或分子朝向外面的键能没有得到补偿，使得表面原子或 分子比物质内部原子或分子具有额外的势能，这种势能称为表面能，单位J/m2。 17.润湿性(wettability)：液体在固体表面扩散的趋势称为液体对固体的润湿性，可由液体在固体表面的接触 角的大小来表示，接触角越小，润湿性越好。 18.应变(strain)：当物体在外力作用下不能产生位移时，它的几何形状和尺寸将发生变化，这种形变称为应 变。应变是描述材料在外力作用下形状变化的量。是指单位长度的变形。 19.应力(stress)：物体发生形变时内部产生了大小相等但方向相反的反作用抵抗外力，定义单位面积上的这 种反作用力为应力。应力是描述物体内部各点个方向的力学状态；单位面积所受的内力即为应力。 20.应力集中(stress concentration)：指在材料截面的突变处，如孔、裂纹、螺纹等处，局部应力骤然增 大，应力峰远大于由基本公式算得的应力值，这种现象称为应力集中。 21.弹性模量(modulus of elasticity)：是量度材料刚性的量，也称为杨氏模量，指材料在弹性状态下的应 力与应变的比值。弹性模量越大，材料的刚性越大。 22.回弹性(resilience)：是材料抵抗永久变形的能力。它表征了在弹性极限内使材料变形所需的能量。可以 通过测定应力-应变曲线中弹性部分下的面积来计算回弹性。 23.韧性(toughness)：指使材料断裂所需的弹性和塑性变形的能量。可用应力应变曲线弹性区和塑性区的总 面积表示。是材料抵抗开裂的能力。 24.冲击韧性/冲击强度：指在一次性冲击试验中，材料试样受冲击而破坏时单位横截面积破断所吸收的能量。 断裂韧性：指有裂纹的物体抵抗裂纹开裂和扩展的能力。 25.疲劳(fatigue)：是指材料在交变应力作用下发生失效或断裂的现象，此时的断裂称为疲劳断裂。 26.疲劳强度(fatigue strength)：指材料在交变应力作用下经过无限次循环而不发生破坏的最大应力，表示 了材料抵抗疲劳破坏的能力。 27.热应力：指由温度变化产生的应力。热应力长期作用的结果使充填体出现疲劳损伤，甚至裂纹。
口腔材料学练习题 一.A1型题 1.水门汀是 A 有机金属修复材料 B 有机非金属修复材料 C 无机金属修复材料 D 以上均不是 E 无机非金属修复材料 2.熟石膏调拌时的水粉比例为 A (20～30)ml：100g B (40～50)ml：100g C (10～19)ml：100g D (31～39)ml：100g E (51～60)ml：100g 3.与复合树脂在使用过程中受到的磨耗无关的是A 复合磨耗 B 削旨与填料之间的磨耗 C 食物磨耗 D 对颌磨耗 E 牙刷牙膏磨耗 4.为了使制得的共聚物水溶液不仅防止液体胶凝，而且增加反应活性，获得更佳的物理机械性能，玻璃离子水门汀液剂采用了 A 丙烯酸与二氧化硅的共聚物 B 丙烯酸与玻璃的共聚物 C 丙烯酸与衣康酸或马来酸的共聚物 D 丙烯酸与磷酸铝的共聚物 E 丙烯酸与三氧化二铝的共聚物 5.可见光固化选用高强度光固化器，其树脂层厚度不超过 A 5．0～6．5mm
B 2．0～2．5mm C 3．5～5．0mm D 2．5～3．5mm E 6．5～8．0mm 6.印膜材料根据塑形后有无弹性分为弹性和非弹性印膜材料，根据是否可反复使用分为可逆和不可逆印膜材料，临床常用的印膜膏特点属于 A 弹性不可逆 B 热凝固类 C 弹性可逆 D 非弹性可逆 E 非弹性不可逆 7.银汞合金充填治疗后，修复部位不可咀嚼食物的时间为 A 1小时 B 24小时 C 6小时 D 1周 E 20分钟 8."三明治"修复术是指 A 玻璃离子水门汀和氢氧化钙水门汀联合修复牙本质缺损 B 玻璃离子水门汀和氧化锌丁香酚水门汀联合修复牙本质缺损 C 玻璃离子水门汀和复合树脂联合修复牙本质缺损 D 复合树脂和聚羧酸锌水门汀联合修复牙本质缺损 E 玻璃离子水门汀和聚羧酸锌水门汀联合修复牙本质缺损 9.银汞合金强度在其固化多少小时后，达到最高值 A 2天
一．_选择题__(本大题共_8__题，每题__2__分，共_16__分。) 1．熟石膏调拌时的水粉比例为B A (20～30)ml. 100g B (40～50)ml. 100g C (10～19)ml. 100g D (31～39)ml. 100g E (51～60)ml. 100g 2．与复合树脂在使用过程中受到的磨耗无关的是C A 复合磨耗 B 树脂与填料之间的磨耗 C 食物磨耗 D 对颌磨耗 E 牙刷牙膏磨耗 3．ADA中文全称为（）答案:A A 美国牙科协会 B 国际牙科联盟 C 国际标准化组织 D 牙科技术委员会 4．下面关于口腔材料的分类中错误的是（）答案:A A 按材料的性质可分为有机高分子材料、无机高分之材料、金属材料和修复材料。 B 按材料的应用部位可分为非植入人体材料和植入人体材料。 C 按材料的用途可分为印模材料、模型材料、义齿材料、充天材料、等。 D 按材料与口腔组织接触方式分类可分为间接与口腔组织接触的材料和直接与口腔组织接触的材料。5．过氧化苯甲酰是化学固化型复合树脂聚合反应的（A） A 引发剂 B 促进剂 C 催化剂 D 还原剂 6. 可见光固化选用高强度光固化器，其树脂层厚度不超过（B） A 1．5～2．0mm B 2．0～2．5mm C 2．5～3．0mm D 3．0～3．5mm 7．石英作为陶瓷材料的原料，作用为（A） A 增加强度 B 增加色度 C 有利于塑形 D 增加韧性 8．长石质陶瓷中的助熔剂的主要作用为（B） A 提高熔点 B 降低熔点 C 稳定熔点 D 提高强度 1．金属烤瓷材料属于以下哪一类（C） A普通烤瓷材料B高熔烤瓷材料C低熔烤瓷材料D中熔烤瓷材料 2．作为活动修复的模型材料的石膏类型为（B） A普通人造石B熟石膏C高强度人造石 D 高强度高膨胀人造石 3．可见光固化复合树脂最常用的引发体系是A
1、基托变形影响因素P159 （1）装盒不妥，压力过大 （2）填胶过迟 （3）升温过快 （4）基托厚薄差异过大 （5）冷却过快，开盒过早 2、基托产生气孔的原因 1.升温过高过快 2.粉液比失调（牙托水过多过少） 3.填塞过早过迟 4.压力不足 3、影响树脂光固化深度的因素P91 （1）材料的透明度 （2）照射光源有效波长的光强度 （3）照射时间 （4）光源离材料表面的距离 4、蠕变指的是什么P51 蠕变是指固体材料在保持应力不变的条件下，应变随时间延长而增加的现象。（与塑性变形不同，塑性变形通常在应力超过弹性极限之后才出现，而蠕变只要应力的作用时间相当长，它在应力小于弹性极限时也能出现。牙科银汞合金存在蠕变现象，蠕变较大，更容易产生应变积累和断裂以及修复体边缘破碎，可导致继发龋。） 5、种植材料的性能 （1）生物学性能→生物安全性、生物相容性、生物功能性 （2）适宜的力学性能 （3）良好的化学稳定性 （4）可消毒灭菌 （5）良好的加工成型性和临床操作性 （6）生产实用 6、常用的口腔种植材料——钛 7、对牙髓刺激最小的水门汀——氧化锌丁香酚水门汀 8、修复常用器材——金刚砂 9、磷酸锌水门汀的性能要求 （1）凝固时间：2~5分钟 （2）薄膜厚度：≤25μm （3）粘固性能：机械嵌合力固位 （4）力学性能：压缩强度70~110MPa，径向拉伸强度大约为5.5MPa，弹性模量约13.7GPa （5）尺寸变化：凝固初期轻微膨胀，凝固后轻微收缩0.04%~0.06% （6）溶解性：在唾液中会逐渐溶解，溶解导致强度和粘固力降低。粉液比小，固化后材料在唾液中溶解性大。 （7）传导性：不到热，也不导电 （8）牙髓刺激性：对牙髓和牙龈有较大的刺激。但引起的牙髓反应一般是可逆的，通常在5~8周后可以恢复。 10、烤瓷合金的性能要求 （1）合金的熔化温度＞瓷的烧结温度和焊料的焊接温度
口腔修复材料学基础试题A卷 一、名词解释（5x3=15分） 1、印模材料 2、机械性能 3、铸造 4、吸水膨涨 5、生物安全性 二、填空题（20x1=20分） 1．印模石膏的粉水比为_________,熟石膏模型材料的粉水比为_________，人 造石的粉水比为________。 2.基托蜡商品名为________，主要用于口内或模型上制作可摘局部义齿，全口 义齿等修复体的________、________及_________的蜡型。 3．临床常用的铸造包埋材料主要有________、________、模型包埋材和_______ 等类型。 4.根据铸造合金的熔点不同，可将其分为三类：________、________和________。 5.石膏类包埋材的膨胀形式有________、________和________。 6.金属烤瓷材料与金属之间的结合方式、、、。 三、选择题（30x1=30分） 1．藻酸钾印模材料在使用的过程中的注意事项中，下列哪项是错误的（） A、调和工具应清洁 B、水粉比例严格按规定要求进行 C、取模可半小时后灌注C、应储存于阴凉、干燥的环境中 2、自凝树脂与热凝树脂组成的主要区别是在液剂中加入了（） A、促进剂 B、阻聚剂 C、引发剂 D、着色剂 3、自凝塑料糊塑成形法中按比例调和，待其至何时，直接在模型上糊塑成形。（） A、湿砂期 B、糊状期末 C、粘丝期末 D、面团期 4、凝固石膏的强度在凝固多长时间可达最大强度。（） A、6h B、12h C、24 h D、30h 5、熟石膏的凝固时间与什么无关（） A、熟石膏粉的质量 B、粉水比例 C、环境温度 D、患者有无缺失牙 6、合金的特性之一是（） A、凝点高于熔点 B、凝点低于熔点 C、凝点等于熔点 D、熔点恒定、凝点不规则 7、热凝塑料修复体产生气泡的原因（） A、单体过少 B、单体过多 C、升温过快 D、以上均对 8、中熔铸造包埋材料的主要成分为（） A、二氧化硅 B、石膏 C、硼酸 D、正硫酸乙酯 9、临床常用的藻酸盐印模材料属于（） A、弹性可逆 B、弹性不可逆 C、非弹性可逆 D、非弹性不可逆 10、藻酸盐印模材料与胶结剂的反应极为迅速，需加入缓凝剂延缓反应进行，常用的延缓剂是（） A、N a2co3 B、Caso4 C、H3PO4 D、zno 11、下列模型材料性能要求中错误的是（） A、有良好的流动性、可塑性 B、有适当的凝固时间以3~5分为宜 C、精确度高 D、与印模材料不发生化学反应 12、防止模型石膏折断的措施那项是错误的（） A、灌注时插入竹（木）签，可防止孤立石膏的折断 B、推迟脱模 C、提早脱模 D、脱模时顺牙长轴方向轻轻用力
