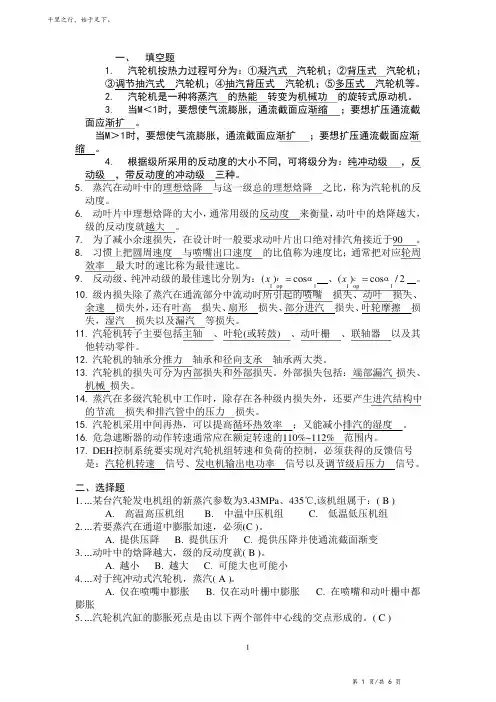

一、 填空题
1. 汽轮机按热力过程可分为:①凝汽式 汽轮机;②背压式 汽轮机; ③调节抽汽式 汽轮机;④抽汽背压式 汽轮机;⑤多压式 汽轮机等。
2. 汽轮机是一种将蒸汽 的热能 转变为机械功 的旋转式原动机。
3. 当M <1时,要想使气流膨胀,通流截面应渐缩 ;要想扩压通流截面应渐扩 。
当M >1时,要想使气流膨胀,通流截面应渐扩 ;要想扩压通流截面应渐缩 。
4. 根据级所采用的反动度的大小不同,可将级分为:纯冲动级 ,反动级 ,带反动度的冲动级 三种。
5. 蒸汽在动叶中的理想焓降 与这一级总的理想焓降 之比,称为汽轮机的反动度。
6. 动叶片中理想焓降的大小,通常用级的反动度 来衡量,动叶中的焓降越大,级的反动度就越大 。
7. 为了减小余速损失,在设计时一般要求动叶片出口绝对排汽角接近于90? 。
8. 习惯上把圆周速度 与喷嘴出口速度 的比值称为速度比;通常把对应轮周效率 最大时的速比称为最佳速比。
9. 反动级、纯冲动级的最佳速比分别为:r 1op 1()cos x α= 、c
1op 1()cos /2x α= 。 10. 级内损失除了蒸汽在通流部分中流动时所引起的喷嘴 损失、动叶 损失、余速 损失外,还有叶高 损失、扇形 损失、部分进汽 损失、叶轮摩擦 损失,湿汽 损失以及漏汽 等损失。
11. 汽轮机转子主要包括主轴 、叶轮(或转鼓) 、动叶栅 、联轴器 以及其他转动零件。
12. 汽轮机的轴承分推力 轴承和径向支承 轴承两大类。
13. 汽轮机的损失可分为内部损失和外部损失。外部损失包括:端部漏汽 损失、机械 损失。
14. 蒸汽在多级汽轮机中工作时,除存在各种级内损失外,还要产生进汽结构中的节流 损失和排汽管中的压力 损失。
15. 汽轮机采用中间再热,可以提高循环热效率 ;又能减小排汽的湿度 。
16. 危急遮断器的动作转速通常应在额定转速的110%~112% 范围内。
17. DEH 控制系统要实现对汽轮机组转速和负荷的控制,必须获得的反馈信号是:汽轮机转速 信号、发电机输出电功率 信号以及调节级后压力 信号。
二、选择题
1. ... 某台汽轮发电机组的新蒸汽参数为3.43MPa 、435℃,该机组属于:( B )
A. 高温高压机组
B. 中温中压机组
C. 低温低压机组
2. ... 若要蒸汽在通道中膨胀加速,必须(C )。
A. 提供压降
B. 提供压升
C. 提供压降并使通流截面渐变
3. ... 动叶中的焓降越大,级的反动度就( B )。
A. 越小
B. 越大
C. 可能大也可能小
4. ... 对于纯冲动式汽轮机,蒸汽( A )。
A. 仅在喷嘴中膨胀
B. 仅在动叶栅中膨胀
C. 在喷嘴和动叶栅中都膨胀
5. ... 汽轮机汽缸的膨胀死点是由以下两个部件中心线的交点形成的。( C )
A. 立销与横销
B. 立销与纵销.
C. 横销与纵销
6.... 压水堆核电站汽轮机不能采用过热蒸汽的根本原因是:( C )
A. 汽轮机功率太大
B. 一回路冷却水压力太高
C. 一回路冷却剂不允许沸腾
7.... 汽轮机工作转速为3000转/分,危急遮断器超速试验时动作转速为3210转/分,你认为:( B )
A. 偏高
B. 偏低
C. 合适
三、简答题
1.说明汽轮机型号CB25-8.83/1.47/0.49的含义。
答:抽汽背压式汽轮机,额定功率25MW,初压8.83MPa,抽汽压力1.47MPa,背压0.49MPa。
2.动叶速度系数和哪些因素有关?其中哪些因素影响最大?
答:与动叶片高度,进、出口角,动叶理想出口速度、叶型,反动度以及表面光洁度等因素有关,其中?b、Ωm和w2t影响最大。
3.何谓轮周功率?
答:轮周功率即指周向力在动叶片上每秒所作的功。
4.何谓轮周效率?
答:所谓轮周效率就是指一千克蒸汽通过汽轮机某级动叶片时所作的功与一千克蒸汽通过该级的理想焓降之比。
5.停机后为什么要进行盘车?
答案要点:停机后盘车的目的是防止上下汽缸的温差引起轴弯曲,以便汽机随时可以启动,停机后由于热空气比较轻,上升引起转子和汽缸的上部温度高,下部温度低,转子的轴就向上弯曲,这时如不盘车,启动时就可发生动静部分摩擦,经测定停机后4-12小时轴弯曲度最大。
6.简述核电汽轮机主要有哪些特点?
答:①蒸汽参数低②容积流量大③大多数级处于湿蒸汽区④单排汽口极限功率较小⑤甩负荷时容易超速
7.提高核电站汽轮机单机功率的途径有哪些?
答:①增大排汽口通流能力②提高排汽压力或增大余速损失③采用半速汽轮机
④采用给水回热加热
8.节流调节有哪些优缺点?
答:节流调节汽轮机的优点为:结构简单、制造成本低、负荷变化时级前温度变化较小(与喷嘴调节相比),对负荷变动的适应性较好。另外,与喷嘴调节相比。节流调节汽轮机在满负荷时有更好的经济性,并且对大功率的汽轮机,若采用节流调节则避免了部分进汽损失。
节流调节的缺点是在部分负荷下工作时,由于节流损失使效率下降较多,经济性较差。
9.核电站汽轮机为何大都采用节流调节?
答:①喷嘴调节的优点是在部分负荷时因节流损失较小而有较高的效率,而节流调节汽轮机在满负荷时既无节流损失又避免了部分进汽损失故效率高。核电厂主要带基本负荷运行,因而采用节流调节在经济性上更为有利;
②核电站汽轮机容积流量大,第一级叶片的高度大,弯曲应力较大,因此采用部分进汽困难,故不宜采用喷嘴调节。
10.汽轮机调节系统的任务是什么?
答:①保证汽轮发电机组能根据用户的需要及时地提供足够的电力;
②调整汽轮机的转速使它维持在规定的范围内。
11.简述同步器的作用是什么?
答:(1) 在单机运行时,使用同步器可以保证机组在任何负荷下保持转速不变;
(2) 在机组并网运行时,通过同步器可以改变汽轮机的功率,使各台机组承担给定负荷,调整电网频率,以维持电网周波稳定,这称为二次调频;
(3) 在机组并网前,用同步器可改变汽轮机的进汽量来调整汽轮机的转速,使发电机与电网同步并列。正由于有此用途,故称其为同步器。
12.DEH调节系统由哪五大部分组成?
答:DEH调节系统由固态电子控制器柜、操作系统、阀门伺服执行机构、EH 供油系统及保安系统五大部分组成。
13.汽轮机保护系统的功能是什么?
答:汽轮机保护系统的功能是:在汽轮机遇到调节系统失灵或其他事故时,能及时动作,迅速停机,避免设备损坏或事故扩大。
四、论述题
1.什么是汽轮机的级,简述能量在纯冲动级中的转化过程。
答案要点:喷嘴和与其配合的动叶栅所构成的汽轮机的基本作功单元称为级。
具有一定压力和温度的蒸汽先在固定不动的喷嘴中膨胀加速,蒸汽的压力、温度降低,流速增加,此过程完成了热能到动能的转换。从喷嘴出来的高速汽流,以一定的方向进入装在叶轮上的动叶栅中,受叶片作用,汽流改变速度及方向后排出。这样,汽流对叶片产生一作用力,推动叶轮转动作功,完成动能到机械能的转换。
2.现代汽轮机如何改进结构设计,以提高机组的变负荷能力和运行安全性?
答:①设计思想先进的机组采用了窄而高的法兰,使汽缸接近圆筒形,减小了变负荷时法兰处的热应力;同时将法兰螺栓布置得靠近汽缸壁中心线,从而改善了螺栓的受力条件,设计中还将螺栓的节距取得较小,因而法兰螺栓的直径较小,容易被加热。这种设计思想还使法兰中分面的蒸汽严密性得以提高;
②在低压缸中,尽管其进出口蒸汽的压差很小但温降却并不小。为了分担低压缸中的巨大温压,改善低压缸的膨胀,使汽缸不致产生翘曲变形而影响动、静部分的间隙,大型机组的低压缸往往采用双层甚至三层缸结构。
③现代大容量汽轮机采用的下猫爪中分面支承方式,综合了下猫爪支承和上猫爪支承的优点,既可使受热膨胀后的汽缸与转子中心保持一致,又可减轻法兰螺栓的负担,同时安装检修也方便。
4.什么是最佳速度比?纯冲动级、反动级和纯冲动式复速级的最佳速度比的值是多少?
解答:轮周速度与喷嘴出口汽流速度的比值,称为速度比。级效率最高时,所对应的速度比称为最佳速度比。
纯冲动级的最佳速度比约为0.4~0.44;反动级的最佳速度比约为0.65~0.75;纯冲动式复速级的最佳速度比约为0.21~0.22。
5.汽轮机的能量损失有哪几类?各有何特点?
解答:汽轮机内的能量损失可分为两类,一类是汽轮机的内部损失,一类是汽轮机的外部损失。汽轮机的内部损失主要是蒸汽在其通流部分流动和进行能量转换时,产生的能量损失,可以在焓熵图中表示出来。汽轮机的外部损失是由于机械摩擦及对外漏汽而形成的能量损失,无法在焓熵图中表示。
6.汽轮机的级内损失一般包括哪几项?造成这些损失的原因是什么?
解答:汽轮机的级内损失一般包括:喷嘴损失;动叶损失;余速损失;叶高损失;扇形损失;叶轮摩擦损失;部分进汽损失;漏汽损失;湿汽损失。
造成这些损失的原因:
(1)喷嘴损失:蒸汽在喷嘴叶栅内流动时,汽流与流道壁面之间、汽流各部分之间存在碰撞和摩擦,产生的损失。
(2)动叶损失:因蒸汽在动叶流道内流动时,因摩擦而产生损失。
(3)余速损失:当蒸汽离开动叶栅时,仍具有一定的绝对速度,动叶栅的排汽带走一部分动能,称为余速损失。
(4)叶高损失:由于叶栅流道存在上下两个端面,当蒸汽流动时,在端面附面层内产生摩擦损失,使其中流速降低。其次在端面附面层内,凹弧和背弧之间的压差大于弯曲流道造成的离心力,产生由凹弧向背弧的二次流动,其流动方向与主流垂直,进一步加大附面层内的摩擦损失。
(5)扇形损失:汽轮机的叶栅安装在叶轮外圆周上,为环形叶栅。当叶片为直叶片时,其通道截面沿叶高变化,叶片越高,变化越大。另外,由于喷嘴出口汽流切向分速的离心作用,将汽流向叶栅顶部挤压,使喷嘴出口蒸汽压力沿叶高逐渐升高。而按一元流动理论进行设计时,所有参数的选取,只能保证平均直径截面处为最佳值,而沿叶片高度其它截面的参数,由于偏离最佳值将引起附加损失,统称为扇形损失。
(6)叶轮摩擦损失:叶轮在高速旋转时,轮面与其两侧的蒸汽发生摩擦,为了克服摩擦阻力将损耗一部分轮周功。又由于蒸汽具有粘性,紧贴着叶轮的蒸汽将随叶轮一起转动,并受离心力的作用产生向外的径向流动,而周围的蒸汽将流过来填补产生的空隙,从而在叶轮的两侧形成涡流运动。为克服摩擦阻力和涡流所消耗的能量称为叶轮摩擦损失。
(7)部分进汽损失:它由鼓风损失和斥汽损失两部分组成。在没有布置喷嘴叶栅的弧段处,蒸汽对动叶栅不产生推动力,而需动叶栅带动蒸汽旋转,从而损耗一部分能量;另外动叶两侧面也与弧段内的呆滞蒸汽产生摩擦损失,这些损失称为鼓风损失。当不进汽的动叶流道进入布置喷嘴叶栅的弧段时,由喷嘴叶栅喷出的高速汽流要推动残存在动叶流道内的呆滞汽体,将损耗一部分动能。此外,由于叶轮高速旋转和压力差的作用,在喷嘴组出口末端的轴向间隙会产生漏汽,而在喷嘴组出口起始端将出现吸汽现象,使间隙中的低速蒸汽进入动叶流道,扰乱主流,形成损失,这些损失称为斥汽损失。
(8)漏汽损失:汽轮机的级由静止部分和转动部分组成,动静部分之间必须留有间隙,而在间隙的前后存在有一定的压差时,会产生漏汽,使参加作功的蒸汽量减少,造成损失,这部分能量损失称为漏汽损失。
(9)湿汽损失:在湿蒸汽区工作的级,将产生湿汽损失。其原因是:湿蒸汽中的小水滴,因其质量比蒸汽的质量大,所获得的速度比蒸汽的速度小,故当蒸汽带动水滴运动时,造成两者之间的碰撞和摩擦,损耗一部分蒸汽动能;在湿蒸汽进入动叶栅时,由于水滴的运动速度较小,在相同的圆周速度下,水滴进入动叶的方向角与动叶栅进口几何角相差很大,使水滴撞击在动叶片的背弧上,对动叶栅产生制动作用,阻止叶轮的旋转,为克服水滴的制动作用力,将损耗一部分轮周功;当水滴撞击在动叶片的背弧上时,水滴就四处飞溅,扰乱主流,进一步加大水滴与蒸汽之间的摩擦,又损耗一部分蒸汽动能。以上这些损失称为湿汽损失。7.什么是汽轮机的相对内效率?什么是级的轮周效率?影响级的轮周效率的因素有哪些?
解答:蒸汽在汽轮机内的有效焓降与其在汽轮机内的理想焓降的比值称为汽轮机的相对内效率。
一公斤蒸汽在级内转换的轮周功和其参与能量转换的理想能量之比称为轮周效率。
影响轮周效率的主要因素是速度系数φ和ψ,以及余速损失系数,其中余速损失系数的变化范围最大。余速损失的大小取决于动叶出口绝对速度。余速损失和余速损失系数最小时,级具有最高的轮周效率。
8.什么叫余速利用?余速在什么情况下可被全部利用?
解答:蒸汽从上一级动叶栅流出所携带的动能,进入下一级参加能量转换,称为余速利用。如果相邻两级的直径相近,均为全周进汽,级间无回热抽汽,且在下一级进口又无撞击损失,则上一级的余速就可全部被下一级利用,否则只能部分被利用。当上一级的余速被利用的份额较小时,视为余速不能被利用。
9.什么是多级汽轮机的重热现象?由于多级汽轮机内存在重热现象,可以从损失中回收一部分可用能量,是否可以说重热系数愈大愈好?
解答:蒸汽在多级汽轮机内进行能量转换时,所有的内部损失都因为摩擦而转变为热量,在绝热条件下被蒸汽吸收,使各级的排汽焓和排汽温度相应增加,下一级的热力过程线向右偏移。此时在下一级的前后蒸汽压力不变的条件下,其级内蒸汽的理想焓降相应增加,这种现象称重热现象。
重热是多级汽轮机所特有的现象。重热现象实质上是从损失中回收部分能量,而在后面各级内继续进行能量转换,故其可以提高多级汽轮机的效率。因汽轮机内部损失愈大、级数愈多,重热系数愈大,故不能说重热系数愈大愈好。
10. 渐缩喷嘴和缩放喷嘴的变工况特性有何差别?
解答:缩放喷嘴与渐缩喷嘴的本质区别,是它的临界截面与出口截面不同,且缩放喷嘴设计工况下背压低于临界压力、出口汽流速度大于音速,而在最小截面处理想速度等于音速。
缩放喷嘴的变工况与渐缩喷嘴的差别是:当出口压力大于设计工况下背压时,在喷嘴出口截面或喷嘴渐扩部分将产生冲波,速度系数大大降低。另外,对应临界流量的压力比小于临界压力比。
20.凝汽器的冷却倍率
答:进入凝汽器的冷却水量与进入凝汽器的蒸汽量的比值称为凝汽器的冷却倍率。
21.凝汽器的过冷度
答:凝结水的温度比凝汽器喉部压力下的饱和温度低的数值,称为凝汽器的过冷度。
22.凝汽器的汽阻
答:凝汽器入口压力与空气抽出口的压力的差值是蒸汽空气混和物的流动阻力。
23.多压凝汽器
答:有两个以上排气口的大容量机组的凝汽器科制成多压凝汽器,汽侧有密封的分隔板隔开。
24.画图并说明汽轮机凝汽设备的组成及其任务。(7分)
答:汽轮机凝汽设备的组成图如下所示:
汽轮机排汽
1——凝汽器;2——抽气器;3——循环水泵;4——凝结水泵
任务:(1) 在汽轮机的排汽口建立并维持规定的真空度,以提高循环效率;
(2) 将汽轮机的排汽凝结成洁净的凝结水,回收工质。
25.最佳真空
答:在其它条件不变的情况下,如增加冷却水量,则凝汽器的真空就会提高,汽轮发电机组输出的功率就会增加,但同时循环水泵的耗功也会增加,当汽轮发电机组输出功率的增加量与循环水泵耗功的增加量之差达到最大时,即凝汽器达到了最佳真空。
26.汽轮机在负荷不变的情况下运行,凝汽器真空逐渐下降,分析可能存在哪些原因?
答:汽轮机在运行过程中引起凝汽器真空缓慢下降的原因有:
(1)冷却水量缓慢减少
(2)冷却水管结垢或脏污
(3)冷却水温缓慢升高
(4)凝汽器的真空系统漏入空气
(5)抽气器效率下降
(6)部分冷却水管被堵
29.凝汽器中空气的主要来源有哪些?空气的存在对凝汽器的工作有什么影响?
答:空气的来源有:新蒸汽带入汽轮机的空气;处于真空状态下的低压各级与相应的回热
系统、排汽缸、凝汽设备等不严密处漏入的。
空气的危害有:空气阻碍蒸汽放热,使传热系数降低,从而使升高,真空
降低;空
气分压力Pa使Pc升高,使真空降低;空气使凝结水过冷度增大;凝结水中溶入氧量增大,
使管道腐蚀加剧。
27.试述凝汽器的最佳真空是如何确定的。
答:在其它条件不变的情况下,如增加冷却水量,则凝汽器的真空就会提高,汽轮发电机组输出的功率就会增加,但同时循环水泵的耗功也会增加,当汽轮发电机组输出功率的增加量与循环水泵耗功的增加量之差达到最大时,就说凝汽器达到了最佳真空。也就是说,凝汽器的最佳真空是由汽轮发电机组输出功率的增加量与循环水泵耗功的增加量之差来确定的。
一、填空题 1. 汽轮机按热力过程可分为:①凝汽式 汽轮机;②背压式 汽轮机; ③调节抽汽式 汽轮机;④抽汽背压式 汽轮机;⑤多压式 汽轮机等。 2. 汽轮机是一种将蒸汽 的热能 转变为机械功 的旋转式原动机。 3. 当M <1时,要想使气流膨胀,通流截面应渐缩 ;要想扩压通流截面应渐扩 。 当M >1时,要想使气流膨胀,通流截面应渐扩 ;要想扩压通流截面应渐缩 。 4. 根据级所采用的反动度的大小不同,可将级分为:纯冲动级 ,反动级 ,带反动度的冲动级 三种。 5. 蒸汽在动叶中的理想焓降 与这一级总的理想焓降 之比,称为汽轮机的反动度。 6. 动叶片中理想焓降的大小,通常用级的反动度 来衡量,动叶中的焓降越大,级的反动度就越大 。 7. 为了减小余速损失,在设计时一般要求动叶片出口绝对排汽角接近于90? 。 8. 习惯上把圆周速度 与喷嘴出口速度 的比值称为速度比;通常把对应轮周效率 最大时的速比称为最佳速比。 9. 反动级、纯冲动级的最佳速比分别为:r 1op 1()cos x α= 、c 1op 1()cos /2x α= 。 10. 级内损失除了蒸汽在通流部分中流动时所引起的喷嘴 损失、动叶 损失、余速 损失外,还有叶高 损失、扇形 损失、部分进汽 损失、叶轮摩擦 损失,湿汽 损失以及漏汽 等损失。 11. 汽轮机转子主要包括主轴 、叶轮(或转鼓) 、动叶栅 、联轴器 以及其他转动零件。 12. 汽轮机的轴承分推力 轴承和径向支承 轴承两大类。 13. 汽轮机的损失可分为内部损失和外部损失。外部损失包括:端部漏汽 损失、机械 损失。 14. 蒸汽在多级汽轮机中工作时,除存在各种级内损失外,还要产生进汽结构中的节流 损失和排汽管中的压力 损失。 15. 汽轮机采用中间再热,可以提高循环热效率 ;又能减小排汽的湿度 。 16. 危急遮断器的动作转速通常应在额定转速的110%~112% 范围内。 17. DEH 控制系统要实现对汽轮机组转速和负荷的控制,必须获得的反馈信号是:汽轮机转速 信号、发电机输出电功率 信号以及调节级后压力 信号。 二、选择题 1. 某台汽轮发电机组的新蒸汽参数为3.43MPa 、435℃,该机组属于:( B ) A. 高温高压机组 B. 中温中压机组 C. 低温低压机组 2. 若要蒸汽在通道中膨胀加速,必须(C )。 A. 提供压降 B. 提供压升 C. 提供压降并使通流截面渐变 3. 动叶中的焓降越大,级的反动度就( B )。 A. 越小 B. 越大 C. 可能大也可能小 4. 对于纯冲动式汽轮机,蒸汽( A )。 A. 仅在喷嘴中膨胀 B. 仅在动叶栅中膨胀 C. 在喷嘴和动叶栅中都膨胀 5. 汽轮机汽缸的膨胀死点是由以下两个部件中心线的交点形成的。( C ) A. 立销与横销 B. 立销与纵销. C. 横销与纵销 6. 压水堆核电站汽轮机不能采用过热蒸汽的根本原因是:( C ) A. 汽轮机功率太大 B. 一回路冷却水压力太高 C. 一回路冷却剂不允许沸腾 7. 汽轮机工作转速为3000转/分,危急遮断器超速试验时动作转速为3210转/分,你认为:( B ) A. 偏高 B. 偏低 C. 合适 三、简答题 1. 说明汽轮机型号CB25-8.83/1.47/0.49的含义。 答:抽汽背压式汽轮机,额定功率25MW ,初压8.83MPa ,抽汽压力1.47MPa ,背压0.49MPa 。

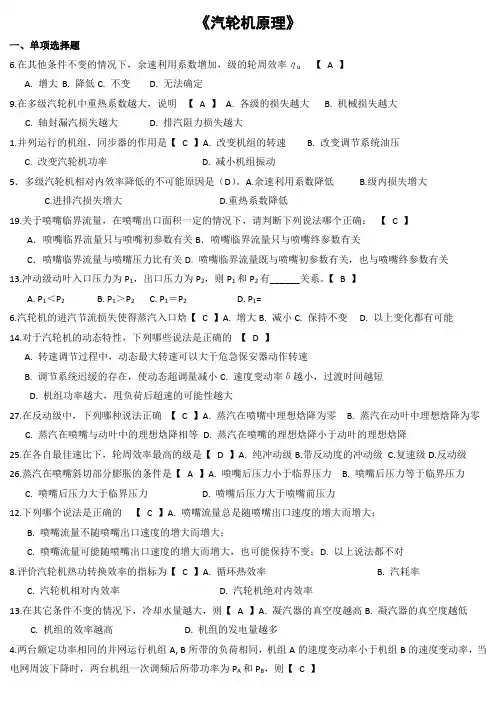

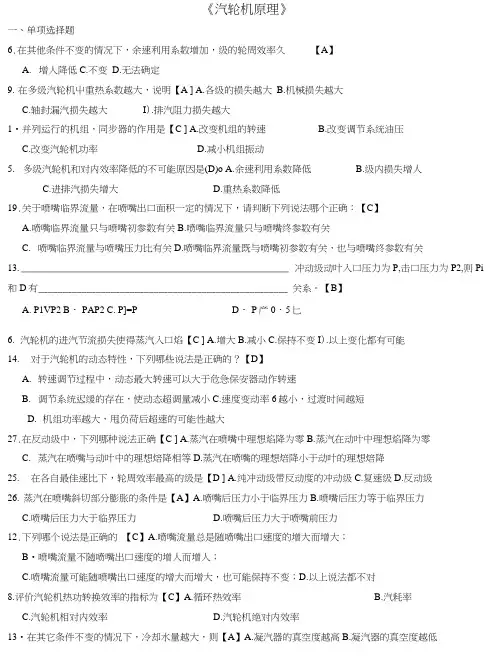

《汽轮机原理》 一、单项选择题 6.在其他条件不变的情况下,余速利用系数增加,级的轮周效率η u 【 A 】 A. 增大 B. 降低 C. 不变 D. 无法确定 9.在多级汽轮机中重热系数越大,说明【 A 】 A. 各级的损失越大 B. 机械损失越大 C. 轴封漏汽损失越大 D. 排汽阻力损失越大 1.并列运行的机组,同步器的作用是【 C 】A. 改变机组的转速 B. 改变调节系统油压 C. 改变汽轮机功率 D. 减小机组振动 5.多级汽轮机相对内效率降低的不可能原因是(D)。A.余速利用系数降低 B.级内损失增大 C.进排汽损失增大 D.重热系数降低 19.关于喷嘴临界流量,在喷嘴出口面积一定的情况下,请判断下列说法哪个正确:【 C 】 A.喷嘴临界流量只与喷嘴初参数有关B.喷嘴临界流量只与喷嘴终参数有关 C.喷嘴临界流量与喷嘴压力比有关D. 喷嘴临界流量既与喷嘴初参数有关,也与喷嘴终参数有关 13.冲动级动叶入口压力为P 1,出口压力为P 2 ,则P 1 和P 2 有______关系。【 B 】 A. P 1<P 2 B. P 1 >P 2 C. P 1 =P 2 D. P 1 =0.5P 2 6.汽轮机的进汽节流损失使得蒸汽入口焓【 C 】A. 增大B. 减小C. 保持不变 D. 以上变化都有可能 14.对于汽轮机的动态特性,下列哪些说法是正确的?【 D 】 A. 转速调节过程中,动态最大转速可以大于危急保安器动作转速 B. 调节系统迟缓的存在,使动态超调量减小 C. 速度变动率δ越小,过渡时间越短 D. 机组功率越大,甩负荷后超速的可能性越大 27.在反动级中,下列哪种说法正确【 C 】A. 蒸汽在喷嘴中理想焓降为零 B. 蒸汽在动叶中理想焓降为零 C. 蒸汽在喷嘴与动叶中的理想焓降相等 D. 蒸汽在喷嘴的理想焓降小于动叶的理想焓降 25.在各自最佳速比下,轮周效率最高的级是【 D 】A. 纯冲动级B.带反动度的冲动级 C.复速级D.反动级 26.蒸汽在喷嘴斜切部分膨胀的条件是【 A 】A. 喷嘴后压力小于临界压力 B. 喷嘴后压力等于临界压力 C. 喷嘴后压力大于临界压力 D. 喷嘴后压力大于喷嘴前压力 12.下列哪个说法是正确的【 C 】A. 喷嘴流量总是随喷嘴出口速度的增大而增大; B. 喷嘴流量不随喷嘴出口速度的增大而增大; C. 喷嘴流量可能随喷嘴出口速度的增大而增大,也可能保持不变; D. 以上说法都不对 8.评价汽轮机热功转换效率的指标为【 C 】A. 循环热效率 B. 汽耗率 C. 汽轮机相对内效率 D. 汽轮机绝对内效率 13.在其它条件不变的情况下,冷却水量越大,则【 A 】A. 凝汽器的真空度越高B. 凝汽器的真空度越低 C. 机组的效率越高 D. 机组的发电量越多 4.两台额定功率相同的并网运行机组A, B所带的负荷相同,机组A的速度变动率小于机组B的速度变动率, 当电网周波下降时,两台机组一次调频后所带功率为P A 和P B ,则【 C 】

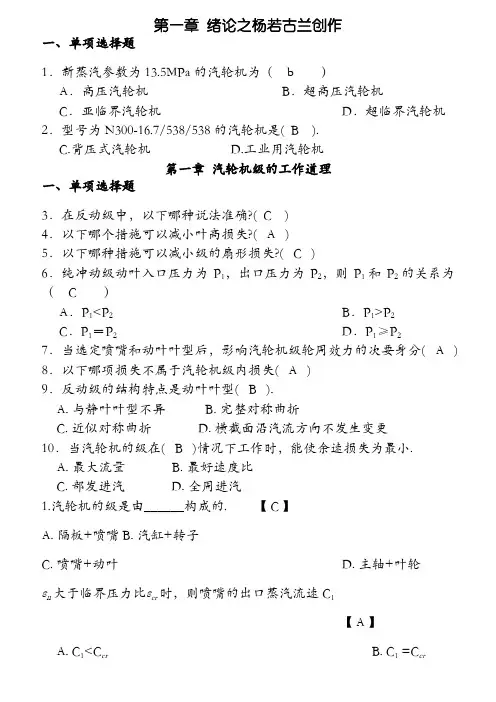

第一章绪论 一、单项选择题 1.新蒸汽参数为13、5MPa的汽轮机为( b ) A.高压汽轮机 B.超高压汽轮机 C.亚临界汽轮机 D.超临界汽轮机 2.型号为N300-16、7/538/538的汽轮机就是( B )。 A、一次调整抽汽式汽轮机 B、凝汽式汽轮机 C、背压式汽轮机 D、工业用汽轮机 第一章汽轮机级的工作原理 一、单项选择题 3.在反动级中,下列哪种说法正确?( C ) A、蒸汽在喷嘴中的理想焓降为零 B、蒸汽在动叶中的理想焓降为零 C、蒸汽在喷嘴与动叶中的理想焓降相等 D、蒸汽在喷嘴中的理想焓降小于动叶中的理想焓降 4.下列哪个措施可以减小叶高损失?( A ) A、加长叶片 B、缩短叶片 C、加厚叶片 D、减薄叶片 5.下列哪种措施可以减小级的扇形损失?( C ) A、采用部分进汽 B、采用去湿槽 C、采用扭叶片 D、采用复速级 6.纯冲动级动叶入口压力为P1,出口压力为P2,则P1与P2的关系为( C ) A.P1
一、 填空题 1. 汽轮机按热力过程可分为:①凝汽式 汽轮机;②背压式 汽轮机; ③调节抽汽式 汽轮机;④抽汽背压式 汽轮机;⑤多压式 汽轮机等。 2. 汽轮机是一种将蒸汽 的热能 转变为机械功 的旋转式原动机。 3. 当M <1时,要想使气流膨胀,通流截面应渐缩 ;要想扩压通流截面应渐扩 。 当M >1时,要想使气流膨胀,通流截面应渐扩 ;要想扩压通流截面应渐缩 。 4. 根据级所采用的反动度的大小不同,可将级分为:纯冲动级 ,反动级 ,带反动度的冲动级 三种。 5. 蒸汽在动叶中的理想焓降 与这一级总的理想焓降 之比,称为汽轮机的反动度。 6. 动叶片中理想焓降的大小,通常用级的反动度 来衡量,动叶中的焓降越大,级的反动度就越大 。 7. 为了减小余速损失,在设计时一般要求动叶片出口绝对排汽角接近于90? 。 8. 习惯上把圆周速度 与喷嘴出口速度 的比值称为速度比;通常把对应轮周效率 最大时的速比称为最佳速比。 9. 反动级、纯冲动级的最佳速比分别为:r 1op 1()cos x α= 、c 1op 1()cos /2x α= 。 10. 级内损失除了蒸汽在通流部分中流动时所引起的喷嘴 损失、动叶 损失、余速 损失外,还有叶高 损失、扇形 损失、部分进汽 损失、叶轮摩擦 损失,湿汽 损失以及漏汽 等损失。 11. 汽轮机转子主要包括主轴 、叶轮(或转鼓) 、动叶栅 、联轴器 以及其他转动零件。 12. 汽轮机的轴承分推力 轴承和径向支承 轴承两大类。 13. 汽轮机的损失可分为内部损失和外部损失。外部损失包括:端部漏汽 损失、机械 损失。 14. 蒸汽在多级汽轮机中工作时,除存在各种级内损失外,还要产生进汽结构中的节流 损失和排汽管中的压力 损失。 15. 汽轮机采用中间再热,可以提高循环热效率 ;又能减小排汽的湿度 。 16. 危急遮断器的动作转速通常应在额定转速的110%~112% 范围内。 17. DEH 控制系统要实现对汽轮机组转速和负荷的控制,必须获得的反馈信号是:汽轮机转速 信号、发电机输出电功率 信号以及调节级后压力 信号。 二、选择题 1. ... 某台汽轮发电机组的新蒸汽参数为3.43MPa 、435℃,该机组属于:( B ) A. 高温高压机组 B. 中温中压机组 C. 低温低压机组 2. ... 若要蒸汽在通道中膨胀加速,必须(C )。 A. 提供压降 B. 提供压升 C. 提供压降并使通流截面渐变 3. ... 动叶中的焓降越大,级的反动度就( B )。 A. 越小 B. 越大 C. 可能大也可能小 4. ... 对于纯冲动式汽轮机,蒸汽( A )。 A. 仅在喷嘴中膨胀 B. 仅在动叶栅中膨胀 C. 在喷嘴和动叶栅中都膨胀 5. ... 汽轮机汽缸的膨胀死点是由以下两个部件中心线的交点形成的。( C )
第一章 绪论 一、单项选择题 1.新蒸汽参数为的汽轮机为( b ) A .高压汽轮机 B .超高压汽轮机 C .亚临界汽轮机 D .超临界汽轮机 2.型号为538/538的汽轮机是( B )。 A.一次调整抽汽式汽轮机 B.凝汽式汽轮机 C.背压式汽轮机 D.工业用汽轮机 第一章 汽轮机级的工作原理 一、单项选择题 3.在反动级中,下列哪种说法正确( C ) A.蒸汽在喷嘴中的理想焓降为零 B.蒸汽在动叶中的理想焓降为零 C.蒸汽在喷嘴与动叶中的理想焓降相等 D.蒸汽在喷嘴中的理想焓降小于动叶中的理想焓降 4.下列哪个措施可以减小叶高损失( A ) A.加长叶片 B.缩短叶片 C.加厚叶片 D.减薄叶片 5.下列哪种措施可以减小级的扇形损失( C ) A.采用部分进汽 B.采用去湿槽 C.采用扭叶片 D.采用复速级 6.纯冲动级动叶入口压力为P 1,出口压力为P 2,则P 1和P 2的关系为( C ) A .P 1
P 2
C.P 1=P 2 D.P 1 ≥P 2 7.当选定喷嘴和动叶叶型后,影响汽轮机级轮周效率的主要因素( A ) A.余速损失 B.喷嘴能量损失 C.动叶能量损失 D.部分进汽度损失 8.下列哪项损失不属于汽轮机级内损失( A ) A.机械损失 B.鼓风损失 C.叶高损失 D.扇形损失 9.反动级的结构特点是动叶叶型( B )。 A. 与静叶叶型相同 B. 完全对称弯曲 C. 近似对称弯曲 D. 横截面沿汽流方向不发生变化10.当汽轮机的级在( B )情况下工作时,能使余速损失为最小。 A. 最大流量 B. 最佳速度比 C. 部发进汽 D. 全周进汽 1.汽轮机的级是由______组成的。【 C 】 A. 隔板+喷嘴 B. 汽缸+转子 C. 喷嘴+动叶 D. 主轴+叶轮 2.当喷嘴的压力比εn大于临界压力比εcr时,则喷嘴的出口蒸汽流速C1 【 A 】 A. C 1

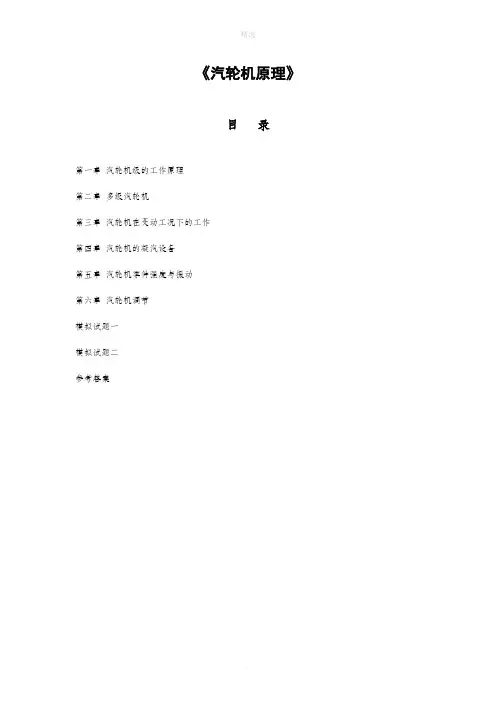

《汽轮机原理》 目录 第一章汽轮机级的工作原理 第二章多级汽轮机 第三章汽轮机在变动工况下的工作 第四章汽轮机的凝汽设备 第五章汽轮机零件强度与振动 第六章汽轮机调节 模拟试题一 模拟试题二 参考答案
第一章汽轮机级的工作原理 一、单项选择题 1.汽轮机的级是由______组成的。【 C 】 A. 隔板+喷嘴 B. 汽缸+转子 C. 喷嘴+动叶 D. 主轴+叶轮 2.当喷嘴的压力比εn大于临界压力比εcr时,则喷嘴的出口蒸汽流速C1 【 A 】 A. C 1

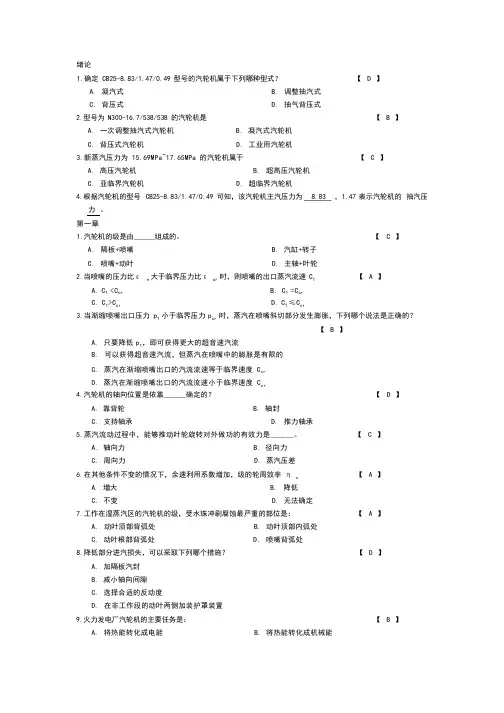

绪论 1.确定CB25-8.83/1.47/0.49型号的汽轮机属于下列哪种型式?【 D 】 A. 凝汽式 B. 调整抽汽式 C. 背压式 D. 抽气背压式 2.型号为N300-16.7/538/538的汽轮机是【B 】 A. 一次调整抽汽式汽轮机 B. 凝汽式汽轮机 C. 背压式汽轮机 D. 工业用汽轮机 3.新蒸汽压力为15.69MPa~17.65MPa的汽轮机属于【C 】 A. 高压汽轮机 B. 超高压汽轮机 C. 亚临界汽轮机 D. 超临界汽轮机 4.根据汽轮机的型号CB25-8.83/1.47/0.49可知,该汽轮机主汽压力为8.83 ,1.47表示汽轮机的抽汽压 力。 第一章 1.汽轮机的级是由______组成的。【C 】 A. 隔板+喷嘴 B. 汽缸+转子 C. 喷嘴+动叶 D. 主轴+叶轮 2.当喷嘴的压力比εn大于临界压力比εcr时,则喷嘴的出口蒸汽流速C1【A 】 A. C1
(单选题) 1: 关于多级汽轮机的重热现象,下列哪些说法是不正确的?( A: 设法增大重热系数,可以提高多级汽轮机的内效率 B: 重热现象是从前面各级损失中回收的一小部分热能 C: 重热现象使得多级汽轮机的理想焓降有所增加 D: 重热现象使机组的相对内效率大于各级的平均相对内效率正确答案: (单选题) 2: 如果在升负荷过程中,汽轮机正胀差增长过快,此时应()。 A: 保持负荷及蒸汽参数; B: 保持负荷提高蒸汽温度; C: 汽封改投高温汽源; D: 继续升负荷。正确答案: (单选题) 3: 采用回热循环后与之相同初参数及功率的纯凝汽式循环相比,它的()。 A: 汽耗量减少 B: 热耗率减少 C: 做功的总焓降增加 D: 做功不足系统增加正确答案: (单选题) 4: 下列哪些指标可以用来评价不同类型汽轮发电机组的经济性?【】 A: 汽耗率 B: 热耗率 C: 发电机效率 D: 机械效率 正确答案: (单选题) 5: 大型汽轮机低压末级的反动度为()。 A: 0 B: 0.3 C: 0.5 D: >0.5 正确答案: (单选题) 6: 两台额定功率相同的并网运行机组, 所带的负荷相同,机组的速度变动率小于机组的速度变动率,当电网周波下降时,两台机组一次调频后所带功率为P和卩,则()。 A: PA = PB B: PA V PB C: PA > PB D: 无法确定 正确答案: (单选题) 7: 现代汽轮机相对内效率大约为()。 A: 30%~40% B: 50%~60% C: 90%左右 D: 98%~99% 正确答案: (单选题) 8: 某凝汽设备的循环水倍率为40,当凝汽量为500T/h 时,所需的循环水量()。 A: 12.5T/h B: 500T/h C: 1000T/h D: 20000T/h 正确答案: (单选题) 9: 中间再热使热经济性得到提高的必要条件是()。 A: 再热附加循环热效率>基本循环热效率; B:再热附加循环热效率V基本循环热效率; C: 基本循环热效率必须大于40%; D: 再热附加循环热效率不能太低。
昆明理工大学试卷( A 1/2 ) 电力学院热能与动力工程专业99级四学年上学期 考试科目:汽轮机原理学生姓名: 学号: 一、判断题(每题2分,共20分) 1、复数级具有两列或两列以上的静叶和动叶,所以也可以视为两个或以上级的串联。() 2、在部分进汽的级中,当动叶转动进入工作段时,蒸汽排斥流道中停滞汽流所消耗的能量称为鼓风损失。() 3、反动级就是反动度等于0.2的级。() 4、对于纯冲动级,由于其动叶内没有焓降,所以轮周功等于零。() 5、减缩喷嘴出口处的当地音速就是其临界速度。( ) 6、轴封漏汽达到临界状态时,其漏汽量与轴封后压力有关。() 7、背压式汽轮机单独运行时,供出的热负荷决定于当时的发电功率。() 8、对于冷却水温较高的情况,采用多压凝汽器可以提高循环热效率。() 9、在高温缺水的地区,凝汽器的汽室越多,装置的热效率提高越多。() 10、叶片的刚性越弱、质量越多其自振频率越高。() 二、名词解释(每题5分,共25分) 1、喷嘴斜切部分的极限压力。 2、热电比。 3、刚性轴。 4、速度变动率。 5、重热现象。 三、问答题(每题5分,共15分) 1.解释汽轮机型号CB25-8.82/1.47/0.49的含意。 2.简述汽轮机叶片上安装围带的主要作用。 3.为什么冲动式汽轮机的轴向推力比反动时汽轮机小。 四、计算题(每题7分,共21分) 1、已知某汽轮机为10级,级数为无穷大时的重热系数为1.2,求该汽轮机的重 热系数。 2、已知某动叶栅出口汽流温度为400℃,滞止音速为700m/s,汽流为过热蒸汽 (R=0.461kJ/kg.K, k=1.3,Cp=1.870kJ/kg.K)。判断该叶栅是否达临界。 3、已知某凝汽式汽轮机的排气量D0=324t/h,蒸汽冷却放出的热量是2000kj/kg,凝汽器压力Ps=0.01MPa对应的饱和蒸汽温度t s=45.8℃,冷却倍率m=100,传热端温差δt=12℃,求冷却水量D w及其温度t w1。
《汽轮机原理》思考题 杨建明康松编 东南大学动力工程系 2000年10月
第1章汽轮机级的工作原理 1.何谓滞止参数?喷嘴和动叶的滞止参数如何计算? 2.叶栅通道的速度系数代表了什么意义?影响速度系数大小的主要因素有哪些? 3.反动度的意义是什么?汽轮机的级按反动度的大小如何分类?在叶栅通道结构上又是如何实现反动度设计的? 4.速度系数、能量损失系数和喷嘴及动叶损失系数三者间的关系如何? 5.什么是级的热力过程线?它在分析级的能量转换、认识级工作过程中有何特别作用? 6.什么是速度三角形,其意义是什么? 7.何谓轮周功率?何谓轮周功?何谓理想能量?轮周功在级热力过程线上如何表示? 8.什么是余速损失?什么是余速利用系数?影响余速利用的主要因素有哪些? 9.何谓速比?何谓假想速比? 10.轮周效率的意义是什么?影响轮周效率的因素有哪些? 11.什么是最佳速比?为什么会存在最佳速比?当余速利用后,轮周效率与速比之间的关系发生了哪些主要变化? 12.最佳速比与反动度的关系怎样?对相同容量的汽轮机,为什么冲动式的级数一般少于反动式? 13.何谓单列级?何谓复速级?它们各自有何优缺点? 14.何谓流量系数?流量系数的大小有何特点? 15.对汽轮机弯曲形渐缩叶栅通道,最大出口汽流速度能否超过音速?为什么? 16.何谓叶栅通道的临界压比?在叶栅通道汽流速度和通流量计算中,临界压比计算有何特别意义? 17.叶栅通道的最大出口流速和通过的最大流量是否出现于同一前后压比?为什么? 18.何谓叶栅出口汽流偏转角?在什么工况下发生? 19.喷嘴调节汽轮机,为什么调节级总为冲动式? 20.何谓盖度?其主要起什么作用? 21.为什么冲动式汽轮机总会有一定的反动度? 22.为什么要采用长扭叶片? 23.长扭叶片有哪些主要特点? 24.何谓轮周损失?何谓级内损失?两者间的关系怎样? 25.什么是叶高损失?其物理意义是什么?采取何种措施减小叶高损失?26.决定叶片高度的主要因素有哪些? 27.什么是二次流损失?如何减小二次流损失? 28.何谓撞击损失?主要发生在何种情况?
第一章汽轮机级的工作原理 三、简答题 1.速度比和最佳速比 答:将(级动叶的)圆周速度u 与喷嘴出口(蒸汽的)速度c1 的比值定义为速度比,轮周效率最大时的速度比称为最佳速度比。 2.假想速比 答:圆周速度u 与假想全级滞止理想比焓降都在喷嘴中等比熵膨胀的假想出口速度的比值。 3.汽轮机的级答:汽轮机的级是汽轮机中由一列静叶栅和一列动叶栅组成的将蒸汽热能转换成机械能的基本工作单元。 4.级的轮周效率 答:1kg蒸汽在轮周上所作的轮周功与整个级所消耗的蒸汽理想能量之比。 5.滞止参数答:具有一定流动速度的蒸汽,如果假想蒸汽等熵地滞止到速度为零时的状态,该状态为滞止状态,其对应的参数称为滞止参数。 6.临界压比 答:汽流达到音速时的压力与滞止压力之比。 7.级的相对内效率 答:级的相对内效率是指级的有效焓降和级的理想能量之比。 8.喷嘴的极限膨胀压力 答:随着背压降低,参加膨胀的斜切部分扩大,斜切部分达到极限膨胀时喷嘴出口所对应的压力。
9.级的反动度 答:动叶的理想比焓降与级的理想比焓降的比值。表示蒸汽在动叶通道内膨胀程度大小的指标。 10.余速损失 答:汽流离开动叶通道时具有一定的速度,且这个速度对应的动能在该级内不能转换为机械功,这种损失为余速损失。 11.临界流量答:喷嘴通过的最大流量。 12.漏气损失答:汽轮机在工作中由于漏气而产生的损失。 13.部分进汽损失答:由于部分进汽而带来的能量损失。 14.湿气损失答:饱和蒸汽汽轮机的各级和普通凝汽式汽轮机的最后几级都工作与湿蒸汽区,从而对干蒸汽的工作造成一种能量损失称为湿气损失。 15.盖度答:指动叶进口高度超过喷嘴出口高度的那部分叶高。 16.级的部分进汽度
分析喷嘴面积的变化规律 当Ma<1时,即气流为亚声速。因为Ma 2-1<0所以气道截面积的变化同气流速度变化符号相反,就是说亚声速汽流在汽道中的膨胀加速时,通道的横截面积随气流速而逐渐减少,这样喷嘴成为渐缩喷嘴。 当Ma>1时,即汽流为超声速时,因为Ma 2-1>0所以汽道横截面积的变化同汽流速度的变化符号相同。与亚声速汽流相反,超速波汽流的汽道横截面积应随汽流加速而逐渐增加。这样的喷嘴称为渐扩喷嘴。 当Ma=1时,即汽流速度等于当地声速,此时汽道的横截面积变化等于0,即dA=0喷嘴的横截面积达到最小值。 何为多级汽轮机的重热现象和重热系数 答 重热现象:各级累计理想比焓降t h ?∑大于整机理想比焓降t H ?的现象。 重热系数:增大那部分比焓降与没有损失时整机总理想比焓降之比:0>= ??-?∑t t t H H h a 其大小与下列因素有关: 1) 和级数有关,级数多,α大; 2) 与各级内效率有关,级内效率低,则α大; 3) 与蒸汽状态有关,过热区α大,湿汽区α小。 汽轮机的相对内效率 蒸汽实际比焓降与理想比焓降之比 。 电功率:el m el P P η?=轴端功率乘以发电机效率 轴端功率:汽轮机内功率Pi 减去机械损失δPm 即为了汽轮机主轴输出的轴端功率。 热耗率 每生产1kW.h 电能所消耗的热量 。 汽耗率:每产生1KW*h 电能所消耗的蒸汽量 汽轮发电机组的汽耗率 汽轮发电机组每发1KW ·h 电所需要的蒸汽量。 汽轮机的极限功率 在一定的初终参数和转速下?单排气口凝汽式汽轮机所能发出的最大功率。 汽轮机的绝对内效率 蒸汽实际比焓降与整个热力循环中加给1千克蒸汽的热量之比。 汽轮发电机组的相对电效率和绝对电效率 答 1千克蒸汽所具有的理想比焓降中最终被转化成电能的效率称为汽轮发电机组的相对电效率。 1千克蒸汽理想比焓降中转换成电能的部分与整个热力循环中加给1千克蒸汽的热量之比称为绝对电效率。 轴封装置中齿形汽封的基本原理 答 齿形气封的基本原理:漏入的蒸汽从高压侧流向低压侧,当流经第一个汽封片形成的齿隙时,通道的面积减少,蒸汽流速增大,压力由p0降低到p1,然后蒸汽进入汽封片的环形汽室,通道面积突然扩大,流速降低,产生涡流和碰撞,使蒸汽具有的动能损失转变为热能。汽封的作用是将一个较大的压差分割成若干个减少的压差,从而达到降低漏气的速度,减少漏气量的作用。 影响凝汽器内压力的因素有哪些?是怎么影响的? 1.冷却水进口温度1w t :在其它条件不变的情况下,冷却水进口温度越低,凝汽器压力c P 越低。
喷管实际流量大于理想流量的情况:在湿蒸汽区工作时,由于蒸汽通过喷管的时间很短,有一部分应凝结成水珠的饱和蒸汽来不及凝结,未能放出汽化潜热,产生了“过冷”现象,即蒸汽没有获得这部分蒸汽凝结时所应放出的汽化潜热,而使蒸汽温度较低,蒸汽实际密度大于理想密度,从而导致···。 蒸汽在斜切喷管中的膨胀条件:①当喷管出口截面上的压力比大于或等于临界压力比时,喷管喉部截面AB 上的流速 小于或等于声速,喉部截面上的压力与喷管的背压相等,蒸汽仅在喷管收缩部分中膨胀,而在其斜切部分中不膨胀,只起导向作用。②当喷管出口截面上的压力比小于临界压比时,喉部截面上的流速等于临界速度,压力为临界压力,在喉部截面以后的斜切部分,汽流从喉部截面上的临界压力膨胀到喷管出口压力。 分析轮周效率:高 越大,轮周效率也就越和速度系数ψ? 纯冲动: 反动级: 第二章: 为什么汽轮机要采用多级:为满足社会对更高效率的要求,提高汽轮机的效率,除应努力减小汽轮机内的各种损失外,还应努力提高蒸汽的初参数和降低背压,以提高循环热效率;为提高汽轮机的单机功率,除应增大进入汽轮进蒸汽量外,还应增大蒸汽在汽轮机内的比焓降。如果仍然制成单级汽轮机,那么比焓降增大后,喷管出口气流速度必将增大,为使汽轮机级在最佳速比附近工作,以获得较高的级效率,圆周速度和级的直径也必须相应增大,但是级的直径和圆周速度的增大是有限度的,他受到叶轮和叶片材料强度的限制,因为级的直径和圆周速度增大后,转动着的叶轮和叶片的离心力将增大,因此为保证汽轮机有较高的效率和较大的单机功率,就必须把汽轮机设计成多级的。 多级汽轮机各级段的工作特点:1.高压段:蒸汽的压力,温度很高,比容较小,因此通过该级段的蒸汽容积流量较小,所需的通流面积也较小,级的反动度一般不大,各级的比焓降不大,比焓降的变化也不大。漏气量相对较大,漏气损失较多,叶轮摩擦损失较大,叶高损失较大,高压段各级效率相对较低。2.低压段:蒸汽的容积流量很大,要求低压各级具有很大的通流面积,因而叶片高度势必很大,余速损失大,漏气损失很小,叶轮摩擦损失很小,没有部分进气损失。3中压段:蒸汽比容既不像高压段那样很小,也不像低压段那样很大,因此中压段也足够的叶片高度,叶高损失较小,各级的级内损失较小,效率要比高压段和低压段都高。 也可以提高轮周效率和适当减小21βα的变化而变化周效率只随速比的数值也基本确定,轮 和,和叶型一经选定,121x βαψ?变化不随级的喷管损失系数1x n ξ变化最大余速损失系数2c ξ增大而减小随级的动叶损失系数1x b ξm m t m m t a a x c u h u h u c u x Ω-=Ω-=?Ω-Ω-=?==**11211211????2cos 11α=)(op x 2cos 11α??=)()(op op a x x =11cos α=)(op x 2 cos 1α?==)(op a x
汽轮机原理 第一章汽轮机的热力特性思考题答案 1.什么是汽轮机的级?汽轮机的级可分为哪几类?各有何特点? 解答:一列喷嘴叶栅和其后面相邻的一列动叶栅构成的基本作功单元称为汽轮机的级,它是蒸汽进行能量转换的基本单元。 根据蒸汽在汽轮机内能量转换的特点,可将汽轮机的级分为纯冲动级、反动级、带反动度的冲动级和复速级等几种。 各类级的特点: (1)纯冲动级:蒸汽只在喷嘴叶栅中进行膨胀,而在动叶栅中蒸汽不膨胀。它仅利用冲击力来作功。在这种级中:p1 = p2;Dhb =0;Ωm=0。 (2)反动级:蒸汽的膨胀一半在喷嘴中进行,一半在动叶中进行。它的动叶栅中不仅存在冲击力,蒸汽在动叶中进行膨胀还产生较大的反击力作功。反动级的流动效率高于纯冲动级,但作功能力较小。在这种级中:p1 > p2;Dhn≈Dhb≈0.5Dht;Ωm=0.5。 (3)带反动度的冲动级:蒸汽的膨胀大部分在喷嘴叶栅中进行,只有一小部分在动叶栅中进行。这种级兼有冲动级和反动级的特征,它的流动效率高于纯冲动级,作功能力高于反动级。在这种级中:p1 > p2;Dhn >Dhb >0;Ωm=0.05~0.35。 (4)复速级:复速级有两列动叶,现代的复速级都带有一定的反动度,即蒸汽除了在喷嘴中进行膨胀外,在两列动叶和导叶中也进行适当的膨胀。由于复速级采用了两列动叶栅,其作功能力要比单列冲动级大。 2.什么是冲击原理和反击原理?在什么情况下,动叶栅受反击力作用? 解答:冲击原理:指当运动的流体受到物体阻碍时,对物体产生的冲击力,推动物体运动的作功原理。流体质量越大、受阻前后的速度矢量变化越大,则冲击力越大,所作的机械功愈大。反击原理:指当原来静止的或运动速度较小的气体,在膨胀加速时所产生的一个与流动方向相反的作用力,称为反击力,推动物体运动的作功原理。流道前后压差越大,膨胀加速越明显,则反击力越大,它所作的机械功愈大。 当动叶流道为渐缩形,且动叶流道前后存在一定的压差时,动叶栅受反击力作用。 3.说明冲击式汽轮机级的工作原理和级内能量转换过程及特点。 解答:蒸汽在汽轮机级内的能量转换过程,是先将蒸汽的热能在其喷嘴叶栅中转换为蒸汽所具有的动能,然后再将蒸汽的动能在动叶栅中转换为轴所输出的机械功。具有一定温度和压力的蒸汽先在固定
第一章(共7题) 6.什么是最佳速度比?纯冲动级、反动级和纯冲动式复速级的最佳速度比的值是多少? 答:轮周速度与喷嘴出口汽流速度的比值,称为速度比。 轮周效率最高时,所对应的速度比称为最佳速度比。 纯冲动级的最佳速度比约为0.4~0.44(教材为 0.47~0.49);反动级的最佳速度比约为0.65~0.75; 纯冲动式复速级的最佳速度比约为0.21~0.22。(分 别为:1 2cosα1、cosα1、1 4 cosα1) 8.汽轮机的级内损失一般包括哪几项?造成这些损失的原因 是什么? 答:汽轮机的级内损失一般包括:喷嘴损失;动叶损失; 余速损失;叶高损失;扇形损失;叶轮摩擦损失; 部分进汽损失;漏汽损失;湿汽损失。 造成这些损失的原因: (1)喷嘴损失:蒸汽在喷嘴叶栅内流动时,汽流与流道壁 面之间、汽流各部分之间存在碰撞和摩擦, 产生的损失。 (2)动叶损失:蒸汽在动叶流道内流动时,因摩擦而产生损失。 (3)余速损失:当蒸汽离开动叶栅时,仍具有一定的绝对 速度,动叶栅的排汽带走一部分动能,称
为余速损失。 (4)叶高损失:由于叶栅流道存在上下两个端面,当蒸 汽流动时,在端面附面层内产生摩擦损 失,使其中流速降低。其次在端面附面 层内,凹弧和背弧之间的压差大于弯曲 流道造成的离心力,产生由凹弧向背弧 的二次流动,其流动方向与主流垂直, 进一步加大附面层内的摩擦损失。(5)扇形损失:汽轮机的叶栅安装在叶轮外圆周上,为 环形叶栅。当叶片为直叶片时,其通道截 面沿叶高变化,叶片越高,变化越大。另 外,由于喷嘴出口汽流切向分速的离心作 用,将汽流向叶栅顶部挤压,使喷嘴出口 蒸汽压力沿叶高逐渐升高。而按一元流动 理论进行设计时,所有参数的选取,只能 保证平均直径截面处为最佳值,而沿叶片 高度其它截面的参数,由于偏离最佳值将 引起附加损失,统称为扇形损失。 (6)叶轮摩擦损失:叶轮在高速旋转时,轮面与其两侧的 蒸汽发生摩擦,为了克服摩擦阻力将 损耗一部分轮周功。又由于蒸汽具有 粘性,紧贴着叶轮的蒸汽将随叶轮一

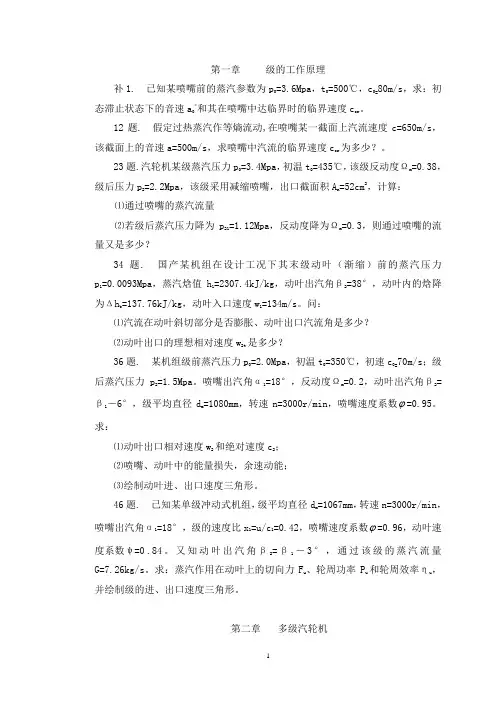

第一章 级的工作原理 补1. 已知某喷嘴前的蒸汽参数为p 0=,t 0=500℃,c 0=80m/s ,求:初态滞止状态下的音速和其在喷嘴中达临界时的临界速度c cr 。 解: 由p 0=,t 0=500℃查得: h 0=; s 0= 0002 1 c h h h ?+ =*=+= 查得0*点参数为p 0*=;v 0*= ∴音速a 0*=*0*0 v kp = (或a 0*=*0kRT = ; 或a 0*=* 0)1(h k *-= c cr = * 0*1 2a K += 12题. 假定过热蒸汽作等熵流动,在喷嘴某一截面上汽流速度c=650m/s ,该截面上的音速a=500m/s ,求喷嘴中汽流的临界速度 c cr 为多少。 解: 2 222) 1(212112121cr cr cr cr cr cr c k k c v p k k c h c h -+=+-=+=+ Θ )2 1 1(1)1(222c k a k k c cr +-+-= ∴=522 23题. 汽轮机某级蒸汽压力p 0=,初温t 0=435℃,该级反动度Ωm =,级后压力p 2=,该级采用减缩喷嘴,出口截面积A n =52cm 2,计算: ⑴通过喷嘴的蒸汽流量 ⑵若级后蒸汽压力降为p 21=,反动度降为Ωm =,则通过喷嘴的流量又是多少 答:1): kg/s; 2):s 34题. 国产某机组在设计工况下其末级动叶(渐缩)前的蒸汽
压力p 1=,蒸汽焓值h 1=kg ,动叶出汽角β2=38°,动叶内的焓降为Δh b =kg 。问: ⑴汽流在动叶斜切部分是否膨胀、动叶出口汽流角是多少 ⑵动叶出口的理想相对速度w 2t 是多少 解: 确定初态:由h 1,p 1查图得s 1= 4.23162000 1 211* 1=+ =w h h 由h *1, s 1查图得p 1*=,x 1*= ∴k= ∴临界压力比:5797.0)1 2(1 =+=-k k cr k ε 极限压力比:347.05985.0*5797.0)(sin *1 221===+k k cr d βεε 流动状态判断:由s 1=,h 2t =h 1-Δh b = 查图得p 2= 动叶压力比εb =p 2/p *1= 显然εb <ε1d ,即蒸汽在动叶中达极限膨胀,极限背压为p 1d =ε 1d *p 1*= 查焓熵图得:h 2dt =,ρ2dt = 7.511)(22*12=-=∴dt t h h w 查临界压力比处的参数: p 2cr =;h 2cr =ρ2cr = ∴2.371)(22*12=-=cr cr h h w =??=+dt t cr cr w w 2222222sin )sin(ρρβδβ 7102.0)sin(22=+δβ
汽轮机原理复习习题及 答案 Company number:【0089WT-8898YT-W8CCB-BUUT-202108】

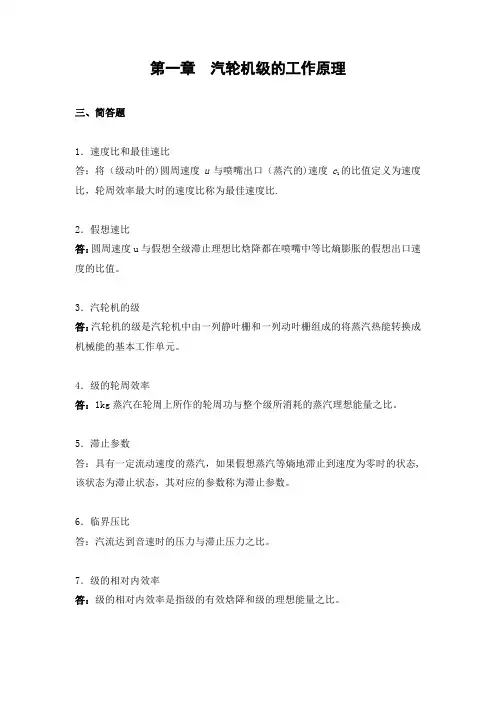

第一章汽轮机级的工作原理 三、简答题 1.速度比和最佳速比 答:将(级动叶的)圆周速度u与喷嘴出口(蒸汽的)速度c1的比值定义为速度比,轮周效率最大时的速度比称为最佳速度比。 2.假想速比 答:圆周速度u与假想全级滞止理想比焓降都在喷嘴中等比熵膨胀的假想出口速度的比值。 3.汽轮机的级 答:汽轮机的级是汽轮机中由一列静叶栅和一列动叶栅组成的将蒸汽热能转换成机械能的基本工作单元。 4.级的轮周效率 答:1kg蒸汽在轮周上所作的轮周功与整个级所消耗的蒸汽理想能量之比。 5.滞止参数 答:具有一定流动速度的蒸汽,如果假想蒸汽等熵地滞止到速度为零时的状态,该状态为滞止状态,其对应的参数称为滞止参数。 6.临界压比 答:汽流达到音速时的压力与滞止压力之比。 7.级的相对内效率 答:级的相对内效率是指级的有效焓降和级的理想能量之比。 8.喷嘴的极限膨胀压力 答:随着背压降低,参加膨胀的斜切部分扩大,斜切部分达到极限膨胀时喷嘴出口所对应的压力。
