太阳能电池及材料研究
引言
太阳能是人类取之不尽用之不竭的可再生能源．也是清洁能源，不产生任何的环境污染。在太阳能的有效利用当中；大阳能光电利用是近些年来发展最快，最具活力的研究领域，是其中最受瞩目的项目之一。为此，人们研制和开发了太阳能电池。制作太阳能电池主要是以半导体材料为基础，其工作原理是利用光电材料吸收光能后发生光电于转换反应，根据所用材料的不同，太阳能电池可分为：1、硅太阳能电池；2、以无机盐如砷化镓III-V化合物、硫化镉、铜铟硒等多元化合物为材料的电池；3、功能高分子材料制备的大阳能电池；4、纳米晶太阳能电池等。不论以何种材料来制作电池，对太阳能电池材料一般的要求有：1、半导体材料的禁带不能太宽；②要有较高的光电转换效率：3、材料本身对环境不造成污染；
4、材料便于工业化生产且材料性能稳定。基于以上几个方面考虑，硅是最理想的太阳能电池材料，这也是太阳能电池以硅材料为主的主要原因。但随着新材料的不断开发和相关技术的发展，以其它村料为基础的太阳能电池也愈来愈显示出诱人的前景。本文简要地综述了太阳能电池的种类及其研究现状，并讨论了太阳能电池的发展及趋势。
1 硅系太阳能电池
1.1 单晶硅太阳能电池
硅系列太阳能电池中，单晶硅大阳能电池转换效率最高，技术也最为成熟。高性能单晶硅电池是建立在高质量单晶硅材料和相关的成热的加工处理工艺基础上的。现在单晶硅的电地工艺己近成熟，在电池制作中，一般都采用表面织构化、发射区钝化、分区掺杂等技术，开发的电池主要有平面单晶硅电池和刻槽埋栅电极单晶硅电池。提高转化效率主要是*单晶硅表面微结构处理和分区掺杂工艺。在此方面，德国夫朗霍费费莱堡太阳能系统研究所保持着世界领先水平。该研究所采用光刻照相技术将电池表面织构化，制成倒金字塔结构。并在表面把一13nm。厚的氧化物钝化层与两层减反射涂层相结合．通过改进了的电镀过程增加栅极的宽度和高度的比率：通过以上制得的电池转化效率超过23%，是大值可达23．3％。Kyocera公司制备的大面积（225cm2）单电晶太阳能电池转换效率为19．44%，国内北京太阳能研究所也积极进行高效晶体硅太阳能电池的研究和开发，研制的平面高效单晶硅电池（2cm X 2cm）转换效率达到19.79%，刻槽埋栅电极晶体硅电池（5cm X 5cm）转换效率达8.6%。
单晶硅太阳能电池转换效率无疑是最高的，在大规模应用和工业生产中仍占据主导地位，但由于受单晶硅材料价格及相应的繁琐的电池工艺影响，致使单晶硅成本价格居高不下，要想大幅度降低其成本是非常困难的。为了节省高质量材料，寻找单晶硅电池的替代产品，现在发展了薄膜太阳能电
池，其中多晶硅薄膜太阳能电池和非晶硅薄膜太阳能电池就是典型代表。
1．2 多晶硅薄膜太阳能电池
通常的晶体硅太阳能电池是在厚度350～450μm的高质量硅片上制成的，这种硅片从提拉或浇铸的硅锭上锯割而成。因此实际消耗的硅材料更多。为了节省材料，人们从70年代中期就开始在廉价衬底上沉积多晶硅薄膜，但由于生长的硅膜晶粒大小，未能制成有价值的太阳能电池。为了获得大尺寸晶粒的薄膜，人们一直没有停止过研究，并提出了很多方法。目前制备多晶硅薄膜电池多采用化学气相沉积法，包括低压化学气相沉积（LPCVD）和等
离子增强化学气相沉积（PECVD）工艺。此外，液相外延法（LPPE）和溅射沉积法也可用来制备多晶硅薄膜电池。
化学气相沉积主要是以SiH2Cl2、SiHCl3、Sicl4或SiH4,为反应气体,在一定的保护气氛下反应生成硅原子并沉积在加热的衬底上，衬底材料一般选用Si、SiO2、Si3N4等。但研究发现，在非硅衬底上很难形成较大的晶粒,并且容易在晶粒间形成空隙。解决这一问题办法是先用LPCVD在衬底上沉炽一层较薄的非晶硅层，再将这层非晶硅层退火，得到较大的晶粒，然后再在这层籽晶上沉积厚的多晶硅薄膜，因此，再结晶技术无疑是很重要的一个环节，目前采用的技术主要有固相结晶法和中区熔再结晶法。多晶硅薄膜电池除采用了再结晶工艺外，另外采用了几乎所有制备单晶硅太阳能电池的技
术，这样制得的太阳能电池转换效率明显提高。德国费莱堡太阳能研究所采用区馆再结晶技术在FZ Si衬底上制得的多晶硅电池转换效率为19％，日本三菱公司用该法制备电池，效率达16.42%。
液相外延（LPE）法的原理是通过将硅熔融在母体里，降低温度析出硅膜。美国Astropower 公司采用LPE制备的电池效率达12．2％。中国光电发展技术中心的陈哲良采用液相外延法在冶金级硅片上生长出硅晶粒，并设计了一种类似于晶体硅薄膜太阳能电池的新型太阳能电池，称之为“硅粒”太阳能电池，但有关性能方面的报道还未见到。
多晶硅薄膜电池由于所使用的硅远较单晶硅少，又无效率衰退问题，并且有可能在廉价衬底材料上制备，其成本远低于单晶硅电池，而效率高于非晶硅薄膜电池，因此，多晶硅薄膜电池不久将会在太阳能电地市场上占据主导地位。
1.3 非晶硅薄膜太阳能电池
开发太阳能电池的两个关键问题就是：提高转换效率和降低成本。由于非晶硅薄膜太阳能电池的成本低，便于大规模生产，普遍受到人们的重视并得到迅速发展，其实早在70年代初，Carlson等就已经开始了对非晶硅电池的研制工作,近几年它的研制工作得到了迅速发展,目前世界上己有许多
家公司在生产该种电池产品。
非晶硅作为太阳能材料尽管是一种很好的电池材料，但由于其光学带隙为1.7eV, 使得材料本身对太阳辐射光谱的长波区域不敏感，这样一来就限制了非晶硅太阳能电池的转换效率。此外，其光电效率会随着光照时间的延续而衰减，即所谓的光致衰退S一W效应，使得电池性能不稳定。解决这些问题的这径就是制备叠层太阳能电池，叠层太阳能电池是由在制备的p、i、n层单结太阳能电池上再沉积一个或多个P-i-n子电池制得的。叠层太阳能电池提高转换效率、解决单结电池不稳定性的关键问题在于：①它把不同禁带宽度的材科组台在一起，提高了光谱的响应范围；②顶电池的i层较薄，光照产生的电场强度变化不大，保证i层中的光生载流子抽出；③底电池产生的载流子约为单电池的一半，光致衰退效应减小；
④叠层太阳能电池各子电池是串联在一起的。
非晶硅薄膜太阳能电池的制备方法有很多，其中包括反应溅射法、PECVD法、LPCVD 法等，反应原料气体为H2稀释的SiH4，衬底主要为玻璃及不锈钢片，制成的非晶硅薄膜经过不同的电池工艺过程可分别制得单结电池和叠层太阳能电池。目前非晶硅太阳能电池的研究取得两大进展：第一、三叠层结构非晶硅太阳能电池转换效率达到13％，创下新的记录；第二.三叠层太阳能电池年生产能力达5MW。美国联合太阳能公司（VSSC）制得的单结太阳能电池最高转换效率为9．3%，三带隙三叠层电池最高转换效率为13％.
上述最高转换效率是在小面积（0．25cm2）电池上取得的。曾有文献报道单结非晶硅太阳能电池转换效率超过12．5％，日本中央研究院采用一系列新措施，制得的非晶硅电池的转
换效率为13．2％。国内关于非晶硅薄膜电池特别是叠层太阳能电池的研究并不多，南开大学的耿新华等采用工业用材料，以铝背电极制备出面积为20X20cm2、转换效率为8．28％的a－Si/a－Si叠层太阳能电池。
非晶硅太阳能电池由于具有较高的转换效率和较低的成本及重量轻等特点，有着极大的潜力。但同时由于它的稳定性不高，直接影响了它的实际应用。如果能进一步解决稳定性问题及提高转换率问题，那么，非晶硅大阳能电池无疑是太阳能电池的主要发展产品之一。
2 多元化合物薄膜太阳能电池
为了寻找单晶硅电池的替代品,人们除开发了多晶硅、非晶硅薄膜太阳能电池外，又不断研制其它材料的太阳能电池。其中主要包括砷化镓III-V族化合物、硫化镉、硫化镉及铜锢硒薄膜电池等。上述电池中，尽管硫化镉、碲化镉多晶薄膜电池的效率较非晶硅薄膜太阳能电池效率高，成本较单晶硅电池低，并且也易于大规模生产，但由于镉有剧毒，会对环境造成严重的污染，因此，并不是晶体硅太阳能电池最理想的替代
砷化镓III-V化合物及铜铟硒薄膜电池由于具有较高的转换效率受到人们的普遍重视。GaAs属于III-V族化合物半导体材料，其能隙为1．4eV，正好为高吸收率太阳光的值，因此，是很理想的电池材料。GaAs等III-V化合物薄膜电池的制备主要采用MOVPE和LPE 技术，其中MOVPE方法制备GaAs薄膜电池受衬底位错、反应压力、III-V比率、总流量等诸多参数的影响。
除GaAs外，其它III-V化合物如Gasb、GaInP等电池材料也得到了开发。1998年德国费莱堡太阳能系统研究所制得的GaAs太阳能电池转换效率为24．2％，为欧洲记录。首次制备的GaInP电池转换效率为14．7％．见表2。另外，该研究所还采用堆叠结构制备GaAs，Gasb电池，该电池是将两个独立的电池堆叠在一起，GaAs作为上电池，下电池用的是Gasb,所得到的电池效率达到31．1％。
铜铟硒CuInSe2简称CIC。CIS材料的能降为1．leV，适于太阳光的光电转换,另外，CIS 薄膜太阳电池不存在光致衰退问题。因此，CIS用作高转换效率薄膜太阳能电池材料也引起了人们的注目。
CIS电池薄膜的制备主要有真空蒸镀法和硒化法。真空蒸镀法是采用各自的蒸发源蒸镀铜、铟和硒，硒化法是使用H2Se叠层膜硒化，但该法难以得到组成均匀的CIS。CIS薄膜电池从80年代最初8％的转换效率发展到目前的15％左右。日本松下电气工业公司开发的掺镓的CIS电池，其光电转换效率为15．3％（面积1cm2）。1995年美国可再生能源研究室研制出转换效率为17．l％的CIS太阳能电池，这是迄今为止世界上该电池的最高转换效率。预计到2000年CIS电池的转换效率将达到20％，相当于多晶硅太阳能电池。
CIS作为太阳能电池的半导体材料，具有价格低廉、性能良好和工艺简单等优点，将成为今后发展太阳能电池的一个重要方向。唯一的问题是材料的来源，由于铟和硒都是比较稀有的元素，因此，这类电池的发展又必然受到限制。
3 聚合物多层修饰电极型太阳能电池
在太阳能电池中以聚合物代替无机材料是刚刚开始的一个太阳能电池制爸的研究方向。其原理是利用不同氧化还原型聚合物的不同氧化还原电势，在导电材料（电极）表面进行多层复合，制成类似无机P－N结的单向导电装置。其中一个电极的内层由还原电位较低的聚合物修饰，外层聚合物的还原电位较高，电子转移方向只能由内层向外层转移；另一个电极的修饰正好相反，并且第一个电极上两种聚合物的还原电位均高于后者的两种聚合物的还原电位。当两个修饰电极放入含有光敏化剂的电解波中时．光敏化剂吸光后产生的电子转移到还
原电位较低的电极上，还原电位较低电极上积累的电子不能向外层聚合物转移，只能通过外电路通过还原电位较高的电极回到电解液，因此外电路中有光电流产生。
由于有机材料柔性好，制作容易，材料来源广泛，成本底等优势，从而对大规模利用太阳能，提供廉价电能具有重要意义。但以有机材料制备太阳能电池的研究仅仅刚开始，不论是使用寿命，还是电池效率都不能和无机材料特别是硅电池相比。能否发展成为具有实用意义的产品，还有待于进一步研究探索。
4 纳米晶化学太阳能电池
在太阳能电池中硅系太阳能电池无疑是发展最成熟的，但由于成本居高不下，远不能满足大规模推广应用的要求。为此，人们一直不断在工艺、新材料、电池薄膜化等方面进行探索，而这当中新近发展的纳米TiO2晶体化学能太阳能电池受到国内外科学家的重视。
自瑞士Gratzel教授研制成功纳米TiO2化学大阳能电池以来，国内一些单位也正在进行这方面的研究。纳米晶化学太阳能电池（简称NPC电池）是由一种在禁带半导体材料修饰、组装到另一种大能隙半导体材料上形成的，窄禁带半导体材料采用过渡金属Ru以及Os等的有机化合物敏化染料，大能隙半导体材料为纳米多晶TiO2并制成电极，此外NPC电池还选用适当的氧化一还原电解质。纳米晶TiO2工作原理：染料分子吸收太阳光能跃迁到激发态，激发态不稳定，电子快速注入到紧邻的TiO2导带，染料中失去的电子则很快从电解质中得到补偿，进入TiO2导带中的电于最终进入导电膜,然后通过外回路产生光电流。
纳米晶TiO2太阳能电池的优点在于它廉价的成本和简单的工艺及稳定的性能。其光电效率稳定在10％以上，制作成本仅为硅太阳电池的1/5～1/10．寿命能达到2O年以上。但由于此类电池的研究和开发刚刚起步，估计不久的将来会逐步走上市场。
5 太阳能电池的发展趋势
从以上几个方面的讨论可知，作为太阳能电池的材料，III-V族化合物及CIS等系由稀有元素所制备，尽管以它们制成的太阳能电池转换效率很高，但从材料来源看，这类太阳能电池将来不可能占据主导地位。而另两类电池纳米晶太阳能电池和聚合物修饰电极太阳能电地存在的问题，它们的研究刚刚起步，技术不是很成熟，转换效率还比较低，这两类电池还处于探索阶段，短时间内不可能替代应系太阳能电池。因此，从转换效率和材料的来源角度讲，今后发展的重点仍是硅太阳能电池特别是多晶硅和非晶硅薄膜电池。由于多晶硅和非晶硅薄膜电池具有较高的转换效率和相对较低的成本，将
最终取代单晶硅电池，成为市场的主导产品。
提高转换效率和降低成本是太阳能电池制备中考虑的两个主要因素，对于目前的硅系太阳能电池，要想再进一步提高转换效率是比较困难的。因此，今后研究的重点除继续开发新的电池材料外应集中在如何降低成本上来，现有的高转换效率的太阳能电池是在高质量的硅片上制成的，这是制造硅太阳能电池最费钱的部分。因此，在如何保证转换效率仍较高的情况下来降低衬底的成本就显得尤为重要。也是今后太阳能电池发展急需解决的问题。近来国外曾采用某些技术制得硅条带作为多晶硅薄膜太阳能电池的基片，以达到降低成本的目的，效果还是比较现想的

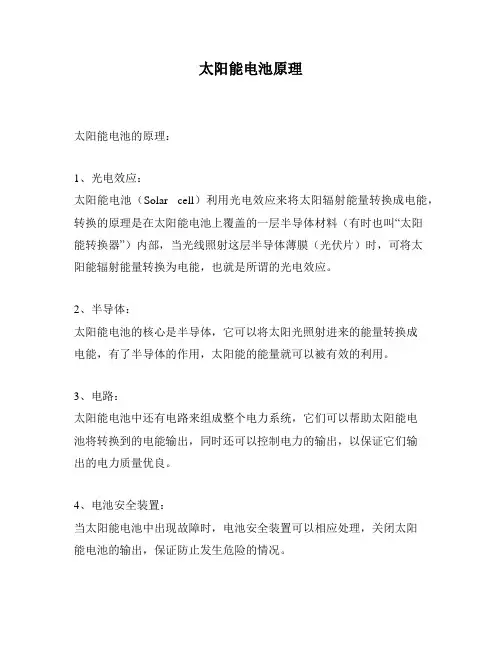

。太阳能电池发电原理：
太阳能电池是一对光有响应并能将光能转换成电力的器件。能产生光伏效应的材料有许多种，如：单晶硅，多晶硅，非晶硅，砷化镓，硒铟铜等。它们的发电原理基本相同，现以晶体为例描述光发电过程。P型晶体硅经过掺杂磷可得N型硅，形成P－N结。
当光线照射太阳能电池表面时，一部分光子被硅材料吸收；光子的能量传递给了硅原子，使电子发生了越迁，成为自由电子在P－N结两侧集聚形成了电位差，当外部接通电路时，在该电压的作用下，将会有电流流过外部电路产生一定的输出功率。这个过程的实质是：光子能量转换成电能的过程。
晶体硅太阳能电池的制作过程：
“硅”是我们这个星球上储藏最丰量的材料之一。自从19世纪科学家们发现了晶体硅的半导体特性后，它几乎改变了一切，甚至人类的思维。20世纪末，我们的生活中处处可见“硅”的身影和作用，晶体硅太阳能电池是近15年来形成产业化最快的。生产过程大致可分为五个步骤：a、提纯过程b、拉棒过程c、切片过程d、制电池过程e、封装过程。
太阳能电池的应用：
上世纪60年代，科学家们就已经将太阳电池应用于空间技术——通信卫星供电，上世纪末，在人类不断自我反省的过程中，对于光伏发电这种如此清洁和直接的能源形式已愈加亲切，不仅在空间应用，在众多领域中也大显身手。如：太阳能庭院灯、太阳能发电户用系统、村寨供电的独立系统、光伏水泵（饮水或灌溉）、通信电源、石油输油管道阴极保护、光缆通信泵站电源、海水淡化系统、城镇中路标、高速公路路标等。欧美等先进国家将光伏发电并入城市用电系统及边远地区自然界村落供电系统纳入发展方向。太阳电池与建筑系统的结合已经形成产业化趋势
太阳能电池板（组件）生产工艺 组件线又叫封装线，封装是太阳能电池生产中的关键步骤，没有良好的封装工艺，多好的电池也生产不出好的组件板。电池的封装不仅可以使电池的寿命得到保证，而且还增强了电池的抗击强度。产品的高质量和高寿命是赢得可客户满意的关键，所以组件板的封装质量非常重要。 流程： 1、电池检测—— 2、正面焊接—检验— 3、背面串接—检验— 4、敷设（玻璃清洗、材料切割、玻璃预处理、敷设）—— 5、层压—— 6、去毛边（去边、清洗）—— 7、装边框（涂胶、装角键、冲孔、装框、擦洗余胶）—— 8、焊接接线盒—— 9、高压测试——10、组件测试—外观检验—11、包装入库 组件高效和高寿命如何保证： 1、高转换效率、高质量的电池片； 2、高质量的原材料，例如：高的交联度的EVA、高粘结强度的封装剂（中性硅酮树脂胶）、高透光率高强度的钢化玻璃等； 3、合理的封装工艺 4、员工严谨的工作作风； 由于太阳电池属于高科技产品，生产过程中一些细节问题，一些不起眼问题如应该戴手套而不戴、应该均匀的涂刷试剂而潦草完事等都是影响产品质量的大敌，所以除了制定合理的制作工艺外，员工的认真和严谨是非常重要的。 太阳电池组装工艺简介： 工艺简介：在这里只简单的介绍一下工艺的作用，给大家一个感性的认识. 1、电池测试：由于电池片制作条件的随机性，生产出来的电池性能不尽相同，所以为了有效的将性能一致或相近的电池组合在一起，所以应根据其性能参数进行分类；电池测试即通过测试电池的输出参数（电流和电压）的大小对其进行分类。以提高电池的利用率，做出质量合格的电池组件。 2、正面焊接：是将汇流带焊接到电池正面（负极）的主栅线上，汇流带为镀锡的铜带，我们使用的焊接机可以将焊带以多点的形式点焊在主栅线上。焊接用的热源为一个红外灯（利用红外线的热效应）。焊带的长度约为电池边长的2倍。多出的焊带在背面焊接时与后面的电池片的背面电极相连 3、背面串接：背面焊接是将36片电池串接在一起形成一个组件串，我们目前采用的工艺是手动的，电池的定位主要靠一个膜具板，上面有36个放置电池片的凹槽，槽的大小和电池的大小相对应，槽的位置已经设计好，不同规格的组件使用不同的模板，操作者使用电烙铁和焊锡丝将“前面电池”的正面电极（负极）焊接到“后面电池”的背面电极（正极）上，这样依次将36片串接在一起并在组件串的正负极焊接出引线。 4、层压敷设：背面串接好且经过检验合格后，将组件串、玻璃和切割好的EVA 、玻璃纤维、背板按照一定的层次敷设好，准备层压。玻璃事先涂一层试剂（primer）以增加玻璃和EVA的粘接强度。敷设时保证电池串与玻璃等材料的相对位置，调整好电池间的距离，为层压打好基础。（敷设层次：由下向上：玻璃、EVA、电池、EVA、玻璃纤维、背板）。 5、组件层压：将敷设好的电池放入层压机内，通过抽真空将组件内的空气抽出，然后加热使EVA熔化将电池、玻璃和背板粘接在一起；最后冷却取出组件。层压工艺是组件生产的关键一步，层压温度层压时间根据EVA的性质决定。我们使用快速固化EVA 时，层压循环时间约为25分钟。固化温度为150℃。 6、修边：层压时EVA熔化后由于压力而向外延伸固化形成毛边，所以层压完毕应
太阳能电池材料的发展及应用 材料研1203 Z石南起新材料（或称先进材料）是指那些新近发展或正在发展之中的具有比传统材料的性能更为优异的一类材料。新材料是指新近发展的或正在研发的、性能超群的一些材料，具有比传统材料更为优异的性能。新材料技术则是按照人的意志，通过物理研究、材料设计、材料加工、试验评价等一系列研究过程，创造出能满足各种需要的新型材料的技术。 随着科学技术发展，人们在传统材料的基础上，根据现代科技的研究成果，开发出新材料。新材料按组分为金属材料、无机非金属材料（如陶瓷、砷化镓半导体等）、有机高分子材料、先进复合材料四大类。按材料性能分为结构材料和功能材料。21世纪科技发展的主要方向之一是新材料的研制和应用。新材料的研究，是人类对物质性质认识和应用向更深层次的进军。 功能材料是指那些具有优良的电学、磁学、光学、热学、声学、力学、化学、生物医学功能，特殊的物理、化学、生物学效应，能完成功能相互转化，主要用来制造各种功能元器件而被广泛应用于各类高科技领域的高新技术材料。 功能材料是新材料领域的核心，是国民经济、社会发展及国防建设的基础和先导。它涉及信息技术、生物工程技术、能源技术、纳米技术、环保技术、空间技术、计算机技术、海洋工程技术等现代高新技术及其产业。功能材料不仅对高新技术的发展起着重要的推动和支撑作用，还对我国相关传统产业的改造和升级，实现跨越式发展起着重要的促进作用。 功能材料种类繁多，用途广泛，正在形成一个规模宏大的高技术产业群，有着十分广阔的市场前景和极为重要的战略意义。世界各国均十分重视功能材料的研发与应用，它已成为世界各国新材料研究发展的热点和重点，也是世界各国高技术发展中战略竞争的热点。在全球新材料研究领域中，功能材料约占85%。我国高技术 (863)计划、国家重大基础研究[973]计划、国家自然科学基金项目中均安排了许多功能材料技术项目（约占新材料领域70%比例），并取得了大量研究成果。
太阳能电池及材料研究 引言 太阳能是人类取之不尽用之不竭的可再生能源．也是清洁能源，不产生任何的环境污染。在太阳能的有效利用当中；大阳能光电利用是近些年来发展最快，最具活力的研究领域，是其中最受瞩目的项目之一。为此，人们研制和开发了太阳能电池。制作太阳能电池主要是以半导体材料为基础，其工作原理是利用光电材料吸收光能后发生光电于转换反应，根据所用材料的不同，太阳能电池可分为：1、硅太阳能电池；2、以无机盐如砷化镓III-V化合物、硫化镉、铜铟硒等多元化合物为材料的电池；3、功能高分子材料制备的大阳能电池；4、纳米晶太阳能电池等。不论以何种材料来制作电池，对太阳能电池材料一般的要求有：1、半导体材料的禁带不能太宽；②要有较高的光电转换效率：3、材料本身对环境不造成污染； 4、材料便于工业化生产且材料性能稳定。基于以上几个方面考虑，硅是最理想的太阳能电池材料，这也是太阳能电池以硅材料为主的主要原因。但随着新材料的不断开发和相关技术的发展，以其它村料为基础的太阳能电池也愈来愈显示出诱人的前景。本文简要地综述了太阳能电池的种类及其研究现状，并讨论了太阳能电池的发展及趋势。 1 硅系太阳能电池 1.1 单晶硅太阳能电池 硅系列太阳能电池中，单晶硅大阳能电池转换效率最高，技术也最为成熟。高性能单晶硅电池是建立在高质量单晶硅材料和相关的成热的加工处理工艺基础上的。现在单晶硅的电地工艺己近成熟，在电池制作中，一般都采用表面织构化、发射区钝化、分区掺杂等技术，开发的电池主要有平面单晶硅电池和刻槽埋栅电极单晶硅电池。提高转化效率主要是*单晶硅表面微结构处理和分区掺杂工艺。在此方面，德国夫朗霍费费莱堡太阳能系统研究所保持着世界领先水平。该研究所采用光刻照相技术将电池表面织构化，制成倒金字塔结构。并在表面把一13nm。厚的氧化物钝化层与两层减反射涂层相结合．通过改进了的电镀过程增加栅极的宽度和高度的比率：通过以上制得的电池转化效率超过23%，是大值可达23．3％。Kyocera公司制备的大面积（225cm2）单电晶太阳能电池转换效率为19．44%，国内北京太阳能研究所也积极进行高效晶体硅太阳能电池的研究和开发，研制的平面高效单晶硅电池（2cm X 2cm）转换效率达到19.79%，刻槽埋栅电极晶体硅电池（5cm X 5cm）转换效率达8.6%。 单晶硅太阳能电池转换效率无疑是最高的，在大规模应用和工业生产中仍占据主导地位，但由于受单晶硅材料价格及相应的繁琐的电池工艺影响，致使单晶硅成本价格居高不下，要想大幅度降低其成本是非常困难的。为了节省高质量材料，寻找单晶硅电池的替代产品，现在发展了薄膜太阳能电 池，其中多晶硅薄膜太阳能电池和非晶硅薄膜太阳能电池就是典型代表。 1．2 多晶硅薄膜太阳能电池 通常的晶体硅太阳能电池是在厚度350～450μm的高质量硅片上制成的，这种硅片从提拉或浇铸的硅锭上锯割而成。因此实际消耗的硅材料更多。为了节省材料，人们从70年代中期就开始在廉价衬底上沉积多晶硅薄膜，但由于生长的硅膜晶粒大小，未能制成有价值的太阳能电池。为了获得大尺寸晶粒的薄膜，人们一直没有停止过研究，并提出了很多方法。目前制备多晶硅薄膜电池多采用化学气相沉积法，包括低压化学气相沉积（LPCVD）和等
太阳能电池片生产工艺常用化学品及其应用 一般来说，半导体工艺是将原始半导体材料转变为有用的器件的一个过程，太阳能电池工艺就是其中的一种，这些工艺都要使用化学药品。 1．常用化学药品 太阳能电池工艺常用化学药品有：乙醇（C2H5OH）、氢氧化钠（NaOH）、盐酸（HCl）、氢氟酸(HF)、异丙醇（IPA）、硅酸钠（Na2SiO3）、氟化铵（NH4F）、三氯氧磷（POCl3）、氧气（O2）、氮气（N2）、三氯乙烷（C2H3Cl3）、四氟化碳（CF4）、氨气（NH3）和硅烷（SiH4），光气等。 2．电池片生产工艺过程中各化学品的应用及反应方程式： 2.1一次清洗工艺 2.1.1去除硅片损伤层： Si + 2 NaOH + H2O = Na2SiO3 + 2 H2 ↑ 28 80 122 4 对125*125的单晶硅片来说，假设硅片表面每边去除10um，两边共去除20um，则每片去处的硅的重量为：△g=12.5*12.5*0.002*2.33 = 0.728g。（硅的密度为2.33g/cm3） 设每片消耗的NaOH为X克，生成的硅酸钠和氢气分别为Y和Z克，根据化学方程式有： 28 ：80 = 0.728 ：ＸＸ= 2.08g 28 ：122 = 0.728 ：Y Y=3.172g 28 ：4 = 0.728 ：Z Z= 0.104g 2.1.2制绒面： Si + 2 NaOH + H2O = Na2SiO3 + 2 H2 ↑ 28 80 122 4 由于在制绒面的过程中，产生氢气得很容易附着在硅片表面，从而造成绒面的不连续性，所以要在溶液中加入异丙醇作为消泡剂以助氢气释放。另外在绒面制备开始阶段，为了防止硅片腐蚀太快，有可能引起点腐蚀，容易形成抛光腐蚀，所以要在开始阶段加入少量的硅酸钠以减缓对硅片的腐蚀。 2.1.3 HF酸去除SiO2层 在前序的清洗过程中硅片表面不可避免的形成了一层很薄的SiO2层，用HF酸把这层SiO2去除掉。 SiO2 + 6 HF = H2[SiF6] + 2 H2O 2.1.4HCl酸去除一些金属离子，盐酸具有酸和络合剂的双重作用，氯离子能与Pt 2+、Au 3+、Ag +、Cu+、Cd 2+、Hg 2+等金属离子形成可溶于水的络合物。 2.2扩散工艺 2.2.1扩散过程中磷硅玻璃的形成： Si + O2＝SiO2 5POCl3＝3 PCl5 + P2O5（600℃） 三氯氧磷分解时的副产物PCl5，不容易分解的，对硅片有腐蚀作用，但是在有氧气的条件下，可发生以下反应： ４PCl5 + 5O2＝2 P2O5 + 10Cl2↑(高温条件下) 磷硅玻璃的主要组成：小部分P2O5，其他是２SiO2·P2O5或SiO2·P2O5。这三种成分分散在二氧化硅中。 在较高温度的时候，P2O5作为磷源和Si反应生成磷，反应如下：
国际标准IEC61427 第2版 2005.5 光伏太阳能系统（PVES） 储能二次电池和电池组 ―――一般要求和试验方法
目录前言 1．适用范围 2．标准性参考文献 3．术语和定义 4．使用条件 4．1光伏能源系统 4．2二次电池和电池组 4．3通用运行条件 5．一般要求 5．1机械耐受性 5．2充电效率 5.3深放电保护 5．4标记 5．5安全 5．6文件 6．功能特性 7．通用试验条件 7．1测量仪表精度 7．2测试样品的准备和维护 8．试验方法 8．1容量实验 8．2循环耐久试验 8．3荷电保持试验 8．4光伏用途循环耐久试验（极端条件）9．试验的推荐采用 9．1型式试验 9．2验收试验
前言 1）国际电工技术委员会（International Electrotechnical Commission――IEC）是一个全球性的、包括所有国家的电工技术委员会（IEC国家委员会）的标准化组织。 IEC的目的是推进所有电气和电子领域有关标准化方面的国际合作。为此目的，除了其它的活动之外，IEC出版国际标准、技术规范、技术报告、公开可获得的规范和指导（下称IEC出版物）。出版物的准备都是委托各技术委员会进行；任何IEC 国家委员会对于所涉及的出版物感兴趣都可以参加准备工作。在出版物的准备过程中，与IEC有联系的国际的、政府的和非政府组织也可以参加。IEC与国际标准化组织（International Organization for Standardization---ISO）按照两个组织一致同意的条件密切合作。 2）IEC对于技术问题所作出的结论和决议都尽可能地代表了相关问题国际上的一致意见，因为每一个技术委员会都有来自所有感兴趣的IEC国家委员会的代表。 3）IEC出版物的形式为国际上推荐采用，而且在这个意义上也已被IEC各国家委员会所接受。尽管已经尽力做到IEC出版物的技术内容准确无误，但IEC不能对其使用的方式或最终用户的误解负责。 4）为了促进国际上的一致性，所有IEC国家委员会都承诺在其国家的或地区的出版物中尽最大可能的明确使用IEC出版物。IEC出版物和国家的或地区的出版物之间的任何差异都需要在后者的出版物中予以明确标明。 5）IEC不提供其认可的程序，也不对任何声称符合IEC出版物的设备负责。 6）所有用户都应确保他们所持有的是最新版本。 7）对于由于使用或信任本出版物或其它IEC出版物所导致的任何人身伤害、财产损失或其它任何性质的损害――不论是直接的还是间接地――或者其它的费用（包括法律费用）和开销，都与IEC或其经理、雇员、服务人员或代理――包括个体的专家和技术委员会以及IEC国家委员会的委员无关。 8）注意该出版物引用的参见标准。对于正确使用本出版物，使用这些参见出版物是必须的。 9）注意本出版物的某些内容可能是专利权的标的。IEC没有责任标明任何或所有这些专利权。 IEC61427标准由IEC21技术委员会――二次电池和电池组――准备。 该第2版取代了1999年公布的第一版。该版本包括了一些技术方面的修改。 第二版在该文件第一版本的基础上重新组织，在使用条件、一般要求、功能特性、通用试验条件、试验方法以及试验的推荐采用等方面更加清晰，目的是让最终用户更容易理解。试验方法在两种不同的技术――铅酸和镍镉――方面都给予了详细清楚地解释。 该标准的内容以下述文件为基础： 关于该标准的批准投票详细情况可以在上表中示出的投票报告中去查找。 该出版物的起草根据ISO/IEC Directive Part2进行。
引言太阳能是人类取之不尽用之不竭的可再生能源．也是清洁能源，不产生任何的环境污染。在太阳能的有效利用当中；大阳能光电利用是近些年来发展最快，最具活力的研究领域，是其中最受瞩目的项目之一。为此，人们研制和开发了太阳能电池。制作太阳能电池主要是以半导体材料为基础，其工作原理是利用光电材料吸收光能后发生光电于转换反应，根据所用材料的不同，太阳能电池可分为：1、硅太阳能电池；2、以无机盐如砷化镓III-V化合物、硫化镉、铜铟硒等多元化合物为材料的电池；3、功能高分子材料制备的大阳能电池；4、纳米晶太阳能电池等。不论以何种材料来制作电池，对太阳能电池材料一般的要求有：1、半导体材料的禁带不能太宽；②要有较高的光电转换效率：3、材料本身对环境不造成污染；4、材料便于工业化生产且材料性能稳定。基于以上几个方面考虑，硅是最理想的太阳能电池材料，这也是太阳能电池以硅材料为主的主要原因。但随着新材料的不断开发和相关技术的发展，以其它村料为基础的太阳能电池也愈来愈显示出诱人的前景。本文简要地综述了太阳能电池的种类及其研究现状，并讨论了太阳能电池的发展及趋势。 1 硅系太阳能电池 1.1 单晶硅太阳能电池硅系列太阳能电池中，单晶硅大阳能电池转换效率最高，技术也最为成熟。高性能单晶硅电池是建立在高质量单晶硅材料和相关的成热的加工处理工艺基础上的。现在单晶硅的电地工艺己近成熟，在电池制作中，一般都采用表面织构化、发射区钝化、分区掺杂等技术，开发的电池主要有平面单晶硅电池和刻槽埋栅电极单晶硅电池。提高转化效率主要是*单晶硅表面微结构处理和分区掺杂工艺。在此方面，德国夫朗霍费费莱堡太阳能系统研究所保持着世界领先水平。该研究所采用光刻照相技术将电池表面织构化，制成倒金字塔结构。并在表面把一13nm。厚的氧化物钝化层与两层减反射涂层相结合．通过改进了的电镀过程增加栅极的宽度和高度的比率：通过以上制得的电池转化效率超过23%，是大值可达23．3％。Kyocera公司制备的大面积（225cm2）单电晶太阳能电池转换效率为19．44%，国内北京太阳能研究所也积极进行高效晶体硅太阳能电池的研究和开发，研制的平面高效单晶硅电池（2cm X 2cm）转换效率达到19.79%，刻槽埋栅电极晶体硅电池（5cm X 5cm）转换效率达8.6%。单晶硅太阳能电池转换效率无疑是最高的，在大规模应用和工业生产中仍占据主导地位，但由于受单晶硅材料价格及相应的繁琐的电池工艺影响，致使单晶硅成本价格居高不下，要想大幅度降低其成本是非常困难的。为了节省高质量材料，寻找单晶硅电池的替代产品，现在发展了薄膜太阳能电池，其中多晶硅薄膜太阳能电池和非晶硅薄膜太阳能电池就是典型代表。 1．2 多晶硅薄膜太阳能电池通常的晶体硅太阳能电池是在厚度350～450μm的高质量硅片上制成的，这种硅片从提拉或浇铸的硅锭上锯割而成。因此实际消耗的硅材料更多。为了节省材料，人们从70年代中期就开始在廉价衬底上沉积多晶硅薄膜，但由于生长的硅膜晶粒大小，未能制成有价值的太阳能电池。为了获得大尺寸晶粒的薄膜，人们一直没有停止过研究，并提出了很多方法。目前制备多晶硅薄膜电池多采用化学气相沉积法，包括低压化学气相沉积（LPCV D）和等离子增强化学气相沉积（PECVD）工艺。此外，液相外延法（LPPE）和
硅太阳能电池的性能参数主要有：短路电流、开路电压、峰值电流、峰值电压、峰值功率、填充因子和转换效率等。 ①短路电流(isc)：当将太阳能电池的正负极短路、使u=0时，此时的电流就是电池片的短路电流，短路电流的单位是安培(a)，短路电流随着光强的变化而变化。 ②开路电压(uoc)：当将太阳能电池的正负极不接负载、使i=0时，此时太阳能电池正负极间的电压就是开路电压，开路电压的单位是伏特(v)。单片太阳能电池的开路电压不随电池片面积的增减而变化，一般为0.5～ 0.7v。 ③峰值电流(im)：峰值电流也叫最大工作电流或最佳工作电流。峰值电流是指太阳能电池片输出最大功率时的工作电流，峰值电流的单位是安培(a)。 ④峰值电压(um)：峰值电压也叫最大工作电压或最佳工作电压。峰值电压是指太阳能电池片输出最大功率时的工作电压，峰值电压的单位是v。峰值电压不随电池片面积的增减而变化，一般为0.45～0.5v，典型值为 0.48v。 ⑤峰值功率(pm)：峰值功率也叫最大输出功率或最佳输出功率。峰值功率是指太阳能电池片正常工作或测试条件下的最大输出功率，也就是峰值电流与峰值电压的乘积：pm===im×um。峰值功率的单位是w(瓦)。太阳能电池的峰值功率取决于太阳辐照度、太阳光谱分布和电池片的工作温度，因此太阳能电池的测量要在标准条件下进行，测量标准为欧洲委员会的101号标准，其条件是：辐照度lkw／㎡、光谱aml.5、测试温度25℃。
⑥填充因子(ff)：填充因子也叫曲线因子，是指太阳能电池的最大输出功率与开路电压和短路电流乘积的比值。计算公式为ff=pm/(isc×uoc)。填充因子是评价太阳能电池输出特性好坏的一个重要参数，它的值越高，表明太阳能电池输出特性越趋于矩形，电池的光电转换效率越高。串、并联电阻对填充因子有较大影响，太阳能电池的串联电阻越小，并联电阻越大，填充因子的系数越大。填充因子的系数一般在0.5～0.8之间，也可以用百分数表示。 ⑦转换效率(η)：转换效率是指太阳能电池受光照时的最大输出功率与照射到电池上的太阳能量功率的比值。即： η=pm(电池片的峰值效率)/a（电池片的面积）×pin（单位面积的入射光功率），其中pin=lkw／㎡=100mw／cm2。 组件的板形设计一般从两个方向入手。一是根据现有电池片的功率和尺寸确定组件的功率和尺寸大小；二是根据组件尺寸和功率要求选择电池片的尺寸和功率。 电池组件不论功率大小，一般都是由36片、72片、54片和60片等几种串联形式组成。常见的排布方法有4片×9片、6片×6片、6片×12片、6片×9片和6片×10片等。下面就以36片串联形式的电池组件为例介绍电池组件的板型设计方法。
太阳能光伏电池标准I E C61427-2005(中 文版)
国际标准 IEC 61427 第2版 2005.5 光伏太阳能系统（PVES） 储能二次电池和电池组 ―――一般要求和试验方法
目录前言 1．适用范围 2．标准性参考文献 3．术语和定义 4．使用条件 4．1 光伏能源系统 4．2 二次电池和电池组 4．3 通用运行条件 5．一般要求 5．1 机械耐受性 5．2 充电效率 5.3 深放电保护 5．4 标记 5．5 安全 5．6 文件 6．功能特性 7．通用试验条件 7．1 测量仪表精度 7．2 测试样品的准备和维护 8．试验方法 8．1 容量实验 8．2 循环耐久试验 8．3 荷电保持试验 8．4 光伏用途循环耐久试验（极端条件）9．试验的推荐采用 9．1 型式试验 9．2 验收试验
前言 1）国际电工技术委员会（International Electrotechnical Commission――IEC）是一个全球性的、包括所有国家的电工技术委员会（IEC国家委员会）的标准化组织。 IEC的目的是推进所有电气和电子领域有关标准化方面的国际合作。为此目的，除了其它的活动之外，IEC出版国际标准、技术规范、技术报告、公开可获得的规范和指导（下称IEC出版物）。出版物的准备都是委托各技术委员会进行；任何IEC国家委员会对于所涉及的出版物感兴趣都可以参加准备工作。在出版物的准备过程中，与IEC有联系的国际的、政府的和非政府组织也可以参加。IEC与国际标准化组织（International Organization for Standardization ---ISO）按照两个组织一致同意的条件密切合作。 2）IEC对于技术问题所作出的结论和决议都尽可能地代表了相关问题国际上的一致意见，因为每一个技术委员会都有来自所有感兴趣的IEC国家委员会的代表。 3）IEC出版物的形式为国际上推荐采用，而且在这个意义上也已被IEC各国家委员会所接受。尽管已经尽力做到IEC出版物的技术内容准确无误，但IEC不能对其使用的方式或最终用户的误解负责。 4）为了促进国际上的一致性，所有IEC国家委员会都承诺在其国家的或地区的出版物中尽最大可能的明确使用IEC出版物。IEC出版物和国家的或地区的出版物之间的任何差异都需要在后者的出版物中予以明确标明。 5）IEC不提供其认可的程序，也不对任何声称符合IEC出版物的设备负责。
太阳能电池的原理及制作 太阳能是人类取之不尽用之不竭的可再生能源。也是清洁能 源，不产生任何的环境污染。在太阳能的有效利用当中；大阳能光 电利用是近些年来发展最快，最具活力的研究领域，是其中最受瞩 目的项目之一。 制作太阳能电池主要是以半导体材料为基础，其工作原理是利用光 电材料吸收光能后发生光电于转换反应，根据所用材料的不同，太阳能电池可分为：1、硅太阳能电池；2、以无机盐如砷化镓III-V化合物、硫化镉、铜铟硒等多元化合物为材料的电池；3、功能高分子材料制备的大阳能电池；4、纳米晶太阳能电池等。 一、硅太阳能电池 1．硅太阳能电池工作原理与结构 太阳能电池发电的原理主要是半导体的光电效应，一般的半导体主要结构如下： 图中，正电荷表示硅原子，负电荷表示围绕在硅原子旁边的四个电子。 当硅晶体中掺入其他的杂质，如硼、磷等，当掺入硼时，硅晶体中就会存在着一个空穴，它的形成可以参照下图： 图中，正电荷表示硅原子，负电荷表示围绕在硅原子旁边的四个电子。而黄色的表示掺入的硼原子，因为硼原子周围只有3个电子，所以就会产生入图所示的蓝色的空穴，这个空穴因为没有电子而变得很不稳定，容易吸收电子而中和，形成P（positive）型半导体。
同样，掺入磷原子以后，因为磷原子有五个电子，所以就会有一个电子变得非常活跃，形成N （negative）型半导体。黄色的为磷原子核，红色的为多余的电子。如下图。 N型半导体中含有较多的空穴，而P型半导体中含有较多的电子，这样，当P型和N型半导体结合在一起时，就会在接触面形成电势差，这就是PN结。 当P型和N型半导体结合在一起时，在两种半导 体的交界面区域里会形成一个特殊的薄层)，界面的P型 一侧带负电，N型一侧带正电。这是由于P型半导体多 空穴，N型半导体多自由电子，出现了浓度差。N区的 电子会扩散到P区，P区的空穴会扩散到N区，一旦扩散就形成了一个由N指向P的“内电场”，从而阻止扩散进行。达到平衡后，就形成了这样一个特殊的薄层形成电势差，这就是PN结。 当晶片受光后，PN结中，N型半导体的空穴往P型区移动，而P型区中的电子往N型区移动，从而形成从N型区到P型区的电流。然后在PN结中形成电势差，这就形成了电源。(如下图所示）
太阳能电池制作详解 太阳能取之不尽用之不完而且环保清洁，在缺少交流电源供电的情况下更有不可替代的作用。太阳能电池和二次充电电池配合使用时可以组成一个独立的不间断直流供电系统，可以为一些比如：报警器、草坪灯、庭院入侵报警探头、交通信号灯、手机充电器、无法提供电源的自动控制设备等负载提供电能。 一、目前太阳能电池的种类一般有三种材料的种类，即非晶硅、单晶硅和多晶硅。 非晶硅电池是早期产品，具有成本低、产量高、弱光性能好等特点。光电的转换效率一般为8%左右，所以价格低廉，现在已经基本被淘汰。 单晶硅和多晶硅电池是一种将硅矿石采用烧结、拉晶、制极等工艺，再按照相关的工艺要求进行切割成适当的小片，经焊接线连接在一起形成组片，由于它的基片很薄，所以小功率的电池还需要再安装在绝缘基板上使用，而大功率的采用强化玻璃将片基层压于绝缘基板内，最后加上铝合金框架进行保护所制成的平板电池。 单晶硅电池与多晶硅电池的不同处在于多晶硅的表面有大面积的冰 花状花纹，而单晶硅电池则是细小的颗粒，在它们的表面都镀有一层蓝色或紫色的抗反光膜。单晶硅转换效率一般在10%～15%，而多晶硅的转换效率在12%～16%。 太阳能电池的一个单片为一个PN结。单片电池的开路电压在 0.45V～0.6V之间,一般情况下电压为0.5V,电池串联的片数越多电压越
高;单片电池的电流取决于单个PN结实际受光面积,其短路电流一般为15～30mA/平方厘米，面积越大或并联的片数越多则电流越大。 太阳能电池的最大功率Pmax=开路电压*短路电流，这是它们的理想功率，而平时大家衡量太阳能电池的是额定功率Pm。实际中额定功率是小于最大功率的，主要是由于太阳能电池的输出效率u只有70%左右。在使用中由于受光强度的不同，所以不同时刻的功率也是不同的，根据实验数据它的实际平均功率P=0.7Pm。如果太阳能电池要直接带动负载，并且要使负载长期稳定的工作，则负载的额定功率为 Pr=0.7Pm。如果按照负载的功率选择太阳能电池的功率则电池的功率
太阳能电池材料 1.说明三氯氢硅还原法制备高纯硅的具体步骤 答：工业级硅经过酸洗、粉碎（60~100目），符合粒度的送入干燥炉，经热氮气流干燥后，送入沸腾炉，同时从炉底部通入适量的干燥HCL，进行三氯氢硅的合成。 2.论述拉制无错位单晶硅的工艺 无错位晶核是生长无错位单晶的基础 3.论述直拉法工艺的定义、工艺流程、需控制的参数、特点 答：生长方法：在直拉单晶炉内，向盛有熔硅坩埚中，引入籽晶作为非均匀晶核。然后控制热场，将籽晶旋转并缓慢向上提拉，单晶便在籽晶下按籽晶的方向长大。直拉法工艺流程：炉体、籽晶、多晶硅、掺杂剂、石英坩埚；清洁处理；装炉；抽真空（或通保护气体）；加热熔化；单晶生长；降温出炉；性能测试。 单晶工艺流程：1.熔化；2.稳定；3.引晶；4.缩颈；5.放肩；6.等径；7.收尾。需控制的参数、特点：坩埚的位置、转速、上升速度，以及籽晶的转速和上升速度，热场的设计和调整。 4.论述在直拉法中杂质的掺入方法以及单晶中杂质均匀分布的控制方法 答：共熔法：纯材料与杂质（不易挥发的材料)一起放入坩埚熔化； 投杂法：向已熔化的材料中加入杂质（易挥发的材料） 单晶中杂质均匀分布的控制方法：1.直拉法单晶纵向电阻率均匀性的控制：变速 拉晶法：原理C S =KC L 。双坩埚法：连通坩埚法和浮置坩埚法。2.径向电阻率均匀 性的控制：在晶体生长过程中，如果熔体搅拌均匀，则固液交界面是等电阻面。 5.论述直拉工艺中降低氧含量的措施 6.什么是分凝现象？平衡分凝系数？有效分凝系数？小平面效应？ 答：分凝现象：将含有杂质的晶态物质熔化后再结晶时，杂质在晶体的固体浓度Cs和未结晶的液体中浓度C l不同的现象。 平衡分凝系数：在一定温度的平衡状态下，杂质的固液两相中浓度的比值：K0=C S/C L
背景 在能源紧缺的现代社会，为了维持人类的可持续发展，科学家们一直致力于新能源的研究，其中至少在几十亿年内都取之不尽的太阳能便成了热门的研究对象。 太阳能电池大家都不陌生，它通过光电效应或者光化学效应直接把光能转化成电能。钙钛矿材料我们也很熟悉，就是一类有着与钛酸钙（CaTiO3）相同晶体结构的材料，其结构式一般为ABX3，其中A和B是两种阳离子，X是阴离子。 但钙钛矿太阳能电池却是一个比较新的概念。 2009年日本桐荫横滨大学的宫坂力教授将碘化铅甲胺和溴化铅甲胺应用于染料敏化太阳能电池，获得了最高%的光电转化效率，此为钙钛矿光伏技术的起点 但它直到2014年左右才被人们重视起来。是因为在短短几年间其效率一直在显著提升，这是NREL上实验室最高电池效率的图，我们可以看出钙钛矿材料的效率上升速率远远超过了其他同类型材料。钙钛矿材料被认为是最有可能取代硅晶材料作为太阳能电池的材料 概述 钙钛矿太阳电池一般采用有机无机混合结晶材料——如有机金属三卤化物CH3NH3PbX3（X=Cl, Br, I）作为光吸收材料。该材料具有合适的能带结构，其禁带宽度为，因与太阳光谱匹配而具有良好的光吸收性能，很薄的厚度就能够吸收几乎全部的可见光并用于光电转换。 如图所示，这是钙钛矿太阳能电池的一般结构结构，由上到下分别为玻璃、FTO、电子传输层（ETM）、钙钛矿光敏层、空穴传输层（HTM）和金属电极。其中电子传输层常常用TiO2 钙钛矿电池一个显著的特点是IV曲线（伏安曲线）的滞后（I-V hysteresis）（通常叫滞后现象或迟滞现象），一般从反向扫描（开路电压－短路电流）得到的曲线比正向扫描（短路电流－开路电压）看起来好很多。现在对钙钛矿的这种现象还没有一个很好的解释，目前比较合理的解释是：钙钛矿材料具有很强的铁电性能（ferroelectricity）以及巨大的介电常数，导致电池的低频电容很大，比其他任何一种光伏电池都显著。 文献
工业化电池工艺 太阳电池从研究室走向工厂，实验研究走向规模化生产是其发展的道路，所以能够达到工业化生产的特征应该是： [1]电池的制作工艺能够满足流水线作业； [2]能够大规模、现代化生产； [3]达到高效、低成本。 当然，其主要目标是降低太阳电池的生产成本。目前多晶硅电池的主要发展方向朝着大面积、薄衬底。例如，市场上可见到125×125mm2、150×150mm2甚至更大规模的单片电池，厚度从原来的300微米减小到目前的250、200及200微米以下。效率得到大幅度的提高。日本京磁（Kyocera）公司150×150的电池小批量生产的光电转换效率达到%，该公司1998年的生产量达到。 （1）丝网印刷及其相关技术 多晶硅电池的规模化生产中广泛使用了丝网印刷工艺，该工艺可用于扩散源的印刷、正面金属电极、背接触电极，减反射膜层等，随着丝网材料的改善和工艺水平的提高，丝网印刷工艺在太阳电池的生产中将会得到更加普遍的应用。 a.发射区的形成 利用丝网印刷形成PN结，代替常规的管式炉扩散工艺。一般在多晶硅的正面印刷含磷的浆料、在反面印刷含铝的金属浆料。印刷完成后，扩散可在网带炉中完成（通常温度在900度），这样，印刷、烘干、扩散可形成连续性生产。丝网印刷扩散技术所形成的发射区通常表面浓度比较高，则表面光生载流子复合较大，为了克服这一缺点，工艺上采用了下面的选择发射区工艺技术，使电池的转换效率得到进一步的提高。 b.选择发射区工艺 在多晶硅电池的扩散工艺中，选择发射区技术分为局部腐蚀或两步扩散法。局部腐蚀为用干法（例如反应离子腐蚀）或化学腐蚀的方法，将金属电极之间区域的重扩散层腐蚀掉。最初，Solarex应用反应离子腐蚀的方法在同一台设备中，先用大反应功率腐蚀掉金属电极间的重掺杂层，再用小功率沉积一层氮化硅薄膜，该膜层发挥减反射和电池表面钝化的双重作用。在100cm2 的多晶上作出转换效率超过13％的电池。在同样面积上，应用两部扩散法，未作机械绒面的情况下转换效率达到16％。 c.背表面场的形成 背PN结通常由丝网印刷A浆料并在网带炉中热退火后形成，该工艺在形成背表面结的同时，对多晶硅中的杂质具有良好的吸除作用，铝吸杂过程一般在高温区段完成，测量结果表明吸杂作用可
电池片各参数异常的原因 Isc 1234????????????偏低的原因： 、绒面较差光反射率较大；、扩散方块电阻偏低磷掺杂过多；、丝网印刷第三道出现虚印、断线或者副栅线宽度过宽 等现象电流不能被有效地收集；、烧结炉温度出现较大波动； 1. 容易理解。 2. 重掺杂会加大表面复合 3. 容易理解 4. 烧结不好引起欧姆接触不好，致使串联电阻增大 Voc 1pn 234??????????????????偏低的原因： 、绒面较差扩散结不均匀；、扩散方块电阻偏高无法形成有效的电势差； 铝浆型号用错；、丝网印刷第二道铝浆搅拌不均匀；印刷重量偏低；、烧结温度出现波动； 1. 方块电阻不均匀，结深高低不一致，烧结Ag 电极渗透中，有的地方接触不好，有的地方可能过烧 2. 即掺杂太少 3. Rs 1234?????????? 偏高的原因： 、绒面较差电极接触不均匀；、扩散方块电阻偏高接触电阻增大；、丝网印刷第三道出现虚印、断线接触电阻增大； 、烧结炉温度出现较大波动； Rsh 1pn 2pn 3pn pn 45pn ????????????????????????????偏低的原因： 、绒面较差扩散结不均匀； 、扩散方块电阻偏高结过浅；未完全刻蚀边缘漏电；、刻蚀过度刻蚀结被破坏；硅片表面被浆料污染（尤其是铝浆污染）结被破坏；、丝网印刷漏浆上下电极发生短路，产生漏电；、烧结温度过高结被破坏；
1． 2．扩散方块电阻偏高，即扩散掺杂浓度低，导致内建电场偏低，耗尽区电阻变小 3. 未完全刻蚀必然导致边缘漏电，容易理解；过度刻蚀导致并联电阻降低，是因为PN 结所占的横截面积变小，所以耗尽层总电阻变小。 4. 铝浆在N 区的扩散会破环PN 结，因为它是受主杂质。正面滴落的铝浆，有可能在烧结过程中扩散穿过PN 结，导致PN 结被破环发生短路。如果硅片边缘附有漏浆，可直接引起边缘漏电。 5. 烧结温度太高，可导致Ag 的扩散太大，以致穿过PN 结，直接导致短路 FF 1Rs Rs 2Rsh Rsh ???偏低的原因： 、偏高（参考偏高的产生原因）；、偏低（参考偏低的产生原因）；
晶硅太阳能电池板的制作过程 1、表面制绒单晶硅绒面的制备是利用硅的各向异性腐蚀，在每平方厘米硅表面形成几百万个四面方锥体也即金字塔结构。由于入射光在表面的多次反射和折射，增加了光的吸收，提高了电池的短路电流和转换效率。硅的各向异性腐蚀液通常用热的碱性溶液，可用的碱有氢氧化钠，氢氧化钾、氢氧化锂和乙二胺等。大多使用廉价的浓度约为1%的氢氧化钠稀溶液来制备绒面硅，腐蚀温度为70-85℃。为了获得均匀的绒面，还应在溶液中酌量添加醇类如乙醇和异丙醇等作为络合剂，以加快硅的腐蚀。制备绒面前，硅片须先进行初步表面腐蚀，用碱性或酸性腐蚀液蚀去约20～25μm，在腐蚀绒面后，进行一般的化学清洗。经过表面准备的硅片都不宜在水中久存，以防沾污，应尽快扩散制结。 2、扩散制结太阳能电池需要一个大面积的PN结以实现光能到电能的转换，而扩散炉即为制造太阳能电池PN结的专用设备。管式扩散炉主要由石英舟的上下载部分、废气室、炉体部分和气柜部分等四大部分组成。扩散一般用三氯氧磷液态源作为扩散源。把P型硅片放在管式扩散炉的石英容器内，在850---900摄氏度高温下使用氮气将三氯氧磷带入石英容器，通过三氯氧磷和硅片进行反应，得到磷原子。经过一定时间，磷原子从四周进入硅片的表面层，并且通过硅原子之间的空隙向硅片内部渗透扩散，形成了N型半导体和P型半导体的交界面，也就是PN结。这种方法制出的PN结均匀性好,方块电阻的不均匀性小于百分之十,少子寿命可大于10ms。制造PN结是太阳电池生产最基本也是最关键的工序。因为正是PN结的形成，才使电子和空穴在流动后不再回到原处，这样就形成了电流，用导线将电流引出，就是直流电。
太阳能电池片生产技术的发展和趋势 LED光伏电子项目部 2009/2/22
1太阳能电池片的生产工艺 1.1太阳能电池的工作原理 典型的太阳电池本质上是一个大面积半导体二极管，它利用光伏效应原理把太阳辐射能转换成电能。当太阳光照射到太阳电池上并被吸收时,其中能量大于禁带宽度Eg的光子能把价带中电子激发到导带上去，形成自由电子,价带中留下带正电的自由空穴，即电子-空穴对，通常称它们为光生载流子。自由电子和空穴在不停的运动中扩散到pn结的空间电荷区,被该区的内建电场分离电子被扫 到电池的n型一侧，空穴被扫到电池的p型一侧，从而在电池上下两面(两极)分别形成了正负电荷积累，产生“光生电压”,即“光伏效应”（photovoltaic effect）若在电池两侧引出电极并接上负载,负载中就有“光生电流”通过，得到可利用的电能,这就是太阳电池的工作原理，如图1所示。 图1太阳电池的工作原理 光伏效应是1839年法国Becqueral第一次在化学电池中观察到的。1876年在固态硒(Se)的系统中也观察到了光伏效应,随后开发出Se/CuO光电池。硅光电池的报道出现于1941年1954年，贝尔实验室Chapin等人开发出效率为6%的单晶硅光电池，为太阳能光伏发电奠定了技术基础，成为现代太阳电池时代的划时代标志。作为能源,硅太阳电池于1958年首先在航天器上得到应用。在随后10。多年里,硅太阳电池在空间应用中不断扩大，工艺不断改进,电池设计逐步定型。70 年代初，许多新技术引入电池制造工艺,转换效率有了很大提高。与此同时,硅太阳电池开始引入地面应用，70年代末，地面太阳电池产量已经超过了空间电池产量,促使成本不断降低。80年代初，硅太阳电池发展进入快速发展时期，技术进步和研究开发使太阳电池效率进一步提高，商业化生产成本持续降低，应用不断扩大。在太阳电池的整个发展历程中,先后开发出各种不同结构的电池，如肖特基(MS)电池、MIS电池、MINP电池、异质结电池等，其中同质p2n结电池自始至终占着主导地位，其他结构电池对太阳电池的发展也产生了重要影响。在材料方面,有晶硅电池、非晶硅薄膜电池、铜铟硒(CIS)薄膜电池、碲化镉(CdTe)薄膜电池、砷化镓薄膜电池等，由于薄膜电池被认为是未来大幅度降低成本的根本出路,因此成为太阳电池研发的重点方向和主流，在技术上得到快速发展,并逐步向商业化生产过渡，多晶硅薄膜电池和Gratzel电池在90年代中后期开始成为薄膜电池的研发热点,技术发展比较迅速。 1.2太阳能电池的生产工艺
小型太阳能供电板的制作方法图解 太阳能电源的基本原理是： 平时将收集到的光能转化为电能储存起来，在开启负载时就释放储存起来的电能。典型的太阳能电源的例子就是太阳能路灯： 在白天有阳光照射时便为蓄电池充电，夜晚就通过蓄电池向灯泡（现多为低功耗高亮LED）供电用以照明。许多城市主干道路灯已开始使用这种太阳能电源。一个实际的太阳能电源是比较复杂的，但不管有多么复杂，其原理是万变不离其宗的。当然，我们制作一个微型的太阳能电源没有必要做得那么复杂。太阳能供电板的原理及设计在了解了实际的太阳能电源后，笔者就开始设计太阳能供电板了，我的整体思路是： 通过太阳能电池板给1.2V可充电电池充电储能，然后利用升压电路将1.2V 升压至3V以上供负载使用。有人可能会说了： 为什么不直接用几节充电电池串联来储能和输出呢，这样不就可以省略升压电路了？为什么中间要转这么一道弯呢？因为我们是要用太阳能电池板来给电池充电的，毕竟太阳能电池板产生较高电压的机会不多，电池自身电压过高后会导致充电无法进行。对于我手头的这一种太阳能电池板，在室内靠窗光线比较好的地方输出电压便可达到1.2伏以上（连接在电路中时，非空载状态下），这样就开始给额定电压为1.2V的电池充电了，但如果要使它输出3V以上的电压就恐怕要拿到太阳底下去了。用一节电池储能的好处就是可以大大降低充电对光强的要求，延长给电池充电的时间。太阳能供电板的电路。由 D1、BT构成系统的太阳能充电电路。平时，只要达到一定光强，太阳能电池板便通过二极管D1为充电电池BT充电，直至饱和。除了太阳能充电方式外，我还设计了备用的外部直流电源充电接口以防不时之需。外部充电电路由R 1、DS 1、D 2、BT构成，R1选用功率为1W的电阻，当R1为10欧姆的时候，最佳外部充电电压为3-4伏，DS1为外部充电指示灯，它是利用电阻R1上的压降来点
CIGS 太陽電池材料結構與特性 1.CIGS 元件構造 CIGS 薄膜太陽電池具有層狀結構，其典型結構為：蘇打玻璃(Soda-lime glass, SLG)/Mo 薄膜電極/p 型吸收層 CIGS 薄膜/n 型緩衝層 CdS 薄膜/雙層結構的ZnO 薄膜窗口層(i-ZnO/n-ZnO)/抗反射層 MgF2/Ni-Al 電極薄膜 [1]，如圖1所示。 圖 1 CIGS 薄膜太陽電池結構示意圖[1] 2.CIGS 吸收層特性 Ⅰ-Ⅲ-Ⅵ2的太陽電池薄膜的化學成分較佳的比值為Cu：In：Se = 1：1：2 的 成分組成，其銅對三族(Cu/Ⅲ)最佳理想化學計量比值近於0.93[26]。Ⅰ-Ⅲ-Ⅵ族的 CIGS 薄膜太陽電池為黃銅礦(Chalcopyrite)晶體結構，而黃銅礦結構由閃鋅礦結構(Sphalerite)演變而來。閃鋅礦結構如圖2 (a)所示，是以Ⅱ族鋅和Ⅵ族硒原子組成 的。黃銅礦結構如圖2 (b)所示，I族Cu和Ⅲ族In元素取代Ⅱ的Zn原子的位子，原 本Ⅵ族的硒(Se)則維持不變，且黃銅礦立方晶格c軸方向單位長度大約為閃鋅礦結構 的兩倍，故此結構實為兩個閃鋅礦結構所形成。在黃銅礦結構中每個銅原子都有四個 鍵結連接到一個硒原子上，且每個銦也有四個鍵結連接到一個硒原子上，所以表示每 個Se原子有兩個鍵鍵結到Cu和兩個鍵鍵結到In。由於黃銅礦結構中，有部分因不 同原子半徑所造成的晶格畸變，因此，此結構之晶格比例c/a 不等於2，所以導致I- Ⅵ (Cu-Se)原子和Ⅲ-Ⅵ (InSe/Ga-Se)原子之間的鍵結強度也會不相同。
圖 2 (a)閃鋅礦結構 (b)黃銅礦結構[2] 由圖 3 所示，α–CuInSe2 為黃銅礦結構屬於四方晶系(Tetragonal crystal system)，在室溫時，當 Cu 的化學成份比介於 24 至 24.5 at %，會有 CuInSe2(α) 相存在，且當退火熱處理溫度達到 973K 時，CuInSe2 薄膜的成分組成可容許約 5mol%的變異誤差，這表示即便 CuInSe2 薄膜成份組成偏離比值 Cu:In:Se=1:1:2 的成份組成，只要在該組成區域範圍內，就能具有黃銅礦結構及其相同的物理和化學性質。然而 CuInSe2 薄膜偏移化學組成時，處於富 Cu (Cu-rich) 的情況下，會得到混合的α 和 Cu2Se 的相。換句話說，當薄膜處於富 In (In-rich)的情況下，會得到混合的α 和有序缺陷化合物(Ordered defect compound, ODC)相存在。另外，在 Cu2Se–In2Se3 相圖中存在β 與γ 相分別是代表(CuIn3Se5)、(CuIn5Se8)，而β 稱為有序空位化合物(Ordered vacancy compound , OVC)。 圖 3 Cu2Se–In2Se3 二元相圖[3]
