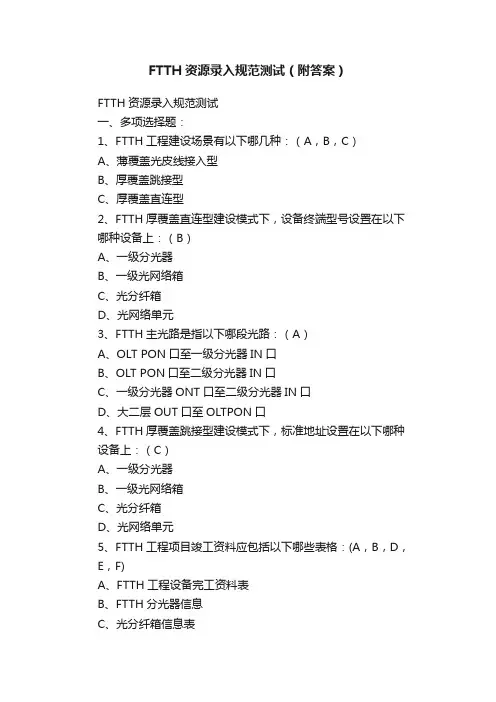

FTTH资源录入规范测试
一、多项选择题：
1、FTTH工程建设场景有以下哪几种：（A，B，C）
A、薄覆盖光皮线接入型
B、厚覆盖跳接型
C、厚覆盖直连型
2、FTTH厚覆盖直连型建设模式下，设备终端型号设置在以下
哪种设备上：（B）
A、一级分光器
B、一级光网络箱
C、光分纤箱
D、光网络单元
3、FTTH主光路是指以下哪段光路：（A）
A、OLT PON口至一级分光器IN口
B、OLT PON口至二级分光器IN口
C、一级分光器ONT口至二级分光器IN口
D、大二层OUT口至OLTPON口
4、FTTH厚覆盖跳接型建设模式下，标准地址设置在以下哪种
设备上：（C）
A、一级分光器
B、一级光网络箱
C、光分纤箱
D、光网络单元
5、FTTH工程项目竣工资料应包括以下哪些表格：(A，B，D，
E，F)
A、FTTH工程设备完工资料表
B、FTTH分光器信息
C、光分纤箱信息表
D、FTTH工程图
E、FTTH标准地址采集表
F、光路调单
6、FTTH地址属性值为：（B）
A、B+H
B、E+L
C、B+L
D、E+H
7、FTTH工程需进行VLAN划分的资源有：（A,C,D,E）
A、OLT PON口
B、分光器分光口
C、SR子端口
D、BAS子端口
E、大二层设备子端口
8、BAS认证型号通过以下哪种关联可自动带出：（B）
A、上联路由
B、分光器上联BAS子端口
C、PON链路
D、分光器关联主光路
9、FTTH小区内需放置以下哪种设备：（A）
A、末级分光器
B、末级光网络箱
C、光分纤箱
D、光网络单元
10、通过以下哪种方式可查询到FTTH自动单配置失败原因：
（A,C）
A、配置系统自动配置失败分析功能
B、配置系统按号码查询资源功能
C、资源管理系统FTTH资源数据检查稽核工具
D、资源管理系统资源数据检查工具
11、厚覆盖场景下自动配置失败分析提示终端型号为空时，应
该检查以下哪几项：（A,D）
A、设备与终端型号关联
B、设备与标准地址关联
C、一级分光器与所在光网络箱间跳纤
D、分纤箱及一级光网络箱成端、分纤箱与一级光网络箱间光
缆连接
12、厚覆盖跳接型场景下配置系统通过以下哪几项关联搜索到
可配置的LAN端口：（A,B,C,D）
A、用户标准地址关联分纤箱
B、一级光网络箱关联设备终端型号
C、一级分光器与所在光网络箱间跳纤
D、分纤箱及一级光网络箱成端、分纤箱与一级光网络箱间光
缆连接
13、薄覆盖光皮线接入型场景下配置系统通过以下哪几项关联
搜索到可配置的LAN端口：（A,B）
A、用户标准地址关联二级分光器
B、二级光网络箱关联设备终端型号
C、二级分光器与所在光网络箱间跳纤
D、一级光网络箱及二级光网络箱成端、二级光网络箱与一级
光网络箱间光缆连接
14、厚覆盖直连型场景下标准地址为以下哪种情形：（A）
A、一户一地址
B、一楼层一地址
C、一单元一地址
D、一园区一地址
15、FTTH薄覆盖光皮线接入建设模式下，设备终端型号设置在
以下哪种设备上：（D）
A、一级分光器
B、一级光网络箱
C、二级分光器
D、二级光网络箱
16、标准地址与光配线架或光交设备户线测端子关联管理可通
过以下哪种系统功能实现：（A）
A、设备管理->端口与地名地址关联
B、设备管理->设备与地名地址关联
C、设备管理->标准地址设备关联查询
D、设备管理->地名地址关联导入
17、FTTH资源需进行几下哪几类型的VLAN划分：（A,B,C,D,E）
A、IPTV组播
B、VOIP
C、VPN业务
D、宽带上网
E、IPTV
F、设备管理
（A，B,C,D，18、FTTH配光路失败应通过以下哪些途径进行检查：
E）
A、光缆熔纤
B、光缆关联局向
C、箱体成端
D、分光器与箱体跳纤
E、光缆与箱体连接
19、设备终端型号所指代的设备终端是指：（A）
A、光网络单元ONU
B、分光器
C、OLT
D、光网络箱
20、锦江分公司沙河堡区域的比华利国际城FTTH项目的小区
名称以下哪项符合规定：（C）
A、锦江比华利国际城/FTTH
B、锦江比华利国际城－FTTH
C、锦江比华利国际城FTTH
D、比华利国际城FTTH
二、问答题：
１、FTTH一共有哪几种建设场景，并请描述这几种建设场景，同时指出这几种建设场景下标准地址分别应该设置在哪种设备上。答：FTTH工程建设场景:薄覆盖皮线接入型、厚覆盖跳接型、厚覆盖直连型
1、薄覆盖光皮线接入型（类型1）：分光器(二级）直接在园区、楼
道（或楼层）或城中村（或农村）电杆上的箱内，业务开通时装维人员只需分光器处单点跳接或布放光皮线入户。地址覆盖：采取分光器（OBD）与地址直接做覆盖。
2、厚覆盖跳接型（类型2）：光分器放在某一个地方（接入网机房或小区机房、综合机柜或光交等)，再从该地方放光缆到楼道（或楼层）分纤盒、或城中村（或农村）电杆上光分纤盒，后经皮线光缆后入户。业务开通时装维人员需在分光路放置处、光分纤盒等点按工单跳接信息进行跳接。地址覆盖：采取光分纤盒（箱）与地址直接做覆盖。
3、厚覆盖直连型（类型3）：光分器放在某一个地方的综合机柜(或光网络箱等)，再从综合机柜(或光网络箱等)放光缆到楼道分纤箱后经皮线光缆直连后入户，业务开通时装维人员只需在综合机柜(或光网络箱等)处按工单的跳接信息进行跳接即可。地址覆盖：覆盖地址做在该光分纤盒中端子上，每个端子做一条地址。
