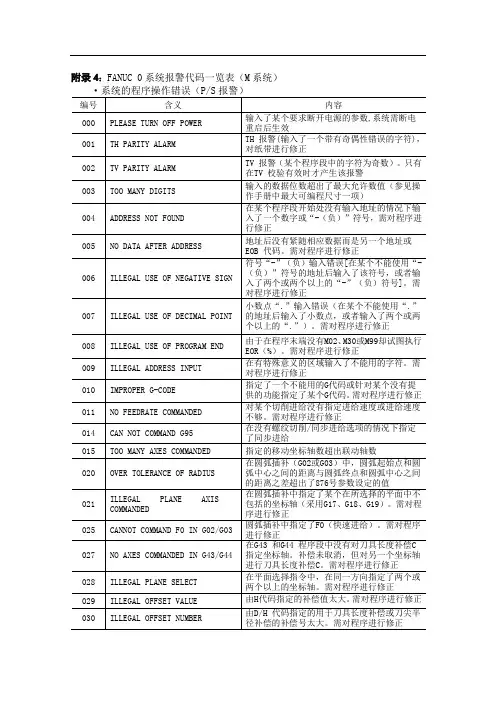

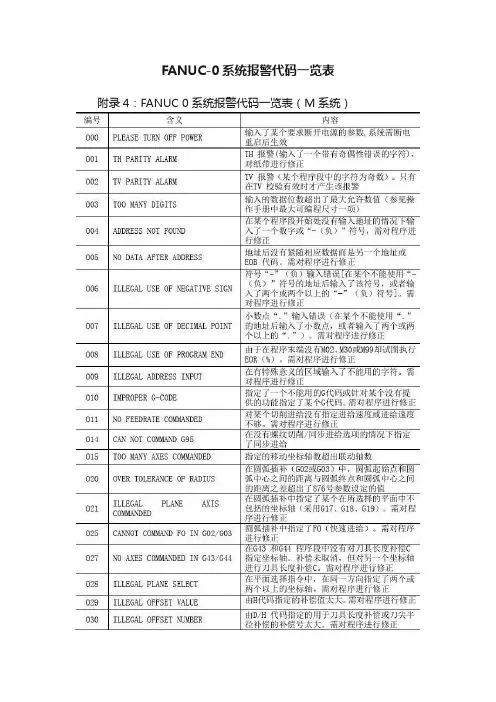

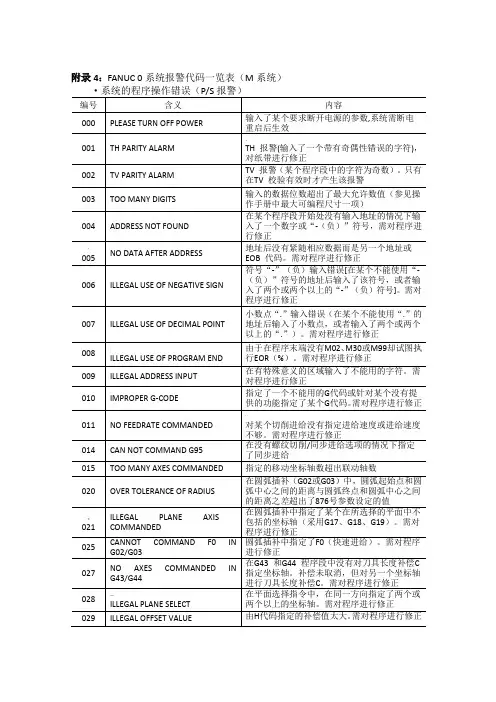

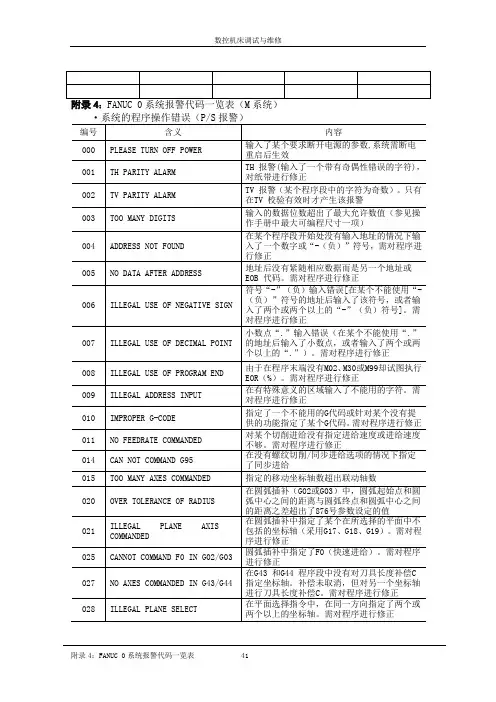

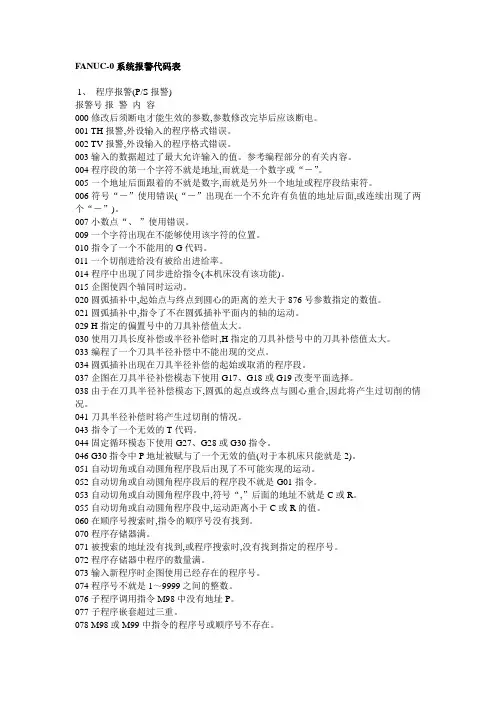

附录4:FANUC 0系统报警代码一览表(M系统)
·后台编辑报警
注意:采用后台编辑功能时,在MDI操作B中可能显示后台报警。
·串行脉冲编码器(SPC )报警
注:串行脉冲编码器3n 9号报警的详细情况
串行脉冲编码器3n 9号报警的详细情况在诊断地址(760~767号,770~777号)中显示: CSA :串行脉冲编码器出故障。需更换。
BLA :电池电压太低,更换电池。该报警与串行脉冲编码器报警无关。
PHA :串行脉冲编码器或反馈电缆出故障。更换串行脉冲编码器或反馈电缆。 RCA :串行脉冲编码器出故障。需更换。
BZA :串行脉冲编码器首次供电。确保电池电缆连接良好。
将电源断开,再接通执行一次返回参考位置。该报警与串行脉冲编码器报警无关。 CKA :串行脉冲编码器出故障。需更换。
SPH :串行脉冲编码器或反馈电缆出故障。需更换串行脉冲编码器或反馈电缆。
DTE :串行脉冲编码器发生通信错误。脉冲编码器、反馈电缆或反馈接收电路出故障,
更换脉冲编码器反馈电缆或NC 轴板。
CRC :串行脉冲编码器发生通信错误。脉冲编码器、反馈电缆或反馈接收电路出故障,
更换脉冲编码器反馈电缆或NC 轴板。
STB :串行脉冲编码器发生通信错误。脉冲编码器、反馈电缆或反馈接收电路出故障。
注意:
如果在刚性攻螺纹中出现主轴误差过大的报警,则会显示攻螺纹进给轴误差过大的报警号。
·4n 4号伺服报警详情:
4n 4号伺服报警的详细说明被显示在轴顺序的720~727号诊断号中 OVL :产生了一个过载报警(该位引起400、402、406/490号伺服报警); LV : 在伺服放大器中产生了低电压报警。检查LED ; OVC :在数字伺服内部产生了一个过电流报警;
HCAL :在伺服放大器内产生了一个异常电流报警。检查LED ; HVAL :在伺服放大器内产生了一个过电压报警。检查LED ; DCAL :在伺服放大器中产生了再生放电电路报警。检查LED ; FBAL :产生了一个断线报警(该位引发4n6 号伺服报警); OFAL :数字伺服内部产生了一个溢出报警。
#7 #6 #5 #4 #3 #2 #1 #0
注:显示硬件故障时带有星号(*)
