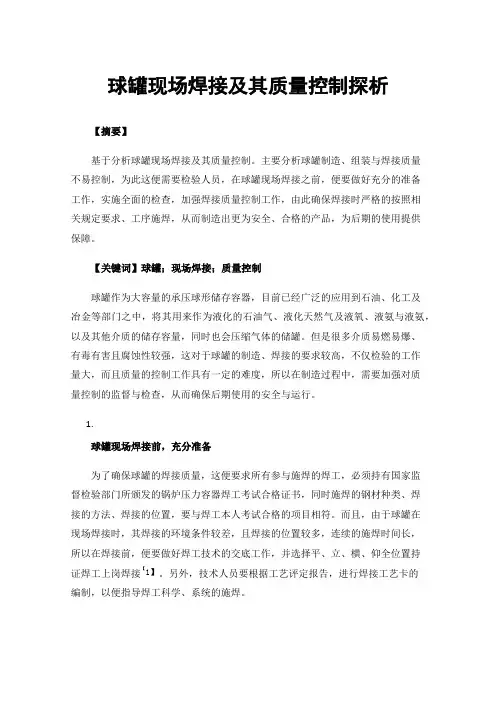

球罐焊接质量的全面控制分析
中图分类号：p755文献标识码： a 文章编号：
由于相比其他类型的储罐，球罐具有：同样的储存容积下，球罐使用的板材最少，而且同样壁厚的材料，当做成球罐后，其耐压能力相对增大之优点，所以球罐的应用领域非常广泛，例如，在石油、化工、冶金、城市煤气等工业中，被用于储存液化石油气、液氧、液氮、液氢、液氨、氧气、氮气、天然气、城市煤气、压缩空气等易燃、易爆、有毒物料等。我们在越来越多的使用球罐的同时，球罐开裂、爆炸事故也相伴而来。
我们对历年来50起（84台）球罐开裂、爆炸事故导致原因做了分析：焊接原因有41台，占总数的48%。由此可见，球罐现场焊接质量的控制极其重要。我把影响焊缝质量的因素系统的总结为：人、机、料、法、环；下面我们从这五个方面展开，对焊缝质量进行全面控制。
1、人的控制：主要指焊工管理
1.1、从事球罐焊接的焊工，必须经过严格的培训和考核，并取得省质量技术监督局颁发的锅炉压力容器焊工考试合格证书（证书在有效期内），施焊的钢材种类、焊接方法和焊接位置均与焊工本人考试合格的项目相符。进入施工现场前，监理工程师、施工方技术负责人应对所有焊工技术交底，并组织对所有施焊焊工（包括自动焊工）现场考试，不合格焊工不得进场施焊。
2、机的控制：焊机的使用管理
压力管道论文 压力管道焊接质量控制 [摘要]： 本文主要通过对钢质压力管道焊缝质量缺陷产生原因进行分析，论述了如何针对焊接过程、焊接质量检验两方面采取控制措施，从而实现管道焊接施工质量控制的目标。 [关键词]： 钢质压力管道焊接质量控制焊缝质量缺陷焊接过程控制焊接质量检验[引言]：
工业建设项目钢质压力管道（以下均简称为管道）通常采用焊接方式连接，因此，焊接是管道安装中最关键、最重要的一道工序。影响管道焊接质量的因素较多，主要有管材和焊材的质量、焊工的资格和操作能力、焊接施工工艺和操作过程等。 管道焊接质量控制有几个重要环节：材料质量控制、焊接过程控制、焊接质量检验。材料质量控制是首要前提，焊接过程控制、焊接质量检验是必要条件。如果忽略了过程控制，仅靠最终检验的手段来控制，管道焊接质量容易产生隐患。因为大多数管道焊缝质量检验不是进行100%检验，而是按规范规定抽取一定比例检验，未抽检到的焊缝的质量存在不合格的可能性。管道焊接质量必须重点针对这三个环节采取控制措施。 管道焊缝质量缺陷的分类： 焊缝质量缺陷分表面质量缺陷和内部质量缺陷两类。 焊缝表面质量缺陷主要有裂纹、气孔、夹渣、咬边、未熔合、焊瘤、未焊透、根部收缩、余高过大、外观成形凹凸不平、角焊缝厚度不足或焊脚不对称情况等。 焊缝内部质量缺陷主要有裂纹、气孔、夹渣、未熔合、未焊透等。 1.1. 几种焊缝表面和内部质量缺陷示意见图1： 图1 焊缝表面和内部质量缺陷 几类重要焊缝质量缺陷产生的原因： 未焊透： 电流强度不够，运条速度太快； 管道组对时，坡口的钝边太厚或间隙太小； 焊条角度不对以及电弧偏吹； 焊件散热速度太快使焊融金属迅速冷却。 气孔： 熔化金属冷却太快，气体来不及从焊缝中逸出：如风速过大、温度较低，或咬边
球罐焊接工艺 第1章焊前准备： 第1节16MnR钢的焊接性分析 16MnR钢属低合金钢，供货状态为正火，Pcm>0.25%，具有一定的冷裂倾向，根据16MnR的焊接CCT图可以看出，不产生马氏体的临界冷却时间t p′=26s，根据板厚34mm 16MnR钢的线能量范围12～50kJ/cm，结合CO2气体保护电弧焊t8/5冷却时间线算图，初步确定预热温度范围为80～150℃时，t8/5> tp′。 第2节焊接工艺评定 根据GB4708-92《钢制压力容器焊接工艺评定》的要求，分别对平仰焊、立焊和横焊三种位置进行评定。 评定项目如下： 射线检验、拉伸试验、弯曲试验、冲击试验（-12℃）。 焊接工艺评定报告编号为Q-40 （平仰焊） Q-41 （立焊） Q-42 （横焊） 第3节焊工的培训与考核 从事球罐焊接的焊工，必须经过严格的培训与考核，并取得劳动部门
颁发的锅炉压力容器焊工考试合格证书（证书应在有效期内），施焊的钢材种类、焊接方法和焊接位置均与焊工本人考试合格的项目相符。 第4节施工现场准备 为了保证自动焊焊接工艺的正常进行,确保自动焊焊接质量,在施工现场必须采取以下措施: 1.焊接设备及附件的检查施焊前,应仔细检查焊接电源、送丝机构是否完好，CO2气体压力是否符合规定，气体预热器、气压表、气流表是否正常，输气软管、焊接电缆有无破损泄漏，控制电缆接头是否接触良好。一旦发现问题应及时修复后再进行焊接，不得带故障运行。 2.焊接电源摆放 焊接电源应放在通风、干燥、洁净的环境中，三台焊接电源配备一个焊机房。焊接电源的供电应单独配给，不得与其它载荷并网合用，防止电压波动和偏相而影响焊接质量。为提高对焊接参数控制的准确性，减少电流损失和电压降，焊接电源应尽量靠近球罐。 3. 对球罐脚手架搭设的要求 脚手架的搭设应考虑送丝机的放置、焊工焊接时的摆动及预热器的架设方便，为使焊工上下操作方便脚手架每层间距为1.7m左右，脚手架立杆距离纵缝焊道左侧不小于800mm宽，距离纵缝焊道右侧不小于250mm宽，脚手架横杆应在环焊缝下侧500mm左右，脚手架内侧横、立杆应距离焊缝30 0mm以上。脚手架应牢固、安全、可靠。 4. 防风措施
大型搅拌槽筒体制造的焊接质量控制 【摘要】为了保证大型搅拌槽槽体的焊接质量，需要采用合理的焊接方法和完善的质量控制措施。针对大型搅拌槽的底板、壁板等不同部位采用不同的焊接方法，从技术交底、焊前准备、板材预制、组装工艺、焊接方法等方面进行分析，提出了控制焊接质量的有效措施，从而保证了搅拌槽筒体的焊接质量。 【关键词】大型搅拌槽；焊接质量；气电立焊；埋弧横焊 0.前言 大型搅拌槽作为选矿工艺流程中的矿浆处理设备，筒体直径20m，高度20m，筒体底板材质为Q345-B，厚度为25mm；壁板材质为Q345-B，厚度依次为32mm，28mm，25mm，22mm，18mm，14mm；筒体底板底部焊接H型钢增强框架。该槽体的制造执行API650标准，工程焊接施工难度大，各部位组装尺寸要求严格，如不采取有效的质量控制措施，将产生较多的焊接缺陷及变形，甚至有可能在吊装及运输过程中发生焊缝断裂。为保证本工程焊接质量，我公司制订了完善的质量控制措施。 1.焊前准备与要求 1.1焊接材料质量控制 焊接材料的质量和正确使用，影响到槽体制造的施工进度、质量和成本。用于槽体焊接的焊接材料必须符合API650的要求，具有合格证明文件，焊接材料经自检、监理检验合格后，按照焊材管理制度进行保管、烘干、发放、使用和回收。 1.2焊接设备控制 槽体焊接所需要的埋弧焊机、气电立焊机、CO2气体保护焊机、手弧焊机及焊材烘干设备应完好，性能可靠稳定。焊接设备的电压表、电流表是焊接参数的计量仪表，直接影响焊接操作，必须按特殊制造过程要求进行定期校核，加强焊接设备的管理。 1.3焊工资质审查 必须按照API650—钢制焊接石油储罐的规定，对焊工进行理论知识和操作技能考试，取得上岗证者方可担任规定项目的焊接工作。 1.4焊接工艺评定和焊接工艺指导书 焊接工艺评定是制定焊接工艺的依据，在筒体施工前，应以与筒体材料同材
球罐焊接工艺守则 1 主题内容与适用范围 1.1 主题内容 本守则规定了碳素钢、普通低合金钢钢性储罐的手工电弧焊、气体保护自动焊、自动保护焊的焊接操作工艺要求。 1.2 适用范围 本守则适用碳素钢、普通低合金钢钢性储罐的手工电弧焊、气体保护自动焊、自动保护焊的焊接。 本守则若与图纸及专用焊接工艺相抵触时，则应以图纸及专用焊接工艺文件的规定执行。 2 焊接材料 2.1 焊条应符合下列标准 手工焊焊条应符合《碳钢焊条》GB/T5117和《低合金钢焊条》GB/T5118的规定；药芯焊丝应符合《碳钢药芯焊丝》GB10045的规定；埋弧焊使用的焊丝应符合《熔化焊用钢丝》GB/T14957和《二氧化碳气体保护焊用焊丝》GB/T8110的规定。 2.2焊接材料应具有出厂质量证明书和复验报告。进口焊条或焊丝符合出产国的相应 标准。 2.3焊接材料的烘干 2.3.1 焊接材料的存储库应保持干燥，相对湿度不得大于60%。焊条使用前，应按产品 说明书或下表规定的温度和时间进行烘干。 焊条、焊剂的烘干温度和时间 2.3.2 烘干后的焊条应保存在100~150℃的恒温箱中，药皮应无脱落和明显裂纹。 2.3.3焊条在保温筒内不宜超过4小时。超过后应按原烘干制度重新烘干，重复烘干次 数不得超过二次。 3 焊接工艺评定与焊工 3.1 焊接工艺评定 3.1.1 球罐焊接工艺评定应按JB4708《钢制压力容器焊接工艺评定》规定进行。 3.1.2 必要时，焊接工艺评定前，应针对钢板的钢号、厚度、焊接方法及焊接材料， 对 试样进行裂纹试验，以确定预热温度。 3.1.3裂纹试验应包括下列内容： a) 斜Y型坡口焊接裂纹按GB4675.1进行，裂纹率应为零。 b) Y型坡口焊接裂纹试验可参照GB4675.1进行，裂纹率应为零。试验坡口应采用图1所示的型式。
第一章焊接质量控制 教学目标： 一、了解焊前和焊接过程中的常规质量控制项目及其要求； 二、熟悉并掌握各种焊接方法中的焊缝外观质量检验项目及相关标准； 三、了解致密性试验方法的种类和适用条件。 一、任务导入： 随着现代焊接技术的迅猛发展、焊接生产水平的不断提高和国际焊接制品贸易的日益扩大，为了保证焊接产品的质量，有效地利用资源，保护用户的利益，焊接产品的质量管理逐步走上了规范化、标准化的道路。1987年3 月，国际标准化组织（ISO）正式发布了IS09000?9004关于质量管理和质量保证的标准系列。1994年和2000年，国际标准化组织两次修订IS09000族标准，使之更为简化、重点更加突出，更加科学、普适，并将质量保证体系提高到质量管理体系的水平。我国相应于2000年发布了等效采用该国际标准系列的GB/T19000：2000《质量管理体系》标准系列。 众所周知，焊接结构（件）在现代科学技术和生产中得到了广泛应用。随着 锅炉、压力容器、化工机械、海洋构造物、航空钪天器和原子能工程等向髙参数及大型化-方向发展，工作条件日益苛刻、复杂。显然，这些焊椟结构（件）必须是髙质量的，否则，运行中出现事故必将八成惨重的损失。诚然，迅速发展的现代焊接技术，已能在很大程度上保证其产品质量，但由于焊接接头为一性能不均匀体，应力分布又复杂，制造过程中亦作不到绝对的不产生焊接缺陷，更 不能排除产品在役运行中出现新的缺陷。因而为获得可靠的焊接结构（件）还必须走第二条途径，即采用和发展合理而先进的焊接检验技术。 现代质量管理认为，为使产品达到所要求的各项质量指标，应从生产的每一道工序抓起，通过控制和调整影响工序质量的因素来保证。而工序质量又要 通过工作质量，采取各种管理手段来实现。因此，在质量管理工作中，要以工 作质量来保证工序质量，用工序质量来保证产品质量。 可见为实现质量目标，就必须在管理体制上建立一套有效的、便于操作的质量管理体系。并且将这套体系应用于产品的整个制造过程中。
球罐焊接方案 1.概述 本方案是为新疆库车塔河稠油技改工程石油液化气罐区三台1000m3液化石油气罐编制的。该球罐容积为1000 m3，公称直径为12300mm，板材为20R，壁厚为48mm，结构型式为混合三带式。 1.1：工程地点：新疆库车 1.2球罐结构型式及参数： 结构型式见图1：设计技术参数见表1： 球罐设计技术参数：表1 球罐主要实物构成（单台）表2
球罐本体焊缝分布及焊接工作量：表3 2.编制依据 2.1技术文件； 2.2球罐建筑施工合同； 2.3行业有关标准规范： GB12337-98《钢制球形储罐》 GB50094-98《球形储罐施工及验收规范》 GB150-98《钢制压力容器》 1999年版《压力容器安全技术监察规程》 3.材质分析 3.1母材：该三台球罐壳体材料为国产优质低碳钢20R。该材料综合机械性能良好，含碳量与碳当量低，具有良好的加工性能和焊接性能。 球壳用20R钢板化学成分及机械性能：表4
3.2.1球罐本体平、立、横焊缝使用台湾广泰生产的KFX-712C，仰脸焊缝采用手工电弧焊，焊材采用四川自贡产的大西洋J427焊条。KFX-712C是以纯CO2作为保护气体的钛型微合金的全位置药芯焊丝，该焊丝用于低碳钢及低合金的焊接，主要应用于造船、桥梁、建筑、机械、车辆、石油化工、压力容器等金属结构的焊接。焊接时焊丝成型美观，电弧柔和稳定，飞溅少，脱渣性好，焊接熔敷率高，烟雾少。具有出色的冲击韧性和优良的综合性能（见表5）： KFX-712C熔敷金属化学成分及机械性能：表5 条。该焊条为低氢钠型药皮焊条，具有良好的塑性、冲击韧性和抗裂性能，并具有良好的工艺性能，但药皮易吸水，对工种要求严，焊接前必须清洁焊件焊接区并将焊条按规定烘焙干燥。 J427焊条熔敷金属化学成分及机械性能：表6 4.焊接工艺评定 4.1球罐焊接前应按国家现行标准《钢制压力容器焊接工艺评定》JB4708-2000和设计图纸的要求进行焊接工艺评定，并做-19℃低温冲击试验，以确定合适
论文题目：大型储罐的焊接质量控制 姓名： 学号： 专业：焊接技术及自动化 班级： 指导老师：
摘要 随着石油工业的发展，储罐的大型化已经逐渐成为一种趋势，大型储罐越来越多的运用于原油，成品油，天然气等的运输工程。焊接是储罐建造的主要程序，对储罐的施工质量具有决定性的意义。本文主要介绍了储罐的结构和特点，我国大型储罐的发展现状和趋势，大型储罐的焊接方法，储罐焊接过程中容易产生的缺陷，及储罐的焊接质量控制：焊接过程中控制和焊后控制的一般方法，大致列出了大型储罐焊接必须要掌握的一般方法和步骤。 关键词：大型储罐；焊接；质量控制
目录 第一章概论 (2) 1.1 储罐的发展概况 (2) 1.2 储罐大型化发展概况 (2) 1.3 储罐大型化优缺点分析 (2) 1.4 我国储罐焊接技术发展现状 (4) 第二章储罐常用焊接方法及工艺 (5) 2.1 储罐常用的焊接顺序 (5) 2.1.1 拱顶储罐的焊接顺序 (5) 2.1.2 浮顶储罐的焊接顺序 (6) 2.2 常用的储罐焊接方法 (8) 2.2.1 储罐的焊条电弧焊 (8) 2.2.2 储罐的埋弧自动焊 (8) 2.2.3 浮顶储罐的气电立焊 (8) 2.2.4 储罐的CO2半自动焊 (10) 2.2.5 拱顶储罐的CO2气体保护自动焊 (10) 2.2.6 药芯焊丝MAG气体保护焊 (12) 2.2.7 储罐建造的其他焊接技术 (12) 第三章大型储罐的焊接常见缺陷及质量控制 (13) 3.1 大型储罐的焊接缺陷及原因 (13) 3.1.1 横焊缝常见的缺陷 (13) 3.1.2 立焊缝常见缺陷 (14) 3.2 储罐的焊接质量控制 (15) 3.2.1 焊接质量预控 (15) 3.2.2 焊接过程控制 (16) 3.2.3 焊后控制 (19) 小结 .............................................................................................................. 错误！未定义书签。致谢 . (21) 参考文献 (22)
焊接质量控制要点集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]
第一章焊接质量控制 教学目标： 一、了解焊前和焊接过程中的常规质量控制项目及其要求； 二、熟悉并掌握各种焊接方法中的焊缝外观质量检验项目及相关标准； 三、了解致密性试验方法的种类和适用条件。 一、任务导入： 随着现代焊接技术的迅猛发展、焊接生产水平的不断提高和国际焊接制品贸易的日益扩大，为了保证焊接产品的质量，有效地利用资源，保护用户的利益，焊接产品的质量管理逐步走上了规范化、标准化的道路。1987年3月，国际标准化组织(ISO)正式发布了ISO9000～9004关于质量管理和质量保证的标准系列。1994年和2000年，国际标准化组织两次修订ISO9000族标准，使之更为简化、重点更加突出，更加科学、普适，并将质量保证体系提高到质量管理体系的水平。我国相应于2000年发布了等效采用该国际标准系列的GB/T19000：2000《质量管理体系》标准系列。 众所周知，焊接结构(件)在现代科学技术和生产中得到了广泛应用。随着锅炉、压力容器、化工机械、海洋构造物、航空钪天器和原子能工程等向髙参数及大型化-方向发展，工作条件日益苛刻、复杂。显然，这些焊椟结构(件)必须是髙质量的，否则，运行中出现事故必将^成惨重的损失。诚然，迅速发展的现代焊接技术，已能在很大程度上保证其产品质量，但由于焊接接头为一性能不均匀体，应力分布又复杂，制造过程中亦作不到绝对的不产生焊接缺陷，更不能排除产品在役运行中出现新的缺陷。因而为获得可靠的焊接结构(件)还必须走第二条途径，即采用和发展合理而先进的焊接检验技术。 现代质量管理认为，为使产品达到所要求的各项质量指标，应从生产的每一道工序抓起，通过控制和调整影响工序质量的因素来保证。而工序质量又要通过工作质量，采取各种管理手段来实现。因此，在质量管理工作中，要以工作质量来保证工序质量，用工序质量来保证产品质量。 可见为实现质量目标，就必须在管理体制上建立一套有效的、便于操作的质量管理体系。并且将这套体系应用于产品的整个制造过程中。 二、相关知识 知识点一：焊接工序质量的影响因素及对策 工序质量是指在生产过程中加工工序对产品质量的保证程度。换句话说，产品质量是以工序质量为基础的，必须具有优良的工序加工质量才能生产出优良的产品。产品的质量不仅仅是在完成全部加工装配工作之后，通过由专职检验人员测定若干技术参数，并获得用户认可就算达到了
第一卷球罐焊接工艺 第1章焊前准备： 第1节16MnR钢的焊接性分析 16MnR钢属低合金钢，供货状态为正火，Pcm>0.25%，具有一定的冷裂倾向，根据16MnR的焊接CCT图可以看出，不产生马氏体的临界冷却时间tp′=26s，根据板厚34mm 16MnR钢的线能量范围12～50kJ/cm，结合CO2气体保护电弧焊t8/5冷却时间线算图，初步确定预热温度范围为80～150℃时，t8/5> tp′。 第2节焊接工艺评定 根据GB4708-92《钢制压力容器焊接工艺评定》的要求，分别对平 仰焊、立焊和横焊三种位置进行评定。 评定项目如下： 射线检验、拉伸试验、弯曲试验、冲击试验（-12℃）。 焊接工艺评定报告编号为Q-40 （平仰焊） Q-41 （立焊） Q-42 （横焊） 第3节焊工的培训与考核 从事球罐焊接的焊工，必须经过严格的培训与考核，并取得劳动部门颁发的锅炉压力容器焊工考试合格证书（证书应在有效期内），施焊的钢材种类、焊接方法和焊接位置均与焊工本人考试合格的项目相符。 第4节施工现场准备 为了保证自动焊焊接工艺的正常进行,确保自动焊焊接质量,在施工现场必须采取以下措施: 1.焊接设备及附件的检查施焊前,应仔细检查焊接电源、送丝机构是否完好，CO2气体压力是否符合规定，气体预热器、气压表、气流表是否正常，输气软管、焊接电缆有无破损泄漏，控制电缆接头是否接触良好。一旦发现问题应及时
修复后再进行焊接，不得带故障运行。 2.焊接电源摆放 焊接电源应放在通风、干燥、洁净的环境中，三台焊接电源配备一个焊机房。焊接电源的供电应单独配给，不得与其它载荷并网合用，防止电压波动和偏相而影响焊接质量。为提高对焊接参数控制的准确性，减少电流损失和电压降，焊接电源应尽量靠近球罐。 3. 对球罐脚手架搭设的要求 脚手架的搭设应考虑送丝机的放置、焊工焊接时的摆动及预热器的架设方便，为使焊工上下操作方便脚手架每层间距为1.7m左右，脚手架立杆距离纵缝焊道左侧不小于800mm宽，距离纵缝焊道右侧不小于250mm宽，脚手架横杆应在环焊缝下侧500mm左右，脚手架内侧横、立杆应距离焊缝300mm以上。脚手架应牢固、安全、可靠。 4. 防风措施 为减少自然气候因素对焊接过程的影响，必须在球罐周围利用脚手架搭上防风蓬布（为防火安全，所有蓬布一律用阻燃蓬布），以防止空气流动破坏保护气体对熔池的保护作用，防风蓬布应搭设严实。 5. 球罐本体焊缝组对、点固焊 焊接质量的好坏，不仅取决于焊接设备及焊工本人，上一道工序的质量好坏，直接影响着焊接质量，制约着焊接施工的工期，实践证明，坡口表面打磨的质量、组对间隙及点固焊都影响着焊接质量，尤其是组对间隙和点固焊的质量好坏是产生气孔、夹渣、裂纹等缺陷的问题所在。 5.1 对坡口的要求 A.焊接坡口应保持平整，不得有裂纹、分层、夹渣等缺陷，尺寸应符合图样规定。 B.坡口表面及两侧各20mm应将水、铁锈、油污、积渣和其它有害杂质清理干净，露出金属光泽。 5.2 组对间隙应严格控制在1～4mm范围内，错边量≤3mm。5.3 点固焊 ①纵缝点固焊 为防止球罐焊缝在施焊过程中发生较大的错边和变形及在预后热时,由于温度变化的影响产生裂纹,需采用组对卡具和坡口内点固焊相结合的方法。 具体步骤如下： A.用组对卡具调节焊缝间隙至1～4mm，错边量≤3mm。 B.在焊缝内侧坡口（小坡口）内进行点固焊，点固焊缝长度为150～200mm，厚≥11mm（以焊缝内侧坡口填平为准，但不能超出坡口外），点固焊焊道间距为3 00mm。 C.每条焊缝点固焊完毕后，剩下中间两个卡具，其余全部拆除。纵缝内侧坡口点固焊接按下列方案进行： A.点固焊接采用手工电弧焊，焊接电源为直流弧焊机，焊条采用J507，规格Ф3.2，Ф4.0，焊条使用必须按压力容器焊接材料规定条款执行。 B.焊前必须清理坡口，用磨光机除去施焊处锈污。 C.点焊顺序为先点固焊缝两端，然后点固中间，再向两头逐个对称加密。 D.点固焊前，点焊处需进行预热，预热温度应达到100～200℃。 E.点固焊由两组人员以球罐中心轴线对称同时施焊，并按同方向旋转进行。
吉林众鑫化工集团有限公司12万吨/年生物法环氧乙烷装置和动力厂及配套公用工程 乙醇储罐焊接施工方案 1、编制说明 1.1 为了保证储罐焊接工程质量，满足设计和生产对工艺的要求，特编制本方案。 1.2 本方案作为施焊过程中必须遵守的焊接技术文件和合格焊接工艺评定一起作为编制焊接工艺卡的依据。 1.3本方案经监理审查通过后，即可用于指导储罐制作的焊接工作，其所规定的内容与其它方案不符时，一律以本方案为准。各有关人员要严格依照执行，加强工艺纪律，以确保储罐焊接质量和进度。 1.3在储罐安装焊接过程中，将以焊接工艺卡的形式对本方案进行进一步细化，并下发作业班组进行技术交底，用于具体地指导具体部位的焊接施工。 1.4本方案在实施过程中若有设计修改或不合适之处，也将以焊接工艺卡的形式对之进行修改，补充完善，并下发指导施焊。 2、工程概况 2.1本工程为吉林众鑫化工集团有限公司12万吨/年生物法环氧乙烷装置和动力厂及配套公用工程项目。制作安装乙醇储罐2台，外形尺寸为φ21000×18375*14/6，重量为139.47吨、材质为Q245R/Q235B。 2.2设计参数一览表
材质：Q245R/Q235B 3、编制依据 3.1. 设计院设计蓝图。 3.2 相关规范 《立式圆筒形钢制焊接油罐设计规范》GB50341-2003 《立式圆筒形钢制焊接储罐施工及验收规范》GB50128-2005 《压力容器焊接规程》JB/T47019-2011 《承压设备无损检测》JB/T4730-2005 《焊接工艺评定规程》 DL/T 868-2004 3.3企业工艺标准的名称及编号： 《施工技术方案管理规定》 Q/JH223.22101.02-2013 《施工技术通用管理标准》 Q/JH222·21100.01-2013 《施工质量通用管理标准》 Q/JH223·21500.01-2013 《质量、环境、职业安全健康综合管理手册》 Q/JH223·20001.2007 《安全生产责任管理规定》 Q/JH223·21801.01 4、施工方法 4.1施工顺序
1000m3球罐的焊接结构和工艺设计毕业论文
摘要 本次设计以《GB12337-2010钢制球形储罐》和《GB150-2011钢制压力容器》为设计依据，综合国内外现有的制造技术设计了3000m3液氨储罐。在以安全为原则的基础上综合考虑产品质量、施工建造可行性、国内现有的建造技术等方面的因素，设计出公称直径为18000mm、壁厚为44mm的大型球罐。本设计在选材方面考虑了多种材料的特性，最后确定Q345R为本球罐的材料。同样，本设计在球罐选型及支撑方式的选择上也应用多种形式作比较最终确定混合式结构、可调式拉杆支撑最合理。最后进行强度及稳定性校核，校核结果显示本设计的结构既安全又经济。 本文通过对球罐的材质的焊接性分析，确定焊接材料和焊接方法。根据每条焊缝有不同的特点，制定了各条焊缝的具体焊接顺序和坡口形式，并选择了焊接工艺参数。 球罐组装、焊接之后，需要进行焊后处理，包括无损检测，焊后热处理，以及耐压试验等，本文也都进行了简要的分析和说明，并介绍了相应的处理方法和注意事项。 关键词：球罐；安全；经济；焊接
