文化厅集资住宅2#、3#楼及地面辐射采暖工程
施
工
方
案
编制日期：2015年6月16日
目录
第一部分工程概况
1、编制依据与说明
2、工程概况
第二部分施工组织设计
1、施工准备与组织机构
2、安装施工
第三部分施工管理
1、质量保证措施
2、成品保护措施
3、中间验收与竣工验收
4、技术管理措施
5、安全消防措施
6、环保、文明施工
7、标识、包装、运输及储存
一编制依据与说明
依据施工图纸及《辐射供暖供冷技术规程》（JGJ142-2012），《建筑给水排水及采暖工程施工质量验收规》（GB50242-2002），针对工程的实际情况编制施工方案，合理安排施工，确保工程的质量及进度。
二工程概况
本工程为维吾尔自治区文化厅文化大院职工集资住宅楼2#楼及3#楼。1～30层住宅为地面辐射采暖系统安装。
三施工准备工作
1、提供低温地板采暖施工所要求的作业面，具体容如下：
1.1、地面防水工程施工完毕并已通过验收。
1.2、室低温地板采暖地面（找平层）的平整度要求正负误差在10mm 以，完成施工垃圾清扫。
1.3、提供或满足地面采暖施工的标高要求的工作面。
2、劳动力安排
施工人员：12人
四、施工方法
（一）、施工工艺流程图（如下）：
楼面基层清理→分、集水器安装就位→铺设聚苯乙烯泡沫塑料板→铺真空镀铝聚酯薄膜（铝箔）→加热盘管安装→铺设铁丝网→试压→加热盘管验收→封闭现场进行成品保护→回填混凝土填充层→养护（二）、安装施工方法：
1、施工前配合监理、总包单位进行室找平层的检查工作，如现场不具备施工条件（如存在地面平整度不够、地面标高不符合要求、地面杂物堆放等情况）或具备条件的工作面量无法满足地板采暖工程进度计划，在此情况下不应进行地板采暖施工。
2、采暖工程施工时将分、集水器以水平方向按图纸尺寸要求固定于墙壁上。
3、与前一项同时进行的是铺设20厚挤塑聚苯板，其具体要求如下：
3.1、将厚度×高度=20mm×60mm(由甲方确定)的苯板条沿室墙体周边安装；卫生间及室不做导热地盘管部分不做边界保温带。
3.2、铺设20mm厚苯板要求做到平整、搭接严密；卫生间及厨房根据图纸要求及现场实际情况，预留卫生洁具及厨房案台位置。
4、按施工图放线定位，应符合图纸要求，要求地暖管距墙尺寸不得小于100mm，即将沿墙地暖管定位于距墙≤100mm，放线时在满足房间地暖管间距原则的基础上根据现场实际情况予以合理调整。
5、按图纸要求铺设地暖管：地暖管弯曲半径不应小于管径的8倍；在铺设中直管段每隔600mm设塑料扎带；弯曲管段沿走向距离不大于350mm设塑料扎带；铺设S形地暖管时在弯曲部位应设两处塑料扎带，如有翘起现象，需用水泥钉固定或重物压平，在卫生间及厨房不得用水泥钉固定管材，以防破坏防水层。
6、地暖管与分、集水器连接前应测量好连接尺寸，用专用管剪断口，管口断面应垂直于管轴线，断口处应对残渣、毛刺进行修整清理，分、集水器与地暖管接口为卡箍式自锁紧连接，将管头插入后拧紧锁母。
7、全部安装完毕后，进行一次压力试验：在进水口连接临时水源，打开进水球阀、排水球阀，注水、排气至出水口无气泡后，存水打压，用手动试压泵缓慢加压，升压时间不少于15分钟，达到试验压力1.2Mpa，停止加压，稳压1小时不漏水，并在其后补至0.6Mpa，10
分钟压力降不大于0.05Mpa为合格。此项工作需经自检合格后，方可进行下一道工序施工。此间需及时作好试压记录并经监理验收签字。
8、在一次压力试验合格后，在保持0.6Mpa压力的情况下，填充混凝土，并在其后48小时混凝土养护期采暖系统保持该压力。在混凝土填充过程中避免损伤地暖管外壁及破坏地暖管的排列。
9、待混凝土填充层养护期满后，需进行二次交工阶段打压，该程序具体步骤按第一次压力试验程序执行，并办理好交工报验手续。二、施工进度计划
（一）、施工进度计划依据：
1、依据我公司的施工经验制定。
2、依据甲方、总包单位按施工组织设计要求所提供的低温地热采暖施工条件定制。
3、除未可预见的工地停电、停水、其他工种对我方施工材料成品造成损坏而影响进度的情况和其它不合理因素及不可抗力因素以外，本进度计划对于其它正常的不可预见因素已做了相应的考虑。
4、严格按工程合同履行施工进度计划。
（二）、低温地板采暖施工进度计划：
1、将施工人员分为5个施工小组，每组4人，有施工队长统一指挥，要求每组每日完成不低于200平米的任务量，并以此作为施工定额考核依据。
2、该工程的施工面积约平方米，根据每个工作日所下的施工任务指标平方米计算，在不出现质量事故的情况下，我方用个工作日可完成地敷热的安装，若工程进度有特别要求，我们可随时增减施工人数。
第三部分工程管理
第一部分质量保证措施
一、建立行之有效的施工质量保证体系
甲方
监理
作业班组
项目经理
施工管理技术、质量管理
现场暖卫、土建专业技术负责工程师
施工管理技术、质量管理
现场作业质量检查员

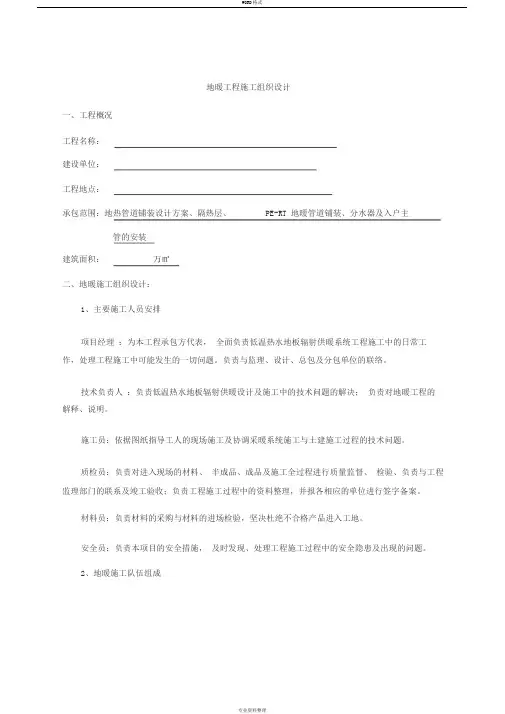

大连天成依云伴山 地暖工程施工组织设计 编制： 审核： 批准： 编制单位：通州建总集团有限公司 编制日期：2015年月日 住宅地暖施工组织设计 第一章编制依据明
（一）编制依据 1、瓦房店依云伴山小区低温热水地辐射采暖项目建筑平面图和管路系统图 2、瓦房店依云伴山小区低温低温热水地辐射采暖项目招标文件 3、行业标准《地面辐射供暖技术规程》JGJ142-2012 4、国家标准《建筑给排水采暖施工质量验收规范》GB50242-2002 5、国家标准《采暖通风及空气调节设计规范》GB50019-2003 6、国家标准《冷热水用耐热聚乙烯（PERT）管道系统》CJ/T175-2002 7、国家标准《冷热水用耐热聚乙烯（PEx）管道系统》CJ/T175-2002 8、国家标准《冷热水用耐热聚乙烯（PPR）管道系统》GB/T18742 9、根据甲方、土建总包单位所提供的应具备地板采暖施工条件的情况 10、根据与甲方或土建总包单位工程商洽文件。 （二）编制说明 1、在全面施工前的准备阶段，经现场实地考察后，需要与甲方监理单位协商并签署与本工程相关的工程洽商文件。 2、为确保施工进度，在经监理验收合格，土建已提供相应具备低温地板采暖施工条件下。 第二章工程概况及施工要求 （一）工程概况 本工程位于瓦房店市西外环路天缘酒店南侧，西临西外环路、北街北环路。本工程场外有道路连通，施工场内基本为各栋号及地下车库，场内只能安排现场办公及仓库、加工车间、材料堆放场地。生活区临时设施布置统筹安排在二期工程的空旷场地内。 本工程由三栋16层和三栋33层及两栋2层框架商铺、地下2层地下车库组成。具体建筑面积见表。总建筑面积为108000平方米，其中地上77000平方米，地下3100平方米。结构形式16层、33层为框剪结构，2层商铺为框架结构。 瓦房店依云伴山小区楼项目低温地板热水辐射采暖工程建筑面积约84000平方米。 （二）工程特点 工程采用室内铺设挤塑聚苯保温泡沫板工艺，地热管采用：中财、金德、伟星品牌，分水器采用与管材同一品牌分水器，施工过程中对有可能发生的交叉作业，要求与相关专业共同协商，确定合理的配合方案。地板辐射采暖工程要求同有关单位紧密配合，加强合作，以确保工程质量和进度。 （三）绝热层厚度
目录 1. 工程概况 (2) 1.1. 工程情况 (2) 1.2. 施工范围 (2) 2. 编制依据 (2) 3. 施工计划 (3) 3.1. 工程量统计 (3) 3.2. 施工计划 (4) 4. 材料计划 (4) 4.1. 材料下单 (4) 4.2. 材料采购 (4) 4.3. 材料验收 (4) 5. 施工工艺技术 (5) 5.1. 基层清理 (5) 5.2. 保温层的铺设 (5) 5.3. 分集水器的安装 (5) 5.4. 低温管的铺设（盘管） (5) 5.5. 打压测试 (6) 5.6. 细石混凝土填充层施工 (6) 5.7. 调试 (7) 6. 通病的防范 (7) 7. 安全文明施工 (8) 7.1. 安全消防措施 (8) 7.2. 环保、文明施工措施 (8) 7.3. 成品保护措施 (9)
1. 工程概况 1.1. 工程情况 项目名称：*********室内及公共部分装饰工程； 项目地址：*********； 建设单位：***市**区***路街道办事处***村委会****村民组； 总包单位：************************； 合同价款：****万元； 计划工期：170天； 计划开工时间：2016年3月1日； 计划竣工时间：2016年9月30 日； 1.2. 施工范围 本次工程分两个标段。 一标段：**座**层室内； 其中： （1）4层C轴以南B4-14/B4-14/B4-13/B4-12/B4-11/B1-B2-1/; （2）5层B2、B2-1、B1；4-11层B3、B5、B6; （3）5层电梯厅及局部走道； 以上三条不在本次施工范围内。 二标段：C座室内4-12层室内。 2. 编制依据 1、国家现行的有关规范、法规及行业标准； 2、应采用的主要涉及、施工、检验、评定标准： （1）《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002; （2）《建设工程监理规范》GB/T 50319-2013; （3）《建筑工程施工质量验收统一标准》GB 50300-2013; （4）《地面辐射供暖技术规程》JGJ142-2004； （4）*********装饰施工图纸； （5）*********招标文件；

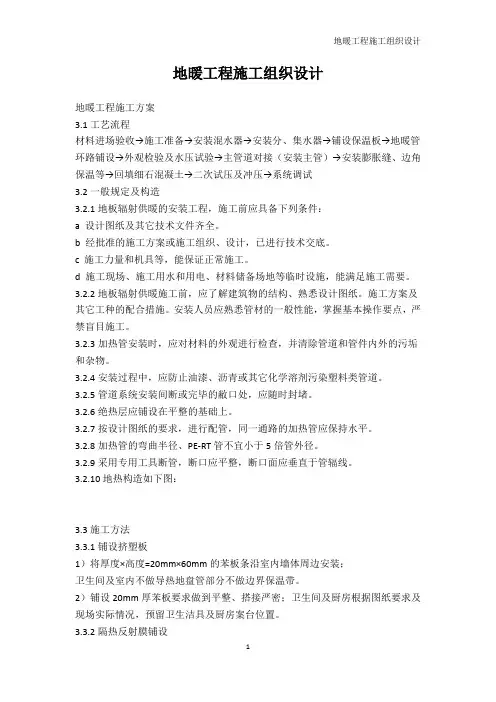

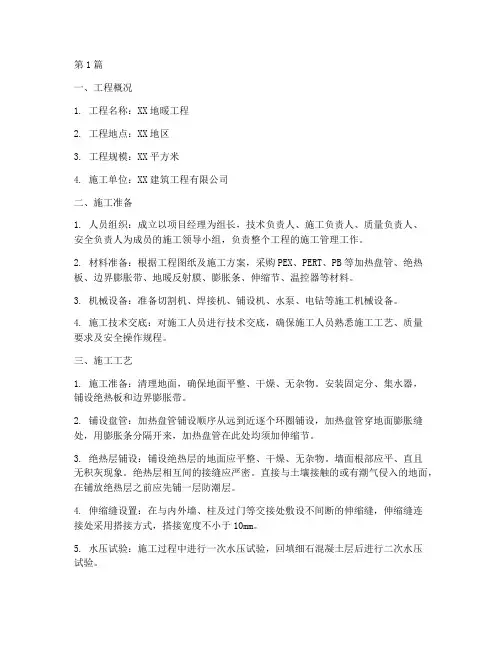

地暖工程施工方案 3.1工艺流程 材料进场验收→施工准备→安装混水器→安装分、集水器→铺设保温板→地暖管环路铺设→外观检验及水压试验→主管道对接（安装主管）→安装膨胀缝、边角保温等→回填细石混凝土→二次试压及冲压→系统调试 3.2一般规定及构造 3.2.1地板辐射供暖的安装工程，施工前应具备下列条件： a 设计图纸及其它技术文件齐全。 b 经批准的施工方案或施工组织、设计，已进行技术交底。 c 施工力量和机具等，能保证正常施工。 d 施工现场、施工用水和用电、材料储备场地等临时设施，能满足施工需要。 3.2.2地板辐射供暖施工前，应了解建筑物的结构、熟悉设计图纸。施工方案及其它工种的配合措施。安装人员应熟悉管材的一般性能，掌握基本操作要点，严禁盲目施工。 3.2.3加热管安装时，应对材料的外观进行检查，并清除管道和管件内外的污垢和杂物。 3.2.4安装过程中，应防止油漆、沥青或其它化学溶剂污染塑料类管道。 3.2.5管道系统安装间断或完毕的敝口处，应随时封堵。 3.2.6绝热层应铺设在平整的基础上。 3.2.7按设计图纸的要求，进行配管，同一通路的加热管应保持水平。 3.2.8加热管的弯曲半径、PE-RT管不宜小于5倍管外径。
