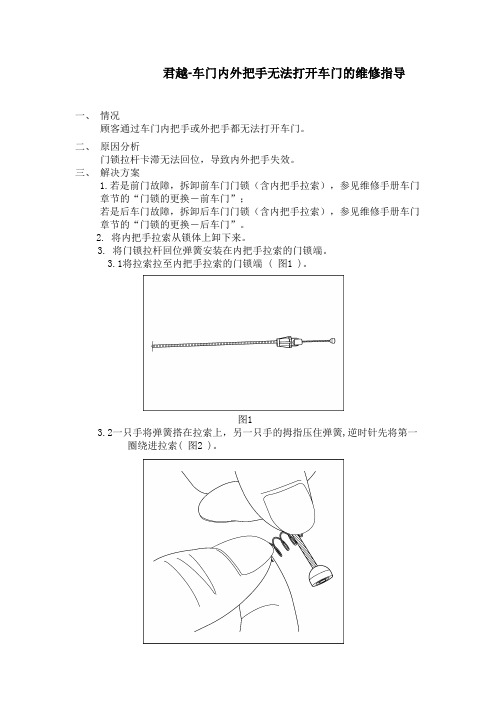

君越-车门内外把手无法打开车门的维修指导
一、情况
顾客通过车门内把手或外把手都无法打开车门。
二、原因分析
门锁拉杆卡滞无法回位，导致内外把手失效。
三、解决方案
1.若是前门故障，拆卸前车门门锁（含内把手拉索），参见维修手册车门
章节的“门锁的更换－前车门”；
若是后车门故障，拆卸后车门门锁（含内把手拉索），参见维修手册车门章节的“门锁的更换－后车门”。
2. 将内把手拉索从锁体上卸下来。
3. 将门锁拉杆回位弹簧安装在内把手拉索的门锁端。
3.1将拉索拉至内把手拉索的门锁端 ( 图1 )。
图1
3.2一只手将弹簧搭在拉索上，另一只手的拇指压住弹簧,逆时针先将第一
圈绕进拉索( 图2 )。
图2
3.3确认第一圈绕进拉索后，再将弹簧按顺时针完全绕进拉索，当绕至最后两圈时，用一只手抵住弹簧已绕入的端，另一只手将最后两圈绕进去。
注意事项：确认装配好的拉索弹簧端面与拉杆端面平行,无卡入解锁拉杆槽部的现象。弹簧完全绕进拉索后，来回拉动拉索,确认弹簧压缩顺畅无卡滞。
4. 将装好弹簧的拉索重新装到锁体上( 图3 )。
图3
5. 来回拉动拉索,确认门锁开启正常并顺畅无异响。
6. 若是前门故障，安装装好弹簧的前车门门锁（含内把手拉索），参见维修手册车门章节的“门锁的更换－前车门”；
若是后车门故障，安装装好弹簧的后车门门锁（含内把手拉索），参见维修手册车门章节的“门锁的更换－后车门”。
