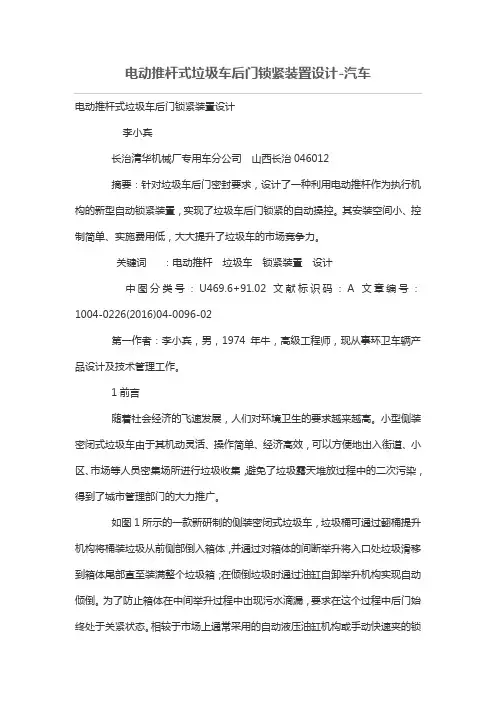

电动推杆式垃圾车后门锁紧装置设计
作者：李小宾
来源：《专用汽车》2016年第04期
摘要：针对垃圾车后门密封要求，设计了一种利用电动推杆作为执行机构的新型自动锁紧装置，实现了垃圾车后门锁紧的自动操控。其安装空间小、控制简单、实施费用低，大大提升了垃圾车的市场竞争力。
关键词：电动推杆垃圾车锁紧装置设计
中图分类号：U469.6+91.02 文献标识码：A 文章编号：1004-0226（2016）04-0096-02
1 前言
随着社会经济的飞速发展，人们对环境卫生的要求越来越高。小型侧装密闭式垃圾车由于其机动灵活、操作简单、经济高效，可以方便地出入街道、小区、市场等人员密集场所进行垃圾收集，避免了垃圾露天堆放过程中的二次污染，得到了城市管理部门的大力推广。
如图1所示的一款新研制的侧装密闭式垃圾车，垃圾桶可通过翻桶提升机构将桶装垃圾从前侧部倒入箱体，并通过对箱体的间断举升将入口处垃圾滑移到箱体尾部直至装满整个垃圾箱；在倾倒垃圾时通过油缸自卸举升机构实现自动倾倒。为了防止箱体在中间举升过程中出现污水滴漏，要求在这个过程中后门始终处于关紧状态。相较于市场上通常采用的自动液压油缸机构或手动快速夹的锁紧方式，本文介绍了一种电动推杆作为执行元件的后门锁紧装置（已获得实用新型专利），可以较为经济方便地实现箱体后门的自动锁紧。与自动液压油缸机构的油缸自动锁紧存在安装空间大、费用高、控制复杂等问题，以及手动快速夹锁紧存在着自动化低、操作环境差的弊端相比，电动推杆式锁紧装置具有明显优势，可极大提升垃圾车的市场竞争力。
2 锁紧装置设计要求
这款小型侧装密闭式垃圾车选用某品牌2吨级轻型货车底盘，整体功能由垃圾桶自动提升、翻转装料，垃圾箱举升自卸倒料，后门自动锁紧开启三个动作组成。由于该底盘变速器无取力器输出口，总体设计时装料及倒料动作由液压动力单元提供动力带动相应的油缸执行；为避免垃圾液滴漏造成的二次污染，车箱后门周圈需镶有弹性橡胶密封条。
受底盘安装空间及控制、成本等多方面限制，后门锁紧装置总体设计上不再采用传统的液压油缸方式；并且要求锁紧装置具有必须的锁紧力，能实现对密封条有一定的压缩量，不会造成污水滴漏；以保证在装载垃圾过程中，中间装载举升垃圾后移时后门不会自行开锁；整个装置要求尽量轻便，满足自动启闭要求。
东风天锦后装压缩垃圾车结构图示和技术参数东风天锦后装压缩垃圾车可以算是一款大型的垃圾车，载重可达10吨，处于垃圾运转的中间转运环节。它的内部结构是怎么的呢，它平时又是怎样工作的呢？我们一起来了解下东风天锦压缩式垃圾车结构和技术参数。 东风天锦压缩垃圾车底盘配置：本车采用东风公司原装底盘，轴距3800MM，采用康明斯180马力发动机，带动力转向，轮胎900-20，原厂空调，气刹。上装改装配置：专用部分由垃圾厢、推板、污水箱、填装器、刮板、推铲多路换向阀、液压系统、挂桶（翻斗）装置等组成。 主要结构：
从结构示意图，我们可以很清楚的看到垃圾车的内部构造。下面的两张操作图片更能明确的显示出垃圾桶是怎样和垃圾车对接的。
东风天锦压缩垃圾车突出特点: 全密封型，压缩过程中的污水直接进入污水厢，彻底解决垃圾运输过程中的二次污染，关键部件选用进口部件。 压缩比高、装载量大：最大破碎压力达12吨，装载量相当于同吨级排非压缩垃圾的两倍半。 作业自动化：采用进口电脑控制系统，全部填装排卸作业中需司机一人操作，不仅减轻环卫工人的劳动强度，而且大大改善了工作环境。 经济性好：专用设备工作时，电脑控制系统自动控制油门。 双保险系统：作业系统具有电脑控制和手动操纵双重功能，大大地保障和提高车辆的使用率。 翻转机构：可选装配置带垃圾筒（或斗）的翻转机构。可配套使用全国通用铁制挂桶或塑料挂桶。 更多车型信息请访问：https://https://www.doczj.com/doc/0914983655.html,/index.html出师表 两汉：诸葛亮
先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。然侍卫之臣不懈于内，忠志之士忘身于外者，盖追先帝之殊遇，欲报之于陛下也。诚宜开张圣听，以光先帝遗德，恢弘志士之气，不宜妄自菲薄，引喻失义，以塞忠谏之路也。 宫中府中，俱为一体；陟罚臧否，不宜异同。若有作奸犯科及为忠善者，宜付有司论其刑赏，以昭陛下平明之理；不宜偏私，使内外异法也。 侍中、侍郎郭攸之、费祎、董允等，此皆良实，志虑忠纯，是以先帝简拔以遗陛下：愚以为宫中之事，事无大小，悉以咨之，然后施行，必能裨补阙漏，有所广益。 将军向宠，性行淑均，晓畅军事，试用于昔日，先帝称之曰“能”，是以众议举宠为督：愚以为营中之事，悉以咨之，必能使行阵和睦，优劣得所。 亲贤臣，远小人，此先汉所以兴隆也；亲小人，远贤臣，此后汉所以倾颓也。先帝在时，每与臣论此事，未尝不叹息痛恨于桓、灵也。侍中、尚书、长史、参军，此悉贞良死节之臣，愿陛下亲之、信之，则汉室之隆，可计日而待也。 臣本布衣，躬耕于南阳，苟全性命于乱世，不求闻达于诸侯。先帝不以臣卑鄙，猥自枉屈，三顾臣于草庐之中，咨臣以当世之事，由是感激，遂许先帝以驱驰。后值倾覆，受任于败军之际，奉命于危难之间，尔来二十有一年矣。 先帝知臣谨慎，故临崩寄臣以大事也。受命以来，夙夜忧叹，恐托付不效，以伤先帝之明；故五月渡泸，深入不毛。今南方已定，兵甲已足，当奖率三军，北定中原，庶竭驽钝，攘除奸凶，兴复汉室，还于旧都。此臣所以报先帝而忠陛下之职分也。至于斟酌损益，进尽忠言，则攸之、祎、允之任也。 愿陛下托臣以讨贼兴复之效，不效，则治臣之罪，以告先帝之灵。若无兴德之言，则责攸之、祎、允等之慢，以彰其咎；陛下亦宜自谋，以咨诹善道，察纳雅言，深追先帝遗诏。臣不胜受恩感激。 今当远离，临表涕零，不知所言。
压缩式垃圾车液压系统设计 1 绪论 1.1 压缩式垃圾车的背景介绍及研究意义 我国早期城市收集街道、物业小区等地方的垃圾主要是靠人工手推车和普通垃圾运输车。此种垃圾运输方式存在一定弊端：一是手推车等落后的运输方式工作效率低又与现代化城市极不相称,二是在运输过程中易产生二次污染。因此，这种垃圾收运方式已经落后。 早在20世纪80年代中期，我国在引进国外技术基础上开发出后装压缩式垃圾车。由于这种垃圾车较其他运输车辆具有垃圾压缩比高、装载量大、密闭运输、消除了垃圾运输过程中的二次污染等优势，而得到快速发展，市场不断扩大，种类和型号逐渐丰富，成为现代城市垃圾收集、清运的重要的专业化运输与作业车辆。 压缩式垃圾车由密封式垃圾厢、液压系统和操作系统组成。整车为全密封型，自行压缩、自行倾倒、压缩过程中的污水全部进入污水厢，较为彻底的解决了垃圾运输过程中的二次污染问题，关键部位采用优质的部件，具有压力大、密封性好、操作方便、安全等优点。 按照垃圾装载机构的设置部位，垃圾车可分为前装式、侧装式和后装式；按垃圾装载后的状态，垃圾车又可分为压缩式和非压缩式两种。后装式压缩垃圾车又称为压缩式垃圾车，它是收集、中转清运垃圾，避免二次污染的新型环卫车辆，在国外使用最为广泛。利用后装装置与垃圾桶或垃圾斗对接，一起组合成流动垃圾中转站，实现一车多用、垃圾无污染以及收集清运。有效地防止了收集、运输过程中垃圾的散落、飞扬造成的污染。提高劳动效率，减轻劳动强度，是一种新型理想的环卫专用车。压缩式垃圾车借助机、电、液联合自动控制系统、PLC控制系统及手动操作系统。通过车厢、填装器和推板的专用装置，实现垃圾倒入、压碎或压扁、强力装填，把垃圾挤入车厢并压实以及垃圾推卸的工作过程。压缩式垃圾车垃圾收集方式简便、高效；压缩比高、装载量大；压缩式垃圾车作业自动化；动力性、环保性好；压缩式垃圾车上装制作部分大部分采用冲压成型零部件，重量轻，整车利用效率高；具有自动反复压缩以及蠕动压缩功能；压缩
常用仪器设备使用安全知识 一、切割机安全操作注意事项 1、使用切割机前，操作者应检查砂轮片是否紧固，有无破损，电源开关是否正常等。 2、当切割机各部位经检验正常后，操作者应先进行空载运行几圈，不得有抖动和异常响声，一切正常后方可使用。 3、切割机工作时务必全神贯注，不但要保持头脑清醒，更要理性地操作电动工具。严禁疲惫、酒后或服用药物后使用切割机。 4、切割样品时，应该将产品支撑稳固，再进行切割，以防产品被卷入切割机（特别是在切割管件产品时，决不允许对没有支撑的样品进行切割）。 5、切割时，操作者严禁站在砂轮片正对面，应偏离砂轮片正对面，一般站在砂轮片左边操作，防止锯片碎裂后飞溅造成伤害。 6、若样品卡住切割机锯片，应立即停机进行清理，决不允许在不停机的情况下进行清理。 7、严禁探身越过或绕过切割机，锯片未停止时不得从锯或工件上松开任何一只手或抬起手臂。操作时尽量不带手套。 8、严禁使用已有残缺的砂轮片，切割时防止火星四溅，并远离易燃易报爆品。 9、中途更换切割片或砂轮片时，不要将锁紧螺母过于用力，防止切割片或砂轮片崩裂发生意外。 10、必须稳握切割机手把均匀用力垂直下切，不得进行强力切割操作，不得试图切锯未夹紧的小工件及带棱边严重的型材。 11、出现抖动及其它异常现象应立即停止操作，待动力设备部维修确认好后方可再次使用。 12、使用完毕后及时关闭电源，并做好场地及设备周边的清洁。 二、液压机安全操作注意事项
1、使用前，确保液压机各部件间电源线路连接正确，机身无积水或其他液体，防止设备漏电等。 2、进行液压试验前先检查试验所使用夹具是否能进行正常试验，并戴好防护手套。 3、装夹具过程中，特别是大夹具时，应两个人配合安装，防止手被夹具挤伤、砸伤、压伤等。 4、在液压试验中应防止试验样品碎裂飞溅造成砸伤，特别是在对大规格产品进行液压试验时。 5、试验完成后应立即卸压，并在排除试样中的残余压力后，再卸夹具。卸夹具时，应注意防止夹具挤伤、砸伤、压伤、撞伤。 6、使用小榔头敲击夹具时，应防止锤头滑脱，以防对周围其他人员造成伤害，同时，应注意防止夹具凸起部分造成擦伤（如液压接头）。 7、在利用行车吊运夹具或试样的过程中，人的身体任何部分不能直接处于夹具或行车正下方。移动时要缓慢、多次，其中一人操作控制仪，另一个人在旁扶住试样，防止试样来回晃动。 8、开启高温水箱盖1分钟内严禁进行任何相关操作，待热水蒸汽散去后才能进行下一部操作，防止水蒸气灼伤。 9、产品放进高温水箱时，速度要慢，防止高温水溅出烫伤。 10、高温液压实验完成后，需将产品吊出冷却一段时间后方可拆卸夹具。拆卸时需注意试样内高温水流出烫伤手，特别是D110以上夹具。 11、班组自行修理液压机相关部件时，应关闭电源，防止仪器漏电。 三、烘箱、熔体质量流动速率仪、PPR承插焊机安全操作注意事项 1、使用前应检查仪器运行是否正常，发现问题，应立即停机，并及时通知测试主管或直接请设备动力部技术人员进行检修。 2、操作时应先戴好防护手套，防止高温烫伤。 3、在清洗熔体质量流动速率仪时，应注意对口模的保护，并防止烫伤。
后装压缩式垃圾车开题报告 广东技术师范学院天河学院 本科毕业设计开题报告 题目: 后装压缩式垃圾车的总体设计系别: 机电工程系专业: 车辆工程姓名: 学号: 指导教师: 年月日 - 本科毕业设计开题报告系别机电工程系专业车辆工程班级姓名学号联系方式题目后装压缩式垃圾车的总体设计一、选题背景 随着城市人口的增加，以及人均生活水平的不断提高，城市生活垃圾的成分发生很大的变化，垃圾的密度不断下降，可压缩性增加城市中的垃圾处理工作量变得越来越繁重，传统的城市垃圾收集运输方式耗时耗力，效率低，已经远远不能适应社会发展的需要，于是诞生了后装压缩式垃圾车，且使用范围越来越广泛。 二、课题设计 2.1课题的内容 内容如下: 1.完成开题报告撰写(含文献综述); 2.进行相关外文资料翻译(2000字符以上); 3.根据确定的垃圾装载质量，选择底盘，确定取力装置; 4.完成后装压缩式垃圾车的总体方案设计(含液压原理设计及选型); 5.绘制所有零件图和装配图二维图(折合2张0#图纸); 6.完成设计说明书(不少于50版面)。 主要参数:
【主要技术参数】 产品商标:程力威牌; 公告批次:229 产品名称:CLW5060ZYS3型压缩式垃圾车; 产品号:ZHDC13KK066 总质量 :6495; 额定载质量:1000 整备质量:5365; 外形尺寸:6470,6320×2050×2560 驾驶室准乘人数: 2 接近角/离去角 :19/10; 前悬/后悬 :1032/2138 轴数: 2; 轴距:3300 轴荷: 2825/3670; 最高车速: 90 【底盘技术参数】 底盘型号:EQ1060TJ20D3; 底盘名称: 载货汽车底盘 商标名称:东风牌; 生产企业: 东风汽车股份有限公司 外形尺寸:5820×1940×2080; 轮胎数:6 接近角/离去角:19/15; 轮胎规格:7.00R16 钢板弹簧片数:8/9+5; 前轮距:1506 燃料种类:柴油; 后轮距:1466 排放标准:GB17691-2005国? 发动机型号:YC4F90-30; 排量:2659 发动机生产企业:广西玉柴机器股份有限公司; 功率:66 - 1 - 2.2课题的目的 通过查找资料对市场上的所出售的垃圾车和现实中所运用的垃圾车进行调查，找出社会生活中对垃圾的运输方式中还存在的问题，再根据现有的后装压缩式垃圾车的相关参数和性能对其进行对比分析，通过改进设计出更加比较符合实际的、实

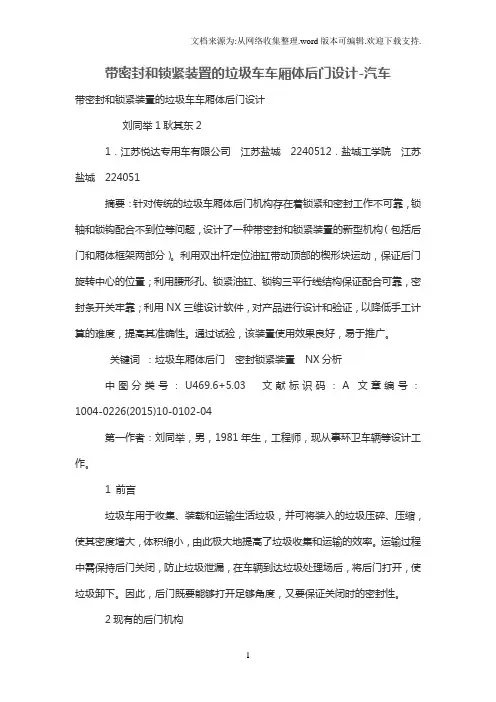

带密封和锁紧装置的垃圾车车厢体后门设计-汽车 带密封和锁紧装置的垃圾车车厢体后门设计 刘同举1耿其东2 1．江苏悦达专用车有限公司江苏盐城 2240512．盐城工学院江苏盐城 224051 摘要：针对传统的垃圾车厢体后门机构存在着锁紧和密封工作不可靠，锁轴和锁钩配合不到位等问题，设计了一种带密封和锁紧装置的新型机构（包括后门和厢体框架两部分）。利用双出杆定位油缸带动顶部的楔形块运动，保证后门旋转中心的位置；利用腰形孔、锁紧油缸、锁钩三平行线结构保证配合可靠，密封条开关牢靠；利用NX三维设计软件，对产品进行设计和验证，以降低手工计算的难度，提高其准确性。通过实验，该装置使用效果良好，易于推广。 关键词：垃圾车厢体后门密封锁紧装置 NX分析 中图分类号：U469.6+5.03 文献标识码：A文章编号：1004-0226(2015)10-0102-04 第一作者：刘同举，男，1981年生，工程师，现从事环卫车辆等设计工作。 1 前言 垃圾车用于收集、装载和运输生活垃圾，并可将装入的垃圾压碎、压缩，使其密度增大，体积缩小，由此极大地提高了垃圾收集和运输的效率。运输过程中需保持后门关闭，防止垃圾泄漏，在车辆到达垃圾处理场后，将后门打开，使垃圾卸下。因此，后门既要能够打开足够角度，又要保证关闭时的密封
