技术分析：电动采光排烟天窗如何实现消防联动 通风排烟天窗是现代化建筑使用率很高的通风设备之一，被广泛地应用于电力、钢铁、冶金、化工、机械、制造、轻工业等工业厂房及大型超市、商场、车站、码头等公共建筑。随着建筑消防要求愈来愈严，电动采光排烟天窗凭借自身独到的优势逐渐成为主流，替代了传统的排烟通风天窗。那么，从技术层面来分析，电动采光排烟天窗是如何来实现消防联动的呢？ 1、剖析电动采光排烟天窗的驱动方式 从电动采光通风天窗的驱动方式来看，主要是电力驱动天窗的启闭系统。一般而言，电动采光天窗主要的开启方式包括传动轴旋转、链式、推杆式等。天窗的操作快捷简单、一键启闭，与工厂和民用建筑的消防系统实现联动。 若发生火灾等意外事故，电动消防排烟天窗会自动开启，迅速排除烟雾，实现通风排烟，满足建筑的消防联动的需求。 2、分析电动采光排烟天窗的供电方式 由于电动采光通风天窗的启动方式是电动，所以，在技术商榷环节中，业主往往会提出这样的问题：我安装了电动采光通风天窗，假如遇到停电的情况，电动通风天窗岂不是无法开启了。我们工厂内又如何保证通风和排烟？ 为了确保业主方的基本利益，不影响厂房内的正常化的生产进度和效率。从电动采光通风天窗的供电方式作为解决问题的切入点，一般而言，电动排烟天窗厂家为广大业主提供了两套解决方案。 （1）UPS备用电源 UPS备用电源是为了防止电动采光排烟天窗在使用过程中突然断电或者是停电而准备的安全设备，从广义上说，备用电源属于移动类电源。即使是遇到各种突发断电情况，电动采光天窗仍然能够正常工作。 （2）太阳能蓄电池 电动通风采光天窗也可以借助于太阳能蓄电池来保持运转，太阳能蓄电池使用寿命长、对环境污染小、能够适应高海拔、高温、极寒等恶劣环境，所以，部分业主都会选用太阳能蓄电池作为电动采光天窗的备用电源设备。
深入分析传统排烟天窗防水方式存在的漏水隐患 本文关键词：麦克威排烟天窗无钉无胶、结构防水电动采光排烟天窗 通风排烟天窗安装于建筑屋面，是屋面系统的关键部分，其防水性能、通风排烟性能、采光性能会明显影响到整个建筑的使用性能。尤其是防水性能更是重中之重。 天窗是否能够防渗水漏水？什么样的天窗能确保滴水不漏？无论是业主方还是总承包方，都是最为关心这个问题的。 因为如果天窗存有漏水隐患、出现漏水问题，将会对业主方后期的生产经营造成较大的影响，严重的甚至会导致停工停产！行业内已出现过多个因天窗漏水问题得不到解决而给业主方造成严重困扰的事件，甚至出现不得不拆除天窗重建的案例。 排烟天窗性能优劣取决于天窗的原料选材及工艺技术，若原材料统一标准，最关键的就是制造工艺、制作技术。尤其重要的是排烟天窗防水方式，分为两种： 1.传统天窗窗扇采用胶状物质（常见为硅胶）来粘接天窗窗扇型材的相关缝隙，在缝隙处堵水从而防止雨水通过缝隙进入室内。 2.麦克威沉淀16年技术经验，研发并推出专利产品——“无钉无胶、结构防水”电动采光排烟天窗，该项技术采用天窗窗扇型材自身的结构将进入型材内部的水排到窗体以外，不再使用胶状物质粘接任何缝隙以堵水。 排烟天窗窗扇型材通常采用具有保温隔热性能的断桥铝合金型材。“断桥铝型材”是由内外铝型材及隔热条组成的一体化型材，如图1-1所示。
图表1-1 断桥铝型材示意图 内侧铝型材接触室内，外侧铝型材接触室外，隔热条将内外铝型材连为一体，并阻断热传导，从而达到规范要求的节能保温隔热性能。 常规的“断桥铝型材”天窗窗扇结构是将采光材料固定在断桥铝型材中，窗扇制作除了要实现断桥铝阻断热传导的同时，又要保证良好的防雨水渗漏性能。 目前国内外天窗厂家的窗扇主要是由四根断桥铝型材组成，矩型窗扇框长度方向和宽度方向型材碰角部位的缝隙（简称“碰角缝隙”）。 暴露于室外并联通到室内外，在有雨水的情况下，雨水必然会通过“碰角缝隙”进入室内，国内外天窗厂家传统的做法是采用硅胶等胶状物质来粘接该“碰角缝隙”内部雨水必经的位置，堵住、粘连住该缝隙，不让雨水通过该位置进入室内。 如果不使用胶状物质来粘接该缝隙，下雨时，雨水将立即通过此“碰角缝隙”进入室内，如图1-2所示。
采光天窗的多种形式 随着现代工艺的发展,窗可以被制成多种形式，采光天窗也有很多 种形式。四川麦克威现为您介绍几种常见的天窗形式，矩形、梯形、 三角形、M形、锯齿形以及横向天窗和平天窗等。 1、矩形天窗 这是一种沿跨间纵向升起局部屋面,在高低屋面的垂直面上开设采 光天窗的方式,这样的采光方式能获得中等照度。当厂房为南北向时, 保证了室内光线均匀。由于窗面垂直,积灰少,并且易于防水。窗扇开 启时,兼做通风构件使用。 2、M形天窗 将矩形天窗的屋盖由两侧向内倾斜而形成,立面上形成形似“M”的 山墙。由于屋盖的倾斜,其内表面可增强光线的反射作用,同时,倾斜的 屋盖可以引导气流,保证了室内通风。但是构造较矩形天窗更为复杂。 3、锯齿形天窗 将厂房屋盖做成锯齿形,窗设于垂直面上（有时也做成稍倾斜面）。这种天窗能利用天棚倾斜面反射光线。此种天窗采光效率较矩形天窗高。窗扇开启时,能兼起通风作用,窗口一般朝北或接近北向。锯齿形 天窗无直射阳光进入室内,室内光线也比较稳定。 4、横向下沉式天窗 如将凸出屋面的上升式天窗局限包孕在屋架范围内,利用屋架杆件 承托天窗扇,部分屋面板置放在屋架下弦杆上,下沉式天窗就形成了。 此种下沉式天窗的排气路线短捷,可开设较大面积的通风口,通风量大。
5、平天窗 它是设置在屋面上的水平或接近水平的采光面,它可以成点、成块、成带布置。最简单的做法是用与屋面板同类型的透光构件代替屋面板（波形瓦、压型钢板等）的有檩方案,也有在无檩方案的大型屋面板中 预留洞口用透光材料（空心玻璃砖加筋）填充的方法。平天窗的采光 效率高构造简单、布置灵活,施工方便、造价也低。
厂房电动采光排烟通风天窗优缺点介绍 厂房屋顶上用的电动采光排烟通风天窗是常用的通风采光排烟设备，其侧重点在采光，兼具通风功能。电动采光排烟通风天窗作为产品存在，必然有其优点和缺点。 一、电动采光排烟通风天窗之四大优点： 1.天窗种类多元化：电动采光排烟通风天窗依据外观和采光通风需求可分为一字型电动采光排烟天窗、三角型电动采光排烟天窗、圆拱型电动采光排烟天窗。 2.天窗控制启闭的方式灵活：有三种方式控制天窗的开启和关闭，普通控制型（可控制天窗成组同时开启和关闭）、智能控制型（控制天窗成组同时开启与关闭，可设置天窗启闭的角度、启闭方式设置、显示天窗启闭状态、故障报警显示、传感器自动控制功能）。 3.型号选择范围大：就09J621-2《电动采光排烟天窗》国标图集而言，一字型电动采光排烟天窗型号就有15种，包括普通控制型的C2T-1015、C2T-1020、C2T-1215、C2T-1220、C2T-1520和智能控制型C2Z-1015、C2Z-1020、C2Z-1215、C2Z-1220、C2Z-1520以及C2W-1015、C2W-1020、C2W-1215、C2W-1220、C2W-1520。圆拱型电动采光排烟天窗侧开式、滑动式、上开式天窗共计27种型号，三角型电动采光排烟天窗15种型号。四川莱奥的电动采光排烟天窗型号也多达11种，如LA2T-1015一字型天窗、LA-1T80三角型顺坡式电动采光排烟天窗、LA-C2020n圆拱侧开型天窗、LA-3T300圆拱型采光排烟天窗。如果厂房对天窗的规格有特殊要求，也可以找电动采光排烟天窗厂家进行定制。 4.采光材料使用的多元化:屋顶安装电动采光排烟天窗的意义在于利用天窗采光材料将室外及窗口的太阳光通过反射引入建筑内部深处，从而达到提升厂房内部整体亮度的目的。采光材料选择的正确与否，直接影响电动采光排烟天窗的采光效果，天窗现在通用的采光材料主要有夹层玻璃、中空安全玻璃、阳光板（聚碳酸酯采光板）、FRP采光板（玻璃纤维聚酯采光板），FRP采光板经济实惠、经久耐用、不易变黄的优点使其成为工业厂房电动采光排烟天窗最常用的采光材料。 二、电动采光排烟天窗之缺点分析： 电动采光排烟天窗适用于平时厂房采光，有需要的时候才开启天窗进行通风，所以其通风效果自然比不上屋顶通风器。 电动采光排烟天窗总的来说优点多于缺点，是汽车、玻璃、电子、机械等行业厂房常用的采光、通风、排烟设备。
导光管与传统采光天窗可比性 一、导光管采光系统优缺点对比 优点：①导光管采光系统是在无需用电的情况下解决室内的照明，节省全天8-10个小时的白天照明用电量。 ②使用寿命25年，那么作为一个前期一次性投入的节能产品，超长的寿命在它在回收期上得到充分的保证。 ③导光管采光技术引用到室内的光线，属于自然光，全光谱。且经过漫射器的散射，光线分布均匀，无眩光，无频闪，光线柔和而不刺眼。 ④隔热、防水，全封闭式。隔离室外热量，隔热系数K值为1.5，东方光以在导光管行业十年之久，防水问题完全无需担心。导光管属于全封闭式，安全系数相对较高。 ⑤导光管的室内照度与室外的照明相对应，折射率为98%，最低折射率为89%（根据管道长度），室内的照度与室外亮度大致相同。一套标准的导光管采 光系统（DS530）在底下车库的照亮面积为70-80㎡/一套。 ⑥不阻碍地面交通的平板导光管，承载地面上高达40吨的重物， 可以很好的利用节省地面空间。 缺点：①管道最大长度为18米，由于导光管管道长度会导致导光管内收集室外光的折射率衰减从而使室内的照明亮度相对减少，所以导光管试用范围大多仅限于单层建筑、顶层建筑，工业厂房，底下车库等等。 ②导光管造价相对普通灯泡、LED灯等要高，大多数人无法接受导光管前期的价格，但是作为一个节能产品，我们不能单单看导光管的价格，导光管规范回收期为2-3年，而导光管的时候寿命为25年，后期且无需维护。
③作为一个前期工程需要开孔的作物，防水问题是导光管行业的一大困扰，国内东方风光防水处理做的较好，贴别正对平板式导光管的试用更加有难度。 二、采光天窗 优点：①这种天窗是在屋面直接开洞，铺上透光材料（如钢化玻璃、夹丝平板玻璃玻、璃钢塑料等）。由于不需安装天窗架，降低了建筑高度，简化结构，施工方便。它的造价仅为矩形天窗的21%～31%。平天窗不但采光效率搞，而且布置时没有天窗架的限制，可以根据需要，灵活地布置，因而更易获得均匀照度。优点是开启面积大，通风好，密封性好，隔音、保温、抗渗性能优良。内开式的擦窗方便；外开式的开启时不占空间. ②优质的设计理念，给建筑添加不一样的特色和风采。 缺点：窗幅小，视野不开阔。外开窗开启要占用墙外的一块空间，刮大风时易受损；而内开窗更是要占去室内的部分空间，使用纱窗也不方便，开窗时使用纱窗、窗帘等也不方便，如质量不过关，还可能渗雨。 三、分析对比 综上所述，两种同为采光的产品，导光管隔绝热量，而采光天窗不能。导光管节省地面上空间，采光天窗占大部分外部空间。导光管要比采光天窗前期投入高，导光管的试用寿命为25年，且平板系列能承受40吨的重量。
排烟天窗施工组织设计 工程名称：西门子厂房7#～8#8.1# 工程地点：安徽省芜湖市银湖北路开发区总包单位：江苏兴港建设有限公司 安装单位：科特环保设备（上海）有限公司编制人：杨发明 编制日期：2008年4月10日 审批负责人： 审批日期：
表 5.1 项目成员职责 安装施工队 5.2 施工总体部署： 由于 COLT 排烟窗是专用设备，在订货设计时，需要根据 COLT 产品规格 表设计建筑物中的翻口尺寸。同时，现场钢结构的制作安装应保证一定的精度， 避免翻口过大或过小带来的安装困难和运行故障。为节约安装工时，在保证美观 的情况下，尽量保证排烟窗尺寸统一，以减少返工调整和安装的时间。 本项目排烟窗安装位置较高，附着建筑物顶部。因此，其前期工作是安装中 的重要工序。 5.2.1 施工准备： 熟悉图纸 图纸会审 编制施工技术方案 管理人员 施工机具任务 设备材料计划 核定成本 技术交底 加 工 定 货 施工人员 验 收 保 管 序 号 项目职务 姓 名 性别 年龄 主要职能 1 项目经理 白厚民 男 30 工程施工总负责 2 项目工程师 杨发明 男 42 负责现场施工技术与管理 3 安全员 杨发明 男 42 负责现场施工安全管理 4 施 工 员 杨发明 男 42 负责现场施工协调 5 质量员 杨发明 男 42 负责现场质量跟踪管理 6 资 料 员 陈丹萍 女 18 负责整个工程的技术资料
5.2.2翻口复核与整改： 复核工作首先是确保尺寸的误差小于5mm，对于过大或过小的需要进行整改，直至符合设计要求。对于翻口周边存在障碍物的，及时清理，如不能清理的， 应采取有效措施处理。 此外，还应复核洞口的平整度，洞口收口应整齐，不得有上下或左右方向的 过大的偏差，严重的必需整改，否则将会出现安装困难并影响排烟窗的正常使用。 5.2.3、针对本项目的实际情况，排烟窗的安装工程分三步走，其过程如下： 第一步：入场准备测量管线走向管线布置气密性试验 找脚手架开孔 第二步：排烟窗进场检查窗体起吊排烟窗组件找平安装面试装 现场洞口复核测量定位支架安装自攻螺钉固定收口打胶密封安装窗扇安装转换器 铜管链接窗扇表面调整 第三步：控制柜安装连接内部线路管路完成连接 储储气罐安装主气管道安装管道吹扫和防腐处理 无负荷试运行连接窗扇与推杆器调整开启角度负荷试运行 现场清洁竣工验收交付使用。 5.2.4、人员组织对于本工程排烟窗安装项目，需要组织专门的安装人员进 行现场培训后实施安装作业。 现场施工计划可采用多组安装队分开施工的形式，每组2-3人，独立安装双
通风天窗施工方案编制人：审核：批准：
目录 一、编制依据 二、施工方案 三、施工工艺流程 四、组织和安全控制
施工方案 一、编制依据： 1、工程慨况： 项目名称：安徽亚新科密封技术有限公司亚新科工业园项目1#厂房 施工地点：安徽宁国市河沥开发区亚新科工业园内 2、编制标准、依据： 设计图M821Z1-J1建筑设计施工说明10.10条，05J621-3《通风 “屋面采用5型通风天窗（启闭式）参见05J621-3-TC5B-2530n，天窗》： 专业厂家定制，且应符合：防太阳光直射、防渗漏、防冷凝水、防积 雪、抗风压等要求。”本项目共计14条通风天窗，每条长度48米， 喉口宽度2.5米。 05J621-3《通风天窗》图集选型（TC5B-2530n） 二、施工方案 1、通风天窗工作原理： 屋面通风天窗是利用室内外温差所形成的热压及风力作用所产生
的风压实现自然通风换气的一种通风装置，在不消耗电能的情况下就能自动排出室内的余热，对室内进行通风换气，改善室内的温度和卫生条件。在工业厂房中使用，能取得一定的通风、节能效果。 2.材料选用： 通风天窗基础架和骨架、连接杆选用40*30*2mm、30*30*2mm的镀锌方管，挡雨板选用1.5mm厚FRP采光板，脊瓦、天沟、排水槽、外围瓦、墙头瓦和装饰包边采用0.6mm镀铝锌彩钢板，阀板采用镀锌方管加镀铝锌彩钢板，启闭电机采用0.37Kw交流电机（详见下图）。 ①基础架②天窗架: 40*40*2mm镀锌方管
③连接杆⑧排水槽托杆： 30*30*2mm镀锌方管 ④挡雨板： 1.5mm厚FRP采光板 ⑤脊瓦⑥天沟⑦排水槽⑨防水板⑩外围板： 0.6mm厚镀铝锌彩板○12装饰包边： 0.6mm厚镀铝锌彩板○13阀板：镀锌方管加彩板 ○14电机： 0.37Kw电机 3.施工方案： 根据图纸要求，本项目通风天窗由专业厂家进行专业设计、加工和安装维护。 ⑴工期：制作20天安装20天共40天 ⑵在屋面彩板安装完成后通风天窗方可入场安装，为保证业主的工期要求也可根据实际情况交替作业。 ⑶在满足功能要求和保证工程质量，确保工期的前提下，从方便施工，有利加快工程进度和工程质量等方面综合施工，以优质、高速、低耗地完成本工程施工任务。 ⑷为满足业主所要求的工期进度，确保工程按期完工，工程施工前，必须依据本项目的实际情况，现场负责人应科学合理的施工，施工中严格按照现场负责人安排各施工环节工作，避免工期滞后。 ⑸吊装材料时应对屋面做好有效的保护，一次性起吊到安装位置或附近，并及时分散搬运到各洞口位置。起吊时应少量多次，吊至屋面后避免集中堆放，且在屋面落吊位置放置垫木等防护物品，避免压坏或刮花屋面彩板，起吊、搬运时要注意防护，避免损坏、压坏、碰坏。

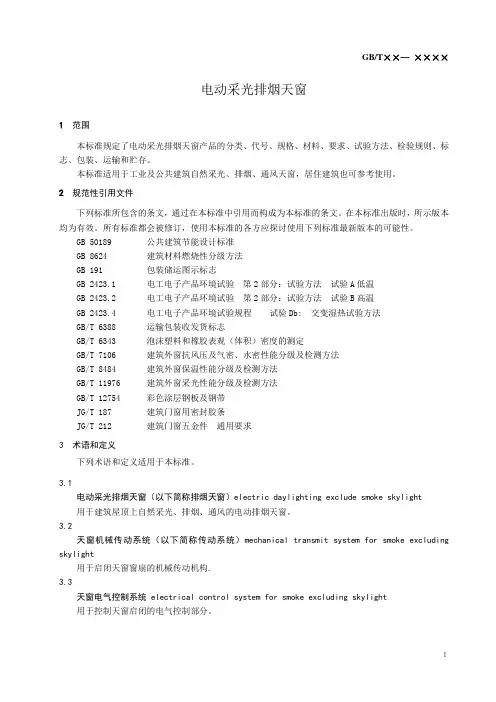

电动采光排烟天窗
电动采光排烟天窗 电动采光排烟天窗 一、设计依据 国家建筑标准设计图集09J621-2、04J621-2 二、适用范围 1、适用于工业与民用建筑的屋面自然采光、通风、排烟。不适用于高温及有腐蚀性的建筑。 2、适用于屋面坡度为2%-10%的建筑。 3、适用于基本风压小于等于900pa的地区。 序号天窗类 型 构成或开 启形式 代号 使用条件 普通控 制方式 智能控 制方式 智能网络 控制方式 1三角型单体式C1T C1Z C1W适用于平时以采光为主 开启通风排烟的屋面天连体式C1nT C1nZ C1nW 2一字型单体式C2T C2Z C2W适用于平时以采光为主 开启通风排烟的屋面天连体式C2nT C2nZ C2nW 3圆拱型侧开式C3T C3Z C3W 适用于平时以采光为主 开启通风排烟的屋面天滑动式C3HT C3HZ C3HW适用于平时以采光为主 启通风排烟的屋面天窗上开式C3ST C3SZ C3SW 4避风型下开式C4T C4Z C4W 适用于任何天气情况下风排烟的屋面天窗。 5侧开型侧开式C5T C5Z C5W 适用于工业厂房纵向天柱距的钢天窗架配合使 大连合众通风工程有限公司
一、设计依据 国家建筑标准设计图集09J621-2、04J621-2 二、适用范围 1、适用于工业与民用建筑的屋面自然采光、通风、排烟。不适用于高温及有腐蚀性的建筑。 2、适用于屋面坡度为2%-10%的建筑。 3、适用于基本风压小于等于900pa的地区。 序号天窗类 型 构成或开 启形式 代号 使用条件 普通控 制方式 智能控 制方式 智能网络 控制方式 1三角型单体式C1T C1Z C1W适用于平时以采光为主，必要时才 开启通风排烟的屋面天窗。 连体式C1nT C1nZ C1nW 2一字型单体式C2T C2Z C2W适用于平时以采光为主，必要时才 开启通风排烟的屋面天窗。 连体式C2nT C2nZ C2nW 3圆拱型侧开式C3T C3Z C3W 适用于平时以采光为主，需要经常 开启通风排烟的屋面天窗。 滑动式C3HT C3HZ C3HW适用于平时以采光为主，必要时开 启通风排烟的屋面天窗。 上开式C3ST C3SZ C3SW 4避风型下开式C4T C4Z C4W适用于任何天气情况下都需要通 大连合众通风工程有限公司
18J621-3《通风天窗》图集选材、制作、安装标准 国家标准18J621-3《通风天窗》图集已经正式发行，关于选材、制作、安装、验收等相关说明如下： 一、18J621-3通风天窗作为定制型产品，一般由天窗架、外围护板(挡风板)、挡雨板、FRP采光板、排水沟槽、阀板、泛水板、启闭机构等部分组成。 二、通风天窗架及钢板基座一般用型钢或钢板制作型钢、钢板的材质不得低于Q235-B，天窗抗风压强度>1.0kPa应采用Q355B，焊条采用E43型。 三、外围护板(挡风板)一般采用0。6厚压型钢板，即彩色涂层钢板或镀锌钢板，经辊压冷弯成型的建筑用围护板可采用1。5厚玻璃钢采光板。沿海地区建筑钢板镀锌量>150g/m。 四、有采光功能的通风天窗采用的玻璃钢采光板又称玻璃纤维增强聚酯采光板、FRP采光板，一般选用FRP采光板，它是以玻璃纤维为增强材料，以合成树脂为粘结剂经过机械成型的复合材料。玻璃钢采光板的厚度>1.5mm，透光率>80%。 五、通风天窗可采用钢板制成，也可采用不锈钢钢板或铝合金材料制成。工程设计应注明选用的材料。不锈钢钢板应符合《不锈钢热轧钢板和钢带》GB/T4237，《不锈钢冷轧钢板和钢带》GB/T3280的要求，铝合金板应符合《一般工业用铝及铝合金挤压型材》GB/T6892的要求。不锈钢应采用304型号，铝合金板材3004，型材5754型号。 六、18J621-3通风天窗骨架的焊接应校平直，其对角线误差每米士1.5mm，骨架平面扭翘不大于5.Omm。钢板基座采用有加劲板的C型钢形式或工字钢形式，由工程进行设计和制作。通风天窗的电源电压为安全电源或选用太阳能电池。电源配电箱按工程设计，电气控制部分由厂家配套制作。 六、18J621-3通风天窗的安装按3m和4m的纵向单元进行组合，即天窗架的间距为3000mm或4000mm。当组合后的长度较长时，每60m应至少设一个检修门;通风天窗高度>2m时，端部应设检修梯、检修孔和检修梯均由生产提供。通风天窗端部设检修小门，检修小门内应设安全护栏，以保证检修人员进入时的安全，护栏由天窗成品厂家麦克威制作。通风天窗与屋面的连接安装，根据有关结构专业标准图集按具体工程设计进行安装施工。 七、18J621-3通风天窗的制作验收应符合《建筑工程施工质量验收统一标准》GB50300，《钢结构工程施工质量验收规范》GB50205及《屋面工程质量验收规范》GB50207的要求。产品须按照天窗行业标准及国家标准进行验收，对尚无行业标准及国家标准的，应以企业标准进行出厂前的验收，并出具产品合格证，验收合格后方可出厂。 关键词：18J621-3图集18J621-3通风天窗四川麦克威
09J621-2《电动采光排烟天窗》侧开型电动排烟天窗介绍 侧开型电动排烟天窗是国标图集09J621-2《电动采光排烟天窗》中的一种通风天窗选型，也是工业厂房屋顶通风的常用型号，下面为您简单介绍此种电动采光排烟天窗的基本情况。 一、适用范围： 1、适用于一般工业厂房屋顶采光、通风、排烟； 2、适用于屋面坡度为2%-10%的建筑； 3、适用于基本风压小于900Pa的地区； 4、侧开型电动采光排烟天窗适用于工业厂房的纵向天窗，是配合6米开间的钢天窗架使用的窗型； 5、天窗长度与钢天窗架长度一致，以6m为单位。洞口高度有1200、1500、1800、2400和300mm五种，窗扇高度有450、600和750mm三种，可按洞口高度做窗扇的组合。 二、窗型特点： 1、侧开型电动采光排烟天窗是窗扇长度为600mm上悬窗； 2、侧开型电动采光排烟天窗最大开启角度为60°； 3、通风天窗的窗框由方钢管构成，窗扇为铝合金窗。 三、天窗的启闭控制方式 1、电动开窗机可采用220V交流电源或DC24V，启闭时间一般为6-8秒； 2、电动采光排烟天窗启闭宜成组控制，每组天窗数小于等于12樘； 3、天窗三种控制方式：通用控制方式、智能控制方式、智能网络控制方式。 以上控制方式均可以实现消防联动控制。
四川麦克威科技有限公司是专业的电动采光排烟天窗设计、生产厂家。麦克威通风器在行业内享有盛誉，发明的全结构防水技术更是自然通风行业划时代里程碑。麦克威现有50多项国家专利，是最新国标图集11CJ33《通风采光天窗》的经编单位及09J621-2《电动采光排烟天窗》等图标图集参编单位。现拥有温江和金堂两大生产基地，新厂区占地11万平方米。四川麦克威热烈欢迎广大客户及同仁来厂参观考察，共同发展！
自然通风器种类有哪些？ 主要参考四川麦克威科技有限公司参加主编的国标图集11CJ33《通风采光天窗》 MCW1型自然通风器，分为MCW1H横向和MCW1Z纵向两种形式。MCW1型通风器采用钢板成型及焊接骨架，防雨板采用彩色钢板或玻璃纤维聚酯采光板（FRP）。 独特的结构形式使通风天窗的有效通风面积和采光面积显著增大，排气流畅，通风效率提高；天窗共设三层防雨板，其防飘雨性能大大增强； 自重轻，高度低，抗风想性能好；支撑骨架采用模具化生产，尺寸精确，安装方便。 MCW2型自然通风器，分为MCW2H横向和MCW2Z纵向两种形式。
MCW2型通风器采用钢板成型骨架，高度低，抗风性能好，支撑骨架采用模具化生产，尺寸精确，安装方便。 纤维聚酯采光板（FRP）制作，圆弧形构造，体积较大，通风量较大。 MCW4型通风天窗横向布置，其特点是防雨板及导流板采用压杆固定，避免了直接钻孔造成的漏水隐患，因此有良好的防水性能。
MCW5型通风天窗分为横向和纵向两种形式，其特点是防雨板及导流板采用暗扣式（或隐藏式）固定，即自攻钉被隐藏，因此也避免了在防雨板及导流板上直接钻孔造成的漏水隐患。 顺坡采光自然通风器（整体骨架）其骨架采用热镀锌钢板整体模压成型。 骨架上压制凹凸花纹提高机械长度，具有良好的机械性能及抗腐蚀能力，兼具通风与采光双重功能。 顺坡采光自然通风器（箱型骨架）其骨架为箱体结构，侧骨架为热镀锌钢板整体成型。 箱型骨架具有更好的机械性能及抗腐蚀能力，兼具通风与采光双重功能。 三角型电动采光排烟天窗可满足采光通风排烟的需要，其窗扇开启方式以下开式为主，上开式为辅。
自动采光排烟天窗施 工方案
第一章工程概况 中冶天工上海十三冶三废迁建工程电动一字采光排烟天窗工程施工地点位于上海市闵行区银都路4399号，共由1个型号（PC2T-1225），59个窗组成，施工面积177㎡. 第二章编制依据 工程中的圆拱采光排烟天窗为参照国家建筑标准设计图集04J621-2中的一字采光排烟天窗设计图为标准，并根据实际使用中的问题，对部分机构改进进行制作安装。 第三章机械设备 改型产品在加工过程中为保证产品质量，需采用剪板机、折弯机、压型机、拉弯机等大型设备，在安装过程中以焊接，铆接为主，不需采用任何大型施工设备。 第四章施工部署 一、制作规程 1、产品主要由折型后的型件焊接加工而成。 2、窗扇以专业铝型材夹中空阳光（中空2层）制成。 3、机电系统以两相减速一体电机，集成控制器控制。 二、安装规程 1、施工前先对基座的平整度做检测，基座的对角线误差不大于2㎝，水平平 整度误差不大于1㎝。 2、将传动轴安装固定，把电机与传动轴连接固定。 3、将窗体置于基座上，并将窗体与基座间连接固定。 4、用齿条将窗扇与传动轴连接，紧固。 5、电机控制系统连接调试。 第五章质量控制 一、材料采购 1、骨架选用镀锌板折型，外侧包以彩钢板。 2、铝材，采用我公司针对改型产品专业开发的铝型材。 3、阳光板采用普特阳光板，板型为2层10㎜聚碳酸酯板，该板材的隔热、 透光性优良。
4、密封胶条为加三元乙丙脂的防水防冻胶条，抗老化性好。 5、电机选用浙江中一牌开窗机，电机使用220V电源，功率40w。 二、制作质量控制 1、裁剪折型均采用大型相应设备，保证材料成型规正。 2、连接件均为冲压成型，保证连接的牢固可靠。 3、制作人员均为从事该项工作2年以上人员。 4、配有专门的质量检测流程、专业质量监督人员。 三、安装质量控制 工程共安排施工人员5人，技术、安全1人。 1、所用施工人员均又三年以上相关产品的安装经验。 2、现场施工有专业技术人员配合施工，现场解决技术难题。 3、施工设备采用国标工具。 4、产品安装以各种消耗材料（焊接、铆接、国标钻尾丝等）连接，保证产品 安装的牢固可靠。 第六章施工进度计划 第七章安全保证措施 针对施工现场位于房顶，同时现场具备较好防护条件，并结合实际工作中涉及的工作内容，制定如下安全措施： 1、对所有施工人员进行入场前的安全教育，并保证该工作每周一次。 2、所有施工人员进入工地均配戴安全帽，及相应工种的防护工具。 3、由专门电工负责现场施工的用电，禁止任何的违规用电。
【摘要】地下建筑是建筑空间发展的新趋势，因特殊的地理位置，其自然采光通风设计尤其重要。本文重点阐述了地下建筑设计引入生态理念的意义，通过分析比较，对地下建筑的自然采光、通风设计进行了探讨。 【关键词】地下建筑；自然采光；通风；建筑设计 随着经济发展，城市化速度加快，建筑用地日益紧张，已成为制约城市进一步发展的关键因素之一。在这种情况下人们的眼光逐渐由地上转向地下，以寻求一个更加广阔的发展空问。 建筑是人类文明的固化载体。不断升级的人类欲望与不可再生的土地资源直接对撞，使得地下建筑得以开发，同时，地下建筑也架构起人类地上地下新的立体生存空问。既节约了耕地，又能满足人类生活的多样性、丰富性，且符合绿色低碳的理念。迄今为止，这还是一个尚未被充分认识与开发的广阔领域。地下建筑是指建造在岩层或土层中的建筑。它是现代城市高速发展的产物，起到缓解城市居所紧张的作用，地下建筑还为人类开拓出新的生活方式。在积极探讨人类面临或即将面临的困难时，更应对人与自然的和谐共处、建筑的本质进行严肃思考。从这一意义来讲，地下建筑设计理念的探讨是非常有价值、有必要的。 地下建筑与地上建筑的环境因素比较。任何建筑物体都置身于具体的自然环境之中，因地域不同、季节不同呈现出不同的环境特色。在一般情形下，地下建筑与地上建筑分别表现出不同的特点，如表1所示。
地下建筑与地上建筑的环境因素比较 环境因素 建筑类别地上建筑地下建筑 自然采光较好差 隔音差好 保温隔热受地域、季节影响大，温差大效果好 自然通风较好较差 给排水需配给排水设备需配给排水设备 通过比较可以看出，地下建筑除采光、通风有些局限外，其他项目内容甚至优于地上建筑。所以，采光、通风设计的优劣，是评价一个地下建筑设计成功与否的重要因素之一。 建筑的采光一般分为自然采光与人工照明两种。在地下建筑中，通常采用人
第一章工程概况 中冶天工上海十三冶三废迁建工程电动一字采光排烟天窗工程施工地点位于上海市闵行区银都路4399号，共由1个型号（PC2T-1225），59个窗组成，施工面积177㎡. 第二章编制依据 工程中的圆拱采光排烟天窗为参照国家建筑标准设计图集04J621-2中的一字采光排烟天窗设计图为标准，并根据实际使用中的问题，对部分机构改进进行制作安装。 第三章机械设备 改型产品在加工过程中为保证产品质量，需采用剪板机、折弯机、压型机、拉弯机等大型设备，在安装过程中以焊接，铆接为主，不需采用任何大型施工设备。 第四章施工部署 一、制作规程 1、产品主要由折型后的型件焊接加工而成。 2、窗扇以专业铝型材夹中空阳光（中空2层）制成。 3、机电系统以两相减速一体电机，集成控制器控制。 二、安装规程 1、施工前先对基座的平整度做检测，基座的对角线误差不大于2㎝，水平平整度误差不 大于1㎝。 2、将传动轴安装固定，把电机与传动轴连接固定。 3、将窗体置于基座上，并将窗体与基座间连接固定。 4、用齿条将窗扇与传动轴连接，紧固。 5、电机控制系统连接调试。 第五章质量控制 一、材料采购 1、骨架选用镀锌板折型，外侧包以彩钢板。 2、铝材，采用我公司针对改型产品专业开发的铝型材。 3、阳光板采用普特阳光板，板型为2层10㎜聚碳酸酯板，该板材的隔热、透光性优良。 4、密封胶条为加三元乙丙脂的防水防冻胶条，抗老化性好。 5、电机选用浙江中一牌开窗机，电机使用220V电源，功率40w。 二、制作质量控制 1、裁剪折型均采用大型相应设备，保证材料成型规正。
2、连接件均为冲压成型，保证连接的牢固可靠。 3、制作人员均为从事该项工作2年以上人员。 4、配有专门的质量检测流程、专业质量监督人员。 三、安装质量控制 工程共安排施工人员5人，技术、安全1人。 1、所用施工人员均又三年以上相关产品的安装经验。 2、现场施工有专业技术人员配合施工，现场解决技术难题。 3、施工设备采用国标工具。 4、产品安装以各种消耗材料（焊接、铆接、国标钻尾丝等）连接，保证产品安装的牢固 可靠。 第六章施工进度计划 见下表 第七章安全保证措施 针对施工现场位于房顶，同时现场具备较好防护条件，并结合实际工作中涉及的工作内容，制定如下安全措施： 1、对所有施工人员进行入场前的安全教育，并保证该工作每周一次。 2、所有施工人员进入工地均配戴安全帽，及相应工种的防护工具。 3、由专门电工负责现场施工的用电，禁止任何的违规用电。 4、由安全员负责监督，不得安装工作在安全区域内施工，禁止非安全区域内的违规作业，杜 绝任何违反安全生产的现象。 5、确需悬空作业的人员佩戴安全带，施工部位铺设安全网。 第八章成品保护措施 针对产品的实际情况做如下保护措施：
(19)中华人民共和国国家知识产权局 (12)实用新型专利 (10)授权公告号 (45)授权公告日 (21)申请号 201920484908.2 (22)申请日 2019.04.11 (73)专利权人 南通市净海暖通设备有限公司 地址 226100 江苏省南通市海门市开发区 秀山东路1888号 (72)发明人 曹广清 (74)专利代理机构 苏州华博知识产权代理有限 公司 32232 代理人 孙兵 (51)Int.Cl. E04D 13/035(2006.01) E04D 13/16(2006.01) G08B 17/06(2006.01) G08B 17/10(2006.01) (54)实用新型名称一种模块式一字采光排烟天窗(57)摘要本实用新型提供一种模块式一字采光排烟天窗，包括多个天窗单元，相邻天窗单元之间采用法兰连接，所述天窗单元包括外框架、骨架、中间支撑架、左窗扇、右窗扇、左电动推杆和右电动推杆。天窗单元在工厂内组装完成，现场施工简单，各天窗单元采用独立电动推杆，窗扇的开闭更为灵活；左窗扇和右窗扇关闭状态成水平一字型，有效降低了天窗高度，更为美观，受到风阻更小，使用寿命更长；还包括安装在天窗单元下方的烟雾传感器和温控释放器，当烟雾达到一定浓度或温度达到68℃时自动开启排烟天窗以及通过消防自动报警控制系统，在火灾危险信号出现时，通过信号传输及时自动开启排烟天达到排烟效果， 防止烟气的蔓延。权利要求书1页 说明书4页 附图4页CN 209975892 U 2020.01.21 C N 209975892 U
权 利 要 求 书1/1页CN 209975892 U 1.一种模块式一字采光排烟天窗，其特征在于，包括多个天窗单元，相邻天窗单元之间采用法兰连接，所述天窗单元包括外框架、骨架、中间支撑架、左窗扇、右窗扇、左电动推杆和右电动推杆，所述左窗扇和右窗扇的外侧边通过铰链铰接在外框架上；在关闭状态时，所述左窗扇和右窗扇成水平一字形地设置在外框架和中间支撑架之间；所述外框架和中间支撑架与左窗扇和右窗扇的接触处设有Ω型密封条，所述左电动推杆和右电动推杆的固定端铰接在骨架上的支撑板上，所述左电动推杆和右电动推杆的活动端分别铰接在左窗扇和右窗扇的中部，所述左窗扇和右窗扇分别在左电动推杆和右电动推杆的作用下绕外框架上铰接点打开和关闭。 2.根据权利要求1所述的模块式一字采光排烟天窗，其特征在于，所述左窗扇和右窗扇都包括窗扇外框、结构胶泥条、采光板、窗扇压框和窗扇盖板；所述窗扇外框包括形成直角的第一平行边和第一垂直边，在第一平行边和第一垂直边上分别设有向内侧形成矩形腔的延伸部；所述窗扇压框具有与第一平行边相平行的第二平行边，在第二平行边一端设有与第一垂直边相贴合的第二垂直边，在第二平行边的另一端设有向第一平行边一侧垂直延伸的2条压紧筋，在第二平行边的两端设有向压紧筋相反方向延伸的止口部；所述结构胶泥条设置在窗扇外框的第一平行边和采光板的接触面上，所述窗扇压框的压紧筋压设在采光板的内侧面，所述窗扇压框的第二平行边与窗扇外框的矩形腔间通过自攻螺钉锁紧，所述窗扇盖板卡设在窗扇压框的止口部。 3.根据权利要求2所述的模块式一字采光排烟天窗，其特征在于，所述Ω型密封条包括半圆弧空腔密封部和卡合部，所述卡合部的内口具有斜向内设置的防脱软条，所述半圆弧空腔密封部与所述窗扇盖板相贴合。 4.根据权利要求3所述的模块式一字采光排烟天窗，其特征在于，所述窗扇外框、窗扇压框和窗扇盖板均采用铝合金型材制成。 5.根据权利要求4所述的模块式一字采光排烟天窗，其特征在于，所述采光板为FRP采光板，其氧指数≥30，为一级阻燃玻璃钢。 6.根据权利要求1所述的模块式一字采光排烟天窗，其特征在于，还包括控制器和安装在天窗单元下方的烟雾传感器、温控释放器，所述控制器与所述烟雾传感器、温控释放器、左电动推杆、右电动推杆和建筑消防自动报警系统信号连接，所述控制器接收所述烟雾传感器检知的烟雾浓度数据、温控释放器是否检知到68℃温度值和建筑消防自动报警系统的警示信号，处理后发出控制所述左电动推杆和右电动推杆动作的指令信号。 7.根据权利要求1所述的模块式一字采光排烟天窗，其特征在于，所述外框架和中间支撑架上设有阻燃保温板。 8.根据权利要求7所述的模块式一字采光排烟天窗，其特征在于，所述中间支撑架中间为排水槽，两翼分别用于支撑左窗扇和右窗扇。 2
采光天窗调研报告 建筑XXXX班 XXXX
一、发展历史 设在屋顶上的窗为天窗。进深或跨度大的建筑物，室内光线差，空气不畅通，设置天窗以增强采光和通风，改善室内环境。所以在宽大的单层厂房中，天窗的运用比较普通。近30年来，在大型公共建筑中设置中庭甚为流行，于是天窗在民用建筑中也日渐多起来。 美国建筑师约翰·波特曼是第一个将中庭引入现代旅馆的人，1967年他在亚特兰大海特经纪旅馆中设计了中庭，立刻吸引了众多的旅客。从此世界旅馆业竞相效仿，后来在其他建筑中运用，也获得成功。现在，无论在旅馆、购物中心、贸易中心、娱乐中心、办公楼、图书馆、还是在银行、博物馆、医院、学校、展览馆，甚至在住宅中都出现了中庭设计。 中庭是一个多功能空间，既是交通枢纽，又是人们交往活动的中心，所以有人称它为共享大厅。厅内常布置庭园、水景、小岛、绿色植物，要求有充足的自然光，所以人们又把它称为四季大厅。 中庭的突出特点是具有半室内半室外的空间环境性质，认识这一点对天窗设计具有重要意义。以下从中庭天窗的设计要求、天窗形式、天窗构造三个方面进行论述。
二、中庭天窗形式 按进光的途径不同分为顶部进光的天窗和侧面进光的天窗。前者主要用于气候温暖或阴天较多的地区，后者多用于炎热地区。 天窗的具体形式应根据中庭的规模大小、中庭的屋顶结构型式、建筑造型要求等因素确定。常见的有以下各种天窗形式： （一）棱锥形天窗 棱锥形天窗有方锥形、六角锥形、八角锥形等多种形式。尺寸不大（2m以内）的棱锥形天窗，可用有机玻璃热压采光罩。这种采光罩为生产厂家生产的定型产品，也可按设计要求订制。它具有很好的刚度和强度，不需要金属骨架，外形光洁美观，透光率高，可以单个使用，也可以将若干个采光罩安装在井式梁上组成大片玻璃顶，构造简单，施工安装方便。 当棱锥形天窗的尺寸较大时，需要用金属型材作成棱锥形的天窗骨架，然后将玻璃镶嵌在骨架上。 当中庭采用角锥体系平板网架作屋顶承重结构时，可利用网架的倾斜腹杆作支架，构成棱锥式玻璃顶。 （二）斜坡式天窗 斜坡式天窗分为单坡、双坡、多坡等形式。玻璃面的坡度一般为15°～30°，每一坡面的长度不宜过大，一般控制在15m 以内，用钢或铝合金作天窗骨架。 （三）拱形天窗 拱形天窗的外轮廓一般为半圆形，用金属型材作拱骨架，根据中庭空间的尺度大小和屋顶结构型式，可布置成单拱，或几个拱并列，布置成连续拱。透光部分一般采用有机玻璃或玻璃钢，也可以用拱形有机玻璃采光罩组成大片玻璃顶。 （四）圆穹形天窗 圆穹形天窗具有独特的艺术效果。天窗直径根据中庭的使用功能和空间大小确定，天窗曲面可为球形面或抛物形曲面，天窗矢高视空间造型效果和结构要求而定。直径较大的穹形天窗应用金属做成穹形骨架，在骨架上镶嵌玻璃。必要时可在天窗顶部留一圆孔作为通气口。 如果中庭平面为方型或矩形等较规整的形状，也可以采用穹形采光罩构成成片的玻璃顶。采光罩用有机玻璃热压成型。穹形采光罩也可以单个使用，有方底穹形采光罩和圆底穹形采光罩。 （五）锯齿形天窗 炎热地区的中庭可以采用锯齿形天窗，每一锯齿形由一倾斜的不透光的屋面和一竖直的或倾斜的玻璃组成。当屋面朝阳布置玻璃背阳布置时，可以避免阳光射进中庭。由于屋面是倾斜的，射向屋面的阳光将穿过玻璃反射到室内斜天棚表面，再由天棚反射到中庭底部，可见采用锯齿形天窗既可避免阳光直射，又能提高中庭的照度。倾斜玻璃比竖直玻璃面的采光效率高，所以在高纬度地区宜采用斜玻璃；而在低纬度地区有可能从斜玻璃面射进阳光时，宜改成竖直的玻璃面。
09J621-2电动采光排烟天窗性能说明及使用要求 09J621-2《电动采光排烟天窗》（参编单位：四川麦克威科技有限公司等）以及11CJ33《通风采光天窗》（主编单位：四川麦克威科技有限公司等）是目前钢结构建筑选配屋顶天窗经常参照的设计图集，对于工业企业设计安装屋顶通风采光天窗有着重要的指导意义。下面简单介绍一下09J621-2电动采光排烟天窗（简称屋顶天窗）的性能说明以及使用要求以供参考。 一、屋顶天窗材料以及其性能： 1、屋顶天窗的气密、水密、抗风压性应符合国标注T7106-2008之规定，采光性能应符合国标T11976-2002定规定；保温性能应符合国标T8484-2008之规定。 2、电动采光排烟天窗窗体构件型材采用0.6厚度的彩色钢板冷弯成型，内填充聚氨酯发泡材料，导热系数不大于0.025W/m*K，窗体构件型材间用自攻螺钉连接。 3、密封材料采用耐低温的三元乙丙橡胶材料密封条。 4、屋顶天窗窗扇框采用铝合金型材，屈服强度为110N/mm2，抗拉强度为160N/mm2，硬度HV不小于58，壁厚为1.4mm。 5、电动采光排烟天窗采光材料可选择安全玻璃，阳光板，FRP采光板等。选用时应注明采光材料。 二、屋顶天窗使用要求 1、屋顶天窗的安全问题由生产安装厂家负责，产品应符合相关规范标准的要求。 2、设有天窗的屋面应具有通向屋面的条件，如上屋面梯等设施。
3、屋顶天窗采光面受环境污染应及时清洗。如有积雪及时清除。 4、使用单位应对屋顶天窗及时检修，防止发生渗漏。 四川麦克威科技有限公司是国标图集09J621-2和11CJ33的参编、主编单位，专注环保通风12年，服务全国超过千家大型工业企业，在通风行业积累了丰富的经验。麦克威能够依据客户需求个性定制不同规格型号的屋顶通风天窗。公司自有目前国内最先进的FRP采光板生产线，麦克威FRP采光板采用进口Ashland公司生产的优质不饱和聚酯，上膜采用美国DUpont 生产的抗老化膜及胶衣树脂，抗紫外线率达到：99.99%，麦克威FRP采光板抗黄变、抗老化性，具有良好的稳定性、耐久性，使用寿命长，为生产安装屋顶通风天窗提供配套，在实际使用中深受客户青睐和信任。 了解更多关于电动采光排烟天窗的信息，欢迎咨询四川麦克威科技有限公司。
电动采光排烟天窗技术要求 1、电动采光排烟天窗 （1）具体技术质量要求详见甲方提供的施工图纸（电子版），核算实际工程量。 （2）电动采光排烟天窗高1.0M （3）电动采光排烟天窗的钢骨架（采用热镀锌）由投标单位设计。 （4）电动采光排烟天窗的顶板和窗扇选用8.0mm中空阳光板,使用寿命不低于20年。 （5）电动采光排烟天窗详见09J621-2 ， （6）电动采光排烟天窗泛水部分采用0.6厚彩涂压型钢板, 泛水部分板采用宝钢板 （7）电动排烟天窗的电缆穿钢管并刷消防涂料。 （8）报价要求：报价时提供详细的材料清单。 一、技术部分（招标工程内容及参数）： 1、采用国家建筑标准设计图集09J621-2 2. 电动采光排烟天窗基本技术参数： 2.1电动采光排烟天窗技术参数 2.2电动采光排烟天窗型式圆拱型 2.3喉口宽度mm 2000 2.4透光率% 82% 2.5抗风压性能正压 4.5kPa；负压 4.5kPa（GB/T7106-2008 8级） 2.6气密性能 10Pa下，渗透量0.3㎡/（㎡.h） -10Pa下，渗透量0.4㎡/（㎡.h） （GB/T7106-2008 8级） 2.7水密性能稳定加压保持未发生渗透的最高压力117Pa （GB/T7106-2008 8级） 3、电动采光排烟天窗技术要求 3.1电动采光排烟天窗由横向骨架40*30*2.0；圆弧骨架30*20*2.0；纵向1.2mm镀锌板折边互相焊接而成，材质为Q235普通碳素钢热镀锌,符合GB700-88〈〈碳素结构钢〉〉和GB6728-86，〈<结构用冷弯空心型钢尺寸,外形,重量及允许偏差〉〉的规定。 3.2电动采光排烟天窗泛水部分采用0.6厚彩涂压型钢板, 泛水部分板采用宝钢板材；顶板和窗扇选用8.0mm中空阳光板,使用寿命不低于20年。
