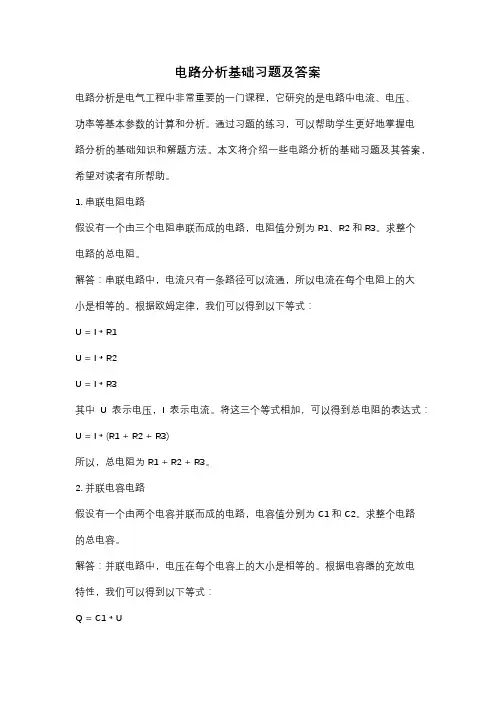

1、对于无源一端口网络，如何用等效阻抗Z 或等效导纳Y 计算复功率S %以及有功功
率P 和无功功率Q ？ 答：设无源一端口网络的等效阻抗Z 、等效导纳Y 分别为,Z R jX Y G jB =+=+，则
2、为什么将RLC 串联电路的串联谐振称为电压谐振？
答：因为当RLC 串联电路发生串联谐振时，0000
Q ,Q ,0L S C S L C U j U U j U U U ==-→+=&&&&&&，故将串联谐振称为电压谐振。(因为Im[所以又称并联谐振为电流谐振) 3、对称Δ联接三相负载的线电流和相电流之间有什么关系？ 答：对于对称Δ联接三相负载，设其线电流为A B C I I I '''&&&、、，相电流为A B B C C A I I I ''''''&&&、、。
它们之间的关系为330,330,330A A B B B C C C A
I I I I I I '''''''''=∠-=∠-=∠-o o o &&&&&&。 4、简述非正弦周期电流()i t 的傅里叶级数展开式和其有效值I 的计算公式。 答： 222222010
012311()cos(),km k k k k i t I I k t I I I I I I I ωψ∞∞
===++=+=++++∑∑L 5、对于对称的无源、松弛二端口网络，其Y 参数存在什么关系？
答：对于对称的无源、松弛二端口网络，其Y 参数存在12211122,Y Y Y Y == 的关系。
6、对耦合电感元件，标记同名端有何意义？
答：对耦合电感元件，根据标记的同名端和电感电流参考方向，就能确定耦合电感元件上互感电压的方向以及性能方程中正负号。
7、复频域（s 域）的网络函数是如何定义的，他有几种不同的形式？
答：线性时不变电路在单一电源激励下，其零状态响应象函数R （s ）与激励象函数E(s)之比为电路的网络函数H(s),即
H(s)=
网络函数有驱动点阻抗，驱动点导纳，转移阻抗，转移导纳，转移电压比，转移电流比。几种形
8、网络函数是如何定义的？他有几种不同的形式？
答：线性时不变电路中，响应（输出）向量与激励（输入）向量之比为电路的网络函数，用H(jw)表示，即
H(jw)=，
网络函数有驱动点阻抗，驱动点导纳，转移阻抗，转移导纳，转移电压比，转移电流比。几种形式。
9、对于对称的二端口网络，其T参数存在何种关系？
答：对于对称的二端口网络，其T参数存在以下关系：
AD-BC=1(互易)，A=D(对称)。
10、正弦量的三要素是什么？
答：幅值（）,角频率（w）和初相（）。
11、什么叫松弛网络？
答：对于内部不含独立电源、无初始储能的二端口网络又称为松弛二端口网络。
训练一 “电路分析基础”试题(120分钟)—III 一、单项选择题（在每个小题的四个备选答案中，选出一个正确答案，并将正确答 案的号码填入提干的括号内。每小题2分，共40分） 1、图示电路中电流i等于（） 1）1A 2）2A 3）3A 4）4A 2、图示单口网络的短路电流sc i等于（）1）1A 2）1.5A 3）3A 4）-1A 3、图示电路中电压u等于（） 1）4V 2）-4V 3）6V 4）-6V 4、图示单口网络的开路电压oc u等于（）1）3V 2）4V 3）5V 4）9V 7AΩ 2Ω 1 Ω 4 i 6V Ω 2 Ω 4 sc i Ω 2 Ω 4 + _ Ω 2 Ω 2 - 2V + - 10V + u - + Ω 1Ω 2 6V + _ 3V + _ + - oc u
5、图示电路中电阻R 吸收的功率P 等于（ ） 1）3W 2）4W 3）9W 4）12W 6、图示电路中负载电阻 L R 吸收的最大功率等于（ ） 1）0W 2）6W 3）3W 4）12W 7、图示单口网络的等效电阻等于（ ） 1）2Ω 2）4Ω 3）6Ω 4）-2Ω 8、图示电路中开关断开时的电容电压)0(+c u 等于（ ） 1）2V 2）3V 3）4V 4）0V 3V Ω 2+_ R Ω 1A 3Ω 3+ _ 6V 5:1 L R Ω 4- + i 2a b 4V Ω 2+ _ Ω 2+ - c u +_ 2V =t F 1
9、图示电路开关闭合后的电压)(∞c u 等于（ ） 1）2V 2）4V 3）6V 4）8V 10、图示电路在开关断开后电路的时间常数等于（ ） 1）2S 2）3S 3）4S 4）7S 11、图示电路的开关闭合后，电感电流)(t i 等于（） 1）t e 25- A 2）t e 5.05- A 3）)1(52t e -- A 4） )1(55.0t e -- A 12、图示正弦电流电路中电压)(t u 的振幅等于（） 1）1V 2）4V 3）10V 4）20V Ω46V Ω 2+ _ Ω 2+ - c u 0=t F 1- +1u 1 2u + - Ω 2+ _ Ω2+ - =t F 1F 25A Ω 20=t i 1H s 10+ _ + _ u 1H s u F 25.0V t t u s )2cos()(=
一、填空题(每空1分，共15分) 1、一只标有额定电压20V、额定功率1W的灯泡。现接在10V的电源下使用，则其阻值为，实际电流是，实际消耗的功率为。 2、电流源IS=5A，r0=2Ω，若变换成等效电压源，则U= ，r0= . 3、b条支路、n个节点的电路，独立的KCL方程数等于，独立的个KVL 方程数等于。 4、三相四线制供电线路可以提供两种电压，火线与零线之间的电压叫 做，火线与火线之间的电压叫做。 5、正弦周期电流的有效值与最大值之间的关系是。 6、某一正弦交流电压的解析式为u=102cos（200πt＋45°）V，则该正弦电流的 。当t=1s 有效值U=_____________V，频率为f= H Z 7、线性电路线性性质的最重要体现就是性和性，它们反映了电路中激励与响应的内在关系。 8、功率因数反映了供电设备的利用率，为了提高功率因数通常采用 补偿的方法。 二、判断题(正确打“√”,错误打“×”) (每题1分，共10分) 1、受控源与独立源一样可以进行电源的等效变换，变换过程中可以将受控源的控制量变异。（） 2、叠加定理适用于线性电路，电压、电流和功率均可叠加。 （）
3、应用叠加定理和戴维宁定理时，受控源不能与电阻同样对待。 （） 4、电流表内阻越小，电压表内阻越大，测量越准确。 （） 5、含有L、C元件的正弦交流信号电路，若电路的无功功率Q=0，则可判定电路发 生 谐 振 。 （ ） 6、电压和电流计算结果得负值，说明它们的参考方向假设反了。 （） 7、电功率大的用电器，电功也一定大。 （） 8、结点电压法是只应用基尔霍夫电压定律对电路求解的方法。 （） 9、非正弦周期量的有效值等于它各次谐波有效值之和。 （） 10、实用中的任何一个两孔插座对外都可视为一个有源二端网络。 （） 三、单项选择题(每小题1分，共20分)
《电路分析基础》第一章~第四章练习题 一、基本概念和基本定律 1、将电器设备和电器元件根据功能要求按一定方式连接起来而构成的集合体称为。 2、仅具有某一种确定的电磁性能的元件，称为。 3、由理想电路元件按一定方式相互连接而构成的电路，称为。 4、电路分析的对象是。 5、仅能够表现为一种物理现象且能够精确定义的元件，称为。 6、集总假设条件：电路的??电路工作时的电磁波的波长。 7、电路变量是的一组变量。 8、基本电路变量有四个。 9、电流的实际方向规定为运动的方向。 10、引入后，电流有正、负之分。 11、电场中a、b两点的称为a、b两点之间的电压。 12、关联参考方向是指：。 13、电场力在单位时间内所做的功称为电功率，即。 p=，当0?p时，说明电路元件实际 14、若电压u与电流i为关联参考方向，则电路元件的功率为ui 是；当0?p时，说明电路元件实际是。 15、规定的方向为功率的方向。 16、电流、电压的参考方向可。 17、功率的参考方向也可以。 18、流过同一电流的路径称为。 19、支路两端的电压称为。 20、流过支路电流称为。 21、三条或三条以上支路的连接点称为。 22、电路中的任何一闭合路径称为。 23、内部不再含有其它回路或支路的回路称为。 24、习惯上称元件较多的电路为。 25、只取决于电路的连接方式。 26、只取决于电路元件本身电流与电压的关系。 27、电路中的两类约束是指和。
28、KCL指出：对于任一集总电路中的任一节点，在任一时刻，流出（或流进）该节点的所有支路电 流的为零。 29、KCL只与有关，而与元件的性质无关。 30、KVL指出：对于任一集总电路中的任一回路，在任一时刻，沿着该回路的代 数和为零。 31、求电路中两点之间的电压与无关。 32、由欧姆定律定义的电阻元件，称为电阻元件。 33、线性电阻元件的伏安特性曲线是通过坐标的一条直线。 34、电阻元件也可以另一个参数来表征。 35、电阻元件可分为和两类。 36、在电压和电流取关联参考方向时，电阻的功率为。 37、产生电能或储存电能的设备称为。 38、理想电压源的输出电压为恒定值，而输出电流的大小则由决定。 39、理想电流源的输出电流为恒定值，而两端的电压则由决定。 40、实际电压源等效为理想电压源与一个电阻的。 41、实际电流源等效为理想电流源与一个电阻的。 42、串联电阻电路可起作用。 43、并联电阻电路可起作用。 44、受控源是一种双口元件，它含有两条支路：一条是支路，另一条为支路。 45、受控源不能独立存在，若为零，则受控量也为零。 46、若某网络有b条支路，n个节点，则可以列个KCL方程、个KVL方程。 47、由线性元件及独立电源组成的电路称为。 48、叠加定理只适用于电路。 49、独立电路变量具有和两个特性。 50、网孔电流是在网孔中流动的电流。 51、以网孔电流为待求变量，对各网孔列写KVL方程的方法，称为。 52、网孔方程本质上回路的方程。 53、列写节点方程时，独立方程的个数等于的个数。 54、对外只有两个端纽的网络称为。 55、单口网络的描述方法有电路模型、和三种。 56、求单口网络VAR关系的方法有外接元件法、和。
电路分析基础 第一章 一、 1、电路如图所示， 其中电流I 1为 答( A ) A 0.6 A B. 0.4 A C. 3.6 A D. 2.4 A 3Ω 6Ω 2、电路如图示, U ab 应为 答 ( C ) A. 0 V B. -16 V C. 0 V D. 4 V 3、电路如图所示, 若R 、U S 、I S 均大于零，, 则电路的功率情况为 答( B ) A. 电阻吸收功率, 电压源与电流源供出功率 B. 电阻与电流源吸收功率, 电压源供出功率 C. 电阻与电压源吸收功率, 电流源供出功率 D. 电阻吸收功率，供出功率无法确定
U I S 二、 1、 图示电路中, 欲使支路电压之比 U U 1 2 2=，试确定电流源I S 之值。 I S U 解： I S 由KCL 定律得： 2 23282 22U U U ++= U 248 11 = V 由KCL 定律得：04 2 2=+ +U I U S 11 60 - =S I A 或-5.46 A 2、用叠加定理求解图示电路中支路电流I ，可得：2 A 电流源单独作用时，I '=2/3A; 4 A 电流源单独作用时, I "=-2A, 则两电源共同作用时I =-4/3A 。
3、图示电路ab端的戴维南等效电阻R o = 4 Ω；开路电压U oc =22 V。 b a 2 解：U=2*1=2 I=U+3U=8A Uab=U+2*I+4=22V Ro=4Ω 第二章 一、 1、图示电路中，7 V电压源吸收功率为答( C ) A. 14 W B. -7 W C. -14 W D. 7 W 2、图示电路在t=0时开关闭合，t≥0时u t C ()为答(D )
电路分析基础 练习题 复刻回忆 1-1 在图题1-1所示电路中。元件A 吸收功率30W,元件B 吸收功率15W,元件C 产生功率30W ,分别求出三个元件中得电流I 1 、I 2 、I 3。 解 A,A,A 1-5 在图题 。 解 A,V 1-6 在图题1-6所示电路中,求电压U 。 解 , 1-8 解 电阻功率:W, W 电流源功率:, W 电压源功率:W, W 2-7 电路如图题2-7 解 V A A A 2-9 电路如图题2-9 解 从图中可知,2Ω与3Ω并联, 由分流公式,得 A 所以,有 解得 A 2-8 电路如图题2-8所示。已知,解 KCL: 解得 mA, mA 、 R 为 k Ω 解 (a)由于有短路线,, (b) 等效电阻为 2-12 电路如图题2-12所示。求电路AB 间得等效电阻。
解 (a) (b) 3-4 用电源变换得方法求如图题3-4所示电路中得电流I 。 解 或由( A,A, A 所以 A 4-3 用网孔电流法求如图题4-3 解 显然,有一个超网孔,应用KVL 即 电流源与网孔电流得关系 解得: A,A 电路中各元件得功率为 W,W, W,W 显然,功率平衡。电路中得损耗功率为740W 。 4-10 用节点电压法求如图题4-10所示电路中得电压。 解 只需列两个节点方程 解得 V ,V 所以 V 4-13 电路如图题4-13所示,求电路中开关S 打开 与闭合时得电压。 解 由弥尔曼定理求解 开关S 打开时: V 开关S 闭合时
5-4 用叠加定理求如图题5-4所示电路中得电压U 。 解 应用叠加定理可求得 10V 电压源单独作用时: 5A 电流源单独作用时: 电压为 5-8 图题5-8所示无源网络N 外接U S =2V , I S =2A 时, U S =2V ,I S =0A 时, 响应I =5A 。现若U S =4V,I S =2A 时,则响应I 为多少? 解 根据叠加定理: I ＝K 1U S ＋K 2I S 当U S =2A 、 I S =0A 时 I =5A ∴K 1=5/2当U S =2V 、 I S =2A 时I =10A ∴K 2=5/2 当U S =4V 、 I S =2A 时 响应为 I =5/2×4+5/2×2=15A 5-10 求如图题5-10 解 用叠加定理求戴维南电压 V 戴维南等效电阻为 5-16 用诺顿定理求图题5-16示电路 中得电流I 。 解 短路电流 I SC =120/40=3A 等效电阻 R 0=80//80//40//60//30=10Ω 5-18 电路如图题5-18所示。求R L 为何值时 解 用戴维南定理有,开路电压: V 戴维南等效电阻为 所以,R L =R 0 = 4、8Ω时,R L 可获得最大功率, 其最大功率为 5-20 如图题5-20所示电路中,电阻R L 可调,当R R ＝？ 解:先将R L 移去,求戴维南等效电阻: R 0 =(2+R)//4 Ω 由最大传输定理: 用叠加定理求开路电压: 由最大传输定理: , 故有 U S =16V 6-1 参见图题6-1:(a)画出ms ;(c)求电感提供最大功率时得时刻;(d)求ms 时电感贮存得能量。
电路分析基础练习题 @复刻回忆 1-1在图题1-1所示电路中。元件A 吸收功率30W ，元件B 吸收功率15W ，元件C 产生功率30W ，分别求出三个元件中的电流I 1、I 2、I 3。 解61=I A ，32-=I A ，63=I A 1-5在图题1-5所示电路中，求电流I 和电压U AB 。 解1214=--=I A ，39442103=?+?+=AB U V 1-6在图题1-6所示电路中，求电压U 。 解U +?-=253050 V 1-8在图题1-8所示电路中，求各元件的功率。 解电阻功率：123223=?=ΩP W ， 82/422= =Ω P W 电流源功率： 电压源功率： 1(44=V P W 2-7电路如图题2-7所示。求电路中的未知量。 解1262=?=S U V 2-9电路如图题2-9 3 I 解得2-8电路如图题2-8所示。已知213I I =解KCL ：6021=+I I 解得451=I mA,152=I mA. R 为 6.615452.2=?=R k ? 解(a)由于有短路线，R (b)等效电阻为 2-12电路如图题2-12所示。求电路AB 间的等效电阻AB R 。 A 3R U 3W 123=P Ω
解(a)Ω=+=++=75210//10)8//82//(6//6AB R (b)Ω=+=++=612//62)104//4//(64//4AB R 3-4用电源变换的方法求如图题3-4所示电路中的电流I 。 、(c) 解ab U 3-144-2用网孔电流法求如图题4-2?????=-++=-+-+=-+0)(31580 0)(4 )(32100)(4823312322211I I I I I I I I I I I 解得： 26.91=I A ，79.22=I A ， 98.33-=I A 所以79.22==I I x A 4-3用网孔电流法求如图题4-3所示电路中的功率损耗。 解显然，有一个超网孔，应用KVL 即11015521=+I I 电流源与网孔电流的关系 解得：101=I A ，42=I A 电路中各元件的功率为 200102020-=?-=V P W ，36049090-=?-=V P 1806)10520(6-=??-=A P W ，5102+?=电阻P W 显然，功率平衡。电路中的损耗功率为740W 。 4-10用节点电压法求如图题4-10所示电路中的电压0U 。 解只需列两个节点方程 解得 501=U V ，802=U V 所以 1040500=-=U V 4-13电路如图题4-13解由弥尔曼定理求解 开关S 打开时： 20/140/120/30040/300-=+-=U 1Ω4I 6I 12I 2I 0V
试题库 一、填空题（建议较易填空每空0.5分，较难填空每空1分） 1、电流所经过的路径叫做电路，通常由电源、负载和中间环节三部分组成。 2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是对发电厂发出的电能进行传输、分配和转换；电子技术的电路主要功能则是对电信号进行传递、变换、存储和处理。 3、实际电路元件的电特性单一而确切，理想电路元件的电特性则多元和复杂。无源二端理想电路元件包括电阻元件、电感元件和电容元件。 4、由理想电路元件构成的、与实际电路相对应的电路称为电路模型，这类电路只适用集总参数元件构成的低、中频电路的分析。 5、大小和方向均不随时间变化的电压和电流称为稳恒直流电，大小和方向均随时间变化的电压和电流称为交流电，大小和方向均随时间按照正弦规律变化的电压和电流被称为正弦交流电。 6、电压是电路中产生电流的根本原因，数值上等于电路中两
点电位的差值。 7、电位具有相对性，其大小正负相对于电路参考点而言。 8、衡量电源力作功本领的物理量称为电动势，它只存在于电源内部，其参考方向规定由电源正极高电位指向电源负极低电位，与电源端电压的参考方向相反。 9、电流所做的功称为电功，其单位有焦耳和度；单位时间内电流所做的功称为电功率，其单位有瓦特和千瓦。10、通常我们把负载上的电压、电流方向称作关联方向；而把电源上的电压和电流方向称为非关联方向。 11、欧姆定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；基尔霍夫定律则是反映了电路的整体规律，其中KCL定律体现了电路中任意结点上汇集的所有支路电流的约束关系，KVL定律体现了电路中任意回路上所有元件上电压的约束关系，具有普遍性。 12、理想电压源输出的电压值恒定，输出的电流值由它本身和外电路共同决定；理想电流源输出的电流值恒定，输出的电压由它本身和外电路共同决定。 13、电阻均为9Ω的Δ形电阻网络，若等效为Y形网络，各电阻的阻值应为3Ω。
2009—2010学年度第一学期期末考试试题（A）答案 08级《电路分析》试题(闭卷) (适用专业:机电) 注意事项：本卷共5个大题，满分为100分，考试时间为90分钟。 题号一二三四五六七八九十总分 得分 一、填空题（每空1分，共20分） 1 电路的基本组成有电源、负载、开关、导线。 2 由基尔霍夫电流定律可知，对一个节点而言，流进它的电流之和应该等于流出电流之和。 3 任何一个无源二端网络都可以用一个等效电阻代替；任何一个有源二端网络都可以用实际电压源或实际电流源代替。 4 已知一正弦交流电流i=sin(314t-45ο)A，则该交流电流的最大值为 1A ，有效值为 0.707A ，频率为 50Hz ，周期为 0.02S ，初相位为 -45ο。 5提高电路负载功率因数的常用办法是在负载两端并联电容。 6两个线圈反向串连等效电感为16mH，顺向串连等效电感为24mH，则M大小为 2mH 。 7换路定律的内容包括 i L (0 + )= i L (0 - ) 和 u c (0 + )= u c (0 - )。 8 一个3个节点6条支路的网络，独立节点数为 2 、独立回路数为 4 。 9 如图1所示电路，电压Uab= 12 V 图1 10 大小分别为2Ω、2Ω、2Ω的3个电阻接成星形，如果等效成三角形连接，则对应的3个电阻为 6Ω。 二选择题（每题2分，共10分） 1、求图2电路中a点的电位为( A )。 A. 20 V B. 120 V C. 220 V D. -60 V ? ? ? +200V -100V 150kΩ 100kΩ a 图2 a 图3 b 2、图3所示电路中,ab间等效电阻为( C )。 A. R B. 3R C. R/3 D. 2R/3 3、图4所示电路，R1增大时，电压U( C ) A、增大 B、减小 C、不变 D、不确定 图4 图5 4、图5所示电路中，电流源( A )。 A、发出功率10W B、吸收功率10W C、发出功率20 W D、吸收功率20W 5、发电机的三相绕组作Y连接,若线电压V t U AB ) 30 sin( 2 380? - =ω,则其相电压( C ) A、, ) 150 sin( 2 220 , ) 30 sin( 2 200V u V t u B A ? - = ? - =ω ωV t u C ) 90 sin( 2 200? - =ω B、, ) 90 sin( 2 220 , ) 30 sin( 2 200V u V t u B A ? - = ? - =ω ωV t u C ) 150 sin( 2 200? - =ω C、, ) 180 sin( 2 220 , ) 60 sin( 2 200V u V t u B A ? - = ? - =ω ωV t u C ) 60 sin( 2 200? + =ω D、, ) 180 sin( 2 220 , ) 60 sin( 2 200V u V t u B A ? - = ? - =ω ωV t u C ) 120 sin( 2 200? - =ω 三判断题（每题1分，共10分）： 1 负载连接成三角形，则线电流大小必为相电流的3倍。（╳） 2 理想电压源和理想电流源是可以等效变化的。（╳） 3额定电压为220V311V的交流电源上。（╳） 4 在RLC电路串联电路中，若感抗小于容抗，则该电路中的总电流超前端电压，电 路为容性电路。（√） 得分阅卷人 得分阅卷人 得分阅卷人
教你如何看懂集成电路的线路图 集成电路应用电路图具有以下功能： 1.它表达了集成电路各引脚外电路结构、元器件参数等，从而表示了某一集成电路的完整工作情况。 2.有些集成电路应用电路中，画出了集成电路的内电路方框图，这时对分析集成电路应用电路是相当方便的，但这种表示方式不多。 3.集成电路应用电路有典型应用电路和实用电路两种，前者在集成电路手册中可以查到，后者出现在实用电路中，这两种应用电路相差不大，根据这一特点，在没有实际应用电路图时可以用典型应用电路图作参考，这一方法修理中常常采用。 4.一般情况集成电路应用电路表达了一个完整的单元电路，或一个电路系统，但有些情况下一个完整的电路系统要用到两个或更多的集成电路。 集成电路应用电路具有以下特点： 1.大部分应用电路不画出内电路方框图，这对识图不利，尤其对初学者进行电路工作分析时更为不利。 2.对初学者而言，分析集成电路的应用电路比分析分立元器件的电路更为困难，这是对集成电路内部电路不了解的原缘，实际上识图也好、修理也好，集成电路比分立元器件电路更为方便。 3.对集成电路应用电路而言，大致了解集成电路内部电路和详细了解各引脚作用的情况下，识图是比较方便的。这是因为同类型集成电路具有规律性，在掌握了它们的共性后，可以方便地分析许多同功能不同型号的集成电路应用电路。 集成电路的方法和注意事项主要以下几点： 1.了解各引脚的作用是识图的关键了解各引脚的作用可以查阅有关集成电路应用手册。知道了各引脚作用之后，分析各引脚外电路工作原理和元器件作用就方便了。例如：知道①脚是输入引脚，那么与①脚所串联的电容是输入端耦合电路，与①脚相连的电路是输入电路。 2.了解集成电路各引脚作用的三种方法了解集成电路各引脚作用有三种方法：一是查阅有关资料;二是根据集成电路的内电路方框图分析;三是根据集成电路的应用电路中各引脚外电路特征进行分析。对第三种方法要求有比较好的电路分析基础。 3.集成电路应用电路分析步骤如下： ①直流电路分析。这一步主要是进行电源和接地引脚外电路的分析。
《电路分析》期末考试试题（A ） 一、 填空：要求有计算过程。(每空5分，共15分) 1、图1所示电路中理想电流源得功率为 -60W 。(4分) 2、图2所示电路中电流I 为 －1、5A 。 3、图3所示电路中电流U 为 115V 。 二、 分别用节点法、网孔法与戴维南定理求图 4所示电路中得电流I 。 (每种方法10分，共计30分。要求有计算过程。) 图4 图5 图6 I=6A 三、 求图5所示电路中得电压U ab 。(10分) U ab =60V 四、 含理想变压器电路如图6，V U S 00100∠=? ，求负载R 上电压有效 值U 。(10分) U=8、01V 五、求图7中各二端网络得等效电阻。(15分)
图7 (a)36Ω；(b)12Ω；(c)－6Ω。(每题5分，共15分) 六、电路如图8所示，开关K闭合前电路已稳定，用三要素法求K 闭合后得u c(t)。(10分) 解：uc(0+)=5V (2分)uc(∞)=10V (2分) τ=RC=10s (2分)uc(t)=10-5e-0、1t V (4分) 七、(5+5=10分) 电路如图9所示。已知：U=8V，Z1=1-j0、5Ω，Z2=1+j1Ω，Z3=3-j1Ω。 (1) 求输入阻抗Zi； (2) 求? I。解：(1)Zi=2Ω；(2) I1=4∠0A 1 图8 图9 《电路分析》期末考试试题（B） 一、选择题(单选)：(20分) 1、电阻与电感元件并联，它们得电流有效值分别为3A 与4A，则它们总得电流有效值为( C ) 。
A、7A B、6A C、5A D、4A 2、关于理想电感元件得伏安关系，下列各式正确得有(D )、 A、u=ωLi B、u=Li C、u=jωLi D、u=Ldi/dt 3、耦合电感得顺串时等效电感为( A ) 。 A、L eq=L1+L2+2M B、L eq=L1+L2-2M C、L eq=L1L2-M2 D、 L eq=L1L2-M2 4、单口网络，其入端阻抗形式就是Z=R+jX，当X<0时,单口网络呈( C) A、电阻性质 B、电感性质 C、电容性质 二、填空：(每空2分，共14分) 1、图1、1所示电路中理想电流源吸收得功率为-15W。 2、图1、2所示电路中电阻得单位为Ω，则电流I为1A。 3、已知i=10cos(100t-30。)A，u=5sin(100t-60。)A,则 i、u得相位差为120°且i 超前 u。 4、为提高电路得功率因数，对容性负载，应并接电感元件。 5、三相对称电路，当负载为星形接法时，相电压与线电压得关系为U L=1、732U P 相电流与线电流得关系为 I L=I P。 三、电路见图3，用网孔分析法求I。(10分) 解：Ia（1+1）-Ic=-10 Ib（2+2）-2Ic=10-2 Ic=-2
第1章电路分析基础 本章要求 1、了解电路的组成和功能，了解元件模型和电路模型的概念； 2、深刻理解电压、电流参考方向的意义； 3、掌握理想元件和电压源、电流源的输出特性； 4、熟练掌握基尔霍夫定律； 5、深刻理解电路中电位的概念并能熟练计算电路中各点电位； 6、深刻理解电压源和电流源等效变换的概念； 7、熟练掌握弥尔曼定理、叠加原理和戴维南定理； 8、理解受控电源模型, 了解含受控源电路的分析方法。 本章内容 电路的基本概念及基本定律是电路分析的重要基础。电路的基本定律和理想的电路元件虽只有几个，但无论是简单的还是复杂的具体电路，都是由这些元件构成，从而依据基本定律就足以对它们进行分析和计算。因而，要求对电路的基本概念及基本定律深刻理解、牢固掌握、熟练应用、打下电路分析的基础。依据欧姆定律和基尔霍夫定律，介绍电路中常用的分析方法。这些方法不仅适用于线性直流电路，原则上也适用于其他线性电路。为此，必须熟练掌握。 1.1电路的基本概念 教学时数 1学时 本节重点 1、理想元件和电路模型的概念 2、电路变量（电动势、电压、电流）的参考方向； 3、电压、电位的概念与电位的计算。 本节难点参考方向的概念和在电路分析中的应用。 教学方法通过与物理学中质点、刚体的物理模型对比，建立起理想元件模 型的概念，结合举例，说明电路变量的参考方向在分析电路中的重要性。通过例题让学生了解并掌握电位的计算过程。 教学手段传统教学手法与电子课件结合。 教学内容 一、实际电路与电路模型 1、实际电路的组成和作用 2、电路模型： 3、常用的理想元件： 二、电路分析中的若干规定 1、电路参数与变量的文字符号与单位 2、电路变量的参考方向 变量参考方向又称正方向，为求解变量的实际方向无法预先确定的复杂电 路，人为任意设定的电路变量的方向，如图（b）所示。 参考方向标示的方法： ①箭头标示；②极性标示；③双下标标示。
试卷编号 命题人：审批人：试卷分类（A卷或B卷）A 大学试卷 学期：2006至2007学年度第1学期 课程：电路分析基础 I专业：信息学院05级 班级：姓名：学号： 题号一二三四五六七八九 十十 十总分 一二 得分 一、得分 (本小题 5 分 )求图示电路中a、 b 端的等效电阻R ab。 R2 R1a b R ab=R2 二、得分 (本小题 6 分 )图示电路原已处于稳态，在t 0 时开关打开，求则i 0。 5i t 0 4A51F05.H3 i(0+)=20/13=1.54A
三、得分 (本大题6分)求图示二端网络的戴维南等效电路。 a +1 15V2 -1 1A2 2 b u ab=10v, R0=3Ω 四、得分 (本小题 5 分)图示电路中,电流I=0，求U S。 I 3 2A3 U S Us=6v 五、得分 (本小题 5 分)已知某二阶电路的微分方程为 d 2 u8 d u12 u 10 d t 2 d t 则该电路的固有频率(特征根 )为 ____-2________ 和___-6______ 。该电路处于 ___过 _____阻尼工作状态。
六、得分 (本小题 5 分 )电路如图示 ,求 a、 b 点对地的电压U a、U b及电流 I 。 1 1a1 I b 3V212V U a=U b=2v, I=0A. 七、得分 (本大题10分 )试用网孔分析法求解图示电路的电流I1、 I2、 I3。 4I1I 25 I 3 12V234V I1=4A, I 2=6A,I3=I1-I2=-2A 八、得分 (本小题 10 分 )用节点分析法求电压 U。 4 4U 14 U 1U 224 V U=4.8V
《数字电子技术基础》 真值表的整体分析法 教学设计 主讲人：杨聪锟 西安工业大学电子信息工程学院 所属学科：电气类 课程名称：数字电子技术基础 课程类型：专业基础课 适用对象：自动化、电子信息科学与技术、电子信息工程、通信工程等电专业四年制本科。 授课方式：课堂教学，多媒体课件（自制）与板书配合讲授。………………………………………………………………………………………… 一．教学背景 《数字电子技术基础》是一门电子技术方面入门性质的技术基础课程，它自成体系，是实践性很强的一门课程。其任务是通过对本课程的学习，使学生获得数字电子技术方面的基本理论、基本知识和基本技能，培养学生分析问题和解决问题的能力，为进一步深入学习电子技术的某些领域以及电子技术在专业上的应用打好基础。 本课程的先修课程是《高等数学》、《大学物理》、《电路分析基础》、《模拟电子技术》，后续课程是《微机原理》、《计算机控制》等。在《模拟电子技术》中的晶体管及其放大电路和一阶RC电路的暂态分析等是本课程的基础，应在先修课中学好。 学完本课程学生应达到以下要求： （1）掌握数字电路和逻辑函数的基本概念 （2）熟练掌握门电路、触发器等数字电路基本器件的逻辑功能和电气特性（3）掌握TTL、CMOS器件的正确使用方法 （4）理解利用功能表使用中规模集成（MSI）器件进行分析和设计逻辑电路（5）了解可编程逻辑器件（PLD）的种类、特点及使用方法 （6）了解数字技术的发展方向 二．教学内容 逻辑真值表，简称真值表，是一种用来描述逻辑函数的全部真伪关系的表格。将一个现实的逻辑命题进行逻辑抽象和逻辑赋值，形成该命题的数学表达时，往往首先就会用到真值表。 【讲解要点】 1. 真值表的原理和列写规则可总结为以下三句话，即真值表的整体分析法。 ◆真值表是描述逻辑函数功能的最底层工具；
第一题 关于电流、电流方向,下列说法正确的是( ) A.正、负电荷的移动形成电流 B.在电源外部,电流从电源的负极流向正极 C.物理学规定正电荷定向移动的方向为电流方向 D.金属导体中的电流方向与自由电子的移动方向相同 第二题 如图是小明设计的“电子水平仪”。若将水平仪放置到倾斜的平台上，由于重锤所受重力的方向总是_____ ，金属丝就会与中央有孔的金属板接触，电路接通，铃响灯亮。在该电路中，电铃与电灯是_____联的。 第三题 第四题
一只玩具猫外形如图1所示,猫体内有电池,猫手相当于一开关,向下压猫手,猫脸上的两个小电灯会一齐发光.把你设计的猫体内的电路图画在虚线框内(如图2),再按 照你设计的电路图将如图3的实物用笔画线连接起来. 第五题 “中国国家反恐小组”的拆弹专家要立即拆除恐怖分子设置的定时爆炸装置.如图所示,分别为该定时炸弹的实物图和引爆电路工作原理电路图。当起爆器有电流通过时，定时炸弹立即爆炸。请你帮助专家结合所学的知识进行分析排爆. (1)定时器(钟表)应该安装在___(选填“a”或“b”)导线上.在定时阶段,该导线是 ___(选填“通”或“开”)路,因此起爆器被_____,电流____(选填“能”或“不能”)通过引爆器,因此在定时阶段起爆器不会爆炸引爆炸弹. (2)当定时器(钟表)定时结束时b导线被_____(填“接通”或“切断”),此时电流 ___(选填“能”或“不能”通过起爆器,因此在定时结束的瞬间起爆器立即爆炸. (3)综上所述,定时器(钟表)在定时阶段相当于一个____(选填“闭合”或“断开”)的开关.为使该定时爆炸装置停止工作,应立即剪断导线___(选填“a”或“b”) 第六题
电路分析基础试题库汇编及答案一．填空题（每空1分） 1-1.所谓电路，是由电的器件相互连接而构成的电流的通路。 1-2.实现电能输送和变换的电路称为电工电路；实现信息的传输和处理的电路称为电子电路。 1-3.信号是消息或信息的表现形式，通常是时间的函数。 2-1.通常，把单位时间内通过导体横截面的电荷量定义为电流。 2-2.习惯上把正电荷运动方向规定为电流的方向。 2-3.单位正电荷从a点移动到b点能量的得失量定义为这两点间的电压。 2-4.电压和电流的参考方向一致，称为关联参考方向。 2-5.电压和电流的参考方向相反，称为非关联参考方向。 2-6.若P>0（正值），说明该元件消耗（或吸收）功率，该元件为负载。 2-7.若P<0（负值），说明该元件产生（或发出）功率，该元件为电源。 2-8.任一电路中，产生的功率和消耗的功率应该相等，称为功率平衡定律。 2-9.基尔霍夫电流定律（KCL）说明在集总参数电路中，在任一时刻，流出（或流出）任一节点或封闭面的各支路电流的代数和为零。 2-11.基尔霍夫电压定律（KVL）说明在集总参数电路中，在任一时刻，沿任一回路巡行一周，各元件的电压代数和为零。 2-12.用u—i平面的曲线表示其特性的二端元件称为电阻元件。 2-13.用u—q平面的曲线表示其特性的二端元件称为电容元件。 2-14.用i— 平面的曲线表示其特性的二端元件称为电感元件。 u(t)，与流过它的电流i无关的二端元件称为电压源。 2-15.端电压恒为 S i(t)，与其端电压u无关的二端元件称为电流源。 2-16.输出电流恒为 S 2-17.几个电压源串联的等效电压等于所有电压源的电压代数和。 2-18.几个同极性的电压源并联，其等效电压等于其中之一。 2-19.几个电流源并联的等效电流等于所有电流源的电流代数和。
1-9．各元件的情况如图所示。 （1）若元件A 吸收功率10W ，求：U a =? 解：电压电流为关联参考方向，吸收功率： V A W I P U I U P a a 10110=== →= （2）若元件B 吸收功率10W ，求：I b =? 解：电压电流为非关联参考方向，吸收功率： A V W U P I UI P b b 11010-=-=- =→-= （3）若元件C 吸收功率-10W ，求：I c =? 解：电压电流为关联参考方向，吸收功率： A V W U P I UI P c c 11010-=-== →= （4）求元件D 吸收功率：P=? 解：电压电流为非关联参考方向，吸收功率： W mA mV UI P 61020210-?-=?-=-= （5）若元件E 输出的功率为10W ，求：I e =? 解：电压电流为关联参考方向，吸收功率： A V W U P I UI P e e 11010-=-== →= （6）若元件F 输出功率为-10W ，求：U f =? 解：电压电流为非关联参考方向，吸收功率： V A W I P U I U P f f 10110-=-=- =→-= （7）若元件G 输出功率为10mW ，求：I g =? 解：电压电流为关联参考方向，吸收功率： mA V mW U P I UI P g g 11010-=-== →= （8）试求元件H 输出的功率。 解：电压电流为非关联参考方向，吸收功率： mW mA V UI P 422-=?-=-= 故输出功率为4mW 。
1-11.已知电路中需要一个阻值为390欧姆的电阻，该电阻在电路中需承受100V 的端电压，现可供选择的电阻有两种，一种是散热1/4瓦，阻值390欧姆；另一种是散热1/2瓦，阻值390欧姆，试问那一个满足要求？ 解：该电阻在电路中吸收电能的功率为： W R U P 64.25390 10022=== 显然，两种电阻都不能满足要求。 1-14．求下列图中电源的功率，并指出是吸收还是输出功率。 解：（a ）电压电流为关联参考方向，吸收功率为：W A V UI P 623=?==; （b ）电压电流为非关联参考方向，吸收功率为：W A V UI P 623-=?-=-=, 实际是输出功率6瓦特; （c ）电压电流为非关联参考方向，吸收功率为：W A V UI P 623-=?-=-=, 实际是输出功率6瓦特; （d ）电压电流为关联参考方向，吸收功率为：W A V UI P 623=?==. 1-19.电路如图示，求图中电流I ，电压源电压U S ，以及电阻R 。 解： 1.设流过电压源的12A 电流参考方向由a 点到d 点，参见左图所示。 （1） 求电流I: A A A I 156=-= （2） 求电压U S : A A A I ba 14115=-= 对a 点列写KCL 方程： V 3) (a V 3) (b V 3) (c V 3) (d 题图1-14 题图1-19（1）
第1章试题库 “电路分析基础”试题(120分钟)—III 一、单项选择题（在每个小题的四个备选答案中，选出一个正确答案，并将正确答 案的号码填入提干的括号内。每小题2分，共40分） 1、图示电路中电流i等于（） 1）1A 2）2A 3）3A 4）4A 2、图示单口网络的短路电流sc i等于（）1）1A 2）1.5A 3）3A 4）-1A 3、图示电路中电压u等于（） 1）4V 2）-4V 3）6V 4）-6V 7AΩ 2Ω 1 Ω 4 i 6V Ω 2 Ω 4 sc i Ω 2 Ω 4 + _ Ω 2 Ω 2 - 2V + - 10V + u - +
4、图示单口网络的开路电压oc u 等于（ ） 1）3V 2）4V 3）5V 4）9V 5、图示电路中电阻R 吸收的功率P 等于（ ） 1）3W 2）4W 3）9W 4）12W 6、图示电路中负载电阻 L R 吸收的最大功率等于（ ） 1）0W 2）6W 3）3W 4）12W 7、图示单口网络的等效电阻等于（ ） 1）2Ω 2）4Ω 3）6Ω 4）-2Ω 3V Ω 2+_ R Ω 1A 3Ω1Ω 26V +_3V + _ + -oc u Ω 3+ _ 6V 5:1 L R Ω 4- + i 2a b i
8、图示电路中开关断开时的电容电压)0(+c u 等于（ ） 1）2V 2）3V 3）4V 4）0V 9、图示电路开关闭合后的电压)(∞c u 等于（ ） 1）2V 2）4V 3）6V 4）8V 10、图示电路在开关闭合后电路的时间常数等于（ ） 1）2S 2）3S 3）4S 4）7S 11、图示电路的开关闭合后，电感电流)(t i 等于（） 1）t e 25- A 2）t e 5.05- A 3）)1(52t e -- A 4）)1(55.0t e -- A 4V Ω 2+ _ Ω 2+- c u +_ 2V =t F 1Ω46V Ω 2+ _ Ω 2+ - c u 0=t F 1- +1u 1 2u + - Ω 2+ _ Ω2+ - =t F 1F 25A Ω 20=t i 1H
电路图，是通过电路元件符号绘制的电子元件连线走向图，它详细的描绘了各个元件的连线和走向，各个引脚的说明，和一些检测数据。（元件符号是国际统一制定的） PCB图，是电路板的映射图纸，它详细描绘了电路板的走线，元件的位置等。（可以说是电路板的基本结构图） 电路原理图，它是电路结构的基本构造图，它详细的描绘了电路的大致原理，元件和信号的走向，可以说是简化了的电路连线结构图。 1 引言 电子电路要正常工作，电源必不可少，并且电源性能对电路、电子仪器和电子设备的使用寿命、使用性能等影响很大，尤其在带有感性负载的电路和设备(如电机)中，对电源的性能要求更高。在很多应用直流电机的场合中，要求为电机驱动电路提供1个其输出能从0 V开始连续可调(0～24 V)的直流电源，并且要求电源有保护功能。实际上就是要求设计一个具有足够调压范围和带负载能力的直流稳压电源电路。该电路的设计关键在于稳压电路的设计，其要求是输出电压从0 V开始连续可调；所选器件和电路必须达到在较宽范围内输出电压可调；输出电压应能够适应所带负载的启动性能。此外，电路还必须简单可靠，能够输出足够大的电流。 2 电路的设计 符合上述要求的电源电路的设计方法有很多种，比较简单的有3种： (1)晶体管串联式直流稳压电路。电路框图如图1所示，该电路中，输出电压UO经取样电路取样后得到取样电压，取样电压与基准电压进行比较得到误差电压，该误差电压对调整管的工作状态进行调整，从而使输出电压发生变化，该变化与由于供电电压UI发生变化引起的输出电压的变化正好相反，从而保证输出电压UO为恒定值(稳压值)。因输出电压要求从0 V起实现连续可调，因此要在基准电压处设计辅助电源，用于控制输出电压能够从0 V开始调节。 单纯的串联式直流稳压电源电路很简单，但增加辅助电源后，电路比较复杂，由于都采用分立元件，电路的可靠性难以保证。 (2)采用三端集成稳压器电路。如图2所示，他采用输出电压可调且内部有过载保护的三端集成稳压器，输出电压调整范围较宽，设计一电压补偿电路可实现输出电压从0 V起连续可调，因要求电路具有很强的带负载能力，需设计一软启动电路以适应所带负载的启动性能。该电路所用器件较少，成本低且组装方便、可靠性高。
《电路分析基础》作业参考解答 第一章（P26-31） 1-5 试求题1-5图中各电路中电压源、电流源及电阻的功率（须说明是吸收还是发出）。 （a ）解：标注电压如图（a ）所示。 由KVL 有 故电压源的功率为 W P 302151-=?-=（发出） 电流源的功率为 W U P 105222=?=?=（吸收） 电阻的功率为 W P 20452523=?=?=（吸收） （b ）解：标注电流如图（b ）所示。 由欧姆定律及KCL 有 A I 35 152==，A I I 123221=-=-= 故电压源的功率为 W I P 151151511-=?-=?-=（发出） 电流源的功率为 W P 302152-=?-=（发出） 电阻的功率为 W I P 459535522 23=?=?=?=（吸收） 1-8 试求题1-8图中各电路的电压U ，并分别讨论其功率平衡。 （b ）解：标注电流如图（b ）所示。 由KCL 有 故 由于电流源的功率为 电阻的功率为 外电路的功率为 且 所以电路的功率是平衡的，及电路发出的功率之和等于吸收功率之和。 1-10 电路如题1-10图所示，试求： （1）图（a ）中，1i 与ab u ； 解：如下图（a ）所示。 因为 所以 1-19 试求题1-19图所示电路中控制量1I 及电压0U 。 解：如图题1-19图所示。 由KVL 及KCL 有 整理得 解得mA A I 510531=?=-，V U 150=。
题1-19图 补充题： 1. 如图1所示电路，已知 ， ，求电阻R 。 图1 解：由题得 因为 所以 2. 如图2所示电路，求电路中的I 、R 和s U 。 图2 解：用KCL 标注各支路电流且标注回路绕行方向如图2所示。 由KVL 有 解得A I 5.0=，Ω=34R 。 故 第二章（P47-51） 2-4 求题2-4图所示各电路的等效电阻ab R ，其中Ω==121R R ，Ω==243R R ，Ω=45R ，S G G 121==， Ω=2R 。 解：如图（a ）所示。显然，4R 被短路，1R 、2R 和3R 形成并联，再与5R 串联。 如图（c ）所示。 将原电路改画成右边的电桥电路。由于Ω==23241R R R R ，所以该电路是一个平衡电桥，不管开关S 是否闭合，其所在支路均无电流流过，该支路既可开路也可短路。 故 或 如图（f ）所示。 将原电路中上边和中间的两个Y 形电路变换为?形电路，其结果如下图所示。 由此可得 2-8 求题2-8图所示各电路中对角线电压U 及总电压ab U 。 题2-8图 解：方法1。将原电路中左边的?形电路变换成Y 形电路，如下图所示： 由并联电路的分流公式可得 A I 14 12441=+?=，A I I 314412=-=-= 故 方法2。将原电路中右边的?形电路变换成Y 形电路，如下图所示： 由并联电路的分流公式可得 A I 2.16 14461=+?=，A I I 8.22.14412=-=-= 故 2-11 利用电源的等效变换，求题2-11图所示各电路的电流i 。 题2-11图 解：电源等效变换的结果如上图所示。 由此可得 V U AB 16=A I 3 2=
