AMS5665镍铬合金
ASTM B163 –无缝镍和镍合金冷凝器和热交换器管的标准规范
ASTM B166 –镍铬铁合金标准规范（UNS N06600，N06601，N06603，N06690，N06693，N06025，N06045和N06696）*和镍铬钴钴钼合金（UNS N06617）棒，棒和棒线
ASTM B167 –镍铬铁合金（UNS N06600，N06601，N06603，N06690，N06693，N06025，N06045和N06696）的标准规范*和镍铬钴钴钼合金（UNS N06617）无缝管
ASTM B168 –镍铬铁合金（UNS N06600，N06601，N06603，N06690，N06693，N06025，N06045和N06696）和镍铬钴钴钼合金（UNS N06617）板，片和带的标准规范
ASTM B366 –工厂制造的锻造镍和镍合金配件的标准规范
ASTM B516 –镍铬铁合金焊接标准规范（UNS N06600，UNS N06603，UNS N06025和UNS N06045管
ASTM B517 –镍铬铁合金焊接标准规格（UNS N06600，UNS N06603，UNS N06025和UNS N06045）
ASTM B564 –镍合金锻件的标准规范
ASTM B751 –镍和镍合金焊接管通用要求的标准规范
MIL-R-5031 –棒和钢丝，焊接，耐腐蚀和耐热合金
MIL-T-23227 –管和管，镍铬铁合金（UNS N06600）
MIL-N-23228 –镍铬铁合金板，片和带
MIL-N-23229 –镍铬铁合金棒料和锻件
ASME SB-163，SB-166 – SB-168，SB-564
纳斯MR-01-75
QQ-W-390
（80-3）黄铜HSi80-3硅黄铜化学成分及力学性能介绍 牌号：HSi80-3硅黄铜 标准：GB/T 13808-1992 化学成份：周工/ TEL：①③⑧①--⑥①⑥--⑥③④③ 规格：棒，板，管，带，线，毛细管，异型材料 铜Cu：79.0～81.0 锡Sn：≤0.2 锌Zn：余量 铅Pb：≤0.1 磷P：≤0.02 铝Al：≤0.1 铁Fe：≤0.6 锰Mn：≤0.5 硅Si：2.5～4.0 锑Sb：≤0.05 铋Bi：≤0.003 注：≤1.5(杂质) 力学性能 抗拉强度σb (MPa)：≥295 伸长率δ10 (％)：≥25 注：棒材的纵向室温拉伸力学性能 试样尺寸：直径10～75 热处理规范： 热加工温度750～850℃。 概述： 在铜锌合金的基础上，加入硅的黄铜。它在大气和海水中均有较高的耐蚀性，抗应力腐蚀破裂的能力高于一般黄铜。含硅量一般在4％以下。常用硅黄铜80Cu-17Zn-3Si能承受热压力加工，耐蚀性优良，软态的拉伸强度为300MPa，伸长率为58％，适用于制作船舶零件，蒸汽管和水管配件等。这种合金的含铅量不能超过0.01％，否则会损害热塑性，特别是热锻性能。65Cu-31.5Zn-1.5Si-Pb为含铅的硅黄铜，具有较高的切削性，减摩性和耐蚀性，主要用于耐磨锡青铜的代用品。 特性： HSi80-3硅黄铜有良好的力学性能，耐蚀性高，无腐蚀破裂倾向，耐磨性亦可，在冷态、热态下压力加工性好，易焊接和钎焊，切削性好。导热导电性是黄铜中最低的。 用途： HSi80-3硅黄铜用于船舶零件、蒸汽管和水管配件等。 上海冶韩供应： 三宝红铜、竹菱电解铜、进口、红铜、自然铜、紫铜、纯铜、纯红铜、韧性铜、无氧铜、磷脱氧铜、铅黄铜、无铅铜、环保铜、易车铜、铜锌合金、锌黄铜、海军黄铜、易切削黄铜、简单铜、黄铜、红色黄铜、杯士铜、铬铜合金、铜铬合金、铬锆铜、铬青铜、锆青铜、高铍铜、铍青铜、高猛铜、锑青铜、钨铜、合金铜、磷青铜、锡青铜、铁青铜、模具铜、弹性铜合金、铝黄铜、铁黄铜、锰黄铜、镍黄铜、锑黄铜、砷黄铜、变形铜、康铜、考铜、锰白铜、铝镍青铜、铅白铜、硅黄铜、磷镍铜、高导铜、铍青铜、锡钨铜、锡锌铜、镁青铜、锌白铜、铝白铜、阻尼铜合金、镉青铜、青铜、钛青铜、磷青铜、铝青铜、锡青铜、硅青铜、锰青铜、银白铜、铍镍铜、铍钴铜、钨铜、磷铜、砷铜、锡黄铜、银铜、磷青铜、铜磷合金、白
表3铜及铜合金数字代号编号范围
S----砂型铸造; J----金属型铸造; R----熔模铸造; K----壳型铸造; Y----压力铸造; L1----离心铸造; La----连续铸造; B----变质处理; F---铸态; T1----人工时效; T2----退火; T4---淬火+自然时效; T5----淬火和不完全时效; T6----淬火和完全时效; T7----淬火和稳定回火; T8----淬火和软化回火; 4. 铸造铜合金的主要化学成分及机械性能(表4, 表5 ,表6),
5.4. 炉料计算程序;(铝合金和铜合金); 5.4.1.明确熔炼任务. 5.4.1.1根据所需合金要求选定配料成分. 5.4.1.2所需合金液的重量,(每坩锅熔炼合金重量) 5.4.1.3所用炉料的成分和回炉料用量,(包括中间合金) 5.4.2明确元素的烧损E,即各元素的烧损量%. 5.4.3计算(包括烧损)100公斤炉料各元素的需要量Q, Q=a/(1-E) (公斤) α-合金中计算元素成分的百分含量(%), E—元素的烧损量(%) 5.4.4根据熔制合金的实际重量W, 计算各元素的需要量A, A=Q×W/100 (公斤) 5.4.5计算在回炉料中各元素的含量B(公斤), B=G×a (公斤) G—回炉料加入量(公斤), a—回炉料中各元素的含量(%) 5.4.6计算应补加的新元素重量C; C=A-B (公斤) 5.4.7计算中间合金的需要量D; D=C/F (公斤), F—中问合金中元素的百分含量. 5.4.8中间合金中所带入的主要元素计算, (铜合金中的铜,铝合金中的铝) Cu(Al)=D-C
镍 概况（Survey）： 镍是化学元素之一，化学符号为Ni，原子序数为28，具磁性，银白色过渡金属。 性状（Character）： 在自然界中以硅酸镍矿或硫、砷、镍化合物形式存在。性坚韧，有磁性和良好的可塑性，在空气中不被氧化，溶于硝酸。 物理性质（Physical property）： 物质状态: 固态（具磁性） 熔点: 1728 K（1455 °C） 沸点: 3186 K（2913 °C） 摩尔体积: 6.59310-6m3/mol 汽化热: 370.4 kJ/mol 熔化热: 17.47 kJ/mol 蒸气压: 237 帕（1726K） 声速: 4970 m/s（293.15K）原子性质（Atomic properties）： 原子量: 58.6934 原子量单位 原子半径（计算值）: 135（149）pm 共价半径: 121 pm 范德华半径: 163 pm 价电子排布: [氩]3d84s2 电子在每能级的排布: 2，8，16，2 氧化价（氧化物）: 1，2，3，4（弱碱性）晶体结构: 面心立方晶格 名称规格尺寸纯度 镍丝（Ni）Φ0.2—1.0mm 99.9% 99.99% 99.999% 99.9995+% 99.9999% 99.9999+% Φ1.0—3.0mm 99.9% 99.99% 99.999% 99.9995+% 99.9999% 99.9999+% Φ3.0—6.0mm 99.9% 99.99% 99.999% 99.9995+% 99.9999% 99.9999+% 镍片（Ni）50*50*（0.2-1.5）mm 99.9% 99.99% 99.999% 99.999+% 99.9999% 99.9999+% 100*100*（0.2-1.5）mm 99.9% 99.99% 99.999% 99.999+% 99.9999% 99.9999+%
常用铜合金密度表 【纯铜材 8.90】洛阳铜加工网从事铜材加工、铜水套、铜锻件、铜焊接。 【铜 8.90】【59、62、65、68黄铜 8.50 】 【铁 7.86】【80、85、90黄铜 8.70】 【96黄铜 8.80】 【59-1、63-3铅黄铜 8.50】 【74-3铅黄铜 8.70】 【90-1锡黄铜 8.80】 【70-1锡黄铜 8.54】 【60-1和62-1锡黄铜 8.50】 【77-2 铝黄铜 8.60】洛阳铜材网有丰富的铜加工、铜材牌号对照表、今日最新铜价资讯。 【67-2.5、66-6-3-2、60-1-1铝黄铜 8.50】 【镍黄铜 8.50】 【锰黄铜 8.50】洛阳铜材厂提供无氧铜板、最新铜材价格、黄铜棒、接地铜排、空调铜管、变压器铜带、铜材牌号、铜绞线等。 【7-0.2、6.5-0.4、6.5-0.1、4-3锡青铜 8.80】 【5-5-5铸锡青铜 8.80】 【3-12-5铸锡青铜 8.69】销售洛阳铜加工厂各种牌号规格的铜材、黄铜线、有色金属加工、紫铜带、铜止水带、铜材、紫铜板、紫铜棒。 【0.5镉青铜 8.90】 【0.5铬青铜 8.90】【19-2铝青铜 7.60】【6-6-3铸锡青铜 8.82】 【9-4、10-3-1.5铝青铜 7.50】【硅黄铜、镍黄铜、铁黄铜 8.50】 【10-4-4铝青铜 7.46】【镍铜、镍镁、镍硅合金 8.85】 【轴承钢 7.81】【7铝青铜 7.80】【铍青铜 8.30】【3-1硅青铜 8.47】【1-3硅青铜 8.60】【1铍青铜 8.80】【1.5锰青铜 8.80】【5锰青铜 8.60】【4-4-2.5 锡青铜 8.75】 【5铝青铜 8.20】 【4-0.3、4-4-4锡青铜 8.90】
行业标准《精密模具材料用铜合金棒材》 编制说明 一、工作简况： 1、任务来源 根据工信厅科（[2014]628号）《工业和信息化部办公厅关于印发2014年第二批行业标准制修订计划的通知》及有色标委（【2014】114号文件下达了标准制定任务，其中附件2《2014年第一批有色金属行业标准项目计划表》序号93项（计划编号2014-1399T-YS）《精密模具材料用铜合金棒材》行业标准由江苏包罗铜材集团江苏海门江滨永久铜管有限公司负责起草制定。 标准制订计划任务正式下达后，江苏包罗铜材集团江苏海门江滨永久铜管有限公司成立了标准起草小组，并落实起草任务，确定标准的主要起草人，拟定该标准的工作计划。研究整理了本企业产品的技术要求及产品使用现状，并会同营销人员对模具材料用铜合金棒材生产及应用两方面进行调研，全面、准确地了解了市场不同客户的需求及目前国内棒材生产整体水平和现状。依据大量技术资料，于2015年3月形成了本标准征求意见稿。 2、起草单位简况 江苏包罗铜材集团股份有限公司创建于1976年，下辖海门江滨永久铜管有限公司和江苏天宇新材料研究所有限公司等12个子公司。公司占地面积50万平方米，其中建筑面积10.5万平方米，拥有多条连铸 -冷穿孔（挤压）-拉伸管棒材生产线，各类生产设备200多台（套），总资产3.9亿元。主要产品有铜及铜合金管材、棒材、线材及铜管件四大系列。产品广泛适用于冰箱、空调、建筑水道、海水淡化、装备制造、汽车、电子、电力通讯工业、船舶交通、五金机械、核电、军工、医疗器械等行业。公司年生产能力达3万吨左右。子公司江苏天宇新材料研究所有限公司拥用各类大型机械加工设备并有很高的设备加工与安装能力。 公司拥有较为完善的基础设施和齐全的有色金属材料加工、试验设备。公司的试验室检测设备齐全，能够进行有色金属材料的化学、物理、机械、电气、金相等多方面的性能检测。 经过30多年的发展，企业已具有雄厚的有色金属铜加工技术资源和技术实力：包罗”铜管被认定为“江苏省名牌产品”；注册商标“包罗”为“江苏省著名商标”； 2001被国家工商总局授予“国家重信用守合同企业”；多次被政府部门授予“江苏省明星企业”。公司注重技术创新，1995年公司被国家科委认定为“国家高新技术密集区特种铜材基地”，目前拥有省级以上鉴定的科研产品18个，部省级科技开发项目9个，各类科技成果12项，获国家专利局颁发的专利证书8个，其中发明专利2个。被国家工商总局授予为全国“重合同、守信用”企业。公司一直是银行的AAA级信用企业。
什么是镍铬―镍硅（镍铝）热电偶 镍铬―镍硅（镍铝）热电偶（分度号为K） 该种热电偶的正极为含铬10%的镍铬合金（KP），负极为含硅3%的镍硅合金（KN）。它的负极亲磁，依据此特性，用磁铁可以很方便地鉴别出热电偶的正负极。它的特点是，使用温度范围宽，高温下性能稳定，热电动势与温度的关系近似线性，价格便宜，因此，它是目前用量最大的一种热电偶。 K型热电偶适于在氧化性及惰性气氛中连续使用。短期使用温度为1200℃，长期使用温度为1000℃。经过选择后优质K型热电偶可以作为标准，用以分度工作用镍铬-镍硅等贱金属热电偶。在这种热电偶的两极添加金属钇及镁等元素，抗氧化性能可进一步提高，最高使用温度可达到1300℃。为了充分发挥贱金属价格便宜的优点，在同一测温场所中，可多安装几支热电偶，利用其灵敏度高和热电特性近似线性的特点，达到准确测量的目的。 我国已经基本上用镍铬―镍硅热电偶取代了镍铬―镍铝热电偶。国外仍然使用镍铬―镍铝热电偶。两种热电偶的化学成分虽然不同，但其热电特性相同，使用同一分度表。 K型热电偶是抗氧化性较强的贱金属热电偶。不适宜在真空、含碳、含硫气氛及氧化与还原交替的气氛下裸丝使用。当氧分压较低时，镍铬极中的铬将则优氧化（也称绿蚀），使热电动势发生很大变化。但金属气体对其影响较小。因此，多采用金属制热电偶保护管。 K型热电偶有以下缺点： 1、热电动势的高温稳定性较N型热电偶及贵金属热电偶差。在较高温度下，往往因氧化而损坏。在氧化性气氛中，直径3.2mm的K型热电偶，在1100℃，1200℃下经650h左右，均超过0.75级允许误差；但N型热电偶在相同条件下，经过1000h，其热电动势的最大变化为96.6μV（2.6℃）。在1250℃下经过1000h 后仍未超差。 2、在250～550℃范围内短期热循环稳定性不好，即使在同一温度点上，在升降温过程中其热电动势值也不一样，其差值可达2～5℃。 3、K型热电偶的负极，在150～200℃范围内要发生磁性转变，致使在室温至230℃范围内，分度值往往偏离分度表，尤其在磁场中使用时，长出现与时间无关的热电动势干扰。 4、长期处于高通量中子流辐照的环境下，由于负极中的Mn，Co等元素发生蜕变，使其稳定性欠佳，导致热电动势发生较大变化。 K型热电偶的分度号以前为EU-2，现为K。
HSi80-3硅黄铜 概述： 在铜锌合金的基础上，加入硅的黄铜。它在大气和海水中均有较高的耐蚀性，抗应力腐蚀破裂的能力高于一般黄铜。含硅量一般在4%以下。常用硅黄铜80Cu-17Zn-3Si能承受热压力加工，耐蚀性优良，软态的拉伸强度为300MPa，伸长率为58%，适用于制作船舶零件，蒸汽管和水管配件等。这种合金的含铅量不能超过0.01%，否则会损害热塑性，特别是热锻性能。65Cu-31.5Zn-1.5Si-Pb为含铅的硅黄铜，具有较高的切削性，减摩性和耐蚀性，主要用于耐磨锡青铜的代用品。 特性： HSi80-3硅黄铜有良好的力学性能，耐蚀性高，无腐蚀破裂倾向，耐磨性亦可，在冷态、热态下压力加工性好，易焊接和钎焊，切削性好。导热导电性是黄铜中最低的。 化学成份： 铜Cu ：79.0～81.0 锡Sn ：≤0.2 锌Zn：余量 铅Pb：≤0.1 磷P：≤0.02 铝Al：≤0.1 铁Fe：≤0.6 锰Mn：≤0.5 硅Si ：2.5～4.0 锑Sb ：≤0.05 铋Bi：≤0.003 注：≤1.5(杂质) [2] 力学性能： 抗拉强度σb (MPa)：≥295 伸长率δ10 (%)：≥25 注：棒材的纵向室温拉伸力学性能 试样尺寸：直径10～75 ●热处理规范：热加工温度750～850℃。 用途: HSi80-3硅黄铜用于船舶零件、蒸汽管和水管配件等。 上海商虎供应： 三宝红铜、竹菱电解铜、进口、红铜、自然铜、紫铜、纯铜、纯红铜、韧性铜、无氧铜、磷脱氧铜、铅黄铜、无铅铜、环保铜、易车铜、铜锌合金、锌黄铜、海军黄铜、易切削黄铜、简单铜、黄铜、红色黄铜、杯士铜、铬铜合金、铜铬合金、铬锆铜、铬青铜、锆青铜、高铍铜、铍青铜、高猛铜、锑青铜、钨铜、合金铜、磷青铜、锡青铜、铁青铜、模具铜、弹性铜合金、铝黄铜、铁黄铜、锰黄铜、镍黄铜、锑黄铜、砷黄铜、变形铜、康铜、考铜、锰白铜、铝镍青铜、铅白铜、硅黄铜、磷镍铜、高导铜、铍青铜、锡钨铜、锡锌铜、镁青铜、铁白铜、白铜、锌白铜、铝白铜、阻尼铜合金、镉青铜、青铜、钛青铜、磷青铜、铝青铜、锡青铜、硅青铜、锰青铜、银白铜、铍镍铜、铍钴铜、钨铜、磷铜、砷铜、锡黄铜、银铜、磷青铜、
Acron 铝基铜硅合金Adnic 耐蚀铜镍合金 Ajax 铅青铜轴承合金Akrit 钴铬钨刀具合金alader 硅铝合金 Alar 铝硅系合金 Alcres 铁铝铬耐蚀耐热合金Alcumite 铜铝铁镍耐蚀合金aldary 铜合金 Aldrey 铝镁硅合金Alfenol 高导磁铝铁合金alloy content 合金含量 alloy for die casting 压铸合金 alloy material 合金材料 alloy steel rod 合金钢抽油杆 alloy steel 合金钢 alloy 合金 alloyage 制合金；熔合alloying element 合金元素 allumen 锌铝合金 Alneon 铝锌铜合金 ALNI 镍合金钢 Alpax 铝硅合金 ALSI 硅铝合金 Alsical 硅铝钙合金 Alsifer 硅铝铁磁性合金Alsimin 硅铝铁合金
Aludur 铝镁硅合金 aluflex 锰铝合金 Alumel 阿留麦尔镍基合金Alusil 铝硅活塞合金Antaciron 硅铁合金 antifriction alloy 减磨合金 Avional 高拉应力铝合金 BAB 巴氏合金 babbit metal 巴氏合金 babbit packing ring 巴氏合金填密圈 babbit seat 巴氏合金座 babbit 巴比特合金 babbit-lined bearing 巴氏合金衬套轴承babbitting 巴比特合金 Badin metal 巴丁合金 Bahnmetal 铅基轴承合金barberite 铜镍锡硅合金 bearing metal 轴承合金 bendalloy 易熔合金；弯管合金bertholide 贝陀立合金 billon 金、银与其他金属的合金Bonalit 铝基活塞合金Britannia metal 锡锑铜合金 Calite 镍铝铬铁耐热合金Calmalloy 卡尔马洛伊合金Calmet 铬镍铝奥氏体耐热合金calorite 镍铬铁锰耐热合金
如果是由二种以上的元素组成的多种合金就称为特殊黄铜。如由铅、锡、锰、镍、铁、硅组成的铜合金。黄铜有较强的耐磨性能。特殊黄铜又叫特种黄铜，它强度高、硬度大、耐化学腐蚀性强。还有切削加工的机械性能也较突出。由黄铜所拉成的无缝铜管，质软、耐磨性能强。黄铜无缝管可用于热交换器和冷凝器、低温管路、海底运输管。制造板料、条材、棒材、管材，铸造零件等。含铜在62%～68%，塑性强，制造耐压设备等。 根据黄铜中所含合金元素种类的不同，黄铜分为普通黄铜和特殊黄铜两种。压力加工用的黄铜称为变形黄铜。 黄铜以锌作主要添加元素的铜合金﹐具有美观的黄色﹐统称黄铜。铜锌二元合金称普通黄铜或称简单黄铜。三元以上的黄铜称特殊黄铜或称复杂黄铜。含锌低於36％的黄铜合金由固溶体组成﹐具有良好的冷加工性能﹐如含锌30％的黄铜常用来制作弹壳﹐俗称弹壳黄铜或七三黄铜。含锌在36～42％之间的黄铜合金由和固溶体组成﹐其中最常用的是含锌40％的六四黄铜。为了改善普通黄铜的性能﹐常添加其他元素﹐如铝﹑镍﹑锰﹑锡﹑硅﹑铅等。铝能提高黄铜的强度﹑硬度和耐蚀性﹐但使塑性降低﹐适合作海轮冷凝管及其他耐蚀零件。锡能提高黄铜的强度和对海水的耐腐性﹐故称海军黄铜﹐用作船舶热工设备和螺旋桨等。铅能改善黄铜的切削性能﹔这种易切削黄铜常用作钟表零件。黄铜铸件常用来制作阀门和管道配件等。[1] 性能用途 普通黄铜 （1）普通黄铜的室温组织普通黄铜是铜锌二元合金，其含锌量变化范围较大，因此其室温组织也有很大不同。根据Cu－Zn二元状态图（图6），黄铜的室温组织有三种：含锌量在35%以下的黄铜，室温下的显微组织由单相的α固溶体组成，称为α黄铜；含锌量在36%～46%范围内的黄铜，室温下的显微组织由（α+β）两相组成，称为（α+β）黄铜（两相黄铜）；含锌量超过46%～50%的黄铜，室温下的显微组织仅由β相组成，称为β黄铜。 （2）压力加工性能 α单相黄铜（从H96至H65）具有良好的塑性，能承受冷热加工，但α单相黄铜在锻造等热加工时易出现中温脆性，其具体温度范围随含Zn量不同而有所变化，一般在200～700℃之间。因此，热加工时温度应高于700℃。单相α黄铜中温脆性区产生的原因主要是在Cu-Zn合金系α相区内存在着Cu3Zn和Cu9Zn两个有序化合物，在中低温加热时发生有序转变，使合金变脆；另外，合金中存在微量的铅、铋有害杂质与铜形成低熔点共晶薄膜分布在晶界上，热加工时产生晶间破裂。实践表明，加入微量的铈可以有效地消除中温脆性。 两相黄铜（从H63至H59），合金组织中除了具有塑性良好的α相外，还出现了由电子化合物CuZn为基的β固溶体。β相在高温下具有很高的塑性，而低温下的β′相（有序固溶体）性质硬脆。故（α+β）黄铜应在热态下进行锻造。含锌量大于46%～50%的β黄铜因性能硬脆，不能进行压力加工。 （3）力学性能黄铜中由于含锌量不同，机械性能也不一样，图7是黄铜的机械性能随含锌量不同而变化的曲线。对于α黄铜，随着含锌量的增多，σb和δ均不断增高。对于（α+β）黄铜，当含锌量增加到约为45%之前，室温强度不断提高。若再进一步增加含锌量，则由于合金组织中出现了脆性更大的r相（以Cu5Zn8化合物为基的固溶体），强度急剧降低。（α+β）黄铜的室温塑性则始终随含锌量的增加而降低。所以含锌量超过45%的铜锌合金无实用价值。
1、纯镍：熔点高（1455度），力学性能和冷、热压力加工性能好，耐腐蚀性优良，是耐热浓碱溶液腐蚀的最好材料，耐中性和微酸性溶液以及有机溶剂，在大气、淡水和海水中化学性稳定，但不耐氧化性酸和高温含硫气体的腐蚀。一般用作机械、化工设备的耐腐蚀构建，精密仪器结构件，电子管和无线电设备零件，医疗器械及食品工业餐具器皿等。 2、阳极镍：电解镍，质地纯净，且有去钝化作用。一般用于电镀镍槽中作阳极用，在电镀中，溶解均匀，产生阳极泥少，镀层光洁、分布均匀，与基体结合牢固。 3、镍锰合金：有较高的室温和高温强度，耐热、耐腐蚀性好，加工性能优良。在温度较高的含硫气氛中耐蚀性比纯镍高，热稳定性和电阻率也比纯镍高。一般用作内燃机火花塞电极，电阻灯灯泡丝，电子管的栅极。 4、镍铜合金：有两类，一类耐腐蚀性高，无磁性，一般用作抗磁性零件。另一类也称蒙乃尔合金，其腐蚀性与镍、铜相似，但对氢氟酸的耐蚀性非常好，合金强度比纯镍高，具有良好的加工工艺性能，耐高温性好，能在750度以下大气中稳定使用，在500度以下保持足够的强度。一般用作高强度、高腐蚀零件，高压充油电缆，供油槽、加热设备和医疗器械零件。 5、电子用镍合金：该类镍合金分两大类，每类都有数种合金。 （一）镍镁合金及镍硅合金，具有高的电真空性能，耐腐蚀性好，可用作电子管氧化物阴极芯，但在工作过程中，氧化物层与芯金属接触面上往往产生一层高电阻的化合物，因而降低阴极的发射能力，缩短电子管寿命，所以此类镍合金主要用作低寿命的一般性无线电真空管氧化物阴极芯。 （二）镍钨合金，有好的高温强度和耐震强度，还有优良的电子发射性能，由于此类合金在工作温度下，氧化层有高的稳定性，所以主要用于制造要求长寿命、高性能的无线电真空管氧化物阴极芯及其它零件。 6、热电合金：此类镍合金也分两大类。

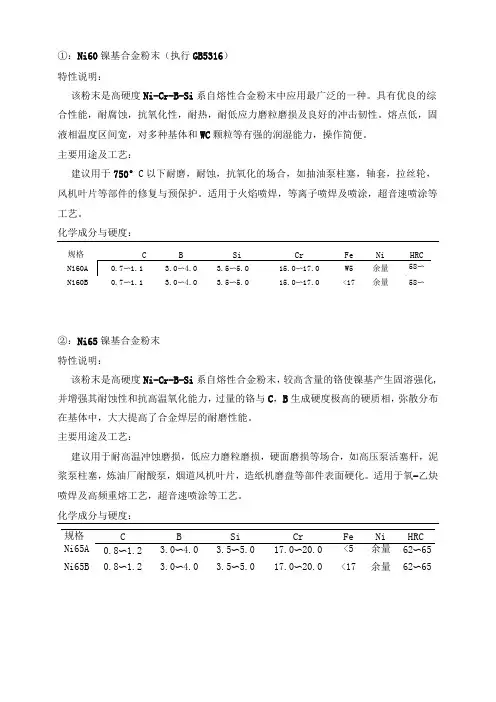

镍基合金粉末 说明： DG.Ni20B 是在 DG.Ni 20A 的基础上为玻璃模具开发的镍铁铬硼硅合金粉末。性能与 DG.Ni 20A 相似，但价格略低些。适用于氧―乙炔火焰喷焊工艺，是根据玻璃模具特点开发的用于修复和预喷处理的喷焊合金粉末。 粉末化学成份（ Wt% ） C Cr Si B Fe Ni < 0.1 2.0 ?C 5.0 2.0 -2.8 1.0 -1.3 < 15.0 余量 粉末熔化温度：1050 ― 1150℃ 喷焊层硬度：HRC35 ― 22 注意事项： 1. 请严格按氧―乙炔火焰喷焊工艺的要求施焊。 2. 采用中小型喷枪时，宜选用 -150 目的粉末， 采用大型喷焊枪时宜选用 -150/+320 目的粉末。 3. 合金粉如有吸潮现象，使用前应进行干燥处理 （ 120 ℃，保温 1 小时）。 说明： DG.Ni22AA 是具有较低硬度的镍基合金粉末。特点是熔点低，润湿性和喷焊性能优良。在大面积的表面实施一、二步法喷焊工艺均可，喷焊层耐蚀、耐磨，抗高温氧化，机械加工性能较好。适用于氧―乙炔喷焊工艺，主要用于铸铁、玻璃模具的内腔抗氧化处理和其他金属零部件的强化和修复。可作钎焊材料。 粉末化学成份（ Wt% ）C Cr Si B Fe Ni < 0.1 < 0.5 2.2 -2.8 0.9-1.5 < 0.1 余量 粉末熔化温度：850 ― 950℃ 喷焊层硬度：HRC18 ― 24 注意事项： 1. 请严格按氧―乙炔火焰喷焊工艺的要求施焊。 2. 采用中小型喷枪时，宜选用 -150 目的粉末， 采用大型喷焊枪时宜选用 -150/+320 目的粉末。 3. 合金粉如有吸潮现象，使用前应进行干燥处理 （ 120 ℃，保温 1 小时）。 DG.WC-Co17 说明：DG.WC-Co是高硬度的钨基包覆粉，采用团聚烧结工艺.它是铸造碳化钨表面包覆一层作为保护和粘结用的金属钴层，具有极好的抗磨粒磨损和抗高温氧化的能力。适用于等离子喷涂或超音速喷涂工艺。常用于要求抗强烈磨损的场合，例如导板、轴类、硬密封面钢厂耐磨工艺辊等 粉末化学成份：83%(WC)+17%(Co) 喷焊层硬度：Hv200>1100 注意事项： 1.粉末分为供等离子喷涂使用和超音速喷涂使用两种粉末.
