路基工程施工工艺及流程图（史上最全）
1前期准备工作
<1>路基开工前，首先要进行测量定线工作，其内容包括导线、中线、水准点复测、断面检查与补测。测量精度以交通部颁布的《公路路线勘测规程》的要求为标准。测量的工具，使用精度符合要求的全站仪，红外线测距仪，经纬仪和水准仪。当导线点与水准点不能满足施工要求时，报监理工程师批准，对其进行加密，成果资料提交监理工程师审查后签字认可后使用。
在开工前进行施工放样，放出路基边缘、坡口、坡脚、边沟护坡道、借土场等具体位置，标明其轮廓，报监理工程师检查批准。
对工程沿线及借土场应取有代表性的土样，按JTJ051-93标准试验方法，进行天然液限、塑性指数、密度、含水量等的试验。用于填方的土样，测量最大干容性、最佳含水量或毛体积比重和土的加州承载比GBR值，测试结果报监理工程师审批。
<2>清理掘除。在路线用地范围内的树木、杂草、灌木等应予清除，按照监理工程师指定的深度和范围清除并运至工程师指定地点，路基用地范围内的结构物按要求清除，对于路基附近的危险建筑予以适当加固，对文物古迹妥善保护。路基表面清理完工后，并根据规范的要求进行填前碾压并达到监理工程师的规定要求。挖方或填方区域内，所有的腐植土、淤泥、表层植土均应挖出干净，按环保规定弃置路基范围用地以外，并按《公路路基施工技术规范》弃土条例要求处理，对因挖出孔穴、障碍物而留下的孔洞、树根按要求进行处理。
2路基的填筑方法
路基宜采用水平分层填筑，即按照横断面全宽分成水平层次，逐层向上填筑。如果原地面不够平坦，填筑应从最低处分层填起，每填一层经过压实达到符合规定要求后，再添一层。对于原路面纵坡大于12%的地段。可采用纵向分层填筑法施工，沿纵坡逐层、分层填压达到密实。但填之路堤的上部，仍采用水平分层填筑法。水平分层填筑是填筑路堤的基本方法，它最能保证质量，一般均采用。
在同一路段如果要用到不同性质填充材料时，要注意以下情况：
<1>不同性质的填充材料要分层填筑，不得混填，以免内部形成薄弱面或水囊，影响路表的稳定性。
<2>路堤上部受车辆荷载的作用影响很大，一般宜将冻稳性、水稳性好的土质填在路堤的上层部位;如果路堤的下部可能受水浸淹时，也应采用水稳性好的土质来填筑。
<3>透水性较大的土填在透水性小的土下面时，如果两者粒径差别较大，要在中间加铺过渡层。如果透水性较小的土填在透水性较大的土下面，其顶面应做成4%的双向向外横坡，以免积水。
<4>沿纵向同层次要改变填料种类时，应做成斜面衔接，且将透水性好的填料置于斜面的上面为宜。
<5>填方相邻作业段交界处如不同时填筑，则先填地段应按1:1坡度分层留好台阶;如同时填筑，则应分层互相交叠衔接，搭接长度不小于2m。
3路基填土与压实
公路路基强度和稳定性很大程度取决于路基填料的性质及其压实的程度。填土经过挖掘、搬运，原状结构已经破坏，土团之间留下了许多空隙，在荷载作用下，可能出现不均匀或过大的的沉陷或坍落甚至工作条件也应予以压实。
土是三相体，土粒为骨架，颗粒之间的空隙为水和气体占据。采用机械对土施以碾压能量，使土颗粒重新排列，彼此挤密，空隙减小，形成新的密实体的增强粗粒之间的摩擦和咬合，从而提高土的强度和稳定性。
3.1路基填料
规范规定了对路基填料应有条件有选择的选用。对路基填料的最大粒径和最小强度给了量化的标准，采用CBR值表征路基土的强度，引入了路床的概念的要求。对路床的填料提出了限制的条件，高速公路和一级公路路面底以下0-30cm 的路床填料CBR值应大于8，下路床及其下面的填土，也都给出相应的规定值。
3.2路基压实
路基受到荷载应力，随深度而迅速减小，所以路基上部的压实度应高一些;另外，公路等级越高路基的压实度要求也越高。当前很多路基施工中，都采用了大吨位的压路机，碾压效果有了显著的改善。对提高路基土的实压度起能良好的效果，规范规定了高速公路和一级公路路面底面以下80-150cm部分的上路堤其压实度必须≤95%，北京路得力市政：昌平区京包路北站。对其他等级公路当铺筑高级路面时，其压实度亦应按高速公路和一级公路的标准采用。此外，还增加了对路堤基底的压实度不宜小于93%的硬性规定。
3.3特殊潮湿地区路基土的压实
在特殊潮湿地区，路基上的压实是难度很大的，规范对此作出了相应调整：第一是压实度标准可根据试验资料确定或较表列数值降低2-3个百分点;第二是对于天然稠度小于1.1，液限大于40，塑性指数大于18的粘质土，当用于下路床及其下的路基填料时，可采用规定的轻型压实标准;第三是改善填料的性质，在土中添加生石灰，通常可获得预期的效果。现在也可采用新型吸水材料加固。
3.4黄土路基填筑及压实
<1>黄土路堤施工时，应做好填挖界面的结合<纵向>，清除坡面杂草，挖好内向倾斜的台阶。如结合坡面陡立，无法挖成台阶时，可采用土工钉加强结合，若地基土层具有强湿陷性或较高的压缩性，且允许承载力低于路堤自重压力时，可考虑采用重锤夯实，石灰桩挤密加固。
<2>黄土含水量过小，应均匀加水再行碾压;若含水量过大，可翻松晾晒至需要的含水量再进行碾压，也可掺与适量的石灰处理，降低含水量。掺石灰后应将土、灰拌匀，其最大干密度应通过实验决定。
<3>老黄土透水性差，干湿难以调节，大块土料不宜粉碎，使用前应通过实验决定措施。路床填料不能使用老黄土。新黄土是良好填料，用于填筑路床。黄土堤应分层填筑，分层压实，大于10cm的块料，必须打碎，并应在接近上的压实最佳的含水量时碾压密实。
<4>根据设计及时修筑外侧边缘的拦水、截水沟构造物和急水槽，将水引致坡脚以外，对高度大于20m的路堤，应按设计预留竣工后路堤自重压密固结产生的压缩下沉量。
<5>黄土地区应特别注意路基排水，对地表水应采取拦截、分散、防冲、防渗、远接远送的原则。
3.5压实方法
碾压时横向接头的轮迹应有一部分重叠，震动压路机一般重叠40-50cm，应做到无漏压，无死角和确保碾压均匀。在直线段和大半径曲线路段，应先压边缘，后压中间;在小半径地段应有较的超高，碾压顺序宜先低<内>后高<外>的方式。
4 路基路面排水
路基路面排水的作用是可将停滞在路基范围内的地面水迅速排除掉，并能防止路基外围外的地表水流入路基内。
4.1 地表排水
最通常采用的地表排水设施是边沟、截水沟、跌水、急流槽以及地表的排水管。普遍采用浆砌片石加固、而水泥混泥土预制板块也开始广泛应用。高速公路和一级公路通过水网地段的路基，过去逢沟设涵的做法在一些地方有了改进，对路线两侧的灌溉沟渠重新系统布置，免去了穿越路线的排灌涵洞，从而提高了路基的工程质量。
4.2 路面排水
路面排水的是指迅速排除路面范围内的降水，如雨水等降水，减少水量从路表渗入，还达到不冲刷路基边坡目的。
袋装砂井施工工艺流程图
粉喷桩施工工艺流程图
光面爆破施工工艺流程图

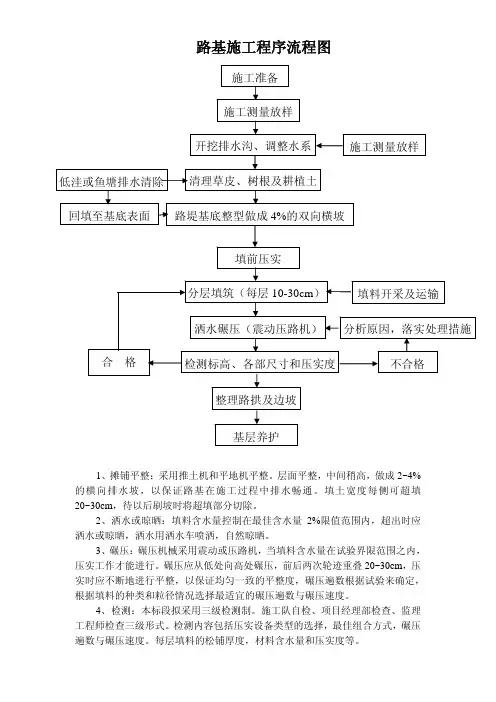

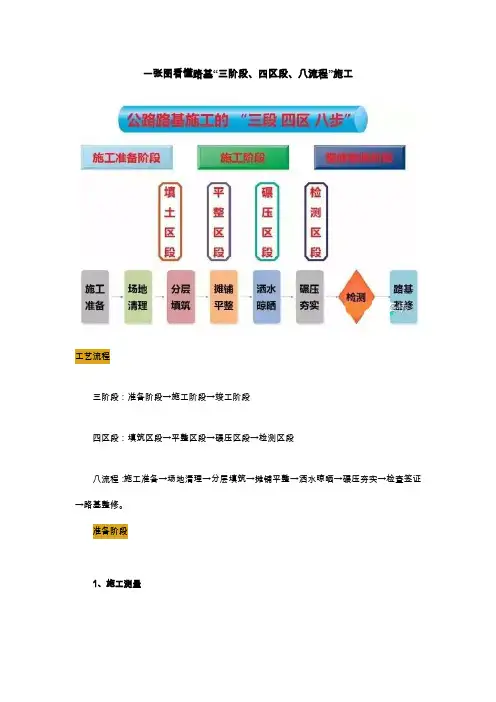

路基填筑压实工艺流程图
