数字电路_实验一_与门,或门,异或门的实现

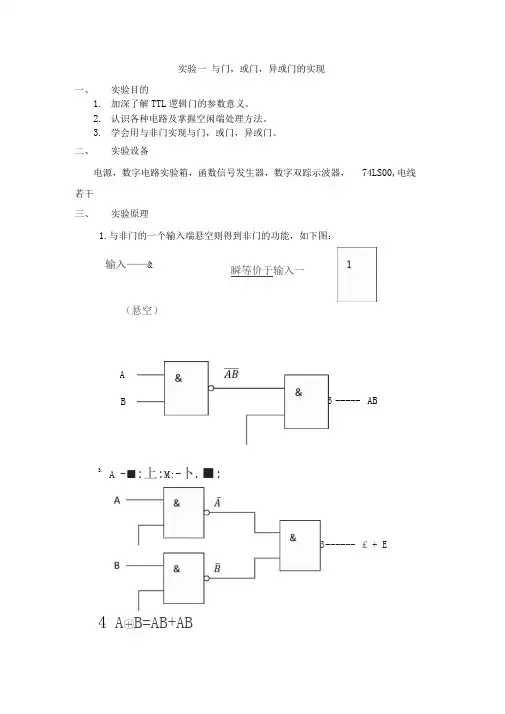

实验一与门，或门，异或门的实现

一、实验目的

1.加深了解TTL逻辑门的参数意义。

2.认识各种电路及掌握空闲端处理方法。

3.学会用与非门实现与门，或门，异或门。

二、实验设备

电源，数字电路实验箱，函数信号发生器，数字双踪示波器，74LS00，电线若干

三、实验原理

1.与非门的一个输入端悬空则得到非门的功能，如下图：

2.

3.

4.

四、实验电路

1.

2.

五、实验内容

1.与门的实现

1)引脚14接电源，引脚GND接地。引脚12接B，引脚13接A。这样从引

脚11中输出的即为AB 的非。

2) 引脚1接引脚11的输出，引脚2悬空，这样引脚3中输出的即为AB 的

非的非，即为AB 。

3) 将引脚3接到二极管灯上观察。

2. 或门的实现

1) 引脚14接电源，引脚GND 接地。引脚13接A ，引脚12悬空，这样引脚

11输出A 的非。引脚10接B ，引脚9悬空，这样引脚8输出B 的非。

2) 引脚1接引脚11的输出，引脚2接引脚8的输出，这样引脚3的输出即

为A+B 。

3) 将引脚3接到二极管灯上观察。

3. 异或门的实现

a) 引脚14接电源，引脚GND 接地。引脚13接A ，引脚12悬空，这样

引脚11输出A 非，同理，得到B 非。

b) 根据实验一由A 非和B 得到A _B ，同理得到AB _

。

c) 根据实验二，得到A _B+AB _

六、 实验结果

根据二极管灯在不同输入组合下的真值表看，以上实验步骤正确，方法可行。

七、 心得体会

这是第一次数字电路实验，而且还是合作实验，感触颇深。我对数字电路非常好奇，实验尽管不是太难，但由于平时对知识的掌握不够熟练，动手能力欠佳，实验过程中也颇有坎坷。不过最终也算认真地完成这次实验。
