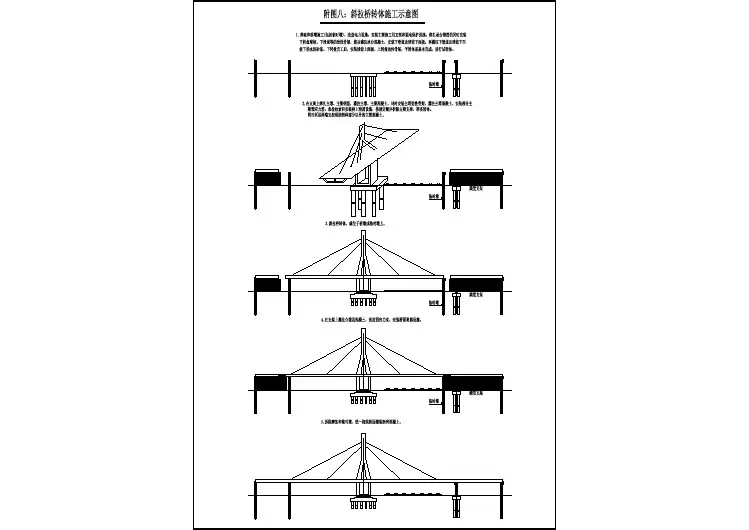

转体斜拉桥斜拉索主要施工方法
1.1施工准备
1.1.1成品索的检验
斜拉索出厂前按设计要求，对斜拉索有关性能进行检验。
斜拉索到达现场后，查验并索取每根成品索的质量保证书（质量保证书含本批交货的数量、质量及各种检验结果）；如果进行了非常规试验，需提供检验报告。
1.1.2索导管的处理
斜拉索锚头外径与索套管的内径相差很小，挂索时极易产生位置偏差，从而造成锚头外螺牙和斜拉索PE保护套的损伤，因此斜拉索挂设前应对塔、梁端的索套管进行全面的检查，对索套管内的焊渣、毛刺等进行打平磨光。
1.2 斜拉索上桥和桥面水平运输
根据斜拉索安装计划，斜拉索制造厂将验收后待交付的斜拉索陆路运输运至适当位置。斜拉索采用汽车吊提升上桥面置于卧式放索机上，吊装时为了避免对斜拉索外包PE的伤害，采用大直径纤维绳、或直接使用10t软吊带进行吊装。
1.3 斜拉索的塔端挂设及桥面展开
7~8#索长度比较短，塔端挂设完成后斜拉索已基本展开，
直接采用塔吊提升剩余斜拉索即可完成桥面展开。1~6＃索稍长，需采用以下步骤进行桥面展索。
1）7~8#索的塔端挂设方法（硬牵引）
具体步骤：
具体步骤：
第一步：塔吊提升锚头，同时转动放索机，放松斜拉索，当塔吊将塔端锚头提升一定高度后，缓慢落钩将塔端锚头置于锚头小车上。
第二步：在塔端锚头处安装内衬套和张拉杆以及在合适位置安装索夹，连接塔吊。
第三步：塔内下放牵引绳，将其与张拉端头连接。
第四步：塔内牵引绳与塔吊做到同步起吊，塔吊提供主动力，同时与塔内牵引绳协助调整张拉杆及斜拉索前端角度，塔内进行临时锚固，将螺母至少拧上三牙以上，塔吊松钩，拆除连接夹具。
2）1~6#索的塔端挂设及桥面展开（软牵引）
具体步骤如下：
第一步：塔吊提升锚头，同时转动放索机，放松斜拉索，当塔吊将塔端锚头提升一定高度后，缓慢落钩将塔端锚头置于锚头小车上。
第二步：在塔端锚头处安装软牵引装置以及在合适位置安装索夹，连接塔吊。
第三步：塔内下放牵引绳，将其与张拉端头连接。
第四步：塔内牵引绳与塔吊做到同步起吊，塔吊提供主动力，同时与塔内牵引绳协助调整张拉杆及斜拉索前端角度，塔内进行临时锚固，塔吊松钩，拆除连接夹具。
第五步：在斜拉索后部安装夹具，塔吊挂钩，启动塔吊提升斜拉索后部，完成斜拉索桥面完全展开，移走卧式放索机、导向滚轮。
第六步：将梁端锚头置于锚头小车上，并与桥面牵引卷扬机的钢丝绳连接，卷扬机牵引梁端锚头前行，同时塔吊缓慢下放斜拉索，并将其置于托索小车上，完成斜拉索的桥面展开。
斜拉索塔端挂设桥面起吊塔端锚头
斜拉索桥面展索
1.4斜拉索的梁端挂设
根据斜拉索的锚固牵引力不同，斜拉索的梁端牵引主要采用桥面卷扬机牵引，配以汽车吊提升锚头完成梁端锚固斜拉索，考虑到抱箍摩擦会对斜拉索外护层的破坏，梁端卷扬机牵引最大牵引力控制在10t以内：7~8#索的锚固牵引力较小，同时在塔端锚头连接了柔性拉杆，因此，该类索只需采用桥面卷扬机并辅以手拉葫芦即可完成梁端挂设。1~6#索锚
固牵引力较大，但在塔端锚头处连接软牵引后，梁端锚固牵引力随之有所减小，保证索力在10t以内，卷扬机牵引也满足斜拉索梁端挂设。
1）7~8#索梁端挂设方法
第一步：在梁端锚头合适位置安装索夹和吊带，塔吊挂钩，提升斜拉索固定端。
第二步：梁端锚头处连接桥面卷扬机钢丝绳，桥面卷扬机牵引梁端锚头至索套管口处，卷扬机滑车组牵引至索导管口，调整角度，用手拉葫芦辅助进入梁端索导管。
第三步：锚头入梁端索套管后，螺母拧至1/2锚杯处锚固，完成斜拉索的梁端挂设。
2）1~6#索梁端挂设方法
第一步：在梁端锚头后3~5m适当位置处安装索夹，索夹上安装20T滑车组，汽车吊挂钩，提升斜拉索索夹，使锚头离开桥面，达到一定高度；
第二步：卷扬机牵引，汽车吊根据锚头及索导管角度进行高低调节，使锚头能进入索导管内，同时用3吨葫芦协调锚头顺利进入；
第三步：锚头入梁端索套管后，螺母拧至1/2锚杯处锚固，完成斜拉索的梁端挂设。
梁端索夹和滑轮组安装
葫芦协调入洞梁端锚头入洞
转体斜拉桥斜拉索主要施工方法 1.1施工准备 1.1.1成品索的检验 斜拉索出厂前按设计要求，对斜拉索有关性能进行检验。 斜拉索到达现场后，查验并索取每根成品索的质量保证书（质量保证书含本批交货的数量、质量及各种检验结果）；如果进行了非常规试验，需提供检验报告。 1.1.2索导管的处理 斜拉索锚头外径与索套管的内径相差很小，挂索时极易产生位置偏差，从而造成锚头外螺牙和斜拉索PE保护套的损伤，因此斜拉索挂设前应对塔、梁端的索套管进行全面的检查，对索套管内的焊渣、毛刺等进行打平磨光。 1.2 斜拉索上桥和桥面水平运输 根据斜拉索安装计划，斜拉索制造厂将验收后待交付的斜拉索陆路运输运至适当位置。斜拉索采用汽车吊提升上桥面置于卧式放索机上，吊装时为了避免对斜拉索外包PE的伤害，采用大直径纤维绳、或直接使用10t软吊带进行吊装。 1.3 斜拉索的塔端挂设及桥面展开 7~8#索长度比较短，塔端挂设完成后斜拉索已基本展开，
直接采用塔吊提升剩余斜拉索即可完成桥面展开。1~6＃索稍长，需采用以下步骤进行桥面展索。 1）7~8#索的塔端挂设方法（硬牵引） 具体步骤： 具体步骤： 第一步：塔吊提升锚头，同时转动放索机，放松斜拉索，当塔吊将塔端锚头提升一定高度后，缓慢落钩将塔端锚头置于锚头小车上。 第二步：在塔端锚头处安装内衬套和张拉杆以及在合适位置安装索夹，连接塔吊。 第三步：塔内下放牵引绳，将其与张拉端头连接。 第四步：塔内牵引绳与塔吊做到同步起吊，塔吊提供主动力，同时与塔内牵引绳协助调整张拉杆及斜拉索前端角度，塔内进行临时锚固，将螺母至少拧上三牙以上，塔吊松钩，拆除连接夹具。 2）1~6#索的塔端挂设及桥面展开（软牵引） 具体步骤如下： 第一步：塔吊提升锚头，同时转动放索机，放松斜拉索，当塔吊将塔端锚头提升一定高度后，缓慢落钩将塔端锚头置于锚头小车上。 第二步：在塔端锚头处安装软牵引装置以及在合适位置安装索夹，连接塔吊。
中铁十三局集团有限公司 施工过程控制标准化管理手册（桥梁分册） 斜拉桥斜拉索施工作业指导书(高强平行钢丝斜拉索) 编制： 审核： 批准：
目录 1.目的 (1) 2.编制依据 (1) 3.适用范围 (1) 4.技术准备 (1) 4.1内业准备 (1) 4.2外业准备 (1) 4.2.1施工前检查工作 (1) 4.2.2 安装预埋件的布置 (2) 5.劳动组织 (2) 6.材料要求 (2) 6.1斜拉索 (2) 6.2锚具 (3) 7.设备机具配置 (3) 8.施工工艺流程 (3) 9.施工作业方法及要求 (4) 9.1斜拉索进场 (4) 9.2斜拉索放索 (4) 9.3拉索水平牵引 (5) 9.4拉索的挂设 (5) 9.4.1上锚安装 (5) 9.4.2 下锚安装 (6) 9.5拉索的张拉 (8) 9.5.1张拉前的准备工作 (8) 9.5.2 张拉施工 (9) 9.6索力调整 (10) 9.6.1 调索的目的及次数 (10) 9.6.2 调索的步骤 (11) 9.6.3 调索注意事项及效果 (11) 9.7斜拉索的临时减振 (11) 9.8斜拉索检查及修补 (12) 9.9斜拉索附属安装 (12) 9.10斜拉索的防腐 (12) 9.10.1索体防腐 (12) 9.10.2 锚具端面、外露斜拉索的防腐 (12) 9.11技术要求 (12) 10.质量控制及检验标准 (13) 10.1斜拉索安装质量控制要点及措施 (13) 10.2拉索张拉质量控制要点及措施 (13) 11.安全及环保要求 (13) 11.1组织机构 (13) 11.2安全要求 (14) 11.2.1 挂索安全要求 (14)
球铰法转体施工方法及工艺 ⑴概况 XXXX立交特大桥左线桥在HK21+497.91～HK21+561.91上跨既有兰武铁路，其上部结构采用（40+64+40）m单线预应力混凝土连续梁。该桥与既有兰武线夹角约为30°。为保证既要兰武铁路运营安全，减少施工过程中对既有线运营干扰，连续梁采用转体施工。转体前在连续梁两主墩处平行于既有兰武铁路挂篮浇筑悬灌段施工，待施工到最大悬臂状态后，结合既有铁路运营、施工天气等因素，择机实施转体施工。将连续梁梁体逆时针旋转30°，转体到位后再进行合龙段施工。连续梁旋转前位置详见图2.5.5-26旋转前平面示意图。 ⑵转体结构 钢球铰平转体系主要有承重系统、顶推牵引系统和平衡系统三大部分构成，转体结构侧面示意图详见图2.5.5-27。承重系统由上转盘、下转盘和转动球铰构成，上转盘支承转体结构，下转盘与桩基础相连，通过上转盘相对于下转盘转动，达到转体目的，上转盘平面示意图详见图2.5.5-28。顶推牵引系统由牵引设备二台ZLDl00型100t连续千斤顶及二台普通YCWl00型100t助推千斤顶构成、牵引反力支座、顶推反力支座构成；平衡系统由结构本身、上承台的钢管混凝土圆形撑脚、大吨位千斤顶及梁顶放置的四个容积5方备用水箱构成。转体结构施工过程图详见图2.5.5-29转体结构施工工艺流程图。
图2.5.5-26 旋转前平面示意图 图2.5.5-27 转体结构侧面示意图 图2.5.5-28 上转盘平面示意图 武威 兰 武 铁 路 逆时 针旋转 逆时针旋 转 助推反力支座 助推反力支座 后封C50微膨胀混凝土 转动中心线结构中心线 桥墩 环形滑道撑脚 环形滑道撑脚上转盘 下转盘 牵引反力A支座 牵引反力B支座 助推反力支座 索2 索1 转体球铰 环形滑道
使用MIDAS/Civil做斜拉桥分析时的一些注意事项 斜拉桥的设计过程与一般梁式桥的设计过程有所不同。对于梁式桥梁结构，如果结构尺寸、材料、二期恒载都确定之后，结构的恒载内力也随之基本确定，无法进行较大的调整。对于斜拉桥，由于其荷载是由主梁、桥塔和斜拉索分担的，合理地确定各构件分担的比例是十分重要的。因此斜拉桥的设计首先是确定其合理的成桥状态，即合理的线形和内力状态，其中起主要调整作用的就是斜拉索的张拉力。 确定斜拉索张拉力的方法主要有刚性支承连续梁法、零位移法、倒拆和正装法、无应力状态控制法、内力平衡法和影响矩阵法等，各种方法的原理和适用对象请参考刘士林等编著的公路桥梁设计丛书－《斜拉桥》。 MIDAS/Civil程序针对斜拉桥的张拉力确定、施工阶段分析、非线性分析等提供了多种解决方案，下面就一些功能的目的、适用对象和注意事项做一些说明。 1．未闭合力功能 通常，在进行斜拉桥分析时，第一步是进行成桥状态分析，即建立成桥模型，考虑结构自重、二期恒载、斜拉索的初拉力（单位力），进行静力线性分析后，利用“未知荷载系数”的功能，根据影响矩阵求出满足所设定的约束条件（线形和内力状态）的初拉力系数。此时斜拉索需采用桁架单元来模拟，这是因为斜拉桥在成桥状态时拉索的非线性效应可以看作不是很大，而且影响矩阵法的适用前提是荷载效应的线性叠加(荷载组合)成立。 第二步是利用算得的成桥状态的初拉力（不再是单位力），建立成桥模型并定义倒拆施工阶段，以求出在各施工阶段需要张拉的索力。此时斜拉索采用只受拉索单元来模拟，在施工阶段分析控制对话框中选择“体内力”。 第三步是根据倒拆分析得到的各施工阶段拉索的内力，将其按初拉力输入建立正装施工阶段的模型并进行分析。此时斜拉索仍需采用只受拉索单元来模拟，但在施工阶段分析控制对话框中选择“体外力”。 但是设计人员会发现上述过程中，倒拆分析和正装分析的最终阶段（成桥状态）的结果是不闭合的。这是因为合拢段在倒拆分析和正装分析时的结构体系差异，导致正装分析时得到的最终阶段(成桥阶段)的内力与单独做成桥阶段分析(平衡状态分析)的结果有差异。即，初始平衡状态分析（成桥阶段分析）时，同时考虑了全部结构的自重、索拉力以及二期荷载的影响；而在正装分析时，合拢之前所有阶段的加劲梁会因为自重、索拉力产生变形，合拢时合拢段只受自身的自重影响而不受其它结构的自重和索拉力的影响。 MIDAS/Civil能够在小位移分析中考虑假想位移，以无应力长为基础进行正装分析。这种通过无应力长与索长度的关系计算索初拉力的功能叫未闭合配合力功能。未闭合配合力具体包括两部分，一是因为施工过程中产生的结构位移和结构体系的变化而产生的拉索的附加初拉力，二是为使安装合拢段时达到设计的成桥阶段状态合拢段上也会产生附加的内力。利用此功能可不必进行倒拆分析，只要进行正装分析就能得到最终理想的设计桥型和内力结果。 重新说明一下的话，首先倒拆分析和正装分析的结果是不可避免存在差异的，设计人员需要根据倒拆分析得到的施工阶段张力，利用自己的经验进行进一步地调索或者调整施工步骤或施工工法，从而才能得到既满足施工阶段的结构安全要求，又满足成桥状态的线形和内力条件的斜拉索张力。 其次利用MIDAS/Civil的未闭合力功能，设计人员可以不必繁琐地建立倒拆施工阶段的
转体斜拉桥施工监理细则 1.转盘及球铰施工监理 （1）审核承包人的施工方案，注意要求承包人附基坑支护检算资料并予以复核，注意审核其安全施工部分，还应注意审查球铰安装方法，确认其科学、合理性，铁路部门需要审批的要督促承包人按规定报批，同意后承包人方可施工。 （2）审查承包人报送的混凝土配合比，确保其满足设计及相关规范要求。因转盘为大体积混凝土，配合比设计时应从原材料选用、用量、对混凝土质量的影响等方面综合考虑，确保其满足大体积混凝土施工需要。 （3）因本工程转体重量较大，因此钢球铰的加工质量必须达到较高水准。审查转体钢球铰加工单位资质时，要看其是否满足本工程球铰加工的要求，特别应注意是否有类似的工程业绩，必要时与承包人及业主一起实地考察钢球铰加工单位，保证球铰加工质量（此工作宜尽早进行）。 （4）承台基坑开挖前，对其测量放线工作进行复核，确保满足设计及相关规范要求。 （5）施工中注意检查承包人是否按照支护方案进行了基坑支护，坑内施工人员安全作业情况，以确保施工安全。 （6）转盘制作施工监控要点 在桥跨径较大，转动体系重心较高的转体施工中，转盘结构一般采用环道与中心支承相结合的双支撑式转盘。该转盘结构由轴心、中心支承及环形滑道组成。 ①轴心 一般用钢轴（或用球铰钢棒定位轴），直径视转体时两侧牵引力的差值大小而定，轴心控制转动体系的水平方向位置，其横截面抗剪须有足够的安全系数。钢轴的材料物理力学性能必须满足设计及规范要求。 轴心按设计蓝图要求大部分固定于下转盘中，上半部分应车光镀铬、外套10mm的四氟管。四氟管外再套钢管，钢管顶部用钢板封焊。钢管内壁亦应车光镀铬，钢管下口与中心上支承器钢板焊接。在外套钢管支承钢板中心上焊连接钢筋，并浇入上转盘混凝土中。转轴顶端与钢管上盖板底面应留20mm空隙，以保证自由转动。 ②中心支承 中心支承为钢球铰，承受部分转动体系的重量，必须确保加工精度，与上球铰间应进行润滑处理（例如涂润滑剂），确保转体的顺利。 ③环形滑道 环形滑道直径一般为转动体系悬臂长度的1/6~1/10。 在下环道混凝土面敷设弧形镀铬钢板或平整度较高的钢板上加一层厚度为3－5mm的不锈钢板，转动时上环道的四氟板或四氟千岛走板与环道接触面滑动，如右图。
转体桥梁施工方案、工艺、措施 南河川渭河特大桥（72.5+120+72.5）m连续梁跨越陇海线，采用转体施工，转体重量约12000t。 进行承台施工时完成转体系统的安装，转体系统主要由下转盘、球铰、上转盘以及转体动力系统组成。在施工承台时精确安装球铰，然后进行墩身施工。 按照挂篮悬臂浇筑法完成梁体的施工。待最后节段强度和弹模达到设计要求，进行张拉压浆，达到强度后，拆除墩旁托架，进行转体施工。 转体分试转、正式转体和精调对位三个过程。 调试牵引系统，清理、润滑滑道。拆除有碍平转的障碍物。先让辅助千斤顶达到预定吨位，再启动牵引千斤顶使转动体系起动，牵引牵引索平转；在平转就位处设置限位装置，避免过转，平转基本到位后降低平转速率，采用点动迁移进行精确就位；焊接上下转盘钢筋进行固定，清理杂物后浇筑上下转盘混凝土。 转体就位后，拆除主墩临时垫块，拆除多余水平约束，同时进行两边跨合拢段施工，然后进行中跨合拢段段施工。 转体施工工艺流程框图见图2.5.3.14。
图2.5.3.14 转体施工工艺流程图 2.5. 3.9.1钻孔桩施工 主墩23#、24#位于铁路路基坡脚附近，基坑开挖会对铁路路基产生影响，桩基施工前对铁路路基进行防护，采用钻孔桩防护，桩径、桩长根据受力计算确定。 2.5. 3.9.2承台施工 由于转体的核心部件球铰位于承台中，承台的施工工艺流程如下： 基坑开挖→施工下承台第一次混凝土→安装球铰定位底座→浇筑下承台第二次混凝土→安装下球铰→浇筑球铰下混凝土→安装环道→浇筑环道下混凝土→浇筑反力座混凝土→安装上球铰→安装撑脚→浇筑上承台混凝土。 2.5. 3.9.3转动体系施工 进行承台施工时完成转体系统的安装，转体系统由下转盘、球铰、上转盘、转动牵引系统组成，转体完成后，上下转盘共同形成承台。 转体系统构造见下图2.5.3.15 ⑴下转盘 下转盘承台截面尺寸18m×18m×6.1m，分三次浇注成型，用于固定球铰支架、滑道支架。滑道宽1.2米，半径5米，滑道顶面为3mm厚不锈钢板，安装时任两点相对高差≯2mm，且任意3m弧长滑道高度差不大于1mm。 ⑵球铰
斜拉桥拉索自振频率分析 摘要：应用数理方程知识和有限元理论，分别求得斜拉索自振频率的解析解和数值解，并将两种方法得到的结果进行比对，证明了解析法和有限单元法的可靠性，为拉索的风雨激振和参数共振分析提供基础。 关键词：斜拉桥；拉索；自振频率 Abstract: the application of mathematical equations knowledge and finite element theory, respectively given.according vibration frequency of stay-cables analytical solution and the numerical solution, and will by the two methods than the results, and proves the analytic method and finite element method of reliability, for the storm of the lasso excitation and parameter resonance analysis provides the foundation. Keywords: cable-stayed bridge; The lasso; The natural frequency of vibration of 1. 引言 随斜拉桥跨度的不断增大，斜拉索变得越来越长，因为索的大柔度、小质量和小阻尼等特点，极易在风雨、地震及交通等荷载激励下发生振动[1]。长拉索前几阶频率在0.2-0.3Hz时，模态阻尼比只有0.1%，更有可能发生大幅的摆动。迄今，已有许多斜拉索风致振动的报导：日本结构工程协会(Japan Institute of Construction Engineering) 在1988 年一年内对日本的五座斜拉桥斜拉索振动进行了观测和测量，发现它们的最大振幅如下：Brotoni桥达600毫米，Kofin桥达1000毫米，Meikeh桥达600毫米，Aratsu桥达300毫米，大约为直径的两倍。在国内，1992 年南浦大桥在一次风雨联合作用的情况下浦西岸尾部几根斜拉索发生了较大的振动；杨浦大桥尾索在风雨共振作用下也发生过剧烈的振动，最大振幅超过l米。2001年，在南京长江二桥通车前，桥上斜拉索在风雨激振下发生大幅摆动，导致安装在梁端的部分油阻尼器损坏[3-5]。 目前对斜拉索风致振动的研究主要集中在单索的风致振动，已经发现的斜拉索可能的振动类型主要包括以下六类：(1) 顺向风振动；(2) 风雨激振；(3) 横风向驰振；(4) 涡激共振；(5) 参数共振。 1. 顺向风振动是拉索振动最常见的一种。由于风速可以分解为平均风速和脉动风速，风对拉索的作用也表现为平均风引起的静内力、静位移和脉动风引起拉索的振动响应，包括动内力、动位移和振动加速度。
收稿日期:2003-08-18 作者简介:宋 杰(1968-),男,河南省郑州市人,本科,高工. 稀索转体斜拉桥主梁采用支架法施工的技术要点 宋 杰,李艳哲 (中铁大桥局集团一公司,河南 郑州 450053) 摘 要:稀索转体斜拉桥主梁具有其独特的结构特点和施工要求,采用支架法施工主梁时,对此应给予高度重视,以保证施工过程中支架及梁体的结构安全。本文根据某桥的施工实践,介绍采用满铺钢管支架法施工该桥主梁的技术要点。 关键词:满铺支架;转体斜拉桥;主梁;施工 文章编号:1009-6477(2004)02-0061-04 中图分类号:U448.27 文献标识码:A Technical Points for Main Beam of Rotational Cable -stayed Bridge with Rare Stay Cable s Constructed by Support Method SONG Jie ,LI Yan 2zhe Abstract :Main beam of rotational cable -stayed bridge with rare stay cables has the unique structural character 2istics and construction requirements ,which should be paid much attention when main beam is constructied by support method ,s o as to ensure the structural safety of the support and beam during construction.This paper in 2troduces the technical points of the main beam of a bridge constructed by the supports with fully paved steel tubes. K ey w ords :support with fully paved steel tubes ;rotational cable -stayed bridge ;main beam ;construction 转体法施工在桥梁工程施工中已较为广泛,尤其是在主跨上部结构施工条件受限,但边跨具有相对较好的施工条件的情况下。主梁为预应力混凝土结构的斜拉桥采用转体法施工时,主梁结构设计一般均需考虑施工的方法。满铺支架法是桥梁上部结构施工中较常见的一种施工方法,尤其是在墩身不高的旱地上浇注桥梁主梁时,几乎成为首选方法。特别适用于工期要求较短的市政交通工程。用满铺钢管支架法施工稀索转体斜拉桥主梁时,要充分考虑其结构特点和整体要求。1 稀索转体斜拉桥主梁的结构特点 转体法施工的斜拉桥国内为数不多。受转铰结构加工及安装要求限制,主桥规模一般不会太大,国内现有的该类桥梁主梁跨度大多在100m 左右。稀索斜拉桥因主索布置稀少,其索力要求较大,索的断面因此较粗。受此影响,为满足施工及使用阶段的内力要求,梁体内预应力束多为三向预应力,纵向束一般布置较多且上下交错复杂。此外,受斜拉索锚 固传力的需要,结构断面变化较多。这就形成了稀 索转体斜拉桥主梁典型的结构特点。2 稀索转体斜拉桥主梁施工的技术要点 转体法施工的斜拉桥,主梁一般在支架上浇筑,待预应力及斜拉索张拉后脱架转体。施工过程中,预应力及斜拉索的张拉不但将使梁体受到纵向压缩,更重要的是会引起梁体不同区段的竖向变形,造成支架的支撑反力将重新分配。尤其对于稀索斜拉桥的主梁,其结构反应更加明显。因此,支架及其基础设计时,一是要注意减小支架及模板对梁体的纵向约束,以保证梁体纵向预应力的及时有效性,同时需认真分析研究支架的竖向支撑问题,以满足施工过程中支架及其基础的可靠性。必要时可适当调整施工工序,通过提前挂设张拉斜拉索以减少支架的支撑反力,同时改善主梁施工过程中的应力状态。 此外,因斜拉桥施工阶段内力的渐进性,梁体施工过程中的支撑形式及其竖向刚度都将影响主体结构的内力形成。也就是说,不同的支架形式及其支 公路交通技术 2004年4月 第2期 T echnology of Highway and Transport Apr.2004 No.2

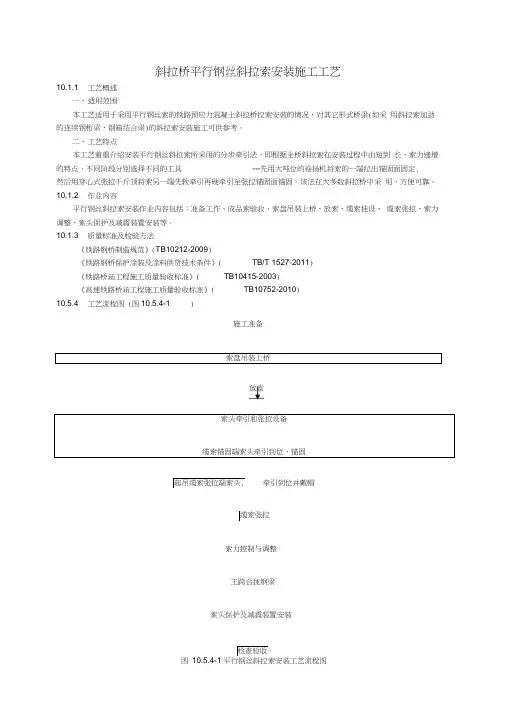

斜拉桥平行钢绞线斜拉索安装施工工艺 10.1.1工艺概述 本工艺适用于斜拉桥平行钢绞线斜拉索施工，明确平行钢绞线斜拉索施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范平行钢绞线斜拉索的施工。 10.1.2作业内容 平行钢绞线斜拉索安装作业包括 PE 管制作、PE 管及钢绞线安装、钢绞线张拉、顶压夹片、索力平均、索力监测、调索、安装减震器、防护处理等工序。 10.1.3质量标准及检验方法 《铁路钢桥制造规范》（TB10212-2009） 《铁路钢桥保护涂装及涂料供货技术条件》（TB/T 1527-2011） 《铁路桥涵工程施工质量验收标准》（TB10415-2003） 《高速铁路桥涵工程施工质量验收标准》（TB10752-2010） 10.1.4工艺流程图 图10.6.4-1 平行钢绞线斜拉索安装工艺流程图 10.1.5工艺步骤及质量控制 一、施工准备 1.施工场地布置 （1）材料存放场地
