现代仪器设计LabVIEW实验报告
实验内容：
1.熟悉LabView软件操作方法
2.了解LabView的一般编程方法
3.虚拟信号发生器制作
1.熟悉LabView软件操作方法
虚拟仪器（virtual instrumention）是基于计算机的仪器。虚拟仪器主要是将仪器装入计算机。以通用的计算机硬件及操作系统为依托，实现各种仪器功能。虚拟仪器的研究中涉及的基理论主要有计算机数据采集和数字信号处理。目前在这一领域内，使用较为广泛的计算机语言是美国NI公司的LabVIEW。
LabVIEW（Laboratory Virtual instrument Engineering）是一种图形化的编程语言，它广泛地被工业界、学术界和研究实验室所接受，视为一个标准的数据采集和仪器控制软件。利用它可以方便地建立自己的虚拟仪器，其图形化的界面使得编程及使用过程基本上不写程序代码，取而代之的是流程图。
前面板的设计需用控制模板。控制模板（Control Palette）用来给前面板设置各种所需的输出显示对象和输入控制对象。每个图标代表一类子模板。可以在前面板的空白处，点击鼠标右键，以弹出控制模板。
程序框图的设计需用功能模板。功能模板(Functions Palette)是创建流程图程序的工具，只有打开了流程图程序窗口，才能出现功能模板。功能模板该模板上的每一个顶层图标都表示一个子模板。可以点击“窗口”—“显示程序框图”打开，也可以在流程图程序窗口的空白处点击鼠标右键以弹出功能模板。
流程图上的每一个对象都带有自己的连线端子，连线将构成对象之间的数据通道。不是几何意义上的连线，因此并非任意两个端子间都可连线，连线类似于普通程序中的赋值。数据单向流动，从源端口向一个或多个目的端口流动。不同
的线型代表不同的数据类型。下面是一些常用数据类型所对应的线型和颜色：
2.了解LabView的一般编程方法
1)前面板的设计，用户可以利用控制模板和工具模板中加入输入控制器和输出
指示器；
2)框图程序的设计，框图程序的设计主要是对节点、数据端口和连线的设计；
3)程序调试，调试程序，排除程序执行过程中可能遇到的错误。
下面举例说明：
1.启动LabVIEW，选择文件菜单，单击新建VI，保存该VI。查看前面板窗
口和程序框图窗口。前面板窗口对应的选板为控件选板，若控件选板未显示，可
以单击查看菜单中的控件选板，也可在前面板窗口的空白处单击鼠标右键。前面
板上的输入控件相当于物理仪器的输入装置，为VI 的程序框图提供数据。程序
框图对应的选板为函数选板，包含用于控制前面板对象的各种VI 和结构。
2.在函数选板的Express组中，单击选择输入->仿真信号，在程序框图空白
处单击鼠标左键，即可将仿真信号控件放置到程序框图中。在弹出的配置窗口中
将信号类型设置为正弦波，频率为50，幅值为1。选中添加噪声项，噪声类型为
均匀白噪声，噪声幅值为0.2，其余选项不变，单击确定。
3.将鼠标放置在仿真信号上，然后向下拉动，直到出现噪声幅值选项为止，如下图所示。
4.在控件选板中新式组里面数值中选择旋钮控件，并将其放置在前面板上，
将控件的标题改为信号幅值，同理产生一个标题为信号频率和标题为噪声幅值的
旋钮控件，并将信号频率的输入范围改为0-100。通过前面板窗口菜单栏下面的
工具栏中的对齐对象和分布对象工具将控件排列对齐。在程序框图中分别将信号
幅值、信号频率、噪声幅值控件跟仿真信号控件的对应项相连。实验结果如下图
所示。
5.在前面板中的Express 组中的图形显示控件，单击波形图控件，并将其放置在前面板上。在程序框图中将仿真信号控件的正弦与均匀噪声输出项跟图形显示控件相连。运行该VI 程序，实验结果如下图所示。通过调整对应旋钮的值即可控制产生的正弦波的频率和幅值大小，也可以调整噪声信号的幅值大小。调整不同旋钮的大小以更更加清楚地观察仿真得到的信号。

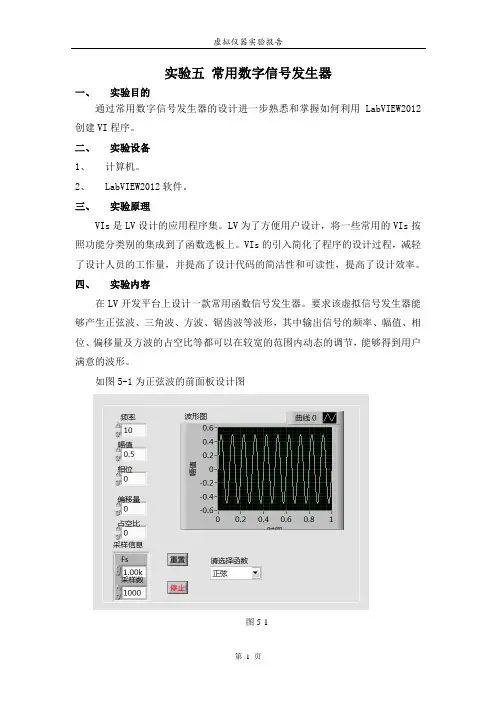

3.虚拟信号发生器制作
本实验波形信号由公式产生，通过1000次for循环和编辑公式节点，产生所需要的正弦波。
正弦波公式节点内容：y=A*sin(w*i+p);
y为输出纵坐标值，A为输入幅值，w为与输入频率转化成的角频率，p为输入相位转化成的初始相位。
1.先新建VI，在前面板添加三个旋钮，分别将标签改为“频率”，“幅值”，
“占空比”，添加一个波形图，文本下拉列表按钮，和一个停止按钮。2.编辑文本下拉列表按钮，在属性的编辑项中添加“正弦波”一项内容，并
将图标标签改为“波形选择”。
3.程序框图中，通过“结构”栏插入“while”，“case”置入合适位置，在
“case”右键鼠标添加分支，再与波形选择图标相连。
4.在“case”内部，通过编辑“for”循环和公式节点以及数学运算，产生相
应的波形信号。
5.将程序框图中的各旋钮图标连入case结构中
6.程序框图中添加“等待时钟”，并将其左端连接常量“1000”，stop按钮
与while循环的停止图标连接。
7.查看“运行”图标能否运行，若无提示错误，则选择连续运行，观察各波
形信号是否标准，调节各旋钮看能否改变波形信号的相应参数，切换波形并重复操作，若设计符合要求，则保存实验现象截图。
8.保存VI.
波形选择下拉列表按钮选择“正弦波时”，前面板现象截图如下
正弦波的程序框图如下
4.小结：
通过本实验的设计制作，我对labview的操作更加熟练并有了更深的了解，并能进行简单程序设计，完成既定目标。通过编辑公式节点和for循环结构来产生波形信号，我对信号的发生方式以及各信号的特征有了更全面的认识。
在不断的调试过程中，发现问题并解决问题，使得我们的处理问题的能力有了很大的提高，同时波形的产生对思维的严密性也是个严峻的考研，因此获益匪浅。这不仅锻炼了我的理论学习能力和动手实践能力，也让我认识到思考创新的重要性，更激励我以后加倍努力，精益求精。
虚拟仪器实验报告四 专业年级电信081姓名李冬祥学号08808003成绩 一、实验目的：LabVIEW中字符串、数组、簇和矩阵 二、实验内容：LabVIEW基础学习 三、实验步骤：启动LabVIEW，创建VI程序，在前面板（用户界面）和后面板（程序框图）中进行试验。 三、实验结果： 练习1：组合字符串 练习2：字符串子集和数值的提取 练习3：Build Text Express VI
练习4：用循环创建数组 练习5：创建二维数组
练习6：多图区图形 练习7：使用创建数组功能函数 练习8：多态化练习
练习9：簇排序 练习10：簇 四、实验总结： 通过本次实验通作业了解Labview中的字符串、数组、簇和矩阵的用法掌握字符串及其函数在编程中的应用、列表和表格中创建字符串、利用字符串的功能函数组合新的字符串，同时掌握了字符串格式的编辑和Build Text Express VI的建
立与配置。掌握数组的建立和初始化，以及数组之间的基本算术运算。掌握簇的创建及簇操作函数的应用及使用簇与子VI传递数据。 五、实验作业： 1、为第3章的习题2连续温度采集监测添加报警信息，如下图所示，当报警发生时输出报警信息，例如“温度超限！当前温度78.23℃”，正常情况下输出空字符串。 思路：用第三章的 部分程序就可以 实现。 2、对字符串进行加密，规则是每个字母后移5位，例如A变为F，b变为g，x 变为c，y变为d… 思路：按照字母表实现这一加密功能，程序如下图：
3、产生一个3×3的整数随机数数组，随机数在0到100之间，找出数组的鞍点，即该位置上的元素在该行上最大，在该列上最小，也可能没有鞍点。如下图。 思路：按要求产生一个3×3的整数随机数数组，随机数在0到100之间，找出数组的鞍点，即该位置上的元素在该行上最大，在该列上最小，也可能没有鞍点。 4、利用簇模拟汽车控制，如右图所示，控制面板可以对显示面板中的参量进行控制。油门控制转速，转速＝油门*100，档位控制时速,时速＝档位*40，油量随VI运行时间减少。 思路：利用簇模拟汽车控制，如右图所示，控制面板可以对显示面板中的参量进行控制。油门控制转速，转速＝油门*100，档位控制时速,时速＝档位*40，油量随VI运行时间减少。
LABVIEW专题实验报告 *** 04054035 自动化 42 班 2007-6-22
一、实验任务： 1.虚拟信号发生器设计。设计一个虚拟信号发生器，能够产生正弦波、三角波、锯齿波、 直流、随机白噪声等信号，且可以调整波形参数。通过示波器可以观察虚拟信号发生器 的输出信号。 2.利用第一次做的信号发生器做一个双踪示波器，使它能够模拟真实的示波器。 二、实验目的： 学生能够独立进行编程，熟悉LabVIEW的基本模块，掌握LabVIEW的基本使用方法。 三．设计过程与结果： 1.设计虚拟信号发生器。 分析：根据要求，由于需要选择产生产生正弦波、三角波、锯齿波、直流、随机白噪声等信号，所以使用了case 结构，在面板上使用一个数字控制器-Pointer Slide来选择信号发生器发生一个需要的信号，同时也可使白噪声叠加在每个波形之上，它的幅值也可以在前 面板中设置一个数字控制器-Pointer Slide来控制。每一个case 就可以产生一个信号，而 用来产生信号的则是一个可以现成调用的子VI ，可以用三个数字控制器（旋钮）来分别控 制每个信号的偏移量，频率以及幅值。 产生正弦信号 产生三角波信号
直流信号 方波信号 锯齿波信号前面板如下所示：
前面板中的偏移量、频率和幅值旋钮分别用来调节信号的偏移量、频率和幅值。而信号选择控制器则用来选择产生的信号。噪声大小控制器用来调节加在信号上的噪声大小。 2.双踪示波器的设计： 分析：要模拟真实的示波器，那么就要实现两个独立的通道 A 和 B，并且能够同时显示两个通道中的信号波形（ A&B），以及两个通道波形的叠加情况（ A+B）。同时给每个通道的波 形配备上各自独立的调节控制器，这些控制器（旋钮）包括垂直灵敏度，水平灵敏度，水平 位移，垂直位移。为了更好的模拟现实的示波器，给每个通道配备一个信号发生器，用来给 每个通道送来所需要的信号，现在主要分析一下示波器部分的功能如何实现。 设计示波器部分时，先利用 1 中的方法产生信号，然后再将所产生的信号的有关参数， 如频率和幅值信息提取出来，然后利用提取出来的信息通过Waveform Generation函数来产生波形。之所以要通过这种方式来产生波形，主要是想在将提取的波形信息后，通过垂直灵敏度和水平灵敏度两个旋钮来调节波形，进而达到模拟现实示波器能够改变垂直灵敏度和水 平灵敏度的目的。 下面将流程图分解成三个模块进行解释。 模块 1. 信号发生器模块：
实验报告一 课程名称虚拟仪器 实验项目熟悉编程环境与基本编程操作 实验仪器计算机 系别： guangdian 专业： 班级/学号： 学生姓名： 实验日期：2011年3月 成绩： _____________________ 指导教师： ____________________
实验一熟悉编程环境与基本编程操作 一、实验目的 1.理解LabVIEW的运行机制，熟悉LabVIEW编程环境。 2.掌握基本编程操作，包括VI程序的创建、编辑、运行与调试。 3.理解LabVIEW模块化编程思想，掌握子VI的创建、编辑及调用。 二、实验仪器及材料 主要设备有计算机， LabVIEW8.5软件。 三、实验内容及步骤 教材第82—83页练习4.2，创建VI后保存为Thermometer.vi。 1.打开一个新的前面板 2.从控件菜单选择一个温度计放到前面板 3.在温度计上用右键单击设定一个精确的温度值，选择Visible》Digital Display 4.将VI保存为Thermometer.vi 教材第107—108页练习5.2，打开练习4.2所创建的VI，将其转变成一个子VI。 1打开4.2创建的Thermometer.vi 2.为该VI创建一个图标，从VI图标窗格选择Edit Icon…，单击OK返回主VI
3从图标弹出菜单中选择Show Connector创建连接器。 4将端子指派给温度指示器，使用Writing工具单击连接器端子，端子就会变成黑色，然后单击温度计指示器。 5在温度计指示器的弹出菜单选择Description and Tip…为温度指示器编制文档 6选择File》Save将修改保存。 四、收获与体会
东南大学生物科学与医学工程学院 虚拟仪器实验报告 大作业 实验名称：基于MIT-BIH心率失常数据库的心电信号系统的设计专业：生物医学工程 姓名：学号： 同组人员：学号： 实验室: 综合楼716 实验时间：2013/11/28 评定成绩：审阅教师：
目录 一．实验目的 二．实验内容 基于MIT-BIH心率失常数据库的心电信号系统的设计 1.实验要求和说明 2.程序设计流程图 3.程序各版块介绍说明 4.前面板的设计 5.调试过程 6.结果及分析 三．实验收获及小结 四．参考文献
一．实验目的 现代医学表明，心电信号（ECG）含有临床诊断心血管疾病的大量信息，ECG的检测与分析在临床诊断中具有重要价值，是了解心脏的功能与状况、辅助诊断心血管疾病、评估各种治疗方法有效性的重要手段。 本次大作业利用具有直观图形化编程和强大数字信号处理功能的虚拟仪器编程语言LabVIEW作为开发平台，设计一个基于虚拟仪器的简单心电信号分析系统，该系统具有心电信号的读取，处理分析，波形显示、心率显示及报警，波形存储和回放等功能。 二．实验内容 1.实验内容及要求 基于MIT-BIH心率失常数据库的心电信号系统的设计 1. 本次大作业所用原始信号是从MIT-BIH（Massachusettes Institute of and Beth Israel Hospital，美国麻省理工学院和波士顿贝丝以色列医院）心率数据库（https://www.doczj.com/doc/0910111284.html,/physiobank/database/mitdb/）中选取心电信号作为实验分析的数据。设计的系统要求对原始心电信号进行读取、绘制出其时域波形，利用原始心电数据中的时间数据控制显示时间，并具有保存回放功能，同时具有心率过快或过缓报警提示功能。 2. 心电信号是微弱低频生理电信号，通常频率在0.05Hz～100Hz，幅值不超过 4mV，它通过安装在皮肤表面的电极来拾取。由于实际检测工况的非理想，在ECG 信号的采集过程中往往会受到工频噪声及电极极化等各种随机噪声的影响。噪声的存在降低了诊断的准确性。其中影响最大的是工频干扰和基线漂移噪声。因此，在ECG 信号检测过程中，如何抑制工频干扰和基线漂移等是必须解决的问题。要求选择并设计合适的滤波器，除去所给心电信号的工频干扰和基线漂移。 3. 检测心率：检测信号心电的R波，计算平均心率和实时心率（R-R波时间间隔 的倒数），并显示实时心率和平均心率。 4. 对任一路心电信号滤波前后的信号进行时域分析和频谱分析，分别显示出结 果。
成都理工大学工程技术学院 虚拟仪器技术实验报告 专业: 学号: 姓名: 2015年11月30日
1 正弦信号的发生及频率、相位的测量实验内容： ●设计一个双路正弦波发生器，其相位差可调。 ●设计一个频率计 ●设计一个相位计 分两种情况测量频率和相位： ●不经过数据采集的仿真 ●经过数据采集〔数据采集卡为PCI9112〕 频率和相位的测量至少有两种方法 ●FFT及其他信号处理方法 ●直接方法 实验过程： 1、正弦波发生器，相位差可调 双路正弦波发生器设计程序：
相位差的设计方法：可以令正弦2的相位为0，正弦1的相位可调，这样调节正弦1的相位，即为两正弦波的相位差。 2设计频率计、相位计 方法一：直接读取 从调节旋钮处直接读取数值，再显示出来。 方法二：直接测量 使用单频测量模块进行频率、相位的测量。方法为将模块直接接到输出信号的端子，即可读取测量值。 方法三：利用FFT进行频率和相位的测量 在频率谱和相位谱上可以直接读取正弦信号的主频和相位。 也可通过FFT求得两正弦波的相位差。即对信号进行频谱分析，获得信号的想频特性，两信号的相位差即主频率处的相位差值，所以这一方法是针对单一频率信号的相位差。 前面板如下：
程序框图： 2幅频特性的扫频测量 一、实验目的 1、掌握BT3 D扫频仪的使用方法。 2、学会用扫频法测量放大电路的幅频特性、增益及带宽。 二、工作原理 放大电路的幅频特性，一般在中频段Ｋ中最大，而且基本上不随频率而变化。在中频段以外随着频率的升高或降低，放大倍数都将随之下降。一般规定放大电路的频率响应指标为3dB，即放大倍数下降到中频放大倍数的70.7%，相应的频率分别叫作下限频率和上限频率。上下限频率之间的频率范围称为放大电路的通频带，它是表征放大电路频率特性的主要指标之一。如果放大电路的性能很差，在放大电路工作频带内的放大倍数变化很大，则会产生严重的频率失真，相应的
LabVIEW课程设计 报告书 班级 学号 姓名 一、基础题
1、用labview的基本运算函数编写以下算式的程序代码： 首先在前面板创建一个数值输出控件，然后在程序框图中按照上图连接线路，点击运行，程序结果。 2、利用摄氏温度与华氏温度的关系C = 5(F ?32) / 9编写一个程序，求华氏温度 （F）为32, 64, 4, 98.6 , 104, 212时的摄氏温度。
在程序前面板创建一个数值输入控件和一个数值显示控件，在程序框图中添加一个公式节点，添加一个输出和一个输入分别输入和显示控件项链，在公式节点框图中输入温度转换公式，然后在面前扮输入相应的温度点击运行，得到相应的结果。 3、创建一个2行3列的二维数组控制件，为数组成员赋值如下： 00 .600.500.400.300.200.1 在前面板创建一个数组显示控件，然后将1、2、3创建成数组第一行，4、5、6创建成数组第二行，再将两行创建成一个两行三列的二位数组，点击运行显示输 出结果。 4、用数组创建函数创建一个二维数组显示件，成员为：
1 2 3 4 5 6 2 3 4 5 6 1 3 4 5 6 1 2 4 5 6 1 2 3 编程将上述创建的数组转置为： 1 2 3 4 2 3 4 5 3 4 5 6 4 5 6 1 5 6 1 2 6 1 2 3 先在面前板上创建一个上图这样的数组。再创建两个显示数组（一个为显示数组，另一个为转换后数组），在程序框图上面按照下图连线，在原数组和转换后数组之间接一个“二维数组转制”， 点击运行后显示为：
5、创建一个簇控制件，成员分别为字符型控制件姓名，数值型控制件学号，布 尔型控制件注册。从这个簇控制件中提取出簇成员注册，显示在前面板上。 在面板上添加一个簇，在族里分别添加一字符显示控件，数值显示控件，布尔型 显示控件，程序框图连接如图： 先解除捆绑然后再捆绑，输入姓名、学号点击运行在输出簇里显示。 6、创建一个字符串显示件，程序运行后显示当前系统日期、时间和自己的班级、姓名。
虚拟仪器实验报告 姓名：肖阿德班级：测控0801 学号：118 时间：地点：电气院楼305 实验一VI程序的创建、编辑和调试 1.熟悉LabVIEW环境。 新建一个VI，进行如下练习： ?任意放置几个控件在前面板，改变它们的位置、名称、大小、颜色等等。 ?在VI前面板和后面板之间进行切换 ?并排排列前面板和后面板窗口 2.创建一个VI。 发生一个值为0.0～1.0的随机数a，放大10倍后与某一常数b比较，若a>b，则指示灯亮。要求：①编程实现；②单步调试程序；③应用探针观察各数据流。 3.创建和调用子VI。 创建一个子VI，子VI功能：输入3个参数后，求其和，再开方。 编一个VI调用上述子VI。 4.编写一个VI求三个数的平均值。 要求： ?对三个输入控件等间隔并右对齐。 ?添加注释。 ?分别用普通方式和高亮方式运行程序，体会数据流向。 ?单步执行一遍。 5.实验个人总结： 前面板中控件的颜色、大小、名称等都可以在控件的属性中设置； 其中颜色可以使用工具选版的”设置颜色”来设置，并且比在属性中设置更灵活、简便； 探针设置后配合单步调试能清楚的展示程序运行的具体过程，便于明白程序和差错； 创建子VI时，图标的选择最好有针对性和个性，如可以自行绘制图标，便于在调用图标时快速了解子VI的功能作用；
虚拟仪器实验报告 姓名：肖阿德班级：测控0801 学号：118 时间：地点：电气院楼305 实验二数据操作 1、写一个VI判断两个数的大小，如右图所示：当A>B时，指示灯亮。 2. 写一个VI获取当前系统时间，并将其转换为字符串和浮点数。这在实际编程中会经常遇到。 3. 写一个温度监测器，如右图所示，当温度超过报警上限，而且开启报警时，报警灯点亮。温度值可以由随即数发生器产生。 4.给定任意x, 求如下表达式的值 5.实验个人总结： 在获取系统时间的VI中，通过对格式化日期/时间字符串中的格式字符串的设置可选择需要输出的日期/时间的格式 当一些控件要求的数据格式与当前的输入/输出数据格式不相符时，可通过相应的转换函数进行强制转换； 在输入一些数学表达式时，注意一些特定的数学符号在LabVIEW中的规定表示法；
虚拟仪器实验报告实验五：程序结构（2） 院（系）电子工程学院 专业电子信息工程 学生姓名陈鹤龄 学生学号 1402014 27 指导教师余炜 课程名称虚拟仪器
实验5 --1使用条件结构 1.实验目的： 学习使用条件结构(Case Structure)。 建立程序以检测温度是否超出范围，当温度超出上限时或下限时，前面板上的报警LED 将点亮，并显示当前的温度状态为“温度过高”或“温度过低”。在范围内时温度状态为“温度正常”。 2.设计步骤 1)前面板 1. 使用波形图标（Waveform Chart）显示实时温度和上、下限值。并且如图进行配置。 2. 添加两个数值输入件，作为“温度上限”、“温度下限”的输入。 3. 添加一个LED显示件，作为报警指示。报警时为红色，正常时为绿色。 4. 添加文本显示件，命名为“当前温度状态”。
2）框图程序 1.上图为不完整的程序框图，其中条件（Case）结构只给出了真（True）分支。请分 析程序功能，完成未给出的程序实现功能。主要实现温度值与上下限的比较，然后输出“温 度过高”，“温度过低”，“温度正常”的状态文本，实现对“报警”指示灯的控制。 2.将程序重新命名为e Temperature Control.vi ，并保存起来。 实验5 - 2 使用顺序结构 1.实验目的： 学习使用顺序结构(Sequence Structure)。 用For 循环产生一个长度为1000000（1 百万）点的随机波形，并计算所用时间。2.设计步骤： 1）前面板
1. 使用波形图表（Waveform Chart）显示随机数波形，并且如图进行配置。 2. 添加一个数值显示件，命名为“用时”。 2）框图程序 1. 使用顺序结构实现，其中用时间计数器（Tick Count）函数获得当前时间。 2. 试将上图的平铺式顺序结构(Flat Sequence Structure)改为层叠式顺序结构1）前面板 2）程序框图
课程名称丿 ▲ 专业测控技术与仪器 班级1301 学号20 姓名郭鹏 实验一LabVIEW虚拟温度检测系统 一、实验目的 1?了解LabVIEW 的编程环境。 2?掌握LabVIEW 的基本操作方法，并编制简单的程序。 3 ?学习建立子程序的过程 二、实验内容 1.建立一个测量温度的VI。 a.实验步骤 1）选择File?New，打开一个新的前面板窗口。 2）从Controls?Numeric 中选择Tank放到前面板中。 3）从“结构”里选择一个for循环，用一个随机数乘与100输岀到温度计 b.实验结果 前面板图： 程序框图： 三、实验总结 1 ?总结VI基本编程的快捷操作。 答：显示程序框图或前面板ctrl+E 框图中，对象的移动：shift+鼠标选择移动；对象的复制：ctrl+鼠标选择移动; 对象的删除：鼠标选择，按<退格 >;前面板与框图并排：ctrl+T 工具（Tools ）模板：在前面板或框图中按住
实验报告 课程名称虚拟仪器技术分析与设计 专业测控技术与仪器 班级1301 学号20 姓名郭鹏 实验一 LabVIEW虚拟温度检测系统 一、实验目的 1．了解LabVIEW的编程环境。
2．掌握LabVIEW的基本操作方法，并编制简单的程序。 3．学习建立子程序的过程 二、实验内容 1.建立一个测量温度的VI。 a.实验步骤 1)选择File?New，打开一个新的前面板窗口。 2)从Controls?Numeric中选择Tank放到前面板中。 3)从“结构”里选择一个for循环，用一个随机数乘与100输出到温度计 b.实验结果 前面板图： 程序框图： 三、实验总结 1．总结VI基本编程的快捷操作。 答：显示程序框图或前面板ctrl+E 框图中，对象的移动：shift+鼠标选择移动；对象的复制：ctrl+鼠标选择移动； 对象的删除：鼠标选择，按<退格>；前面板与框图并排：ctrl+T 工具（Tools）模板：在前面板或框图中按住
虚拟仪器实验报告一 一、实验目的： LabVIEW编程软件入门学习 二、实验内容： 1.利用局部变量写一个计数器，每当VI运行一次计数器就加一。当VI关闭后重新打开时，计数器清零。 2.写一个温度监测器，如图所示，当温度超过报警上限，而且开启报警时，报警灯点亮。温度值可以由随即数发生器产生。 3创建一个VI，比较两个数，如果一个数不大于另一个数，则点亮指示灯。
4产生一个值为0.0～100.0之间的随机数，然后除以一个在程序前面板中输入的数。当输入的数值为零时，前面板上放置的指示灯点亮，提示除法无效。 5.比较前面板中输入的三个数，并输出其中最大值。 6.在前面板输入一个三位整数，将其百位数值和个位数值对调后在前面板输出此新数。
7.输入一个自然数n ，求1~n 之间的所有自然数之和。 8.生成10～20之间随机数，并将每次生成的随机数组成的曲线显示在波形图表中。 10. 用LabVIEW 的基本运算函数编写以下算式的程序代码。 28572100768310225631563+?-+-÷+?25317813817.28.132++?-÷
11.利用华氏温度与摄氏温度的关系：华氏度＝9×摄氏度/5+32编写一个程序，求摄氏温度为32、0、-15时的华氏温度。 12.输入一个数，判断其能否同时被3和5整除。 13.从键盘输入一个大写字母，要求改用小写字母输出。 14.输入一个数，判断这个数是否在10~100之间。
15.输入一个数，若此数大于0，则输出1，若此数小于0，则输出-1，若此数等于0，则输出0。 16.设圆半径为r=1.5，圆柱高h=3，求圆周长，圆面积，圆球表面积，圆球体积，圆柱体积。 17.输入三角形的三边长，求三角形的面积。
实验二十九虚拟仪器在物理实验中的应用 物理学院130061311 二下六组3号 2015.4.9 一．实验目的 1.了解虚拟仪器的概念 2.了解图形化编程语言LabVIEW，学习简单的LabVIEW编程 3.完成伏安法测电阻的虚拟仪器设计 二．仪器用具 计算机(含操作系统)，LabVIEW软件，数据采集卡，电阻箱(用作标准电阻)，导线，开关，待测电阻，二极管。 三．实验原理 虚拟仪器的硬件系统由PC机和数据采集卡(DAQ卡)组成.数据采集卡(DAQ卡)包括多路开关、放大器、采样/保持器、习D转换器以及其他有关电路组成.这些部分共同配合完成对信号数据的采集、放大以及模/数转换任务。 本实验中利用接口卡的一个通道为整个测量电路供电，利用两个输人通道分别测量总电压和标准电阻上的电压;利用测量得到的电压数值和标准电阻数值就可以得到电路中的电流以及待测电阻上的电压.在程序控制下，电路电压由OV开始逐渐增加到5V，电压每改变一次测量获得一组电压电流值，最后得到一个数组，经过线性拟合后就可以得到待测电阻值。 测量原理如图： 四．实验内容 1.初步熟悉LabVIEW 整个软件分为前面板和程序框图两部分。 前面板可以加入开关，旋钮各种控件和各种显示元件；在前面板添加的元件相应的子端
和图标会出现在程序框图上，可以在程序框图进实验编辑，另外，在程序框图内还有可控选择的大量函数模块以及各种实现程序的功能，例如循环，数字运算，比较，以及各种公式等。 2.创建一个模拟温度测量程序 前面板：开关（用于控制显示摄氏度/华氏度），温度计，温度值 程序框图：放入Demo V oltage Read 子程序，设计用开关切换摄氏/华氏度的逻辑程序，使温度计和温度值按需显示。 3.用虚拟仪器测量伏安特性 1）编写程序 前面板： 放入一个用于设置设备号的控制数、一个设定标准电阻值的控制数、一个用于设定测量间隔的控制数和一个显示测量电阻值的显示数。放人三个控制字符串，将名字分别改成“供电电压通道”、“测量总电压通道”、“测量电流通道”.分别用于设置输出输人的通道。 放上一个Express XY Graph，将名字改成“电阻的伏安曲线图”，并将纵坐标和横坐标分别改成“电压(V)”和“电流(A); 加人一个二维数组，把名字改成“数据”，用于显示测量的电压和电流。放人一个开关，用于控制程序进程. 程序框图： 设计一个循环程序，让程序不断改变电压，每次改变0.25V测20组电流电压数据，每次改变之后都使程序等待1s后测量，测量20组后循环停止，并画出电阻的伏安特性曲线图，计算出电阻R（斜率）。 2）连接口卡和外部电路 3）运行程序，记录结果，保存并退出 五．思考题 1.虚拟仪器与传统仪器有什么区别 传统仪器：数据显示形式单一，数据处理功能比较简单，不容易按需改装，不能共享数
实验一 实验要求： 一、熟悉LabVIEW环境 二、创建一个VI,发生一个值为0~1的随机数a，放大十倍后与某一常数b比较，若a>b，则指示灯亮。要求： 1、编程实现； 2、单步调试程序； 3、应用探针观察各数据流。 三、创建和调用子VI 1、创建一个字VI，子VI功能；输入3个参数后，求其和，再开方。 2、编一个VI调用子VI。 程序框图：
1、 2、子VI调用： 实验现象：
实验小结： 实验一主要熟悉了软件的使用，用了一些计算以及子VI的调用，为后面的实验打下基础。 实验二 实验要求： 一、在程序的前面板上创建一个数值型控件，为它输入一个数值；把这个数值乘以一个比例系数，再由该控件显示出来。 二、创建一个3行4列的数组，（1）求数组的最大于最小值；（2）求出创建数组的大小；（3）将数组转置；（4）将该2二维数组改为一个一维数组。 三、创建一个簇软件，成员为字符型姓名，数值型学号，布尔型注册。从该控件中提取簇成员注册，并显示在前面板上。 程序框图： 一、 二、
创建数组。三、 创建一个簇。实验现象：一、
二、 三、
实验三 实验要求： 一、产生100个0.0~100.0的随机数，求其最小值，最大值、平均值，并将数据在Graph 中显示。 An=An-1+1/n（An-An-1）An是前n个数据的平均值。 二、产生100个0.0~100.0的随机数序列，求其最小值、最大值、平均值，并将随机数序列和平均值序列显示在Chart波形图中，直到人为停止。 三、程序开始运行后，要求用户输入一个口令，口令正确时，滑键显示一个0~100的随机数，否则程序立即停止。 四、编写一个程序测试自己在前面板输入一下字符串用的时间：A virtual instrument is a program in the graphical programming luanguage. 程序框图： 一、
1．实验目的： 熟悉LabVIEW软件的基本编程环境。 2．实验内容： 创建一个VI程序，并将此程序保存为子VI。此VI要实现的功能是：当输入发动转速时，经过一定运算过程，输出发动机温度和汽车速度值。 3．实验步骤 （1）启动LabVIEW，创建一个VI。 （2）在前面板中放置一个温度计控件，并修改控件标签名为发动机温度和设置最大值为100。该控件从“控件—经典—经典数值”子选项板中获得。 （3）按同样的方法在前面板中放置一个仪表控件，并修改仪表控件的标签名为汽车速度，标尺刻度范围为0～150。 （4）按同样的方法在前面板中放置一个数值输入控件，并修改控件标签名为发动机转速。 （5）从“窗口”下拉菜单中选择“显示程序窗口”切换到程序框图窗口。 （6）在程序窗口中创建乘法函数，该函数中函数选项板中的“函数—编程—数值”子选项板中选择，并和发动机转速输入控件连线，为乘法函数创建一个常量，修改为图中所示值。 （7）按同样的方法创建加法函数、平方根函数和除法函数，并按图中所示修改常量值和连好线。 （8）切换至前面板，在发动机转速控件中输入数值，点击运行按钮，运行VI程序。 （9）修改图标为T/V以表示该子VI输出量为发动机温度和汽车速度，并保存为vi.vi。 前面板： 程序框图：
1．实验目的： 熟悉子VI的调用。 2．实验内容： 创建一个VI程序，并在编写程序过程中调用实验一中创建的子VI。此VI要实现的功能是：通过旋钮控件来控件输入的发动机转速值，中间调用实验一中创建的子VI作为计算过程，从子VI输出的值分别输出至不同的数值显示发动机的温度以及当前汽车速度，同时判断当汽车速度超过100时，系统将产生蜂鸣声，报警提示。 3．实验步骤： （1）启动LabVIEW，创建一个VI。 （2）在前面板中创建一个旋钮控件，修改标签名为发动机转速，设置数值范围为0～5000，从旋钮控件中调出一个数字显示控件来同步显示旋钮控件当前值。 （3）在前面板创建两个数值显示控件，并修改标签名为汽车速度和发动机温度。 （4）切换至程序框图窗口。 （5）在程序框图中创建一个大于或等于函数。 （6）在程序框图中调用实验一的子函数，从函数选板中的“函数—选择VI”选在实验一创建的子vi.vi。 （7）在程序框图中创建一个蜂鸣器函数，并按图示连线情况连线。 （8）切换至前面板，在发动机转速中输入数值，点击运行按钮运行。 前面板： 程序框图：
机电系统创新性综合实验 实验报告 学院：机械工程学院 专业：机械设计制造及其自动化班级：机自 124 班 学号： 1208030436 学生姓名：王彤 指导教师：蔡家斌、曹阳 2015年12月12
目录 实验题目: LabView创新实验 (1) 实验一1.1实验内容 (1) 1.2实验过程 (1) 1.3实验小结 (3) 1.4实验总结与感想 (5) 实验二2.1实验内容. (5) 2.2 实验过程 (5) 2.3实验小结 (7) 2.4实验总结与感想 (8) 实验三3.1实验内容 (8) 3.2实验过程 (8) 3.3实验小结 (10) 3.4实验总结与感想 (11)
实验题目 本次LabView实验共有6个实验题目，有两个选择方案，我选择了第一种方案：在六个实验中选择了三个，分别是实验一、二、三。通过自学和同学间的互相帮助，我学会了LabView软件的使用，完成了本次实验。 实验一虚拟信号发生器的设计 1.1实验内容 设计一个虚拟信号发生器，能够产生正弦波、三角波、锯齿波、直流、随机白噪声等信号〔波型选择用按键或旋钮〕，且可以调整波形参数。通过示波器可以观察虚拟信号发生器的输出信号。可以通过前面板选择信号波形，调节信号的频率、幅值和相位〔频率、幅值、相位用数字窗口显示〕，并通过虚拟示波器观察生成的波形。 1.2实验过程 1.新建一个VI，在后面板上创建一个选择结构； 2.在选择器标签中选择一个设置为默认，并在后面添加4个分支，以便写入多种不同的程序； 3.在选择结构中建立一个仿真信号，属性设置-信号类型-正弦波-确定；
4.在仿真信号中的对应位置创建输入控件，输出处创建波形图，分别连接在仿真信号的相应位置。 5. 6.其他几种波形信号按照相同方式创建在不同的选择标签中，并在选择结构外部建立一个While循环，可以让程序连续执行。
实验一： 1．实验目的： 熟悉LabVIEW软件的基本编程环境。 2．实验内容： 创建一个VI程序，并将此程序保存为子VI。此VI要实现的功能是：当输入发动转速时，经过一定运算过程，输出发动机温度和汽车速度值。 3．实验步骤 （1）启动LabVIEW，创建一个VI。 （2）在前面板中放置一个温度计控件，并修改控件标签名为发动机温度和设置最大值为100。该控件从“控件—经典—经典数值”子选项板中获得。 （3）按同样的方法在前面板中放置一个仪表控件，并修改仪表控件的标签名为汽车速度，标尺刻度范围为0～150。 （4）按同样的方法在前面板中放置一个数值输入控件，并修改控件标签名为发动机转速。 （5）从“窗口”下拉菜单中选择“显示程序窗口”切换到程序框图窗口。 （6）在程序窗口中创建乘法函数，该函数中函数选项板中的“函数—编程—数值”子选项板中选择，并和发动机转速输入控件连线，为乘法函数创建一个常量，修改为图中所示值。 （7）按同样的方法创建加法函数、平方根函数和除法函数，并按图中所示修改常量值和连好线。 （8）切换至前面板，在发动机转速控件中输入数值，点击运行按钮，运行VI程序。（9）修改图标为T/V以表示该子VI输出量为发动机温度和汽车速度，并保存为vi.vi。 前面板： 程序框图：
实验二： 1．实验目的： 熟悉子VI的调用。 2．实验内容： 创建一个VI程序，并在编写程序过程中调用实验一中创建的子VI。此VI要实现的功能是：通过旋钮控件来控件输入的发动机转速值，中间调用实验一中创建的子VI作为计算过程，从子VI输出的值分别输出至不同的数值显示发动机的温度以及当前汽车速度，同时判断当汽车速度超过100时，系统将产生蜂鸣声，报警提示。 3．实验步骤： （1）启动LabVIEW，创建一个VI。 （2）在前面板中创建一个旋钮控件，修改标签名为发动机转速，设置数值范围为0～5000，从旋钮控件中调出一个数字显示控件来同步显示旋钮控件当前值。 （3）在前面板创建两个数值显示控件，并修改标签名为汽车速度和发动机温度。（4）切换至程序框图窗口。 （5）在程序框图中创建一个大于或等于函数。 （6）在程序框图中调用实验一的子函数，从函数选板中的“函数—选择VI”选在实验一创建的子vi.vi。 （7）在程序框图中创建一个蜂鸣器函数，并按图示连线情况连线。 （8）切换至前面板，在发动机转速中输入数值，点击运行按钮运行。 前面板：
[键入文字] [键入文字] [键入文字] 近代无线电实验报告 虚拟仪器实验报告 课程名称：近代无线电实验 主讲老师：陆起涌 文章作者： 所属院系：复旦大学电子信息科学与技术专业
第一章实验概述 (4) 1.1 实验简介： (4) 1.2 具体要求： (4) 1.3采用技术： (4) 第二章虚拟仪器简介 (4) 2.1 测量技术发展 (4) 2.1.1 电磁技术的测量 (4) 2.1.2 基于模拟电子技术的测量 (5) 2.1.3 基于数字技术的测量 (5) 2.2 虚拟仪器发展 (6) 2.2.1 虚拟仪器的雏形 (6) 2.2.2虚拟仪器特点 (6) 2.2.3 虚拟仪器发展现状 (7) 第三章实验设备选取 (7) 3.1实体仪器：数字万用表FLUKE45 (7) 3.2 连接串线：RS232 (7) 3.3 编程软件、语言选取方案 (8) 3.3.1 LabVIEW (8) 3.3.2 VEE (8) 3.3.3 C#(C Sharp) (8) 第四章实验设计 (8) 4.1 硬件连接 (8) 4.2 软件设计 (9) 4.2.1 设计思路 (9)
4.2.2 程序界面 (9) 4.2.2 软件总体流程 (10) 4.2.3 初始化函数 (11) 4.2.4 测量过程流程 (12) 4.2.5 单位调整函数&屏幕调整函数 (13) 4.2.6 自动、手动、定时测量模式 (14) 4.2.7 数据处理、保存窗体 (15) 第五章实验过程与总结 (17) 5.1 实验中所遇到的问题 (17) 5.1.1 连接不稳 (17) 5.1.2 多流程冲突 (17) 5.1.3 定时器中无法改变主窗体内组件内容 (17) 5.2 实验结果 (18) 5.3实验不足之处 (18) 5.3.1 概率分析 (18) 5.3.2 功能不完善 (18) 5.4 实验心得 (18) 参考文献 (19)
J I A N G S U U N I V E R S I T Y 《虚拟仪器技术》 实验报告 专业：测控技术与仪器 班级：测控1301 姓名：徐鹏 学号：3130302010 2015年1月
实验一熟悉LabVIEW软件的开发环境一、实验内容 1．LABVIEW启动的初始化界面的6个选项功能； 2．熟悉创建应用程序窗口的菜单条和工具条； 3．熟悉LABVIEW的控件模板； 4．熟悉LABVIEW的函数模板； 5．熟悉LABVIEW的工具模板。 二、实验需完成的作业 随机数发生器。
实验二前面板设计一、实验内容 1．前面板对象设计方法和属性配置； 2．前面板对象的大小和颜色的变化； 3．前面板对象位置、排列及装饰效果的设计； 4．前面板对象快捷键设置； 5．定制前面板控件及调用控件。 二、实验需完成的作业 1．前面板控件的生成及大小颜色的改变 2．控件的自动排列及装饰
3．分配快捷键（附程序） 4．自定制控件及调用
实验三 编辑程序代码 一、 实验内容 1． 代码图标创建及调整； 2． 代码图标的自动和手工连线； 3． 创建程序图标及接口板； 4． 调用子程序。 二、 实验需完成的作业 1． 编辑一程序，调用子程序，子程序图标自定义 2． 用LABVIEW 的基本运算函数编写以下算式的程序代码。 63 531683 100762510225728?+-+÷-?+ 32 1.8 2.73811253 178÷-?++
3．利用摄氏温度与华氏温度的关系℃＝5（℉－32）/9编写一个程序，求华氏温度（℉为32°，64°，4°，98.6°，104°，212°时的摄氏温度。
北京科技大学 《通信原理》实验报告 学院：计算机与通信工程学院 班级：通信1303 学号：41356071 姓名：李成钢 同组成员：陈灿，安栋，张秋杰，王亮 实验成绩：________________________ 2016 年 1 月14 日
实验二PAM 信号的labview 实现 一、实验目的 1.熟悉掌握 AMI、HDB3、CMI 和双相码的编码规则。 2.根据编码规则，自主设计完成以上码的编译码实验。 二、实验仪器 计算机一台，labview2013 软件 三、实验内容 根据几种常规线路码型的编码规则，在 labview 仿真软件上，自 主设计完成 AMI、HDB3、CMI 和双相码的编译码实验，得到正确的编 码波形。 四、实验步骤 1．AMI码:首先在前面板上插入预输入的数组行，插入两行，分别表示要输入的消息码以及经过程序变换后的显示码，数组位数相同，然后设置一个波形显示用的仪器来显示输出的波形，设置好后进入程序设计页面。 在程序设计页面，为程序添加一个while循环以实现程序可控，因此在里面添加stop模块同时显示停止按键在前面板上，接着我们开始处理输入的数组元素，
首先添加for循环，将处理后的数组大小置入for循环来控制for循环的次数，然后将数组通过索引来与1进行比较，所谓索引即将按顺序输入的数组依次派出，同时添加一条件结构，若输入为1则进入条件结构真，否则进入假，条件结构为真时，由于此时为1，AMI码要求连续的1按+1，-1电平来计，而AMI 码为半占空波形，故连续的1应分别为（+1，0），（-1，0），因此我们要用到子VI（判断整除，下文讨论）来实现逢偶数个1时，就会输出（-1，0），同时还必须统计1的总数，而显示的码不显示半占空的电平，因此将显示的AMI码处输出+1和-1，显示的波形处送入（+1，0），（-1，0），成假时显示的AMI 码处输出0，显示的波形处送入（0，0），由于输出处为二维数据，因此用到子VI(nrz将二维转换为一维，见下文)，在数据输出处使用层叠氏顺序结构以连接输入的数据。 子VI:（判断整除）在前面板添加两个数据输入控件以及布尔逻辑显示控件，将输入的一的个数通过计数器统计，与2整除便得到逢偶数条件结构为假，逢奇数条件结构为真，以此来区分偶数个1与奇数个1的区别。
HUNAN INSTITUTE OF ENGINEERING 实验报告 课程名称虚拟仪器技术分析与设计__________ 专业测控技术与仪器 班级__________________ 1301 _______________ 学号20 姓名郭鹏
实验一LabVIEW 虚拟温度检测系统 一、实验目的 1.了解LabVIEW 的编程环境。 2.掌握LabVIEW的基本操作方法，并编制简单的程序。 3.学习建立子程序的过程 二、实验内容 1.建立一个测量温度的VI。 a.实验步骤 1）选择File?New，打开一个新的前面板窗口。 2）从Controls?Numeric中选择Tank放到前面板中。 3）从“结构”里选择一个for循环，用一个随机数乘与100输出到温度计 b.实验结果前面板图： 虚拟温度楡则 100- 2 & 晅 、J —40-E. 20-= 0-1程序框图: 三、实验总结 1总结VI基本编程的快捷操作。
答：显示程序框图或前面板ctrl+E 框图中，对象的移动：shift+鼠标选择移动；对象的复制：ctrl+鼠标选择移动； 对象的删除：鼠标选择，按< 退格>;前面板与框图并排：ctrl+T 工具（Tools）模板：在前面板或框图中按住
