IRIRSW开关电源解决方案
IRIRS27951220W开关电源解决方案
ledledled by externally pulling the voltage at the CT/SD pin below its enable voltage threshold.IRS27951/2主要特性:· Simple primary-side control solution for fixed and variable frequency DC-DC resonant converters.· Max 500kHz per channel output with 50% duty cycle· Floating channel bootstrap operation up to +600Vdc· Programmable minimum and maximum switching frequency· Programmable soft start frequency and soft start time· Programmable dead time· Micropower start-up & ultra low quiescent current· Over-current protection using low side MOSFET Rds(on)· User initiated micropower “Sleep mode”· Under-voltage Lockout· Simple design with minimal component count.· Lead-freeIRS27951/2典型应用:· LCD & PDP TV· Telecom SMPS, PC SMPS· Home Audio Systems图1. IRS27951/2功能方框图图2. IRS27951/2典型应用电路图IRAC27951-220W IRS27951评估板The evaluation board consists of a front-end AC-DC rectifier stage cascaded with a half-bridge resonant DCDC converter with multiple output voltage rails (24V and 12V). The front end is a conventional rectifier stage with a rectifier bridge and an EMI filter.The downstream converter is a multi-resonant half bridge LLC converter whose control is implemented with the IRS27951 (U1) controller HVIC. The controller drives the two half-bridge MOSFETs with a 50 percent fixed duty cycle with dead-time, changing the frequency according to the feedback signal in order to regulate the output voltages against load and input voltage variations. As described earlier, in addition to current protection, all the critical functions needed to control resonant converter designs can be externally programmed using this 8 pin controller IC.The transformer uses the magnetic integration approach, incorporating the resonant series and shunt inductances in the power transformer. The transformer configuration chosen for the secondary winding is center-tap, and the output rectifiers are Schottky diodes. The feedback loop is implemented by means of a classical configuration using a TL431 (U3) to adjust the current in the optocoupler TLP621 (U2). Weighted resistive dividers from both voltages are summed at the reference node of the TL431 in order to achieve a better overall output voltage regulation. The optocoupler transistor modulates the current from the RT pin of the controller IC to modulate the switching frequency, thus achieving output voltage regulation.图3. IRAC27951 220W 评估板外形图IRAC27951 220W 评估板主要指标:图4.IRAC27951 220W 评估板电路图IRAC27951 220W 评估板材料清单:图5.IRAC27951 220W评估板PCB布局图(顶层)图 6.IRAC27951 220W评估板PCB布局图(底层)详情请见:/product-info/datasheets/data/irs27951s.pdf和/technical-info/refdesigns/irac27951-220w.pdf
电源测试方法 开关电源的设计、制造及品质管理等测试需要精密的电子仪器设备来模拟电源供应器实际工作时之各项特性(亦即为各项规格)，并验证能否通过。开关电源有许多不同的组成结构(单输出、多输出、及正负极性等)和输出电压、电流、功率之组合，因此需要具弹性多样化的测试仪器才能符合众多不同规格之需求。 电气性能(Electrical Specifications)测试 当验证电源供应器的品质时，下列为一般的功能性测试项目，详细说明如下： *功能(Functions)测试： ·输出电压调整(Hold-on Voltage Adjust) ·电源调整率(Line Regulation) ·负载调整率(Load Regulation) ·综合调整率(Conmine Regulation) ·输出涟波及杂讯(Output Ripple & Noise, RARD) ·输入功率及效率(Input Power, Efficiency) ·动态负载或暂态负载(Dynamic or Transient Response) ·电源良好/失效(Power Good/Fail)时间 ·起动(Set-Up)及保持(Hold-Up)时间 *保护动作(Protections)测试： ·过电压保护(OVP, Over Voltage Protection) ·短路保护(Short) ·过电流保护(OCP, Over Current Protection) ·过功率保护(OPP, Over Power Protection) *安全(Safety)规格测试： ·输入电流、漏电电流等 ·耐压绝缘: 电源输入对地，电源输出对地；电路板线路须有安全间距。 ·温度抗燃：零组件需具备抗燃之安全规格，工作温度须於安全规格内。 ·机壳接地：需於0.1欧姆以下，以避免漏电触电之危险。 ·变压输出特性：开路、短路及最大伏安(VA)输出 ·异常测试：散热风扇停转、电压选择开关设定错误 *电磁兼容(Electromagnetic Compliance)测试： 电源供应器需符合CISPR 22、CLASS B之传导与幅射的4dB馀裕度，电源供应器需在以下三种负载状况下测试： 每个输出为空载、每个输出为50%负载、每个输出为100%负载。 ·传导干扰/免疫：经由电源线之传导性干扰/免疫 ·幅射干扰/免疫：经由磁场之幅射性干扰/免疫 *可靠性(Reliability)测试： 老化寿命测试：高温(约50-60度)及长时间(约8-24小时)满载测试。
相关开关电源原理及电路图 2012-06-03 17:39:37 来源:21IC 关键字：开关电源电路图 什么是开关电源?所谓开关电源，故名思议，就是这里有一扇门，一开门电源就通过，一关门电源就停止通过，那么什么是门呢，开关电源里有的采用可控硅，有的采用开关管，这两个元器件性能差不多，都是靠基极、(开关管)控制极(可控硅)上加上脉冲信号来完成导通和截止的，脉冲信号正半周到来，控制极上电压升高，开关管或可控硅就导通，由220V整流、滤波后输出的300V电压就导通，通过开关变压器传到次级，再通过变压比将电压升高或降低，供各个电路工作。振荡脉冲负半周到来，电源调整管的基极、或可控硅的控制极电压低于原来的设置电压，电源调整管截止，300V电源被关断，开关变压器次级没电压，这时各电路所需的工作电压，就靠次级本路整流后的滤波电容放电来维持。待到下一个脉冲的周期正半周信号到来时，重复上一个过程。这个开关变压器就叫高频变压器，因为他的工作频率高于50HZ低频。那么推动开关管或可控硅的脉冲如何获得呢，这就需要有个振荡电路产生，我们知道，晶体三极管有个特性，就是基极对发射极电压是0.65-0.7V是放大状态，0.7V以上就是饱和导通状态，-0.1V- -0.3V就工作在振荡状态，那么其工作点调好后，就靠较深的负反馈来产生负压，使振荡管起振，振荡管的频率由基极上的电容充放电的时间长短来决定，振荡频率高输出脉冲幅度就大，反之就小，这就决定了电源调整管的输出电压的大小。那么变压器次级输出的工作电压如何稳压呢，一般是在开关变压器上，单绕一组线圈，在其上端获得的电压经过整流滤波后，作为基准电压，然后通过光电耦合器，将这个基准电压返回振荡管的基极，来调整震荡频率的高低，如果变压器次级电压升高，本取样线圈输出的电压也升高，通过光电耦合器获得的正反馈电压也升高，这个电压加到振荡管基极上，就使振荡频率降低，起到了稳定次级输出电压的稳定，太细的工作情况就不必细讲了，也没必要了解的那么细的，这样大功率的电压由开关变压器传递，并与后级隔开，返回的取样电压由光耦传递也与后级隔开，所以前级的市电电压，是与后级分离的，这就叫冷板，是安全的，变压器前的电源是独立的，这就叫开关电源。 图开关电源原理图1
开关电源设计的一般注意事项 1、布局： 【1】脉冲电压连线尽可能短； 【2】其中输入开关管到变压器连线，输出变压器到整流管连接线.脉冲电流环路尽可能小；【3】如输入滤波电容正到变压器到开关管返回电容负.输出部分变压器出端到整流管到输出电感到输出电容返回变压器； 【4】电路中X电容要尽量接近开关电源输入端； 【6】输入线应避免与其他电路平行，应避开。Y电容应放置在机壳接地端子或FG连接端；【7】共摸电感应与变压器保持一定距离，以避免磁偶合，如不好处理可在共摸电感与变压器间加一屏蔽，以上几项对开关电源的EMC性能影响较大； 【8】输出电容一般可采用两只一只靠近整流管另一只应靠近输出端子，可影响电源输出纹波指标； 【9】两只小容量电容并联效果应优于用一只大容量电容. 发热器件要和电解电容保持一定距离，以延长整机寿命，电解电容是开关电源寿命的瓶劲，如变压器、功率管、大功率电阻要和电解保持距离，电解之间也须留出散热空间，条件允许可将其放置在进风口；【10】控制部分要注意：高阻抗弱信号电路连线要尽量短如取样反馈环路，在处理时要尽量避免其受干扰、电流取样信号电路，特别是电流控制型电路，处理不好易出现一些想不到的意外，其中有一些技巧，现以3843电路举例见图(1)图一效果要好于图二，图二在满载时用示波器观测电流波形上明显叠加尖刺，由于干扰限流点比设计值偏低，图一则没有这种现象、还有开关管驱动信号电路； 【11】开关管驱动电阻要靠近开关管，可提高开关管工作可靠性，这和功率MOSFET高直流阻抗电压驱动特性有关； 【12】关于反激电源的占空比，原则上反激电源的最大占空比应该小于0.5，否则环路不容易补偿。 3、线间距：随着印制线路板制造工艺的不断完善和提高，一般加工厂制造出线间距等于甚至小于0.1mm已经不存在什么问题，完全能够满足大多数应用场合。考虑到开关电源所采用的元器件及生产工艺，一般双面板最小线间距设为0.3mm，单面板最小线间距设为0.5mm，焊盘与焊盘、焊盘与过孔或过孔与过孔，最小间距设为0.5mm，可避免在焊接操作过程中出现“桥接”现象，这样大多数制板厂都能够很轻松满足生产要求，并可以把成品率控制得非常高，亦可实现合理的布线密度及有一个较经济的成本。
利用数字示波器测试开关电源的方法 从传统的模拟型电源到高效的开关电源，电源的种类和大小千差万别。它们都要面对复杂、动态的工作环境。设备负载和需求可能在瞬间发生很大变化。即使是“日用的”开关电源，也要能够承受远远超过其平均工作电平的瞬间峰值。设计电源或系统中要使用电源的工程师需要了解在静态条件以及最差条件下电源的工作情况。 过去，要描述电源的行为特征，就意味着要使用数字万用表测量静态电流和电压，并用计算器或PC进行艰苦的计算。今天，大多数工程师转而将示波器作为他们的首选电源测量平台。现代示波器可以配备集成的电源测量和分析软件，简化了设置，并使得动态测量更为容易。用户可以定制关键参数、自动计算，并能在数秒钟内看到结果，而不只是原始数据。 电源设计问题及其测量需求 理想情况下，每部电源都应该像为它设计的数学模型那样地工作。但在现实世界中，元器件是有缺陷的，负载会变化，供电电源可能失真，环境变化会改变性能。而且，不断变化的性能和成本要求也使电源设计更加复杂。考虑这些问题： 电源在额定功率之外能维持多少瓦的功率?能持续多长时间?电源散发多少热量?过热时会怎样?它需要多少冷却气流?负载电流大幅增加时会怎样?设备能保持额定输出电压吗?电源如何应对输出端的完全短路?电源的输入电压变化时会怎样? 设计人员需要研制占用空间更少、降低热量、缩减制造成本、满足更严格的EMI/EMC标准的电源。只有一套严格的测量体系才能让工程师达到这些目标。 示波器和电源测量 对那些习惯于用示波器进行高带宽测量的人来说，电源测量可能很简单，因为其频率相对较低。实际上，电源测量中也有很多高速电路设计师从来不必面对的挑战。 整个开关设备的电压可能很高，而且是“浮动的”，也就是说，不接地。信号的脉冲宽度、周期、频率和占空比都会变化。必须如实捕获并分析波形，发现波形的异常。这对示波器的要求是苛刻的。多种探头——同时需要单端探头、差分探头以及电流探头。仪器必须有较大的存储器，以提供长时间低频采集结果的记录空间。并且可能要求在一次采集中捕获幅度相差很大的不同信号。 开关电源基础 大多数现代系统中主流的直流电源体系结构是开关电源(SMPS)，它因为能够有效地应对变化负载而众所周知。典型SMPS的电能信号路径包括无源器件、有源器件和磁性元件。SMPS尽可能少地使用损耗性元器件(如电阻和线性晶体管)，而主要使用(理想情况下)无损耗的元器件：开关晶体管、电容和磁性元件。
一、开关式稳压电源的基本工作原理 开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。因此下面就主要介绍调宽式开关稳压电源。 调宽式开关稳压电源的基本原理可参见下图。 对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。直流平均电压Ｕ。可由公式计算， 即Uo=Um×T1/T 式中Um为矩形脉冲最大电压值；T为矩形脉冲周期；T1为矩形脉冲宽度。 从上式可以看出，当Um 与T 不变时，直流平均电压Uo 将与脉冲宽度T1 成正比。这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。 二、开关式稳压电源的原理电路 1、基本电路
图二开关电源基本电路框图 开关式稳压电源的基本电路框图如图二所示。 交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。 控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。这部分电路目前已集成化，制成了各种开关电源用集成电路。控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。 ２．单端反激式开关电源 单端反激式开关电源的典型电路如图三所示。电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。所谓的反激，是指当开关管VT1 导通时，高频变压器Ｔ初级绕组的感应电压为上正下负，整流二极管VD1处于截止状态，在初级绕组中储存能量。当开关管VT1截止时，变压器Ｔ初级绕组中存储的能量，通过次级绕组及VD1 整流和电容Ｃ滤波后向负载输出。

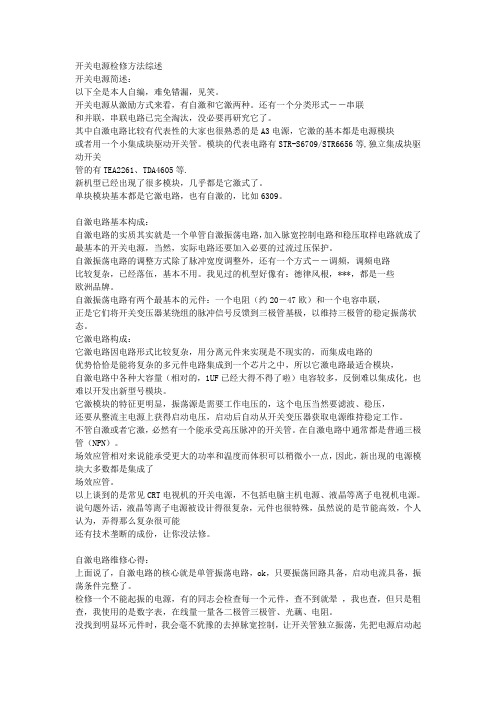

开关电源维修 开关电源在工业自动化时代，已经被用于到所有行业，其精密电路板和对电流电源的严格要求，使得开关电源电路板维修成为PCB维修行业中难度比较大的一中常见故障设备。 在开关电源维修之前，我们必须了解开关电源的工作原理，电源先将高电压交流电通过全桥二极管整流以后成为高电压的波动直流电，再经过电容滤波以后成为较为平滑的高压直流电。这时，控制电路控制大功率开关管将高压直流电按照一定的高频频率分批送到高频变压器的初级。接着，把从次级线圈输出的降压后的高频低压交流电通过整流滤波转换为能使负载工作的低电压强电流的直流电。其中，控制电路是必不可少的部分。它能有效的监控输出端的电压值，并向功率开关管发出信号控制电压上下调整的幅度。在开关电源中，由于电源输入部分工作在高电压、大电流的状态下，故障率最高;其次输出直流部分的整流二极管、保护二极管、大功率开关三极管较易损坏，再就是脉宽调制器的反馈和保护部分。 一、在断电情况下 首先，在开关电源没通电前，先用万用表测一下高压电容两端的电压先。如果是开关电源不起振或开关管开路引起的故障，则大多数情况下，高压滤波电容两端的电压未泄放掉，此电压有300多伏，如果不小心被阁下玉手摸到，一定让你留下难忘的记忆! 由于检修电源要接触到220V高压电，人体一旦接触36V以上的电压就有生命危险。因此，在有可能的条件下，尽量先检查一下在断电状态下有无明显的短路、元器件损坏故障。首先，打开电源的外壳，检查保险丝是否熔断，再观察电源的内部情况，如果发现电源的
PCB板上元件破裂，则应重点检查此元件，一般来讲这是出现故障的主要原因;闻一下电源内部是否有糊味，检查是否有烧焦的元器件;问一下电源损坏的经过，是否对电源进行违规的操作，这一点对于维修任何设备都是必须的。在初步检查以后，还要对电源进行更深入地检测。 用万用表测量AC电源线两端的正反向电阻及电容器充电情况，如果电阻值过低，说明电源内部存在短路，正常时其阻值应能达到100千欧以上;电容器应能够充放电，如果损坏，则表现为AC电源线两端阻值低，呈短路状态，否则可能是开关管击穿。然后检查直流输出部分脱开负载，分别测量各组输出端的对地电阻，正常时，表针应有电容器充放电摆动，最后指示的应为该路的泄放电阻的阻值。否则多数是整流二极管反向击穿所致。 二、加电检测 在通过以上检测后，就可以进行加电测试。这时候才是关键所在，需要有一定的经验、电子基础及维修技巧。一般来讲应重点检查一下电源的输入端，开关三极管，电源保护电路以及电源的输出电压电流等。如果电源启动一下就停止，则该电源处于保护状态下，可直接测量PWM芯片保护输入脚的电压，如果电压超出规定值，则说明电源的处于保护状态下，应重点检查产生保护的原因。由于接触到高电压，建议没有电子基础的朋友需要小心操作。 三、常见故障 1.保险丝熔断 一般情况下，保险丝熔断说明电源的内部线路有问题。由于电源工作在高电压、大电流
电子器件的电源测量通常情况是指开关电源的测量（当然还有线性电源）。讲述开关电源的资料非常多，本文讨论的内容为PWM开关电源，而且仅仅是作为测试经验的总结，为大家简述容易引起系统失效的一些因素。因此，在阅读本文之前，已经假定您对于开关电源有一定的了解。 1 开关电源简述 开关电源（Switching Mode Power Supply，常常简化为SMPS），是一种高频电能转换装置。其功能是将电压透过不同形式的架构转换为用户端所需求的电压或电流。 开关电源的拓扑指开关电源电路的构成形式。一般是根据输出地线与输入地线有无电气隔离，分为隔离及非隔离变换器。非隔离即输入端与输出端相通，没有隔离措施，常见的DC/DC变换器大多是这种类型。所谓隔离是指输入端与输出端在电路上不是直接联通的，使用隔离变压器通过电磁变换方式进行能量传递，输入端和输出端之间是完全电气隔离的。 对于开关变换器来说，只有三种基本拓扑形式，即： ● Buck（降压） ● Boost（升压） ● Buck-Boost（升降压） 三种基本拓扑形式，是电感的连接方式决定。若电感放置于输出端，则为Buck 拓扑；电感放置于输入端，则是Boost拓扑。当电感连接到地时，就是Buck-Boost拓扑。 2 容易引发系统失效的关键参数测试 以下的测试项目除了是指在静态负载的情况下测试的结果，只有噪声(noise)测试需要用到动态负载。
2.1 Phase点的jitter 图一 对于典型的PWM开关电源，如果phase点jitter太大，通常系统会不稳定（和后面提到的相位裕量相关），对于200~500K的PWM开关电源，典型的jitter 值应该在1ns以下。 2.2 Phase点的塌陷 有时候工程师测量到下面的波形，这是典型的电感饱和的现象。对于经验不够丰富的工程师，往往会忽略掉。电感饱和会让电感值急剧下降，类似于短路了，这样会造成电流的急剧增加，MOS管往往会因为温度的急剧增加而烧毁。这时需要更换饱和电流更大的电感。 图二 2.3 Shoot through测试
开关电源中变压器的八种检测方法 1、通过观察变压器的外貌来检查其是否有明显异常现象。如线圈引线是否断裂、脱焊、绝缘材料是否有烧焦痕迹、铁心紧固螺杆是否有松动、硅钢片有 无锈蚀、绕组线圈是否有外露等。 2、绝缘性测试。用万用表R×10k挡分别测量铁心与初级，初级与各次级、铁心与各次级、静电屏蔽层与衩次级、次级各绕组间的电阻值，万用表指针均 应指在无穷大位置不动。否则，说明变压器绝缘性能不良。 3、线圈通断的检测。将万用表置于R×1挡，测试中，若某个绕组的电阻 值为无穷大，则说明此绕组有断路性故障。 4、判别初、次级线圈。电源变压器初级引脚和次级引脚一般都是分别从两侧引出的，并且初级绕组多标有220V字样，次级绕组则标出额定电压值，如 15V、24V、35V等。再根据这些标记进行识别。 5、空载电流的检测。 a、直接测量法。将次级所有绕组全部开路，把万用表置于交流电流挡 (500mA，串入初级绕组。当初级绕组的插头插入220V交流市电时，万用表所指示的便是空载电流值。此值不应大于变压器满载电流的10%～20%。一般常见电 子设备电源变压器的正常空载电流应在100mA左右。如果超出太多，则说明变 压器有短路性故障。 b、间接测量法。在变压器的初级绕组中串联一个10？/5W的电阻，次级仍全部空载。把万用表拨至交流电压挡。加电后，用两表笔测出电阻R两端的电 压降U，然后用欧姆定律算出空载电流I空，即I空=U/R。F？空载电压的检测。将电源变压器的初级接220V市电，用万用表交流电压接依次测出各绕组的空载电压值(U21、U22、U23、U24)应符合要求值，允许误差范围一般为：高压绕组 ≤±10%，低压绕组≤±5%，带中心抽头的两组对称绕组的电压差应≤±2%。 6、一般小功率电源变压器允许温升为40℃～50℃，如果所用绝缘材料质 量较好，允许温升还可提高。 7、检测判别各绕组的同名端。在使用电源变压器时，有时为了得到所需的次级电压，可将两个或多个次级绕组串联起来使用。采用串联法使用电源变压
开关电源电路详解图 一、开关电源的电路组成 开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。 开关电源的电路组成方框图如下： 二、输入电路的原理及常见电路 1、AC 输入整流滤波电路原理： ①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。 ②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。 ③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。若C5容量变小，输出的交流纹波将增大。
2、DC 输入滤波电路原理： ①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。C3、C4 为安规电容，L2、L3为差模电感。 ② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。当C6上的电压充至Z1的稳压值时Q2导通。如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。 三、功率变换电路 1、MOS管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET（MOS管），是利用半导体表面的电声效应进行工作的。也称为表面场效应器件。由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105欧姆，MOS管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。 2、常见的原理图： 3、工作原理： R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS管并接，使开关管电压应力减少，EMI减少，不发生二次击穿。在开关管Q1关断时，变压器的原边线圈易产生尖
三圈两地，开关电源PCB布板要领 Ref 【作者nc965】 有人说关电源的布板反正很麻烦，我同意，因为它是开关电源，不是其他 题目是讲“要领”，因此不讲细节，也不是教材，与教材或者他人的理解相左、我也不做过多解释 有人说否！细节很重要，决定成败， 我说，要领最重要，基本的东西最重要，关键的地方没整对，大方向都错了，谈何细节？ 因此只捡最重要的讲，其余的自己去琢磨了。 要领就6个字：布局，地线，间距。 其实前4各字基本上是一层意思，后两个字是另外一层意思，这些是要领，其余的都是细节了。 优化图示 第一的好与不好，是电容及电感的位置不一样，“C-L-C”π型滤波器 不好好（大电流开窗）
第二背面的好与不好，就是回路有分割与没分割的区别！ 不好好（电感后电容开口） 第一张图的π型滤波器的电容在电感之后， 第二张图的电容管脚铜皮开缺口（保证电流尽量通过电感上方的电容）。滤波效果差异 其实在图中已经标注出来了的； 【nc965】仔细看图，没有说输入输出电流流过电容，正因为输入输出是直流，不能流过电容，那么高频开关电路的高频脉冲交流就只能走电容了，因此电容上的脉冲电流特别大。 恩，这个图例子举的不错，一要遵循电流的流向，二要出线尽量从电容的根部出来。
输出电容一般可采用两只一只靠近整流管另一只应靠近输出端子，可影响电源输出纹波指标，两只小容量电容并联效果应优于用一只大容量电容。发热器件要和电解电容保持一定距离，以延长整机寿命，电解电容是开关电源寿命的瓶劲，如变压器、功率管、大功率电阻要和电解保持距离，电解之间也须留出散热空间，条件允许可将其放置在进风口 其他讨论 是不是太宽了也容易被干扰到，最近做一个案子，把IC地线加粗后低压高温烧机时会出现工作不正常。 比如说有些动点（电感与开关管之间）就不宜布的过大 【lclbf】 看看我画的这个板子，怎么优化自己感觉IT回来面积太大，有没有想到其他好的方法，还有接地和其他回路有没有问题。
安徽巨森电器开关电源测试方案 开关电源在本公司得到广泛应用，由于某些原因，某些成熟的产品可能要更换电源。对于这些电源的更换，在一段时间内，公司未出台电源测试的方法，处于条件限制，现针对开关/模块电源的更换应进行的测试，结合本公司实际情况，制定公司新更换或新采用电源的测试方法。 一、测试项目 需测项目包括开关电源空载输出、额定负载时电压和电流输出、源效应、负载效应、纹波、耐压和绝缘电阻、短路保护（或过流保护点），产品老化试验。 测试参考各开关电源给出的详细参数说明书进行。 对于较重要的或功率在几十瓦以上的电源，其效率（或内部功率器件的工作温度）直接决定了它的可靠性、故障率，应予测试；此外尚有多项其他指标应根据不同要求安排测试，例如突加负载输出电压的瞬时跌落及其恢复时间、AC/DC 电源的输入功率因数和波形峰值比、电源的各项EMC 指标以及温度系数、时间稳定性等。 二、测试要求 1、测试人员需能正确使用数字万用表，识别开关电源的管脚图，能调节功率电源的输出电压，具有电相关知识。 2、测试仪器要求尽量使用精度高、分辨率高的仪器仪表，根据实际情况，选择使用仪器。 3、一般常规测试是在常温常压下测试的，对测试条件有特殊要求的需在要求条件下进行测试（比如有的需要模拟工作现场的环境，如室外、阴雨、暴晒等）。 三、测试方法和过程 3.1空载输出电压 将开关电源的输入电压调至开关电源的额定电压，用万用表测试开关电源的输出电压，为了减小误差，可以多测几组数据（图中的电源开关电源表示所检开关电源）。
图1 空载接线原理图 3.2额定负载下开关电源输出 这一步测试包括额定输出电压和电流的测试，首先要确定开关电源的额定负载，一般选择电阻作为负载。注意选择电阻的功率一定要远大于开关电源的输出功率，以减小电阻的发热，还可以加一些散热措施，如放置排风扇等。 额定负载计算公式： R0=U 2 /P 注：式中R0 为额定负载电阻值，U 为标称输出电压值，P 为额定功率。 确定了额定负载以后，将开关电源额定输入电压接上，接通开关电源的负载回路，在负载回路中串一电流表（为安全计，推荐采用串入精密分流电阻器测其压降，换算为电流值），测试回路中的电流，用万用表电压档测试开关电源输出电压。并记录电压电流值。接线图如2 所示，图中R0 为额定负载。 图2 额定负载接线原理图 3.3源效应（即电压调整率） 源效应为在开关电源的输入电压范围内，输入电压从低到高变化时，输出电压相对于标称输出的变化量。 将开关电源输入电压分别调至范围的下限和上限，用万用表测开关电源的输出电压并记录。 输入图3 源效应测试
开关电源原理 一、开关电源的电路组成： 开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM F3、FDG1组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时，其阻值 降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。 ②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及 杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。 当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪 涌电流。因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是 负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。 ③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。若C5 容量变小，输出的交流纹波将增大。
时Q2导通。如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增 大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。 三、功率变换电路： 1、MOS管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET（MOS管），是利用半导 体表面的电声效应进行工作的。也称为表面场效应器件。由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105欧姆，MOS管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。 2、常见的原理图： 3、工作原理： R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS管并接，使开关管电压应力减少，EMI减少，不发生二次击穿。在开关管Q1关断时，变压器的原边线圈易产生尖峰电压和尖峰电流，这些元件组合一起，能很好地吸收尖峰电压和电流。从R3测得的电流峰值信号参与当前工作周波的占空比控制，因此是当前工作周波的电流限制。当R5上的电压达到1V时，UC3842停止工作，开关管Q1立即关断。 R1和Q1中的结电容C GS、C GD一起组成RC网络，电容的充放电直接影响着开关管的开关速度。R1过小，易引起振荡，电磁干扰也会很大；R1过大，会降低开关管的开关速度。Z1通常将MOS管的GS电压限制在18V以下，从而保护了MOS管。 Q1的栅极受控电压为锯形波，当其占空比越大时，Q1导通时间越长，变压器所储存的能量
开关电源PCB设计流程及布线技巧在任何开关电源设计中，PCB板的物理设计都是最后一个环节，如果设计方法不当，PCB可能会辐射过多的电磁干扰，造成电源工作不稳定，以下针对各个步骤中所需注意的事项进行分析： 一、从原理图到PCB的设计流程 建立元件参数－》输入原理网表-》设计参数设置-》手工布局-》手工布线-》验证设计－》复查-》cam输出。 二、参数设置 相邻导线间距必须能满足电气安全要求，而且为了便于操作和生产，间距也应尽量宽些。最小间距至少要能适合承受的电压，在布线密度较低时，信号线的间距可适当地加大，对高、低电平悬殊的信号线应尽可能地短且加大间距，一般情况下将走线间距设为8mil。焊盘内孔边缘到印制板边的距离要大于1mm，这样可以避免加工时导致焊盘缺损。当与焊盘连接的走线较细时，要将焊盘与走线之间的连接设计成水滴状，这样的好处是焊盘不容易起皮，而是走线与焊盘不易断开。 如图：
三、元器件布局 实践证明，即使电路原理图设计正确，印制电路板设计不当，也会对电子设备的可靠性产生不利影响。例如，如果印制板两条细平行线靠得很近，则会形成信号波形的延迟，在传输线的终端形成反射噪声；由于电源、地线的考虑不周到而引起的干扰，会使产品的性能下降，因此，在设计印制电路板的时候，应注意采用正确的方法。每一个开关电源都有四个电流回路： （1）电源开关交流回路 （2）输出整流交流回路 （3）输入信号源电流回路 （4）输出负载电流回路输入回路 通过一个近似直流的电流对输入电容充电，滤波电容主要起到一个宽带储能作用；类似地，输出滤波电容也用来储存来自输出整流器的高频能量，同时消除输出负载回路的直流能量。所以，输入和输出滤波电容的接线端十分重要，输入及输出电流回路应分别只从滤波电容的接线端连接到电源；如果在输入/输出回
开关电源电气性能测试方法 一、测试仪器、设备 序号名称推荐型号数量备注 1 数字万用表FLUKE12/FLUKE37/FLUKE87 1台 2 数字示波器Tektronix TDS340A 系列1台 3 电子负载DH2790/DH2794-1或类似系列1台多路 4 交流电源仪Slide Regulator 1台可用交流调压器替代 5 隔离变压器500W-3KW 1台 6 泄漏耐压测试仪CS2675 或类似系列1台 7 绝缘电阻测试仪CS2612 或类似系列1台 8 杂音测试仪QZY11 或类似系列1台通信电源测试用 9 直流电源PS3003/MDS-604或类似系列1台 10 其他 二、开关电源电气性能测试项目 序号测试项目备注 1 线性调整率 2 输出负载调整率 3 效率 4 输出纹波电压及噪音 5 输出过压保护功能 6 输出短路保护功能 三、开关电源电气性能测试方法及步骤 (一)、线性调整率测试 1．定义：反映交流输入电压变化对输出电压的影响。又称电压调整率。2．测试方法： (1)交流输入电压220V，输出电流为满载时，测出稳定的直流输出电压值Uo。 (2)调整交流输入电压为90V，265V，测出稳定的直流输出电压值Uo1，Uo2 (3)计算90V，265V条件下电压调整率 α1=(Uo1-Uo)/Uoｘ100% α2=(Uo2-Uo)/Uoｘ100% (4)对于多路输出，其它各路输出应同时加100%负载。 3．参考测试数据记录表格 Test Condition： Full Load AC input Voltage(V) Out put Voltage(V) ΔV (V) Line Regulation α 90 265 (二)、输出负载调整率测试 1．定义：反映负载电流的变化对输出电压的影响。 2．测试方法： (1)交流输入电压220V，输出电流为50%Io时，测出稳定的直流输出电压值Uo。
开关电源入门必读：开关电源工作原理超详细解析 第1页：前言：PC电源知多少 个人PC所采用的电源都是基于一种名为“开关模式”的技术，所以我们经常会将个人PC电源称之为——开关电源（Sw itching Mode P ow er Supplies，简称SMPS），它还有一个绰号——DC-DC转化器。本次文章我们将会为您解读开关电源的工作模式和原理、开关电源内部的元器件的介绍以及这些元器件的功能。 ●线性电源知多少 目前主要包括两种电源类型：线性电源（linear）和开关电源（sw itching）。线性电源的工作原理是首先将127 V或者220V市电通过变压器转为低压电，比如说12V，而且经过转换后的低压依然是AC交流电；然后再通过一系列的二极管进行矫正和整流，并将低压AC交流电转化为脉动电压（配图1和2中的“3”）；下一步需要对脉动电压进行滤波，通过电容完成，然后将经过滤波后的低压交流电转换成DC直流电（配图1和2中的“4”）；此时得到的低压直流电依然不够纯净，会有一定的波动（这种电压波动就是我们常说的纹波），所以还需要稳压二极管或者电压整流电路进行矫正。最后，我们就可以得到纯净的低压DC直流电输出了（配图1和2中的“5”） 配图1：标准的线性电源设计图
配图2：线性电源的波形 尽管说线性电源非常适合为低功耗设备供电，比如说无绳电话、PlayStation/W ii/Xbox等游戏主机等等，但是对于高功耗设备而言，线性电源将会力不从心。 对于线性电源而言，其内部电容以及变压器的大小和AC市电的频率成反比：也即说如果输入市电的频率越低时，线性电源就需要越大的电容和变压器，反之亦然。由于当前一直采用的是60Hz（有些国家是50Hz）频率的AC市电，这是一个相对较低的频率，所以其变压器以及电容的个头往往都相对比较大。此外，AC市电的浪涌越大，线性电源的变压器的个头就越大。 由此可见，对于个人PC领域而言，制造一台线性电源将会是一件疯狂的举动，因为它的体积将会非常大、重量也会非常的重。所以说个人PC用户并不适合用线性电源。 ●开关电源知多少 开关电源可以通过高频开关模式很好的解决这一问题。对于高频开关电源而言，AC输入电压可以在进入变压器之前升压（升压前一般是50-60KHz）。随着输入电压的升高，变压器以及电容等元器件的个头就不用像线性电源那么的大。这种高频开关电源正是我们的个人PC以及像VCR录像机这样的设备所需要的。需要说明的是，我们经常所说的“开关电源”其实是“高频开关电源”的缩写形式，和电源本身的关闭和开启式没有任何关系的。 事实上，终端用户的PC的电源采用的是一种更为优化的方案：闭回路系统（closed loop system）——负责控制开关管的电路，从电源的输出获得反馈信号，然后根据PC的功耗来增加或者降低某一周期内的电压的频率以便能够适应电源的变压器（这个方法称作PW M，Pulse W idth Modulation，脉冲宽度调制）。所以说，开关电源可以根据与之相连的耗电设备的功耗的大小来自我调整，从而可以让变压器以及其他的元器件带走更少量的能量，而且降低发热量。 反观线性电源，它的设计理念就是功率至上，即便负载电路并不需要很大电流。这样做的后果就是所有元件即便非必要的时候也工作在满负荷下，结果产生高很多的热量。 第2页：看图说话：图解开关电源 下图3和4描述的是开关电源的PW M反馈机制。图3描述的是没有PFC(P ow er Factor Correction，功率因素校正)电路的廉价电源，图4描述的是采用主动式PFC设计的中高端电源。 图3：没有PFC电路的电源 图4：有PFC电路的电源 通过图3和图4的对比我们可以看出两者的不同之处：一个具备主动式PFC电路而另一个不具备，前者没有110/220V转换器，而且也没有电压倍压电路。下文我们的重点将会是主动式PFC电源的讲解。
介绍一下开关电源布板注意事项 来源：开关电源时间：2016-05-20 09:27 浏览：163 次
作为PCB工程师，在Lay PCB，应重点注意那些事项？ 1、电源进来之后，先到滤波电容，从滤波电容出来之后，才送给后面的设备。因为PCB上面的走线，不是理想的导线，存在着电阻以及分布电感，如果从滤波电容前面取电，纹波就会比较大，滤波效果就不好了。 2、线条有讲究：有条件做宽的线决不做细，不得有尖锐的倒角，拐弯也不得采用直角。地线应尽量宽，最好使用大面积敷铜，这对接地点问题有相当大的改善。 3、电容是为开关器件(门电路)或其它需要滤波/退耦的部件而设置的，布置这些电容就应尽量靠近这些元部件，离得太远就没有作用了。 Lay PCB（电源板）时，结合安规要求，重点注意那些事项？ 1、交流电源进线，保险丝之前两线最小安全距离不小于6MM，两线与机壳或机内接地最小安全距离不小于8MM。 2、保险丝后的走线要求：零、火线最小爬电距离不小于3MM。 3、高压区与低压区的最小爬电距离不小于8MM，不足8MM或等于8MM的。须开2MM的安全槽。 4、高压区须有高压示警标识的丝印，即有感叹号在内的三角形符号；高压区须用丝印框住，框条丝印须不小于3MM 5、高压整流滤波的正负之间的最小安全距离不小于2MM 简述设计、开发流程。 1、根据设计制作原理图 2、在原理图编译通过后，就可以产生相应的网络表了 3、制作物理边框(Keepout Layer) 4、元件和网络的引入 5、元件的布局 元件的布局与走线对产品的寿命、稳定性、电磁兼容都有很大的影响，是应该特别注意的地方。一般来说应该有以下一些原则：⑴放置顺序先放置与结构有关的固定位置的元器件，如电源插座、指示灯、开关、连接件之类，这些器件放置好后用软件的ＬＯＣＫ功能将其锁定，使之以后不会被误移动。再放置线路上的特殊元件和大的元器件，如发热元件、变压器、IC等。最后放置小器件。⑵注意散热元件布局还要特别注意散热问题。对于大功率电路，应该将那些发热元件
开关电源电气性能测试标准和方法 I. 测试标准 一.电性能标准 1. 输入电压100-240VAC 2. 输入频率47-63Hz 3. 总谐波失真小于20% 4. 功率因数大于90% 5. 效率大于90% 6. 电压调整率小于2% 7. 负载调整率小于2% 二.耐用性标准 1. 开路保护 2. 短路保护 3. 过功率保护 4. 抗雷击大于4KV 5. 环境温度-40C?70C 6. 电源电压开关次数大约于1000 次 7. 寿命大于50000Hr 三.防护等级标准 1. IP67: II. 测试方法 一. 电性能测试方法 1. 设备：数字电参数测量仪，万用表，调压器，可调负载。 2. 测试方法：电源接标称功率的80%-90%的负载。串于数字 电参数测量仪后，开灯测量。调压器先将电源电压调至 AC100V,60Hz。测量开关电源的输出电压并记录。再将电源调至 AC240V,50Hz。测量开关电源的输出电压并记录。 计算出输出电压相对变化量。输入电压标称值220VAC ，50Hz 时，可调负载在标称值的10%-100%范围变化，测量开关电源 的输出电压并记录。计算出输出电压相对变化量。
二耐用性测试方法: 1. 设备：雷击测试仪,万用表, 可调负载, 恒温箱，计数器，时 钟，老化台。 2. 开路保护：电源输出端不接入负载，接通额定电压并持续1Hr 后，再接入标称负载，电源应能正常工作。 3. 短路保护：电源输出端正负极直接短路，接通额定电压并持续 1Hr 后，再断开正负极短路装置，接入标称负载，电源应能正 常工作。 4. 过功率保护：当输出端接入超出标称值负载时，电源应自动降 低功率输出。 5. 抗雷击保护：雷击测试仪 6. 环境温度测试：恒温箱温度调至60C，开关电源置于 恒温箱内，外接正常负载。开灯并持续1Hr 。然后将开关 电源移至-25 C的恒温箱内，开灯并持续1Hr。如此 循环5 次。 7. 电源电压开关测试：在额定电源电压下，电源开启和关闭各 30s。无负载情况下循环200次。最大负载情况下循环800 次。 8. 寿命测试:路灯置于老化台上，持续工作。直至开关电源无法 工作。记录时间。 三防护等级测试方法： 1. 设备：水箱，时钟。 2. 测试方法：在标准大气压下，开关电源置于水箱中，样 品底部距水底至少1 米，样品顶部距水面至少0.15 米。时 间30 分钟。
开关电源原理（希望能帮到同行的你更加深入的了解开关电源，温故而知新吗！！） 一、开关电源的电路组成[/b]：： 开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。 开关电源的电路组成方框图如下： 二、输入电路的原理及常见电路[/b]：： 1、AC输入整流滤波电路原理： ①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。 ②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防
止浪涌电流。因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。 ③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。若C5容量变小，输出的交流纹波将增大。 2、 DC输入滤波电路原理： ①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。C3、C4为安规电容，L2、L3为差模电感。 ② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。当C6上的电压充至Z1的稳压值时Q2导通。如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。 三、功率变换电路[/b]：： 1、 MOS管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET（MOS管），是利用半导体表面的电声效应进行工作的。也称为表面场效应器件。由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105欧姆，MOS管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。 2、常见的原理图：
