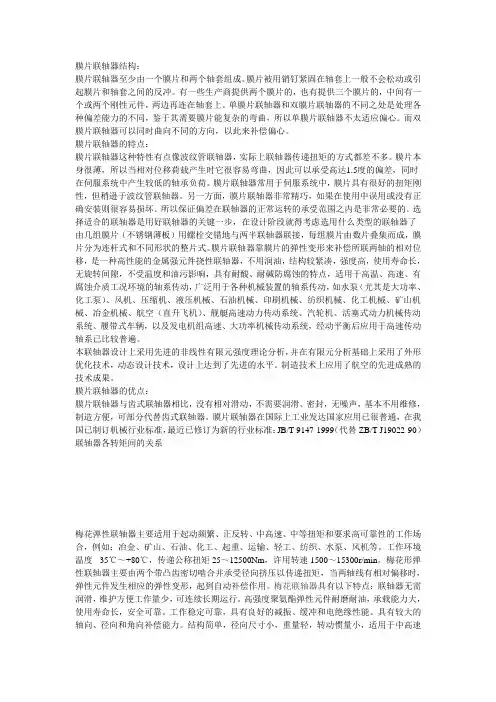

膜片联轴器结构：
膜片联轴器至少由一个膜片和两个轴套组成。膜片被用销钉紧固在轴套上一般不会松动或引起膜片和轴套之间的反冲。有一些生产商提供两个膜片的，也有提供三个膜片的，中间有一个或两个刚性元件，两边再连在轴套上。单膜片联轴器和双膜片联轴器的不同之处是处理各种偏差能力的不同，鉴于其需要膜片能复杂的弯曲，所以单膜片联轴器不太适应偏心。而双膜片联轴器可以同时曲向不同的方向，以此来补偿偏心。
膜片联轴器的特点：
膜片联轴器这种特性有点像波纹管联轴器，实际上联轴器传递扭矩的方式都差不多。膜片本身很薄，所以当相对位移荷载产生时它很容易弯曲，因此可以承受高达1.5度的偏差，同时在伺服系统中产生较低的轴承负荷。膜片联轴器常用于伺服系统中，膜片具有很好的扭矩刚性，但稍逊于波纹管联轴器。另一方面，膜片联轴器非常精巧，如果在使用中误用或没有正确安装则很容易损坏。所以保证偏差在联轴器的正常运转的承受范围之内是非常必要的。选择适合的联轴器是用好联轴器的关键一步，在设计阶段就得考虑选用什么类型的联轴器了由几组膜片（不锈钢薄板）用螺栓交错地与两半联轴器联接，每组膜片由数片叠集而成，膜片分为连杆式和不同形状的整片式。膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移，是一种高性能的金属强元件挠性联轴器，不用润油，结构较紧凑，强度高，使用寿命长，无旋转间隙，不受温度和油污影响，具有耐酸、耐碱防腐蚀的特点，适用于高温、高速、有腐蚀介质工况环境的轴系传动，广泛用于各种机械装置的轴系传动，如水泵（尤其是大功率、化工泵）、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空（直升飞机）、舰艇高速动力传动系统、汽轮机、活塞式动力机械传动系统、履带式车辆，以及发电机组高速、大功率机械传动系统，经动平衡后应用于高速传动轴系已比较普遍。
本联轴器设计上采用先进的非线性有限元强度理论分析，并在有限元分析基础上采用了外形优化技术，动态设计技术，设计上达到了先进的水平。制造技术上应用了航空的先进成熟的技术成果。
膜片联轴器的优点：
膜片联轴器与齿式联轴器相比，没有相对滑动，不需要润滑、密封，无噪声，基本不用维修，制造方便，可部分代替齿式联轴器。膜片联轴器在国际上工业发达国家应用已很普通，在我国已制订机械行业标准，最近已修订为新的行业标准：JB/T 9147-1999（代替ZB/T J19022-90）联轴器各转矩间的关系
梅花弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合，例如：冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。工作环境温度-35℃～+80℃，传递公称扭矩25～12500Nm，许用转速1500～15300r/min。梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩，当两轴线有相对偏移时，弹性元件发生相应的弹性变形，起到自动补偿作用。梅花联轴器具有以下特点：联轴器无需润滑，维护方便工作量少，可连续长期运行。高强度聚氨酯弹性元件耐磨耐油，承载能力大，使用寿命长，安全可靠。工作稳定可靠，具有良好的减振、缓冲和电绝缘性能。具有较大的轴向、径向和角向补偿能力。结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速
场合。*注括号内名称为GB5272-85的名称,该标准以被GB5272-2002所替代。
联轴器的选用
联轴器品种、型式、规格很多，在正确理解品种、型式、规格各自概念的基础上，根据传动的需要来选择联轴器，首先从已经制订为标准的联轴器中选择，目前我过制订为国际和行标的联轴器有数十种，这些标准联轴器绝大多数是通用联轴器，万向联轴器,每一种联轴器都有各自的特点和适合范围，基本能够满足多种工况的需要，一般情况下设计人员无需自行设计联轴器，只有在现有标准联轴器不能满足需要时才自行设计联轴器。标准联轴器选购方便，价格比自行设计的非标准联轴器要便宜很多。在众多的标准联轴器中，正确选择适合自己需要的最佳联轴器，关系到机械产品轴系传动的工作性能、可靠性、使用寿命、振动、噪声、节能、传动效率、传动精度、经济性等一系列问题，也关系到机械产品的质量。设计人员在选用联轴器时应立足于从轴系传动的角度和需要来选择联轴器，应避免单纯的只考虑主、从动端联接选择联轴器。
一、选择联轴器应考虑的因素
（一）动力机的机械特性
动力机到工作机之间，通过一个或数个不同品种型式、规格的联轴器将主、从动端联接起来，形成轴系传动系统。在机械传动中，动力机不外乎电动机、内燃机和气轮机。由于动力机工作原理和机构不同，其机械特性差别较大，有的运转平稳，有的运转时有冲击，对传动系统形成不等的影响。根据动力机的机械特性，将动力机分为四类。万向联轴器,见表 1 。
表 1 动力机系数Kw
动力机类别代号动力机名称动力机系数
Kw
动力机类别代
号
动力机名
称
动力机系数
Kw
Ⅰ电动机、透平 1.0 Ⅲ二缸内燃
机
1.4
Ⅱ四缸及四缸以
上内燃机1.2 Ⅳ单缸内燃
机
1.6
动力机的机械特性对整个传动系统有一定的影响，不同类别的动力机，由于其机械特性不同，应选取相应的动力机系数 Kw ，选择适合于该系统的最佳联轴器。动力机的类别是选择联轴器品种的基本因素，动力机的功率是确定联轴器的规格大小的主要依据之一，与联轴器转矩成正比。固定的机械产品传动系统中的动力机大都是电动机，运行的机械产品传动系统（例如船舶、各种车辆等）中的动力机多为内燃机，当动力机为缸数不同的内燃机时，必须考虑扭振对传动系统的影响，这种影响因素与内燃机的缸数、各缸是否正常工作有关。此时一般应选用弹性联轴器，以调整轴系固有频率，降低扭振振幅，从而减振、缓冲、保护传动装置部件，改善对中性能，提高输出功率的稳定性。
（二）载荷类别
由于结构和材料不同，用于各个机械产品传动系统的联轴器，其载荷能力差异很大。载荷类别主要是针对工作机的工作载荷的冲击、振动、正反转、制动、频繁启动等原因而形成不同类别的载荷。为便于选用计算，将传动系统的载荷分为四类，见表 2 。
表 2 载荷类别
载荷类别载荷状况工况系数
K
载荷类
别
载荷状况工况系数
K
Ⅰ载荷均匀，工作平
稳
1~1.5 Ⅲ重冲击载荷，频繁正反转 2.5~2.75 Ⅱ中等冲击载荷 1.5~2.5 Ⅳ特重冲击载荷，频繁正反
转
>2.75 传动系统的载荷类别是选择联轴器品种的基本依据。冲击、振动和转矩变化较大的工作载荷，应选择具有弹性元件的挠性联轴器即弹性联轴器，以缓冲、减振、补偿轴线偏移，改善传动系统工作性能。起动频繁、正反转、制动时的转矩是正常平稳工作时转矩的数倍，是超载工作，必然缩短联轴器弹性元件使用寿命，联轴器只允许短时超载，一般短时超载不得超过公称转矩的 2~3 倍，即[Tmax] ≥ 2~3T n 。
低速工况应避免选用只适用于中小功率的联轴器，例如：弹性套柱销联轴器、芯型弹性联轴器、多角形橡胶联轴器、轮胎式联轴器等；需要控制过载安全保护的轴系，宜选用安全联轴器；载荷变化较大的并有冲击、振动的轴系，宜选择具有弹性元件且缓冲和减振效果较好的弹性联轴器。金属弹性元件弹性联轴器承载能力高于非金属弹性元件弹性联轴器；弹性元件受挤压的弹性联轴器可靠性高于弹性元件受剪切的弹性联轴器。
（三）联轴器的许用转速
联轴器的许用转速范围是根据联轴器不同材料允许的线速度和最大外缘尺寸，经过计算而确定。不同材料和品种、规格的联轴器许用转速的范围不相同，改变联轴器的材料可提高联轴器许用转速范围，材料为钢的许用转速大于材料为铸铁的许用转速。用于n>5000r/min 工况条件的联轴器，应考虑联轴器外缘离心力和弹性元件变形等影响因素，并应作动平衡。高速时不应选用非金属弹性元件弹性联轴器，高速时形成弹性元件变形，宜选用高精度的挠性联轴器，目前国外用于高速的联轴器不外乎膜片联轴器和高精度鼓形齿式联轴器。万向联轴器
（四）联轴器所联两轴相对位移
联轴器所联两轴由于制造误差、装配误差、安装误差、轴受载而产生变形、基座变形、轴承受损、温度变化（热胀、冷缩）、部件之间的相对运动等多种因素而产生相对位移。一般情况下，两轴相对位移是难以避免的，但不同工况条件下的轴系传动所产生的位移方向，即轴向（ x ）、径向（ y ）、角向（α）以及位移量的大小有所不同。只有挠性联轴器才具有补偿两轴相对位移的性能，因此在实际应用中大量选择挠性联轴器。刚性联轴器不具备补偿性能，应用范围受到限制，因此用量很少。角向（α）唯一较大的轴系传动宜选用万向联轴器，有轴向窜动，并需控制轴向位移的轴系传动，应选用膜片联轴器；只有对中精度很高的情况下选用刚性联轴器，各标准挠性联轴器许用补偿量见表 3 。
表 3 挠性联轴器和弹性联轴器许用补偿量
序号联轴器名称标准号许用补偿量
径向（△
y ）/mm
轴向（△
x ）
/mm
角向（△α）
1 滚子链条联轴器GB/T6069 - 85 0.19~0.27 1.4~9.5 1 o

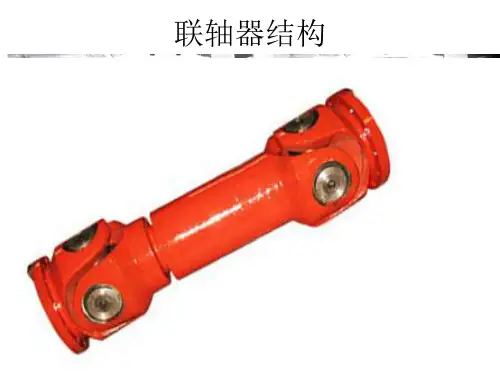

2 SWC 型整体叉头十字轴
式万向联轴器
JB/T5513 - 85 15 o ~25 o 3 SWP 型剖分轴承十字轴
式万向联轴器
JB/T3241 - 91 5 o ~10 o 4 SWZ 型整体轴承十字轴
式万向联轴器
JB/T3242 - 93 ≤ 10 o
5 十字轴式万向联轴器JB/T5901 - 91 ≤ 45 o
6 球笼式万向联轴器GB/T7549 - 8
7 14 o ~1
8 o
7 重型机械用球笼式万向
联轴器
JB/T6140 - 92 ≤ 25 o
8 球铰式万向联轴器JB/T6139 - 92 ≤ 40 o
9 TGL 型鼓形齿式联轴器JB/T5514 - 91 0.3~1.1 ± 1 1 o
10 WGC 、WGP 、WGZ
型鼓形齿式联轴器7001 - 93
JB/T 7002 - 93
7003 - 93
1.3~10.8 1 o30 ′
11 GCLD 型鼓形齿式联轴
器
JB/T8854.1 - 1999 1 o30 ′
12 GCL 型鼓形齿式联轴器JB/T8854.2 - 1999 1.96~21.7 1 o30 ′
13 GCLZ 型鼓形齿式联轴
器
JB/T8854.3 - 1999 1.0~8.5 1 o30 ′
14 CL 型鼓形齿式联轴器JB/ZQ4218 - 86 0.4~6.3 0 o30 ′
15 膜片联轴器JB/T9147 - 1999 1~2 0 o30 ′ ~1o30 ′
16 蛇形弹簧联轴器GB/T8869 - 2000 0.2~0.5 0 o30 ′ ~1o30 ′
17 簧片联轴器GB/T12922 - 91 0.24~1.1
18 挠性杆联轴器GB/T14654 - 93 6X10 - 3
~15X10 - 3 rad
19 弹性套柱销联轴器GB/T4323 - 84 0.2~0.6 0 o30 ′ ~ 1 o30 ′
20 弹性柱销联轴器GB/T5014 - 85 0.15~0.25 ≤ 0 o30 ′ V
21 弹性柱销齿式联轴器GB/T5015 - 85 0.3~1.5 0 o30 ′ ~2o30 ′
22 梅花型弹性联轴器GB/T5272 - 85 0.5~1.8 1 o~ 2 o30 ′
23 轮胎式联轴器GB/T5844 - 86 1.0~5 3.2 o
24 弹性环联轴器GB/T2496 - 96 1.2~6.2 0 o30 ′ ~1 o30 ′
25 芯型弹性联轴器GB/T10614 - 89 0.5~2 0 o20′~1 o30′
26 弹性块联轴器JB/T9148 - 1999 0.6~2 2 o ~5 o
27 多角形橡胶联轴器JB/T5512 - 91 1~2 1 o ~1 o30 ′
28 H 形弹性联轴器JB/T5511 - 91 0.5~2 0.35 o~1o
29 径向弹性柱销联轴器JB/T7849 - 95 1 0.35 o~1o
30 LAK 型鞍形块弹性联轴
器
JB/T7648 - 95 2~10 1 o~1.5o
31 球面滚子联轴器JB/T7009 - 93 1.5 o
32 滑块联轴器JB/ZQ4384 - 97 ≤ 0.2≤ 0 o40 ′
（五）联轴器的传动精度
小转矩和以传递运动为主的轴系传动，要求联轴器具有较高的传动精度，宜选用金
属弹性元件的挠性联轴器。大转矩个传递动力的轴系传动，对传动精度亦有要求，高转速时，应避免选用非金属弹性元件弹性联轴器和可动元件之间有间隙的挠性；联轴器，宜选用传动精度高的膜片联轴器。
（六）联轴器尺寸、安装和维护
联轴器外形尺寸，即最大径向和轴向尺寸，必须在机器设备允许的安装空间以内。应选择装拆方便、不用维护、维护周期长或者维护方便、更换易损件不用移动两轴、对中间调整容易的联轴器。大型机器设备调整两轴对中较困难，应选择使用耐久和更换易损件方便的联轴器。金属弹性元件挠性联轴器一般比非金属弹性元件挠性联轴器使用寿命长。需密封润滑和使用不耐久的联轴器，必然增加维护工作量。对于长期连续运转和经济效益较高的场合，例如我国冶金企业的轧机传动系统的高速端，目前普遍采用的是齿式联轴器，齿式联轴器虽然理论上传递转矩大，但必须在润滑和密封良好的条件下才能耐久工作，且需经常检查密封状况，注润滑油或润滑脂，维护工作量大，增加了辅助工时，减少了有效工作时间，影响生产效益。国际上工业发达国家，已普遍选用使用寿命长、不用润滑和维护的膜片联轴器取代鼓形齿式联轴器，不仅提高了经济效益，还可以净化工作环境。在轧机传动系统选用我过研制的弹性活销联轴器和扇形块弹性联轴器，不仅具有膜片联轴器的优点，而且缓冲减振效果好，价格便宜。
（七）工作环境
联轴器与各种不同主机产品配套使用，周围的工作环境比较复杂，如温度、湿度、水、蒸汽、粉尘、砂子、油、酸、碱、腐蚀介质、盐水、辐射等状况，是选择联轴器时必须考虑的重要因素之一。对于高温、低温、有油、酸、碱介质的工作环境，不宜选用以一般橡胶为弹性元件材料的挠性联轴器，应选择金属弹性元件挠性联轴器，例如膜片联轴器、蛇形弹簧联轴器等。弹性柱销式联轴器由于运转时柱销的窜动，自身噪声大，对于噪声有严格要求的场合就不应选用。
（八）经济性
由于各品种、型式、规格的联轴器结构、材料、大小和精度不同，其成本和造价相差很大。一般精度要求的联轴器成本低于高精度要求的联轴器；结构简单、工艺性好的联轴器成本低于结构复杂、工艺性差的联轴器；采用一般材料作原料的联轴器成本低于采用特殊材料作原料的联轴器；非金属弹性元件挠性联轴器的成本低于金属弹性元件挠性联轴器。在选择联轴器时，价格是不可忽视的重要因素，有时甚至是决定因素。对于一般工况条件，就无必要选择价格较贵的高精度联轴器，选用者往往因为经济的原因不能选用某些性能虽好但价格较高的挠性联轴器。在选择联轴器时应根据选用各自实际情况和要求，综合考虑上述各种因素，从现有标准联轴器中选取最适合于自己需要的联轴器品种、型式和规格。一般情况下现有的标准联轴器基本可以满足不同工况的需要。
二．选用程序
在考虑上述综合因素的基础上，联轴器选用程序如下：
（一）选用标准联轴器
设计人员在选择联轴器时首先应在已经制定为国家标准、机械行业标准以及获国家专利的联轴器中选择，只有在现有标准联轴器和专利联轴器不能满足设计需要时才自己设计联轴器。我国现已制订了数量相当多的不同品种，在不同结构型式和规格基本能满足不同转矩、转速和工况条件的标准联轴器。这些标准联轴器有的是我国自行研制并经过工业实验；有的是根据国外工业发达国家有关标准转化；有的是参考引进样机消化吸收并自行研制。有的标准联轴器不仅在国内是新型高性能，在国际上也具有先进水平，例如膜片联轴器。在制订标准时一般都经过严格程序，以保证标准的质量。标准联轴器是成熟的，一般也应是可靠的，关键是正确选择。国家专利联轴器例如弹性活销联轴器、
扇形块弹性联轴器，吸取多种老式弹性联轴器的优点，克服了各自存在的缺点，在国内外均属高性能、新技术，是更新换代联轴器。
（二）选择联轴器品种、型式
了解联轴器（尤其是挠性联轴器）在传动系统中的综合功能，从传动系统总体设计考虑，选择联轴器品种、型式。根据原动机类别和工作载荷类别、工作转速、传动精度、两轴偏移状况、温度、湿度、工作环境等综合因素选择联轴器的品种。根据配套主机的需要选择联轴器的结构型式，当联轴器与制动器配套使用时，宜选择带制动轮或制动盘型式的联轴器；需要过载保护时；宜选择安全联轴器；与法兰联接时，宜选择法兰式；长距离传动，联接的轴向尺寸较大时，宜选择接中间或接中间套型。
（三）联轴器转矩计算
传动系统中动力机的功率应大于工件机所需功率。根据动力机的功率和转速可计算得到与动力机相联接的高速端的理论转矩 T ；根据工况系数 K 及其他有关系数，可计算联轴器的计算转矩 Tc 。联轴器 T 与 n 成反比，因此低速端 T 大于高速端 T 。
（四）初选联轴器型号
根据计算转矩 Tc ，从标准系列中可选定相近似的公称转矩 Tn ，选型时应满足 Tn ≥ Tc 。初步选定联轴器型号（规格），从标准中可查得联轴器的许用转速 [n] 和最大径向尺寸 D 、轴向尺寸 Lo ，应满足联轴器转速n ≤ [n] 。
（五）根据轴径调整型号
初步选定的联轴器联接尺寸，即轴孔直径 d 和轴孔长度 L ，应符合主、从动端轴径的要求，否则还要根据轴径 d 调整联轴器的规格。主、从动端轴径不相同是普遍现象，当转矩、转速相同，主、从动端轴径不相同时，应按大轴径选择联轴器型号。新设计的传动系统中，应选择符合 GB/T 3852 中规定的七种轴孔型式，推荐采用 J 1 型轴孔型式，以提高通用性和互换性，轴孔长度按联轴器产品标准的规定。
（六）选择联接型式
联轴器联接型式的选择，取决于主、从动端与轴的联接型式，一般多采用键联接，为统一键联接型式及代号，在 GB/T 3852 中规定了七种键槽型式，四种无键联接，用得较多的是 A 型键（平键单键槽）。
（七）定联轴器品种、型式、规格（型号）
根据动力机和联轴器载荷类别、转速、工作环境等综合因素，选定联轴器品种，根据联轴器的配套、联接情况等因素选定联轴器型式；根据公称转矩、轴孔直径与轴孔长度作校核验算，以最后确定联轴器的型号。在轴系传动中一般均存在不同程度两轴线相对偏移，应选用挠性联轴器；当轴系传动中工作载荷产生冲击、振动时，则应选用弹性联轴器，从减振、缓冲效果和经济性考虑，宜选用非金属弹性元件弹性联轴器。
我国普遍存在联轴器选用不当的现象，例如在冶金机械和重型机械的轴系传动中广泛选用齿式联轴器。在冶金机械和重型机械低速重载轴系传动中冲击、振动和两轴偏移是相当突出的不利因素，只有选用减振、缓冲效果好的弹性联轴器才能改善传动系统工作状态，而齿式联轴器无论是鼓形齿和直齿均为刚性可移式联轴器。根据不具备减振、缓冲功能，而且还存在要润滑密封，需定期维修，制造工艺复杂，成本高等一系列缺点，鼓型齿式联轴器理应所有齿都啮合（点接触），由于制造误差的存在，全部齿都啮合是不可能的，承载能力大是理论值。过去联轴器品种少，选择的余地小，如今有很多弹性联轴器
联轴器型号种类 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 电机测试里面常常要用到联轴器，但这个不起眼的零件居然也有不同的种类和使用区别，你知道吗？ 在一个电机测试系统中，要评选最不起眼的部件，肯定有联轴器的一份。一般的用户只会根据电机的轴径，选择对应大小的联轴来使用。但实际上联轴器也有好几种分类，实际使用中要根据不同的应用来选择。联轴器的分类如下图，主要分成柔性、刚性两大类： 柔性联轴器 指联轴器中有部分是柔性可变形的，联接两侧转轴时允许两转轴有一定量的不对中发生的，即动态下可变形的联轴器。使用此类联轴器时能降低对对中的精度要求，方便测试，且在转速不平稳的情况下，有很好的减震功能。但它有一个缺点，由于它的材质是橡胶、尼龙等，因此强度低、寿命短、承载能力小、不耐高温和低温，只适用于低温的场合。
柔性联轴器允许两轴间存在相对位移 梅花式联轴器 梅花联轴器是一种应用很普遍的联轴器,也叫爪式联轴器，是由两个金属爪盘和一个弹性体组成。两个金属爪盘一般是45号钢，但是在要求载荷灵敏的情况下也有用铝合金的。其弹性体一般都是是工程塑料或是橡胶组成，弹性体的寿命也就是联轴器的寿命，一般弹性体的寿命为10年。由于弹性体具有缓冲，减振的作用，所以在有强烈振动的场合下使用较多。弹性体的性能极限温度，决定了联轴器的使用温度,一般为-35至+80度。
弹性柱联轴器 弹性柱联轴器是利用若干非金属弹性材料制成的柱销，置于两半联轴器凸缘孔中，通过柱销实现两半联轴器联接，该联轴器结构简单，容易制造，装拆更换弹性元件比较方便，不用移动两联轴器。 弹簧式联轴器 弹簧式联轴器是用外形呈波纹状的薄壁管直接与两半联轴器焊接或粘接来传递运动的。这种联轴器的结构简单，外形尺寸小，加工安装方便，传动精度高，主要用于要求结构紧凑，传动精度较高的小功率精密机械和控制机构中。
联轴器分类及简介联轴器分类及简介 DT型刚性凸缘联轴器
JQ型夹壳联轴器 标定 d D L L1 L2 a1 a2 d2 h h1 f b t 重量符号 JQ-30 30 102 130 20 55 4 5 25 70 45 0.4 8 26 4.5 JQ-35 35 118 162 20 71 4 5 30 85 55 0.6 10 30 8 JQ-40 40 118 162 20 71 4 5 35 85 55 0.6 12 35 7.5 JQ-45 45 135 190 24 83 5 6 37 100 70 0.6 14 39.5 11 JQ-50 50 135 190 24 83 5 6 42 100 70 0.6 14 44.5 10.5 JQ-55 55 135 190 24 83 5 6 47 100 70 1 16 49 10 JQ-65 65 172 250 30 110 6 8 55 130 100 1 18 58 25 JQ-70 70 172 250 30 110 6 8 60 130 100 1 20 62.5 25 JQ-80 80 185 280 38 121 8 10 70 145 110 1 22 71 30 JQ-90 90 230 330 38 146 8 10 80 170 140 1 25 81 56 JQ-95 95 230 330 38 146 8 10 85 170 140 1 25 86 53 JQ-100 100 230 330 38 146 8 10 90 170 140 1 28 90 51 JQ-110 110 260 390 46 172 10 12 100 200 160 1 28 100 90 JQ-130 130 280 440 54 193 12 14 118 225 180 1 32 119 125 JQ-160 160 340 500 64 218 14 16 144 255 200 1 40 147 215
联轴器的装配方法 联轴器轴套的常用联结型式 在联轴器装配中关键要掌握联轴器在轴上的装配、联轴器所联接两轴的对中、零部件的检查及按图纸要求装配联轴器等环节。 二、联轴器在轴上的装配方法 联轴器在轴上的装配是联轴器安装的关键之一。联轴器与轴的配合大多为过盈配合，联接分为有键联接和无键联接，联轴器的轴孔又分为圆柱形轴孔与锥形轴孔两种形式。装配方法有静力压入法、动力压入法、温差装配法及液压装配法等。 （1）静力压入法:这种方法是根据装配时所需压入力的大小不同、采用夹钳、千斤顶、手动或机动的压力机进行，静力压入法一般用于锥形轴孔。由于静力压入法受到压力机械的限制，在过盈较大时，施加很大的力比较困难。同时，在压入过程中会切去联轴器与轴之间配合面上不平的微小的凸峰，使配合面受到损坏。因此，这种方法一般应用不多。 （2）动力压入法:这种方法是指采用冲击工具或机械来完成装配过程，一般用于联轴器与轴之间的配合是过渡配合或过盈不大的场合。装配现场通常用手锤敲打的方法，方法是在轮毂的端面上垫放木块或其他软材料作缓冲件，依靠手锤的冲击力，把联轴器敲入。这种方法对用铸铁、淬火的钢、铸造合金等脆性材料制造的联轴器有局部损伤的危险，不宜采用。这种方法同样会损伤配合表面，故经常用于低速和小型联轴器的装配。 （3）温差装配法:用加热的方法使联轴器受热膨胀或用冷却的方法使轴端受冷收缩，从而能方便地把轮联轴器装到轴上。这种方法比静力压入法、动力压入法有较多的优点，对于用脆性材料制造的轮毂，采用温差装配法是十分合适的。温差装配法大多采用加热的方法，冷却的方法用的比较少。加热的方法有多种，有的将轮毂放入高闪点的油中进行油浴加热或焊枪烘烤，也有的用烤炉来加热，装配现场多采用油浴加热和焊枪烘烤。油浴加热能达到的最高温度取决于油的性质，一般在200℃以下。采用其他方法加热轮毂时，可以使联轴器的温度高于200℃，但从金相及热处理的角度考虑，联轴器的加热温度不能任意提高，钢的再结晶温度为430℃。如果加热温度超过430℃，会引起钢材内部组织上的变化，因此加热温度的上限必须小于为430℃。为了保险，所定的加热温度上限应在为400℃以下。至于联轴器实
联轴器 用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。联轴器由两半部分组成，分别与主动轴和从动轴联接。一般动力机大都借助于联轴器与工作机相联接。 一、联轴器的分类 ?刚性联轴器(无补偿能力) ?挠性联轴器（有补偿能力）： o无弹性元件 o有弹性元件 1.无弹性元件的挠性联轴器 这类联轴器因具有挠性，故可补偿两轴的相对位移。但因无弹性元件，故不能缓冲减振。常用的有以下几种： 专业整理分享

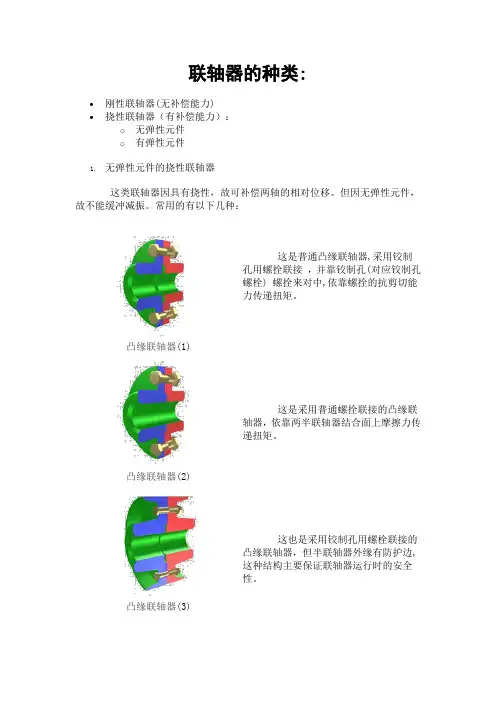

凸缘联轴器(1) 这是普通凸缘联轴器,采用铰制孔用螺拴联接，并靠铰制孔(对应铰制孔螺栓) 螺拴来对中,依靠螺拴的抗剪切能力传递扭矩。 凸缘联轴器(2) 这是采用普通螺拴联接的凸缘联轴器，依靠两半联轴器结合面上摩擦力传递扭矩。 专业整理分享
