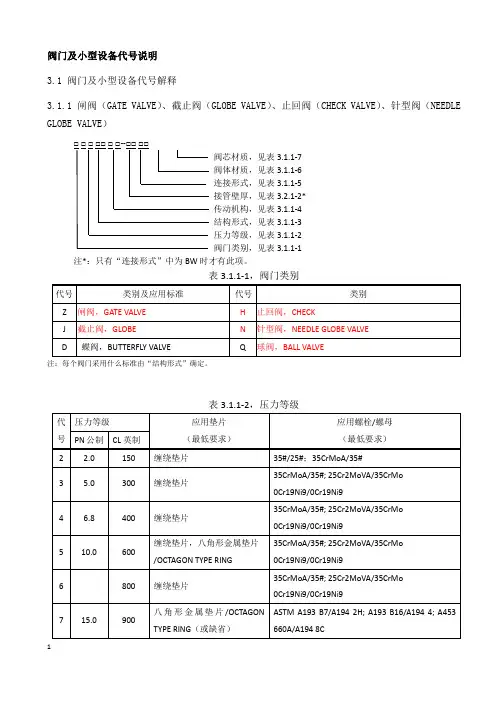

阀门及小型设备代号说明
3.1 阀门及小型设备代号解释
3.1.1 闸阀（GATE VALVE）、截止阀（GLOBE VALVE）、止回阀（CHECK VALVE）、针型阀（NEEDLE GLOBE VALVE）
□□□□□□□--□□□□
阀芯材质，见表3.1.1-7
阀体材质，见表3.1.1-6
连接形式，见表3.1.1-5
接管壁厚，见表3.2.1-2*
传动机构，见表3.1.1-4
结构形式，见表3.1.1-3
压力等级，见表3.1.1-2
阀门类别，见表3.1.1-1
注*：只有“连接形式”中为BW时才有此项。
表3.1.1-1，阀门类别
表3.1.1-2，压力等级
表3.1.1-3，结构形式
表3.1.1-4，传动机构
表3.1.1-5，连接形式
表3.1.1-6，阀体材质/BODY MATERIAL
管件、阀门规格表示法 一、管件表示法 Φ”和“DN”一般都用来表示直径，区别是： “Φ”标识普通圆的直径，或管材的外径乘以壁厚，如：Φ25×3标识外径25mm，壁厚为3mm的管材；“DN”：标识管材和阀门等管件的公称直径，通常接近于内径。是为了工程安装配套而建立的标准术语。 Φ是表示外径,而DN指内径DN：公称直径Ф：外径 现在的管子一般都是以英寸为单位，毫米只是一个比较近似、好记的数。 比如DN50的管子应该是2英寸，1英寸=25.4mm，2英寸应该是50mm，这时还要看管子的壁厚，一般螺旋管都在5mm以上，以5mm为例，DN50的管子的外径应该在60mm左右。 Dg是表示公称通径，Dg20就是20通径就是内直径20MM 说几分的钢管是指外径。对丝、弯头、活节是指内径。DN15,DN20,DN25是外径（是否错误？）。四分管和六分管的直径 1 英寸=25.4毫米 =8英分 1/2 是四分(4英分) DN15 3/4 是六分(6英分) DN20 2分管 DN8
4分管 DN15 6分管 DN20 1′ DN25 1.2′ DN32 1.5′ DN40 2′ DN50 2.5′ DN65 3′ DN80 4′ DN100 5′ DN125 6′ DN150 8′ DN200 10′ DN250 12′ DN300 GB/T50106-2001 2.4管径 2.4.1管径应以mm为单位。 2.4.2管径的表达方式应符合下列规定： 1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示； 2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；
标准阀门型号编制及表示方法
阀门型号编制方法,阀门型号表示方法,标准阀门型号编制说明
阀门型号编制方法 国家标准化管理委员会日前发布了《阀门型号编制方法》;由中国机械工业联合会提出，按照GB/T1.1-2009给出的规则起草，阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。 阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。 阀门型号表示方法 当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂; 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销，提供了方便。我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要;目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂家可按自己的情况制订出编号方法。 阀门类型代号（表） 类型蝶阀安全阀隔膜阀球阀闸阀止回阀旋塞阀减压阀截止阀过滤器放料阀安全阀 代号D A G Q Z H X Y J GL FL A 二单元、阀门传动方式（代号）： 阀门传动方式代号（表） 传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮 浮动球直通流道1 直通流道7 固定球 Y形三通流道2四通流道6
L形三通流道4T形三通流道8 T形三通流道5L形三通流道9 ——半球直通0 止回阀结构形式代号（表） 止回阀结构形式止回阀代号止回阀结构形式止回阀代号 升降式阀瓣直通流道1 旋启式阀瓣 单瓣结构4立式结构2多瓣结构5角式流道3双瓣结构6 ———蝶形止回式7 ⑤截止阀、节流阀和柱塞阀结构形式代号 截止阀结构形式代号（表） 截止阀结构形式截止阀代号截止阀结构形式截止阀代号 阀瓣非平衡式直通流道1 阀瓣平衡式 直通流道6 Z形流道2角式流道7三通流道3——角式流道4——直流流道5—— ⑥隔膜阀结构形式代号 隔膜阀结构形式代号（表） 隔膜阀结构形式隔膜阀代号隔膜阀结构形式隔膜阀代号 屋脊流道1直通流道6 直流流道5Y形角式流道8 ⑦旋塞阀结构形式代号 旋塞阀结构形式代号（表） 旋塞阀结构形式旋塞阀代号旋塞阀结构形式旋塞阀代号 填料密封直通流道3 油密封 直通流道7 T形三通流道4T形三通流道8

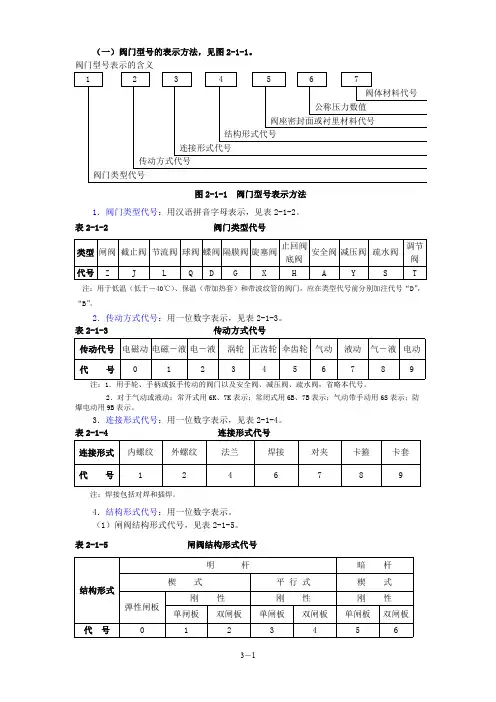

（一）阀门型号的表示方法，见图2-1-1。 图2-1-1 阀门型号表示方法 1．阀门类型代号：用汉语拼音字母表示，见表2-1-2。 表2-1-2 阀门类型代号 注：用于低温（低于－40℃）、保温（带加热套）和带波纹管的阀门，应在类型代号前分别加注代号“D”，“B”。 2．传动方式代号：用一位数字表示，见表2-1-3。 表2-1-3 传动方式代号 2．对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示；防爆电动用9B表示。 3．连接形式代号：用一位数字表示，见表2-1-4。 表2-1-4 连接形式代号 注：焊接包括对焊和插焊。 4．结构形式代号：用一位数字表示。 （1）闸阀结构形式代号，见表2-1-5。 表2-1-5 闸阀结构形式代号
（2）截止阀和节流阀结构形式代号，见表2-1-6。表2-1-6 截止阀和节流阀结构形式代号 （3）球阀结构形式代号，见表2-1-7。 表2-1-7 球阀结构形式代号 （4）蝶阀结构形式代号，见表2-1-8。 表2-1-8 蝶阀结构形式代号 （5）隔膜阀结构形式代号，见表2-1-9。 表2-1-9 隔膜阀结构形式代号 （6）旋塞阀结构形式代号，见表2-1-10。 表2-1-10 旋塞阀结构形式代号 （7）止回阀和底阀结构形式代号，见表2-1-11。 表2-1-11 止回阀和底阀结构形式代号 （8）安全阀结构形式代号，见表2-1-12。 表2-1-12 安全阀结构形式代号
注：杠杆式安全阀，在上述结构形式代号前加注代号“G”。 （9）减压阀结构形式代号，见表2-1-13。 表2-1-13 减压阀结构形式代号 （10）疏水阀结构形式代号，见表2-1-14。 表2-1-14 疏水阀结构形式代号 5．阀座密封面或衬里材料代号，见表2-1-15。 表2-1-15 阀座密封面或衬里材料代号 注：当阀座和阀瓣（闸板）密封材料不同时，用低硬度材料代号表示（隔膜阀除外）。 6．阀体材料代号，见表2-1-16。 表2-1-16 阀体材料代号 注：对于PN≤1.6Mpa的灰铸铁阀体，和PN≥2.5 Mpa的碳钢阀体，省略阀体材料代号。
截止阀标准汇总 标准编号标准中文名称标准英文名称 DL/T531-1994(2005复审) 电站高温高压截止阀、闸阀技术条件 GB/T11689-1989 船用法兰铸钢截止阀(四进 位) Marine cast steel flanged stop valves GB/T12235-1989 通用阀门法兰连接钢制截 止阀和升降式止回阀 General purpose industrial valves—Flanged steel globe valves and lift check valves GB/T12233-1989 通用阀门铁制截止阀与升 降式止回阀 General purpose industrial valves—Casting iron globe valves and lift check valves GB/T1951-1984 船用低压外螺纹青铜截止 阀 Marine low pressure bronze male threaded stop valves GB/T2499-1993 船用法兰铸铁双排截止阀 箱 Marine cast iron flange dual-row stop valves-case GB/T590-1993 船用法兰铸铁截止阀 Marine cast iron flanged stop valves GB/T594-1983 船用外螺纹锻钢截止阀 Marine forged steel male thread stop valves GB/T584-1999 船用法兰铸钢截止阀 Marine cast steel flanged stop valves GB/T595-1983 船用外螺纹青铜截止阀 Marine bronze male thread stop valves GB/T587-1993 船用法兰青铜截止阀 Marine bronze flanged stop valves JB/T7245-1994 制冷装置用截止阀 JB/T7747-1995 针形截止阀 JB/T9081-1999 空气分离设备用低温截止 阀和节流阀技术条件 JB/T53165-1999 高压平衡截止阀 产品质量 分等 JB/T53174-1999 截止阀 产品质量分等 JB/T53155-1999 空气分离设备用低温截止 阀和节流阀 产品质量分等 JB/T8859-2004 截止阀 静压寿命试验规程 HG/T3215-1986 聚三氟氯乙烯塑料衬里截 止阀 NF E29-350-2003 工业用阀.钢制球阀、球状 截止阀和止回阀 (Industrial valves - Steel globe and globe stop and check valves.) NF P43-001-2000 建筑物用阀门.建筑物中供 应引用水用铜合金截止阀. 试验和要求 (Building valves - Copper alloy stopvalves for potable water supply in buildings - Tests and requirements.) NF D36-380-2001 燃气燃烧器和燃气用具用 自动截止阀的阀门检验系 统 (Valve proving systems for automatic shut-off valves for gas burners and gas appliances.)
阀门的标识和型号的含义 [来源：原创] [作者：无锡科莱恩流体控制设备有限公司] [日期：16-02-18] 阀门的初学者总是误认为水龙头是阀门。实则非也，水龙头严格意义上属于卫浴系列的。阀门则分为闸阀，截止阀，蝶阀，高压阀，低压阀，衬氟阀，安全阀，泄压阀，防腐阀，过滤器，止回阀，减压阀，过流阀，陶瓷阀，中压阀，高温阀，低温阀等等。 一、分类 ▍按动力分 1自动阀门 依靠介质自身的力量进行动作的阀门。如止回阀、减压阀、疏水阀、安全阀等。 2驱动阀门 依靠人力、电力、液力、气力等外力进行操纵的阀门。如截止阀、节流阀、闸阀、碟阀、球阀、旋塞阀等。 ▍按结构特性分 1截门形:关闭件沿着阀座中心线移动。 2闸门形:关闭件沿着垂直于阀座的中心线移动。 3旋塞形:关闭件是柱塞或球，围绕本身的中心线旋转。 4旋启形:关闭件围绕阀座外的一个轴旋转。 5碟形:关闭件是圆盘，围绕阀座内的轴旋转。 6滑阀形：关闭件在垂直于通道的方向上滑动。 ▍按用途分 1开断用:用来切断或接通管路介质。如截至阀、闸阀、球阀、旋塞阀等。 2调节用:用来调节介质的压力或流量。如减压阀、调节阀。 3分配用:用来改变介质的流向，起分配作用。如三通旋塞、三通截止阀等。 4止回用:用来防止介质倒流。如止回阀。 5安全用:在介质压力超过规定数值时，排放多余介质，以保证设备安全。如安全阀、事故阀。 6阻气排水用:留存气体，排除凝结水。如疏水阀。 ▍按操纵方法分
1手动阀门:借助手轮、手柄、杠杆、链轮、齿轮、蜗轮等，由人力来操纵的阀门。 2电动阀门:借助电力来操纵的阀门。 3气动阀门:借助压缩空气来操纵的阀门。 4液动阀门:借助水、油等液体，传递外力来操纵的阀门。 ▍按压力分 1真空阀:绝对压力小于1公斤/厘米2的阀门。 2低压阀:公称压力小于16公斤/厘米2的阀门。 3中压阀:公称压力25－64公斤/厘米2的阀门。 4高压阀:公称压力100－800公斤/厘米2的阀门。 5超高压:公称压力达到或大于1000公斤/厘米2的阀门。 ▍按介质温度分 1普通阀门:适用于介质工作温度－40至450℃的阀门。 2高温阀门:适用于介质工作温度450至600℃的阀门。 3耐热阀门:适用于介质工作温度600℃以上的阀门。 4低温阀门:适用于介质工作温度－40至－70℃的阀门。 5深冷阀门:适用于介质工作温度－70至－196℃的阀门。 6超低温阀门:适用于介质工作温度－196℃以下的阀门。 ▍按公称通径分 1小口径阀门:公称通径小于40毫米的阀门。 2中口径阀门:公称通径50至300毫米的阀门。 3大口径阀门:公称通径350至1200毫米的阀门。 4特大口径阀门:公称通径大于1400毫米的阀门。 以上分类不是绝对的，还可以从其他角度进行分类，但掌握了这些基本分类，对我们了解品类繁多的阀门有很大好处。 二、型号 从上面分类中可以看出，阀门的品种是繁多的；如此繁多的品类，必须有一个统一的型号编制方法，才能让使用者一看铭牌便知道某一种阀门的结构、材料和特性。 按照《阀门型号编制方法》规定，阀门型号分七个单元：
阀门通径(DN)与管径尺寸对照表阀门口径大小与管道的尺寸有着必然的联系，通常说多大的管径(外径)配多大的阀门。而阀门口径则需要根据实际参数来计算。 一般来说，管子的直径可以分为外径（De），内径（D），公称直径（DN）。 DN是指管道的公称直径注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
水。煤气输送钢管（镀锌钢管或者非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15.DN20） De主要是指管道外径一般采用De标注的，均需要标注成外径X壁厚的形式； 主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。 拿镀锌焊接钢管为例，用DN、De两种标注方法如下： DN20 De25×2.5mm DN25 De32×3mm DN32 De40×4mm DN40 De50×4mm 我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN。 两种管道材料的连接方式不外乎：丝扣连接及法兰连接。其他连接方式就用得很少了。 镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。 D一般指管道内径 d表示混凝土管内直径
Φ表示普通圆的直径 当然了，Φ还能表示管材的外径，但是此时应该在其后面乘以壁厚。 如：Φ25×3，表示外径为25mm，壁厚为3mm的管材。对无缝钢管或者有色金属管道，应标注“外径×壁厚”。如：Φ107×4，其中Φ可省略。中国、ISO和日本的部分钢管标注采用壁厚尺寸表示钢管壁厚系列。对于这类钢管，表示方法为管外径×壁厚。如：Φ60.5×3.8
>>截止阀>>螺纹截止阀>>螺纹截止阀 产品名 称： 螺纹截止阀J11W 产品口 径： DN15-65 产品压 力： 1.6MPa 产品材 质： 铸钢、不锈钢等 产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 产品详细信息 螺纹截止阀概述： 螺纹截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。 螺纹截止阀主要性能规范： 型号公称压 力 试验压力PS（Mpa）工作压力 PN(Mpa) 工作温度 (℃) 适用介质壳体密封 J11W-16 J11W-16K 1.6 2.5 1.76 1.6 ≤100 油类 Oil J11W-16P 硝酸类腐蚀性 介质 J11W-16R ≤350醋酸类腐蚀性 介质 J11W-16Ni 碱液、盐水、海 水等 螺纹截止阀主要外形尺寸和连接尺寸：
公称通 径DN(mm) 管螺纹 尺寸(mm) L D1 S H H1 D0 15 1/2 90 14 32 109 117 65 20 3/4 100 16 36 109 117 65 25 1 120 18 46 132 142 80 32 1/4 140 20 55 156 168 100 40 1/2 170 22 65 167 168 100 50 2 200 24 80 182 200 120 65 2/2 260 26 95 200 223 120 阀门选用原则 一、按介质通断性质选用阀门： 1、闸阀： 闸阀是作为截止介质运用，在全开时整个流通直通，此时介质运转的压力损失最小。闸阀通常适用于不需求经常启闭，而且坚持闸板全开或全闭的工况。不适用于作为调理或节流运用。关于高速活动的介质，闸板在部分开启情况下能够惹起闸门的振动，而振动又可能损伤闸板和阀座的密封面，而节流会使闸板遭受介质的冲蚀。从构造方式上，主要的区别是所采用的密封元件的方式。依据密封元件的方式，常常把闸阀分红几种不同的类型，如：楔式闸阀、平行式闸阀、平行双闸板闸阀、楔式双闸板闸等。最常用的方式是楔式闸阀战争行式闸阀。 2、截止阀： 截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短，并具有十分牢靠的切断动作，使得这种阀门十分合适作为介质的切断或调理及节流运用。 截止阀的阀瓣一旦处于开启情况，它的阀座和阀瓣密封面之间就不再的接触，并具有十分牢靠的切断动作，合得这种阀门十分合适作为介质的切断或调理及节流运用。 截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因此它的密封面机械磨损较小，由于大局部截止阀的阀座和阀瓣比拟容易修理或改换密封元件时无需把整个阀门从管线上拆下来，这关于阀门和管线焊接成一体的场所是很适用的。介质经过此类阀门时的活动方向发作了变化，因而截止阀的活动阻力较高于其它阀门。 常用的截止阀有以下几种：1)角式截止阀；在角式截止阀中，流体只需改动一次方向，致使于经过此阀门的压力降比常规构造的截止阀小。2)直流式截止阀；在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样活动状态的毁坏水平比常规截止阀要小，因此经过阀门的压力损失也相应的小了。3)柱塞式截止阀：这种方式的截止阀是常规截止阀的变型。在该阀门中，阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相衔接，密封是由套在柱塞上的两个弹性密封圈完成的。两个弹性密封圈用一个套环隔开，并经过由阀盖螺母施加在阀盖上的载荷把柱塞四周的密封圈压牢。弹性密封圈可以改换，能够采用各种各样的资料
各类阀门型号含义
各类阀门结构形式
阀门的其它参数 电动阀：“B”为防爆电动装置。“Y”“S”为未注代号的均为普通型电动装置。 首位前加“K”表示抗硫阀；“G”表示配金属棱型垫片及加接法兰，螺栓、螺母。“G”表示联合设计的截止、节流阀门型号： 阀。“C”表示CVA标准。 “S”表示地下水门。 “W”高中压表示波纹管阀；“W”低压表示卧式安装。 “HD”表示止回蝶阀；“GD”表示高真空截止阀。“D”表示低温阀。 材质：1）C4 C6表示耐浓硝酸的新钢种。 2）TI表示耐剧腐蚀的工业钝钛。 3）N表示铝铌铜氮钢。 4）RL表示超低碳的不锈钢。 阀门型号编制组合排列形式 类型代号用汉语拼音字母表示如下表
各类阀门型号含义
各类阀门结构形式 其它 电动阀：“B”为防爆电动装置。“Y”“S”为未注代号的均为普通型电动装置。 阀门型号：首位前加“K”表示抗硫阀；“G”表示配金属棱型垫片及加接法兰，螺栓、螺母。
“G”表示联合设计的截止、节流阀。“C”表示CVA标准。 “S”表示地下水门。 “W”高中压表示波纹管阀；“W”低压表示卧式安装。 “HD”表示止回蝶阀；“GD”表示高真空截止阀。“D”表示低温阀。 材质：1）C 4 C 6 表示耐浓硝酸的新钢种。 2）TI表示耐剧腐蚀的工业钝钛。 3）N表示铝铌铜氮钢。 4）RL表示超低碳的不锈钢。水力控制阀 二、电缆型号编制方法 电力电缆型号含义 线芯数×线芯截面（毫米2）+中性线芯（用“1”表示）×中性线芯截面（毫米 2） 油浸纸绝缘电力电缆 油浸纸绝缘电力电缆类产品，以绝缘纸的字母“Z”代号列为首位，其余各项型号编制及字母含义如下：
