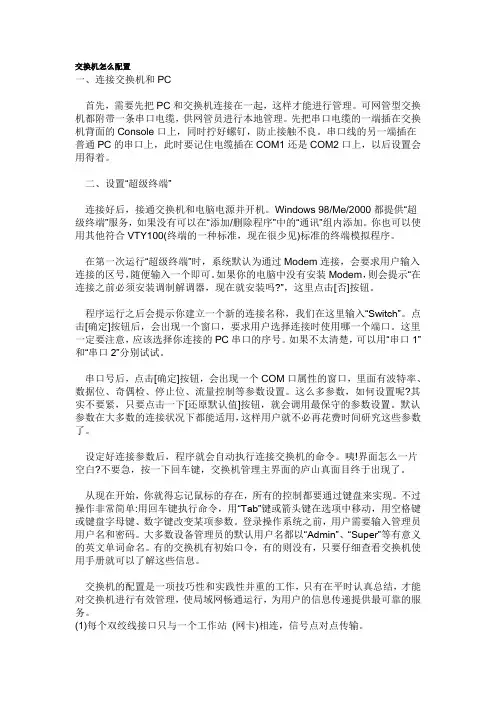

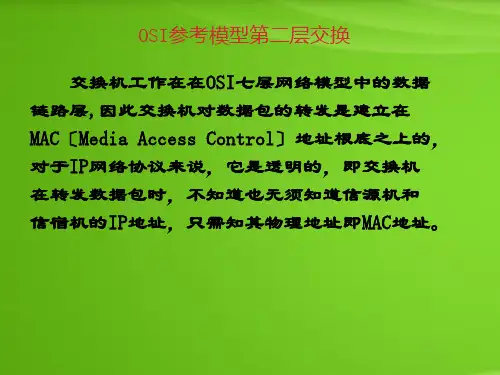

交换机的配置

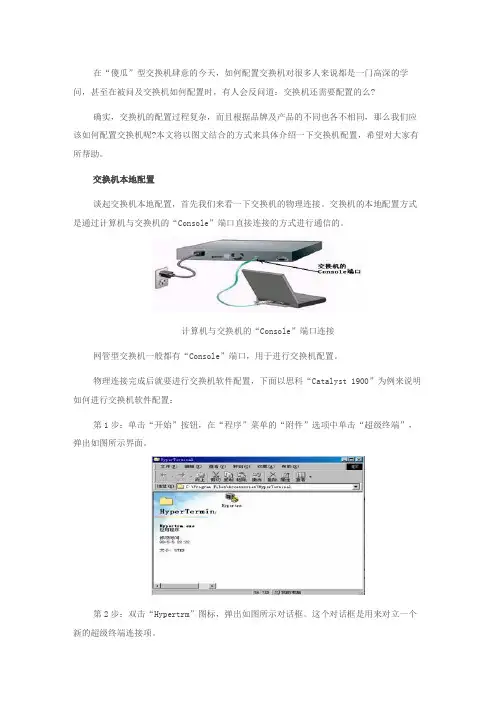

一、连接交换机和PC
首先，需要先把PC和交换机连接在一起，这样才能进行管理。可网管型交换机都附带一条串口电缆，供网管员进行本地管理。先把串口电缆的一端插在交换机背面的Console口上，同时拧好螺钉，防止接触不良。串口线的另一端插在普通PC的串口上，此时要记住电缆插在COM1还是COM2口上，以后设置会用得着。

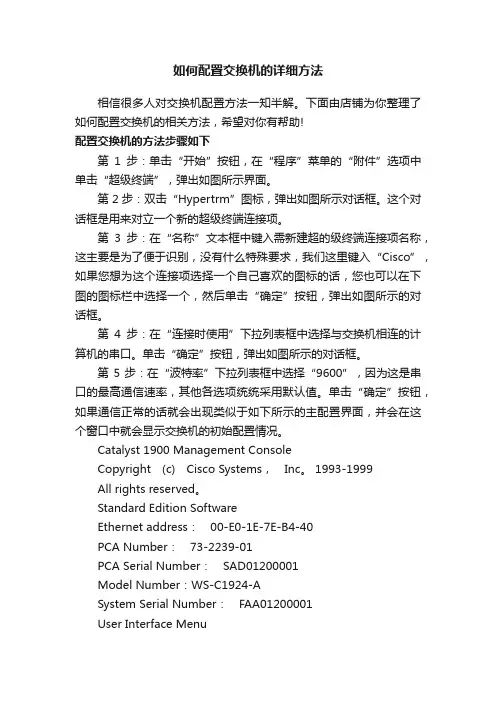

二、设置“超级终端”
连接好后，接通交换机和电脑电源并开机。Windows 98/Me/2000都提供“超级终端”服务，如果没有可以在“添加/删除程序”中的“通讯”组内添加。你也可以使用其他符合VTY100(终端的一种标准，现在很少见)标准的终端模拟程序。
在第一次运行“超级终端”时，系统默认为通过Modem连接，会要求用户输入连接的区号，随便输入一个即可。如果你的电脑中没有安装Modem，则会提示“在连接之前必须安装调制解调器，现在就安装吗?”，这里点击[否]按钮。
程序运行之后会提示你建立一个新的连接名称，我们在这里输入“Switch”。点击[确定]按钮后，会出现一个窗口，要求用户选择连接时使用哪一个端口。这里一定要注意，应该选择你连接的PC串口的序号。如果不太清楚，可以用“串口1”和“串口2”分别试试。
串口号后，点击[确定]按钮，会出现一个COM口属性的窗口，里面有波特率、数据位、奇偶检、停止位、流量控制等参数设置。这么多参数，如何设置呢?其实不要紧，只要点击一下[还原默认值]按钮，就会调用最保守的参数设置。默认参数在大多数的连接状况下都能适用，这样用户就不必再花费时间研究这些参数了。
设定好连接参数后，程序就会自动执行连接交换机的命令。咦!界面怎么一片空白?不要急，按一下回车键，交换机管理主界面的庐山真面目终于出现了。
从现在开始，你就得忘记鼠标的存在，所有的控制都要通过键盘来实现。不过操作非常简单:用回车键执行命令，用“Tab”键或箭头键在选项中移动，用空格键或键盘字母键、数字键改变某项参数。登录操作系统之前，用户需要输入管理员用户名和密码。大多数设备管理员的默认用户名都以“Admin”、“Super”等有意义的英文单词命名。有的交换机有初始口令，有的则没有，只要仔细查看交换机使用手册就可以了解这些信息。
交换机的配置是一项技巧性和实践性并重的工作，只有在平时认真总结，才能对交换机进行有效管理，使局域网畅通运行，为用户的信息传递提供最可靠的服务。
(1)每个双绞线接口只与一个工作站(网卡)相连，信号点对点传输。
(2)当某一端口接收到信号时，HUB将其整形再生并广播到其他每个端口。
(3)HUB本身可自动检测信号碰撞，当碰撞发生时立即发出阻塞(jam)信号通知其他端口。
(4)某一端口的传输线或网卡发生故障时，HUB自动隔离该端口，使其不影响其他端口的正常工作，因为现在的100MB的交换机价格很便宜，所以一般都选择100Mbps的网卡和100M 的交换机。
局域网所需的组件都已经齐了，现在就以在现时最稳定的个人操作系统Windows2000 Professional为基础跟我来一步一步组建局域网吧。
【连接局域网的步骤】：
1、安装网卡。关闭计算机，打开机箱，找到一空闲PCI插槽(一般为较短的白色插槽)，插入网卡，上好螺丝。
2、连接网线。将网线一头插在网卡接头处，一头插到交换机或HUB上。
3、安装网卡驱动程序。打开计算机，操作系统会检测到网卡并提示您插入驱动程序盘。插入随网卡销售的驱动程序盘，然后单击“下一步”，Windows找到驱动程序后，会显示确定屏幕，单击“下一步”。如果Windows没有找到驱动程序，单击“设备驱动程序向导”中的“浏览”按钮来指定驱动器的位置。如果您的驱动程序不是最新的版本，可以打开“设备管理”，运行“更新设备驱动程序器向导”，双击“网络适配器”，然后选中您的网卡，选择“驱动程序”键，单击“升级驱动程序”按钮。Windows会提示您插入Windows安装盘，按照提示操作即可。您还必须为网络中的每一台计算机指定一个唯一的名字和相同的工作组名(例如默认的Workgroup)，然后再重新启动计算机。具体操作为在桌面“我的电脑”图标上点右键，单击“属性”。在弹出的对话框里点击“网络标识”，再点击“属性”，在“计算机”名中填入你想要指定的机器名，在工作组中填入统一的工作组名，点击确定完成。
4、安装必要的网络协议。在桌面“网上邻居”图标上单击右键，点击“属性”，在“本地连接”图标上单击右键，在弹出的属性对话框里点击“安装”，双击“协议”安装“Internet协议(TCP/IP)”，双击“客户”安装“Microsoft网络客户端”，重新启动计算机。
5、实现网络共享。在桌面“网上邻居”图标上单击右键，点击“属性”，在“本地连接”图标上单击右键，在弹出的属性对话框里点击“安装”，双击“服务”安装“Microsoft网络的文件和打印机共享”，单击“确定”，需重新启动计算机后这些设置才有效。如果您要共享驱动器或目录，在资源管理器中或桌面上，打开“我的电脑”，右击欲共享的驱动器或目录，选择“共享”，填写相应的内容。如果选择共享整个驱动器，则该驱动器下的所有目录均为网络共享。打开“网络邻居”图标可以得到网络上计算机的列表。双击您欲访问的计算机，进入驱动器。要想映射网络驱动器，请查阅Windows帮助文件。如果在使用网络访问打印机或别的计算机时出现问题，请检查您的网线连接，保证连线和共享设置正确。
6、设置可任选的启动口令安装网络驱动程序后第一次启动计算机时，会弹出一对话框提示您键入Microsoft网络的用户和口令。键入用户名，以后每次启动计算机时它会自动显示(可以使用第三步中指定的计算机名)。如果不想设置口令，将口令行置空，然后“确定”，否则键入口令，并确定口令。如果输入的口令与设置的口令不符，则计算机虽可在本地运行操作系统，但不能上网共享资源。
哈哈这样.我们一个简单的基于Windows2000 Professinal的局域网建立起来了，你也可以用以上方法在你的邻里之间建立一个局域网
一、组网设备准备
这里笔者假设你已经到电信申请了ADSL宽带业务，并且已经安装到位。组建共享局域网时，请先查看你的ADSL Modem产品说明，如果支持路由功能，那就可以省去购买宽带路由器的钱；反之，这一设备必不可少；
另外，另一必不可少的设备就是交换机，计算机之间的相互通信全靠它作中转设备；还有就是每台计算机需要安装一块网卡负责接收数据，以及急讣父 荽 涞耐ǖ馈 撸琌K，基本上就这些东西了。而如果你只有两台计算机，大可不必如此麻烦，直接在两台计算机里各安装一块网卡，再用网线连接起来就OK了。
1、宽带路由器
宽带路由器有两个作用，一个作用是连通不同的网络，另一个作用是选择信息传送的线路，它是共享宽带连接的最佳解决方案。并以易使用、易管理、零维护的优点成为Internet共享接入的首选设备。
选择路由器和选择电脑是一个道理，首先要看硬件。硬件是路由器运行的基础，硬件型号好，质量高，路由器不但功能稳定，而且可进行功能的扩展。比如接入计算机数量，一般中上档次的接入路由器可支持100台PC机，且除了IP共享和路由功能外还具有防火墙、时间管理、DMZ等功能；再比如大容量的内存和闪存，都可为路由器提供强劲的处理能力。
目前市面上，这类产品的品牌不少，大家可向周围朋友打听打听，什么牌子在当地口碑不错。比较常见的有：友讯（D-LINK）、TP-LINK、艾泰科技、思科、3Com、华为3Com等。2、交换机
交换机，这个集线器的后续产品，无论是在速度及具备功能上，都是前者所不能比拟的。其主要功能就是实现多台计算机的互连互通，相当于文前提到的“中间人”的作用。
而在如今家用交换机市场，因为不同品牌、不同端口数的交换机价格差距很大，所以在选购时，应该根据自己的实际情况来选择，比如选择的组网方式、承受的价格、品牌、喜欢的交换机外形等，另外还必须注意交换机的各项性能指标，比如接口数量等，一般说来，5口和8口的交换机是首选。
3、网卡、网线
网卡亦称作NIC，其意思是Network Interface Card(网络接口卡)，它的作用是将数据分解为数据包再发送至网络。目前市面上主要是PCI接口的网卡。
另一方面，我们平常所说的10M网卡，100M网卡，10M/100M自适应网卡等，主要是按照网卡连接速率来划分的。综合以上所说，如今家用最成熟的选择是PCI接口的10M/100M 产品。笔记本则是使用的PCMCIA接口的网卡，其价格比普通PC机上的PCI网卡要贵出不少，一般PCI网卡几十元即可拿下，而PCMCIA通常都要1、2百。
而在网线方面，没有过多注意的。一般都是选择超五类的双绞线，大家在购买时，商家就会依据你的网络类型替你做好接头的，所以不必担心。网线的价格以长度来衡量，一般为1.5元/米。
PCI网卡（普通台式机）
PCMCIA网卡（笔记本）
三、关于设备的连接
前面我们已经清楚了组建这么一个网络需要什么设备，以及各设备的选购常识。那么，如何根据具体情况，最终确定自己究竟需要哪些设备呢？以下是可能的几种情况：
1、双机直连
即是说其中一台计算机与ADSL Modem相连，然后通过网卡直接与另一台计算机连接。如果采用这种连接，就需要在宽带接入的计算机上作internet共享代理设置，比如安装wingate 等代理软件，来实现双机共享上网。这算是最最廉价的网络。
2、宽带路由器+网卡+计算机
这种方式主要用在共享计算机不多的情况下。因为一般的宽带路由器都提供了4个交换机端口，如果需要共享的计算机小于4台的话，就没必要再花钱去购买交换机了。具体连接方式为：ADSL宽带线路连接ADSL Modem，直连双绞线连接Modem和路由器，其它计算机用交叉双绞线与路由器相连即可。
3、宽带路由器+交换机+网卡+计算机
对应上面一种情况，此方式就是运用在共享计算机大于宽带路由器交换端口的情况下。这时就需要交换机帮忙，并根据共享计算机的数量选择相应端口的交换机。即是说，所有共享计算机先与交换机相连，再通过交换机连接宽带路由器，从而实现共享上网。
4、交换机+网卡+计算机
如果你的ADSL Modem自带有宽带路由功能（请查看产品说明书），那就可以省去路由器。这是跟上面三种方式唯一的区别。连接起来也更方便，根本不需要设置，连接方式为：ADSL Modem的LAN口用双绞线和交换机的任一端口连接，再将各计算机分别接入交换机剩余端口即可。
组建局域网，共享上网
——》一：网线直连不是最经济的做法，虽然我们只需要添加1条网线、1块网卡，总价格算起来不会超过100元。但是这种做法有个最大的弱点，就是上网时两台机器必须同时开
着，除非你只用主机上网，否则日积月累的电费，呵呵也不见得比其它方法省钱～～，所以建议最好不使用这种办法！
——》二：采用交换机/HUB、服务器的方式。我们可以采用SyGate等软件做成谁先开机谁做主机的共享形式，但还潜在一个问题，就是当作为主机的那台机器提前关机了，另外一台机器的网络也许随之断开，如果你这时候正用ie下载文件到一半，如果你正在玩联众……呵呵后果可想而知！
——》三：采用宽带路由方式。如果你不想自己设置，可以在购买宽带的同时让技术人员帮你设置好。
同时这种方式带来的好处还有就是稳定！是以上所有方案中最稳定的，这个好像没有异议吧。还有就是省力，你不需要每次上网都要拨号了，这都由宽带路由来自动替你完成，而且宽带路由还有断线重拨功能，省去了多少麻烦？接下来就是安全，你暴露在Internet上的IP是你路由的IP，而非机器本身的IP，这样你就无形中被保护起来。
再有就是不违反电信或者网通的规定，即使他限制了MAC地址也没用，因为路由本身是有MAC地址的。
——》1，首先将宽带猫与路由器的WLAN端口连接，可使用猫随机带的连接线。
——》2，用直连网线将路由器的一个Lan口与交换机的UpLing口连接。还用直连网线连接交换机的普通口和电脑。这样硬件环境就做好了。如果你的机器比较少，也就2、3台的话，没有必要加交换机，用直连网线将路由器的一个Lan口与一台电脑连接即可。
——》3，第一台机器，先设置你的网络参数（右键“网上邻居”－“属性”－右键“本地连接”－属性－找到TCP/IP协议后双击它）：
IP地址：192.168.1.11
子网掩码：255.255.255.0
网关：192.168.1.1
DNS：不要管它。
然后一路“确定”，需要重启的时候重启。不过有没有提示，你最好还是重新启动一下。
——》4，第二台机器，如第一台，只是将IP地址变成192.168.1.12即可。依次类推，这时已经成功组成局域网。
——》5，设置宽带路由，我想应该有说明书的啦，我只简单介绍一下。
先找一台机器，然后打开IE，在地址栏里输入：192.168.1.1后回车。提示你输入用户名和密码，见说明书。
正确进入路由配置界面后，上网方式，如果是ADSL拨号选择PPPOE形式，这时需要输入你上网的用户名和密码。如果是直接分配IP选择直接IP形式，详情请咨询ISP商。
家庭组网
一、家庭网络的规划与建设
(一)家庭组网的必要性
近年来，家庭网络逐渐成为IT界的一个热门话题，连接两台或两台以上的计算机，共享其资源的概念越来越流行，家庭组网热已经开始，并将不断升温，有人不禁要问，网络会给家庭带来什么好处呢？
首先就是节约经济支出。如果你家里拥有多台计算机，组建家庭网络不仅可以带来极大的便利，而且还可以节省相应的一些费用。目前我们从到互联网服务商(ISP)处申请的帐号一般是不允许许多台计算机同时共享一个帐号上网的，所以当有两台计算机同时上网时，我们就必须具有两个上网帐号，而且家里必须有两条独立的电话线。也就是说，如果我们原来只有一条电话线和一个帐号，就必须向当地的有关电信部门再申请一条电话线和一个上网帐号。
其次就是可以实现资源共享。建立网络的目的就是最大限度地共享现有资源。目前国内同时拥有两台以上计算机的家庭，其硬件的性能差距比较大，许多家庭一台计算机多是468或586，甚至还有不少是386，而另一台计算机为当今主流配置，主频在300MHz以上。现在的情况是，很多同时使用两台或两台以上计算机的家庭，其组成一般是从486到目前流行的PIII，再加上一台家用打印机。如果将这些计算机连接起来，就可通过网络实现不同机器之间资源共享，从而大大提高了低配置机器的性能。
当然网上娱乐也是必不可少的。由于游戏的魅力实在是太大了，所以家庭用户很少有人会忽视游戏这个环节。现在游戏最为受人注目的莫过于网络对战了，因为许多人已经不满足传统的人机对战了(主要电脑的智商太低)，而希望进行人与人之间的高智商实时作战。有了家庭网络，在空闲的时候一家几口在网上进行游戏大战，即便是玩红心大战也是不错的哟。一方面可以消除工作和学习带来的压力，同时也是一种感情的交流。
除上面所说的好处之外，我们还可以在家庭局域网上传输信息、相互进行语音对话或共看一部VCD影片，反正是好处多多，如果你看得心动了，就赶快和我走进以下的内容吧。
看完上面所描绘出的那份欣欣向荣的蓝图，想必你一定为之心动了吧！但是现在新的疑虑又出现了：“组建网络，总觉得是专业人士才可完成的艰难工作，而我的计算机水平顶多只是入门级的，完成家庭网络的架设，能行吗？”你当然可以！不信接着往下看，你就会从最基本的东西开始、得到手把手的帮助！
(二)选择一种适合你的网络
人们在买鞋子的时候，所遵循的标准往往都是：不选最好的，只选最合脚的。网络的规划同样如此！只有根据自己的实际情况，因地制宜，并有一定的长远目光，才能最终设计出一个最适合自己的网络。
下面，我们推荐两种网络规划方案，一种是不要集线器(HUB)的连接，一种是需要集线器(HUB)的连接。原则上，方案一适合由两台计算机组成的家庭网络选用；方案二适合由三台或三台以上计算机组成的家庭网络选用。
集线器(HUB)，它是能够把多个原本独立的用户连接起来，使它们构成一个整体，以便共同使用某条通讯线路的设备。
方案一：不要集线器的连接
适用对象：两台计算机之间的连接。
所需硬件：网卡各1块、RJ45头(即水晶头)各1个、双绞线若干米、网络钳(RJ45)1把。
方案说明：双机用双绞线直接互连，不需要通过HUB。
方案二:需要集线器的连接
适用对象：三台(或以上)计算机之间的连接。
所需硬件：网卡各1块、RJ45头(即水晶头)各2个、双绞线若干米、网络钳(RJ45)1把、8口集线器(带宽10M)一个。
方案说明：各机之间用双绞线通过集线器连接在一起，必须要用到集线器。
不管你采用的是以上哪种方案，在购买网卡时，均不要忘了索取驱动程序安装盘，它通常会是一张软盘，否则你可能无法安装完成它！除网卡之外的其他硬件，都不需要驱动程序。
(三)把你的网络连接起来
好了，现在你已经选择了适合你的“鞋子”，接下来要做的，就是以前被你视为洪水猛兽畏而远之的“穿鞋”工作了一把你所准备好的硬件设备连接起来，让你的家庭网络成型！
1.网卡的安装
网卡(Net Interface Card)是局域网中最基本和最重要的连接设备。请逐个打开所有计算机的主机箱，选择一个合适(ISA/PCI)的空闲插槽，将你的网卡插进去，然后用螺丝固定住，再盖好主机箱即可。
在往主板上插网卡时，一般采用先插后半部，再压下前半部的方法；如欲将网卡从主板上取下来，操作与插网卡正好相反，即一般采用先取前半部，再取后半部的方法。不仅网卡，主板上其他卡(比如显卡、Modem、声卡等)的插法和取法，都与之一样呢！
2.网线的制作
网线是用来连接计算机网络必不可少的设备。每条完整的网线均由一条两端各带一个RJ45头(水晶头)的双绞线组成。欲制作网线，需事先准备好双绞线、RJ45头和网络钳这三种设备。
在制作时，先将双绞线的一头塞到网络钳的两刀片之间，露出约2厘米长，然后轻压住网络钳的两柄，缓缓将双绞线转一个圈，则可以将外皮剥下，露出里面的线芯。
由于双绞线的线芯均是两两缠在一起的，因此才被称之为双绞线。
由于一般的家庭网络都是10M的(主要是指HUB为10M，因为100M的HUB太贵)，因此总共的四股线芯，只需留其中的任意两股即可，其它两股可用网络钳的刀给断去；然后，把剩下的两股共四根线展开、抚直(很重要)，并按前三根靠近、第四根稍张开的顺序排列起来。
最后把RJ45头的卡子朝下，将四根线芯依次塞进RJ45头的第1、2、3、6孔(从左至右)，注意一定要塞紧；之后将此带线芯的RJ45头塞进网络钳孔中，再用大力压网络钳的双柄，直到确保RJ45头已将线芯夹牢了为止！
在制作时，如果你采用的是前文所讲的方案一，则请务必注意，另一端的做法和已讲的一端有所不同：比如，一端留的是红股(包括红和红白两根)和蓝股(包括蓝和蓝白两根)，其在RJ45头孔中排列顺序为红1、红白2、蓝3、蓝白4；则在另一端也必须留同样颜色的两股，其在RJ45头孔中排列顺序应为蓝1、蓝白2、红3、红白6，即和前端是相互交叉的！在此种方案中，网线所需条数为共1条。
如果你采用的是前文所讲的方案二，则简单多了，因为其另一端的做法和已讲的一端完全一样：即留完全相同颜色的两股(共四根)线芯，按照完全同样的顺序排列起来，放进RJ45头中用网络钳夹好就行了！在此种方案中，网线所需条数为每机各1条。
在你刚开始学习做网线时，可能会因为各线芯的项端不够整齐、或线芯在RJ45孔中没有塞紧、或用网络钳夹RJ45头时不够用力等原因，而导致网线制作不成功，这样就不能达到连通网络的目的！此时就需要你将“坏”的RJ45头剪掉，再重新连接新的RJ45头；旧的RJ45头已不可再利用了。
当然，如果你能去买一台RJ45的测线仪就好了！这样，你只需将已做好的网线塞入到测线仪的两个孔中，当指示灯亮时，那么恭喜你，这表明网线制作是成功的！否则……
3.网线的连接
如果你选择的是方案一，则只需直接将所制作好网线两端的RJ45头(不分顺序和先后)分别插入到两台计算机网卡的RJ45孔中就算连接成功了！
如果你选择的是方案二，则需先将HUB(即集线器)放置到合适位置，电源插上，然后将所制作好网线两端的RJ45头(不分顺序和先后)分别插入到计算机网卡的RJ45孔和HUB中就算连接成功了！
4.网线的检测
如果没有测线仪的话，当网线连接成功之后，也可以初步断定网线制作的是否成功。
对于方案一，连接成功之后，如果两台计算机网卡的指示灯都有亮，则一般说明网线制作是成功的。
对于方案二，连接成功之后，如果计算机网卡上的指示灯和HUB上相应孔的指示灯都有亮，则一般说明网线制作是成功的。
二、建立Windows 98对等网
(一)硬件的安装
1.网络适配器的安装
网络适配器的物理安装过程和别的扩展卡安装没有什么区别，在这里不详细介绍。我们着重介绍的是如何在Windows 98的情况下安装网络适配器，其实是安装网络适配器的驱动程序，以便能驱动网络适配器工作。
网卡安插完成后，在正常地情况下，重新开机进入Windows 98时便会自动出现“找到新硬件”的提示框。系统会提示插入Windows 98光盘，按照提示插入光盘，系统会自动完成安装，完成安装后重新启动计算机，网卡的安装就完成了。
另一种情况时网卡无法被系统识别，重新开机时没有找到新硬件。这时可以手工添加网卡驱动程序。点击“开始→设置→控制面板→添加新硬件”就会出现“添加新硬件向导”对话框，一直点击“下一步”按钮，直到出现对话框提示“需要Windows搜索新硬件吗？”，这时应选择第二项“否，希望从列表中选择硬件”。
点击“下一步”按钮，在“请选择要安装的硬件类型”下面的“硬件类型”列表中选择“网络适配器”。
将商家提供的网卡驱动程序软盘放入A驱动器，点击“下一步”按钮，在接下来的对话框中选择“从磁盘安装”。系统会自动读取驱动程序盘上的硬件信息，按照提示即可完成安装。在这个过程中，系统还可能会提示插入Windows 98光盘，按照提示插入就可以了，重新启动计算机后安装完毕。
网卡安装好了是不是就万事无忧了呢？有时候，表面上看来网卡是安装好了，重新启动Windows也没有再出现“添加新硬件向导”或“找到新硬件”的提示框，其实它还是有可能与其他的硬件发生冲突而导致不能够正常工作，下面我们就来检查网卡是不是正常工作。(在本专题中，以D-Link DFE-530网卡为例进行讲述,其他网卡的设置基本相同。)
打开“控制面板”，双击“系统”图标，出现“系统属性”窗口，切换到“设备管理器”选项卡。双击“网络适配器”，里面有一个“Legend/D-Link DFE-530TX PCI Fast Ethernet Adapter”，其中“D-Link DFE-530TX”为网卡类型，不同的网卡会显示不同的标识。
选择“Legend/D-Link DFE-530TX PCI Fast Ethernet A dapter”，点击“属性”按钮，出现“Legend/D-Link DFE-530TX PCI Fast Ethernet Adapter属性”对话框。在其中的“设备状态”选项组中，如果显示“此设备当前工作正常”，就表示已经正确安装了网卡的驱动程序。
然后在“Legend/D-Link DFE-530TX PCI Fast Ethernet Adapter属性”对话框中选择“资源”选项卡，其中的“冲突的设备列表”选项组中若显示“没有冲突”就可以确定该网卡所使用的系统资源与其他设备没有冲突。
