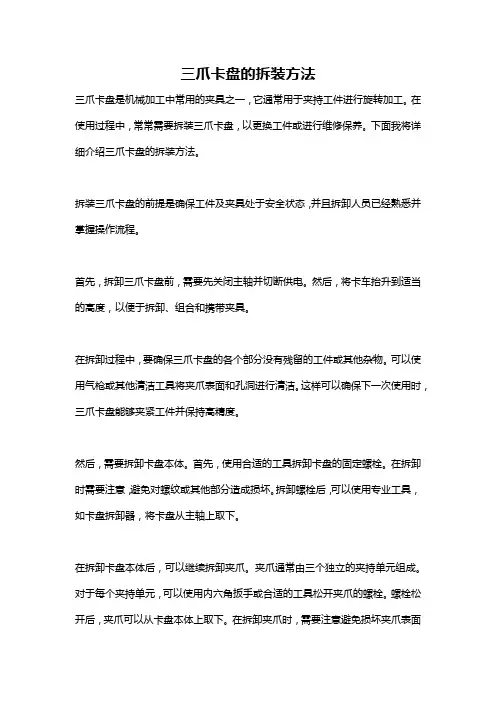

三爪自定心卡盘的拆装
一、拆装要点:
1.卸卡盘时,在操作者对面的卡爪与导轨面之间放置一定高度的硬木块或软金属,然后将卡爪转至近水平位置,慢速倒车冲撞。当卡盘松动后,必须立即停车,然后用双手把卡盘旋下。
2.拆卸卡盘部件时要分类摆放。
3.拆卸完部件后要清洗并擦拭干净。
4.安装时要分清卡爪的顺序,
5.要检查各部件的牢固性,并检查卡盘保险装置是否安装到位。
二、拆装过程
1.导轨上垫一木板,主轴穿一木棍。
2.将卡盘锁紧螺栓松开取下卡盘
3.将防尘盖板上的螺栓取下,取下盖板。
4.取下小伞齿轮紧固螺钉
5.将小伞齿轮取出,并取出平面螺纹盘
安装过程和拆卸过程相反,按照顺序进行安装即可,注意各部件间隙。
三、卡爪的安装
1.分清卡盘爪的编号顺序。
2.将卡盘扳手的方榫插入卡盘外壳圆柱面上的方孔中,按顺时针方向旋转,以驱动大锥齿轮背面的平面螺纹,当平面螺纹的端扣转到将要接近壳体上的1 槽时,将1 号卡爪插入壳体槽内
3.继续顺时针转动卡盘扳手,用同样的方法,在卡盘壳体上的2、3 槽装入2、
3 号卡爪
四、注意事项
1.在主轴上安装卡盘时,应在主轴孔内插一铁棒,并垫好床面护板,防止砸
坏床面。
2.安装三个卡爪时,应按逆时针方向顺序进行,并防止平面螺纹转过头。
3.装卡盘时,不准开车,以防危险。
