红外对射探测器的安装施工工艺 一、要求 1)设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止 宠物、小动物等引起误报，探头的位置一般应距离地面50 M以 上。遮光时间应调整到较快的位置上，对非法入侵作出快速反应。 2)设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安 装和侧面安装两种均可。 3)顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25 M，以减 少在墙上活动的小鸟、小猫等引起误报。四光束探测器的防误报能 力比双光束强，双光束又比单光束强。 4)侧面安装则是将探头安装在栅栏，围墙靠近顶部的侧面，一般是作墙 壁式安装，安装于外侧的居多。这种方式能避开小鸟、小猫的活动 干扰。 5)安装方式的要求水平，无遮挡；接收，背阳光；叠加，防串扰；靠 墙，防反射。 6)特别提醒线路绝对不能明敷，必须穿管暗设，这是探测器工作安全 性的最起码的要求。 安装在围墙上的探测器，其射线距墙沿的最远水平距离不能大于 30 M，这一点在围墙以弧形拐弯的地方需特别注意。 配线接好后，请用万用表的电阻档测试探头的电源端①、②端 子，确定没有短路故障后方可接通电源进行调试。 二、工艺流程 三、主要机械和工具 冲击钻、￠8 钻头、十字改锥、小一字改锥、绝缘胶布、线坠、激光水
平仪及支架、激光笔、水平尺、三角尺。 四、准备工作/ 作业条件 1)安装在所推荐的最长探测距离内；一般实际探测使用距离≤厂方标称值 的70%。 2)确保发射器与接收器之间无障碍物，视野清晰。如果安装在室外，则应 确保树木花草等不会干扰到射束。 3)接收器应避免强光直射(如日出或日落) 。 4)不要将探测器安装在移动平面上，或可能出现强烈振动的平面上。 5)支杆安装时，则应使用防水外罩，也不要将探测器安装在可能会浸水 的地方，还应避免接触腐蚀性液体。 五、施工做法 1)墙面安装 ①、理想的安装高度= 探测器底部距离地面约0.9 米。 ②、选择合适的安装平面。安装平面应牢固。每个装置都应垂直安 装，不要倾斜。现在的主动红外线探测器能够支持水平180° 全方位转 角,仰俯20°以上转角。 ③、拧松外壳的安装螺钉，取下发射器的外壳。 ④、将纸制模板附在安装表面上，选择￠8 的冲击钻透按照螺丝 孔的位置打眼，塞入￠6 的膨胀塑料栓。 ⑤、初步拧上4 个安装螺钉，固定后挂板。不要拧紧这些螺钉， 应留有足够的空间，以便挂上发射器。 ⑥、在垫片处切一个X 口作为发射器的导线入口。 ⑦、将导线拉至探测器后面，并穿过导线入口。一定要使导线穿过 安装支架上的导线通道，以免挤压。 ⑧、拧紧安装螺钉时，应将镜片旋转到一边，以免损坏。将发射器
常用调试说明 报警主机的编程并不是很复杂。在编程之前，敬请用户必须先详细地阅读安装使用说明书，（再次敬请用户认真阅读使用说明书！可达到事半功倍的效果！）并清楚的知道你所需要的功能，根据所需列出编程表，这样方便于编程。 编程前请认真阅读说明书，正确的接好连线。（正确接好连线是编好程序的前提）。如果是第一次使用DS7400主机，在编程完成前，建议安装技术人员不要将探测器接入主机，只需要将线尾电阻和扩展模块接在主机上就可以，将主机调试好后，在将探测器接入防区，这样如果系统有故障，有利于工程技术人员判断是主机系统故障还是探测器故障。 1. 正常布防：密码（1234）+“布防”键。 2. 撤防和消警：密码（1234）+“撤防”键。 3. 强制布防：密码（1234）+“布防”键+“旁路”键 4. 防区旁路：密码（1234）+“旁路”键+XXX（防区号，且一定是三位数，如008） 5. 进入编程和退出编程：进入编程是9876#0（密码+#0），退出编程是按“*”四秒钟， 听到“嘀”一声表示已退出编程。 6. 如何填写数据：DS7400主机的编程地址一定是四位数，地址的数据一定是两位数。进 入编程后，键盘的灯都会闪动，LCD显示：Prog Mode 4.05 Adr=DS7400 Adr=后面的就是要写上去的四位数的地址。输入地址后，接着输入21# 则会交替显示该地址上的两位数据；或者按“#”则可以出现数据1；再按“#”则可出现数据2。（出厂值，可以通过编程改变的），然后自动跳到下一个地址。如果需要对某些地址编程，则需连续按两次“*”则可以回到Prog Mode 4.05 Adr= 7. 确定防区的功能：（地址是0001—0030），所谓防区功能就是该防区是延时防区、即 时防区、24小时防区等等。其中01代表延时防区；03代表即时防区；07代表24小时防区。（此项一般不用编写，用出厂值即可） 8. 确定一个防区的功能：（地址是0031—0278），0031代表第一防区，0032代表第二 防区，如此类推………如果想把第八防区设定为即时防区，即可以把地址0038中的数据改为03 ，再按“#”确认就可以了。（注意：此项一定要编写） 9. 防区特性的设置：（地址是0415—0538），0415代表第一、二防区，0416代表第三、 四防区，如此类推………。数据1代表前面一个防区，数据二代表后面的一个防区。 此类表示防区使用那种扩充模块。如果使用的防区是主机自带防区和DS-7457I的扩充防区则需把数据设定为0 ；如果使用的防区是DS-7432的扩充防区则需把数据设定为1。 10. 分区编程：DS7400可分8个分区，并可以自由设定每个分区包含那些防区。 11. DS7400把系统分区：（地址是3420），其中数据1表示使用多少个分区，输入0代 表1个分区；输入1代表2个分区……….输入7代表8个分区。出厂值是0；数据2表示有无公共分区，出厂值是0。（如果系统不分区，此项不用编程） 12. DS7400确定防区属于那些分区：（地址是0287—0410），0287代表第一、二防区， 0288代表第三、四防区，如此类推………。数据1代表前面一个防区，数据二代表后面的一个防区。数据1、2可以设定为0—7，代表着1分区到8分区。（如果系统不分区，此项不用编程） 13. DS7400键盘的分区管理：DS7400主机可以支持15个键盘，1个键盘可以管理1个 分区，但每个分区可以由1个或几个键盘来管理。地址（3131—3138）代表着键盘号，3131代表第一、二号键盘，3132代表第三、四号键盘，如此类推………。数据1、2表示键盘的功能。0表示不使用；1表示LCD键盘；2表示LED键盘；3表示LCD键盘并为主键盘。（如果系统不分区，此项不用编程）
8光束激光入侵探测器说明书 第一章技术特点说明 维安达斯系列激光入侵探测器采用650nm可见光或808nm不可见激光作为光源，按照单边发射，单边接收的方式工作；其中两光束以上激光探测器报警触发方式可以通过探测器自带的转换开关选择单光束阻断报警或相邻双光束同时阻断报警(全球首创，专利号：ZL201320115616.4)；配合维安达斯个自动光能量记忆技术（ALM）和AGC自动增益控制电路，使得维安达斯系列激光探测器可广泛应用于各种复杂环境，彻底杜绝由于小动物或者其他环境因素（风霜雨雪雾等）引起的误报。 激光作为一种能量高度集中的光源，早期应用于航空航天及军工设施中；维安达斯系列激光入侵探测器采用军工级的激光发射和接收器件作为探测器的主要部件，使产品在探测距离，抗干扰，稳定性各方面都优于传统的主动红外红外对射、红外光栅等探测器，因此一经面世即受到各界用户的广泛应用和肯定，目前已经成功应用于机场、地铁、国界线、大型项目重点设备保护现场、各种训练场、工厂周界、养殖场等，是现代安防领域重要的入侵探测器。 第二章技术参数 品牌：VOANDOS 维安达斯型号ABJ-XXX-8 产品名称激光入侵探测器激光波长650nm 或808nm 警戒距离100-500米警戒层数8层 报警源任一光束遮断报警或者两光束 同时遮断报警 报警信号有线常闭，报警断开 供电电源DC12V 5-10A 工作电流发射端：2700mA 接收端：250mA 响应时间40mS 报警输出时间：＞1.0秒 发射光轴调整X轴±30°Y轴±30°接收角度±30° 适应环境温度-10℃～60℃防护等级IP666 外形尺寸10cm×10cm×140cm 外壳材质304不锈钢 第三章产品外观结构 说明：1、带蓝色指示灯窗的是接收机，不带蓝色指示灯窗的是发射机，发射机背面每光束有X/Y轴两颗调整螺丝，接收机背面有单光束/双光束遮断报警选择螺丝。 2、需要进行发射机光束角度调整时，请先用螺丝刀拧开X/Y轴调整孔防水螺丝，然后用3mm一字
红外对射探测器安装常识 一、红外对射探测器的安装比起被动红外探测器而言，难度要大一点，但也只是略微复杂而已。但是只要您对接线方式、位置确定、调试应该有足够的了解，并参照说明书谨慎进行，相信不会有问题。 红外对射探测器主要由防护盖、安装座、防拆开关、红外透光片、电路板、界线座、调整开关、外壳等组成，并没有想象的复杂。我们在安装前，最好能按照设计图用铅笔或其他工具实现画好安装的位置（或把红外对射探测器放在安装地勾画出轮廓），再用水平仪或其他工具确定安装位置，保证安装的精度和美观。 红外对射探测器的安装方式 ①支柱式安装：比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。主要是探测器安装在方形支柱上没有转动、不易移动。除此以外，有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。在工种上的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的。 支柱的形状可以是"1"字形、"z"字形或者弯曲的，由建筑物的特点及防盗要求而定，关键点在于支柱的固定必须坚
固牢实，没有移位或摇晃，以利于安装和设防、减少误报。； ②墙壁式安装：现在防盗市场上处于技术前沿的主动红外线探测器制造商，能够提供水平180°全方位转角,仰俯20°以上转角的红外线探测器，如aleph主动红外线探测器ha、abt、abf系列产品，可以支持探头在建筑物外壁或围墙、栅栏上直接安装。 红外对射探测器安装的一般原则 设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50 m以上。遮光时间应调整到较快的位置上，对非法入侵作出快速反应。 设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。 顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25 m，以减少在墙上活动的小鸟、小猫等引起误报。四光束探测器的防误报能力比双光束强，双光束又比单光束强。 侧面安装则是将探头安装在栅栏，围墙靠近顶部的侧面，一般是作墙壁式安装，安装于外侧的居多。这种方式能避开小鸟、小猫的活动干扰。 每一种方式都又他们自己的优点或缺陷，工程商对每一种安装方式都又他们自己的偏爱。用户应根据自己建筑物的特点和防盗要求加以选用。
主动红外探测器技术手册 1、【基本信息】 1.1 器材名称：主动红外探测器（对射） 1.2 器材型号：SBT-30S/60S/100S 、SBM-50S/75S/100S/150S/ 、 SBQ-75S/100S/150S/200S/250S 1.3 器材种类：安防报警探测器类 1.4 器材品牌：SELCO 1.5 器材使用年限：3—4 年 2、【功能信息】 2.1 器材功能： 利用光束遮断方式的探测器当有人横跨过监控防护区时，遮断不可见的红 外线光束 而引发警报。常用于室外围墙报警，它总是成对使用：一个发射，一个接收。发射机发出 一束或多束人眼无法看到的红外光，形成警戒线，有物体通过，光线被遮挡，接收机信 号发生变化，放大处理后报警。 2.2 器材应用：室内外均适用，一般安装在周界围墙上、建筑物外围防窗户、 大门等。 2.3 器材优势：无 2.4 器材不足：遇到恶劣天气（大雾、大雨）比较容易误报警。 3、【参数信息】 3.1 光束数：二光束（警戒距离：30m 60m 100m ）、三光束（警戒距离：50m 75m 100m 150m ）、四光束（警戒距离：75m 100m 150m 200m 250m） 3.2 工作电压：10.5~28VDC
3.3 消耗电流MAX ：85mA 3.4 感应速度：50-700ms 可调 3.5 环境温度：-25 C ~+ 55 C 3.6 工作湿度：相对湿度三90% 3.7 防水性能：适合在室外安装 4、【使用信息】 4.1 器材检验： 功能检验的内容包括： 4.1.1 在工作环境正常下，给探测器上电，设备是否能工作 4.1.2 调节灵敏度，遮挡红外光速，探测器反应速度 4.2 器材安装条件： 4.2.1 主材准备 探测器接收端 1 只 探测器发射端 1 只 探测器底版 2 只 固定支架 2 只 4.2.2 安装工具 16A 的小型电源配电箱（漏电保护器、两眼三眼插座） 1 套2 .5 平方毫米线径的电源拖线盘（规格10 /20/30 米） 1 套 电锤（配6/10mm 钻头） 1 把 为5mm 十字螺丝刀 1 把为3mm 一字螺丝刀 1 把斜口钳 1 把剥线钳 1 把
线型光束感烟火灾探测器JTY_HF_C33（普通、防爆型） 产 品 安 装 使 用 说 明 书 版本:2.0 北京盛世长远科技有限公司 2005年12月
订货说明 1 产品自签订购销合同后，供货周期为一个月。 2 本产品所报价格，不包括运费、运输保险，外地购货的用户可代办托运， 费用由需方负担。运输方式：中铁快运、铁路快件、航空运输等。 3产品分为三种信号输出型：1 x电流型、2 x开关量型、3 x电压型，用户在选用我公司产品时，应考虑配接厂家输入模块的报警及故障参数，以选用相应的输出型探测器。 4本产品保修期为二年。 5定购我公司产品的用户，当产品出现故障、损坏时，公司采取提前发货更换维修的方法。并根据用户要求代办托运到指定地点。 6如需更多的资料、价格及供货方面的信息请与我公司联系。
目录 一、概述 (4) 二、特点 (4) 三、工作原理与结构特征 (4) 四、技术参数 (7) 五、安装、布线与调试 (8) 1. 安装探测器的环境条件 (8) 2. 安装与布线 (9) 3. 安装高度及位置说明 (10) 4. 安装与调试 (11) 六、使用及操作 (12) 探测器基本功能的状态指示 (12) 探测器灰尘自动补偿功能 (13) 七、一般性故障的查询表 (13) 八、维护 (13) 九、备附件 (14)
一、概述 JTY-HF-C33型线型光束感烟火灾探测器(以下简称探测器)，内置单片计算机，具备全面的分析判断能力，通过在探测器内部固化的运算程序，可自动完成对外界环境变化的补偿及火警﹑故障的判断，并通过指示声、光和信号输出线给出状态指示。 该探测器设有调试指示功能，调试方法简单、方便。特别适用于无遮挡空间的高层建筑群，如各类商场、厅堂馆所、古建筑物、大型车间、仓库、隧道、及各种建筑的夹层、闷顶等，凡是在火灾形成前有烟雾出现的场所均可使用本产品。 二、特点 ? 接收器设有红、黄指示灯及音响指示，工程调试简便可靠； ? 具有光照自动监测补偿功能，有强的抗日光干扰能力； ? 具有故障自诊断功能； ? 根据现场调试情况自动修正灵敏度，保证探测器的一致性； ? ⑨?◆? ?⑨?? ???? ???? ? ???↖ ②??????????? ? ??? ? ?? ? ???? 三、工作原理与结构特征 C33型探测器由发射器和接收器组成，采用不受烟色影响的红外线减光方式工作。发射器与接收器相对安装，发射器发射出一束定强度的红外光束，接收器对发射器发出的红外光束进行采集放大，并通过内置单片机对采集的信号进行分析判断。 探测器处于正常监视状态时，红外光强度稳定在一定范围内，当烟雾进入探测区内时，由于光束被遮挡使收到的红外光的强度降低。当烟雾达到一定浓度使红外光的强度低于设定的阈值时，探测器报火警，启动蜂鸣器、点亮红色指示灯。
产 品 概 述产 品 参 数 1、产品型号：A705-IR2。 工作电压：18～30Vdc 2、用途和适用范围：适用防爆场所的火焰探测器。 监视电流：≤25mA 3、符合标准： 报警电流：≤35mA GB15631-2008《特种火灾探测器》的规定。 探测视角：≤110° GB3836.2-2000《爆炸性气体环境用电气设备第2 探测距离：≤50m 部分：隔爆型“d”》的规定。 输出触点：2A@30Vdc 工作温度：-10°C～55°C 储存温度：-20°C～60°C 工作湿度：0～95％RH 注 意 事 项 防 爆：EXdⅡCT6 防 水：IP66 1、必须由专业人员进行安装、检查与维护，操作前须 产品尺寸：141.5mm x 105mm x 91mm 仔细阅读本说明书。 安装尺寸：65mm 2、不得带电进行安装、检查与维护，在通电状态下不 得松开后盖和进线孔处锁紧螺母。 3、电缆引入进线孔，进线孔内配置有直径10mm的隔爆 监 视 范 围 橡胶圈，务必使用与隔爆橡胶圈内径相匹配的防爆 电缆线作为连接线，否则将降低探测器防爆性能。 4、探测器做整体接地，可根据现场情况选用内部接地 或外部接地 （外部接地见安装指南图一“4”，内 部接地见安装指南图三“13”）。 5、接线前检查外部连线是否存在开路、短路或接地 故障。 6、探测器需安装牢靠，使用时不可产生机械振动。 7、探测器安装时应注意保护探测器窗口（见安装指南 图一“6”），保持探测器窗口清洁且无损坏。 8、选择恰当的安装角度与安装高度避免遮挡造成探测 盲区。 9、应对产品进行定期（约一个月）进行检查、清洁窗 口、报警测试。装 箱 清 单 1、A705系列双红外火焰探测器； 2、A705系列双红外火焰探测器说明书； 3、合格证； 进 线 操 作 指 南产 品 图 A705-IR2 上海安誉智能科技有限公司 所有连线的末端剥去大约6mm的绝缘护套，连接到A705 系列双红外火焰探测器的接线端子上。

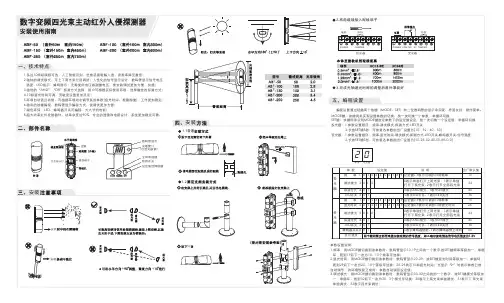

主动红外探测器的安装指南 一、探测器的安装方法 （一）支柱式安装 比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。主要是探测器安装在方形支柱上没有转动、不易移动。除此以外，有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。在工种上的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的。 支柱的形状可以是"1"字形、"Z"字形或者弯曲的，由建筑物的特点及防盗要求而定，关键点在于支柱的固定必须坚固牢实，没有移位或摇晃，以利于安装和设防、减少误报。 （二）墙壁式安装 现在防盗市场上处于技术前沿的主动红外线探测器制造商，能够提供水平180°全方位转角,仰俯20°以上转角的红外线探测器，如ALEPH主动红外线探测器HA、ABT、ABF 系列产品，可以支持探头在建筑物外壁或围墙、栅栏上直接安装。 （三）探测器安装的一般原则 设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50 M以上。遮光时间应调整到较快的位置上，对非法入侵作出快速反应。 设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。 顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25 M，以减少在墙上活动的小鸟、小猫等引起误报。四光束探测器的防误报能力比双光束强，双光束又比单光束强。 侧面安装则是将探头安装在栅栏，围墙靠近顶部的侧面，一般是作墙壁式安装，安装于外侧的居多。这种方式能避开小鸟、小猫的活动干扰。 每一种方式都又他们自己的优点或缺陷，工程商对每一种安装方式都又他们自己的偏爱。用户应根据自己建筑物的特点和防盗要求加以选用。 （四）特别提醒 1．线路绝对不能明敷，必须穿管暗设，这是探测器工作安全性的最起码的要求。 2．安装在围墙上的探测器，其射线距墙沿的最远水平距离不能大于30 M，这一点在围墙以弧形拐弯的地方需特别注意。
探测器结构示意图（图1 ） 西安博康电子有限公司 Ver1.0 JTGB-HW-BK51Ex 点型红外火焰探测器 安装、维护及使用说明书 安装探测器之前，请仔细阅读本说明书，以便正确地使用和维护探测器。 注 意： 此探测器的使用者应保留本说明书。 性能特点概述: 1. 本产品为我公司最新开发的隔爆型红外火焰探测器,该产品技术达到国际先进水平,可替代国 外同类产品. 探测器保护区域示意图(图2) * 保护区域：如图所示的3D 锥形视野。 * 只有1/4 2. 该探测器使用最新型红外传感器,通过通道对传感器信号进行实时监控,可分别对碳氢化合物燃烧火焰中红外区的峰值波长进行跟综检测. 3. 该探测器内置CPU,可通过软件算法对火焰中波长信号的强弱和比率进行仿真,能够识别背景 光线、环境干扰和燃烧火焰,是真正的日光盲型火焰探测器. 4. 该探测器响应速度快,适用于产生爆炸性可燃气体、蒸汽与空气形成的爆炸混合物的场所. 5. 探测器采用四线制连接方式(两根电源线,两根信号线)。 测器安装方式图 正确安装方式 错误安装方式 监视目标 监视目标 技术条件 防爆标志: Exd ⅡCT6 防护等级: IP65 环境温度: -40℃～80℃ 相对湿度: ≤95﹪RH （40 + 2℃） 工作电压: 15～32VDC 静态电流: ≤25mA （24VDC ） 报警电流: ≤40mA （24VDC ） 火灾灵敏度: Ⅰ级（正庚烷火）（注1） 探视角: ≤90° 旋转角: 360° 仰视角: 80° 重量: 1.2kg 执行标准: GB12791-91, GB15631-1995,GB3836.1-2000，GB3836.2-2000， GB12476.1-2000 注1:Ⅰ级: 探测器距离面积为1100C ㎡(33㎝×33㎝),高为5㎝的正庚烷火燃烧中心25m 时，能在5s 内 发出火警。 安装 安装原则： * 探测器安装布线时，应使所监视的区域处于视场角的有效范围内。 * 探测器的安装应尽可能避免障碍物的阻挡，对于外形横、纵尺寸不超过0.5米的障碍物，探测器距障碍物的距离不小于2.5米；对于外形尺寸超过0.5米且无法避免时，应适当增加探测器的数量。 注意：该探测器适用于室内安装，存在有或隐或现的IR 源的情况下容易引起误报。 4 1 BOKANG ? ELECTRON 25m
消防红外对射探测器检测规范 红外对射探测器安装的一般原则 1.设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50 M以上。 2.遮光时间应调整到较快的位置上，对非法入侵作出快速反应。 3.设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。 4.顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25 M，以减少在墙上活动的小鸟、小猫等引起误报。四光束探测器的防误报能力比双光束强，双光束又比单光束强。 5.侧面安装则是将探头安装在栅栏，围墙靠近顶部的侧面，一般是作墙壁式安装，安装于外侧的居多。这种方式能避开小鸟、小猫的活动干扰。 红外对射探测器安装的一般要求 1．线路绝对不能明敷，必须穿管暗设，这是探测器工作安全性的最起码的要求。 2．安装在围墙上的探测器，其射线距墙沿的最远水平距离不能大于30 M，这一点在围墙以弧形拐弯的地方需特别注意。 3．配线接好后，请用万用表的电阻档测试探头的电源端①、②端子，确定没有短路故障后方可接通电源进行调试。 红外对射探测器的调试 （一）投光器光轴调整 1.打开探头的外罩，把眼睛对准瞄准器，观察瞄准器内影响的情况，探头的光学镜片可以直接用手在180°范围内左右调整，用螺丝刀调节镜片下方的上下调整螺丝，镜片系统有上下12°的调整范围，反复调整使瞄准器中对方探测器的影响落入中央位置。
2.在调整过程中注意不要遮住了光轴，以免影响调整工作。 3.投光器光轴的调整对防区的感度性能影响很大，请一定要按照正确步骤仔细反复调整。 （二）受光器光轴调整 第一步：按照投光器光轴调整一样的方法对受光器的光轴进行初步调整。此时受光器上红色警戒指示灯熄灭，绿色指示灯长亮，而且无闪烁现象，表示套头光轴重合正常，投光器、受光器功能正常。 第二步：受光器上有两个小孔，上面分别标有+和－，用于测试受光器所感受的红外线强度，其值用电压来表示，称为感光电压。将万用表的测试表笔（红+、黑－）插入测量受光器的感光电压。反复调整镜片系统使感光电压值达到最大值。这样探头的工作状态达到了最佳状态。 注意事项：四光束探测器有两组光学系统，需要分别遮住受光器的上、下镜片，调整至上、下感光电压值一致为止。较古老的四光束探测器两组光学系统是分开调节，由于涉及到发射器和接受器两个探头共四个光学系统的相对应关系，调节起来相当困难，需要特别仔细调节，处理不当就会出现误报或者防护死区。ABF 四光束探测器已把两个部分整合为一体调节，工程施工容易多了。 （三）遮光时间调整 在受光器上设有遮光时间调节钮，一般探头的遮光时间在50m/s ~ 500m/s间可调，探头在出厂时，工厂里将探头的遮光时间调节到一个标准位置上，在通常情况下，这个位置是一种比较适中的状态，都考虑了环境情况和探头自身的特点，所以没有特殊的原因，也无须调节遮光时间。如果因设防的原因需要调节遮光时间，以适应环境的变化。一般而言，遮光时间短，探头敏感性就快，但对于像飘落的树叶、飞过的小鸟等的敏感度也强，误报警的可能性增多。遮光时间长，探头的敏感性降低，漏报的可能性增多。工程师应根据设防的实际需要调整遮光的时间。 红外对射探测器与防盗主机的链接 1.探头设定后，将防拆开关接入防区输入回路中，联线完毕，盖上探头的外壳， 拧紧紧固螺丝。要求在防盗主机上该防区警示灯无闪烁、不点亮，防区无报
红外对射报警器工作原理 红外栅栏报警器 一、红外栅栏报警器工作原理 红外栅栏（也叫“红外栏杆”）是主动红外对射的一种，采用多束红外光对射，发射器向接收器以“低频发射、时分检测”方式发出红外光，一旦有人员或物体挡住了发射器发出的任何相邻两束以上光线超过30ms 时，接收器立即输出报警信号，当有小动物或小物体挡住其中一束光线时，报警器不会输出报警信号。 二、红外栅栏报警器的优点 低频红外发射对家用电器（遥控系统）绝无干扰； 智能光强检测降低功耗、减少误报； 多种安装方式表面和嵌入安装皆可，无须精确对齐； 交叉红外对射完全避免阳光直射干扰（独有技术）； 外观高贵典雅追求与现代家庭装修完美结合。
三、红外栅栏报警器的应用 红外栅栏是取代“铁堡笼”和传统技术防范所采用的门窗磁控开关、幕帘探测器等产品的新型家庭防盗看护窗户和阳台的前端产品，与各类防盗报警控制器构成功能强大的防盗报警系统。根据其工作原理，还可以扩展多种用途，如室内停车场出入口车辆探测。 红外栅栏报警器广泛应用在城市安防、小区、工厂、公司、学校、家庭、别墅、仓库、资源、石油、化工、燃气输配等众多领域。 『红外栅栏报警器-产品特点』 ▼性能优采用CPU 微处理数码智能控制技术，技术领先，性能卓越▼高灵敏灵敏度高，室内室外全天候工作 ▼抗干扰进口滤光片配合增益自动调节 ▼防破坏优质铝合金外壳，防拆、防剪、防移动功能设计 ▼误报低双束识别原理有效防止小动物、飞鸟引起的误报
▼品种全有线/无线兼容，多光束，多高度 ▼外观靓银白色外壳，流线形设计，造型别致，简洁美观 ▼易安装360度无级旋转，实现精确快速对焦 ▼规格2光束～12光束 主动红外技术一般使用在周界红外对射系统中，有多种距离规格的。被动红外探测器，又可分双鉴、三鉴等等！多使用在室内报警系统中。 红外对射系统是由发射和接收设备构成，发射端主动发射红外波，在接收端接收！被动红外是被动感应人体所发出的红外波！也就是说能发射红外信号的称为主 动红外，本身不发射红外信号而是探测人体或物体的红外波成为被动红外。电子脉冲围栏系统主要由集脉冲发射，报警与一体的控制器、电子围栏二大部分组成。通常，电子围栏在室外，沿着原有围墙（例如砖墙、水泥墙或铁栅栏）安装，近端连接探测器。在外观上是有形的，类似于电网。红外对射是利用红外线经LED 红外光发射二极体, 再经光学镜面做聚焦处理使光线传至很远距离, 由受光器接受。当光线被遮断时就会发出警报。
第一章主动红外对射探测器(探头) 第一节双光束主动红外探测器 一、产品型号规格 1、命名规则SAB－xx 室外警戒距离 新安宝产品双光束对射系列 2、双光束型号规格SAB－20 / 30 / 40 / 60 / 80 / 100 室外警戒距离20米/30米/40米/ 60米/80米/100米 二、组成及基本工作原理 1、双光束主动红外探测器由投光器(T)与受光器(R)两部分组 成。 2、由投光器发射出两束红外光,受光器在另一端接收由投光器 发出的红外光辐射能量,并经过光电转变为电信号,此电信号经 过适当处理后再送往报警控制器电路,如图所示: 3、因为红外光为不可见光,所以在投光器与受光器之间构成了 一道人眼瞧不同的封锁线,当有人穿越或阻挡红外光时,受光器 输出的电信号会发生变化,从而启动报警控制器发出报警号。 三、各组成部件名称(如图2) 五、外形尺寸(如图3) 六、探测示意图(如图4) 七、产品特点: ※自动增益电路(AGC)设计,适应雨、雾、雪等恶劣天气;
※采用日本技术菲涅尔螺纹透镜,多重聚焦,抗杂光能力强; ※使用进口大功率发射管(金属包装管),光束射程远; ※外壳采用PC塑料,韧性好,不变形,抗紫外线穿透能力强; ※防雷电路设计。 ※受光指示、OK指示、瞄准镜、对准电压测试 八、主要技术参数: 九、接线方法: 十、安装与调试: 1、安装方式有墙壁安装方式与固定支架安装方式(见说明书); 2、按九所示接线连接; 3、调试: ⑴取下瞄准镜,进行远距离观察; ⑵调整上下调整螺钉及水平调整支架,使对面的探测器影像落入瞄准镜中间部位,此时受光器GOOD指示灯应点亮; ⑶将万用表笔插入测试孔,再重复⑵的划线部分操作,使测试电压为4V左右为探测器正常工作状态,如调试使测试电压为4、3～4、5时,受光器GOOD指示灯最亮,探测器则处于最佳工作状态。 十一、注意事项: 1、投光器与受光器之间不应遮挡物; 2、安装支架(与基础)要稳固; 3、受光器不能正对太阳;
红外对射式感烟探测器存在的问题 针对传统点式设备对高大空间的保护无法符合国家相关法规规定的情况，很多厂家开始考虑研发红外对射探测系统。红外对射系统的运行原理是：当其所属发射器与接受器之间的红外线被烟雾遮挡时，接受器所接收到的光强度会发生衰减，报警器以此判断烟雾的存在，并发出报警信号。它是在没有更先进的适用于高大空间火灾探测报警产品的上个世纪90年代推出的。红外对射烟雾报警设备虽然在一定程度上解决了探测设备的合法安装高度问题，常应用于大空间高举架场所，但在实际应用中，同样存在许多无法克服的弊端。 1. 发现火情晚，与点式探测器相比没有改善。红外对射探测系统在实际使用中，为了保证其探测功能的实现，要求在红外发射端与接收端之间无遮挡。这就要求仓库内的货架、货物、作业机械（如行车）均不得安装或移动至发射端与接收端之间，否则将引起误报。因此，系统在安装过程中，为了避免这些可以诱发误报的因素，设备大都安装在车间、仓库等高大空间的天花板上。这将面临与传统点是报警设备相同的问题---烟雾到达路程长、过程中易稀释飘散等造成报警时间晚，探测容易受到各种因素的影响。红外对射式探测器还因为屋顶太阳照射后的热空气屏障效应（详见《火灾自动报警系统设计规范》[5]GB50116-98的8.1.11条文说明），很难把握合适安装高度，探测效果进一步受到影响。火灾时，该热空气屏障在烟和气流通向探测器的道路上形成障碍，
特别是带有金属屋顶的仓库，使烟在热屏障下边开始分层。在冬天，降温作用也妨碍烟的扩散。因此，烟雾分层现象可能造成的探测盲区问题同点式探测器一样没有有效解决。 2. 报警灵敏度低。不具备在火灾阴燃不可见烟或只有少许烟阶段及早发现火情的能力。红外对射探测系统的报警灵敏度一般为3-5%减光率（详见常用的西门子、松下、盛赛尔对射探测器产品技术资料），个别激光红外对射探测系统灵敏度可达2%减光率（如通用电气GS9108），与点式感烟3-5%减光率灵敏度相比差不多，这又进一步加剧因为大空间安装高度高造成的反应慢，发现火情更晚。这对保护普遍是高价值仓储、生产场所的企业来说无疑是非常致命的缺点。在工程应用实际中，通常只能用专门的减光片来测试红外对射探测系统的报警，而很少用模拟火灾烟雾测试，就是因为难达到报警所需要的烟雾浓度，或者说要人工安全释放足够的烟雾来达到所需的报警浓度很不安全。因为在已经使用中的高价值易燃物比较多的大空间环境，模拟大量火灾烟雾产生的试验风险很大。因此，从某种意义上说，红外对射探测系统是牺牲探测灵敏度换来大空间高安装高度应用，是用时间换空间（报警延迟换高大空间应用），是当时技术条件下的无奈之举。 3. 易产生误报和故障。红外对射系统所采用的探测方式，很容易被意外移动至其发射和接收端之间的物体引发误报。这在生产车间、仓储的应用场所极易发生：比如装载货物的叉车、闯入烟库的飞鸟、作业造成的灰尘、阳光照射的干扰等。而红外对射系
筑龙网 w w w . z h u l o n g . c o m 小区监控及红外报警系统设计方案 上海豪视技术有限公司 2006年 4月 目录 一:概述 (2) 二:设计依据 (2) 三:设计原则 (2) 3.1先进性 (2) 3.2扩展性 (2) 3.3安全性和可靠性 ....................................................................... 3 四:系统功能及技术要求 . (3) 4.1 周界报警系统: (3) 4.2 闭路电视监控系统: (3) 4.3 可视对讲系统:....................................................................... 3 4.4 通道管理系统:.. (3) 4.5 家庭防盗报警系统: (3)
4.6 离线式电子巡更系统:................................................................. 4 五:系统设计方案及特点 ................................................................... 4 5.1 闭路电视监控系 统 (4) 5.2 周界报警系统 (5) 5.3 可视访客对讲系统 ..................................................................... 6 5.4 通道管理系统 . (6) 5.5 家庭防盗报警系统 (7) 5.6 电子巡更系统 (7) 六方案平面图 (7) 七结语 .................................................................................. 8 筑龙网 w w w . z h u l o n g . c o m 一:概述 小区的安全对住户来说是尤为重要的一个部分,同时闭路电视监控系统(CCTV 是智能化小区安全防范系统中不可缺少的一个子系统。 XX 小区小区作为将来的高档住宅小区,如何利用有效的技术和设备, 并通过良好的管理,将小区的安全隐患避免掉。因此我们设计将周边围墙的红外线防越界报警系统和闭路电视监控结合起来,在保安系统的监控中心设数台甚至数十台闭路电视监视器,通过 CCTV 在监控中心可以随时观察到小区人口、主要通道、客梯轿厢以及重要保安部位的动态情况, ,从而保证了小区各主要场所的绝对安全,使 XX 小区小区成为一个真正意义上的安全舒适的高档住宅小区。 二:设计依据 1 《入侵探测器通用技术条件》 GB10408.1-89;
JTGB-UH-YC103 防爆三波段红外火焰探测器 安装使用说明书 （Ver. 20100109） 北京世纪运诚科技有限公司 https://www.doczj.com/doc/086672664.html,/
防爆三波段红外火焰探测器 1、产品概述 防爆多波段红外火焰探测器（以下简称探测器）属于智能型火灾探测设备，它运用了先进的多红外传感技术（MIR），使用三只具有窄带滤波的不同波长的红外传感器，其中一只传感器工作在反映火焰信息的中心波长，另外两只传感器监视环境中的其他红外辐射，结合火焰的闪烁特征，通过高性能的微处理器和先进的数学算法模型进行运算分析，使得只有符合火焰特征的辐射频谱才会被确认为火警，而其他的干扰因素形成的假火警信号则会被排除。本探测器能够对日光、闪电、电焊、人工光源、环境（人等）、热辐射、电磁干扰、机械振动等干扰有很好的抑制，从而实现了对火焰信号的快速响应和准确识别。本探测器采用非接触式探测，灵敏度现场可调，提供无源接点、标准电流输出和总线接口与火灾报警系统相连接。 本探测器适用于无烟液体和气体火灾、产生烟的明火以及产生爆燃的场所。例如：航天工业、飞机库、飞机修理场、化学工业、公路隧道、弹药和爆炸品仓库、油漆工厂、石油化工企业、制药企业、发电站、印刷企业、易燃材料仓库等可燃物含碳物质的其他场合。 本探测器根据GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，制成隔爆型结构，其防爆标志：ExdⅡCT6。适用于工厂具有ⅡA、ⅡB、ⅡC级，引燃温度组别为T1～T6组的1区、2区可燃性气体或蒸气与空气形成的爆炸性混合物的场所。
红外对射探测器安装方法、调试及维护 前言： 红外对射探测器的安装比起被动红外探测器而言，难度要大一点，但也只是略微复杂而已，只要对接线方式、位置确定、调试应该有足够的了解，并参照说明书谨慎进行，相信不会有什么问题。 正文： 红外防盗对射/栅栏主要由防护盖、安装座、防拆开关、红外透光片、电路板、界线座、调整开关、外壳等组成。我们在安装前，最好能按照设计图用铅笔或其他工具实现画好安装的位置（或把红外防盗对射/栅栏放在市地勾画出轮廓），再用水平仪或其他工具确定安装位置，保证安装的精度和美观。 一、红外对射探测器的安装方式 ①支柱式安装：比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。主要是探测器安装在方形支柱上没有转动、不易移动。除此以外，有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。在工种上的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的。支柱的形状可以是"1"字形、"Z"字形或者弯曲的，由建筑物的特点及防盗要求而定，关键点在于支柱的固定必须坚固牢实，没有移位或摇晃，以利于安装和设防、减少误报。； ②墙壁式安装：现在防盗市场上处于技术前沿的主动红外线探测器制造商，能够提供水平180°全方位转角,仰俯20°以上转角的红外线探测器，如ALEPH 主动红外线探测器HA、ABT、ABF 系列产品，可以支持探头在建筑物外壁或围墙、栅栏上直接安装。 二、红外对射探测器安装的一般原则 设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50 M 以上。遮光时间应调整到较快的位置上，对非法入侵作出快速反应。设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25 M，以减少在墙上活动的小鸟、小猫等引起误报。四光束探测器的防误报能力比双光束强，双光束又比单光束强。

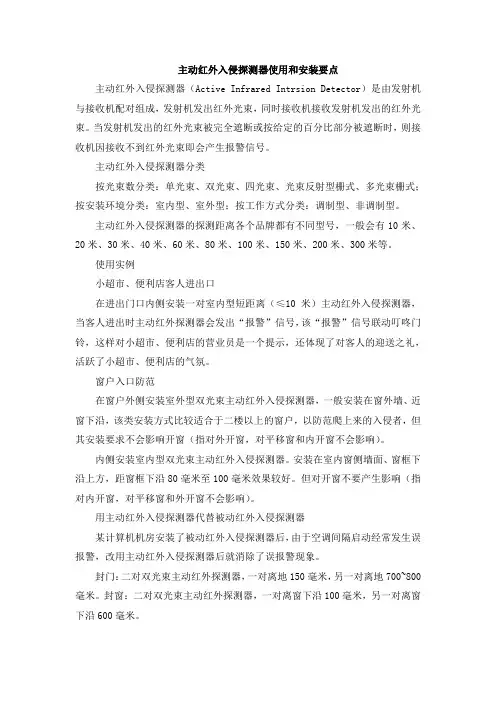

红外对射探测器使用、安装要点 主动红外入侵探测器（Active Infrared Intrsion Detector）是由发射机与接收机配对组成，发射机发出红外光束，同时接收机接 收发射机发出的红外光束。当发射机发出的红外光束被完全遮断或按 给定的百分比部分被遮断时，则接收机因接收不到红外光束即会产生 报警信号。 主动红外入侵探测器分类 按光束数分类：单光束、双光束、四光束、光束反射型栅式、多光 束栅式；按安装环境分类：室内型、室外型；按工作方式分类：调制 型、非调制型。 主动红外入侵探测器的探测距离各个品牌都有不同型号，一般会有10米、
20米、30米、40米、60米、80米、100米、150米、200米、300米等。 使用实例 小超市、便利店客人进出口 在进出门口内侧安装一对室内型短距离（≤10米）主动红外入侵探 测器，当客人进出时主动红外探测器会发出“报警”信号，该“报警” 信号联动叮咚门铃，这样对小超市、便利店的营业员是一个提示，还 体现了对客人的迎送之礼，活跃了小超市、便利店的气氛。 窗户入口防范 在窗户外侧安装室外型双光束主动红外入侵探测器，一般安装在窗 外墙、近窗下沿，该类安装方式比较适合于二楼以上的窗户，以防范 爬上来的入侵者，但其安装要求不会影响开窗（指对外开窗，对平移
窗和内开窗不会影响。 内侧安装室内型双光束主动红外入侵探测器。安装在室内窗侧墙面、 窗框下沿上方，距窗框下沿80毫米至100毫米效果较好。但对开窗不要 产生影响（指对内开窗，对平移窗和外开窗不会影响）。用主动红外 入侵探测器代替被动红外入侵探测器 某计算机机房安装了被动红外入侵探测器后，由于空调间隔启动经 常发生误报警，改用主动红外入侵探测器后就消除了误报警现象。 封门：二对双光束主动红外探测器，一对离地150毫米，另一对离 地700~800毫米。 封窗：二对双光束主动红外探测器，一对离窗下沿100毫米，另一对 离窗下沿600毫米。
