轻型结构临建房屋
安
全
施
工
方
案
编制单位：
彩钢活动房安全施工方案一、用料明细表：
二、安装：
1、安装前准备工作
1.1机具和材料准备
1.1.1主要机具：手电钻、冲击钻、电锤、拉铆枪、钻头、锤头。
1.1.2放样工具：线坠、墨斗、水平尺、水管、钢卷尺、线绳。
1.1.3安装工具：螺丝刀、铁锤、壁纸刀、活搬手、钳子。
1.1.4安装小料：自攻钉、膨胀螺栓、水泥钉、螺栓、拉铆钉、电焊条、螺丝。
1.1.5辅助工具：密封胶、胶枪。
1.1.6配合工具：人字梯、马凳。
1.2材料运输
1.2.1勘察道路情况，选择最佳运输路线。
1.2.2材料运输应按照安装顺序成套进行，先安先运，后安后运。
1.2.3不同构件应选择不同的运输方法。如：窗、门、人字架应立放，相互间用非金属材料隔开，五金件要相互错开。
1.2.4构件要轻拿轻放，不得撬、甩、摔依次提取码放。
1.2.5装车仔细、绑扎合理牢靠，保持清洁，防止车辆颠振损坏构件。
1.2.6构件在运输、保管和施工中，应采取防止损坏，变形，丢失的措施。
1.3看护、清点、修理
1.3.1材料进场后应设专人看护，严防丢失。
1.3.2安装前，应按照板房构件明细表对构件仔细清点，对缺少的构件及时上报名称、规格、数量；对变形、掉漆的构件应及时修理；对物件表面的油污、泥砂、灰尘等杂物清理。
1.4基础验收
根据我公司提供的板房基础条件，对板房基础进行验收。主要内容：混凝土强度，基础标高，上表面平整度，基础宽度，几何尺寸。
2、标准板房安装
2.1放线
按照图纸尺寸，利用墨斗在板房基础上弹出板房安装位置线，用勾股弦法规方。用水平管在基础四周给出相对标高点，标点数量每根地梁上不少于2个点。
2.2地梁安装
将地梁抬放至板房基础上，根据板房安装位置线找正地梁，地梁与轴线位置允许偏差3毫米。
根据基础四周给定的相对标高找正地梁标高。
调整地梁标高时，应以最高基础为基准，利用水平尺，变尺进行。
地梁标高允许偏差：
同一根地梁两端±5mm
两梁接头±5mm
跨间±10mm
地梁找正后，利用电锤打孔，安装膨胀螺栓，膨胀螺栓数量应符合设计要求（膨胀螺栓规格M10×100，节点见详图），栓孔深度应与
螺栓长度相符，螺栓安装后，应与基础面保持垂直。
2.3立柱安装
安装顺序：柱→圈梁→调节拉杆
将立柱抬至安装位置竖起，使柱下卡码卡于地梁上，角立柱用3个M12×30螺栓与地梁相连接，中间立柱，山墙立柱用2个M12×30螺栓连接到地梁上。
走道托架可随柱一起安装。即在地面将走道托架与柱连接，使之为一体，走道架上端用2个M12×30螺栓与立柱角钢固定，下端待走道板安装并调节好后，用2个M5×35自攻钉与立柱固定。立柱安装完，应立即安装圈梁和调节拉杆。柱与拉杆最好交替安装。
安装圈梁和调节拉杆的同时，校正立柱垂直度（沿墙板方向）。柱垂直度用磁力线坠测量，柱垂直度允许偏差为L/100，≤10mm。
2.4楼面一字梁系统安装
安装顺序：一字梁→水平支撑→楼面檩条
借助柱上二层调节拉杆基座设置单滑轮，将一字梁吊起至安装位置。一字梁每端用3个M12×30镀锌螺栓与柱连接。
将水平支撑在地面组对好，呈剪刀状。安装水平支撑。在安装水平支撑时。在安装水平支撑时，校正立柱垂直度，方向同上。
柱垂直度校正完毕后，将一字梁、水平支撑、调节拉杆上的安装螺栓全部紧固。
安装楼面檩条。楼面檩条均采用M12×30镀锌螺栓分别与立柱、檩托连接，每条一字梁上檩条中部必须安装一个M12×30镀锌螺栓。遇檩条接头处必须安装两个M12×30镀锌螺栓。
2.5外墙板安装
按照配板图安装外墙板，安装前，用抹布将墙板擦洗干净。
外墙板应与塑钢窗框配合安装。装配时，应两人在上往下送。一人在下接。
外墙板接缝，应顺水流方向拼接。
地梁与墙板间应加装防水槽，并且防水槽两端用玻璃胶封死，以防漏水。
2.6窗安装
安装顺序：窗框安装→窗扇安装→窗锁钩→打胶
在窗洞口上画出垂直中心线和水平中心线，安装时保证窗框中心线与窗洞口上所画中心线重合。
将窗框放于立柱侧槽内，用钢卷尺测量窗框内角对角线长度，使
两对角线长度相等，窗框四周与立柱及墙板接合严密。
调整窗框使其横平竖直，高低一致，平面一致，窗框与柱接缝均匀。
在墙板与窗框接缝处，立柱与窗框接缝处打胶。
安装窗扇
安装窗锁钩。根据窗扇上锁钩位置，安装窗柜上锁钩，应确保两锁钩位置一致，安装牢固，开关灵活。
2.7门安装
安装顺序：门边框、门把手→门头板→门扇（合页）→锁具插销→打胶
门边框用6个自攻钉固定在立柱上，门把手用2个M5×35自攻钉通过角钢固定在立柱上。
门头板嵌在门边框与门把头中间，四周用玻璃胶封死。
根据门扇上合页位置安装框上合页，应确保框、扇合页位置一致，上下合页在同一轴线上，框、扇合页不得用反。
根据门扇上门锁位置，安装锁扣板，确保门窗上的锁主体舌头与门框上的锁扣板位置吻合，锁舌自由进出。
门扇安装前，检查门扇有无破损，翘曲变形，扇框搭接间隙是否合适，有问题时应调整或更换。
2.8雨棚系统安装
2.8.1施工顺序：雨棚板、架组装→雨棚安装→雨棚支撑→雨棚立柱→打胶
安装方法
2.8. 2.1雨棚托架圈梁同步安装。
2.8. 2.2托架上面上两条屋面檩条。
2.8. 2.3雨棚板从一个头顺序铺设，每一块雨棚板上要求7个5×25自攻钉。
2.8. 2.4雨棚安装完工后在托架上撑处打两个5×25自攻钉。
2.8. 2.5雨棚全部安装完毕后，相邻雨棚接缝处用玻璃胶密封，拉铆钉亦用玻璃胶密封。
2.8. 2.6雨棚檐口直线度目测应上线。
2.9屋面系统安装
2.9.1安装顺序：人字架→水平支撑→檩条安装→屋面板→屋脊瓦→山墙收边→打胶
2.9.2施工方法
2.9. 2.1人字架安装节点如图示。
2.9. 2.2借助柱头设置单滑车，将人字架吊至安装位置，再将屋架翻转180°，使人字架两端底脚螺栓与立柱支托螺栓孔对正，落实人字架，拧紧螺栓。
2.9. 2.3在人字架跨中处，用线坠测量人字架垂直度，允许偏差h/250，≤15mm
2.9. 2.4 将屋加水平支撑组对成剪刀状，安装人字架水平支撑。
2.9. 2.5将檩条安装在檩档上，穿好螺栓，戴好螺帽。
2.9. 2.6在屋脊上方沿板房长度方向通长拉线，校正屋面直线度，直线度允许偏差15mm。
屋面直线度校正完毕，将水平支撑，檩条安装螺栓全部紧固。
2.9. 2.7利用屋脊处所设拉线，安装屋面瓦，确保纵横向搭接接缝均匀，呈直线，确保檐口目测呈直线。
2.9. 2.8屋面瓦与檩条用自攻钉连接，排钉图如下所示。
2.9. 2.9屋脊瓦与屋面瓦间采用拉铆钉连接Φ4×20。屋脊瓦与屋面瓦楞相交处，应制作样板，划线后用铁剪了裁口。如图示，裁口尺寸应与屋面瓦楞大小相配合，避免过大、过小，注意保证脊瓦中心与屋面纵向中心重合。
脊瓦接缝及拉铆钉处用玻璃胶密封。
2.9. 2.10山墙收边与屋面瓦和山墙板间采用拉铆钉连接，铆钉间距400mm，山墙收边间搭接，应顺水流方向进行。
山墙收边接头处，拉铆钉处应用密封胶密封。
2.9. 2.11屋面各构件接缝，拉铆钉，自攻钉玻璃胶密封后，严禁人员在其上行走。
2.10内隔墙板安装
2.10.1施工顺序：墙位置放线→内隔墙上码→内隔墙→内隔墙下卡码
2.10.2施工方法
2.10. 2.1利用垂线法放出内隔墙板安装位置线。
2.10. 2.2内隔墙板上卡码安装。上卡码用自攻钉固定在人字梁下弦上。上卡码与屋架中心位移允许偏差应小2.0mm。
2.10. 2.3内隔墙板安装。从墙一侧向另一侧安装内隔墙板，用靠尺板检测内墙板垂直度，直线度及错边量，垂直度允许偏差为L/1000，直线度允许偏差为5mm，板间错边量允许偏差3mm
2.10. 2.4对检测合格的内墙板应立即安装下卡码，下卡码用2个Φ5×25拉铆钉固定在地面或楼板上。
2.10. 2.5内隔墙板缝隙用玻璃胶密封。内隔墙板接缝允许偏差3mm。
2.11补漆
对运输、安装中损坏的漆膜，补涂油漆。
三、质量要求
1、钢构件安装质量要求
1.1 结构件表面干净，无油污，泥砂和灰尘等杂物。
1.1 构件在运输、存放和安装过程中损坏的涂层应补涂。
1.1 安装允许偏差应满足公司内部质量检查标准。
1.1 连接节点的全部紧固件，应紧固，无松动。
2、墙板与屋面瓦安装质量要求
2.2 屋面瓦、墙板应平整清洁，接搓顺直，纵横搭接缝均呈直线，檐口和墙面下端呈直线，无错钻孔，接缝均匀整齐，严密无翘曲。
2.2 山墙收边板，脊瓦应平直，固定可靠，无松动。
2.2 屋面瓦安装允许偏差应满足公司内部标准的要求。
3、门、窗安装允许偏差
3.1门窗框安装应横平竖直，高低一致，平面一致。
3.2框与柱连接应牢固，不晃动，缝隙均匀。
3.3门窗表面应平整、光滑、大面无划痕，碰伤。
3、五金件安装质量要求
3.1五金件应装配可靠，转滑动处不得有影响使用性能的松动和卡阻现象。
3.2外轮廓不应有裂纹、毛刺，机械损伤，漆膜镀层不应有脱落现象。
3.3钉端部必须圆正，光滑，不应高出组合件表面，铆钉应牢固，地松动。
3.4锁、窗锁钩，插销应开关灵活，外型完美，无明显影响美观的缺陷。
四、工程验收
4.1活动板房安装完成后，施工班组应做一次全面自检工作，班组自检应为普检，对自检中发现的问题及时处理。
4.2班组自检合格后，填写自检记录，并报主管。
4.3主管根据自检情况，组织有关人员进行检查验收。检查验收应是普检与抽检的结合。对检查出的问题，通知班组及时处理。合格后由主管及有关人员签署活动板房验收单，作为班且结算工资，板房安装完工的依据。
4.4小型项目由主管（中型项目由安装部经理、大型项目由公司生产经理）约请用户及有关人员进行甲乙方之间交工验收。对甲方提出的问题，视具体情况分别处理。合格后办理交工验收单。
4.5质量检查工作应贯穿于整个生产过程中，各级检查人员应主动工作，超前工作，把质量问题消灭在萌芽状态中，尽可能不“死后验尸”。
4.6验收完毕将验收结果详细记录（自检记录、验收单）并存档备案。
五、拆除：
拆除工作：甲方可自行拆除；如需乙方拆除，费用另行计算。
轻型结构临建房屋 安 全 施 工 方 案 编制单位：
彩钢活动房安全施工方案一、用料明细表：
二、安装： 1、安装前准备工作 1.1机具和材料准备 1.1.1主要机具：手电钻、冲击钻、电锤、拉铆枪、钻头、锤头。 1.1.2放样工具：线坠、墨斗、水平尺、水管、钢卷尺、线绳。 1.1.3安装工具：螺丝刀、铁锤、壁纸刀、活搬手、钳子。 1.1.4安装小料：自攻钉、膨胀螺栓、水泥钉、螺栓、拉铆钉、电焊条、螺丝。 1.1.5辅助工具：密封胶、胶枪。 1.1.6配合工具：人字梯、马凳。 1.2材料运输 1.2.1勘察道路情况，选择最佳运输路线。 1.2.2材料运输应按照安装顺序成套进行，先安先运，后安后运。 1.2.3不同构件应选择不同的运输方法。如：窗、门、人字架应立放，相互间用非金属材料隔开，五金件要相互错开。 1.2.4构件要轻拿轻放，不得撬、甩、摔依次提取码放。 1.2.5装车仔细、绑扎合理牢靠，保持清洁，防止车辆颠振损坏构件。 1.2.6构件在运输、保管和施工中，应采取防止损坏，变形，丢失的措施。 1.3看护、清点、修理 1.3.1材料进场后应设专人看护，严防丢失。
1.3.2安装前，应按照板房构件明细表对构件仔细清点，对缺少的构件及时上报名称、规格、数量；对变形、掉漆的构件应及时修理；对物件表面的油污、泥砂、灰尘等杂物清理。 1.4基础验收 根据我公司提供的板房基础条件，对板房基础进行验收。主要内容：混凝土强度，基础标高，上表面平整度，基础宽度，几何尺寸。 2、标准板房安装 2.1放线 按照图纸尺寸，利用墨斗在板房基础上弹出板房安装位置线，用勾股弦法规方。用水平管在基础四周给出相对标高点，标点数量每根地梁上不少于2个点。 2.2地梁安装 将地梁抬放至板房基础上，根据板房安装位置线找正地梁，地梁与轴线位置允许偏差3毫米。 根据基础四周给定的相对标高找正地梁标高。 调整地梁标高时，应以最高基础为基准，利用水平尺，变尺进行。 地梁标高允许偏差： 同一根地梁两端±5mm 两梁接头±5mm 跨间±10mm 地梁找正后，利用电锤打孔，安装膨胀螺栓，膨胀螺栓数量应符合设计要求（膨胀螺栓规格M10×100，节点见详图），栓孔深度应与
彩钢板活动房方案 一、概述 1、参建单位 建设单位：杨浦区教育局 设计单位：上海经纬建筑规划设计研究院有限公司 监理单位：上海正亚工程咨询有限公司 施工单位：上海绿地建设（集团）有限公司 2、概况 本工程为上海第二师范学校附属小学教学楼整体拆除重建工程，拟建一幢教学楼，最高7层，总建筑面积14397.8㎡。 由于场地狭小地下室面积较大，故本项目部决定在施工场地以西一块空地搭建临设。本工程高峰期施工人数不超过250人。拟建3栋2层彩钢板活动房共38间，其中一栋底层为仓库等临时用房，工人宿舍共31间宿舍。一栋底层为砖砌食堂，二层8间彩钢板活动房为管理人员宿舍。本工程施工用办公楼为两层彩钢板活动房共14间，建在现场北边。活动房开间为3.64m，进深为5.4m。临时用房共11433.2㎡。 二、编制依据 1、《临时性建（构）筑物应用技术规程》DGJ08-114-2005 2、《彩钢夹芯板制造标准》Q/320584DHN002-2006 3、《活动房制作标准》Q/320584DHN002-2006 4、《建筑结构荷载规范》GBJ97—87 5、《彩钢夹芯板建筑构造》95沪J/T—201 6、《金属面聚苯乙烯夹芯板》JC689-1998
7、《钢结构设计规范》GBJ17—2003 8、《混凝土结构设计规范》GB50010—2011 9、《钢结构高强螺栓连接技术规程》JGJ82-2011 10、《建筑地基基础工程质量验收规范》GB50202—2012 11、施工现场平面布置图 三、基础要求 1、基础埋置深度为240㎜，要求基底平整夯实，基底承载力≥15KPa。 2、采用钢筋混凝土基础，地梁为250×300，配筋为主筋上下3Φ12,箍筋φ6@200，地梁基底素土夯实铺填碎石100㎜。 3、房屋四周设置明沟，有组织排水。 4、钢筋、水泥、混凝土均有试验报告单。 四、材料 1、钢材符合《普通碳素钢号和一般技术条件（GB700—79）》中3号钢的规定。 2、焊条采用《碳钢焊条》（GB5117—85）规定的E42焊条。 3、屋面板、外墙板采用50系列蓝白/灰白，内墙板采用50系列灰白/灰白，钢板厚度为0.426㎜。 4、窗采用1.2×1.2塑钢窗，门采用50系列彩钢板。 5、前后立柱采用80×80×3的钢立柱，GL上下弦采用2L40×4，直撑采用2L30×3，高度为400mm。 6、护横梁上下通采用2L30×3，直撑、斜撑采用L30×3，高度360mm。 7、钢架均除锈后涂防锈漆二道，螺栓采用C级螺栓，用（GB700—79）规定的3号钢制成。 8、楼梯采用4mm花纹钢板直上楼梯。
目录 第1章工程概况 (3) 1.1、工程项目信息 (3) 1.2、地理位置、周边环境及现场概况 (3) 1.3、工程概况 (3) 1.4、大临布置及拟建工程的平面关系 (4) 第2章编制依据 (4) 第3章临时性建(构)筑物设计 (5) 3.1、临时性建(构)筑物建筑设计 (5) 3.2、临时性建筑物结构设计 (6) 3.3、临时性建(构)筑物设计图纸 (6) 3.4、化粪池、沉淀池、隔油池等附属设施 (6) 第4章主要材料要求 (7) 4.1、板材要求 (7) 4.2、钢材要求 (8) 4.3、钢筋、混凝土要求 (8) 4.4、连接件要求 (8) 4.5、材料验收要求 (8) 第5章施工准备 (8) 5.1、施工现场准备 (8) 5.2、施工技术准备 (9) 5.3、物资的准备 (9) 5.4、劳动力等组织准备 (9) 5.5、运输准备 (9) 第6章施工要点 (9) 6.1、总体施工流程 (9) 6.2、彩钢夹芯板及彩钢板结构施工 (9) 6.3、临时性建(构)筑物水电施工 (10) 6.4、临时性建(构)筑物施工脚手架搭设要求 (10) 6.5、卫生防疫要求 (10) 第7章质量保证措施 (10) 第8章安全保证措施 (11) 第9章文明施工措施 (12) 第10章竣工验收要求 (13) 第11章防台风措施 (14) 第12章使用管理要求 (14)
12.1、临时性建筑物的管理要求 (14) 12.2、临时性建筑物的消防配置要求 (14) 12.3、临时性建筑物的使用规定 (15) 第13章临时房工程应急预案（消防） (15) 13.1 目的 (15) 13.2 指导思想和法律依据 (16) 13.3 成立消防应急小组，落实职能组职责 (16) 13.4 消防安全事故应急救援的基本任务 (18) 第14章临时活动房图纸 (29)
岩棉彩钢板隔墙施工工艺彩板围护结构安装是非常重要的环节，必须引起足够的重视，同样的材料不同队伍安装会出现截然不同的结果。 一、安装准备 1.材料准备。对小型工程，材料需一次性准备完毕。对大型工程，材料准备需按施工组织计划分步进行，并向供应商提出分步供应清单，清单中需注明每批板材的规格、型号、数量、连接件、配件的规格数量等，并应规定好到货时间和指定堆放位置。材料到货后应立即清点数量、规格，并核对送货清单与实际数量是否相符合。当发现质量问题时，需及时处理，更换、代用或其他方法，并应将问题及时反映到供货厂家。 2.机具准备。彩板围护结构因其体轻，一般不需大型机具。机具准备应按施工组织计划的要求准备齐全，基本有以下几种：（1）提升设备：汽车吊、卷扬机、滑轮、拔杆、吊盘等，按不同工程面积、高度，选用不同的方法和机具。（2）手提工具：按安装队伍分组数量配套，电钻、自攻枪、拉铆枪、手提圆盘锯、钳子、螺丝刀、铁剪、手提工具袋等。（3）电源连接器具：总用电的配电柜、按班组数量配线、分线插座、电线等，各种配电器具必须考虑防雨条件。（4）脚手架准备：按施工组织计划要求准备脚手架、跳板、安全防护网。（5）要准备临时机具库房，放置小型施工机具和零配件。
3.技术准备：认真审读施工详图设计，排板图、节点构造及施工组织设计要求；组织施工人员，学习以上的内容，并由技术人员向工人讲解施工要求和规定；编制施工操作条例，下达开竣工日期和安全操作规定；准备下达的施工详图资料；检查安装前的结构安装是否满足围护结构安装条件。 4.场地准备：按施工组织要求，对堆放场地装卸条件、设备行走路线、提升位置、马道设置，施工道路，临时设施的位置等进行全面检查，以保证运输畅通，材料不受损坏和施工安全；堆放场地要求平整，不积水、不妨碍交通，材料不易受到损坏的地方；施工道路要雨季可使用，允许大型车辆通过和回转。 5.组织和临时设施准备：施工现场应配备项目经理、技术负责人、安全负责人、质量负责人、材料负责人等管理人员；按施工组织设计要求，分为若干工作组，每组应设组长、安装工人、板材提升、板材准备的工人；工地应配套有上岗证的电工、焊工等专业人员；施工临时设施应配备现场办公室、工具库、小件材料库和工人休息与准备的房间。 二、施工组织设计 由于彩色钢板围护结构面积大，单件构件长，表面已完成装修面，又涉及防水、保温和美观等重要因素，故而施工中应计划周全，谨慎施工，做好施工组织设计是保障高质量完成任务的重要环节。
临建施工方案 施 工 方 案 编制人： 审核人： 审批人：
六、工程验收? 一、工程概况： 本工程为中国革命文艺家博物院工程，临时建筑的彩钢活动房工程。主要用途为生 活区工人宿舍、食堂、餐厅、卫生间，办公区用房、活动室等用房。主体为轻钢结构， 前散水，排水坡度3%o 。 二、编制依据 : 项目部工程方案图纸 《建设工程施工现场临建房屋技术规程（轻型钢结构部分） 《压型金属板设计施工规范》 YBJ216-88 《建筑屋面工程施工 质量验收规范》 GB50207-2002 、工程概况 、编制依据 、安装前准备工作 3.1 机具和辅料准备 目录 3页 3页 3页 第3页 3.2 材料运输 3页 3.3 看护、清点、修理 第4页 3.4 基础验收 4页 四、房屋安装 4页 4.1 地梁安装 5页 4.2 结构安装 第6页 4.3 外墙板安装 8页 4.4 窗安装 第9页 4.5 门安装 第9页 4.6 屋面板安装 第9页 4.7 内隔墙板安装 11页 4.8 补漆 11页 五、质量要求 11页 5.1 钢构件质量要求 11页 5.2 墙板与屋面板安装质量要求 11页 5.3 门窗安装允许偏差 第 12 页 5.4 五金件安装质量要求 第 12 页 12页 》DBJ 01-98-2005
《建设工程临建房屋应用技术标准》DB11/693-2009 三、安装前准备工作 3.1 机具和辅料准备 3.1.1主要机具：手电钻、冲击钻、电锤、拉铆枪、钻头、锤头。 3.1.2放样工具：钢卷尺、线绳。 3.1.3安装工具：螺丝刀、铁锤、壁纸刀、扳手、钳子。 3.1.4安装小料：自攻钉、膨胀螺栓、螺栓、拉铆钉、螺母。 3.1.5辅助材料：密封胶、胶枪。 3.1.6 配合工具：人字梯。 3.2材料运输 3.2.1材料运输应按照安装顺序成套进行，先安先运，后安后运。 3.2.2不同构件应选择不同的运输方法。如：窗、门、应立放，相互间用非金属 3.2.3材料隔开，五金件要相互错开。 3.2.4构件要轻拿轻放，不得撬、甩、摔依次提取码放。 3.2.5装车仔细，绑扎合理牢靠，保持清洁，防止车辆颠振损坏构件。 3.2.6构件在运输、保管和施工中，应采取防止损坏，变形，丢失的措施。 3.3看护、清点、修理 3.3.1材料进场后应设专人看护，严防丢失。 3.3.2安装前，应按照板房构件明细表对构件仔细清点，对缺少的构件及时上报名称、规格、数量；对变形、掉漆的构件应及时修理；对物件表面的油污、泥砂、灰尘等杂物及时清理。 四、房屋安装房屋安装顺序为由下至上，由一角至整体，所有结构节点处均为螺栓连接。房屋主体见下图所示： 4.1地梁安装 将地梁抬放至板房砖基础上，砖基础采用M7.5 混合砂浆砌筑标砖，基层尺寸为 240mm240mm根据板房安装位置线找长、短地梁，同时利用地梁检测基础的平整度，地梁与基础水平位置允许偏差3 mm地梁用M12X 30螺栓连接牢固，且用M10X 120膨胀螺栓与砖基础固定。栓孔深度应与螺栓长度相符，螺栓安装后，应与基础面保持垂直 4.2 结构安装
活动板房布置方案 一、工程概况 本工程位于上海市宝山区共和新路、一二八纪念路路口，占地6.15万平方米，现场办公及工人住宿均采用彩钢板活动房。 二、布置方案 工人住宿共考虑3500人，按活动房为2层，每层6间，每间住8人，共需建造37栋宿舍；办公室为2栋2层活动房，每层6间，具体布置见附图，目前仅有原海博南侧可以施工临建活动房，仅考虑布置12栋，其他工人宿舍待其他用地明确后布置。 活动房防台风措施 一、概况 上海市为受台风影响较多的地区，因此活动房必须采取抗台风加固措施 二、加固措施 1、两栋办公室因处于塔吊覆盖范围，因此需搭设安全防护棚，利用安全防护棚进行防 台风措施处理，具体布置见附图 2、工人宿舍防台风加固，屋面部分采用钢管压顶，钢管从檐口外露30cm，通过钢丝绳 与地锚相连，钢丝绳靠底部1处设置花篮螺栓，用于拉紧钢丝绳，地锚处为土地时需浇筑>500*500*500砼基础，地锚处为原有砼路面时，采用2φ12膨胀螺丝固定150*150的8厚钢板，锚脚拉环均为φ8钢筋，加固措施布置及地锚详图见附图。 活动板房计算书 活动板房搭设安全措施 上海宝山万达商业广场 活动板房 搭设及防台加固方案
编制： 审核： 批准： 中国建筑第二工程局有限公司（沪） 宝山万达商业广场项目部 目录 活动板房布置方案 (1) 活动板房防台风措施 (1) 活动板房施工方案 (2) 活动板房计算书 (11) 活动板房搭设安全措施 (17) 1#生活区平面布置图 (20) 办公室平面布置图 (21) 活动板房基础图 (22) 办公室布置详图 (23) 新建管理人员宿舍详图…………………………………………………………24、25 防台风加固措施及办公室防护棚………………………………………………26、27 上海宝山万达商业广场 活动板房搭设 及防台加固方案 中国建筑第二工程局有限公司（沪） 宝山万达商业广场项目部
主要分部分项工程施工方法及技术措施 第一节彩板结构工程的施工 本工程围护结构工程采用聚苯乙烯夹芯彩钢板，板厚 ，钢板厚度 。门、窗铝合金型材厚度不小于 ，连接型材厚度不小于 。 一、工艺流程 、材料 彩钢板的厚度、规格尺寸、质量必须符合设计要求或合同要求，并有出厂检验报告。 辅助材料如联接用小五金标准件、必须符合设计要求或合同要求，有出厂合格证。 连接用型钢的材质、规格应符合设计要求，有质保书或检验报告，宜采用低碳钢。 铝合金型材的材质、规格应符合设计要求或合同要求，有出厂合格证，有质保书或检验报告。 、作业条件 有齐备的施工图，施工组织设计或施工方案。
土建工程除需后处理项目外，其余都已经完工。 给排水、电气系统等需埋地的工程已经完工。 根据轴线放出围护线，并经核对无误；门的位置应一并标出。 三、操作工艺 、彩板施工 （ ）开料所用的电动工具或设备导轨必须有柔软材料保护，刀具刃口完整锋利，开锯前刃口须加适量润滑油。 （ ）铝合金底槽铝必须根据实际放线长度下料后，再贴防水双面胶，不得贴双面胶后再下料。然后紧贴地面，用螺丝钉固定，固定螺丝钉间距不能大于 公分。 （ ）彩板使用前要检查彩板表面的完好情况，表面瑕疵超过标准的，不得投入使用，并另堆存放，妥善保护，以利他用。 （ ）彩板开锯前划线准确，两面划线误差不大于 。 （ ）彩板弯圆弧时，要先取样试弯，能按要求弯成弧度时，才能批量加工。彩板锯开后，保留的一面的聚苯乙烯要小心清除干净，不能有原颗粒聚苯乙烯残留，也不能使彩板局部变形。弯板用的铝型材要求直线度偏差不大于 组对时贴合紧密，贴合后变形量在控制的范围以内。固定螺丝钉间距不得大于 ，两端的螺丝钉与端部距离不得超过 。弯板前，将弯曲部分两端收口剪开。 （ ）对彩板施工时，要时刻注意保护，妥善携带和使用工具，随时用软毛刷轻轻清理彩板表面的铁屑，避免伤及彩板。搬运彩板时，应避免碰伤彩板。 （ ）彩板拼缝均匀一致，对缝整齐。组装围护时，应严格按吊顶图施工，保证板缝的一致性。 （ ）彩板紧固前，应再核对和调整围护垂直度和平整度、转角的阳角方正度及其它的指标，完全符合质量要求后才可紧固。 （ ）门、窗铝合金下料时，应检查铝合金型材的外观和规格尺寸的准确性，不合格的材料不投入使用。角接件厚度不得小于 。拼装前，应做夹具，夹具尺寸要准确。拼装时，要检验尺寸的准确性，保持夹具尺寸的正确性。拼装工作台应随时清洁，以免碎屑擦伤工件表面。存放材料和成品的场所要避免尖硬的物体进入。成品和半成品门框、窗框用专用保护膜保护。 （ ）门板、门框与铝合金型材连接加固点，彩板收口要达到要求。门拼装前，应将玻璃胶均匀地打在铝合金型材内表面。门板、门框上的螺丝钉、铆钉间距均匀一致、规格统一。 （ ）门、窗开孔尺寸应正确，避免开口尺寸大于门框、窗框导致铝型材包不到的现象发生。开孔边缘平整。 （ ）安装门上的小窗时，应用木方夹紧，待玻璃胶干透后拆除，以保证窗框与门板紧密贴合。安全门要用红色字体醒目标识，并配备相应的破碎工具。 （ ）所有的保护膜必须在工程完工前做完清洁，安装初效和中效过滤器前
1.彩钢板活动房概况 彩钢板活动房为轻钢结构简易活动房工程，搭建房屋规格：3640×5620/间，局部根据设计搭设情况进行调整。 结构设计：彩钢板活动房为轻钢结构，采用C型钢，角铁主梁及连系片梁，楼房下层前后均采用40×80（左右壁厚）C型钢，需要拼接的构件用螺丝拼接，要求满足有关规范手册外，须满足等强、等刚度要求。内墙、封檐及栏杆板均采用50系列玻璃棉板，前墙、后墙、山墙采用50系列玻璃棉板，顶板采用50系列玻璃棉板。屋面与墙体彩钢板采用铝型材和抽芯柳钉相固定。落水系统采用屋面外挑20cm，自由落水。窗采用塑钢窗，门采用50系列玻璃棉板。 2.选址的基本要求 1）按照施工现场总平面图位置布置，符合安全、消防要求。 2）活动房不得设置在高压线下，也不得设置在沟边、崖边、江河岸边、强风口处等影响安全的地点。 3）现场活动房实行封闭管理，与作业区、居民区保持有效距离。 3. 搭设的基本要求 1）搭设活动房，必须符合坚固、安全、防潮、保暖、通风明亮和消防安全规定，不影响周边环境要求，方便民工生活，有利于健康。 2）活动房应确保主体结构安全，设施完好。活动房应具有抵御7级大风的能力和强度，其搭设高度不宜超过二层，在平坦空旷地宜搭建一层。 3）活动房设置可开启式窗户，高度不小于，宽度不小于，保证良好的通风条件，室内高度不低于，宿舍门、窗玻璃齐全，地坪采用硬化措施。 4.施工准备计划 . 施工现场准备 1）本活动房场地已按照总平面图要求全部清场完毕，且现场场地已经平整好，场内运输道路和施工临时道路已修好。 2）施工用电：本工程施工用电采用架空线，在总配电箱中引出，在施工现场设置三个配电箱，所有配电电源均从总配电箱中引出。 3）现场施工人员临时住宿，结合施工现场的具体情况，合理安排。 . 施工技术准备 积极组织技术人员认真审阅图纸，向施工人员进行搭设方案交底，把工程的设施内容，
塔平头路（新建小区~天盛路）新建工程 临 时 设 施 施 工 方 案 编制人： 审核人： 审批人: xxxxx市政工程有限公司 xxxxx工程项目部 x 年 x 月 x 日
临时设施施工方案 1、施工工程概述 本工程临时设施设置于K0+160右幅空地处，面积约900m2，除食堂（砖砌）外均采用由吴江市中盛钢架彩板有限公司生产的双坡型活动板房，板房为标准高档房，屋面形式为双坡型。 2、材料 内、外墙板采用50mm双面彩钢夹芯板，屋面瓦为PU瓦，门采用铝合金门框，彩钢夹芯门板，窗户采用塑钢推拉窗。骨架材料由8#C型钢、5#C型钢由螺栓连接而成。 3、安装前准备工作 3.1机具和材料准备 3.3.1 主要机具：手电钻、冲击钻、拉铆枪、电刨子、火焊工具、钻头、锤头。 3.1.2 放样工具：线坠、墨斗、水平尺、水管、钢卷尺、钢板尺、线绳。 3.1.3安装工具：螺丝刀、橡皮锤、铁锤、壁纸刀、大力钳、活板手、钳子。 3.1.4安装小料：自攻钉、膨张螺栓、水泥钉、镀锌螺栓、拉铆钉、电焊条、螺丝。 3.1.5铺助材料：密封胶、胶枪 3.1.6配合工具：人字梯、马凳、插架、单滑车、麻绳、绳扣。 3.2暂设 3.2.1设置施工用棚蓬一顶，长×宽×高=5m×3m×1.5m。 3.2.2规划出材料堆放场地一块。 3.2.3临时用水、用电、甲方指定水、电源。 3.2.4设置临时配电盘一块，夜间施工临时照明灯两盏。 3.3材料运输 3.3.1踏查道路情况，选择最佳运输路线。 3.3.2材料运输按安装顺序成套进行，先安先运，后安后运。 3.3.3不同构件选择不同的运输方法。窗、门、人字架应立放，相互间用非金
陕西美鑫产业投资有限公司 铝镁合金项目电解一车间 彩 板 围 护 施 工 方 案 编制： 审核： 审批：
陕西有色建设有限公司
目 录 一、工程概况 二、编制依据 三、施工部署 四、主要施工方法及技术措施 五、质量保证措施 六、安全生产保护措施 七、文明及环境施工保证措施 八、现场消防管理措施 九、工程进度计划与工期保证措施 十、资源配备计划 十一、工程保修
一、工程概况 本工程为陕西美鑫产业投资有限公司年产 万吨铝镁合金项目电解车间二标段工程，建设地点位于陕西省铜川市董家河工业园，建筑面积约 ㎡，本工程火灾危险性为丁类，建筑耐火等级二级，建筑抗震设防类别为丙类，设防烈度为 度，屋架为钢屋架，主体结构为排架结构与钢结构结合。设计使用年限为 年。厂房 轴 轴 轴线 米，主体檐口高度 米。 二 编制依据 、招标、投标文件 、设计施工图纸、参照图集 、 钢结构工程施工质量验收规范。 、屋面工程质量验收规范 、建筑用压型钢板 、压型金属板设计施工规程 、 压型钢板、夹芯板屋面及墙体建筑构造 、 压型钢板、夹芯板屋面及墙体建筑构造 国家现行有关铝合金防腐板技术文件、标准、施工验收规范、工艺操作规程等；
三、施工部署 、施工总体安排 根据本工程特点和工期要求 计划将本工程总体划分为四个阶段进行施工： 第一阶段：施工准备阶段，包括设备、材料进场、、临时用电施工等。 第二阶段：本工程全面施工阶段。 第三阶段：竣工验收阶段。 第四阶段：工程回访及保修阶段。 、施工顺序 工程施工遵循先下、后上的原则进行（可根据现场实际情况调整施工顺序） 四、主要施工方法及技术措施 、工作面验收 （ ）检查屋面、墙面檩条平整度，避免因檩条不平整导致铝合金防腐板损伤。 轧制工艺流程 进料 成型 检验 存放 （ ）进料：严格检验原材料的材质证明书是否与材料相吻合； （ ）成型：采用冷轧机械一次成型。成品产出后，严格检查其尺寸和表面质量，加强制造过程中的质量控制。
第一章编制依据及工程概况 一、编制依据 1.1 设计图：《中电投承德县80MWp光伏发电（二期）工程施工图》。1.2 国家标准、规范： ·钢结构工程质量检验评定标准(GB50221-95) ·建筑工程施工质量验收统一标准(GB50300-2001) ·工程测量规范(GB50026-93) ·《钢结构设计规范》(GBJ17-88) ·《建筑钢结构焊接规程》(JGJ81-91) ·《涂装前钢材表面锈蚀等级和除锈等级》(GB8923-88) ·《硅铜建筑密封胶》(GB/T14683-93) ·《钢结构工程施工质量验收规范》(GB50205-2001) ·《屋面工程质量验收规范》(GB50207-2002) ·《建筑钢结构焊接规程》(JGJ81-91) ·《冷弯薄壁型钢结构技术规范》(GBJ18-87) ·《建筑机械使用安全技术规程》(JGJ33-86) ·《施工现场临时用电安全技术规程》(JGJ46-88) ·《建筑施工高处作业安全技术规范》(JGJ80-91) ·《建筑施工安全检查标准》(JGJ59-99) 二．工程概况 本工程为中电投承德县80MWp光伏发电（二期）工程—逆变器室，本工程设计使用年限50年。建筑耐火等级二级，抗震烈度为六度。 第二章施工方案 一．钢结构部分工程施工方法 1.1 质量控制点 柱的中心、标高、柱垂直度，侧向弯曲，纵、横梁的平直度，垂直度，
侧向弯曲以及焊缝的焊接质量。 1.2吊装方法的确定：采用汽车吊及人工进行现场吊装檩条及彩板。 1.3 施工程序：檩托板安装→屋面檩条安装→柱檩条安装→墙面彩钢板 安装→屋面彩钢板安装。 1.4 做施工前的准备工作 1.5施工现场按施工组织设计进行统一安排布置、对参加施工人员进行 技术交底和安全交底。 1.6屋面安装：檩托、檩条及连杆安装完毕后，安装层面压型板，屋面 压型板安装应符合设计的有关规定，固定点必须设于波峰上且外侧螺母下 必须加垫橡胶垫圈，并拧紧螺母，以防漏水。 1.8墙体系统安装工艺流程：墙面檩托焊接→檩条安装→系杆连接→彩 钢板安装。 1.9墙面檩托安装前，先按图纸放出一道檩托的位置、标高、核实无误 后，进行焊接。 1.10檩条、系杆安装完毕，补漆后，安装压型板，安装彩钢板时，由 下往上安装，搭接长度及搭接宽度应符合设计、规范要求。 二、 屋墙面彩色钢板系统分部工程施工方案 2.1专用施工工具及机具 1.角尺、钢卷尺 、粉线、竹笔、铁皮剪刀、弯板器、橡皮槌、 钳子、手提电钻及电动把手、套筒及钻头、水线、垂球、吊带、 吊焊、起重吊车、手动填缝枪、拉钉器、脚手架、麻绳、安全带及安 全帽 2.2施工步骤流程图
活动房施工方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
活动房施工方案 1.彩钢板活动房概况 彩钢板活动房为轻钢结构简易活动房工程，搭建房屋规格：3640×5620/间，局部根据设计搭设情况进行调整。 结构设计：彩钢板活动房为轻钢结构，采用C型钢，角铁主梁及连系片梁，楼房下层前后均采用40×80（左右壁厚）C型钢，需要拼接的构件用螺丝拼接，要求满足有关规范手册外，须满足等强、等刚度要求。内墙、封檐及栏杆板均采用50系列玻璃棉板，前墙、后墙、山墙采用50系列玻璃棉板，顶板采用50系列玻璃棉板。屋面与墙体彩钢板采用铝型材和抽芯柳钉相固定。落水系统采用屋面外挑20cm，自由落水。窗采用塑钢窗，门采用50系列玻璃棉板。 2.选址的基本要求 1）按照施工现场总平面图位置布置，符合安全、消防要求。 2）活动房不得设置在高压线下，也不得设置在沟边、崖边、江河岸边、强风口处等影响安全的地点。 3）现场活动房实行封闭管理，与作业区、居民区保持有效距离。 3. 搭设的基本要求 1）搭设活动房，必须符合坚固、安全、防潮、保暖、通风明亮和消防安全规定，不影响周边环境要求，方便民工生活，有利于健康。 2）活动房应确保主体结构安全，设施完好。活动房应具有抵御7级大风的能力和强度，其搭设高度不宜超过二层，在平坦空旷地宜搭建一层。 3）活动房设置可开启式窗户，高度不小于，宽度不小于，保证良好的通风条件，室内高度不低于，宿舍门、窗玻璃齐全，地坪采用硬化措施。 4.施工准备计划 . 施工现场准备 1）本活动房场地已按照总平面图要求全部清场完毕，且现场场地已经平整好，场内运输道路和施工临时道路已修好。 2）施工用电：本工程施工用电采用架空线，在总配电箱中引出，在施工现场设置三个配电箱，所有配电电源均从总配电箱中引出。
电厂彩板围护结构的安装方案 （1）施工准备：根据现场实际情况准备人员、机械、材料。 （2）拆除：原有内墙板不拆除，在内墙板外部安装50mm厚岩棉复合板。 （3）安装： 一、安装准备 1.材料准备。对此工程的岩棉复合板根据原有蓝图及现场测量准备材料。材料准备需按施工组织计划分步进行，并应规定好到货时间和指定堆放位置。当发现质量问题时，需及时处理，更换、代用或其他方法，及时沟通。 2.机具准备。彩板围护结构因其体轻，一般不需大型机具。机具准备应按施工组织计划的要求准备齐全，基本有以下几种：（1）提升设备：汽车吊、卷扬机、滑轮、拔杆、吊盘等，按不同工程面积、高度，选用不同的方法和机具。（2）手提工具：按安装队伍分组数量配套，电钻、自攻枪、拉铆枪、手提圆盘锯、钳子、螺丝刀、铁剪、手提工具袋等。（3）电源连接器具：总用电的配电柜、按班组数量配线、分线插座、电线等，各种配电器具必须考虑防雨条件。（5）要准备临时机具库房，放置小型施工机具和零配件。 3.技术准备：认真审读蓝图，排板图、节点构造及施工组织设计要求；组织施工人员，学习以上的内容，并由技术人员向工人讲解施工要求和规定；编制施工操作条例，下达开竣工日期和安全操作规定；准备下达的施工详图资料。 4.场地准备：对堆放场地装卸条件、提升位置，施工道路，临时设施的位置等进行全面检查，以保证运输畅通，材料不受损坏和施工安全；堆放场地要求平整，不积水、不妨碍交通，材料不易受到损坏的地方；施工道路要雨季可使用，允许大型车辆通过和回转。 5.组织和临时设施准备：施工现场应配备项目经理、技术负责人、安全负责人、质量负责人、材料
负责人等管理人员；分为若干工作组，每组应设组长、安装工人、板材提升、板材准备的工人；工地应配套有上岗证的电工、焊工等专业人员；施工临时设施应配备现场办公室、工具库、小件材料库和工人休息与准备的房间。 二、施工组织设计 由于彩色钢板围护结构面积大，内部结构复杂，彩板安装难度高，运输彩板困难，又涉及防水、防风、保温和美观等重要因素，故而施工中应计划周全，谨慎施工，做好施工组织设计是保障高质量完成任务的重要环节。 应注意以下问题： 1.对施工总平面的要求：（1）充分考虑板材的堆放场地，减少二次搬运，有利于吊装；（2）认真确定板材安装的起点和施工顺序及施工班组数量；（3）确定经济合理的安装方法，充分考虑板材重量大而长度小，高作业，彩板安装难度高，不断移动的特点；（4）留出必要的现场板材二次加工的场地，这是保证板材安装精度和板材减少在现场损坏的重要因素。 2.施工组织。根据工程项目的大小、工程复杂程度和工期要求确定施工组织计划。每项目应设项目负责人、工程技术负责人、质量、安全负责人、材料保管人员等。下设施工班组。全过程应设板材二次加工组、运输提升组和安装组，按工程特点确定三组的组数比例，使之与施工进度相协调。 3.施工机械及施工工具。彩板围护结构的施工机械与施工工具的准备应在安装前做好，确定水平运输和垂直提升的方式，重点应以垂直运输为主，有条件的可利用总项目的提升设备，当垂直提升设备不能满足子项目的运输要求时，应设立独立的垂直提升设备。板材施工安装多为手提式电动机具。每班组应配置齐全，并应有备用。合理配置手提工具的电源接入线，这对大型工程的施工进度是必要的。 4.施工进度。彩板围护结构的开工日期有条件时应安排在前一工序完成验收之后进行，以保证安装质量、成品保护和施工进度。在一些大型工程中，当不得不采用工序搭接施工时，搭接施工应采用

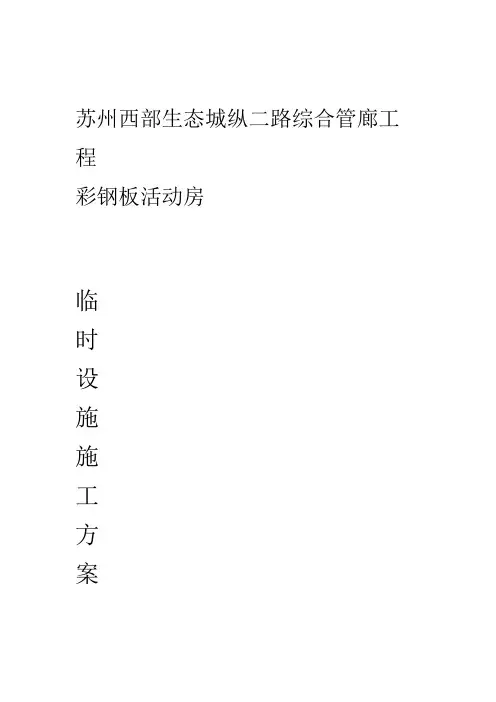

苏州西部生态城纵二路综合管廊工程 彩钢板活动房 临 时 设 施 施 工 方 案
