北京复盛国际品质－复盛牌空气压缩机（空压机）
公司简介
（一）公司简介
复盛公司董事长的话：
我们相信先进国家能，我
们中国人当然亦能！
复盛机械XX是XX复盛股份XX1993年投资经营的专业空气压缩机生产制造企业，工程投资550万美元，工厂总面积达20,000平方米，拥有员工近150人，是目前空压机行业率先通过ISO9000/1国际认证及机械安全认证的现代化企业，为国内北方区域最为知名的压缩机设计和生产制造基地。
（二） XX最大的空压机制造厂商，XX最为看好的上市公司之一。
复盛股份XX成立于1953年，拥有近半个世纪专业制造空气压缩机的经验，是XX最大的空压机制造厂商；在XX500强制造企业中，名列前茅，并被评为XX 百大最有潜力上市公司之一；公司业务涉及空压机、冷媒压缩机、运动器材（GOLF 球杆、球杆头等，占世界总产量近25%）、IT等高科技行业。产品不但在XX具有广阔的市场,而且还设有强大的国际行销网络,产品远销北美、欧洲、东南亚等地，并在美国、意大利、越南、XX等世界60多个国家和地区设有分公司及办事处。2004年公司营业总额达到80亿人民币。
（三）拥有世界一流水准的自动化制造设备
公司从1961年开始分三个阶段实现工厂的自动化，1979年实现单点自动化，其间引进大量的日本NC、C数控机床等；1983年实现物流自动化，引进日本大型自动仓储系统，电脑编程无人搬运车等，组合成FMS柔性制造系统；1991年全面实现电脑资讯管理自动化，实现世界知名企业倡导的“CIM电脑整合系统”，将采购、生产、销售等有机地融合为一体。为不断提升产品的质量，公司先后引进数台世界久负盛名的英国HOLROYD转子齿形加工机、德国CLMBURGER转子齿形研磨机、德国ZEIS三维检测系统等关键设备，保证世界一流的螺杆空压机生产质量。（四）国内最大的压缩机生产和制造基地
1993年，复盛机械XX成立，由复盛股份XX采用租借土地的形式与第一通
用机械厂合资兴建，公司占地20亩（1.3万平方米），拥有员工110余人；2003年7月，复盛机械XX喜迁新址，增大投资，扩大生产规模，新厂房占地30亩，员工增加到150人；1995年，于XX独资兴建复盛实业（XX）XX，第一期投入2500万美元，公司占地基240亩（16万平方米），拥有员工400余人，为国内最大的空压机制造基地；同年，又在XX省XX市火炬开发区投资2500万美元成立XX 复盛机电XX，公司占地160亩（11.3万平方米）,拥有员工350余人.这样,复盛公司在大陆就形成北有复盛、中有XX复盛、南有XX复盛、将大陆市场分为北、中、南三区，其整体投资面积达到420亩，员工人数突破800人、生产规模远远超过国内任何一家压缩机生产厂家。形成了国内最完善的销售服务网络。（五）国内售后服务体系最完善、服务最及时
复盛公司的服务体系遍布全国各大、中城市，不仅公司自身拥有完整的服务队伍，同时，公司致力于发展、培养全国各地专业的经销商、服务商，形成庞大的服务网络，保证全国80%以上的城市及周边地区；服务人员接到通知后8小时内赶到现场。
（六）拥有最雄厚的技术力量，能对用户的实际需求作出最快的反应复盛、XX复盛、XX复盛各自拥有独立的设计部门，共有专业设计人员近50人，但三家公司技术部统一协调，设计任务明确分工，各有侧重点，保证了公司对于国内市场需求变化的快速反应，极大限度地满足用户的不同需求。复盛公司是第一家生产高压6000伏特及10000伏特的空压机。复盛公司采用先进的控制系统，可以进行多台空压机的联锁控制。
（七）国内压缩机行业成长最快的企业
1993年末，复盛公司对大陆空压机市场完成首期投资，1994年，复盛牌空压机首次出现于国内市场，当年实现2000万销售额；1997年，复盛牌螺杆空压机国内市场年销售量近2500台，产值达3.4亿元;1998年,复盛公司的国内年总销售额达4亿元；2002年则突破6.7亿元，在2004年复盛公司在中国市场销售总额超过8亿元人民币，成为名副其实的国内第一大压缩机制造厂家。
（八）产品在国内得到最广泛的应用
复盛产品遍布全国各行各业，大量用于国家“八五”、“九五”计划的许多重点工程中，近几年，尤其在电厂、石化、钢铁、汽车等国家支柱产业中均得到大
量的应用。因此,电力工业部推荐“复盛牌”螺杆空压机作为600MW、300MW、200MW 火电机组及水电工程的所需设备，XX总公司亦推荐“复盛牌”螺杆空压机为其工程设计的首选产品。XX宝钢、武钢、首钢、鞍钢、昆钢、一汽集团、二汽集团、XX重型汽车厂、XX五十铃、XX飞机制造厂、XX金杯客车制造厂、XX轻骑集团、XX油田、胜利油田、中原油田、长庆油田、华北石油、中国海洋石油、XX石化、乌鲁木齐石化、XX石化、XX石化、燕山石化、XX鹰山石化、XX康达石化、仪征化纤、合顺化纤、万杰化纤、红豆集团、小天鹅集团、秦山核电站、春兰集团、五粮液集团、美的空调、步步高电子、长城电子、TCL电子、创维电子、先科电子、爱多电子、北大方正集团、健力宝、红牛、XX露露、伊利集团、椰树集团、红桃K集团、XX红塔集团、恒安集团、全兴酒业、XX神奇、丽珠药业、嘉陵摩托集团、宗申摩托等许多大家耳熟能详的国内知名企业均大量选用“复盛牌”螺杆空压机。
另外，还有许多国际国内大家熟悉的知名企业均大量选用复盛空压机。例如：加德士石油（美国）、美标陶瓷（美国）、康明斯发动机（美国）、冠军火花塞（美国）、柯达相机（美国）、BP石油（英国）、伊林电器（奥地利）、达能食品（法国）、松下（日本）、雅玛哈（日本）、日立（日本）、卡西欧（日本）、TDK（日本）、富士（日本）、三洋（日本）、铃木（日本）、本田（日本）、大金（日本）、三菱（日本）、三协精机（日本）、LG电子（韩国）、XX电脑（XX）、正大集团（泰国）、金光集团（印尼）、统一食品（XX）、旺旺食品（XX）等。
（九）获得多国专利证书，多家权威机构认可的世界级产品
在XX，复盛牌空压机成为XX电力公司指定首选产品，并荣获XX精品标志；在美国、英国、日本，复盛螺杆齿形获得专利，专利号分别为No.4.890.992；No.2230563； No.2008216。凭借先进的技术、优秀的管理、卓越的生产能力和丰富的经验，复盛公司及XX复盛公司先后通过ISO9002国际质量论证；XX复盛公司成功通过ISO9001国际质量论证；同时，复盛公司亦是唯一获得中国机械安全认证中心颁发的机械安全认证证书的压缩机企业。
（十）优秀的元器件及严谨的装配标准
为确保复盛品牌卓越的品质，复盛公司对元器件的选择极其苛刻，本着精益求精的原则，复盛空压机的主机及95%的零部件来自于世界各个知名企业，并执
行严谨的装配标准，全力为客户提供优质的产品。
（十一）品种、规格齐全，最大限度地满足用户的需要
复盛公司生产的空压机品种、规格齐全，能够满足不同用户对压缩空气质量、使用气量、使用工况等的不同要求，公司产品包括：SA型固定式螺杆空压机（1.7-75m3/min）、A型小型移动式活塞空压机（0.022-1.5 m3/min）、SP型大中型移动式螺杆空压机（6-30 m3/min）、SM矿用移动式螺杆空压机（3.6-16
m3/min）、ZW型小型无油空压机（2.1-21.5 m3/min）、大型无油式离心空压机（17-600 m3/min）。高压（2.5Mpa～4.0Mpa）无油和有油空压机（0.46～12.5 m3/min）。
（十二）全球最先进技术唯我所用
因复盛集团的实力和在压缩机行业的显著地位，全球压缩机技术研发的姣姣者前后与复盛建立了合资、合作关系。可以这样说，复盛是站在全球压缩技术的最高峰上发展起来的。
1）在转子齿型研究上，与压缩机螺杆转子研发鼻祖德国GHH公司已有近30年的技术合作与成果共享，复盛转子齿型已取得了美、日、英三国专利，并被列入国内空压机专业教材。
2）固定螺杆压缩机方面，与世界压缩机行业顶尖高手——美国GARDNER DENVER 公司技术合作，SA185W/A-375W/A型空压机为复盛与该公司技术合作的成果，并得到了市场的认可。
3）水润滑无油螺杆压缩机方面与世界在螺杆无油机技术有崇高地位的日本三井株式会社技术合作。
4）在移动式矿用螺杆空压机方面，与世界的生产高效、节能、低噪音、绝佳稳定性产品著称的日本北越株式会社技术合作，共同研发。
5）在离心式压缩机方面与美国著名的埃里埃特（ELLIOTT）公司合资合作，组装生产离心式压缩机。
6）目前，复盛公司为了开拓天然气加气站的市场，与日本知名企业MIKUNY公司合作生产研制天然气、液化石油气加气站设备G\LPG型空压机。
性能介绍
空压机性能介绍
1.怀体贴的维护指示及先进的微电脑控制
复盛牌螺杆空压机由液晶微电脑控制，全中文显示，操作简单方便，具有自我诊断保护，明确指示及控制空压机的运转，停车等功能，保证空压机一天24小时安全为用户工作。
电气控制部分是复盛牌螺杆空压机最显著的地方，其特点是： 1) 采用液晶微电脑控制系统，实现智能化控制，质量稳定。
2) 采用了各种高质量的传感系统.其中电气故障和排气温度过高（100℃）
属于停机保护（并有LED 灯显示），其余报警指示,提醒工作人员及时处理,这就极大的方便了值班维修人员（例如三滤定期更换指示）。 3) 机组电气控制采用了逆向控制器（APRS ），防止电动机反转，避免反转
毁坏机组。
4) 值得一提的是：该机组电控部分在节能方面有出色表现,即空车过久停
机功能。当机组处于空负荷运行时,一方面由进气阀控制进气量来降低电机的能耗,另一方面电控部分的压力控制系统进入延时状态（可调1
紧停按钮
电源及状态指示 高清晰黄绿液晶汉字显示，显示四行
空压机流程图，包括状
态指示灯 4个模式按键 每个按键对应液晶显示中反白的内容，可根据其进行操作
启动停止按钮
运行时间：00000Hr..查询 排气温度：060℃ . 系统 排气压力：0.65Mpaa 参数 停机
—20min）。如用气量很小，超过延时时间，电机运转停止，此压力系统压力如继续下降到设定压力开关下限时，电控部分指挥电机自行启动（无负荷启动）。这样一方面起到相对节能，另一方面也为整个压缩机站智能化奠定了基础。
5)操作人员可以通过大屏液晶显示器监控空压机的温度、压力、运行时间
及工作状态。可以通过按键控制压缩机及设置空压机的控制参数并可以查询空压机的各种运行参数。具体如下：
5.1 显示功能
§排气压力：显示空压机的工作压力
§润滑油压力：显示空压机的油循环压力
§主机排气温度：数字显示空压机的机头运转温度
§运转时间：在线记载空压机总运转时间
§空车过久停机指示：空压机转为空车运转，停止排气，空车时间到达设定值，空压机停机，空车过久指示
5.2保护及报警显示
§电机过载停机
§电源逆相、缺相保护
§排气高温跳车
§超过最大工作压力安全阀动作（亦可设定为空压机停机）
§空气过滤器堵塞报警
§油过滤器堵塞报警
§油细分离器堵塞报警
5.3 可设定参数
§空气滤清器更换时间
§油过滤器更换时间
§油细分离器更换时间
§调整电机(－(转换时间
§空车过久时间
§当前日期
§当前时间
§加载压力
§卸载压力
§排气温度报警参数
§排气温度报警停机参数
§机组编号设置
§波特率设置
§极限压力设置
§密码设置
5.4 故障纪录
空压机的控制系统具有故障纪录功能，每种故障保留最后三次发生的
时间。
6)机组可自动根据系统中的耗气量，通过容调装置自动调节排气量，自动
控制压缩机的起动、运行和停机等。
7)远距离传输
系统留有无源接点及RS485通讯接口，能将所有运转状态及故障信号传至值班室。
2低噪低耗
1、复盛牌空压机采用SKF轴承，转子经动平衡机作平衡试验，平衡良好，
振动小，噪声低。
2、复盛牌空压机采用第三代高效率螺旋式机体，拥有英国、美国、日本等
专利技术。主副转子采用五齿对六齿，比国内常见螺旋式（采用四齿对
六子齿），提高热效率，省电。采用磨削加工工艺，加工精度高，运转性
能好，压缩效率高。
3低含油量
螺旋空压机中最关键的是油气分离装置，复盛牌空压机所采用的为德国MANN公司的产品，技术指标可靠，压缩空气的油含量可控制于3ppm以下。
本公司设计的油气分离器元件的处理量为同类螺旋式的一倍，滤油面积大，降低空气流速，且采用二次回流技术，分离效果佳，使用寿命长。
国内常见同类螺旋式的油气分离装置处理油含量一般为≥8～10ppm。
4螺旋空压机易损件少，连续运转时间长
1)本机常用的易损件为:空气过滤器滤芯，油过滤器滤芯。此易损件可定期
更换或依面板的指示更换相应的部件。
2)F轴承，轴承寿命高，保证螺旋式主机长期连续运转≥50000小时。
5 产品高进口率，高品质的系统保证
复盛公司为保证产品质量的稳定，采用了大量高品质的进口元器件，目前的产品除机壳、电动机及油气分离桶外均为进口部件。
1)气路系统：采用第三代高效率螺杆主机，德国MANN公司的过滤系统，奥地
利HERBIGER进口阀，日本SMC空气滤水器，保证产出高品质的压缩气体。
2)油路系统：采用德国MANN公司的油过滤器能可靠滤除润滑油中的杂质，保
证油路系统的通畅、润滑及散热功能。
3)冷却系统：采用高质量重磅列管式的进口冷却器，以高温及高湿度的环境为
设计前提，采用低温差设计，避免冷却水结垢，适用于冷却水质偏低地区，保证空压机的冷却效果。内部铜管管径大，一旦结垢，可以通过物理方法进行清理，操作简单，方便。
4)复盛牌螺杆空压机的使用环境设计温度按46℃,其他同类产品的使用环境设
计温度一般为38℃。
5)电气元件:采用日本等国进口元件,保证对系统的可靠控制。
6其他机械结构
主机与电动机的连接方式为联轴器联结，其特点：主机与电动机之间为柔性联结，保证良好的对中性，联结可靠,便于对电机进行注油保养，而且单件重量较轻,现场维护方便。其他部分产品主机与电动机为直联方式,电机出轴的轴承端不便于注油,如发生故障在现场很难维护。设备结构设计合理，便于维护保养，箱式外形，美观大方。
7 无基础安装
空压机配置明细表
质量保证
对于贵公司所需螺杆式空气压缩机。复盛机械XX作为制造商，对适合该
工程的复盛牌空气压缩机的性能作如下保证：
（1）保证提供：成熟的满足各项性能指标的设备（详见性能参数表），确保设备性能和装置能满足用户的使用环境；
（2）质保期：主机、主电机、轴承、齿轮、冷却器质保期为1年（从调试验收合格交付使用之日起）；
（3）保证油过滤器、油气分离器芯的使用周期大于4000小时，润滑油使用周期大于4000小时；
（4）保证主机设计使用寿命大于30年（转子、外壳）其中SKF轴承大于100000小时；
（5）智能控制系统作为压缩机的大脑，控制的核心部位，供方提供终生免费服务；
（6）采用超大面积的冷却器，且采用避免了其他同类产品经常出现夏天高温跳脱等现象，保证排气温度低于环境温度+10℃；
（7）保证95%以上的零件为进口件；
（8）智能控制器电脑控制装置，能够准确记载和显示机组的运行参数，并具有记忆、报警、连锁、远传等保护功能，在正常运转时屏幕显示器会显示系统压力、压缩机排气温度、总运转小时及操作模式，如果跳机状况发生时，显示器会指示原因。
售后服务制度承诺
宗旨：
为客户提供优质、安全、可靠的产品，及满意的服务，让您能放心使用我厂的产品。
内容：
1．为用户免费调试设备，免费培训现场操作人员。
2．（1）本机保质期一年（机头保质一年），如保质期内我公司产品出现质量问题及故障属我厂质量问题一概免费。
（2）客户应对本机定期保养与检查，如保质期外或保养不当出现人为或机器本身故障，本市客户只收取零件费用，外地客户三年内免收服务费，三年后酌情收取服务费。
注：服务人员4小时、外地24小时内到位做到迅速及时解决机器故障，不拖延。
3．机器保养由服务人员指导操作人员完成。
4．定期询问和人员到现场巡回（每三个月一次免费）检查，外地（每六个月一次免费）检查。看用户使用维护方面存在的问题，以便及时得到解决。
制造商：复盛机械XX
2006年3月
S I N C E1953 使用手册 INSTRUCTION MANUAL SCREW AIR COMPRESSOR 螺杆式空气压缩机 复盛公司 感谢您选用复盛牌螺杆空气压缩机!
复盛公司对产品享有设计变更权，不对已出厂产品进行相应修改和改进。 ********************************************************** 说明：1．如不特别指明，本说明书中所指的压力均为表压力； 2．用户就保养、服务等有关压缩机的问题与本公司联系时，请指明机型和压力别，该内容在机器的铭牌上和保修卡上 均有标识。 ********************************************************** 机组型号 主机编号 开机调试日期
前言 十分感谢您选用复盛牌螺杆空压机，本公司的产品在出厂前均已经过严格的检验与测试，但为确保机器能够安全、可靠、耐久地使用，请操作人员在机组运行前详细阅读本使用说明书，充分掌握该空压机组的操作规范和技能，使其设备长期处于良好的工作状态。 为了保证用户权益，请将设备质量保证卡寄回本公司服务部门，以便我公司能给予您及时的、最好的技术服务和售后服务。 谢谢！
安全敬告 在安全操作空压机前，请务必仔细阅读： ********************************************************** 安全注意事项： 1. 安装配管焊接时，需移开周围易燃物品，并注意防止焊接火花 掉入空压机内，避免烧坏空压机某些部件； 2. 引到空压机的供电线径必须与其功率匹配（要考虑电线长度所 引起的压降）并安装空气开关、熔断丝等安全装置，为确保电 器设备的可靠安全，必须要有接地装置，必要时加装避雷装置； 3. 新机调试，必须由本公司指定或认可的调试人员进行； 4. 开机前应确认机组内无人，并检查是否有遗留物品和工具，关 上机组门。开机时，应先通知机组周围人员注意安全； 5. 第一次开机或电源线变动时，必须注意主机和风机转向是否按 箭头指示方向运转； 6. 空压机不能在高于铭牌规定的排气压力下工作，否则会导致电 机过载而烧坏； 7. 在空压机发生故障或有不安全因素存在时，切勿强行开机，此 时应切断电源，并作出显著警示标志； 8. 压缩空气和电器都具有危险性，检修或维护保养时应确认电源 已被切断，并在电源处挂“检修”或“禁止合闸”等警告标志，
复盛空压机低压使用说 明 标准化管理部编码-[99968T-6889628-J68568-1689N]
用手册 INSTRUCTION MANUAL SCREW AIR COMPRESSOR 螺杆式空气压缩机 中山复盛机电有限公司 ZHONGSHAN FU SHENG ELECTROMECHANIC
感谢您选用复盛牌螺杆空气压缩机! 复盛公司对产品享有设计变更权，不对已出厂产品进行相应修改和改 进。 说明：1．如不特别指明，本说明书中所指的压力均为表压力； 2．用户就保养、服务等有关压缩机的问题与本公司联系时，请指明 机型和压力别，该内容在机器的铭牌上和保修卡上均有标识。 **************************************************************** 机组型号 主机编号 开机调试日期 前言 十分感谢您选用复盛牌螺杆空压机，本公司的产品在出厂前均已经过严格的 检验与测试，但为确保机器能够安全、可靠、耐久地使用，请操作人员在机 组运行前详细阅读本使用说明书，充分掌握该空压机组的操作规范和技能， 使其设备长期处于良好的工作状态。 为了保证用户权益，请将设备用户档案反馈卡寄回本公司服务部门， 以便我公司能给予您及时的、最好的技术服务和售后服务。 谢谢！ 安全敬告 在安全操作空压机前，请务必仔细阅读： **************************************************************** 安全注意事项：
1. 安装配管焊接时，需移开周围易燃物品，并注意防止焊接火花掉入空 压机内，避免烧坏空压机某些部件； 2. 引到空压机的供电线径必须与其功率匹配（要考虑电线长度所引起的 压降）并安装空气开关、熔断丝等安全装置，(空气开发选型适当，大约为空压机额定电流的～2倍,选型大小会导致频繁跳机,太大则会起不到保护作用)为确保电器设备的可靠安全，必须要有接地装置，必要时加装避雷装置； 3. 新机调试，必须由本公司指定或认可的调试人员进行； 4. 开机前应确认机组内无人，并检查是否有遗留物品和工具，关上机组 门。开机时，应先通知机组周围人员注意安全； 5. 第一次开机或电源线变动时，必须注意主机和风机转向是否按箭头指 示方向运转； 6. 空压机不能在高于铭牌规定的排气压力下工作，否则会导致电机过载 而烧坏； 7. 在空压机发生故障或有不安全因素存在时，切勿强行开机，此时应切 断电源，并作出显着警示标志； 8. 压缩空气和电器都具有危险性，检修或维护保养时应确认电源已被切 断，并在电源处挂“检修”或“禁止合闸”等警告标志，以防他人合闸送电造成伤害； 9. 停机维护必须关闭空压机机组对外供气相应隔离阀，且维护人员应避 开空压机系统中的任何排气口把机组压缩空气安全释放完，等待空压机机组全部冷却后进行；
空压机使用说明书 目录 1.概述 (90) 2.启动和运行程序 (93) 3.控制和仪表 (95) 4.润滑油、冷却器和油细分离器 (104) 5.空气滤清器 (105) 6.故障排除 (106)
1.概述 压缩机：原装进口的螺杆压缩机主机是一靠啮合的螺旋形转子进行压缩的单级容积式回转机械。两转子都靠安装在压缩腔外的高额定负载转子轴承支承，单一宽度的圆柱滚子轴承装在吸气端承受径向载荷。装在排气端的圆锥滚子轴承对转子进行轴向定位并承受所有轴向载荷和剩余的径向载荷。 压缩原理(图1-1)：压缩是通过主辅转子在一气缸内同时啮合来完成的。主转子有四个互成90°分布的螺旋形凸齿，辅转子有五个互成60°分布的螺旋形凹槽与主转子凸齿啮合。 空气入口位于压缩机气缸顶部靠近驱动轴侧。排气口在气缸底部相反的一侧。图1—1是为了表示吸、排气口的反向视图，当转子在吸气口尚未啮合时，空气流入主转子凸齿和辅转子凹槽的空腔内，此时压缩循环开始。(见图A)当转子与吸气口脱开时，空气被封闭在主辅转子构成的空腔内，并随啮合的转子轴向移动，(见图B)当继续啮合，更多的主转子凸齿进入辅转子的凹槽，容积减少，压力升高。 喷入气缸的油用以带走压缩产生的热量和密封内部间隙。容积减少，压力升高一直持续到封闭在转子内腔中的油气混和物通过排气孔口排入油气桶内的时候。为了生成一个连续平稳无冲击的压缩空气流，转子上的每一容积都以极高的连续性遵循同样的“吸气——压缩——排气”循环。 压缩机系统的空气流程(图4—1)：空气进入空气滤清器，流经吸气卸荷阀进入压缩机，经压缩后，油气混合物进入油气桶内，在那里，大多数带走的油通过
下载可编辑 空压机使用说明书 目录 1.概述 (90) 2.启动和运行程序 (94) 3.控制和仪表 (97) 4.润滑油、冷却器和油细分离器 (108) 5.空气滤清器 (109) 6.故障排除 (111)
1.概述 压缩机：原装进口的螺杆压缩机主机是一靠啮合的螺旋形转子进行压缩的单级容积式回转机械。两转子都靠安装在压缩腔外的高额定负载转子轴承支承，单一宽度的圆柱滚子轴承装在吸气端承受径向载荷。装在排气端的圆锥滚子轴承对转子进行轴向定位并承受所有轴向载荷和剩余的径向载荷。 压缩原理(图1-1)：压缩是通过主辅转子在一气缸内同时啮合来完成的。主转子有四个互成90°分布的螺旋形凸齿，辅转子有五个互成60°分布的螺旋形凹槽与主转子凸齿啮合。 空气入口位于压缩机气缸顶部靠近驱动轴侧。排气口在气缸底部相反的一侧。图1—1是为了表示吸、排气口的反向视图，当转子在吸气口尚未啮合时，空气流入主转子凸齿和辅转子凹槽的空腔内，此时压缩循环开始。(见图A)当转子与吸气口脱开时，空气被封闭在主辅转子构成的空腔内，并随啮合的转子轴向移动，(见图B)当继续啮合，更多的主转子凸齿进入辅转子的凹槽，容积减少，压力升高。 喷入气缸的油用以带走压缩产生的热量和密封内部间隙。容积减少，压力
升高一直持续到封闭在转子内腔中的油气混和物通过排气孔口排入油气桶内的时候。为了生成一个连续平稳无冲击的压缩空气流，转子上的每一容积都以极高的连续性遵循同样的“吸气——压缩——排气”循环。 压缩机系统的空气流程(图4—1)：空气进入空气滤清器，流经吸气卸荷阀进入压缩机，经压缩后，油气混合物进入油气桶内，在那里，大多数带走的油通过速度变化和撞击从空气中分离出来，并落入油气桶内。空气和残留的油进入分离器，在那里油被分离并通过分离器壳体与压缩机之间的连接管道流回压缩机。空气流经压力维持阀，排气止回阀和冷却器，然后进入车间空气管线。 润滑、冷却和密封：油气桶内的空气压力驱使润滑油流过油冷、热控阀和油过滤器，排入压缩机主油路。一部分油通过内部通道注入轴承，齿轮和轴封。其余的油直接喷入压缩腔，带走压缩热，密封内部间隙和润滑转子。 旋转阀：旋转阀是位于气缸排气侧靠近吸气端的一回转螺旋阀。此阀打开和关闭气缸上与吸气通道连通的孔口，这改变压缩机转子的容积来匹配空气的需求，从而达到节能的目的。
复盛空压机低压使用说明Last revision on 21 December 2020
用手册 INSTRUCTION MANUAL SCREW AIR COMPRESSOR 螺杆式空气压缩机 复盛机电有限公司 ZHONGSHAN FU SHENG ELECTROMECHANIC
感谢您选用复盛牌螺杆空气压缩机! 复盛公司对产品享有设计变更权，不对已出厂产品进行相应修改和改 进。 说明：1．如不特别指明，本说明书中所指的压力均为表压力； 2．用户就保养、服务等有关压缩机的问题与本公司联系时，请指明 机型和压力别，该内容在机器的铭牌上和保修卡上均有标识。 **************************************************************** 机组型号 主机编号 开机调试日期 前言 十分感谢您选用复盛牌螺杆空压机，本公司的产品在出厂前均已经过严格的 检验与测试，但为确保机器能够安全、可靠、耐久地使用，请操作人员在机 组运行前详细阅读本使用说明书，充分掌握该空压机组的操作规范和技能， 使其设备长期处于良好的工作状态。 为了保证用户权益，请将设备用户档案反馈卡寄回本公司服务部门， 以便我公司能给予您及时的、最好的技术服务和售后服务。 谢谢！ 安全敬告 在安全操作空压机前，请务必仔细阅读： **************************************************************** 安全注意事项：
1. 安装配管焊接时，需移开周围易燃物品，并注意防止焊接火花掉入空 压机内，避免烧坏空压机某些部件； 2. 引到空压机的供电线径必须与其功率匹配（要考虑电线长度所引起的 压降）并安装空气开关、熔断丝等安全装置，(空气开发选型适当，大约为空压机额定电流的～2倍,选型大小会导致频繁跳机,太大则会起不到保护作用)为确保电器设备的可靠安全，必须要有接地装置，必要时加装避雷装置； 3. 新机调试，必须由本公司指定或认可的调试人员进行； 4. 开机前应确认机组内无人，并检查是否有遗留物品和工具，关上机组 门。开机时，应先通知机组周围人员注意安全； 5. 第一次开机或电源线变动时，必须注意主机和风机转向是否按箭头指 示方向运转； 6. 空压机不能在高于铭牌规定的排气压力下工作，否则会导致电机过载 而烧坏； 7. 在空压机发生故障或有不安全因素存在时，切勿强行开机，此时应切 断电源，并作出显着警示标志； 8. 压缩空气和电器都具有危险性，检修或维护保养时应确认电源已被切 断，并在电源处挂“检修”或“禁止合闸”等警告标志，以防他人合闸送电造成伤害； 9. 停机维护必须关闭空压机机组对外供气相应隔离阀，且维护人员应避 开空压机系统中的任何排气口把机组压缩空气安全释放完，等待空压机机组全部冷却后进行；
S I N C E1953 INSTRUCTION MANUAL SCREW AIR COMPRESSOR 螺杆式空气压缩机 复盛公司 感谢您选用复盛牌螺杆空气压缩机! 复盛公司对产品享有设计变更权，不对已出厂产品进行相应修改和改进。GGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGG 说明：1．如不特别指明，本说明书中所指的压力均为表压力； 2．用户就保养、服务等有关压缩机的问题与本公司联系时，请指明机型和压力别，该内容在机器的铭牌上和保修卡上 均有标识。GGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGG 机组型号 主机编号 开机调试日期 前言 十分感谢您选用复盛牌螺杆空压机，本公司的产品在出厂前均已经过严格的检验与测试，但为确保机器能够安全、可靠、耐久地使用， 请操作人员在机组运行前详细阅读本使用说明书，充分掌握该空压机
组的操作规范和技能，使其设备长期处于良好的工作状态。 为了保证用户权益，请将设备质量保证卡寄回本公司服务部门， 以便我公司能给予您及时的、最好的技术服务和售后服务。 谢谢！ 安全敬告 在安全操作空压机前，请务必仔细阅读：GGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGG 安全注意事项： 1. 安装配管焊接时，需移开周围易燃物品，并注意防止焊接火花掉 入空压机内，避免烧坏空压机某些部件； 2. 引到空压机的供电线径必须与其功率匹配（要考虑电线长度所引 起的压降）并安装空气开关、熔断丝等安全装置，为确保电器设 备的可靠安全，必须要有接地装置，必要时加装避雷装置； 3. 新机调试，必须由本公司指定或认可的调试人员进行； 4. 开机前应确认机组内无人，并检查是否有遗留物品和工具，关上 机组门。开机时，应先通知机组周围人员注意安全； 5. 第一次开机或电源线变动时，必须注意主机和风机转向是否按箭 头指示方向运转； 6. 空压机不能在高于铭牌规定的排气压力下工作，否则会导致电机 过载而烧坏； 7. 在空压机发生故障或有不安全因素存在时，切勿强行开机，此时 应切断电源，并作出显著警示标志； 8. 压缩空气和电器都具有危险性，检修或维护保养时应确认电源已 被切断，并在电源处挂“检修”或“禁止合闸”等警告标志，以 防他人合闸送电造成伤害； 9.停机维护必须关闭空压机机组对外供气相应隔离阀，且维护人员应 避开空压机系统中的任何排气口把机组压缩空气安全释放完，等 待空压机机组全部冷却后进行； 10．清洗机组零部件时，应采用无腐蚀性的安全溶剂，严禁使用易燃易爆及易挥发的清洗剂； 11．空压机运行一段时间后，须定期检查安全阀等保护系统，确保其灵敏可靠，安全阀必需定期进行鉴定（一般每年检验一次）； 12．空压机的零配件必须是正厂提供，其螺杆油必须为本公司指定复盛螺杆空压机高级冷却液，并且两种不同品牌的油严禁混用，否 则会引起系统积炭造成重大事故； 13．冬季空压机停止使用时，必须将油冷却器及后部冷却器中的冷却水完全排放干净，以防锈蚀和冻裂； 14．空压机组应由固定人员操作，操作人员应通读并理解本说明书内
复盛空压机说明书 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
S I N C E1953 INSTRUCTION MANUAL SCREW AIR COMPRESSOR 螺杆式空气压缩机 复盛公司 感谢您选用复盛牌螺杆空气压缩机! 复盛公司对产品享有设计变更权，不对已出厂产品进行相应修改和改进。 ********************************************************** 说明：1．如不特别指明，本说明书中所指的压力均为表压力； 2．用户就保养、服务等有关压缩机的问题与本公司联系时，请指明机型和压力别，该内容在机器的铭牌上和保修卡上均有标识。 ********************************************************** 机组型号 主机编号 开机调试日期
前言 十分感谢您选用复盛牌螺杆空压机，本公司的产品在出厂前均已经过严格的检验与测 试，但为确保机器能够安全、可靠、耐久地使用，请操作人员在机组运行前详细阅读本使 用说明书，充分掌握该空压机组的操作规范和技能，使其设备长期处于良好的工作状态。 为了保证用户权益，请将设备质量保证卡寄回本公司服务部门，以便我公司能给予 您及时的、最好的技术服务和售后服务。 谢谢！ 安全敬告 在安全操作空压机前，请务必仔细阅读： ********************************************************** 安全注意事项： 1. 安装配管焊接时，需移开周围易燃物品，并注意防止焊接火花掉入空压机内，避免烧 坏空压机某些部件； 2. 引到空压机的供电线径必须与其功率匹配（要考虑电线长度所引起的压降）并安装空 气开关、熔断丝等安全装置，为确保电器设备的可靠安全，必须要有接地装置，必要 时加装避雷装置； 3. 新机调试，必须由本公司指定或认可的调试人员进行；
一、日常开机前检查 空压机使用说明书 目录 1.概述 (90) 2.启动和运行程序 (93) 3.控制和仪表 (95) 4.润滑油、冷却器和油细分离器 (105) 5.空气滤清器 (106) 6.故障排除 (107)
1.概述 压缩机：原装进口的螺杆压缩机主机是一靠啮合的螺旋形转子进行压缩的单级容积式回转机械。两转子都靠安装在压缩腔外的高额定负载转子轴承支承，单一宽度的圆柱滚子轴承装在吸气端承受径向载荷。装在排气端的圆锥滚子轴承对转子进行轴向定位并承受所有轴向载荷和剩余的径向载荷。 压缩原理(图1-1)：压缩是通过主辅转子在一气缸内同时啮合来完成的。主转子有四个互成90°分布的螺旋形凸齿，辅转子有五个互成60°分布的螺旋形凹槽与主转子凸齿啮合。 空气入口位于压缩机气缸顶部靠近驱动轴侧。排气口在气缸底部相反的一侧。图1—1是为了表示吸、排气口的反向视图，当转子在吸气口尚未啮合时，空气流入主转子凸齿和辅转子凹槽的空腔内，此时压缩循环开始。(见图A)当转子与吸气口脱开时，空气被封闭在主辅转子构成的空腔内，并随啮合的转子轴向移动，(见图B)当继续啮合，更多的主转子凸齿进入辅转子的凹槽，容积减少，压力升高。 喷入气缸的油用以带走压缩产生的热量和密封内部间隙。容积减少，压力升高一直持续到封闭在转子内腔中的油气混和物通过排气孔口排入油气桶内的时候。为了生成一个连续平稳无冲击的压缩空气流，转子上的每一容积都以极高的连续性遵循同样的“吸气——压缩——排气”循环。 压缩机系统的空气流程(图4—1)：空气进入空气滤清器，流经吸气卸荷阀进入压缩机，经压缩后，油气混合物进入油气桶内，在那里，大多数带走的油通过
使用手册 MLG系列矿用螺杆式移动空气压缩机 北京复盛机械有限公司
第一章售后服务介绍 1.1 前言 首先，感谢您选用复盛牌MLG（F）煤矿用螺杆式移动空气压缩机，希望它能很顺利地为您的生产作出贡献。 本公司的产品在出厂前均已经过严格的检验与测试，但为确保机器能安全、可靠、耐久地使用，所以在使用前，务请您在百忙中一定要花一些时间，详加阅读本使用手册以及电机、磁力起动器说明书，以便正确地使用保养。如对本手册的内容有不了解之处，请您与本公司或就近的营业单位联系，我们一定竭诚为您服务。谢谢您！ 1.2 服务内容 1.2.1 一般售后服务 1.服务内容与时效 凡属本公司产品，不论使用年限，当接获来电或来函后，即可获得下列项目之服务：①新机试车②故障排除③回厂大修④洽购零件⑤疑难解答⑥抱怨处理 2.保证期限 机器在交货后保证一年（交货后十四个月之期限，或初次运转后十二个月之期限为本公司对售出机器之保证期限，二者间以先期满者为准），保证期限内如有因制造不良而发生故障，由本公司负责免费修理，唯请您遵照机器管理与使用规则妥为保养。若在保证期限外，则酌收服务价格之零件费与工资。 1.2.2 巡回服务 在保证期限内，主动派遣技术人员到贵矿做检查、解说之服务，以求防患于未然。 1.3 收货 1．当您收到空压机时，请先检查是否合乎您所订的型式与规格。 2．根据随机器所附的成品出库单所列项目，查点数量是否相符。 3．机器与附件在运送过程中是否受损。 4．如有短缺或受损请将情况在成品出库单上注明，并请接洽本公司业务人员，将会给您圆满的解决。
第二章概述 2.l 特点： 螺杆压缩机因具有其它类型压缩机无可比拟的优越性，已成为现代压缩机的主流。复盛牌螺杆式空压机（以下简称空压机），是根据我国环境条件而研制的新型设备，具有如下之显著特点： 一、主机 1、先进的齿型：采用台湾最具规模、设备最先进的压缩机厂家——复盛股份有限 公司开发生产的最先进、效能比值领先世界各国厂家的第三代高效螺杆压缩机 主机，其五对六专利齿形（美国专利No. 4. 890.992，英国专利No.2.230.563，日本专利No.2.008.216）齿间落差小，故回流损失小，比四对六齿形提高效率 10~12 ％，省电25 ％。 2、精密的加工设备：主机加工检测全部采用进口高精密度设备，确保了设计上要 求的加工精度。 3、严谨的设计：转子设计合理，长径比较小，故弯曲应力小；转速低，噪音低， 寿命长。转子经精密加工及动平衡测试，并配合重载型轴承。整体式的机壳，加工精度高，确保了螺杆的同轴度、平行度和螺杆间的间隙，提高压缩效率。 二、机组 1、压力控制全部采用气控元件，省电的容量调整，0~100 ％负荷控制，能随着 实际使用风量的多少，自动调整马力消耗。 2、使用安全可靠，具有防爆、过载、短路、断相、漏电、防自起动等保护，还具 有超温自动停机保护以及容调、制压阀、安全阀三重保护，防止压缩机超压运行。 3、移动灵活，操作简单，维护方便，机组的所有零部件均装置在一台车架上，成 为一个机动灵活的井下空压机站，可牵引或推送至用气点附近，往车轮下楔入木楔，接通电源和风管即可投入使用。无需专门洞室，也无需基础固定。整机设计体贴周到，自动化程度高，使得操作非常简单。 2.2 规范及主要技术参数 2.2.l 型式
用手册 INSTRUCTION MANUAL SCREW AIR COMPRESSOR 螺杆式空气压缩机 中山复盛机电有限公司 ZHONGSHAN FU SHENG ELECTROMECHANIC
感谢您选用复盛牌螺杆空气压缩机! 复盛公司对产品享有设计变更权，不对已出厂产品进行相应修改和改 进。 说明：1．如不特别指明，本说明书中所指的压力均为表压力； 2．用户就保养、服务等有关压缩机的问题与本公司联系时，请指明 机型和压力别，该内容在机器的铭牌上和保修卡上均有标识。 **************************************************************** 机组型号 主机编号 开机调试日期 前言 十分感谢您选用复盛牌螺杆空压机，本公司的产品在出厂前均已经过严格的 检验与测试，但为确保机器能够安全、可靠、耐久地使用，请操作人员在机 组运行前详细阅读本使用说明书，充分掌握该空压机组的操作规范和技能， 使其设备长期处于良好的工作状态。 为了保证用户权益，请将设备用户档案反馈卡寄回本公司服务部门， 以便我公司能给予您及时的、最好的技术服务和售后服务。 谢谢！ 安全敬告 在安全操作空压机前，请务必仔细阅读： **************************************************************** 安全注意事项：
1. 安装配管焊接时，需移开周围易燃物品，并注意防止焊接火花掉入空压 机内，避免烧坏空压机某些部件； 2. 引到空压机的供电线径必须与其功率匹配（要考虑电线长度所引起的压 降）并安装空气开关、熔断丝等安全装置，(空气开发选型适当，大约为空压机额定电流的～2倍,选型大小会导致频繁跳机,太大则会起不到保护作用)为确保电器设备的可靠安全，必须要有接地装置，必要时加装避雷装置； 3. 新机调试，必须由本公司指定或认可的调试人员进行； 4. 开机前应确认机组内无人，并检查是否有遗留物品和工具，关上机组门。 开机时，应先通知机组周围人员注意安全； 5. 第一次开机或电源线变动时，必须注意主机和风机转向是否按箭头指示 方向运转； 6. 空压机不能在高于铭牌规定的排气压力下工作，否则会导致电机过载而 烧坏； 7. 在空压机发生故障或有不安全因素存在时，切勿强行开机，此时应切断 电源，并作出显着警示标志； 8. 压缩空气和电器都具有危险性，检修或维护保养时应确认电源已被切 断，并在电源处挂“检修”或“禁止合闸”等警告标志，以防他人合闸送电造成伤害； 9. 停机维护必须关闭空压机机组对外供气相应隔离阀，且维护人员应避开 空压机系统中的任何排气口把机组压缩空气安全释放完，等待空压机机组全部冷却后进行；
复盛空压机说明书 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
S I N C E1953 INSTRUCTION MANUAL SCREW AIR COMPRESSOR 螺杆式空气压缩机 复盛公司 感谢您选用复盛牌螺杆空气压缩机! 复盛公司对产品享有设计变更权，不对已出厂产品进行相应修改和改进。 ********************************************************** 说明：1．如不特别指明，本说明书中所指的压力均为表压力； 2．用户就保养、服务等有关压缩机的问题与本公司联系时，请指明机型和压力别，该内容在机器的铭牌上和保修卡上均有标识。********************************************************** 机组型号 主机编号 开机调试日期 前言 十分感谢您选用复盛牌螺杆空压机，本公司的产品在出厂前均已经过严格的检验与测试，但为确保机器能够安全、可靠、耐久地使用，请操作 人员在机组运行前详细阅读本使用说明书，充分掌握该空压机组的操作规
范和技能，使其设备长期处于良好的工作状态。 为了保证用户权益，请将设备质量保证卡寄回本公司服务部门，以便 我公司能给予您及时的、最好的技术服务和售后服务。 谢谢！ 安全敬告 在安全操作空压机前，请务必仔细阅读： ********************************************************** 安全注意事项： 1. 安装配管焊接时，需移开周围易燃物品，并注意防止焊接火花掉入空 压机内，避免烧坏空压机某些部件； 2. 引到空压机的供电线径必须与其功率匹配（要考虑电线长度所引起的 压降）并安装空气开关、熔断丝等安全装置，为确保电器设备的可靠 安全，必须要有接地装置，必要时加装避雷装置； 3. 新机调试，必须由本公司指定或认可的调试人员进行； 4. 开机前应确认机组内无人，并检查是否有遗留物品和工具，关上机组 门。开机时，应先通知机组周围人员注意安全； 5. 第一次开机或电源线变动时，必须注意主机和风机转向是否按箭头指 示方向运转； 6. 空压机不能在高于铭牌规定的排气压力下工作，否则会导致电机过载 而烧坏； 7. 在空压机发生故障或有不安全因素存在时，切勿强行开机，此时应切 断电源，并作出显着警示标志；

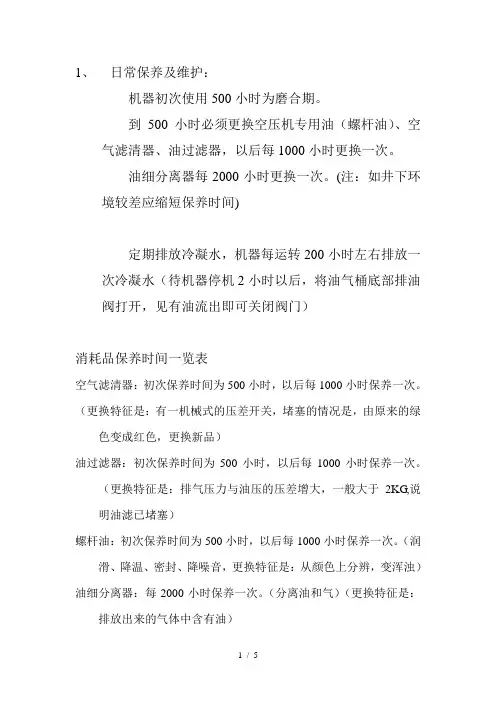

1、日常保养及维护： 机器初次使用500小时为磨合期。 到500小时必须更换空压机专用油（螺杆油）、空气滤清器、油过滤器，以后每1000小时更换一次。 油细分离器每2000小时更换一次。(注：如井下环境较差应缩短保养时间) 定期排放冷凝水，机器每运转200小时左右排放一次冷凝水（待机器停机2小时以后，将油气桶底部排油阀打开，见有油流出即可关闭阀门） 消耗品保养时间一览表 空气滤清器：初次保养时间为500小时，以后每1000小时保养一次。（更换特征是：有一机械式的压差开关，堵塞的情况是，由原来的绿色变成红色，更换新品） 油过滤器：初次保养时间为500小时，以后每1000小时保养一次。 （更换特征是：排气压力与油压的压差增大，一般大于2KG,说明油滤已堵塞） 螺杆油：初次保养时间为500小时，以后每1000小时保养一次。（润滑、降温、密封、降噪音，更换特征是：从颜色上分辨，变浑浊）油细分离器：每2000小时保养一次。（分离油和气）（更换特征是：排放出来的气体中含有油）
保养与使用说明 7.1 润滑油规范与使用说明 7.1.l 润滑油规范 润滑油对螺杆空压机的性能具有决定性的影响，若使用不当或错误，则会导致空压机体的严重损坏，甚至可能引发火灾，因此，必须使用复 盛螺杆压缩机高级冷却液。 7.1.2影响换油时间的因素： 1、通风不良，环境温度太高 2、高湿度环境或雨季 3、灰尘多的环境 在以上环境中应将后文7.4节提及的换油时间酌情缩短 7.1.3换油步骤 1、将空压机运转，使油温上升，以利排放，然后按下“停止”按钮，使 空压机停止运转。 2、打开油气桶底部之排污阀，如油气桶内有残压时，泄油速度很快，容 易喷出，应慢慢打开，注意应将系统内所有润滑油放净，如管路、冷却 器、油气桶等。 3、润滑油放净后，关闭排污阀，打开加油口盖注入新油。注意,因开机后 部分油会留在管路之中，故空压机加油应加至观油镜上面一个紧固螺丝 处，即充满整个观油镜，开机后其油面会下降较多，应确保空压机正常 运转时油位在观油镜上下红线之间，不足应停机补油。 7.1.4润滑油使用之注意事项 切记不要让润滑油超期使用，而应按时更换，否则油品之品质下降，润滑性不佳，容易造成超温停机，且较脏之油品也易造成油路堵塞，使零部件损坏。 7.2压力系统之调整 7.2.l容调系统之调整 容调阀可视现场之用风量，作最佳之调整。顺时针调整容调阀，可提高设 定压力，反之降低设定压力，如不需容调，可 将其拧紧锁死。 7.3油气分离器的更换
复盛空压机说明书标准化管理部编码-[99968T-6889628-J68568-1689N]
S I N C E1953 INSTRUCTION MANUAL SCREW AIR COMPRESSOR 螺杆式空气压缩机 复盛公司 感谢您选用复盛牌螺杆空气压缩机! 复盛公司对产品享有设计变更权，不对已出厂产品进行相应修改和改进。 ********************************************************** 说明：1．如不特别指明，本说明书中所指的压力均为表压力； 2．用户就保养、服务等有关压缩机的问题与本公司联系时，请指明机型和压力别，该内容在机器的铭牌上和保修卡上均有标识。********************************************************** 机组型号 主机编号 开机调试日期 前言 十分感谢您选用复盛牌螺杆空压机，本公司的产品在出厂前均已经过严格的检验与测试，但为确保机器能够安全、可靠、耐久地使用，请操作 人员在机组运行前详细阅读本使用说明书，充分掌握该空压机组的操作规
范和技能，使其设备长期处于良好的工作状态。 为了保证用户权益，请将设备质量保证卡寄回本公司服务部门，以便 我公司能给予您及时的、最好的技术服务和售后服务。 谢谢！ 安全敬告 在安全操作空压机前，请务必仔细阅读： ********************************************************** 安全注意事项： 1. 安装配管焊接时，需移开周围易燃物品，并注意防止焊接火花掉入空 压机内，避免烧坏空压机某些部件； 2. 引到空压机的供电线径必须与其功率匹配（要考虑电线长度所引起的 压降）并安装空气开关、熔断丝等安全装置，为确保电器设备的可靠 安全，必须要有接地装置，必要时加装避雷装置； 3. 新机调试，必须由本公司指定或认可的调试人员进行； 4. 开机前应确认机组内无人，并检查是否有遗留物品和工具，关上机组 门。开机时，应先通知机组周围人员注意安全； 5. 第一次开机或电源线变动时，必须注意主机和风机转向是否按箭头指 示方向运转； 6. 空压机不能在高于铭牌规定的排气压力下工作，否则会导致电机过载 而烧坏； 7. 在空压机发生故障或有不安全因素存在时，切勿强行开机，此时应切 断电源，并作出显着警示标志；

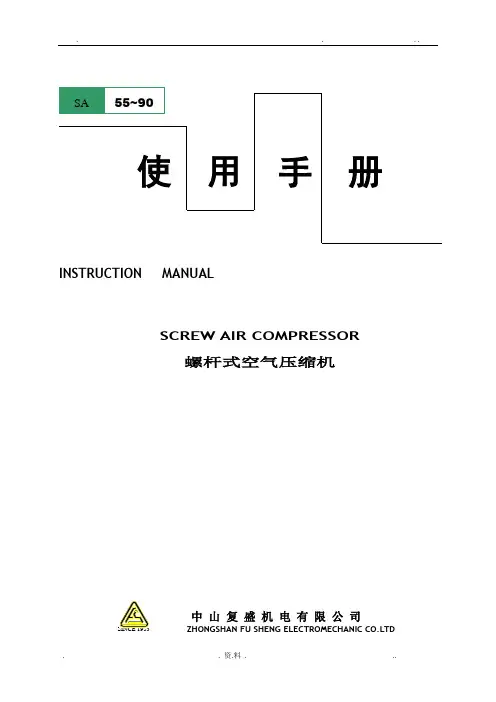

INSTRUCTION MANUAL SCREW AIR COMPRESSOR 螺杆式空气压缩机 中 山 复 盛 机 电 有 限 公 司 ZHONGSHAN FU SHENG ELECTROMECHANIC CO.LTD
