2.7 如图2-2所示网络，在位置1、2和3处装有电流保护，系统参数为：
115/3E kV ?=，115G X =Ω 、210G X =Ω，310G X =Ω，1260L L km ==，340L km =，50B C L km -=，30C D L km -=，20D E L m -=，
线路阻抗0.4/km Ω，rel K Ⅰ
=1.2 、rel K Ⅱ=rel K Ⅲ
=1.15 ，
.max 300B C I A -=，.max 200C D I A -=， .max
150D E I A -=，ss K =1.5、re K =0.85。试求：
（1）发电机元件最多三台运行，最少一台运行，线路最多三条运行，最少一条运行，请确定保护3在系统最大、最小运行方式下的等值阻抗。
（2）整定保护1、2、3的电流速断定值，并计算各自的最小保护范围。
（3）整定保护2、3的限时电流速断定值，并校验使其满足灵敏度要求（sen K ≥1.2）
（4）整定保护1、2、3的过电流定值，假定流过母线E 的过电流保护动作时限为0.5s ，校验保护1作后备用，保护2和3作远备用的灵敏度。
G1
G2
G3
A
B
C
D
E
9
8
7
6
5
4
3
2
1
L1
L2
L3
图2-2 简单电网示意图
解：由已知可得1L X =2L X =0.4×60=24Ω，3L X =0.4×40=16Ω，BC X =0.4×50=20Ω，CD X =0.4×30Ω， DE X =0.4×20=8Ω
（1）经分析可知，最大运行方式及阻抗最小时，则有三台发电机运行，线路L1~L3全部运行，由题意G1，G2连接在同一母线上，则
.min s X =（1G X ||2G X +1L X ||2L X ）||(3G X +3L X )=(6+12)||(10+16)=10.6
同理，最小运行方式下即阻抗最大，分析可知只有在G1和L1运行，相应地有.max s X =1G X +1L X =39
B
C
D
E
3
2
1
E ?
.min
s X 10.6
20
12
8
图2-3 等值电路
（2）对于保护1，其等值电路图如图2-3所示，母线E 最大运行方式下发生三相短路流过保护1 的最大短路电流为
..max .min 115/3
1.31210.620128
k E s BC CD DE
E
I kA X X X X =
=
=+++++
相应的速断定值为.1set I Ⅰ=rel K Ⅰ
×..max k E I =1.2×1.312=1.57kA
最小保护范围计算公式为set I Ⅰ=32.max 1min s E Z Z L + min L =.max 3120.4
s set E Z I ??
? ?-? ? ???
Ⅰ=-85.9km
即1处的电流速断保护在最小运行方式下没有保护区。
对于保护2等值电路如图2-3所示，母线D 在最大运行方式下发生三相短路流过保护2 的
最大电流 ..max k D I =.min s BC CD
E
X X X ++=1.558kA
相应的速断定值为 .2set I Ⅰ=rel K Ⅰ
×..max k D I =1.2×1.558=1.87kA
最小保护范围为 min L =.max .23120.4s set E Z I ??
? ?-? ? ???
Ⅱ=-70.6km 即2处的电流速断保护在最小运行方式下也没有保护区。
对于保护3等值电路如图2-3所示，母线C 在最大运行方式下发生三相短路流过保护3 的
最大电流 ..max k C I =.min s BC
E
X X +=2.17kA
相应的速断定值为 .3set I Ⅰ=rel K Ⅰ
×..max k C I =1.2×2.17=2.603kA
最小保护范围为 min L =.max .33120.4s set E Z I ??
? ?-? ? ???
Ⅱ=-42.3km 即3处的电流速断保护在最小运行方式下也没有保护区。
上述计算表明，在运行方式变化很大的情况下，电流速断保护在较小运行发生下可能没有保护区。
（3）整定保护2的限时电流速断定值为 set I Ⅱ=set K Ⅱ.1set I Ⅰ=1.15×1.57=1.806kA
线路末段（即D 处）最小运行发生下发生两相短路时的电流为
..max k D I =.max 32s BC CD
E
X X X ++=0.8098kA
所以保护2处的灵敏系数 set
K Ⅱ=..min
k D set
I I Ⅱ=0.4484 即不满足sen K ≥1.2的要求。 同理，保护3的限时电流速断定值为 .3set I Ⅱ=rel K Ⅱ.2set I Ⅰ
=1.15×1.87=2.151kA
线路末段（即C 处）最小运行发生下发生两相短路时的电流为
..max k C I =.max 32s BC
E
X X +=0.9764kA
所以保护3处的灵敏系数 .3
set K Ⅱ=..min
.3
k C set I I Ⅱ=0.4531 即不满足sen K ≥1.2的要求。 可见，由于运行方式变化太大，2、3处的限时电流速断保护的灵敏度都远不能满足要求。
（4）过电流整定值计算公式为 set I Ⅲ
='re re I K =.max rel ss L re
K K I K Ⅲ
所以有 .1
set I
Ⅲ=.max rel ss D E re
K K I K -Ⅲ=304.5A
同理得 .2set I Ⅲ=406A .3set I Ⅲ
=609A
在最小运行方式下流过保护元件的最小短路电流的计算公式为 .min k I =
.max 32s L
E
Z Z +
所以有 .min E I =727.8A .min D I =809.8A .min C I =974.51A
所以由灵敏度公式 sen K =.min k set
I
I Ⅲ
可知，保护1作为近后备的灵敏度为 .1set K Ⅲ
=.min .1
E set I I Ⅲ
=2.39≥1.5 满足近后备保护灵敏度的要求； 保护2作为远后备的灵敏度为 .2set K Ⅲ
=.min .2E set I I Ⅲ=1.79≥1.2满足最为远后备保护灵敏度的要求；
保护3作为远后备的灵敏度为 .3set K Ⅲ
=.min .3
E set I I Ⅲ
=1.33≥1.2满足最为远后备保护灵敏度的要求。 保护的动作时间为 1t Ⅲ=0.5+0.5=1s 2t Ⅲ=1t Ⅲ+0.5=1.5s 3t Ⅲ=2t Ⅲ
+0.5=2s
一、填空题(每空1分,共18分) 1、电力系统发生故障时,继电保护装置应 将故障 部分切除,电力系统出现不正常工作时,继电保护装置一般应 发出信号 。 2、继电保护的可靠性就是指保护在应动作时 不拒动 ,不应动作时 不误动 。 3、瞬时电流速断保护的动作电流按大于本线路末端的 最大短路电流 整定,其灵敏性通常用 保护范围的大小 来表示。 4、距离保护就是反应 故障点到保护安装处 的距离,并根据距离的远近确定 动作时间 的—种保护。 5、偏移圆阻抗继电器、方向圆阻抗继电器与全阻抗继电器中, 方向圆阻抗继电器 受过渡电阻的影响最大, 全阻抗继电器 受过渡电阻的影响最小。 6、线路纵差动保护就是通过比较被保护线路首末端电流的 大小 与 相位 的原理实现的,因此它不反应 外部故障 。 7、在变压器的励磁涌流中,除有大量的直流分量外,还有大量的 高次谐波 分量,其中以 二次谐波 为主。 8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动,即 采用速饱与中间变流器, 二次谐波制动的方法 与 间断角鉴别的方法 。 二、单项选择题(每题1分,共12分) 1、电力系统最危险的故障就是( C )。 (A)单相接地 (B)两相短路 (C)三相短路 2、继电保护的灵敏系数sen K 要求( C )。 (A) 1sen K < (B)1sen K = (C)1sen K > 3、定时限过电流保护需要考虑返回系数,就是为了( B )。 (A)提高保护的灵敏性 (B)外部故障切除后保护可靠返回 (C)解决选择性 4、三段式电流保护中,保护范围最小的就是( A ) (A)瞬时电流速断保护 (B)限时电流速断保护 (C)定时限过电流保护 5、三种圆特性的阻抗继电器中, ( B )既能测量故障点的远近,又能判别故障方向 ( A)全阻抗继电器; (B)方向圆阻抗继电器; (C)偏移圆阻抗继电器 6、有一整定阻抗为 860set Z =∠?Ω的方向圆阻抗继电器,当测量阻抗430m Z =∠?Ω时, 该继电器处于( A )状态。 (A)动作 (B)不动作 (C)临界动作 7、考虑助增电流的影响,在整定距离保护II 段的动作阻抗时,分支系数应取( A )。 (A)大于1,并取可能的最小值 (B)大于1,并取可能的最大值 (C)小于1,并取可能的最小值 8、从减小系统振荡的影响出发,距离保护的测量元件应采用( B )。 (A)全阻抗继电器; (B)方向圆阻抗继电器; (C)偏移圆阻抗继电器 9、被保护线路区内短路并伴随通道破坏时,对于相差高频保护( A ) (A)能正确动作 (B)可能拒动 (C)可能误动 10、如图1所示的系统中,线路全部配置高频闭锁式方向纵联保护,k 点短路,若A-B 线路通道故障, 则保护1、2将( C )。 (A)均跳闸 (B)均闭锁 (C)保护1跳闸,保护2 闭锁
第一章绪论 1.什么是故障、异常运行方式和事故？它们之间有什么不同？又有什么联系？故障：危及或影响电力系统运行的安全事故 异常运行方式：电力系统中电气元件的正常工作遭到破坏，但没有发生故障的情况 事故：指系统或其中一部分的正常工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备损坏等。 不同： 联系：故障和不正常运行状态，都可能在电力系统中引起事故。 2.常见故障有哪些类型？故障后果表现在哪些方面？ 各种型式的短路； 雷击、鸟兽跨接电气设备； 备制造缺陷； 设计和安装错误； 检修与维护不当。 后果： 大短路电流和电弧，使故障设备损坏； 短路电流产生的热和电动力，使设备寿命缩短； 电压下降，使用户工作稳定性受到影响，产品质量受到影响； 破坏系统并列运行稳定性，产生振荡，甚至使整个系统瓦解。 3.什么是主保护和后备保护？远后备保护和近后备保护有什么区别和特点？ 主保护: 保护元件内部发生的各种短路故障时，能满足系统稳定及设备安全要求，以最快速度、有选择地切除被保护设备或线路故障的保护。 后备保护：当主保护或断路器拒绝动作时，用以将故障切除的保护。 远后备保护：是指主保护或断路器拒动时，由近电源侧相邻上一级元件的保护实现的后备 优点：保护范围大 缺点：造成事故扩大；在高压电网中往往不能满足灵敏度的要求 近后备保护：是指当主保护拒绝动作时，由本元件的另一套保护来实现的后备，当断路器拒绝动作时，由断路器失灵保护实现后备 优点：不造成事故扩大；在高压电网中能满足灵敏度的要求 缺点：直流系统故障与主保护同时失去作用时，无法起到“后备”的作用；断路器失灵时无法切除故障，不能起到保护作用 4.继电保护的基本任务和基本要求是？ 继电保护装置的基本任务： （1）故障时，自动、迅速、有选择性切除故障元件，使非故障部分正常运行；（2）不正常运行状态时，发出信号（跳闸或减负荷）。 继电保护装置的基本要求： ①选择性②速动性③灵敏性④可靠性 5.继电保护基本原理是什么？ 利用被保护线路或设备故障前后某些突变的物理量为信息量，当突变量达到一定值（整定值）时，起动逻辑控制环节，发出相应的跳闸脉冲或信号。
一、填空题（每空1分，共18分） 1、电力系统发生故障时，继电保护装置应 将故障 部分切除，电力系 统出现不正常工作时，继电保护装置一般应 发出信号 。 2、继电保护的可靠性是指保护在应动作时 不拒动 ，不应动作时 不误动 。 3、瞬时电流速断保护的动作电流按大于本线路末端的 最大短路电流 整定，其灵敏性通常用 保护范围的大小 来表示。 4、距离保护是反应 故障点到保护安装处 的距离，并根据距离的远近 确定 动作时间 的—种保护。 5、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中， 方向圆阻 抗继电器 受过渡电阻的影响最大， 全阻抗继电器 受过渡电阻的 影响最小。 6、线路纵差动保护是通过比较被保护线路首末端电流的 大小 和 相位 的原理实现的，因此它不反应 外部故障 。 7、在变压器的励磁涌流中，除有大量的直流分量外，还有大量的 高次谐波 分量，其中以 二次谐波 为主。 8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动， 即 采用速饱和中间变流器， 二次谐波制动的方法 和 间断角鉴别的 方法 。 二、单项选择题（每题1分，共12分） 1、电力系统最危险的故障是（ C ）。 （A ）单相接地 （B ）两相短路 （C ）三相短路 2、继电保护的灵敏系数sen K 要求（ C ）。 （A ）1sen K < （B ）1sen K = （C ）1sen K > 3、定时限过电流保护需要考虑返回系数，是为了（ B ）。 （A ）提高保护的灵敏性 （B ）外部故障切除后保护可靠返回 （C ）解 决选择性 4、三段式电流保护中，保护范围最小的是（ A ） （A ）瞬时电流速断保护 （B ）限时电流速断保护 （C ）定时限 过电流保护 5、三种圆特性的阻抗继电器中， （ B ）既能测量故障点的远近，又能判 别故障方向 （A ）全阻抗继电器； （B ）方向圆阻抗继电器； （C ）偏移圆 阻抗继电器 6、有一整定阻抗为860set Z =∠?Ω的方向圆阻抗继电器，当测量阻抗 430m Z =∠?Ω时，该继电器处于 （ A ）状态。

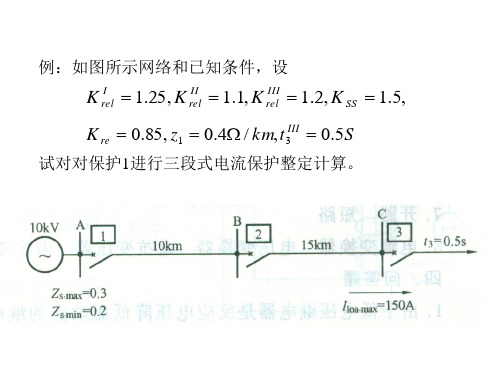

精心整理 继电保护作业题 1.在如图所示的35Kv 电网中，已知，线路L1长度20公里，线路正序阻抗为0.4欧姆/公里，系统阻抗8欧姆，分别求线路L1出口出，50%处以及末端三相金属性短路时，流经其保护安装处的短路电流值。 2.如图所示网络，试对保护1进行三段式电流保护整定计算。已知：10.4/;Z km =Ω 1.25; 1.15; 1.2;I II III rel rel rel K K K ===自起动系数 1.5;ss K =电流继电器返回系0.85;re K = 解: （1（2（3max %l 电流（1即：（21II I t t =（3 保护（1）求动作电流1III set I ?。按躲过本线路可能流过的最大负荷电流来整定，即： (2）动作时限。应比相邻线路保护的最大动作时限高一个级差t ?，即： （3）灵敏系数校验。 1)作近后备时。利用最小运行方式下本线路末端发生两相金属性短路时流过保护的电流校验灵敏系数，即：
min 11max 1)/37/)/0.487 3.45 1.5250.415III K B sen set III set S AB E I K I I Z Z l ??????==+==>+?满足要求。 2)作远后备时。利用最小运行方式下相邻线路末端（即K2点）发生两相金属性短路时流过保护的电流校验灵敏系数，即： min 11max 1()/2III K C S sen set III set S AC I E K I I Z Z l ?????= =+=,线路阻抗角，B 变上的 .max L ，负荷功率因数,阻抗测量元件返回系数取，电动机自启动系 2s ，试求距离保护1的Ⅰ、Ⅱ、Ⅲ段的动作阻抗，整定阻抗及动作时限。 解：1．计算线路阻抗 2．距离保护Ⅰ段的动作阻抗 3满足要求) 4．距离保护Ⅲ段的动作阻抗 最小负荷阻抗：
绪论 一、填空题： 1、继电保护动作的_________是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。1、选择性 2、在继电保护整定计算中，通常要考虑系统的_______、_________两种极端运行方式。2、最大最小 3、电力系统整定计算时不考虑过渡电阻的短路，称为___________短路。3、金属性 4、输电线路的短路可分为___________、____________两类。4、相间短路接地短路 5、短路时总要伴随产生很大的_________，同时使系统中______降低。5、短路电流电压 6、反应整个被保护元件上的故障，并能以最短的时限有选择地切除故障的保护称为 _____。6、主保护 7、一般来说，按预先整定的输入量动作，并具有电路控制功能的元件称为_________。 7、继电器 8、如继电保护装置误动跳闸，且经远方跳闸装置使对侧断路器跳闸，则只对误动装置进行评价，对装置不予评价。8、远方跳闸 9、一次设备停电，保护装置及二次回路无工作时，保护装置可，但其跳其他运行断路器的出口连接片。9、不停用宜断开 10、高压电网继电保护的运行整定，是以保证电网的为根本目标的。10、全局安全稳 定运行
11、当主保护或断路器拒动时，由相邻电力设备或相邻线路保护实现后备称之为；主保护拒动时由本设备另一套保护实现后备、断路器拒动时由断路器失灵保护实现后备称之为。11、远后备近后备 二、选择题： 1、继电保护装置是由______组成的。 (A)二次回路各元件；（B）测量元件、逻辑元件、执行元件；（C）包括各种继电器、仪表回路；（D）仪表回路。1、B 2、线路继电保护装置在该线路发生故障时，能迅速将故障部分切除并______。 (A)自动重合闸一次；（B）发出信号；（C）将完好部分继续运行；（D）以上三点均正确。 2、B 3、继电器按其结构形式分类，目前主要有______。 (A)测量继电器和辅助继电器；（B）电流型和电压型继电器；（C）电磁型、感应型、整流型和静态型；（D）启动继电器和出口继电器。3、C 4、当系统发生故障时，正确地切断离故障点最近的断路器，是继电保护装置的______的体现。4.B (A)快速性；（B）选择性；（C）可靠性；（D）灵敏性。
二、多选题（共 5 道试题，共 20 分。） 1. 关于电流保护的接线方式，说法正确的是（AC ） A. 指保护中电流继电器与电流互感器二次线圈之间的连接方式 B. 指保护中电流继电器与电流互感器一次线圈之间的连接方式 C. 分为三相星形接线和两相星形接线两种 D. 分为三相三角接线和两相三角接线两种 2. 辅助继电器可分为(ABC ) A. 中间继电器 B. 时间继电器 C. 信号继电器 3. 关于距离保护的说法，正确的是（ABCD ） A. 它可以在多电源的复杂网络中保证动作的选择性 B. 距离保护较电流、电压保护有较高灵敏性 C. 距离Ⅰ段是瞬时动作的，但它只能保护线路全长的80%-85% D. 接线复杂，可靠性比电流保护低 满分：4 分 4. 影响距离保护正确工作的因素包括（ABCD ） A. 短路点过渡电阻 B. 电力系统振荡 C. 电压回路断线 D. 串联电容补偿 满分：4 分 5. 影响输电线纵联差动保护正确工作的因素有（A BC） A. 电流互感器的误差和不平衡电流 B. 导引线的阻抗和分布电容
一、单选题（共 20 道试题，共 80 分。） 1. 发电机的负序过流保护主要是为了防止（B） A. 损坏发电机的定子线圈 B. 损坏发电机的转子 C. 损坏发电机的励磁系统 2. 中性点不直接接地的系统中，过补偿是指补偿后(A ) A. 电感电流大于电容电流 B. 电感电流小于电容电流 C. 电感电流等于电容电流 3. 谐波制动的变压器保护中设置差动速断的主要原因是（B） A. 为了提高差动保护的动作速度 B. 为了防止较高的短路水平时，由于电流互感器的饱和产生谐波，高次谐波量增加，导致差动元件拒动 C. 保护设置的双重化，互为备用 4. 下列对线路距离保护振荡闭锁控制原则的描述，错误的是（B） A. 单侧电源线路的距离保护不应经振荡闭锁 B. 双侧电源线路的距离保护必须经振荡闭锁 C. 35kv及以下的线路距离保护不考虑系统振荡误动问题 5. 瓦斯保护的动作要求是（A ） A. 当变压器内部产生轻瓦斯时应瞬时动作于信号，当产生大量瓦斯时应动作于断开变压器各侧断路器 B. 当变压器油箱内产生瓦斯时，应立即动作于信号和跳开各侧断路器 C. 当变压器内部产生瓦斯时，应立即动作于跳闸 6. 电力系统三段式电流保护中，保护范围最大的是（C） A. 电流速断保护 B. 限时电流速断保护
继电保护试题答案 一、填空题（在下列各题的空格内填入恰当的内容，共20分，）： 1.测量保护交流回路对地绝缘电阻时，应使用1000V摇表，绝缘电阻阻值应 大于10M欧姆。 2.所谓继电保护的“四性”是选择性、快速性、灵敏性和可靠性。 3.在继电保护二次回路中，按机械强度要求，控制电缆或绝缘导线的芯线最小截面为： 强电控制回路，不应小于 1.5mm2；弱电控制回路，不应小于0.5mm2。 4.WFB-800变压器差动保护通常采用波形比较和二次谐波制动两种方法躲励 磁涌流。 5.防止跳跃继电器的电流线圈应接在防跳保持节点和跳闸线圈之间。 6.WXH-801(802)零序保护中使用的零序电压是自产3U0。 7.电压互感器二次回路通电试验时，为防止二次侧向一次侧反充电，应二次回路断开 外，还应一次熔断器取下或断开刀开关。 8.电流互感器的二次回路与电压互感器的二次回路，不得共用一根电缆，电流互感器 二次各相电流与中性线应置于同一电缆内；电压互感器二次各相电压与中性线 亦应置于同一电缆内。 9.当阻抗继电器的动作阻抗等于0·9倍整定阻抗时，流入继电器的最小电流称之 为最小精工电流，精工电流与整定阻抗的乘积称之为精工电压。 10.继电保护装置试验所用仪表的精度应为__0.5____级。 11.主要为了防止差动继电器误动作或误碰出口中间继电器造成母差保护误动， 母差保护采用了电压闭锁元件。 12.WXH-801(802)装置跳闸出口采用了“三取二”闭锁，任一种保护压板退出后其__ 启动____元件不应退出，只是封锁其___跳闸__逻辑。 13.WMH-800母线保护装置要求母线上各元件TA的极性端必须一致；一般母联采 一组TA，装置默认母联TA的极性与I母上的元件一致。 14.“相-地”制电力线载波高频通道由输电线路、高频阻波器、耦合电容器、结合滤波 器_、高频电缆、保护间隙、接地刀闸、高频收发信机组成。 15.发电机与系统（或两个不同的系统）之间，同期并列的理想条件是__发电机电压与 系统电压大小相等、相位相同和频率相等。 16.在最大负荷情况下保护动作时，直流母线不应低于额定电压的_____80%_____，最 高不应超过额定电压的_____115%____。 17.WXH-801(802) 保护装置发告警Ⅰ包括_电流求和自检错、定值错、CT回路异 常、开出错。 18.WXH-802沟通三跳触点在重合方式在三重方式或停用、重合闸未充满电、 装置出现“致命”错误或装置失电时输出。 19.变压器励磁涌流的特点有______包含很大的非周期分量___、包含有大量的高次谐波 分量，并以二次谐波为主、_____励磁涌流出现间断_____。 20.在“二十五条重点要求”提出：为提高继电保护的可靠性，对重要的线路和设备必 须坚持设立两套互相独立主保护的原则，两套保护宜为不同原理和不同厂家 的产品。对重要元件应充分考虑后备保护的设置。 二、选择题（答案可能不唯一，多选或少选均不得分，共20分，每题１分）: 1.变压器的纵差动保护______ B______。
第一章 1、继电保护在电力系统中的任务是什么 答：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行； （2）反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号、减负荷或跳闸。 2、什么是故障、异常运行和事故短路故障有那些类型相间故障和接地故障在故障分量上有何区别对称故障与不对称故障在故障分量上有何区别 答：电力系统中电气元件的正常工作遭到破坏，但没有发生故障，这种情况下属于不正常运行状态。事故，就是指系统或其中一部分的工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备的损坏。相间故障无零序分量。对称故障只有正序分量。 3、什么是主保护、后备保护什么是近后备保护、远后备保护在什么情况下依靠近后备保护切除故障在什么情况下依靠远后备保护切除故障 《 答：当本元件的主保护拒绝动作时，由本元件的另一套保护作为后备保护，由于这种后备作用是在主保护安装处实现，因此，称之为近后备保护。在远处实现对相邻元件的后备保护，称为远后备保护。 4、简述继电保护的基本原理和构成方式。 答：基本原理：1、过电流保护2、低电压保护3、距离保护4、方向保护5、差动原理的保护6、瓦斯保护7、过热保护等。构成方式：1、测量部分2、逻辑部分3、执行部分 5、什么是电力系统继电保护装置 答：继电保护装置，就是指能反应电力系统中元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种装置。 6、电力系统对继电保护的基本要求是什么 答：1、选择性：继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。2、速动性：在发生故障时，力求保护装置能迅速动作切除故障，以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。3、灵敏性：继电保护的灵敏性，是指对于其保护范围内发生故障或不正常运行状态的反应能力。4、可靠性：保护装置的可靠性是指在该保护装置规定的保护范围内发生了他应该动作的故障时，他不应该拒绝动作，而在任何其他该保护不该动作的情况下，则不应该误动作。 ~ 第二章 1、何谓三段式电流保护其各段是如何保证动作选择性的试述各段的工作原理、整定原则和整定计算方法、灵敏性校验方法和要求以及原理接线图的特点。画出三段式电流保护各段的保护范围和时限配合特性图。
1 绪论 1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？ 答：现代的电力系统离开完善的继电保护系统是不能运行的。当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。 1.2继电保护装置在电力系统中所起的作用是什么? 答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。 1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？ 答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。 单靠保护增大值不能切除保护范围内任意点的故障，因为当故障发生在本线路末端与下级线路的首端出口时，本线路首端的电气量差别不大。所以，为了保证本线路短路时能快速切除而下级线路短路时不动作，这种单靠整定值得保护只能保护线路的一部分。 1.5依据电力元件两端电气量在正常工作和短路状态下的差异，可以构成哪些原理的保护？答：利用电力元件两端电流的差别，可以构成电流差动保护；利用电力元件两端电流相位的差别可以构成电流相位差动保护；利两侧功率方向的差别，可以构成纵联方向比较式保护；利用两侧测量阻抗的大小和方向的差别，可以构成纵联距离保护。 1.6 如图1-1所示，线路上装设两组电流互感器，线路保护和母线保护应各接哪组互感器？答：线路保护应接TA1，母线保护应接TA2。因为母线保护和线路保护的保护区必须重叠，使得任意点的故障都处于保护区内。 母线 线路 TA1TA2 图1-1 电流互感器选用示意图 1.7 结合电力系统分析课程的知识，说明加快继电保护的动作时间，为什么可以提高电力系
继电保护模拟考试 1、【判断题】变压器低电压起动的过电流保护,电压元件接在降压变压器低压侧母线电压互感器二次侧线电压,反应三相线电压升高时动作。（×） 2、【判断题】当通过电流继电器的电流大于动作电流时,继电器动作,动合触点闭合。（√） 3、【判断题】合理的规章制度是保障安全生产的有效措施，工矿企业等单位有条件的应该建立适合自己情况的安全生产规章制度。（×） 4、【判断题】工作票是准许在电气设备上工作的书面命令，是执行保证安全技术措施的书面依据，一般有三种格式。（×） 5、【判断题】低电压保护用于反应电动机供电电压降低。（√） 6、【判断题】当电气装置或设备发生火灾或引燃附近可燃物时，首先要切断电源。（√） 7、【判断题】电动机运行时,电压互感器一次或二次发生断线时,低电压保护瞬时跳闸。（×） 8、【判断题】中性点直接接地系统发生接地故障，接地故障点的零序电压最高。（√）
9、【判断题】在二次回路中设备之间的所有连接线均需要标号,标号采用数字与文字组合,表明回路的性质与用途。（√） 10、【判断题】电动机堵转保护采用正序电流构成。（√） 11、【判断题】微机保护中将模拟量转换为数字量称为模数转换。（√） 12、【判断题】隔离开关是将电气设备与电源进行电气隔离或连接的设备。（√） 13、【判断题】按功能模块设计,采用主从CPU协同工作方式,各功能模块之间无通讯,由监控主机与各功能子系统通讯的方式称为集中式变电站自动化系统。（×） 14、【判断题】对于容量在400kVA及以上的并列运行变压器或企业中的重要变压器应装设纵差动保护。（×） 15、【判断题】定时限过电流保护在外部故障切除后应可靠返回。（√） 16、【判断题】备用电源自动投入装置动作时间应以负荷停电时间尽可能短为原则,这主要是考虑故障点的绝缘恢复时间。（×） 17、【判断题】变压器电流速断保护利用动作时间保证保护的选择性。（×） 18、【判断题】变压器励磁涌流中含有明显的非周期分量,波形偏向时间轴的一侧。（√） 19、【判断题】线路上发生线路倒杆等永久性故障,当使断路器重新合闸时保护将动作再次跳闸。（√）
一、填空题： 1、继电保护动作的_________是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证 系统中的无故障部分仍能继续安全运行。 2、在继电保护整定计算中，通常要考虑系统的_______、_________两种极端运行方式。 3、电力系统整定计算时不考虑过渡电阻的短路，称为___________短路。 4、输电线路的短路可分为___________、____________两类。 5、短路时总要伴随产生很大的_________，同时使系统中______降低。 6、反应整个被保护元件上的故障，并能以最短的时限有选择地切除故障的保护称为_____。 7、一般来说，按预先整定的输入量动作，并具有电路控制功能的元件称为_________。 8、如继电保护装置误动跳闸，且经远方跳闸装置使对侧断路器跳闸，则只对误动装置进行评价，对 装置不予评价。 9、一次设备停电，保护装置及二次回路无工作时，保护装置可，但其跳其他运行断路器的出口 连接片。 10、高压电网继电保护的运行整定，是以保证电网的为根本目标的。 11、当主保护或断路器拒动时，由相邻电力设备或相邻线路保护实现后备称之为；主保护拒动时由 本设备另一套保护实现后备、断路器拒动时由断路器失灵保护实现后备称之为。 二、选择题： 1、继电保护装置是由______组成的。 (A)二次回路各元件；（B）测量元件、逻辑元件、执行元件；（C）包括各种继电器、仪表回路；（D）仪 表回路。 2、线路继电保护装置在该线路发生故障时，能迅速将故障部分切除并______。 (A)自动重合闸一次；（B）发出信号；（C）将完好部分继续运行；（D）以上三点均正确。 3、继电器按其结构形式分类，目前主要有______。 (A)测量继电器和辅助继电器；（B）电流型和电压型继电器；（C）电磁型、感应型、整流型和静态型；（D）启动继电器和出口继电器。 4、当系统发生故障时，正确地切断离故障点最近的断路器，是继电保护装置的______的体现。 (A)快速性；（B）选择性；（C）可靠性；（D）灵敏性。 5、为了限制故障的扩大，减轻设备的损坏，提高系统的稳定性，要求继电保护装置具有______。 (A)快速性；（B）选择性；（C）可靠性；（D）灵敏性。 6、继电保护装置试验分为三种，它们分别是______。 (A)验收试验、全部检验、传动试验；（B）部分试验、补充检验、定期试验；（C）验收试验、定期检验、补充检验；（D）部分检查、定期检验、
第一章：在图1-1中，各断路器处均装有继电保护装置P1～P7。试回答下列问题： （1） 当k1点短路时，根据选择性要求应由哪个保护动作并跳开哪个断路器？如果6QF 因失灵而拒动，保护又将如何动作? （2） 当k2点短路时，根据选择性要求应由哪些保护动作并跳开哪几个断路器？如果此时保护3拒动或3QF 拒跳，但保护P1动作并跳开1QF ，问此种动作是否有选择性？如果拒动的断路器为2QF ，对保护P1的动作又应该如何评价？ 图1-1网络图 答：（1）当k1点短路时，根据选择性要求保护P6动作应跳开6QF ，如果6QF 拒动，由近后备保护P3、P5动作跳开3QF 、5QF ，或由远后备保护P2、P4的动作跳开2QF 、4QF 。 （2）当k2点短路时，根据选择性要求应由保护P2、P3动作跳开2QF 、3QF ，如3QF 拒动，保护1动作并跳开1QF ，则保护P1为无选择性动作，此时应由保护P5或保护P4动作，跳开5QF 或4QF 。如果是2QF 拒动，则保护P1动作跳开1QF 具有选择性。 第二章: 1. 1. 电流互感器的极性是如何确定的？常用的接线方式有哪几种？ 答：（1）电流互感器TA 采用减极性标示方法，其一次绕组L1－L2和二次绕组K1－K2引出端子极性标注如图2-1（a ）所示，其中L1和K1，L2和K2分别为同极性端。如果TA 的端子标志不清楚，可用图2-1（b ）所示接线测定判定出同极性端，如果用图2-1（b ）中实线接法U =1U －2U ，则电压表U 所接测定判断出同极性端，如虚线接法，则U =1U +2U ，电压表U 所接两个端子为异极性端。 （2）电流互感器TA 常用的接线方式有完全星形接线、不完全星形（两相V 形）接线、两相电流差接线和一相式接线。
一、选择题： 1、距离保护Ⅱ段的保护范围一般为（C ）。 A、线路全长85%； B、线路全长； C、线路全长及下一线路的30%~40%； D、线路全长及下一线路全长 2、过流保护加装复合电压闭锁可以（ C ）。 A、加快保护动作时间； B、增加保护可靠性； C、提高保护的灵敏度； D、延长保护范围。 3、零序保护能反应下列哪种故障类型（ A ）。 A、只反映接地故障； B、反映相间故障； C、反映变压器故障； D、反映线路故障。 4、系统在（ C ）下出现负序电流。 A、正常时 B、三相对称短路时 C、两相短路或单相接地时 5、接线组别为Y/d11接线时变压器高低侧相位相差（ B ）且低压侧超前。 A、15° B、30° C、45° D、60° 6、变压器发生内部故障时的主保护是（A）保护。 A、瓦斯； B、差动； C、过流； 7 、电流互感器极性对（C ）没有影响。 A、差动保护 B、方向保护 C、电流速断保护 D、距离保护 8、两台变压器并列运行的条件是(D)。 A、变比相等； B、组别相同； C、短路阻抗相同； D、变比相等、组别相同、短路阻抗相同 9、备用电源自动投入装置应保证动作几次？( A ) A、一次； B、二次； C、三次； D、四次 10、电流互感器变比为600/5,当一次电流为1200安培时,二次电流为( B )。 A、5A； B、10A； C、12A 二、判断题 1、变压器中性点装设阀型避雷器是为了防止操作过电压。（√） 2、距离保护突然失去电压时要误动作。（√） 3、断路器跳闸时间加上保护装置的动作时间就是切除故障的时间。（√）
4、瓦斯保护和差动保护的范围是一样的。（×） 5、复合电压闭锁过流保护中复合电压元件由负序电压和低电压两部份元件组成。（√） 6、投入保护装置的顺序为：先投入出口压板，后投入直流电源；停用保护装置的顺序与此相反。（×） 7、继电保护的三误是误碰、误试验、误接线。（√） 8、对继电保护的基本要求是：正确性、快速性、灵敏性、可靠性。（×） 9、为提高保护动作的可靠性，不允许交直流共用一根电缆。（√） 10、零序保护中的3IO可以从中性点电流互感器和各相电流互感器零序接线中获取。（√）
继电保护习题和答案 一、填空 1、电力系统相间短路的形式有（三相）短路和（两相）短路。 2、电力系统接地短路的形式有（两相）接地短路和（单相）接地短路。 3、电力系统发生相间短路时,（电压）大幅度下降,（电流）明显增大。 4、电力系统发生故障时,继电保护装置应（将故障部分切除）,电力系统出现不正常工作时，继电保护装置一般应（发出信号）。 6、继电保护的选择性是指继电保护动作时,只能把（故障元件）从系统中切除（ 无故障部分）继续运行。 7电力系统切除故障的时间包括（继电保护动作）时间和（断路器跳闸）的时间。 8、继电保护的灵敏性是指其对（保护范围内）发生故障或不正常工作状态的（反应能力）。 9、继电保护的可靠性是指保护在应动作时（不拒 动）,不应动作时（不误动）。 10、继电保护装置一般是由测量部分、（逻辑部分）和（执行部分）组成。 三、选择题 5、线路保护一般装设两套,两套保护的作用是（ B ）。 (A)主保护； (B)一套为主保护,另一套为后备保护； (C)后备保护。 四、简答题 4、利用电力系统正常运行和故障时参数的差别,可以构成哪些不同原理的继电保. 护? 答：可以构成的继电保护有： )反应电流增大而动作的过电流保护； (2)反应电压降低而动作的低电压保护； (3)反应故障点到保护安装处距离的距离保护； (4)线路内部故障时，线路两端电流相位发生变化的差动保护。
一、填空 1、互感器一、二次绕组的同极性端子标记通用（L1、K1）为同极性,（L 2、K2 ）为同极性。 2、测量变换器的隔离是把互感器的（有一点接地的二次绕组）与继电保护的（逻辑回路 ）隔离。 3、电磁式继电器是利用电磁铁的（铁芯）与（衔铁）间的吸引作用而工作的继电器。 4、时间继电器的动作时间是从（线圈上加上规定电压值）的瞬间起至继电器（ 延时触点闭合）的瞬间止所经历的时间。 三、选择题 1、互感器二次侧应有安全可靠的接地,其作用是（ B ）。 （A）便于测量时形成回路； （B）以防互感器一、二次绕组绝缘破坏时,高电压对二次设备及人身的危害； （C）泄漏雷电流。 2、继电保护用互感器一次电压(或电流〉的正方向规定为（ C ）。 （A）从无“*”端指向有“*”端；（B）任何一端指向另一端； （C）从有“*”端指向无“*”端。 3、电流变换器是（ C ）。 （A）一次输入电压,二次输出电压； (B)一次输入电流,二次输出电流； （C）一次输入电流,二次输出电压。 4、零序分量滤过器的作用是（ A ）。 (A)获取零序分量；（B）消除零序分量；（C）获取正、负分量。 5、过电流继电器的动作电流（ A ）返回电流。 (A)大于；（B)小于； (C)等于。 四、简答题 1、继电保护装置用互感器的二次侧为什么要可靠接地? 答：互感器的二次侧都应有可靠的保安接地，以防互感器的一、二次绕组间绝缘损坏时，高电压从一次绕组窜入二次绕组对二次设备及人身造成危害。
继电保护 1、【判断题】电流继电器在继电保护装置中作为测量和起动元件，反应电流增大超过定值而动作。（√） 2、【判断题】变压器纵差动保护或电流速断保护动作后跳开变压器各侧断路器。（√） 3、【判断题】变电站自动化系统按系统结构可分为主从式、分布式和分散式三种类型。（×） 4、【判断题】电力系统短路中发生单相短路的几率最大。（√） 5、【判断题】电流互感器一次绕组和二次绕组的极性通常采用加极性原则标注。（×） 6、【判断题】断路器控制回路中,操作电源电压为48V及以下称为弱电控制。（√） 7、【判断题】变压器电流速断保护的灵敏度按照保护安装处短路时的最大短路电流校验。（×） 8、【判断题】变电站有载调压变压器可以在带负载情况下切换分接头位置,改变变压器变比。（√）
9、【判断题】电工作业人员应根据实际情况遵守有关安全法规，规程和制度。（×） 10、【判断题】电火花、电弧的温度很高，不仅能引起可燃物燃烧，还能使金属熔化、飞溅，构成危险的火源。（√） 11、【判断题】直流系统的绝缘监察主要是对地绝缘监视。（√） 12、【判断题】电流继电器在继电保护装置中作为测量和起动元件，反应电压增大超过定值而动作。（×） 13、【判断题】从屏背面看,屏内安装设备接线所需的各类端子排列,表明屏内设备连接与屏顶设备、屏外设备连接关系的图纸为端子排图。（√） 14、【判断题】变压器相间短路的后备保护作为变压器差动保护或电流速断保护和气体保护的后备保护。（√） 15、【判断题】微机保护硬件结构由数据采集系统、开关量输入/输出系统、软件算法组成。（×） 16、【判断题】电动机运行中被过热保护跳闸后,随着散热使积累热量减小到过热积累闭锁电动机再起动定值时,电动机禁止再起动回路解除,电动机可以再起动。（√） 17、【判断题】变电站主接线图一般用单线图表示。（√） 18、【判断题】继电保护动作时将故障部分切除,使非故障部分继续运行,停电范围尽可能小,这是指保护具有较好的可靠性。（×）
电力系统继电保护试题以及答案 一、单项选择题（本大题共15小题，每小题1分，共15分） 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。 1．过电流继电器的返回系数（） A．等于0 B．小于1 C．等于1 D．大于1 2．限时电流速断保护的灵敏系数要求（） A．大于2 B．大于1.3~1.5 C．大于1.2 D．大于0.85 3．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（） A．有机会只切除一条线路 B．有机会只切除一条线路C．100%切除两条故障线路 D．不动作即两条故障线路都不切除 4．在双侧电源系统中,采用方向元件是为了提高保护的（）A．方向性 B．可靠性 C．灵敏性 D．选择性 5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（） A．90°接线 B．30、30 C.-3、-3D．-30、30 6．正方向出口相间短路,存在动作“死区”的阻抗继电器是（）A．全阻抗继电器 B．方向阻抗继电器 C．偏移特性阻抗继电器 D．上抛圆阻抗继电器 7．在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（） A．0°接线 B．90°接线
C．30、30 D．A、A+30零序补偿电流的接线方式 8．由于过渡电阻的存在，一般情况下使阻抗继电器的（）A．测量阻抗增大，保护范围减小 B．测量阻抗增大，保护范围增大 C．测量阻抗减小，保护范围减小 D．测量阻抗减小，保护范围增大 9．在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护动作的（） A．选择性 B．可靠性 C．灵敏性 D．速动性 10．在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（） A．选择性 B．速动性 C．灵敏性 D．可靠性 11．距离Ⅲ段保护，采用方向阻抗继电器比采用全阻抗继电器（）A．灵敏度高 B．灵敏度低 C．灵敏度一样 D．保护范围小 12．高频阻波器的作用是（） A．限制短路电流 B．防止工频电流窜越 C．防止高频电流窜越 D．补偿接地电流 13．对于Y，d11接线变压器，为保证正常运行时差动回路两臂的电流相等，应使变压器Y侧电流互感器变比（） A．等于变压器变比n T B．增大倍 C．减少倍 D．增大3倍 14．发电机横差保护的作用是（） A．保护定子绕组匝间短路 B．保护定子绕组相间短路C．保护定子绕组接地短路 D．保护转子绕组一点接地故障15．对于大型发电机，反应转子表层过热的主保护是（） A．低电压起动的过电流保护 B．复合电压起动的过电流保护C．负序电流保护 D．阻抗保护 二、填空题（本大题共23小题，每小题1分，共23分）
电力系统继电保护试题以及答案 电力系统继电保护试题以及答案 一、单项选择题（本大题共15小题，每小题1分，共15分） 一、单项选择题（本大题共15小题，每小题1分，共15分） 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分 1．过电流继电器的返回系数（B） A．等于0 B．小于1 C．等于1 D．大于1 2．限时电流速断保护的灵敏系数要求（B） A．大于2 B．大于1.3~1.5 C．大于1.2 D．大于0.85 3．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（A） A．有机会只切除一条线路B．有机会只切除一条线路 C．100%切除两条故障线路D．不动作即两条故障线路都不切除 4．在双侧电源系统中,采用方向元件是为了提高保护的（D） A．方向性B．可靠性 C．灵敏性D．选择性 5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（D） A．90°接线B．3 0、3 0 C.-3 、-3 D．-3 0、3 0 6．正方向出口相间短路,存在动作“死区”的阻抗继电器是（B） A．全阻抗继电器B．方向阻抗继电器 C．偏移特性阻抗继电器D．上抛圆阻抗继电器 7．在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（D） A．0°接线B．90°接线 C．3 0、3 0 D．A、A+ 3 0零序补偿电流的接线方式 8．由于过渡电阻的存在，一般情况下使阻抗继电器的（A） A．测量阻抗增大，保护范围减小B．测量阻抗增大，保护范围增大 C．测量阻抗减小，保护范围减小D．测量阻抗减小，保护范围增大 9．在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护动作的（A） A．选择性B．可靠性 C．灵敏性D．速动性 10．在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（C）
继电保护作业题 1.在如图所示的35Kv电网中，已知，线路L1长度20公里，线路正序阻抗为0.4欧姆/公里，系统阻抗8欧姆，分别求线路L1出口出，50%处以及末端三相金属性短路时，流经其保护安装处的短路电流值。 2.如图所示网络，试对保护1进行三段式电流保护整定计算。已知： 1 0.4/; Z km =Ω 1.25; 1.15; 1.2; I II III rel rel rel K K K ===自起动系数 1.5; ss K=电流继电器返回系0.85; re K= 35kv A B C 15km35km .max .min 5 4 s s Z Z =Ω =Ω.max 230 L I A = 3.max0.5 t s = 123 1K2 K 解 :电流I段整定计算 （1）求动作电流.1 I set I。按躲过最大运行方式下本线路末端（即K1点）三相短路时流过保护的最大短路电流整定，即： .1max min1 37/3 1.25 2.67() I I I set rel K B rel S AB E I K I K kA Z Z l ? ?? ? =?=?== + （2）动作时限。为保护装置固有动作时间,即 : 10() I t s = （3）灵敏系数校验，即求保护范围。在最大运行方式下发生三相短路时的保护范围为： .1max .min max max 26704 3(4) I set S E I Z Z Z Z ? =?=?= ++ max 4 %100%66.7%50% 150.4 l=?=> ? 满足要求。 最小保护范围：在最小运行方式下发生两相短路时的保护范围
继电保护试题(含答案) 一、填空题 : 1、对继电保护装置的四项基本要求是选择性、速动性、灵敏性和可靠性。 2、电力系统发生短路故障时，通常伴有电流增大，电压降低，以及电流与电压间相位改变等现象。 3、CT的二次绕组按三相三角形接线，它的接线系数是√3 。 4、线路发生单相接地时，零序电流滤过器的输出电流，在大接地电流系统中为本线路的三相零序电流之和（或故障相电流），在小接地电流系统中为所有非故障线路的接地电容电流之和。 5、当PT有三个绕组时，第三绕组开口三角电压在大接地电流系统为 100V，，在小接地电流系统为 100/3V 。 6、在电力系统中，采用快速保护、自动重合闸装置、低周减载装置都是保证系统稳定的重要措施。 7、变压器励磁涌流中含有很大的非周期分量，且波形之间出现间断角。 8、在主变差动保护中，由于CT的变比不能选的完全合适所产生的不平衡电流，一般用差动继电器中的平衡线圈来解决。 9、整流式仪表反映系统交流电量的平均值，但其表盘是按交流电量的有效值刻度的。 10、正常情况下，两个电流同时工作，当任一电流母线断开时，由另一电源带全部负荷，这种备用方式称为暗备用。 11、自动重合闸的起动方式有不对应起动方式和保护起动方式两种。 12、当系统中发电机发出的总功率大于负荷总功率时，发电机转速加快，系统频率升高。 13、电力电缆和控制电缆敷设在同一沟道时，要分别装在沟道的两侧，如果分不开时，则控制电缆应敷设于电力电缆的下面。 14、兆欧表有三个接线柱，其标号分别为G、L、E，使用时G接屏
蔽线，L接被测品，E接地。 15、在电流相位比较式母线差动保护装置中，一般利用差动继电器作为启动元件，相位比较继电器作为选择元件。 16、对负序电压继电器，用单相法模拟三种两相短路时，其刻度值为试验电压的 1/√3 倍。 17、在系统振荡过程中，系统电压最低点叫振荡中心，它位于系统综合阻抗的 1/2 处。 18、助增电流的存在，使距离保护的测量阻抗增大，保护范围缩短。 19、对系统二次电压回路通电时，必须可靠断开至PT二次侧的回路，防止二次反充电。 20、现场工作结束后，现场继电保护工作记录本上应记录整定值变更情况、二次回路更改情况、已解决及未解决的问题及缺陷、运行注意事项设备能否投运等项内容。 21、由变压器重瓦斯保护启动的中间继电器，应采用较大功率的中间继电器，不要求快速动作，以防止直流正极接地时误动作。 22、保护用的CT变比误差不应大于 10% ，角误差不应超过 7°。 23、分局规定对投入运行的主变本体和有载瓦斯继电器应 4 年进行一次全部检验。 二、选择题： 1、两只变比相同、容量相同的CT，在二次绕组串联使用时（ C ）。 A、容量和变比都增加1倍。 B、变比增加1倍，容量不变。 C、变比不变，容量增加1倍。 2、对于采用不对应接线的断路器控制回路，控制手柄在“跳闸后”位置而红灯闪光，这说明（ A ）。 A、断路器在合闸位置。 B、断路器在跳闸位置。 C、断路器合闸回路辅助触点未接通。 3、方向阻抗继电器中，记忆回路的作用是（ B ）
