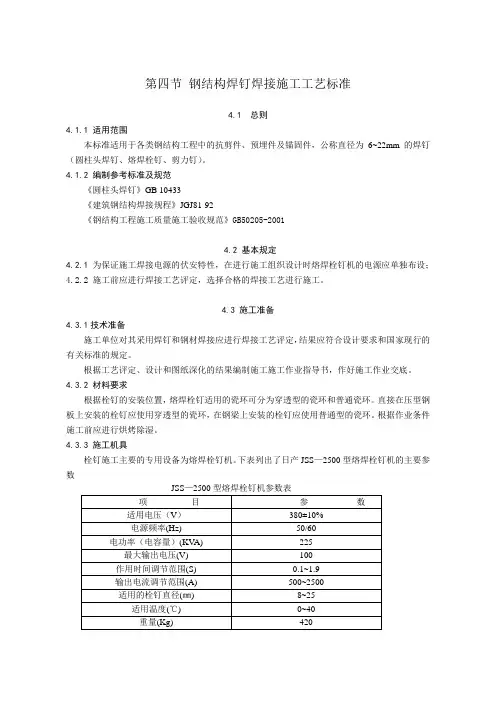

8 钢结构焊钉焊接施工工艺
8.1 一般规定
8.1.1 实用范围
本标准适用于各类钢结构工程中，公称直径为10～25mm的焊钉（圆柱头焊钉、熔焊栓钉、剪力钉等）的焊接施工。
8.1.2参考标准与规范
冷镦和挤压用钢GB/T6478—2001
电弧螺柱焊用圆柱头焊钉GB/T10433—2002
建筑工程施工质量验收统一标准GB50300—2001
钢结构工程施工质量验收规范GB50205—2001
建筑钢结构焊接技术规程JGJ81—2002
8.1.3材料
1 焊钉
1) 焊钉材料的机械性能应符合表8.1.3-1规定。
表8.1.3-1 焊钉材料及机械相性能

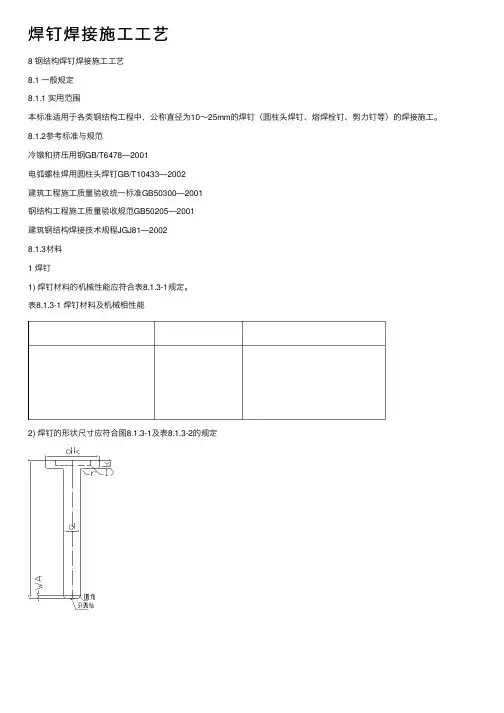

2) 焊钉的形状尺寸应符合图8.1.3-1及表8.1.3-2的规定
注：图中1）表示由制造者选择可制成凹穴形式。
表8.1.3-2 焊钉的形状尺寸(mm)
3) 焊钉表面质量焊钉必不经表面处理。其表面应平滑、洁净，不得有锈蚀、氧化皮、油脂和毛刺等；其杆部表面不允许有影响使用的裂缝，但头部裂缝的深度（径向）不得超过0.25(d k-d)mm。
2 瓷环
1) 焊接瓷环型式尺寸焊接瓷环型式和尺寸应符合图8.1.3-2和表8.1.3-3的规定。其中，B1型适用于普通平焊，也适用于13mm和16mm焊钉的穿透平焊；B2型仅适用于19mm焊钉的穿透平焊。
图8.1.3-2 焊接瓷环型式和尺寸
表8.1.3-3 焊接瓷环尺寸(mm)
2) 表面质量焊接瓷环不得有露水和雨水痕迹。
8.2 施工准备
8.2.1 技术准备
1 施工单位应按JGJ81规定进行焊接工艺评定，其结果应符合设计要求和GB50205标准规定。
2 根据工艺评定、设计和图纸深化的结果，编制施工作业指导书，做好施工技术交底。
8.2.2 材料准备
根据设计要求，选用合格的焊钉。根据焊钉的安装位置按下述要求使用配套瓷环：
1 若直接在压型钢板上安装焊钉，应使用穿透型（B2型）的配套瓷环。
2 若直接在钢梁钢柱上安装焊钉，应使用普通型（B1型）的配套瓷环。
8.2.3 机具准备
1 熔焊栓钉机专用设备。使用设备必须是焊接工艺评定试件制作的设备，且工艺评定结果合格。
2 角向磨光机。配合施工的工具，用于安装焊钉时去处钢梁上的非导电型油漆。
3 焊机（交流、直流均可）。熔焊时必须配套安排中型焊机用于焊钉补焊。
4 烘箱或其它烘烤设备。必要时用于焊钉和配套使用瓷环的烘烤除湿。
8.2.4 作业条件
1 钢结构构件表面熔焊部位，不允许有油漆、锈、水、油污及其它影响焊缝质量的污渍。
2 作业场地空气环境相对湿度不大于85％。
8.3 施工工艺
8.3.1 工艺流程
焊钉焊接施工工艺流程见图8.3.1
8.3.2 工艺细则
1 划线定位
1) 工具：钢板尺、划针、样冲、榔头。
2）操作：用钢板尺和划针，按设计要求的位置和间距，在构件上划出焊钉的位置并在焊钉位置处打上样冲眼。
3) 要求：符合工程设计要求，位置允许偏差±1mm。
2 清理焊接区域
1) 工具：角磨机、钢丝刷。
2) 操作：用角磨机将构件施焊部位的涂层打磨干净，并用钢丝刷清扫铁屑残渣。
3) 要求：焊接钢构件表面不允许有油漆、其它涂层、水、油脂及其它影响焊缝质量的污渍存在。
8.3.3 试焊
1 机具：熔焊栓钉机及配套的工装是植钉枪。
2 操作
1) 植钉枪的操作：
植钉枪的操作如图8.3.3所示。熔接长度按表8.1.3-2中WA栏取值。
图8.3.3 植钉枪的操作图
2) 焊钉熔焊操作：按8.2.5条进行。
3 要求：每项工程的每种规格焊钉在正式施焊前，必须试焊一个焊钉，用榔头敲击（或使用套管压）使焊钉弯曲30°，进行弯曲试验，检查是否满足质量要求；若不能满足要求，则应修改施工工艺,调整工艺参数再试，直到满足要求为止。使用套管进行试验时，套管下端距离焊肉上端的距离不得小于1d。
8.3.4 焊接
1 机具：同5.2.4 第1条。
2 操作
1) 植钉枪的操作：同8.2.4 第2条1)。
2) 熔焊操作过程:
（1）焊接准备
将焊钉放在焊枪的夹持装置中，把相应直径的保护瓷环置于母材上，把焊钉插入瓷环内并与母材接触，如图8.2.5-1所示。
图8.2.5-1 焊接准备（焊钉端部与母材接触）
（2）引弧
按动电源开关，焊钉自动提升，激发电弧，如图8.2.5-2所示。
图8.2.5-2 引弧（按动开关，引导焊钉产生引导电弧）
（3）焊接
焊接电流增大，使焊钉端部和母材局部表面熔化，如图8.2.5-3所示。
图8.2.5-3 焊接（强电流使焊钉端与一部分母材熔化）
（4）加压
设定的电弧燃烧时间达到后，将焊钉自动压入母材，如图8.2.5-4所示。
图8.2.5-4 加压（固定一段时间后，将焊钉压入母材中）
（5）断电
切断电源，熔化金属凝固，并使焊枪保持不动，如图8.2.5-5所示。
图8.2.5-5 断电（熔化金属凝固）
（6）冷却
让焊缝冷却，焊钉端部表面形成均匀的环状焊缝余高，然后敲碎并清除瓷环，焊接完成，如图8.2.5-6所示。
图8.2.5-6 冷却（焊接完成）
3 要求
1）每班焊接完成的焊钉均要从中抽取两个焊钉，用榔头敲击（或使用套管压）使焊钉弯曲30°，进行弯曲试验，检查是否合格，否则应修改施工工艺，调整焊接参数。使用套管进行试验时，套管下端距离焊肉上端的距离不得小于1d。
2）焊接过程中如果有不饱满或者经过修补的焊钉，每个焊钉均应作弯曲15°试验。榔头敲击方向应从焊缝不饱满的一侧进行。
d)试验样品的处理
经弯曲试验的焊钉，如果合格可保留弯曲状态；如果不合格可以修补或在该焊钉近处重新补焊一棵焊钉。
8.3.6 焊接工艺参数
焊接电压、电流、及时间（焊钉枪提起和插下）等参数，受设备和焊钉的影响较大，施工单位应按表8.3.6根据所使用的熔焊栓钉机使用说明和本单位焊接工艺评定来确定。
表8.3.6 焊钉焊接电压、电流、时间
8.4 安全环保
1 焊接操作工人应佩戴防护眼罩，穿防护服。
2 单独进行施工电源布设。
3 熔焊栓钉机和焊钉枪要接地可靠。
4 焊接时防止飞溅的熔渣引起火灾。
8.5 质量检验
8.5.1材料检验
1 主控项目
1) 焊钉和焊接瓷环的材质、品种、规格、性能等应符合本标准8.1.3条、GB10433和设计要求。
检查数量：全数检查。
检验方法：检查焊钉和焊接瓷环的质量合格证明文件、中文标志及检验报告等。
2)重要钢结构采用的焊钉应抽样进行机械性能复验，复验结果应符合本标准8.1.3条规定和设计要求。
抽样规则：相同材质、同一生产厂家、相同工艺生产的不同规格尺寸的焊钉，可以按数量在每2万棵及其以下，组成一个检验批，只抽取其中一种焊钉做一组机械性能复验。
检验方法：检查复验报告。
2一般项目
1)焊钉和焊接瓷环的规格、尺寸及偏差应符合本标准8.1.3条和GB/T10433规定。
检查数量：按量抽查1％，且不少于10套。
检验方法：用钢尺和游标卡尺测量。
2) 焊钉外观应符合本标准8.1.3条规定。
检查数量：按量抽查1％，且不少于10个。
检验方法：观察检查。
8.5.2 焊钉焊接检验
1 主控项目
1) 施工单位对其采用的焊钉和钢材焊接应进行焊接工艺评定，其结果应符合设计要求和GB50205、JGJ81标准规定。瓷环应按其产品说明书进行烘焙。
检查数量：全数检查。
检验方法：检查焊接工艺评定报告和烘焙记录。
2) 焊钉焊接后应进行弯曲试验，其焊缝和热影响区不应有肉眼可见的裂纹。
检查数量：每批同类构件抽查10％，且不应少于10件；被抽查构件中，每件检查焊钉数量的1％，但不应少于1个。
检查方法：用榔头敲击（或使用套管压）使焊钉弯曲30°后用角尺检查和观察检查。使用套管进行试验时，套管下端距离焊肉上端的距离不得小于1d。
样品处理：经弯曲试验合格的焊钉，乃保持弯曲状态交货或转序。
2 一般项目
焊缝无气孔、无夹渣，焊脚应均匀；如果存在下列情况之一，应用手工电弧焊进行修补：
1) 焊脚立面的未熔合或不足360°;
2) 焊缝高度≤1mm;
3) 焊缝宽度≤0.5mm;
4) 焊缝咬肉深度≥0.5mm。
检查数量：按总焊钉数量抽查1％，且不应少于10个。
检验方法：用焊接检验尺和观察检查。
8.6 质量记录
8.6.1 质量记录
１图纸会审、设计变更、洽商记录；
２原材料出厂合格证书及进场检（试）验报告；
３施工试验报告及见证检测报告；
４隐蔽工程验收记录；
５施工记录；
６验收批质量验收记录；
７分项工程质量验收记录；
本标准主要起草人：赵加林、李开奇、董绍云
如有侵权请联系告知删除，感谢你们的配合！
精心整理 目录 1、编制说明.............................................................2 2、工程概况.............................................................2 3、工程主要实物量.......................................................3 4、施工组织.............................................................4 567891011121314151.编制说明 1.1目的和范围 为保证焊接这一特殊工序的全过程能得到有效的控制和顺利实施，确保管道焊接的质量和施工进度，特编制管道焊接方案用以指导现场的焊接工作。本方案的实用范围：榆横煤化工项目一期（Ⅰ）工程1290b 全厂工艺及供热外管安装工程管道的焊接施工。 1.2编制依据
2. 、 置空气、化学污水、脱盐水、C4燃料气、燃料油、火炬气、烃类凝液、己烯-1、氢气、高压氮气、热水回水、热水供水、仪表空气、异戊烷、低低压过热蒸汽、低压氮气、低压过热蒸汽、混合C4、粗甲醇、甲醇、MTBE、回用水补水、32%烧碱、聚合级乙烯气、聚合级乙烯、聚合级丙烯气体、聚合级丙烯、安全阀放空介质、98%硫酸、蒸汽冷凝液、净化水、急冷水等。 2.2施工范围和内容 我施工单位承接的是全厂系统工程全厂工艺及供热外管安装工程B标段的工艺管道的焊接工作，主要有5号、6号、8号、9号、10号、16号、17号、18号、19号、27号、28号、34号、 35号、36号管廊上管道焊接的工作。主要集中在榆横煤化学工业园西北处。本次焊接工程主要是
8 钢结构焊钉焊接施工工艺 8.1 一般规定 8.1.1 实用范围 本标准适用于各类钢结构工程中，公称直径为10～25mm的焊钉（圆柱头焊钉、熔焊栓钉、剪力钉等）的焊接施工。 8.1.2参考标准与规范 冷镦和挤压用钢GB/T6478—2001 电弧螺柱焊用圆柱头焊钉GB/T10433—2002 建筑工程施工质量验收统一标准GB50300—2001 钢结构工程施工质量验收规范GB50205—2001 建筑钢结构焊接技术规程JGJ81—2002 8.1.3材料 1 焊钉 1) 焊钉材料的机械性能应符合表8.1.3-1规定。 2) 焊钉的形状尺寸应符合图8.1.3-1及表8.1.3-2的规定
图8.1.3-1 焊钉的形状尺寸 注：图中1）表示由制造者选择可制成凹穴形式。 表8.1.3-2 焊钉的形状尺寸(mm) 3) 焊钉表面质量焊钉必不经表面处理。其表面应平滑、洁净，不得有锈蚀、氧化皮、油脂和毛刺等；其杆部表面不允许有影响使用的裂缝，但头部裂缝的深度（径向）不得超过0.25(d k-d)mm。 2 瓷环 1) 焊接瓷环型式尺寸焊接瓷环型式和尺寸应符合图8.1.3-2和表8.1.3-3的规定。其中，B1型适用于普通平焊，也适用于13mm和16mm焊钉的穿透平焊；B2型仅适用于19mm焊钉的穿透平焊。
图8.1.3-2 焊接瓷环型式和尺寸 2) 表面质量焊接瓷环不得有露水和雨水痕迹。 8.2 施工准备 8.2.1 技术准备 1 施工单位应按JGJ81规定进行焊接工艺评定，其结果应符合设计要求和GB50205标准规定。 2 根据工艺评定、设计和图纸深化的结果，编制施工作业指导书，做好施工技术交底。 8.2.2 材料准备 根据设计要求，选用合格的焊钉。根据焊钉的安装位置按下述要求使用配套瓷环： 1 若直接在压型钢板上安装焊钉，应使用穿透型（B2型）的配套瓷环。 2 若直接在钢梁钢柱上安装焊钉，应使用普通型（B1型）的配套瓷环。 8.2.3 机具准备
压力管道焊接施工 工艺标准 酒店群工程部 2014年3月
目录 目录 (1) 一、不锈钢焊接工艺标准 (3) 1、施工准备 (3) 2、焊接操作要点 (4) 3、质量标准 (10) 二、碳钢焊接工艺标准 (11) 1、施工准备 (11) 2、焊接操作要点 (12) 3、质量标准 (16)
一、不锈钢焊接工艺标准 1、施工准备 1.1材料要求： 1.1.1 施工现场必须配有符合要求的固定焊条库或流动焊条库。1.1.2焊材必须具有质量证明书或材质合格证，焊材的保管、烘干、发放、回收严格按《压力管道质保手册》中有关规定执行，焊条的烘干工艺按生产厂家说明书提供的参数进行，如无则按以下参数进行烘干： 1.1.3焊丝使用前，必须去除表面的油脂、锈等杂物。 1.1.4保温材料性能必须符合预热及其热处理要求。 1.2 机具要求： 1.2.1 焊机为直流焊机，焊机完好、性能可靠、双表指示灵敏且在校准周期内。 1.2.2 预热及热处理的设备完好，性能可靠，检测仪表在校准周期
内。 1.2.3 焊工所用的焊条保温筒，刨锤、钢丝刷齐全。 1.3 作业条件 1.3.1 人员资格:焊工必须持有相必须施焊对象的合格证。 1.3.2环境条件： 施焊前必须确认环境符合下列要求： 1）风速：焊条电弧焊小于8m／S；氩弧焊小于2m/S 2）相对湿度：相对湿度小于90% 3）坏境温度：当环境温度小于0℃时，对不预热的管道焊接前必须在始焊处预热15℃以上，当环境温度低于-20℃时，必须采取保暖措施。 当坏境条件不符合上述要求时，必须采取挡风、防雨等有效保护措施。 2、焊接操作要点 2.1焊接坡口形式及对口要求见：QDICC/QB126-2002。 2.2组对时质量要求：内壁整齐，其错口量不超过下列规定：SHA 级管道小于O.5mm；SHB级管道不超过1mm；其它管道小于 1.5mm。 组对前必须打磨坡口及两侧各20mm范围内油污、铁锈等，直至露出金属光泽，且于焊前在坡口两侧100mm范围内必须涂上防飞溅涂料。 2.3焊接方法：
8 钢结构焊钉焊接施工工艺 一般规定 实用范围 本标准适用于各类钢结构工程中，公称直径为10～25mm的焊钉（圆柱头焊钉、熔焊栓钉、剪力钉等）的焊接施工。 8.1.2参考标准与规范 冷镦和挤压用钢 GB/T6478—2001 电弧螺柱焊用圆柱头焊钉 GB/T10433—2002 建筑工程施工质量验收统一标准 GB50300—2001 钢结构工程施工质量验收规范 GB50205—2001 建筑钢结构焊接技术规程 JGJ81—2002 材料 1 焊钉 1) 焊钉材料的机械性能应符合表规定。 表焊钉材料及机械相性能
2) 焊钉的形状尺寸应符合图及表的规定 图 焊钉的形状尺寸 注：图中1）表示由制造者选择可制成凹穴形式。 表 焊钉的形状尺寸(mm)
3) 焊钉表面质量焊钉必不经表面处理。其表面应平滑、洁净，不得有锈蚀、氧化皮、油脂和毛刺等；其杆部表面不允许有影响使用的裂缝，但头部裂缝的深度（径向）不得超过(d k-d)mm。 2 瓷环 1) 焊接瓷环型式尺寸焊接瓷环型式和尺寸应符合图和表的规定。其中，B1型适用于普通平焊，也适用于13mm和16mm焊钉的穿透平焊；B2型仅适用于19mm焊钉的穿透平焊。 图焊接瓷环型式和尺寸 表焊接瓷环尺寸(mm)
2) 表面质量焊接瓷环不得有露水和雨水痕迹。 施工准备 技术准备 1 施工单位应按JGJ81规定进行焊接工艺评定，其结果应符合设计要求和GB50205标准规定。 2 根据工艺评定、设计和图纸深化的结果，编制施工作业指导书，做好施工技术交底。 材料准备 根据设计要求，选用合格的焊钉。根据焊钉的安装位置按下述要求使用
管道焊接施工工艺标准 1. 适用范围 本工艺标准适用于工厂管道预制加工和野外现场管道安装工程的焊接施工作业指导。 2. 引用标准 2.1《特种设备焊接工艺评定》JB4708-2008 2.2《工业金属管道工程施工及验收规范》GB50235-97 2.3《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 2.4《电力建设施工及技术验收规范》(火力发电厂管道篇DL5031-1994 2.5《电力建设施工及技术验收规范》（火力发电厂焊接篇）DL5007-1992 2.6《化工金属管道工程施工及验收规范》HG20225-95 2.7《石油化工剧毒、可燃介质管道施工及验收规范》SH3501-2001 2.8《西气东输管道工程焊接施工及验收规范》1（2010年6月4日） 2.9《石油天然气站内工艺管道焊接工程施工及验收规范》SY0402-2000 2.10《石油和天然气管道穿越工程施工及验收规范》SY/T4079-1995 2.11《钢质管道焊接及验收》SY/T 4103-2005 2.12《输油输气管道线路工程施工技术规范》Q/CVNP 59-2001
2.13《工业设备及管道绝热工程施工及验收规范》GBJ126-89 2.14《给水排水管道工程施工及验收规范》GB50268-2008 2.15《钢制压力容器焊接工艺评定》JB4708-2000 2.16《焊接工艺评定规程》（电力行业）DL/T868-2004 2.17《火力发电厂锅炉压力容器焊接工艺评定规程》（电力行业）SD340-1989 2.18《核电厂相关焊接工艺标准》（ASME ,RCC-M） 2.19《核电厂常规岛焊接工艺评定规程》（核电）DL/T868-2004 2.20《锅炉焊接工艺评定》JB4420-1989 2.21《蒸汽锅炉安全技术监察规程》附录I （锅炉安装施工焊接工艺评定）（1999版） 2.22《石油天然气金属管道焊接工艺评定》SY/T0452-2002 2.23《工业金属管道工程质量检查评定标准》GB50184-93 2.24《锅炉压力容器焊接考试管理规则》（国家质监总疫局2002版） 2.25《承压设备无损检测》JB4730-2005.1，2，3，4，5各分册 3. 术语. 3.1焊接电弧焊：指用手工操作电焊条的一种电弧焊焊接方法。管道焊接常用 上向焊和下向焊两种。 3.2自动焊：指用焊接机械操作焊丝的一种电弧焊焊接方法。管道焊接常用热 丝熔化极氩弧焊、涂层焊丝氩弧焊、药芯焊丝富氩二氧化碳焊混、（半）自动下向 焊、二氧化碳（半）自动焊、埋弧自动焊等焊六种。
施工前焊工应复查组装质量和焊接区域的清理情况， 如不 符合技术要求，应修整合格后方可施焊。 气温低于0C 时，原则上应停止焊接工作。 合应保证母材的焊接区不残留水分。 停止焊接。 考试合格项目及其认可范围内施焊， 焊工均应经过质量技 术交底、安全交底和有关环境保护的交底。 焊前准备T 引弧T 沿焊缝纵向直线运动，并作横向摆动T 向焊件送焊条T 熄弧 焊前准备：根据钢种、 板厚、接头的约束度和焊缝金属中 含氢量 等因素来决定预热温度和方法。 预热区域范围为焊 接坡口两侧各80~100mm 预热时应尽可能均匀。 引弧： 严禁在焊缝区以外的母材上打火引弧， 在坡口内引弧的局 3.1 焊接工程 3.1.1 作业条件 1) 2) 气温、天气及其它要求： 强风天，应在焊接区周围设置挡风屏， 雨天或湿度大的场 当采用气体保护焊时，若环境风速大于 2m/s ,原则上应 3) 焊工必须经考试合格并取得合格证书， 持证焊工必须在其 3.1.2 施工流程 3.1.3 操作工艺 1) 2)
部面积应熔焊一次，不得留下弧坑。 对接和T 形接头的焊缝，引弧应在焊件的引入板开始。 引弧处不应产生熔合不良和夹渣，熄弧处和焊缝终端为了 防止裂缝应充分填满坑口。 3) 焊接姿势 平焊姿势：该姿势为焊接施工最理想姿势，因此尽可能创造条件 采用平焊。 船形焊接姿势：该姿势不易产生咬边、下垂等缺陷，一般对角 焊缝要求成凹形时常采用。 横向焊接姿势：该姿势熔化金属由于重力作用容易下淌，而使上侧 产生咬边，下侧产生焊瘤以及未焊透等缺陷。因此焊接时宜采用 小直径焊条、适当的电流和短弧焊接。 立焊姿势：该姿势熔化金属由于重力作用容易下淌，而使焊缝成 型困难，易产生焊瘤、咬边、夹渣及焊缝成型不良等缺陷。因此 宜采用小直径焊条和较小的电流，并采用短弧焊接。 仰焊姿势：必须保持最短的弧长，宜选用不超过4mn直径的焊条， 焊接电流一般介于平焊与立焊之间。 焊接顺序和熔敷顺序尽可能减少热量的输入，并必须以最小限度 的线能量进行焊接。 不要把热量集中在一个部位，尽可能均等分散。 4)
上海佳豪船舶工程设计有限公司董-- 摘要: 本文介绍了管道全位置下向焊操作工艺及技术要点,采用本工艺进行施工焊接可提高生产效率,降低焊接成本，焊接质量可*，接头机械性能满足要求，焊缝成形美观，具有较广阔的应用前景。 关键词：管道；下向焊；焊接工艺 Vertical down position welding process and its foreground Abstract：This article introduced the welding operation procedure and mai n technology of vertical down position weld of pipe. Using this welding pro cess can improve the welding efficiency and reduce the cost. The welding j oint can be qualified in mechanical property and reduce the cost. The weld ing joint can be qualified in mechanical property and figuration. So it have a wide appliance foreground. 1 前言 管道下向焊是从管道上顶部引弧，自上而下进行全位置焊接的操作技术，该方法焊接速度快，焊缝成形美观，焊接质量好，可以节省焊接材料，降低工人的劳动强度，是普通手工电弧焊所不能比拟的，现已较广泛应用于大口径长输管道的焊接，在电力建设中的全位置中低压大径薄壁管的焊接中具有一定的推广价值。 2 焊接材料选用 下向焊通常要选择适当的焊接电流、焊条角度和焊接速度，通过压住电弧直拖向下或稍作摆动来完成焊接。普通焊条易出现下淌铁水和淌渣问题，而采用管道下向焊专用焊条，严格执行焊接规范，则可解决这些问题。
3.1焊接工程 3.1.1作业条件 1）施工前焊工应复查组装质量和焊接区域的清理情况，如不符合技术要求，应修整合格后方可施焊。 2）气温、天气及其它要求： 气温低于0℃时，原则上应停止焊接工作。 强风天，应在焊接区周围设置挡风屏，雨天或湿度大的场合应保证母材的焊接区不残留水分。 当采用气体保护焊时，若环境风速大于2m/s，原则上应停止焊接。 3）焊工必须经考试合格并取得合格证书，持证焊工必须在其考试合格项目及其认可范围内施焊，焊工均应经过质量技 术交底、安全交底和有关环境保护的交底。 3.1.2施工流程 焊前准备→引弧→沿焊缝纵向直线运动，并作横向摆动→ 向焊件送焊条→熄弧 3.1.3操作工艺 1）焊前准备：根据钢种、板厚、接头的约束度和焊缝金属中含氢量等因素来决定预热温度和方法。预热区域范围为焊 接坡口两侧各80~100mm，预热时应尽可能均匀。 2）引弧： 严禁在焊缝区以外的母材上打火引弧，在坡口内引弧的局
部面积应熔焊一次，不得留下弧坑。 对接和T形接头的焊缝，引弧应在焊件的引入板开始。 引弧处不应产生熔合不良和夹渣，熄弧处和焊缝终端为了防止裂缝应充分填满坑口。 3）焊接姿势 平焊姿势：该姿势为焊接施工最理想姿势，因此尽可能创造条件采用平焊。 船形焊接姿势：该姿势不易产生咬边、下垂等缺陷，一般对角焊缝要求成凹形时常采用。 横向焊接姿势：该姿势熔化金属由于重力作用容易下淌，而使上侧产生咬边，下侧产生焊瘤以及未焊透等缺陷。因 此焊接时宜采用小直径焊条、适当的电流和短弧焊接。 立焊姿势：该姿势熔化金属由于重力作用容易下淌，而使焊缝成型困难，易产生焊瘤、咬边、夹渣及焊缝成型不良 等缺陷。因此宜采用小直径焊条和较小的电流，并采用短 弧焊接。 仰焊姿势：必须保持最短的弧长，宜选用不超过4mm直径的焊条，焊接电流一般介于平焊与立焊之间。 4）焊接顺序和熔敷顺序 尽可能减少热量的输入，并必须以最小限度的线能量进行焊接。 不要把热量集中在一个部位，尽可能均等分散。
栓钉焊接工艺 一、栓钉焊的基本原理和技术条件 将金属螺柱焊到工件平面上去的方法叫做螺柱焊。在建筑工程中称栓钉焊。它属于熔态压力焊范畴。 栓钉焊又有2种：普通栓钉焊和穿透栓钉焊，普通栓钉焊亦称非穿透栓钉焊。穿透栓钉焊用于组合楼板和组合梁，焊接时，将压型钢板焊透。使栓钉、压型板、和钢构件三者焊接在一起。压型钢板厚0.6、0.8、1.0、1.2、1.6mm，镀锌。施工中，压型钢板起到底模的作用。 栓钉焊机有两种，电弧栓焊机和储能栓钉焊机，储能焊机适用于直径较小的栓钉焊（?8mm以下），在建筑工程中栓钉直径较大（?25mm）以下。因此栓钉焊时均采用电弧栓钉焊机。 二、栓钉 1)栓钉材料的机械性能及化学性能： 力学性能见表： 栓钉用钢牌号及力学性能 力学性能 牌号 抗拉强度бbN/mm2屈服强度бsN/mm2伸长率δS% ML15A ≥400≥320≥14 ML15 化学成份见表：
栓钉用钢牌号及化学成份 牌号 化学成份% C Si Mn P S Ah ML15A 0.13~0.18 ≤0.100.3~0.6 ≤0.35≤0.035≥0.020 ML15 0.13~0.18 0.15~0.35 0.3~0.6 ≤0.35≤0.035-------- 2）栓钉的形状尺寸见图： 焊钉的形状尺寸 D------栓钉直径Dk-------栓钉头直径k-------栓钉头高度 r-------倒角半径WA------熔化长度 1)------由制造者选择制成凹穴型式 2)-----引弧结由制这造者确定
栓钉的尺寸 3) 栓钉表面质量 栓钉必不经表面处理。其表面应平滑、洁净，不得有锈蚀、氧化皮、油脂和毛刺等；其杆部表面不允许有影响使用的裂缝，但头部裂缝的深度（径向）不得超过0.25(d k -d)mm 。 2 瓷环 1) 焊接瓷环型式尺寸 焊接瓷环型式和尺寸应符合图和表的规定。其中，B1型适用于普通平焊，也适用于13mm 和16mm 栓钉的穿透平焊；B2型仅适用于19mm 栓钉的穿透平焊。 焊接瓷环型式 焊接瓷环尺寸(mm) 焊钉公称直径d D D 1 D 2 H Min Max 10 10.3 10.8 14 18 11 13 13.4 13.9 18 23 12 d 公称 10 13 16 19 22 25 Min 9.64 12.57 15.57 18.48 21.48 24.48 Max 10 13 16 19 22 25 d k Min 17.65 21.58 28.58 31.5 34.5 39.5 Max 18.35 22.42 29.42 32.5 35.5 40.5 h* 2.5 3 4.5 6 6 7 k Min 6.55 7.55 7.55 9.55 9.55 11.45 Max 7.45 8.45 8.45 10.45 10.45 12.55 r Min 2 2 2 2 3 3 WA 参考 4 5 5 6 6 6 公称长度L 1 40～180 40～200 50～250 60～300 80～300 80～300 注：1、h*为指导值，在特殊场合，如穿透平焊，该尺寸可能不同。 2、L 1焊后长度设计值。
栓钉施工工艺标准 1定义与适用范围 1.1属于一种高强度刚度连接的紧固件，用于各种钢结构工程中，在不同连接件中起刚性组合连接作用。栓钉是电弧螺柱焊用圆柱头焊钉的简称，栓钉的规格为公称直径10～Ф25mm，焊接前总长度40～300mm。 1.2栓钉是楼面梁同钢筋混凝土楼板起组合连接作用的连接件，采用拉弧型栓钉焊机和焊枪，并使用去氧弧耐热陶瓷座圈 1.3在工程建设的栓钉焊接施工中贯彻执行国家的技术政策，做到安全适用、经济合理、技术先进、确保质量，制定本规程。? 1.4本规程适用于工业与民用建筑工程的组合结构中采用拉弧栓钉焊方法或电弧焊焊接方法焊接的栓钉焊接质量控制及验收。? 1.5栓钉焊接必须遵守国家现行的安全技术和劳动保护等有关规定。? 1.6栓钉焊接除执行本规程外，尚应符合国家现行标准中相关规定的要求。 2 材料要求 2.1根据栓钉的焊接位置熔焊栓钉适用的瓷环可分为穿透型的瓷环和普通瓷环。直接在压型钢板上安装的栓钉应使用穿透型的瓷环在钢梁上安装的栓钉应使用普通的瓷环。根据作业条件施工前应进行除湿。 2.2栓钉采用低碳合金钢制成其化学成分可靠强度稳定可焊性、顶锻性能良好。使用要防止出现锻造裂纹。 3 机具设备 3.1焊枪 3.2根据现场条件、供电要求、施焊数量确定台数、一次线长度、稳压电源、把线长度。因焊接电源耗用电流大故应考虑专路供电。正确接入初级电压后接地要牢固。
3.3其他工具：钢尺、钢板尺、游标卡尺、手锤、记号笔、墨汁、气割枪、电动砂轮、烘干箱、清扫工具、对讲机 4 作业条件 4.1钢结构构件表面的油漆应清除没有露水、雨水、油及其他影响焊缝质量的污渍。空气相对湿度不大于85%。 4.2 施工所使用的栓钉和配套使用的瓷环应烘烤除湿。 4.3 栓钉施焊前进行工艺参数实验静力拉伸、反复弯曲、弯90°角合格。 5 操作工艺 5.1施工工艺流程 栓钉焊接流程图 5.2栓钉操作工艺 5.2.1使用专用栓钉熔焊机进行焊接施工，该设备需要设置专用配电箱及专用线路（从变压器引入）。 5.2.2安装前先放线，定出栓钉的准确位置，并对该点进行除锈、除漆、除油污处理，以露出金属光泽为准，并使施焊点局部平整。 5.2.3 栓钉施焊时，施焊人员平稳握枪，并使枪与母材工作面垂直。焊后根部焊脚应均匀、饱满，以保证其强度达到要求。 5.2.4 搬动焊枪开关电流通过引弧剂产生电弧在控制时间内栓钉熔化随枪下压回弹、断弧焊接完成。 5.3焊接注意事项 5.3.1栓钉必须符合规范和设计的要求。如有锈蚀，需经除锈后方可使用（尤其是栓钉头和大头部不可有锈蚀和污物），严禁使用锈蚀的栓钉。 5.3.2施焊点不得有水分、油污及其它杂质。 5.3.3在有风天气施工时，焊工应站在上风头，以防止火花伤害。
管道焊接施工工艺标准 1.适用范围 本工艺标准适用于工厂管道预制加工和野外现场管道安装工程的焊接施工作业指导。 2.引用标准 2.1《特种设备焊接工艺评定》JB4708-2008 2.2《工业金属管道工程施工及验收规范》GB50235-97 2.3《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 2.4《电力建设施工及技术验收规范》(火力发电厂管道篇)DL5031-1994 2.5《电力建设施工及技术验收规范》（火力发电厂焊接篇）DL5007-1992 2.6《化工金属管道工程施工及验收规范》HG20225-95 2.7《石油化工剧毒、可燃介质管道施工及验收规范》SH3501-2001 2.8《西气东输管道工程焊接施工及验收规范》1（2010年6月4日） 2.9《石油天然气站内工艺管道焊接工程施工及验收规范》SY0402-2000 2.10《石油和天然气管道穿越工程施工及验收规范》SY/T4079-1995 2.11《钢质管道焊接及验收》SY/T 4103-2005
2.12《输油输气管道线路工程施工技术规范》Q/CVNP 59-2001 2.13《工业设备及管道绝热工程施工及验收规范》GBJ126-89 2.14《给水排水管道工程施工及验收规范》GB50268-2008 2.15《钢制压力容器焊接工艺评定》JB4708-2000 2.16《焊接工艺评定规程》（电力行业）DL/T868-2004 2.17《火力发电厂锅炉压力容器焊接工艺评定规程》（电力行业）SD340-1989 2.18《核电厂相关焊接工艺标准》（ASME ,RCC-M） 2.19《核电厂常规岛焊接工艺评定规程》（核电）DL/T868-2004 2.20《锅炉焊接工艺评定》JB4420-1989 2.21《蒸汽锅炉安全技术监察规程》附录I（锅炉安装施工焊接工艺评定）（1999版） 2.22《石油天然气金属管道焊接工艺评定》SY/T0452-2002 2.23《工业金属管道工程质量检查评定标准》GB50184-93 2.24《锅炉压力容器焊接考试管理规则》（国家质监总疫局2002版） 2.25《承压设备无损检测》JB4730-2005.1，2，3，4，5各分册 3.术语. 3.1焊接电弧焊：指用手工操作电焊条的一种电弧焊焊接方法。管道焊接常用上向焊和下向焊两种。 3.2自动焊：指用焊接机械操作焊丝的一种电弧焊焊接方法。管
焊接工程施工工艺 集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）
3.1焊接工程 3.1.1作业条件 1）施工前焊工应复查组装质量和焊接区域的清理情况，如不符合技术要求，应修整合格后方可施焊。 2）气温、天气及其它要求： 气温低于0℃时，原则上应停止焊接工作。 强风天，应在焊接区周围设置挡风屏，雨天或湿度大的场合应保证 母材的焊接区不残留水分。 当采用气体保护焊时，若环境风速大于2m/s，原则上应停止焊接。3）焊工必须经考试合格并取得合格证书，持证焊工必须在其考试合格项目及其认可范围内施焊，焊工均应经过质量技术交底、安全交底 和有关环境保护的交底。 3.1.2施工流程 焊前准备→引弧→沿焊缝纵向直线运动，并作横向摆动→ 向焊件送焊条→熄弧 3.1.3操作工艺 1）焊前准备：根据钢种、板厚、接头的约束度和焊缝金属中含氢量等因素来决定预热温度和方法。预热区域范围为焊接坡口两侧各 80~100mm，预热时应尽可能均匀。 2）引弧： 严禁在焊缝区以外的母材上打火引弧，在坡口内引弧的局部面积应 熔焊一次，不得留下弧坑。
对接和T形接头的焊缝，引弧应在焊件的引入板开始。 引弧处不应产生熔合不良和夹渣，熄弧处和焊缝终端为了防止裂缝 应充分填满坑口。 3）焊接姿势 平焊姿势：该姿势为焊接施工最理想姿势，因此尽可能创造条件采 用平焊。 船形焊接姿势：该姿势不易产生咬边、下垂等缺陷，一般对角焊缝 要求成凹形时常采用。 横向焊接姿势：该姿势熔化金属由于重力作用容易下淌，而使上侧 产生咬边，下侧产生焊瘤以及未焊透等缺陷。因此焊接时宜采用小 直径焊条、适当的电流和短弧焊接。 立焊姿势：该姿势熔化金属由于重力作用容易下淌，而使焊缝成型 困难，易产生焊瘤、咬边、夹渣及焊缝成型不良等缺陷。因此宜采 用小直径焊条和较小的电流，并采用短弧焊接。 仰焊姿势：必须保持最短的弧长，宜选用不超过4mm直径的焊条， 焊接电流一般介于平焊与立焊之间。 4）焊接顺序和熔敷顺序 尽可能减少热量的输入，并必须以最小限度的线能量进行焊接。 不要把热量集中在一个部位，尽可能均等分散。 采用“先行焊接产生的变形由后续焊接抵消”的施工方法。 平行的焊缝尽可能地沿同一焊接方向同时进行焊接。 从结构的中心向外进行焊接。
1.1.1栓钉施工 （1）概况 栓钉焊接分两种：栓钉直接焊在工作件上的为普通栓钉焊；栓钉在引弧后先熔穿具有一定厚度的压型钢板，然后再与构件熔成一体的为穿透栓钉焊。穿透焊对瓷环强度及热冲击性能要求较高，禁止使用受潮瓷环，当受潮后在250℃温度下焙烘1h后使用，二是瓷环中心钉孔的直径和圆度。而瓷环质量的好坏是直接影响栓焊的质量。 （2）施工前准备 1、栓钉和瓷环到货后，应按规格分类堆放，并对以下几点进行检查和验收： 2、瓷环的储运与保管 瓷环的作用是集中电弧热量，隔离外部空气，保护电弧和熔融金属免受氮、氧的进入，同时防止熔融金属的飞溅。工程中使用的瓷环应保持干燥及完整，在瓷环的储运过程中的注意点如下： （3）施工工艺
1、施工工艺流程 栓钉焊接流程图2、栓钉施工方法
自承式钢筋桁架楼承板栓钉焊接完成图 3、注意事项 （4）施工质量检查 栓钉检查示意图（5）焊接栓钉质量保证措施
1.1.2栓钉施工 （1）概况 栓钉焊接分两种：栓钉直接焊在工作件上的为普通栓钉焊；栓钉在引弧后先熔穿具有一定厚度的压型钢板，然后再与构件熔成一体的为穿透栓钉焊。穿透焊对瓷环强度及热冲击性能要求较高，禁止使用受潮瓷环，当受潮后在250℃温度下焙烘1h后使用，二是瓷环中心钉孔的直径和圆度。而瓷环质量的好坏是直接影响栓焊的质量。 （2）施工前准备 1、栓钉和瓷环到货后，应按规格分类堆放，并对以下几点进行检查和验收： 2、瓷环的储运与保管 瓷环的作用是集中电弧热量，隔离外部空气，保护电弧和熔融金属免受氮、氧的进入，同时防止熔融金属的飞溅。工程中使用的瓷环应保持干燥及完整，在瓷环的储运过程中的注意点如下：

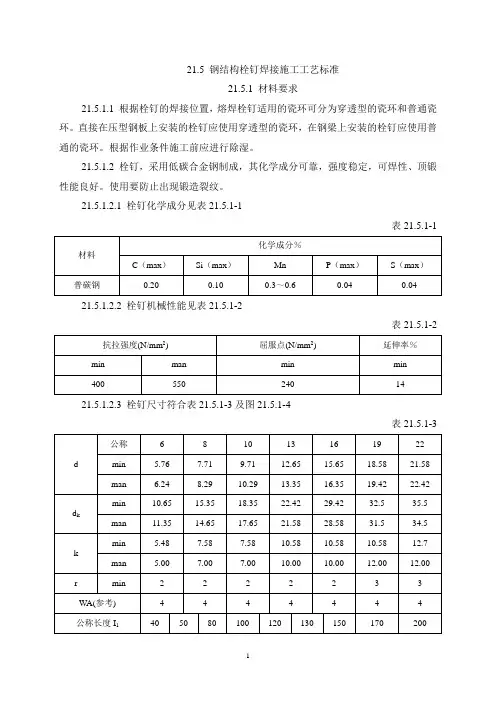

21.5钢结构栓钉焊接施工工艺标准 21.5.1材料要求 21.5.1.1根据栓钉的焊接位置，熔焊栓钉适用的瓷环可分为穿透型的瓷环和普通瓷环。直接在压型钢板上安装的栓钉应使用穿透型的瓷环，在钢梁上安装的栓钉应使用普通的瓷环。根据作业条件施工前应进行除湿。 21.5.1.2栓钉，采用低碳合金钢制成，其化学成分可靠，强度稳定，可焊性、顶锻性能良好。使用要防止出现锻造裂纹。 21.5.1.2.1栓钉化学成分见表21.5.1-1 表21.5.1-1 21.5.1.2.2栓钉机械性能见表21.5.1-2 表21.5.1-2 21.5.1.2.3 栓钉尺寸符合表21.5.1-3 及图21.5.1-4 表21.5.1-3
