航测数字化（1：500-1：2000）成图规程
编写单位（盖章）：
编写人：
年月日
审批意见：
审批人：
年月日
目录
一、接收任务 (3)
二、资料分析 (3)
三、项目设计 (3)
四、航飞摄影 (3)
五、基础控制 (4)
六、像控测量 (8)
七、调绘补测 (9)
八、空三加密 (12)
九、立体采集 (14)
十、数据编辑 (17)
十一、数字高程模型 (19)
十二、数字正射影像 (21)
十三、检查验收 (22)
十四、项目总结 (23)
十五、成果提交 (23)
一、接收任务
通过投标及市场开拓获得项目，接受客户的委托。
二、资料分析
将客户提供的资料进行整体的分析，例如已知点资料，作业范围，作业要求等。
三、项目设计
按照客户的最终目的进行整个项目作业流程的设计，流程如下：项目概况-已有资料情况分析-作业内容-作业依据-精度指标-航空摄影-基础控制-水准测量-像片控制-调绘补测-空三加密-立体采集-数据编辑-数据入库-数字高程模型-数字正射影像-检查验收-项目总结。
四、航飞摄影
1、参数的设定：地面分辨率、相机焦距、像片的要求、照片的存储和包装；
2、航空摄影的实施：航摄前准备工作、航空摄影的实施、质量控制与检查；
3、摄影质量控制措施：飞行质量控制措施、摄影质量控制措施、航摄结束飞机返场后，摄影员要采用飞行管理软件，立即对获取的摄站点GPS坐标数据作技术处理，当天评价飞行质量，若有不合格航线立即组织补飞。存储航片影像数据的介质在做妥善包装后，当天由专人护送至基地做数据后期处理，数据处理中心在第二个飞行日前将航片数据质量检验报告送交现场人员，以便及时修改作业方案；
4、成果资料的检查；
5、安全生产的风险规避；
五、基础控制
1、控制网的布设：埋石尺寸、选点埋石：
平面控制网按E级GPS点进行布设观测，E 级GPS 控制网在国家四等及其以上等级大地点基础上，按点对布设成由三角形组成的多边形网。2公里左右布设有一对相互通视的 E 级GPS 点，实际埋设时可以采用手持GPS 测定距离，以保证 GPS 点对的距离；GPS点选择在相对固定位置，E级GPS点的布设，需满足后续像控测量、施工设计、风机位测量建设要求且最终不少于20个。
1.1 埋石尺寸
上部尺寸为 10cm*10cm,下部尺寸20cm*20cm，桩高 60cm。桩顶面中间布置直径为 16mm、长度为 10cm、顶端刻划十字的钢筋，作为基础控制点标志。
1.2选点、埋石
A、选点
GPS点应选在点位基础坚实稳定，易于长期保存，易于寻找到达、视野开阔，远离大功率无线发射源和大面积水域，便于扩展利用和便于GPS 观测的地方，禁止选在耕地中间或易破坏的地方。不应埋设在山顶及山脊处；点位尽可能避免选择埋设在路面上。
GPS点点位距离大功率无线电发射台（如：电视塔、微波站等）不宜小于200米；距离高压输电线路不宜小于 50米。
B、埋石
选点完成后，采用混凝土现场浇注、预购标石（尺寸为底面20×20厘米、顶面10×10厘米、高60厘米）或刻石三种方法进行埋石作业。开挖口径约30*30cm、深 60cm 的桩坑，并把水泥沙子埋入坑中搅拌并捣实，埋设钢筋十字丝标志，注意桩顶面与地平或略高于地面，以便寻找使用。
点位也可选择在长期固定的岩石表面，当选择在岩石表面时，需在岩石上刻绘十字丝标志，并以红油漆标识记号和点名。岩石等凿刻标志的规格为：点位中心凿刻垂直正交的“十”字，其“十”字线凿刻长度不得小于5cm，凿刻深度不得小于5mm，凿刻宽度不得大于2mm，凿刻标志面要平，四周范围用红色油漆绘15cm-20cm的正方形，内填写点号。并在就近明显处地物上用红色油漆标示出
点号和方位（栓桩）。严禁不经凿刻绘标志。
硬地面所钉钢钉规格：其长度不得小于20cm，直径不得小于15 mm。钉入地面后在钉顶的横截面上凿刻或用钢锯锯出正交的“十”字，其“十”字的凿刻深度不得小于1 mm。
水泥地面布设钢钉标志，要先钻孔，灌入混凝土后再镶入钢钉。
硬地面钉、镶钢钉后，四周范围用红色油漆绘15cm-20cm的正方形，内填写点号。并在就近明显处地物上用红色油漆标示出点号和方位（栓桩），便于甲方施工使用时寻找。
当利用既有控制点时，应对控制点标石的稳定性、完好性、通视要求、仪器观测条件等进行逐一检查，符合要求后方可利用。
埋石完成后要拍摄现场照片远景、近景各一张，作为成果之一提交；同时方便后续空三加密工序准确量测。
现场采用手持 GPS 测定埋石位置的概略坐标（WGS84 格式），以便于后续寻找。现场完成点之记的绘制。
2、GPS观测与计算：
2.1 GPS观测
A.观测仪器采用标称精度为 10mm+5ppm 的双频GPS 接收机，所有仪器应在检定有效期内，安置天线采用三脚架和对中精度小于0.5mm 的光学对中器。作业开始前统一对仪器进行参数配置，项目进行期间不得随意改变参数。
B.GPS 观测按静态定位模式观测，采用大地四边形或三角形形式连接， GPS 主要技术要求如下表：
GPS测量基本技术要求
GPS 双频接收机控制点观测时间，基线长度小于5km时不低于45min,10km 以内不低于 60min,10km 以上不低于90min,联测已知点不低于90min；单频接收机观测时间在双频基础上加长1.5倍。
C. GPS 观测前做好星历预报和编制观测计划书，严格按调度任务单规定时间观测,保证各接收机同步观测同一组卫星，观测时间达到规定要求。未按规定时间开机者，应及时通知外业观测负责人，对观测时段作必要调整，不得无故擅自更改观测计划。
D.测站观测注意事项：
a.接收机天线用光学对中基座对中、整平，每个时段观测前后，各量取一次天线高，互差≤3mm 时取平均值。
b.接收机开始记录数据后，要及时将测站名、测站号、时段号、天线高等信息输入接收设备,然后用铅笔逐项填写GPS 观测手簿，严禁事后补记。
c.仪器观测过程中，严禁擅离工作岗位，注意观察仪器工作状态；在施测过程中，不得改变天线位置，防止人员或其他物品碰动天线和遮挡信号；不应在天线附近使用无线电通讯，必须使用时，应距天线 10米以外。
d.在测量过程中，要使用专用功能键和选择菜单查看模糊度和电池余量等等，并作必要记录，同时要注意仪器的警告信息，及时处理各种特殊情况。
e. 每日观测完毕，作业人员应及时上交观测手簿、点之记和记录介质给数据处理人员。
f. GPS 网一般应与附近收集到的国家四等及以上大地点联测一次，测区计划联测平面已知点 2～3 个，特殊情况下联测点的总数不少于二个。网的两周围应有国家大地点，其它点宜在网中均匀分布，且能有效控制本控制网。
g.每天观测作业完成后，及时对当天数据进行传输和数据预处理，检查数据有无问题，以便及时进行补测或重测。
2.2 GPS观测数据计算
基线处理采用中海达公司的专业软件行进静态处理或 TGO1.6 版本进行，基线处理输入观测数据时应对照观测手簿核对点号、天线高等参数，对每日符合要求的观测数据进行处理，剔除有效观测时间不足40分钟的卫星，然后进行基线处理，处理基线时要进行重复基线、同步环闭合差和异步环闭合差的检验，检
验不合格要求的基线应及时通知项目负责人，调整计划安排重测。
具体基线处理要求如下：
A.同一边任意两个时段的成果互差，不应大于±2 2 (5mm+1ppm×D)
B.同步环闭合差应满足：
Wx≤sqrt(n)/5*σ
Wy≤sqrt(n)/5*σ
Wz≤sqrt(n)/5*σ
W≤sqrt(3n)/5*σ
C.由若干条独立边组成的闭合环，其闭合差应满足：
Wx≤3*SQRT(n)* σ
Wy≤3*SQRT(n)* σ
Wz≤3*SQRT(n)* σ
W≤3*SQRT(3n)* σ
D.重复观测的基线较差应满足：
ds≤2*SQRT(2)* σ
上面各式中：σ—相应等级规定的精度，按环平均边长由下式计算：
Σ=SQRT［(a*a +(b .d) *( b .d)］
E.在各项质量检核符合技术要求后，进行 WGS-84 坐标系中的无约束平
差，并输出所有GPS 控制点的WGS-84 坐标及其精度信息。在无约束平差中，
应对观测值的先验中误差、单位权中误差、观测值改正数进行统计分析，确
定异常观测值，并对其进行核查和分析，决定舍弃和重测，参加无约束平差
的观测值不得有异常值存在。
F.约束平差使用的大地点应采用边长比长法进行可靠性检验。方法是先
进行GPS 网无约束平差，将得到的GPS 点间斜距经投影变换与边长的反算
值比较。
G.以无约束平差确定的有效观测量为基础，在国家坐标系下进行三维/
二维约束平差，约束平差基线向量的改正数与无约束平差的同名基线改正数
的较差应符合：
dvx≤2σ
dvy≤2σ
dvz≤2σ
平差完成后，查看平差报告，最弱点点位中误差不得大于±5cm，最弱边相对中误差不得大于 1/20000。不满足上述条件时，应分析原因，进行补测。
最后输出国家坐标系的坐标、转换参数和精度信息。
3、高程控制测量：
高程采用GPS拟合高程，通过观测不少于3个高程控制点，进行高程拟合平差。拟合高程应通过对多余控制点进行检核，高程检查点较差应小于5CM。
六、像控测量
1、像控点的布设:
A、像控点布设：航向方向按照10-15条基线，旁向方向按照每隔1-2条基线进行布设。布点时应注意，所布点应能有效控制住成图范围，测段接头处不得有漏洞，点位不少于70个点。
检查点布设：一个区域网内的检查点的个数不少于两个。
点位选取应充分满足像片条件，选刺在像片航向及旁向重叠六片（五片）范围内，并确保在相邻各片都清楚。
B、像控点两人一组，一人刺点，一人检查，测量作业时，区域网角点原则上布设双点，避免点位刺错等问题。
C、像控点编号原则：
像控点编号原则为P+像片号+序号,如：P5341：P表示为像控点类型（平高点），后四位编号5341为534片的第一个点。
像控点高程点编号原则为G+像片号+序号,如：G5341：G表示为像控点类型（高程点），后四位编号5341为534片的第一个点。
检查点编号原则为J+像片号+序号,如：J5341：J表示为像控点类型（检查点），后四位编号5341为534片的第一个点。
D、像控点布设完成后绘制布点示意图供内业加密和存档。
2、像控点的点位和目标要求：
A、应选在线状地物的交点、明显地物拐角顶点处、影像大于0.2mm点状地
物中心（如：小灌木中心），交角必须良好。电杆、弧形地物、不固定的地物（如：阴影、活动门、汽车）、点状目标影像大于0.2mm不得作为刺点目标。
B、应选在高程变化不大的地方，不应选在狭沟、尖山头或高程急剧变化的斜坡上。
C、当像控点与基准面在不同平面时，应标注比高，量注至0.1m；当点位周围不等高时，应标注比高量注的位置。如：接收机放在房角时，像控点的高程应是房角的高程（平面位置应是房角得外角的位置），外业需注明房高到0.1m，计算时只需减掉接收机天线的高度即可。像控点的高程应是房角的高程，不是减掉房高后的高程，但外业需注明房高。
D、像控点刺点目标的影像必须清晰、明显。
E、应满足GPS观测的要求：点位上应便于安置接收设备和操作，对空视野开阔，周围无大的水面，无较大遮挡。
附近不应有强烈干扰卫星信号接收的物体。远离大功率无线电发射台（如电视台、微波站等），其距离不宜小于200米；远离高压输电线，其距离不宜小于50米。
F、观测后要拍摄现场照片远景、近景各一张，作为成果之一提交；同时方便后续空三加密工序准确量测。
3、像控点的整饰及刺点要求：
A、在像片上找到相应位置用直径1mm红色图块“”标记。
B、点位说明要画出周围地物相对关系。略图方位与实地相对应，文字描述应确切说明点的位置，不得产生歧义。点位附近有高程变化的，应注明比高，注至分米。
C、刺点者和检查者须签注姓名和日期。
七、调绘补测
1、调绘的基本原则、方法和要求
A、调绘原则：
调绘参照《1:500 1:1000 1:2000航空摄影测量外业规范》执行。图式符号
执行《1:500 1:1000 1:2000地形图图式》，补充说明如下：
1、测区的高压电杆、电线、铁塔必须调绘；
2、测区等级公路都必须调绘；
3、林地需要调注树种、树高及所属林场。
正确认识各种影象所反映的地物、地貌，恰当地运用图式符号，准确表示。
各种数字和文字注记以及符号、线型等应准确无误，并做到清晰易读。
地物、地貌的综合取舍以满足选址设计的需要为前提，以既能适应图面允许荷载量，又能反映实地特征为原则。
同一位置不能同时按真实位置描绘两种以上符号时，则应分清主次或将次要的移位表示，但移位后的地物、地貌，其相对位置不得改变。
外调完成后及时用图式符号或简化符号整饰，整饰完毕后进行接边和签名。
B、调绘方法：
采用综合判读调绘法，也就是先室内判读调绘、后野外检核、调查和定性，最后室内清绘整饰的方法。线路性质、道路名称、道路材质、村庄注记等由外业调绘。
C、调绘工作基本要求：
调绘工作基本要求是“走到、看到、问到、绘准”。不能随意定性或任意标绘。
外业调绘后清绘采用红、黑、兰、三种颜色。
红色：简化符号表示的道路、地类界，独立地物、片外各种注记、自由图边线等。
黑色：各类正规表示的地物、大车路、小路、桥梁、道路附属设施、人工地貌、植被符号、地理名称注记等。
兰色：水涯线、单线沟渠及宽度注记、流向、干沟、水井、泉、输水槽、水系名称等。
2、调绘面积划定要求
A.调绘范围必须略大于测图范围。
B.调绘面积线在1:2000DOM（分辨率为0.2米）纸质打印图上划定。
3、调绘内容
A.居民地：
居民地的调绘：居民地采用简化调绘，只调名称。房屋不绘轮廓，不注建筑材料，不注楼房层数，楼层数可由内业立体判读。
B.独立地物：
独立地物，如：打谷场、烟囱、水塔、路标、水井、广告牌、庙宇、由内业判读。无线电发射塔由外业实地调绘。地下建筑物一般不表示。独立坟及坟群外业均应调绘。
C.道路及附属设施：
外业只调绘等级、等外公路及附属设施
等级公路必须调绘道路名称、路面性质，如G312 沥；等外公路、大车路调绘路面性质和宽度。道路实地位置可不用标绘。
通往自由图边的公路应注明通向。
道路附属设施如桥、涵、挡墙、里程碑等均须按实地位置调绘。
大车路、乡村路要外业不调绘，由内业判读。
D.管线及垣栅：
高压电力线、低压线、通信线等均应调绘。在工矿企业、城镇、电力排灌区等电力线、通信线较多时，调绘可以综合取舍。居民地内的低压线以及通往乡村的地上通信线可以不表示，其余线路全部表示；当同一杆上有多种线路时只表示主要线路。
电杆、铁塔和工矿区的管道支架等杆位影象不清楚时要逐杆调绘并连线,不能取舍，杆位影像清楚时可只调转点。
地下光电缆、天然气管道、输油管道有明确标志的应准确表示，量取与明显参照物的相对距离。
电力线调绘区的变压器要逐个调绘。
调绘需调出测风塔实际位置，并标注尺寸。
E. 水系及附属设施：
由内业判读，外业不调绘。
F．地貌和土质：
所以地貌外业不调绘，由内业判读测绘。
G．植被：
植被应详细调注林地、旱地、有关经济作物的种类和范围，如“果园”及“苗圃”外业要调绘准确。
林地需要调注树种、所属林场，树高可由内业立体判读。
H、地理名称调查和注记：
居民地、县市街道、厂矿企业、学校、医院、山名、沟名、河流、水库、沟渠和道路等名称必须实地核查正确，标注在像片上。
3、外业高程点补测
外业点在测区内要均匀分布，（像控点及基础控制点也充当外业高程点）最终平均每一幅1：2000比例尺的标准图幅里要有2—3个外业高程点。
八、空三加密
航测内业技术要求执行GB/T7930-2008《1:500 1:1000 1:2000航空摄影测量内业规范》、《1:500 1:1000 1:2000地形图图式》，采集要素分类码执行《1:500 1:1000 1:2000地形图要素分类与代码》。
8.1空中三角测量
采用全数字摄影测量工作站完成空中三角测量,量测计算软件为MatchAT。
8.1.1空三加密精度要求
内业加密点对最近外业控制点的平面和高程中误差不得大于下表的规定：
8.1.2空三作业要求
A．作业前认真检校仪器和检查软件配置，确保仪器性能良好，软件配置正确。
B．检查影象是否是畸变差改后的航片、外业控制点文件和相机文件输入的
正确性，以航摄单位提供的相机内方位鉴定元素和航测外业控制成果为准，确保空三加密原始输入数据的完整无误。
C．量测过程要认真、仔细、准确，对于外业点要根据刺点片点位、略图及说明仔细判读，避免点位量测错误。E级GPS控制点作为高程控制点加入量测进行定向。
D．量测中如发现外控点离各类标志太近，加密时注意处理此类问题。外控点量测时应量测主要的、影象清晰的像对。对外控点处于外插位置、影象不清晰的像对不要量测，否则会降低加密精度。
E.由于无人机航片重叠度大，单个外控点涉及到的航片较多；因此像控点的量测一定细心且必须有第二人进行并相互检查。
F．量测完后进行最终的平差结算，并利用外业高程点进行检查。或利用部分外业点作为空三高程控制点参与平差计算。
G．由于航测制图的工期很短，为了提高空三加密的生产效率，空三加密的作业流程可以采用先完成内业加密点量测等工作，等外业控制点成果提交后，再量测外控点，最后进行平差计算，平差结果满足各项限差要求将成果提交采集工序并上交资料室存档。
8.1.3内业加密点的分布要求
A.内业加密点尽量布满像片全部范围，六度重叠的航带连接点每张像片不少于3个。按3*3标准位置选点每个区域连接点数量不少于3个。应加强图形构网强度的检查，在少点位置予以补点。
B.大的河流、水库上要量测一定数量的水位点。
8.1.4数据量测和处理
A.设备、软件：仪器采用全数字摄影测量工作站，量测计算采用空三加密程序MatchAT，数据平差模型为光束法区域网平差。
B.数据处理时，首先应将物方标准方差权减小，进行粗差的消除，然后逐步提高物方权重，确保粗差被探测全部探测出来，必要时，采用patb进行二次平差专业验算。
C.对数据处理过程中发现的各种问题，经处理改正后，必须把一系列成果改为正确值，方能将文件传下工序使用。
九、立体采集
9.1作业环境准备
数据采集在全数字摄影测量MapMatrix工作站完成。采集前，仪器保证处于良好的作业状态，鉴定合格后方可作业。软件参数设置正确，满足本项目数据采集作业要求。
9.2模型定向精度指标
采用空三自动恢复模型进行立体测图，尽量不进行二次定向作业。
模型接边：相邻像对地物和等高线接边误差不得大于地物点平面位置中误差和等高线中误差的1.5倍，个别不得大于2.0倍。
9.3数据采集原则
A.地物、地貌要素的采集按编码分层进行采集，各要素编码要求使用正确，在有二级码的情况下，不允许用大类码、用大类码+小类码组成的要素编码进行采集。一般地物、地貌要素的分类码执行《1:500 1:1000 1：2000地形图要素分类与代码》。
B.数据采集范围应在定向点连线以内，最大不得超过定向点连线外10mm（像片上）。如果相邻航线或像对，在接边处有阴影等缺陷，在本像对补测时，测绘范围可酌情放宽，并做记录。
C.地物与地貌要素应先依据外业调绘片进行采集。原则上是外业定性、内业定位。如确认外业调绘有错误时，内业应根据立体模型进行改正并有相应的记录（如：调绘片说明、手簿记录等），备查。测绘地物地貌做到无遗漏、变形、移位。注意，高压电杆、通讯杆、低压杆、地下光电缆、水渠、天然气管道等应认真判读调绘，对外调不合理的地方，应在仪器上进行处理并记录。
D.地物与地貌的采集，严格按实际立体采集。地物采集注意处理地物间的相互关系（如：道路和桥等地物关系），重点做好公路、铁路及其附属设施的采集。地貌采集要注意微型地貌的表示。
E.点状地物和非比例表示的线状地物，按照地物中心采集；有方向的点状地物第一个点采集定位点，第二点为方向点；依比例尺表示的线状地物严格按照实地位置采集；有符号的线状地物根据符号左生成原则采集。另外，采集线状地物
时注意点的密度，确保地物几何形状的真实。
F.数据采集的范围依据甲方提供的作业范围为准。
G.保证采集成果的唯一性，绝不允许出现文件数据的重复问题。特别是采集后切图要准确，确保地物、地貌接边的正确性及完整性，如果出现重复参考或镶嵌的数据应在本工序自行删除，不得将重复数据问题移交给下工序。
H.采集完成后作业员应认真自校，检查员严格检查，对于隧道口、立交等重点工点应在立体上仔细检查地貌采集情况，并做到原始记录清楚，项目填写完整、齐全、正确，签名后方可交下工序。
9.4测绘地物、地貌的要求
测区内没有成片居民地，房屋极少：参照相应图式规范要求表示。
A.独立地物
独立地物的采集依据外业调绘片分层采集。外业散坟的调绘是示意性的，采集时注意定位和增补。
打谷场、烟囱、水塔、路标、水井、广告牌、庙宇、无线电发射塔等有方位意义的独立地物必须采集。
B.交通及附属设施
a、公路的路肩线宽度图上小于1mm不表示，公路中间的绿化隔离带宽度图上大于1.3mm用双线表示，否则用狭长灌木（9323层）采单线表示。
b、公路的附属建筑物（如：桥、桥墩、立交桥、平交道、涵、上下挡墙、里程碑、铁丝网、行树等）全部表示，路堤、路堑等人工地貌禁止使用等高线表示；另外，桥头的加固路堤和对应的坡脚线应与桥梁套合、对称。坡脚线的采集使用8524层。
c、公路统一按等外公路层码采集，编辑时注记道路名称、路面性质及宽度。
d、道路相交处路宽变化较大时，需按实际立体影象采集，不能使用平行线表示。
e、通过散列式居民区的道路采集要连续，不宜中断。
f、采集时注意区分依比例尺表示的大车路和乡村路及不依比例尺表示的乡村路和小路。
g、内部道路只表示厂矿企业内部铺装路面的道路。
C.水系及附属设施
a、河流、湖泊、水库、池塘等地物的水涯线按立体模型的水边线依比例尺采集。
b、河流、沟渠的宽度在图上大于1mm时依比例尺采集，否则，用单线按中心线不依比例尺采集。居民地内的干沟用排水沟采集。
c、水塘一般只采集水涯，当水涯线和坎边线在图上投影距离大于1mm时可只采集陡坎。
d、外业漏调的单线渠、冲沟，内业采集时要补充采集。沟底宽度在图上大于5mm的冲沟应加测等高线。
e、水系附属设施（如水井、泉、水闸、拦水坝、输水槽、倒虹吸等）必须采集。
f、大的机井应标注出来。
D.管线及附属设施
a、电力线、通信线、输油输气管道等管线的采集按照调绘片作业。
b、电杆、铁塔、管线支架等要素全部采集，采集原则是以立体模型为准，根据调绘片认真判读和量测。
c、变压器、变电室全部采集。电力线或通信线入地时按相应层码加注入地符号。
E.境界和植被
根据外业调绘片采集境界，调绘时注意区分植被范围界限。
F.地貌
a、大面积的梯田坎应采集最上、最下的坎，中间的坎先采集高大的坎，再采集其它坎，坎的采集密度控制在图上8mm左右一个坎。
b、平地上高度大于1米的斜坡、陡坎均应表示。斜坡坎的采集要求区分自然坡和人工坡。自然斜坡采集使用陡坎加等高线的方式表示；人工斜坡采集使用陡坎加坡脚线的方式表示。
c、测区内注意表示崩崖、滑坡、冲沟、陡崖等崩塌残蚀地貌。
d、乱掘地只采集范围线（该范围线必须闭合）、注高程点，不绘等高线。
e、等高线采集时手轮速度不能太快，且拐弯注意减速，防止出现微貌丢失、
沟心等高线漂浮，不能真实的反映地貌。计曲线和首曲线的采集方向必须一致。修测等高线时应锁定脚盘。
f、在等倾斜地段，相邻计曲线间距在图上满足5mm≤d≤10mm时，可用曲线内插功能完成首曲线的绘制；间距小于2mm时，不采集首曲线。
g、等高线遇地物、坎、双线道路双线水系等断开表示，同时提交等高线连续成果。
h、密林地区采集等高线时，应考虑树高的影响，使曲线切准地面。
i、洼地、山头、鞍部的高程变化处，如果没有高程注记点应加绘示坡线。
j、高程注记点的采集
每个方格内高程注记点个数一般为10-15个，地物比较密集时，一般应不少于8个。采集高程注记点要注意优先采集特征点（如：山顶、洼地、沟心、山脊、鞍部、变坡点、陡坎及主要河流、湖泊、水库的水位等），然后再兼顾图面美观且均匀分布采点。
注意高程注记点和等高线的协调性。
适当加测比高注记。
公路要求每隔50～100米测注道路交叉、路面、路肩、路堤、路堑大桥头、长隧道口及坡脚等特征位高程，注意高程点在道路两边交替分布。
十、数据编辑
图形编辑在AutoCAD R2005环境下的CASS 8.0版图形编辑软件平台上完成。保证软件参数设置正确，满足本项目数据编辑作业要求。
10.1编辑作业原则
A.检查图形编辑工作站的软件参数配置是否正确，包括符号库、线型库等。
B.地形图转换：将MapMatrix工作站采集的图形数据转换成正确的CAD数据（*.dwg）文件。转换完成后参照调绘片检查地物有无遗漏，如果存在不能转换的图形符号，应查明原因。
C.图幅切边前注意处理范围线和接边处的地物、地貌，避免图幅切边引起地物丢失。
D.依据外业调绘片对图形要素进行编辑。
E.图内字体要求：按照1：2000标准作业；
*说明---性质注记包括：
道路---沥、碎石、水泥、土等
房屋---建、破、掘、温室、房层、垃圾、厕等
水系---水、塘、井、机井、闸、等
其它---码头、旗杆、射电、电信、油、气、水管、松、桔等
F.编辑完成后作业员应认真自校和接边检查，注意接边处地物、地貌的性质和类别的的一致性。
g．作业员接边、自校完成后，交检查员严格检查，并做到原始记录清楚，作业记录（含：问题处理）、签署需齐全。项目填写完整、齐全、正确，签名后方可交下工序。
10.2地形图编辑注意事项
A.曲线压缩参数不要设置太大，宜为0.01—0.04。注意不要反复压缩、拟合，以免造成曲线移位、变形。
B.根据高程位置及密度对沙包、沙坑、山头、洼地加绘示坡线。
C.曲线和高程点矛盾时，可根据情况处理：或移动曲线或修改点的高程。不符值在0.3m以内时由本工序进行修改，大于0.3米时，必须上仪器检测。另外，对于山头、洼地的不符高程点必须上仪器检测，以防止漏曲线。
D.曲线应与坎边线相交，且曲线进、出坎的根数相等，与比高相符。
E.水系、道路与其它地物、地貌要素的配合要求合理，曲线穿过道路、水系时要尽量垂直，沟心线应与曲线严格套合，河流水涯线、沟心线折线太明显时，编辑应添加节点、或拟合水线。
F.公路编辑时注记道路名称、路面性质，如G307 沥，如无线路编号，可只注路面性质，如：沥等。道路相交应平滑处理，以符合实际地形。
G.房屋外轮廓必须闭合，且注意处理房房和房围墙的对接关系。
H.所有地下管线要标明性质。采集工序补测的电力线、通信线杆位，注意逐个添加符号且保持杆和线的方向一致。
I.植被符号全部填充在图内，不能以文字方式在图外注记。
J.汉字注记选位应满足图式4.9.1的要求，特别是居民地注记应选在居民地内房屋稀少的地方，保持图面美观。
K.点线交断前注意注记的移位，以防止交断后地物的丢失。
9.3.4.图廓整饰
图廓整饰按《1:500、1:1000、1:2000地形图图式》GB/T 20257.1—2007作业成图。
A图廓西部南侧的测绘机关名称“北京威特空间科技有限公司”,距西图廓3mm,字型为黑体，字高4mm。
C图廓上部中央：图幅编号。
D 图廓上部西侧的接合表用图号注出。图廓整饰图名“”。
E 图廓底部左侧标注共四行，依次为：
“2012年9月航空摄影，2012年10月航测成图。”
“1980西安坐标系,中央经线：105o，3°分带”
“1985国家高程基准，等高距为2米。”
“2007版图式。”
“2012年9月航空摄影，2012年10月航测成图。”
“1954年北京坐标系,中央经线：105o，6°分带”
“1985国家高程基准，等高距为2米。”
“2007版图式。”
十一、数字高程模型
11.1一般要求
11.1.1精度要求
1、DEM的格网间距采用2.0m×2.0m。
2、格网点高程以米为单位，取位到分米。
3、精度要求：与DLG精度一致。
11.1.2作业要求
1、面积在图上1平方厘米以上的水面，均应绘出其范围线，水面高程按摄影时水位确定。
2、地形特征点、线间高差大于2.0m时需表示。
3、宽度小于5m的线状地物可不表示，有防洪作用的堤均应表示。
4、无数据区域高程赋值-9999。
5、特征线主要是山脊线、沟谷线和地形变换线等，相互不得交叉表示。
6、做好作业区自由边及东南两边数据接边工作。
11.2数字高程模型的制作流程
11.2.1 DTM匹配
利用MatchT DTM匹配生成模块直接利用空三加密成果,自动生成模型，自动逐模型匹配，自动拼接，生成测区区域DTM数据。
11.2.2 DTM编辑
利用DTMMaster软件，导入DTM数据，逐模型人工检查编辑DTM，通过量测特征点、线进行DTM编辑。
在摄影测量工作站上采集特征点、线。在山头、凹地、鞍部量测特征点。在地形变换处，如坎、山谷、山脊、河堤、水域线、道路、加固岸等量测特征线。
可通过DLG上外业实测的地面高程注记点作为高程检查点，用于DEM的精度检测。
11.2.3.DEM裁切
DEM按1：2000比例尺图幅范围，分幅进行裁切。
11.3数字高程模型的检查
利用外部点（野外测绘的高程注记点或空三加密的保密点）对DEM进行检查，当地貌形态、同名点的高程差异较大时应再次重复匹配、编辑。也可以利用DEM 内插等高线，并与DOM叠加，机上目视检查等高线是否有突变情况。
11.4提交成果
DEM数据以ASCII GRD格式提交，有关附加信息文件等以ASCII格式提交。
航测成图工作流程 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
航测成图工作流程 近两年来，我国的测绘技术取得了较快的发展，特别是航空摄影测量技术的发展与完善。由于航测成图速度快，工期周期短，有效的提高了测量的水平，使测量工作效率得以大幅度的提升，测量成本得以有效的降低，同时减少了外业测量的工作量，逐渐被广大测绘单位所采纳。 一、空三加密 航测成图的质量控制主要在内业空三加密阶段，空三加密的精度影响整个成图精度。空三加密是在立体摄影测量中，根据少量的野外控制点，在室内进行控制点加密，求得加密点的高程和平面位置的测量方法，其主要目的是减少野外像控点的布设。 目前无人机的影响因素主要有两个方面： 1、无人机比较轻巧，受外界环境干扰比较大，导致无人机 的飞行姿态较差，得到的外方位元素精度较低。 2、无人机主要携带的是微单相机，相机的畸变参数比较 大，影响拍摄影像的质量。 这两个因素是空三加密精度影响的主要因素，使用单一的空三加密处理软件，很难是空三加密的精度保证在误差范围内。所以要使用多个空三软件结合处理的方式进行，才能满足空三的精度要求。 经过短期的培训学习，目前宜采用的空三加密流程是： 1、pix4d初步进行空三加密，得到相机的畸变参数和高精
度的外方位元素。 2、PixelGrid软件对原始影像进行去畸变处理。 3、用得到的高精度外方位元素和去除畸变后的影像，在 inpho 中进行最后的空三加密 空三精度的评定结果达到：sigmanaught值不大于1个像元。二、立体采集 依据空三加密数据成果，导入到全数字摄影测量工作站航天远景中，进行内定向、相对定向、绝对定向、实时核线采样，建立立体模型。空三加密成果精度在立体采集中的体现是使建立的立体模型上下视差为0，如果上下视差过大，需重新进行空三加密。 立体模型所采集的精度主要体现在模型点的采集、模型点位置判读、模型地物要素判读、模型高程点的采集。其采集精度受约与人工作业，对立体模型采集人员的技术能力要求比较高，要使立体采集的平面高程精度满足测图要求，必须对立体采集人员进行培训。 由于初期立体采集熟练度不够，且立体采集对建筑物多的地方，成图速度较慢，不如直接在正射影像上直接进行描绘。所以现阶段预计的工作模式是用正射影像图描绘建筑物、道路等对高程精度要求低的地物；用航天远景软件立体采集高程点、描绘等高线；这样才能在保证精度的前提下，提高工作效率。
数字测图实习报告 专业 班级 组号 姓名 学号 指导教师 2018 年 11 月 1 日至 2018 年 11 月12 日 目录
一、实习目的及意义1 二、实习内容及要求1 三、数字地形图测绘基本原理2 四、数字地图测绘过程2 五、参考资料7 六、实习心得8
数字测图实习报告 2018-11-1至2018-11-12我们工程测量技术专业学生在校进行了为期两个星期的数字化测图实习。 一、实习目的及意义 通过这次实习，使我们对《数字化测图》这门课程有一个系统的了解和掌握，进一步加深我们对数字化测图的基本理论和基本知识的理解，提高我们实际操作的能力。本次实习培养了我们理论联系实际，分析问题以及实地解决问题的能力，更要求我们在工作中要实事求是，严谨认真，吃苦耐劳，同时还要团结协作，相互配合，共同完成好小组的实习任务。从各方面锻炼自己，为以后的测量工作打下良好的基础。 二、实习内容及要求 1、实习的具体内容如下： 1、数字地图测绘 <1）练习和掌握全站仪的使用方法； <2）每组测绘一幅1：1000的数字地图； <3）熟悉和掌握南方CASS地形测图软件编辑地形图的基本方法。 2、数字地图的工程应用 <1）完成测站改正； <2）完成设计路线的断面图绘制； <3）用DTM和断面法计算土方量。 3、MAPGIS扫描矢量化 熟悉MAPGIS软件进行扫描矢量化的步骤和方法。 2、实习的具体要求如下 (1)掌握数字化测图的基本过程和基本方法。 (2)掌握并熟练全站仪的使用。 (3)掌握使用数字成图软件<南方CASS）进行数字地图编绘的 方法。
(4)掌握矢量化软件进行地图的扫描矢量化操作步骤和方法。 三、数字地形图测绘基本原理 采用草图法进行数字化测图，主要作业过程分为三个步骤：数据采集，数据处理及地形图的数据输出。在本次实习中利用中纬全站仪进行外业数据采集，在内业计算机上采用南方CASS软件进行数据处理成图。 四、数字地图测绘过程 1、踏勘，选点 本次实习地点是杨凌职业技术学院南校区，地形十分熟悉。 老师带领我们在校区大门口选择一点作为已知点，根据一份小比例尺图，选出一条闭合导线，现场选出导线点，并均匀分布在校内，共计6个点。导线点的选择应注意是否相互通视，架设仪器是否安全方便。 2、控制测量 全站仪测角、测边： 在已知导线点上架设全站仪，对中整平后量取仪器高、开机。同时将棱镜架设在待测点出对中整平。 在全站仪中创建一个文件CL24-02，用来保存测量数据.。 在当前文件下，按照提示输入测站点点号和给定的坐标、仪器高、目标高<取至毫M位），设置EDM，并瞄准后视点，进行后视置零定向。 定向完后仪器照准目标点棱镜，盘左盘右观测并测存，将屏幕显示结果记录在导线坐标记录表上。 导线边长、水平角施测要求及精度要求： ①观测：水平角观测一个测回，起始点采用全圆方向法观 测，内角采用测回法观测；距离测量往测一测回<瞄准目 标一次，读数4次），直接读记平距； ②取位：角度取至秒，距离取至mm，坐标取至mm；
软件工程实验报告 课题：人事管理系统学生姓名： 学号： 专业班级： 指导教师： 同组成员：
需求分析 一、实验目的 掌握软件需求的结构化分析方法。 二、实验任务与实验要求 导出系统详细的逻辑模型，这里用数据流图来表示。 三、实验内容 （1）功能分析 经过初步分析“人事管理系统”应该具备以下主要功能。 1、职员个人信息资料的增加、修改和删除； 2、职员的考勤录入和查询； 3、职员工资结算和查询； 4、人事管理人员的变化和操作授权； 由于是使用计算机管理，就带来了新的功能：用户登陆、操作人员的管理、基本数据的维护、由数据安全产生的数据备份与恢复。 （2）、关系模式 在满足函数依赖和无损连接的基础上，使数据的设计更加合理。在本系统中只有3个实体，那就是普通员工、管理员、超级管理员，他们权限的不听通过角色来区分。在整个系统中超级管理员只有一人，管理员二人。一个人只可以在普通员工、管理员、超级管理员中处于一个角色，而不可以兼任。其具体的关系模式如下： 普通员工（员工号，密码，姓名，性别，出生年月，身份证号，联系电话，就职时间） 管理员（管理员号，密码，姓名，性别，出生年月，身份证号，联系电话，就职时间） 超级管理员（超级管理员号，密码，姓名，性别，出生年月，身份证号，联系电话，就职时间） 工资（员工号，时间，基本工资，提成，奖金） 考勤（员工号，时间，迟到，早退，管理员号） 注意：“”表示主码，“”表示既是主码又是外码。 E-R图如下所示
数据字典设计： 为了方便数据库的管理和维护，本系统只设计一个数据库workers.mdb，其中包含worker（员工信息表）、manager（考勤信息表）、booklist（工资信息表） 表1-1 worker（员工信息表）各字段设计 表1-2 monit （考勤信息表）各字段设计
工程识图实训报告 潇湘职业学院《建筑工程制图与识图》实训报告班级大09土木二班姓名刘高实训地点：教室指导教师：何妍勤年日一：实训目的本实训目的是使学生在掌握了投影的基本理论和制图的基本知识以后，熟悉制图基本规格、练习正确使用绘图工具和仪器，了解制图基本步骤和方法、熟悉建筑平面图的内容和要求，掌握绘制建筑平面图的步骤和方法、熟悉建筑剖面图和墙身详图的内容和要求，掌握绘制建筑剖面图和墙身详图的步骤和方法、熟悉楼层结构平面图的内容和方法及绘制的步骤和方法，通过大作业的练习能正确阅读和绘制房屋施工图，绘制的房屋施工图符合国家标准建筑识图实训报告这几个月的实习，使我了解了建筑设计从前期准备到施工图设计各阶段内容、要求及相互关系；熟悉了监理工程师工作的基本方法；理解并亲自体验了各工种之间相互配合的重要性及监理的综合协调作用建筑施工时图纸的审查、变更和使用，让我进一步了解了建筑设计的相关标准和规范，并且对学好建筑结构、建筑技术、建筑设备、建筑材料和建筑经济的重要性有了更深刻的认识经过这次实训，我懂得了从最基本的识图顺序，拿到图纸，首先要看的就是图纸的目录，其次就仔细看图纸的总说明，懂得建筑施工图和结构施工图的相应区别，在看图纸的过程中应结合图纸里面的说明进行观察，同时在图纸中我们可以看到有好
多细节的东西需要我们注意，所以在识图过程中细心是很重要的！再者，我们在识图中相信大家也有所感触就是不知道要看什么，在这个问题上有好多同学在实训过程中学不到什么东西，其实识图是靠自己去观察，利用空间想象结合实际你就会发现自己有所进步了建筑图纸是由建筑施工图纸、建筑结构图纸、建筑电气图纸等组成一、建筑施工图纸1、建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图，节点大样图及门窗大样图，楼梯大样图作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图2、图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的3、建筑设计总说明建筑识图实训报告在本学期十六周我们迎来了这次珍贵的建筑实图实训的机会，虽然时间不
航测数字化（1：500-1：2000）成图规程 编写单位（盖章）： 编写人： 年月日 审批意见： 审批人： 年月日
目录 一、接收任务 (3) 二、资料分析 (3) 三、项目设计 (3) 四、航飞摄影 (3) 五、基础控制 (4) 六、像控测量 (8) 七、调绘补测 (9) 八、空三加密 (12) 九、立体采集 (14) 十、数据编辑 (17) 十一、数字高程模型 (19) 十二、数字正射影像 (21) 十三、检查验收 (22) 十四、项目总结 (23) 十五、成果提交 (23)
一、接收任务 通过投标及市场开拓获得项目，接受客户的委托。 二、资料分析 将客户提供的资料进行整体的分析，例如已知点资料，作业范围，作业要求等。 三、项目设计 按照客户的最终目的进行整个项目作业流程的设计，流程如下：项目概况-已有资料情况分析-作业内容-作业依据-精度指标-航空摄影-基础控制-水准测量-像片控制-调绘补测-空三加密-立体采集-数据编辑-数据入库-数字高程模型-数字正射影像-检查验收-项目总结。 四、航飞摄影 1、参数的设定：地面分辨率、相机焦距、像片的要求、照片的存储和包装； 2、航空摄影的实施：航摄前准备工作、航空摄影的实施、质量控制与检查； 3、摄影质量控制措施：飞行质量控制措施、摄影质量控制措施、航摄结束飞机返场后，摄影员要采用飞行管理软件，立即对获取的摄站点GPS坐标数据作技术处理，当天评价飞行质量，若有不合格航线立即组织补飞。存储航片影像数据的介质在做妥善包装后，当天由专人护送至基地做数据后期处理，数据处理中心在第二个飞行日前将航片数据质量检验报告送交现场人员，以便及时修改作业方案； 4、成果资料的检查； 5、安全生产的风险规避；
数字化测图总结 为期三周的数字化测图已经结束了，在这三周里，我和我们小组的成员都很积极，各自做好自己的工作，然后轮流作业，让每一个人都掌握了测图、画草图、跑镜等各个步骤。同时，通过三周的合作，同学们之间增进了友谊，锻炼了合作精神。虽然实习很辛苦，但是当看到我们的实习成果时，我们还是很欣慰的。在这次测量实习中，我们组的同学一直都秉着科学严谨的态度。由于是刚开始实习，我们的理论知识和操作技术都不是很熟，有时一个地区要测好几次呢，虽然辛苦些，总算得到了不错的成果。 这次实习的效果是明显的。从我们第一天不知道该干什么，到后来大家各司其职配合默契，无论是个人操作仪器还是大家一起完成一项测量任务，我们的进步都是有目共睹的。我们在工作过程中必须秉着对全组负责的态度，认真完成自己的任务。同时，这次实习是以小组形式进行的，遇到难题，大家也会一起讨论和解决，虽然并非每次都尽善尽美，但每个组员都基本解决了平时产生的一些小疑惑。通过大家的合作与讨论，大家的知识也得到了补充，而这些在平时是很难发现和解决的。下面来大概介绍下我在实习中做的主要工作： 1.观测：○1观测的工作需要不断的重复，要注意不能按错键，有时大意一下，就会记录错一个点，这时就需要观测者和绘图者的及时交流，每隔几点就要核对一下点号，记录错误时还可以改正，舍弃一点有时也是很有必要的。○2因为观测者和跑尺员有时会相隔很远，跑尺员很难知晓观测员是否记录完毕，所以作为观测者在测量完毕后，
要即时通知跑尺员选择下一个点。○3对中整平的过程中，要注意踩实和来往的人流，因为当地的路面和泥土松弛，有时重力的踩踏地面就可以影响到全站仪的水平，这些会增加对中整平的难度。同时在测量过程中，也应当注意仪器的安稳与安全。○4测量时，要准确无误，做到快准狠兼备。 2.跑尺：○1在扶尺的过程中，应尽量保持棱镜的竖直平稳，不能三心二意，不必要的晃动会增加观测的难度，也会浪费大量的时间。○2由于有时和观测者相距很远，因此需要时常注意观测者的动作，手势还有喊话都要仔细揣摩。○3调整镜高时，要记得及时通知观测者，以便他的更改。○4注意点的选取，要能够有代表性和可观测性，尽量排除障碍物的阻挡，有树枝草木阻挡视线时，可以请组员排除。 3.绘图：○1时刻与观测者交流，确保点号绘图的正确。○2帮助跑尺员选取精确地选择点，记录下特殊点，准确地绘出草图。 总之，从这次实习中我得到了很多知识和教训，期待下一次的实习，希望能够学到更多专业的技巧，还有和大家一起交流合作的时光，我会倍加珍惜！
实验报告格式范文 实验一撰写可行性研究报告 一、实验目的 1、掌握可行性研究步骤； 2、学习编制可行性研究报告。 二、实验要求 硬件：Intel Pentium 120 或以上级别的CPU，大于16MB的内存。 软件：Win dows 95/98/2000 操作系统，Office 97/2000 软件 学时：2学时 写岀此项实验报告 三、实验内容 1、可行性研究(结构化分析)方法； 2、绘制数据流图，使用Word写实验报告。 四、实验步骤 1 ?引言 1.1 编写目的 可行性研究的目的是为了对问题进行研究，以最小的代价在最短的时间内确定问题是否可解。 经过对此项目进行详细调查研究，初拟系统实现报告，对软件开发中将要面临的问题及其解决方案进行初步设计及合理安排。明确开发风险及其所带来的经济效益。本报告经审核后，交软件经理审查。 1 . 2 项目背景 (1 )待开发的软件产品名称：旅行社机票预定系统。 (2)本项目的提岀者：冯剑。开发者：李翀。用户：旅行社 (3)本软件产品将用于旅行社的机票预定和费用的记录。
1 . 3术语说明 DFD (数据流图)：一种描述书记变换的图形工具，是结构化分析方法最普遍采用的表示手段，但数据流图并不是结构化分析模型的全部，数据字典和小说明为数据流图提供了补充，并用以验证图形表示的正确性、一致性和完整性，三者共同构成了被建系统的模型。 1 . 4.系统参考文献 参考文献见附录 2?可行性研究的前提 2.1基本要求 ⑴功能 本软件实现的功能有：为游客提供机票预定服务，提高旅游局的服务质量和服务效率。 对航班数据库的查询和修改，对机票费用记帐数据库的查询和修改，记录旅客信息(姓名、性别、年龄、身份证号、单位、旅行时间、目的地)、航班时间和班次，打印机票和帐单。 (2) 性能 时间：提供的信息必须及时的反映在工作平台上。售票系统的定单必须无差错的存 储在机场的主服务器上。对服务器上的数据必须进行及时正确的刷新。一笔业务在一分钟内完成。空间：运行空间 2M。 (3) 系统的输入和输岀 输入：旅行社定票单。数据完整，详实。 输岀：机票、帐单。简捷，快速，实时。 (4) 处理流程 旅行社将定票信息输入定票系统，系统输岀机票和帐单给旅客。 5 ）安全保密要求
建筑识图实训总结范文 学校：辽宁省交通高等专科学校 系别：建筑工程系 专业：地下工程与隧道工程 姓名：宋昊阳 学号： 在本学期十七周我们迎来了这次珍贵的建筑实图实训的机会，虽然时间不是很长，但是这一周我收获的许多，对建筑图纸也有了更深的了解。 由于我们接触的建筑图纸不多导致识图期间困难重重，甚至开始都不知从何看起，什么都得借助老师的指导、翻阅资料才能得到答案。刚开始拿到图纸都不知道看什么，只是乱翻一气毫无思绪，慢慢通过问老师一些问题，逐渐的对图纸有些了解。并借助大一上学期的《建筑工程制图》与大二上学期学的《混凝土结构与砌体结构》和《隧道工程施工技术》以及《03G101-1》。对图纸中的标注、配筋、构造要求对图纸有一些更加深刻的了解。对于《03G101-1》平面整体表示方法制图规则和构造详图我们要更好的系统学习。 此次的建筑识图是我校的机加中心的图纸。机加中心比较复杂，没有足够的空间想象，很难创建三维立体感。我们小组也亲自到机加中心实地参观，对图纸有一个全面的认识。对于图中的集中标注和原位标注开始也有些不太清楚，但看完
《03G101-1》平面整体表示方法制图规则和构造详图后有些了解。由于上周的钢筋混凝土实训对板、梁的配筋计算和配筋图的绘制，这次看机加中心的图纸中关于板、梁、柱的配筋比较轻松。现在感觉对于箍筋的种类了解还是比较欠缺。以后还得加强学习。大家比较关心的问题是梁上梁下配筋标注的含义及认识和图纸中的一些符号代表的意义。通过老师的讲解大家基本有了一个新的认识。对于符号的含义曾在大一的《建筑工程制图》中我们有一些基本的了解，但通过这次对图纸的符号认识，更进一步对理论 的学习有了一个比较好的应用。 隧道图纸的实训是的丹东至锡林浩特高速公路东港至海城段第9合同段S册的韩宝寺隧道图纸。以前上课并未真正的见过隧道图纸只是课本上的部分结构的详图。这次的图册是各个部分的详细构造并附带施工顺序。虽然识图的时间并不长，但是让大家了解一些结构的施工方法和施工的材料。 经过这一周的实训，我懂得了从最基本的识图顺序，拿到图纸，首先要看的就是图纸的目录，其次就仔细看图纸的总说明，懂得建筑施工图和结构施工图的相应区别，在看图纸的过程中应结合图纸里面的说明进行观察，同时在图纸中我们可以看到有好多细节的东西需要我们注意，所以在识图过程中细心是很重要的！再者，我们在识图中相信大家也有所感触就是不知道要看什么，在这个问题上有好多同学在实训

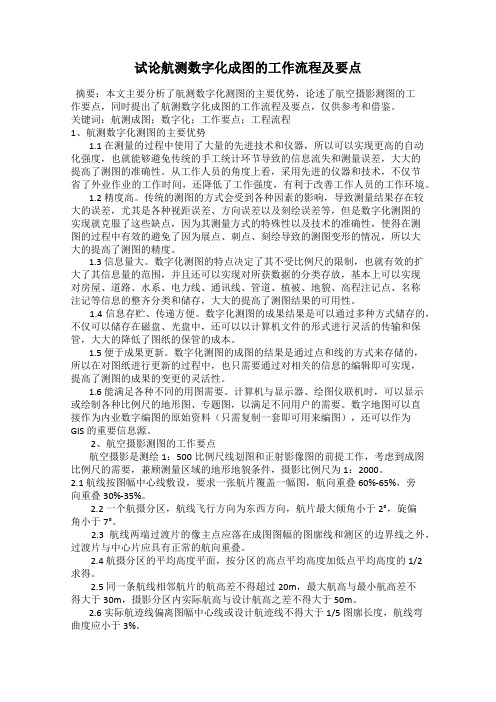

试论航测数字化成图的工作流程及要点 发表时间：2015-11-17T17:14:34.497Z 来源：《基层建设》2015年14期作者：马成 [导读] 青海省第二测绘院青海西宁 810000 航测数字化测图首先在内业全数字摄影测量工作站上建立立体模型进行数据采集，然后外业调绘修补测。 青海省第二测绘院青海西宁 810000 摘要：本文主要分析了航测数字化测图的主要优势，论述了航空摄影测图的工作要点，同时提出了航测数字化成图的工作流程及要点，仅供参考和借鉴。 关键词：航测成图；数字化；工作要点；工程流程 1、航测数字化测图的主要优势 1.1 在测量的过程中使用了大量的先进技术和仪器，所以可以实现更高的自动化强度，也就能够避免传统的手工统计环节导致的信息流失和测量误差，大大的提高了测图的准确性。从工作人员的角度上看，采用先进的仪器和技术，不仅节省了外业作业的工作时间，还降低了工作强度，有利于改善工作人员的工作环境。 1.2 精度高。传统的测图的方式会受到各种因素的影响，导致测量结果存在较大的误差，尤其是各种视距误差、方向误差以及刻绘误差等，但是数字化测图的实现就克服了这些缺点，因为其测量方式的特殊性以及技术的准确性，使得在测图的过程中有效的避免了因为展点、刺点、刻绘导致的测图变形的情况，所以大大的提高了测图的精度。 1.3 信息量大。数字化测图的特点决定了其不受比例尺的限制，也就有效的扩大了其信息量的范围，并且还可以实现对所获数据的分类存放，基本上可以实现对房屋、道路、水系、电力线、通讯线、管道、植被、地貌、高程注记点、名称注记等信息的整齐分类和储存，大大的提高了测图结果的可用性。 1.4 信息存贮、传递方便。数字化测图的成果结果是可以通过多种方式储存的，不仅可以储存在磁盘、光盘中，还可以以计算机文件的形式进行灵活的传输和保管，大大的降低了图纸的保管的成本。 1.5 便于成果更新。数字化测图的成图的结果是通过点和线的方式来存储的，所以在对图纸进行更新的过程中，也只需要通过对相关的信息的编辑即可实现，提高了测图的成果的变更的灵活性。 1.6 能满足各种不同的用图需要。计算机与显示器、绘图仪联机时，可以显示或绘制各种比例尺的地形图、专题图，以满足不同用户的需要。数字地图可以直接作为内业数字编图的原始资料（只需复制一套即可用来编图），还可以作为GIS 的重要信息源。 2、航空摄影测图的工作要点 航空摄影是测绘1：500比例尺线划图和正射影像图的前提工作，考虑到成图比例尺的需要，兼顾测量区域的地形地貌条件，摄影比例尺为1：2000。 2.1 航线按图幅中心线敷设，要求一张航片覆盖一幅图，航向重叠60%-65%，旁向重叠30%-35%。 2.2 一个航摄分区，航线飞行方向为东西方向，航片最大倾角小于2°，旋偏角小于7°。 2.3 航线两端过渡片的像主点应落在成图图幅的图廓线和测区的边界线之外，过渡片与中心片应具有正常的航向重叠。 2.4 航摄分区的平均高度平面，按分区的高点平均高度加低点平均高度的1/2求得。 2.5 同一条航线相邻航片的航高差不得超过20m，最大航高与最小航高差不得大于30m，摄影分区内实际航高与设计航高之差不得大于50m。 2.6 实际航迹线偏离图幅中心线或设计航迹线不得大于1/5图廓长度，航线弯曲度应小于3%。 3、航测数字化成图的工作流程及要点 数字化地形图的作业过程包括航空摄影、野外等级控制测量、像片控制点空三加密、地形图数据采集、地形图外业调绘、地形图数据编辑等。 3.1 航空摄影、野外等级控制测量、像片控制点空三加密工作要点 ①航空摄影在专用飞机上安装航空摄影机，通过对该测区的连续摄影，以获取航空摄影像片资料。②影像扫描完成以后开始像控点的布点，采用平高区域网布点，在受限制的地形处应采用不规则区域网布点。③像控点的选刺，为使布设的控制点尽量公用，左右相邻区域控制网间公用点的点位距像片边缘距离不小于1.5cm，离方位线不小于5cm，当旁向重叠较小使相邻航向点不能公用时，分别布点，像控点应选在影像清晰的明显地物点，接近政教的线状地物交点，地物拐角或固定的点状地物上，并选择最清晰的一张作主刺片。④像控点联测，像片控制测量的实施工作至关重要，直接影响着内业加密和立体测量的精度，像片联测可采用GPS全球定位系统及RTK方法进行施测，这样所有的平面点和高程点都可作为平高点使用。提高航测测图数学精度，最重要的是保证像控点的测算精度。 3.2 数据立体采集要点 ①能快速在大范围内进行点位三维坐标测定；②不受地面通视条件约束来进行方便的观测；③大量减少了野外的工作量；④能顾及大气折光差，地球曲率及底片变形等系统误差的影响。随着解析空中三角测量的不断研究、发展、改善，它不仅在测绘部门，而且在国民经济和科研领域都将成为点位坐标测定的重要手段。数字化成图内容：一般包括居民地、工矿设施、交通、管线、河流、境界、地貌、植被等地的采集。全数字化摄影测量必须依据立体模型、全方位、全要素采集数据，城市测量由于有较高等建筑物遮挡，给内业测图带来一定的困难，为了减少外业工作量，应尽量测定可见建筑物的外轮廓线，以便外业补测。高程测量因立体模型和摄影季节不同，有的采集并不理想，因此应采用外业测定各地块代表性高程并结合内业采集高程加以修正，保证图面高程注记的精度。 3.3 地形图的调绘要点 外业调绘对地形图的精度和属性有着最直接的关系，调绘人员持初编图到实地按规范、图示、技术设计书的要求，对图上地物逐一定性，对摄影后新增地物进行补测，其中包括对电信及相关设施的调查，其设施的定位可采用GPS定位或全站仪定位。另一部分包括对地名、小区名称、单位名称、道路名称、河流名称及流向、管线性质及输送方向、境界归属、独立地物、的判定、植被种类的区分等加以补调。房檐的改正时关系到整图精度的一项硬指标，因采集时所测房屋的外轮廓，所以要求调绘人员对每一房屋的房檐都要到实地量测，确
《数字摄影测量学》之“4D 产品生产”综 合实习实验报告 一、实验任务及目的 在所有专业课程结束之后，为巩固所学知识，通过毕业前的以实际生产为标准的4D 产品生产实习，进一步深入掌握摄影测量学的基础理论以及全数字摄影测图过程。包括掌握VirtuoZo 的主要模块的功能、数字高程模型(DEM)、数字正射影像(DOM)、数字栅格地图(DRG)、数字线画地图(DLG)的制作工艺与流程。并在4D产品基础上，制作出该区域虚拟现实成果。 此实习主要针对遥感科学与技术专业中摄影测量与遥感方向的本科生。 二、试验流程 设置模型参数设置 影像 参数 设置 DEM 参数 设置 正射 影像 参数 设置 等高 线参 数 模型定向 (内相对绝对) 打开工程 打 开 模 型 核线重采样 影像匹配 编辑匹 配结果 生成 DEM 生成 等高线 生成正 射影像 生成等高线叠合 正射影像 IGS编辑4D产品 将4D成果导入三维软件
三、内容和形式 ●了解掌握VirtuoZo 的主要功能模块，利用自动空中三角测量软件完 成一个区域的加密任务 ●利用空中三角测量的成果，生成DEM ●进行数字微分纠正，生成DOM，并且进行影像镶嵌 ●采用已有航空影像的调绘资料，结合等高线图完成一幅全要素矢量 DLG 制作 ●对已有的纸质地形图扫描数字化，完成DRG 制作 ●将4D成果，导入三维软件，制作虚拟现实场景； 四、实验准备 ●23×23一对数字航空影像以及相应的影像参数。例如：主距、框标距、 摄影比例尺、成图比例尺、控制点、数字高程模型的间隔参数以及正 射影像的比例尺等。 ●每个学生提供一台数字摄影测量工作站VirtuoZo 及立体观测设备
数据流图实验报告 篇一：软件工程实验报告 篇二：需求分析实验报告 软件工程实践报告 计科12—1班 杨光敏 08123234 （一）软件需求分析 1.实验目的 学习图形工具软件VISIO，掌握结构化需求分析方法，熟练绘制数据流图；学习快速原型工具的使用。 2.基本要求 （1）针对银行ATM系统进行需求分析工作，了解银行ATM系统的功能、流程；（2）安装VISIOXX以上版本软件，熟练应用Visio绘制DFD图，绘制银行ATM系统数据流图，完成系统的软件逻辑模型； （3）安装Axure RP Pro 或者Balsamiq Mockups快速原型软件，学习绘制软件原型，完成银行ATM系统的软件原型。 3.系统概述 （1）ATM系统为银行提供一套高效稳定可靠的终端服务平台，为储户登录，
存款，取款，查询，打印凭条，转账，修改密码等操作提供便利。 图1 ATM工作流程 （2）.用户特点 本软件的用户主要是银行的广大持卡人，大多都具有使用ATM经验。另外，我们的系统要实现的一个重要目标就是当储户取钱出现故障时能在下笔业务进行之前自动恢复。以此来方便用户和保障用户的利益。本系统还为用户提供了足够的界面友好性和易操作性。即使是一个对ATM系统完全陌生的客户，也可以在交易界面的提示下顺利完成交易。 另外一部分的用户是银行工作人员，本系统不予考虑。 4需求说明 (1) 基本描述 ATM终端可以接受一张可识别的银行储蓄卡，通过储户身份验证后，同储户进行各种交互，例如：查询、存款、取款、打印凭条等；处理储户相应的要求，执行对应操作，为储户服务。该系统要求须保持一定时间内的交易记录，系统应每天自动汇总各种交易数据与服务器进行对账。同时，在通讯失败或其他交易结果不确定的情况下，ATM要自动发起冲正交易，以保证账务的完整性。 本系统的实现需要记录一些相关信息，其中包括的信息有：用户信息和交易信息。
辽宁交通高等专科学校 识图实训总结 系部专业建筑工程系建筑工程技术专业 班级组别10142（9） 姓名孙常聚 学号 指导教师王旭东老师 2011/12/5-2011/12/9 识图实训总结 工程识图实训是建筑工程技术专业教学计划中重要的实践教学环节，是学生在校学习期间理论联系实际、增长实践知识的重要手段和方法之一。为了培养我们的空间想象能力，在专业课老师的指引下有组织、有顺序的进行了为期一周的识图实训。先以渐进尾声，从中我有所收获，也明白自己颇多不足之处。仅此谈谈自己的所获所感。 本次实训准备四套图纸，分别是本校机加中心和11、12号公寓的建筑施工图和结构施工图，12月5日在多媒体是室进行了实习动员，专业主任讲解了平法施工图的读图方法，并从图书馆借了相关规范，实训过程中首先复习了制图的基本知识，明确投影的基本概念，明确专业制图有关标准规定的图示特点、视图名称和配置，比例、图线、尺寸标注、材料符号、图例、编号等的意义。 在识图的过程中，首先根据图纸目录了解整套图纸的组成，图
纸目录可以看出该套图纸中包括了A2、A1、A0等机类图纸。图纸均采用标准图，其上标有名称、所在的标注图集和图号或页次。详细阅读了施工中说明，了解了图样的设计依据、施工要求、批文和相关规范。 在图纸中的项目概况部分包括了建筑名称、建设地点、建设单位、建筑面积、建筑基底面积、建筑工程等级、设计使用年限、建筑层数和建筑高度、防火设计建筑分类和耐火等级、、屋面防水等级、地下防水等级、抗震设防烈度等，以及能反映建筑规模的主要技术经济指标。 用料说明和室内外装修：墙体、墙身防潮层、地下室防水、屋面、外墙面、勒脚、散水、台阶、坡道等部位。油漆、涂料等的材料和做法，用文字说明或部分文字说明，部分直接在图上引注或加注索引号。这些细部采用索引符号要求我们能正确识别，并能快速找到相关部位放大图的位置 在图纸上门窗表详细说明门窗性能（防火、隔声、防护、抗风压、保温、空气渗透、雨水渗透等）、用料、颜色、玻璃、五金件等的设计要求。幕墙工程（包括玻璃、金属、石材等）及特殊的屋面工程（包括金属、玻璃、膜结构等）的性能及制作要求，平面图、预埋件安装图等以及防火、安全、隔音构造。对采用新技术、新材料的作法说明及对特殊建筑造型和必要的建筑构造的说明。 在实训过程中，老师跟我们讲到变形缝，变形缝包括伸缩缝、沉降缝和防震缝。他们的作用是保证房屋在正常温度变化、基础不均匀沉降或地震时有一些自由伸缩，以防止墙体开裂，结构破坏。而后浇
航测数字化成图的图像处理技术解析 作者：黄婧 来源：《城市建设理论研究》2013年第40期 摘要：随着近年来科技水平的提高，航测成图技术在各个行业中应用越来越广泛，比如地形测量、航空航天、生物医学工程、工业检测等。航测数字化成图技术具有成图速度快、成本低廉、误差小等优点，对城市建设与城市的发展起到非常重要的作用。 关键词：航测；图像处理；图像增强 中图分类号：TN911.73 文献标识码：A 文章编号： 在经济高速发展的今天，数字成像技术用于处理图形和图像信息，取得了巨大成功。通过数字化对低质量的图像进行处理，可以获得高质量的图像，应用较多的是图像增强、复原、编码、压缩等。通过对图像的处理，利用技术手段对图像的质量进行改善，还可以获得图像中所包含的一些特定区域的基本信息，比如形状特征、颜色特征、边界特征等。特别是针对一些地形相对复杂的区域，在受到气候条件和环境因素的影响，一些航拍图像清晰度不够，不能反映出该区域的实际情况，因此往往需要人工进行补测，所获得的数据既缺乏准确性，又给测量人员增加了工作的难度。为了能利用现有的航片,降低外业工作人员不必要的工作强度和难度,同时又可以生产出合格的产品,对航片进行图像处理是很必要的。 1 图像处理的基本概念 图像处理可以分为模拟图像处理和数字图像处理。我们这里主要是研究数字图像处理。所谓的数字图像处理,就是指将图像信号转换成数字信号并利用计算机对其进行系列操作,从而获得某种预期结果的技术。图像处理最早出现于20世纪50年代,当时的电子计算机已经发展到一定水平,人们开始利用计算机来处理图形和图像信息。数字图像处理作为一门学科大约形成于20世纪60年代初期。早期的图像处理的目的是改善图像的质量,它以人为对象,以改善人的视觉效果为目的。图像处理中,输入的是质量低的图像,输出的是改善质量后的图像,常用的图像处理方法有图像增强、复原、编码、压缩等。 2 图像处理的主要内容 1)图像变换:由于图像阵列很大,直接在空间域中进行处理,涉及计算量很大。因此,往往采用各种图像变换的方法,如傅立叶变换、沃尔什变换、离散余弦变换等间接处理技术,将空间域的
第一篇数字化测图实训报告 《武汉大学测绘工程数字测图实习报告》 课程编号1030277 课程性质必修武汉大学测绘学院数字测图实习 控制测量实习报告 学院测绘学院 专业测绘工程地点一校区、三校区 班级11级10班 组号姓名王夏学号2011301610405 教师申丽丽、张涛
2012年2月12日至2012年2月25日 《数字测图》实验报告目录 1、前言 (3) 2、实习内容 1、实习项目、方法及要求 (3) 2、相关示意图 (5) 3、实习概况 (7) 4、实习过程 1、踏勘选点 (7) 2、导线测量（外业工作） (7) 3、导线测量（内页计算） (8)
4、水准测量（三等水准） (9) 5、考核 (10) 6、实习心得 (16) 附录1 导线坐标计算表 附录2三角高程计算表 附录3高程误差配赋表 1、前言 由于数字地形测量是一门实践性很强的学科，而测量实习对培养学生思维和动手能力、掌握具体工作程序和内容起着相当重要的作用。所以由学校统一部署安排，我们专业所有学生进行了为期两周的测量实习。 同时通过实习这一重要的实践教学环境，使学生能够理论联系实际，将所学知识系统化，完整化。在进行基本技能训练的基础上，使学生具备一定的动手能力和分析、解决问题的能力，具有较高的操作水平，培养学生的组织能力、协作精神以及实事求是、科学严谨的工作态度和任劳任怨、不畏艰苦的思想作风。
实习目的与要求 1、巩固和加深课堂所学理论知识，培养学生理论联系实际、实际动手能力； 2、熟练掌握常用测量仪器（水准仪、经纬仪、全站仪）的使用； 3、掌握导线测量、三角高程测量、三、四等水准测量的观测和计算方法。实习内容和任务 1、全站仪的加常数、竖角指标差检验和其他常规性检验； 2、水平角方向法多测回观测； 3、城市二级导线测量（全站仪三维导线，采用三角高程）； 4、三等水准测量（含水准仪i角的检验及其他常规检验）。 2、实习内容数字化测图实训报告 1、实习项目、方法及要求
实验报告课程名称_软件工程导论__________ 学院____计算机工程学院_________班级14软件1班 学号2014144141 姓名秦川 2016年11月8日
批阅教师时间实验成绩 课程名称软件工程 学号2014144141姓名秦川实验日期2016.11.8实验名称实验2分析数据流和绘制数据流图 实验目的： 1、掌握数据流的分析方法 2、掌握数据流图的绘制 实验内容： 任务一绘制数据流图 任务二分析数据流和绘制数据流图 案例一：总务办公管理系统 案例二：火车票预订系统 实验原理： 数据流图（DFD）是软件系统系统的逻辑模型，仅仅描绘数据在软件中流动（从输入移动到输出）的过程中所经受的变换（即加工处理）。 数据流图的绘制方法：根据数据流图的四种成分：源点或终点，处理，数据存储和数据流，从问题描述中提取数据流图的四种成分；然后依据“自顶向下、从左到右、由粗到细、逐步求精”的基本原则进行绘制。 基本符号如下：
实验过程与结果： 1．运行Microsoft Office Visio2007 运行Microsoft Office Visio2007 2．选择“软件和数据库”中的“数据流模型图”模板 选中数据流模型图模板
3．用鼠标选拉图标进行绘图 任务一绘制数据流图 试绘制工资管理系统的数据流图，根据数据流图的符号说明仔细理解下图含义： 这是学校教职工工资管理系统，教师根据课时表，职工根据任务表来确定个人工资情况，数据按以下方向传递： 首先，对课时表或任务表进行审核，审核后的数据经排序形成专用表格； 再进行一系列额外计算，包括个人所得说、住房公积金、保险费得出具体所发工资，并将工资表发给银行； 然后，向教职工展示工资所得明细； 最后，形成编制报表，更新分类表后，交于会计。 其中，人事科负责人事数据，教师与职工的工资由银行发放，会计做好报表的统计。
内蒙古科技大学 《数字化测图原理与方法》 实习报告 学院: 矿业工程学院 专业: 测绘工程10级-班 指导老师: 李世平 姓名: 张庆 学号: 1072143113 日期: 2012.06.30
数字化测图实习报告 一、实习时间和地点： 时间：2012年6月11日至2012年6月30日 地点：内蒙古科技大学校园内 二、实习性质、目的和任务： 《数字化测图原理与方法》实习是测绘工程专业本科生的实践性必修课程。 任务：掌握全站仪的数据采集、数据处理及室内成图。 目的：本次实习是在完成《数字化测图原理与应用》理论教学之后进行的，通过实习，使学生能够把学到的理论知识和实践有机的结合起来，充分提高实际操作技能数字化测图的原理与方法。 三、实习内容与要求： 实习内容： 1.野外数据采集：包括图根控制测量和碎步测量。 2.数据的传输：数据由全站仪传输到计算机，生成图形文件。 3.计算机图形编辑：利用数字测图软件进行人机交互式的图形 编辑与修改。 4.图幅整饰：地形图的分幅、图廊的自动绘制。 5.地形图输出：绘图仪输出图纸。 实习要求：
1.全面、系统的掌握数字化测图的理论和方法。 2.每组应完成一幅（50cm*50cm）1：1000 数字地形图。 3.实际测图过程中，一切操作都应遵循数字化测图图式、规范 的要求。 四、实习测区概况： 内蒙古科技大学坐落在首批全国文明城市、美丽的草原钢城——包头，她始建于1956 年。包头市位于中国内蒙古自治区中西部，坐落在著名的黄河河套顶端，北于蒙古国接壤，东西两侧是土默川平原和河套平原，是连接环渤海经济带和西北地区的战略要地，是自治区战略布局中腹地开发的关键地区，属半干旱中温带大陆性季风气候，2002 年包头市年均气温8.5 ℃，年最低气温－ 27.6 ℃，年最高气温35.5 ℃，年降水总量262.9 毫米，年最 大风速11．0米／秒，平均风速1.8 米／秒，年日照时数2806 小时，年平均相对湿度52％，全年沙尘天气12 次。夏秋之时，是包头绝佳季节，清风送爽，花香色艳，瓜果丰盛，蔬菜充足，是理想的避暑胜地。冬春二季，冰封雪飘，银装素裹，别具北国特色。目前，学校占地121 万平方米，建筑面积65 万平方米，其中，教学行政用房31 万平方米。分为东西两院，东院为高职院，西院为本科院。由于测区位于大学校园内交通便利，测区有三条主干道，若干交叉道。形成了网型，由于校园高楼林立，通视条件较差，所以控制网应沿路线布设。形成网型控制网。但是由于校园人流量较大也给测量带来一定的麻烦。测区地势较为平
东北农业大学实验报告 课程名称：数字化测图技术 课程号：x 实验学期：2014—2015学年第一学期 学院：资源与环境学院 班级：城划1203 学号： A 姓名：付莹
实验一数字测图野外数据采集 （一）实验目的：掌握数字化测图野外数据采集模式、流程与方法 （二）实验内容与要求： 1.测量实习要求，测区任务布置 测区概况： 东北农业大学北区坐落于木材街59号,我小组测区范围为东北农业大学偏北地区，我小组具体范围为研楼及食品学院一带，测区建筑包括研究生楼，食品学院，以及食品院后的楼等建筑物。土地类型有平地，草地，沙地，沥青地面等。现有建筑物3幢，测区面积为54145.49平方米。 2. 测区图根控制测量：外业布网，观测与评差计算，控制测量成果数据 在测区内共有三个控制点，坐标分别为 2602——（..365） 2603——（..206） 2604——（..189） 在测量过程中，加密了两个支导线。在测区中由于树木及其它建筑物等遮挡，导致我测区范围内的部分建筑道路及路灯等独立地物无法观测，我们在已有控制点的基础上在研楼和食品学院进行了加密。 3.全站仪野外数据采集与数据存贮：全站仪参数设置，工程项目建立，外业数据采集数据 格式选择，测站建站及数据采集 测量前的准备工作 仪器的安置。在测量范围内选择一控制点点，作为测站，另外两点作为观测点。将全站仪安置于点，对中、整平。设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。允分做好测量前的准备工作，不仪能使开工前测量工作顺利进行，而且对整个施工过程中的测量丁作都有重要影响。因此有关领导和测量放线：作人员都应重视和全面做好施工测量前的准备工作，为整个工程施工测量能顺利进行打好基础。 测量过程
软 件 工 程 实 验 报 告 班级：计算机科学与技术1102班 学号：1108030209 姓名：蒙雨茹
实验一：使用Microsoft Visio 1.1实验目的： (1)熟悉Visio的工作环境及组成。 (2)掌握Visio软件绘制图表的基本操作。 (3)掌握基本流程图的设计方法。 1.2实验内容： 绘制基本流程图 1.3实验步骤： (1)打开一个模板，，在主菜单中依次选择【文件】->【新建】->【选 择绘图类型】，出现“选择绘图类型”窗口，在【类别】下，单击 【流程图】，在【模板】下，单击【基本流程图】。 (2)添加形状，将【形状】窗口中模具上的自己需要的形状拖到绘图页 面中合适的位置。并添加文本、连接不同形状，使流程图完整的显 现出来。 1.4实验结果：
实验二：数据流图 2.1 实验目的 (1)熟悉Visio的工作环境及组成。 ⑵掌握Visio软件绘制图表的基本操作。 ⑶掌握数据流图的设计方法。 2.2 实验内容 习题3-3，3-4，3-5 2.3 实验步骤 （1）打开模板 ①在主菜单中，依次选择【文件】——【新建】——【选择绘图类型】，出现“选择绘图类型”窗口。 ②在左侧【类别】下，单击【软件】。 ③在右侧【模板】下，单击【数据流模型图】。 (2)绘制顶层图 ①在顶层进程页面中添加、移动图形元素并调整其大小。将所需要元素用鼠标拖动到模板里，添加所需的元素符号。 接口：输入源点或输出终点，其中注明源点或终点的名称。 进程：即处理，输入数据在此进行变换产生输出数据，其中注明进程的名称。数据存储：用于代表系统中存储的信息，其中注明信息的名称。 数据流：被加工的数据及其流向。流线上注明数据名称，箭头代表数据流动方向。 ②向图形元素中添加文本，并修改数据流图中的文字和格式。 连接图形元素。 ③使用“数据流”连接线将“接口”、“进程”和“数据存储”等形状互相连接起来。 逻辑连接：将数据流起点、终点拖拽到进程或接口中央位置，进程或接口被红色框包围时松开鼠标，这时可看到数据流符号相应端点为红色方框。拖动进程或接口，可看到流据流的端点随着进程或接口的移动而移动。
