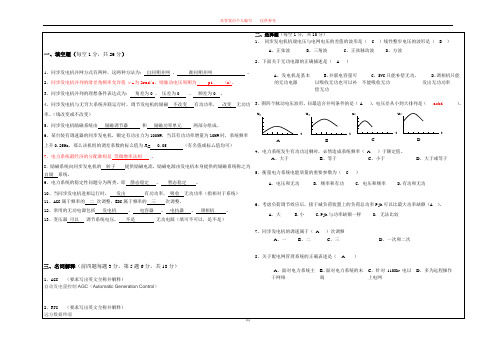

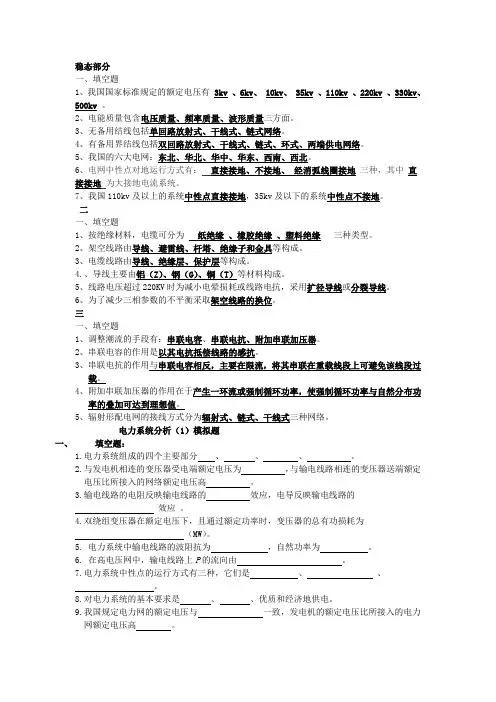

稳态部分
一、填空题
1、我国国家标准规定的额定电压有3kv 、6kv、 10kv、 35kv 、110kv 、220kv 、330kv、
500kv 。
2、电能质量包含电压质量、频率质量、波形质量三方面。
3、无备用结线包括单回路放射式、干线式、链式网络。
4、有备用界结线包括双回路放射式、干线式、链式、环式、两端供电网络。
5、我国的六大电网：东北、华北、华中、华东、西南、西北。
6、电网中性点对地运行方式有：直接接地、不接地、经消弧线圈接地三种，其中直
接接地为大接地电流系统。
7、我国110kv及以上的系统中性点直接接地，35kv及以下的系统中性点不接地。
二
一、填空题
1、按绝缘材料，电缆可分为纸绝缘、橡胶绝缘、塑料绝缘三种类型。
2、架空线路由导线、避雷线、杆塔、绝缘子和金具等构成。
3、电缆线路由导线、绝缘层、保护层等构成。
4.、导线主要由铝（Z）、钢（G）、铜（T）等材料构成。
5、线路电压超过220KV时为减小电晕损耗或线路电抗，采用扩径导线或分裂导线。
6、为了减少三相参数的不平衡采取架空线路的换位。
三
一、填空题
1、调整潮流的手段有：串联电容、串联电抗、附加串联加压器。
2、串联电容的作用是以其电抗抵偿线路的感抗。
3、串联电抗的作用与串联电容相反，主要在限流，将其串联在重载线段上可避免该线段过
载。
4、附加串联加压器的作用在于产生一环流或强制循环功率，使强制循环功率与自然分布功
率的叠加可达到理想值。
5、辐射形配电网的接线方式分为辐射式、链式、干线式三种网络。
电力系统分析（1）模拟题
一、填空题：
1.电力系统组成的四个主要部分、、、。
2.与发电机相连的变压器受电端额定电压为，与输电线路相连的变压器送端额定
电压比所接入的网络额定电压高。
3.输电线路的电阻反映输电线路的效应，电导反映输电线路的
效应。
4.双绕组变压器在额定电压下，且通过额定功率时，变压器的总有功损耗为
（MW）。
5. 电力系统中输电线路的波阻抗为，自然功率为。
6. 在高电压网中，输电线路上P的流向由。
7.电力系统中性点的运行方式有三种，它们是、、
。
8.对电力系统的基本要求是、、优质和经济地供电。
9.我国规定电力网的额定电压与一致，发电机的额定电压比所接入的电力
网额定电压高。
10.输电线路的电抗反映输电线路的 效应，它的大小与导线半径、材料
导磁率及 有关 。
11.己知三绕组变压器额定容量比为 100/100/50时，必须将含有不同容量绕组的数据归算
的值，如(13)K P -= (13)K P -'，(13)
%K U -= (13)%K U -'。 12. 建立高电压、长距离输电线路的等值电路时必须考虑 ，其的波阻抗
为 。
13. 在电力系统中无功功率的合理分布可减小系统的 ，同时可减少系统
的 。
14.建立多级电力网等值电路时，需要将参数和变量归算到 ，归算时变比
定义为 。
答案：
一、填空题答案：
（1）发电厂，输电，配电，用户；
（2）5%，10%；
（3）发热，电场；
（4）222
2U G R U Q P T ++;
（5）11/y z Z c
=，C e Z U P 22=; (6)电压相位相对超前的一端向电压相位相对滞后的一端传送；
（7）.中性点不接地系统，中性点经消弧线圈接地，中性点直接接地；
（8）安全，可靠
（9）线电压，5%
（10）磁场，导线几何均距
（11）额定容量下，4，2
（12）分布特性，11/y z Z C =
（13）电压损耗，电能损耗 （14）某一指定变压器的一侧，
B N B N
U U U U k 1122*=
一、填空题 ( 每小题 1 分，共 10 分 )
1. 用功率和阻抗表示的电压降纵分量的表达式为 __________ 。
2. 环网潮流的自然分布是按线路的 __________ 来分布的。
3. 潮流计算中， PV 节点是指 __________ 的节点。
4. 牛顿一拉夫逊法 __________ 求解任意连续可导的非线性代数方程。
5. 发电机组有功功率静态频率特性曲线斜率的负值称为 __________ 。
6. 电力系统电压中枢点是指 __________ 。
7. 一组非对称的三相量可以分解成三组 __________ 的三相量。
8. 电力系统发生三相短路时零序电流等于 __________ 。
9. 暂态稳定性是研究系统在 __________ 扰动下的稳定性问题。
10. 在同一系统中，为使系统维持暂态稳定性，使极限切除角最小所对应的短路故障应是 __________ 。
电力系统分析试题参考答案
一、填空题 ( 每小题 1 分，共 10 分 )
1. △ U=
2. 阻抗 PR QX U
3.P 和 U 给定 Q 和 δ 未知
4. 可以
5. 发电机组的单位调节功率
6. 某些能反映系统电压水平的主要发电厂或变电所母线
7. 对称 8. 零
9. 大 10. 三相短路
电力系统分析试题
一、填空题(每空1分，共10分)
1.我国国家标准规定的、常用的网络额定电压等级(10千伏及以上)包括____________千伏。(写出5个)
2.某系统电压基准值取U B ，功率基准值为S B ，则其阻抗基准值Z B (用U B 和S B 表示)可表示为：____________。
3.线路的电压降落是指线路始末两端电压的____________。
4.负荷曲线是指____________的关系。
5.N 个节点的电力系统，其节点导纳矩阵为____________阶。
6.在短路电流计算公式中，θ角表示定子a 相绕组轴线与____________之间夹角。
7.两相短路接地的复合序网是三序网____________。
8.系统D 点发生不对称故障，E a ?
是正序网络中发电机等值电势，其值等于________。
9.同步机转子运动方程中(P T -P E )两个量的单位是____________
10.短路电流最大可能瞬时值，称为____________电流。
电力系统分析试题参考答案
一、填空题(每小题1分，共10分)
1.10 35 110 220 500
2.ZB=UB2/SB
3.相量差
4.负荷相对于时间变化
5.n
6.转子d 轴
7.并联
8. U ?Da(0)
9.标幺值
10.冲击电流
电力系统分析试题
课程代码：02310
一、填空题(每小题1分，共10分)
1.依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、______、风力发电厂等。
2.采用分裂导线的目的是______。
3.电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电______要求。
4.潮流计算中的电压数值约束条件是由______决定的。
5.发电机定子三相短路时为维持定子绕组的磁链守恒在定子绕组产生______分量电流。
6.从发电厂电源侧的电源功率中减去变压器的功率损耗，得到的直接连接在发电厂负荷侧母线上的电源功率称为______。
7.电力系统零序等值电路与正序等值电路______。
8.短路电流最大可能的瞬时值称为______。
9.简单系统静态稳定依据为______。
10.减少原动机出力将______系统的暂态稳定性。
没答案
浙江省2003年1月高等教育自学考试
电力系统分析试题
课程代码：02310
一、填空题(每小题1分，共10分)
1. 若某系统电压基准值取U B，功率基准值为S B，则其导纳基准值Y B(用U B和S B表示)可表示为：________。
2. 若已知线路阻抗R+jX、线路末端电压U2∠0°，负荷P+jQ，则线路的电压降落可表示为________。
3. 中枢点电压调整方式有________。
4. 有功功率在并列运行的发电机间分配的原则是________。
5. 环网潮流的最优分布(有功损耗最小)是按线段的________分布的。
6. 变压器中性经小电抗X p接地时，需在零序网中以________串在变压器电抗中。
7. 电力系统静态稳定储备系统公式为________。
8. 在同步机转子运动方程式中T J称为________。
9. 输电线上装置自动重合闸可以提高________。
10. 根据统计表明，电力系统短路故障以________发生的概率最大。
没答案
二、填空题（本大题共10小题，每小题1分，共10分）
请在每小题的空格中填上正确答案。错填、不填均无分。
21．在我国35KV电压等级电力系统中性点运行方式为。
22．在计算机潮流计算的三类节点中，数量最多的一类节点是。
23．在标么制中，只需选定两个基准值，常选的是电压和。
24．一台将220KV降为60KV的双绕组变压器，其额定变比为。
25．电力系统运行的基本要求有可靠性、优质性和。
26．电力系统发生三相短路时，零序电流等于。
27．电能质量是指电压质量、波形质量和。
28．输电线路的正序阻抗与负序阻抗大小通常。
29．快速切除故障将使得系统的暂态稳定性得到。
30．三个不对称向量分解为三组对称向量的方法是。
没答案
浙江省2004年1月高等教育自学考试
电力系统分析试题
课程代码：02310
一、填空题(每小题1分，共10分)
1. 消弧线圈通常采用______补偿方式。
2. 电力系统的有功电源主要有______。
3. 电力系统潮流计算，从数学上讲是一个求解______的问题。
4. 电力系统中性点直接接地的电压等级有(写出三个)______。
5. 电力系统的备用容量按容量存在的形式可分为：______。
6. 三相短路时短路容量S D 的标么值等于______。
7. 某发电机容量为S G ，到短路点D 的转移电抗X D1(以S B 为基准)，则计算电抗X js1=______。
8. 串联电容在高压(220kV 以上)线路中主要用于提高______。
9. 无限大功率电源是指当外界发生扰动时，能保持______和频率恒定的电源。
10. 冲击电流主要用来校验设备的______。
没答案
二、填空题(本大题共10小题，每小题1分，共10分)
21.潮流计算中的电压相位角的约束条件是由___________决定的。
22.耗量特性曲线上某点切线的斜率称为___________。
23.降压变压器将330kv 和220kv 电压等级的电网相联，变压器一、二次侧额定电压应为___________。
24.在简单系统中，应用等面积定侧分析系统的暂态稳定性，若加速面积大于最大可能的减速面积，系统将___________暂态稳定性。
25.我国规定的电力系统额定频率为___________Hz 。
26.三相短路时负序电流等于___________。
27.发电机定子三相短路，短路电流除有强制分量外还有___________。
28.发电机暂态电抗d X '___________于次暂态电抗d
X ''。 29.频率的一次调整，调节的手段一般是采用发电机组上装设___________。
30.根据正序等效定则，单相短路的附加阻抗?Z 为___________。
没答案
全国2005年1月高等教育自学考试
电力系统分析试题
课程代码：02310
一、填空题(每小题1分，共10分)
1.负荷的静态电压特性是指____________的关系。
2.潮流计算中，常将节点分类成____________。
3.电力系统的频率主要和____________有关。
4.电力系统接线图常采用以下两种图表示：____________。
5.环网潮流的自然分布是按线段的____________分布的。
6.采用比例型励磁调节器时，能近似认为E ′为恒定，则此时发电机电磁功率计算式为____________。
7.当供电电源内阻抗小于短路回路总阻抗的10%时，则电源可作为____________处理。
8.同步发电机空载电势是由发电机的____________产生的。
9.电力系统在不稳定情况下，电压、电流、功率和相位角等运行参数随时间不断增大或____________ 。
10.同步发电机派克变换是将定子a,b,c 三相电磁量变换到与转子同步旋转的____________坐标系上。
没答案
二、填空题(本大题共l0小题，每小题1分。共10分)
请在每小题的空格中填上正确答案。错填、不填均无分。
21．在我国110KV 及以上的系统中，中性点的运行方式一般采用__________。
22．电力系统的简单故障，分为纵向故障和横向故障：即断线故障和__________。
23．在工程计算中，确定短路后任意指定时刻的短路电流周期分量常采用__________曲线。
24．衡量电能的三个指标中，35KV 及以上的系统电压偏移不超过额定电压的__________。(以偏离额定值的百分数表示)
25．在潮流计算的三类节点中，数量最多的是__________。
26．潮流计算中，电压约束条件min i U ≤U i ≤max i U 是由__________决定的。
27．隐极发电机，机端发生三相短路，短路瞬间转子励磁绕组中将有直流分量和__________
28．如果一条支路的阻抗为2+5j ，则它是__________性。
29．发电机组调差系数的倒数就是__________。
30．如果考虑阻尼作用的影响，系统要保持静态稳定，阻尼功率系数D 的值必须__________。
没答案
二、填空题（本大题共10小题，每小题1分，共10分）
请在每小题的空格中填上正确答案。错填、不填均无分。
21.电力网是由变压器和___________组成。
22.电力系统发生两相不对称短路故障，其零序电流的大小为___________。
23.同步发电机d 、q 、0坐标系下的电压方程中，由于磁链大小变化引起的电势称为___________。
24.三相架空输电线采用循环换位的目的是___________。
25.衡量电能的三个指标有电压、波形畸变率和___________。
26.在简单两端供电网的初步功率分布中，由两个供电点的电压差引起的功率称为___________。
27.电力系统潮流计算，平衡节点是电压参考点，它的另外一个任务是___________。
28.凸极发电机机端发生三相短路瞬间，定子电流中将有基频电流，直流电流和___________。
29.事故备用是为发电设备发生偶然事故，不影响对电力用户的供电而设的，容量大小受多种因素影响，但不能小于系统中___________。
30.中枢点的调压方式可以分为三类：顺调压、逆调压和___________。
没答案
二、填空题（本大题共10小题，每小题1分，共10分）
请在每小题的空格中填上正确答案。错填、不填均无分。
21．耗量特性曲线上某一点切线的斜率为_______________。
22．某一元件两端电压的数值差为_______________。
23．短路电流最大可能的瞬时值为_______________。
24．P—Q分解法是派生于牛顿—拉夫逊法两种坐标形式中的_______________。
25．潮流计算中，PV节点待求的物理量是该节点的无功功率Q和_______________。26．潮流方程是非线性方程组，这组非线性方程是由_______________方程推导出的。27．电力系统频率的调整，主要调节_______________功率。
28．在标么值近似计算中，电压基准值一般选取_______________。
29．简单电力系统发生三相短路故障，其零序电流的大小为_______________。
30．110kV电力网的平均额定电压为_______________。
没答案
二、填空题（本大题共10小题，每小题1分，共10分）
请在每小题的空格中填上正确答案。错填、不填均无分。
21．有功负荷在运行的火电机组间最优分配的准则是_________________。
22．在三相参数对称的线性电路中，正序、负序、零序对称分量具有_________________性。23．潮流计算3类节点中，数量最多的是_________________。
24．对于长度在100~300km之间的架空线，其等值电路一般可采用T型或_____________。25．中性点经消弧线圈接地的系统，在实践中一般都采用_________________补偿。
26．简单系统静态稳定实用判据为_________________。
27．潮流计算中，电压相位角约束条件是由系统运行的_________________决定的。
28．如果一条支路的导纳为10+20j，则它是_________________性的。
29．某一元件两端电压的相量差称为_________________。
30．利用电气制动可以提高暂态稳定性，但制动电阻的大小和投切时间必须得当，如果制动时间过短，制动作用过小，发电机仍要失步，这种制动为_________________。
没答案
二、填空题（本大题共10小题，每小题1分，共10分）
请在每小题的空格中填上正确答案。错填、不填均无分。
21.电力系统中发生单相接地短路时,故障相短路电流的大小为其零序电流分量的
___________倍。
22.在我国，110kV及以上电压等级电网中一般采用的中性点运行方式是___________。
23.电力系统发生三相短路时零序电流的大小等于___________。
24.电力系统的电压中枢点是指____________________________________________。
25.一台变压器将两侧电网相连,其额定电压为121/220kV,则它是___________压变压器。
26.衡量电能质量的三个指标中，正常运行时频率的允许偏移范围为___________Hz。
27.将变电所母线上所连线路对地电纳中无功功率的一半也并入等值负荷中，则称之为
___________。
28.无限大功率电源指的是在电源外部有扰动发生时，仍能保持___________和频率恒定的电源。
29.潮流计算中，电压相位角约束条件，是为了保证系统运行的___________。
30.分析有功功率负荷最优分配问题，采用的著名原则是______________________。
没答案
二、填空题（本大题共10小题，每小题1分，共10分）
请在每小题的空格中填上正确答案。错填、不填均无分。
21.潮流计算中，PV节点待求的物理量是该节点的无功功率Q和_________。
22.短路冲击电流是指_________。
23.小干扰分析法可以用于简单电力系统的_________稳定性分析。
24.对称分量法是一种叠加法，适用的系统必须是_________。
25.中性点经消弧线圈接地的电力系统，在实践中一般采用的补偿方式为_________。
26.从发电厂电源侧的电源功率中减去变压器的功率损耗，得到的直接连接在发电厂负荷侧母线上的电源功率称为_________。
27.同步发电机dq0坐标下的电压方程中，体现磁场对导体的相对运动而感应的电势，称为_________。
28.衡量电能质量的三个指标有电压、频率和_________。
29.架空输电线路采用循环换位的目的是_________。
30.进行频率一次调整，一般采用发电机组上装设_________。
No
二、填空题（本大题共10小题，每小题1分，共10分）
请在每小题的空格中填上正确答案。错填、不填均无分。
21.在我国110kV及以上电压等级电网中一般采用的中性点运行方式是________。
22.降压变压器将330kV和220kV电压等级的电网相联，两侧均与线路相连，其一、二次侧额定电压应为________。
23.潮流计算中，电压相位角的约束条件是保证系统运行的________。
24.将变电所母线上所连线路对地电纳中无功功率的一半也并入等值负荷中，则称其总功率为________。
25.电力系统发生三相短路时，零序电流的大小等于________。
26.同步发电机d、q、o坐标下的电压方程中，由于磁场对导体的相对运动而感应的电势，称为________。
27.短路电流最大可能的瞬时值，称为________。
28.参与一次调整的发电机组的单位调节功率和负荷的单位调节功率之和称为________。
29.当a相发生接地短路时，在短路点处，a相短路电流的零序分量与b相短路电流的零序分量的相位________。
30.线路始末两端电压的相量差称作________。
No
二、填空题（本大题共10小题，每小题1分，共10分）
请在每小题的空格中填上正确答案。错填、不填均无分。
21．将三个不对称相量分解为三组对称相量的方法是________。
22．电力线路按结构可以分为电缆线路和________两类。
23．衡量电能的三个指标有电压、频率和________。
24．若简单系统传输功率极限的标么值为1.5，目前输送功率的标么值为1.0，此时的静态稳定储备系数为________。
25．中性点经消弧线圈接地的系统，在实践中一般采用的补偿方式为________。
26．短路冲击电流是指________。
27．无限大功率电源指的是在电源外部有扰动发生时，仍能保持________和频率恒定的电源。28．电力系统中发生两相短路时，故障点的短路电流的大小为其正序电流分量的________倍。
29．频率的一次调整,调节的手段一般是采用发电机组上装设________。
30．潮流计算中的电压相位角的约束条件是由________决定的。
No
二、填空题（本大题共10小题，每小题1分，共10分）
请在每小题的空格中填上正确答案。错填、不填均无分。
21.潮流计算中，电压约束条件U imin≤U i≤U imax是为了保证________。
22.三相架空输电线导线间采用循环换位的目的是________。
23.中枢点的调压方式可以分为三类：顺调压、逆调压和________。
24.简单电力系统发生三相短路故障，其零序电流的大小为________。
25.潮流计算中，PV节点待求的物理量是该节点的无功功率Q和________。
26.电力系统电压中枢点是指________。
27.若简单系统的功率极限的标幺值为1.5；目前输送的功率的标幺值为1.0，此时的静态稳
定储备系数为________。
28.衡量电能质量的三个指标有电压大小、频率和________。
29.降压变压器将330kV和220kV电压等级的线路相连，其一、二次侧绕组额定电压应为
________。
30.将变电所母线上所连线路对地电纳中无功功率的一半也并入等值负荷中，则称之为
________。
No
二、填空题（本大题共10小题，每小题1分，共10分）
请在每小题的空格中填上正确答案。错填、不填均无分。
21.电能质量是指电压的大小、波形质量和___________。
22.如果一条支路的阻抗为2+5j，则它是_______________性。
23.将变电所负荷功率与变压器的损耗功率相加得到的直接连接在变电所电源母线上的负荷功
率称为_______________。
24.潮流计算的计算机算法中，3类节点中，数量只有1个并且必须有的是_______________。
25.P-Q分解法是派生于牛顿—拉夫逊法两种坐标形式中的_______________。
26.频率的二次调整，调节的手段一般是采用发电机组上装设_______________。
27.为使运行中的发电设备定期检修，而又不影响对电力用户的供电而设置的备用容量称为
_______________。
28.进行高压输电网短路电流计算时，元件电阻认为等于_______________。
29.两相短路接地的复合序网为三个序网_______________联。
30.简单电力系统中，确定系统是否能维持暂态稳定性所依据的定则是___________。
No
浙江省2011年1月高等教育自学考试
电力系统分析试题
课程代码：02310
一、填空题(本大题共10小题，每小题1分，共10分)
请在每小题的空格中填上正确答案。错填、不填均无分。
1.系统D 点发生不对称故障，a
E 是正序网络中发电机等值电势，其值等于______。 2.短路电流最大可能瞬时值，称为______电流。
3.单相接地短路故障复合序网是三序网______。
4.若已知线路阻抗R+jX 、线路末端电压U 2∠0°，负荷P+jQ ，则线路的电压降落可表示为______。
5.输电线上装置自动重合闸可以提高______。
6.消弧线圈通常采用______补偿方式。
7.电力系统的有功电源主要有______。
8.三相短路时短路容量S D 的标幺值等于______。
9.采用比例型励磁调节器时，能近似认为E ′为恒定，则此时发电机电磁功率计算式为______。
10.当供电电源内阻抗小于短路回路总阻抗的10％时，则电源可作为______处理。
No
一．填空题
1．降压变压器一次侧电压 电压，二次侧电压（大容量）应比 电压高 %。
2．对电力系统运行的三个基本要求是： ， ， 。
3．电力系统的无功负荷是以滞后 运行的用电设备所吸收的无功功率，电力系统的无功损耗是 的无功功率损耗和 的无功功率损耗。
4．电力系统中性点接地方式可分为两大类：（1）中性点 系统；（2）中性点 系统，其中又分为中性点 系统和中性点经 接地或高阻抗接地系统。
5．所谓电力系统的无功功率平衡就是系统的 原发出的无功功率与系统 及电网中功率损耗相平衡。
6. 架空电力线路，在220kV 线路中，为了减少 和 ，采用扩大 ，但又不增大 ，称为扩径导线。
7．电力系统的发电负荷是指 加上发电厂的厂用电。
8．电力系统的供电负荷是指电力系统的综合用电 加上电力网的 。
9. 我国电力系统的额定频率为 Hz ，规定的频率偏差为 Hz ，即 %。
10．电力系统中的无功损耗有： ， 。
11．在220kV 以上的电力线路中，采用扩径导线是为了 ，这种导线人为的扩大导线直径，但又不 。或者采用分裂导线，是将每相分裂成2—4根，并相互间保持一定距离，其作用是减少了 和 ，但是线路的 增大了。
12. 我国3kV ，6kV ，10kV ，35kV ，110kV 电压等级的平均额定电压分别
是 ， ， ， ， 。
13．目前我国110V 及以上电力系统采用中性点 方式；60kV 及以下电力系统采用中性点 方式，其中35—60kV 电力系统一般采用中性点 接地，而3—10kV 电力系统一般采用中性点 方式。
14．d X '是同步发电机的 电抗；q E '是同步发电机的 电势，它正比于磁链 。
15．有阻尼同步发电机突然三相短路时刻，电势 和 不能突变。
16．与单回路无避雷线三相架空电力线路相比，双回路无避雷线三相架空电力线路的零序电抗值 。
17. 短路电流的最大有效值I imp 发生在短路后 ，即t= 时。当冲击系数K imp =1.8时，I imp = I ω。
18．凸极式同步发电机以d
X '后的暂态电势E '和暂态电抗d X '表示功—角特性方程为P E = ，δ'= 。
No
一、填空题
1、输电线路的网络参数是指( )、( )、( )、( )。
2、所谓“电压降落”是指输电线首端和末端电压的( )之差。
“电压偏移”是指输电线某点的实际电压和额定电压的( )之差。
3、由无限大电源供电的系统，发生三相短路时，其短路电流包含( )分量和
( ) ( )分量，短路电流的最大瞬时值又叫( )，它出现在短路后约( )个周波左右，当频率等于50HZ 时，这个时间应为( )秒左右。
4、标么值是指( )和( )的比值。
5、所谓“短路”是指
( ( ) )，在三相系统中短路的基本形式有( )、( )、( )、( )。
6、电力系统中的有功功率电源是( )，无功功率电源是( )、
( )、( )、( )。
7、电力系统的中性点接地方式有( )、( )、( )。
8、电力网的接线方式通常按供电可靠性分为( )接线和( )接线。
9、架空线路是由( )、( )、( )、( )、( )
构成。
10、电力系统的调压措施有( )、( )、( )、( )。
11、电力系统的中性点接地方式有( )、( )、( )。
12、某变压器铭牌上标示电压为220±2×2.5%，它共有( )个分接头，各分接头电压分别为( )、( )、( )、( )、
( )。
No

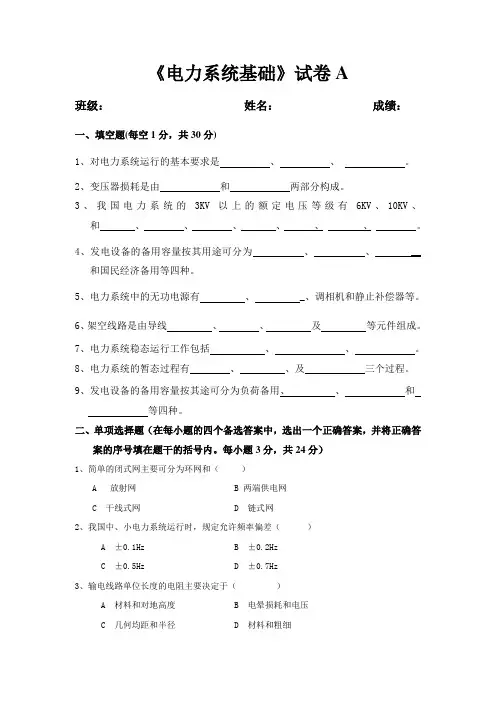

一、填空题（每空1分，共30分）
1、电力系统运行的基本要求是 、 、 。
2、电力系统中性点运行方式可分为 、 。
3、升压变压器的的绕组从绕组最外层至铁心的排列顺序为 、 、 。
4、由于变压器的变比不匹配而产生的功率称为 ，它取决于
和 。
5、电力系统节点按照给定条件不同可以分为 、 、 。
6、频率的一次调整由 进行，频率的二次调整由 进行。
7、电力系统无功电源电源包括 、 、 、 。
8、中枢点调压方式分为 、 、 。
9、电力系统调压措施有 、 、
、 。
10、等面积定则是。
11、变压器的负序阻抗正序阻抗。（等于/不等于）
12、电力系统频率的一次调整是调整，频率的二次调整可实现调整。
No
一. 填空题（每空2分，共30分）
1．派克变换是将系统变为系统，
经派克变换后，自感和互感系数是。
2．在同步发电机的参数中，E q”为，x q为，
E Q为，x’d为，T a为。
3．功率角δ既是之间的相位差，
又是之间的相对位置角。
4．等面积定则是指。
5．超导同步发电机三相短路时，定子绕阻中的电流包
括，，
，。
《电力系统分析》试题答案
一、填空题（每空2分，共30分）
1、静止的abc三相坐标，与转子一起旋转的垂直坐标，常数。
2、交轴次暂态电势，交轴同步电抗，虚拟电势，直轴暂态电抗，定子绕阻时间常数
3、èq与ù的相位差，等值机转轴与同步发电机转轴
4、加速面积等于减速面积。
5、基频交流，自由基频交流，直流增量，
二倍同步频率交流。
作业题一参考答案
一、填空题
1．降压变压器高压侧的主分接头电压为220kv，若选择＋2×2.5%的分接头，则该分接头电压为231KV。
2．电力系统中性点有效接地方式指的是中性点直接接地。
3．输电线路的电气参数包括电抗、电导、电纳和电阻。
4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路额定电压的数值差。
5．电力系统的潮流分布一般是用各节点的电压和功率表示。
6．调整发电机组输出的有功功率用来调整电力系统运行的频率。
7．复合故障一般是指某一时刻在电力系统二个及以上地方发生故障。
8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc的非对角元素为零。
9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。
10．减小输出电元件的电抗将提高（改善）系统的静态稳定性。
作业题二参考答案
一、填空题
1.衡量电能质量的主要指标是：电压、频率、波形。
2.我国110kV及以上系统，中性点运行方式采用直接接地。
3.一公里LGJ-300型的架空线路，其电阻大约为 0.1Ω。
4.一个将10kV升到220kV的变压器，其额定变比为10.5/242 。
5.电厂供电负荷与综合用电负荷的差别是前者包括网络损耗。
6.潮流计算中，三类节点数量最多的是PQ节点。
7.架空线路开路时，其末端电压比首端电压高。
8.将压三绕组变压器三个绕组排列方式，从内至外为低－中－高。
9.常用的潮流计算的基本数学模型是节点电压方程。
10.标么值近似计算中基准电压常选网络平均额定电压。
作业题三参考答案
一填空（35分每空1分）
1．电力系统是电能的生产、输送、分配和消费的各个环节组成的一个整体。其中输送和分配电能的部分称为电力网。若把水电厂、火电厂的动力部分也包括进来，就称为动力系统。
２．对电力系统运行的基本要求是：保证供电的可靠性，保证电能的良好质量，提高运行的经济性。
３．衡量电能质量好坏的指标是电压、频率和波形。
４．电力系统的无功功率电源，除了发电机外，还有同步调相机、静电电容器及静止补偿器。
５．对称分量法是分析电力系统不对称故障的有效方法。在三相参数对称的线性电路中，各序对称分量具有独立性。
６．短路是电力系统的严重故障。短路冲击电流、短路电流最大有效值和短路容量是校验电器设备的重要数据。
７．系统中所有电力用户的用电设备所消耗的电功率总和就是电力系统的负荷，亦称电力系统的综合用电负荷。电力系统负荷加上电力网的功率损耗就是各发电厂应
该供给的功率，称为电力系统的供电负荷，在此基础上再加上发电厂厂用电消耗
的功率就是各发电厂应该发出的功率，称为电力系统的发电负荷。
８．在元件的电抗比电阻大得多的的高压电网中，无功功率从电压高的一端流向电压低的一端，有功功率则从电压相位越前的一端流向相位落后的一端，这是交流电网功率传输的基本规律。
９．在电力系统潮流的计算机算法中，普遍采用的两种方法是：牛顿-拉夫逊法和P-Q 分解法。
10．简单故障是指电力系统的某处发生一种故障的情况。简单不对称故障包括单相接地短路、两相短路、两相接地短路、单相断开和两相断开等。
11．电力系统的运行电压水平同无功功率平衡密切相关。电压调整的主要手段是：改变发电机端电压；改变变压器的变比；无功功率补偿。
12．通常系统负荷是随时间变化的，其变化规律可用负荷曲线来描述。
一、填空题（每空1分，共30分） 1、电力系统运行的基本要求是、、。 2、电力系统中性点运行方式可分为、。 3、升压变压器的的绕组从绕组最外层至铁心的排列顺序为、、。 4、由于变压器的变比不匹配而产生的功率称为，它取决于和。 5、电力系统节点按照给定条件不同可以分为、、。 6、频率的一次调整由进行，频率的二次调整由进行。 7、电力系统无功电源电源包括、、、。 8、中枢点调压方式分为、、。 9、电力系统调压措施有、、 、。 10、等面积定则是。 11、变压器的负序阻抗正序阻抗。（等于/不等于） 12、电力系统频率的一次调整是调整，频率的二次调整可实现调整。 二、简述题（35分） 1、电力系统中性点不同接地方式的优缺点。 2、导线截面选择的几种方法。 3、无限大容量电源。 4、耗量微增率，等耗量微增率准则
5、正序等效定则。 6、什么是电力系统静态稳定性，电力系统静态稳定性的实用判据是什么？ 7、为什么把短路功率定义为短路电流和网络额定电压的乘积？ 三、计算题（40分） 1、两个电力系统由联络线连接为一个联合电力系统，如图1所示，正常运行时，△P ab=0。两个电力系统容量分别为1500MW和1000MW；各自的单位调节功率分别以两系统容量为基准的标幺值；设A系统负荷增加100MW。试计算下列情况下的频率变化量和联络线上流过的交换功率：①A、B两系统机组都参加一次调频②A、B两系统机组都不参加一、二次调频。A、B两系统都参见一次调频，A系统由机组参加二次调频增发60MW（13分） 1500MW 1000MW 图1
2、某降压变电所中有一台容量为10MVA的变压器，电压为110±2×2.5%/6.6kV。已知最大负荷时，高压侧实际电压为113kV，变压器阻抗中电压损耗为额定电压的4.63%；最小负荷时，高压侧的实际电压为115kV,阻抗中的损耗为额定电压的2.81%，变电所低压母线采用顺调压方式，试选择变压器分接头电压。（12分）
三、计算分析题 1、图1.5.1所示电路，已知U =3V ，求R 。（2k Ω） 2、图1.5.2所示电路，已知U S ＝3V ，I S ＝2A ，求U AB 和I 。（1V 、5A ） 3、电路如图1.5.5所示，求10V 电压源发出的 功率。 （－35W ） 4、分别计算S 打开与闭合时图1.5.6电路中A 、B 两点的电位。（S 打开：A －10.5V,B －7.5V S 闭合：A 0V ，B 1.6V ） 5、试求图1.5.7所示电路的入端电阻R AB 。（150Ω） U － 图1.5.1 1Ω 图1.5.2 6V 图1.5.5 B －图1.5.6 Ω 图1.5.7
6、试求图2.4.1所示电路的电压U 。 7、已知图2.5.1电路中电压U =4.5V ，试应用已经学过的电路求解法求电阻R 。 （18Ω） 8、求解图2.5.2所示电路的戴维南等效电路。 （U ab =0V ，R 0=8.8Ω） 9、列出图2.5.4所示电路的结点电压方程。 解：画出图2.5.4等效电路图如下： 图2.5.1 9V 图2.5.2 2A Ω U 图2.4.1题电路
对结点A 对结点B 10、应用等效变换求图示电路中的I的值。（10分） 解：等效电路如下： 11、应用等效变换求图示电路中的I的值。
12、应用戴维南定理求解图示电路中的电流I 13、如下图所示，RL等于何值时，能得到最大传输功率P0max？并计算P0max 。
16、图示电路中，开关闭合之前电路已处于稳定状态，已知R1=R2=2Ω 解开关闭合后电感电流iL的全响应表达式。 17、图示电路中，t=0时开关闭合，闭合之前电路已处于稳定状态，请用三要素法求解开关闭合后电容电压uc的全响应表达式。
模拟试题1 教学屮心: __________________ 专业层次: _________________________________ 学号： ______________________ 姓名：__________________ 座号：_________ 注意事项：1?本试卷共五大题，满分100分，考试吋间90分钟,闭卷； 2.考前请将以上各项信息填写清楚； 3.所有答案直接做在试卷上,做在草稿纸上无效； 4.考试结束，试卷、草稿纸一并交回。 一、填空题 1.电力系统标幺值屮选择基准值的要求是在标幺值屮各物理量都用 _______ 表示, 首先选择 _____ O 2.电力系统是有___ , ____ , _____ , ____ 和______ 的电气设备（如发电机, 变压器，电力线路以及各种用电设备）联系在一起组成的有机整体。 3?调压方式： ___ , ______ , ______ 4.电力线路上的无功功率损耗分两部分: ________ 和_______ 屮的无功功率的损耗。 5. ________________________________________ 电力系统屮性点的运行方式主要分两类： __________________________________ , _______ o 6.这种高峰负荷时_________ ,低谷负荷吋__________ 的屮枢点电压调整方面称 逆调压。 7.我国电力系统常用的屮性点接地方式有四 利I：____ 、_______ 、_____ 和________ O 8.对电力系统运行的首要要求__________ 。 9.元件的电抗比电阻大得多的高压传输电线屮，感性无功功率从元件电 压 ___ 的i端流向电压_____ 的一端。 10.电力系统屮所有电力用户的用电设备所消耗的电功率总和称为电力系统的一 综合用电负荷。
第一章 电力系统的基本概念 1-1 什么叫电力系统、电力网及动力系统 1-2 电力线、发电机、变压器和用电设备的额定电压是如何确定的 1-3 我国电网的电压等级有哪些 1-4 标出图1-4电力系统中各元件的额定电压。 1-5 请回答如图1－5所示电力系统中的二个问题： ⑴ 发电机G 、变压器1T 2T 3T 4T 、三相电动机D 、单相电灯L 等各元件的额定电压。 ⑵ 当变压器1T 在+%抽头处工作，2T 在主抽头处工作，3T 在%抽头处工作时，求这些变压器的实际变比。 1-6 图1-6中已标明各级电网的电压等级。试标出图中发电机和电动机的额定电压及变压器的额定变比。 1-7 电力系统结线如图1-7所示，电网各级电压示于图中。试求： 习题1-5图 习题1-6图 习题1-4图
⑴发电机G 和变压器1T 、2T 、3T 高低压侧的额定电压。 ⑵设变压器1T 工作于+%抽头， 2T 工作于主抽头，3T 工作于-5%抽头，求这些变压器的实际变比。 1-8 比较两种接地方式的优缺点，分析其适用范围。 1-9 什么叫三相系统中性点位移它在什么情况下发生中性点不接地系统发生单相接地时，非故障相电压为什么增加3倍 1-10 若在变压器中性点经消弧线圈接地，消弧线圈的作用是什么 第二章 电力系统各元件的参数及等值网络 2-1 一条110kV 、80km 的单回输电线路，导线型号为LGJ —150，水平排列，其线间距离为4m ，求此输电线路在40℃时的参数，并画出等值电路。 2-2 三相双绕组变压器的型号为SSPL —63000/220，额定容量为63000kVA ，额定电压为242/，短路损耗404=k P kW ，短路电压45.14%=k U ，空载损耗93=o P kW ，空载电流 41.2%=o I 。求该变压器归算到高压侧的参数，并作出等值电路。 2-3 已知电力网如图2-3所示： 各元件参数如下： 变压器：1T ：S =400MVA ，12%=k U ， 242/ kV 2T ：S =400MVA ，12%=k U ， 220/121 kV 线路：2001=l km, /4.01Ω=x km (每回路) 习题1-7图 115kV T 1 T 2 l 1 l 2 习题2-3图
电力系统的潮流计算 西安交通大学自动化学院 2012.10 3．1 电网结构如图3—11所示，其额定电压为10KV 。已知各节点的负荷功率及参数： MVA j S )2.03.0(2 +=， MVA j S )3.05.0(3+=， MVA j S )15.02.0(4+= Ω+=)4.22.1(12j Z ，Ω+=)0.20.1(23j Z ，Ω+=)0.35.1(24j Z 试求电压和功率分布。 解：（1）先假设各节点电压均为额定电压，求线路始端功率。 0068.00034.0)21(103.05.0)(2 2223232232323j j jX R V Q P S N +=++=++=?0019.00009.0)35.1(10 15.02.0)(2 2 224242242424j j jX R V Q P S N +=++=++=?
则： 3068.05034.023323j S S S +=?+= 1519.02009.024424j S S S +=?+= 6587.00043.122423' 12 j S S S S +=++= 又 0346 .00173.0)4.22.1(106587.00043.1)(2 2 212122'12'1212j j jX R V Q P S N +=++=++=? 故： 6933.00216.112'1212 j S S S +=?+= （2） 再用已知的线路始端电压kV V 5.101 =及上述求得的线路始端功率 12 S ，求出线 路 各 点 电 压 。
kV V X Q R P V 2752.05 .104.26933.02.10216.1)(11212121212=?+?=+=? kV V V V 2248.101212=?-≈ kV V V V kV V X Q R P V 1508.100740.0) (24242 2424242424=?-≈?=+=? kV V V V kV V X Q R P V 1156.101092.0) (23232 2323232323=?-≈?=+=? （3）根据上述求得的线路各点电压，重新计算各线路的功率损耗和线路始端功率。 0066.00033.0)21(12.103.05.02 2 223j j S +=++=? 0018.00009.0)35.1(15 .1015.02.02 2 224j j S +=++=? 故 3066.05033.023323j S S S +=?+= 1518.02009.024424j S S S +=?+= 则 6584.00042.122423' 12 j S S S S +=++= 又 0331.00166.0)4.22.1(22 .106584.00042.12 2 212j j S +=++=? 从而可得线路始端功率 6915.00208.112 j S +=
一．填空题 1、输电线路的网络参数是指（电阻）、（电抗）、（电纳）、（电导）。 2、所谓“电压降落”是指输电线首端和末端电压的（相量）之差。“电压偏移”是指输电线某点的实际电压和额定 电压的（数值）的差。 3、由无限大的电源供电系统，发生三相短路时，其短路电流包含（强制/周期）分量和（自由/非周期）分量，短路 电流的最大瞬时的值又叫（短路冲击电流），他出现在短路后约（半）个周波左右，当频率等于50HZ时，这个时间应为（0.01）秒左右。 4、标么值是指（有名值/实际值）和（基准值）的比值。 5、所谓“短路”是指（电力系统正常运行情况以外的相与相之间或相与地之间的连接），在三相系统中短路的基本 形式有（三相短路），（两相短路），（单相短路接地），（两相短路接地）。 6、电力系统中的有功功率电源是（各类发电厂的发电机），无功功率电源是（发电机），（电容器和调相机），（并联 电抗器），（静止补偿器和静止调相机）。 7、电力系统的中性点接地方式有（直接接地）（不接地）（经消弧线圈接地）。 8、电力网的接线方式通常按供电可靠性分为（无备用）接线和（有备用）接线。 9、架空线是由（导线）（避雷线）（杆塔）（绝缘子）（金具）构成。 10、电力系统的调压措施有（改变发电机端电压）、（改变变压器变比）、（借并联补偿设备调压）、（改变输电线路参 数）。 11、某变压器铭牌上标么电压为220±2*2.5%，他共有（5）个接头，各分接头电压分别为（220KV）（214.5KV）（209KV） （225.5KV）（231KV）。 二：思考题 1.电力网，电力系统和动力系统的定义是什么？（p2） 答: 电力系统：由发电机、发电厂、输电、变电、配电以及负荷组成的系统。 电力网：由变压器、电力线路、等变换、输送、分配电能的设备组成的部分。 动力系统：电力系统和动力部分的总和。 2.电力系统的电气接线图和地理接线图有何区别？（p4-5） 答：电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置，电力线路的路径以及它们相互间的连接。但难以表示各主要电机电器间的联系。 电力系统的电气接线图主要显示该系统中发电机、变压器、母线、断路器、电力线路等主要电机电器、线路之间的电气结线。但难以反映各发电厂、变电所、电力线路的相对位置。 3.电力系统运行的特点和要求是什么？（p5） 答：特点：（1）电能与国民经济各部门联系密切。（2）电能不能大量储存。(3)生产、输送、消费电能各环节所组成的统一整体不可分割。（4）电能生产、输送、消费工况的改变十分迅速。（5）对电能质量的要求颇为严格。 要求：（1）保证可靠的持续供电。（2）保证良好的电能质量。（3）保证系统运行的经济性。 4.电网互联的优缺点是什么？（p7） 答：可大大提高供电的可靠性，减少为防止设备事故引起供电中断而设置的备用容量；可更合理的调配用电，降低联合系统的最大负荷，提高发电设备的利用率，减少联合系统中发电设备的总容量；可更合理的利用系统中各类发电厂提高运行经济性。同时，由于个别负荷在系统中所占比重减小，其波动对系统电能质量影响也减小。联合电力系统容量很大，个别机组的开停甚至故障，对系统的影响将减小，从而可采用大容高效率的机组。 5.我国电力网的额定电压等级有哪些？与之对应的平均额定电压是多少？系统各元件的额定电压如何确定？ （p8-9） 答：额定电压等级有（kv）：3、6、10、35、110、220、330、500 平均额定电压有（kv）：3.15、6.3、10.5、37、115、230、345、525 系统各元件的额定电压如何确定：发电机母线比额定电压高5%。变压器接电源侧为额定电压，接负荷侧比额定电压高10%，变压器如果直接接负荷，则这一侧比额定电压高5%。 6.电力系统为什么不采用一个统一的电压等级，而要设置多级电压？（p8） S 。当功率一定时电压越高电流越小，导线答：三相功率S和线电压U、线电流I之间的固定关系为
自测题（一）一电力系统的基本知识 一、单项选择题（下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题 2.5分，共50分） 1、对电力系统的基本要求是（）。 A、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响； B、保证对用户的供电可靠性和电能质量； C、保证对用户的供电可靠性，提高系统运行的经济性； D保证对用户的供电可靠性。 2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（）。 A、一级负荷； B、二级负荷； C、三级负荷； D、特级负荷（ 3、对于供电可靠性，下述说法中正确的是（）。 A、所有负荷都应当做到在任何情况下不中断供电； B、一级和二级负荷应当在任何情况下不中断供电； C、除一级负荷不允许中断供电外，其它负荷随时可以中断供电； D—级负荷在任何情况下都不允许中断供电、二级负荷应尽可 能不停电、三级负荷可以根据系统运行情况随时停电。 4、衡量电能质量的技术指标是（）。 A、电压偏移、频率偏移、网损率； B ［、电压偏移、频率偏移、电压畸变率； C、厂用电率、燃料消耗率、网损率； D、厂用电率、网损率、
电压畸变率 5、用于电能远距离输送的线路称为（）。 A、配电线路； B、直配线路； C、输电线路； D、输配 电线路。 6、关于变压器，下述说法中错误的是（） A、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求； B、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换； C、当变压器原边绕组与发电机直接相连时（发电厂升压变压器的低压绕组），变压器原边绕组的额定电压应与发电机额定电压相同； D变压器的副边绕组额定电压一般应为用电设备额定电压的 1.1倍。 7、衡量电力系统运行经济性的主要指标是（）。 A、燃料消耗率、厂用电率、网损率； B 、燃料消耗率、建 设投资、网损率； C、网损率、建设投资、电压畸变率； D 、网损率、占地面积、建设投资。 8关于联合电力系统，下述说法中错误的是（）。 A、联合电力系统可以更好地合理利用能源; B、在满足负荷要求的情况下，联合电力系统的装机容量可以减 少;
模拟一填空（１分／空，共１０分） １．架空输电线的相间距离越大，正序电抗越（），零序电抗越（）。 ２．架空输电线的正序电抗（）于其零序电抗。 ３．采用分裂导线可（）输电线电抗。 ４．冲击电流是短路电流（）的瞬时值。 ５．同步发电机对称稳态运行时，其Eq ( )于Eq′；Eq′( )于Eq〞；Eq′( )于EQ。６．同步发电机机端发生三相短路时，定子中的直流分量电流对应转子中的（）分量电流。７．除（）柱式变压器外，其它变压器的零序励磁电抗在不对称短路计算中可忽略。 一、填空（1分/空，共10分） 1、大；小 2、小 3、降低 4、最大 5、大；大；小 6、基频 7、三相三 模拟二 1、有架空地线的输电线的正序电抗（）于无架空地线的输电线的正序电抗，有架空地线的输电线的零序电抗（）于无架空地线的输电线的零序电抗。 2、电力系统短路后，就标幺值而言，越接近短路点，正序电压越（），负序电压越（），零序电压越（）。 3、无阻尼绕组同步发电机暂态电势Eq′与（）绕组交链的磁链成正比，它能在运行状态发生突变的瞬间（）。 4、计算曲线是反映电力系统三相短路电流（）分量与（）电抗和（）三者之间函数关系的一组曲线。 An：一、填空（1分/空，共10分） 1、等；小 2、低；高；高 3、励磁；保持不变 4、周期；计算；时间 模拟三 1．同步发电机的各种电抗间存在下列关系：Xd ( )于Xd′，Xd′( )于Xd〞，Xd( )于Xq。2．同步发电机机端发生三相短路时，定子中的（）分量电流对应转子中的基频周期分量电流。 3．输电线的零序电抗 ( )于正序电抗。 4．计算曲线是反映电力系统三相短路电流（）分量与（）电抗和（）三者之间函数关系的一组曲线。使用时，先要将（）电抗换算成（）电抗。 Ans：1、大于；大于；大于 2、直流 3、大 4、周期；计算；时间；转移；计算 模拟四： 1. 用牛拉法计算电力系统潮流时，雅可比矩阵是（）矩阵，具有对称性，其各元素的取值在迭代过程中（）(是﹑否)不断变化。 2. 同步调相机运行在（）励状态时，发出感性无功；运行在（）励状态时，吸收感性无功。 3. 均一线组成的环网自然功率分布（）经济功率分布。 4. 当电力系统电压、频率均偏低时，应先调（）功功率，后调（）功功率。 5. 在无励磁调节时，凸极发电机的静态稳定区域（）于隐极发电机的静态稳定区域。 6. 发电机电气制动可提高电力系统（）态稳定性。 7. 在计算电力系统暂态稳定时，忽略发电机定子电流的（）分量和与之相对应的转子电流的周期分量。 Ans：一、填空（1分/空，共10分） 1、稀疏；是 2、过；欠 3、等于 4、有，无 5、小 6、暂 7、非周期
电力系统分析（下）模拟试题，答案在后面显示 模拟试题 一、单项选择题 (本题共15小题，每小题2分，共30分) 1.三相系统中的对称基频交流电流经过派克变换后，所得的d轴和q轴分量是（）。 A.基频电流 B. 倍频电流 C. 直流电流 D. 不确定 2.输电线路的零序阻抗要比其正序阻抗（）。 A．相等 B．大 C．小 D．不确定 3.计算短路冲击电流时，冲击系数的变化范围是（）。 A．1≤k im≤2 B．1≤k im≤ C．1≤k im≤ D．1≤k im≤ 4.电力系统静态稳定的实用判据是（）. 5. 电力系统短路电流的近似计算中，可忽略输电线路的电阻和（） A．电容 B.电抗 C.电 阻 D.电纳 6. 变压器零序等值电路与外电路的连接，取决于零序电流流通的路径，当变压器绕组（）接法时， 该绕组端点与外电路是连通关系。 A．中性点接地Y0 B．中性点不接地Y C．三角形接法Δ D．三相平衡负载 7. 电力系统的短路类型中，属于对称短路的是（）。 A 单相短路 B．两相短路 C．两相短路接地 D．三相短路 8. P-δ曲线被称为（）。 A.耗量特性曲线 B.负荷曲线 C.正弦电压曲线 D.功角曲线 9. 电力系统发生不对称短路时，系统某点的电压不对称程度随着离短路点距离的增大而（）。 A．增大 B．减弱 C．不变 D．不确定 10. 计算负荷提供的冲击电流时，对于小容量的电动机和综合负荷，冲击系数取（）。 A． B． C． D．1 11. 变压器漏磁通的路径与所通电流的序别（）。 A.相同 B.相反 C.无关 D．不确定
12. 单线接地短路计算中，电压和电流的各序分量，可直接应用（）来求得。 A．正序网 B．负序网 C．零序网 D．复合序网 13. 输电线路的零序阻抗比正序阻抗（）。 A．相同 B．大 C.小 D．不确定 14. 平行架设的双回路输电线路中，由于平行线路间互阻抗的影响，输电线路的零序等值阻抗（）。 A．不变 B．增大 C．减小D．不确定 15. 与励磁绕组的自由直流产生的磁通有依存关系的分量是（）。 A.定子的倍频电流分量 B．定子基频电流的自由分量 C．转子的倍频电流分量 D．定子基频电流的自由分量 二、多选题（本题共10小题，每小题2分，共20分） 1.有阻尼绕组同步发电机突然三相短路后的暂态过程分为两个阶段：（）。 A.次暂态过程 B.暂态过程 C.稳态过程 D.过渡过程 2.恒定电势源是指（）都保持恒定的电源。 A.电压幅值 B.电压相角 C.电流 D.频率 3.同步电机的基本方程包括d，q，0坐标系下同步电机的（）。 A.电势方程 B.电流方程 C.磁链方程 D.电感方程 4.以下属于会引发电力系统短路故障的原因有（）。 A.绝缘材料老化 B.雷击造成的闪络放电 C.运行人员带负荷拉刀闸 D.鸟兽跨接在裸露载流导体上 5.无阻尼绕组同步电机突然短路时，定子电流包含的分量是（）。 A．强制分量 B．基频分量 C．倍频分量 D．直流分量 6.其实次暂态电流就是短路电流（）的初值。 A．非周期分量 B．周期分量 C．基频分量 D．倍频分量 7. 在简化电力网络时，影响多台发电机是否能够合并的主要因素是（）。 A．发电机间的距离 B．短路的类型C．发电机的特性（类型和参数） D．对短路点的电气距离 8.与定子自由电流的非周期分量产生的磁通有依存关系的分量是（）。 A.定子电流的倍频分量B．定子电流的基频分量 C．转子电流的倍频分量 D．转子电流的基频分量
长沙学院电力系统分析复习题 一、填空题 1、电力系统运行的三个基本要求是：系统运行的安全可靠性、良好的发电质量、系统运行的经济性。 2、电力线路按结构可分为架空线路和电缆线路两大类。 3、在电磁环网中，由于变压器变比不匹配而产生的功率称为循环功率。 4、电力系统频率的一次调整是针对发电机组的调速器进行的，频率的二次调整是针对发电机的调频器进行的。 5、系统备用容量一般分为负荷备用、事故备用、检修备用、国民经济备用。 6、在潮流计算时对于有功功率和无功功率均为给定，而节点电压是待求量的节点称之为节点。 7、在电力系统中，有功功率负荷的最优分配是按照等耗量微增率准则来进行分配的。 8、电力系统中枢点的调压方式分为逆调压顺调压恒调压。 9、连接额定电压分别为220和35两个电力网的一台降压变压器，变压器的两侧均接线路，则此变压器的变比为220/38.5。10、电压调整的措施有改变发电机端电压调压、改变变压器变比、改变功率分布和改变电力网络的参数。 二、选择题 1、电力用户只能从一个电源获得电能的地理接线方式为
（ ）。 A 、双回路的放射式 B 、两端供电式 C 、有备用接线 D 、无备用接线 2、手算潮流时，将变电所母线上所联线路对地电纳中无功功率的一半也并入到等值负荷功率中，这一功率称为（ ）。 A 、运算负荷功率 B 、运算电源功率 C 、等值负荷功率 D 、等值电源功率 3、在电力系统的标么值计算中，基准功率和基准电压之间的关系满足（ ）。 A 、3 B B B I U S = B 、B B B I U S = C 、B B B I U S 3= D 、B B B I U S 3= 4、利用P —Q 分解法和牛顿—拉夫逊法进行潮流计算，二者的收敛速度是（ ）。 A 、P —Q 分解法高于牛顿—拉夫逊法 B 、牛顿拉夫逊法高于P —Q 分解法 C 、两者一样 D 、无法比较 5、电力系统无功电源最优分配的目的是（ ）。 A 、使电力系统总的能源消耗最少 B 、使电力网的有功损耗最小 C 、使电力系统的电能质量最好 D 、使电力网的无功损耗最小 6、负荷的单位调节功率可以表示为( ) A 、L L f K P ?=- ? B 、L L f K P ?= ? C 、L L P K f ?=- ? D 、L L P K f ?= ?
2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（ ）。 A 、一级负荷； B 、二级负荷； C 、三级负荷； D 、特级负荷。 4、衡量电能质量的技术指标是（ ）。 A 、电压偏移、频率偏移、网损率； B 、电压偏移、频率偏移、电压畸变率； C 、厂用电率、燃料消耗率、网损率； D 、厂用电率、网损率、电压畸变率 5、用于电能远距离输送的线路称为（ ）。 A 、配电线路； B 、直配线路； C 、输电线路； D 、输配电线路。 7、衡量电力系统运行经济性的主要指标是（ ）。 A 、燃料消耗率、厂用电率、网损率； B 、燃料消耗率、建设投资、网损率； C 、网损率、建设投资、电压畸变率； D 、网损率、占地面积、建设投资。 8、关于联合电力系统，下述说法中错误的是（ ）。 A 、联合电力系统可以更好地合理利用能源； B 、在满足负荷要求的情况下，联合电力系统的装机容量可以减少； C 、联合电力系统可以提高供电可靠性和电能质量； D 、联合电力系统不利于装设效率较高的大容量机组。 9、我国目前电力系统的最高电压等级是（ ）。 A 、交流500kv ，直流kv 500±； B 、交流750kv ，直流kv 500±； C 、交流500kv ，直流kv 800±；； D 、交流1000kv ，直流kv 800±。 10、用于连接220kv 和110kv 两个电压等级的降压变压器，其两侧绕组的额定电压应为（ ）。 A 、220kv 、110kv ； B 、220kv 、115kv ； C 、242Kv 、121Kv ； D 、220kv 、121kv 。 11、对于一级负荷比例比较大的电力用户，应采用的电力系统接线方式为（ ）。 A 、单电源双回路放射式； B 、双电源供电方式； C 、单回路放射式接线； D 、单回路放射式或单电源双回路放射式。 12、关于单电源环形供电网络，下述说法中正确的是（ ）。 A 、供电可靠性差、正常运行方式下电压质量好； B 、供电可靠性高、正常运行及线路检修（开环运行）情况下都有好的电压质量； C 、供电可靠性高、正常运行情况下具有较好的电压质量，但在线路检修时可能出现电压质量较差的情况； D 、供电可靠性高，但电压质量较差。 13、关于各种电压等级在输配电网络中的应用，下述说法中错误的是（ ）。 A 、交流500kv 通常用于区域电力系统的输电网络； B 、交流220kv 通常用于地方电力系统的输电网络； C 、交流35kv 及以下电压等级通常用于配电网络； D 、除10kv 电压等级用于配电网络外，10kv 以上的电压等级都只能用于输电网络。 14、110kv 及以上电力系统应采用的中性点运行方式为（ ）。 A 、直接接地； B 、不接地； C 、经消弧线圈接地； D 、不接地或经消弧线圈接地。 16、110kv 及以上电力系统中，架空输电线路全线架设避雷线的目的是（ ）。
电力系统基本知识题库 出题人： 1．电力系统中输送和分配电能的部分称为（B） A、电力系统； B、电力网； C、动力系统； D、直流输电系统2．发电机的额定电压与系统的额定电压为同一等级时，发电机的额定电压规定比系统的额定电压（D） A、低10%； B、高10% ； C、低5%； D、高5% 3．下面那种负荷级造成国民经济的重大损失，使市政生活的重要部门发生混乱（A） A、第一级负荷； B、第二级负荷； C、第三级负荷； D、无 4．系统向用户提供的无功功率越小用户电压就（A） A、越低； B、越高； C、越合乎标准； D、等于0 5．电力系统不能向负荷供应所需的足够的有功功率时，系统的频率就（B） A、要升高； B、要降低； C、会不高也不低； D、升高较轻6．电力系统在很小的干扰下，能独立地恢复到它初始运行状况的能力称（B） A、初态稳定； B、静态稳定； C、系统的抗干扰能力； D、动态稳定 7．频率主要决定于系统中的（A） A、有功功率平衡； B、无功功率平衡； C、电压； D、电流
8．电压主要决定于系统中的（B） A、有功功率平衡； B、无功功率平衡； C、频率； D、电流 9．用户供电电压的允许偏移对于35kV及以上电压级为额定值的（C）A、5%； B、10%； C、±5%； D、±10% 10．当电力系统发生短路故障时，在短路点将会（B） A、产生一个高电压； B、通过很大的短路电流； C、通过一个很小的正常的负荷； D、产生零序电流 11．电力系统在运行中发生短路故障时，通常伴随着电压（B） A、上升； B、下降； C、越来越稳定； D、无影响 12．根据国家标准，10kV及以下三相供电电压的允许偏差为额定电压的（D） A、3%； B、±3%； C、5%； D、±5% 13．系统频率波动的原因（B） A、无功的波动； B、有功的波动； C、电压的波动； D、以上三个原因 14．系统的容量越大允许的频率偏差越（C） A、大； B、不一定； C、小； D、不变 15．以下短路类型中（A）发生的机会最多。 A、单相接地短路； B、两相接地短路； C、三相短路； D、两相相间短路
学习-----好资料 电力系统分析试题 （时间100分钟，满分100分） 一?单选题：（在本题的每一小题的备选答案中，只有一个答案是正确的，请把你认为正确答案的题号，填入题干的括号内，多选不给分。每小题1分，共10分） 1、下面所列各组电力网接线方式中，完全属于有备用接线的一组是（）。 A、两端供电网、环网、双回线路辐射网 B、双回线路辐射网、环网、单回路链式网 C、单回路辐射网、两端供电网、单回路干线网 2、关于中性点不接地三相对称系统的中性点对地电压，下述说法中正确的是（）。 A、正常运行时为零，单相接地时升高为线电压； B、正常运行时为零，单相接地时升高为相电压； C、正常运行时无法确定，单相接地时为相电压。 3、220kv电力系统中性点应采用的接线方式是（）。 A、不接地； B、直接接地； C、经消弧线圈接地。 4、架空输电线路采用分裂导线的目的是（）。 A、减小输电线路电阻； B、减小输电线路电抗； C、增大输电线路电容。 5、500kv超高压输电线路两端装设并联电抗器的目的是（）。 A、防止输电线路重载时末端电压降低； B、防止输电线路轻载时末端电压升高； C、防止输电线路轻载时末端电压降低。 6、关于单侧电源电力网，下述说法中正确的是（）。 A、电力网的功率分布由负荷分布确定，其潮流无法调控； B、电力网的功率分布与线路阻抗有关，其潮流无法调控； C、电力网功率自然分布就是功率的经济分布。 7、在一个具有n个独立节点的系统中，节点阻抗矩阵的阶数为（）。 A、n >h 阶； B、（n—1） x（n —1）阶； C、（n + 1） x（n+ 1）阶。 8、系统中有功功率不足，会造成（）。 A、电压水平上升； B、电压水平下降； C、频率下降。 4发电厂两台发电机组并列运行时，如果两台发电机册育功出力都没有达到额定值，且有 当发电厂有功负荷减小时，应该首先减小有功出力的是（）?心 A、1号机组； B、2号机组； C、同时减小。 10、电力系统无功电源最优分配的目的是（）。 A、使电力系统总的能源消耗最少； B、使电力网的有功损耗最小； C、使电力系统的电能质量最好。 二?判断题：（下列各题中，你认为正确的，请在题干的括号内打“V，错误的打“X。每小题1分，共15 分） 1、输电线路首端电压不一定总是咼于末端电压。（） 2、高压系统中，有功功率总是从电压相位超前的点向电压相位滞后的点传输。（）
“电力系统分析2”综合练习题 一、填空题 1. 'd X 是同步发电机的 电抗。'q E 是同步发电机的 电势，它正比于 磁链 。 2. 当同步发电机的外部电路突然三相短路时，由于外界阻抗减小，定子绕组 突然增大，相应电枢反应磁链也将 ，原来稳定状态下电极内部的电磁 遭到破坏。 3. 电力系统的静态稳定性是指电力系统受到瞬时的小的 时，能够自动恢复到 状态的能力。静态稳定的实用判据是＞d δd S Eq Eq p = 。 4. 当零序电压加在变压器绕组连接成 或中性点不接地的星形一侧时，无论 另一侧绕组的 如何，变压器中都没有 流通。 5. 当零序电压加在变压器绕组连接成三角形或 不接地的星行一侧时，无论 另一侧绕组的 如何，变压器中都没有 流通。此时，变压器的零 序电抗X 0= 。 6. 同步发电机端外突然发生三相短路时，在电磁暂态过程中，励磁绕组中的直流分量 电流fa i ?和定子三相电流中同步频率交流自由分量f ωi ?按时间常数 衰减，它 是励磁绕组 与 之比。 7. 引起电力系统较大扰动的主要原因是： 、切除或投入系统 的主要元件、 。 8. 电力系统的故障可分为 和 两大类。 9. 短路电流最大有效值imp I 是发生在短路后的 时刻，并假定在该时刻前后 内非周期分量 的电流有效值。 10. 有阻尼同步发电机突然三相短路时刻，电势 和 不能突 变。 11. 与单回路无避雷线三相架空电力线路相比，双回路无避雷线三项架空电力线路的零 序电抗值 。 12. 电力系统静态稳定的实用判据为： ；电力系统频率的静态稳 定的判据是 ； 电动机静态稳定运行的转矩—转差率的判据 是 。 13. 同步发电机基本方程式经派克变换后，内部的电磁关系仍为 。 14.
In Order To Simplify The Management Process And Improve The Management Efficiency, It Is Necessary To Make Effective Use Of Production Resources And Carry Out Production Activities. 编订：XXXXXXXX 20XX年XX月XX日 电力系统的基本知识简易 版
电力系统的基本知识简易版 温馨提示：本安全管理文件应用在平时合理组织的生产过程中，有效利用生产资源，经济合理地进行生产活动，以达到实现简化管理过程，提高管理效率，实现预期的生产目标。文档下载完成后可以直接编辑，请根据自己的需求进行套用。 1、什么叫电力系统的稳定和振荡？ 答：电力系统正常运行时，原动机供给发 电机的功率总是等于发电机送给系统供负荷消 耗的功率，当电力系统受到扰动，使上述功率 平衡关系受到破坏时，电力系统应能自动地恢 复到原来的运行状态，或者凭借控制设备的作 用过度到新的功率平衡状态运行，即谓电力系 统稳定。这是电力系统维持稳定运行的能力， 是电力系统同步稳定（简称稳定）研究的课 题。 电力系统稳定分为静态稳定和暂态稳定。 静态稳定是指电力系统受到微小的扰动（如负
载和电压较小的变化）后，能自动地恢复到原来运行状态的能力。暂态稳定对应的是电网受到大扰动的情况。 系统的各点电压和电流均作往复摆动，系统的任何一点电流与电压之间的相位角都随功角δ的变化而改变、频率下降等我们通常把这种现象叫电力系统振荡。 2、电力系统振荡和短路的区别是什么？ 答：电力系统振荡和短路的主要区别是： 振荡时系统各点电压和电流值均作往复摆动，而短路时电流、电压值是突变的。此外，振荡时电流、电压值的变化速度较慢，而短路时的电流、电压值突变量很大。 振荡时系统任何一点电流与电压之间的相位角随功角δ的变化而改变；而短路时，电流
11、求下列等值电路，并写出其导纳阵。 1:0.95j2? 12 12、有阻尼绕组同步发电机发生三相突然短路其定子绕组有哪些电流分量？ 13、如何利用等面积准则判断系统的暂态稳定性？ 14、试画出下网络K点发生单相短路时的零序网络。 K(1) 三个单相变压器组成 的三相变压器 15、在电力系统中常采用哪些技术措施降低网损率？ 三、计算题（每题10分，共40分） 16、电力系统如图所示。其参数如下：当在K1短路时，短路功率为S1=500MV.A；变压器T1、T2的参数相同：K=110/10.5KV，S TN=31.5MVA，V S % =10.5。求：下列两种运行情况下，在K2点短路时的短路功率和短路电流。 （1）断路器合闸后；（2）断路器跳闸后。 17、有一降压变电所，归算到低压侧参数如图所示。均为1欧姆。变压器变比分别为看k1=110/11kv和k2=115.5/11kv，末端负荷为（16+j12）MVA，已知低压母线电压10kv。试计算变压器功率分布和高压侧电压。 T1X T1 =j1 T2X T2=j1P+jQ 18、计算题（10分）有一降压变电所，归算到110kv的等值参数如图所示。变压器变比为110±2×2.5%/6.3kv，通过变压器的最大负荷为28+j14MV A，此时首端电压110kv；通过变压器的最小负荷为10+j6MV A，此时首端电压113kv。如保证低压侧电压变化范围为 6.0~6.6kv，试通过计算选择变压器分接头。 系统C T1 T2 QF K1K2
MVA kV 5.313.6/%5.22110?±1 2 12 Ω+)4044.2(j S S ) (a ) (b 19、两个系统由输电线联接，A ，B 两个系统均参加一次调频，当A 系统负荷 增加100MW ，A 系统参加二次调节增发50MW ，已知A K =600MW/HZ B K =400MW/HZ ，求ab P ?，及f ?。 A B ab P ?
全国2002年10月高等教育自学考试 电力系统分析试题 课程代码：02310 一、填空题(每小题1分，共10分) 1.依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、核电厂、风力发电厂等。 2.采用分裂导线的目的是减小电流和电抗。 3.电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电可靠性要求。 4.潮流计算中的电压数值约束条件是由电压质量标准决定的。 5.发电机定子三相短路时为维持定子绕组的磁链守恒在定子绕组产生直流分量电流。 6.从发电厂电源侧的电源功率中减去变压器的功率损耗，得到的直接连接在发电厂负荷侧母线上的电源功率称为等值电量标准。 7.电力系统零序等值电路与正序等值电路不同。 8.短路电流最大可能的瞬时值称为短路冲击电流。 9.简单系统静态稳定依据为______。 10.减少原动机出力将提高系统的暂态稳定性。 二、单项选择题(每小题1分，共20分)从每小题的四个备选答案中，选出一个正确答案，并将正确答案的号码写在题干后面的括号内。 11.在有名单位制中，功率的表达式为( 1 ) ①S=1.732×V×I ②S=V×I ③S=3×V×I ④S=VICOS? 12.电力系统的中性点是指( 4 ) ①变压器的中性点②星形接线变压器的中性点 ③发电机的中性点④②和③ 13.我国电力系统的额定电压等级为( 4 ) ①3、6、10、35、110、220(KV) ②3、6、10、35、66、110、220(KV) ③3、6、10、110、220、330(KV) ④3、6、10、35、60、110、220、330、500(KV) 14.有备用电源接线方式的优缺点是( 3 ) ①可靠性高、电压高 ②可靠性高、造价高 ③供电可靠性和电压质量高、造价高、调度复杂 ④供电可靠性高、调度方便、造价高 15.电能质量是指( 4 ) ①电压的大小②电压的大小和波形质量 ③电压大小，电流大小④电压大小，波形质量，频率 16.牛顿—拉夫逊迭代的主要优点是( 2 ) ①简单②收敛快 ③准确④占用内存少 17.无限大功率电源供电系统，发生三相短路，短路电流非周期分量起始值( 2 ) ①iap=ibp=icp ②iap≠ibp≠icp ③iap=ibp≠icp ④iap≠ibp=icp
电力系统分析练习题 一、单项选择题 1.对电力系统的基本要求就是(A) A.保证供电可靠性、保证良好的电能质量、保证系统运行的经济性 B.保证供电可靠性、保证良好的电能质量、保证继电保护动作的选择性 C.保证供电可靠性与良好的电能质量 D.保证供电可靠性与系统运行的经济性 2.下图所示的电力系统中,变压器T1的额定变比应为(B) A.242/121/11kV B.220/121/11kV C.220/110/10kV D.242/121/10kV 3.连接220kV 电力系统与110kV 电力系统的降压变压器,其额定变比应为(D) A.220/110kV B.220/115、5kV C.242/121kV D.220/121kV 4.我国110kV 以上电力系统中性点通常采用的运行方式就是(B) A 、不接地 B 、直接接地 C 、经消弧线圈接地 D 、经电容器接地 5.电力系统中性点经消弧线圈接地时,应采用的补偿方式为(A) A.过补偿 B.欠补偿 C.全补偿 D.全补偿或欠补偿 6.采用同一型号导线的三相架空输电线路,相间距离增大时,其电容(B) A.增大 B.减小 C.不变 D.无法确定 7.架空输电线路采用分裂导线的目的就是(A) A 、减小线路电抗 B 、减小线路电阻 C 、减小线路电容 D 、增大线路电抗 8.三相架空输电线路导线全换位的目的就是(A) A.减小三相参数的不平衡 B.减小线路电抗 C.减小线路电容 D.提高输电线路的输送容量 9.变压器参数B T 由试验数据 确定。(2章)(B) A.%K U B.%0I C.0P ? D.K P ? 10.变压器的电抗参数 T X ,由实验数据 确定。(A) A 、%K U B 、%0I C 、0P ? D 、K P ? 11.变压器的电纳参数T G ,由实验数据 确定。(C) A.%K U B.%0I C.0P ? D.K P ? 12.变压器的电阻参数T R ,由实验数据 确定。(D) A.%K U B.%0I C.0P ? D.K P ? 13.如果三相功率基准值为b S 、线电压基准值为b U ,则阻抗基准值为(D) A.b b U S / B. b b U S 3/ C.2/b b U S D.b b S U /2 14.输电线路运行时,其始端电压电压与末端电压的大小关系就是(C) A.始端电压一定高于末端电压 B. 始端电压始终等于末端电压 C.在不计电压降落横分量影响情况下,PR+QX>0时,始端电压高于末端电压 D.在不计电压降落横分量影响情况下,PR+QX>0时,始端电压低于末端电压 15.输电线路的电压降落就是指(A) A 、线路始端电压与末端电压的相量差 B 、线路始端电压与末端电压的数值差 C 、线路始端电压与额定电压的数值差 D 、线路末端电压与额定电压的数值差
