一、如何设计弱电工程综合管路系统
弱电系统综合管路的设计也是非常重要的一部分。今天就简单的学习一下。

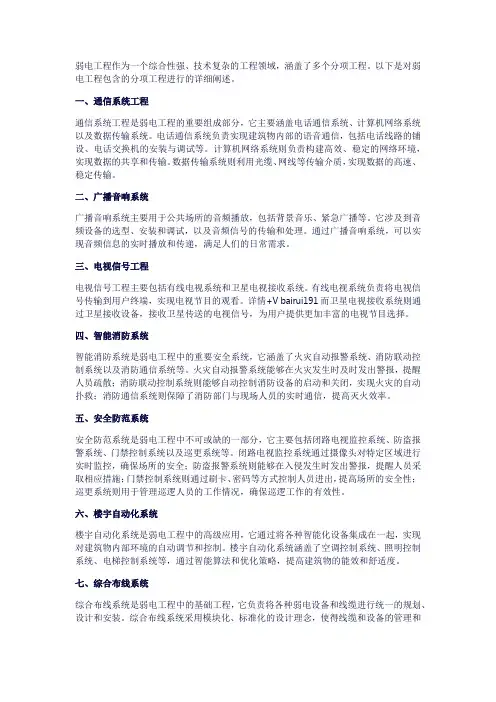

系统概述
弱电系统是现代建筑物内的综合系统工程。它与大楼内所有建筑物的机电设备如变配电、空调、照明等设施有密切关系。这些弱电系统有楼宇设备监控系统、安全防范系统、
一卡通系统、卫星有线电视及视频点播系统、结构化综合布线系统、LED及触摸屏查询系统、多功能会议系统、机房、电源、防雷接地系统、背景音乐及广播系统等。
综合管路的工程设计，其内容包括与整个弱电系统相关的弱电预埋管、预留孔洞、弱
电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽和机房。综合管路的设计和施
工还牵涉到和其它管道（如暖通、给排水和强电）的关系，以及建筑功能的综合配管或调整，桥架敷设预埋等。
本方案的弱电管路系统中除消防系统以外的所有弱电系统线路使用同一路桥架，弱电
系统管路的桥架应做如下考虑：
A、消防系统桥架单独敷设，其自成单独系统，与其它系统互不干扰。
B、综合布线系统传输大量数据信号，因此需要较强的抗干扰性，同时综合布线系统
中采用六类布线，对施工工艺要求较高，线缆量较大，也宜单独成一系统。以往大量工程
实践证明中，单独设置综合布线系统的弱电桥架是适宜的。
C、其它几个子系统的弱电信号在统筹规划下，可合用一套桥架，以方便维护和管理，也便于使弱电系统的电源线与信号线隔离。
考虑以上几方面的综合因素，方便维护和管理，主要考虑了综合布线一套桥架，监控
和其它系统共用一套桥架，除了这两套桥架以外，需要设置单独一套桥架，所以共用了三套桥架。
弱电管路垂直系统设计
在弱电管井内安装三条桥架：一条为400*200的槽式桥架供综合布线系统线缆穿行；另一条为300*150用于监控和其它一些系统的线缆穿行；另外100*50的一条桥架供党政
专网语音点用。桥架每米设置一个帮扎扣环，以固定垂直光纤、大对数电缆、楼层至管理
间的六类双绞线及其他弱电线路。其中卫星及有线电视系统，在主楼和副楼每层的弱电间
设置一个200*100*100的分配器箱，作为放大器和分支分配器的安装盒及线路接线箱，分配器箱明装在弱电间内。
垂直桥架安装后，应在弱电井内设置封闭板，平时关闭，检修或增加干线时开放。
水平桥架设计
A.、综合布线系统
因各个显然楼层信息点较多，所以我们在每层的走廊吊顶内安装了水平桥架，桥架的
大小根据每个系统的信息点的数量而不一样，主要还是和垂直部分一样分成三部分来考虑：综合布线除了党政专网外都走200*100的水平桥架，监控部分也走200*100的水平桥架，只设计了一条100*50的桥架。桥架安装应靠近走廊内侧，因走廊吊顶内位置狭小且分布
管线很多，如空调系统、给排水系统及强电都要在吊顶内敷设，桥架至信息点为
DG20~DG25电线管（2根六类线穿DG20，3根六类线穿DG25），电线管在墙内或吊顶内敷设，模块预埋盒为86H50型铁制盒，安装高度底边离地30CM。
B、BA系统
BA系统每个楼层基本上都安装了DDC控制器，DDC之间为RS-485线，所以吊顶
及墙内敷设DG25以下的电线管，DDC安装高度为竖向中心离地1.5M。BA系统和监控
系统共用一套桥架。
C、卫星及有线电视系统
卫星及有线电视系统的水平管从弱电水平桥架引出，在楼层走廊吊顶内敷设。有线电
视在相应层弱电间设置分配器箱，吊顶内安装接线盒，接线盒应有相应盖板。接线盒为安
装分支分配器或接线使用，从分支器接线盒至每个房间的终端为DG20~25电线管，电线
管在墙内或吊顶内敷设，安装高度为30CM，预埋盒为86H50型铁制盒。
D、其他弱电系统
其他弱电系统因在楼层分布单一，故无需作整体的安排，线缆保护管都采用DG32以下的电线管，在吊顶或墙内暗埋。
弱电间及管理间的设计
因弱电间是弱电系统的汇合处及管理室，故它里面的管路分布及分线箱或控制箱的位
置安排是很有必要的。我们在弱电间安装了一个综合布线标准机柜和电视分配器箱，所有
的弱电系统接线及分线都在里面完成。在弱电井道内敷设一根400*200的桥架，用于连接各楼层的弱电间及水平桥架。弱电间应有接地系统，在弱电间敷设一根40*4的镀锌扁铁作为综合接地。在二层综合布线机房内的信息点均在架空地板下敷设，故桥架敷设方式为地
板下走地槽为主。
施工前的检查
根据中国工程建设标准化协会所制定的《建筑与建筑群综合布线系统工程设计规范》，
施工前的器材检验，各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、
平整、不得变形、断裂。
管材采用的钢管管身应光滑、无伤痕，管孔无变形，孔径、壁厚应符合要求。
工程中使用的电缆和光缆规格、型号应符合设计规定和合同要求。
电缆外套应完整，并附有出厂质量合格证。
设备安装
桥架及槽道安装位置应符合施工图规定，左右偏差不超过50mm。
桥架及槽道水平度偏差不应超过2mm/m。
垂直桥架及槽道应与地面保持垂直，垂直度偏差不应超过2mm。
线缆敷设
线缆布放应平直，不得产生扭绞、打圈等现象，不应受到外力挤压和损伤。
弯曲半径应大于外径6-10倍，主干弯曲半径应大于外径10倍，光缆弯曲半径应大于外径15倍。
施工说明
桥架应固定在墙面上（或吊顶下），要求桥架为全密封结构，以防鼠害。可通过锁扣
开启盖子，桥架之间通过配套的连接片和螺栓连接；
金属桥架用来安放和引导电缆，并起到机械保护的作用。同时还提供了一个防火、密封、紧固的空间使线缆可以安全地延伸到目的地，并为今后维护和扩充提供方便，桥架材
料均为冷轧合金板，表面镀锌，使用带分隔的金属防火桥架；桥架内线缆的总截面积不超
过桥架内截面积的三分之一，金属电线管内线缆的填充率不超过30%。
管线施工单位要求能够根据国家标准，确保电缆铺设的可能性，清除管内毛刺和垃圾，并在管内留有穿线所需的引导钢丝，为了确保穿线顺利，在电线管排放中，施工单位应根
据建筑规范在管线分支、连接、转弯处设过线盒；根据综合布线系统的施工要求，每根电
缆的转弯半径要求为其电缆外径的8-10倍。因此，吊顶内桥架在转弯或分路处均应设置45。转角（对于200×100的桥架，其45度转角边长为100mm；对于300×150的桥架，其45度转角边长为150mm）；在管线转弯处不能拐死角，转弯半径>10cm；
水平线槽和竖井梯架连接处，及水平线槽和管线各连接处须配以相应规格的分支附件，不能断接，以保证线路路由的弯曲自如以及线路的安全，若管线长度不够，需加套管时，
应加外套，不能加内套，在个别地方不能通过铁管时，可用金属软管连接，软管内径不能
小于铁管内径；所有桥架在线缆安装完毕后，全部要求使用锁扣封闭，以防鼠害；
为确保线路安全，应使桥架有良好的接地端。金属桥架、金属软管均需整体连接，并
在本楼层内接地（强电保护地）。接地线截面积不小于6平方毫米，所有薄壁金属电线管均用导线焊接，并与桥架连接，为防止电磁干扰，信息线缆线路与强电线路平行走向之间
距离不能小于如下距离：
此次使用的插座底盒全部为国标86型铁盒。由于办公家具的情况不明，暂定所有底
盒的底面距地面高度为300mm。
在各信息插座处应在墙内预埋国标86型铁盒，各铁盒与墙内管路应连接良好，不能
断接，底盒上的螺丝孔（耳朵）不能损坏，否则面板无法安装。信息插座距离强电插座应
该大于20cm。
二、弱电工程双绞线使用注意点及常见问题汇总
在使用双绞线传输的使用中我们会遇到一些问题，那么本文就将这些问题进行了汇总，并
一一作了解答，希望本文内容对大家有所帮助。
双绞线（Twisted Pair wire）是综合布线工程中最常用的一种传输介质。双绞线由两
根具有绝缘保护层的铜导线组成。双绞线传输视频信号采用了传统的模拟技术，在保证全
实时、远距离、高质量地传输监控图像的同时，又节省了传输器材的造价。
在使用双绞线传输的使用中我们会遇到一些问题，那么本文就将这些问题进行了汇总，并一一作了解答，希望本文内容对大家有所帮助。
1：一根双绞线可以传哪种组合的信号?
答：
一根非屏蔽五类或五类以上双绞线一般有四对双绞线，可以传输4路视频；
总之1对线可以传输一路信号，4对线可以传输4路信号(例如可以传输4路视频或4
路音频或4路数据或这三个信号的任意组合)，另外大对数双绞线还可以传输更多的信号。
2：在综合布线时可否把双绞线和其它线缆放在一起(例如捆在一起)?
答：
在施工布线时，可与一般电话线、计算机网络线、同轴电缆线、光纤一起传输；
但尽量避免与电源线一起传输，如在一管道内传输，尽量保持相互间距离在50cm以上，特别是高压大功率电源线。
3：可否利用现有计算机网络线来传送视频、音频、数据信号?
答：
只要使用没有使用到的一对绞线就可以用来传送视频、音频、数据;一般计算机都利用
网络线中的两对绞线来传输以太网等信号，另外两对线就可以传送视频、音频、数据。但
传送的信号不可以经过HUB、交换机等其它设备。
4：双绞线接头处如何连接?
答：
一箱网线正常为305米(1000ft)，每箱网线间相互连接时，不要直接拧在一起，如果
连接不好，接触电阻过大，影响传输效果，甚至无法传输。连结时，按照颜色一一对应，
用烙铁焊在一起，外面用绝缘胶带包好，防止短路；如室外连接，要做好防水处理。
5：双绞线传输器使用何种线缆?
答：
请选用五类或五类以上的非屏蔽双绞线(UTP CAT5 24AWG 常规铜线线径为0.5mm)，线缆类别越高，传输效果越好。五类屏蔽双绞线(STP CAT5 24AWG)可以在一些强电磁干扰等特殊的情况下使用，但会缩短传输距离。三、四类非屏蔽双绞线也可以使用，但图象
效果、传输距离和抗干扰性能下降很多。平行不绞合在一起(例如平行电话线)的线缆及两
根各自屏蔽的线缆，不建议使用。要根据不同的使用环境，选用不同的线缆，如室内线缆、室外线缆、阻水线缆等。
6：双绞线可以传电源吗?
答：
可以传输低压供电电源，如12VDC、24VAC等。但是你要保证传过来的电源符合设
备的要求。如设备工作电源是10-12VDC，电流是50MA，双绞线内阻为10Ω/100米(实际使用要测量)，若传送的电源是12VDC，要保证设备的使用正常，你只好传送电源在200
米以内。但我们不建议用户使用双绞线传输电源。
7：6类非屏蔽双绞线可以使用吗?
答：
可以。只要是5类或5类以上的UTP，均可使用。
8：是否可以使用非双绞线(比如平行线)?
答：
我们有一些用户使用非双绞线，但是传输的距离很短。
所以，我们建议用户不要使用非双绞线，以免影响传输距离和图象效果。
9：双绞线视频传输设备支持中间抽头的桥接连接方式吗?
答：双绞线视频传输设备适合于点到点直接连接，不要使用从双绞线中间抽头的桥接
连接方式。如果用户从双绞线中间取出一对线缆时，必须将该对线后面多余的线缆断开。
10 ：双绞线敷设施工的基本要求是什么?
答：
双绞线的敷设的基本要求：
1、槽道检查。
在布防电缆之前，对电缆经过的所有路由进行检查，清除槽道连接处的毛刺和突出尖
锐物，清洁掉槽道里德铁屑、小石块、水泥炸喳等，保障一条平滑畅道德槽道。
2、文明施工。
在槽道中辐射电缆应采用人工牵引，牵引速度要慢。不宜猛拉紧拽，以防电缆玩护套发生被磨、刮、蹭、拖等损伤。不要再布满杂物的地面上大力抛摔和拖放电缆。禁止踩踏电缆。布线路由较长时。要多人配合平地移动电缆。特别应再转角处安排人值守理线；电缆的布放应自然平直，不得产生扭绞、打圈、接头等现象，不应受外力的挤压和损伤。
3、放线记录。
为了准确的核算电缆用量，充分利用电缆，对每箱从第一次放线起，做一个放线记录表。电缆上每隔两英尺有一个长度记录，一箱线长1000英尺（305m）。每个信息点放线时应记录开始处和结束处的长度，这样对本次放线的长度和线箱剩余的电缆的长度就一目了然。有利于将线箱中剩余的电缆布放至合适的信息点。
4、电缆应有裕量一适应终结、检测和变更。
双绞线电缆预留长度：在工作区宜为3—6cm，在电信区宜为0.5—2m，在设备间宜为3—5m；有特殊要求的应按设计要求预留长度。
5、桥架机线槽内电缆绑扎要求。
a：槽内电缆布放映平齐顺直、排列有序、尽量不交叉，在电缆进出线槽部位、转弯处应绑扎固定。
b：
电缆桥架内点看垂直敷设时，在电缆上端和每间隔1.5m处用固定在桥架的支架上；
水平敷设时，在电缆的首、尾、转弯及每间隔5—10m处进行固定。
在水平、垂直桥架中敷设电缆时，应对电缆进行绑扎。
对双绞电缆、光缆及其他信号点看应根据线缆的类别、数量、缆径、线缆芯数分束绑扎。
绑扎间距不宜大于1.5m，间距应均匀，不宜绑扎过紧和使线缆挤压。
4、智能化弱电工程项目管理核心要点解析
建筑智能化弱电工程项目管理应从管理体系、技术、计划、组织、实施和控制、沟通和协调、验收、成本控制等各个环节实施有效管理，才能保证达到项目的最终目标。
作为一个项目管理者必须熟读的文章。
建筑智能化弱电工程项目管理应从管理体系、技术、计划、组织、实施和控制、沟通和协调、验收、成本控制等各个环节实施有效管理，才能保证达到项目的最终目标。
一、智能化建筑弱电工程的实施
一项智能化建筑弱电工程的实施，必须要牢牢把握其工作程序中的各个环节的要点，并对其进行质量评估与控制。
（一）功能需求分析和系统的总体设计
主要是应把握该工程项目的设计标准和系统的功能定位，也就是从功能需求出发，其总体设计能反映该工程的功能特色或者某些“亮点”。
（二）弱电承包商的选择是工程成败的关键
根据弱电工程的特点和目前国内智能化建筑弱电工程成败的分析表明，通常由系统集成商（主承包商）或者业主对各子系统进行总体协调、管理与控制的工程运作模式较多，选择一个称职的主承包商（集成商）是工程成败的关键。从某种意义上讲，系统集成商是技术能力、工程管理、组织能力三者有机的“集成”。
（三）弱电工程的系统维护和管理是工程业绩和投资回报的基本保证
弱电工程的开通运行是该工程实施成败的重要标志，而智能化建筑的业绩与成果、投资回报才是其最终目标。因此弱电工程虽然通过了验收、评估，但系统维护和管理是该工程取得成果的基本保证。
二、智能化建筑弱电工程项目管理的重点
（一）技术管理
根据合同和设计要求，应在工程实施过程中确定弱电各系统之间，以及每个子系统与机电设备、土建、装饰专业之间的工程界面，以及产品供应商、工种承包商及施工单位之间的工程范围，职责界面的确定，以及在工程实施过程中这些工程界面的修改调整和再确认工作。
弱电工程界面的确定是系统开通的必要条件，是弱电工程中技术管理的重点或者难点之一。工程界面的确定通常包括：设备材料供应界面的确定，系统技术界面的确定，设计
界面的确定及施工界面的确定。
抓好技术和施工设计图纸及其资料的审核。弱电工程设计涉及专业、工种面较广，因
此必须在施工前做好对弱电工程技术和施工设计的审核，及时发现问题和采取必要的措施，以确保工期、质量和减少返工，尤其对弱电工程而言必须对上述图纸、资料进行审核，以
确保工程合同中的设备清单、监控点表和施工图中实际情况这三者一致，也就是监控点表
的每一个监控点在图纸上必须有反映，而且与受控点或监测点接口匹配，其设备数量、型号、规格与图纸、设备清单一致，这样才能确保系统在硬件设备上的完整性，并符合接口
界面、联动、信息通讯接口技术参数的要求。
工程技术管理贯穿整个工程施工的全过程,执行和贯彻国际、国家和地方的技术标准和规范,严格按照弱电系统工程设计的要求。在提供设备、线材规格、安装要求、对线记录、调试工艺、验收标准等一系列方面进行技术监督和行之有效的管理。
1、技术标准和规范管理
进行弱电工程技术标准和规范的管理,是进行工程技术管理的重要内容。在弱电系统工程中所涉及的国际、国家和地方标准和规范很多。因此,需要在系统设计、设备提供和安装等环节上认真检查,对照有关的标准和规范,使整个管理处于受控状态。
2、施工图的深化设计
(1)图纸目录:标明图纸内容、图号和图幅。图纸的图别图号要求编号连续,暂缺的图纸
在备注栏中应加以说明,新增图纸的图号也应该编号相连,保证图纸目录能够反映图纸的完
整性。
(2)设计说明及图例:设计说明按各子系统分别叙述。应说明设计的依据、遵循的标准、子系统功能及配置概况、子系统的施工要求、设备材料安装高度、与各专业的配合条件、
施工需注意的主要事项、接地保护内容,注明图纸中有关特殊图形、图例说明,对非标设备
的订货说明。
(3)设备材料表:分系统列出各系统的设备材料的选型规格、数量、品牌。
(4)系统图:表现系统原理图、系统主要设备配置和构成、系统设备的供电方式、系统设备分布楼层或区域、设备间管路和线缆的规格、系统逻辑及连动关系说明。对如BA这样
的系统,还需说明所监控的机电设备的工艺流程及监控点设置、监控点的类型及供电等级、控制器的划分、相关的机电设备和电气控制箱编号等。
(5)平面管线图:分层表现该层上弱电相关设备的位置、标高、安装方式、线槽和管路的规格、走向、标高和敷设方式、线缆的规格、走向,弱电井的位置及井内设备材料布置示意等。
(6)室外管线图:标明室外弱电管线的敷设方式、埋设深度、线路坐标、各种管线的规格型号,与其他管线平行和交叉的坐标、标高,与进线管道的衔接位置。
(7)弱电井、控制室布置图:表明弱电井内的设备、线槽、管路的布置,控制室内操作台、显示屏等的布置。明确弱电井内的电源要求,控制室内的装修要求和电源要求。
(8)安装大样图:如门禁系统门控制的安装方式等。
3、技术文件管理
弱电系统工程的技术文件是工程实施各阶段的依据,在弱电系统工程中,技术文件主要
包括各弱电子系统的施工图纸、设计说明、以及相关的技术标准和产品说明书、各子系统
的调试大纲、各子系统的验收规范和集成系统的功能要求、验收标准等,这些都要进行系统的科学管理。为了能够及时地向工程管理人员提供完整的、正确的技术文件,必须建立技术文件收发、复制、修改、审批归档、保管、借用和保密等一系列的规章制度,实施有效的科学管理。
4、安装工艺管理
弱电系统工程是一个技术性很强的工作,要做好整个弱电工程的技术管理,主要是抓各
个施工阶段安装设备的技术条件和安装工艺的技术要求。现场工程技术人员要严格把关,凡是遇到与规范和设计文件不相符的情况或施工过程中做了现场修改的内容,都要做好记录,
为最后的系统整体调试和开通,建立技术管理档案和数据。
（二）工程管理
工程施工是一种综合性很强的管理工作,关键在于它的协调和组织的作用,也包含其他
专业的管理内容。除了需满足常规的工程管理外，对弱电工程项目管理更应该重点抓好以
下工作：
1、加强专业与工种之间的协调配合——加强组织及进度管理
弱电工程涉及土建、装饰、空调、给排水、供电、照明、电梯等专业，在某种意义上
弱电工程是配合工种，因此在工程现场必须与上述专业密切配合与协调，尤其在阀门、水
管温度传感器、流量计和水流开关及其安装、开孔位置、凸台焊接、风门与执行器的配合等，均须与相应工种协调配合。
施工进度管理决定着整个施工期间施工人员的组织,设备的供应,以及弱电工程与土建
工程、装修工程的配合时机,通常必须通过建立工程进度表的方式来检查和管理。
2、加强工序之间的检查与验收——加强界面管理
由于弱电工程的配管、线、槽和线路敷设设备安装及调试，可能是不同的施工单位施工，因此当每个工序或工种施工结束后，必须填写相应的施工记录或安装表格，进行单体
设备安装和穿线、接线时，必须按照隐蔽工程和相应的工程验收规范和设计图纸要求并进
行交接验收，做好单体设备的测试记录，提交较完整的工程技术档案资料，以确保工程质
量和防止扯皮。
3、加强项目现场安全管理——加强施工现场安全管理
安全重于泰山,严格贯彻、落实和执行《中华人民共和国建筑法》、中华人民共和国环境保护法》、《建设工程安全生产管理条例》、《中华人民共和国劳动法》等法律、法规
和《建筑施工安全检查条例》的相关规定和各项措施。
（三）项目成本管理
弱电工程项目的预算和成本控制是承建商和客户共同的内容，也是项目管理的重点内
容之一。成本控制包含在项目进度计划控制之中。成本控制的主要方法常采用挣值分析法，具有步骤如下：
1、根据项目的进度计划安排人力资源和物力的投入，绘制资源负荷图；
2、编制预算，并绘制项目预算曲线；
3、定期对项目进行检查，记录实际发生费用及工程的实际进度百分比；
4、用挣值分析法检查项目进度、费用预算的差别。
挣值分析法可以比较直观地反映工程的进度和费用。项目经理根据分析得到的结果来
调整项目的人力和物力分配，以便于工程按计划进行。
（四）项目的风险控制
项目风险是造成项目达不到预期目标甚至失败的可能性，项目是风险和利益并存的。
建筑智能化项目同样存在来自多方面的风险，如合同不利带来的风险，技术设计和产品带
来的风险，沟通不利带来的风险，实施过程带来的风险等。利用科学的方法去识别风险、
评估风险并设计、实施有效的方法去控制风险是项目管理的重要工作。
产生风险的原因很多，项目的未来性，项目的复杂性，项目环境的变化，项目中人的
因素都会给项目带来风险。智能化项目产生风险的原因主要是合同、技术设计和系统产品
的复杂性造成的，因此，良好的系统策划可以避免或减少项目合同上的风险，良好的沟通、系统性的项目计划、良好的技术设计以及标准化的实施流程可以避免或减少项目复杂性上
的风险。
三、智能化建筑弱电工程的质量控制
弱电工程的质量控制应该是全方位的，这里着重根据弱电工程的特点强调在工程实施
的三个主要阶段设计、施工、调试各环节的质量控制。
（一）设计阶段质量控制
检查并确认各子系统的系统设计、技术设计、功能描述、设备选型必须达到合同、业
主及功能需求分析的要求；根据确定的工程界面要求，检查各专业、子系统之间技术交接
互提资料是否达到要求，包括功能、信号匹配、设备配置、逻辑等；检查受控对象的设计
管线到位，双方信号接口界面功能达到设计要求；对设计图纸进行全面审核，确保设备清单、监控点表与施工图三者完全一致。
（二）施工工程质量的控制
按施工工艺和相关的施工及验收规范分阶段进行质量控制；按图示的施工工艺框图的
质量保证体系进行施工和质量控制；做好电管、线槽、电缆敷设及隐蔽工程的施工记录和
验收；按施工工艺要点做好单体设备安装的质量检查表格；按设计和产品技术说明书的要
求做好单体设备的测试和调试记录。

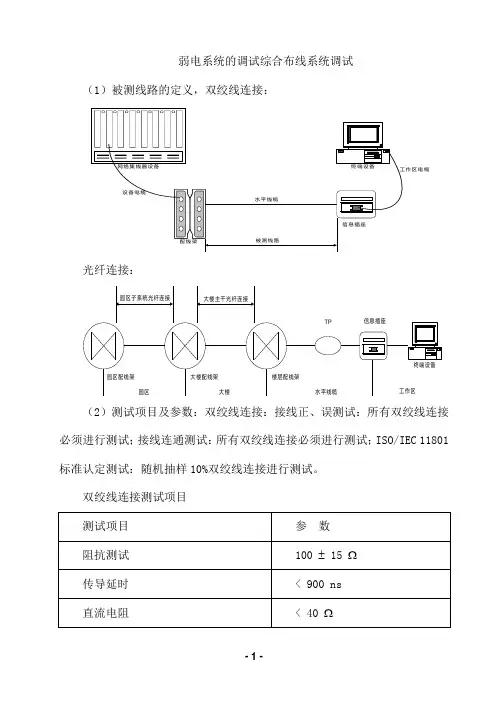

（三）系统调试
包括系统调试前文档检查；根据设计、规范、合同的要求编制调试大纲，经审查确认
后组织实施；记录、检查、确认按上述要求的各项测试数据，发现问题及时处理和提出措施，并经相关部分确认；严格按规范和调试大纲的要求进行检查。
在项目实施过程中,根据设计计划和项目策划,对子系统和系统进行阶段性的测试和验收,发现问题应及时召集有关方面分析解决,否则不得转入下一阶段。设备安装、系统或分
系统测试,均应按计划和规范进行,且应责成分承包方到现场配合。在项目实施过程中发现
的不合格品(项),现场人员应对其进行标识和隔离,填写不合格品记录单,并及时报告子系统负责人,由子系统负责人提出处理意见并及时解决,对重大不合格品(项),应由子系统负责人报该项目经理。
四、结论
智能化建筑工程，总体设计是龙头，是智能建筑功能与水平的体现；工程实施是智能
建筑成败的关键；系统集成商（主承包商）的选择，确保以确定的工程界面实施为中心的
工程项目管理以及严格按设计、产品技术标准、施工规范施工和质量控制是工程成败的三
要素；系统的维护和管理是智能建筑历史实绩或成果的基本保证。
智能建筑弱电系统工程的项目管理关键是:在整个项目管理的各个阶段始终环绕着质量、工期、成本、安全来开展工作,并在各个阶段实施动态的管理,对管理对象,生产要素进行有
效的管理,对各施工阶段的节点进行优化控制。
6.1一套完整的弱电工程综合布线系统设计方案 一、系统介绍 本项目办公楼综合楼内的综合布线系统担负着整个指挥大楼内的语音设备、数据设备、电子通讯设备和网络交换及其它弱电系统等设备的重任，为本项目办公楼综合楼的语音、数据的应用提供实用的、可靠的、灵活的、可扩展的介质通路，因此必需选择一套高性能、高质量、高可靠的综合布线系统。 结构化布线系统(SCS)是随着语音和数据通信的发展而逐步建立起来的一套布线系统，它采用了一系列高质量的标准材料以模块化的组合方式，把语音、数据、图像等用统一的传输媒介进行综合传输。结构化布线系统描述的是建筑物或建筑群内部之间的传输网络，其作用能使建筑物或建筑群内部的语音、数据通信设备，信息交换设备、建筑物物业管理及建筑物自动化管理设备等系统之间彼此相连，也能使建筑物内部信息通信设备与外部信息通信网络相连，它是无源系统。 二、系统设计
1、系统组成 根据EIA/TIA568A，ISO/IECIS 118O1及我国的标准。布线系统可划分为六个独立的子系统，每个子系统均可视为各自独立的单元组，一旦需要更改其中任一子系统时，不会影响其他子系统。 六大子系统分别为： 1)工作区子系统(Work AreaSubsystem) 2)水平布线子系统(HorizontalSubsystem) (配线子系统) 3)垂直主干子系统(RiserSubsystem) 4)设备间子系统 (Equipment Subsystem) 5)管理区子系统 (Administration Subsystem) (电信间子系统) 6)建筑群子系统 (campus Subsystem) (入口处子系统)
弱电施工方案 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
一、项目要求和分析 1.1 项目概况： 本次的设计范围是XXX有限公司办公楼的总体的结构化弱电布线，含有办公、会议室、报告厅等部分，要求采用先进、成熟、可靠实用的结构化布线系统，将建筑物内的程控交换机系统、计算机网络系统统一布线，统一管理，使本大楼成为能满足未来高速信息传输的，灵活的，易扩充的智能建筑。 根据本工程的具体情况，它满足系统纳入结构化布线系统的条件： (a)六类水平电缆在设备端口至终端端口的距离不超过60米； (b)采用高速率、大带宽的传输介质，数据传输的带宽在水平区内可达 250M； (c)具有一定的抗电磁干扰特性和防电磁辐射泄露性能； 通过信息端点规划定位，PDS布线支撑，使大楼获得相当健全的“信息公路”网络体系，借助计算机网络服务的强有力工具，提高调度、行政管理效率与水平。也为该建筑群提供了良好的内部环境和畅通的对外联络设施。 1.2 系统需求配置 本项目为XXX有限公司办公楼，考虑到以后的发展因此采用较高的配置标准。根据甲方要求并结合本公司多年来在该领域的设计、施工经验，工程所采用布线产品均为六类结构化布线产品，使整个系统完全满足超6类传输性能标准，以适应15—20年技术发展和使用的要求，且具有开放性、灵活性和可扩展性。 1.3楼层信息点分布： 根据甲方所提供的信息点位统计表，我们可以得到以下的信息：我们这次设计的范围是XXX有限公司办公楼的弱电布线，整个系统的点数分布如下表所示：信息点位统计表： 附表1：工作区子系统点位数量表 语音、数据点全部采用6类非屏蔽系统。 附表2：工作区子系统用料数量表
X X 商务宾馆弱电系统工程方案 X X公司 地址：路 电话： 传真：
目录 第一部分闭路电视监控系统 第二部分计算机网络与程控电话系统第三部分有线电视 第四部分现场施工及方案设计说明第五部分培训和售后
第一部分闭路电视监控系统 1、概述 闭路电视监控系统是楼宇智能化弱电系统中的子系统，是确保建筑物内人身和财产安全的重要手段。从公共保安监控体系的角度来说，技防、人防和物防是公共保安监控体系缺一不可的条件。 宾馆的人员流动比较频繁，这样会给犯罪分子提供了可成之机。因此，利用现代的高科技技术手段，组成全方位防范系统是十分必要的。 2、方案技术依据 《工业企业通讯设计规范》（42-81） 《工业电视系统工程设计规范》（115-87） 《工业企业通讯接地设计规范》（79-85） 《建筑电气设计技术规范》（16-83） 《民用闭路监视电视系统工程技术规范》（ 50198—94） 《防盗报警控制器通用技术条件》（ 1263-2001） 《安全防范系统验收规则》（ 3082001） 《入侵报警系统技术要求》（ 3682001） 《安全防范工程程序与要求》（ 75-94） 《安全防范系统通用图形符号》（74-94）
《视频安全防范系统技术要求》（367-2001） 宾馆业主使用要求 3、方案指导思想 采用现代化的综合技术，系统要具有先进性，有扩展能力，并与分 布式系统结构相适应，若干年以后整个系统仍具有动态的先进性。器材 优选组合，在现场条件下工作稳定可靠，操作方便。 根据该项工程技术规范的要求和现有监控设备的实际使用情况,选配品质优良的材料设备,合理的组成一个 技术性能先进,适用性强； 使用灵活方便,兼容性好； 易于扩展的开放式系统；; 4、方案系统构成 本方案的闭路监控系统选用最先进的4视频压缩方式的数字硬盘录象机、1/3彩色一体式摄像机、解码器、室内全球罩。

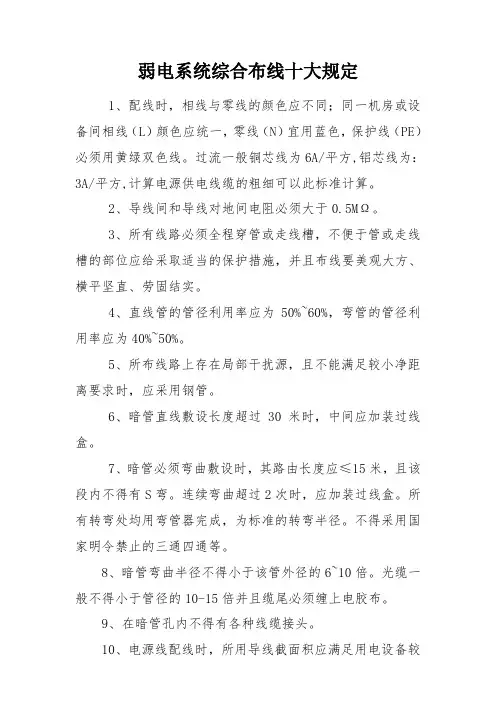

弱电系统综合布线 一、一般规定 1、配线时，相线与零线的颜色应不同；同一机房或设备间相线（ L ）颜色应统一，零线（ N ）宜用蓝色，保护线（ PE ）必须用黄绿双色线。过流一般铜芯线为6A/平方,铝芯线为：3A/平 方,计算电源供电线缆的粗细可以此标准计算。 2、导线间和导线对地间电阻必须大于0.5M Ω 。 3 、所有线路必须全程穿管或走线槽，不便于管或走线槽的部位应给采取适当的 保护措施，并且布线要美观大方、横平坚直、劳固结实。 4、直线管的管径利用率应为 50%~60% ，弯管的管径利用率应为 40%~50% 。 5、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。 6 、暗管直线敷设长度超过 30 米时，中间应加装过线盒。 7、暗管必须弯曲敷设时，其路由长度应≤ 15 米，且该段内不得有 S 弯。连 续弯曲超过 2 次时，应加装过线盒。所有转弯处均用弯管器完成，为标准 的转弯半径。不得采用国家明令禁止的三通四通等。 8、暗管弯曲半径不得小于该管外径的 6~10 倍。光缆一般不得小于管径的10-15 倍并且缆尾必须缠上电胶布。 9、在暗管孔内不得有各种线缆接头。 10、电源线配线时，所用导线截面积应满足用电设备最大输出功率。 11、电线与暖气、热水、煤气管之间的平行距离不应小于 300mm ，交*距离不 应小于 100mm 。 12、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包 缠应均匀紧密。 13、暗盒均应该加装螺接以保护线路。 14、光缆的机设备端预留长度一般小于5-10米，视频电缆到摄像机的预留长度不小于60CM-100CM 二、主要材料质量要求 1、分体设备、器材的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。 ① 电源线：根据国家标准，单个电器支线、开关线用标准 1.5 平方毫米线， 主线用标准 2.5 平方毫米线；空调插座用 4 毫米平方线； ② 背景音乐线：标准 2 × 0.3 平方毫米线 ③ 环绕音响线：标准 100-300 芯无氧铜 ④ 视频线：不低于75-4标准 ⑤ 网络线：超五类 UTP 双绞线 ⑥ 有线电视线： 75欧姆宽带同轴电缆 ⑦防盗及其它控制线：RVV 4×0.5 平方毫米线 2 、设备器材包装应完好，材料外观不应有破损，附件、备件应齐全。 3 、塑料电线保护管及接线盒、各类信息面板必须是阻燃型产品，外观不应有
施工组织设计（施工方案）报审表 工程名称：云南昭通市昭阳一中视频监控系统、入侵报警系统设备采购及安装服务项目 施工组织计划方案
一、项目实施范围 1、项目理解 本次项目内容为云南昭通市昭阳区第一中学视频监控系统、入侵报警系统设备采购及安装服务项目，本标段项目建设包含以下几个子系统。 视频监控系统 入侵报警系统 2、项目进度规划要点 编制总体工作进度计划，并用工作大纲明确下达各分项，应载明的重要控制内容包括： 1)根据建设项目业主要求的目标日期，合理划分工作阶段，测算各分项设 计工作周期。 2)根据各分项的设计条件与工作时间，拟定勘察工作布置，测算、协商勘 察资料提出的时间，用进度表示出控制性工作进度。 3)各分项工作接口与互提资料。 4)明确各分项设计配备的具体人员与主要资源。 5)勘察设计成果清单计划。 具体项目进度，见总计流程图及相关分项说明。 3、人员分配规划 3.1人员分配原则 根据本项目的特点——实施信息点数较多并且工期短的特点，我们制定相应的人员分配方案。其原则如下： （1）分级制 主要分五级进行垂直管理：项目经理，技术总负责人，各工程组组长，工程现场经理，现场工程师，如图所示：
现场工程技术人员现场工程技术人员现场工程技术人员 （2）分组制 按各单体建筑进行分组。 详细组织结构和分工见后章叙述。 3.2人力资源规划要点 （1）项目经理人选要求资历深、协调能力强、大局把握能力强的人员担任。
（2）选择技术好、实施经验丰富的相关人员作为实施人员。 （3）制定人员补充计划，保证工程不因主要参与人员中途推出而受到影响。 二、设备供货流程 1、制定原则和依据 ●业主提出的工期及供货要求 ●保障产品的质量 ●保障产品的售后服务 ●与业主协调沟通总体施工进度。 ●保护重要设备物资的安全 ●安装工序上原则及依据特拟定设备物资供货实施方案 2、供货流程 3、设备交货与签收 ●设备验收前，将依据合同清单，对设备、品种、数量进行核对后，送运到合同指定的地点。 ●对于出厂设备，供方销售人员将严格按合同检查买卖双方共同核准的设备数量，保证到达需方的设备符合合同约定。 ●需方可派指定人员参加出货检查，对检查的硬件设备，和需方一道完成设备清点。 ●出货检查后，供方将检查到的所有设备，列出详细的设备检测情况一览表，
1、施工方案与技术措施 本工程弱电系统工程对于不同时期在施工时又有不同的特点，所以我们总结系统 相应的施工特点，制定系统施工工艺。 1.1 施工总工序计划及措施 深化图纸设计会审、签证技术交底人员进场 核对预埋管线管槽核查线缆铺设校线编号 线路绝缘测试线路电阻测试设备采购设备组装 现场设备安装中控设备安装校线压线通电测试 软件编程分系统调试联合调试试运行 自检初验处理遗留问题初步验收竣工验收 开通运行人员培训系统保修质量回访 1.2 视频监控系统安装施工工艺与施工要点 1）工艺流程 分线箱安装线路敷设终端设备安装机房设备安装设备接线、调试2）施工要点 （1）分线箱安装 箱体板与框架应与建筑物表面配合严密。安装在地面预留洞内的箱体应能使地面盖板遮盖严密、开启方便。严禁采用电焊或气焊将箱体与预埋管口焊在一起。 明装分线箱安装高度为底边距地1.4 米。 明装壁挂式分线箱、端子箱时，先将引线与盒内导线用端子作过渡压接，然后将端子放回接线盒。找准标高进行钻孔，埋入胀管螺栓进行固定。要求箱底与墙面平齐。
解码器箱通常安装在现场摄像机附近，可安装在吊顶内，但要预留检修口，室外安装时要具有良好的防水性。 （2）线路敷设 布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下，细线在上，不同电压的线缆应分类绑扎。 管内穿入多根线缆时，线缆之间不得相互拧绞，管内不得有接头，接头必须在线盒（箱）处连接。 进入机柜后的线缆应分别进入机架内分线槽或分别绑扎固定。 引至摄像机终端的线缆应留有一米的余量，摄像机的同轴电缆和电源线及控制线均应固定，不应用与终端摄像机的插头承受电缆自重。 所敷设的线缆两端必须做标记。 （3）终端设备安装 摄像机护罩及支架的安装应符合设计要求，固定要安全可靠，水平和俯、仰角应能在设计要求的范围内灵活调整。 摄像机应安装在监视目标附近不宜受外界损伤的地方，安装位置不应影响现场设备运行和人员正常活动。安装高度，室内应距地面2.5~5 米或吊顶下0.2 米处，室外应距地面3.5~10米，不低于3.5 米。 电梯内摄像机应安装在电梯厢顶部、电梯操作处的对角处，并应能监视电梯内全景。 镜头与摄像机的选择应互对应。CS 型镜头应安装在CS 型摄像机上；C 型镜头应安装在C 型摄像机上。但当无法配套使用时，CS 型镜头可以安装在C 型接口的摄像机上，还要附加一个CS 改C 型镜座接圈，但C 型镜头不能安装在CS 型接口的摄像机上。 在搬运和安装摄像机过程中，严禁打开镜头盖。 （4）机房设备安装 电视墙的底座应与地面固定，电视墙安装应竖直平稳，垂直偏差不得超过1%o 多个电视墙并排在一起，面板应在同一平面上并与基准线平行，前后偏差不大于3mm，
第一章技术方案
一、项目建设背景 为加强资源整合和信息共享，建立高效可靠的办公管理平台。本技术方案对新办公楼进行整体的信息化和智能化设计，将其信息化结构、系统、服务、管理进行优化组合，获得高效率的现代化办公大楼，从而为工作人员提供一个实用、高效、安全且具有经济效益的工作环境。 二、项目建设目标 本技术方案息化系统建设的目标，就是应用信息化、网络化、数字化、自动化、智能化科技，通过信息化服务中心和智能化系统物联网，将业务应用系统与智能化系统进行一体化的系统集成，实现信息的互联互通和数据共享交换，提高业务应用的现代化和自动化，增强服务水平和管理效率。通过智能化信息系统为提供在安全、便捷，以及节能环保等方面可靠性运行的保障和技术支撑。全面实现建设的三大要素即：透彻的感知、广泛的互联互通、深入的智能化。 三、项目建设容 1.信息化系统组成 所建设的信息化系统主要由打印安全管理、视频会议、背景音乐、视频监控、信息发布、业务网络、多媒体会议室、中央控制等子系统组成，并相应配置系统运行所需的服务器、存储等设备。 所采用的诸多新技术应用的信息化设备系统，可实现业务应用与其接口的无缝衔接和信息集成。设计提供各相关通讯接口的技术方案，接口标准，以及被集成信息与数据的格式和容。 2.建筑智能化系统组成 智能化系统是以信息化基础设施建设为龙头，以信息资源建设为核心，以应用系统建设为重点，构建以应用需求为核心的信息平台。以集中管理为核心的信息服务平台，形成以办公、管理、服务为一体的信息系统。在此基础上以系统集成，功能集成，网络集成和软件应用集成等多种集成技术进而实现综合信息集成系统。 1.本次招标共涵盖以下主要子系统 ●打印安全管理子系统； ●视频会议子系统； ●背景音乐子系统；
智能楼宇之弱电系统综合布线 一、一般规定 1、配线时，相线与零线的颜色应不同；同一机房或设备间相线（ L ）颜色应统一，零线（ N ） 宜用蓝色，保护线（ PE ）必须用黄绿双色线。过流一般铜芯线为6A/平方,铝芯线为：3A/平 方,计算电源供电线缆的粗细可以此标准计算。 2、导线间和导线对地间电阻必须大于0.5M Ω 。 3 、所有线路必须全程穿管或走线槽，不便于管或走线槽的部位应给采取适当的保护措施，并且布线要美观大方、横平坚直、劳固结实。 4、直线管的管径利用率应为 50%~60% ，弯管的管径利用率应为 40%~50% 。 5、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。 6 、暗管直线敷设长度超过 30 米时，中间应加装过线盒。 7、暗管必须弯曲敷设时，其路由长度应≤ 15 米，且该段内不得有 S 弯。连续弯曲超过 2 次时，应加装过线盒。所有转弯处均用弯管器完成，为标准的转弯半径。不得采用国家明令禁止的三通四通等。 8、暗管弯曲半径不得小于该管外径的 6~10 倍。光缆一般不得小于管径的10-15且缆尾必须缠上电胶布。 9、在暗管孔内不得有各种线缆接头。 10、电源线配线时，所用导线截面积应满足用电设备最大输出功率。 11、电线与暖气、热水、煤气管之间的平行距离不应小于 300mm ，交*距离不应小于 100mm 。 12、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。 13、暗盒均应该加装螺接以保护线路。 14、光缆的机设备端预留长度一般小于5-10米，视频电缆到摄像机的预留长度不小于60CM-100CM 二、主要材料质量要求 1、分体设备、器材的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。 ① 电源线：根据国家标准，单个电器支线、开关线用标准 1.5 平方毫米线，主线用标准 2.5 平方毫米线；空调插座用 4 毫米平方线； ② 背景音乐线：标准 2 × 0.3 平方毫米线 ③ 环绕音响线：标准 100-300 芯无氧铜

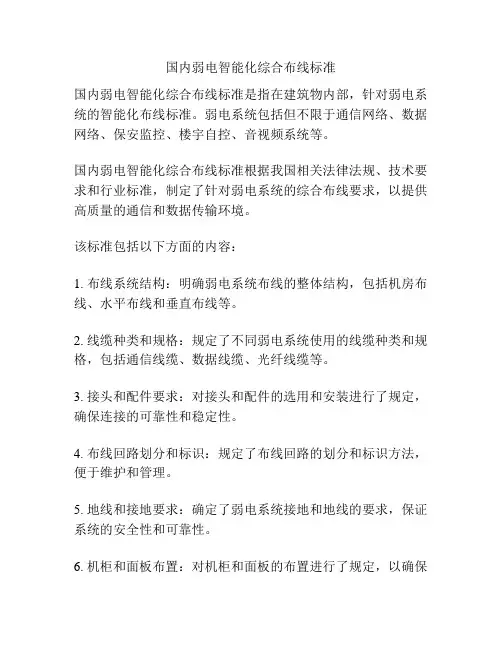

综合布线系统设计
目录 1、系统概述 (3) 2、设计目标 (3) 2.1、用户需求 (3) 2.2、建设目标 (4) 3、设计依据和设计原则 (4) 3.1、设计依据 (4) 3.2、设计原则 (5) 4、需求分析及解决 (5) 5、系统方案设计 (6) 5.1、系统组成 (6) 5.2、系统设计 (7) 1.设备间子系统 (7) 2.水平子系统 (8) 3.垂直干线子系统 (8) 4.建筑群子系统 (8) 5.工作区子系统 (9) 6.管理子系统 (9) 7.设备安装与线路铺设设计 (10) 5.3、系统的结构拓扑图 (11) 5.4、设备选型 (12) 1、设备清单 (12) 2、设备性能参数 (12)
1、系统概述 综合布线系统是为了顺应计算机及网络技术飞速发展需求而特别设计的一套布线系统。对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的。 计算机及通信网络均依赖布线系统作为网络连接的物理基础和信息传输的通道。传统的基于特定的单一应用的专用布线技术因缺乏灵活性和发展性，已不能适应现代企业网络应用飞速发展的需要。而新一代的结构化结构化布线系统能同时提供用户所需的数据、话音、传真、视像等各种信息服务的线路连接，它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连，也使这些设备与外部通信网络相连接。它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件。 2、设计目标 2.1、用户需求 系统需建设信息点位**个，其中网络数据点位**个（含内网**个，外网**个），语音点位**个（含传真点位**个）。 该综合布线系统采用星状放射型的全模块化结构，有极大的灵活性，可通过不同的跳线型式以完成不同形式网络的应用，并构成不同逻辑拓扑结构。 综合布线系统为开放式结构，能支持语音及多种计算机数据系统、多媒体等系统的需要，满足带宽综合业务数字网要求。归入该综合布线系统的话音通信系统、计算机网络系统，系统能兼容语音、数据、图像的传输，并可与外部网络
2.5.弱电工程 2.5.1火灾报警系统工程施工方案 2.5.1.1火灾报警系统工程施工程序 1. 施工准备阶段： 要熟悉图纸资料，领会设计意图，掌握火灾自动报警系统安装调试质量检测规范，合理配备劳动力设备材料等。 2. 施工阶段： （1）前期管线安装工作，应于隐蔽工程同步进行安装。 A．不同系统，不同电压，不同电流类别的线路应穿于不同的管内或线槽孔内。 B．同一工程中相同线别的绝缘导线颜色应一致，导线的接头应在接线盒内焊接或用端于连接，应有标号。 C．敷设在高温潮湿场所管路的管道均应做密封处理。 D．应对每回路导线用500V兆欧表，检测导线的绝缘。 E．做好报警设备安装基础，查验设备规格、型号、数量、备品等。 f．按照《规范》做好系统接地。 G．火灾自动报警系统采用独立的消防电源。 （2）中期应在室内装演，联动设备安装结束后开展，应于装演设备安装协调。 A．安装各种探测器，联动模块，手动报警按钮，声光报警器，消防电话，楼层显示器。 B．安装火灾报警控制器，检查各功能，安装联动控制柜。做相关联动检测。 （3）收尾： A．应按要求检查系统的施工质量，对属于施工中出现的问题，应会同有关单位协调解决，并有文字记录。 B．检察系统线路，对于错线、开路、虚焊和短路等进行处理。 （4）调试：应在建筑内部装修和系统施工结束后进行。
A．火灾自动报警系统装置。 B．防烟，排烟，放火阀，卷帘门等装置。 C．火灾应急广播，消防通信，消防电源，消防电梯和消防控制室的控制装置。 D．施工程序图： 1. 缘电阻值不应小于20M并做好记录。 D．消防控制室按常规工作接地电阻值应小于4欧，采用联合接地时，电阻值应小于1欧，专用接地导线用铜芯线大于25mm平方，在通过墙壁时，应穿入铜管或其他坚固的保护管。 （1）点型火灾探测器 A．探测器的底座应固定在牢靠基础上，不得划伤探测器的表面，焊按时不得使用带腐蚀性的助焊剂。 B．探测器的确认灯，应朝便于观察的位置。
综合布线系统 1．环境要求 温度: －５摄氏度—４５摄氏度, 相对湿度: ５—８５％ＰＨ。 2．跳线选择: 使用普天原厂超5类跳线。超5类标准不支持工程现场制作跳线。 3．电缆捆扎操作: 电缆捆扎不宜过紧, 一般使用尼龙扎带轻轻捆扎, 有条件可使用挂钩和环形电缆扎线带。应选择负重合适的电缆悬挂支点, 扎线带使用时压力不宜太大, 其强度只要能够支撑成捆电缆即可, 注意避免电缆护套变形。导致线缆结构变化, 影响网络性能。 4．电缆布放操作: 电缆拉伸张力不宜过大, 会使电缆中的线对散开破坏导线、线对绞距变形; 避免电缆过度弯曲或打结, 使器件内部的电缆弯曲半径超过所严格规定的限制, 一般安装后的电缆弯曲半径不得低于电缆直径的8倍, 超5类电缆的弯曲半径应大于50mm, 进线的电缆管道的最小弯曲半径是100mm。 5．电缆端接操作: 超5类线缆护套处到端接点( 超5类RJ45插座模块或FT2-55卡接模块操作时的端接点) 之间露出的线对v b长度尽可能小; 电缆剥开的护套长度也要小; 电缆内部线正确绞距尽量靠近端接点并保持不变, 实现尽可能好的传输通路。 产品名称: 超5类4对FTP系列电缆 备注:
超5类4对FTP系列电缆 1.简要说明: 普天超5类FTP电缆是超5类综合布线系统用高性能8芯四对传输电缆, 该电缆满足国际标准TIA/EIA/568-B.2-1及相关屏蔽要求, 电缆的串扰, 回损, 阻抗和衰减性能优异, 充分满足1G以上以太网等高带宽应用。提供全面支持宽带接入: ADSL、 ISDN、 ATM155/622M、 Ethernet、 Fast Erhernet、 Giga Ethernet 等。电缆绝缘护套采用高密度聚乙烯, 为提高线缆性能, 四对导线采用低密度聚乙烯十字芯架隔记。 导体: FTP: 0.57mm(23AWG)实心裸铜 线缆外径: FTP: 7.5mm 2．屏蔽电缆操作事项: 超5类屏蔽综合布线系统对施工的质量、工期和投资来看较非屏蔽高很多, 屏蔽FTP电缆对屏蔽层的处理要求很高, 除了要求链路的屏蔽层不能有断点外, 还要求屏蔽通路必须是完整的全过程屏蔽。一般要达到最佳的屏蔽性能, 应采用单端接地的方式。 除前述5项注意点外, 超5类屏蔽系列线缆需要和超5类屏蔽RJ45插座模块配合使用。在剥线时还应注意不要破坏屏蔽层, 端接时应尽量减少屏蔽层中接地线的剥开长度, 因为剥开长度越短, 则引起的电感越少, 接地效果越好。现场接地时, 采用单点接地的方法较好, 避免多点接地引起的电压回路。
弱电系统综合布线系统施工方法
1.1.1综合布线系统 施工要求 布线系统的施工要求应符合《建筑及建筑群综合布线系统工程施工及验收规范》（GB/T 50312-2007）中的相关要求。 ?工作区（信息插座）施工要求 所有信息插座安装在墙壁或柱子上，底边距地板标高300mm，并采用暗埋式；信息插座安装在86型的金属暗盒内，此暗盒与墙壁的外表面成水平（或者略低于此表面）。 ?水平子系统（水平线）施工要求 各层的水平线分别自其各层的弱电间出发，沿本层吊顶上的桥架，后通过吊顶的金属管和埋于墙内的金属管，到达信息插座暗盒内，连接信息插座或者沿本层吊顶上的桥架，到各个办公室门上吊顶内的分配线盒。桥架沿每层的走廊行走。水平线的安装在吊顶安装之前完成。 ?管理子系统施工要求 配线架要安装在标准机柜内，机柜放置在相应控制室内。 施工内容 1）、线缆敷设施工工艺要求 ?线缆的布放应平直，不得产生扭绞、打圈等现象，不应受到外力的压挤和损伤， 特别是光缆；转弯处的半径一定要大于线缆的十倍半径（4对双绞线要大于30mm）； 如果光缆和双绞线在同一线槽内，光缆不要放在线槽的最下面，避免挤压光缆。 垂直线槽中，要求每给1m-2m在线槽上扎一下。 ?每一根线缆两端（配线柜端和终端出口端）都要有相同的、牢固的、字迹清楚的、 统一的编号（编号标签统一打印，避免字迹不清楚和手写难以辨认的问题）。 ?线缆在终端出口处要拉出不小于50cm的接线余量，盘好放在预埋盒内。防止其 它工序施工时损坏线缆。 ?配线柜处，线缆接线余量将根据每层楼面情况留足。（一般情况，线缆进配线柜 后留5米）。 ?布线时遇到阻力较大时拉不动，注意不要用力过猛，防止线缆芯线拉断。应先找 出故障原因，并予以排除。 ?布线缆时从配线柜至终端出口，线缆中间任何地方均不得剪断和接续。 ?线缆敷线的施工条件： ?施工楼层内所有线槽、管线、预埋盒、过渡盒等均安装到位，经验收符合要求。 水平布线缆后，决不允许再有管线变更和电焊等施工，以防损坏线缆。 ?配线间的内墙、地坪等装修完毕，走线槽（管）竖井已经安装到位。机柜（架） 安装位置已经确定。线缆布线后，决不允许再有墙面抹灰，地坪浇灌等土建施工， 以防损坏线缆。 ?施工图纸已经全套完整，所有终端出口都已在图纸上统一编号完毕。以上条件皆 具备后，可以布线施工。 ?为了使线缆更便于检查，在穿线时不仅要做好标签，而且要记下线缆两端的长度 记录。
****综合布线系统 设计方案 **************有限公司二00三年三月
1、概述 (4) 2、结构化综合布线系统与智能大厦 (4) 2.1 智能大厦的定义 (4) 2.2 综合布线系统是智能大厦的基石 (5) 2.3 结构化布线系统与应用的独立性 (5) ３. AVAYA综合布线系统综述 (6) 3.1 AVAYA介绍 (6) 3.2 AVAYA概述 (7) 3.3 AVAYA的组成 (8) 3.3.1 工作区子系统 (8) 3.3.2 水平子系统 (9) 3.3.3 管理子系统 (9) 3.3.4 干线子系统 (9) 3.3.5 设备区子系统 (9) 3.3.6 建筑群子系统 (9) 3、4、AVAYA的特点 (10) 3.4.1 AVAYA是一套综合布线系统 (10) 3.4.2 AVAYA采用模块化设计 (10) 3.4.3 AVAYA是极富弹性的布线系统 (11) 3.4.4 AVAYA是基于ISO的开放式布线系统 (12) 3、５、AVAYA的应用 (12)
3.5.1 话音及图像的传输应用 (12) 3.5.2 计算机网络系统中的应用 (12) 3.5.3 视频图像 (13) 4、综合布线方案设计 (13) 4.1 设计依据 (13) 4.1.1 标准 (13) 4.1.2 安装与设计规范 (14) 4.2 总体设计 (14) 4.3 布线网络拓扑结构图 (15) 4.4 各子系统设计及材料选型 (15) 4.4.1 工作区子系统设计说明 (15) 4.4.2 水平子系统设计说明 (16) 4.4.3 设备间子系统设计说明 (16) 5、售后服务及培训 (17) 5.1 售后服务 (17) 5.2 培训 (17)
6.3 弱电工程 6.3.1 广播系统 1、电气配线及配管施工方法同强电工程电气配线配管施工。 2、广播系统设备安装 （1）广播系统配管、配线注意屏蔽，使用屏蔽电缆中间严禁接头。 （2）使用屏蔽电缆与设备、接头连接时注意屏蔽层的连接，连接时采用焊接，严禁采用扭接和绕接。焊接就牢固、美观、可靠。 （3）系统接线时，应对每个端子进行编号，编号可用编号笔写在塑料导管上。每一输出线末端应挂上标志牌，说明导线去向、线路编号。 （4）明装壁挂式音箱，根据设计要求的高度和角度位置预先设置胀管螺栓或埋吊挂件。 （5）设置在吊顶内嵌入式喇叭，将引线用端子与盒内导线连接好，用手托着喇叭使其与顶棚贴紧，用螺丝将喇叭固定在吊顶支架上。当采用弹簧固定喇叭时，将喇叭托入吊顶内再连接弹簧，将喇叭罩勾住并使用其紧贴在顶棚上，并找正位置。 （6）当大型机柜采用槽钢基础时，应先检查槽钢基础是否平直，其尺寸是否满足机柜尺寸。 （7）设有收扩音、录音机、激光唱片等组合音响设备系统时，应根据提供设备的厂方技术要求，逐台将各设备装入机柜，上好螺栓，固定平整。 （8）采用专用导线将各设备进行连接好，各支路导线线头压接好，设备及屏蔽线应压接好保护地线。 （9）设备安装完后，调试前应将电源开头置于断开益位置，各设备采取单独试运转后，然后整个系统进行统调，调试完毕后经过有关人员进行验收后交付使用。 3、火灾事故广播、消防电梯、防火控制系统装置调试 （1）系统调试应在系统设备安装完毕、通电正常之后进行。 （2）应对各个广播喇叭进行音质试听，并根据试听的结果进行调试。
6.3.2 计算机系统 本项目包括军网计算机系统。 1、线缆、线架施工 （1）桥架间连接板两端要有铜芯接地线，并与接地端的镀锌扁钢相连，最小截面不小于4平方毫米，或全长安装大于4*25镀锌接地扁铁。 （2）桥架安装时应做到安装牢固，横平竖直，沿桥架水平走向的支架间距1.5至3米，垂直安装支架间距不大于2米，吊支架左右偏差应不大于10毫米，高低偏差不大于5毫米。 （3）桥架与支架间螺栓、桥架连接板螺栓固定无遗漏，螺母位于桥架外侧，铝合金桥架与钢支架固定时，要有互相间绝缘的防电化腐蚀措施。 （4）支架用膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。 （5）桥架转弯处的弯曲半径不小于桥架内电缆最小弯曲半径（R=100） （6）水平敷设的电缆，首尾、转弯及5-10米处桥架内设电缆卡子固定，敷设于垂直桥架内的电缆卡子固定点间距应为1米。应详细填写隐蔽工程记录并归档。 2、管道施工 （1）检查进场的金属管道，金属管应符合设计文件的规定，表面不应有穿孔、裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀。在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。 （2）管煨弯可采用冷煨和热煨法，管径20mm及其以下可采用手扳煨管器，管径25mm 及其以上使用液压煨管器； （3）箱体装应牢固平整，开孔整齐并与管径项吻合，要求一管一孔不得开长孔，铁制盒、箱严禁用电气焊开孔； （4）在配管时，根据实际需要长度，对管子进行切割。管子的切割可使用钢锯、管子切割刀或电动切管机，严禁用气割。管子和管子连接，管子和接线盒、配线箱的连接，都需要在管子端部
弱电系统技术方案 论道·峨眉山月弱电系统 技术方案 编制单位： 编制日期：
目录序： (6) 一、安全防范系统 (7) 1、概述 (7) 2、前言 (8) 3、项目概述 (8) 4、设计原则和依据 (8) 5、论道.峨眉山月专项技术方案 (10) 6、小区周界报警系统 (13) 7、安防系统设备参数 (18) 8、周界系统设备参数 (26) 二、Honeywell数字可视对讲 (29) 1、前言 (29) 2、数字对讲系统需求及方案 (30) 3、Honeywell数字对讲系统的优势 (31) 4、Honeywell智能家居系统与传统智能小区系统的对比 (31) 5、系统设计要求 (33) 6、论道.峨眉山月数字可视对讲专项设计 (34) 7、Honeywell可视对讲产品介绍 (34) 8、室内主机接线图 (39) 三、远程停车场管理系统 (41) 1、需求分析 (41) 2、设计标准、依据和原则及目标 (41) 3、一进一出停车场设备分布示意图 (42) 4、入口主要设备 (42) 5、出口主要设备 (43) 6、卡片发行形式 (43)
7、车辆进、出停车场流程图 (43) 8、持固定卡出场 (44) 9、系统技术参数和主要设备特点 (45) 10、远距离蓝牙卡片 (49) 11、近距离读卡器 (49) 12、车辆感应器 (50) 13、软件系统的主要功能和管理 (54) 14、系统流程 (62) 15、系统特点 (64) 四、智能巡更系统 (66) 4.1、系统简介 (66) 4.2、系统实现模型 (67) 4.3、系统模型示意图： (67) 4.4、硬件产品性能介绍 (68) 4.5、功能特性： (69) 五、背景音乐系统 (70) 5.1、公共广播概述 (70) 5.2、广播系统的特点 (71) 5.3、广播音响系统的组成 (71) 5.4、公共广播工程系统设计流程 (72) 5.5、用户对公共广播的需求： (72) 5.6、公共广播设备选型 (72) 5.7、公共广播产品生产厂家简介： (73) 5.8、系统设计思想： (73) 5.9、公共广播系统设计要求 (74) 5.10、小区公共广播系统设计综合说明 (76) 5.11、背景音乐设备介绍 (77) 六、施工组织设计 (80) 1、概述 (80)
弱电系统综合布线施工规范 中国农业银VMN卿心监控机房自身安防系统的布线说明： 1、VMNS中心监控机房内所有自身安防系统布线的管路全部采用金属 管材和金属线槽。 A、机房内金属线槽敷设要求：要在机房机柜所在位置的静电地板下 敷设 2 条标准长度的金属线槽，同时要从机柜位置敷设金属线槽到操作台下的静电地板下。 B、机房内金属管材敷设的要求：金属管材在墙面上敷设时全部预埋 暗管。管与管之间要用直通连接好，不得露线。 管的尽头露出的信号线要套上金属软管加以保护。 C、机房自身安防系统点位及路由己在图纸上标注清楚，具体要求 按图施工。 D、所有线路敷设至机柜静电地板下时，再预留 2 米的线长。 2、预留孔洞和预埋管线与土建工程的配合在土建基础施工中，应 做好接地工程引线孔、地坪中配管的过墙孔、电缆过墙保护管和进线管的预埋工作。预埋金属线槽、过线盒子、接线盒等表面应均匀、完整，不得变形、损坏。 3、线槽架的安装施工，在土建工程基本结束以后，与其他管道的 安装同步进行，也可稍迟于管道安装一段时间，但必须解决好弱电线槽架与管道在空间位置上的合理安置和配合。 4、管线施工与装饰工程的配合配线和穿线工作，在土建工程完全结束
以后，与装饰工程同步进行，进度安排应避免装饰工程结束以后，造成穿线敷设的困难。 5、各控制室布置与装饰工程的配合各控制室的装饰应与整体的装饰工 程同步，弱电系统设备的定位、安装、接线端连接，应在装饰工程基本结束时开始。 中国农业银VMNSb心监控机房电气线路敷设 1、一般规定 A、线路按最短途径集中敷设，横平竖直、整齐美观、不宜交叉。 B、线路不应敷设在易受机械损伤、有腐蚀性介质排放、潮湿以及有 强磁场和强静电场干扰的区域；必要时采取相应保护或屏蔽措 施。 C当线路周围温度超过65C时，采取隔热措施；位处有可能引起火灾的火源场所时，加防火措施。 D线路不宜平行敷设在高温工艺设备、管道的上方和具有腐蚀性液体介质的工艺设备、管道的下方。 E、线路的终端接线处以及经过建筑物的伸缩缝和沉降逢处，应留 有适当的余度。 F、线路不应有中间接头。 G 敷设路时，不宜在混凝土土梁、柱上凿安装孔。 H线路敷设完毕，应进行校线及编号（按照综合布线标准）
弱电综合布线系统解决方案 一. 综合布线系统概述 结构化综合布线系统(Premises Distribution System--PDS)是1985年内美国电报电话公司公司贝尔实验室首先推出，并于1986年通过美国电子工业协会(EIA)和通信工业协会(TIA)的认证。于是很快得到世界广泛认同，并在全球范围内推广。PDS出现的意义，在于它彻底打破了数据传输和语音传输的界限，并使这两种不同的信号在一条线路中传输，从而为综合业务数据网络(ISDN)的实施提供了传输保证。 PDS是一套综合的布线系统。PDS是针对计算机与通信的配线系统而设计的，这也就表明它可以满足各种不同的计算机与通信的要求。包括： 1) 模拟与数字的语音系统 2) 高速与低速的数据系统 3) 传真机、图形终端、绘图仪等需要传输的图像资料 4) 电话会议与安全监控系统的视频信号 5) 传输VHF宽带视频信号 6) 建筑物的安全报警和空调控制系统的传感器信号 PDS可满足建筑物内部及建筑物之间的所有计算机、通信以及建筑物自动化系统设备的配线要求。由于PDS是一套综合式的系统，因此它可以使用相同的电缆与配线端子板，以及相同的插头与模块化插孔以供语音与数据的传递，可不考虑各种设备的兼容性问题。 二．PDS结构化综合布线系统的组成 PDS采用模块化设计，因而最易于配线上扩充和重新组合，此系统采用星形拓扑结构，并同电信方面以及EIA/TIA568所遵循的建筑物配线方式相同。 PDS布线系统包括布置在楼群中的所有线缆以及各种配件，如转接设备、各类用户端口以及与外界网络的接口(如电话局)等(但不包括各种交换设备)。PDS 布线系统的地位如下图所示: 综合结构化布线系统是智能大厦必不可少的部分，它由六个子系统组成，采用星形结构，并使任何一个子系统独立地进入PDS系统中。它们是（见下页）： 2.1工作区子系统(WORK AREA)： 工作区子系统由终端设备连接到信息插座的连线组成，它包括连接器和适配器。由终端设备和连接到信息插座的连线组成，包括信息插座、插座盒(或面板)、装配软线，适配器和连接所需的扩展软线，并在终端设备和I/O之间搭桥。 2.2水平布线子系统(HORIZONTAL CABLING)： 实现信息插座和管理子系统(跳线架)间的连接，常用PC101004或PC101004连接。从用户工作区连接至垂直主干线子系统的线路便是水平布线子系统。水平布线子系统总是在一个楼层上，并与信息插座连接。在综合布线系统中，水平子系统由4对UTP组成，能支持大多数现代通信设备。如果需要某些宽带应用时，可以采用光缆。
弱电工程施工组织方案设计、弱电总包工程管理概述 1.1 弱电总包工程内容设计、供货、工程安装、调试与检测和维护以下弱电系统：. 电话系统 . 电视系统 . 电子周界防越报警子系统 . CCTV 闭路电视监控子系统 . 楼宇可视对讲子系统 . 背景音乐系统 . 三表远传系统 . 综合布线子系统 . 计算机网络子系统 . 停车场管理子系统 . 门禁一卡通系统 1.2 弱电总包工程管理目标 1) 本工程为本公司全国重点工程项目，要确保优质工程，以作为全国样板工程。 2) 实行以合同期为目标的项目法施工，全面履行工程合同，保工期、保质量、保交工。 3) 采取有效可靠的质量保证措施，创工程优良，并达到优质工程评定条件。 4) 建立强有力的项目领导班子，组织一流素质的施工队伍，采取先进的施工管理方法和施工技术。 5) 实现安全生产和文明施工。 1.3弱电总包工程管理办法 1) 项目分类计划和进度控制为了实现总包管理目标，本项目将总包工作分类，分析了项目的工作范围，分类归入所需管理的任务中，每个任务设置专门的工程人员。同时对各任务进度情况进行控制，从而可以保证弱电系统的工程进度。 2) 设计控制为满足智能化小区弱电智能系统的要求，系统设计工程师将根据现有系统的开发经验进行设计。在项目不同开发时间内提交文件档案，设计审查将与动态测试、系统设计同时进行，以确保系统性能、接口要求适合合同的要求，以保证如期完成整个系统工程。 3) 工程修改控制项目中的工程修改控制由项目经理提出，工程修改控制将包括工程修改确认、文件档案、审查、复核等。 4) 质量监督管理控制 为了保证工程质量，项目组配备质量监督工程师，按照 ISO 9000 质量管理的目标、步骤、办法完成质量监督管理。二、弱电总分包项目组织及人员介绍 2.1 施工组织总体部署 1) 施工组织总体部署以系统工程理论为指导，辅以流水法,网络法施工计划管理，确保 合同的履行。在规定的工期内完成合同，并且争创工程质量全优，是我司施工组织总体部署优先考虑的目标。 为了实现上述目标，我司将充分发挥弱电系统各专业设备分包公司的技术特长，并将各
.. . 第一章技术方案
.. . 一、项目建设背景 为加强资源整合和信息共享，建立高效可靠的办公管理平台。本技术方案对新办公楼进行整体的信息化和智能化设计，将其信息化结构、系统、服务、管理进行优化组合，获得高效率的现代化办公大楼，从而为工作人员提供一个实用、高效、安全且具有经济效益的工作环境。 二、项目建设目标 本技术方案息化系统建设的目标，就是应用信息化、网络化、数字化、自动化、智能化科技，通过信息化服务中心和智能化系统物联网，将业务应用系统与智能化系统进行一体化的系统集成，实现信息的互联互通和数据共享交换，提高业务应用的现代化和自动化，增强服务水平和管理效率。通过智能化信息系统为提供在安全、便捷，以及节能环保等方面可靠性运行的保障和技术支撑。全面实现建设的三大要素即：透彻的感知、广泛的互联互通、深入的智能化。 三、项目建设容 1.信息化系统组成 所建设的信息化系统主要由打印安全管理、视频会议、背景音乐、视频监控、信息发布、业务网络、多媒体会议室、中央控制等子系统组成，并相应配置系统运行所需的服务器、存储等设备。 所采用的诸多新技术应用的信息化设备系统，可实现业务应用与其接口的无缝衔接和信息集成。设计提供各相关通讯接口的技术方案，接口标准，以及被集成信息与数据的格式和容。 2.建筑智能化系统组成 智能化系统是以信息化基础设施建设为龙头，以信息资源建设为核心，以应用系统建设为重点，构建以应用需求为核心的信息平台。以集中管理为核心的信息服务平台，形成以办公、管理、服务为一体的信息系统。在此基础上以系统集成，功能集成，网络集成和软件应用集成等多种集成技术进而实现综合信息集成系统。
目录 1. 前言 (3) 1.1. 康普公司简介 (3) 1.2 ?智能建筑综合布线系统的必要性 (6) 1.2.1. 现代化通讯发展的需要 (6) 1.2.2. 建筑物运作费用及经济效益的需要 (6) 1.3.SYSTIMAX TM结构化网联解决方案介绍 (8) 1.3.1.SYSTIMAX TM结构化网联在中国的地位 (8) 1.3.2.SYSTIMAX TM结构化网联遵循的标准 (9) 1.4.SYSTIMAX TM综合布线系统主要优点： (9) 1.4.1. 可靠性 (9) 1.4.2. 实用性 (10) 1.4.3. 开放性 (10) 1.4.4. 灵活性 (10) 1.4.5. 先进性 (10) 1.4.6.SYSTIMAX TM支持的系统应用 (11) 2. 客户需求分析 (12) 2.1. 综合布线系统技术要求 (12) 2.2 .用户网络应用分析 (13) 2.3. ................................................................................................................................................. 综 合布线产品选型分析 (13) 3. SYSTIMAX TM开放式布线系统设计 (17) 3.1. C0MMSC0PE千兆网络布线解决方案 (17) 3.1.1. 六类系统的特点 (17) 3.1.2. Commscope 6类系统端到端信道组成产品介绍 (19) 3.2. T ERA SPEED万兆光纤产品的特点与性能 (23) 3.2.1.SC型光纤接插件 (25) 3.2.2.24 口光纤配线架：600G2 (25) 3.3. 三类110产品 (26) 3.3.1.1010型语音大对数 (26) 3.3.2.SYSTIMAX 110AB2-100 (27) 3.4. 综合布线系统设计综述 (28) 3.5. 工作区布线 (28) 3.6. 水平布线 (29) 3.6.1. 水平布线路由 (29) 3.6.2. 水平布线设计 (29) 3.7 .垂直主干布线 (30) 3.7.1. 主干容量设计 (30) 3.7.2. 主干路由设计 (31) 3.7.3. 主干布线器件 (32) 3.8.管理子系统 (32) 3.8.1. 线缆路由 (32) 3.8.2. FD构成及器件清单 (32) 3.8.3. 配线架打接表格 (33) 3.8.4. 照明 (33) 3.8.5. 接地 (33)
