当前位置:文档之家› 特征孔结构金属多孔材料的制备方法及其应用

特征孔结构金属多孔材料的制备方法及其应用

特征孔结构金属多孔材料的制备方法及其应用
特征孔结构金属多孔材料的制备方法及其应用

Metallurgical Engineering 冶金工程, 2016, 3(4), 165-172 Published Online December 2016 in Hans. https://www.doczj.com/doc/0814669382.html,/journal/meng https://www.doczj.com/doc/0814669382.html,/10.12677/meng.2016.34022

文章引用: 何达, 刘如铁, 陈洁, 邹俭鹏. 特征孔结构金属多孔材料的制备方法及其应用[J]. 冶金工程, 2016, 3(4):

Preparation and Application of Metallic Porous Materials with Characteristic Pore Structures

Da He *, Rutie Liu #, Jie Chen, Jianpeng Zou

State Key Laboratory for Powder Metallurgy, Changsha Hunan

Received: Dec. 2nd , 2016; accepted: Dec. 27th , 2016; published: Dec. 30th , 2016

Copyright ? 2016 by authors and Hans Publishers Inc. This work is licensed under the Creative Commons Attribution International License (CC BY).

https://www.doczj.com/doc/0814669382.html,/licenses/by/4.0/

Abstract

Gradient metallic porous materials, ordered metallic porous materials and nanoporous metals possess not only the excellent properties of metallic materials, but also different functional prop-erties due to the presence of interior characteristic pore structures, and are widely used in engi-neering. In this paper, the preparation methods and applications of metallic porous materials with characteristic pore structures are introduced. Keywords

Metallic Porous Materials, Characteristic Pore Structures, Preparation, Applications

特征孔结构金属多孔材料的制备方法及其应用 何 达*,刘如铁#,陈 洁,邹俭鹏

粉末冶金国家重点实验室,湖南 长沙

收稿日期:2016年12月2日;录用日期:2016年12月27日;发布日期:2016年12月30日

Open Access *

第一作者。 #通讯作者。

何达等

摘要

梯度金属多孔材料、有序金属多孔材料及纳米金属多孔材料既具备金属材料的优良特性,又因内部大量特征孔隙结构的存在而拥有不同的功能特性,在工程中得到广泛的应用。本文主要介绍了上述几种具有特征孔隙结构金属多孔材料的制备方法及其相关应用情况。

关键词

金属多孔材料,特征孔结构,制备方法,应用

1. 引言

金属多孔材料由金属骨架和内部孔隙共同组成,这使得金属多孔材料既承接了金属导电导热性好、抗热震、可焊接以及易加工成型等特性;又由于大量内部孔隙结构的存在,而具备一系列的功能特性,如优良的透过性、大的比表面积、高比强度及高阻尼等。近年来,金属多孔材料作为一种结构与功能复合材料,解决了多孔陶瓷材料固有脆性和加工困难的问题,因此在环保、生物医学、航空航天等领域内得到广泛的应用[1] [2]。

根据不同的制备方法所制成的金属多孔材料具有不同的孔隙结构、孔隙形貌、孔径与孔径分布,这使得各类金属多孔材料在性能上表现出巨大的差异。因此研究具备不同孔隙特征金属多孔材料的结构和性能特点,并依据各自特点将其应用于各个领域,是金属多孔材料走向成熟与普及的关键性问题。目前,具备特征孔结构的金属多孔材料正在成为研究热点,主要包括梯度金属多孔材料、有序金属多孔材料和纳米金属多孔材料。

2. 梯度金属多孔材料

梯度金属多孔材料是指沿某个方向上,孔隙或孔径呈现梯度变化的一类金属多孔材料,也被称作非对称金属多孔材料。梯度的存在是对金属多孔材料组成、组织以及结构进行优化后的结果,以满足实际使用需要。

2.1. 梯度金属多孔材料的制备方法

2.1.1. 沉积法

沉积法的主要原理是利用粉末粒度大小不同导致其在液体中的迁移速度产生差异,从而使粉末颗粒分离形成梯度。依据设备和工艺的差别可以将沉积法分为两种:离心沉积和重力沉积。通过上述两种方法使金属粉末浆料在模具内成形,脱模之后进行烧结便可以形成具有梯度孔隙结构的金属多孔材料。图1所示为采用离心沉积法,在模具腔内壁形成梯度粉末层坯料,烧结后获得的连续梯度金属多孔材料[3]。

2.1.2. 湿法喷涂和刷涂

通过湿法喷涂与刷涂制备梯度金属多孔材料,是指将含有不同粒度分布或者含有不同造孔剂含量的粉末浆料依次涂敷在已有的支撑体上,在不同压力下进行压制,最终通过烧结后制得具有梯度孔径的金属多孔材料。湿法喷涂可由计算机辅助控制,以保证涂层的厚度以及均匀性。陈刚[4]等用粉末湿法喷涂技术将羰基Fe、Al混合粉喷涂于支撑体表面,经过压制和真空烧结,获得具有梯度孔径的FeAl多孔

何达等

(a) (b)

Figure 1. Photos of continuously graded porous metal materials (a) and SEM image (b)

图1.连续梯度金属多孔材料样品(a)及材料微观组织SEM照片(b) [3]

材料。何薇[5]等以超细Ti、Al混合粉为原料,用喷涂法在孔径较大的多孔TiAl金属间化合物上制备了涂覆层,用真空烧结方式制备了梯度孔径TiAl多孔膜。

2.1.

3. 其他制备技术

近年来梯度金属多孔材料领域出现了一批新的制备技术,如电火花等离子烧结技术、分层堆积热压成形技术、金属激光烧结技术、粉末注射成形技术等[6]。其中,通过分层堆积热压成形技术可制备形状复杂、尺寸小、精度较高的梯度金属多孔材料[7]。这些制备方法各有所长,但是对其制备机理的研究还不够深入,有关成形过程中各种影响因素间的作用需进一步探讨。

2.2. 梯度金属多孔材料的应用

2.2.1. 生物医学材料

由于人体的实际骨骼结构是典型的梯度多孔结构,从内部向表面是由疏松骨质向致密骨质变化的,梯度金属多孔材料因而被广泛的用作人体硬组织替代材料[8]。T. Traini [9]等通过金属激光烧结技术制备了梯度多孔钛合金,合金内层弹性模量为104 ± 7.7 Gpa,外层为77 ± 3.5 Gpa,与人体骨骼较为相近。Y. Torres [10]等基于单轴连续压制装置与粉末冶金技术,制备了适合生物医学应用的梯度多孔钛合金材料。

梯度金属多孔材料中的连通孔结构有利于成骨细胞的粘附、分化和生长,能促进骨组织长入孔隙,加强植入体与骨的连接,实现生物固定。同时,金属多孔材料的强度和弹性模量以及体积密度,可以通过调整孔隙率来改变,从而使得植入体与人体硬组织具有较好的力学相容性。钛及钛合金因其良好的生物相容性、耐蚀性、及与骨骼相似的弹性模量,成为人体硬组织的首选替代材料[11]。

2.2.2. 过滤与分离材料

液体或气体的过滤与分离是金属多孔材料应用得最为广泛的领域之一,其原理是利用金属多孔材料孔道对流体中固体颗粒的阻碍和拦截作用,对气体或液体进行过滤与分离[12]。梯度金属多孔材料由于自身结构特性,即孔径与孔隙沿厚度方向上呈现梯度变化,使得其可以同时具备大透过性和高过滤精度的性能特点。在过滤分离过程中,孔径较小的梯度层提供较高的过滤精度,孔径较大的梯度层提供大的透过性。汪强兵[3]等采用离心沉积法制备了连续梯度金属多孔材料,发现在同等过滤精度下,该梯度多孔材料的透过性能是常规相同孔径金属多孔材料的10倍以上。此外,梯度金属多孔膜材料在果汁生产过程中能高效地将果汁中的淀粉或果胶滤掉,可以节约大量的酶解费用,提高效率[13]。

何达等

3. 有序金属多孔材料Gasarite

孔隙结构规则,孔道在三维空间呈现出规律性、有序排列的金属多孔材料被称为有序金属多孔材料。

Gasarite是指通过Gasar工艺制备出的具有规则孔隙结构的金属多孔材料,其圆柱形孔道定向排列于金属基体内形成藕根状,因此也被称作藕状金属多孔材料[14]。

3.1. Gasarite制备方法

Gasar工艺即(金属/气体共晶定向凝固法)是制备具有有序孔结构金属多孔材料的最主要方法,最早由乌克兰学者Shapovalov在一篇专利中提出[15]。通过该工艺可得到孔隙排列方向、形状、孔隙率和孔径分布可控的定向规则多孔结构。

金属/气体共晶定向凝固法的基本原理是:许多金属如Co、Fe、Ni、Cu、Al、Mg等与氢气相互作用反应后并不会形成氢化物,而是在高温区域形成金属/气体共晶。若将这些金属或者合金置于高压氢气中加热直至熔化,经过一段时间的保温,熔融的金属或合金中会熔解大量的氢气。由于氢气在金属或合金的固相和液相中的溶解度差别较大,所以当把金属熔体浇到铸型中进行定向凝固时,凝固过程中氢气会析出形成气泡,并与金属固相一起定向生长,最后得到圆柱状气孔沿凝固方向规则排列的多孔结构。熔融金属中气体的含量、气氛中气体的压力、熔体的化学成分以及凝固速率与方向将共同决定孔隙的形貌、大小以及空间排列[16] [17]。

随着有序金属多孔材料Gasarite的开发与应用得到逐步重视,Gasar工艺也得到进一步的研究改进。

Nakajima教授研究组基于Gasar工艺及固–气共晶原理,进一步开发出了热分解法、连续区熔技术和连续铸造技术,图2展示了有序金属多孔铜的横截面和纵向截面的微观形貌[18]。

(a) (b)

Figure 2. Cross-section and longitudinal cross-sectional micrographs of ordered metallic porous copper prepared by the Ga-sar. (a) 0.4 MPa hydrogen, porosity 44.9%; (b) 0.8 MPa hydrogen, porosity 36.6%

图2.通过Gasar工艺制备的有序金属多孔铜的横截面与纵向截面微观形貌[18]。(a) 0.4 MPa氢气,孔隙度为44.9%;

(b) 0.8 MPa氢气,孔隙度36.6%

何达等3.2. 有序金属多孔材料Gasarite的应用

3.2.1. 传热散热材料

通过Gasar工艺制备的有序金属多孔材料因其内部存在着部分充满高压氢气的气孔结构,这使得该材料在热传导过程中,对流换热成为比固体导热还重要的热量传输方式。氢气具有较高的热导率以及很低的粘度,因此如果气体压力足够高时,对流换热的强大作用将会使Gasarite材料的宏观导热能力超过相应致密材料的导热能力。通过改变有序金属多孔材料Gasarite的气孔率和气孔中氢气的压力,可以在很宽范围内实现对其导热能力的控制[19]。利用Gasar工艺制备的多孔铜热沉,具备优异的传热能力,热沉的换热系数可以达到5 w/(cm2·k) [20]。吴健[21]等通过实验和FlowSimulation数值计算系统地研究了以水为工质,具有均匀微槽道结构的藕状多孔铜热沉的散热性能,发现该热沉具有很高的换热系数,在110 ml/s流量下,换热系数可达10.1 w/(cm2?k)。

3.2.2. 结构材料

对于传统金属多孔材料而言,由于其内部孔隙结构与大小的不规则性,导致孔隙附近基体产生严重的应力集中效应,从而使得传统金属多孔材料的机械性能随孔隙率的增加而急剧下降。然而与传统金属多孔材料不同,有序金属多孔材料Gasarite由于内部气孔呈光滑的圆柱形,且沿凝固方向规则排布于金属基体内,这使得当沿气孔生长方向对其加载时,气孔周围基体无明显的应力集中效应[22]。有研究表明,对于有序金属多孔铜,当其气孔率不高于20%且气孔尺寸较均匀时,其屈服强度和抗拉强度均高于相应致密材料,由有序金属多孔材料制备而成的三明治结构或蜂窝结构件的力学性能也明显优于传统多孔材料所制成的同类构件[23]。在很多领域,可充分利用有序金属多孔材料所具备的特殊结构和力学性能,实现轻量化的目的。有序金属多孔材料还可以应用到交通工具制动器的闸瓦上,它良好的耐磨性和刚度的结合、高的导热能力可显著提高交通工具的制动能力[24]。

4. 纳米金属多孔材料

纳米金属多孔材料是一类具有特殊结构的纳米金属材料,由处于纳米尺度的金属骨架构成,其内部具有大量纳米级连通孔隙。纳米金属多孔材料作为一种纳米结构化的宏观材料,具有与其他纳米材料相似的特性,包括表面效应、小尺寸效应与量子尺寸效应等[25]。

4.1. 纳米金属多孔材料的制备方法

4.1.1. 脱合金法

脱合金化法也被称作是有选择性腐蚀,即通过电化学或化学腐蚀技术脱去二元或者多元合金中的某一种合金元素,从而获得具有纳米级尺度的三维连通孔结构。其原理是利用合金中不同元素之间的化学活泼性差异,通过上述电化学与化学方法有选择性的除去化学性质较为活泼的组分,而剩下的组分在反应的界面通过聚集、扩散等方式自发形成一种具有三维双连续的网络状多孔结构[26] [27]。

通过脱合金法制备的纳米金属多孔材料具有以下特点:孔径小,大约在2~50 nm范围,通过控制合金的成分比例、脱合金的反应时间等因素,可实现对纳米孔径的控制;具有大表面积,脱合金法获得的是一种极其复杂的内部无序连通孔结构,其比表面积非常大。Muscat等[28]通过选择性腐蚀掉金铜合金中的铜,制备出纳米多孔金。Hayes等[29]通过从铜锰合金中选择性溶解锰制备出纳米多孔铜。图3展示了纳米多孔金的SEM ((a), (b))和TEM ((c), (d))图像,显示了纳米多孔结构的开放性、连续性。

4.1.2. 模板法

通过模板法制备纳米金属多孔材料是一种湿化学合成路线,其具体过程是用预制好的多孔有机或

何达等

(a) (b) (c) (d)

Figure 3. Electron micrographs ((a), (b)) and Transmission electron microscopy ((c), (d)) of deployed nanoporous gold

图3.纳米多孔金的SEM((a), (b))和TEM((c), (d))图像[26]

无机材料作为模板,通过一定的技术将目标金属材料沉积到模板的孔隙中,再进行退火腐蚀或溶解将最初的多孔模板去掉,最终得到在形貌、尺寸上与模板类似或相关的纳米金属多孔材料。按使用的模板不同,模板法可以分为胶态晶体模板法,多孔阳极氧化铝模板法,生物模板法等[30]。采用模板法制备的纳米金属多孔材料的孔隙结构和孔径大小由模板确定的,只能通过调整模板结构对其进行控制,这一缺点在一定程度上限制了模板法的发展。

4.1.3. 斜入射沉积法

斜入射沉积(GLAD)技术是以物理气相沉积为基础,其具体过程是将基片倾斜一定的角度,控制气流入射方向与基片表面法线方向的夹角,再辅以不同的基片旋转方式,这样就可以得到各向异性的纳米级金属多孔薄膜。该制备方法的特点是基于对原子沉积过程的控制,通过沉积速率及沉积角度的转变,可以调节多孔结构的孔径、孔隙率以及多孔膜的厚度等性能,利用斜入射沉积技术可以得到各种不同形状的金属及金属氧化物多孔薄膜。Kevin Robbie等[31]通过斜入射沉积技术,在玻璃表面分别获得Cr、Cu、Ti、Co、Au 等纳米金属多孔膜,这类金属纳米多孔膜具有如双折射效应等独特的光学特性。

4.2. 纳米金属多孔材料的应用

4.2.1. 催化与电催化材料

催化剂的效率取决于催化剂与反应气体或液体之间的接触面积,纳米金属多孔材料具有超高的比表面积及三维双连续通孔结构,同时因独特的制备方法能有效的避免其他表面活性剂、稳定剂、离子对表面的影响,这使得纳米金属多孔材料能够作为催化剂或催化剂载体高效稳定的应用到催化领域之中,是催化的理想材料。德国Baumer [32]和山东大学Ding [33]分别研究了纳米多孔金催化CO氧化反应,发现纳米多孔金在室温下可以获得99.5%的转化率,高效的催化活性可以保持20 h以上,即使在低温条件下(?30℃),依旧可以获得90%的CO转化率,同时催化活性降低的趋势也被减缓。纳米金属多孔材料不仅在氧化反应中表现出优异的催化活性,在加氢反应中也同样具有高效的催化性能,有报道表明纳米多孔金在80℃的温和条件下催化喹啉加氢反应得到1,2,3,4-四氢喹啉,其产率可以达到78%~98% [34]。

纳米金属多孔材料具备大的比表面积以及洁净的表面可以为界面化学中的电荷转移提供足够的通道,同时多孔结构的吸附能力特别强非常易于电子的传递,这些特点使得纳米金属多孔材料十分适合成为优良的电催化材料。有报道研究了纳米多孔金催化碱性溶液对甲醇的电氧化反应,发现纳米多孔金由于具有良好的吸附氢氧根的能力,表现出很高的催化活性,且在电催化过程中没有出现催化剂中毒或者活性被抑制的现象[35]。

何达等

4.2.2. 过滤与分离材料

在过滤与分离领域中,实际应用需要过滤材料的过滤精度进一步提升,即其孔径要向细微化和纳米化发展,常规孔径的金属多孔材料将不能满足上述需求。纳米金属多孔材料作为一种新型的过滤材料,通过制备工艺参数的调整,能实现孔径大小的动态控制,其孔径尺寸位于几纳米到几百纳米之间,能满足过滤与分离对象细微化的要求。因此,纳米金属多孔材料将成为膜过滤与分离领域的一个新研究热点。德国GKN的不锈钢分离膜孔径可达20 nm,已成功应用在制药、食品等领域的过滤与分离[36]。

5. 展望

金属多孔材料在多种领域内的广泛应用与其结构特点密不可分,具有特征孔结构的金属多孔材料更是对应着独特的性能以及实用价值,其未来具有特征孔结构的金属多孔材料的研究趋势主要有以下两个方面:

1) 开发具有特征孔结构金属多孔材料的制备新工艺,对现有工艺进行优化与改进,以对金属多孔材料孔结构及孔均匀性进行更精确的控制,同时降低制备成本。

2) 根据具有不同孔结构金属多孔材料的性能特点,在新能源电池、新型光学材料、高功率密度热控技术等最新科技领域开发更广阔的应用,最大化地挖掘金属多孔材料的潜在价值。

基金项目

国家国际科技合作专项,编号:2015DFR50580。

参考文献(References)

[1]Qin, J.H., Chen, Q., Yang, C.Y. and Huang, Y. (2016) Research Process on Property and Application of Metal Porous

Materials. Journal of Alloys and Compounds, 654, 39-44.https://https://www.doczj.com/doc/0814669382.html,/10.1016/j.jallcom.2015.09.148

[2]Garcia-Moreno, F., Mukherjee, M., Solorzano, E. and Banhart, J. (2010) Metal Foams towards Microcellular Materials,

International Journal of Materials Research, 101, 1134-1139. https://https://www.doczj.com/doc/0814669382.html,/10.3139/146.110385

[3]汪强兵, 汤慧萍, 杨保军, 等. 连续梯度金属多孔材料的研究[J]. 中国材料进展, 2016, 35(2): 136-140.

[4]陈刚, 高海燕, 贺跃辉, 等. 梯度孔径FeAl金属间化合物多孔材料的制备与性能[J]. 粉末冶金材料科学与工程,

2011, 16(1): 44-49.

[5]何薇. 梯度孔径TiAl金属间化合物多孔材料制备技术的研究[D]: [硕士学位论文]. 长沙: 中南大学, 2009.

[6]Suk, M.-J., Seo, W.-S. and Kwon, Y.-S. (2007) Fabrication of Graded Porous Structure with Pore Size Distribution by

SPS Process. Materials Science Forum, 534-536, 965-968.

https://https://www.doczj.com/doc/0814669382.html,/10.4028/https://www.doczj.com/doc/0814669382.html,/MSF.534-536.965

[7]杨保军, 奚正平, 汤慧萍, 等. 梯度多孔金属材料制备及应用的研究进展[J]. 粉末冶金工业, 2008, 18(2): 28-32.

[8]Mao, X.G. and Sun, D. (2010) Graded/Gradient Porous Biomaterials. Materials, 3, 26-47.

https://https://www.doczj.com/doc/0814669382.html,/10.3390/ma3010026

[9]Traini, T., Mangano, C. and Sammons, R.L. (2008) Direct Laser Metal Sintering as a New Approach to Fabrication of

an Isoelastic Functionally Graded Material for Manufacture of Porous Titanium Dental Implants. Dental Materials, 24, 1525-1533.https://https://www.doczj.com/doc/0814669382.html,/10.1016/j.dental.2008.03.029

[10]Torres, Y., Trueba, P. and Pavn, J.J. (2016) Design, Processing and Characterization of Titanium with Radial Graded

Porosity for Bone Implants. Materials and Design, 110, 179-187.https://https://www.doczj.com/doc/0814669382.html,/10.1016/j.matdes.2016.07.135

[11]李述军, 等. 新型医用β钛合金组织与性能的研究[D]. 沈阳: 中国科学院金属研究所, 2004.

[12]孙涛, 奚正平, 汤慧萍, 等. 过滤用粉末烧结梯度多孔材料[J]. 稀有金属材料与工程, 2008, 37(4): 509-513.

[13]李增峰, 葛渊, 张焓亮, 等. 多孔梯度金属膜在果汁生产中的应用探索[J]. 稀有金属材料与工程, 2010, 39(1):

248-250.

[14]王志阳, 沈以赴, 等. Gasar工艺及其衍生技术的研究进展[J]. 金属功能材料, 2010, 17(3): 91-94.

[15]Shapovalov, V.I. (1993) Method for Manufacturing Porous Articles. USA Patent No. 5181549.

何达等

[16]Simone, A.E. and Gibson, L.J. (1997) Efficient Structural Components Using Porous Metals. Materials Science and

Engineering A, 229, 55-62. https://https://www.doczj.com/doc/0814669382.html,/10.1016/S0921-5093(96)10842-X

[17]Liu, Y., Li, Y., Wan, J. and Zhang, H. (2005) Evaluation of Porosity in Lotus-Type Porous Magnesium Fabricated by

Metal/Gas Eutectic Unidirectional Solidification. Materials Science and Engineering A, 402, 47-54.

https://https://www.doczj.com/doc/0814669382.html,/10.1016/j.msea.2005.03.107

[18]Nakajima, H. (2007) Fabrication, Properties and Application of Porous Metals with Directional Pores. Progress in

Materials Science, 52, 1091-1173. https://https://www.doczj.com/doc/0814669382.html,/10.1016/j.pmatsci.2006.09.001

[19]李言祥, 周荣, 等. 定向凝固金属-气体共晶的研究进展[J]. 特种铸造及有色合金, 2008(s1): 13-17.

[20]陈刘涛, 张华伟, 等. 定向凝固多孔Cu热沉传热性能的实验研究[J]. 金属学报, 2012, 48(3): 329-333.

[21]吴健, 刘源, 李言祥, 等. 藕状多孔铜微通道热沉的散热性能优化研究[J]. 制冷学报, 2016, 37(3): 94-99.

[22]彭震. 结构参数对规则多孔铜力学行为的影响昆明[D]: [硕士学位论文]. 昆明: 昆明理工大学, 2011.

[23]Nakajima, H., Hyun, S.K., Ohashi, K., Ota, K. and Murakami, K. (2001) Fabrication of Porous Copper by Unidirec-

tional Solidification under Hydrogen and Its Properties. Colloid and Surfaces A, 179, 209-214.

https://https://www.doczj.com/doc/0814669382.html,/10.1016/S0927-7757(00)00639-7

[24]Shapovalov, V. and Bo Yko, L. (2000) Advantages of Gasar-Materias for Brake Shoes and Plates. 18th Annual Brake

Colloquium and Engineering Display, San Diego, 1-4 October 2000.

[25]丁轶, 等. 纳米多孔金属: 一种新型能源纳米材料[J]. 山东大学学报(理学版), 2011, 46(10): 122-133.

[26]Ding, Y. and Chen, M. (2009) Nanoporous Metals for Catalytic and Optical Applications. MRS Bulletin, 34, 569-576.

https://https://www.doczj.com/doc/0814669382.html,/10.1557/mrs2009.156

[27]Li, Z., Zhou, S., Li, H., Si, W. and Ding, Y. (2009) Determination of Ligament Size Distribution of Nanoporous Gold

by Scanning Electron Microscopy and Image Analysis. Journal of Nanoscience and Nanotechnology, 9, 1651-1654.

https://https://www.doczj.com/doc/0814669382.html,/10.1166/jnn.2009.C224

[28]LI, Q., Zhang, Y., Chen, G., Fan, J., Lan, H. and Yang,Y. (2010) Ultra-Low-Gold Loading Au/CeO2 Catalysts for Am-

bient Temperature CO Oxidation: Effect of Preparation Conditions on Surface Composition and Activity. Journal of

Catalysis, 273, 167-176. https://https://www.doczj.com/doc/0814669382.html,/10.1016/j.jcat.2010.05.008

[29]Xie, X.W., Li, Y., Liu, Z.Q., Haruta, M. and Shen, W.J. (2009)Low-Temperature Oxidation of CO Catalysed by

Co3O4 Nanorods. Nature, 458, 746-749. https://https://www.doczj.com/doc/0814669382.html,/10.1038/nature07877

[30]李倩倩. 纳米多孔金属在电化学检测和气相催化中的应用[D]: [硕士学位论文]. 济南: 山东大学, 2011.

[31]张文彦, 奚正平, 方明, 等. 纳米孔结构金属多孔材料研究进展[J]. 稀有金属材料与工程, 2008, 37(7): 1129-

1133.

[32]Wittstock, A., Neumann, B. and Schaefer, A. (2009) Nanoporous Au: An Unsupported Pure Gold Catalyst. Physical

Chemistry, 113, 5593-5600. https://https://www.doczj.com/doc/0814669382.html,/10.1021/jp808185v

[33]Xu, C.X., Xu, X.X. and Su, J.X. (2007) Research on Unsupported Nanoporous Gold Catalyst for CO Oxidation. Jour-

nal of Catalysis, 252, 243-248. https://https://www.doczj.com/doc/0814669382.html,/10.1016/j.jcat.2007.09.016

[34]Yan, M., Jin, T.N., Chen, Q. and Ho, H.E. (2013) Unsupported Nanoporous Gold Catalyst for Highly Selective Hy-

drogenation of Quinolines. Organic Letters, 15, 1484-1487. https://https://www.doczj.com/doc/0814669382.html,/10.1021/ol400229z

[35]Liu, J., Cao, L. and Huang, W. (2011) Preparation of AuPt Alloy Foam Films and Their Superior Electrocatalytic Ac-

tivity for the Oxidation of Formic Acid. ACS Applied Materials & Interfaces, 3, 3552-3558.

https://https://www.doczj.com/doc/0814669382.html,/10.1021/am200782x

[36]汪强兵, 汤慧萍, 奚正平. 金属膜材料的制备和应用[C]//中国金属学会. 2007中国钢铁年会论文集. 北京: 冶金

工业出版社, 2007.

期刊投稿者将享受如下服务:

1. 投稿前咨询服务(QQ、微信、邮箱皆可)

2. 为您匹配最合适的期刊

3. 24小时以内解答您的所有疑问

4. 友好的在线投稿界面

5. 专业的同行评审

6. 知网检索

7. 全网络覆盖式推广您的研究

投稿请点击:https://www.doczj.com/doc/0814669382.html,/Submission.aspx 期刊邮箱:meng@https://www.doczj.com/doc/0814669382.html,

金属材料的结构与性能

第一章材料的性能 第一节材料的机械性能 一、强度、塑性及其测定 1、强度是指在静载荷作用下,材料抵抗变形和断裂的能力。材料的强度越大,材料所能承受的外力就越大。常见的强度指标有屈服强度和抗拉强度,它们是重要的力学性能指标,是设计,选材和评定材料的重要性能指标之一。 2、塑性是指材料在外力作用下产生塑性变形而不断裂的能力。塑性指标用伸长率δ和断面收缩率ф表示。 二、硬度及其测定 硬度是衡量材料软硬程度的指标。 目前,生产中测量硬度常用的方法是压入法,并根据压入的程度来测定硬度值。此时硬度可定义为材料抵抗表面局部塑性变形的能力。因此硬度是一个综合的物理量,它与强度指标和塑性指标均有一定的关系。硬度试验简单易行,有可直接在零件上试验而不破坏零件。此外,材料的硬度值又与其他的力学性能及工艺能有密切联系。 三、疲劳 机械零件在交变载荷作用下发生的断裂的现象称为疲劳。疲劳强度是指被测材料抵抗交变载荷的能力。 四、冲击韧性及其测定 材料在冲击载荷作用下抵抗破坏的能力被称为冲击韧性。。为评定材料的性能,需在规定条件下进行一次冲击试验。其中应用最普遍的是一次冲击弯曲试验,或称一次摆锤冲击试验。 五、断裂韧性 材料抵抗裂纹失稳扩展断裂的能力称为断裂韧性。它是材料本身的特性。 六、磨损 由于相对摩擦,摩擦表面逐渐有微小颗粒分离出来形成磨屑,使接触表面不断发生尺寸变化与重量损失,称为磨损。引起磨损的原因既有力学作用,也有物理、化学作用,因此磨损使一个复杂的过程。 按磨损的机理和条件的不同,通常将磨损分为粘着磨损、磨料磨损、接触疲劳磨损和腐蚀磨损四大基本类型。

第二节材料的物理化学性能 1、物理性能:材料的物理性能主要是密度、熔点、热膨胀性、导电性和导热性。不同用 途的机械零件对物理性能的要求也各不相同。 2、化学性能:材料的化学性能主要是指它们在室温或高温时抵抗各种介质的化学侵蚀能 力。 第三节材料的工艺性能 一、铸造性能:铸造性能主要是指液态金属的流动性和凝固过程中的收缩和偏析的倾向。 二、可锻性能:可锻性是指材料在受外力锻打变形而不破坏自身完整性的能力。 三、焊接性能:焊接性能是指材料是否适宜通常的焊接方法与工艺的性能。 四、切削加工性能:切削加工性能是指材料是否易于切削。 五、热处理性能:人处理是改变材料性能的主要手段。热处理性能是指材料热处理的难易 程度和产生热处理缺陷的倾向。 第二章材料的结构 第一节材料的结合键 各种工程材料是由不同的元素组成。由于物质是由原子、分子或离子结合而成,其结合键的性质和状态存在的区别。 一:化学键 1:共价键 2:离子键 3:金属键 4:范德。瓦尔键 二:工程材料的键性 化学键:组成物质整体的质点(原子、分子、离子)间的相互作用力,成为化学键。 1:共价键:有些同类原子,例如周期表Ⅳa、Ⅴa、Ⅵa族中大多元素或电负性相差不大的原子相互接近时,原子之间不产生电子的转移,此时借共用电子对所产生的力结合,形成共价键,如金刚石、单质硅、SiC等属于共价键。 2:离子键:大部分盐类、碱类和金属氧化物在固态下是不导电的,熔融时可以导电。这类化合物为离子化合物。当两种电负性相差大的原子(如碱金属元素与卤素元素的原子)相互靠

多孔金属材料的制备及应用_杨雪娟

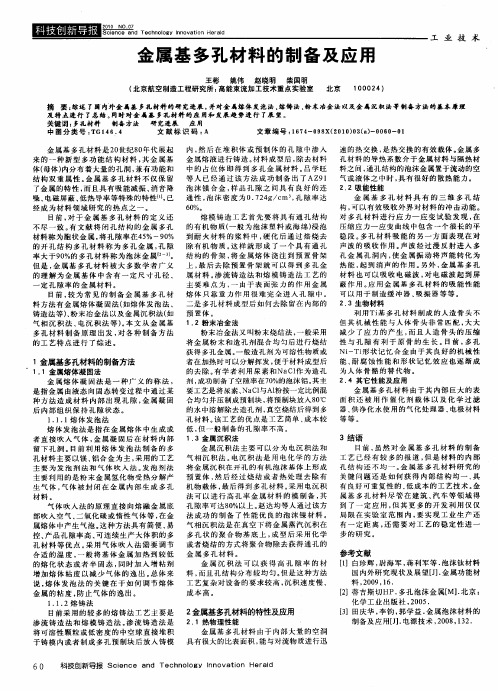

多孔金属材料的制备及应用 杨雪娟,刘 颖,李 梦,涂铭旌 (四川大学材料科学与工程学院,成都610065) 摘要 根据制备过程中金属的状态,从液相法、固相法、金属沉积法三方面介绍了多孔金属材料的制备工艺。液态金属的发泡可以通过直接吹气法发泡法、金属氢化物分解发泡法来实现;固态金属可以通过粉末冶金法、粉末发泡法、金属空心球法和金属粉末纤维烧结法来实现;与前两种不同的是,金属沉积法是采用化学或物理的方法来实现的。最后,讨论了多孔金属材料在结构材料和功能材料两方面的应用。 关键词 多孔金属材料 制备工艺 应用   Preparation and Application of the Porous Metal Material YANG Xuejuan,LIU Ying,LI M eng,TU M ingjing (Schoo l of M aterials Scie nce&Engineering,Sichuan U niver sity,Chengdu610065) A bstract I n this pape r,prepara tion and applicatio n of the po ro us metal ma te rials are intr oduced acco rding to the state of the metal in the process———so lid,liquid,gaseous o r ionized state.Liquid metal can be fo rmed directly by in-jecting g as o r gas-releasing blow ing ag ent.Solid metal can be for med by various methods,including metal pow de r slurry foaming,o r ex trusion and sintering o f polymer/pow der mixtures.Diffe rently,metal-depo sitio n can be realized by chemic or phy sical methods.Finally,the structural and functional applicatio ns of po ro us metal materials are presented a s well. Key words po rous metal material,preparation,applicatio n   在材料科学研究中,永不改变的话题是探索新材料。人们注意到许多天然材料因其多孔的结构而具备优良的性能,因此,人们发展出了各种人造多孔材料。作为材料科学研究中较年轻的一员,多孔材料迅速成为近年来国际科学界关注的热点之一。 多孔材料可分为金属和非金属两大类,也可细分为多孔陶瓷材料、高分子多孔材料和多孔金属材料3种不同的类型。多孔金属材料又称为泡沫金属,作为结构材料,它具有密度小、孔隙率高、比表面积大等特点;作为功能材料,它具有多孔、减振、阻尼、吸音、隔音、散热、吸收冲击能、电磁屏蔽等多种性能。而且,多孔金属材料往往兼有结构材料和功能材料的双重作用,是一类性能优异的多用途材料。目前,多孔金属材料已经在冶金、石油、化工、纺织、医药、酿造等国民经济部门以及国防军事等部门得到了广泛的应用。多孔金属材料作为多孔材料的重要组成部分,在材料学领域具有不可取代的地位。 从20世纪中叶开始,世界各国竞相投入到多孔金属材料的研究与开发之中,并相继提出了各种不同的制备工艺[1]。根据制备过程中金属所处的状态可以将这些制备方法划分为以下几种:(1)液相法,(2)气相法,(3)金属沉积法。 1 液相法 1.1 直接发泡法 早在19世纪六七十年代,以直接发泡法制备多孔金属就已经获得了成功。相关实验主要集中在A l、M g、Zn等低熔点金属及其合金的闭孔金属材料的制备方面。经过研究者多年的实验和研究,直接发泡法制备多孔金属材料的工艺日渐成熟,目前已广泛应用于工业生产领域。直接发泡法包括两类不同的工艺: (1)直接吹气法发泡法;(2)金属氢化物分解发泡法。 (1)直接吹气法发泡法 对于制备泡沫金属,直接吹气法是一种简便、快速且低耗能的金属发泡方法。该方法的工艺是首先向金属液中加入SiC、A l2O3等以提高金属液的粘度,然后使用特制的旋转喷头向熔体中吹入气体(如空气、氩气、氮气)[2]。该法制备泡沫金属的工艺流程如图1所示。 图1 直接吹气法发泡法制备泡沫金属材料的流程图[4] Fig.1 Direct foaming of m elts with blowing agents[4] 该方法主要应用于泡沫铝的生产中。用这种工艺来生产泡沫铝,首先应在熔融铝液中加入一种高熔点材料的细小颗粒,这种难熔颗粒在铝液中既可以增加铝液粘度,又可以在气体和金属的界面上形成一层表面活性剂,从而保证气体能稳定地滞留在铝液中,并在凝固过程中不会导致泡沫塌陷。尽管有多种符合应用条件的难熔材料,但在实际生产中常选用碳化硅作为增加铝液粘度的增粘剂。在这一过程中,碳化硅可与铝液反应形成碳硅铝的合成物,并使铝液保持在相对较低的搅拌温度[3]。  杨雪娟:1983年生,硕士研究生 E-mail:ya ng xuejuan@tom.co m

超轻多孔金属材料在军事上的应用

超轻多孔金属材料在军事上的应用 随着加工技术和材料制备的逐渐发展,使得超轻多孔金属出现了新的物理特性而产生一种新型材料。超轻多孔金属这种新型材料的具有良好的可塑性和可改造性,可以依据实际需要在新型材料生产前对材料的结构进行有目的性的设计和组合优化,这样超轻多孔金属的多功能的特性会更好的发挥作用。超轻金属的机械性能也很优良。文章通过对超轻金属多孔材料的发展与回顾,阐述了超轻多孔金属材料的特点与发展趋势,并对其在军事领域的应用做以研究。 标签:超轻;多孔材料;泡沫金属;军事 1 超轻金属多孔材料的分类与性能 相对于传统的材料,超轻金属多孔材料的结构千变万化,这种材料的孔隙率非常的高的且孔径的大小由毫米到微米甚至到纳米级。 1.1 超轻 由于超轻金属多孔材料的孔隙率很高,这样导致超轻多孔材料的密度不如传统材料大,由于多孔材料的分子结构千变万化,因此材料的制备方法也是千变万化,但是超轻金属多孔材料的孔隙率会更大大致在90%-99%之间,这个数据我们可以看出在最小密度可以达到只占基体材料的1%,导致材料的本身很轻。 1.2 高强韧、耐撞击 经过的大量的试验数据表明,超轻多孔金属材料是比较耐撞击和韧性很强的材料,在对这种材料的样本进行试验分析时,材料的承受压力时的应力变化和应变变化在塑性变性阶段几乎不变,在材料承受压力时将能量转化为热能最终以散热的形势耗散。此外超轻多孔金属材料具有很强的韧性,这样的特性可以防止材料存在裂纹和缺陷时出现材料的破坏,有利于对材料进行探伤检测和监控。 1.3 高比强、高比刚度 在航空工业已得到广泛应用的蜂窝铝层合板壳(闭孔)有很好的机械性能,但其价格昂贵(蜂窝铝的国际市场价格~$4000/kg,是闭孔泡沫铝的100-1000倍),同时其性能有很强的方向性。人们发现制造成本相对低得多的点阵材料的比刚度几乎可与蜂窝材料相媲美(见图1),而其比强度甚至更高。 图1 各种最轻重量结构的比较 1.4 高效散热、隔热 超轻多孔金属材料还具有散热、隔热的特殊性能,这种材料是热的良导体,

多孔金属材料

多孔金属材料 总论 所谓多孔金属材料即金属内部弥散分布着大量的有方向性的或随机的孔洞,这些孔洞的直径约2um~3mm之间。由于对孔洞的设计要求不同,孔洞可以是泡沫型的,藕状型的,蜂窝型的等等。多孔金属材料还可以根据其孔洞的形态可以分为独立孔洞型的和连续孔洞型的二大类。独立型的材料具有比重小,刚性、比强度好,吸振、吸音性能好等特点;连续型的材料除了具有上述特点之外,还具有浸透性、通气性好等特点。正因为多孔金属材料具有结构材料利功能材料的特点,所以被广泛应用于航空航天、交通运输、建筑工程、机械工程、电化学工程、环境保护工程等领域。 图为多孔模具钢的金相组织(ESEM)。从图中可以看出,该材料内部随机分布着大量三维空间互通的孔洞。由于该模具钢的透气性好,所以,铸出的铸件表面轮廓清晰;其二,充型阻力减小,于是充型动力也可以减小;其三,模具的合模力可以减小;其四,模具的重量可以减轻,仅为原来模具的三分之二,节约了金属材料;其五,上述优点的综合,可以简化模具结构的设计和对注塑机、压铸机型号的选择。从多孔钢在模具上的应用实例可以看出,多孔金属材料的研制利应用具有省能源,省资源,有利于材料的循环利用l地球环境的保护,所以具有广阔的应用前景利深远的经济效益及社会效益。 多孔金属材料的特性和用途 1.比重小,比强度大 由于金属材料中存在火量的孔洞,所以材料的比重显著减小,如上述的多孔模具钢的比重经测试只有 5.0g/cm ,比无孔的该材料(比重7.6g/cm )减少34.2%。如果是铝合金或镁合金的多孔材料,它们的比重可以小于l,只要材料的外表是致密的,那么它们可以浮出水面。 有人认为,金属材料内部分布大量的孔洞,那么其强度会大大削弱。一些文献指出,在材料的轻量化时,材料的形状因子是一个关键因素,形状因子包括了宏观形状因子和微观形状因子。在机械设计时经常不用圆棒而采用空心管,不用矩形截面而采工字型、兀字型等材料,所有这些都是改变宏观形状因子的措施。而将材料制备成多

常见八种金属材料及其加工工艺

常见八种金属材料及其加工工艺 1、铸铁——流动性 下水道盖子作为我们日常生活环境中不起眼的一部分,很少会有人留意它们。铸铁之所以会有如此大量而广泛的用途,主要是因为其出色的流动性,以及它易于浇注成各种复杂形态的特点。铸铁实际上是由多种元素组合的混合物的名称,它们包括碳、硅和铁。其中碳的含量越高,在浇注过程中其流动特性就越好。碳在这里以石墨和碳化铁两种形式出现。 铸铁中石墨的存在使得下水道盖子具有了优良的耐磨性能。铁锈一般只出现在最表层,所以通常都会被磨光。虽然如此,在浇注过程中也还是有专门防止生锈的措施,即在铸件表面加覆一层沥青涂层,沥青渗入铸铁表面的细孔中,从而起到防锈作用。金属加工微信,内容不错,值得关注。生产砂模浇注材料的传统工艺如今被很多设计师运用到了其他更新更有趣的领域。 材料特性:优秀的流动性、低成本、良好的耐磨性、低凝固收缩率、很脆、高压缩强度、良好的机械加工性。 典型用途:铸铁已经具有几百年的应用历史,涉及建筑、桥梁、工程部件、家居、以及厨房用具等领域。 2、不锈钢——不生锈的革命 不锈钢是在钢里融入铬、镍以及其他一些金属元素而制成的合金。其不生锈的特性就是来源于合金中铬的成分,铬在合金的表面形成了一层坚牢的、具有自我修复能力的氧化铬薄膜,这层薄膜是我们肉眼所看不见的。我们通常所提及的不锈钢和镍的比例一般是18:10。 20世纪初,不锈钢开始作为元才来噢被引入到产品设计领域中,设计师们围绕着它的坚韧和抗腐蚀特性开发出许多新产品,涉及到了很多以前从未涉足过的领域。这一系列设计尝试都是非常具有革命性的:比如,消毒后可再次使用的设备首次出现在医学产业中。 不锈钢分为四大主要类型:奥氏体、铁素体、铁素体-奥氏体(复合式)、马氏体。家居用品中使用的不锈钢基本上都是奥氏体。 材料特性:卫生保健、防腐蚀、可进行精细表面处理、刚性高、可通过各种加工工艺成型、较难进行冷加工。 典型用途:奥氏体不锈钢主要应用于家居用品、工业管道以及建筑结构中;马氏体不锈钢主要用于制作刀具和涡轮刀片;铁素体不锈钢具有防腐蚀性,主要应用在耐久使用的洗衣机以及锅炉零部件中;复合式不锈钢具有更强的防腐蚀性能,所以经常应用于侵蚀性环境。

金属多孔材料的制备及应用_于永亮

金属多孔材料的制备及应用 于永亮,张德金,袁勇,刘增林 (粉末冶金有限公司) 摘要:在归纳分析目前国内外各种制备多孔材料新技术的基础上,阐述了多孔材料在过滤、电极材料、催化载体、消音材料、生物和装饰材料方面应用及未来发展前景。 关键词:多孔材料功能结构制备方法金属加工 0前言 多孔材料是一种由相互贯通或封闭的孔洞构成网络结构的材料,孔洞的边界或表面由支柱或平板构成。由于多孔材料具有相对密度低、比强度高、比表面积大、重量轻、隔音、隔热、渗透性好等优点,其应用范围远远超过单一功能的材料。近年来金属多孔材料的开发和应用日益受到人们的关注。目前,金属多孔材料已经在冶金、石油、化工、纺织、医药、酿造等国民经济部门以及国防军事等部门得到了广泛的应用。从20世纪中叶开始,世界科技较发达国家竞相投入到多孔金属材料的研究与开发之中,并相继研发了各种不同的制备工艺。 1金属多孔材料的制备工艺 1.1粉末冶金(PM)法[1] 该方法的原理是将一种或多种金属粉末按一定的配比混合均匀后,在一定的压力下压制成粉末压坯。将成形坯在烧结炉中进行烧结,制得具有一定孔隙度的多孔金属材料。或不经过成形压制,直接将粉末松装于模具内进行无压烧结,即粉末松装烧结法。 1.2纤维烧结法[2] 纤维烧结法与粉末冶金法基本类似。用金属纤维代替金属粉末颗粒,选取一定几何分布的金属纤维混合均匀,分布成纤维毡,随后在惰性气氛或还原性气氛保护的条件下烧结制备金属纤维材料。该法制备的金属多孔材料孔隙度可在很大范围内调整。 作者简介:于永亮(1981-),男,2006年7月毕业于中南大学粉末冶金专业。现为莱钢粉末冶金有限公司技术科助理工程师,主要从事生产技术及质量管理工作。1.3发泡法[3] 1)直接吹气法。对于制备泡沫金属,直接吹气法是一种简便、快速且低耗能的方法。 2)金属氢化物分解发泡法。这种方法是在熔融的金属液中加入发泡剂(金属氢化物粉末),氢化物被加热后分解出H2,并且发生体积膨胀,使得液体金属发泡,冷却后得到泡沫金属材料。 3)粉末发泡法。该方法的基本工艺是将金属与发泡剂按一定的比例混合均匀,然后在一定的压力下压制成形。将成形坯经过进一步加工,如轧制、模锻等,使之成为半成品,然后将半成品放入一定的钢模中加热,使得发泡剂分解放出气体发泡,最后得到多孔泡沫金属材料。 1.4自蔓延合成法[4] 自蔓延高温合成法是一种利用原材料组分之间化学反应的强烈放热,在维持自身反应继续进行的同时产生大量孔隙的材料合成方法。该方法放热反应可迅速扩展(即自蔓延),在极短时间内即可完成全部燃烧反应。同时因为反应时的温度高,故容易得到高纯度材料。这种方法主要是依靠反应过程中产生的液体和气体的运动而得到多孔结构,因此其孔隙大多是相互连通的,采用这种方法制备的多孔材料孔隙度可达到60%以上。然而,由于在自蔓延高温合成过程中,其热量释放和反应过程过于剧烈,容易导致材料的变形和开裂,同时不利于材料的孔结构控制和近净成形。 1.5铸造法[5] 1)熔模铸造法。熔模铸造法是先将已经发泡的塑料填入一定几何形状的容器内,在其周围倒入液态耐火材料,在耐火材料硬化后,升温加热使发泡塑料气化,此时模具就具有原发泡塑料的形状,将液态金属浇注到模具内,在冷却后把耐火材料与 36 莱钢科技2011年6月

多孔金属材料的应用

多孔泡沫金属材料的性能及其应用 摘要:多孔泡沫金属是一种在金属基体中含有一定数量、一定尺寸孔径、一定孔隙率的孔洞的金属材料.由于其结构特殊,因此具备了多方面的特殊性能。作为结构材料,它具有轻质、高比强度的特点;作为功能材料,它具有多孔、减振、阻尼、吸音、隔音、散热、吸收冲击能、电磁屏蔽等多种物理性能,因此在国内外一般工业领域及高技术领域都得到了越来越广泛的应用.本文对这种多孔泡沫金属材料的性能及其应用进行了较为全面的介绍。 关键词:多孔泡沫金属;性能;应用 0多孔泡沫金属是近几十年发展起来的一种功能材料,对其概念或分类学术界不尽统一,但基本上有如下定义方式:多孔泡沫金属是一种金属基体中含有一定数量、一定尺寸孔径、一定孔隙率的金属材料.概括起来,主要有如下分类方式:(1)按孔径和孔隙率的大小分为两类:多孔金属和泡沫金属.孔径小于013mm,孔隙率在45%~90%的,称为多孔金属(porousmetal);而孔径在015~6mm,孔隙率大于90%的,称为泡沫金属(foammetal);(2)按孔的形状特征进行分类:具有通孔结构的称为多孔金属,具有闭孔结构的称为胞状金属(cellu2larmetal).但用得最多的是多孔金属和泡沫金属,且多数作者都将两者视为等同的概念.目前更为合适的名称为多孔泡沫金属(porousfoammetal)[1-3].多孔泡沫金属材料实际上是金属与气体的复合材料,正是由于这种特殊的结构,使之既有金属的特性又有气泡特性,综合表现为能量吸收性(如吸音、减震等)、渗透性、阻燃耐热性、轻质等,故一直被期望用于建筑材料、吸音材料、减震材料、过滤器材料、电池电极材料等方面.如果在气孔结构的工艺控制、短流程连续化工业生产等关键性技术方面取得突破,多孔泡沫金属材料将为金属材料及其它相关领域带来革命性进展1多孔泡沫金属材料的结构特点[4]泡沫金属的孔径一般较大,011~10mm或更大(一般粉末冶金金属孔径不大于0.3mm)。孔隙率较高,一般随其种类不同而不同,在40%~98%的范围内变化。直接发泡法制作的泡沫金属,孔隙率在40%~60%左右,而通孔的海绵态泡沫金属的孔隙率可高达98%。随孔隙率的提高,泡沫金属的密度降低,泡沫金属的密度低,一般只有同体积金属的1/10~3/5。它的比表面积则较大,为10~40cm2/cm3。例如孔隙率大于63%的泡沫铝合金,其密度可达1以下,能够浮于水面上. 2多孔泡沫金属的性能及其应用泡沫金属材料的性能主要取决于气孔在基体材料内的分布情况,包括气孔的类型、形状、大小、数量、均匀性、以及比表面积等.多孔泡沫金属材料自问世以来,作为结构材料,它具有轻质、高比强度的特点;作为功能材料,它具有多孔、减振、阻尼、吸音、隔音、散热、吸收冲击能、电磁屏蔽等多种物理性能[5];因此它在国内外一般工业领域及高技术领域都得到了越来越广泛的应用。 2.1渗透性能及应用渗透性是高孔隙率材料在过滤、液-液分离、噪声抑制等方面的关键性能。泡沫金属中闭孔的数目对渗透性的影响较大,只有那些具有通孔结构的泡沫材料才有渗透性能,另外,渗透性还与孔径大小、孔的表面光洁度、渗透物体的性质(如黏度、流速)、渗透压力等因素有关.因其多孔性可将其应用于化学过滤器(如滤掉液体、气体中的固体颗粒等)、供净化水使用的气化处理器、自动加油的含油轴承、带香味的装饰品等。通过对泡沫金属孔结构(如孔隙度、孔径大小、通孔度等)的调整,可以获得不同透过性能要求的泡沫金属材料。 2.2消声减震性能及应用[6-8]具有通孔结构的泡沫金属材料,当有声波或机械振动波进入时,孔内介质(一般为空气)在声波作用下产生周期性的震动而与孔壁摩擦形成摩擦热,孔内介质在声波作用下发生压缩─膨胀形变也使部分声能变为热能,这种能量转换是不可逆的,对消声起主导作用;另外,泡沫材料本身也可以因弹性震动而消耗一部分声能;又由于泡沫材料具有的特殊结构,使其具有改变声源特性的功效,可以使难以消除的中低频段噪声峰值移向高频段,这些特征均为采用常规手段进一步降低气流噪声提供了有利条件。与其它的消音材料

常见金属材料特性

45—优质碳素结构钢{最常用中碳调质钢} 主要特性最常用中碳调质钢,综合力学性能良好,淬透性低,水淬时易生裂纹。小型件宜采用调质处理,大型件宜采用正火处理。 应用举例 主要用于制造强度高的运动件,如透平机叶轮、压缩机活塞。轴、齿轮、齿条、蜗杆等。(焊接件注意焊前预热,焊后消除应力退火)。 Q235A(A3钢){最常用中碳素结构钢} 主要特性具有高的塑性、韧性和焊接性能、冷却性能,以及一定的强度,好的冷弯性能。 应用举例广泛用于一般要求的零件和焊接结构。如受力不大的拉杆、连杆、销、轴、螺钉、螺母、套圈、支架、机座、建筑结构。 40Cr{合金结构钢} 主要特性经调质处理后,具有良好的综合力学性能、低温冲击韧度及低的缺口敏感性,淬透性良好,油冷时可得到较高的疲劳强度,水冷时复杂形状的零件易产生裂纹,冷弯塑性中等,回火或调质后切削加工性好,但焊接性不好,易产生裂纹,焊接前应预热100~150℃,一般在调质状态下室使用,还可以进行碳氮共参和高频表面淬火处理。

应用举例调质处理后用于制造中速,中载的零件,如机床齿轮、轴、蜗杆、花键轴、顶针套等。调质并高频表面淬火后用于制造表面高硬度、耐磨的零件,如齿轮、轴、主轴、曲轴、心轴、套筒、销子、连杆、螺钉螺母、进气阀等。经淬火及中温回火后用于制造重载、中速冲击的零件,如油泵转子、滑块、齿轮、主轴、套环等。经淬火及低温回火后用于制造重载、低冲击、耐磨的零件,如蜗杆、主轴、轴、套环等,碳氮共渗处即后制造尺寸较大、低温冲击韧度较高的传动零件,如轴、齿轮 等。 HT150{灰铸铁} 应用举例 齿轮箱体,机床床身,箱体,液压缸,泵体,阀体,飞轮,气缸盖,带轮,轴承盖等。 35{各种标准件、紧固件的常用材料} 主要特性强度适当,塑性较好,冷塑性高,焊接性尚可。冷态下可局部镦粗和拉丝。淬透性低,正火或调 质后使用。 应用举例适于制造小截面零件,可承受较大载荷的零件:如曲轴、杠杆、连杆、钩环等,各种标准件、紧固 件。

各种金属材料的特点

各种金属材料的特点

————————————————————————————————作者:————————————————————————————————日期: ?

各种金属材料的特点 铝材类 铝材属于金属类别中有色金属之一,由于应用较广,单独介绍如下:常用有铝型材和压铸铝合金两种。其中主要由纯度高达92%以上的铝锭为主要原材料,同时添加增加强度、硬度、耐磨性等性能金属元素,如碳、镁、硅、硫等,组成多种成分“合金”。 1.1铝型材 铝型材常见如屏风、铝窗等。它是采用挤出成型工艺,即铝锭等原材料在熔炉中熔融后,经过挤出机挤压到模具流出成型,它还可以挤出各种不同截面的型材。主要性能即强度、硬度、耐磨性均按国家标准GB6063。优点有:重量轻仅2.8,不生锈、设计变化快、模具投入低、纵向伸长高达10米以上。铝型材外观有光亮、哑光之分,其处理工艺采用阳极氧化处理,表面处理氧化膜达到0.12m/m厚度。铝型材壁厚依产品设计最优化来选择,不是市场上越厚越好,应看截面结构要求进行设计,它可以在0.5~5mm不均。外行人认为越厚越强硬,其实是错误的看法。 铝型材表面质量也有较难克服的缺陷:翘曲、变形、黑线、凸凹及白线。设计者水平高者及模具设计及生产工艺合理,可避免上述缺陷不太明显。检查缺陷应按国家规定检验方法进行,即视距40~50CM来判别缺陷。 铝型材在家具中用途十分广泛:屏风骨架、各种悬挂梁、桌台脚、装饰条、拉手、走线槽及盖、椅管等等,可进行千变万化设计和运用! 铝型材虽然优点多,但也存在不理想的地方: 未经氧化处理的铝材容易“生锈”从而导致性能下降,纵向强度方面比不上铁制品.表面氧化层耐磨性比不上电镀层容易刮花.成本较高,相对铁制品成本高出3~4倍左右。 1.2压铸铝合金 压铸合金和型材加工方法相比,使用设备均不同,它的原材料以铝锭(纯度92%左右)和合金材料,经熔炉融化,进入压铸机中模具成型。压铸铝产品形状可设计成像玩具那样,造型各异,方便各种方向连接,另外,它硬度强度较高,同时可以与锌混合成锌铝合金。 压铸铝成型工艺分: 1、压铸成型 2、粗抛光去合模余料 3、细抛光 另一方面,压铸铝生产过程,应有模具才能制造,其模具造价十分昂贵,比注塑模等其它模具均高。同时,模具维修十分困难,设计出错误时难以减料修复。 压铸铝缺点: 每次生产加工数量应多,成本才低。抛光较复杂生产周期慢产品成本较注塑件高3~4倍左右。螺丝孔要求应大一点(直径4.5mm)连接力才稳定 适应范围:台脚、班台连接件、装饰头、铝型材封口件、台面及茶几顶托等,范围十分广泛。 (2)五金类 “五金”概念属通俗说法,标准分类应划分为黑色金属和有色金属两大类,它在家具中运用有管状、棒状、板状、线、角状几种。 2.1黑色金属件

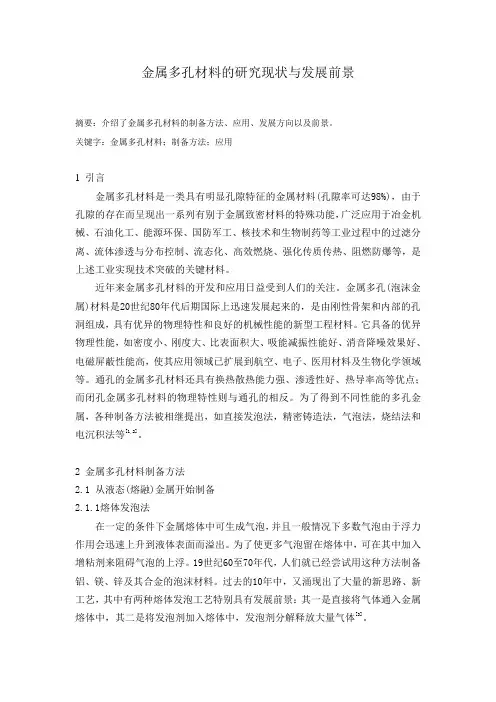

多孔金属材料的制备方法及应用研究

多孔金属材料的制备方法及应用研究 本文从网络收集而来,上传到平台为了帮到更多的人,如果您需要使用本文档,请点击下载按钮下载本文档(有偿下载),另外祝您生活愉快,工作顺利,万事如意! 多孔金属材料是金属基体与孔隙共同组成的复合材料,也是一种新型的集结构和功能于一体的材料,因其具有独特的性质而备受广大科研工作者的热切关注. 它不仅比重低、强度高,而且具有消音、减振、耐热、渗透等诸多良好的性能,因而在化工、建筑、国防、医学、环保等领域有广泛的应用. 从多孔金属材料的性质考虑,多孔金属既承接了金属方面的性能,又具有多孔材料方面的性能. 作为金属材料,相比玻璃、陶瓷、塑料等非金属,它具有耐高温、良好的导电导热性、高强度,易加工成型的特点; 作为多孔材料,它比致密金属有诸多良好的性能,如轻质、比表面积大、吸能好等. 根据金属的状态和孔隙形成的来源,逐渐产生了许多制备多孔金属材料的工艺,有些在原有的工艺条件下进行了优化和创新,并取得了一定的成效. 1 多孔金属材料的制备方法 从多孔金属材料的定义上讲,它是多孔和金属两个词的统一体,这给科研工作者提供了制备多孔金属

的着手点,从而衍生出一系列制备多孔金属的工艺,包括材料的选择、孔隙结构的来源、设备调整、工艺参数的确定等方面. 金属的状态可以分为液态、固态、气态和离子态,而气孔的产生通常是以直接和间接的方式,两者相结合从而产生了不同的制备工艺. 传统上可分为铸造法、金属烧结法、沉积法等. 1. 1 铸造法 铸造法分为熔融金属发泡法、渗流铸造法和熔模铸造法等. 1. 1. 1 熔融金属发泡法 熔融金属发泡法包括气体发泡法和固体发泡法. 此方法的关键措施是选择合适的增粘剂,控制金属粘度和搅拌速度,以优化气泡均匀性和样品孔结构控制的程度. 此法主要用于制备泡沫铝、泡沫镁、泡沫锌等低熔点泡沫金属. 对于熔融金属发泡法,当前研究较多的是泡沫铝. 李言祥对泡沫铝的制备工艺、泡沫结构特点及气孔率方面进行了深入的实验研究; 于利民等人根据采用此法生产泡沫铝在国内外泡沫金属的发展形势,总结并探讨了其制备工艺及优缺点. 1) 气体发泡法 气体发泡法指的是向金属熔体的底部直接吹入气体的方法. 为增加金属熔体的粘度,需要加入高熔点

金属多孔材料压缩行为的评述

万方数据

万方数据

万方数据

万方数据

金属多孔材料压缩行为的评述 作者:乔吉超, 奚正平, 汤慧萍, 王建永, 朱纪磊, Qiao Jichao, Xi Zhengping, Tang Huiping, Wang Jianyong, Zhu Jilei 作者单位:乔吉超,Qiao Jichao(西北工业大学,陕西,西安,710072;西北有色金属研究院金属多孔材料国家重点实验室,陕西,西安,710016), 奚正平,汤慧萍,王建永,朱纪磊,Xi Zhengping,Tang Huiping,Wang Jianyong,Zhu Jilei(西北有色金属研究院金属多孔材料国家重点实验室,陕 西,西安,710016) 刊名: 稀有金属材料与工程 英文刊名:RARE METAL MATERIALS AND ENGINEERING 年,卷(期):2010,39(3) 被引用次数:0次 参考文献(52条) 1.Nakajima H查看详情 2007 2.Gibson L J.Ashby M F Cellular Solid:Structure and Properties 1997 3.Ashby M F Metal Foams:A Design Guide 2000 4.Banhart J查看详情 2001 5.Evans A G查看详情 1999 6.Sypeck D J查看详情 2002(4) 7.Neubert V查看详情 2007 8.Neville B P查看详情 2008 9.Gülsoy H (o)zkan查看详情 2008 10.Zhou Z Y查看详情 2002 11.Shirizly A查看详情 1999 12.Cao Xiaoqing查看详情 2006 13.Wang Zhihu查看详情 2006 14.Yu Sirong查看详情 2008 15.Romero PA查看详情 2008 16.Amsterdam E查看详情 2008 17.Dawson M A查看详情 2007 18.Okumura D查看详情 2008 19.Liu Jiaan查看详情 2008 20.Liu Jiaan查看详情 2008 21.Jeon I查看详情 2005 22.Mukai T查看详情 2006 23.Kitazono K查看详情 2007 24.Aly M S查看详情 2007 25.Tan P J查看详情 2005 26.Mondal D P查看详情 2007 27.Peroni L查看详情 2008 28.Papadopoulos D P查看详情 2004

去合金化制备纳米多孔金属材料的研究进展_谭秀兰

去合金化制备纳米多孔金属材料的研究进展 * 谭秀兰 1,2 ,唐永建1,刘 颖2,罗江山1,李 恺1,刘晓波 2 (1 中国工程物理研究院激光聚变研究中心,绵阳621900;2 四川大学材料科学与工程学院,成都610065)摘要 用去合金化制备的孔隙尺寸小于100nm 的纳米多孔金属材料,开拓了多孔金属材料一个新的应用领域。目前的研究主要集中于通过不同的合金体系制备出不同的纳米多孔金属,分别介绍了纳米多孔金、铂、铜、钯、钛的制备工艺,并对孔洞形成的溶解-再沉积机制、体扩散机制、表面扩散机制、渗流机制及相分离模型进行了简述。对纳米多孔金的现有研究表明,纳米多孔金具有良好的化学稳定性、高的比表面积以及高的屈服强度,目前应用研究包括作为热交换器、传感器及催化材料等方面。 关键词 纳米多孔金属 制备 去合金化 Prog ress in R esearch on Preparations of Nanoporours M etals by Dealloying T AN Xiulan 1,2,T ANG Yongjian 1,LIU Ying 2,LU O Jiang shan 1,LI Kai 1,LIU Xiaobo 2 (1 R esear ch Center of L aser F usio n,CAEP ,M iany ang 621900;2 Depar tment o f M ater ial Science and Eng ineering ,Sichuan U niv ersity ,Cheng du 610065) Abstract N anoporo us metals made by dealloy ing display no vel pro per ties in many applicat ions.T he pr esent research concentr ates o n pr epar atio ns of mult-i nano po ro ur s metals fro m different alloys.P reparatio ns of nano po rous go ld,plat inum,co pper ,palladium and t itanium ar e r eview ed.T he mechanisms of po re for ming dur ing deallo ying a re summar ied,including the r eso lutio n -redeposit ion mechanism,volume diffusion mechanism,surface diffusio n mecha -nism,the per co lation mechanism and phase separ ation mo del.Nano po rous g old has a go od chemical stabilit y,a high specific surface area,as well as a hig h y ield str eng th.T he cur rent application r esear ches include the applications as heat ex chang ers,sensors and catalytic mat erial,and so on. Key words nanopor ous metals,preparations,deallo ying *中国工程物理研究院科学技术发展基金资助(2007B08007) 谭秀兰:女,1983年生,硕士研究生,研究方向为多孔泡沫金属 E -mail:tx l725@https://www.doczj.com/doc/0814669382.html, 0 引言 近年来利用去合金化方法制备的孔隙尺寸小于100nm 的纳米多孔金属材料由于比表面积高、密度低而具有特殊的物理、化学、机械性能,开拓了多孔金属材料新的应用领域,作为潜在的传感器和驱动器而受到国际材料学界的高度重视[1,2]。 去合金化,即选择性腐蚀,是指合金组元间的电极电位相差较大,合金中的电化学性质较活泼元素在电解质的作用下选择性溶解进入电解液而留下电化学性质较稳定元素的腐蚀过程。组元既可以是单相固溶体合金中的一种元素,又可以是多相合金中的某一相。最典型的例子是黄铜脱锌和铸铁的石墨化腐蚀。目前,对二元固溶体合金去合金化制备纳米多孔金属成为国内外研究的一大热点,特别是对通过A g -Au 系合金选择性腐蚀制备纳米多孔金的研究。现有的研究主要集中于采用不同的合金体系制备出各种不同的纳米多孔材料。本文对去合金化制备的几种纳米多孔金属及其制备过程、孔洞形成机制和应用方面的研究进行介绍。 1 去合金化制备的纳米多孔材料 纳米多孔金属材料可通过不同的合金体系制备,如通过Ag -Au [1,3-9]、Zn -A u [10]、A-l A u [11]、Cu -Au [12,13]、N-i Au [14]均已制备出纳米孔隙尺寸金。在研究纳米多孔金的基础上,国内外科学研究者们将这种方法拓展应用于其他金属体系,如S-i Pt [15]、Cu -Pt [16]、Cu -Zr [17]、M n -Cu [18]、Cu -Pd [19,20]和A-l T i [21] 等,已制备出纳米多孔铂、纳米多孔铜、纳米多孔钯和纳米多孔钛等多种纳米多孔金属材料。 1.1 纳米多孔金的制备 目前,国际上对去合金化的研究主要集中在以Ag -Au 合金体系为主的均匀固溶体。一方面从相图上看Ag -Au 在所有组成范围内形成单相无限固溶体,另一方面A g 和Au 都为面心立方结构,两元素的点阵常数分别为0.40786nm 和0.40862nm,点阵错配度仅为0.2%,在整个成分范围内点阵常数变化不大。利用Ag -Au 合金的去合金化已制备出多重孔隙尺寸的纳米多孔金块体、纳米孔隙金薄膜、纳米多孔金丝等多种多孔结构。 约翰-霍普金斯大学的Eriebac h er 教授[1]采用2.4g (12

多孔材料的应用及发展

多孔材料的应用及发展 摘要:本文综合介绍了多孔金属材料的应用,目的在于促进该材料性能结构的进一步改善,并获得更好的应用前景。 关键词: 多孔金属;应用;介绍 1引言 多孔金属由金属骨架及孔隙所组成,具有金属材料的可焊性等基本的金属属性。相对于致密金属材料,多孔金属的显著特征是其内部具有大量的孔隙。而大量的内部孔隙又使多孔金属材料具有诸多优异的特性,如比重小、比表面大、能量吸收性好、导热率低(闭孔体)、换热散热能力高(通孔体)、吸声性好(通孔体)、渗透性优(通孔体)、电磁波吸收性好(通孔体)、阻焰、耐热耐火、抗热震、气敏(一些多孔金属对某些气体十分敏感)、能再生、加工性好,等等。多孔有机高分子材料强度低且不耐高温,多孔陶瓷则质脆且不抗热震,因此,多孔金属材料被广泛应用于航空航天、原子能、电化学、石油化工、冶金、机械、医药、环保、建筑等行业的分离、过滤、布气、催化、电化学过程、消音、吸震、屏蔽、热交换等工艺过程中,制作过滤器、催化剂及催化剂载体、多孔电极、能量吸收器、消音器、减震缓冲器、电磁屏蔽器件、电磁兼容器件、换热器和阻燃器,等等[1~7] 。另外,还可制作多种的复合材料和填充材料。多孔金属既可作为许多场合的功能材料,也可作为一些场合的结构材料,而一般情况下它兼有功能和结构双重作用,是一种性能优异的多用工程材料。本文以文献[1~7]为基础分别介绍该材料的不同用途。 2过滤与分离 多孔金属具有优良的渗透性,是适合于制备多种过滤器的理想材料。利用多孔金属的孔道对流体介质中固体粒子的阻留和捕集作用,将气体或液体进行过滤与分离,从而达到介质的净化或分离作用。多孔金属过滤器可用于从液体(如石油、汽油、致冷剂、聚合物熔体和悬浮液等)或空气和其它气流中滤掉固体颗粒。使用最广的金属过滤器材料是多孔青铜和多孔不锈钢。多孔金属材料用作分离媒介,如从水中分离出油、从冷冻剂中分离水。还可作充气液体或液体分布CO 2 等的扩散媒介。在生物化学领域,金属泡沫用作肾器中渗透膜的支撑体。该原理也能扩展到那些取决于渗透或反向渗透作用的过程,如流出物处理中的脱盐和脱氢。日本住友电气工业公司在世界上首次开发出能容易净化柴油机废气的、并且实用而廉价的柴油机微粒过滤器(DPF)系统,采用的过滤材料是孔率为85%的三维网状Ni-Cr-Al合金多孔体,从而通过了1997年以后的排放烟灰量限制值[8] 。在发动机排气管道上安装DPF的方法,在十几年前就已研究过采用陶瓷作为过滤器材料来捕集废气中烟灰的系统。若烟灰的捕集量过多,则燃烧部分会发生局部温升,由于陶瓷热导率较低而产生过度的温差,过滤器就会发生破裂而熔化的现象。Ban等[9] 发明的Ni-20Cr和Ni-33Cr-1.8Al合金多孔体,可以抵抗柴油机废气的高温腐蚀且无多孔陶瓷的开裂问题,同样适于柴油机的排气过滤材料,大大减少环境污染。 经过青铜、不锈钢、镍等多孔金属过滤器净化的空气,已广泛用于各种厌氧细菌的生长,它几乎取代了原用的活性炭加脱脂棉的空气过滤器。大输液制取中的脱炭,采用多孔不锈钢或钛,过滤效果提高数倍,而且降低了维护费用,它已基本取代原用的砂滤棒。在冶金工业湿法冶炼钽粉生产中,熔融金属钠采用镍过滤器。

金属材料性能及国家标准

金属材料性能 为更合理使用金属材料,充分发挥其作用,必须掌握各种金属材料制成的零、构件在正常工作情况下应具备的性能(使用性能)及其在冷热加工过程中材料应具备的性能(工艺性能)。 ???? 材料的使用性能包括物理性能(如比重、熔点、导电性、导热性、热膨胀性、磁性等)、化学性能(耐用腐蚀性、抗氧化性),力学性能也叫机械性能。 ???? 材料的工艺性能指材料适应冷、热加工方法的能力。 ???? (一)、机械性能 ???? 机械性能是指金属材料在外力作用下所表现出来的特性。 ??? 1 、强度:材料在外力(载荷)作用下,抵抗变形和断裂的能力。材料单位面积受载荷称应力。 ??? 2 、屈服点(бs ):称屈服强度,指材料在拉抻过程中,材料所受应力达到某一临界值时,载荷不再增加变形却继续增加或产生 0.2%L 。时应力值,单位用牛顿 / 毫米 2 ( N/mm2 )表示。 ??? 3 、抗拉强度(бb )也叫强度极限指材料在拉断前承受最大应力值。单位用牛顿 / 毫米 2 ( N/mm2 )表示。 ??? 4 、延伸率(δ):材料在拉伸断裂后,总伸长与原始标距长度的百分比。 ?? 5、断面收缩率(Ψ)材料在拉伸断裂后、断面最大缩小面积与原断面积百分比。??? 6 、硬度:指材料抵抗其它更硬物压力其表面的能力,常用硬度按其范围测定分布氏硬度( HBS 、 HBW )和洛氏硬度( HKA 、 HKB 、 HRC ) ??? 7 、冲击韧性( Ak ):材料抵抗冲击载荷的能力,单位为焦耳 / 厘米 2 ( J/cm 2 ) . (二)、工艺性能 ???? 指材料承受各种加工、处理的能力的那些性能。 8 、铸造性能:指金属或合金是否适合铸造的一些工艺性能,主要包括流性能、充满铸模能力;收缩性、铸件凝固时体积收缩的能力;偏析指化学成分不均性。 9 、焊接性能:指金属材料通过加热或加热和加压焊接方法,把两个或两个以上金属材料焊接到一起,接口处能满足使用目的的特性。 10 、顶气段性能:指金属材料能承授予顶锻而不破裂的性能。 11 、冷弯性能:指金属材料在常温下能承受弯曲而不破裂性能。弯曲程度一般用弯曲角度α(外角)或弯心直径 d 对材料厚度 a 的比值表示, a 愈大或 d/a 愈小,则材料的冷弯性愈好。 12 、冲压性能:金属材料承受冲压变形加工而不破裂的能力。在常温进行冲压叫冷冲压。检验方法用杯突试验进行检验。 13 、锻造性能:金属材料在锻压加工中能承受塑性变形而不破裂的能力。 (三)、化学性能 ???? 指金属材料与周围介质扫触时抵抗发生化学或电化学反应的性能。 14 、耐腐蚀性:指金属材料抵抗各种介质侵蚀的能力。 15 、抗氧化性:指金属材料在高温下,抵抗产生氧化皮能力。 >> 返回 金属材料的检验

相关主题
文本预览
相关文档 最新文档
