、水泥试验操作细则
（一）相关标准
（二）取样方法
1、 对同一水泥厂生产的同期出厂的同品种、同强度等级的水泥 ，以一次进厂（场）的同一
出 厂编号的水泥为一批。但一批的总量不得超过500t ?随机地从不少于3个车罐中各取等
量水泥，经搅拌均匀后，再从中取不少于12kg 水泥作为检验试样.把试样均匀分成两等 份，一份由实验室按标准进行试验，一份密圭寸贮存，以备复验用.
2、 对以进厂（场）的每批水泥，视在厂（场）存放情况，应重新采集试样复验其强度和安定性
存放期超过三个月的水泥，使用前必须进行复验，并按复验结果仲裁.
（三）必试项目
1、水泥胶砂强度试验
（1）、材料
a 当水泥从取样至试验要保持 24h 以上时，应把它贮存在基本气密的容器里，容器应与 水泥不发生反应。
b. 标准砂应符合GB/T17671《水泥胶砂强度检验方法ISO 法》的质量要求。
c. 仲裁试验或其它重要试验用蒸馏水，其它试验可用饮用水。
（2）温、湿度
a 水泥试体成型试验温度为20 ±C ，相对湿度大于50%。水泥试样、标准砂、拌和水及 试摸的温度与室温相同。
b.养护箱温度为20±C ，相对湿度大于90%。养护水的温度为20±C
（3）、试体成型
a. 成型前将试摸擦净，四周的模板与底座的接触面上应涂一些黄干油，紧密装配，防 止漏浆，内壁均匀刷一薄层机油。
b. 水泥与标准砂的重量比1: 3。水灰比为0.5。
c. 每成型三条试体需称量的材料及用量见下表：
GB175-2007
GB/T 176-2008 GB/T 17671-1999 GB/T 1345-2005 GB/T 1346-2011
GB/T 12573-2008
JC/T 738-2004
GB/T 8074-2008
《通用硅酸盐水泥》； 《水泥化学分析方法》；
《水泥胶砂强度检验方法》；

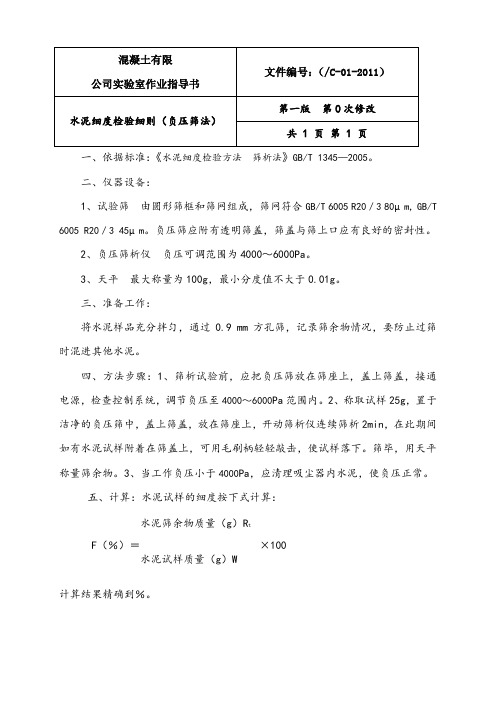

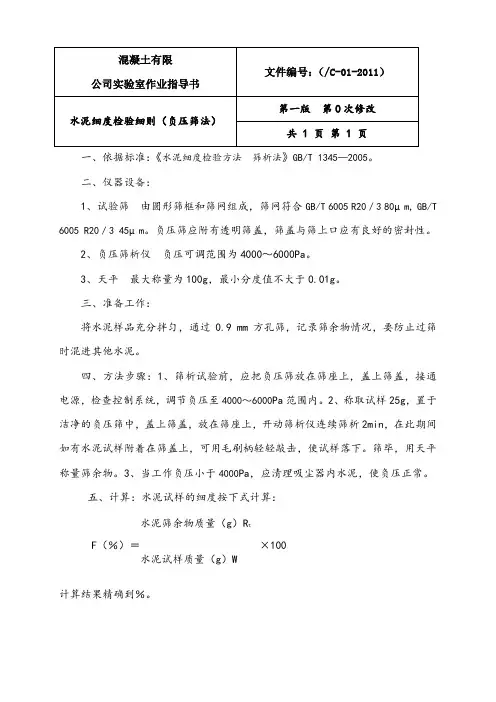

《水泥细度检验方法（80um 筛筛分析）》；
《水泥标准稠度用水量、凝结时间、安定性检验方法》 《水泥取样方法》； 《水泥强度快速检验方法》； 《水泥比表面积测定方法 勃氏法》
a.胶砂搅拌时先把水加入锅里，再加入水泥，把锅放在固定架上，上升至固定位置，然后
立即开动机器，低速搅拌30s后，在第二个30s开始的同时均匀地将砂子加入。当各级砂是分装时，从最粗粒级开始，依次将所需的每级砂量加完。把机器转至高速再拌30s。停拌90s,在第一个15s内用胶皮刮具将叶片和锅壁上的胶砂刮入中间，再高速搅拌60s。
各个搅拌阶段，时间误差应在±s内。
b.胶砂制备后立即进行成型。将空试模和模套固定在振实台上，用一个适当勺子直接从搅
拌锅里将胶砂分二层装入试模，装第一层时，每个槽里约放300g胶砂，用大播料器垂直架在模套顶部沿每个模套来回一次将料层播平，接着振实60次。再装入第二层胶砂，用小播料器播平，再振实60次。移走模套，从振实台上取下试模，用一金属直尺以近似900 的角度架在试模顶的一端，然后沿试模长度方向以横向锯割动作慢慢向另一端移动，一次将超过试模部分的胶砂刮去，并且用一直尺以近乎水平的情况下将试体表面抹平。在试模上作标记或加字条标明试件编号和试件相对于振实台的位置。
c.试验前或更换水泥品种时，搅拌锅、叶片和下料漏斗等须抹擦干净。
（4）、试件的养护
a.编号后，将试模放入养护箱养护，湿空气应能与试模台边接触。一直养护到规定的脱模
时间时取出脱模，在脱模时应防止试体损伤。硬化较慢的水泥允许延期脱模，但在试验报告中予以说明。
b.试体脱模后立即放入水槽中养护，试体之间应留有空隙、试体间隔或试体上表面的水深不得小于
5mm。
（5）、强度实验
a各龄期的试体必须在下列时间内进行强度试验：
龄期时间
3d 3d ±45mi n
28d 28d±lh
b.抗折强度试验：每龄期取出三条试体先做抗折强度试验。试验前15min （24h龄期或延
迟到48h脱模的试体）从水中取出试体，擦去试体表面的附着物，用湿布覆盖至试验为止。擦去试体表面附着水分和砂粒。清除夹具上圆拄表面粘着的杂物，试体放入抗折夹具内，应使侧面与圆拄接触。试体放入后调整夹具，使杠杆在试体折断时尽可能
地接近平衡位置。抗折试验加荷速度为（50±0）N/S。
c.抗折试验后的两个断块应立即进行抗压试验。抗压试验须用抗压夹具进行，试体受压面为40mM
40mm。试验前应清除试体受压面与加压板间的砂粒及杂物。试验时以试体的侧面作为受压面，试体的底面靠紧夹具定位销，并使夹具对准压力机压板中心。压力机加荷速度应控制在（2400
吃00）N/S的范围内，在接近破坏时更应严格掌握。
2、水泥的安定性
(1)安定性的测定方法：测定方法可以用饼法也可用雷氏法，有争议时以雷氏法为准。饼
法是观察水泥净浆试饼沸煮后的外形变化来检验水泥的安定性。雷氏法是测定水泥净浆在雷氏夹中沸煮后的膨胀值。
(2)测定前的准备工作：若采用雷氏法时每个雷氏夹须配备质量约75-85g的玻璃板两块。
若采用饼法时一个样品需准备两块约100mrK 100mm的玻璃板。每种方法需要成型两个试件。凡与水泥净浆表面接触的玻璃板和雷氏夹表面都要稍稍涂上一层油。
(3)水泥标准稠度净浆的制备：以标准稠度用水量加水泥制成标准稠度净浆。采用调整水
量方法时，拌和水量按经验找水，采用不变水量法时拌和水量为142.5ml,水量准确到
0.5ml。
(4)试饼的成型方法：将制备好的净浆取出一部分分成两等份，使之呈球形，放在预先准备好的玻璃
上，轻轻振动玻璃板并用湿布擦过的小刀由边缘向中央抹动，做成直径70-80mm、中心厚度约10mm、边缘渐薄、表面光滑的是试饼，接着将试饼放入标准养护箱内养护(24吃)h。
(5)雷氏夹试件的制备方法：将预先准备好的雷氏夹放在已稍擦油的玻璃板上，并立刻将
已制好的标准稠度净浆装满试模，装模时一只手轻轻扶持试模，另一只手用宽约10mm 的小刀插捣15次左右然后抹平，盖上涂油的玻璃板，接着立刻将试模移至标准养护箱内养护(24⑵h0
(6)沸煮：调整好沸煮箱内的水位，保证在整个沸煮过程中水都没过试件，不需中途添补
试验用水，同时又保证能在(30 ±)min内加热至沸，并恒沸3h±5min.
3、凝结时间的测定(初凝)
(1)凝结时间用符合ISO9597-1989规定的仪器进行测定，此时仪器棒下端应改为试针，装净浆的试
模采用圆模。
(2)凝结时间的测定可以用人工测定也可以用符合标准操作要求的自动凝结时间测定仪测
定，两者有矛盾以人工测定为准。
(3)测定前的准备工作：将圆模放在玻璃板上，在内侧稍稍涂上一层机油，调整凝结时间测定仪测
定，两者有矛盾以人工测定为准。
(4)试件的制备：以标准稠度用水量加水制成标准稠度净浆后，立即一次装入圆模振动次数刮平，然
后放入标准养护箱内。记录开始加水的时间作为凝结时间的起始时间。
(5)凝结时间的测定：试件在标准养护箱中养护至加水后30min时进行第一次测定。测定时，从标准养护箱中取出圆模放到试针下，使试针与水泥净浆表面接触，拧紧螺丝1-2s 后突然放松，试针垂直自由沉入净浆，观察试针停止下沉时指针读数。当试针沉至距底
板4m± 1mm时，既为水泥达到初凝状态(当下沉不超过1-0.5mm时为水泥达到终凝状态)。由开始加水到初凝(终凝)状态的时间分别为该水泥的初凝时间(终凝时间)用分
(min)来表示。测定时应注意，在测试过程中试针贯入的位置至少要距圆模内壁10mm。
临近初凝时，每隔5min测定一次，(临近终凝时每隔15min测定一次)到达初凝(或终凝状态时）应立即重复一次，当两次结论相同时才能定为到达初凝（或终凝）状态，每次测定不得让试针落入原针孔，每次测试完毕须将试针擦净并将圆模放回标准养护箱内，整个测定过程中要防止圆模受振。
4、胶砂流动度：
（1）胶砂制备：一次实验应称取的材料数量，水泥：300g,标准砂：750g,水按预定的水灰比进行计算。也可按《水泥胶砂强度检验方法》GB/17671-1999规定称量水泥和标准砂。
胶砂搅拌方法与水泥胶砂强度检验方法相同。
（2）在拌和胶砂的同时，用湿布抹擦桌台面、捣棒、截锥圆模和套模内臂，并把他们置于玻璃板中心，盖上湿布。
（3）将拌和好的水泥胶砂，迅速的分两层装入模内，第一层装入圆锥模的三分之二，用小
刀在垂直的两个方向划实约十余次，在用圆柱捣棒自边缘到中心均匀捣压15次，接着装第二层胶砂，装至高出圆模约20mm，同样用小刀划实10次，再用圆柱捣棒自边缘至中心均匀捣压10次，捣压深度：第一层捣至胶砂高度的1/2,第二层捣至不超过已捣实的底层表面（装胶砂与捣实时用手将截圆模扶持不要移动）。
（4）捣实完毕，取下模套，用小刀将高出截锥圆模的胶砂刮去并抹平，抹平后将圆模垂直向上轻轻提起，开动水泥胶砂流动测定仪。
（5）跳动完毕，用卡尺测量水泥胶砂底部扩散的直径，取相垂直的两直径的平均值为水泥胶砂流动度，用mm表示。
（四）试验结果评定
1、水泥胶砂强度试验评定：
抗折强度：结果以一组三个试体抗折结果的平均值作为试验结果。当三个强度值中有一个超过平均值±0%时，应剔除后再平均作为抗压强度的试验结果。若有两个值超过平均值±0%时，试验结果视为无效，应重新进行试验。
抗压强度：以六个抗压强度测定值的算术平均值为试验结果。如六个测定值中有一个超出六个平均值的±0%，就应剔除这个结果，以剩下五个平均值为结果，如果五个测定值定值中再有超过它们平均值±0%时则此组结果作废。
水泥强度的评定：以抗压、抗折强度均满足该强度等级要求方可评为符合该强度等级的要求，并应按强度等级评定。
2、水泥安定性试验评定：
煮沸结束，放掉箱中的热水，打开箱盖，待箱体冷却至室温，取出试件进行判别。若为试饼，目测未发现裂缝，用直尺检查也没有弯曲的试饼为安定性合格，反之为不合格。当两个试饼判别有矛盾时，该水泥的安定性为不合格。
若为雷氏夹，测量试件指针尖端间的距离（C）,记录至小数点后一位，当两个试件煮后增加距离（C-A ）的平均值不大于5.0mm时，即认为该水泥安定性合格，当两个试件的（C-A）相差超过4mm时，应用同一样品再重做一次试验。再如此，则认为该水泥安定性不合格。
3、初凝时间：不得早于45min。
4、终凝时间：不得迟于10h。
二、砂试验操作细则
（一）相关标准
JGJ 52-2006 《普通混凝土用砂、石质量及检验方法标准》；
GB/T 14684-2011 《建筑用砂》。
（二）砂试验的取样方法和数量的规定
1、砂进场应逐车目测验收，并按规定取样进行检验，当连续供应、材料来源稳定时，
每周抽检不少于一次。
2、每一验收批取样一组。
3、取样方法：在料堆上取样时，取样部位均匀分布，取样先将取样部位表层铲除，然后由各部位抽取大致相等的试样8份，搅拌均匀后用四分法缩分至22Kg或52Kg，组成一个试样。
（三）必试项目
1、筛分析试验
1）按四分法进行缩分试样，用于筛分析的试样，颗粒粒径不应大于10m m。试验
前应先将来样通过10 mm筛，并算出筛余百分率。然后称取每份不少550g的试
样两份，分别倒入两个浅盘中，在105±5。C的温度下烘干至恒温。冷却至室温备用；
2）准确称取烘干试验500g，置于按筛孔大小顺序排列（大孔在上、小孔在下）的套筛的最上一只筛（即5mm筛孔筛）上，将套筛装入摇筛机内固定，筛分时间为10min左右；然后取出套筛，再按筛孔大小顺序，在清洁的浅盘上逐个进行手筛，直至每分钟的筛出量不超过试样总量的0.1%时为止，通过的颗粒并入下一个筛，并和下一个筛中试样一起过筛，按这样的顺序进行，直至每个筛全部筛完为止；
3）称取各筛筛余试样重量（精确至1g），所有各筛的分计筛余量和底盘中剩余量
的总和与筛分前的试样总量相比，其差不得超过1%。
2、含泥量试验：
1）试样制备应符合下列规定：将样品在潮湿状态下用四分法缩分至约1100g置于温度
为105±5。C的烘箱烘干至恒重，冷却至室温后，立即称取各为400g（m。）的试样两份备用。
2）含泥量试验应按以下步骤进行：
3）取烘干的试样一份置于容器中，并注入饮用水，使水面高出砂面约150m m，充
分拌混均匀后，浸泡2h，然后用手在水中淘洗试样，使尘屑、淤泥和粘土与砂粒分离，并使之悬浮或溶于水中。缓缓地将浑浊液倒入 1.25mm及0.080mm的套筛
（1.25mm筛放置上面）上，滤去小于0.080mm的颗粒。试验前筛子的两面应先用水润
湿，在整个过程中应注意避免砂粒丢失。
4）再次加水于筒中，重复上述过程，直到筒内的水清澈为止。
5）用水冲洗剩留在筛上的细粒。并将0.080筛放在水中（使水面略高出筛中砂粒的
1.目的 为了规范实验室用水，保证分析测定结果的准确可靠，确保实验数据的科学性和公证性，特制订此管理规定。 2.适用范围 本规定适用于检测中心分析实验用水的管理。 3. 责任 3.1 试剂管理员负责实验室用水的制备、检查分析、参与检验和贮存管理。 3.2 技术员在使用纯水的过程中应保证器皿或容器等的清洁，避免水的污染。 4. 内容 4.1 实验室用水的要求 4.1.1 外观：实验室用水目视观察应为无色透明的液体； 4.1.2 实验室用水分类、用途和检验标准： 表1 实验室用水的技术指标与检验频率
4.2 实验室超纯水的制备及检验检测（参照GB/T6682“一级水”检测） 4.2.1 按照超纯水机的说明书要求制备超纯水； 4.2.2电导率检验：Arium 611超纯水机具有电阻率的“在线”监测功能，并按校准周期要求进行校准。4.2.3吸光度检验：将水样分别注入1cm和2cm的石英比色皿中，在紫外分光光度计上，于254nm处，以1cm比色皿中水为参比，测定2cm比色皿中水的吸光度。 4.2.4可溶性硅检验：量取520mL超纯水，注入铂皿中，在防尘条件下，用亚沸蒸发至约20mL，停止加热，冷却至室温，加 1.0mL钼酸铵溶液（50g/L），摇匀，放置5min后，加 1.0mL草酸溶液（50g/L），摇匀，放置1min后，加1.0mL对甲氨基酚硫酸盐溶液（2g/L），摇匀。移入比色管中，稀释至25mL，摇匀，于60℃水浴中保温10min。溶液所呈蓝色不得深于标准比色溶液。 标准比色溶液的制备是取0.50mL二氧化硅标准溶液（10mg/L），用水样稀释至20mL后，与同体积试液同时同样处理。 4.3实验室纯化水的检验检测（按《中国药典》二部“纯化水”项下检测）
实验室安全操作规程 一、实验室安全守则 (一)分析人员必须认真学习分析规程和有关的安全技术规程，了解设备性能及操作中可能发生事故原因，掌握预防和处理事故的方法。 (二)玻璃管与胶管、胶塞等拆装时，应先用水润湿，手上垫棉布，以免玻璃管折断扎伤。 (三)稀释浓硫酸的容器要放在塑料盆中，只能将浓硫酸慢慢到入水中，不能相反!必要时用水冷却。 (四)蒸馏和提纯时不能离人，以防温度过高或冷却水突然中断。 (五)化验室每瓶试剂必须贴有明显的与内容物相符的标签。严禁将用完的原装试剂空瓶不更换标签而装入别种试剂。发现试剂瓶上标签掉落或将要模糊时应立即贴好标签。 (六)不准使用绝缘损坏或老化的线路及电器设备。保持电器及电线的干燥。 (七)正确操作闸刀开关，应使闸刀处于安全合上或完全拉断的位置，不能若即若离，以防接触不良打火花。 (八)使用酒精灯时，注意酒精切勿装满，应不超过容量的2/3，灯内酒精不足1/4容量时，应灭火后添加酒精。燃着的灯焰应用灯冒盖灭，不可用嘴吹灭，以防引起灯内酒精起燃。酒精灯应用火柴点燃，不应用另一正燃的酒精灯来点，以防失火。 (九)若局部起火，应立即切断电源，用湿抹布或石棉布覆盖熄灭。若火势较猛，应立即与有关部门联系，请求救援。 (十)打开浓盐酸、浓硝酸、浓氨水试剂瓶塞时应戴防护用具。 (十一)打开高温烘箱前，须确认箱内温度小于100℃后方可打开。 (十二)若遇酸碱液灼烧时，速用大量自来水冲洗患处。属酸液烧伤，用2%碳酸氢钠冲洗；属碱液烧伤，用2%硼酸冲洗，再用清水冲洗。 二、化学试剂的分类和规格 (一)化学试剂按其用途分为一般试剂、基准试剂、无机离子分析用有机试剂、色谱试剂与制剂、指示剂与试纸等。 (二)实验室最常见试剂的规格 1.基准试剂是一类用于标定滴定分析标准溶液的标准参考物质，可作为滴定分析中的基准物用，也可精确称量后直接配制标准溶液。主成分含量一般在99.95％—100.05％，杂质含量略低于优级纯或与优级纯相当。标签颜色为浅蓝色。 2.优级纯试剂，也称为保证试剂，其成分高，杂质含量低，主要用于精密的科学研究和测定工作，简称GR级。 3.分析纯试剂，简称AR级，质量略低于优级纯，用于一般的科学研究和重要的测定。 4.化学纯试剂，简称CP级，质量较分析纯差，用于工厂、教学实验的一般分析工作。 5.实验试剂，简称IR级，杂质含量多，主要用于普通的实验或研究。 三、化学试剂的使用方法和存放 (一)使用方法 化验人员要熟知最常用试剂的性质，如市售酸碱的浓度，试剂在水中的溶解性，有机溶剂的沸点，试剂的毒性、危险性及其化学性质等，要注意保护试剂瓶的标签，它表明试剂的名称、规格、质量，万一掉失应照原样贴牢。分装或配置试剂后应立即贴上标签。决不可在瓶中装上不是标签指明的物质。无标签的试剂可取小样检定，不能用的要慎重处理，不应乱倒。 为保证试剂不受沾污，应当用清洁的牛角勺从试剂瓶中取出试剂，决不可用手抓取。
预拌混凝土实验室作业指导 书
(此文档为Word 格式，下载后可以任意编辑修改！） 预拌混凝土实验室作业指导书 工程名称： 编制单位： 编制人： 审核人： 批准人： 编制日期：年月日 1
一、水泥试验操作细则 ( 一) 相关标准 GB175-2007 《通用硅酸盐水泥》； GB/T 176-2008 《水泥化学分析方法》； GB/T 17671-1999 《水泥胶砂强度检验方法》； GB/T 1345-2005 《水泥细度检验方法(80um筛筛分析) 》； GB/T 1346-2011 《水泥标准稠度用水量、凝结时间、安定性检验方法》； GB/T 12573-2008 《水泥取样方法》； JC/T 738-2004 《水泥强度快速检验方法》； GB/T 8074-2008 《水泥比表面积测定方法勃氏法》 ( 二) 取样方法 1、对同一水泥厂生产的同期出厂的同品种、同强度等级的水泥, 以一次进厂 ( 场) 的同一出厂编号的水泥为一批。但一批的总量不得超过500t. 随机地从不少于 3 个车罐中各取等量水泥, 经搅拌均匀后 , 再从中取不少于12kg 水泥作为检验试样 . 把试样均匀分成两等份, 一份由实验室按标准进行试验, 一份密封贮存 , 以备复验用. 2、对以进厂( 场) 的每批水泥 , 视在厂(场) 存放情况,应重新采集试样复验其 强度和安定性 . 存放期超过三个月的水泥, 使用前必须进行复验, 并按复验结果仲裁 . ( 三) 必试项目 1、水泥胶砂强度试验 2
（1）、材料 a. 当水泥从取样至试验要保持24h 以上时，应把它贮存在基本气密的容器 里，容器应与水泥不发生反应。 b. 标准砂应符合GB/T17671《水泥胶砂强度检验方法ISO 法》的质量要求。 c. 仲裁试验或其它重要试验用蒸馏水，其它试验可用饮用水。 （2）温、湿度 a. 水泥试体成型试验温度为20±2℃，相对湿度大于50%。水泥试样、标准 砂、拌和水及试摸的温度与室温相同。 b. 养护箱温度为20±1℃，相对湿度大于90%。养护水的温度为20±1℃ （3）、试体成型 a. 成型前将试摸擦净，四周的模板与底座的接触面上应涂一些黄干油，紧 密装配，防止漏浆，内壁均匀刷一薄层机油。 b. 水泥与标准砂的重量比1：3。水灰比为0.5 。 c. 每成型三条试体需称量的材料及用量见下表： 材料用量 水泥（g）450± 2 标准砂（g）1350± 5 拌合水（g）225± 1 a. 胶砂搅拌时先把水加入锅里，再加入水泥，把锅放在固定架上，上升至固定 位置，然后立即开动机器，低速搅拌30s 后，在第二个30s 开始的同时均匀地将砂子加入。当各级砂是分装时，从最粗粒级开始，依次将所需的每级砂 量加完。把机器转至高速再拌30s。停拌90s，在第一个15s 内用胶皮刮具将叶片和锅壁上的胶砂刮入中间，再高速搅拌60s。各个搅拌阶段，时间误 3
编号：SM-ZD-72796 有机化学实验室安全标准 操作规程 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
有机化学实验室安全标准操作规程 简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 1职责 1.1实验室主任对安全全面负责。经常进行安全督察，组织安全检查，负责处理安全事故。 1.2实验员负责水、电线路、消防器材的配置和设施安全检查。 1.3各科实验老师负责本科的化学药品、水电气、门窗的安全。 1.4实验员负责试剂、药品，特别是有毒有害，易燃、易爆物质的管理。 2. 工作程序 2.1 安全操作规范 2.1.1检测人员在工作中要严格按照操作规程，杜绝一切违章操作，发现异常情况立即停止工作，并及时登记报告。 2.1.2禁止用嘴、鼻直接接触试剂。使用易挥发、腐蚀性
强、有毒物质必须带防护手套，并在通风橱内进行，中途不许离岗。 2.1.3在进行加热、加压、蒸馏等操作时，操作人员不得随意离开现场，若因故须暂时离开，必须委托他人照看或关闭电源。 2.1.4各种安全设施不许随意拆卸搬动、挪作他用，保证其完好及功能正常。 2.1.5操作人员要熟悉所使用的仪器设备性能和维护知识，熟悉水、电、燃气、气压钢瓶的使用常识及性能，遵守安全使用规则，精心操作。 2.2 有毒有害物质的管理 2.2.1化学试剂、药品中凡属易燃易爆，有毒(特别是剧毒物品)、易挥发产生有害气体的均应列为危险物品，严格分类，加强管理，专人负责。 2.2.2建立详细帐目，帐、物、卡相符，专人限量采购，入库检查。 2.2.3危险物品、易燃易爆物品单独存放，有毒物品放入专用加锁铁柜内，注意通风。
实验室常用器材使用方法及注意事项
实验室常见仪器使用方法及注意事项 一、常见的仪器 （一）初中化学实验常见仪器 反应容器可直接受热的：试管、蒸发皿、燃烧匙、坩埚等能间接受热的：烧杯、烧瓶、锥形瓶（加热时，需加石棉网） 常存放药品的仪器：广口瓶（固体）、细口瓶（液体）、滴瓶 （少量液体）、集气瓶（气体） 用加热仪器：酒精灯 计量仪器：托盘天平（称固体质量）、量筒（量液体体积） 仪分离仪器：漏斗 取用仪器：药匙（粉末或小晶粒状）、镊子（块状或较大颗粒）、胶头滴管（少量液体） 器夹持仪器：试管夹、铁架台（带铁夹、铁圈）、坩埚钳其它仪器：长颈漏斗、石棉网、玻璃棒、试管刷、水槽 不能加热：量筒、集气瓶、漏斗、温度计、滴瓶、表面皿、广口瓶、细口瓶等 1、试管 （1）、用途： a、在常温或加热时，用作少量试剂的反应容器。 b、溶解少量固体。 c、收集少量气体的容器 d、用于装置成小型气体的发生
器。 （2）、注意事项： a、加热时外壁必须干燥，不能骤热骤冷，一般要先均匀受热，然后才能集中受热， 防止试管受热不均而破裂。 b、加热时，试管要先用铁夹夹持固定在铁架台上（短时间加热也可用试管夹夹持）。 试管夹应夹在的中上部（或铁夹应夹在离试管口的1/3处）。c、加热固体时，试管口要略向下倾斜，且未冷前试管不能直立，避免管口冷凝水倒流 使试管炸裂。 d、加热液体时，盛液量一般不超过试管容积的1/3（防止液体受热溢出），使试管与桌面 约成45°的角度（增大受热面积，防止暴沸），管口不能对着自己或别人（防止液体喷出伤人）。反应时试管内的液体不超过试管容积的1/2。 2、烧杯用途：①溶解固体物质、配制溶液，以及溶液的稀释、浓缩 ②也可用做较大量的物质间的反应 注意事项：受热时外壁要干燥，并放在石棉网上使其受热均匀（防止受热不均使烧杯炸裂）， 加液量一般不超过容积的1/3（防止加热沸腾使液体外溢）。
实验室设备作业指导书 拉伸试验作业指导书 1、试验目的 测定金属材料、冶金产品和石油管材的各种拉伸性能指标。 2、试验标准 GB/T 228-2002金属拉伸试验方法。 3、试验程序和步骤 3.1 检查试样的表面质量，有裂纹等缺陷的试样不得进行拉伸试验。 2012年2月1日发布2012 年3月1日实施
3.2 检查试样表面尺寸，不符合要求的试样不得进行拉伸试验，特殊情况除外；同 时记录试样的宽度、 厚度和直径，并计算试样原始面积，至少保留4位有效数字。 3.3 用小标记、细划线等标记原始标距，但不得用引起过早断裂的缺口做标记。 3.4 根据试样的尺寸和钢级选择适当的载荷范围。 3.5 根据试样的形状选择适宜的夹具。 3.6 按工作台升降按钮，以调整试样尺寸的试验空间。 3.7 将试样一端夹于钳口。 3.8 开动油泵，并闭回油阀，开启送油阀，使工作台上升约10mm然后关闭送油阀。 3.9 调整指针对正零位。 3.10把工作台降至适当高度，将试样另一端夹在下钳口中。 3.11进入试验窗口，输入相关参数。 3.12 首先夹持试样上夹持部位，调整试样使其中心线和试验机中心线一致，然后再夹持 下夹持部分，试样夹持部分最少要为夹块长度的3/4。 3.13 装引伸计时应使引伸计夹持部分位于试样标距内。 3.14开始试验，软件自动切换到试验界面。 3.15按试样要求的加荷速度，缓缓开启送油阀，进行加荷试验。 3.16依程序提供的提示窗口，卸去引伸计后，继续拉伸直至试样断裂。并关闭送油阀，并停 止油泵工作 在试验结果栏中，程序将自动计算出的结果显示其中，保存并打印试验数据。 3.17 先卸掉下部分残样，再卸下上部分残样；然后把试样断口接在一起，根据打印的标 点测量相应的L K值，测量时尽可能使断裂位置位于测量中心，当断于标距外三分之二 位置时应按标准要求进行补偿，测量保留到小数点后一位。 3.19 妥善保管残余样品。 3.20 计算并填写运转记录、记录开机、关机时间、试验时温度和试验情况等。
实验室安全操作规程 安全管理管理程序 1. 目的 实验室是用水、用电及使用易燃易爆、有毒试剂集中的场所，必须制定严格管理程序，保证人身和财产的安全。 2. 适用范围 实验室及技术中心部门各个场所及设施。 3. 职责 3.1技术总监对安全全面负责。经常进行安全教育，组织安全检查，处理安全事故。 3.2公司安全员负责水、电线路、消防器材的配置和设施安全检查。 3.3技术中心技术员负责实验室的化学药品、水电气、门窗的安全。 3.4技术中心研发员负责试剂、药品，特别是有毒有害，易燃、易爆物质的管理。 4. 工作程序 4.1 安全操作规范 4.1.1在实验室进行实验的所有人员在工作中要严格按照操作规程，杜绝一切违章操作，发现异常情况立即停止工作，并及时登记报告。 4.1.2禁止用嘴、鼻直接接触试剂。使用易挥发、腐蚀性强、有毒物质必须带防护手套，并在通风橱内进行，中途不许离岗。 4.1.3在进行加热、加压、皂化、蒸馏等操作时，操作人员不得随意离开现场，若因故须暂时离开，必须委托他人照看或关闭电源。 4.1.4各种安全设施不许随意拆卸搬动、挪作他用，保证其完好及功能正常。 4.1.5操作人员要熟悉所使用的仪器设备性能和维护知识，熟悉水、电、燃气的使用常识及性能，遵守安全使用规则，精心操作。
4.2 有毒有害物质的管理 4.2.1化学试剂、药品中凡属易燃易爆，有毒(特别是剧毒物品)、易挥发产生有害气体的均应列为危险物品，严格分类，加强管理。 4.2.2危险物品、易燃易爆物品单独存放，有毒物品放入专用加锁铁柜内，注意 通风。 4.2.3实验室内不宜大量贮存有机溶剂，不许存放剧毒试剂。 4.2.4实验结束后，及时整理卫生，保证实验室的干净、整洁。 4.3 三废处理 4.3.1在实验过程中产生的废液中若具有腐蚀性和毒性。这类废液直接排放于下水管道将会污染环境，必须统一收集，进行有效的处理后再排放。 4.3.2实验室产生的废液贮存到一定数量后，集中处理。用于回收的废液的容器应分类盛装，禁止混合贮存，以免发生剧烈化学反应而造成事故。 4.3.3沾附有害物质的滤纸、称量纸、药棉等应与生活垃圾分开，单独处理。 4.4 安全管理 4.4.1安全工作人人有责，应杜绝人身伤亡事故，保证实验工作顺利进行。4.4.2经常检查安全隐患，防微杜渐，出现问题及时上报，迅速认真整改。 4.4.3实验室配备的安全设施和消防器材，要放在具有醒目标志的地方，不得挪动，有关人员应掌握消防器材的正确使用方法。公司安全员负责定期检查，及时更换过期、失效消防器材。 4.4.4由公司安全员定期检查电路，防止元器件老化、损坏造成事故。移动、检修带电设备应切断电源。电路(线)电器设备故障应由专人检修。 4.4.5实验室设不脱产安全负责人，负责本室水、电、气、门、窗的安全，部门负责人对本部门安全负责并经常督促检查。 4.4.6一旦发生事故，应立即采取有效措施，防止事态扩大，抢救伤亡人员，并保护现场，通知有关人员处理事故。
超净工作台 标准： A.根据环境的洁净程度，可定期（一般2～3个月）将粗滤布拆下清洗予以更换； B.定期（一般为一周）对超净工作台环境进行灭菌，同时，经常用纱布沾上酒精或丙酮有机溶剂将紫外杀菌灯外表面揩擦干净，保持表面清洁，否则会影响杀菌效果； C.当加大风机电压不能使操作风速达到0.32m/s时，必须更换高效空气过滤器； D.更换高效空气过滤器时可打开顶盖，更换时应注意过滤器上的箭头标志，箭头指向即为层气流流向； E.更换高效空气过滤气后，应用尘埃粒子计数器检查四周边框密封是否良好，调节风机电压，使操作平均风速保持在0.32～0.48m/s范围内，再有用Y09-4型尘埃粒子计数器检查洁净度。操作规程： A.使用工作台时，应提前1小时开机，同时开启紫外灭菌灯，处理操作区内表面积累的微生物，三十分钟后关闭杀菌灯； B.新安装的或长期未使用的工作台，使用前必须对工作台和周围环境先用超净真空吸尘器或用不产生纤维的工具进行清洁工作台，再采用药物灭菌法和紫外线灭菌法进行灭菌处理； C.操作区内不允许存放不必要的物品，以保持操作区的洁净气流流型不受干扰； D.操作区内应尽量避免作明显扰乱气流流型的动作； E.操作区内的使用温度不得大于60℃。 冰箱 使用标准： A.在冰箱接入电源之前，请仔细核对冰箱的电压范围和电源电压是否相等； B.冰箱必须有干燥的接地，如果电气线路没有接地，那么必须请电工将冰箱单独接地； C.不可将汽油、酒精、胶粘剂等易燃、易爆品放入冰箱内，以免引起爆炸； D.冰箱不能在有可燃性气体的环境中使用，如发现可燃气体泄漏，千万不可拔去电源插头，关闭温控器或灯开关，否则会产生电火花，引起爆炸； E.切勿用水喷洒冰箱顶部，以免使电气零件受损，发生危险； F.清洁保养及搬动冰箱时必须切断电源，并小心操作，不让电气元件受损； G.冰箱应放置在平坦、坚实的地面上，如放置不平，可调节箱底平脚； H.冰箱应放置在通风干燥，远离热源的地方，并避免阳光直射； I.冰箱在一般使用时，会结霜，当结霜特别严重时，可关机或关掉电源进行人工化霜，必要时可打开柜门加速霜层融化； J.当冰箱搁置不用时或长时间使用箱内出现异味时，必须进行清理； K.不可用酸、化学稀释剂，汽油、苯之类物品清洗冰箱任何部件； L.箱内不要放熟的食品，热的仪器必须冷却至室温后，再放入箱内； 操作规程： A.首次通电或长时间不用重新通电时，由于箱内外温度接近，为迅速进入冷藏状态，可把温度调至最冷处，待冰箱连续运行2～3小时，箱温降低后，再将温度调至适当位置； B.在使用中，不要经常调动温度控制器； 电子天平 操作规程： A.将电子天平置于稳固、平整的台面上； B.插上电源，打开开关；
预拌混凝土实验室作业指导书 工程名称： 编制单位： 编制人： 审核人： 批准人： 编制日期：年月日 1
一、水泥试验操作细则 ( 一) 相关标准 GB175-2007 《通用硅酸盐水泥》； GB/T 176-2008 《水泥化学分析方法》； GB/T 17671-1999 《水泥胶砂强度检验方法》； GB/T 1345-2005 《水泥细度检验方法(80um筛筛分析) 》； GB/T 1346-2011 《水泥标准稠度用水量、凝结时间、安定性检验方法》； GB/T 12573-2008 《水泥取样方法》； JC/T 738-2004 《水泥强度快速检验方法》； GB/T 8074-2008 《水泥比表面积测定方法勃氏法》 ( 二) 取样方法 1、对同一水泥厂生产的同期出厂的同品种、同强度等级的水泥, 以一次进厂 ( 场) 的同一出厂编号的水泥为一批。但一批的总量不得超过500t. 随机地从不少于 3 个车罐中各取等量水泥, 经搅拌均匀后 , 再从中取不少于12kg 水泥作为检验试样 . 把试样均匀分成两等份, 一份由实验室按标准进行试 验, 一份密封贮存, 以备复验用. 2、对以进厂( 场) 的每批水泥, 视在厂(场) 存放情况, 应重新采集试样复验其 强度和安定性 . 存放期超过三个月的水泥, 使用前必须进行复验, 并按复验结果仲裁. ( 三) 必试项目 1、水泥胶砂强度试验
（1）、材料 a. 当水泥从取样至试验要保持24h 以上时，应把它贮存在基本气密的容器 里，容器应与水泥不发生反应。 b. 标准砂应符合GB/T17671《水泥胶砂强度检验方法ISO 法》的质量要求。 c. 仲裁试验或其它重要试验用蒸馏水，其它试验可用饮用水。 （2）温、湿度 a. 水泥试体成型试验温度为20± 2℃，相对湿度大于50%。水泥试样、标准 砂、拌和水及试摸的温度与室温相同。 b. 养护箱温度为20± 1℃，相对湿度大于90%。养护水的温度为20± 1℃ （3）、试体成型 a. 成型前将试摸擦净，四周的模板与底座的接触面上应涂一些黄干油，紧 密装配，防止漏浆，内壁均匀刷一薄层机油。 b. 水泥与标准砂的重量比1：3。水灰比为。 c. 每成型三条试体需称量的材料及用量见下表： 材料用量 水泥（g）450± 2 标准砂（g）1350± 5 拌合水（g）225± 1 a. 胶砂搅拌时先把水加入锅里，再加入水泥，把锅放在固定架上，上升至固定 位置，然后立即开动机器，低速搅拌30s 后，在第二个30s 开始的同时均匀地将砂子加入。当各级砂是分装时，从最粗粒级开始，依次将所需的每级砂 量加完。把机器转至高速再拌30s。停拌 90s，在第一个15s 内用胶皮刮具将叶片和锅壁上的胶砂刮入中间，再高速搅拌60s。各个搅拌阶段，时间误
编号：SM-ZD-85177 实验室安全标准操作规程Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
实验室安全标准操作规程 简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 1职责 1.1实验室主任对安全全面负责。经常进行安全督察，组织安全检查，负责处理安全事故。 1.2实验员负责水、电线路、消防器材的配置和设施安全检查。 1.3各科实验老师负责本科的化学药品、水电气、门窗的安全。 1.4实验员负责试剂、药品，特别是有毒有害，易燃、易爆物质的管理。 2. 工作程序 2.1 安全操作规范 2.1.1检测人员在工作中要严格按照操作规程，杜绝一切违章操作，发现异常情况立即停止工作，并及时登记报告。 2.1.2禁止用嘴、鼻直接接触试剂。使用易挥发、腐蚀性
强、有毒物质必须带防护手套，并在通风橱内进行，中途不许离岗。 2.1.3在进行加热、加压、蒸馏等操作时，操作人员不得随意离开现场，若因故须暂时离开，必须委托他人照看或关闭电源。 2.1.4各种安全设施不许随意拆卸搬动、挪作他用，保证其完好及功能正常。 2.1.5操作人员要熟悉所使用的仪器设备性能和维护知识，熟悉水、电、燃气、气压钢瓶的使用常识及性能，遵守安全使用规则，精心操作。 2.2 有毒有害物质的管理 2.2.1化学试剂、药品中凡属易燃易爆，有毒(特别是剧毒物品)、易挥发产生有害气体的均应列为危险物品，严格分类，加强管理，专人负责。 2.2.2建立详细帐目，帐、物、卡相符，专人限量采购，入库检查。 2.2.3危险物品、易燃易爆物品单独存放，有毒物品放入专用加锁铁柜内，注意通风。
实验室常用仪器及其使用 1.能区分和识别常用的仪器，了解化学实验常用仪器的主要用途 2.掌握常见反应器、加热仪器、计量仪器、分离仪器、干燥仪器的使用方法 3.能懂得选择合适的实验仪器进行实验，会绘制简单的仪器装置图 4.知道质谱仪、核磁共振仪、红外光谱仪等现代仪器在测定物质结构中的作用。 知识点1 反应器的使用方法 6.集气瓶
知识点2 计量仪器的使用方法 2.量筒 3.容量瓶 4.托盘天平 知识点3 加热、蒸发、蒸馏、结晶的仪器2.表面皿、蒸发皿
知识点4过滤、分离、注入液体的仪器 干燥管 干燥器 铁架台、 铁夹 试管夹 坩埚钳 二、质谱仪、核磁共振仪、红外光谱仪等现代仪器在测定物质结构中的作用 1.质谱仪 用途 。 2．核磁共振仪 用途 。 3．红外光谱仪
【例1】下列实验中所选用的仪器合理的是（） A. 用200mL量筒量取5.2mL稀硫酸 B. 用250mL容量瓶配制250mL0.2mol/L的氢氧化钠溶液 C. 用托盘天平称量11.7克氯化钠晶体 D. 用碱式滴定管量取25.1mL溴水 解析：这是一道考查称量仪器使用的题目。选用量筒时应注意选合适规格，量取5.2mL 稀硫酸要用10mL量筒，所以A不正确；滴定管量取液体时应精确到0.01mL，所以D不正确。 托盘天平可称量精确到0.1克，一般配制多大体积的溶液就选用多大体积的容量瓶。 答案：BC 【变式】准确量取25.00 mL高锰酸钾溶液，可选用的仪器是（ C ） A . 50 mL量筒 B. 10 mL量筒 C. 50 mL酸式滴定管 D. 50mL碱式滴定管【例2】一支40mL碱式滴定管注入苛性钠溶液后，液面正好在10mL刻度处，则苛性钠溶液体积为（） A . 10mL B. 大于10mL C. 30 mL D. 大于30 mL 解析：滴定管的0刻度线在上方，40mL刻度线下至尖嘴处仍有溶液，所以大于30 mL 答案：D 【变式】下列量器和温度计的刻度表示正确的是（CD） A.量筒的刻度值是由下向上增大，“0”刻度在下 B.250毫升容量瓶上一般刻有30℃250毫升的标记 C.滴定管的刻度值由上而下增大，“0”刻度在上 D.温度计的刻度是由下而上增大，“0”在有刻度标记区域 【例3】现有下列仪器或用品：①铁架台（含铁圈，各种铁夹）；②锥形瓶；③酸式滴定管与碱式滴定管；④烧杯（若干）；⑤玻璃棒；⑥胶头滴管；⑦天平（含砝码）；⑧滤纸；⑨量筒；⑩过滤漏斗。 （1）过滤时，应选用的上述仪器是（填编号）。 （2）配制一定物质的量浓度的溶液时，还缺少的仪器是。 （3）在中和滴定使用滴定管前，首先应。 解析这类试题的解题方法是首先看题目选项的具体操作。联想该操作的仪器、方法、注意事项等，对比题目中所给的仪器进行组合，看仪器是否完全具备进行某一项实验，这样才能得出正确结论，有时试题是给出一些仪器来完成某些实验操作，而所给的仪器不全，其解题方法与之类似，即通过联想完成。 答案（1）过滤所用的仪器有：铁架台、烧杯、玻璃棒、滤纸、过滤漏斗。 （2）配制一定物质的量浓度的仪器有：天平（含砝码）、容量瓶、烧杯、玻璃棒、胶头滴管。 （3）检查活塞是否漏水，在确保不漏水后方可使用。
第一部分水样采集、贮存和运输操作实施细则 一.水样的分类 （一）综合水样把从不同采样点同时采集的各个瞬时水样混合起来所得到的样品称为“综合水样”。 （二）瞬时水样对于组成较稳定的水体或水体的组成在相当长的时间和相当大的空间范围变化不大，采瞬时样品具有很好的代表性。 （三）混合水样是指在同一采样点上于不同时间所采集的瞬时样的混合样。 （四）平均污水样对于排放污水的企业而言，生产的周期性影响着排污的规律性，在排放流量不稳定的情况下，可将一个排污口不同时间的污水样，依照流量的大小按比例混合。 （五）其它水样例如为监测洪水期或退水期的水质变化，调整水污案事故的影响等都须采集相应的水样，采集这类水样时，须根据污染物进入水系的位置和扩散方向布点并采样，一般采集瞬时水样。 二.地表水和地下水样的采集 （一）水样的类型 （1）表层水 在河流、湖泊可以直接汲水的场合，可用适当的容器如水桶采样，要注意不能混入漂浮于水面上的物质。 （2）一定深度的水 在湖泊、水库等采集一定深度的水时，可用直立式或有机玻璃采水器。（3）泉水、井水 （3）对于自喷的泉水，可在涌口处直接采样，采集不自喷的泉水时，将停滞在抽水管的水汲出，新水更替之后，再进行采样。从井水采集水样，必须在充分抽汲后进行，以保证水样能代表地下水水源。 （4）自来水或抽水设备中的水 采集这些水样时，应先放水数分钟，使积留在水管中的杂质及陈旧水排出，然后再取样。 采集水样前，应先用水样洗涤采样器容器、盛样瓶及塞子2-3次（油类除外）。 （二）采样前的准备 a.确定采样负责人 主要负责制定采样计划并组织实施。 b .制定采样计划 采样负责人在制定计划前要充分了解该项监测任务的目的和要求；应对要采样的监测断面周围情况了解清楚；并熟悉采样方法、水样容器的洗涤、样品的保存技术。在有现场测定项目和任务时，还应了解有关现场测定技术。 采样计划应包括：确定的采样垂线和采样点位、测定项目和数量、采样质量保证措施， 采样时间和路线、采样人员和分工、采样器材和交通工具以及需要进行的现场测定项目和安全保证等。 c.采样器材与现场测定仪器的准备 采样器材主要是采样器和水样容器。关于水样保存及容器洗涤方法见表1-1。本表所 列洗涤方法，系指对已用容器的一般洗涤方法。如新启用容器，则应事先作更充分的清洗，
编订：__________________ 单位：__________________ 时间：__________________ 实验室安全标准操作规程 (正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-5509-66 实验室安全标准操作规程(正式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 1职责 1.1实验室主任对安全全面负责。经常进行安全督察，组织安全检查，负责处理安全事故。 1.2实验员负责水、电线路、消防器材的配置和设施安全检查。 1.3各科实验老师负责本科的化学药品、水电气、门窗的安全。 1.4实验员负责试剂、药品，特别是有毒有害，易燃、易爆物质的管理。 2. 工作程序 2.1 安全操作规范 2.1.1检测人员在工作中要严格按照操作规程，杜绝一切违章操作，发现异常情况立即停止工作，并及时登记报告。
2.1.2禁止用嘴、鼻直接接触试剂。使用易挥发、腐蚀性强、有毒物质必须带防护手套，并在通风橱内进行，中途不许离岗。 2.1.3在进行加热、加压、蒸馏等操作时，操作人员不得随意离开现场，若因故须暂时离开，必须委托他人照看或关闭电源。 2.1.4各种安全设施不许随意拆卸搬动、挪作他用，保证其完好及功能正常。 2.1.5操作人员要熟悉所使用的仪器设备性能和维护知识，熟悉水、电、燃气、气压钢瓶的使用常识及性能，遵守安全使用规则，精心操作。 2.2 有毒有害物质的管理 2.2.1化学试剂、药品中凡属易燃易爆，有毒(特别是剧毒物品)、易挥发产生有害气体的均应列为危险物品，严格分类，加强管理，专人负责。 2.2.2建立详细帐目，帐、物、卡相符，专人限量采购，入库检查。 2.2.3危险物品、易燃易爆物品单独存放，有毒
一、疾病预防控制中心实验室仪器设备清单 1 气相色谱仪：定性定量分析 2 阿贝折射仪：测透明半透明液体或固体的折射率和平均色散 3 氨气分析仪：测样品中氨的含量 4 测汞仪：测固、体液体样品中汞含量 5 电导率仪：测电解质溶液电导率值 6 二氧化硫测定仪：大气环镜中二氧化硫浓度的自动监测 7 二氧化碳测定仪：大气环镜中二氧化碳浓度的自动监测 8 离子交换纯水器：使用离子交换法制纯水 9 粉层采样器：该采样器适用于煤矿及其它粉层作业环镜中进行粉层采样 10 光电浊度仪：测量浊度 11 光照度计：测定光照强度 12 火焰光度计：监床化验用病理研究 13 激光粉层仪：检测粉层浓度 14 紫外可见分光光度计：测量物质对不同波长单色辐射的吸收程度、定量分析 15 紫外辐射照度计：紫外辐射照度测量 16 自动量程照度计：测定光照强度 17 自动旋光仪：测物质旋光度，分析物质的浓度、纯度、含糖量 18 酶标仪：定性定量 19 冷原子荧光测汞仪：专用测贡仪器，测痕量贡 20 离子计：测离子浓度 21 CO分析仪：测大气环镜中一氧化碳含量 22 双道原子荧光光度计：固、液体中汞、砷、硒、锑、锗、锡含量测定析 23 手持糖量计：测体的含糖量 24 生化分析仪：测定样品的浓度，酶反映速率和酶的活性等数十种生化参数 25 洗板机：与酶标仪配套使用 26 微量可调移液器：移微量液体 27 显微镜：观察微小物质 28 荧光分光光度计：分析和测试各类微生物，氨基酸、蛋白质、核酸及多种监床药物 29 医用净化工作台：提供无尘无菌高洁净工作环镜 30 便携式红外线人析器：测定公共场所中的CO2浓度 31 电子微风仪：适用于工厂企业通风空调，镜污染览测动压平衡自动跟踪等速烟尘采样器的采样 32 放射性污染计量仪：测试放射性污染是否超标 33 热敏电阻（测辐射热计）：用于辐射探测 34 紫外光功力计：测试检测紫外光功率 35 热球式电风速仪：测定室内外或模型的气流速度时，是一种测量低风速的基本仪器 36 红血蛋白仪：检测血红蛋白
作业指导书文件名称：化验室检验手册 文件编号： 拟制：日期： 审核：日期： 批准：日期： 版号：C分发号： 有限公司 目录 1.概况 （1）质量方针及目标--------------------------------------------1 （2）执行标准--------------------------------------------------1 （3）人员构成情况----------------------------------------------2 （4）主要监视和测量装置情况------------------------------------3 （5）主要检验项目及周期----------------------------------------6 2.职责和权限-----------------------------------------------------8 3.工作要求-------------------------------------------------------9 4.奖金分配制度---------------------------------------------------10 5.考核制度 （1）考核表----------------------------------------------------11 （2）工作分工表------------------------------------------------14 （3）月考核表--------------------------------------------------16 （4）奖金分配表------------------------------------------------17 （5）记录------------------------------------------------------18 6.安全操作规程---------------------------------------------------20
实验室安全操作规程 1、化验室安全操作规程 （1）实验前应做好准备，必须对所用药品与设备性能有充分的了解，熟悉每个具体操作中的安全注意事项。 （2）实验前必须熟悉实验室及其周围的环境和水龙头、电闸门的位置 （3）实验时应保持安静，思想要集中，遵守操作规程，切勿粗心大意，马马虎虎，更不准在实验室内开玩笑。 （4）严禁在实验室内饮食或煮食，或者把食具带劲实验室。 （5）每次实验完毕后应把手洗净，并检查水、电、气等安全措施完善后才能离开实验室（6）每个实验室都必须备有灭火器或砂土，并尽可能放在显眼的地方，能同事备有消防用的消防栓或水缸则更好 （7）实验室应保持空气流通，并设有专用的卫生箱，以供及时治疗的需要。常备药品有：红汞药水：供一般破伤使用 酒精：轻微的灼烧伤可用进过酒精的脱脂棉擦拭 5%硼酸氢钠溶液：受酸性物灼伤可用作冲洗 3%硼酸溶液：受碱性物灼伤可用作冲洗 还需要备有碘酒：紫药水及绷带和药棉 2、火和电的安全预防 （1）在使用中电气动力时，必须事先检查电开关，马达以及机械设备各部门是否安置妥善（2）开始工作时和停止工作时，必须将开关彻底扣严和拉下 （3）在更换保险丝时，要按负荷量，不得加大或以铜丝代替使用。 （4）严禁用湿手、湿布或铁柄毛刷等去清扫或擦拭电闸刀、点插销等，防止触电 （5）凡电气动力设备过热时，应立即停止运转 （6）定碳、定硫电炉或其他高温炉，其硅碳棒露出部分应设有安全罩，严禁将安置妥善的安全罩随意撤掉，以免发生触电事故。 （7）禁止洒水在电气设备和电线路上，以免漏电 （8）凡使用110伏以上电源装置，仪器的金属部分必须安装地线 （9）电热设备，例如马弗炉、烘箱、电炉和电热板等，所用电源的导线应经常注意检查其各接触处是否妥当，导线有无损坏和被腐蚀等 （10）马弗炉、烘箱等用电设备，使用时必须要有人负责照管，以防发生事故 （11）马弗炉需放在水泥等不燃物砌成的坚固台子上，不要靠近木板墙或木质门窗。（12）使用易燃物时，必须在距离火源较远的地方进行，绝不可靠近火源，尤其是乙醚着火的危险性极大，用时必须小心，用完后的剩余部分也应及时的存放到专门的安全地方。（13）绝不可以将氧气钢瓶存放在靠近电源的地方，并需防止强烈震动，气体出口活门处绝不可涂油和与有机物接触，以免发生爆炸的危险。 3、化学药品的安全预防 （1）距度星的药品，例如KCN、AS2O3等等，必须制定保管使用规则，并严格遵守，及时工作人员很少，也不可例外的有所忽视。这类药品不能与一般药品同样的存放和任意使用，即使用过后的余量已经很少也应及时送保管员及时查收，不应任意放在工作台上。 （2）内服有毒药品，如氰化物、铅化物、汞及汞化物、络酸盐、氧化砷钡盐等，应装在坚固的瓶中保管，禁止入口，与手接触用后要洗手。 （3）接触皮肤有毒的药品，例如氰化物、氟氢酸、溴水、过氯酸等，要装在严禁坚固的瓶中保管，使用时要特别小心，不得与皮肤接触。 （4）呼吸有毒药品（及有毒气体和蒸气）如氰化氢、氮的氧化物、氯化氢、硫化氢、溴、
实验室仪器操作使用规程 文件编号：SH/ZJ-05/02-2011 版本：A/01 页数：21 生效日期：2011年9月1日 编写：日期： 审核：日期： 批准：日期： 分发号：受控印章： 质量总监： 01 质检部部长：02 分发日期： 第1节质检部仪器设备一览表
第2节仪器操作使用规程 1. 高速组织捣碎机（DS-1） 1、将刀对准机轴，按下联轴节弹性元件至尺槽，使其居于容器盖园孔，方可启动电机。
2、物料须缓缓倒入容器中，先开慢速（1 ) ，后开快速（2 ) ，但慢速只能作起步作用，不宜长用。 3、由于电动机高速运转，不能长时间使用，必须每使用三分钟，休息五分钟，方可继续使用。 2. 绞肉机（MM8） 一、注意事项 1、机器旋转过程中严禁用手伸入绞肉筒，以免发生伤手事故； 2、需绞的肉一定要去净皮、骨、筋，并把肉切成细条状，以免损坏机器； 3、空机启动，螺杆转向必须与箭头指示牌所指的方向一致，导正常运转后，才可把肉放进绞肉筒进行绞肉，否则容易造成肉卡住机件，使机不能启动和正常运转，严重时会挤破绞肉筒、出肉轮，甚至会烧坏电动机： 4、如发现电动机运转不正常，应立即切断电源，停机检查原因，看是否有皮、骨、筋卡住； 5、如果出现肉呈糊状，可能由以下原因造成： ①出肉轮太松造成，切肉入与出肉孔板接触不良，应重新调整； ②出肉孔板堵塞，要给予疏通； ③切肉刀太钝，应修磨或更换；
二、使用方法 使用时，绞肉部分各零件应清洗干净，步骤如下： 拧出出肉轮，按顺序取出出肉孔板、切肉刀、送肉螺杆，然后松开夹紧手柄，取出绞肉筒，清洗完后，再装回绞肉筒，板动夹紧手柄至夹紧位置，然后，依次装入送肉螺杆，切肉刀、出肉孔板，再旋上出肉轮，要注意出肉轮不要旋得太紧，只需旋至刚与出肉孔板接触即可，通电旋转，再将出肉轮的松紧调至适当位置，否则会影响机器的使用寿命及出肉质量。以上工作做完即可进行绞肉，开机后把预先去掉皮、骨、筋并切成长条状的肉投入绞肉筒，如果出肉太慢，可用塞肉棒（严禁直接用手）把绞肉筒的肉条适当往下推送，但也不能送得太急，以免超过电动机承载能力，损坏电动机。 使用完毕，应将绞肉部分各零件卸下清洗抹干，以备下次使用。 3. 电子计数天平（LT200OA） 一、构造 本仪器由称盘、外壳、电源、检定分度值等部件组成； 二、使用方法 1、预热：接通电，打开开关，天平显示从“F…… 2 ”到“F…… 9 ”后即显示“0.0”或“0”，然后预热30 分钟左右，方能使称量准确；
实验室废弃物处理作业指导书 1 目的 为规范地执行《环境保护管理程序》，保证本公司实验室废弃物能有效、安全地处置，防止对环境造成污染，特制定本实验室废弃物处理作业指导书。 2 适用范围 适用于本公司在检测活动中产生的各类废弃物无害化处理的操作。 3 职责 3.1 分析检测室主管负责对实验室的废弃物质进行无害化处理的组织实施。 3.2 现场检测室主管负责对现场检测的废弃物质进行无害化处理的组织实施。 3.3 管理办公室负责提供无害化处理设施、外部处理的安排实施等。 3.4 监督员、安全管理员负责对废弃物无害化处理的过程和结果进行监督检查。 4 处理规定 4.1 实验室试验过程中产生的有毒、有害、有腐蚀性及微生物等废弃物，未经无害化处理前严禁直接对外界排放。 4.2 有毒、强酸、强碱等实验废弃物应分别存入有明显标识的酸碱中和缸、弃物处理缸中作无害化处理。 4.3 有机溶剂应尽量回收处理作次级使用，不能回收的要收集保存，由安全管理员定期集中处理。 4.4 微生物实验室的废弃物，必须经消毒后才能排放和掩埋，必要时焚毁处理。 4.5 严格贯彻国家环保法规，认真执行“三废”处理各项规定，严禁超标准排放。 4.6 各检测室指定专人负责废弃物处理及记录，监督员并不定期检查各类废弃物处理的过程和效果，并提供监督证明材料。 5 某些化学性毒物的处理 5.1废气的处理 5.1.1化学检测产生的废蒸气，如样品的强酸消解、挥发浓缩处理等过程产生的有害气体，须经专用通风厨排出室外。 5.1.2少量散发的有毒气体，如原子吸收分光光度计、气相色谱仪等须安装排气抽风罩，防止室内空气污染。 5.1.3如有大量有毒气体须经过滤吸收处理，然后才能排出室外。 5.1.4如可燃性有毒物可用供给充分的氧气使其完全燃烧的方式处理，进行处理后排放。
