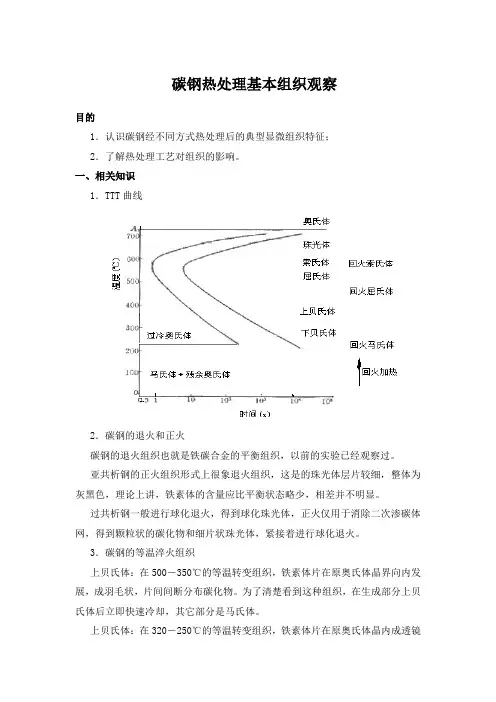

实验九碳钢热处理基本组织观察
目的
1．认识碳钢经不同方式热处理后的典型显微组织特征；
2．了解热处理工艺对组织的影响。
一、相关知识
1．TTT曲线
2．碳钢的退火和正火
碳钢的退火组织也就是铁碳合金的平衡组织，以前的实验已经观察过。
亚共析钢的正火组织形式上很象退火组织，这是的珠光体层片较细，整体为灰黑色，理论上讲，铁素体的含量应比平衡状态略少，相差并不明显。
过共析钢一般进行球化退火，得到球化珠光体，正火仅用于消除二次渗碳体网，得到颗粒状的碳化物和细片状珠光体，紧接着进行球化退火。
3．碳钢的等温淬火组织
上贝氏体：在500－350℃的等温转变组织，铁素体片在原奥氏体晶界向内发展，成羽毛状，片间间断分布碳化物。为了清楚看到这种组织，在生成部分上贝氏体后立即快速冷却，其它部分是马氏体。
上贝氏体：在320－250℃的等温转变组织，铁素体片在原奥氏体晶内成透镜状，或象竹叶状。片内部有非常细小分布碳化物，整体浸蚀后为暗灰色。为了清楚看到这种组织，在生成部分贝氏体后立即快速冷却，其它部分是马氏体。
4．碳钢的淬火组织
小试样奥氏体化后水冷，可以全部淬透，得到马氏体和少量残余奥氏体。
低碳马氏体(板条马氏体)：在光学显微镜下，板条马氏体为一束束相互平行的细长条状，在一个奥氏体晶粒内可有几束不同取向的马氏体群。
高碳马氏体(针状马氏体)：在光学显微镜下，片状马氏体呈针状或竹业状，片间互不平行呈一定角度，其立体形态为双凸透镜状。针的粗细决定于奥氏体晶粒的大小，通常其针细小，在光学显微镜下不能看清，称为隐针马氏体。T10正常加热温度为760℃，若过热(温度820℃，为能了解其形态)，就可看到其针状的形貌。
5．碳钢的回火组织
回火马氏体：形状同淬火态，但内部有碳化物，浸蚀后的颜色变暗。
回火曲氏体：原马氏体形态不可见，弥散的Fe3C析出，组织一般为灰暗色。
回火索氏体：在铁素体的基体上分布小颗粒状的渗碳体。
6．低碳钢渗碳后炉冷组织
920℃渗碳后，表层的含碳量接近Acm线，逐渐降低，到心部为原始的低碳(或纯铁)，炉冷后得到平衡组织，从表到里，经过过共析(珠光体＋网状渗碳体)、共析(珠光体)、亚共析(铁素体＋珠光体)的逐渐过渡。实用材料往往可直接淬火，或渗碳后空冷正火，表层部分的渗碳体为颗粒状。
二、实验内容
①．观察45钢的正火组织，铁素体＋索氏体。
②．观察等温淬火组织，认识上、下贝氏体形貌特征。
③．观察淬火组织认识马氏体形态：20钢得到的板条马氏体，由45钢得到的混合马氏
体，T10钢过热淬火得到的粗大马氏体针。
④．正常淬火回火组织：T10钢正常淬火回火的组织为未溶颗粒状碳化物＋回火隐针马
氏体。
⑤．调质：中碳钢淬火后高温回火得到的回火索氏体。
⑥．渗碳后炉冷组织：从组织了解渗碳后碳含量的大致分布。
三、实验报告要求
画出5个以上观察到的组织示意图，注明材料、热处理过程、所得到的组织。
几种典型组织图：退火
贝氏体
马氏体
回火索氏体
金属材料及热处理实验报告 学院：高等工程师学院 专业班级：冶金E111 姓名：杨泽荣 学号： 41102010 2014年6月7日
45号钢300℃回火后的组织观察及洛氏硬度测定 目录 一、实验目的 (1) 二、实验原理 (1) 1.加热温度的选择 (1) 2.保温时间的确定 (2) 3.冷却方法 (3) 三、实验材料与设备 (4) 1.实验材料 (4) 2.实验设备 (4) 四、实验步骤 (4) 1.试样的热处理 (4) 1.1淬火 (4) 1.2回火 (5) 2.试样硬度测定 (5) 3.显微组织观察与拍照记录 (5) 3.1样品的制备 (5) 3.2显微组织的观察与记录 (6) 五、实验结果与分析 (6) 1.样品硬度与显微组织分析 (6) 2.淬火温度、淬火介质对钢组织和性能的影响 (6) 2.1淬火温度的影响 (6) 2.2淬火介质的影响 (7) 3回火温度对钢组织与性能的影响 (7) 3.1回火温度对45钢组织的影响 (7) 3.2回火温度对45 钢硬度和强度的影响 (7) 4合金元素对钢的淬透性、回火稳定性的影响 (8) 4.1合金元素对钢的淬透性的影响 (8) 4.2合金元素对钢的回火稳定性的影响 (9) 5碳含量对钢的淬硬性的影响 (9) 六、结论 (9) 参考文献 (9)
一、实验目的 1.掌握碳钢的常用热处理（淬火及回火）工艺及其应用。 2.研究加热条件、保温时间、冷却条件与钢性能的关系。 3.分析淬火及回火温度对钢性能的影响。 4.观察钢经热处理后的组织，熟悉碳钢经不同热处理后的显微组织及形态特征。 5.了解金相照相的摄影方法，培养学生独立分析问题和解决问题的能力。 二、实验原理 钢的热处理就是利用钢在固态范围内的加热、保温和冷却，以改变其内部组织，从而获得所需要的物理、化学、机械和工艺性能的一种操作。一般热处理的基本操作有退火、正火、淬火、回火等。 进行热处理时，加热温度、保温时间和冷却方式是最重要的三个基本工艺因素。正确选择这三者的规范，是热处理成功的基本保证。 1.加热温度的选择 1)退火加热温度一般亚共析钢加热至Ac3+(20—30)℃（完全退火）；共析钢和过共析钢加热至Ac1 +(20—30)℃（球化退火），目的是得到球状渗碳体，降低硬度，改善高碳钢的切削性能。 2)正火加热温度一般亚共析钢加热至Ac3 +(30—50)℃；过共析钢加热至Accm +(30—50)℃，即加热到奥氏体单相区。退火和正火的加热温度范围选择见图2.1。 3)淬火加热温度一般亚共析钢加热至Ac3+(30—50)℃；共析钢和过共析钢加热至Ac1+(30—50)℃，见图2.2。 钢的成分，原始组织及加热速度等皆影响到临界点的位置。在各种热处理手册或材料手册中，都可以查到各种钢的热处理温度。热处理时不能任意提高加热温度，因为加热温度过高时，晶粒容易长大，氧化、脱碳和变形等都会变得比较严重。各种常用钢的工艺规范见表2.1。 4)回火温度的选择钢淬火后都要回火，回火温度决定于最终所要求的组织和性能（常常是根据硬度的要求）。按加热温度高低回火可分为三类：
实验五碳钢的热处理操作、组织观察及硬度测定 实验学时：4 实验类型：综合 实验要求：必修 一、实验目的 1. 了解碳钢的热处理工艺操作； 2. 研究碳钢加热温度、冷却速度、回火温度对钢性能的影响； 3. 观察热处理后的显微组织变化； 4. 了解硬度计的原理、初步掌握洛氏硬度计的使用。 二、实验内容 1．按表1中的热处理工艺进行操作，并对热处理后的各样品进行硬度测定，将硬度值填入表1中。 表1 各种热处理工艺 注：保温时间可按1分钟/每毫秒直径计算；回火保温时间均为30分钟，然后取出空冷。
实验五碳钢的热处理操作、组织观察及硬度测定 2. 观察下列表2热处理后的金相试样，并画出组织示意图。 表2 热处理后的金相试样 三、实验原理、方法和手段 （一）钢的热处理工艺： 钢的热处理基本工艺有退火、正火、淬火和回火。进行热处理时，加热是第一道工序，目的是为了得到奥氏体，因为钢的最终组织珠光体、贝氏体和马氏体都是由奥氏体转变来的。二是保温、目的使奥氏体均匀化。三是冷却，是改变组织和性能的重要因素。因此，正确选择三个基本因素是热处理成功的基本保证。 1．加热温度的选择 C相图确定。对亚共析钢，其加热温度为； （1）退火加热温度：根据Fe-Fe 3 共析钢和过共析钢加热至A +（20～30）℃（球化退火），目的是得到球状渗碳体， C1 降低硬度，改善切削性能。 +（30～50）℃；过共析钢加热（2）正火加热温度：一般亚共析钢加热至A C3 至+（30～50）℃，即加热到奥氏体单相区。 +（30～50）℃，淬火后的组织（3）淬火加热温度：一般亚共析钢加热至A C3 ）,则淬火组织中将出现铁为均匀细小的马氏体。如果加热温度不足（如低于A C3
实验二钢的热处理综合实验 一、实验目的 1. 全面熟悉钢的热处理综合实验过程； 2. 掌握常用材料热处理工艺规范的制定； 3. 了解热处理的操作方法； 4．研究热处理对钢的性能的影响； 5．认识碳钢经各种热处理后的显微组织，.进一步了解碳钢经热处理后，在组织和性能上有什么改变。 二、实验设备和材料 设备：箱式电炉和控温仪表、洛氏硬度机、台式金相显散镜、预磨机、抛光机 材料：45、T10 钢样、45 钢、T10、T12、20 钢热处理过试样一套、各号金相砂纸、金刚石研磨膏、水、油。 三、实验内容 ⑴制定出材料的热处理工艺规范。 ⑵分组进行热处理操作。 ⑶测定热处理后样品的硬度值。 ⑷金相显微试样的制备。 ⑸观察各种热处理后的显微组组织，绘出组织示意图。 ⑹将测得的硬度值与应得到的显微组织一起填入实验报告。 四、概述 (一)设计、制定热处理工艺规范 钢的热处理是通过加热、保温和冷却三个步骤来改变其内部组织，而获得所需性能的一种热加工工艺，它的基本过程包括：将钢加热到选定温度，在该温度下保持一段时间，然后用选定的速度冷却。 1．加热温度的选择 ⑴淬火加热温度 根据 Fe—Fe3C 相图来确定:对亚共析钢，合适的淬火加热温度为AC +30~ 50℃，淬火后的组织为均匀细小的马氏体。如果加热温度不足(低于AC )．则淬
火组织中将出现铁素体，造成淬火后硬度不足。对过共析钢和共析钢，合适的淬火加热温度为ACl+30—50℃。淬火后的组织为隐晶马氏体与粒状二次渗碳体，组织中的粒状二次渗碳体可以明显提高钢的硬度和耐磨性。过高的淬火加热温度(高于ACCM)，会使淬火后得到粗大马氏体和较多的残余奥氏体组织．使材料的耐磨性下降，脆性增加，这是因为共析钢含碳量高，加热到ACCM 以上时，碳化物全部溶解，使奥氏体晶粒易于长大，淬火后的马氏体粗大。同时，奥氏体内的含碳量越高，则淬火后的马试体量越少，残余奥氏体量越多。 ⑵回火温度 将淬火后的钢重新加热到AC1 一下某个温度，在该温度下保温一定时间，然后在空气或油中冷却，这一操作过程叫回火。回火的目的地是消除淬火时产生的能应力，降低钢的脆性，提高钢的韧性。按加热温度不同，回火可分为三类。见图3-4。 图1-2 回火种类示意图图1-3在共析钢C曲线上估计 连续冷却 速度的影响图中： a－低温回火。主要用于高碳钢和高碳合金钢，回火后保持高硬度和高耐磨性，内应力和脆性降低。回火后的组织为回火马氏体，硬度约为 HRC58~64。一般用于切削工具量具滚动轴承及渗碳和氰化。 b －中温回火。主要用于 0.5~0.7 ﹪C 的碳钢和合金钢，回火后内应力基本消除，有一定的韧性和较高的弹性于屈服强度。回火后的组织为回火屈氏体，硬度约为 HRc35~45.一般用于各种弹簧及热锻模。 c－高温回火。主要用于0.3~0.5 ﹪C 的碳钢和合金钢，回火后既有较高
实验1 拉伸试验 1． 实验目的 （1）观察拉伸过程中的各种现象（屈服、强化、缩颈、断裂）。 （2）测定低碳钢的下屈服强度R eL 、抗拉强度R m 、延伸率A 和断面收缩率Z 。 （3）测定铸铁的抗拉强度R m 。 (4）了解拉伸试验机的主要结构及使用方法。 2．实验设备、仪器 拉伸试验机（见图1-17）、游标卡尺。 3．试件 按GB ／T 228-2002的相关规定选用如图1-18所示的圆 形标准试件。本次实验试件的直径取d=10mm ，标距长度取L 0=50 mm 。 4．实验步骤 1）试件准备 将加工好的试件，用刻划机将标距L 0按 每隔10mm 刻划成5格（铸铁试件不刻）。 图1-16拉伸试验机 2）测量试件原始尺寸 用游标卡尺测量标距两端及中间（图示中的工、Ⅱ、Ⅲ） 。三个截面处的直径d 和标距L 0的实际长度，将此值填入表1-6。 3）试验机调整 根据试件所用材料的抗拉强 度理论值和横截面面积S ，预估试件的最大载荷。根据 预估值，按试验机说明书进行调整。 4） 安装试件 先将试件装夹在试验机的上夹头内，调整下夹头至适当位置，夹紧试件下端，调整好 自动绘图装置。 图1-18拉伸试样 5）加载测试 开动试验机，使之缓慢匀速加载。 6）观察与记录 注意观察力-伸长曲线，如图1-19所示。曲线上e 点以前的正比斜线为弹性变形阶段（试件初始受力时，头部在夹槽内有较大的滑动，故伸长曲线起始段为曲线）。这一阶段曲线应做匀速缓慢转动。当曲线不上升或上下波动时，说明材料出现“屈服”，此时曲线上的最低点值即为下屈服载荷F eL ，将此值填入表1-6。屈服现象结束后，曲线继续上升（上升速度由快变慢），此时进入强化阶段。曲线到达最高点b 点时曲线不再继续上升，此时数值即为最大载荷F m 。此时注意观察开 始出现“缩颈”，截面迅速减小曲线开始下降，直至z 点断裂为止，bz 阶段即为缩颈阶段。 7）测量试件最终尺寸 停机取下试件，将 断裂试件的两端对齐，用游标卡尺测量断裂后标距段 的长度L u ；测量左、右两断口（缩颈）处的直径d u 。 5．注意事项 1）测量直径时，在各截面相互垂直的两个 方向上各进行一次，取平均值。 2）铸铁试件测试时，不刻标记且只记录最大载荷F m 。 6．实验记录及数据处理（表1-6和表1-7） 表1-6 试 样 尺 寸 图1-19力-伸长曲线
碳钢热处理实验报告 专业: 班级: 组别: 组员名单： 姓名学号 XX大学机电工程系 指导老师：20XX年X月 碳钢的热处理实验 1 一．实验目的 （1）了解碳钢热处理工艺操作。 （2）学会使用马氏体测量材料的硬度性能值。 （3）探讨淬火温度、淬火冷却速度、回火温度对40钢和T12钢的组织和性能的影响。
（4）巩固课堂教学所学相关知识，体会材料的成分—工艺—组织性能之间关系。 二、概述 热处理是一种很重要的热加工工艺方法，也是充分发挥金属材料性能潜力的重要手段。热处理的主要目的是改变钢的性能，其中包括使用性能及工艺性能。钢的热处理 工艺特点是将钢加热到一定的温度，经一定时间的保温，然后以某种速度冷却下来， 通过这样的工艺过程能使钢的性能发生改变。 热处理之所以能使钢的性能发生显著变化，主要是由于钢的内部组织结构可以发生一 系列变化。采用不同的热处理工艺过程，将会使钢得到不同的组织结构，从而获得所 需要的性能。 钢的热处理基本工艺方法可分为退火、正火、淬火和回火等。 三．实验原理 (1)钢的热处理 1.钢的退火： 钢的退火指将钢加热到一定温度并保温一段时间，然后使它慢慢冷却的过程。钢 的退火是将钢加热到发生相变或部分相变的温度，经过保温后缓慢冷却的热处理方法。 2.钢的正火: 正火，又称常化，是将工件加热至Ac3或Acm以上40~60℃，保温一段时间后，从炉中取出在空 气中或喷水、喷雾或吹风冷却的金属热处理工艺。其目的是在于使晶粒细化和碳化物分布均匀化， 去除材料的内应力，降低材料的硬度。 3.钢的淬火： 所谓淬火就是将钢加热到Ac3（亚共析钢）或Ac1(过共析钢)以上30～50℃，保温 后放入各种不同的冷却介质中（ V冷应大于V临），以获得马氏体组织。碳钢经淬 火后的组织由马氏体及一定数量的残余奥氏体所组成。 为了正确地进行钢的淬火，必须考虑下列三个重要因素：淬火加热的温度、保温时 间和冷却速度。 2
碳素钢热处理 一、实验目的 （1）了解碳素钢基本热处理（退火、正火、淬火、及回火）的工艺方法和主要设备。 （2）研究碳的质量分数，加热温度、冷却温度，回火温度对钢性能的影响。 （3）熟悉硬度计的使用。 二、实验内容 （1）表3所列工艺进行热处理操作实验。 （2）测定热处理后试样的硬度（炉冷、气冷试样测HRB，其余试样测HRC）。 三、实验原理 碳素钢热处理工艺主要有退火、正火、淬火及回火。加热温度、保温时间和冷却速度，是达到热处理良好效果的最重要工艺参数。 1.加热温度 （1）退火亚共析钢加热至Ac3+(20℃～30℃)(完全退火)；共析钢，过共析钢加热至Ac1+(20℃～30℃)（球化退火），得到粒状渗碳体，硬度降低，以利切削加工。 （2）正火亚共析钢加热至Ac3+(30℃～50℃)；过共析钢加热至Accm+(30℃～50℃),即加热至奥氏体单相区。退火和正火的加热温度范围，见图1. （3）淬火亚共析钢加热至Ac3+(30℃～50℃)；共析钢和过共析钢加热至Ac1+(30℃～50℃)，淬火的加热温度范围，见图2. 图1 退火和正火的加热温度范围图2 淬火的加热温度范围 钢的成分，原始组织及加热速度等皆影响临界点Ac1，Ac3，Accm的位置。热处理前需认真查阅有关的材料手册，按规范操作。否则，得不到预期的组织。如加热温度过高。晶粒容易长大，材料氧化，脱碳和变形而失去效能。几种碳素钢的临界点，见表1. 表1 几种碳素钢的临界点
注：△T为过热度，取决于加热速度，一般为5℃～15℃。 （1）回火碳素钢淬火后需尽快回火，按热温度的不同，可分为三种：1）低温回火加热温度150℃～250℃，目的是得到回火马氏体。部分降低淬火应力，减少脆性并保持淬火碳素钢的高硬度。用于切削工具、冷作模具、滚动轴承等。 2）中温回火加热温度350℃～500℃，目的是得到回火托氏体，较多的降低淬火应力，有高的韧性和弹性极限。用于弹簧钢等热处理。 3）高温回火加热温度500℃～650℃，目的是得到回火索氏体，消除淬火应力。强度、硬度、冲击韧度较好。淬火加上高温回火又称调质，用于重要零件，如主轴，齿轮等。 2.保温时间为了保证工件内外均达到指定的温度，使碳化物溶解和奥氏体成分均匀化，工件升温和保温所需要的加热时间要给与保证。 保温的加热时间需考虑诸多因素，可参考有关手册数据。据经验估算，按工件有效厚度在空气介质炉中每毫米碳素钢需1min～1.5min；合金钢则需2min左右。利用盐浴炉加热，时间可减半。 3.冷却速度热处理时要充分注意不同的冷却方法，具体说：退火一般采用随炉冷却；正火（又称常化）采用出炉置于空气中冷却，大件则常常需要加吹风。 淬火工艺则较复杂。一方面要求工件冷却大于临界冷却速度，目的是得到全部马氏体组织或下贝氏体组织；另一方面又要要求工件减缓冷却速度，避免淬火应力过大，造成开裂或变形。理想的冷却是过冷奥氏体在最不稳定的温度范围内（650℃～550℃）尽快冷却，迅速渡过危险区域，而在马氏体转变温度（300℃～20℃）尽量降低冷却速度。淬火时的理想冷却曲线示意图，见图3. 图3 淬火时的理想冷却曲线示意图 四、实验步骤 （1）全班分成两组，每组一套试样（45试样8块，T12试样8块）炉冷试样由实验室预先准备好。 （2）一加热温度的45和T12钢试样放入860℃和780℃炉子内加热（炉温预先由实验室升好）保温15～20min后，分别进行水冷、油冷、气冷操作。45钢750℃水冷试样待780℃炉中试样处理完后再进行。 （3）每组将水冷试样各取出三块45和T12试样分别放入200℃、400℃、600℃的炉内回火，回火保温时间为30分钟。
工程材料综合实验 车辆工程10-1 班 实验者： 陈秀全学号：10047101冯云乾学号：10047103高万强学号：10047105
一实验目的 1区别和研究铁碳合金在平衡状态下的显微组织； 2分析含碳量对铁碳合金显微组织的影响，加深理解成分、组织与性能之 间的相互关系； 3、 了解碳钢的热处理操作； 4、 研究加热温度、冷却速度、回火温度对碳钢性能的影响； 5、 观察热处理后钢的组织及其变化； 6、 了解常用硬度计的原理，初步掌握硬度计的使用。 二实验设备及材料 1、 显微镜、预磨机、抛光机、热处理炉、硬度计、砂轮机等； 2、 金相砂纸、水砂纸、抛光布、研磨膏等； 3、 三个形状尺寸基本相同的碳钢试样（低碳钢 20#、中碳钢45#、高碳钢 T10） 三实验内容 三个形状尺寸基本相同的试样分别是低碳钢、 中碳钢和高碳钢，均为退火状 态，不慎混在一起，请用硬度法和金相法区分开。 6、 热处理前后的金相组织观察、硬度的测定。 、 分析碳钢成分一组织一性能之间的关系。 四实验步骤： &观察平衡组织并测硬度： （1） 制备金相试样（包括磨制、抛光和腐蚀）； （2） 观察并绘制显微组织；
（3）测试硬度。 9、进行热处理。 10、观察热处理后的组织并测硬度： （1）制备金相试样（包括磨制、抛光和腐蚀）； （2）观察并绘制显微组织。 五实验报告: 、总结出碳钢成分一组织一性能一应用之间的关系
图1工业纯铁图2工业纯铁图3亚共析钢 图6过共析钢图5共析钢调质处理
图8共晶白口铸铁 图7 亚共晶白口铸铁 图10 20#正火（加热到860C +空冷）图9过共晶白口铸铁 图11 45#调质处理图12 T10正火处理

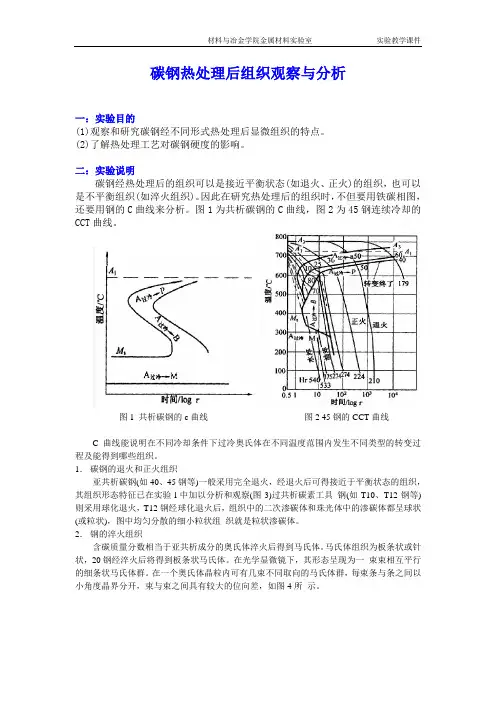

碳钢热处理后的显微组织观察与分析 实验目的实验说明实验内容实验方法指导实验报告要求思考题一：实验目的 (1)观察和研究碳钢经不同形式热处理后显微组织的特点。 (2)了解热处理工艺对碳钢硬度的影响。 二：实验说明 碳钢经热处理后的组织可以是接近平衡状态(如退火、正火)的组织，也可以是不平衡组织(如淬火组织)。因此在研究热处理后的组织时，不但要用铁碳相图，还要用钢的C曲线来分析。图1为共析碳钢的C曲线，图2为45钢连续冷却的CCT曲线。 图1 共析碳钢的c曲线 图2 45钢的CCT曲线 C曲线能说明在不同冷却条件下过冷奥氏体在不同温度范围内发生不同类型的转变过程及能得到哪些组织。 1．碳钢的退火和正火组织 亚共析碳钢(如40、45钢等)一般采用完全退火，经退火后可得接近于平衡状态的组织，其组织形态特征已在实验l中加以分析和观察(图3)过共析碳素工具钢(如T10、T12钢等)则
