计算机通信网络实验
ZXJ10数字程控交换机的系统结构RIP协议原理及配置
学院：
班级：
学号：
姓名：
2012年9月16日

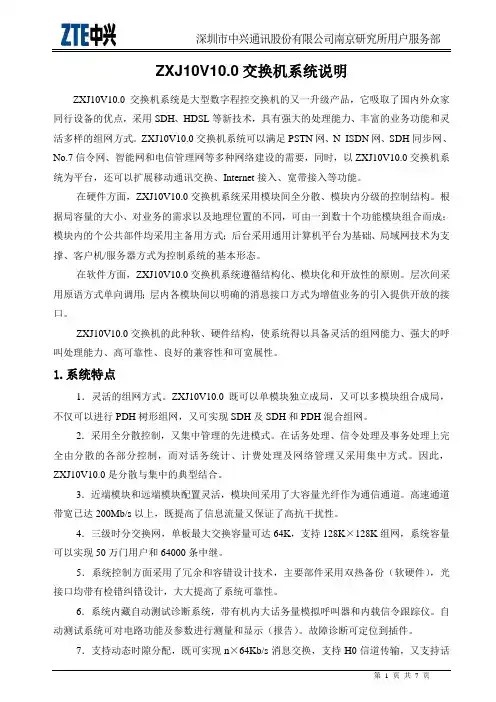

一、ZXJ10系统特点
1、基本概念
单板——指PCB电路板，包括MP和电源板等。
单元——由一块或几块单板组成，具备一定的功能。
模块——由一对MP和若干从处理器SP及一些单板组成。
1) 模块
外围模块——具备成局的所有功能。一般可分为近端
模块（常称为PSM）和远端模块（RSM）。
中心模块——一般是SNM和MSM的合称，有时也称为中心架。
操作维护模块——指的是后台的操作维护系统。
2) 交换局
若干个模块组成的一个交换局。
2、系统构成
3、系统特点
特点1: 模块化的系统结构
●交换网络模块（SNM）Switching Network Module
●消息交换模块（MSM）Message Switching Module
●操作维护模块（OMM）Operation Maintenance Module
●外围交换模块（PSM）Peripheral Switching Module
●远端外围交换模块（RSM）Remote Switching Module
特点2：先进的组网方式
多模块作为交换局有两种情况:
情况一、网络第一级是中心模块
情况二、网络第一级是外围交换模块
特点3：全分散处理，集中管理系统
每个模块的处理器只能控制和处理本模块的资源和数据，而单元处理器运行交换机的一部分功能
特点4：完善的业务平台
特点5：丰富的接口
ZXJ10提供了Z、2B+D、30B+D、V5.1 、V5.2 等接口，可以被接入到不同的数字交换机和纵横交换机，具有很强的网络适应能力。
二、PSM
外围交换模块的主要功能：
1）完成本模块内部的用户之间的呼叫处理和话路交换；
2）将本交换模块内部的用户和其他交换模块的用户之间的呼叫的消息和话路接到SNM模块上。硬件配置：
PSM由以下基本单元组成：
1.用户单元
定义
交换机与用户之间的接口单元
容量
●960模拟用户或480数字用户/单元
●24路/ASLC板
●12路/DSLC板
组成结构及位置
与T网的连接及通信端口
●一个普通用户单元占用2条HW线，2个通信端口。
●用户单元实现动态时隙分配，采用 1:1 到 4:1的集线比。
2.数字中继单元
单元结构图
定义
数字中继是数字程控交换局之间或数字程控交换机与数字传输设备之间的接口设备。主要功能
●码型变换
●时钟提取
●帧同步及复帧同步
●信令插入及提取
●检测告警
● 30B+D用户的接入
容量
中继分类
随路中继、共路中继、模块间通信、连RLM、提供ISDN 30B+D接口
与T网的连接及通信端口
一个数字单元占用1条HW线，1个通信端口。
3.模拟信令单元
单元结构图
容量
●两个DSP子单元。
●可分为五种类型：MFC、DTMF、TONE、CID、CONF
主要功能
●DTMF信号的接收发送
●MFC多频互控信号的接收发送
●TONE信号的发送
●主叫号码识别信息的发送
●会议电话功能
结构：
ASIG板有几种基本设置：
●作为DTMF 120路,作为MFC 120路,作为TONE 120路
● DTMF/MFC/TONE 两个不同的子单元各60路
● TONE/会议电话 60路语音服务/20个3方会议或二个30方会议。
860Asig：
Asig/1:具有所有芯片
TONE/DTMF/MFC/CID/CONF
+TONE/DTMF/MFC/CID /CONF
Asig/2:无FLASH和会议芯片
DTMF/MFC/CID+DTMF/MFC/CID
Asig/3:只有第一个子单元有FLASH，无会议芯片
TONE/DTMF/MFC/CID +DTMF/MFC/CID
4.主控单元
单元结构图
组成
一对主备模块处理机MP 共享内存板SMEM
通讯板COMM 监控板MON
环境监控板PEPD
主要功能
●控制交换网的接续。
●负责前后台数据及命令的传送。
●实现与各功能子单元(单元)的消息通讯
主控单元的MPPP以及MPMP板向系统提供通信端口，用于传递MP与各外围单元的消息及模块间的消息：
一个用户单元占用2个模块内通信端口。
一个数字中继单元占用1个模块内通信端口。
一个模拟信令单元占用1个模块内通信端口。
MP控制T网占用2个超信道的通信端口（port1，port2）。
模块间通信至少占用1个模块间通信端口（Mport1- Mport8）
5.交换网单元
单元结构图
T网容量
3）主要功能
●主要完成本模块内话路接续的交换
●与中心模块相连，完成模块间的话路接续
●完成消息的接续
4) 外围交换模块的交换网络
● HW 的分配
●话音通道
●消息通道
结构特点
双通道结构——话路接续和消息接续走不同的T网HW线。
●消息通道——消息的接续占用HW0至HW3，共4条HW线。由系统自动分配。
●话音通道——话音通道占用HW4至HW61。
●优点
消息量大实时性好
消息通道和话音通道同在一块T网板上，方便管理。
假设某一用户单元的用户A和另一用户单元的用户B通话，其话音路径为：SP——DSNI-S——DSN——DSNI-S——SP
假设:PSM 想发一段消息给 SP
其消息路径为:
MP→COMM →DSNICTL→ T network → DSNI→SP
6.同步时钟单元
三、ZXJ10系统组网
一、前台网络配置
1、系统构成
2、模块间连接方式
3、组网注意的方面
组网需要注意的主要是两个方面:
1) T网的资源:HW线的资源有限
2) 通信端口:PORT的资源有限
4、组网基本数据
1)模块内HW线的配置:
?每个用户单元需要分配2条HW。
?每个中继单元需要分配1条HW。
?每个模拟信令单元需要分配1条HW。
2) 模块通讯端口的配置：
●每板可同时处理32个HDLC信道。
●任意两个模块之间的通信需4对时隙(1：1备用)
●模块内的通信针对功能单元不同而不同。
● T网占用8对HDLC信道。
3) 模拟信令板的配置:
●用户与DTMF的比例一般为32:1
●用户与CID的比例一般为48：1
●数字中继与MFC的比例一般为8:1
●一般配2块音板就可以。
二、后台网络配置
1、IP地址(IPv4)
唯一性，32位长度，由网络号和主机号组成，常用带点的十进制标记法书写。每个字节用10进制表示，则范围0-255
2、子网
作用：便于管理，将网络划分成不同网段。
数据：它通过将主机号分成两部分，为每个物理网段创建唯一的子网号。一部分用于区分作为唯一的网段，另一部分用于区分主机。
3、子网掩码
作用：它封装或“屏蔽”IP地址的一部分，以便区分网络号和主机号。这样TCP/IP就可以确定一个IP地址究竟是本地网络还是远端网络。
数据：IP地址中的网络地址域和子网域均设为1，主机地址域设为0，得到子网掩码。
数据包的目的地址：将子网掩码和IP地址相“与”运算，得到的结果表明该IP地址所属的子网。若结果不在该网络的子网范围内，则是远程IP地址。
TCP/IP体系规定用一个32bit的子网掩码来表示子网号字段的长度。子网掩码由一连串的“1”和一连串的“0”组成。“1”对应于网络号码和子网号码字段，而“0”对应于主机号码字段。
IP地址安排:
为了方便后台网络集中维护和扩展，ZXJ10交换机的所有节点的IP地址统一编排，包括网络地址和主机地址。
MP与后台采用以太网相连。ZXJ10（10.0）使用HUB作为集线器，连接各计算机。
MP 以及后台之间采用TCP/IP协议。每个MP或后台等都有自己单独的IP地址。具体分
配如下：
1、 1~128为64个模块所占用的节点。
2、 129~133为后台NT服务器的节点。
3、 254为告警盘专用。
4、 250~253为保留。
5、 188~249 为3~64号模块的专用终端号。当某一节点号不用且有需要时，可被其他终端使用。
6、 134~187共54个终端可任意使用。
IPCONFIG和PING测试TCP/IP
IPCONFIG:可以用来验证主机的TCP/IP配置参数，包括IP地址、子网屏蔽和确省网关。它在决定某配置是否已被初始化或是否有重复的IP地址时很有用。
IPCONFIG
PING:用来测试连接，即测试TCP/IP配置并诊断连接失败的一种诊断工具。
PING IP_address
四、实验要求
←1. ZXJ10的组网方式有哪些?
答：组网有三种方式，第一种是PSM单模块独立成局，第二种是以1个PSM为中心组网，第三种是中心架组网。
←2. ZXJ10的接口类型有哪些?
答：ZXJ10提供了Z、2B+D、30B+D、V5.1 、V5.2 等接口，可以被接入到不同的数字交换机和纵横交换机，具有很强的网络适应能力。
←3. ZXJ10有哪些模块?
答：外围模块——具备成局的所有功能。一般可分为近端模块（常称为PSM）和远端模块（RSM）。中心模块——一般是SNM和MSM的合称，有时也称为中心架。
操作维护模块——指的是后台的操作维护系统。
←4. PSM由哪些基本单元组成?
答：PSM由以下基本单元组成：用户单元、数字中继单元、模拟信令单元、主控单元、交换网单元、同步时钟单元
←5. 外围交换模块的主要功能？
答：1）完成本模块内部的用户之间的呼叫处理和话路交换；
2）将本交换模块内部的用户和其他交换模块的用户之间的呼叫的消息和话路接到SNM模块上。
←6. 数字中继的主要功能？
答：码型变换、时钟提取、帧同步及复帧同步、信令插入及提取、检测告警、30B+D用户的接入
←7. 模拟信令单元提供哪些信令音？
答：拨号音、忙音、证实音、空号音、特种拨号音、拥塞音等
←8. 主控单元的功能有哪些？
答：控制交换网的接续。
负责前后台数据及命令的传送。
实现与各功能子单元(单元)的消息通讯。
←9. MON模块监控哪些单元？
答：电源板、SYCK、DSNI、FBI等
←10. 数字交换单元的主要功能？
答：主要完成本模块内话路接续的交换与中心模块相连，完成模块间的话路接续，完成消息的接续←11.假设某一交换机中用户单元的用户A和相邻交换机中用户单元的用户B通话，其话音路径为：答：SP——DSNI-S——DSN——DSNI-S——SP
←12.假设PSM 想发一段消息给相邻PSM中的SP，其消息路径为：
答：MP→COMM →DSNICTL→ T network → DSNI→SP
